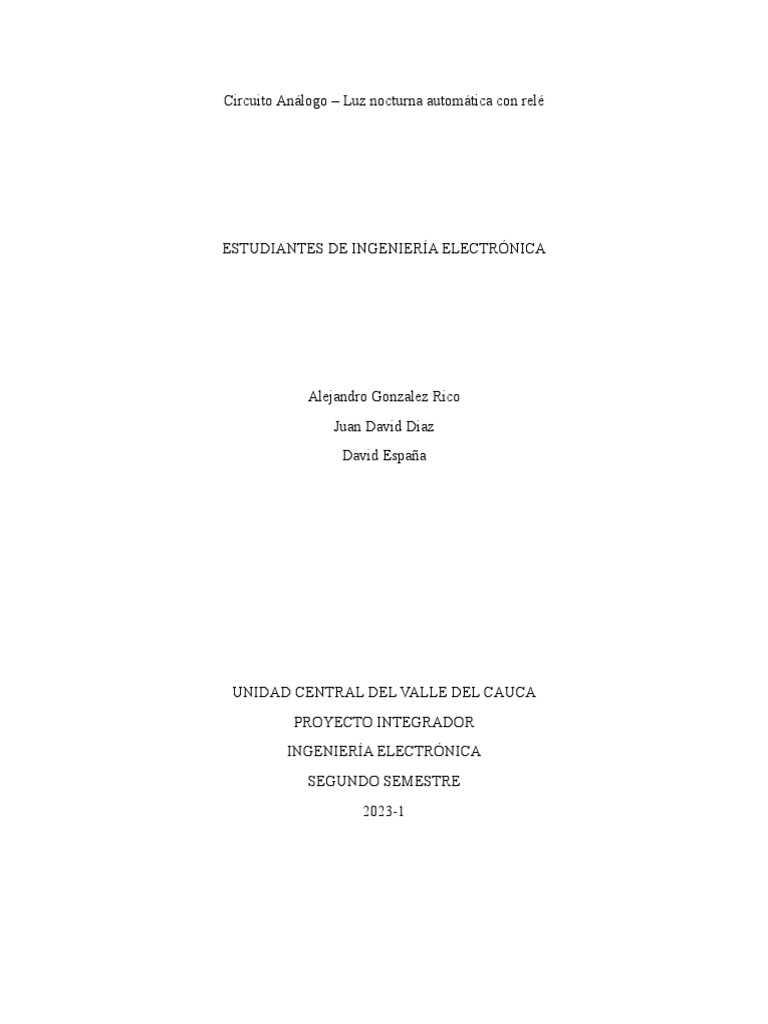

Circuito Análogo – Luz nocturna automática con relé

ESTUDIANTES DE INGENIERÍA ELECTRÓNICA

Alejandro Gonzalez Rico

Juan David Diaz
David España

UNIDAD CENTRAL DEL VALLE DEL CAUCA

PROYECTO INTEGRADOR
INGENIERÍA ELECTRÓNICA
SEGUNDO SEMESTRE
2023-1
 Proyecto integrador
Luz nocturna automática con relé

Hoy en día la tecnología ha evolucionado para mejorar las necesidades de las personas o
simplemente mejorar su manera de vivir, los grandes cambios los observamos con la
creación del internet, televisores, radios, luz en las casas, etc.…. Posteriormente gracias a la
creación de estos dispositivos electrónicos en pro del ser humano han mejorado estos,
facilitando la utilidad de estos.
Es por eso que en nuestro proyecto integrador queremos mejorar el sistema de luz de los
hogares, presentando un sistema de luz automática con relé sencillo usando como elemento
sensor una fotocelda la cual nos permite medir o diferenciar una mayor o menor cantidad
de luz en función al ambienté que se presente en el momento en el lugar que el cliente
requiera este servicio. Este servicio puede ser empleado para el encendido automático de
una lámpara cuando el nivel de la luz presente en el medio está por debajo del nivel
determinado.
¿Cómo es el funcionamiento?
La resistencia medida entre los polos de la fotocélula variará dependiendo de la cantidad de
luz que ingrese al área de detección o de su sensibilidad a la luz, por lo que se puede
obtener fácilmente una señal de corriente o voltaje a través de ella.
Para este circuito se utiliza un amplificador operacional LM358, realizado en forma de
tensión o comparador de tensión, con una entrada no inversora a la que se conecta la
fotocélula y con una entrada inversora - salida media de potenciómetro o trimmer.
Cuando la fotocélula recibe suficiente luz, el voltaje aplicado a la entrada no inversora del
amplificador operacional será menor que la entrada inversora; en estas condiciones, la
salida del amplificador operacional será baja.
cuando la luz está apagada, el voltaje de entrada en la entrada no inversora será más alto
que el voltaje en la entrada inversora del amplificador operacional, bajo estas condiciones,
la salida del amplificador operacional será alta. Cuando se alcanza un nivel alto en la salida
del amplificador operacional, se aplica un pulso a la base del transistor 2N3904, que se
satura con el voltaje de suministro junto con el relé.

Cuando la salida del amplificador operacional es baja, el pulso pasará por la base del
transistor 2N3904, que se cortará y aparecerá una alta resistencia entre sus terminales
colector-emisor, que no se activará el relé.
Materiales
 1 Resistencia de 3.3 K a 1/4W (R1).
 1 Resistencia de 10 ohm a 1/4W (R2).
 1 Resistencia de 10 K a 1/4W (R4).
 1 Trimmer de 100k (R3).
 1 fotocelda.
 1 condensador cerámico de 0.1uF (C1).
 1 condensador electrolítico de 47μF/25V (C2).
 1 circuito integrado LM358.
 1 base para circuito integrado de 8 pines.
 1 diodo 1N4004 (D1).
 1 relay de 12V (K1) 1 Transistor 2N3904 (01) (NPN).
 Baquela de cobre.
 1 circuito impreso 1 Soldadura (1 m).
 Ácido Férrico.
Aporte en el área de física mecánica
Electrodinámica:
Estudia las cargas eléctricas en movimiento de un conductor y la corriente eléctrica es el
movimiento de las cargas negativas a través de un conductor que es producido por la
existencia de potencial eléctrico.
Formulas:
Aporte en el área de matemáticas
