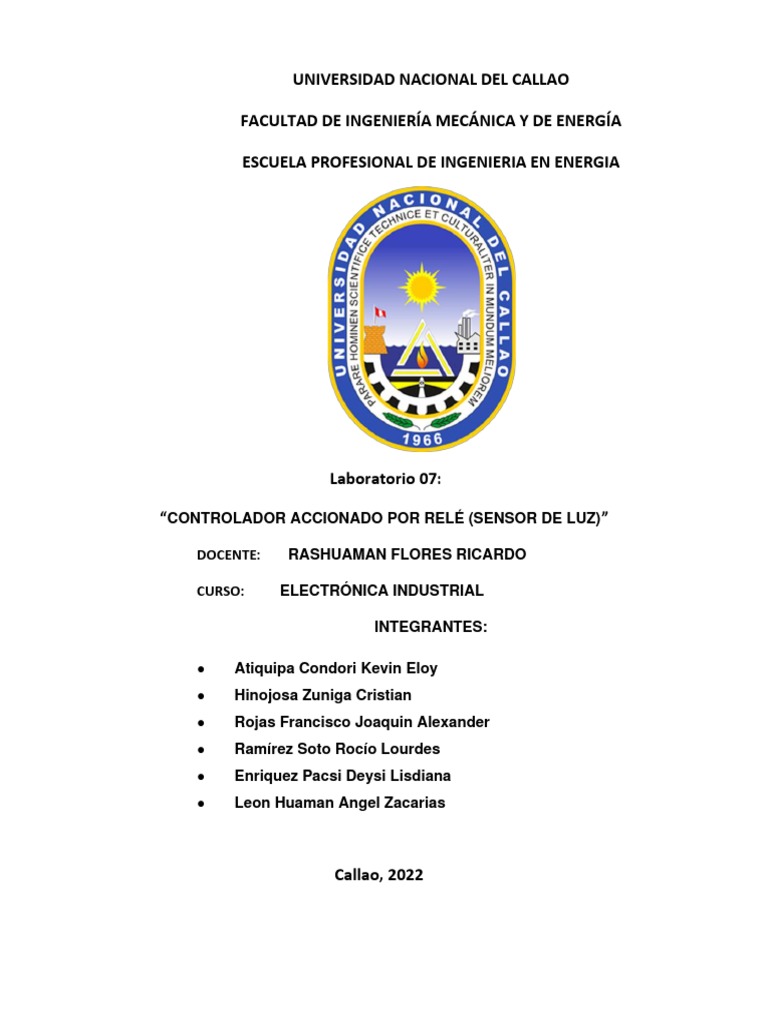

UNIVERSIDAD NACIONAL DEL CALLAO

FACULTAD DE INGENIERÍA MECÁNICA Y DE ENERGÍA

ESCUELA PROFESIONAL DE INGENIERIA EN ENERGIA

Laboratorio 07:

“CONTROLADOR ACCIONADO POR RELÉ (SENSOR DE LUZ)”

DOCENTE: RASHUAMAN FLORES RICARDO

CURSO: ELECTRÓNICA INDUSTRIAL

INTEGRANTES:

● Atiquipa Condori Kevin Eloy

● Hinojosa Zuniga Cristian
● Rojas Francisco Joaquin Alexander
● Ramírez Soto Rocío Lourdes
● Enriquez Pacsi Deysi Lisdiana
● Leon Huaman Angel Zacarias

Callao, 2022
 INTRODUCCIÓN:
Los circuitos sensores son de amplia utilización en diferentes aplicaciones dentro
del mundo de la electrónica. Los podemos encontrar en usos que van desde el
encendido y apagado automático de farolas de jardines o alumbrado público, hasta
el manejo de automatismos, termostatos, transmisión de datos, etc.
Para la realización de este proyecto, se utilizará una placa de prueba protoboard,
con el objetivo de que la conexión de los componentes pueda hacerse de forma
rápida, sin soldaduras, permitiendo, además, la reutilización de los componentes
necesarios.
Para el uso de estas placas, hay que tener en cuenta la conducción de la corriente
eléctrica.
OBJETIVOS:

El objetivo de las experiencias es conocer las partes de un sistema de control que

utiliza un LDR como sensor de luz.

PROCEDIMIENTO

1. Implemente el circuito mostrado en la Fig. No01.

2. Escoja como tensión de referencia o (Set-point): 3V

3. La sensibilidad del circuito se ajusta por medio del potenciómetro; cuyo valor
deberá escoger dependiendo del valor de LDR que tenga. Un criterio practico
es mantener una proporción de 10 a 1 entre ambos valores. RP<RLDR.
4. Utilice como planta del sistema un foco de 220 VAC.
5. Una vez calibrado el sensor en su máxima sensibilidad; tome las medidas
indicadas en la siguiente tabla.

Estado de VLDR V3 V2 V6 VC
Lámpara
OFF 0.704 1.478 3.665 4.1 5.057

ON 1.786 2.674 6.534 6.019 10.478mV

 INFORME PREVIO

1. Realice el diagrama de bloques del sistema de control indicando sus partes.

2. Es un sistema de control de lazo abierto o de lazo cerrado. ¿Explique?

El sistema de control es de lazo cerrado porque se produce un proceso de

realimentación, es decir que es capaz de modificar la señal de entrada en función de
la señal de salida la toma de decisiones no depende solo de la entrada sino también
de la salida.

3. Sensores de Luz. Tipos. Especificación comercial

Los sensores de luz se usan para detectar el nivel de luz y producir una señal de
salida representativa respecto a la cantidad de luz detectada. Un sensor de luz incluye
un transductor fotoeléctrico para convertir la luz a una señal eléctrica y puede incluir
electrónica para condicionamiento de la señal, compensación y formateo de la señal
de salida. El sensor de luz más común es el LDR (Resistor dependiente de la luz), es
básicamente un resistor, cambia su resistencia cuando cambia la intensidad de la luz.

Existen tres tipos de sensores fotoeléctricos:

- Los sensores por barrera de luz

- Reflexión sobre espejo

- Reflexión sobre objetos.

Barrera de luz

Las barreras tipo emisor-receptor están compuestas de dos partes, un componente

que emite el haz de luz, y otro componente que lo recibe. Se establece un área de
detección donde el objeto a detectar es reconocido cuando el mismo interrumpe el
haz de luz. Debido a que el modo de operación de esta clase de sensores se basa en
la interrupción del haz de luz, la detección no se ve afectada por el color, la textura o
el brillo del objeto a detectar. Estos sensores operan de una manera precisa cuando
el emisor y el receptor se encuentran alineados.

Reflexión sobre espejo

Tienen el componente emisor y el componente receptor en un solo cuerpo, el haz de

luz se establece mediante la utilización de un reflector catadióptrico. El objeto es
detectado cuando el haz formado entre el componente emisor, el reflector y el
componente receptor es interrumpido. Debido a esto, la detección no es afectada por
el color del mismo. La ventaja de las barreras réflex es que el cableado es en un solo
lado, a diferencia de las barreras emisor-receptor que es en ambos lados.

Reflexión sobre objeto

La luz infrarroja viaja en línea recta, en el momento en que un objeto se interpone el

haz de luz rebota contra este y cambia de dirección permitiendo que la luz sea enviada
al receptor y el elemento sea censado, un objeto de color negro no es detectado ya
que este color absorbe la luz y el sensor no experimenta cambios. Hay dos tipos de
fotocélulas de reflexión sobre objeto, las de reflexión difusa y las de reflexión definida.
4. Construcción, características y aplicaciones de un LDR.
Construcción
Los materiales que intervienen en su construcción son Sulfuro de Cadmio, utilizado
como elemento sensible a las radiaciones visibles y sulfuro de plomo se emplean en
las LDR que trabajan en el margen de las radiaciones infrarrojas. El sulfuro de cadmio
o las células de sulfuro del cadmio (Cd-S) se basan en la capacidad del cadmio de
variar su resistencia según la cantidad de luz que pulsa la célula. Una célula simple
de Cd-S puede tener una amplia gama de resistencia de cerca de 600 ohmios en luz
brillante a 1 o 2 MΩ en oscuridad. Las células son también capaces de reaccionar a
una amplia gama de frecuencias, incluyendo infrarrojo (IR), luz visible, y ultravioleta
(UV).
Principales características de las fotorresistencias

- Los valores típicos varían entre 1 MΩ, o más, en la oscuridad y 100 Ω con
luz brillante.

- Disipación máxima, (50 mW-1W).

- Voltaje máximo (600V).

- Respuesta Espectral.

- El tiempo de respuesta típico de un LDR está en el orden de una décima

de segundo.

Aplicaciones de los LDR

A pesar de ser un componente eléctrico bastante sencillo las fotorresistencias o LDR
tienen bastantes aplicaciones. Ya que se pueden emplear en iluminación, apagado y
encendido de alumbrado, alarmas, cámaras fotográficas, en medidores de luz.
También existen las de la gama infrarroja y se aplican en el control de máquinas y
procesos de detección de objetos y de conteo.

Las aplicaciones prácticas de las LDR comprenden interruptores y alarmas activados

por la luz o por la oscuridad, alarmas de barrera luminosa, alarmas de humo por
reflexión, etc.
Algunos circuitos ejemplo:

● Luz nocturna de encendido automático con 555 y relé, que utiliza una
fotorresistencia para activar una o mas luces al llegar la noche.

● Relé controlado por luz, donde el estado de iluminación de la fotorresistencia,

activa o desactiva un Relé (relay), que puede tener un gran número de
aplicaciones.

● Indicador de Nivel
Si el prisma está sumergido en un fluido, no existe casi reflexión. Tan pronto como el
prisma queda por encima del nivel del fluido se produce reflexión total y se ilumina el
LDR.
 ● Conmutador Crepuscular

Opera con un relé bimetálico para que los impulsos de luz no puedan tener
influencia

● Conmutador automático de brillo y contraste en televisión

El brillo y el contraste se ajustan automáticamente al variar la iluminación del

ambiente

5. El relé, tipos. Especificaciones comerciales y aplicaciones

Es un dispositivo electromagnético la cual estimula una corriente eléctrica muy débil,
abre o cierra un circuito el cual disipa una potencia mayor que el circuito estimulador.

Tipos de Relés :

● Relés electromecánicos:

A) Convencionales.

Son los más antiguos y también los más utilizados.

El esquema siguiente nos explica prácticamente
su constitución y funcionamiento. El electroimán
hace vascular la armadura al ser excitada,
cerrando los contactos dependiendo de si es N.O
ó N.C (normalmente abierto o normalmente
cerrado).
 B) Polarizados

Llevan una pequeña armadura, solidaria a un imán

permanente. El extremo inferior puede girar dentro de los
polos de un electroimán y el otro lleva una cabeza de
contacto. Si se excita al electroimán, se mueve la armadura
y cierra los contactos. Si la polaridad es la opuesta girará
en sentido contrario, abriendo los contactos ó cerrando otro
circuito( ó varios)

C) Reed inversores.

Formados por una ampolla de vidrio, en cuyo interior

están situados los contactos (pueden se múltiples)
montados sobre delgadas láminas metálicas. Dichos
contactos se cierran por medio de la excitación de una
bobina, que está situada alrededor de dicha ampolla.

● Relés híbridos.
● Relés de estado sólido
Un relé de estado sólido SSR (Solid State Relay), es un circuito eléctrónico que
contiene en su interior un circuito disparado por nivel, acoplado a un interruptor
semiconductor, un transistor o un tiristor. Por SSR se entenderá un producto
construido y comprobado en una fábrica, no un dispositivo formado por
componentes independientes que se han montado sobre una placa de circuito
impreso.

Especificaciones comerciales tienen alta tensión de ruptura en la industria su material

es AgNi, frecuencia nominal varía entre 50/60 Hz
LAS APLICACIONES DE LOS RELÉS:

Permiten desarrollar una conmutación a distancia, controlando altas tensiones con un

bajo voltaje en retorno. También sirven para interrumpir la alimentación de corriente
alterna. Los automóviles y las centrales telefónicas, por ejemplo, cuentan con
relevadores

6. Características eléctricas del C.I 741, del BJT 2N3904, diodo 1N4001.

C.I 741

Fuente de alimentación mínimo: 5v hasta 18v

Impedancia de entrada hasta 2 megohmios

Impedancia de salida hasta 75 ohmios

Corriente de salida máxima 20mA

BJT 2N3904

Tensión máxima colector- emisor 40v

Frecuencia máxima de funcionamiento 300 MHz

Voltaje emisor-base: 6 v
Corriente colector –emisor 200 miliamperios

1N4001

Corriente continua máxima directa 1ª

Tensión repetitiva inversa 50v

Tipo de rectificador en conmutación

Tiene 2 pines

Caída de tensión directa máxima 1.1v

7. Cuál es la función de los diodos D1 y D2.

Funciones de los diodos D1 y D2 es básicamente fluir la corriente en una dirección y

a su vez no permitir en dirección opuesta como se muestra en el gráfico también
funcionan como rectificadores de corriente alterna a corriente continua, regulan su
voltaje y así se amplía la gama de aplicaciones ya que son fuentes de alimentación
fundamentales.

8. Explique el funcionamiento del sistema.

Cuando el circuito detecte luz va a mandar una señal de salida para activar a una
carga como puede ser un buzzer o un motor .

Cuando el sensor detecta movimiento en su rango de alcance entre 5 a 6 metros, la

luz se enciende y permanece en ese estado por un tiempo de hasta 1 minuto y 50
segundos el cual puede ser programado mediante potenciómetro R1.
DIAGRAMA DEL SENSOR DE LUZ
 INFORME FINAL

1. Diga qué aplicación se le puede dar al sistema de control realizado en la

experiencia.

Una vez probado el circuito, se puede pasar a una PCB debido a las ventajas
que ofrecen como:

● Disipación térmica
● Mejor resistencia y estabilidad
● Estabilidad dimensional
● Menor peso
● Mayor vida útil

OTRAS APLICACIONES QUE SE LE PUEDE DAR ES:

• Medición Puntual de emisiones.

• Control de emisiones industriales.

• Control flujo másico de sólidos.

• Optimización de sistemas de filtración.

2. Dibuje el esquema de su relé e indique la configuración de pines.

El Relé 12 V: El proceso de la soldadura de los pines
 CONCLUSIONES

● Los sensores de luz o de oscuridad, dependiendo el caso, son circuitos

muy útiles en la aplicación en diferentes áreas, por ejemplo, como
mecanismos de acceso a ciertos lugares o durante procesos, el conteo
(acoplado a un microcontrolador) de algún evento del mismo tipo, como
sensores de paso, detección de ciertas posiciones de objetos, etc.

● Observación: La realización de éstas debe hacerse con sumo cuidado

para prevenir errores.

LINK DEL VIDEO DEL GRUPO 4 – ELECTRONICA

INDUSTRIAL:
https://drive.google.com/file/d/1d9Xd40LbIEaWF2SEZPXpZtPU
txhecyEC/view?usp=sharing
