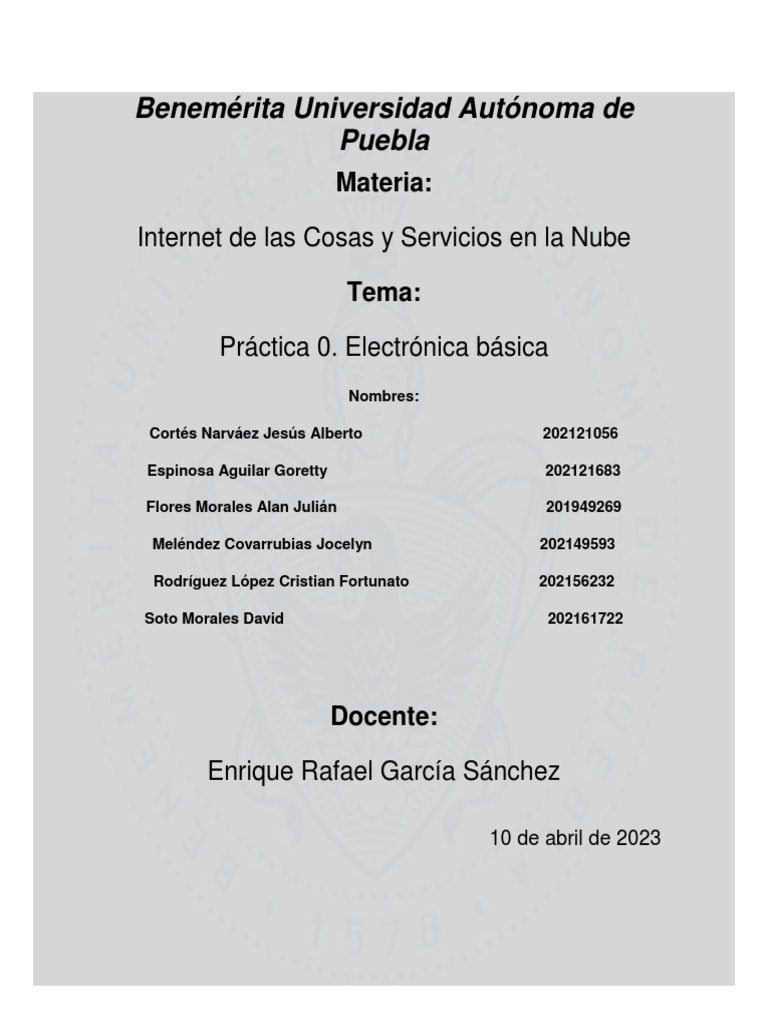

Benemérita Universidad Autónoma de

Puebla
Materia:

Internet de las Cosas y Servicios en la Nube

Tema:

Práctica 0. Electrónica básica

Nombres:

Cortés Narváez Jesús Alberto 202121056

Espinosa Aguilar Goretty 202121683

Flores Morales Alan Julián 201949269

Meléndez Covarrubias Jocelyn 202149593

Rodríguez López Cristian Fortunato 202156232

Soto Morales David 202161722

Docente:

Enrique Rafael García Sánchez

10 de abril de 2023
INDICE

1.- Marco teórico

2.- Desarrollo de las prácticas y resultados

3.- Conclusiones y observaciones

4.- Bibliografía
MARCO TEÓRICO

Tablilla de experimentos (protoboard): Es una especie de tablero con orificios, en la cual

se pueden insertar componentes electrónicos y cables para armar circuitos. Como su
nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo
que se asegura el buen funcionamiento de este.

Alambre para circuitos: es un tipo de cable conductor utilizado para conectar

componentes electrónicos en una placa de pruebas

1 resistencia de 10 Ohm (1 W): La resistencia eléctrica indica una reacción del

material al paso de corriente eléctrica a través de él. Nos manifiesta una inercia
u oposición a que los electrones fluyan por efecto de un campo eléctrico.

(1/4 W) Fuente de alimentación DC: son dispositivos que a partir de la tensión

de red son capaces de proporcionarnos una señal de tensión continua para
alimentar al circuito al que se conecta.

Multímetro: instrumento de comprobación utilizado para medir dos o más valores

eléctricos, principalmente tensión, corriente y resistencia

Osciloscopio: comprueba y muestra las señales de tensión como formas de onda

y como representaciones visuales de la variación de tensión en función del
tiempo. Las señales se representan en un gráfico, que muestra cómo cambia la
señal.

Generador de funciones: es un aparato electrónico que produce ondas

sinusoidales, cuadradas y triangulares, además de crear señales TTL. Sus
aplicaciones incluyen pruebas y calibración de sistemas de audio, ultrasónicos y
servo.

Puntas de osciloscopio: se utilizan para conectar el equipo de prueba al

circuito/chip/diseño que se está probando. A menudo, el dispositivo consiste en
una varilla cilíndrica con una cabeza cóncava, convexa, una corona, una
abrazadera, una punta o cuchilla, o un extremo enganchado.

Puntas para fuente: para hacer puentes, pruebas, pasar corriente, alimentar
circuitos eléctricos y/o electrónicos, conectar bocinas, ventiladores, motores
entre otros sin necesidad de soldar cables.

Potenciómetro de 10k Ohm: es un resistor eléctrico con un valor de resistencia

variable y generalmente ajustable manualmente. Los potenciómetros utilizan
tres terminales y se suelen utilizar en circuitos de poca corriente, para circuitos
de mayor corriente se utilizan los reóstatos. En muchos dispositivos eléctricos
los potenciómetros son los que establecen el nivel de salida.

Led: es un elemento capaz de recibir una corriente eléctrica moderada y emitir

una radiación electromagnética transformada en luz. Coloquialmente es
conocido como Diodo Luminoso.

Capacitor cerámico o de tantalio de 10 nF: Dispositivo pasivo, utilizado en

electricidad y electrónica, capaz de almacenar energía sustentando un campo
eléctrico. Está formado por dos armaduras metálicas paralelas (generalmente
de aluminio) separadas por un material dieléctrico.

Capacitor electrolítico de 1000 uF a 16V: es un tipo de capacitor radial que usa

líquido iónico conductor como una de sus placas. Típicamente con más
capacidad por unidad de volumen que otros tipos de condensadores, son
valiosos en circuitos eléctricos con alta corriente y baja frecuencia.

Diodo 1n4001: Es un diodo rectificador de silicio de unión p-n de alta corriente y

baja tensión. Es un componente electrónico que se utiliza para permitir el flujo
de corriente en una sola dirección en un circuito. Es un diodo de alta corriente,
lo que significa que puede soportar grandes cantidades de corriente eléctrica sin
dañarse, y es de baja tensión.

Dipswitch: se utilizan a menudo para establecer los códigos de región de los

equipos que deben funcionar de forma diferente en distintos lugares, para
cambiar el canal de radio que utiliza un mando de garaje o para indicar a la placa
base de un PC qué tipo de memoria se ha conectado.

Pushbutton: Estos dispositivos en su configuración básica necesitan tener una

presión mecánica en ellos para mantenerse conectados o desconectados.

Transistor 2n2222: Es un transistor bipolar NPN de baja potencia de uso general

que sirve tanto para aplicaciones de amplificación como de conmutación. Puede
amplificar pequeñas corrientes a tensiones pequeñas o medias; por lo tanto, sólo
puede tratar potencias bajas.

Circuito integrado (IC por sus siglas en ingles integrated circuit) 7408 (compuerta
lógica AND): Son componentes electrónicos que tienen en su interior un circuito
electrónico miniaturizado. Este circuito tan pequeño es muy delicado por lo que
se protege exteriormente con un encapsulado de plástico o cerámica, que es lo
que podemos ver desde fuera.

IC 555 (timer): Circuito integrado muy estable cuya función primordial es la de

producir pulsos de temporización con una gran precisión y que, además, puede
funcionar como oscilador

IC 741 (Opamp): circuito integrado monolítico que comprende un amplificador

operacional de propósito general.
Desarrollo de las prácticas y resultados

Práctica 1

Armar el circuito de la
siguiente figura, colocando las
resistencias solicitadas en el
material necesario, realizar
mediciones de corriente,
voltaje y resistencia para cada caso.

Desarrollo de la práctica 1
En una protoboard se colocaron dos resistencias para formar una
más grande, para crear una resistencia de 100 OHMs y se midio
con un multímetro el cual genero una corriente de 0.2 Amperes.
Resultados de la práctica 1
Práctica 2
Realice la conexión del siguiente circuito
para encender un led, realice los cálculos
necesarios para garantizar que el led no
exceda una corriente de 10 mA.

Desarrollo de la práctica 2

En una protoboard se coloco varias

resistencias y un led, el cual fue
conectado a una fuente de corriente
directa, las resistencias tenían la
finalidad de disminuir la corriente para
que el led no se quemara.
Resultados de la práctica 2
Práctica 3

Realice el siguiente circuito utilizando el valor de 1000 ohms y el capacitor

electrolítico. Utilice el pushbutton.

Desarrollo de la practica 3

En una protoboard se colocó un “push botton” una resistencia y se conectó al

osciloscopio, para ver si se podía amplificar la señal, al presionar el botón se
convertia en una señal de corriente directa.
Resultados de la practica 3

Práctica 4

Realice el siguiente circuito para observar el comportamiento de un diodo.

Desarrollo de la practica 4

En una protoboard al no tener un diodo se sustituyo por un led,

igualmente se colocaron sus respectivas resistencias y se estudio como
es que la corriente alterna prendia y apagaba el led.

Resultados de la practica 4

Práctica 5

Realice el siguiente circuito utilizando

la compuerta lógica AND y el
dipswitch.
Desarrollo de la practica 5

En una protoboard se colocaron dos “push botton” para sustituirlos por el dipswitch
y se conecto a la compuerta lógica, para analizar su funcionamiento, se conecto un
led con sus resistencias, al presionar los dos botones el led prendia y la compuerta
funcionaba.

Resultados de la practica 5
Práctica 6

Realice el siguiente circuito

utilizando un amplificador
operacional.

Desarrollo de la practica 6

En una protoboard se coloco un Amplificador Operacional, con dos resistencias, estos

fueron conectados a el osciloscopio, una fuente de corriente directa y al generador de
funciones, el objetivo era amplificar el doble el voltaje.

Resultados de la practica 6
CONCLUSIONES Y OBSERVACIONES

¿Cuál es la diferencia entre una señal de corriente directa y una de corriente

alterna?

En el caso de la corriente alterna, la fuente que la genera también va cambiando

de polaridad. Se utiliza este tipo de corriente para los hogares debido a su
facilidad para cambiar su tensión (voltaje) y por ser relativamente fácil de
transportar a largas distancias. Este tipo de corriente es la que circula por nuestras
redes de distribución. Por el camino, va cambiando de tensión, pasando de la alta
tensión, a la media y, posteriormente, a la baja tensión, que es como llega a tu
casa.

Corriente continua es unidireccional, sigue una señal continua y se mantiene fijo

en el polo positivo.
¿Cuál es la diferencia entre una señal analógica y una señal digital?

Una señal analógica es continua, y puede tomar infinitos valores. Una señal digital
es discontinua, y sólo puede tomar dos valores o estados: 0 y 1

¿La base de la electrónica es el transistor?

El transistor regula el paso de la corriente eléctrica: si el transistor se abre en su

totalidad, permite el paso de toda la corriente. En cambio, si el transistor es cerrado,
no permite el paso de la corriente y, si es colocado en una posición intermedia, el
flujo de energía es moderado, pudiendo resultar en una mayor cantidad de corriente
eléctrica o una cantidad menor.

¿Cuál es la diferencia entre un transistor, una compuerta lógica y un amplificador

operacional?

El transistor es un componente electrónico formado por materiales

semiconductores. El término viene de la contracción en inglés de transfer resistor,
por lo tanto, se trata de un dispositivo que transfiere o controla la resistencia
eléctrica.

Las Compuertas Lógicas son circuitos electrónicos conformados internamente por

transistores que se encuentran con arreglos especiales con los que otorgan señales
de voltaje como resultado o una salida de forma booleana, están obtenidos por
operaciones lógicas binarias (suma, multiplicación). También niegan, afirman,
incluyen o excluyen según sus propiedades lógicas.
El Amplificador Operacional también llamado OpAmp, o Op-Amp es un circuito
integrado. Su principal función es amplificar el voltaje con una entrada de tipo
diferencial para tener una salida amplificada y con referencia a tierra.

¿Cuál es la finalidad de la electrónica en el IoT?

En los últimos años, IoT se ha convertido en una de las tecnologías más importantes
del siglo XXI. Ahora que podemos conectar objetos cotidianos, electrodomésticos,
coches, termostatos, monitores de bebés, a Internet a través de dispositivos
integrados, es posible una comunicación fluida entre personas, procesos y cosas.
Mediante la informática de bajo costo, la nube, big data, analítica y tecnologías
móviles, las cosas físicas pueden compartir y recopilar datos con una mínima
intervención humana. En este mundo hiperconectado, los sistemas digitales pueden
grabar, supervisar y ajustar cada interacción entre las cosas conectadas. El mundo
físico y el digital van de la mano y cooperan entre sí.

La Internet de las cosas (IoT) describe la red de objetos físicos ("cosas") que llevan
incorporados sensores, software y otras tecnologías con el fin de conectarse e
intercambiar datos con otros dispositivos y sistemas a través de Internet.

BIBLIOGRAFIA

[1]Iluminación, por B. (2021) ¿Cuál es la diferencia entre la corriente alterna y la

Corriente Directa?, Brillante Iluminación. Available at:
https://brillanteiluminacion.mx/blog/diferencia-corriente-alterna-corriente-directa/
(Accessed: April 10, 2023).

[2](no date) Lógica Binaria. Available at:

http://recursostic.educacion.es/secundaria/edad/4esotecnologia/quincena5/4q2_conten
idos_1a.htm#:~:text=Una%20se%C3%B1al%20anal%C3%B3gica%20es%20continu
a,agujas%20y%20un%20reloj%20digital. (Accessed: April 11, 2023).

[3]Arturo (2022) ¿Cómo funciona un transistor?, UNIT Electronics. Available at:

https://uelectronics.com/como-funciona-un-
transistor/#:~:text=La%20base%20es%20la%20que,siempre%20y%20cuando%20act
%C3%BAe%20B. (Accessed: April 11, 2023).
[4] Transistor (no date) Hello Auto. Available at:
https://helloauto.com/glosario/transistor#:~:text=Significado%20de%20transistor,o%
20controla%20la%20resistencia%20el%C3%A9ctrica. (Accessed: April 11, 2023).

[5] Las compuertas lógicas y sus operaciones lógicas (no date) Las Compuertas Lógicas y
sus Operaciones Lógicas. Available at: https://www.logicbus.com.mx/compuertas-
logicas.php (Accessed: April 11, 2023).

[6] dice:, A.L.E.M.A.S.T.E.R. et al. (2021) Amplificador operacional - qué es y sus

configuraciones - hetpro/tutorial, HeTPro. Available at: https://hetpro-
store.com/TUTORIALES/amplificador-
operacional/#:~:text=El%20Amplificador%20Operacional%20tambi%C3%A9n%20l
lamado,y%20con%20referencia%20a%20tierra. (Accessed: April 11, 2023).

[7] ¿Qué es el internet de las cosas (IOT)? (no date) ¿Qué es el Internet de las cosas (IoT)?
| Oracle México. Available at: https://www.oracle.com/mx/internet-of-things/what-is-
iot/ (Accessed: April 11, 2023).
