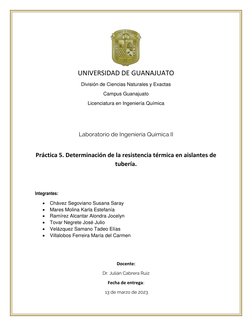

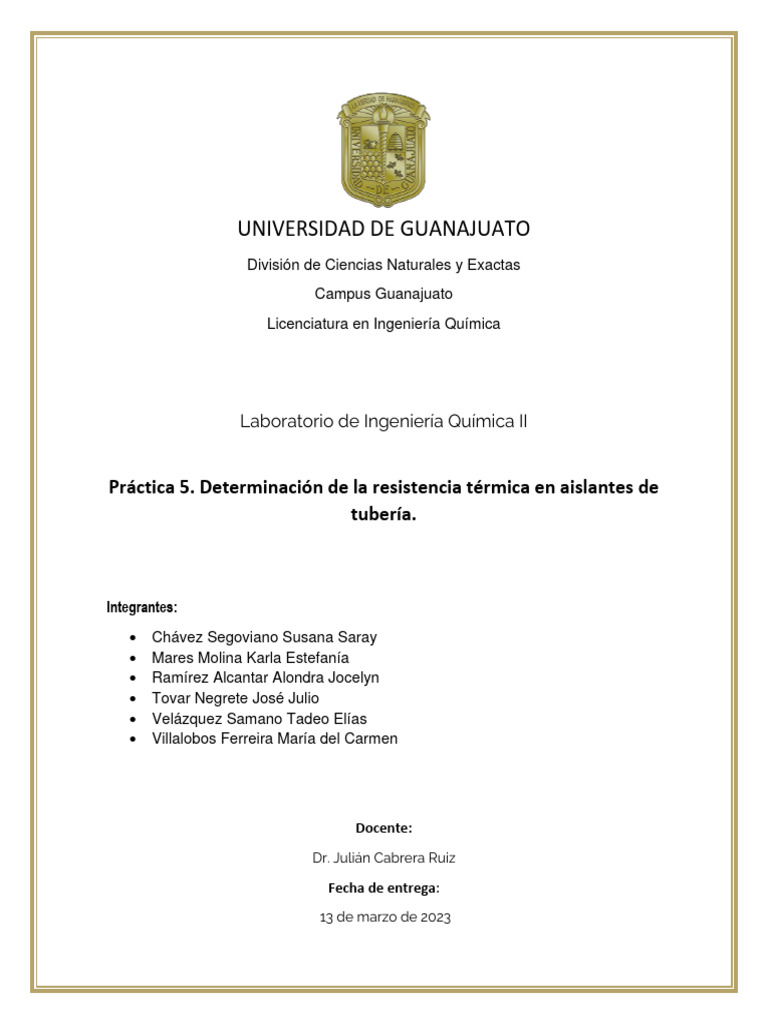

UNIVERSIDAD DE GUANAJUATO
División de Ciencias Naturales y Exactas
Campus Guanajuato
Licenciatura en Ingeniería Química
Laboratorio de Ingeniería Química II
Práctica 5. Determinación de la resistencia térmica en aislantes de
tubería.
Integrantes:
• Chávez Segoviano Susana Saray
• Mares Molina Karla Estefanía
• Ramírez Alcantar Alondra Jocelyn
• Tovar Negrete José Julio
• Velázquez Samano Tadeo Elías
• Villalobos Ferreira María del Carmen
Docente:
Dr. Julián Cabrera Ruiz
Fecha de entrega:
13 de marzo de 2023
INTRODUCCIÓN
Un aislante térmico es un material que tiene gran capacidad para resistir bruscos
cambios de temperatura o a la transmisión de energía calorífica.
Una propiedad que no esté aislada durante el invierno será afectada por las bajas
temperaturas, porque el calor se transfiere desde el interior hacia el exterior. Y en
verano, el calor pasa del exterior al interior, lo que significa que la temperatura será
elevada.
Con un buen aislante térmico, la industria estará protegida durante todo el año
porque mantiene agradable la temperatura en el interior de todos los ambientes.
Esto se traduce en un mayor confort para la propiedad y en un significativo ahorro
económico a largo plazo, ya que evitará que se deteriore con facilidad y rapidez.
En base al material, los aislantes térmicos se clasifican de la siguiente manera:
- Aislantes sintéticos. Son aquellos compuestos por materiales sintéticos
como el plástico, los polímeros procedentes del petróleo y otros materiales
sintéticos. Son muy efectivos térmicamente.
- Aislantes ecológicos o naturales. Su uso está cada vez más extendido
porque no contienen sustancias ni aditivos y por tanto son más respetuosos
con el medio ambiente.
- Lanas minerales. Es el material aislante más empleado. Son productos
aislantes constituidos por un entrelazado de filamentos de materiales pétreos
que forman un fieltro que mantiene entre ellos aire en estado inmóvil.
Resultan muy versátiles y eficaces ya que además de proporcionar un buen
nivel de aislamiento térmico también actúan como aislamiento acústico y
ofrecen un elevado nivel de protección contra el fuego.
Dentro de las lanas minerales se distinguen fundamentalmente dos tipos:
- Lana de roca o lana mineral (SW). Se fabrica a partir de roca volcánica y se
presenta en forma de manta, panel no rígido o rollo. Se utiliza en cubiertas,
forjados, fachadas, suelos, falsos techos, buhardillas o tabiques interiores.
- Lana de vidrio (GW). Se fabrica fundiendo arena a altas temperaturas y su
estructura está formada por finas fibras de vidrio unidas por un aglomerante
o resina. Se considera mejor aislante acústico que la lana de roca y resiste
mejor a la humedad. Al ser más liviana que otros aislantes y de muy baja
conductividad térmica, consigue una mayor eficiencia con el mismo espesor.
Al momento de elegir un aislamiento térmico para tu fábrica, el dato más importante
a observar es el de la conductividad térmica (k), que se mide en W/mK.
Refleja la facilidad con la que la energía calorífica atraviesa el material. Cuanto más
baja sea la cifra mejor porque significa que pasará menos energía calorífica.
2

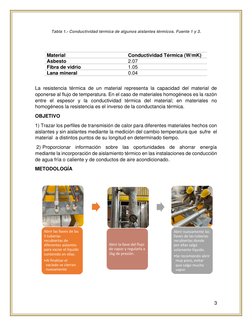

Tabla 1.- Conductividad térmica de algunos aislantes térmicos. Fuente 1 y 3.
Material Conductividad Térmica (W/mK)
Asbesto 2.07
Fibra de vidrio 1.05
Lana mineral 0.04
La resistencia térmica de un material representa la capacidad del material de
oponerse al flujo de temperatura. En el caso de materiales homogéneos es la razón
entre el espesor y la conductividad térmica del material; en materiales no
homogéneos la resistencia es el inverso de la conductancia térmica.
OBJETIVO
1) Trazar los perfiles de transmisión de calor para diferentes materiales hechos con
aislantes y sin aislantes mediante la medición del cambio temperatura que sufre el
material a distintos puntos de su longitud en determinado tiempo.
2) Proporcionar información sobre las oportunidades de ahorrar energía
mediante la incorporación de aislamiento térmico en las instalaciones de conducción
de agua fría o caliente y de conductos de aire acondicionado.
METODOLOGÍA
Abrir las llaves de las Abrir nuevamente las
5 tuberías llaves de las tuberías
recubiertas de recubiertas donde
diferentes aislantes Abrir la llave del flujo por ellas salga
para vaciar el líquido de vapor y regularla a solamente líquido.
contenido en ellas. 1kg de presión.
•Se recomiendo abrir
•Al finalizar el muy poco, evitar
vaciado se cierran que salgo mucho
nuevamente vapor.
3

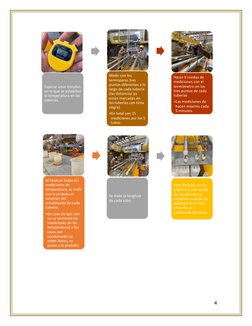

Medir con los Hacer 9 rondas de
termopares tres mediciones con el
Esperar unos minutos puntos diferentes a lo termómetro en los
en lo que se estabiliza largo de cada tubería tres puntos de cada
la temperatura en las (las distancias ya tuberías
tuberías. están marcadas en
las tuberías con tinta •Las mediciones de
negra). hacen máximo cada
5 minutos.
•En total son 15
mediciones por los 5
tubos.
Al finalizar todas las
mediciones de Para finalizar con la
temperatura, se mide práctica y con ayuda
con la probeta el Se mide la longitud de los cálculos se
volumen del establece cuál de los
de cada tubo
condensado de cada aislantes es el más
tubería. eficiente en
•En caso de que aún cuestiones térmicas.
no se terminen las
mediciones de las
temperaturas y los
vasos del
condensado ya
estén llenos, se
pasan a la probeta.
4

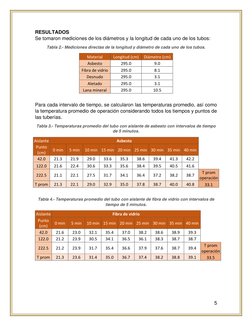

RESULTADOS
Se tomaron mediciones de los diámetros y la longitud de cada uno de los tubos:
Tabla 2.- Mediciones directas de la longitud y diámetro de cada uno de los tubos.
Material Longitud (cm) Diámetro (cm)
Asbesto 295.0 9.0
Fibra de vidrio 295.0 8.1
Desnudo 295.0 3.1
Aletado 295.0 3.1
Lana mineral 295.0 10.5
Para cada intervalo de tiempo, se calcularon las temperaturas promedio, así como
la temperatura promedio de operación considerando todos los tiempos y puntos de
las tuberías.
Tabla 3.- Temperaturas promedio del tubo con aislante de asbesto con intervalos de tiempo
de 5 minutos.
Aislante Asbesto
Punto
0 min 5 min 10 min 15 min 20 min 25 min 30 min 35 min 40 min
(cm)
42.0 21.3 21.9 29.0 33.6 35.3 38.6 39.4 41.3 42.2
122.0 21.6 22.4 30.6 33.3 35.6 38.4 39.5 40.5 41.6
T prom
222.5 21.1 22.1 27.5 31.7 34.1 36.4 37.2 38.2 38.7
operación
T prom 21.3 22.1 29.0 32.9 35.0 37.8 38.7 40.0 40.8 33.1
Tabla 4.- Temperaturas promedio del tubo con aislante de fibra de vidrio con intervalos de
tiempo de 5 minutos.
Aislante Fibra de vidrio
Punto
0 min 5 min 10 min 15 min 20 min 25 min 30 min 35 min 40 min
(cm)
42.0 21.6 23.0 32.1 35.4 37.0 38.2 38.6 38.9 39.3
122.0 21.2 23.9 30.5 34.1 36.5 36.1 38.3 38.7 38.7
T prom
222.5 21.2 23.9 31.7 35.4 36.6 37.9 37.6 38.7 39.4
operación
T prom 21.3 23.6 31.4 35.0 36.7 37.4 38.2 38.8 39.1 33.5
5

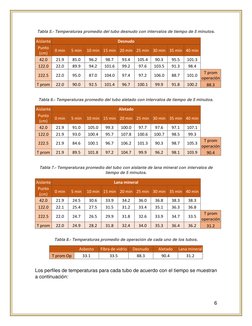

Tabla 5.- Temperaturas promedio del tubo desnudo con intervalos de tiempo de 5 minutos.
Aislante Desnudo
Punto
0 min 5 min 10 min 15 min 20 min 25 min 30 min 35 min 40 min
(cm)
42.0 21.9 85.0 96.2 98.7 93.4 105.4 90.3 95.5 101.3
122.0 22.0 89.9 94.2 101.6 99.2 97.6 103.5 91.3 98.4
T prom
222.5 22.0 95.0 87.0 104.0 97.4 97.2 106.0 88.7 101.0
operación
T prom 22.0 90.0 92.5 101.4 96.7 100.1 99.9 91.8 100.2 88.3
Tabla 6.- Temperaturas promedio del tubo aletado con intervalos de tiempo de 5 minutos.
Aislante Aletado
Punto
0 min 5 min 10 min 15 min 20 min 25 min 30 min 35 min 40 min
(cm)
42.0 21.9 91.0 105.0 99.3 100.0 97.7 97.6 97.1 107.1
122.0 21.9 93.0 100.4 95.7 107.8 100.6 100.7 98.5 99.3
T prom
222.5 21.9 84.6 100.1 96.7 106.2 101.3 90.3 98.7 105.3
operación
T prom 21.9 89.5 101.8 97.2 104.7 99.9 96.2 98.1 103.9 90.4
Tabla 7.- Temperaturas promedio del tubo con aislante de lana mineral con intervalos de
tiempo de 5 minutos.
Aislante Lana mineral
Punto
0 min 5 min 10 min 15 min 20 min 25 min 30 min 35 min 40 min
(cm)
42.0 21.9 24.5 30.6 33.9 34.2 36.0 36.8 38.3 38.3
122.0 22.1 25.4 27.5 31.5 31.2 33.4 35.1 36.3 36.8
T prom
222.5 22.0 24.7 26.5 29.9 31.8 32.6 33.9 34.7 33.5
operación
T prom 22.0 24.9 28.2 31.8 32.4 34.0 35.3 36.4 36.2 31.2
Tabla 8.- Temperaturas promedio de operación de cada uno de los tubos.
Asbesto Fibra de vidrio Desnudo Aletado Lana mineral
T prom Op 33.1 33.5 88.3 90.4 31.2
Los perfiles de temperaturas para cada tubo de acuerdo con el tiempo se muestran
a continuación:
6
Perfil de temperaturas Asbesto
45.0
40.0
TEMPERATURA (°C)
35.0
30.0
25.0
20.0
15.0
0.0 50.0 100.0 150.0 200.0 250.0
DISTANCIA (CM)
0 min 5 min 10 min 15 min 20 min
25 min 30 min 35 min 40 min

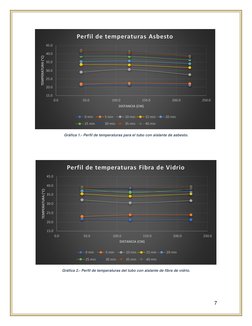

Gráfica 1.- Perfil de temperaturas para el tubo con aislante de asbesto.
Perfil de temperaturas Fibra de Vidrio
45.0
40.0
TEMPERATURA (°C)
35.0
30.0
25.0
20.0
15.0
0.0 50.0 100.0 150.0 200.0 250.0
DISTANCIA (CM)
0 min 5 min 10 min 15 min 20 min
25 min 30 min 35 min 40 min
Gráfica 2.- Perfil de temperaturas del tubo con aislante de fibra de vidrio.
7
Perfil de temperaturas Desnudo
115.0
105.0
95.0
TEMPERATURA (°C)
85.0
75.0
65.0
55.0
45.0
35.0
25.0
15.0
0.0 50.0 100.0 150.0 200.0 250.0
DISTANCIA (CM)
0 min 5 min 10 min 15 min 20 min
25 min 30 min 35 min 40 min

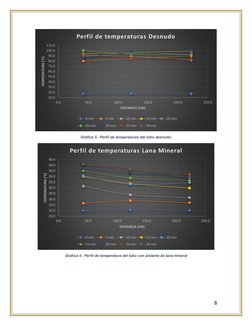

Gráfica 3.- Perfil de temperaturas del tubo desnudo.
Perfil de temperaturas Lana Mineral
40.0
38.0
36.0
TEMPERATURA (°C)
34.0
32.0
30.0
28.0
26.0
24.0
22.0
20.0
0.0 50.0 100.0 150.0 200.0 250.0
DISTANCIA (CM)
0 min 5 min 10 min 15 min 20 min
25 min 30 min 35 min 40 min
Gráfica 4.- Perfil de temperatura del tubo con aislante de lana mineral
8
Perfil de temperaturas Aletado
115.0
105.0
95.0
TEMPERATURA (°C)
85.0
75.0
65.0
55.0
45.0
35.0
25.0
15.0
0.0 50.0 100.0 150.0 200.0 250.0
DISTANCIA (CM)
0 min 5 min 10 min 15 min 20 min
25 min 30 min 35 min 40 min

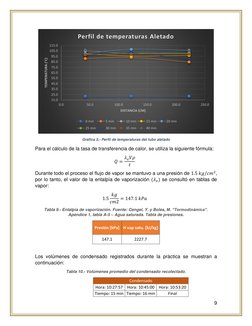

Gráfica 5.- Perfil de temperaturas del tubo aletado
Para el cálculo de la tasa de transferencia de calor, se utiliza la siguiente fórmula:
𝜆𝑥 𝑉𝜌
𝑄=
𝑡
Durante todo el proceso el flujo de vapor se mantuvo a una presión de 1.5 𝑘𝑔/𝑐𝑚2,
por lo tanto, el valor de la entalpía de vaporización (𝜆𝑥 ) se consultó en tablas de
vapor:
𝑘𝑔
1.5 = 147.1 𝑘𝑃𝑎
𝑐𝑚2
Tabla 9.- Entalpía de vaporización. Fuente: Cengel, Y. y Boles, M. “Termodinámica”.
Apéndice 1, tabla A-5 – Agua saturada. Tabla de presiones.
Presión [kPa] H vap satu. [kJ/kg]
147.1 2227.7
Los volúmenes de condensado registrados durante la práctica se muestran a
continuación:
Tabla 10.- Volúmenes promedio del condensado recolectado.
Condensado
Hora: 10:27:57 Hora: 10:45:00 Hora: 10:53:20
Tiempo: 15 min Tiempo: 16 min Final
9

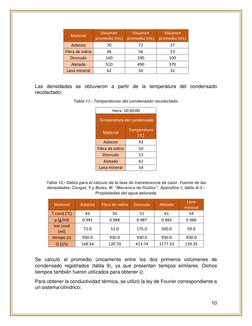

Volumen Volumen Volumen
Material
promedio (mL) promedio (mL) promedio (mL)
Asbesto 70 72 27
Fibra de vidrio 46 56 23
Desnudo 160 190 100
Aletado 510 490 370
Lana mineral 62 56 32
Las densidades se obtuvieron a partir de la temperatura del condensado
recolectado:
Tabla 11.- Temperaturas del condensado recolectado.
Hora: 10:50:00
Temperatura del condensado
Temperatura
Material
(°C)
Asbesto 43
Fibra de vidrio 50
Desnudo 51
Aletado 61
Lana mineral 54
Tabla 12.- Datos para el cálculo de la tasa de transferencia de calor. Fuente de las
densidades: Cengel, Y y Boles, M. “Mecánica de fluidos”. Apéndice 1, tabla A-3 –
Propiedades del agua saturada.
Lana
Material Asbesto Fibra de vidrio Desnudo Aletado
mineral
T cond (°C) 43 50 51 61 54
ρ (g/ml) 0.991 0.988 0.987 0.983 0.986
Vol cond
71.0 51.0 175.0 500.0 59.0
(ml)
tiempo (s) 930.0 930.0 930.0 930.0 930.0
Q (J/s) 168.54 120.70 413.74 1177.33 139.35
Se calculó el promedio únicamente entre los dos primeros volúmenes de
condensado registrados (tabla 9), ya que presentan tiempos similares. Dichos
tiempos también fueron utilizados para obtener 𝑄.
Para obtener la conductividad térmica, se utilizó la ley de Fourier correspondiente a
un sistema cilíndrico:
10
𝑟2
2𝜋𝐿𝑘∆𝑇 𝑄 ln 𝑟1
𝑄= → 𝑘=
𝑟2 2𝜋𝐿∆𝑇
ln 𝑟1
Para el cálculo de la conductividad térmica de los aislantes, se hace la suposición
de que la transferencia de calor únicamente se da por la conducción térmica a través
del aislante, es decir, se desprecia la conducción por el material del tubo y la
convección de los flujos. También se considera que la resistencia por el grosor de
la tubería es igual a cero.
Para la diferencia de temperaturas, se considera la del vapor interno (se mantuvo el
flujo de vapor a 120°C controlando la presión) y la temperatura superficial del
aislante, es decir, las temperaturas promedio de operación (tabla 7).
Para obtener la conductividad térmica del tubo aletado y desnudo, se hizo la
suposición de que la transferencia de calor está dada únicamente por conducción
del material del tubo, nuevamente, se despreció la convección. Se desconoce dicho
material, por lo que se consideró el acero inoxidable AISI 316 con un espesor de
0.338 cm y un diámetro de 3.1 cm, de acuerdo con lo consultado en la bibliografía
(fuente 2). Esto último se aplica para todas las tuberías con los que se trabajó.
Una vez obtenida la conductividad térmica, se calcula la resistencia con la fórmula
proporcionada por el manual de prácticas:
𝑟2
ln 𝑟1
𝑅=
2𝜋𝐿𝑘
Tabla 13.- Conductividad térmica y resistencia de los aislantes y los tubos desnudo y
aletado.
Lana
Material Asbesto Fibra de vidrio Desnudo Aletado
mineral
r1 (cm) 1.212 1.212 1.212 1.212 1.212
r2 (cm) 4.5 4.05 1.55 1.55 5.25
L (m) 2.95 2.95 2.95 2.95 2.95
T1 (°C) 120 120 120 120 120
T2 (°C) 34.5 35.0 96.6 98.9 32.4
k (W/mK) 0.1396 0.0924 0.2344 0.7411 0.1258
R (K/W) 0.5070 0.7041 0.0566 0.0179 0.6287
11
De acuerdo con la bibliografía:
Tabla 13.- Conductividad térmica y resistencia de los aislantes y el material del tubo
desnudo y aletado según la bibliografía
Conductividad
Material Térmica
(W/mK)
Asbesto 2.07
Fibra de vidrio 1.05
Lana mineral 0.04
Acero inoxidable
13.4
AISI 316
DISCUSIÓN
De acuerdo con los resultados obtenidos, las conductividades térmicas de los
aislantes de asbesto y fibra de vidrio obtenidas experimentalmente son las más
cercanas a las conductividades reportadas en la literatura, sin embargo, no están
dentro del 10%-15% de error considerado como aceptable, esto puede deberse a la
incertidumbre generada por el instrumento de medición, el cual es un instrumento
digital, de forma que los perfiles de temperatura obtenidos no son los mejores.
Sin embargo, se puede destacar que se cumplió en los cálculos realizados, la mayor
conductividad térmica para el tubo desnudo, así como para el tubo el aletado, y
también las menores conductividades térmicas para la fibra de vidrio y la lana
mineral. Respecto a estos últimos, se esperaba menor conductividad térmica para
la lana mineral.
La mayor variación entre las conductividades calculadas respecto a las reportadas
puede explicarse por el error de lectura de los termopares debido a que, en varias
lecturas, las temperaturas no correspondían a lo esperado, ya que la temperatura
del primer punto era marcada con un valor menor respecto a las distancias más
alejadas. Aunque el mayor margen de error se debe a que las mediciones se
realizaron en régimen transitorio, y la ecuación de Fourier usada para los cálculos,
considera estado estacionario. Dicho lo anterior, los resultados obtenidos no son tan
descabellados respecto a los reales, considerando que en estado estacionario la
expresión es mucho más sencilla de resolver que en no estacionario y por ello, la
expresión no representa totalmente la transferencia de calor que se está llevando a
cabo, lo cual finalmente repercute en un mayor error para las conductividades
térmicas.
CONCLUSIONES
De acuerdo con lo realizado los objetivos fueron cumplidos aunque no del todo de
manera satisfactoria, puesto que mediante la captura de datos de los distintos
12
materiales, fue posible obtener el perfil de temperaturas de cada uno de los tubos
con los distintos aislantes sin embargo, tales perfiles no poseen mucho sentido, ya
que no se logra apreciar como tal la forma de algún tipo de perfil. Por otra parte, con
respecto al segundo objetivo se presenta lo relacionado a lo antes mencionado pues
no se pudieron analizar de manera correcta los distintos aislantes debido a que no
se pudieron realizar correctos análisis de los aislantes a causa de los datos
erróneos. Sin embargo, se habló sobre los aislantes funcionales.
REFERENCIAS
[1] Cusiritati.com. (s.f.). Cusiritati.com. Obtenido de Propiedades térmicas del
asbesto: https://www.cusiritati.com/QmApw5n3J/
[2] Mott, R. (2015). Mecánica de fluidos (7ma edición ed.). México: Pearson México.
[3] S&P. (1 de octubre de 2018). Soler Palau. Obtenido de Materiales aislantes
térmicos: Tipos y Aplicaciones : https://www.solerpalau.com/es-
es/blog/materiales-aislantes-termicos/
[4] SlideShare. (20 de junio de 2011). SlideShare. Obtenido de Fundamentos sobre
aislamientos y transferencia de calor :
https://es.slideshare.net/owenscorningmexico/fundamentos-sobre-
aislamientos-y-transferencia-de-calor
13
