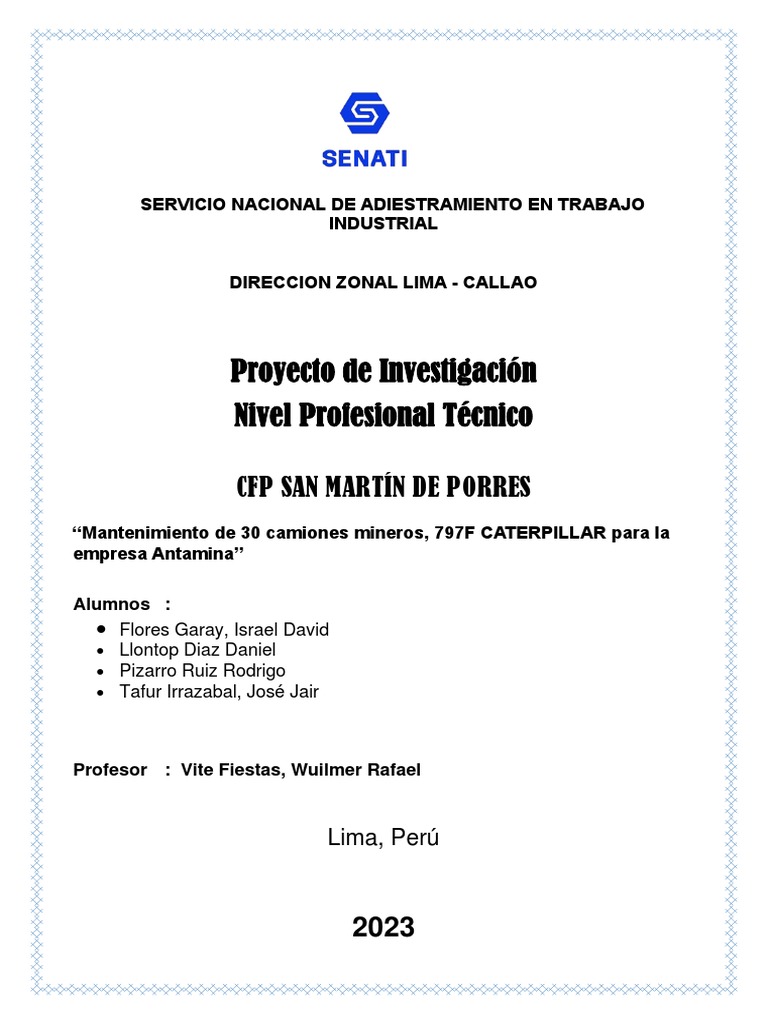

SERVICIO NACIONAL DE ADIESTRAMIENTO EN TRABAJO

INDUSTRIAL

DIRECCION ZONAL LIMA - CALLAO

Proyecto de Investigación
Nivel Profesional Técnico

CFP SAN MARTÍN DE PORRES

“Mantenimiento de 30 camiones mineros, 797F CATERPILLAR para la
empresa Antamina”

Alumnos :
• Flores Garay, Israel David
• Llontop Diaz Daniel
• Pizarro Ruiz Rodrigo
• Tafur Irrazabal, José Jair

Profesor : Vite Fiestas, Wuilmer Rafael

Lima, Perú

2023
 Índice
CAPITULO I

1.1 PLANTEAMIENTO DEL PROBLEMA

1.2 FORMULACIÓN DEL PROBLEMA
1.3 OBJETIVOS
1.4. PREGUNTAS DE INVESTIGACIÓN
1.5. JUSTIFICACIÓN

CAPÍTULO II

2.1 - INSPECCIONAR EL ÁREA DE TRABAJO.

2.2 - ELECCIÓN DE MATERIALES.
2.3 - REVISIÓN DEL SISTEMA ELÉCTRICO
2.4 - SISTEMA DE TRANSMISIÓN.
2.5 - FUNCIONAMIENTO DEL MOTOR.
2.6 - SISTEMA HIDRÁULICO.
2.7 - EQUIPOS Y SU FUNCIONAMIENTO.

CAPÍTULO III

3.METODOLOGÍA
3.1 INFORMAR.
3.2 PLANIFICAR.
3.3 DECIDIR.
3.4 EJECUTAR.
3.5 CONTROLAR.
3.6 VALORAR.

CAPITULO IV

4.1 ASPECTOS ADMINISTRATIVOS

4.2 CONCLUSIONES
4.3 RECOMENDACIONES
4.4 REFERENCIAS BIBLIOGRÁFICAS
CAPITULO l
1.1 PLANTEAMIENTO DEL PROBLEMA
Mantenimiento de 30 camiones mineros 797F CATERPILLAR para la empresa Antamina.

1.2 FORMULACIÓN DEL PROBLEMA

Los equipos de línea amarilla como: Camión minero, 797F-CARTERPILLAR, para iniciar sus labores en
la empresa Antamina, ubicado en el departamento de Áncash, requieren mantenimiento preventivo
antes de iniciar sus labores en la unidad minera.

Carga Útil Nominal P/B. Nominal De La Máquina Potencia Bruta: Sae J1995

364 toneladas 623690 kg 2983 kW

1.3 OBJETIVOS

1.3.1 OBJETIVO GENERAL

• REALIZAR MANTENIMIENTO PREVENTIVO AL CAMIÓN MINERO, 797F-CARTERPILLAR,
para la empresa Antamina.

1.3.1 OBJETIVOS ESPECIFICOS

• INSPECCIONAR EL ÁREA DE TRABAJO DONDE SE REALIZARÁ EL MANTENIMIENTO

PREVENTIVO A DICHOS VEHÍCULOS.
• SELECCIONAR LOS MEJORES MATERIALES PARA EL MANTENIMIENTO.
• REVISIÓN DEL SISTEMA ELÉCTRICO.
• REVISAR EL SISTEMA DE TRANSMISIÓN.
• REVISIÓN DEL BUEN FUNCIONAMIENTO DEL MOTOR
• REVISAR EL SISTEMA HIDRÁULICO.
• REVISIÓN GENERAL DE LOS EQUIPOS Y SU BUEN FUNCIONAMIENTO.

1.4 PREGUNTAS DE INVESTIGACIÓN

• ¿CÓMO INSPECIONAMOS EL ÁREA DE TRABAJO?
• ¿QUÉ MARCAS DE LOS MATERIALES SERÍAN LAS MÁS ADECUADAS?
• ¿CÓMO REALIZAMOS LA REVISIÓN DEL SISTEMA ELÉCTRICO Y EN QUE NOS
BASAMOS?
• ¿CÓMO REALIZAMOS LA REVISIÓN DEL SISTEMA DE TRANSMISIÓN Y EN QUE NOS
BASAMOS?
• ¿CÓMO REALIZAMOS LA REVISIÓN DEL MOTOR?
 • ¿CÓMO REALIZAMOS LA REVISIÓN DEL SISTEMA HIDRÁULICO Y EN QUE NOS
BASAMOS?
• ¿CÓMO REALIZAMOS LA REVISIÓN DE LOS EQUIPOS Y EN QUE NOS BASAMOS?

1.5 JUSTIFICACIÓN

Debido a la alta demanda de los minerales que se producen en Antamina, han

decidido adquirir 30 camiones mineros 797F CATERPILLAR y con el fin de prevenir
posibles averías y evitar contratiempos en la producción, han solicitado nuestro
servicio especializado.

Somos una empresa con más de 20 años de experiencia en el rubro del

mantenimiento de equipos pesados, con especialista en los distintos sistemas del
equipo, es decir somos una empresa completa y nos damos a conocer por
recomendaciones de nuestros clientes satisfechos por nuestros servicios.
CAPITULO ll
2.1 Inspeccionar el área de trabajo.
Ya que Este trabajo se realizará en la unidad minera Antamina, necesitaremos un área
adecuada para realizar el mantenimiento preventivo a los 30 camiones mineros 797F
CATERPILLAR.
Dicho lugar debe contar con todas las medidas de seguridad adecuadas para
salvaguardar la salud y la integridad de nuestros colaboradores, de los equipos y de
herramientas a usar, teniendo en cuenta las normas ISO 14001 / 2015 y del
reglamento de la ley minera, además del reglamento interno – Antamina, donde
nos dice que al trabajar en una falda de cerro debemos de dejar un espacio de mínimo
2 metros entre el inicio del cerro y al final del cerro esto para, en caso de derrumbe no
perjudicar ni a los trabajadores ni a los bienes materiales, además se establece que el
personal del área mecánica debe trabajar en un área limpia ordenada, amplia, libre de
posibles derrumbes con sus respectivas rutas de escape si se da el caso, debe estar
circulada, debe contar con sombra, área libre exclusivamente para reunirse en caso de
sismos o emergencias de la misma gravedad.

Como siguiente paso, de acuerdo con la nueva norma ISO 45001, al igual que su
predecesora en cuanto a la seguridad y salud en el trabajo, OHSAS 18001, cada
trabajador debemos realizar el llenado del IPERC, identificando peligros y riesgos antes
de iniciar nuestras labores, para empezar debemos realizar la vuelta al gallo a los
vehículos teniendo en cuenta que cada vehículo tenga los tacos puestos en los
neumáticos para evitar que el vehículo se mueva en caso se presente alguna falla con
los frenos, se debe realizar también la inspección de los equipos y herramientas que
se van a usa, como la camilla deslizante, pistolas o llaves de impacto, multímetros,
caudalímetro, reloj de mediciones, compresimentro, calibrador, extractor de filtros,
llaves, etc.
Además de acuerdo con la norma OHSAS 18001, que su misión es velar por la
seguridad y salud del trabajador en todas las áreas y resaltan mucho la exigencia del
uso de los EPP adecuado para los trabajadores de acuerdo con el trabajo a realizar,
como casco, zapatos de seguridad. con punta de acero y/o zapatos dieléctricos, arnés,
guantes, lentes, mameluco con cintas reflectivas, tampones para oídos.
2.2 Elección de materiales.

La elección de unos materiales de calidad nos garantiza un óptimo trabajo de las

máquinas
usando unos repuestos originales de la misma concesionaria Caterpillar, aunque
también existen materiales alternativos de alta calidad como lo es en filtros (Fleetguard,
Donaldson)
que son estandarizados al requerimiento de fábrica, en lubricantes los alternativos de
calidad
deber ser: Movil delvac, Liqui Moly, Castrol,Shell.
La elección de estos materiales se debe al desempeño que han demostrado al estar
expuestos al trabajo en diferentes tipos de ambientes, demostrando resultados
favorables.
En herramientas llevaríamos: trapos, alicates, desarmadores, martillo, kit antiderrame,
extractor de filtros, llaves milimétricas, dados, palanca, barriles de contenedores de
aceite, EPP.

2.3 Revisión del sistema eléctrico.

El proceso de revisión eléctrica es importante porque mediante este proceso

descartamos y prevenimos el mal estado de un equipo, usando herramientas como:
multitester, osciloscopio.
Punta lógica, scanner.
Mediante las anomalías y caídas de tensión se da previo aviso de que un equipo no
está funcionando correctamente y así prevenimos que el equipo falle y produzca horas
muertas y retrasos en el ambiente laboral.
2.4 Sistema de transmisión.
Se procede a la medición de la presiones establecidas por el manual de fabricantes
CATERPILLAR.
Más que todo se le hace un proceso de asentamiento de los componentes de la máquina.
El sistema de transmisión es el conjunto de piezas que tienen la función de crear la energía
térmica que genera el motor en energía mecánica que las ruedas necesitan para el
movimiento. En pocas palabras, El sistema usa la potencia producida por la combustión de
las ruedas para el movimiento del vehículo.
En este sistema, muchas piezas toman un rol importante, por ejemplo; el embrague, separa
o junta el movimiento giratorio del motor con el cambio de marchas; la caja de cambios, que
viene a ser un dispositivo mecánico que se utiliza para aumentar el par de salida o cambiar
la velocidad de un motor; el grupo reductor, es donde verdaderamente se produce la
desmultiplicación o reducción para que el vehículo se desplace; etc.
Cuando la energía se transmite, el motor logra adaptarse a las necesidades que necesitan
el vehículo. Esta transmisión debe ser capaz de ajustarse a la velocidad, la resistencia del
aire, el tipo de carretera y la carga que debe soportar, por lo tanto, es importante usar el
aceite que especifica el manual, el aceite universal para estas transmisiones SAE 0W-20.
2.5 Revisión del motor.
Teniendo en cuenta las características del MOTOR:
POTENCIA BRUTA: SAE 2983 KW
J1995
MODELO DE MOTOR Cat® C175-20

POTENCIA NETA: SAE J1349 2828 kW

VELOCIDAD NOMINAL 1750 rpm

EMISIONES Cumplimiento con la EPA de EE.UU. Donde corresponda, el Motor

Cat C175-20 cumple con las normas de emisiones de la EPA de
EE. UU. La opción de motor Tier 4 está disponible para cumplir
con las normas de emisiones Tier 4 final.
CALIBRE 175 mm

CARRERA 220 mm

CILINDRADA 106 L

Procedemos a verter aceite SAE 15w40 en cantidad de 417 litros en el camión minero
Medimos la compresión del motor con un compresimetro.
Tiene 4 tiempos de combustión:
- Admisión. - El pistón baja y entra la mezcla al cilindro.
- Compresión. - El pistón sube y comprime la mezcla.
- Explosión. - La chispa de la bujía hace explotar la mezcla y se produce la mezcla
que hace bajar el pistón.
- Escape. - El pistón sube para sacar los gases quemados.
El motor de combustión interna consta de cilindros, pistones, inyectores de combustible y
bujías de precalentamiento. Combinados, estos componentes queman combustible y dejan
salir los gases de escape de los cilindros. Al repetir el proceso, crea energía que impulsa el
automóvil.
2.6 Sistema hidráulico.
Lo general del sistema Hidráulico: Es posible encontrar información adicional
referente a la descripción y operación de los componentes individuales bajo los
distintos circuitos del sistema; tales como el circuito de elevación, el circuito de la
dirección y el circuito de freno hidráulico.

Módulo De La Bomba hidráulica

Las bombas hidráulicas están montadas en una estructura modular detrás del
alternador de tracción. El módulo de la bomba también contiene la válvula de
elevación operada por piloto, que controla la operación de los cilindros de elevación
durante las operaciones de volteo de la tolva. Un múltiple sobre el centro contiene
válvulas internas usadas para asegurar una suave operación y máxima vida útil de los
cilindros de elevación.

El múltiple sobre el centro también proporciona accesorios de desconexión rápida

para permitir la operación del circuito de elevación mediante una fuente hidráulica
externa o para utilizar el circuito de elevación del camión para voltear la carga desde
un camión con problemas. El líquido hidráulico que escapa bajo presión puede tener
la fuerza suficiente como para penetrar la piel de una persona. Esto puede causar
serios daños e incluso la muerte si no se recibe tratamiento médico inmediato por
parte de un profesional familiarizado con este tipo de lesiones. Siempre mantenga
una completa limpieza al abrir cualquier conexión hidráulica. Asegúrese que todas las
líneas del sistema estén tapadas mientras se desmonta el componente del camión.

Se usa el aceite telux 68 medición de desgaste, las herramientas a usar serian:

caudalímetros, relojes medidores de presión hidráulica, llave stilson, entre otros.

2.7Equipos y su funcionamiento:
Hacer la última revisión y equiparar que las presiones del equipo estean bajo los
parámetros establecidos por fabrica según el manual, se usan también Martillos
hidráulicos, Pulverizador, Cortadores de hormigón, Mordazas de hormigón, Cortadores de
acero, Pinzas bivalvas, Imanes de excavadora, Apisonadoras.
los elementos principales son el motor o fuerza motriz; palas, baldes y cuchillas; ruedas
neumáticas o de oruga y sistemas hidráulicos, entre otros.
la máquina pesada es un vehículo automotor que cuenta con la alta capacidad para
realizar trabajos difíciles el cual es usado en para obras de construcción, minas y
canteras, pavimentación y parcheo, demolición, obras públicas. Entre otros.
Camión tolva: Otro vehículo sumamente versátil es el camión tolva el cual sirve para el
transporte de grandes cantidades de material, como tierra, escombros o materiales
pétreos como granito o concreto.
Capitulo lll
 3 METODOLOGÍA
3.1 INFORMAR: Conjuntamente planteamos “El mantenimiento de los 30
vehículos”, ya que contamos solo con profesionales en mantenimiento, electricistas,
mecatrónicos, etc. De esa manera buscamos darle un servicio de calidad a nuestros
clientes, para este trabajo debemos de informarnos todos del manual de fabricante
para retroalimentar nuestro conocimiento.

3.2 PLANIFICAR: Nos dividimos el trabajo de iniciar nuestras labores de

mantenimiento cada uno en la especialidad que le corresponde, acordando en que
ingresaríamos el 01 de agosto a la unidad minera para iniciar nuestras labores el 02
de agosto, realizar el mantenimiento en el plazo de 30 días y después de eso
tenemos 03 días para probar los vehículos, en el caso no hubiera ninguna
observación damos por concluido nuestro servicio.

• OBJETIVO ESPECIFICO 2.1: Llontop

Diaz Daniel.
• OBJETIVO ESPECIFICO 2.2: Pizarro
Ruiz Rodrigo.
• OBJETIVO ESPECIFICO 2.3: Pizarro
Ruiz Rodrigo.
• OBJETIVO ESPECIFICO 2.4: Flores
Garay, Israel David
• OBJETIVO ESPECIFICO 2.5: Flores
Garay, Israel David
• OBJETIVO ESPECIFICO 2.6: Tafur
Irrazabal, José Jair
• OBJETIVO ESPECIFICO 2.7: Tafur
Irrazabal, José Jair
3.3 DECIDIR: una vez acordado los pasos a seguir y divididos los trabajos en partes
iguales además de cada uno en su especialidad y cada quien con sus herramientas
y/o equipos que necesiten y soliciten, pasamos a escucharnos a cada uno si hay
alguna observación, aporte adicional o algún desacuerdo, una vez solucionado
dudas o inconvenientes todos conjuntamente y en compromiso decidimos establecer
una buena atención para nuestros clientes, de qué forma se llevaría a cabo el
proyecto con calidad y profesionalismo.

3.4 EJECUTAR: Damos inicio a lo decidido en la reunión, y todos los integrantes

con sus respectivas herramientas, equipos y EPP’s iniciamos cada uno con nuestro
trabajo.

3.5 CONTROLAR: cada uno de los integrantes realiza específicamente lo que se

acordó:

• Llontop Diaz Daniel, planificar OBJETIVO ESPECIFICO 2.1

• Pizarro Ruiz Rodrigo, decidir OBJETIVO ESPECIFICO 2.2
• Pizarro Ruiz Rodrigo, ejecutar OBJETIVO ESPECIFICO 2.3
• Flores Garay, Israel David, controlar OBJETIVO ESPECIFICO 2.4
• Flores Garay, Israel David, informar OBJETIVO ESPECIFICO 2.5
• Tafur Irrazabal, José Jair, valorar OBJETIVO ESPECIFICO 2.6
• Tafur Irrazabal, José Jair, valorar OBJETIVO ESPECIFICO 2.7

Y en conjunto con nuestro supervisor controlamos durante 3 días que los vehículos que ya
pasaron la revisión preventiva inicien su trabajo sin ninguna falla.

3.6 VALORAR:

El profesor revisa en cada clase el avance del proyecto junto a los integrantes, nos da las
pautas necesarias para nutrir más el proyecto también nos aconseja como dar una buena
explicación al momento de parafrasear.
CAPITULO lV
4.1 ASPECTOS ADMINISTRATIVOS.

MÁQUINAS EQUIPOS HERRAMIENTAS MATERIALES

pistolas o llaves Alicates Cables
de impacto
montacargas Compresor de aire Desarmadores Cinta aislante
osciloscopio Cutter Interruptores
Scanner Wincha puller tomacorrientes
grúa multitester Guantes Pantallas led
Gata hidraulica Multímetro transformadores
Prensa hidraúlica Buscapolos Caja general
Elevador Motor alimentador alicates Overoles termicos
hidraúlico Mesa Dados de pulgada Llaves diferenciales
organizadores palancas guantes

RECURSOS HUMANOS TAREAS TIEMPO COSTO

Inspección de
Llontop Diaz Daniel
seguridad y P.R del 30 días
S/20 000.00
área de trabajo

Revisión del sistema

Flores Garay Israel 20 días S/120 000.00
De transmisión

Revisión del correcto

Flores Garay Israel funcionamiento del 20 días S/320 000.00
motor

Pizarro Ruiz Rodrigo Elección de los

15 días S/560 000.00
mejores materiales

Pizarro Ruiz Rodrigo Revisión del sistema

15 días S/450 000.00
eléctrico

Tafur Irrazabal José Revisión del sistema

15 días S/380 000.00
hidraúlico

Equipo y su
Tafur Irrazabal José funcionamiento Check 4 días cortesia
list
4.2 CONCLUSIONES.

- La operación de maquinaria pesada siempre será un aportarte de importancia en el

desarrollo de actividades laborables del ser humano y siempre existen peligros y/o
riesgos, tanto para los trabajadores, vienes materiales, la estabilidad de la empresa, la
comunidad y la infraestructura. Así que concluimos que la seguridad y la prevención de
accidentes es lo mas importante antes, durante y al finalizar nuestras labores diarias.

- La supervisión constante de máquinas, equipos, herramientas y materiales son uno de

los procedimientos más importantes antes de iniciar nuestras labores, para la prevención
de accidentes al ser humano, el medio ambiente y los bienes materiales.

- Hoy en día la maquinaria pesada es muy utilizada y solicitada, ya que los distintos
trabajos en la construcción requieren de una gran cantidad de fuerza motriz, la maquinaria
pesada es utilizada no solo en el sector de la construcción sino que también es muy
utilizado en la exploración de las actividades mineras y a la vez en la agricultura, es por
ello la necesidad de conocer de manera detallada acerca de ellas, la maquinaria pesada
esta compuesta por distintas maquinas rodantes las cuales son utilizadas en la
construcción o en la minería.

- La elección de unos materiales de calidad nos garantiza un óptimo trabajo de las

máquinas usando unos repuestos originales de la misma concesionaria Caterpillar,
aunque también existen materiales alternativos de alta calidad como lo es en filtros
(Fleetguard, Donaldson) que son estandarizados al requerimiento de fábrica.

- El sistema de transmisión es el conjunto de piezas que tienen la función de crear la

energía térmica que genera el motor en energía mecánica que las ruedas necesitan para
el movimiento. En pocas palabras, El sistema usa la potencia producida por la combustión
de las ruedas para el movimiento del vehículo.

- Dentro de cada maquinaria se encuentran distintos tipos de ellas ya sea por sus
dimensiones o por la superficie en la cual se desea trabajar para el uso de cada una de
dicha maquinas es necesario contar con una persona capacitada para realizar maniobras
adecuadas en las obras civiles con el fin de evitar accidentes, además de ello se debe
tener en cuenta que para utilizar la maquinaria es necesario contar con un medio de
transporte para llevarla de un lugar a otro debido a que por sus dimensiones no puede
circular con facilidad junto con otros vehículos, a la vez también cabe destacar que la
maquinaria debe tener un correcto mantenimiento tanto del motor así como cada una de
las partes que lo conforman ya que de no ser adecuado podría generar problemas.

-El funcionamiento de este camión cada vez es más electrónico, por lo que cada vez
salen más delicadas , pero eso es parte de el avance de la tecnólogia, como bien se sabe
ya muy pronto llegarán las maquinas con motor eléctrico , es solo acoplarse a nuevos
sistemas.

-El camión minero 797F CATERPILLAR a pesar de sus dimensiones, su funcionalidad

sigue siendo igual al de un camión de tamaño promedio, su conducción es la misma, cada
vez se parece más a un juego de pley, versátil tamaño capaz de mover grandes
cantidades de mineral, una excelente opción para la mina.
4.3 RECOMENDACIONES.

-Ya que la seguridad y salud del personal en general es lo más importante seguida de la
salvaguardar el medio ambiente, se recomienda implementar nuevas medidas de
seguridad, al vehículo como la jaula antivuelco, circulina para áreas oscuras o socavón, kit
para derrames, en caso de derrame de combustible o aceites, capacitar constantemente a
los trabajadores en medidas de seguridad ya que hay veces que por costumbre el trabajo
se vuelve rutinario.

-Hacer su mantenimiento preventivo del motor lo realice cada 500 horas como lo
especifica manual.

-Utilizar personal calificado, ya que las fallas mecánicas se producen 50%error de fábrica
a 50% error humano.
-Realizar la sustitución del aceite hidraúlico a las 300 horas, preferible que el aceite sea el
de fábrica.
- Hacer el mantenimiento preventivo de la transmisión a las 300 horas exactas para evitar
el desgaste prematuro.

- Al presentar cualquier señal en el tablero, pare de inmediato la máquina y llame al área

de mantenimiento, para solucionar, ya que el costo será menor.

-Al iniciar y al finalizar su trabajo, que el operador deje bajar la revolución del motor,
mínimo 10 minutos, para evitar el desgaste prematuro del turbo.

-Al operador se le recomienda que siempre se de una vuelta por los alrededores de la
máquina, la famosa “vuelta del gallo” para así poder corroborar que no existe ningún tipo
de anomalías con la máquina.
4.4 REFERENCIAS BIBLIOGRÁFICAS.

-Gabriel Mancuzo (2020), Tipos de inspección de Mantenimiento.

Recuperado 9 de octubre de 2020.
https://blog.comparasoftware.com/inspeccion-de-mantenimiento/

-IPESA (2020) Mantenimiento de Maquinaria Pesada . Recuperado

22 de julio del 2020.
https://www.ipesa.com.pe/blog/mantenimiento-maquinaria-pesada/

- CATERPILLAR Distribudor de piezas originales .Recuperado 27

de julio de 2023.
https://parts.cat.com/es/catcorp/diagnostic-tooling#orderBy=0

- INACEX Centro de Entrenamiento Minero . Recuperado 27 de julio

2023.
https://www.scribd.com/document/334107772/Camion-Cat-797F

- CAT, CATERPILLAR, SAFETY.CAT.COM, Recuperado 27 de

julio 2023.
https://s7d2.scene7.com/is/content/Caterpillar/C782781

- CAT PARTS , mantenimiento de maquinaria pesada . Recuperado

16 de junio 2023.
https://www.youtube.com/watch?v=7v3i3boSZqI

- . © 2009 Caterpillar, Formulario de checklist . Recuperado

27 de julio 2023.
https://www.scribd.com/document/426925405/362498356-material-
checklist-camiones-mineros-777-797-caterpillar-pdf-pdf
