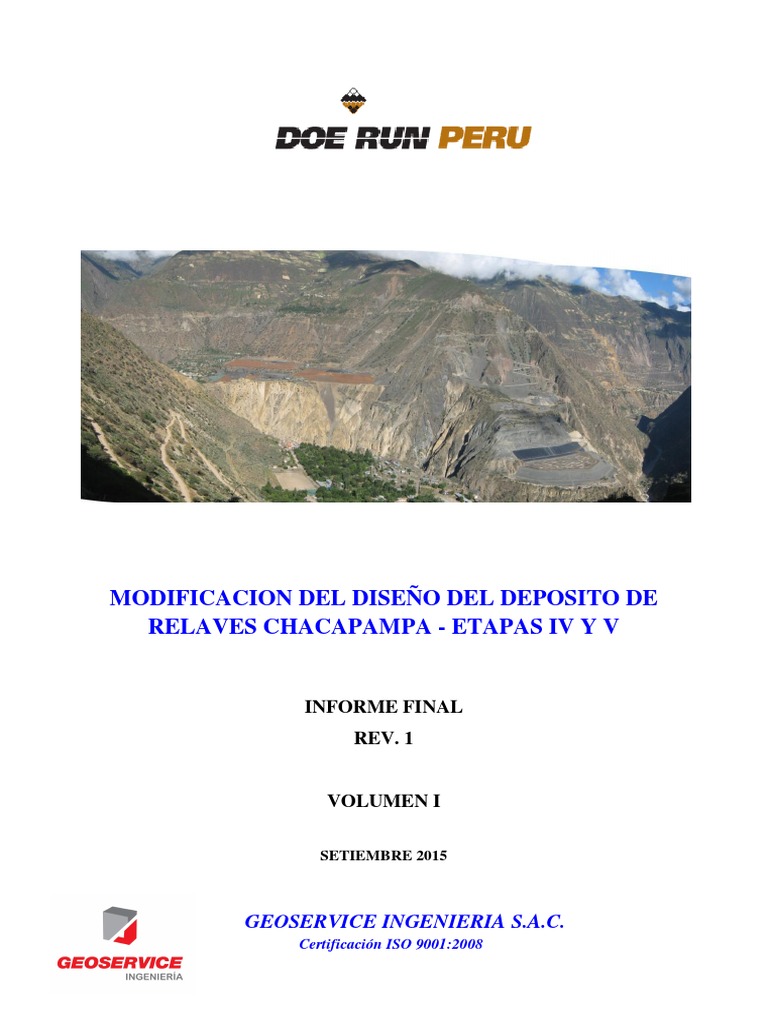

Volumen I

MODIFICACION DEL DISEÑO DEL DEPOSITO DE
RELAVES CHACAPAMPA - ETAPAS IV Y V
INFORME FINAL
REV. 1
VOLUMEN I
SETIEMBRE 2015
GEOSERVICE INGENIERIA S.A.C.

Certificación ISO 9001:2008
Oficina . Av. Víctor Andrés Belaunde 181- of. 303 San Isidro
Teléfono: 717-7061 /446-7882
E-mail: gerencia@geoserviceing.com
www.geoserviceing.com

INFORME FINAL
REV. 1
VOLUMEN I
Preparado para:
DOE RUN PERU S.R.L.
Distribución: OT : MI025-2014
1 Original : DOE RUN PERU S.R.L. Biblioteca : 108-056
1 Cd : DOE RUN PERU S.R.L.
1 Copia : Geoservice Ingeniería S.A.C.
Lima, Setiembre 2015

Oficina . Av. Víctor Andrés Belaunde 181- of. 303 San Isidro
Teléfono: 717-7061 /446-7882
E-mail: gerencia@geoserviceing.com
www.geoserviceing.com

INFORME FINAL
REV. 1
VOLUMEN I
Gerente de Proyecto: Boris Castillo Benavente
Coordinador del Proyecto: Andrés García Howell
Cliente: DOE RUN PERU S.R.L.
Rev. Hecho Por Descripción Fecha Revisado Aprobado
A A. Garcia Emitido para revisión Interna 01/06/15 Y. Chavez B. Castillo
B A. Garcia Emitido para el Cliente 12/06/15 Y. Chavez B. Castillo
0 A. Garcia Emitido para construcción 18/06/15 Y. Chavez B. Castillo
1 A. Garcia Emitido para construcción 15/09/15 Y. Chavez B. Castillo
Comentarios :
_________________________________________________________________________
6.1.1 RESUMEN EJECUTIVO

_______________________________________________________________________________________________________
MODIFICACION DEL DISEÑO DEL DEPOSITO DE RELAVES

CHACAPAMPA - ETAPAS IV Y V
6.1.1 RESUMEN EJECUTIVO
INDICE
1. GENERALIDADES ..............................................................................................................................................................................2
1.1 INTRODUCCIÓN.................................................................................................................................................................................2
1.2 OBJETIVOS ..........................................................................................................................................................................................3
1.3 ALCANCES ...........................................................................................................................................................................................3
2. CARACTERÍSTICAS GENERALES DE LA ZONA DEL PROYECTO .............................................................................................4
2.1 UBICACIÓN..........................................................................................................................................................................................4
2.2 CLIMATOLOGÍA .................................................................................................................................................................................6
2.3 GEOMORFOLOGÍA.............................................................................................................................................................................6
2.4 SITUACIÓN ACTUAL .........................................................................................................................................................................7
3. INGENIERÍA DEL PROYECTO..........................................................................................................................................................8
3.1 DEPÓSITO DE RELAVES CHACAPAMPA ETAPA IV....................................................................................................................8
3.1.1 EXCAVACIÓN DEL TERRENO NATURAL ............................................................................................................................................... 8
3.1.2 SISTEMA DE IMPERMEABILIZACIÓN DEL TERRENO NATURAL .......................................................................................................... 9
3.1.3 SISTEMA DE DRENAJE DE AGUAS INFILTRADAS ................................................................................................................................. 9
3.1.4 DEPÓSITO DE RELAVES ETAPA IV ...................................................................................................................................................... 10
3.2 DEPÓSITO DE RELAVES CHACAPAMPA ETAPA .................................................................................................................. 10
3.2.1 LIMPIEZA Y DESBROCE DE TERRENO NATURAL................................................................................................................................ 11
3.2.2 SISTEMA DE IMPERMEABILIZACIÓN DEL TERRENO NATURAL ........................................................................................................ 11
3.2.3 SISTEMA DE DRENAJE DE AGUAS INFILTRADAS ............................................................................................................................... 12
3.2.4 DEPÓSITO DE RELAVES ETAPA V ....................................................................................................................................................... 12
3.3 DEPOSITO DE MATERIAL ESTÉRIL ........................................................................................................................................... 13
3.4 ESTABILIDAD GEOQUÍMICA........................................................................................................................................................ 13
4. PRESUPUESTO ................................................................................................................................................................................ 14
_____________________________________________________________________________
108-041 1
_______________________________________________________________________________________________________
1. GENERALIDADES
1.1 INTRODUCCIÓN
DOE RUN PERU S.R.L, es propietario de la Unidad de Producción Cobriza, en la cual se

explota y produce concentrados de cobre que son extraídos de sus reservas mineras debidamente
concesionadas, mediante métodos de minado subterráneo (labores mineras subterráneas),
desarrollando sus labores de operación dentro del marco jurídico establecido en la Ley General
de Minería, por el Decreto Legislativo Nº 109 y su Reglamento aprobado por Decreto Supremo
Nº 025-82-EM/VM.
DOE RUN PERU S.R.L., dentro del marco de sus operaciones requiere continuar depositando
relaves en el depósito Chacapampa, para ello solicitó los servicios de Geoservice Ingeniería
S.A.C. para realizar la “Modificacion del diseño del Depósito de Relaves Chacapampa en
sus Etapas IV y V”, el cual estará enmarcado dentro de la reglamentación vigente del
Ministerio de Energía y Minas y no deberá representar peligro alguno para la salud y el medio
ambiente.
En la actualidad, la Unidad de Producción Cobriza, realiza un proceso de deshumedecido a los

relaves, que provienen de la planta metalúrgica, en el Depósito Deshumedecedor Norte. Estos
relaves deshumedecidos son transportados hacia el depósito de relaves Chacapampa para su
conformación y compactación. En la actualidad el depósito de relaves Chacapampa se encuentra
en proceso de conformación de la tercera etapa.
La conformación de las Etapas IV y V componen la Fase II de la sobreelevacion del depósito de

relaves; la Fase I correspondió a las Etapas I, II y III. Este expediente detalla los diseños de la
Fase II la cual comprende la sobreelevacion del depósito desde la cota 2255 hasta la 2400
msnm.
_____________________________________________________________________________
108-041 2
_______________________________________________________________________________________________________
1.2 OBJETIVOS
El siguiente informe, tiene por objetivo, realizar la ingeniería de detalle de la sobreelevacion del
depósito de relaves Chacapampa en su segunda fase. Dicha Fase tendrá las siguientes etapas:
Etapa IV
Etapa V
Los diseños estarán enmarcados dentro de la reglamentación vigente del ministerio de Energía y
Minas y que garantizará la protección del medio ambiente y la seguridad pública; por lo tanto,
las estructuras no deben fallar ante eventos hidrológicos y sísmicos extraordinarios con períodos
de retorno de 500 años.
1.3 ALCANCES
Para el cumplimiento de los objetivos anteriormente señalados el estudio contempla y cubre los
siguientes aspectos:
Revisión y Actualización de la topografía de la zona de estudio.
Revisión y Actualización del Estudio hidrológico.
Revisión y Actualización del Estudio geológico e hidrogeológico.
Revisión y Actualización del Estudio de peligro sísmico.
Revisión y Actualización del Estudio geotécnico.
Realizar investigaciones geotécnicas complementarias de campo y ensayos laboratorio

con la finalidad de verificar las condiciones geotécnicas de los relaves, que serán
utilizados como material para la conformación del terraplenes.
Diseño a nivel de detalle de las obras civiles para el depósito de relaves

deshumedecidos compactados Chacapampa.
Diseño de la instrumentación geotécnica
_____________________________________________________________________________
108-041 3
_______________________________________________________________________________________________________
Especificaciones Técnicas
Manual de aseguramiento de la calidad
Manual de operaciones y contingencias
Planos a nivel de detalle.
2. CARACTERÍSTICAS GENERALES DE LA ZONA DEL PROYECTO
2.1 UBICACIÓN
Ver Plano : MI025-2014-PG-01
El área de estudio se encuentra ubicada en Pampa Coris, hacia el lado norte del Depósito de
relaves Chancadora Sur (Ex- Limonar) a 2300 msnm sobre la margen izquierda del río Mantaro.
Políticamente pertenece al distrito de San Pedro de Coris, provincia de Churcampa, región
Huancavelica.
Departamento : Huancavelica.
Provincia : Churcampa.
Distrito : San Pedro de Coris
Centro Poblado : Pampalca, (Expansión)
Sectores : Expansión, Chacapampa, Limonar.
El acceso principal al área a la zona del proyecto es la siguiente:
Lima – La Oroya – Huancayo – Desvío Izcuchaca = 307 km (carretera asfaltada)
Desvío Izcuchaca – Pampas – Cobriza = 173 km (carretera afirmada)
_____________________________________________________________________________
108-041 4
_______________________________________________________________________________________________________
Figura N° 1: Macro localización del Proyecto
_____________________________________________________________________________
108-041 5
_______________________________________________________________________________________________________
2.2 CLIMATOLOGÍA
La climatología de la zona de Cobriza tiene variación estacional, durante los meses de Junio a
Octubre siendo las temperaturas mayores y más fluctuantes, y en los meses de Diciembre a
Abril son más estables y bajas. Se estima que en Cobriza la temperatura media anual es de 25 -
30 ºC. (J.Tovar 1998).
La humedad relativa se caracteriza por ser normal a seca, el promedio anual es de 70%, siendo
los meses de Enero a Marzo los más húmedos, y los meses de Mayo a Noviembre los más
secos.
El gradiente regional de evaporación aumenta con la altitud, la lámina de evaporación promedio

calculado para la zona de Cobriza es de 878.6 mm/año. (BISA, 2010), las mayores
evaporaciones ocurren de Junio a Octubre.
La época de mayor precipitación ocurre entre los meses de Diciembre a Marzo, siendo Enero, el
más lluviosos alcanzando el 88% de la precipitación anual. Por otro lado la época de estiaje
ocurre entre Junio a Septiembre, en dicha época precipita el restante 12%. La lámina de
precipitación media anual en Cobriza es de 619.3 mm/año (BISA, 2010). La intensidad de las
tormentas periódicas, aceleran el proceso de erosión de suelos en las empinadas laderas.
2.3 GEOMORFOLOGÍA
El área involucrada por el depósito de relaves Chacapampa, morfológicamente se emplaza en

una antigua terraza de origen coluvial; ubicada en la margen izquierda por encima del río
Mantaro.
Por encima de la terraza se observan laderas con pendientes muy abruptas, afloramientos de
rocas del grupo Tarma (pizarras, lutitas pizarrosas) y depósitos de escombreras.
_____________________________________________________________________________
108-041 6
_______________________________________________________________________________________________________
2.4 SITUACIÓN ACTUAL
Actualmente, en la zona Chacapampa, se pueden identificar dos (02) estructuras de

almacenamiento de material:
Depósito de relaves
Botadero temporal
Actualmente se está llevando a cabo la conformación de la Etapa III del depósito de relaves
Chacapampa, etapa en la cual se deposita el relave desde la cota 2195 msnm hasta la cota final
de 2255 msnm según el proceso de sobre elevación proyectado por Geoservice Ingeniería el año
2010.
EL material proveniente de la excavacion de la Fase II y de la remocion del botadero temporal,

sera conformado en el depósito de material esteril.
_____________________________________________________________________________
108-041 7
_______________________________________________________________________________________________________
3. INGENIERÍA DEL PROYECTO
3.1 DEPÓSITO DE RELAVES CHACAPAMPA ETAPA IV
Las obras que componen el depósito de relaves Chacapampa en la Etapa IV son:
Excavación del terreno natural
Sistema de impermeabilización del talud excavadoDepósito de relaves Etapa IV
Sistema de drenaje de aguas infiltradas
Sistema de drenaje de aguas superficiales
3.1.1 EXCAVACIÓN DEL TERRENO NATURAL
Ver planos (MI025-2014-CH-01 a MI025-2014-CH-03)
La Etapa IV contará con una geomembrana HDPE 1.5 mm la cual evitará el ingreso de aguas
infiltradas al terreno. Es así como mediante la excavación del terreno se busca adecuar el mismo
de tal manera que no se produzca punzonamientos en la geomembrana que provoquen su
ruptura. La excavación del terreno natural mostrará un talud variable, así mismo se excavarán
zanjas para el anclaje de los geosintéticos.
La excavación tendrá las siguientes características geométricas:
Talud de excavación en suelo: VARH : 1.00V
Talud de excavación en roca: 0.50H : 1.00V
Volumen de excavación: 211,960.10 m3
Área de excavación: 60,251.40 m2
Cota máxima: 2,350 msnm
Cota mínima: 2,255 msnm
Ancho de acceso: 9.75 m
Bombeo de Acceso: 2%
_____________________________________________________________________________
108-041 8
_______________________________________________________________________________________________________
Para la Etapa IV se proyecta realizar un acceso de construcción, el cual tendrá un ancho de 9.75
metros y permitirá el paso de vehículos en ambos sentidos, durante la construcción de cada
Etapa.
3.1.2 SISTEMA DE IMPERMEABILIZACIÓN DEL TERRENO NATURAL
Ver planos (MI025-2014-CH-07 y MI025-2014-CH-08)
Para el control de aguas de infiltración en el terreno natural, se ha proyectado un sistema de

impermeabilización compuesto por una geomembrana HDPE texturada en una cara de 1.5 mm
de espesor colocada en paños sobre geotextil no tejido 300gr/m2, tal como se muestra en los
planos adjuntos. La impermeabilización del terreno en la Etapa IV se realizará tanto en la base
como en el talud, es decir, en toda superficie del terreno natural que entre en contacto con el
relave, con la finalidad que este sistema, junto al sistema de drenaje de aguas de infiltración,
proteja al terreno natural de posibles infiltraciones de agua que ocasionen algún daño a la
estabilidad física del depósito. En cada banco conformado en la excavación se deberá tener una
zanja de anclaje. Se colocará un anclaje en la cota 2340 msnm con la finalidad de que sirva de
empalme de la impermeabilización de la Etapa V.
3.1.3 SISTEMA DE DRENAJE DE AGUAS INFILTRADAS
Ver planos MI025-2014-CH-09, MI025-2014-CH-10, MI025-2014-CH-14 y MI025-2014-

CH-15
El sistema de drenaje de aguas de infiltración de la Etapa IV es un sistema tipo espina de

pescado que tendrá como drenes colectores tuberías HDPE perforadas de diámetro 4'' y el dren
principal será una tubería HDPE no perforada de diámetro 6'' que transportará las aguas hacia
una caja colectora. Finalmente, las aguas serán conducidas por el talud hacia la poza mediante
una tubería HDPE no perforada de diámetro 8''.
Este sistema de drenaje estará emplazado en dos plataformas, la más baja se encontrará en la
plataforma ubicada entre la Etapa III y la Etapa IV, y la más alta será emplazada en la cota más
elevada de la Etapa IV. El sistema espina de pescado será colocado en las plataformas con
cotas: 2255 msnm y 2315 msnm, asegurando el drenaje de las aguas de infiltración.
_____________________________________________________________________________
108-041 9
_______________________________________________________________________________________________________
3.1.4 DEPÓSITO DE RELAVES ETAPA IV
Ver planos (MI025-2014-CH-11 a MI025-2014-CH-13) y (MI025-2014-CH-16 y MI025-

2014-CH-18)
El Depósito de relaves Chacapampa es una estructura conformada por los relaves

deshumedecidos y compactados provenientes del Deshumedecedor Norte y Deshumedecedor
Chancadora, luego de un proceso de filtrado de relaves. Dentro de la conformación del depósito
de relaves se construirá un camino de acceso desde la cota más baja a la cota más alta, el cual se
emplazará en la superficie del relave y tendrá un tramo que recorrerá terreno natural. Finalmente
empalmará con el acceso de la Etapa V.
La conformación del relave en la Etapa IV se realizará desde la cota 2255 msnm hasta una cota
máxima de 2340 msnm. En esta etapa se realizará el emplazamiento del sistema de drenaje tipo
espina de pescado en dos plataformas.
La conformación del material deshumedecido en el depósito de relaves tendrá las siguientes

características geométricas:
Talud de conformación con relave: 1.50H : 1.00V
Volumen de conformación con relave: 1'374,209.00 m3
Área de emplazamiento: 84,061.56 m2
Longitud del Acceso (de la cota 2255 hasta cota 2340): 890.00 m
3.2 DEPÓSITO DE RELAVES CHACAPAMPA ETAPA V
Las obras que componen el depósito de relaves Chacapampa en la etapa V son:
Limpieza y desbroce de terreno natural
_____________________________________________________________________________
108-041 10
_______________________________________________________________________________________________________
Sistema de impermeabilización del talud excavado
Depósito de relaves Etapa V
Sistema de drenaje de aguas infiltradas
Sistema de drenaje de aguas superficiales
3.2.1 LIMPIEZA Y DESBROCE DE TERRENO NATURAL
Ver planos (MI025-2014-CH-19 a MI025-2014-CH-21)
Análogo a la Etapa IV, la Etapa V contará con una geomembrana HDPE la cual evitará el
ingreso de aguas infiltradas al terreno. Es así como mediante la limpieza y desbroce del terreno
natural se busca adecuar el mismo de tal manera que se tenga una superficie libre de material
punzante y apta para ser recubierta con la geomembrana.
Los trabajos de limpieza y desbroce tendrán las siguientes características:
Área a disturbar: 32,925.72 m2
Ancho de acceso: 9.75
3.2.2 SISTEMA DE IMPERMEABILIZACIÓN DEL TERRENO NATURAL
Ver planos (MI025-2014-CH-22 y MI025-2014-CH-23)
Para el control de las aguas de infiltración en el terreno natural, se ha proyectado un sistema de

impermeabilización compuesto por una geomembrana HDPE texturada en una cara de 1.5 mm
de espesor colocada en paños sobre geotextil no tejido 300gr/m2, tal como se muestra en la
referencia de planos. La impermeabilización del terreno en la Etapa V se realizará tanto en la
base como en el talud, es decir, en toda superficie del terreno natural que entre en contacto con
el relave, con la finalidad que este sistema, junto al sistema de drenaje de aguas de infiltración,
proteja al terreno natural de posibles infiltraciones de agua que ocasionen algún daño a la
estabilidad física del depósito. La parte más baja del pie del talud recubierta con geomembrana
_____________________________________________________________________________
108-041 11
_______________________________________________________________________________________________________
se unirá mediante soldadura por extrusión a la geomembrana de la Etapa IV (cerca a la zanja de

anclaje), con la finalidad de asegurar la impermeabilización total depósito.
3.2.3 SISTEMA DE DRENAJE DE AGUAS INFILTRADAS
Ver planos MI025-2014-CH-27, MI025-2014-CH-28, MI025-2014-CH-32 y MI025-2014-

CH-33
El sistema de drenaje de aguas de infiltración de la Etapa V es un sistema tipo espina de pescado

que tendrá como drenes colectores tuberías HDPE perforadas de diámetro 4'' y el dren principal
será una tubería HDPE no perforada de diámetro 6'' que transportará las aguas hacia una caja
colectora. Finalmente, las aguas serán conducidas por el talud hacia la poza mediante una
tubería HDPE no perforada de diámetro 8''.
Este sistema de drenaje estará emplazado en dos plataformas, la más baja se encontrará en la
cota 2360 msnm y la más elevada en la cota 2380 msnm.
3.2.4 DEPÓSITO DE RELAVES ETAPA V
Ver planos (MI025-2014-CH-24 a MI025-2014-CH-26), (MI025-2014-CH-29 a MI025-

2014-CH-31) y (-2014-CH-34 a MI025-2014-CH-36)
El Depósito de relaves Chacapampa Etapa V es una estructura conformada por los relaves
deshumedecidos y compactados provenientes del Deshumedecedor Norte y Deshumedecedor
Chancadora, luego de un proceso de filtrado de relaves. La conformación del relave en la Etapa
V se realizará desde la cota 2340 msnm hasta una cota máxima de 2400 msnm y contará con un
camino de acceso que empalmará con el acceso de la Etapa IV.
La conformación del material deshumedecido en el depósito de relaves tendrá las siguientes

características geométricas:
Talud de conformación con relave: 1.50H : 1.00V
_____________________________________________________________________________
108-041 12
_______________________________________________________________________________________________________
Volumen de conformación con relave: 1'770,969.50 m3
Longitud del Acceso (de la cota 2340 hasta cota 2400): 552.14 m
3.3 DEPOSITO DE MATERIAL ESTÉRIL
Ver plano MI025-2014-BT-01
Con la finalidad de depositar el material excedente proveniente de la excavación del terreno

natural, se proyectó un deposito denominado Deposito de Material Esteril.
El depósito de material estéril se conformará con el material proveniente de la excavación de las

Etapas IV y V. Las características generales del Botadero de material estéril se presenta a
continuación:
Volumen del depósito: 274,650.30 m3
Cota mínima: 2,307.00 msnm
Cota máxima: 2,450.00 msnm
Talud: 1.5H : 1.0V
Altura entre banquetas: 22 m
Ancho de banquetas: 6.00 m
Longitud de Acceso: 1722.0 m
Ancho de Acceso: 6 m
3.4 ESTABILIDAD GEOQUÍMICA
Ver plano MI025-2014-CO-01
La estabilización geoquímica del depósito de relaves, está asociada a la colocación de

coberturas, cuya complejidad está en función del potencial de generación de drenaje ácido
(DAR) de los materiales que lo conforman.
_____________________________________________________________________________
108-041 13
_______________________________________________________________________________________________________
Por tratarse de un componente ubicado en áreas donde la vegetación es esporádica, la cobertura

tendrá una cubierta de top soil.
Los criterios de diseño de cobertura toman en cuenta el tipo de topografía (talud, entorno, etc.),
así como coberturas muy simples hasta una cubierta especial para áreas donde exista eminente
peligro de elementos tóxicos como generadores de aguas ácidas.
4. PRESUPUESTO
Para la construcción del depósito de relaves Chacapampa en su segunda fase, se

proyecta el siguiente costo que se muestra a continuación:
COSTO POR COSTO POR

FASES ETAPAS
ETAPA ($) FASE ($)
ETAPA IV 3'196,313.06
FASE II 4'024,218.48
ETAPA V 827,905.42
El costo total del proyecto será 4'024,218.48 dólares americanos.
_____________________________________________________________________________
108-041 14
_________________________________________________________________________
6.1.2 CRITERIOS DE DISEÑO

________________________________________________________________
___________________________________________
____
MODIF
FICACION
N DEL DIS
SEÑO DEL
L DEPOSIT
TO DE REL
LAVES
CH
HACAPAM
MPA - ETA
APAS IV Y V
6.1.2 CRIT
TERIOS DE
E DISEÑO
INDICE
1. INTRODUCC
I CION ............................................................................................................................................ 2
2. CRITERIOS D
C GENERALES ....................................................................................................... 2
DE DISEÑO G
3. CRITERIOS D
C DE DISEÑO E S ..................................................................................................... 2
ESPECÍFICOS
4. NORMAS TÉ
N A...................................................... 3
CNICAS, GUÍÍAS DE REFERENCIA Y BIIBLIOGRAFÍA
5. INFORME TÉ
I ÉCNICO DE T A .................................................................................................... 6
TOPOGRAFÍA
6. INFORME TÉ
I ÉCNICO DE H A ..................................................................................................... 6
HIDROLOGÍA
7. INFORME TÉ
I ÉCNICO DE G LOGÍA ................................................................. 11
GEOLOGÍA E HIDROGEOL
8. INFORME DE
I DE PELIGRO SÍSMICO .................................................................................. 13
E ESTUDIO D
9. INFORME TÉ
I GEOTECNIA ..................................................................................................... 15
ÉCNICO DE G
Anexxos
Anexxo I: Estúdioo de Topogrrafia
Anexxo II: Estudiio de Hidrollogía
Anexxo III: Estud

dio de Geoloogía e Hidroogeología
Anexxo IV: Estud

dio de Estud
dio de Peligrro Sísmico
Anexxo V: Estudiio de Técnicco de Geoteccnia
Anexxo VI: Planoos de estúdioos básicos
_______________________________________________
_________________________________
_____
108-056 1
________________________________________________________________
___________________________________________
____
1. INTRODUC
CCION
El disseño de las estructuras

e c
contempladas
s en el estud
dio han sido desarrolladaas sobre la baase de
criterrios de diseñño que se esttablecieron al
a inicio del proyecto, y que han sidoo actualizado
os por
estuddios posteriorres durante el
e desarrollo del
d mismo.
El Diiseño del deppósito de Rellaves Chacappampa, conteemplará los siguientes

s criiterios de disseño:
2. CRITERIOS
C S DE DISEÑ
ÑO GENER
RALES
Norm
matividad Vigente:
V C
Cumplir con las disposiciones reglam
mentarias vig
gentes
viinculadas a la construccióón de las obrras proyectad
das.
Estab
bilidad Físicca: C
Cumplir con los criterios de estabbilidad acep
ptados
innternacionalm
mente para la
l construcciión de terrap
plenes
enn área de sism
micidad.
Uso de
d Materialees Locales: See ha procuraado el uso de materiales locales disponibles
y de caracteríssticas geotéccnicas apropiiadas.
Prod
ducción Proyyectada: D acuerdo a la proyección de D
De Doe Run-Div
visión
C
Cobriza, la producción
p d relave finno con la cu
de ual se
caalculará el tieempo de opeeración será dde 6,400 TM
MD.
Cuid
dado del Med
dio Ambiente: Prroyectar lass obras conn la finalidaad de reducir al
m
mínimo los im
mpactos al medio ambiennte.
3. CRITERIOS
C S DE DISEÑ
ÑO ESPECÍÍFICOS
Los criterios
c y parámetros
p de diseño proporciona
p ados por Dooe Run fuerron consideerados
en el presente estudio. A continuacióón se preseenta un ressumen de loos parámettros y
criterrios de diseñño considerrados:
Criteerios de diseeño específiicos
Produucción promeddio diaria de reelaves Total actual

a (Planta): 8,000.0
0 tmd
Produucción promeddio diaria de reelaves finos actual

a (Planta): 6,400.0
0 tmd
Relacción de vacíos promedio de los relaves deepositados en la relavera: 0.51
_______________________________________________
_________________________________
_____
108-056 2
________________________________________________________________
___________________________________________
____
Aceleeración máxim
ma del sismo con
c periodo dee retorno (Pr) de 475 años: 0.32
2g
Coeficiente sísmicoo para el análiisis de estabiliidad sísmico, promedio del rango 1/2 a 11/3
6g
0.16
de la aceleración
a m
máxima para unn periodo de retorno
r de 500
0 años.
Mínim
mo factor de seguridad de estabilidad
e en condiciones estáticas:
e 1.5
5
Mínim
mo factor de seguridad de estabilidad
e en condiciones sísmicas (pseuudoestático): 1.0
0
A coontinuación se indicann los datos operacionaales más im

mportantes dderivados de
d los
datoss antes menncionados:
 Densidadd de los relaaves compaactados : 2.25 tt/m3
 Gravedad específicaa de los relaaves : 3.68
Todoos los datoss antes indiicados son valores pro

omedios, proporcionaddos por Doee Run
(Estuudio elaboraado por BIS
SA), así com
mo los ensaayos de laboratorio y ccampo efecttuado
por Geoservice
G Ingeniería en
e Setiembrre de 2014.
Los criterios
c de diseño paraa los accesoos de serviciio son los siiguientes:
 Ancho de
d calzada : 10.000 m
 Radio dee giro mínim
mo : 15.000 m
 Pendientte máxima : 12.000 %
Los criterios
c de diseño paraa los accesoos durante laa construcciión son los ssiguientes:
 Ancho de
d calzada : 10.000 m
 Radio dee giro mínim
mo : 15.000 m
 Pendientte máxima : 12.000 %
4. NORMAS
N T
TÉCNICAS, GUÍAS DE
E REFEREN
NCIA Y BIB
BLIOGRAFÍÍA.
Norm
mas y Guías de Referenccia
En ell desarrollo del

d estudio see han empleaado las siguieentes guías de
d referencia y normas:
 ASTM Amerrican Societyy for Testinng Materialls (Sociedadd Americanaa de Pruebas de

M
Materiales).
 U.S. Departmeent of Transpportation Feddereal Highw
way Adminisstration FHW
WA.
 Normas Técniicas Peruanass NTP.
_______________________________________________
_________________________________
_____
108-056 3
________________________________________________________________
___________________________________________
____
 ACI Americann Concrete Innstitute (Instituto Americcano de Conccreto).
 NP
PDC Normaas Peruanas para
p el Diseñño de Carreteeras.
 IS
SO Internatioonal Organiization for Standardizattion (Organiización Internacional paara la
Normalizaciónn).
 Unnited States Bureau of Reclamation (USBR)
(
 US Army Corpp of Engineeers - Cuerpo de Ingeniero
os de los EE.UU.
 U.S. Bureau of
o Mines (US
SBM). (Oficinna de Mina de
d EE.UU).
 Geotechnical Engineering Office de Hong
H Kong (Oficina
( de Ingenieria
I G
Geotecnia de Hong
Kong)
 IT
TINTEC Insttituto de Inveestigación Teecnológica, Industrial
I y de
d Normas.
 Guuías del Minnisterio de Ennergía y Minnas Peruano:
- Guía
G de Cierrre de Minas.
- Guía
G Ambienntal para la Estabilidad
E d taludes de los depósitoos de Residuoos provenien
de ntes de
A
Actividades Mineras.
- Guía
G para el manejo de drenaje
d Ácidoo de Minas.
Bibliiografía de Referencia
R
 Diseño Geotéccnico
- Geotechnica
G al Engineerinng Handbookk - Ulrich Sm
motczyk 20022, Alemania.
- Fundamental
F ls Of Soil Beehavior Jamees Mitchell y Keniche Sooga 2005 USA
A.
- Foundation
F Vibration Analysis
A A Strength
S of Materials
M Appproach - J.. Wolf- A. Deeks
D
2
2004, Austraalia.
- Foundation
F E
Engineering Handbook - J. Wolf- A. Deeks 2004,, Australia.
- Theoretical
T S Mechannics Karl Terzzaghi 2001, USA.
Soil U
- Foundation
F A
Análysis andd Design – Jooseph E. Bow
wles 1997, USA.
U
 Prrocedimientoo ensayos de campo
- Handbook
H off Geotechniccal Investigattion and Dessign Tables - Burt Look 22007, Inglateerra.
- Geotechnica
G al Investigation Methods A Field Gu
uide for Geootechnical Enngineers - Roy
R E.
H
Hunt 2007, USA
U
 Diseño de Taluudes
- Slope
S stabilitty analysis and
a stabilizattion Y.M. Ch
heng, C.K. Lau 2008, US
SA.
- Geotechnica
G al Earthquakee Engineeringg Steven L. Kramer
K 19966, USA.
- Soil
S Strengthh and Slope Stability
S - J. Michael Dun
ncan y Stephhen Wright 22005, Canadaa
 Coomportamiennto de Suelos
- Unsaturated
U soil mechannics - Ning Luu, William Likos
L 2004, USA.
U
_______________________________________________ _________________________________
_____
108-056 4
________________________________________________________________
___________________________________________
____
- Soil
S Mechannics for Unsaaturated soils - D. Fredlun
nd 1993, USA
A.
 Diseño de Carrreteras
- Manual
M de caarreteras "Diiseño Geoméétrico" DG-2
2013
_______________________________________________
_________________________________
_____
108-056 5
________________________________________________________________
___________________________________________
____
5. INFORME TÉCNICO
T D TOPOG
DE GRAFÍA
Ver Anexo
A I : Estudio de
d Topograffía
Ver Plano
P : MI025-20014-TO-01 – Anexo VI
El Informe Técniico de Topoggrafía contem

mpla los trab
bajos de cam
mpo y gabinette efectuados para
la obbtención de los
l planos toopográficos que
q servirán
n de base parra la elaboraación del preesente
estuddio definitivoo, las actividaades realizaddas fueron lass siguientes:
 Ubicaciónn y monumeentación de puntos de co

ontrol horizoontal y vertiical en el áreea del
proyecto.
 miento topogrráfico detallaado del área de emplazam
Levantam miento del ddepósito de reelaves
Chacapam
mpa.
 Levantam
miento topoggráfico de investigacion
i nes geotécniicas (calicattas, perforacciones
diamantinnas, líneas dee refracción sísmica).
s
 Cálculo y ajustes de poligonales topográficass y elaboraciión de planoos de ubicaciión de
los puntos de control horizontal y vertical.
 miento de puuntos de relleeno topográfficos, elaborración de plaanos de detaalles y
Procesam
curvas dee nivel con eqquidistancia de 1.0 m. a escala
e adecuaada.
 Elaboraciión del inform
me Técnico de
d Topograffía.
Previio a los levanntamientos toopográficos, se ha solicittado al clientte la informaación de los puntos

p
de coontrol vertical y horizonntal cercanos al área deel estudio, así
a como plaanos existenttes de
mpresa mineera a proporrcionado las coordenadaas de puntoss de partida en el
refereencia. La em
sistem
ma local, los que se ubicaaron y verificcaron en cam
mpo su existeencia.
6. INFORME TÉCNICO
T D HIDROL
DE LOGÍA
Ver Anexo
A II : Estud
dio de Hidroología
Ver Planos
P : MI0225-2014-HI-001,02 y figura Nº1 – An
nexo VI
El prresente estuddio tiene por objetivo priincipal realizzar el estudioo Hidrológicco del depóssito de
relavees Chacapam
mpa, el que se encuenttra ubicado dentro de laa cuenca hiddrográfica del
d río
Manttaro. El Prroyecto de Unidad Minera
M Co
obriza se encuentra
e ubicado en
n las
microocuencas de
d la Quebrrada Chacaapampa, lass cuales pertenecen a la vertientte del
Pacíffico Centroo del Perú. Esta cuencca tiene regímenes de precipitacioones gobern
nados
_______________________________________________
_________________________________
_____
108-056 6
________________________________________________________________
___________________________________________
____
princcipalmente por la interracción del Anticiclón del Atlántiico (AA), eel Anticicló
ón del
Pacíffico (AP), la Alta de Bolivia (A
AB), la zon
na de convvergencia deel Atlántico
o Sur
(ZCA
AS) y la Zoona de Convvergencia Inntertropical (ZCIT). Toodas con maarcada influ
uencia
de laa cadena de montañas de
d los andess peruanos.
En términos
t geenerales de acuerdo a la clasificcación clim
mática; segúún el sistem
ma de
clasificación de Warren Thhornthwaite (SENAMH
HI 1988) y el Mapa C
Climatológicco del
Perú (SENAMH
HI 2009), laa cuenca dell río Mantarro presentann diversos cclimas; los cuales
c
se identificaro
i on relacionnando los parámetro
os meteoroológicos dde temperaatura,
preciipitación y la humedaad relativa; además dee la altitudd, latitud, C
Cordillera de
d los
Andees, la corrriente fría Marítima Peruana, el
e Anticiclóón del Paccífico Sur y la
Conttinentalidadd, dando com
mo resultadoo climas a diferentes
d piisos altitudiinales.
El proyecto
p al encontrarsse a una alltitud mayo m, comprende el
or a los 2,,450 msnm
siguiiente clima:
 P
Precipitaci
ión efectivaa: Lluviosoo
 D
Distribució
ón de la preecipitación en el año: Invierno y otoño secco
 E
Eficiencia d temperaatura:
de Frio
 H
Humedad a
atmosférica
a: Húmedo
Las estaciones meteorológicas utilizaadas en el presente estudio

e sonn: 08 estacciones
meteoorológicas (C
Churcampa, Cobriza, Alllcomachay, Mayoc,
M Nogaales, Acobam
mba, Paucarb
bamba
y Lirrcay). En el estudio de hidrología
h (annexo II) se muestra
m la ubicación,
u alttitud y parám
metros
con datos
d existentes de cadda una de laas estacionees mencionaadas. Dichass estaciones están
compprendidas enttre altitudes de 1,950 msnm
m 3 msnm y dee las cuales se ha estimaado la
a 3,513
siguieente informaación para el área del proyyecto
_______________________________________________
_________________________________
_____
108-056 7
________________________________________________________________
___________________________________________
____
Cuadroo Nº 1. Variacción mensual de la precipiitación en la zzona del proy
yecto
ESTA
ACIÓN EN
NE FEB MAR A
ABR MAY JUN JUL
L AGO S
SET OCT NOV D
DIC
ME
EDIA 88.07 81.09 71.83 322.02 13.05 9.31 6.566 9.77 222.92 36.01 51.52 633.10
MAX
XIMA 210.29 178.57 131.88 104.60 33.05 38.49 28.228 31.97 54.31 89.12 122.76 1225.85
MIN
NIMA 35.23 8.37 7.53 0.00 0.00 0.00 0.000 0.00 00.00 0.00 3.43 7
7.36
Cuadro Nº 2.
2 Variación mensual de la
l Temperatu
ura Media (°C
C) en la zonaa del Proyecto
o
ESTACIÓ
ÓN ENE FEB MA
AR ABR M
MAY JUN JUL AG
GO SET O
OCT NOV DIC PRO
OM.
Zona de Proy. 12.8 12.4 122.4 12.9 13.1 12.4 11.9 12.3 12.8 113.4 14.0 13.1 12.8
Cuadro Nº
N 3. Variación mensual de la Evaporración (mm) en
e la zona del Proyecto
ESTACIÓ
ÓN ENE FEB MA
AR ABR M
MAY JUN JUL AG
GO SET OCT NOV
V DIC PR
ROM.
Zona de Prroy. 70.9 59.3 633.8 81.8 109.6 116.0

0 118.6 1266.8 120.3 118.1 111.1
1 90.5 9
98.9
La reed de estaciiones meteorológicas dee Precipitaciión Máximaa de interés para la zon

na del
proyeecto son las Estación
E Acoobamba, Pauucarbamba y Lircay
Las series de precipitacionees máximas en 24 horras anuales fueron ajusstadas a mo

odelos
probaabilísticos Gumbel,
G Norm
mal, Log Noormal de 2 Parámetros,
P L Normall 3 Parámetros. de
Log
estos ajustes se obbtuvieron loss siguientes resultados
r
Cuadro Nº 4. Precipitaación Máxima en 24 Hora

as para difereentes periodoss de retorno
_______________________________________________
_________________________________
_____
108-056 8
________________________________________________________________
___________________________________________
____
Perio
odo de Retorn
no en Años
Distribución de
Probabillidad
2 5 10 25 50 100 250 500
Norm
mal 2
26.29 32.06 35.08 38.30 400.38 42.255 44.48 46.03
Gumbbel 2
25.16 31.23 35.24 40.31 444.07 47.800 52.72 56.43
LogNorm
mal 2
2
25.34 32.21 36.52 41.75 455.52 49.200 53.99 57.59
Parámetros
LogNorm
mal 3
2
25.79 31.922 35.45 39.48 422.23 44.822 48.06 50.39
Parámetros
Fuente: Elabooración propiaa.
Para el proyecto se
s seleccionóó la distribucción Normall, por ajustarrse mejor a laas condicion
nes del
proyeecto
Las estaciones
e coon registros de
d lluvia ubiccadas en la zona
z del proyyecto no cueentan con reg
gistros
pluviiográficos, quue permitan obtener regiistros de inteensidades máximas. Paraa poder estim
marlas
se reccurrió al prinncipio concepptual. Existeen varios modelos para esstimar la inteensidad a parrtir de
la preecipitación máxima
m en 24
2 horas. Unoo de ellos ess el modelo de Frederichh Bell que peermite
calcuular la lluviaa máxima enn función deel período de
d retorno, laa duración dde la tormen
nta en
minuutos y la preccipitación máxima
m de unna hora de duración
d y periodo de reetorno de 10 años.
cuyoss resultados se muestran a continuaciión
_______________________________________________
_________________________________
_____
108-056 9
________________________________________________________________
___________________________________________
____
Cuadro Nº 5.
5 Intensidaades Máximass en la Zona del Proyecto
Duracción (t) Período de Retorno

R (T) en añ
ños
(minu
utos) 2 5 10 255 50 100 250 500
5 35.886 42.29 47.91 56.550 64.01 72.51 85.522 96.88
10 25.996 30.62 34.68 40.990 46.34 52.50 61.911 70.14
20 18.880 22.17 25.11 29.661 33.55 38.01 44.822 50.78
30 15.556 18.35 20.79 24.551 27.77 31.46 37.100 42.04
40 13.661 16.05 18.18 21.444 24.29 27.52 32.455 36.76
50 12.226 14.46 16.38 19.332 21.89 24.80 29.244 33.13
60 11.226 13.28 15.05 17.775 20.11 22.78 26.866 30.43
70 10.448 12.36 14.01 16.552 18.71 21.20 25.000 28.32
80 9.885 11.62 13.16 15.552 17.58 19.92 23.499 26.61
90 9.332 11.00 12.46 14.669 16.64 18.86 22.244 25.19
1000 8.888 10.47 11.86 13.999 15.85 17.95 21.177 23.99
1110 8.449 10.02 11.35 13.338 15.16 17.17 20.255 22.94
1220 8.16 9.62 10.90 12.885 14.56 16.49 19.455 22.03
Para el cálculo de
d las máxim
mas avenidaas en el pressente estudioo, consideranndo la cantiidad y
calidaad de inform
mación recopiilada y utilizada, se han tomado
t en cuuenta los siguuientes méto
odos:
a) Método Racional.
R
b) Método Número de
d Curva deesarrollado por el Serrvicio de C
Conservació
ón de
Suelos (S
SCS) de loss Estados Unnidos.
En baase a los resuultados obtennidos de los caudales mááximos para diferentes

d peeriodos de reetorno,
por loos métodos Racional
R y Número
N de Curva,
C se con
nsideran los promedios
p dee los caudalees que
propoorcionan un margen de seguridad, para
p el diseñ
ño de las esttructuras hiddráulicas, com
mo se
muesstra en el Cuaadro Nº 6.
C
Cuadro Nº 6. Caudales dee Diseño (m3/s)
/
C
CHACAPAM
MPA
Periodo
Metodo Racional
R Metodo SC
CS Prromedios
de Retornoo 3 3 3
(m /s) (m /s) (m /s)
2 0..5 0.6 0.5
5 0..6 0.7 0.6
10 0..7 0.8 0.7
25 0..8 0.9 0.8
50 0..9 1.0 0.9
100 1..0 1.0 1.0
250 1..2 1.1 1.1
500 1..3 1.1 1.2
_______________________________________________
_________________________________
_____
108-056 10
________________________________________________________________
___________________________________________
____
El caaudal de diseeño calculaddo y asumidoo para un peeriodo de rettorno de 5000 años, es dee 1.20
m3/s.. Este caudall se utilizara para el diseñño de las obrras complem
mentarias y auuxiliares las cuales
c
propoorcionaran laa seguridad y estabilidad de las estruccturas a consttruir.
7. INFORME TÉCNICO
T D GEOLO
DE OGÍA E HID
DROGEOLO
OGÍA
Ver Anexo
A III : Estudio de
d Geología e Hidrogeollogía
Ver Planos
P : MI025-20014-GE-01,0
02 y 03 - An
nexo VI
Para la elaboracióón del presennte informe se

s consultó laa siguiente innformación:
 Geología
G dell cuadránguloo de Huanta (Hoja 26-ñ) publicado por el INGEM
MMET.
 Informe
I geollógico para el
e recrecimieento del depó
ósito de relavves EL LIMONAR, elab
borado
p BISA.
por
 Informe
I Hiddrogeológicoo para el reccrecimiento del depósitoo de relavess EL LIMO
ONAR,
e
elaborado poor BISA.
En ell área del prooyecto el río Mantaro reciibe el aporte de varias quuebradas lateerales, tales como:
c
Marggen Derecha
 Quebbrada Anllayymayo
 Quebbrada Cantohhueyía
Marggen Izquierdaa
 Quebbrada Ramaddapampa
 Quebbrada Linderro (Parco)
El esscenario del estudio se encuentra

e reggionalmente emplazado en la unidaad geomorfollógica
denom
minada Corddillera Orienttal (Flanco Oeste).
O
Esta unidad
u está dividida
d de manera
m naturral por un pro
ofundo valle labrado por el río Mantaaro, de
tal manera
m que se le descrribe como dos
d bloques separados, denominados: Cordilleera de
Razuuhuilca (marggen derechaa) con su laadera de Maarcas-Chinchho y Cordilllera de Yan
naorco
(marggen izquierdaa) con su laddera de cobrizza.
La esstratigrafía de
d la zona está
e conform
mada por ro
ocas sedimenntarias del ppaleozoico que
q se
exponnen ampliam
mente en ambbas laderas del
d valle dell Mantaro. Estas
E rocas esstán represen
ntadas
_______________________________________________
_________________________________
_____
108-056 11
________________________________________________________________
___________________________________________
____
por el
e grupo Tarm
ma (Cs-t) y grupo Copaacabana (Pi-cc). Cubriendo parcialmennte a las uniidades
litoesstratigráficas mencionadaas se encuenttra los depóssitos cuaternaarios de origeen aluvial (Q
Qh-al),
coluvvial (Qh-co) y fluvioglaciiar (Qh-gf).
Los procesos
p geoodinámicos que ocurrenn en el área de estudio, particularm
mente en la ladera
l
izquierda del vallle, tienen suu manifestacción principaalmente durante la tempporada de llluvias.
Estoss procesos dan lugar a movimientos
m del terreno que englobaan, en generral, a los pro
ocesos
gravitacionales quue tienen luggar en las laaderas en forrma flujos y coladas de bbarro o derru
ubios,
caídaas o desprenddimientos de rocas, cárcaavas, etc.
La esscorrentía pluuvial ha origginado fenóm

menos de ero
osión tipo cáárcavas que aafectan los taaludes
de la ladera del baarranco, en la margen izqquierda que del
d río Mantaaro.
Las caídas
c o dessprendimientto de rocas tienen su manifestación
m n en los taluudes rocososs muy
fractuurados confoormados por pizarras, luutitas pizarrosas, etc. Esttos fenómenoos se observ
van en
los taaludes o cortees de la carreetera de acceeso a Pampa de Coris.
Hidrrogeología dee la zona
La cllimatología de
d la zona dee Cobriza tieene variación
n estacional,, durante los meses de Ju
unio a
Octubbre las tempperaturas mayyores y más fluctuantes, y en los meeses de Dicieembre a Abrril son
más estables
e y baajas. Se estim
ma que en cobriza,
c la teemperatura media
m anual es de 19 a 21
2 ºC.
(J.Toovar 1998).
La huumedad relattiva se caractteriza por serr normal a seeca, se estim

ma que el promedio anuall es de
70%, siendo los meses
m de Ennero a Marzoo los más húm
medos, y loss meses de M
Mayo a Novieembre
los más
m secos.
El graadiente regioonal de evaporación aum

menta con la altitud,
a la lám
mina de evapporación prom
medio
calcuulado parar Cobriza
C es dee 878,6 mm//año. (Bisa, 2010),
2 las mayores
m evapporaciones occurren
de Juunio a Octubrre.
La éppoca de mayoor precipitacción es en el mes de Enerro, en esta éppoca ocurre eel 88% de la lluvia
anuall y la época de
d estiaje ocuurre entre Juunio a Septiem
mbre, en éstaa precipita el restante 12%. La
láminna de precipiitación mediaa anual en Coobriza es de 619,3 mm/aaño (Bisa, 2010). La inten
nsidad
de las tormentas periódicas, aceleran
a el proceso
p de errosión de suuelos en las eempinadas laaderas
de Coobriza.
_______________________________________________
_________________________________
_____
108-056 12
________________________________________________________________
___________________________________________
____
Regioonalmente exxiste flujo suubterráneo, éste
é producee descargas localizadas
l een algunos niveles
n
perm
meables, los que
q descargaan y alimenntan el caudaal de los arrroyos circundantes, los cuales
c
formaan el caudal base de los riachuelos.
r
Se coonoce que enn el área se tiene alumbraamientos de agua

a de bajo caudal, entrre éstos tenem
mos a:
Sojosshuaycco, Laarían y Milchhacay que tootalizan 4 l/s,, y en la miccrocuenca dee Lucmayoc donde
d
se cappta agua parra uso de la Mina
M Cobrizza se tiene el manantial Negro
N de Maachahuay quee tiene
un caaudal de 7 l/s. También se
s conoce laa existencia de males que affloran aguas abajo
d aguas term
de la zona de proyecto, éstos son conociddos como los baños de Cooris, con 47ºº C de tempeeratura
y desscarga de 44 l/s.
En laa zona del prroyecto se ejjecutaron cuaatro (04) son

ndajes diamaantinos, de loos cuales dos (02)
tuvierron propósitoos hidrogeollógicos y 02 con fines geo
otécnicos (añño 2011).
Los sondajes
s fuerron denominnados BH-07,, BH-15, BH
H-16, y BH-222. La profunndidad mínim
ma fue
de 155.40 m en el
e BH-15 y la
l profundiddad máxima fue de 40.00 m, en el B
BH-22. Duraante el
proceeso de perforración se reallizaron ensayyos de permeeabilidad.
Se innstalaron dos (02) piezóm

metros de tubbo abierto en
n el BH-15 y BH-16, de 220.0 y 20.50
0 m de
profuundidad respeectivamente,, con fines dee observación
n del nivel frreático y caliidad del aguaa.
Los resultados
r dee las perforaaciones diam
mantinas ejeccutadas en el
e área de innterés indicaan que
hastaa la profundiddad investigaada, no se haa encontrado nivel freático alguno.
D ESTUDIIO DE PELIGRO SÍSM

8. INFORME DE MICO
Ver Anexo
A IV : Estudio de
d Peligro Síísmico
Para evaluar el Peligro Síssmico de laa zona de emplazamien

e nto del Deppósito de Reelaves
Chacapampa de la
l Mina Cobbriza, se ha empleado laa informacióón sísmica exxistente, evaaluada
hastaa Diciembre del
d 2013.
La evvaluación deel peligro sísmico se ha

h efectuado
o por medio del métodoo probabilísttico y
determ
minístico, addemás, se proponen
p vallores del co
oeficiente síssmico para eel diseño psseudo-
estátiico de taludes.
En ell análisis probabilístico de

d peligro sísmico se ha considerado
c l fuentes siismogénicas como
las
volúm
menes, habiééndose definnido éstas en
e función a su mecannismo focal como fuenttes de
interffase, fuentess de intraplaca superfiicial e intraaplaca intermedia. Loos parámetro
os de
_______________________________________________
_________________________________
_____
108-056 13
________________________________________________________________
___________________________________________
____
sismiicidad de cadda una de esstas fuentes han
h sido evaaluados utilizzando mínim
mos cuadrado
os y el
patrón de atenuacción de las ondas sísmicaas ha sido modelado
m utiliizando las leeyes de atenu
uación
de Yooungs et al (1997).
En baase a la estim
mación probaabilística dell OBE (Operrating Basic Earthquake), obtenida paara un
especctro respuestaa de 5% de amortiguami
a iento crítico, con 10% dee probabilidaad de exceden
ncia y
50 añños de perioddo de exposiición sísmicaa, se ha estim
mado un valoor de PGA enn roca de 0.3
32 g y
un PG
GA en suelo Tipo D de 0.41
0 g para laa zona del pro
oyecto.
Del estudio
e de rieesgo sísmico realizado enn el año 2008
8 se obtuvierron valores dde PGA en ro
oca de
0.30gg; sin embargo de la acttualización hasta
h el preseente año de la data sísm
mica en el áreea del
proyeecto se ha esttimado un vaalor de PGA en roca de 0.32g.
0
En baase a la estim
mación deterrminística deel MCE (Max
ximun ConsiideredEarthqquake), de accuerdo
a las recomendacciones del cóódigo IBC, estimado
e com
mo el 150 poor ciento de la mediana (P.50)
(
de lass aceleracionnes de respueesta amortiguuadas al 5 po
or ciento de todos
t los perriodos que resultan
de unn sismo caraacterístico de
d una falla activa conocida dentro de la zona de estudio, se ha
estim
mado un valoor de MCE ddeterminístico para roca de 0.14 g, y un MCE ddeterminístico
o para
sueloo de 0.24 g.
El estudio de peligro sísmicoo sugiere quee, en caso dee utilizar méttodos pseudoo-estáticos para
p el
diseñño de los murros y taludess, se use un coeficiente
c síísmico igual al 50% de la aceleración
n pico
de diiseño (PGA)), en base a la recomenndación del Cuerpo
C de Ingenieros
I ddel Ejército de
d los
Estaddos Unidos (U.S.
( Army Corps of Engineers,
E Hynes y Frannklin, 1984). De acuerdo
o a lo
manifestado se reecomienda unn valor de cooeficiente síssmico =0.166 para roca, 
=0.21 paraa suelo
Tipo D.
_______________________________________________
_________________________________
_____
108-056 14
________________________________________________________________
___________________________________________
____
9. INFORME TÉCNICO
T D GEOTE
DE ECNIA
Ver Anexo
A V : Estudio de
d Geotecnia
a
El preesente inform
me tiene com
mo objetivo, la caracterízacion de los materiales cconformantess de la
cimenntación y maaterial de rellleno, del recrrecimiento del
d Deposito Chacapampa
C a, tal como:
 Caracterización geotéécnica de la Cimentación

C n y Relaves deshumedecid
d dos
 Perfiles estratigráfico
e os
 Modelo Geotécnico
G
 Parámetroos de Resisteencia
Los trabajos
t de caampo realizaados así como los resultad
dos obtenidoos se resumenn en los sigu
uientes
cuadrros:
Cuaadro Nº 7. Ubicación
U de
d las Caliccatas
C
Coordenadas
s Co
ota
Calicaatas Prof.. (m) Ubiccación
(msn
nm)
Nortee (m) Estee (m)
C-11 8609564 568408 216

67 1.550 Depposito
C-22 8609478 568538 215

50 1.550 Depposito
C-33 8609325 568208 229

92 2.220 Laadera
C-44 8609243 568131 231

18 2.880 Laadera
C-55 8609257 567977 233

33 2.880 Laadera
_______________________________________________
_________________________________
_____
108-056 15
________________________________________________________________
___________________________________________
____
C
Cuadro Nº 8.
8 Registro de Calicattas
Nivel
Prof. T
Tamaño Tipo de
Calicata Prof. (m)) S.U.C.S.. Freático
o Descriipción
Contactto M
Máximo Deposito
D
(m)
Roca (m
m)
C-1 0.00-1.500 ML N.E. N.E. Limo Arenoso

A --- Relave
C-2 0.00-1.500 ML N.E. N.E. Limo Arenoso

A --- Relave
0.00-0.200 OL N.E. N.E. Limo Orrgánico --- Suelo

Orgánico
O
C-3
SC Arena Arcillosa
A
0.20-2.200 2.20 N.E. 19” Coluvial
C
(con con Grava
G
grava)
0.00-0.300 OL N.E. N.E. Limo Orrgánico --- Suelo

Orgánico
O
C-4
0.30-2.800 SM N.E. N.E. Arena Limosa

L 4” Coluvial
C
(gravosa)) Gravvosa
C-5 0.00-2.800 GP-GM N.E. N.E. Gravaa Mal 6” Coluvial

C
Graduada con
_______________________________________________
_________________________________
_____
108-056 16
________________________________________________________________
___________________________________________
____
C
Cuadro Nº 9. Ensayoss “in situ” de
d Densidad de Camp
po
Prof. nsidad
Den H
Humedad Densidad
D
Tipo de
Calicata Naatural Seca
Deposito
(m) (g//cm3) (%) SUCS
(g/cm3)
C-1 1.00 2
2.676 12.2 2.385 SM Relave
C-2 1.00 2
2.634 11.4 2.364 SM Relave
1.00 2
2.200 0.7 2.186 GP-GM Coluvial
C-3
2.00 2
2.00 2
2.100 0.3 2.094 GW Coluvial
C-4
2.80 2
2.112 0.4 2.104 GW Coluvial
1.00 2
C-5
2.00 2
2.80 2
Los ensayos
e de Laboratorioo realizadoss se presentaan a continuuación:
_______________________________________________
_________________________________
_____
108-056 17
________________________________________________________________
___________________________________________
____
Cuadro Nº 10. Ensayos Estándar
E Ciimentación
n
G
Granulomet
tría por
Tamizaado
Calica Prof.  Tipo de
IP
I (%) Gs SUCS
ta (m) (%) Material
M
% % %
Graava Arena Finos
C-1 1.50 -
-- 22.177 77.83 10.18 NP 3.614 ML Relave
C-2 1.50 1.665 24.544 73.81 6.63 NP --- ML Relave
C-3 2.20 24..54 45.011 23.2 23.53 8.53 2.710 SC Coluvial
C-4 2.80 34..61 44.088 12.38 5.48 NP 2.770 SM Coluvial
Cuaadro Nº 11.. Enssayos de Reesistencia C.U.-Cimen

C ntación-Dep
posito Colu
uvial
Calica Prof Humedad  Seca µ Cµ ’ C’

C
SUCS
ta (m) Ensayo Ensayo (°) (Kg//cm2)
(°) Kg/cm2)
(K
(g/cm3) (g/cm3)
SC
C-33 2.20 (con 2.19 2.18 31º 0.48 33º 0...42
gravas)
SM
C-44 2.80 2.10 2.09 41º 0.30 42º 0.2
28
(gravosa)
_______________________________________________
_________________________________
_____
108-056 18
________________________________________________________________
___________________________________________
____
Cu
uadro Nº 122. En
nsayos de Resistencia
R C.U.-Cimeentación-Reelleno Relaves
Compacta
ados
Prof Humedad Ensayyo  Seca Ensaayo µ Cµ ’ C’

C
Caliccata SUCS
.(m) (g/cm3) (g/cm3
3) (°) (Kg//cm2)
2
(°) (
(Kg/cm )
C-1 1.50 ML 2.377 2.120 29º 0.60 34º 0..20
Cabe resaltar que

q se realiizaron tambbién investiigaciones enn el año 22010, las cuales
c
compplementan laa informacióón necesaria para el disseño geotécnnico. Estas iinvestigacion
nes se
preseentan en el annexo V:Estuddio de Geoteecnia.
El modelo
m geotéécnico desarrrollado es el
e siguientee:
M
Modelo Geootécnico deel Recrecim
miento del Depósito
D Dee Relaves
Chacapa
ampa
Depoosito Coluviaal Aren

na Limosa coon Gravas
Relavve Antiguo Basaamento Rocoso
Relavve Compactaado
Dique de Arranquue
_______________________________________________
_________________________________
_____
108-056 19
________________________________________________________________
___________________________________________
____
De estos matteriales, see presenta a contin
nuación loss parámetrros geotéccnicos
correespondientees para la evvaluación dee la estabilid
dad física deel depósito..
Cuadro Nº 13. Parámettros de resiistencia dell modelo geeotécnico
Densid
dad Estático S
Seudo Estatiico
C
Condición Naturral
(KN/m
m3) C’’ ’ Cµ ((kPa) µ

(kPa)
Relave Antiguoo 22 20
0 344º 660 29º
2
Relave 23 45
5 333º 445 33º
3
C
Compactado
Depoosito Coluvial 21 42
2 333º 448 32º
3
Arenna Limosa coon 20 0 377º 110 33º

3
Gravas
Diquue de Arranquue 21 15
5 355º 115 35º
3
B
Basamento 24 165
5 211º 1665 22º
2
Rocoso
Un Innforme más detallado deel aspecto geeotécnico de la estructuraa se encuenttra en el Aneexo V

(Inforrme Técnicoo de Geotecnia).
_______________________________________________
_________________________________
_____
108-056 20
_________________________________________________________________________
INFORME TÉCNICO DE
TOPOGRAFÍA

DO
OE RUN PE
ERU S.R.L..
INGENIERÍA DE DE
ETALLE PA
ARA EL RE ECRECIMIIENTO DELL DEPÓSIT
TO DE
RELAVEES CHACAAPAMPA FASE II Y DISEÑO
D EL NUEVO DEPÓSITO DE
DE
MATERIAL ESTÉRIL
PROYE
ECTO Nº: OT-MI025-2
O 2014
IN
NGENIIERÍA DE
D DETTALLEE PARAA EL
REECRECCIMIEN
NTO DEEL DEP
PÓSITO O DE
RELAAVES CHACA
C APAMPPA FAS
SE II Y D
DISEÑÑO
DE
EL NUEEVO DE
EPÓSIT
TO DE MATE ERIAL
ESTÉR
RIL
Rev. 0
Revisión
R Hecho Por Descripción Fecha Revisaado Aprobado
A Miguel Romero
M Revisión Internna 27.06.20144 B. Torrebblanca B.
B Castillo B.
B M
Miguel Romero R
Revisión del Clieente 02.09.20144 B. Torrebblanca B.
B Castillo B.
0 M
Miguel Romero Informe Finaal 10.12.20144 B. Torrebblanca B.
B Castillo B.
CO
OMENTARIOS DEL CLIENTE:
Gerennte de Área: BORIS CA

ASTILLO BEN
NAVENTE
Coorddinador de esttudio: ANDRES GARCIA H.
GEO
OSERVICE
E INGENIE
ERIA S.A.C.
C.
Certiificación ISSO 9001:20008
Of. Prrincipal . Av. Víctor Andréss Belaunde 1881- of. 303, Sa
an Isidro
Teléfoono: 717-70661 /446-7882
http:///www.geoseerviceing.com
m.pe

ING
GENIERÍA
A DE DETA
ALLE PAR
RA EL REC
CRECIMIENTO DEL
L DEPÓSIITO
DE RELA
AVES CHA
ACAPAMPA
A FASE II Y DEL DIISEÑO DE
EL NUEVO
O
DEP
PÓSITO DE MATER
RIAL ESTÉ
ÉRIL
INFORME
E DE TOPO
OGRAFÍA
A
ANE EXOS ..................................................................................................................................... 2

Anexxo 1: Reporrte diario de d avance. ...................
. .................................................................... 2
Anexxo 2: Coord denadas dee los puntoss topográficcos registraados. ........................................ 2
1. GENERAL
G LIDADES ............................................................................................................ 3
1.1 Objetivvo ....................................................................................................................... 3
1.22 Ubicacción del proyecto ............................................................................................... 3
1.33 Inform
mación existeente.................................................................................................. 6
2. PLANEAM
P MIENTO .............................................................................................................. 6
2.1 Personnal ........................................................................................................................ 6
2.22 Equipoo .......................................................................................................................... 6
2.33 Materiales y herraamientas ........................................................................................... 8
3. LEVANTA
L AMIENTO TOPOGRÁ ÁFICO .......................................................................... 9
3.1 Informmación de puuntos de refferencia: ........................................................................ 9
3.22 Trabajoos de campoo: ..................................................................................................... 9
3.33 Trabajoos de gabinnete: .................................................................................................. 9
4. CONCLUS
C SIONES ............................................................................................................. 10
ANE
EXOS
Anexxo 1: Reportte diario de avance.
Anexxo 2: Coordeenadas de loos puntos top
pográficos registrados.
r
108-041 2

ING
GENIERÍA
A DE DETA
ALLE PAR
RA EL REC
CRECIMIENTO DEL
L DEPÓSIITO
DE RELA
AVES CHA
ACAPAMPA
A FASE II Y DEL DIISEÑO DE
EL NUEVO
O
DEP
PÓSITO DE MATER
RIAL ESTÉ
ÉRIL
INFORME
E DE TOPO
OGRAFÍA
A
1. GENER
RALIDADE
ES
1.1 Objetivoo
El prresente infoorme es el resultado

r deel levantam
miento topoggráfico efecctuado en ell área
previista para laa INGENIE
ERÍA DE DETALLE
D PARA EL
L RECREC
CIMIENTO DEL
DEPÓSITO DE
E RELAVES
S CHACAP
PAMPA FA
ASE II Y DE
EL DISEÑO
O DEL NU
UEVO
DEPÓSITO DE
E MATERIA
AL ESTÉRIIL
El innforme conttempla los trabajos

t de campo
c y gaabinete efecctuados paraa la obtención de
los planos
p topoggráficos quee servirán dee base en laa elaboraciónn del estudiio.
1.2 Ubicacióón del proyyecto
El árrea de estuudio se enccuentra ubiicada en Pampa

P Coriis, hacia ell lado nortte del
Depóósito de rellaves Channcadora Surr (Ex- Limonar) a 2300 msnm ssobre la margen
izquiierda del río Mantaro. Políticameente perteneece al distrrito de San Pedro de Coris,
C
proviincia de Chhurcampa, reegión Huancavelica.
Polítticamente pertenece
p a distrito San
al S Pedro de Coris, provincia de Churcaampa,
depaartamento dee Huancaveelica.
Depaartamento : Huancaveelica.
Proviincia : Churcamppa.
Distriito : San Pedroo de Coris
Centrro Poblado : Pampalcaa, (Expansión
n)
Sectoores : Expansiónn, Chacapam
mpa, Limonarr.
Figuraa Nº 1.2.1: Macro
M localizzación del Prroyecto
108-041 3

108-041 4

Figuraa Nº 1.2.2: Micro

M localizzación del Prooyecto
108-041 5

El accceso princiipal al área a la zona deel proyecto es la siguiennte:
 Lima – La Oroyaa – Huancaayo – Dessvío Izcuchhaca = 3077 km. (carrretera

asfaltadaa)
 Desvío Izcuchaca
I – Pampas – Cobriza
C = 173
1 km. (carrretera afirm
mada)
1.3 Informaación existeente
Para la elaboracción del pressente inform

me se consu
ultó la siguieente informaación:
 Planos
P topoográficos prooporcionados por Doe Run Perú.
 Cartografía
C elaborada por
p el IGN, escala 1/10
00,000, Huaanta (Hoja 226-ñ).
 Coordenada
C as de partidaa proporcioonadas por Doe
D Run Perú.
2. PLANEA
AMIENTO
O
2.1 Personaal
El eqquipo de trrabajo en campo

c mado dos brrigadas de topografía y un
estuvvo conform
equippo de proceesamiento de informaciión en gabin
nete. Las brrigadas de ccampo y gab
binete
se coonformaron de la siguieente maneraa:
 Brigadaa Topográfiica
Técnico Topógrafo Luis Gonzaales abarca
Técnico Geodesta Germán
G Dávvila Quiquin
n
02 asisteentes prismeeros
 Procesam
miento de informació
i ón
Técnico Topógrafo Ruth Olivera Mendozaa
2.2 Equipo
Para desarrollarr el estudioo topográfiico en cam

mpo y gabiinete se utilizaron eq
quipos
topoggráficos y de
d cómputoo de última generación, lo que garrantiza una mayor preccisión
en laa elaboraciónn de los plaanos topográáficos.
108-041 6

El personal utillizó los eqquipos de protección

p personal
p noormados, reequeridos por
p la
emprresa mineraa. A continuuación se dettallan los eq
quipos utilizzados:
 Brigadaa geodésica
Receptorres GPS GR
R-5 RTK TO
OPCON
Baterías de receptorres G
GR-5
Cargadores para batterías de recceptores GR
R-5
Libreta controladora
c a modelo fcc-2500 marcca TOPCON
N
Trípodess de aluminiio
Bastón de
d policarboonato de 2 m
Cables de
d transferenncia de datoos
GPS navvegador marrca GARMIIN
Radios de
d comunicaación con allcance hastaa 30 km
Cinta méétrica metálica de 5 m
Supresorr de picos
Cámara digital con cable de traansferencia
Pilas recargables paara cámara digital
d
 Procesam
miento de informació
i ón
Laptop 4 GB RAM
Desktop compatiblee 4 GB RAM
M
Softwaree geodésico post processs TOPCON
N TOOLS version
v 6.111
Softwaree topográficco TOPOGR
RAPH versiión 98.1.14
Softwaree topográficco TOPCON
N LINK verrsión 6.11
Softwaree Civil 3d 2013
Softwaree Microsoft office
 Equiposs de proteccción person

nal
Casco dee seguridad
Chalecoss reflectantee
Zapatos de seguridaad con puntaa de acero
Casacas térmicas
Capotinees impermeaables
108-041 7

Botas dee jebe

Lentes de
d seguridadd
Pantalonnes o mamellucos con reeflectante
Cortavieentos
Buzos poolares
Arneses de seguridaad
Guantes de cuero
Todoos los elemeentos de prootección perrsonal deben
n ser certificcados.
2.3 Materiaales y herraamientas
Los hitos
h de conntrol horizoontal y vertiical se encu
uentran sobrre monumenntos de conccreto,
pintaados y referrenciados addecuadamennte. Para effectuar estass actividadees se ha utillizado
los siiguientes materiales
m y herramienta
h as:
Estacas de
d fierro 3/88” de 30 cm
m
Bolsas de
d cemento
Cinta de seguridad color
c rojo
Pintura esmalte
e collor rojo
Pintura al
a agua coloor blanco (200 kg)
Pinceles medianos
Brochas grandes
Machetees
Badilejos o espátulaas
Soga de nylon de 1000 m
Combas
Bidones de 5 galonees para aguaa
Costales
Lampas
Picos
Cuadernos, lapiceroos, portaminnas, plumón
n indeleble, etc.
108-041 8

3. LEVAN
NTAMIENT
TO TOPOG
GRÁFICO
3.1 Informaación de pu
untos de refferencia:
Previio a los levvantamientoos topográfiicos, se ha solicitado al

a cliente laa informació
ón de
los puntos
p de coontrol verticcal y horizoontal cercan
nos al área del
d estudio, así como planos
p
existtentes de refferencia. Laa empresa minera
m a pro
oporcionadoo las coordeenadas de puntos
p
de paartida en el sistema loccal, los quee se ubicaro
on y verificaaron en cam
mpo su existente.
Asim
mismo, ha prroporcionaddo una topoografía actuaalizada paraa su verificaación.
Punto Norte Este Elevvación Descripción
C
COB-1 8'610,299.491 5666,685.966 2,2112.083 COBRIZA
C
COM-2 8'611,289.136 5666,166.604 2,0227.715 COBRIZA
EXP-1 8'607,008.250 5668,947.271 2,4663.213 EXPANSIÓ

ÓN
EXP-2 8'609,518.235 5668,647.144 2,1447.425 EXPANSIÓ

ÓN
Sistema Topográfico
T WGS-84 Zoona 18S
3.2 Trabajoos de campoo:
El leevantamiento topográficco se realizzó con un reeceptor GPS

S en tiempoo real GR-5 RTK
TOPCON, que permite
p recolectar y reegistrar la in
nformación de campo aautomáticam
mente
en laa libreta conntroladora modelo
m fc-22500 marca TOPCON, para luegoo, ser transm
mitida
direcctamente al PC.
Esta informacióón ha sido procesada

p diiariamente utilizando
u e software TOPCON LINK
el L
versiión 7.11 como
c l extensióón de las áreas
partee del trabaajo de verrificación la
invollucradas en el levantam
miento topoggráfico.
3.3 Trabajoos de gabineete:
Los planos toppográficos se realizarron en el Software Autodesk

A C
Civil 3D 2013,
2
generando un modelo
m irreguular de triánngulos que es
e la base para
p la obtennción del modelo
del terreno natuural con toddos los acciddentes y sin
ngularidadees encontraddas en el árrea de
estuddio.
108-041 9

El enntregable deel procesam

miento efecttuado es el plano topoográfico conn los detallees del
área levantada, así como taambién los monumento
m os de concreeto de los ppuntos de co
ontrol
vertical y horizoontal. La equuidistancia de las curvaas de nivel es de 1 m.
4. CONCL
LUSIONES
S
 El levanttamiento toppográfico del
d área de estudio
e abarrca una exteensión de 45
5 ha.
 Se han observado
o y almacenaddo en la meemoria interrna del equuipo 5263 puntos
p
de rellenno topográfico, resultaddo de la veriificación enn campo.
108-041 10

ANEXOS

Anexo 1:
Reporte Diario

REPORTE Cobriza, 04 de junio del
2014
DIARIO

1.0 PROYECTO:
Estudio de factibilidad y de ingeniería de detalle a nivel de construcción del nuevo depósito de relaves
Parco y otras obras auxiliares.
2.0 PERSONAL GEOSERVICE: CARGO HORAS LAB.

Sr. Germán Dávila Quiquín Técnico 10
Sr. Luis Gonzales Abarca Topógrafo 10
3.0 PERSONAL DE APOYO: CARGO HORAS LAB.

Sr. Jhon Montero Huachaca Ayudante 10
4.0 EQUIPOS:
GPS RTK TOPCON P/N 848‐10334‐10344
01 trípode de aluminio (GPS‐RTK)
01 bastón telescópico de aluminio (GPS‐RTK)
04 radios
02 baterías de 12 V
01 cargador de batería de 12 V
02 inversores 12 V DC a 220 V AC
01 laptop
01 Cámara fotográfica
01 Sombrilla
5.0 ACTIVIDADES REALIZADAS:
Se inician los trabajos en la relavera de chacapampa partiendo del BM EXP‐2 y creando dos BM auxiliares
el CHA‐1 y el CHA‐2 en la zona de Chacapampa realizando un total de 554 puntos.
6.0 OBSERVACIONES Y COMENTARIOS:
Cielo despejado durante todo el día.

2014
DIARIO

7.0 PANEL FOTOGRÁFICO:

Canal de concreto Canal de concreto Muro tipo criba

Canal de concreto Terreno natural Vista panoramica de Chacapampa

Atte.
Germán Dávila Quiquín
GEOSERVICE INGENIERIA S.A.C

2014
DIARIO

1.0 PROYECTO:


4.0 EQUIPOS:
04 radios
01 laptop
01 Sombrilla
Se continua con los trabajos en la relavera de chacapampa realizando un total de 487 puntos.

2014
DIARIO


Auxiliar CHA‐2 Muro tipo criba Muro tipo criba

Canal de concreto Terreno natural Terreno natural

Atte.

2014
DIARIO

1.0 PROYECTO:

Sr. Freddy Quinteros Mendoza Conductor 10

4.0 EQUIPOS:
04 radios
01 laptop
01 Sombrilla

2014
DIARIO


Auxiliar CHA‐1 Canal de concreto Terreno natural

Terreno natural Terreno natural Poza con geomembrana

Atte.

2014
DIARIO

1.0 PROYECTO:


4.0 EQUIPOS:
04 radios
01 laptop
01 Sombrilla

2014
DIARIO


Auxiliar CHA‐1 Terreno natural Pozas con geomembrana

Terreno natural Terreno natural Terreno natural

Atte.

2014
DIARIO

1.0 PROYECTO:


4.0 EQUIPOS:
04 radios
01 laptop
01 Sombrilla

2014
DIARIO



Terreno natural Terreno natural Canal con geomembrana

Canal con geomembrana Terreno natural Terreno natural
Atte.

2014
DIARIO

1.0 PROYECTO:


4.0 EQUIPOS:
04 radios
01 laptop
01 Sombrilla

2014
DIARIO


Base EXP‐2 Terreno con geomembrana Terreno con geomembrana

Terreno natural Gaviones Terreno natural


Atte.

2014
DIARIO

1.0 PROYECTO:


4.0 EQUIPOS:
04 radios
01 laptop
01 Sombrilla

2014
DIARIO


Base EXP‐2 Poza con geomembrana Poza con geomembrana

Piezómetro 3 Piezómetro 6 Piezómetro 2

Piezómetro 1 Terreno natural Terreno natural

Atte.

Anexo 2:
Coordenadas de los puntos topográficos
registrados

PTO NORTE ESTE COTA CÓDIGO PTO NORTE ESTE COTA CÓDIGO
1 8609378.832 567858.628 2403.811 ACCESO 59 8609454.427 567909.751 2384.094 C CON
2 8609379.330 567854.133 2404.117 ACCESO 60 8609453.887 567909.818 2382.988 C CON
3 8609386.774 567856.106 2402.799 ACCESO 61 8609454.539 567909.571 2384.096 C CON
4 8609387.312 567859.011 2402.817 ACCESO 62 8609453.288 567910.006 2383.041 C CON
5 8609362.372 567852.301 2406.551 ACCESO 63 8609453.000 567910.213 2384.123 C CON
6 8609361.707 567855.607 2406.454 ACCESO 64 8609452.798 567910.384 2384.152 C CON
7 8609352.229 567854.159 2407.616 ACCESO 65 8609450.974 567905.866 2385.246 C CON
8 8609353.041 567851.569 2407.593 ACCESO 66 8609451.138 567905.813 2385.258 C CON
9 8609346.056 567850.315 2408.476 ACCESO 67 8609451.526 567905.552 2384.169 C CON
10 8609345.455 567855.099 2408.695 ACCESO 68 8609452.205 567905.667 2384.116 C CON
11 8609332.001 567848.619 2410.377 ACCESO 69 8609452.576 567905.664 2385.206 C CON
12 8609331.651 567853.185 2410.505 ACCESO 70 8609452.868 567905.618 2385.221 C CON
13 8609313.933 567848.546 2413.050 ACCESO 71 8609450.547 567897.459 2385.899 C CON
14 8609314.213 567853.655 2413.291 ACCESO 72 8609451.028 567897.457 2387.130 C CON
15 8609292.692 567849.421 2416.322 ACCESO 73 8609451.234 567897.455 2387.085 C CON
16 8609292.798 567854.027 2416.462 ACCESO 74 8609449.164 567897.891 2387.137 C CON
17 8609277.694 567850.054 2418.586 ACCESO 75 8609449.348 567897.855 2387.144 C CON
18 8609277.191 567853.446 2418.622 ACCESO 76 8609449.928 567897.608 2385.855 C CON
19 8609259.164 567853.818 2421.598 ACCESO 77 8609447.213 567888.382 2389.179 C CON
20 8609258.535 567850.255 2421.679 ACCESO 78 8609447.559 567888.418 2389.158 C CON
21 8609247.210 567849.617 2423.257 ACCESO 79 8609448.052 567888.443 2388.084 C CON
22 8609246.929 567853.575 2423.080 ACCESO 80 8609448.579 567888.371 2388.078 C CON
23 8609234.044 567847.757 2425.792 ACCESO 81 8609448.996 567888.398 2389.153 C CON
24 8609233.536 567852.300 2425.683 ACCESO 82 8609449.147 567888.473 2389.166 C CON
25 8609226.625 567845.736 2427.228 ACCESO 83 8609449.711 567880.535 2390.355 C CON
26 8609225.055 567854.163 2426.756 ACCESO 84 8609449.869 567880.525 2390.351 C CON
27 8609221.395 567855.820 2426.894 ACCESO 85 8609449.226 567880.454 2389.164 C CON
28 8609219.235 567853.706 2427.267 ACCESO 86 8609448.589 567880.392 2389.147 C CON
29 8609214.843 567850.886 2427.240 ACCESO 87 8609448.235 567880.505 2390.334 C CON
30 8609220.082 567847.140 2427.568 ACCESO 88 8609447.991 567880.428 2390.299 C CON
31 8609224.846 567839.934 2428.550 ACCESO 89 8609447.497 567877.834 2390.655 C CON
32 8609226.744 567841.688 2428.313 ACCESO 90 8609447.693 567877.758 2390.677 C CON
33 8609235.616 567837.856 2429.913 ACCESO 91 8609448.077 567877.546 2389.659 C CON
34 8609241.887 567840.250 2430.694 ACCESO 92 8609448.631 567877.353 2389.669 C CON
35 8609244.319 567835.561 2431.372 ACCESO 93 8609449.167 567877.300 2390.660 C CON
36 8609246.311 567839.368 2431.791 ACCESO 94 8609449.407 567877.119 2390.681 C CON
37 8609249.230 567833.501 2432.549 ACCESO 95 8609442.324 567871.054 2392.056 C CON
38 8609257.602 567835.728 2433.700 ACCESO 96 8609442.545 567870.836 2392.080 C CON
39 8609257.090 567832.259 2433.796 ACCESO 97 8609442.634 567870.290 2391.000 C CON
40 8609267.470 567832.575 2435.674 ACCESO 98 8609442.878 567869.580 2391.072 C CON
41 8609266.363 567828.546 2435.395 ACCESO 99 8609442.926 567869.283 2392.168 C CON
42 8609285.960 567822.086 2439.296 ACCESO 100 8609443.074 567868.971 2392.191 C CON
43 8609283.615 567818.944 2439.122 ACCESO 101 8609440.548 567869.911 2392.443 C CON
44 8609300.695 567813.443 2441.954 ACCESO 102 8609440.464 567869.726 2392.460 C CON
45 8609298.837 567809.526 2441.984 ACCESO 103 8609440.539 567869.172 2391.454 C CON
46 8609312.115 567803.556 2444.440 ACCESO 104 8609440.849 567868.599 2391.454 C CON
47 8609314.695 567807.551 2444.817 ACCESO 105 8609441.046 567868.210 2392.546 C CON
48 8609331.255 567799.343 2447.821 ACCESO 106 8609441.123 567867.980 2392.577 C CON
49 8609330.078 567795.472 2447.691 ACCESO 107 8609426.904 567866.013 2395.327 C CON
50 8609340.093 567793.048 2449.804 ACCESO 108 8609427.020 567865.749 2395.348 C CON
51 8609341.662 567797.408 2450.066 ACCESO 109 8609427.011 567865.297 2394.413 C CON
52 8609351.903 567796.240 2451.398 ACCESO 110 8609427.248 567864.618 2394.428 C CON
53 8609454.941 567913.385 2383.325 C CON 111 8609427.606 567864.179 2395.347 C CON
54 8609455.064 567913.207 2383.358 C CON 112 8609427.735 567864.020 2395.365 C CON
55 8609455.231 567912.767 2382.384 C CON 113 8609420.268 567864.097 2396.864 C CON
56 8609456.246 567912.296 2382.324 C CON 114 8609420.322 567863.863 2396.907 C CON
57 8609456.534 567912.288 2383.369 C CON 115 8609420.327 567863.388 2396.005 C CON
58 8609456.630 567912.167 2383.370 C CON 116 8609420.484 567862.864 2396.003 C CON
108-041 1
117 8609420.707 567862.551 2396.890 C CON 175 8609320.626 567783.681 2457.154 C CON
118 8609420.794 567862.237 2396.881 C CON 176 8609303.634 567784.193 2459.936 C CON
119 8609404.043 567858.114 2400.240 C CON 177 8609303.637 567783.985 2459.974 C CON
120 8609404.063 567857.953 2400.240 C CON 178 8609303.553 567783.434 2458.881 C CON
121 8609403.938 567858.544 2399.258 C CON 179 8609303.539 567782.687 2458.902 C CON
122 8609403.853 567859.260 2399.225 C CON 180 8609303.551 567782.258 2460.064 C CON
123 8609403.883 567859.556 2400.093 C CON 181 8609303.629 567782.145 2460.033 C CON
124 8609403.759 567859.957 2400.097 C CON 182 8609289.478 567782.957 2462.411 C CON
125 8609390.285 567858.142 2402.642 C CON 183 8609289.511 567783.135 2462.441 C CON
126 8609390.416 567857.926 2402.649 C CON 184 8609289.416 567783.533 2461.385 C CON
127 8609390.360 567857.493 2401.516 C CON 185 8609289.554 567784.283 2461.379 C CON
128 8609390.478 567856.654 2401.501 C CON 186 8609289.558 567784.857 2462.371 C CON
129 8609390.513 567856.417 2402.658 C CON 187 8609289.470 567785.060 2462.390 C CON
130 8609390.597 567856.121 2402.644 C CON 188 8609275.093 567787.511 2464.759 C CON
131 8609388.615 567856.154 2402.559 C CON 189 8609275.188 567787.205 2464.703 C CON
132 8609388.731 567856.135 2403.524 C CON 190 8609274.826 567786.866 2463.729 C CON
133 8609388.948 567855.912 2403.469 C CON 191 8609274.776 567786.046 2463.745 C CON
134 8609388.679 567857.161 2402.554 C CON 192 8609274.612 567785.658 2464.829 C CON
135 8609388.593 567857.146 2403.463 C CON 193 8609274.557 567785.347 2464.812 C CON
136 8609388.601 567857.357 2403.453 C CON 194 8609259.607 567787.221 2467.354 C CON
137 8609387.547 567857.208 2403.517 C CON 195 8609259.629 567786.854 2467.336 C CON
138 8609387.606 567857.042 2403.527 C CON 196 8609259.730 567787.621 2466.269 C CON
139 8609387.612 567856.984 2402.548 C CON 197 8609259.656 567788.381 2466.278 C CON
140 8609366.422 567798.941 2451.349 C CON 198 8609259.890 567788.715 2467.346 C CON
141 8609366.634 567798.664 2451.355 C CON 199 8609259.943 567789.036 2467.325 C CON
142 8609366.663 567798.281 2450.335 C CON 200 8609250.586 567789.982 2468.608 C CON
143 8609366.813 567797.595 2450.369 C CON 201 8609250.688 567789.812 2468.590 C CON
144 8609366.868 567797.073 2451.390 C CON 202 8609250.554 567789.231 2467.538 C CON
145 8609366.873 567796.869 2451.400 C CON 203 8609250.470 567788.440 2467.558 C CON
146 8609360.229 567794.162 2451.801 C CON 204 8609250.453 567788.011 2468.629 C CON
147 8609360.191 567794.370 2451.751 C CON 205 8609250.451 567787.774 2468.637 C CON
148 8609359.868 567794.748 2450.654 C CON 206 8609234.485 567791.385 2470.841 C CON
149 8609359.519 567795.341 2450.670 C CON 207 8609234.375 567791.090 2470.892 C CON
150 8609359.285 567795.745 2451.769 C CON 208 8609234.048 567790.724 2469.775 C CON
151 8609359.127 567795.962 2451.763 C CON 209 8609234.024 567789.943 2469.820 C CON
152 8609353.714 567790.422 2452.148 C CON 210 8609233.940 567789.364 2470.838 C CON
153 8609353.515 567790.486 2452.153 C CON 211 8609234.003 567789.264 2470.867 C CON
154 8609354.147 567790.068 2451.064 C CON 212 8609223.108 567791.080 2472.185 C CON
155 8609354.711 567789.759 2451.083 C CON 213 8609223.298 567791.294 2472.195 C CON
156 8609355.240 567789.612 2452.116 C CON 214 8609223.198 567791.791 2471.108 C CON
157 8609355.498 567789.390 2452.127 C CON 215 8609223.321 567792.561 2471.086 C CON
158 8609351.420 567785.039 2452.579 C CON 216 8609223.704 567792.844 2472.198 C CON
159 8609351.591 567784.859 2452.650 C CON 217 8609223.692 567793.105 2472.177 C CON
160 8609351.117 567785.272 2451.649 C CON 218 8609209.062 567796.357 2474.291 C CON
161 8609350.498 567785.949 2451.571 C CON 219 8609209.038 567796.234 2474.278 C CON
162 8609350.313 567786.115 2452.585 C CON 220 8609208.767 567795.876 2473.229 C CON
163 8609350.116 567786.082 2452.566 C CON 221 8609208.609 567795.028 2473.320 C CON
164 8609334.667 567783.956 2454.596 C CON 222 8609208.644 567794.558 2474.303 C CON
165 8609334.580 567783.716 2454.628 C CON 223 8609208.577 567794.376 2474.277 C CON
166 8609334.396 567783.078 2453.623 C CON 224 8609200.751 567797.536 2475.191 C CON
167 8609334.748 567782.457 2453.552 C CON 225 8609200.945 567797.631 2475.214 C CON
168 8609334.595 567781.829 2454.655 C CON 226 8609201.243 567798.050 2474.212 C CON
169 8609334.682 567781.576 2454.643 C CON 227 8609201.611 567798.770 2474.194 C CON
170 8609320.600 567781.500 2457.191 C CON 228 8609201.794 567799.149 2475.246 C CON
171 8609320.522 567781.724 2457.177 C CON 229 8609201.837 567799.434 2475.239 C CON
172 8609320.585 567782.197 2456.103 C CON 230 8609189.842 567809.633 2476.830 C CON
173 8609320.564 567782.871 2456.108 C CON 231 8609189.979 567809.766 2476.808 C CON
174 8609320.603 567783.296 2457.143 C CON 232 8609189.599 567809.349 2475.729 C CON
108-041 2
233 8609189.261 567808.629 2475.754 C CON 291 8609041.754 567837.257 2490.840 C CON
234 8609188.836 567808.325 2476.779 C CON 292 8609041.770 567837.749 2489.762 C CON
235 8609188.710 567808.058 2476.797 C CON 293 8609042.052 567838.566 2489.814 C CON
236 8609166.002 567815.466 2479.241 C CON 294 8609042.235 567838.911 2490.823 C CON
237 8609165.897 567815.214 2479.235 C CON 295 8609042.392 567839.196 2490.800 C CON
238 8609165.782 567814.793 2478.159 C CON 296 8609025.312 567842.699 2493.269 C CON
239 8609165.839 567813.993 2478.162 C CON 297 8609025.166 567842.580 2493.299 C CON
240 8609165.886 567813.603 2479.249 C CON 298 8609025.021 567842.266 2492.186 C CON
241 8609165.897 567813.241 2479.243 C CON 299 8609024.694 567841.611 2492.196 C CON
242 8609143.148 567819.213 2481.071 C CON 300 8609024.716 567841.043 2493.241 C CON
243 8609143.112 567819.147 2481.069 C CON 301 8609024.718 567840.822 2493.234 C CON
244 8609142.802 567818.636 2480.149 C CON 302 8609013.497 567846.831 2494.850 C CON
245 8609142.480 567817.865 2480.099 C CON 303 8609013.831 567847.073 2494.861 C CON
246 8609142.509 567817.566 2481.086 C CON 304 8609013.994 567847.527 2493.769 C CON
247 8609142.302 567817.306 2481.059 C CON 305 8609014.524 567848.017 2493.755 C CON
248 8609130.949 567825.152 2482.505 C CON 306 8609014.920 567848.292 2494.830 C CON
249 8609130.713 567824.939 2482.538 C CON 307 8609015.078 567848.374 2494.836 C CON
250 8609130.508 567824.529 2481.581 C CON 308 8609000.179 567862.216 2497.543 C CON
251 8609130.233 567823.847 2481.515 C CON 309 8609000.102 567862.144 2497.532 C CON
252 8609130.036 567823.388 2482.502 C CON 310 8608999.579 567861.764 2496.464 C CON
253 8609129.970 567823.081 2482.531 C CON 311 8608999.459 567861.074 2496.413 C CON
254 8609113.102 567837.521 2484.236 C CON 312 8608999.165 567860.692 2497.533 C CON
255 8609113.459 567837.519 2484.248 C CON 313 8608999.040 567860.469 2497.557 C CON
256 8609112.941 567837.070 2483.255 C CON 314 8608991.670 567866.111 2498.792 C CON
257 8609112.496 567835.853 2484.256 C CON 315 8608991.749 567866.028 2498.773 C CON
258 8609112.588 567835.864 2484.264 C CON 316 8608991.456 567865.591 2497.747 C CON
259 8609112.747 567836.318 2483.200 C CON 317 8608991.248 567864.840 2497.736 C CON
260 8609106.998 567838.216 2484.590 C CON 318 8608991.144 567864.557 2498.763 C CON
261 8609107.052 567838.562 2484.603 C CON 319 8608990.880 567864.129 2498.791 C CON
262 8609107.035 567839.041 2483.526 C CON 320 8608979.182 567867.798 2500.304 C CON
263 8609107.137 567839.723 2483.566 C CON 321 8608979.290 567868.128 2500.262 C CON
264 8609107.211 567840.103 2484.610 C CON 322 8608979.457 567868.435 2499.257 C CON
265 8609107.304 567840.301 2484.615 C CON 323 8608979.666 567869.120 2499.303 C CON
266 8609102.035 567840.808 2484.771 C CON 324 8608979.736 567869.365 2500.282 C CON
267 8609102.041 567840.650 2484.766 C CON 325 8608980.072 567869.707 2500.203 C CON
268 8609102.145 567840.218 2483.784 C CON 326 8608969.792 567876.739 2501.507 C CON
269 8609102.229 567839.568 2483.713 C CON 327 8608969.736 567876.615 2501.511 C CON
270 8609102.145 567839.078 2484.807 C CON 328 8608969.373 567876.337 2500.436 C CON
271 8609102.194 567838.714 2484.777 C CON 329 8608968.869 567875.793 2500.426 C CON
272 8609083.177 567838.796 2485.790 C CON 330 8608968.545 567875.521 2501.460 C CON
273 8609083.309 567838.666 2485.775 C CON 331 8608968.422 567875.364 2501.461 C CON
274 8609083.267 567838.134 2484.731 C CON 332 8608958.954 567892.381 2502.981 C CON
275 8609083.331 567837.383 2484.669 C CON 333 8608958.736 567892.287 2502.982 C CON
276 8609083.440 567836.913 2485.752 C CON 334 8608958.219 567892.145 2501.952 C CON
277 8609083.536 567836.577 2485.732 C CON 335 8608957.777 567891.743 2501.935 C CON
278 8609071.282 567834.596 2486.983 C CON 336 8608957.336 567891.409 2502.991 C CON
279 8609071.284 567834.940 2486.981 C CON 337 8608957.330 567891.313 2502.999 C CON
280 8609071.055 567835.430 2485.895 C CON 338 8608951.095 567898.724 2503.816 C CON
281 8609070.872 567836.090 2485.924 C CON 339 8608951.322 567898.865 2503.820 C CON
282 8609070.926 567836.687 2487.046 C CON 340 8608951.696 567899.218 2502.789 C CON
283 8609070.997 567836.825 2487.045 C CON 341 8608952.213 567899.624 2502.781 C CON
284 8609057.985 567836.781 2488.556 C CON 342 8608952.391 567899.824 2503.848 C CON
285 8609057.917 567836.558 2488.536 C CON 343 8608952.672 567900.097 2503.849 C CON
286 8609057.902 567836.072 2487.537 C CON 344 8608939.456 567910.054 2505.558 C CON
287 8609057.877 567835.313 2487.466 C CON 345 8608939.368 567910.102 2505.569 C CON
288 8609057.839 567834.779 2488.518 C CON 346 8608939.005 567909.685 2504.495 C CON
289 8609057.690 567834.491 2488.534 C CON 347 8608938.782 567908.754 2504.462 C CON
290 8609041.756 567837.185 2490.845 C CON 348 8608938.476 567908.522 2505.595 C CON
108-041 3
349 8608938.276 567908.308 2505.567 C CON 407 8609203.493 567856.285 2428.822 TN
350 8609386.377 567854.492 2403.360 M CRIB 408 8609200.156 567856.843 2430.894 TN
351 8609386.517 567854.073 2405.512 M CRIB 409 8609197.479 567858.454 2430.636 TN
352 8609380.177 567852.261 2406.422 M CRIB 410 8609194.894 567858.979 2430.943 TN
353 8609379.559 567853.151 2404.358 M CRIB 411 8609230.572 567841.362 2429.998 TN
354 8609354.142 567851.217 2407.587 M CRIB 412 8609234.401 567840.586 2430.538 TN
355 8609354.605 567850.401 2410.109 M CRIB 413 8609239.925 567835.447 2431.272 TN
356 8609349.444 567849.183 2410.751 M CRIB 414 8609349.858 567797.316 2451.413 TN
357 8609348.983 567850.144 2408.244 M CRIB 415 8609351.488 567799.377 2451.812 TN
358 8609346.153 567849.494 2408.659 M CRIB 416 8609355.153 567800.699 2451.668 TN
359 8609346.441 567848.444 2411.162 M CRIB 417 8609358.695 567801.716 2451.638 TN
360 8609337.232 567847.236 2412.286 M CRIB 418 8609361.456 567802.585 2451.554 TN
361 8609337.228 567848.302 2409.867 M CRIB 419 8609365.222 567803.246 2451.625 TN
362 8609321.479 567847.680 2411.930 M CRIB 420 8609366.804 567802.105 2451.970 TN
363 8609321.750 567846.740 2414.374 M CRIB 421 8609366.545 567799.168 2451.215 TN
364 8609304.498 567848.353 2414.622 M CRIB 422 8609347.368 567782.947 2452.892 TN
365 8609304.907 567847.163 2416.929 M CRIB 423 8609346.238 567785.536 2453.752 TN
366 8609281.895 567849.458 2418.066 M CRIB 424 8609345.683 567787.238 2453.918 TN
367 8609282.244 567848.347 2420.279 M CRIB 425 8609339.894 567785.410 2454.749 TN
368 8609266.564 567849.765 2420.481 M CRIB 426 8609335.903 567786.969 2454.514 TN
369 8609267.013 567848.682 2422.775 M CRIB 427 8609333.855 567785.213 2455.185 TN
370 8609254.965 567849.418 2422.267 M CRIB 428 8609334.519 567784.374 2454.790 TN
371 8609255.355 567848.406 2424.673 M CRIB 429 8609320.901 567785.116 2457.168 TN
372 8609247.603 567849.269 2423.305 M CRIB 430 8609304.166 567785.965 2460.036 TN
373 8609248.045 567847.991 2425.775 M CRIB 431 8609289.488 567786.130 2462.352 TN
374 8609249.124 567832.459 2435.015 M CRIB 432 8609276.426 567790.154 2464.196 TN
375 8609249.394 567833.627 2432.822 M CRIB 433 8609259.885 567790.993 2467.007 TN
376 8609258.820 567831.211 2434.195 M CRIB 434 8609250.920 567791.538 2468.718 TN
377 8609258.239 567830.220 2436.555 M CRIB 435 8609250.322 567790.544 2468.900 TN
378 8609272.559 567824.696 2436.962 M CRIB 436 8609247.430 567791.251 2469.853 TN
379 8609271.744 567823.857 2439.376 M CRIB 437 8609242.554 567790.822 2470.029 TN
380 8609284.033 567818.198 2439.281 M CRIB 438 8609239.701 567791.953 2470.727 TN
381 8609283.370 567817.331 2441.656 M CRIB 439 8609238.871 567793.099 2470.314 TN
382 8609299.421 567808.953 2442.174 M CRIB 440 8609237.201 567795.291 2469.806 TN
383 8609298.476 567808.223 2444.507 M CRIB 441 8609235.673 567796.023 2470.258 TN
384 8609308.738 567803.185 2446.500 M CRIB 442 8609233.744 567795.495 2470.446 TN
385 8609309.556 567804.231 2444.147 M CRIB 443 8609229.870 567793.848 2470.849 TN
386 8609330.003 567795.089 2447.891 M CRIB 444 8609228.311 567793.296 2471.330 TN
387 8609329.106 567793.988 2450.149 M CRIB 445 8609223.743 567795.285 2471.866 TN
388 8608937.258 567906.888 2506.117 TN 446 8609214.394 567797.734 2472.902 TN
389 8608952.215 567892.010 2505.887 TN 447 8609212.397 567798.649 2473.646 TN
390 8608951.883 567891.539 2506.201 TN 448 8609208.500 567799.077 2473.683 TN
391 8609021.612 567821.523 2506.357 TN 449 8609207.777 567793.020 2474.384 TN
392 8609032.095 567818.490 2507.047 TN 450 8609199.739 567796.314 2475.558 TN
393 8609042.179 567814.216 2506.856 TN 451 8609202.260 567799.838 2474.634 TN
394 8609044.213 567813.150 2507.139 TN 452 8609196.675 567804.582 2475.576 TN
395 8609056.252 567808.759 2508.450 TN 453 8609198.907 567807.046 2475.345 TN
396 8609068.125 567803.876 2509.739 TN 454 8609196.081 567809.215 2475.813 TN
397 8609079.876 567809.152 2506.900 TN 455 8609190.809 567811.828 2476.103 TN
398 8609088.753 567809.055 2507.077 TN 456 8609188.053 567807.020 2476.956 TN
399 8609110.775 567810.471 2509.102 TN 457 8609186.182 567813.718 2477.152 TN
400 8609361.919 567858.188 2406.724 TN 458 8609184.884 567816.254 2476.619 TN
401 8609352.258 567856.164 2408.568 TN 459 8609181.570 567817.851 2477.185 TN
402 8609351.566 567856.804 2407.893 TN 460 8609177.036 567816.292 2478.352 TN
403 8609213.746 567850.755 2427.653 TN 461 8609172.325 567816.847 2479.161 TN
404 8609207.945 567854.497 2428.171 TN 462 8609166.720 567817.742 2479.354 TN
405 8609210.345 567853.802 2428.343 TN 463 8609165.890 567818.764 2478.877 TN
406 8609213.272 567854.064 2427.924 TN 464 8609162.621 567816.662 2479.301 TN
108-041 4
465 8609165.516 567812.075 2479.355 TN 523 8608998.715 567859.795 2497.876 TN
466 8609159.742 567816.292 2479.303 TN 524 8608998.068 567865.916 2498.220 TN
467 8609155.174 567817.165 2480.081 TN 525 8608992.497 567867.712 2498.407 TN
468 8609153.080 567818.750 2480.025 TN 526 8608990.615 567862.838 2498.611 TN
469 8609146.036 567821.152 2480.486 TN 527 8608978.634 567866.345 2500.581 TN
470 8609141.673 567815.523 2481.659 TN 528 8608980.327 567870.386 2499.983 TN
471 8609141.147 567822.018 2481.203 TN 529 8608971.589 567878.855 2500.982 TN
472 8609134.843 567826.355 2481.856 TN 530 8608967.602 567874.566 2501.290 TN
473 8609131.292 567827.862 2482.112 TN 531 8608963.717 567887.825 2501.966 TN
474 8609129.638 567821.424 2483.263 TN 532 8608961.239 567893.607 2502.502 TN
475 8609127.396 567829.842 2482.738 TN 533 8608956.405 567890.551 2503.191 TN
476 8609123.422 567833.394 2483.451 TN 534 8608950.278 567898.152 2504.221 TN
477 8609121.376 567837.192 2483.500 TN 535 8608953.603 567902.530 2503.648 TN
478 8609121.424 567840.198 2483.683 TN 536 8608949.156 567905.572 2504.152 TN
479 8609122.278 567842.927 2484.455 TN 537 8608947.652 567908.896 2504.521 TN
480 8609122.450 567848.074 2484.605 TN 538 8608940.408 567911.547 2505.256 TN
481 8609120.794 567847.830 2484.279 TN 539 8608913.877 567953.490 2502.477 TN
482 8609123.560 567853.323 2481.252 TN 540 8608910.043 567960.579 2497.315 TN
483 8609124.477 567857.978 2478.407 TN 541 8608915.050 567969.539 2492.656 TN
484 8609125.818 567862.726 2475.324 TN 542 8608920.073 567973.039 2489.264 TN
485 8609126.021 567870.314 2470.263 TN 543 8608919.547 567978.552 2485.898 TN
486 8609125.827 567877.871 2466.611 TN 544 8608926.342 567982.256 2481.206 TN
487 8609126.977 567886.047 2463.810 TN 545 8608929.023 567990.950 2474.452 TN
488 8609125.506 567891.188 2460.070 TN 546 8608934.150 567997.064 2468.139 TN
489 8609119.957 567898.313 2454.659 TN 547 8608913.258 567942.755 2509.436 TN
490 8609119.930 567898.303 2454.658 TN 548 8608909.809 567935.066 2509.305 TN
491 8609117.012 567905.730 2450.410 TN 549 8608922.444 567933.854 2508.202 TN
492 8609116.421 567915.744 2444.818 TN 550 8608918.842 567930.041 2508.048 TN
493 8609116.078 567924.786 2440.870 TN 551 8608928.678 567921.051 2507.022 TN
494 8609112.277 567936.128 2435.773 TN 552 8608925.443 567918.761 2507.015 TN
495 8609112.331 567945.885 2431.178 TN 553 8608933.268 567911.184 2505.961 TN
496 8609113.998 567955.004 2426.008 TN 554 8608937.208 567913.061 2504.950 TN
497 8609111.802 567966.699 2420.523 TN 555 8609435.944 567886.180 2388.439 ACCESO
498 8609098.489 567913.081 2432.862 TN 556 8609436.209 567881.764 2388.317 ACCESO
499 8609097.782 567918.414 2429.004 TN 557 8609426.743 567879.346 2386.738 ACCESO
500 8609099.145 567905.731 2438.018 TN 558 8609426.027 567883.647 2386.926 ACCESO
501 8609103.928 567897.580 2444.535 TN 559 8609415.076 567882.424 2385.539 ACCESO
502 8609115.768 567846.143 2484.138 TN 560 8609414.229 567878.514 2385.354 ACCESO
503 8609110.987 567844.168 2484.074 TN 561 8609404.950 567880.087 2384.193 ACCESO
504 8609104.666 567842.871 2484.663 TN 562 8609405.750 567883.960 2384.224 ACCESO
505 8609110.408 567834.646 2484.457 TN 563 8609394.791 567887.322 2382.710 ACCESO
506 8609101.764 567837.496 2484.953 TN 564 8609392.967 567883.959 2382.348 ACCESO
507 8609099.515 567842.129 2484.946 TN 565 8609383.274 567891.188 2381.036 ACCESO
508 8609090.727 567840.671 2485.360 TN 566 8609378.688 567886.489 2381.191 ACCESO
509 8609086.088 567840.401 2485.767 TN 567 8609369.832 567892.061 2379.468 ACCESO
510 8609083.167 567840.113 2485.914 TN 568 8609370.052 567895.888 2379.347 ACCESO
511 8609071.253 567833.862 2487.148 TN 569 8609357.089 567895.855 2377.754 ACCESO
512 8609068.824 567837.608 2487.286 TN 570 8609357.687 567900.261 2377.805 ACCESO
513 8609058.369 567837.393 2488.179 TN 571 8609345.782 567898.736 2376.254 ACCESO
514 8609042.334 567840.028 2490.444 TN 572 8609346.097 567903.102 2376.237 ACCESO
515 8609025.572 567844.157 2493.200 TN 573 8609331.092 567903.096 2374.266 ACCESO
516 8609024.410 567838.919 2493.549 TN 574 8609332.256 567907.255 2374.341 ACCESO
517 8609011.486 567844.748 2495.411 TN 575 8609313.692 567909.571 2371.935 ACCESO
518 8609015.707 567849.180 2494.717 TN 576 8609313.764 567913.491 2371.906 ACCESO
519 8609008.848 567856.455 2496.045 TN 577 8609300.395 567918.572 2369.858 ACCESO
520 8609005.704 567860.341 2496.831 TN 578 8609298.186 567915.281 2369.837 ACCESO
521 8609002.062 567863.271 2497.389 TN 579 8609285.937 567920.603 2367.934 ACCESO
522 8609000.817 567863.636 2497.662 TN 580 8609287.244 567924.509 2367.922 ACCESO
108-041 5
581 8609272.646 567928.719 2365.976 ACCESO 639 8609379.062 567799.010 2448.520 C CON
582 8609271.179 567925.848 2365.933 ACCESO 640 8609379.837 567800.527 2446.574 C CON
583 8609271.162 567925.824 2365.932 ACCESO 641 8609380.167 567799.695 2446.602 C CON
584 8609260.271 567929.503 2364.463 ACCESO 642 8609379.941 567800.560 2447.627 C CON
585 8609261.061 567932.410 2364.677 ACCESO 643 8609379.784 567800.939 2447.618 C CON
586 8609252.276 567935.383 2363.665 ACCESO 644 8609380.306 567799.780 2447.857 C CON
587 8609251.236 567932.102 2363.427 ACCESO 645 8609380.524 567799.530 2447.836 C CON
588 8609240.282 567935.655 2362.409 ACCESO 646 8609380.778 567800.963 2445.711 C CON
589 8609241.161 567939.035 2362.588 ACCESO 647 8609380.636 567801.011 2447.007 C CON
590 8609231.952 567941.500 2361.613 ACCESO 648 8609380.564 567801.240 2446.952 C CON
591 8609231.184 567938.141 2361.597 ACCESO 649 8609381.459 567800.257 2445.750 C CON
592 8609221.730 567939.508 2360.869 ACCESO 650 8609381.478 567800.391 2447.051 C CON
593 8609222.314 567943.986 2360.936 ACCESO 651 8609381.756 567800.197 2447.017 C CON
594 8609214.052 567945.270 2360.464 ACCESO 652 8609380.313 567801.208 2445.711 C CON
595 8609208.451 567941.829 2360.601 ACCESO 653 8609380.784 567801.187 2445.732 C CON
596 8609189.471 567944.318 2362.198 ACCESO 654 8609381.639 567801.223 2445.720 C CON
597 8609185.621 567959.595 2362.982 ACCESO 655 8609381.747 567801.363 2446.510 C CON
598 8609172.802 567964.870 2364.417 ACCESO 656 8609382.023 567801.381 2446.517 C CON
599 8609167.814 567958.542 2364.467 ACCESO 657 8609380.924 567801.509 2446.704 C CON
600 8609161.419 567977.202 2365.950 ACCESO 658 8609380.941 567802.838 2445.541 C CON
601 8609155.790 567984.850 2366.870 ACCESO 659 8609380.783 567802.929 2445.531 C CON
602 8609151.600 567990.455 2367.595 ACCESO 660 8609381.975 567802.739 2444.589 C CON
603 8609143.307 567997.376 2368.685 ACCESO 661 8609382.037 567802.859 2445.634 C CON
604 8609139.008 567991.364 2368.576 ACCESO 662 8609382.308 567802.812 2445.634 C CON
605 8609120.365 567999.173 2370.693 ACCESO 663 8609381.429 567804.318 2443.418 C CON
606 8609124.936 568007.442 2370.868 ACCESO 664 8609381.370 567804.429 2444.354 C CON
607 8609111.370 568014.927 2372.355 ACCESO 665 8609381.170 567804.425 2444.331 C CON
608 8609104.643 568010.503 2372.696 ACCESO 666 8609382.238 567804.170 2443.421 C CON
609 8609090.005 568017.657 2374.257 ACCESO 667 8609382.496 567804.275 2444.369 C CON
610 8609095.848 568025.860 2374.075 ACCESO 668 8609382.558 567804.245 2444.368 C CON
611 8609082.125 568036.023 2375.488 ACCESO 669 8609381.636 567805.861 2442.132 C CON
612 8609072.001 568025.740 2376.037 ACCESO 670 8609381.637 567805.869 2442.120 C CON
613 8609065.726 568043.158 2377.083 ACCESO 671 8609381.585 567805.940 2443.088 C CON
614 8609059.780 568031.420 2377.160 ACCESO 672 8609381.367 567806.109 2443.059 C CON
615 8609049.249 568035.300 2378.211 ACCESO 673 8609382.455 567805.700 2442.106 C CON
616 8609051.678 568046.953 2378.210 ACCESO 674 8609382.584 567805.959 2443.040 C CON
617 8609042.851 568046.799 2378.799 ACCESO 675 8609382.801 567805.882 2443.025 C CON
618 8609037.670 568045.463 2379.241 ACCESO 676 8609381.897 567807.478 2441.899 C CON
619 8609038.027 568035.178 2379.403 ACCESO 677 8609381.905 567807.305 2441.037 C CON
620 8609045.543 568035.624 2378.613 ACCESO 678 8609381.603 567807.575 2441.911 C CON
621 8609374.562 567799.116 2449.449 C CON 679 8609382.794 567807.275 2441.061 C CON
622 8609374.726 567799.299 2450.285 C CON 680 8609382.920 567807.350 2441.874 C CON
623 8609374.627 567799.633 2450.268 C CON 681 8609383.048 567807.236 2441.888 C CON
624 8609374.957 567798.372 2449.425 C CON 682 8609382.252 567808.723 2439.971 C CON
625 8609374.981 567798.218 2450.363 C CON 683 8609382.115 567808.949 2440.831 C CON
626 8609375.089 567798.081 2450.385 C CON 684 8609381.926 567808.890 2440.841 C CON
627 8609376.344 567799.500 2447.645 C CON 685 8609383.055 567808.611 2439.984 C CON
628 8609376.629 567798.667 2447.662 C CON 686 8609383.241 567808.850 2440.775 C CON
629 8609376.693 567798.740 2449.619 C CON 687 8609383.338 567808.628 2440.800 C CON
630 8609376.824 567798.502 2449.627 C CON 688 8609383.311 567810.015 2438.820 C CON
631 8609376.393 567799.523 2449.623 C CON 689 8609382.399 567810.138 2438.849 C CON
632 8609376.229 567799.800 2449.642 C CON 690 8609382.371 567810.228 2439.864 C CON
633 8609376.339 567799.870 2447.596 C CON 691 8609382.049 567810.152 2439.859 C CON
634 8609378.690 567800.106 2446.597 C CON 692 8609383.339 567810.067 2439.873 C CON
635 8609378.748 567800.244 2448.398 C CON 693 8609383.603 567810.026 2439.861 C CON
636 8609378.609 567800.427 2448.384 C CON 694 8609382.603 567811.308 2437.885 C CON
637 8609378.939 567799.305 2447.497 C CON 695 8609382.355 567811.486 2438.854 C CON
638 8609379.050 567799.355 2448.489 C CON 696 8609381.994 567811.432 2438.849 C CON
108-041 6
697 8609383.443 567811.256 2437.898 C CON 755 8609385.118 567825.118 2426.449 C CON
698 8609383.453 567811.464 2438.843 C CON 756 8609385.138 567825.132 2427.432 C CON
699 8609383.801 567811.307 2438.840 C CON 757 8609385.429 567825.252 2427.419 C CON
700 8609383.644 567812.576 2436.729 C CON 758 8609384.146 567825.272 2427.396 C CON
701 8609382.775 567812.719 2436.706 C CON 759 8609384.020 567825.378 2427.370 C CON
702 8609382.750 567812.959 2437.649 C CON 760 8609384.325 567826.644 2425.391 C CON
703 8609382.704 567812.918 2437.645 C CON 761 8609384.385 567826.784 2426.317 C CON
704 8609383.597 567812.698 2437.706 C CON 762 8609384.155 567826.823 2426.310 C CON
705 8609383.893 567812.685 2437.703 C CON 763 8609385.303 567826.577 2425.388 C CON
706 8609382.976 567814.272 2435.527 C CON 764 8609385.245 567826.766 2426.322 C CON
707 8609382.962 567814.361 2436.466 C CON 765 8609385.534 567826.672 2426.330 C CON
708 8609382.705 567814.460 2436.443 C CON 766 8609385.490 567827.975 2424.336 C CON
709 8609383.840 567814.131 2435.544 C CON 767 8609384.515 567828.008 2424.340 C CON
710 8609384.076 567814.372 2436.476 C CON 768 8609384.467 567827.997 2425.309 C CON
711 8609384.109 567814.205 2436.486 C CON 769 8609384.185 567828.107 2425.287 C CON
712 8609383.986 567815.445 2434.267 C CON 770 8609385.583 567828.000 2425.253 C CON
713 8609383.038 567815.537 2434.289 C CON 771 8609385.671 567828.030 2425.274 C CON
714 8609382.850 567815.586 2435.282 C CON 772 8609384.692 567829.412 2423.339 C CON
715 8609382.810 567815.482 2435.261 C CON 773 8609384.624 567829.523 2424.204 C CON
716 8609383.933 567815.480 2435.320 C CON 774 8609384.431 567829.576 2424.207 C CON
717 8609384.228 567815.475 2435.350 C CON 775 8609385.495 567829.394 2423.290 C CON
718 8609383.161 567816.921 2433.231 C CON 776 8609385.762 567829.495 2424.223 C CON
719 8609382.887 567817.107 2434.200 C CON 777 8609385.934 567829.363 2424.187 C CON
720 8609384.129 567816.830 2433.239 C CON 778 8609384.874 567830.757 2422.262 C CON
721 8609384.038 567817.076 2434.204 C CON 779 8609385.681 567830.634 2422.283 C CON
722 8609384.332 567816.880 2434.260 C CON 780 8609385.876 567830.792 2423.176 C CON
723 8609383.310 567818.325 2432.015 C CON 781 8609386.001 567830.770 2423.196 C CON
724 8609384.038 567818.215 2432.009 C CON 782 8609384.963 567830.926 2423.178 C CON
725 8609384.288 567818.416 2433.075 C CON 783 8609384.740 567830.821 2423.202 C CON
726 8609384.566 567818.464 2433.063 C CON 784 8609385.010 567832.194 2421.180 C CON
727 8609383.313 567818.455 2433.004 C CON 785 8609384.898 567832.261 2422.150 C CON
728 8609383.135 567818.413 2432.965 C CON 786 8609384.634 567832.360 2422.124 C CON
729 8609382.719 567818.396 2432.271 C CON 787 8609385.963 567832.100 2421.178 C CON
730 8609383.460 567819.696 2430.879 C CON 788 8609385.937 567832.303 2422.118 C CON
731 8609383.473 567819.844 2431.852 C CON 789 8609386.139 567832.121 2422.145 C CON
732 8609383.270 567819.916 2431.834 C CON 790 8609385.179 567833.605 2420.135 C CON
733 8609384.424 567819.589 2430.863 C CON 791 8609386.106 567833.565 2420.129 C CON
734 8609384.405 567819.818 2431.875 C CON 792 8609386.261 567833.553 2421.077 C CON
735 8609384.468 567819.647 2431.872 C CON 793 8609386.488 567833.514 2421.060 C CON
736 8609383.683 567821.084 2429.753 C CON 794 8609385.209 567833.634 2421.047 C CON
737 8609384.581 567820.948 2429.753 C CON 795 8609385.012 567833.712 2421.036 C CON
738 8609384.475 567820.967 2430.714 C CON 796 8609385.366 567835.020 2419.026 C CON
739 8609384.851 567821.029 2430.698 C CON 797 8609385.267 567835.179 2419.991 C CON
740 8609383.612 567821.108 2430.680 C CON 798 8609385.098 567835.116 2419.972 C CON
741 8609383.506 567821.208 2430.671 C CON 799 8609386.281 567834.904 2419.026 C CON
742 8609383.861 567822.452 2428.616 C CON 800 8609386.257 567834.964 2419.982 C CON
743 8609383.863 567822.509 2429.577 C CON 801 8609386.550 567834.897 2420.021 C CON
744 8609383.535 567822.564 2429.518 C CON 802 8609385.514 567836.315 2417.960 C CON
745 8609384.696 567822.359 2428.623 C CON 803 8609386.350 567836.200 2417.941 C CON
746 8609384.754 567822.560 2429.590 C CON 804 8609386.665 567836.413 2418.877 C CON
747 8609385.163 567822.407 2429.586 C CON 805 8609386.767 567836.346 2418.897 C CON
748 8609384.028 567824.018 2427.513 C CON 806 8609385.569 567836.313 2418.944 C CON
749 8609383.999 567824.072 2428.500 C CON 807 8609385.375 567836.321 2418.912 C CON
750 8609383.820 567824.059 2428.454 C CON 808 8609385.678 567837.708 2416.932 C CON
751 8609384.950 567823.772 2427.519 C CON 809 8609385.688 567837.934 2417.880 C CON
752 8609384.972 567823.888 2428.483 C CON 810 8609385.396 567837.790 2417.866 C CON
753 8609385.173 567823.866 2428.501 C CON 811 8609386.628 567837.680 2416.934 C CON
754 8609384.251 567825.279 2426.438 C CON 812 8609386.755 567837.748 2417.889 C CON
108-041 7
813 8609386.979 567837.613 2417.879 C CON 871 8609387.987 567851.532 2405.971 C CON
814 8609386.776 567839.006 2415.818 C CON 872 8609388.048 567851.777 2406.906 C CON
815 8609385.845 567839.161 2415.848 C CON 873 8609388.156 567851.512 2406.900 C CON
816 8609385.851 567839.256 2416.821 C CON 874 8609387.231 567853.055 2404.905 C CON
817 8609385.524 567839.205 2416.795 C CON 875 8609388.157 567852.979 2404.911 C CON
818 8609386.721 567839.135 2416.796 C CON 876 8609388.211 567853.138 2405.734 C CON
819 8609387.038 567839.004 2416.793 C CON 877 8609388.446 567853.060 2405.758 C CON
820 8609385.995 567840.566 2414.770 C CON 878 8609335.683 567780.706 2454.726 M CRIB
821 8609386.002 567840.534 2415.727 C CON 879 8609336.053 567779.718 2456.587 M CRIB
822 8609385.655 567840.673 2415.715 C CON 880 8609324.264 567779.342 2459.026 M CRIB
823 8609386.921 567840.476 2414.755 C CON 881 8609324.188 567780.744 2456.531 M CRIB
824 8609387.110 567840.471 2415.704 C CON 882 8609307.429 567780.997 2459.432 M CRIB
825 8609387.161 567840.476 2415.695 C CON 883 8609307.603 567779.801 2461.370 M CRIB
826 8609386.172 567841.918 2413.653 C CON 884 8609290.811 567780.422 2464.088 M CRIB
827 8609387.042 567841.775 2413.653 C CON 885 8609290.686 567781.735 2461.930 M CRIB
828 8609387.113 567841.916 2414.635 C CON 886 8609266.104 567785.692 2466.022 M CRIB
829 8609387.523 567841.793 2414.606 C CON 887 8609266.536 567784.366 2468.085 M CRIB
830 8609386.334 567842.125 2414.562 C CON 888 8609251.497 567785.494 2470.245 M CRIB
831 8609386.004 567842.024 2414.582 C CON 889 8609251.371 567786.785 2468.529 M CRIB
832 8609386.270 567843.303 2412.548 C CON 890 8609367.818 567891.166 2379.591 M CRIB
833 8609386.358 567843.407 2413.470 C CON 891 8609367.170 567890.062 2381.808 M CRIB
834 8609386.070 567843.371 2413.474 C CON 892 8609353.789 567895.576 2377.393 M CRIB
835 8609387.235 567843.293 2412.529 C CON 893 8609353.135 567894.611 2379.933 M CRIB
836 8609387.181 567843.526 2413.502 C CON 894 8609342.737 567898.592 2376.078 M CRIB
837 8609387.355 567843.412 2413.495 C CON 895 8609342.162 567897.505 2378.373 M CRIB
838 8609387.339 567844.529 2411.465 C CON 896 8609327.741 567903.170 2373.940 M CRIB
839 8609386.444 567844.637 2411.465 C CON 897 8609327.426 567902.114 2376.398 M CRIB
840 8609386.413 567844.634 2412.429 C CON 898 8609314.038 567908.491 2372.057 M CRIB
841 8609386.187 567844.760 2412.402 C CON 899 8609313.242 567907.451 2374.567 M CRIB
842 8609387.310 567844.662 2412.470 C CON 900 8609297.796 567914.298 2370.022 M CRIB
843 8609387.682 567844.578 2412.452 C CON 901 8609297.033 567913.344 2372.386 M CRIB
844 8609386.508 567846.068 2410.382 C CON 902 8609285.564 567919.795 2368.060 M CRIB
845 8609386.438 567846.154 2411.310 C CON 903 8609284.936 567918.934 2370.560 M CRIB
846 8609386.267 567846.076 2411.296 C CON 904 8609270.902 567924.933 2366.122 M CRIB
847 8609387.478 567845.957 2410.388 C CON 905 8609270.298 567923.949 2368.551 M CRIB
848 8609387.439 567846.408 2411.286 C CON 906 8609259.803 567928.566 2364.613 M CRIB
849 8609387.693 567846.049 2411.304 C CON 907 8609259.358 567927.361 2367.098 M CRIB
850 8609386.645 567847.519 2409.293 C CON 908 8609251.080 567931.397 2363.682 M CRIB
851 8609387.602 567847.347 2409.306 C CON 909 8609250.386 567930.395 2366.052 M CRIB
852 8609387.576 567847.422 2410.264 C CON 910 8609240.163 567934.811 2362.614 M CRIB
853 8609387.874 567847.411 2410.246 C CON 911 8609239.600 567933.680 2364.974 M CRIB
854 8609386.613 567847.558 2410.195 C CON 912 8609231.147 567937.095 2361.809 M CRIB
855 8609386.319 567847.574 2410.191 C CON 913 8609230.701 567935.908 2364.219 M CRIB
856 8609386.795 567848.871 2408.223 C CON 914 8609221.425 567938.770 2361.051 M CRIB
857 8609386.794 567848.987 2409.074 C CON 915 8609220.942 567937.742 2363.694 M CRIB
858 8609386.677 567848.906 2409.093 C CON 916 8609208.462 567941.079 2360.601 M CRIB
859 8609387.749 567848.831 2408.204 C CON 917 8609208.245 567940.440 2362.910 M CRIB
860 8609387.782 567848.971 2409.151 C CON 918 8609485.632 567810.356 2459.340 TN
861 8609387.928 567848.901 2409.124 C CON 919 8609491.165 567819.879 2455.641 TN
862 8609386.922 567850.290 2407.031 C CON 920 8609497.749 567829.089 2451.208 TN
863 8609386.827 567850.248 2407.863 C CON 921 8609496.223 567843.407 2448.364 TN
864 8609386.629 567850.416 2407.878 C CON 922 8609492.893 567849.287 2447.037 TN
865 8609387.869 567850.092 2406.997 C CON 923 8609491.764 567854.940 2445.466 TN
866 8609388.013 567850.259 2407.941 C CON 924 8609495.554 567857.234 2443.432 TN
867 8609388.108 567850.293 2407.924 C CON 925 8609482.444 567800.488 2463.095 TN
868 8609387.050 567851.590 2405.955 C CON 926 8609477.110 567790.107 2469.692 TN
869 8609386.986 567851.813 2406.827 C CON 927 8609466.040 567771.235 2482.127 TN
870 8609386.982 567851.717 2406.826 C CON 928 8609461.038 567761.259 2490.012 TN
108-041 8
929 8609459.717 567746.236 2498.646 TN 987 8609459.981 567852.551 2411.931 TN
930 8609457.244 567737.034 2505.709 TN 988 8609454.342 567913.046 2383.432 TN
931 8609452.578 567731.826 2508.203 TN 989 8609453.758 567914.797 2383.151 TN
932 8609371.694 567800.190 2450.197 TN 990 8609452.114 567913.943 2382.907 TN
933 8609373.857 567799.714 2449.493 TN 991 8609451.633 567912.655 2383.288 TN
934 8609365.793 567794.872 2452.080 TN 992 8609449.893 567910.609 2383.669 TN
935 8609373.921 567794.564 2450.925 TN 993 8609449.442 567908.452 2384.080 TN
936 8609378.749 567795.670 2450.460 TN 994 8609448.955 567903.841 2385.622 TN
937 8609385.613 567794.051 2450.488 TN 995 8609447.295 567900.147 2386.752 TN
938 8609392.409 567795.412 2450.536 TN 996 8609456.062 567910.020 2384.019 TN
939 8609398.888 567796.090 2451.977 TN 997 8609453.838 567906.708 2384.729 TN
940 8609405.162 567797.565 2453.933 TN 998 8609452.916 567900.347 2386.603 TN
941 8609411.002 567798.256 2456.300 TN 999 8609450.718 567891.038 2388.353 TN
942 8609419.081 567796.523 2454.035 TN 1000 8609450.497 567886.273 2389.946 TN
943 8609428.038 567796.939 2454.644 TN 1001 8609451.559 567880.945 2390.527 TN
944 8609452.490 567802.118 2455.274 TN 1002 8609450.206 567875.550 2391.163 TN
945 8609459.653 567804.727 2453.301 TN 1003 8609441.873 567892.478 2389.119 TN
946 8609379.753 567800.935 2445.881 TN 1004 8609438.825 567889.561 2389.154 TN
947 8609382.070 567800.005 2446.534 TN 1005 8609435.707 567887.359 2388.439 TN
948 8609382.196 567800.503 2445.760 TN 1006 8609425.748 567884.653 2387.094 TN
949 8609380.607 567801.534 2446.718 TN 1007 8609205.892 567940.019 2360.794 TN
950 8609381.090 567802.771 2444.580 TN 1008 8609202.220 567939.717 2361.093 TN
951 8609382.555 567804.155 2443.424 TN 1009 8609199.540 567940.655 2361.304 TN
952 8609380.793 567804.394 2442.761 TN 1010 8609196.653 567938.375 2361.399 TN
953 8609383.128 567807.146 2441.123 TN 1011 8609192.989 567938.724 2361.659 TN
954 8609383.713 567809.806 2438.797 TN 1012 8609188.854 567937.380 2362.102 TN
955 8609381.917 567810.087 2438.701 TN 1013 8609191.796 567933.846 2363.880 TN
956 8609384.294 567812.391 2436.661 TN 1014 8609194.380 567930.191 2366.515 TN
957 8609382.042 567812.776 2436.403 TN 1015 8609195.585 567926.691 2368.877 TN
958 8609384.414 567815.305 2434.287 TN 1016 8609199.514 567923.814 2371.392 TN
959 8609382.407 567815.668 2434.255 TN 1017 8609198.187 567921.559 2372.904 TN
960 8609384.662 567818.296 2432.029 TN 1018 8609198.518 567918.459 2375.278 TN
961 8609383.457 567819.699 2430.880 TN 1019 8609198.762 567913.902 2378.452 TN
962 8609383.141 567821.254 2430.009 TN 1020 8609196.673 567910.212 2380.762 TN
963 8609385.008 567820.949 2430.014 TN 1021 8609196.425 567907.780 2382.410 TN
964 8609383.551 567825.207 2426.500 TN 1022 8609196.367 567904.591 2384.776 TN
965 8609385.856 567825.164 2426.395 TN 1023 8609186.614 567960.894 2363.184 TN
966 8609385.927 567827.808 2424.427 TN 1024 8609174.064 567965.895 2364.665 TN
967 8609384.061 567828.090 2424.423 TN 1025 8609162.213 567977.495 2366.107 TN
968 8609384.654 567833.621 2419.962 TN 1026 8609153.042 567991.830 2367.819 TN
969 8609386.780 567833.385 2419.772 TN 1027 8609144.444 567999.310 2368.499 TN
970 8609385.120 567836.552 2417.616 TN 1028 8609117.815 567997.220 2370.943 TN
971 8609387.337 567838.951 2415.763 TN 1029 8609125.710 568008.895 2371.099 TN
972 8609385.222 567839.202 2415.516 TN 1030 8609114.862 568018.302 2372.017 TN
973 8609385.694 567842.055 2413.527 TN 1031 8609088.276 568014.950 2374.261 TN
974 8609387.599 567841.799 2413.586 TN 1032 8609098.479 568030.608 2373.715 TN
975 8609385.705 567844.705 2410.864 TN 1033 8609085.366 568039.685 2375.088 TN
976 8609387.892 567844.579 2410.844 TN 1034 8609070.831 568024.340 2375.825 TN
977 8609386.040 567847.505 2408.621 TN 1035 8609068.565 568049.085 2376.544 TN
978 8609388.367 567847.394 2408.590 TN 1036 8609056.112 568052.786 2377.767 TN
979 8609388.354 567850.151 2406.102 TN 1037 8609048.886 568052.254 2378.826 TN
980 8609386.240 567850.225 2406.427 TN 1038 8609041.900 568049.670 2380.360 TN
981 8609386.889 567852.877 2404.937 TN 1039 8609037.601 568047.387 2379.821 TN
982 8609388.804 567852.646 2404.735 TN 1040 8609045.363 568034.082 2378.988 TN
983 8609451.923 567871.442 2395.657 TN 1041 8609055.866 568032.110 2377.534 TN
984 8609455.377 567869.065 2399.304 TN 1042 8608997.876 567995.589 2397.277 ACCESO
985 8609458.906 567866.317 2402.892 TN 1043 8609005.748 568007.276 2397.887 ACCESO
986 8609458.584 567858.515 2407.301 TN 1044 8609013.933 568001.586 2397.256 ACCESO
108-041 9
1045 8609009.150 567989.724 2396.291 ACCESO 1103 8609409.633 567983.726 2333.988 ACCESO
1046 8609024.487 567982.013 2394.894 ACCESO 1104 8609403.348 567970.918 2332.909 ACCESO
1047 8609028.815 567991.197 2395.393 ACCESO 1105 8609397.871 567972.132 2332.498 ACCESO
1048 8609044.589 567985.508 2393.724 ACCESO 1106 8609392.677 567972.364 2331.774 ACCESO
1049 8609041.396 567977.524 2393.537 ACCESO 1107 8609387.614 567972.423 2331.417 ACCESO
1050 8609055.642 567974.541 2392.192 ACCESO 1108 8609382.358 567972.649 2330.875 ACCESO
1051 8609058.939 567982.898 2392.080 ACCESO 1109 8609377.111 567972.701 2330.263 ACCESO
1052 8609072.952 567980.521 2390.302 ACCESO 1110 8609372.012 567972.818 2329.757 ACCESO
1053 8609079.284 567981.742 2389.040 ACCESO 1111 8609367.023 567973.416 2329.203 ACCESO
1054 8609076.372 567970.822 2390.115 ACCESO 1112 8609361.904 567973.952 2328.527 ACCESO
1055 8609085.820 567972.278 2389.562 ACCESO 1113 8609356.892 567974.892 2328.028 ACCESO
1056 8609089.432 567976.662 2389.496 ACCESO 1114 8609351.922 567975.984 2327.481 ACCESO
1057 8609089.320 567985.290 2389.091 ACCESO 1115 8609347.033 567977.274 2326.898 ACCESO
1058 8609086.273 567991.280 2388.818 ACCESO 1116 8609342.108 567978.751 2326.244 ACCESO
1059 8609077.745 567986.340 2388.198 ACCESO 1117 8609337.457 567980.595 2325.739 ACCESO
1060 8609076.061 567998.936 2387.588 ACCESO 1118 8609333.003 567982.931 2325.151 ACCESO
1061 8609070.301 567991.360 2387.019 ACCESO 1119 8609328.296 567985.172 2324.536 ACCESO
1062 8609056.495 567996.743 2385.617 ACCESO 1120 8609323.594 567987.452 2323.913 ACCESO
1063 8609059.426 568008.105 2385.748 ACCESO 1121 8609318.963 567989.646 2323.202 ACCESO
1064 8609038.171 568018.705 2383.319 ACCESO 1122 8609314.061 567991.173 2322.632 ACCESO
1065 8609033.477 568008.701 2383.577 ACCESO 1123 8609309.340 567992.953 2322.083 ACCESO
1066 8609023.835 568016.852 2382.510 ACCESO 1124 8609304.610 567994.643 2321.519 ACCESO
1067 8609030.026 568024.381 2381.661 ACCESO 1125 8609299.712 567995.932 2320.920 ACCESO
1068 8609030.095 568030.466 2380.621 ACCESO 1126 8609294.714 567997.107 2320.413 ACCESO
1069 8609017.504 568031.392 2381.282 ACCESO 1127 8609289.838 567998.456 2319.998 ACCESO
1070 8609027.516 568041.394 2380.356 ACCESO 1128 8609284.935 567999.634 2319.504 ACCESO
1071 8609034.651 568034.504 2379.980 ACCESO 1129 8609279.906 568000.888 2319.144 ACCESO
1072 8609038.540 568035.300 2379.335 ACCESO 1130 8609274.957 568001.846 2318.661 ACCESO
1073 8609036.687 568044.204 2379.649 ACCESO 1131 8609270.078 568003.199 2318.283 ACCESO
1074 8609188.144 567958.445 2362.673 ACCESO 1132 8609265.071 568004.742 2317.974 ACCESO
1075 8609202.663 567955.162 2361.389 ACCESO 1133 8609260.154 568006.249 2317.627 ACCESO
1076 8609217.564 567953.294 2360.065 ACCESO 1134 8609255.548 568008.290 2317.463 ACCESO
1077 8609217.698 567946.233 2360.028 ACCESO 1135 8609251.073 568010.815 2317.240 ACCESO
1078 8609232.134 567945.831 2358.597 ACCESO 1136 8609246.986 568013.715 2317.035 ACCESO
1079 8609233.123 567951.365 2358.582 ACCESO 1137 8609244.134 568017.898 2316.911 ACCESO
1080 8609246.152 567951.066 2357.330 ACCESO 1138 8609243.559 568023.049 2316.614 ACCESO
1081 8609247.178 567945.943 2356.977 ACCESO 1139 8609240.785 568024.974 2316.462 ACCESO
1082 8609276.397 567946.064 2353.428 ACCESO 1140 8609256.146 568028.983 2316.033 ACCESO
1083 8609278.328 567952.502 2353.004 ACCESO 1141 8609257.395 568024.126 2316.421 ACCESO
1084 8609300.803 567951.573 2350.694 ACCESO 1142 8609259.628 568019.568 2316.727 ACCESO
1085 8609301.727 567945.653 2350.373 ACCESO 1143 8609262.805 568015.632 2317.151 ACCESO
1086 8609330.209 567950.968 2347.593 ACCESO 1144 8609266.775 568012.602 2317.605 ACCESO
1087 8609332.312 567942.774 2347.094 ACCESO 1145 8609271.381 568010.413 2318.108 ACCESO
1088 8609358.420 567942.896 2344.158 ACCESO 1146 8609276.369 568009.106 2318.540 ACCESO
1089 8609359.434 567951.864 2344.538 ACCESO 1147 8609281.290 568008.090 2319.002 ACCESO
1090 8609382.276 567953.509 2342.087 ACCESO 1148 8609286.283 568006.879 2319.388 ACCESO
1091 8609384.233 567943.912 2341.500 ACCESO 1149 8609291.163 568005.860 2319.822 ACCESO
1092 8609415.515 567944.434 2338.464 ACCESO 1150 8609296.096 568004.453 2320.225 ACCESO
1093 8609416.485 567953.633 2337.928 ACCESO 1151 8609300.876 568002.927 2320.886 ACCESO
1094 8609423.895 567957.427 2336.715 ACCESO 1152 8609305.593 568001.161 2321.454 ACCESO
1095 8609424.187 567964.766 2335.665 ACCESO 1153 8609310.366 567999.245 2322.023 ACCESO
1096 8609435.433 567968.933 2336.256 ACCESO 1154 8609315.039 567997.440 2322.599 ACCESO
1097 8609431.971 567955.969 2337.146 ACCESO 1155 8609319.726 567995.676 2323.126 ACCESO
1098 8609414.465 567982.482 2334.532 ACCESO 1156 8609324.495 567994.179 2323.727 ACCESO
1099 8609412.847 567970.408 2334.015 ACCESO 1157 8609329.325 567992.498 2324.304 ACCESO
1100 8609419.115 567968.030 2334.874 ACCESO 1158 8609334.171 567990.750 2324.959 ACCESO
1101 8609426.449 567979.675 2335.500 ACCESO 1159 8609338.819 567988.639 2325.563 ACCESO
1102 8609432.495 567973.054 2336.028 ACCESO 1160 8609343.461 567986.732 2326.126 ACCESO
108-041 10
1161 8609348.388 567985.151 2326.751 ACCESO 1219 8609368.121 568052.094 2325.652 BOTAD
1162 8609353.226 567983.749 2327.404 ACCESO 1220 8609374.025 568049.074 2326.638 BOTAD
1163 8609358.130 567982.365 2328.108 ACCESO 1221 8609379.710 568046.298 2326.951 BOTAD
1164 8609363.182 567981.262 2328.724 ACCESO 1222 8609385.422 568040.637 2327.468 BOTAD
1165 8609368.093 567980.324 2329.331 ACCESO 1223 8609386.112 568038.859 2327.413 BOTAD
1166 8609373.104 567979.896 2329.906 ACCESO 1224 8609389.751 568035.433 2327.648 BOTAD
1167 8609378.104 567979.503 2330.460 ACCESO 1225 8609393.942 568032.679 2328.006 BOTAD
1168 8609383.240 567979.452 2331.065 ACCESO 1226 8609398.012 568029.764 2327.953 BOTAD
1169 8609388.480 567979.470 2331.636 ACCESO 1227 8609401.734 568026.129 2327.787 BOTAD
1170 8609393.648 567979.775 2332.165 ACCESO 1228 8609404.687 568021.854 2328.044 BOTAD
1171 8609398.685 567980.540 2332.775 ACCESO 1229 8609408.271 568018.321 2328.600 BOTAD
1172 8609403.780 567981.423 2333.309 ACCESO 1230 8609411.597 568014.558 2328.673 BOTAD
1173 8609391.315 567985.426 2329.297 BOTAD 1231 8609411.732 568012.885 2329.516 BOTAD
1174 8609386.329 567985.997 2329.058 BOTAD 1232 8609413.326 568011.150 2328.705 BOTAD
1175 8609381.302 567986.358 2329.003 BOTAD 1233 8609417.231 568008.018 2329.495 BOTAD
1176 8609376.195 567987.150 2329.281 BOTAD 1234 8609420.398 568005.337 2330.306 BOTAD
1177 8609371.221 567985.823 2329.378 BOTAD 1235 8609418.497 568002.778 2329.123 BOTAD
1178 8609366.104 567985.987 2328.870 BOTAD 1236 8609416.244 567996.715 2329.758 BOTAD
1179 8609361.121 567986.694 2328.173 BOTAD 1237 8609408.321 567991.267 2330.840 BOTAD
1180 8609356.163 567987.476 2327.525 BOTAD 1238 8609456.225 567914.696 2380.832 C CON
1181 8609351.174 567988.108 2327.020 BOTAD 1239 8609457.052 567914.566 2380.777 C CON
1182 8609346.081 567988.197 2326.333 BOTAD 1240 8609457.140 567914.701 2381.595 C CON
1183 8609341.378 567990.012 2325.642 BOTAD 1241 8609457.324 567914.490 2381.650 C CON
1184 8609336.487 567991.686 2325.002 BOTAD 1242 8609456.196 567914.849 2381.674 C CON
1185 8609331.624 567993.111 2324.454 BOTAD 1243 8609455.973 567914.944 2381.622 C CON
1186 8609326.712 567994.346 2323.921 BOTAD 1244 8609457.435 567915.812 2379.414 C CON
1187 8609321.864 567996.150 2323.545 BOTAD 1245 8609456.526 567915.989 2379.426 C CON
1188 8609316.933 567997.673 2322.899 BOTAD 1246 8609456.701 567915.903 2380.584 C CON
1189 8609312.199 567999.845 2322.387 BOTAD 1247 8609456.308 567916.220 2380.626 C CON
1190 8609307.327 568001.658 2321.674 BOTAD 1248 8609457.439 567915.835 2380.645 C CON
1191 8609302.743 568003.762 2321.019 BOTAD 1249 8609457.695 567915.626 2380.636 C CON
1192 8609297.836 568005.041 2320.399 BOTAD 1250 8609458.072 567918.225 2377.798 C CON
1193 8609293.104 568006.936 2319.845 BOTAD 1251 8609457.182 567918.450 2377.856 C CON
1194 8609288.176 568008.119 2319.561 BOTAD 1252 8609457.146 567918.322 2378.603 C CON
1195 8609282.977 568008.604 2319.077 BOTAD 1253 8609456.962 567918.435 2378.594 C CON
1196 8609278.072 568009.729 2318.649 BOTAD 1254 8609458.021 567918.088 2378.626 C CON
1197 8609273.087 568011.361 2318.272 BOTAD 1255 8609458.290 567918.072 2378.606 C CON
1198 8609268.094 568012.840 2317.727 BOTAD 1256 8609457.553 567920.481 2375.947 C CON
1199 8609264.128 568016.015 2317.226 BOTAD 1257 8609458.469 567920.333 2375.983 C CON
1200 8609261.506 568020.496 2316.730 BOTAD 1258 8609458.584 567920.463 2377.073 C CON
1201 8609259.835 568025.371 2316.388 BOTAD 1259 8609458.776 567920.356 2377.049 C CON
1202 8609259.258 568035.669 2316.592 BOTAD 1260 8609457.549 567920.355 2377.098 C CON
1203 8609260.705 568043.049 2317.291 BOTAD 1261 8609457.213 567920.497 2377.099 C CON
1204 8609265.763 568049.040 2317.636 BOTAD 1262 8609462.860 567923.282 2373.416 C CON
1205 8609270.339 568055.985 2317.736 BOTAD 1263 8609457.769 567922.455 2374.522 C CON
1206 8609276.140 568061.707 2317.470 BOTAD 1264 8609458.485 567922.471 2374.515 C CON
1207 8609281.720 568066.006 2317.542 BOTAD 1265 8609458.415 567922.481 2375.467 C CON
1208 8609286.103 568069.629 2317.936 BOTAD 1266 8609458.722 567922.435 2375.495 C CON
1209 8609291.988 568073.038 2318.025 BOTAD 1267 8609457.784 567922.400 2375.494 C CON
1210 8609299.078 568076.759 2318.289 BOTAD 1268 8609458.735 567925.216 2372.700 C CON
1211 8609308.396 568076.902 2318.433 BOTAD 1269 8609458.631 567925.149 2372.716 C CON
1212 8609318.303 568073.791 2318.566 BOTAD 1270 8609458.749 567925.172 2373.472 C CON
1213 8609322.516 568068.386 2319.063 BOTAD 1271 8609459.084 567925.067 2373.481 C CON
1214 8609329.870 568064.733 2319.568 BOTAD 1272 8609457.757 567925.163 2373.485 C CON
1215 8609338.045 568061.308 2320.895 BOTAD 1273 8609457.642 567925.064 2373.488 C CON
1216 8609349.473 568057.713 2321.769 BOTAD 1274 8609457.895 567926.961 2371.246 C CON
1217 8609356.611 568056.344 2322.993 BOTAD 1275 8609458.675 567926.851 2371.281 C CON
1218 8609362.603 568054.932 2323.884 BOTAD 1276 8609458.873 567927.041 2372.162 C CON
108-041 11
1277 8609458.906 567926.919 2372.171 C CON 1335 8609457.009 567945.213 2357.998 C CON
1278 8609457.998 567927.051 2372.086 C CON 1336 8609457.187 567945.181 2357.996 C CON
1279 8609457.684 567926.881 2372.125 C CON 1337 8609456.055 567944.907 2357.990 C CON
1280 8609458.827 567928.790 2369.833 C CON 1338 8609455.957 567944.876 2357.944 C CON
1281 8609458.047 567928.908 2369.758 C CON 1339 8609455.746 567946.533 2355.855 C CON
1282 8609458.010 567928.912 2370.623 C CON 1340 8609456.574 567946.750 2355.880 C CON
1283 8609457.687 567928.917 2370.625 C CON 1341 8609456.790 567946.975 2356.899 C CON
1284 8609458.904 567928.699 2370.671 C CON 1342 8609456.867 567946.898 2356.857 C CON
1285 8609459.139 567928.736 2370.665 C CON 1343 8609455.717 567946.583 2356.830 C CON
1286 8609458.926 567930.607 2368.390 C CON 1344 8609455.601 567946.538 2356.839 C CON
1287 8609458.111 567930.615 2368.326 C CON 1345 8609455.355 567948.033 2354.847 C CON
1288 8609457.955 567930.683 2369.229 C CON 1346 8609456.226 567948.108 2354.855 C CON
1289 8609457.857 567930.478 2369.206 C CON 1347 8609456.255 567948.329 2355.784 C CON
1290 8609458.944 567930.761 2369.198 C CON 1348 8609456.515 567948.408 2355.775 C CON
1291 8609459.146 567930.710 2369.244 C CON 1349 8609455.254 567948.090 2355.788 C CON
1292 8609458.288 567932.340 2366.823 C CON 1350 8609455.087 567948.049 2355.756 C CON
1293 8609458.115 567932.426 2367.703 C CON 1351 8609455.866 567949.761 2353.541 C CON
1294 8609457.852 567932.314 2367.685 C CON 1352 8609455.103 567949.655 2353.548 C CON
1295 8609458.948 567932.372 2367.685 C CON 1353 8609454.953 567949.618 2354.536 C CON
1296 8609459.257 567932.410 2367.701 C CON 1354 8609454.760 567949.616 2354.507 C CON
1297 8609459.048 567934.095 2365.337 C CON 1355 8609455.781 567949.819 2354.507 C CON
1298 8609458.322 567934.143 2365.271 C CON 1356 8609456.003 567949.871 2354.494 C CON
1299 8609458.285 567934.298 2366.172 C CON 1357 8609454.282 567951.334 2353.209 C CON
1300 8609457.975 567934.189 2366.191 C CON 1358 8609454.398 567951.409 2353.180 C CON
1301 8609459.044 567934.000 2366.273 C CON 1359 8609454.687 567951.150 2352.299 C CON
1302 8609459.410 567934.131 2366.282 C CON 1360 8609455.485 567951.218 2352.316 C CON
1303 8609459.197 567935.926 2363.899 C CON 1361 8609455.375 567951.343 2353.252 C CON
1304 8609458.309 567935.904 2363.883 C CON 1362 8609455.698 567951.435 2353.244 C CON
1305 8609458.232 567935.819 2364.817 C CON 1363 8609455.072 567953.014 2350.930 C CON
1306 8609458.090 567935.866 2364.811 C CON 1364 8609454.231 567952.690 2350.936 C CON
1307 8609459.262 567936.075 2364.806 C CON 1365 8609454.196 567952.760 2351.919 C CON
1308 8609459.346 567936.067 2364.840 C CON 1366 8609453.984 567952.641 2351.939 C CON
1309 8609458.720 567937.881 2362.527 C CON 1367 8609455.084 567952.921 2351.937 C CON
1310 8609457.955 567937.660 2362.498 C CON 1368 8609455.212 567953.081 2351.961 C CON
1311 8609457.941 567937.586 2363.428 C CON 1369 8609453.842 567954.365 2349.586 C CON
1312 8609457.614 567937.713 2363.398 C CON 1370 8609454.775 567954.438 2349.600 C CON
1313 8609458.730 567937.667 2363.424 C CON 1371 8609454.700 567954.564 2350.499 C CON
1314 8609459.196 567937.808 2363.414 C CON 1372 8609455.053 567954.738 2350.493 C CON
1315 8609457.377 567939.549 2361.141 C CON 1373 8609453.784 567954.470 2350.528 C CON
1316 8609458.241 567939.730 2361.171 C CON 1374 8609453.566 567954.282 2350.513 C CON
1317 8609458.182 567939.720 2361.992 C CON 1375 8609454.315 567956.175 2348.383 C CON
1318 8609458.571 567939.872 2362.000 C CON 1376 8609453.600 567955.773 2348.346 C CON
1319 8609457.463 567939.381 2361.948 C CON 1377 8609453.341 567955.958 2349.148 C CON
1320 8609457.189 567939.565 2361.946 C CON 1378 8609453.227 567955.986 2349.163 C CON
1321 8609456.930 567941.460 2359.819 C CON 1379 8609454.259 567956.247 2349.144 C CON
1322 8609457.885 567941.615 2359.827 C CON 1380 8609454.464 567956.291 2349.168 C CON
1323 8609457.889 567941.596 2360.649 C CON 1381 8609453.816 567958.032 2347.086 C CON
1324 8609458.076 567941.801 2360.670 C CON 1382 8609453.070 567957.644 2346.947 C CON
1325 8609456.777 567941.340 2360.638 C CON 1383 8609452.676 567959.042 2345.828 C CON
1326 8609456.610 567941.294 2360.619 C CON 1384 8609453.476 567959.293 2345.816 C CON
1327 8609457.430 567943.411 2358.489 C CON 1385 8609453.572 567959.486 2346.783 C CON
1328 8609456.562 567943.201 2358.495 C CON 1386 8609453.757 567959.497 2346.790 C CON
1329 8609456.538 567943.134 2359.277 C CON 1387 8609452.679 567959.083 2346.801 C CON
1330 8609456.457 567943.014 2359.230 C CON 1388 8609452.407 567958.938 2346.815 C CON
1331 8609457.312 567943.377 2359.330 C CON 1389 8609453.199 567960.911 2344.665 C CON
1332 8609457.705 567943.474 2359.287 C CON 1390 8609452.374 567960.675 2344.717 C CON
1333 8609456.223 567944.999 2357.242 C CON 1391 8609452.117 567960.658 2345.560 C CON
1334 8609456.940 567945.085 2357.275 C CON 1392 8609451.993 567960.579 2345.486 C CON
108-041 12
1393 8609453.053 567960.908 2345.553 C CON 1451 8609449.435 567978.040 2333.369 C CON
1394 8609453.454 567960.932 2345.558 C CON 1452 8609449.820 567977.233 2333.341 C CON
1395 8609451.876 567962.239 2343.518 C CON 1453 8609450.067 567977.091 2334.407 C CON
1396 8609452.823 567962.292 2343.503 C CON 1454 8609450.263 567977.035 2334.383 C CON
1397 8609452.928 567962.519 2344.295 C CON 1455 8609459.315 567984.886 2332.209 C CON
1398 8609453.079 567962.532 2344.305 C CON 1456 8609459.286 567984.749 2332.150 C CON
1399 8609451.824 567962.050 2344.313 C CON 1457 8609459.490 567984.422 2331.191 C CON
1400 8609451.669 567962.147 2344.283 C CON 1458 8609459.828 567983.463 2331.144 C CON
1401 8609451.620 567963.658 2342.402 C CON 1459 8609460.004 567983.282 2332.167 C CON
1402 8609452.443 567963.855 2342.402 C CON 1460 8609460.252 567983.169 2332.125 C CON
1403 8609452.340 567963.945 2343.128 C CON 1461 8609464.223 567988.431 2331.135 C CON
1404 8609452.699 567963.913 2343.131 C CON 1462 8609464.191 567988.192 2331.167 C CON
1405 8609451.494 567963.685 2343.144 C CON 1463 8609464.363 567987.776 2330.170 C CON
1406 8609451.369 567963.672 2343.124 C CON 1464 8609464.877 567987.040 2330.140 C CON
1407 8609451.239 567965.063 2341.054 C CON 1465 8609465.285 567986.781 2331.167 C CON
1408 8609452.075 567965.191 2341.065 C CON 1466 8609465.446 567986.629 2331.117 C CON
1409 8609452.140 567965.281 2341.886 C CON 1467 8609471.438 567993.363 2329.470 C CON
1410 8609452.307 567965.334 2341.876 C CON 1468 8609471.385 567993.436 2329.483 C CON
1411 8609451.123 567964.929 2341.850 C CON 1469 8609470.966 567993.560 2328.429 C CON
1412 8609450.873 567964.970 2341.844 C CON 1470 8609470.244 567994.134 2328.439 C CON
1413 8609450.885 567966.499 2339.848 C CON 1471 8609469.959 567994.450 2329.517 C CON
1414 8609451.627 567966.670 2339.884 C CON 1472 8609469.787 567994.571 2329.482 C CON
1415 8609451.620 567966.760 2340.645 C CON 1473 8609475.645 568000.874 2327.964 C CON
1416 8609451.929 567966.742 2340.629 C CON 1474 8609475.755 568000.866 2327.937 C CON
1417 8609450.767 567966.460 2340.702 C CON 1475 8609475.975 568000.561 2327.275 C CON
1418 8609450.658 567966.387 2340.667 C CON 1476 8609476.678 567999.764 2326.877 C CON
1419 8609451.280 567968.040 2338.605 C CON 1477 8609477.122 567999.760 2327.947 C CON
1420 8609450.456 567968.030 2338.587 C CON 1478 8609477.240 567999.598 2327.905 C CON
1421 8609450.347 567967.978 2339.293 C CON 1479 8609483.784 568003.996 2326.634 C CON
1422 8609450.153 567967.942 2339.312 C CON 1480 8609483.618 568004.251 2326.659 C CON
1423 8609451.392 567968.113 2339.379 C CON 1481 8609483.436 568004.540 2325.589 C CON
1424 8609451.504 567968.078 2339.417 C CON 1482 8609483.068 568005.333 2325.628 C CON
1425 8609450.936 567969.542 2337.433 C CON 1483 8609482.957 568005.801 2326.685 C CON
1426 8609450.121 567969.387 2337.434 C CON 1484 8609482.900 568006.004 2326.702 C CON
1427 8609449.981 567969.425 2338.237 C CON 1485 8609489.799 568008.490 2325.769 C CON
1428 8609449.859 567969.274 2338.208 C CON 1486 8609489.705 568008.204 2325.814 C CON
1429 8609450.805 567969.603 2338.199 C CON 1487 8609489.723 568007.830 2324.819 C CON
1430 8609451.158 567969.662 2338.209 C CON 1488 8609489.745 568006.950 2324.803 C CON
1431 8609450.436 567971.169 2336.175 C CON 1489 8609490.005 568006.695 2325.739 C CON
1432 8609449.694 567970.836 2336.151 C CON 1490 8609490.082 568006.408 2325.699 C CON
1433 8609449.481 567970.878 2336.907 C CON 1491 8609511.478 568012.912 2322.536 C CON
1434 8609449.459 567970.768 2336.926 C CON 1492 8609511.452 568012.710 2322.616 C CON
1435 8609450.438 567970.989 2336.894 C CON 1493 8609511.478 568012.216 2321.621 C CON
1436 8609450.559 567971.225 2336.889 C CON 1494 8609511.649 568011.340 2321.635 C CON
1437 8609449.279 567972.435 2334.715 C CON 1495 8609511.714 568010.971 2322.735 C CON
1438 8609449.933 567972.485 2334.711 C CON 1496 8609511.780 568010.817 2322.722 C CON
1439 8609450.024 567972.665 2335.575 C CON 1497 8608996.964 567993.795 2400.073 M CRIB
1440 8609450.150 567972.729 2335.616 C CON 1498 8608997.147 567994.733 2397.522 M CRIB
1441 8609449.151 567972.378 2335.531 C CON 1499 8609008.794 567988.846 2396.608 M CRIB
1442 8609449.037 567972.194 2335.542 C CON 1500 8609008.338 567987.766 2399.086 M CRIB
1443 8609448.766 567976.715 2333.544 C CON 1501 8609024.329 567981.038 2395.321 M CRIB
1444 8609448.155 567976.876 2333.573 C CON 1502 8609023.759 567979.832 2397.668 M CRIB
1445 8609447.523 567977.230 2334.762 C CON 1503 8609040.621 567976.105 2393.864 M CRIB
1446 8609447.372 567977.327 2334.740 C CON 1504 8609040.425 567975.152 2396.219 M CRIB
1447 8609449.514 567976.486 2334.662 C CON 1505 8609055.513 567973.078 2392.269 M CRIB
1448 8609449.680 567976.527 2334.541 C CON 1506 8609055.501 567971.901 2394.591 M CRIB
1449 8609449.277 567978.408 2334.390 C CON 1507 8609076.211 567970.181 2390.318 M CRIB
1450 8609449.198 567978.713 2334.385 C CON 1508 8609076.050 567968.982 2392.692 M CRIB
108-041 13
1509 8609092.279 567972.447 2389.642 M CRIB 1567 8609038.160 568020.511 2383.207 TN
1510 8609092.843 567971.306 2391.915 M CRIB 1568 8609035.201 568032.389 2380.337 TN
1511 8609208.077 568157.434 2328.260 PO GEO 1569 8609035.665 568046.269 2380.176 TN
1512 8609219.097 568166.436 2327.748 PO GEO 1570 8609010.346 568026.220 2387.223 TN
1513 8609230.253 568153.078 2327.226 PO GEO 1571 8609010.652 568030.737 2387.084 TN
1514 8609217.486 568141.485 2328.352 PO GEO 1572 8609012.022 568034.086 2387.087 TN
1515 8608982.829 568039.766 2399.664 TN 1573 8609013.932 568037.872 2386.539 TN
1516 8608979.252 568039.383 2400.192 TN 1574 8609018.186 568041.334 2386.163 TN
1517 8608973.771 568037.831 2400.673 TN 1575 8609023.098 568043.996 2385.277 TN
1518 8608969.439 568038.019 2401.187 TN 1576 8609026.018 568045.157 2384.939 TN
1519 8608967.692 568036.097 2401.249 TN 1577 8609031.257 568046.026 2384.078 TN
1520 8608965.792 568034.075 2400.125 TN 1578 8609027.307 568047.273 2383.388 TN
1521 8608969.470 568031.703 2400.599 TN 1579 8609025.024 568048.627 2383.712 TN
1522 8608975.080 568027.117 2399.220 TN 1580 8609021.363 568048.532 2384.397 TN
1523 8608979.671 568014.838 2399.115 TN 1581 8609014.470 568047.747 2385.696 TN
1524 8608980.768 568007.972 2399.022 TN 1582 8609008.304 568046.168 2387.197 TN
1525 8608987.710 567998.944 2398.755 TN 1583 8609004.138 568045.309 2388.081 TN
1526 8608991.462 567995.923 2398.711 TN 1584 8608999.603 568047.398 2389.073 TN
1527 8608994.241 567990.794 2399.050 TN 1585 8609001.333 568050.435 2388.469 TN
1528 8608996.582 567986.474 2400.534 TN 1586 8608998.782 568050.355 2388.991 TN
1529 8609005.820 567982.609 2400.891 TN 1587 8608996.638 568049.666 2389.476 TN
1530 8609002.759 567977.423 2403.302 TN 1588 8608998.150 568048.128 2389.377 TN
1531 8609006.701 567972.744 2404.156 TN 1589 8609003.707 568043.671 2388.364 TN
1532 8609008.758 567969.356 2407.034 TN 1590 8609006.323 568041.152 2387.892 TN
1533 8609009.541 567966.595 2408.685 TN 1591 8609012.888 568043.597 2386.304 TN
1534 8609006.769 568008.863 2398.356 TN 1592 8609012.485 568039.747 2386.531 TN
1535 8609014.901 568003.140 2397.628 TN 1593 8609011.759 568037.936 2386.760 TN
1536 8609029.334 567992.122 2395.858 TN 1594 8609007.911 568034.106 2388.004 TN
1537 8609044.974 567986.885 2394.429 TN 1595 8609007.919 568030.058 2387.855 TN
1538 8609060.177 567984.520 2392.588 TN 1596 8609009.630 568025.568 2387.474 TN
1539 8609060.644 567985.738 2392.239 TN 1597 8609187.715 567960.829 2362.996 TN
1540 8609071.271 567984.144 2391.824 TN 1598 8609203.725 567957.160 2361.589 TN
1541 8609071.566 567982.911 2391.655 TN 1599 8609217.783 567954.834 2360.203 TN
1542 8609075.293 567982.899 2391.034 TN 1600 8609233.248 567951.573 2358.520 TN
1543 8609074.935 567984.272 2390.592 TN 1601 8609382.125 567956.374 2342.891 TN
1544 8609087.740 567992.543 2389.453 TN 1602 8609433.130 567954.642 2337.245 TN
1545 8609090.770 567990.312 2389.765 TN 1603 8609422.397 567960.999 2336.315 TN
1546 8609094.076 567989.806 2389.968 TN 1604 8609419.594 567957.422 2339.379 TN
1547 8609092.352 567986.721 2389.562 TN 1605 8609418.214 567955.873 2339.424 TN
1548 8609091.261 567984.317 2389.501 TN 1606 8609416.117 567955.121 2339.583 TN
1549 8609091.855 567975.324 2389.308 TN 1607 8609415.171 567959.085 2339.827 TN
1550 8609092.738 567972.888 2389.749 TN 1608 8609411.613 567959.936 2339.809 TN
1551 8609093.487 567961.145 2396.877 TN 1609 8609406.116 567961.510 2339.613 TN
1552 8609094.626 567955.078 2401.153 TN 1610 8609401.434 567961.032 2339.822 TN
1553 8609093.171 567947.277 2407.474 TN 1611 8609397.022 567959.711 2340.400 TN
1554 8609076.901 567999.785 2387.862 TN 1612 8609392.491 567959.489 2340.784 TN
1555 8609069.943 567990.353 2387.230 TN 1613 8609390.082 567957.856 2341.519 TN
1556 8609063.507 568012.623 2385.325 TN 1614 8609391.786 567956.206 2341.600 TN
1557 8609056.425 568020.540 2384.023 TN 1615 8609395.022 567956.428 2341.303 TN
1558 8609051.640 568024.655 2383.298 TN 1616 8609397.392 567954.945 2341.666 TN
1559 8609048.226 568026.925 2383.093 TN 1617 8609399.734 567954.375 2340.942 TN
1560 8609047.618 568025.672 2383.581 TN 1618 8609403.621 567953.765 2340.469 TN
1561 8609044.470 568025.327 2383.504 TN 1619 8609407.170 567954.465 2340.116 TN
1562 8609041.651 568029.123 2382.744 TN 1620 8609410.870 567954.545 2340.007 TN
1563 8609036.972 568030.872 2382.425 TN 1621 8609415.115 567954.712 2339.770 TN
1564 8609033.132 568029.320 2382.247 TN 1622 8609418.324 567955.725 2339.396 TN
1565 8609032.233 568026.367 2382.522 TN 1623 8609417.347 567957.310 2339.495 TN
1566 8609033.759 568022.664 2382.857 TN 1624 8609440.417 567968.520 2335.907 TN
108-041 14
1625 8609448.206 567971.659 2335.277 TN 1683 8609457.791 567961.231 2345.901 TN
1626 8609447.095 567975.043 2334.880 TN 1684 8609451.430 567961.895 2342.951 TN
1627 8609442.279 567975.201 2335.789 TN 1685 8609450.845 567963.362 2341.600 TN
1628 8609442.270 567975.193 2335.811 TN 1686 8609449.848 567967.669 2338.335 TN
1629 8609445.703 567979.791 2335.641 TN 1687 8609449.534 567968.999 2337.010 TN
1630 8609448.094 567983.908 2335.801 TN 1688 8609451.884 567969.911 2337.039 TN
1631 8609446.262 567987.567 2335.621 TN 1689 8609450.838 567971.323 2335.838 TN
1632 8609444.085 567991.402 2335.755 TN 1690 8609448.798 567970.979 2335.630 TN
1633 8609438.513 567995.511 2335.733 TN 1691 8609451.976 567984.873 2333.677 TN
1634 8609433.164 567998.277 2335.564 TN 1692 8609453.365 567986.296 2333.196 TN
1635 8609425.480 567998.498 2335.438 TN 1693 8609457.201 567986.990 2332.196 TN
1636 8609419.920 567994.083 2335.143 TN 1694 8609461.740 567981.251 2332.495 TN
1637 8609415.571 567990.188 2334.866 TN 1695 8609460.194 567987.982 2331.772 TN
1638 8609413.178 567986.403 2334.821 TN 1696 8609465.568 567992.154 2330.553 TN
1639 8609413.260 567983.661 2334.718 TN 1697 8609467.724 567985.726 2331.463 TN
1640 8609457.530 567914.434 2380.764 TN 1698 8609472.578 567992.304 2329.915 TN
1641 8609460.997 567913.903 2381.011 TN 1699 8609468.296 567995.827 2329.585 TN
1642 8609462.428 567917.301 2378.563 TN 1700 8609474.286 568002.380 2327.742 TN
1643 8609458.388 567916.398 2378.672 TN 1701 8609478.627 567998.674 2328.275 TN
1644 8609456.165 567918.226 2377.097 TN 1702 8609484.523 568003.279 2326.775 TN
1645 8609456.638 567918.222 2376.996 TN 1703 8609482.955 568008.503 2326.396 TN
1646 8609459.028 567920.005 2376.363 TN 1704 8609489.173 568010.815 2325.343 TN
1647 8609456.827 567920.373 2375.494 TN 1705 8609490.164 568005.606 2326.091 TN
1648 8609458.956 567922.440 2374.531 TN 1706 8609490.608 568011.552 2325.308 TN
1649 8609457.449 567922.490 2375.511 TN 1707 8609494.069 568012.257 2324.795 TN
1650 8609457.052 567922.447 2374.344 TN 1708 8609496.071 568011.537 2324.367 TN
1651 8609457.185 567924.929 2372.069 TN 1709 8609497.153 568012.904 2323.747 TN
1652 8609459.059 567926.803 2371.311 TN 1710 8609498.757 568014.308 2323.573 TN
1653 8609461.759 567927.125 2370.473 TN 1711 8609502.308 568014.850 2323.266 TN
1654 8609457.438 567926.791 2370.173 TN 1712 8609507.744 568013.494 2323.458 TN
1655 8609457.448 567930.452 2367.923 TN 1713 8609509.667 568012.792 2322.920 TN
1656 8609459.522 567932.057 2366.824 TN 1714 8609511.201 568013.517 2322.332 TN
1657 8609464.652 567933.904 2367.282 TN 1715 8609511.580 568014.050 2321.967 TN
1658 8609458.965 567932.374 2366.768 TN 1716 8609510.902 568014.650 2321.868 TN
1659 8609457.536 567932.163 2366.072 TN 1717 8609512.638 568008.143 2322.608 TN
1660 8609457.645 567934.040 2364.271 TN 1718 8609515.477 568007.478 2323.275 TN
1661 8609459.199 567935.919 2363.863 TN 1719 8609240.787 568025.038 2316.455 TN
1662 8609457.678 567935.755 2363.163 TN 1720 8609240.266 568020.425 2317.265 TN
1663 8609459.626 567937.923 2362.438 TN 1721 8609242.510 568014.630 2316.979 TN
1664 8609464.321 567942.097 2361.663 TN 1722 8609245.204 568009.658 2316.990 TN
1665 8609456.791 567939.184 2360.641 TN 1723 8609251.196 568006.256 2317.381 TN
1666 8609455.877 567942.697 2357.980 TN 1724 8608989.576 568034.816 2400.060 TN
1667 8609458.225 567943.340 2357.976 TN 1725 8608992.617 568030.448 2399.678 TN
1668 8609455.327 567944.847 2356.475 TN 1726 8608994.572 568023.701 2399.043 TN
1669 8609457.886 567945.224 2356.470 TN 1727 8608995.935 568018.740 2398.715 TN
1670 8609455.079 567946.300 2355.481 TN 1728 8609001.312 568014.024 2398.428 TN
1671 8609457.303 567946.776 2355.325 TN 1729 8609044.039 568053.882 2377.972 TN
1672 8609462.308 567951.440 2354.177 TN 1730 8609048.251 568058.917 2375.033 TN
1673 8609454.796 567947.889 2353.955 TN 1731 8609051.507 568063.320 2372.872 TN
1674 8609454.275 567949.421 2352.924 TN 1732 8609053.859 568067.855 2370.749 TN
1675 8609453.997 567951.032 2351.683 TN 1733 8609060.749 568068.701 2370.674 TN
1676 8609453.690 567952.404 2350.618 TN 1734 8609056.231 568064.195 2373.045 TN
1677 8609453.408 567954.127 2349.002 TN 1735 8609055.736 568061.516 2372.316 TN
1678 8609455.176 567956.277 2347.654 TN 1736 8609059.371 568062.048 2371.408 TN
1679 8609458.925 567957.695 2348.670 TN 1737 8609061.475 568065.110 2371.247 TN
1680 8609456.862 567960.083 2346.568 TN 1738 8609064.234 568066.168 2371.033 TN
1681 8609452.104 567958.904 2344.974 TN 1739 8609062.837 568063.151 2370.186 TN
1682 8609454.064 567959.158 2345.438 TN 1740 8609068.081 568063.784 2369.035 TN
108-041 15
1741 8609072.671 568064.793 2367.712 TN 1799 8609180.335 568186.269 2326.548 TN
1742 8609070.106 568067.103 2369.089 TN 1800 8609176.391 568189.411 2325.992 TN
1743 8609066.064 568067.499 2370.297 TN 1801 8609174.952 568189.480 2325.733 TN
1744 8609057.410 568071.831 2368.094 TN 1802 8609173.280 568186.128 2325.685 TN
1745 8609055.161 568073.551 2368.089 TN 1803 8609182.034 568179.479 2327.213 TN
1746 8609054.891 568077.516 2366.436 TN 1804 8609169.326 568187.984 2325.213 TN
1747 8609055.779 568080.101 2365.234 TN 1805 8609170.324 568193.498 2325.623 TN
1748 8609057.722 568080.843 2364.386 TN 1806 8609163.703 568196.188 2324.893 TN
1749 8609057.429 568085.298 2362.300 TN 1807 8609163.267 568194.756 2324.152 TN
1750 8609058.652 568089.692 2359.808 TN 1808 8609158.295 568191.064 2324.009 TN
1751 8609061.707 568094.559 2356.793 TN 1809 8609151.676 568196.051 2323.154 TN
1752 8609062.888 568097.548 2355.059 TN 1810 8609148.772 568202.073 2322.758 TN
1753 8609065.043 568101.054 2353.088 TN 1811 8609147.859 568204.209 2322.913 TN
1754 8609069.453 568103.282 2350.964 TN 1812 8609147.004 568206.064 2323.785 TN
1755 8609067.979 568104.389 2350.656 TN 1813 8609145.690 568203.693 2324.235 TN
1756 8609068.994 568109.520 2348.040 TN 1814 8609144.522 568197.678 2327.774 TN
1757 8609069.873 568112.470 2346.704 TN 1815 8609149.562 568192.945 2328.452 TN
1758 8609073.852 568111.909 2346.566 TN 1816 8609128.842 568189.915 2331.136 TN
1759 8609081.006 568105.287 2347.721 TN 1817 8609136.673 568180.415 2333.066 TN
1760 8609084.866 568114.595 2343.866 TN 1818 8609147.666 568174.419 2332.239 TN
1761 8609073.712 568122.898 2341.896 TN 1819 8609154.810 568162.990 2332.372 TN
1762 8609079.294 568125.491 2340.710 TN 1820 8609161.620 568154.785 2332.079 TN
1763 8609084.528 568130.020 2339.358 TN 1821 8609168.357 568153.966 2331.245 TN
1764 8609087.108 568132.443 2338.973 TN 1822 8609188.466 568158.048 2329.328 TN
1765 8609089.184 568129.528 2339.650 TN 1823 8609191.899 568159.349 2328.661 TN
1766 8609091.674 568127.879 2340.012 TN 1824 8609198.593 568160.304 2328.722 TN
1767 8609094.063 568128.425 2340.024 TN 1825 8609220.321 568168.490 2327.858 TN
1768 8609101.310 568134.550 2338.902 TN 1826 8609225.669 568164.451 2327.732 TN
1769 8609105.681 568139.347 2338.152 TN 1827 8609230.039 568159.549 2327.430 TN
1770 8609108.586 568142.697 2337.723 TN 1828 8609232.678 568155.097 2327.374 TN
1771 8609108.994 568147.801 2337.217 TN 1829 8609233.630 568150.268 2327.437 TN
1772 8609109.405 568151.309 2336.949 TN 1830 8609229.472 568144.520 2327.305 TN
1773 8609109.024 568157.105 2336.584 TN 1831 8609225.705 568141.877 2327.688 TN
1774 8609113.123 568163.770 2336.322 TN 1832 8609222.521 568136.503 2327.975 TN
1775 8609115.463 568168.477 2335.876 TN 1833 8609216.908 568139.639 2328.752 TN
1776 8609118.637 568175.817 2334.692 TN 1834 8609217.066 568133.309 2328.399 TN
1777 8609126.342 568179.745 2334.060 TN 1835 8609214.374 568132.753 2328.683 TN
1778 8609128.870 568176.711 2334.705 TN 1836 8609209.362 568131.246 2329.327 TN
1779 8609133.537 568170.453 2335.068 TN 1837 8609204.797 568129.052 2329.487 TN
1780 8609137.684 568162.046 2335.177 TN 1838 8609199.900 568127.258 2329.479 TN
1781 8609141.116 568155.547 2334.880 TN 1839 8609195.336 568125.171 2329.560 TN
1782 8609143.835 568150.368 2334.893 TN 1840 8609190.630 568123.012 2329.782 TN
1783 8609148.754 568144.865 2334.308 TN 1841 8609185.992 568120.955 2329.935 TN
1784 8609152.807 568141.778 2334.082 TN 1842 8609181.205 568119.008 2330.206 TN
1785 8609153.852 568140.453 2333.820 TN 1843 8609176.580 568116.984 2330.656 TN
1786 8609158.711 568141.855 2332.936 TN 1844 8609171.710 568115.212 2331.561 TN
1787 8609163.587 568143.356 2332.148 TN 1845 8609166.908 568113.572 2332.664 TN
1788 8609168.406 568144.868 2331.296 TN 1846 8609162.213 568111.762 2334.077 TN
1789 8609172.543 568147.730 2330.570 TN 1847 8609157.556 568109.933 2335.474 TN
1790 8609177.202 568149.820 2330.182 TN 1848 8609153.100 568107.637 2337.403 TN
1791 8609181.028 568153.321 2329.867 TN 1849 8609148.945 568104.607 2339.196 TN
1792 8609183.943 568157.396 2329.542 TN 1850 8609145.534 568100.769 2341.091 TN
1793 8609187.243 568161.449 2329.281 TN 1851 8609142.388 568096.869 2342.806 TN
1794 8609189.890 568165.741 2329.053 TN 1852 8609140.457 568092.118 2344.809 TN
1795 8609192.336 568170.144 2328.743 TN 1853 8609138.098 568087.557 2346.227 TN
1796 8609189.009 568173.848 2328.448 TN 1854 8609136.349 568082.842 2348.072 TN
1797 8609186.747 568178.358 2327.797 TN 1855 8609134.329 568078.174 2350.251 TN
1798 8609184.093 568182.712 2327.223 TN 1856 8609130.490 568074.776 2350.647 TN
108-041 16
1857 8609127.299 568071.631 2350.825 TN 1915 8608983.609 568005.612 2398.546 TUNEL
1858 8609125.644 568076.507 2350.098 TN 1916 8608984.413 568000.127 2398.578 TUNEL
1859 8609122.402 568080.532 2349.524 TN 1917 8609337.922 568102.254 2302.291 AC
1860 8609120.605 568085.302 2348.737 TN 1918 8609334.734 568101.668 2302.773 AC
1861 8609118.472 568089.985 2347.806 TN 1919 8609327.077 568103.427 2303.538 AC
1862 8609115.858 568094.510 2346.901 TN 1920 8609323.474 568104.517 2303.878 AC
1863 8609112.519 568098.333 2345.915 TN 1921 8609315.024 568188.652 2299.093 ACCESO
1864 8609109.820 568102.806 2345.034 TN 1922 8609311.623 568183.486 2298.978 ACCESO
1865 8609107.284 568107.288 2343.812 TN 1923 8609319.084 568178.780 2299.626 ACCESO
1866 8609102.391 568106.972 2343.617 TN 1924 8609322.370 568183.145 2299.867 ACCESO
1867 8609106.367 568102.311 2344.621 TN 1925 8609332.208 568178.036 2300.574 ACCESO
1868 8609108.154 568096.854 2346.818 TN 1926 8609329.507 568172.950 2300.396 ACCESO
1869 8609113.432 568090.127 2348.296 TN 1927 8609337.433 568168.580 2300.719 ACCESO
1870 8609118.180 568081.162 2349.827 TN 1928 8609342.226 568174.330 2300.782 ACCESO
1871 8609128.659 568070.899 2350.953 TN 1929 8609349.120 568167.827 2301.047 ACCESO
1872 8609124.449 568068.144 2351.955 TN 1930 8609345.308 568163.035 2300.852 ACCESO
1873 8609119.564 568069.266 2352.971 TN 1931 8609348.834 568156.531 2300.696 ACCESO
1874 8609114.544 568070.123 2353.630 TN 1932 8609354.811 568161.943 2300.779 ACCESO
1875 8609109.595 568071.329 2354.175 TN 1933 8609362.593 568155.663 2300.349 ACCESO
1876 8609104.782 568072.940 2354.773 TN 1934 8609358.353 568150.351 2300.139 ACCESO
1877 8609100.107 568075.025 2355.455 TN 1935 8609375.547 568129.715 2298.284 ACCESO
1878 8609097.175 568079.172 2356.262 TN 1936 8609375.531 568133.508 2298.781 ACCESO
1879 8609092.872 568081.773 2357.139 TN 1937 8609372.123 568138.584 2299.187 ACCESO
1880 8609088.369 568084.131 2357.587 TN 1938 8609367.763 568142.954 2299.496 ACCESO
1881 8609084.195 568087.062 2357.326 TN 1939 8609363.192 568146.498 2299.882 ACCESO
1882 8609080.397 568086.533 2357.640 TN 1940 8609368.556 568151.113 2299.887 ACCESO
1883 8609079.497 568085.088 2357.706 TN 1941 8609373.521 568146.152 2299.566 ACCESO
1884 8609081.513 568078.912 2357.942 TN 1942 8609378.536 568140.490 2299.062 ACCESO
1885 8609081.566 568078.752 2357.971 TN 1943 8609383.445 568134.009 2298.085 ACCESO
1886 8609085.623 568076.807 2357.183 TN 1944 8609388.753 568129.194 2296.907 ACCESO
1887 8609085.796 568075.978 2357.251 TN 1945 8609373.659 568128.371 2298.368 ACCESO
1888 8609088.725 568073.209 2357.105 TN 1946 8609366.023 568125.311 2298.649 ACCESO
1889 8609089.709 568072.854 2357.012 TN 1947 8609359.982 568121.761 2299.185 ACCESO
1890 8609094.073 568070.374 2357.458 TN 1948 8609361.457 568125.665 2301.014 ACCESO
1891 8609092.413 568065.580 2358.980 TN 1949 8609356.802 568121.690 2302.007 ACCESO
1892 8609095.274 568061.377 2359.706 TN 1950 8609358.402 568119.085 2299.671 ACCESO
1893 8609098.330 568057.233 2360.657 TN 1951 8609352.558 568113.811 2300.253 ACCESO
1894 8609101.125 568052.912 2361.401 TN 1952 8609348.266 568108.812 2300.919 ACCESO
1895 8609102.506 568050.322 2361.721 TN 1953 8609344.700 568105.735 2301.342 ACCESO
1896 8609108.171 568046.845 2361.184 TN 1954 8609341.302 568103.554 2301.853 ACCESO
1897 8609112.836 568044.484 2360.630 TN 1955 8609317.372 568105.681 2304.492 ACCESO
1898 8609119.243 568041.240 2359.849 TN 1956 8609311.481 568105.716 2305.139 ACCESO
1899 8609125.460 568032.986 2360.095 TN 1957 8609305.284 568104.858 2305.897 ACCESO
1900 8609130.829 568028.219 2359.081 TN 1958 8609299.830 568103.506 2306.483 ACCESO
1901 8609136.980 568025.234 2357.484 TN 1959 8609293.194 568100.801 2307.288 ACCESO
1902 8609141.775 568021.601 2356.391 TN 1960 8609286.840 568097.345 2307.999 ACCESO
1903 8609149.415 568023.706 2353.368 TN 1961 8609291.424 568091.085 2308.195 ACCESO
1904 8609152.014 568019.057 2353.154 TN 1962 8609296.711 568093.733 2307.482 ACCESO
1905 8609153.272 568024.436 2352.325 TN 1963 8609302.922 568095.888 2306.630 ACCESO
1906 8609163.597 568019.324 2348.016 TN 1964 8609307.663 568096.680 2305.976 ACCESO
1907 8609164.629 568019.127 2347.278 TN 1965 8609313.575 568096.682 2305.230 ACCESO
1908 8609168.740 568018.323 2346.010 TN 1966 8609319.793 568096.186 2304.549 ACCESO
1909 8609178.076 568015.353 2342.156 TN 1967 8609325.968 568094.653 2303.934 ACCESO
1910 8609179.286 568010.444 2343.155 TN 1968 8609331.017 568093.100 2303.469 ACCESO
1911 8609183.944 568006.985 2341.232 TN 1969 8609338.124 568092.037 2302.847 ACCESO
1912 8609190.398 568002.718 2338.039 TN 1970 8609346.041 568092.540 2302.477 ACCESO
1913 8609197.641 567997.725 2335.294 TN 1971 8609350.476 568096.102 2302.219 ACCESO
1914 8609194.887 568021.007 2336.443 TN 1972 8609354.149 568101.231 2301.648 ACCESO
108-041 17
1973 8609356.131 568104.917 2301.078 ACCESO 2031 8609391.682 568154.769 2292.556 ACCESO
1974 8609363.042 568112.007 2299.835 ACCESO 2032 8609387.548 568157.899 2292.217 ACCESO
1975 8609371.898 568117.065 2298.580 ACCESO 2033 8609383.708 568161.145 2291.884 ACCESO
1976 8609382.723 568119.395 2297.654 ACCESO 2034 8609380.055 568164.634 2291.521 ACCESO
1977 8609395.150 568120.397 2296.709 ACCESO 2035 8609376.754 568168.526 2291.136 ACCESO
1978 8609393.833 568128.952 2296.356 ACCESO 2036 8609373.711 568172.669 2290.731 ACCESO
1979 8609403.156 568141.258 2294.175 ACCESO 2037 8609370.929 568176.921 2290.289 ACCESO
1980 8609400.298 568132.758 2295.472 ACCESO 2038 8609368.852 568181.521 2289.995 ACCESO
1981 8609406.115 568124.577 2296.209 ACCESO 2039 8609366.281 568185.837 2289.668 ACCESO
1982 8609413.444 568131.005 2295.733 ACCESO 2040 8609363.504 568190.009 2289.272 ACCESO
1983 8609410.288 568155.943 2294.180 ACCESO 2041 8609360.629 568194.226 2288.855 ACCESO
1984 8609414.778 568150.577 2294.528 ACCESO 2042 8609357.397 568198.340 2288.435 ACCESO
1985 8609416.855 568140.895 2295.160 ACCESO 2043 8609354.240 568202.467 2288.019 ACCESO
1986 8609402.711 568143.924 2294.058 ACCESO 2044 8609351.081 568206.651 2287.645 ACCESO
1987 8609397.658 568150.115 2293.139 ACCESO 2045 8609347.878 568210.672 2287.247 ACCESO
1988 8609249.092 568304.963 2279.069 ACCESO 2046 8609344.351 568214.621 2286.884 ACCESO
1989 8609253.952 568303.723 2279.482 ACCESO 2047 8609341.117 568218.548 2286.530 ACCESO
1990 8609258.650 568302.027 2279.846 ACCESO 2048 8609337.702 568222.462 2286.153 ACCESO
1991 8609263.344 568300.116 2280.203 ACCESO 2049 8609334.312 568226.209 2285.847 ACCESO
1992 8609267.784 568297.491 2280.516 ACCESO 2050 8609330.973 568230.009 2285.516 ACCESO
1993 8609271.940 568294.457 2280.828 ACCESO 2051 8609327.444 568233.780 2285.243 ACCESO
1994 8609275.980 568291.522 2281.081 ACCESO 2052 8609323.877 568237.383 2284.900 ACCESO
1995 8609279.956 568288.306 2281.311 ACCESO 2053 8609320.224 568240.988 2284.570 ACCESO
1996 8609283.907 568284.875 2281.541 ACCESO 2054 8609316.264 568244.368 2284.226 ACCESO
1997 8609287.219 568280.914 2281.815 ACCESO 2055 8609312.385 568247.836 2283.915 ACCESO
1998 8609290.402 568276.991 2282.098 ACCESO 2056 8609308.155 568251.007 2283.631 ACCESO
1999 8609294.228 568273.742 2282.394 ACCESO 2057 8609304.245 568254.392 2283.349 ACCESO
2000 8609297.644 568270.084 2282.672 ACCESO 2058 8609300.034 568257.528 2283.041 ACCESO
2001 8609301.636 568266.969 2282.951 ACCESO 2059 8609296.247 568261.109 2282.733 ACCESO
2002 8609305.722 568263.792 2283.189 ACCESO 2060 8609292.469 568264.794 2282.403 ACCESO
2003 8609309.649 568260.550 2283.494 ACCESO 2061 8609288.964 568268.605 2282.126 ACCESO
2004 8609313.610 568257.241 2283.717 ACCESO 2062 8609285.683 568272.474 2281.913 ACCESO
2005 8609317.517 568253.793 2284.011 ACCESO 2063 8609282.296 568276.193 2281.671 ACCESO
2006 8609321.501 568250.390 2284.347 ACCESO 2064 8609278.925 568279.947 2281.352 ACCESO
2007 8609325.037 568246.684 2284.670 ACCESO 2065 8609275.012 568283.429 2280.930 ACCESO
2008 8609328.596 568243.118 2285.004 ACCESO 2066 8609271.175 568286.667 2280.610 ACCESO
2009 8609332.221 568239.295 2285.376 ACCESO 2067 8609266.618 568288.863 2280.281 ACCESO
2010 8609335.695 568235.671 2285.682 ACCESO 2068 8609262.040 568290.928 2279.924 ACCESO
2011 8609339.384 568231.902 2286.035 ACCESO 2069 8609257.014 568292.442 2279.654 ACCESO
2012 8609342.770 568228.099 2286.247 ACCESO 2070 8609252.088 568293.559 2279.301 ACCESO
2013 8609346.329 568224.572 2286.617 ACCESO 2071 8609247.124 568295.164 2279.062 ACCESO
2014 8609349.747 568220.783 2286.925 ACCESO 2072 8609242.295 568296.634 2278.760 ACCESO
2015 8609353.096 568216.824 2287.255 ACCESO 2073 8609237.450 568298.174 2278.483 ACCESO
2016 8609356.373 568212.787 2287.619 ACCESO 2074 8609232.806 568299.996 2278.245 ACCESO
2017 8609359.464 568208.591 2288.024 ACCESO 2075 8609228.156 568302.023 2277.963 ACCESO
2018 8609362.715 568204.789 2288.370 ACCESO 2076 8609223.704 568304.522 2277.642 ACCESO
2019 8609365.943 568200.947 2288.753 ACCESO 2077 8609220.410 568308.500 2277.319 ACCESO
2020 8609369.141 568197.010 2289.148 ACCESO 2078 8609219.148 568313.590 2276.874 ACCESO
2021 8609372.294 568192.885 2289.559 ACCESO 2079 8609219.847 568318.615 2276.494 ACCESO
2022 8609375.549 568188.847 2289.958 ACCESO 2080 8609221.092 568323.736 2276.211 ACCESO
2023 8609378.519 568184.653 2290.351 ACCESO 2081 8609223.435 568328.358 2275.750 ACCESO
2024 8609381.446 568180.586 2290.786 ACCESO 2082 8609226.640 568332.302 2275.224 ACCESO
2025 8609384.456 568176.428 2291.234 ACCESO 2083 8609231.248 568334.760 2274.833 ACCESO
2026 8609387.606 568172.414 2291.698 ACCESO 2084 8609236.168 568335.861 2274.423 ACCESO
2027 8609391.364 568168.835 2292.173 ACCESO 2085 8609241.190 568335.292 2273.831 ACCESO
2028 8609395.427 568165.488 2292.689 ACCESO 2086 8609236.034 568308.591 2277.701 ACCESO
2029 8609399.529 568162.442 2293.169 ACCESO 2087 8609232.839 568312.920 2276.567 ACCESO
2030 8609395.771 568151.790 2292.923 ACCESO 2088 8609232.420 568319.396 2275.142 ACCESO
108-041 18
2089 8609235.862 568324.058 2273.943 ACCESO 2147 8609414.583 568251.312 2252.100 ACCESO
2090 8609243.236 568324.588 2272.628 ACCESO 2148 8609416.107 568250.159 2252.353 ACCESO
2091 8609243.326 568324.596 2272.628 ACCESO 2149 8609420.044 568246.912 2252.770 ACCESO
2092 8609248.260 568323.565 2272.088 ACCESO 2150 8609423.916 568243.424 2253.109 ACCESO
2093 8609253.267 568322.228 2271.552 ACCESO 2151 8609427.271 568239.695 2253.430 ACCESO
2094 8609258.309 568320.856 2271.051 ACCESO 2152 8609430.150 568235.551 2253.616 ACCESO
2095 8609263.441 568319.583 2270.571 ACCESO 2153 8609430.489 568230.498 2254.109 ACCESO
2096 8609268.412 568318.680 2270.159 ACCESO 2154 8609427.919 568226.047 2254.557 ACCESO
2097 8609273.577 568317.868 2269.691 ACCESO 2155 8609422.702 568226.026 2255.059 ACCESO
2098 8609278.720 568317.113 2269.335 ACCESO 2156 8609418.397 568229.043 2255.746 ACCESO
2099 8609283.662 568316.413 2268.962 ACCESO 2157 8609414.829 568232.800 2256.344 ACCESO
2100 8609288.670 568315.768 2268.667 ACCESO 2158 8609411.236 568236.579 2256.937 ACCESO
2101 8609293.852 568315.463 2268.295 ACCESO 2159 8609407.899 568240.469 2257.500 ACCESO
2102 8609298.997 568315.310 2268.060 ACCESO 2160 8609404.479 568244.313 2258.083 ACCESO
2103 8609304.213 568315.247 2267.758 ACCESO 2161 8609400.955 568248.183 2258.607 ACCESO
2104 8609309.456 568314.931 2267.382 ACCESO 2162 8609397.268 568251.847 2259.069 ACCESO
2105 8609314.477 568313.867 2266.875 ACCESO 2163 8609393.445 568255.093 2259.525 ACCESO
2106 8609319.245 568311.736 2266.380 ACCESO 2164 8609388.904 568257.406 2259.795 ACCESO
2107 8609323.454 568308.845 2265.950 ACCESO 2165 8609384.155 568259.588 2260.207 ACCESO
2108 8609326.815 568305.094 2265.483 ACCESO 2166 8609379.533 568261.605 2260.550 ACCESO
2109 8609329.765 568300.642 2265.081 ACCESO 2167 8609374.780 568263.233 2260.951 ACCESO
2110 8609332.127 568295.993 2264.688 ACCESO 2168 8609370.019 568265.187 2261.320 ACCESO
2111 8609333.856 568291.253 2264.316 ACCESO 2169 8609365.468 568267.386 2261.701 ACCESO
2112 8609336.084 568286.498 2263.958 ACCESO 2170 8609361.239 568270.339 2262.009 ACCESO
2113 8609338.030 568281.741 2263.601 ACCESO 2171 8609357.602 568273.861 2262.414 ACCESO
2114 8609341.012 568277.719 2263.326 ACCESO 2172 8609354.186 568277.907 2262.796 ACCESO
2115 8609344.515 568273.850 2263.055 ACCESO 2173 8609351.472 568282.452 2263.189 ACCESO
2116 8609347.970 568270.157 2262.738 ACCESO 2174 8609348.301 568286.603 2263.489 ACCESO
2117 8609351.611 568266.562 2262.483 ACCESO 2175 8609345.062 568290.583 2263.926 ACCESO
2118 8609355.552 568263.475 2262.205 ACCESO 2176 8609341.886 568294.800 2264.377 ACCESO
2119 8609360.003 568260.954 2261.808 ACCESO 2177 8609338.867 568299.188 2264.879 ACCESO
2120 8609364.788 568258.916 2261.509 ACCESO 2178 8609336.498 568303.697 2265.372 ACCESO
2121 8609369.604 568257.599 2261.134 ACCESO 2179 8609334.001 568308.226 2265.907 ACCESO
2122 8609374.401 568255.893 2260.817 ACCESO 2180 8609331.480 568312.655 2266.418 ACCESO
2123 8609379.109 568253.843 2260.372 ACCESO 2181 8609328.238 568316.659 2266.745 ACCESO
2124 8609383.885 568251.490 2259.819 ACCESO 2182 8609324.124 568319.734 2267.059 ACCESO
2125 8609388.386 568249.036 2259.323 ACCESO 2183 8609319.661 568322.239 2267.353 ACCESO
2126 8609392.518 568246.051 2258.882 ACCESO 2184 8609314.458 568323.232 2267.666 ACCESO
2127 8609396.176 568242.612 2258.493 ACCESO 2185 8609309.335 568323.623 2267.857 ACCESO
2128 8609399.946 568238.983 2257.955 ACCESO 2186 8609304.209 568324.101 2268.088 ACCESO
2129 8609403.412 568235.100 2257.498 ACCESO 2187 8609298.939 568324.090 2268.391 ACCESO
2130 8609406.856 568231.239 2257.020 ACCESO 2188 8609293.872 568324.015 2268.667 ACCESO
2131 8609410.070 568227.149 2256.659 ACCESO 2189 8609288.728 568324.176 2269.025 ACCESO
2132 8609413.644 568223.343 2256.122 ACCESO 2190 8609283.515 568324.410 2269.335 ACCESO
2133 8609417.354 568219.769 2255.979 ACCESO 2191 8609278.375 568325.450 2269.669 ACCESO
2134 8609421.228 568216.574 2255.755 ACCESO 2192 8609273.152 568326.181 2270.101 ACCESO
2135 8609425.888 568214.324 2255.432 ACCESO 2193 8609267.918 568327.056 2270.595 ACCESO
2136 8609430.950 568214.605 2255.329 ACCESO 2194 8609262.801 568327.810 2271.096 ACCESO
2137 8609435.249 568217.468 2255.175 ACCESO 2195 8609257.900 568329.144 2271.651 ACCESO
2138 8609438.648 568221.254 2254.892 ACCESO 2196 8609252.825 568330.496 2272.257 ACCESO
2139 8609439.604 568226.319 2254.903 ACCESO 2197 8609248.055 568332.377 2272.969 ACCESO
2140 8609439.921 568231.442 2254.648 ACCESO 2198 8609244.074 568334.206 2273.542 ACCESO
2141 8609439.031 568236.562 2254.374 ACCESO 2199 8609285.628 568086.484 2309.153 ACCESO
2142 8609436.851 568241.360 2253.995 ACCESO 2200 8609280.459 568091.893 2309.165 ACCESO
2143 8609433.396 568245.212 2253.679 ACCESO 2201 8609267.804 568081.668 2310.786 ACCESO
2144 8609429.668 568248.747 2253.361 ACCESO 2202 8609274.528 568076.494 2310.674 ACCESO
2145 8609425.737 568252.165 2252.935 ACCESO 2203 8609268.366 568068.273 2311.753 ACCESO
2146 8609421.830 568255.471 2252.521 ACCESO 2204 8609263.858 568061.641 2312.718 ACCESO
108-041 19
2205 8609255.909 568065.615 2312.831 ACCESO 2263 8609256.441 568233.287 2298.998 CANTERA
2206 8609247.507 568044.794 2315.038 ACCESO 2264 8609253.368 568237.382 2299.227 CANTERA
2207 8609256.271 568040.304 2315.196 ACCESO 2265 8609248.836 568239.564 2298.715 CANTERA
2208 8609255.726 568034.094 2315.740 ACCESO 2266 8609244.146 568241.804 2298.689 CANTERA
2209 8609244.667 568031.509 2316.079 ACCESO 2267 8609240.615 568245.579 2298.377 CANTERA
2210 8609243.788 568021.140 2316.721 ACCESO 2268 8609236.601 568248.711 2298.093 CANTERA
2211 8609256.997 568026.328 2316.264 ACCESO 2269 8609232.511 568251.649 2297.853 CANTERA
2212 8609186.824 568252.013 2296.909 CANTERA 2270 8609228.760 568255.270 2297.718 CANTERA
2213 8609186.814 568251.751 2296.886 CANTERA 2271 8609224.784 568258.332 2297.620 CANTERA
2214 8609186.757 568246.526 2296.533 CANTERA 2272 8609220.510 568260.927 2297.567 CANTERA
2215 8609187.470 568241.362 2296.461 CANTERA 2273 8609215.990 568263.340 2297.636 CANTERA
2216 8609188.365 568236.192 2296.597 CANTERA 2274 8609211.537 568265.719 2297.627 CANTERA
2217 8609190.413 568231.605 2296.686 CANTERA 2275 8609206.421 568265.901 2297.487 CANTERA
2218 8609193.950 568227.921 2297.311 CANTERA 2276 8609201.442 568264.674 2297.381 CANTERA
2219 8609197.932 568224.577 2297.249 CANTERA 2277 8609196.470 568265.598 2297.301 CANTERA
2220 8609202.859 568223.238 2296.714 CANTERA 2278 8609192.094 568263.120 2297.138 CANTERA
2221 8609207.239 568220.469 2296.692 CANTERA 2279 8609189.241 568258.936 2296.942 CANTERA
2222 8609211.558 568217.872 2296.629 CANTERA 2280 8609385.468 568110.290 2301.070 PO GEO
2223 8609215.765 568214.810 2296.585 CANTERA 2281 8609384.762 568109.244 2301.103 PO GEO
2224 8609220.276 568212.368 2296.643 CANTERA 2282 8609384.116 568108.225 2300.264 PO GEO
2225 8609225.291 568210.969 2296.910 CANTERA 2283 8609387.210 568098.711 2301.038 PO GEO
2226 8609230.151 568209.473 2296.981 CANTERA 2284 8609388.421 568098.095 2300.892 PO GEO
2227 8609234.876 568207.850 2297.320 CANTERA 2285 8609386.277 568099.307 2300.413 PO GEO
2228 8609239.421 568205.350 2297.426 CANTERA 2286 8609377.050 568095.295 2301.114 PO GEO
2229 8609243.433 568202.164 2297.467 CANTERA 2287 8609377.618 568096.487 2301.247 PO GEO
2230 8609247.199 568198.507 2297.592 CANTERA 2288 8609376.063 568096.025 2301.210 PO GEO
2231 8609250.528 568194.761 2298.355 CANTERA 2289 8609378.153 568097.229 2300.517 PO GEO
2232 8609254.875 568192.001 2299.115 CANTERA 2290 8609375.223 568096.473 2300.543 PO GEO
2233 8609259.403 568189.833 2299.954 CANTERA 2291 8609366.458 568093.681 2301.135 PO GEO
2234 8609264.577 568189.600 2299.013 CANTERA 2292 8609365.812 568092.486 2301.073 PO GEO
2235 8609269.469 568190.818 2298.354 CANTERA 2293 8609366.955 568094.696 2300.324 PO GEO
2236 8609274.375 568191.892 2298.316 CANTERA 2294 8609362.668 568104.956 2301.141 PO GEO
2237 8609280.872 568193.278 2298.390 CANTERA 2295 8609363.995 568104.430 2301.131 PO GEO
2238 8609285.582 568191.114 2298.457 CANTERA 2296 8609364.797 568103.954 2300.496 PO GEO
2239 8609288.001 568186.672 2298.400 CANTERA 2297 8609373.899 568107.778 2300.979 PO GEO
2240 8609292.110 568183.687 2298.493 CANTERA 2298 8609373.438 568106.741 2301.034 PO GEO
2241 8609295.548 568179.718 2298.474 CANTERA 2299 8609374.984 568106.926 2301.058 PO GEO
2242 8609298.674 568176.012 2298.596 CANTERA 2300 8609375.990 568106.533 2300.242 PO GEO
2243 8609300.599 568180.061 2298.399 CANTERA 2301 8609373.039 568105.815 2300.331 PO GEO
2244 8609303.531 568184.311 2298.678 CANTERA 2302 8609293.706 568157.602 2308.495 TN
2245 8609306.314 568188.559 2298.843 CANTERA 2303 8609287.049 568159.482 2309.158 TN
2246 8609309.380 568192.703 2298.897 CANTERA 2304 8609279.103 568161.342 2310.291 TN
2247 8609311.390 568195.658 2298.838 CANTERA 2305 8609270.143 568166.291 2311.812 TN
2248 8609308.557 568197.793 2298.827 CANTERA 2306 8609262.599 568170.490 2313.262 TN
2249 8609305.064 568201.691 2298.808 CANTERA 2307 8609256.663 568173.998 2313.518 TN
2250 8609301.671 568205.417 2298.907 CANTERA 2308 8609249.737 568178.183 2313.750 TN
2251 8609298.381 568209.391 2298.895 CANTERA 2309 8609241.830 568182.282 2314.855 TN
2252 8609294.183 568212.438 2298.821 CANTERA 2310 8609232.128 568188.138 2315.800 TN
2253 8609290.896 568216.500 2298.829 CANTERA 2311 8609225.727 568189.989 2316.564 TN
2254 8609288.245 568220.949 2298.889 CANTERA 2312 8609217.466 568191.711 2317.569 TN
2255 8609283.951 568223.653 2298.894 CANTERA 2313 8609216.639 568196.864 2316.318 TN
2256 8609291.523 568232.827 2298.990 CANTERA 2314 8609207.976 568197.696 2317.067 TN
2257 8609285.749 568236.084 2299.152 CANTERA 2315 8609199.441 568199.054 2318.055 TN
2258 8609279.861 568239.149 2299.177 CANTERA 2316 8609187.330 568202.126 2319.156 TN
2259 8609274.455 568236.972 2298.944 CANTERA 2317 8609176.163 568205.151 2320.401 TN
2260 8609269.763 568234.941 2298.872 CANTERA 2318 8609172.021 568207.146 2321.095 TN
2261 8609266.340 568231.161 2298.887 CANTERA 2319 8609161.588 568208.852 2322.651 TN
2262 8609261.380 568232.373 2299.021 CANTERA 2320 8609155.447 568209.361 2323.463 TN
108-041 20
2321 8609159.284 568214.615 2319.571 TN 2379 8609360.004 568145.172 2302.861 TN
2322 8609155.791 568220.385 2316.215 TN 2380 8609364.587 568140.635 2302.934 TN
2323 8609158.559 568225.443 2314.168 TN 2381 8609370.761 568135.033 2301.627 TN
2324 8609162.341 568225.021 2314.205 TN 2382 8609371.665 568131.981 2301.045 TN
2325 8609164.527 568228.252 2312.923 TN 2383 8609372.131 568153.280 2301.704 TN
2326 8609162.898 568231.025 2311.629 TN 2384 8609376.839 568149.353 2300.846 TN
2327 8609169.527 568234.997 2310.137 TN 2385 8609374.773 568147.969 2300.904 TN
2328 8609164.565 568235.883 2309.717 TN 2386 8609380.386 568141.740 2299.409 TN
2329 8609171.729 568240.479 2307.642 TN 2387 8609384.894 568136.257 2298.285 TN
2330 8609168.436 568242.945 2307.226 TN 2388 8609344.048 568108.912 2303.840 TN
2331 8609174.569 568246.920 2305.182 TN 2389 8609347.284 568113.835 2303.496 TN
2332 8609171.827 568248.754 2304.970 TN 2390 8609333.648 568104.676 2304.824 TN
2333 8609178.253 568253.351 2302.812 TN 2391 8609339.157 568104.398 2303.817 TN
2334 8609174.038 568254.731 2302.792 TN 2392 8609323.985 568108.000 2305.910 TN
2335 8609183.243 568259.037 2300.363 TN 2393 8609318.526 568108.672 2306.541 TN
2336 8609178.758 568261.381 2300.234 TN 2394 8609315.779 568108.831 2306.603 TN
2337 8609190.751 568266.651 2299.030 TN 2395 8609304.923 568108.538 2308.367 TN
2338 8609196.999 568269.461 2298.936 TN 2396 8609297.210 568105.508 2308.888 TN
2339 8609190.397 568280.067 2296.449 TN 2397 8609332.218 568086.258 2303.564 TN
2340 8609186.459 568273.686 2297.615 TN 2398 8609337.198 568085.007 2303.353 TN
2341 8609193.347 568265.340 2297.127 TN 2399 8609349.545 568084.564 2302.756 TN
2342 8609190.460 568261.158 2297.023 TN 2400 8609357.718 568083.425 2302.779 TN
2343 8609187.593 568257.028 2297.046 TN 2401 8609367.916 568083.308 2302.754 TN
2344 8609186.231 568252.823 2297.137 TN 2402 8609378.983 568082.129 2302.266 TN
2345 8609293.189 568233.668 2299.009 TN 2403 8609391.098 568080.005 2301.831 TN
2346 8609203.884 568268.946 2298.922 TN 2404 8609402.712 568073.764 2302.231 TN
2347 8609215.689 568266.169 2299.305 TN 2405 8609412.958 568066.929 2302.193 TN
2348 8609225.775 568262.063 2299.042 TN 2406 8609418.759 568061.489 2302.642 TN
2349 8609235.609 568257.989 2299.308 TN 2407 8609427.658 568053.752 2302.913 TN
2350 8609243.324 568252.678 2300.671 TN 2408 8609436.001 568047.183 2303.292 TN
2351 8609253.995 568250.256 2300.801 TN 2409 8609442.769 568040.367 2305.695 TN
2352 8609262.532 568247.090 2300.870 TN 2410 8609450.548 568032.170 2308.834 TN
2353 8609272.909 568242.518 2300.926 TN 2411 8609457.834 568026.181 2311.711 TN
2354 8609279.964 568241.338 2299.746 TN 2412 8609464.264 568020.453 2313.923 TN
2355 8609287.987 568237.064 2299.268 TN 2413 8609467.040 568028.692 2310.464 TN
2356 8609294.973 568228.372 2300.197 TN 2414 8609460.921 568031.625 2309.410 TN
2357 8609299.326 568219.626 2300.211 TN 2415 8609460.467 568037.708 2306.767 TN
2358 8609306.837 568212.148 2300.764 TN 2416 8609465.867 568051.384 2303.901 TN
2359 8609309.140 568203.630 2300.664 TN 2417 8609475.584 568041.783 2306.285 TN
2360 8609312.328 568198.203 2300.584 TN 2418 8609481.273 568041.663 2306.833 TN
2361 8609320.128 568198.764 2298.653 TN 2419 8609475.189 568044.357 2305.862 TN
2362 8609323.805 568195.759 2298.887 TN 2420 8609469.093 568047.510 2304.807 TN
2363 8609324.527 568193.114 2299.017 TN 2421 8609461.390 568055.728 2302.572 TN
2364 8609326.175 568184.877 2299.765 TN 2422 8609455.979 568063.455 2300.299 TN
2365 8609309.014 568183.001 2300.337 TN 2423 8609452.291 568068.013 2298.638 TN
2366 8609313.837 568177.919 2301.228 TN 2424 8609449.475 568071.899 2297.415 TN
2367 8609317.969 568177.385 2300.861 TN 2425 8609418.910 568084.725 2295.109 TN
2368 8609328.913 568171.416 2301.897 TN 2426 8609409.458 568086.863 2294.950 TN
2369 8609331.930 568169.517 2302.153 TN 2427 8609405.150 568090.169 2294.783 TN
2370 8609335.322 568167.139 2302.383 TN 2428 8609404.086 568094.789 2293.403 TN
2371 8609343.448 568176.413 2300.931 TN 2429 8609402.733 568102.868 2294.170 TN
2372 8609351.733 568170.117 2301.350 TN 2430 8609403.444 568106.380 2295.038 TN
2373 8609343.956 568162.047 2301.397 TN 2431 8609401.677 568108.308 2295.122 TN
2374 8609347.917 568154.204 2302.849 TN 2432 8609408.420 568110.005 2295.336 TN
2375 8609346.625 568154.762 2302.450 TN 2433 8609407.735 568112.816 2295.445 TN
2376 8609357.498 568163.869 2302.098 TN 2434 8609414.590 568113.753 2295.108 TN
2377 8609364.915 568159.231 2302.303 TN 2435 8609410.295 568116.447 2295.714 TN
2378 8609356.673 568148.436 2302.448 TN 2436 8609415.075 568123.217 2295.728 TN
108-041 21
2437 8609411.383 568124.933 2296.038 TN 2495 8609219.476 568299.060 2287.258 TN
2438 8609407.640 568121.246 2297.468 TN 2496 8609214.947 568302.378 2286.613 TN
2439 8609405.537 568115.359 2297.477 TN 2497 8609211.224 568307.361 2284.790 TN
2440 8609399.225 568112.733 2297.354 TN 2498 8609208.277 568314.593 2281.911 TN
2441 8609391.681 568112.681 2300.661 TN 2499 8609202.385 568301.436 2287.581 TN
2442 8609390.170 568112.480 2301.389 TN 2500 8609202.407 568296.254 2289.033 TN
2443 8609391.382 568107.178 2301.609 TN 2501 8609252.145 568304.496 2279.246 TN
2444 8609391.040 568100.989 2301.230 TN 2502 8609252.791 568306.847 2279.587 TN
2445 8609390.124 568093.262 2301.383 TN 2503 8609249.460 568309.149 2279.941 TN
2446 8609390.963 568089.255 2301.909 TN 2504 8609247.110 568309.303 2279.018 TN
2447 8609397.383 568082.996 2301.861 TN 2505 8609243.025 568307.143 2279.120 TN
2448 8609404.716 568078.498 2302.088 TN 2506 8609240.063 568308.649 2279.183 TN
2449 8609414.352 568071.487 2302.042 TN 2507 8609236.237 568310.773 2278.817 TN
2450 8609384.652 568090.025 2302.549 TN 2508 8609234.242 568314.674 2278.685 TN
2451 8609379.815 568090.374 2302.828 TN 2509 8609234.221 568317.931 2277.512 TN
2452 8609371.975 568088.846 2302.605 TN 2510 8609235.735 568318.232 2278.141 TN
2453 8609364.976 568088.878 2302.362 TN 2511 8609237.418 568315.880 2278.882 TN
2454 8609359.960 568096.279 2302.498 TN 2512 8609240.481 568315.061 2279.239 TN
2455 8609358.573 568100.004 2301.667 TN 2513 8609242.971 568315.661 2278.442 TN
2456 8609358.311 568106.076 2301.566 TN 2514 8609245.771 568314.247 2278.953 TN
2457 8609361.457 568108.359 2301.869 TN 2515 8609247.547 568312.162 2279.611 TN
2458 8609361.385 568108.237 2301.935 TN 2516 8609251.627 568310.249 2279.837 TN
2459 8609368.793 568111.510 2301.508 TN 2517 8609242.357 568336.764 2274.116 TN
2460 8609376.923 568113.644 2301.426 TN 2518 8609238.222 568339.677 2274.752 TN
2461 8609384.780 568114.690 2300.804 TN 2519 8609233.962 568342.781 2274.567 TN
2462 8609393.563 568131.585 2298.010 TN 2520 8609229.763 568342.723 2275.828 TN
2463 8609396.803 568134.354 2298.044 TN 2521 8609223.701 568342.419 2276.552 TN
2464 8609399.462 568137.551 2297.361 TN 2522 8609220.048 568338.035 2276.974 TN
2465 8609399.953 568141.555 2296.008 TN 2523 8609218.812 568333.835 2277.550 TN
2466 8609415.562 568131.330 2295.975 TN 2524 8609217.134 568327.503 2278.152 TN
2467 8609419.717 568135.301 2295.471 TN 2525 8609216.576 568321.419 2278.139 TN
2468 8609421.129 568137.408 2295.487 TN 2526 8609215.401 568315.086 2278.191 TN
2469 8609423.386 568137.324 2296.635 TN 2527 8609213.988 568311.755 2276.912 TN
2470 8609424.802 568138.224 2296.416 TN 2528 8609243.075 568324.082 2274.037 TN
2471 8609426.673 568139.066 2296.175 TN 2529 8609272.839 568316.238 2271.531 TN
2472 8609430.579 568145.125 2295.216 TN 2530 8609293.827 568313.552 2270.115 TN
2473 8609431.718 568148.832 2294.314 TN 2531 8609313.095 568310.464 2269.786 TN
2474 8609429.128 568150.667 2294.342 TN 2532 8609321.994 568306.849 2269.049 TN
2475 8609424.960 568152.192 2294.242 TN 2533 8609327.374 568297.925 2269.650 TN
2476 8609418.720 568154.511 2294.834 TN 2534 8609330.429 568283.793 2271.317 TN
2477 8609412.673 568157.384 2294.359 TN 2535 8609336.360 568274.385 2271.719 TN
2478 8609398.576 568143.789 2296.274 TN 2536 8609339.503 568264.759 2274.782 TN
2479 8609389.733 568149.721 2297.382 TN 2537 8609342.217 568261.715 2275.367 TN
2480 8609381.936 568154.399 2297.928 TN 2538 8609344.064 568259.902 2275.080 TN
2481 8609374.160 568159.314 2298.492 TN 2539 8609344.738 568250.197 2277.240 TN
2482 8609368.015 568164.648 2298.579 TN 2540 8609346.359 568242.110 2279.400 TN
2483 8609362.206 568179.496 2295.805 TN 2541 8609352.140 568240.496 2279.504 TN
2484 8609355.571 568189.970 2294.878 TN 2542 8609354.355 568240.206 2279.593 TN
2485 8609347.928 568200.040 2292.482 TN 2543 8609353.946 568232.845 2279.860 TN
2486 8609341.335 568208.592 2290.938 TN 2544 8609361.788 568230.432 2280.742 TN
2487 8609328.794 568221.793 2291.627 TN 2545 8609363.746 568234.149 2280.945 TN
2488 8609321.829 568231.604 2290.881 TN 2546 8609360.775 568244.805 2277.217 TN
2489 8609312.029 568240.874 2289.977 TN 2547 8609372.754 568247.525 2274.074 TN
2490 8609295.649 568253.787 2288.138 TN 2548 8609378.973 568243.228 2274.380 TN
2491 8609284.438 568266.242 2288.740 TN 2549 8609385.475 568236.489 2274.843 TN
2492 8609268.151 568283.436 2286.105 TN 2550 8609391.580 568229.655 2275.614 TN
2493 8609251.771 568286.936 2285.804 TN 2551 8609396.470 568221.857 2276.049 TN
2494 8609240.067 568289.524 2284.934 TN 2552 8609406.668 568211.763 2276.708 TN
108-041 22
2553 8609415.057 568203.465 2275.963 TN 2611 8609217.375 568052.631 2327.063 TN
2554 8609423.684 568196.976 2275.150 TN 2612 8609220.967 568044.876 2326.448 TN
2555 8609427.365 568194.515 2275.040 TN 2613 8609220.100 568036.963 2326.588 TN
2556 8609431.938 568192.983 2274.888 TN 2614 8609217.962 568027.277 2327.081 TN
2557 8609435.858 568193.366 2274.780 TN 2615 8609219.083 568021.924 2326.661 TN
2558 8609440.681 568195.358 2274.486 TN 2616 8609219.210 568018.284 2326.923 TN
2559 8609444.373 568200.298 2273.813 TN 2617 8609223.048 568020.166 2324.862 TN
2560 8609445.242 568203.992 2273.105 TN 2618 8609224.269 568021.472 2324.344 TN
2561 8609445.407 568208.189 2272.332 TN 2619 8609225.796 568018.674 2324.107 TN
2562 8609445.780 568210.066 2272.186 TN 2620 8609228.070 568017.847 2322.745 TN
2563 8609447.617 568210.250 2272.679 TN 2621 8609229.393 568014.087 2322.627 TN
2564 8609449.298 568207.371 2273.063 TN 2622 8609229.497 568011.180 2322.884 TN
2565 8609449.444 568203.480 2273.757 TN 2623 8609228.191 568008.994 2323.272 TN
2566 8609448.563 568193.351 2275.083 TN 2624 8609226.138 568005.970 2324.353 TN
2567 8609450.403 568187.273 2274.983 TN 2625 8609228.465 568002.042 2323.841 TN
2568 8609452.256 568180.344 2276.036 TN 2626 8609231.868 568015.613 2320.640 TN
2569 8609451.898 568172.284 2278.269 TN 2627 8609236.484 568021.556 2318.655 TN
2570 8609449.944 568166.322 2280.645 TN 2628 8609236.514 568024.340 2318.861 TN
2571 8609446.245 568157.683 2284.964 TN 2629 8609237.378 568025.834 2318.644 TN
2572 8609442.019 568152.857 2288.158 TN 2630 8609240.367 568028.361 2318.856 TN
2573 8609437.075 568148.400 2291.259 TN 2631 8609239.705 568032.422 2319.318 TN
2574 8609183.129 568023.027 2340.798 TN 2632 8609239.491 568037.606 2319.440 TN
2575 8609174.469 568023.863 2344.721 TN 2633 8609241.477 568044.745 2319.183 TN
2576 8609176.204 568029.497 2344.323 TN 2634 8609245.361 568055.558 2317.876 TN
2577 8609171.492 568031.094 2344.445 TN 2635 8609244.918 568061.604 2317.266 TN
2578 8609170.466 568032.169 2345.609 TN 2636 8609245.852 568069.876 2316.282 TN
2579 8609174.215 568039.642 2343.412 TN 2637 8609251.301 568069.807 2315.958 TN
2580 8609172.763 568039.813 2344.350 TN 2638 8609250.121 568074.654 2315.300 TN
2581 8609179.679 568040.495 2343.125 TN 2639 8609255.500 568075.209 2314.504 TN
2582 8609174.876 568050.125 2342.147 TN 2640 8609255.447 568079.302 2314.293 TN
2583 8609173.369 568050.098 2342.947 TN 2641 8609259.819 568080.556 2313.657 TN
2584 8609181.155 568051.515 2342.182 TN 2642 8609261.889 568085.045 2313.061 TN
2585 8609177.396 568060.861 2341.230 TN 2643 8609265.625 568085.768 2312.413 TN
2586 8609173.182 568059.700 2340.927 TN 2644 8609267.378 568086.237 2311.963 TN
2587 8609172.226 568059.151 2342.190 TN 2645 8609269.110 568087.559 2311.950 TN
2588 8609165.860 568077.154 2338.281 TN 2646 8609270.750 568088.668 2311.772 TN
2589 8609164.614 568076.291 2339.412 TN 2647 8609277.883 568094.589 2310.525 TN
2590 8609169.684 568078.035 2338.419 TN 2648 8609278.849 568095.249 2309.831 TN
2591 8609168.078 568087.032 2337.188 TN 2649 8609280.703 568095.772 2310.128 TN
2592 8609163.974 568087.057 2336.947 TN 2650 8609282.903 568097.730 2309.991 TN
2593 8609162.498 568086.904 2338.607 TN 2651 8609252.626 568063.755 2312.774 TN
2594 8609160.814 568101.002 2335.204 TN 2652 8609245.857 568046.059 2314.539 TN
2595 8609159.820 568100.771 2336.684 TN 2653 8609242.557 568030.984 2315.853 TN
2596 8609165.277 568102.345 2335.551 TN 2654 8609242.356 568020.672 2316.561 TN
2597 8609160.250 568105.509 2334.832 TN 2655 8609382.703 568095.945 2301.336 T HDPE
2598 8609159.523 568105.197 2336.172 TN 2656 8609382.105 568097.678 2301.485 T HDPE
2599 8609164.263 568108.539 2334.257 TN 2657 8609374.494 568101.348 2301.077 T HDPE
2600 8609222.078 568129.569 2327.516 TN 2658 8609376.202 568101.734 2301.069 T HDPE
2601 8609218.745 568122.690 2327.194 TN 2659 8609412.873 568262.831 2251.448 ACCESO
2602 8609216.887 568116.675 2327.162 TN 2660 8609408.857 568265.926 2250.956 ACCESO
2603 8609217.186 568109.126 2326.497 TN 2661 8609405.147 568269.284 2250.417 ACCESO
2604 8609218.382 568104.916 2325.806 TN 2662 8609401.317 568272.777 2249.860 ACCESO
2605 8609215.270 568095.198 2326.568 TN 2663 8609397.566 568276.377 2249.683 ACCESO
2606 8609208.812 568084.052 2327.933 TN 2664 8609394.235 568280.305 2249.518 ACCESO
2607 8609208.697 568076.342 2328.418 TN 2665 8609391.042 568284.406 2248.885 ACCESO
2608 8609208.706 568076.337 2328.415 TN 2666 8609388.503 568288.880 2248.337 ACCESO
2609 8609207.445 568065.423 2329.639 TN 2667 8609386.271 568293.488 2247.829 ACCESO
2610 8609208.391 568060.214 2329.828 TN 2668 8609384.312 568298.266 2247.488 ACCESO
108-041 23
2669 8609382.801 568303.336 2247.134 ACCESO 2727 8609214.938 568460.913 2226.203 ACCESO
2670 8609381.574 568308.392 2246.731 ACCESO 2728 8609215.849 568465.871 2225.762 ACCESO
2671 8609380.255 568313.406 2246.569 ACCESO 2729 8609218.239 568470.287 2225.267 ACCESO
2672 8609378.430 568318.254 2246.120 ACCESO 2730 8609221.624 568474.130 2224.739 ACCESO
2673 8609376.291 568322.807 2245.777 ACCESO 2731 8609225.420 568477.819 2224.286 ACCESO
2674 8609374.115 568327.339 2245.458 ACCESO 2732 8609230.271 568479.502 2223.934 ACCESO
2675 8609371.567 568331.823 2245.068 ACCESO 2733 8609235.203 568478.788 2223.492 ACCESO
2676 8609369.011 568336.330 2244.688 ACCESO 2734 8609240.775 568474.708 2222.591 ACCESO
2677 8609366.449 568340.680 2244.223 ACCESO 2735 8609237.094 568470.158 2222.441 ACCESO
2678 8609363.396 568344.835 2243.739 ACCESO 2736 8609232.201 568471.783 2223.360 ACCESO
2679 8609355.438 568340.639 2243.401 ACCESO 2737 8609227.427 568470.020 2224.160 ACCESO
2680 8609359.150 568336.846 2243.800 ACCESO 2738 8609224.138 568465.868 2225.080 ACCESO
2681 8609362.518 568333.072 2244.223 ACCESO 2739 8609222.910 568460.909 2225.795 ACCESO
2682 8609365.817 568329.262 2244.677 ACCESO 2740 8609222.787 568455.772 2226.617 ACCESO
2683 8609368.690 568324.967 2245.095 ACCESO 2741 8609223.400 568450.707 2227.376 ACCESO
2684 8609371.090 568320.307 2245.494 ACCESO 2742 8609224.383 568445.672 2228.113 ACCESO
2685 8609373.169 568315.523 2245.985 ACCESO 2743 8609225.475 568440.576 2228.892 ACCESO
2686 8609374.182 568310.329 2246.434 ACCESO 2744 8609226.782 568435.482 2229.652 ACCESO
2687 8609375.061 568299.636 2247.072 ACCESO 2745 8609228.490 568430.694 2230.351 ACCESO
2688 8609376.676 568288.460 2247.746 ACCESO 2746 8609230.931 568425.978 2231.049 ACCESO
2689 8609378.928 568283.709 2248.181 ACCESO 2747 8609234.278 568421.954 2231.771 ACCESO
2690 8609392.203 568268.676 2249.368 ACCESO 2748 8609238.601 568419.171 2232.412 ACCESO
2691 8609402.742 568260.176 2250.625 ACCESO 2749 8609243.323 568417.136 2232.992 ACCESO
2692 8609346.612 568350.253 2242.231 ACCESO 2750 8609247.910 568414.918 2233.702 ACCESO
2693 8609342.451 568353.637 2241.795 ACCESO 2751 8609252.362 568412.328 2234.183 ACCESO
2694 8609338.145 568356.274 2241.438 ACCESO 2752 8609256.808 568409.945 2234.656 ACCESO
2695 8609333.422 568358.764 2241.144 ACCESO 2753 8609260.540 568406.481 2235.148 ACCESO
2696 8609328.519 568360.804 2240.733 ACCESO 2754 8609264.662 568403.567 2235.689 ACCESO
2697 8609323.527 568362.429 2240.354 ACCESO 2755 8609269.149 568401.130 2236.166 ACCESO
2698 8609318.337 568363.573 2239.959 ACCESO 2756 8609274.072 568399.050 2236.490 ACCESO
2699 8609313.281 568364.410 2239.642 ACCESO 2757 8609278.906 568396.707 2236.774 ACCESO
2700 8609308.330 568365.500 2239.314 ACCESO 2758 8609283.243 568393.917 2237.193 ACCESO
2701 8609303.281 568366.893 2239.067 ACCESO 2759 8609286.995 568390.416 2237.475 ACCESO
2702 8609298.782 568369.420 2238.777 ACCESO 2760 8609290.386 568386.499 2237.779 ACCESO
2703 8609294.460 568372.453 2238.542 ACCESO 2761 8609293.843 568382.433 2238.193 ACCESO
2704 8609290.605 568376.032 2238.225 ACCESO 2762 8609297.707 568379.256 2238.500 ACCESO
2705 8609287.063 568379.848 2237.888 ACCESO 2763 8609301.968 568376.446 2238.847 ACCESO
2706 8609283.494 568383.535 2237.557 ACCESO 2764 8609306.406 568373.537 2239.117 ACCESO
2707 8609279.783 568386.994 2237.232 ACCESO 2765 8609310.932 568371.304 2239.493 ACCESO
2708 8609275.492 568389.925 2236.742 ACCESO 2766 8609316.035 568369.963 2239.851 ACCESO
2709 8609271.136 568392.984 2236.413 ACCESO 2767 8609321.196 568369.211 2240.203 ACCESO
2710 8609266.806 568395.814 2236.022 ACCESO 2768 8609326.139 568368.361 2240.470 ACCESO
2711 8609262.531 568398.795 2235.667 ACCESO 2769 8609331.096 568367.394 2240.833 ACCESO
2712 8609258.094 568401.508 2235.197 ACCESO 2770 8609336.143 568365.974 2241.100 ACCESO
2713 8609253.635 568403.970 2234.736 ACCESO 2771 8609340.853 568364.092 2241.402 ACCESO
2714 8609249.025 568406.315 2234.207 ACCESO 2772 8609345.475 568361.651 2241.746 ACCESO
2715 8609244.356 568408.386 2233.592 ACCESO 2773 8609349.534 568358.456 2242.073 ACCESO
2716 8609239.407 568410.194 2233.022 ACCESO 2774 8609241.267 568474.600 2222.582 ACCESO
2717 8609234.614 568411.866 2232.516 ACCESO 2775 8609244.642 568470.588 2221.923 ACCESO
2718 8609230.315 568414.700 2232.037 ACCESO 2776 8609247.506 568466.474 2221.106 ACCESO
2719 8609226.726 568418.281 2231.522 ACCESO 2777 8609250.465 568462.111 2220.224 ACCESO
2720 8609223.712 568422.343 2231.042 ACCESO 2778 8609253.281 568457.747 2219.362 ACCESO
2721 8609221.621 568426.910 2230.459 ACCESO 2779 8609256.285 568453.424 2218.379 ACCESO
2722 8609219.887 568431.762 2229.837 ACCESO 2780 8609259.866 568449.465 2217.467 ACCESO
2723 8609219.097 568436.941 2229.121 ACCESO 2781 8609263.743 568446.111 2216.605 ACCESO
2724 8609218.183 568441.955 2228.422 ACCESO 2782 8609267.963 568442.960 2215.681 ACCESO
2725 8609216.581 568450.520 2227.497 ACCESO 2783 8609272.523 568440.172 2214.770 ACCESO
2726 8609215.638 568455.669 2226.678 ACCESO 2784 8609277.238 568437.685 2213.769 ACCESO
108-041 24
2785 8609281.761 568435.323 2212.820 ACCESO 2843 8609270.770 568481.344 2194.593 ACCESO
2786 8609286.644 568433.103 2211.831 ACCESO 2844 8609279.978 568473.664 2194.635 ACCESO
2787 8609291.216 568430.998 2210.811 ACCESO 2845 8609277.924 568471.331 2194.527 ACCESO
2788 8609295.771 568428.653 2209.840 ACCESO 2846 8609288.431 568462.618 2194.640 ACCESO
2789 8609300.366 568426.430 2208.872 ACCESO 2847 8609290.784 568464.590 2194.775 ACCESO
2790 8609304.920 568424.067 2207.799 ACCESO 2848 8609303.539 568454.479 2194.651 ACCESO
2791 8609309.517 568421.864 2206.845 ACCESO 2849 8609301.328 568452.106 2194.574 ACCESO
2792 8609314.108 568419.764 2205.878 ACCESO 2850 8609313.514 568441.959 2194.507 ACCESO
2793 8609318.822 568417.580 2204.991 ACCESO 2851 8609315.718 568444.522 2194.577 ACCESO
2794 8609323.531 568415.353 2204.033 ACCESO 2852 8609325.978 568435.468 2194.633 ACCESO
2795 8609328.274 568413.434 2203.133 ACCESO 2853 8609324.301 568433.159 2194.477 ACCESO
2796 8609333.237 568411.540 2202.230 ACCESO 2854 8609337.081 568424.397 2194.652 ACCESO
2797 8609338.035 568409.875 2201.414 ACCESO 2855 8609338.823 568427.146 2194.764 ACCESO
2798 8609343.264 568408.413 2200.500 ACCESO 2856 8609351.039 568420.531 2194.757 ACCESO
2799 8609348.360 568407.233 2199.577 ACCESO 2857 8609349.550 568417.775 2194.627 ACCESO
2800 8609353.404 568406.053 2198.624 ACCESO 2858 8609357.037 568413.221 2194.640 ACCESO
2801 8609358.548 568404.612 2197.733 ACCESO 2859 8609358.899 568416.221 2194.622 ACCESO
2802 8609363.387 568403.238 2196.887 ACCESO 2860 8609371.412 568409.045 2194.632 ACCESO
2803 8609368.538 568401.586 2195.944 ACCESO 2861 8609369.647 568406.011 2194.692 ACCESO
2804 8609373.420 568400.163 2195.267 ACCESO 2862 8609377.625 568401.333 2194.713 ACCESO
2805 8609378.321 568398.888 2194.748 ACCESO 2863 8609380.287 568404.021 2194.651 ACCESO
2806 8609376.982 568395.186 2194.750 ACCESO 2864 8609388.185 568399.342 2194.720 ACCESO
2807 8609371.990 568396.960 2195.208 ACCESO 2865 8609389.970 568398.102 2194.762 ACCESO
2808 8609367.255 568398.658 2195.954 ACCESO 2866 8609394.539 568395.706 2194.797 ACCESO
2809 8609362.419 568400.001 2196.900 ACCESO 2867 8609399.245 568393.302 2194.713 ACCESO
2810 8609357.661 568401.568 2197.830 ACCESO 2868 8609403.596 568390.472 2194.743 ACCESO
2811 8609352.810 568402.783 2198.618 ACCESO 2869 8609408.188 568387.796 2194.775 ACCESO
2812 8609347.877 568404.185 2199.520 ACCESO 2870 8609412.647 568385.374 2194.735 ACCESO
2813 8609343.000 568405.364 2200.402 ACCESO 2871 8609417.078 568382.892 2194.811 ACCESO
2814 8609337.870 568406.607 2201.310 ACCESO 2872 8609421.574 568380.309 2194.723 ACCESO
2815 8609333.062 568408.091 2202.081 ACCESO 2873 8609425.898 568377.535 2194.725 ACCESO
2816 8609328.307 568409.745 2202.879 ACCESO 2874 8609429.701 568373.860 2194.791 ACCESO
2817 8609323.606 568411.530 2203.752 ACCESO 2875 8609433.092 568369.796 2194.713 ACCESO
2818 8609323.583 568411.333 2203.721 ACCESO 2876 8609436.201 568365.651 2194.780 ACCESO
2819 8609318.749 568413.416 2204.671 ACCESO 2877 8609439.220 568361.623 2194.775 ACCESO
2820 8609314.018 568415.718 2205.534 ACCESO 2878 8609442.301 568357.573 2194.790 ACCESO
2821 8609309.419 568417.928 2206.483 ACCESO 2879 8609445.483 568353.324 2194.752 ACCESO
2822 8609304.786 568419.996 2207.489 ACCESO 2880 8609448.380 568348.920 2194.760 ACCESO
2823 8609300.109 568422.120 2208.500 ACCESO 2881 8609451.369 568344.793 2194.764 ACCESO
2824 8609295.396 568423.912 2209.568 ACCESO 2882 8609454.509 568340.884 2194.804 ACCESO
2825 8609290.567 568425.533 2210.618 ACCESO 2883 8609457.611 568336.767 2194.741 ACCESO
2826 8609285.701 568427.404 2211.547 ACCESO 2884 8609460.868 568332.655 2194.788 ACCESO
2827 8609280.671 568428.893 2212.617 ACCESO 2885 8609463.844 568328.386 2194.821 ACCESO
2828 8609275.984 568430.649 2213.482 ACCESO 2886 8609466.867 568324.128 2194.800 ACCESO
2829 8609271.833 568433.520 2214.346 ACCESO 2887 8609470.131 568319.950 2194.806 ACCESO
2830 8609267.490 568436.524 2215.197 ACCESO 2888 8609473.106 568315.552 2194.836 ACCESO
2831 8609263.142 568439.151 2215.963 ACCESO 2889 8609476.116 568311.527 2194.844 ACCESO
2832 8609258.660 568441.893 2216.818 ACCESO 2890 8609479.159 568307.465 2194.760 ACCESO
2833 8609254.486 568444.679 2217.453 ACCESO 2891 8609482.056 568303.348 2194.772 ACCESO
2834 8609250.984 568448.442 2218.347 ACCESO 2892 8609485.647 568299.788 2194.753 ACCESO
2835 8609248.106 568452.597 2219.122 ACCESO 2893 8609490.325 568297.264 2194.772 ACCESO
2836 8609245.601 568457.273 2219.877 ACCESO 2894 8609495.235 568295.315 2194.781 ACCESO
2837 8609243.299 568461.735 2220.823 ACCESO 2895 8609499.980 568293.644 2194.746 ACCESO
2838 8609240.839 568466.228 2221.653 ACCESO 2896 8609504.907 568291.985 2194.752 ACCESO
2839 8609237.199 568470.027 2222.482 ACCESO 2897 8609503.829 568286.434 2194.619 ACCESO
2840 8609260.092 568490.034 2194.527 ACCESO 2898 8609498.831 568288.779 2194.821 ACCESO
2841 8609259.671 568486.441 2194.624 ACCESO 2899 8609494.239 568290.739 2194.781 ACCESO
2842 8609268.438 568479.086 2194.552 ACCESO 2900 8609489.548 568292.821 2194.713 ACCESO
108-041 25
2901 8609485.049 568295.225 2194.707 ACCESO 2959 8609305.127 568448.061 2194.208 C GEOM
2902 8609480.837 568297.908 2194.790 ACCESO 2960 8609305.303 568448.711 2194.478 C GEOM
2903 8609477.155 568301.666 2194.762 ACCESO 2961 8609294.264 568457.471 2194.622 C GEOM
2904 8609473.611 568305.548 2194.850 ACCESO 2962 8609294.025 568457.129 2194.289 C GEOM
2905 8609470.177 568309.433 2194.779 ACCESO 2963 8609293.692 568456.744 2194.310 C GEOM
2906 8609466.923 568313.703 2194.723 ACCESO 2964 8609293.500 568456.579 2194.541 C GEOM
2907 8609463.726 568317.714 2194.727 ACCESO 2965 8609282.760 568465.236 2194.571 C GEOM
2908 8609460.500 568321.921 2194.857 ACCESO 2966 8609283.078 568465.740 2194.331 C GEOM
2909 8609457.407 568325.990 2194.841 ACCESO 2967 8609283.213 568465.902 2194.326 C GEOM
2910 8609454.113 568330.150 2194.815 ACCESO 2968 8609283.404 568466.012 2194.545 C GEOM
2911 8609450.699 568334.296 2194.742 ACCESO 2969 8609270.993 568476.491 2194.485 C GEOM
2912 8609447.181 568338.213 2194.715 ACCESO 2970 8609270.934 568476.254 2194.372 C GEOM
2913 8609444.066 568342.518 2194.770 ACCESO 2971 8609270.761 568475.958 2194.385 C GEOM
2914 8609441.028 568346.672 2194.762 ACCESO 2972 8609270.461 568475.594 2194.610 C GEOM
2915 8609437.913 568350.637 2194.736 ACCESO 2973 8609258.698 568484.972 2194.554 C GEOM
2916 8609434.754 568354.607 2194.724 ACCESO 2974 8609259.011 568485.313 2194.335 C GEOM
2917 8609431.660 568358.697 2194.688 ACCESO 2975 8609259.128 568485.509 2194.336 C GEOM
2918 8609428.027 568362.543 2194.735 ACCESO 2976 8609259.529 568485.707 2194.492 C GEOM
2919 8609424.250 568366.320 2194.724 ACCESO 2977 8609258.672 568486.326 2194.671 C GEOM
2920 8609420.546 568369.906 2194.815 ACCESO 2978 8609258.330 568485.755 2194.805 C GEOM
2921 8609416.699 568373.297 2194.875 ACCESO 2979 8609270.581 568481.519 2194.587 GEOM
2922 8609412.599 568376.553 2194.905 ACCESO 2980 8609260.003 568490.266 2194.578 GEOM
2923 8609408.104 568379.781 2194.912 ACCESO 2981 8609280.189 568473.909 2194.615 GEOM
2924 8609403.856 568383.037 2194.860 ACCESO 2982 8609291.114 568465.166 2194.629 GEOM
2925 8609399.067 568385.878 2194.812 ACCESO 2983 8609303.668 568454.638 2194.589 GEOM
2926 8609394.617 568388.287 2194.763 ACCESO 2984 8609315.913 568444.764 2194.470 GEOM
2927 8609390.481 568391.608 2194.759 ACCESO 2985 8609326.326 568436.146 2194.525 GEOM
2928 8609391.104 568396.588 2194.159 ACCESO 2986 8609339.209 568427.576 2194.636 GEOM
2929 8609376.798 568400.489 2194.739 C GEOM 2987 8609351.275 568421.007 2194.638 GEOM
2930 8609376.640 568400.650 2194.229 C GEOM 2988 8609359.078 568416.637 2194.600 GEOM
2931 8609376.890 568400.799 2194.165 C GEOM 2989 8609371.538 568409.573 2194.599 GEOM
2932 8609377.095 568401.710 2194.684 C GEOM 2990 8609380.516 568404.393 2194.660 GEOM
2933 8609372.530 568403.888 2194.665 C GEOM 2991 8609388.596 568399.824 2194.699 GEOM
2934 8609372.383 568403.734 2194.165 C GEOM 2992 8609394.017 568396.627 2194.706 GEOM
2935 8609372.063 568403.365 2194.207 C GEOM 2993 8609398.269 568394.411 2194.691 GEOM
2936 8609371.927 568403.199 2194.692 C GEOM 2994 8609402.726 568391.949 2194.705 GEOM
2937 8609364.684 568407.230 2194.713 C GEOM 2995 8609407.198 568389.476 2194.685 GEOM
2938 8609364.738 568407.545 2194.038 C GEOM 2996 8609411.735 568386.885 2194.675 GEOM
2939 8609365.044 568407.972 2194.073 C GEOM 2997 8609416.155 568384.392 2194.758 GEOM
2940 8609365.189 568408.386 2194.623 C GEOM 2998 8609420.581 568381.845 2194.711 GEOM
2941 8609352.286 568415.601 2194.533 C GEOM 2999 8609424.724 568378.990 2194.708 GEOM
2942 8609352.143 568415.350 2194.073 C GEOM 3000 8609429.105 568376.243 2194.656 GEOM
2943 8609351.670 568414.818 2194.127 C GEOM 3001 8609432.289 568372.044 2194.635 GEOM
2944 8609351.559 568414.666 2194.524 C GEOM 3002 8609435.365 568368.080 2194.681 GEOM
2945 8609339.436 568421.390 2194.522 C GEOM 3003 8609438.243 568363.901 2194.796 GEOM
2946 8609339.849 568421.550 2194.150 C GEOM 3004 8609441.351 568359.730 2194.716 GEOM
2947 8609339.914 568422.062 2194.126 C GEOM 3005 8609444.385 568355.661 2194.716 GEOM
2948 8609340.094 568422.268 2194.603 C GEOM 3006 8609447.487 568351.565 2194.778 GEOM
2949 8609329.197 568427.655 2194.374 C GEOM 3007 8609450.568 568347.466 2194.781 GEOM
2950 8609329.272 568427.908 2194.168 C GEOM 3008 8609453.694 568343.378 2194.711 GEOM
2951 8609329.480 568428.214 2194.160 C GEOM 3009 8609456.870 568339.181 2194.769 GEOM
2952 8609329.565 568428.394 2194.529 C GEOM 3010 8609459.659 568334.968 2194.695 GEOM
2953 8609317.521 568438.240 2194.489 C GEOM 3011 8609462.844 568330.935 2194.696 GEOM
2954 8609317.290 568438.026 2194.170 C GEOM 3012 8609465.849 568326.612 2194.830 GEOM
2955 8609317.074 568437.760 2194.201 C GEOM 3013 8609469.303 568322.685 2194.725 GEOM
2956 8609316.689 568437.545 2194.473 C GEOM 3014 8609472.094 568318.416 2194.843 GEOM
2957 8609304.603 568447.370 2194.436 C GEOM 3015 8609475.455 568314.607 2194.848 GEOM
2958 8609304.885 568447.913 2194.184 C GEOM 3016 8609478.244 568310.442 2194.763 GEOM
108-041 26
3017 8609480.939 568306.170 2194.750 GEOM 3075 8609242.104 568377.191 2254.032 TN
3018 8609484.571 568302.357 2194.760 GEOM 3076 8609251.032 568376.858 2252.925 TN
3019 8609488.332 568298.919 2194.742 GEOM 3077 8609254.518 568381.577 2252.870 TN
3020 8609493.049 568297.169 2194.709 GEOM 3078 8609258.629 568373.934 2252.034 TN
3021 8609497.964 568295.347 2194.689 GEOM 3079 8609264.566 568379.006 2251.726 TN
3022 8609502.779 568293.729 2194.721 GEOM 3080 8609267.794 568376.227 2252.101 TN
3023 8609506.179 568292.686 2194.610 GEOM 3081 8609264.431 568368.574 2251.191 TN
3024 8609230.249 568342.966 2275.705 TN 3082 8609268.649 568369.461 2250.805 TN
3025 8609219.373 568347.342 2273.987 TN 3083 8609269.108 568371.876 2250.550 TN
3026 8609211.377 568343.355 2273.084 TN 3084 8609269.572 568371.771 2249.692 TN
3027 8609209.472 568346.987 2273.495 TN 3085 8609275.464 568377.697 2245.221 TN
3028 8609207.970 568351.213 2270.285 TN 3086 8609277.064 568378.790 2244.568 TN
3029 8609207.692 568353.654 2269.350 TN 3087 8609276.254 568382.260 2243.664 TN
3030 8609207.767 568357.129 2268.377 TN 3088 8609274.632 568381.842 2243.680 TN
3031 8609210.671 568364.133 2266.221 TN 3089 8609270.411 568383.640 2243.816 TN
3032 8609212.686 568368.853 2263.846 TN 3090 8609271.349 568385.995 2243.171 TN
3033 8609214.398 568366.654 2264.960 TN 3091 8609267.700 568388.215 2243.460 TN
3034 8609217.026 568361.450 2266.136 TN 3092 8609266.152 568385.453 2244.333 TN
3035 8609214.855 568354.718 2269.211 TN 3093 8609261.900 568387.210 2245.518 TN
3036 8609214.000 568348.677 2271.899 TN 3094 8609263.239 568388.627 2244.282 TN
3037 8609292.565 568327.633 2267.304 TN 3095 8609264.003 568389.695 2244.384 TN
3038 8609282.344 568332.426 2265.961 TN 3096 8609260.465 568391.075 2244.708 TN
3039 8609282.822 568334.578 2266.099 TN 3097 8609260.067 568389.489 2244.823 TN
3040 8609272.788 568335.287 2264.764 TN 3098 8609256.294 568389.175 2245.094 TN
3041 8609274.554 568339.446 2265.093 TN 3099 8609256.582 568392.852 2244.644 TN
3042 8609262.578 568339.036 2263.507 TN 3100 8609252.161 568388.069 2246.274 TN
3043 8609264.098 568344.806 2263.699 TN 3101 8609251.819 568390.452 2245.086 TN
3044 8609256.609 568344.416 2262.752 TN 3102 8609251.654 568395.461 2243.980 TN
3045 8609258.182 568349.255 2262.428 TN 3103 8609246.743 568393.374 2244.159 TN
3046 8609249.825 568351.493 2262.470 TN 3104 8609241.672 568392.289 2244.427 TN
3047 8609253.328 568358.124 2261.824 TN 3105 8609238.532 568389.074 2245.413 TN
3048 8609245.488 568364.195 2260.478 TN 3106 8609243.408 568388.310 2245.763 TN
3049 8609241.062 568361.535 2259.882 TN 3107 8609231.282 568393.224 2243.221 TN
3050 8609233.628 568367.833 2259.463 TN 3108 8609226.249 568396.100 2243.268 TN
3051 8609229.995 568369.450 2259.922 TN 3109 8609228.952 568403.272 2240.649 TN
3052 8609230.879 568372.369 2259.033 TN 3110 8609225.061 568407.044 2241.022 TN
3053 8609228.559 568372.509 2258.833 TN 3111 8609222.010 568409.888 2241.114 TN
3054 8609227.645 568372.947 2259.433 TN 3112 8609221.160 568408.731 2241.944 TN
3055 8609226.535 568368.346 2257.895 TN 3113 8609221.628 568405.506 2242.215 TN
3056 8609223.927 568370.989 2257.130 TN 3114 8609280.369 568379.306 2243.429 TN
3057 8609218.491 568368.889 2257.533 TN 3115 8609278.684 568375.386 2244.679 TN
3058 8609216.458 568371.303 2257.328 TN 3116 8609283.318 568376.230 2243.098 TN
3059 8609214.678 568372.919 2258.373 TN 3117 8609282.519 568373.633 2244.055 TN
3060 8609215.449 568375.110 2257.575 TN 3118 8609285.441 568374.104 2242.733 TN
3061 8609215.721 568377.623 2257.277 TN 3119 8609289.375 568370.381 2242.498 TN
3062 8609216.135 568379.448 2258.187 TN 3120 8609286.773 568371.235 2242.451 TN
3063 8609220.351 568388.239 2257.133 TN 3121 8609284.054 568371.549 2244.179 TN
3064 8609218.417 568385.968 2257.859 TN 3122 8609284.489 568370.329 2244.318 TN
3065 8609220.772 568385.701 2256.351 TN 3123 8609287.699 568369.199 2244.154 TN
3066 8609218.306 568379.892 2256.476 TN 3124 8609292.739 568366.762 2244.310 TN
3067 8609225.320 568375.463 2256.192 TN 3125 8609297.713 568362.593 2244.876 TN
3068 8609224.033 568373.771 2256.528 TN 3126 8609304.348 568358.736 2245.327 TN
3069 8609229.710 568383.641 2255.878 TN 3127 8609301.445 568358.605 2246.138 TN
3070 8609229.661 568384.039 2256.538 TN 3128 8609299.401 568361.665 2245.035 TN
3071 8609232.696 568383.494 2255.667 TN 3129 8609294.064 568360.025 2245.975 TN
3072 8609231.628 568377.468 2255.438 TN 3130 8609290.510 568362.727 2245.134 TN
3073 8609239.462 568381.914 2254.771 TN 3131 8609286.157 568366.122 2245.350 TN
3074 8609239.246 568382.744 2254.127 TN 3132 8609283.098 568368.475 2245.175 TN
108-041 27
3133 8609283.027 568370.491 2244.712 TN 3191 8609352.360 568306.964 2262.490 TN
3134 8609264.296 568369.058 2251.044 TN 3192 8609351.103 568312.966 2262.037 TN
3135 8609274.976 568363.997 2253.835 TN 3193 8609349.384 568317.168 2261.514 TN
3136 8609268.347 568363.203 2254.668 TN 3194 8609347.127 568322.128 2261.316 TN
3137 8609268.565 568359.938 2255.008 TN 3195 8609342.567 568329.519 2260.465 TN
3138 8609276.610 568359.644 2253.983 TN 3196 8609335.786 568338.668 2259.482 TN
3139 8609280.504 568362.252 2253.604 TN 3197 8609332.587 568341.628 2259.187 TN
3140 8609287.318 568357.962 2253.540 TN 3198 8609329.437 568344.074 2258.710 TN
3141 8609284.328 568354.463 2253.798 TN 3199 8609318.385 568346.063 2258.889 TN
3142 8609287.153 568351.112 2256.155 TN 3200 8609311.371 568345.371 2259.297 TN
3143 8609289.094 568354.650 2255.807 TN 3201 8609302.156 568343.826 2260.017 TN
3144 8609295.557 568352.101 2256.096 TN 3202 8609287.700 568346.603 2260.388 TN
3145 8609295.331 568347.775 2256.206 TN 3203 8609279.643 568349.861 2260.991 TN
3146 8609299.360 568346.779 2256.209 TN 3204 8609272.073 568353.526 2260.317 TN
3147 8609299.221 568350.571 2255.678 TN 3205 8609268.727 568356.559 2258.638 TN
3148 8609301.928 568348.344 2254.864 TN 3206 8609263.444 568347.822 2261.545 TN
3149 8609303.478 568351.949 2254.509 TN 3207 8609259.834 568350.305 2261.429 TN
3150 8609309.137 568348.456 2254.844 TN 3208 8609258.409 568362.048 2257.813 TN
3151 8609309.869 568350.744 2254.804 TN 3209 8609260.242 568366.094 2256.272 TN
3152 8609315.256 568348.974 2255.309 TN 3210 8609260.369 568367.951 2255.487 TN
3153 8609315.760 568349.844 2255.216 TN 3211 8609258.021 568371.391 2255.520 TN
3154 8609321.061 568348.709 2255.600 TN 3212 8609248.650 568375.544 2254.621 TN
3155 8609327.787 568348.145 2256.040 TN 3213 8609242.022 568375.896 2255.355 TN
3156 8609327.645 568346.950 2256.130 TN 3214 8609235.434 568375.979 2256.216 TN
3157 8609330.915 568346.969 2256.209 TN 3215 8609220.353 568392.328 2254.072 TN
3158 8609330.359 568345.882 2256.288 TN 3216 8609217.150 568392.405 2254.044 TN
3159 8609334.880 568344.537 2256.670 TN 3217 8609217.301 568396.785 2252.433 TN
3160 8609333.713 568343.166 2256.726 TN 3218 8609220.271 568396.755 2251.522 TN
3161 8609338.631 568337.395 2257.648 TN 3219 8609217.474 568399.618 2251.512 TN
3162 8609340.166 568341.335 2256.913 TN 3220 8609218.905 568400.338 2250.695 TN
3163 8609342.860 568338.057 2257.592 TN 3221 8609217.216 568404.045 2250.138 TN
3164 8609346.350 568334.408 2257.881 TN 3222 8609215.431 568407.338 2249.670 TN
3165 8609343.198 568332.290 2257.878 TN 3223 8609217.025 568407.786 2249.072 TN
3166 8609351.048 568328.366 2258.466 TN 3224 8609215.816 568412.224 2248.302 TN
3167 8609347.159 568325.511 2258.608 TN 3225 8609216.169 568412.325 2248.245 TN
3168 8609353.641 568326.359 2258.064 TN 3226 8609320.843 568323.464 2267.341 TN
3169 8609352.783 568324.070 2258.175 TN 3227 8609326.933 568321.619 2267.193 TN
3170 8609356.645 568324.474 2257.625 TN 3228 8609331.364 568318.905 2267.079 TN
3171 8609356.834 568321.615 2257.899 TN 3229 8609334.032 568316.102 2267.334 TN
3172 8609352.321 568323.412 2258.959 TN 3230 8609337.397 568313.004 2266.764 TN
3173 8609349.531 568321.649 2258.967 TN 3231 8609335.880 568310.641 2267.399 TN
3174 8609352.213 568315.781 2259.505 TN 3232 8609338.789 568310.015 2266.942 TN
3175 8609358.442 568318.665 2259.813 TN 3233 8609337.891 568307.888 2267.437 TN
3176 8609366.190 568315.165 2259.163 TN 3234 8609339.003 568305.484 2267.664 TN
3177 8609363.477 568312.920 2259.886 TN 3235 8609341.171 568304.764 2267.230 TN
3178 8609361.940 568312.073 2260.433 TN 3236 8609342.619 568305.584 2266.423 TN
3179 8609354.459 568309.808 2260.044 TN 3237 8609344.598 568304.403 2266.904 TN
3180 8609355.674 568303.015 2260.546 TN 3238 8609345.834 568301.959 2267.205 TN
3181 8609362.402 568304.284 2260.674 TN 3239 8609346.153 568299.475 2267.423 TN
3182 8609364.223 568299.332 2261.263 TN 3240 8609345.563 568297.191 2267.346 TN
3183 8609359.592 568296.892 2261.184 TN 3241 8609343.346 568298.997 2267.184 TN
3184 8609360.412 568291.630 2261.686 TN 3242 8609342.423 568300.911 2267.935 TN
3185 8609365.976 568290.616 2262.219 TN 3243 8609345.940 568300.392 2267.409 TN
3186 8609365.481 568288.798 2262.202 TN 3244 8609346.596 568298.612 2266.818 TN
3187 8609363.181 568286.456 2262.647 TN 3245 8609345.773 568295.674 2266.963 TN
3188 8609361.966 568283.697 2262.595 TN 3246 8609348.341 568294.572 2265.243 TN
3189 8609362.330 568288.069 2262.110 TN 3247 8609349.616 568295.797 2265.077 TN
3190 8609354.267 568304.809 2262.152 TN 3248 8609350.829 568297.546 2265.081 TN
108-041 28
3249 8609351.804 568297.688 2264.643 TN 3307 8609408.889 568269.127 2252.306 TN
3250 8609352.248 568294.076 2265.015 TN 3308 8609406.665 568270.305 2251.483 TN
3251 8609354.455 568293.471 2265.402 TN 3309 8609404.895 568271.520 2251.107 TN
3252 8609354.043 568290.684 2265.210 TN 3310 8609399.934 568276.109 2250.511 TN
3253 8609355.177 568288.266 2265.031 TN 3311 8609395.925 568281.493 2249.636 TN
3254 8609357.379 568286.571 2264.980 TN 3312 8609392.622 568285.359 2249.011 TN
3255 8609357.964 568284.077 2264.599 TN 3313 8609388.846 568292.026 2248.303 TN
3256 8609356.280 568280.671 2264.353 TN 3314 8609385.311 568300.184 2247.624 TN
3257 8609359.978 568280.505 2264.397 TN 3315 8609383.809 568306.973 2247.238 TN
3258 8609360.500 568276.315 2264.346 TN 3316 8609384.823 568308.183 2247.019 TN
3259 8609359.623 568275.853 2263.740 TN 3317 8609384.356 568311.089 2247.842 TN
3260 8609362.374 568273.006 2263.471 TN 3318 8609383.214 568311.042 2247.688 TN
3261 8609361.564 568272.185 2263.404 TN 3319 8609384.815 568314.411 2247.740 TN
3262 8609365.058 568269.966 2261.954 TN 3320 8609382.338 568314.742 2247.980 TN
3263 8609369.771 568267.137 2261.579 TN 3321 8609383.770 568316.870 2249.453 TN
3264 8609372.509 568266.544 2261.556 TN 3322 8609382.194 568316.773 2249.633 TN
3265 8609373.899 568266.671 2261.606 TN 3323 8609386.428 568319.158 2251.340 TN
3266 8609375.699 568264.919 2261.131 TN 3324 8609386.889 568320.283 2251.185 TN
3267 8609378.688 568264.077 2260.759 TN 3325 8609385.825 568320.982 2251.503 TN
3268 8609385.543 568261.601 2261.304 TN 3326 8609383.642 568322.202 2252.045 TN
3269 8609386.079 568260.847 2260.611 TN 3327 8609382.377 568322.150 2252.098 TN
3270 8609389.820 568259.332 2260.407 TN 3328 8609381.937 568320.687 2252.131 TN
3271 8609392.600 568257.881 2259.897 TN 3329 8609383.044 568319.624 2252.348 TN
3272 8609395.638 568256.792 2260.125 TN 3330 8609381.316 568325.145 2250.189 TN
3273 8609396.218 568257.417 2259.923 TN 3331 8609382.244 568325.835 2250.111 TN
3274 8609398.666 568255.406 2260.016 TN 3332 8609380.027 568326.521 2251.075 TN
3275 8609399.254 568253.228 2259.441 TN 3333 8609377.681 568329.596 2251.011 TN
3276 8609402.324 568252.698 2258.661 TN 3334 8609376.303 568331.311 2250.472 TN
3277 8609406.501 568249.794 2258.708 TN 3335 8609367.953 568340.873 2244.437 TN
3278 8609408.003 568248.065 2258.512 TN 3336 8609371.361 568345.071 2243.742 TN
3279 8609411.853 568245.464 2258.402 TN 3337 8609366.118 568347.252 2243.694 TN
3280 8609416.200 568243.188 2258.444 TN 3338 8609363.038 568345.268 2243.617 TN
3281 8609419.671 568239.759 2257.760 TN 3339 8609358.318 568351.445 2243.025 TN
3282 8609424.440 568236.907 2257.073 TN 3340 8609360.049 568352.695 2242.937 TN
3283 8609427.619 568233.880 2256.631 TN 3341 8609355.016 568354.286 2242.749 TN
3284 8609427.307 568230.012 2256.560 TN 3342 8609356.564 568356.282 2242.992 TN
3285 8609425.602 568228.073 2256.551 TN 3343 8609353.993 568360.143 2243.073 TN
3286 8609423.009 568228.241 2256.662 TN 3344 8609349.573 568368.270 2241.728 TN
3287 8609420.505 568229.672 2256.965 TN 3345 8609344.240 568366.419 2241.450 TN
3288 8609418.037 568232.062 2257.425 TN 3346 8609340.697 568367.817 2241.547 TN
3289 8609415.852 568234.339 2257.895 TN 3347 8609336.348 568369.688 2241.162 TN
3290 8609413.760 568236.678 2258.270 TN 3348 8609335.546 568371.846 2240.717 TN
3291 8609410.089 568240.481 2258.346 TN 3349 8609331.867 568372.525 2240.593 TN
3292 8609405.552 568245.337 2258.841 TN 3350 8609327.768 568373.583 2240.388 TN
3293 8609442.404 568238.139 2254.935 TN 3351 8609326.317 568371.650 2241.232 TN
3294 8609441.988 568240.326 2254.536 TN 3352 8609315.501 568374.703 2239.562 TN
3295 8609440.713 568240.798 2255.215 TN 3353 8609312.360 568374.767 2239.428 TN
3296 8609439.198 568241.250 2255.060 TN 3354 8609304.960 568378.112 2238.937 TN
3297 8609440.482 568242.173 2255.212 TN 3355 8609297.228 568384.915 2238.328 TN
3298 8609438.948 568243.618 2255.259 TN 3356 8609294.889 568389.778 2237.747 TN
3299 8609437.976 568242.768 2255.088 TN 3357 8609291.881 568393.638 2238.624 TN
3300 8609436.957 568245.293 2254.390 TN 3358 8609285.196 568397.556 2238.775 TN
3301 8609435.777 568245.201 2255.077 TN 3359 8609286.341 568403.282 2237.018 TN
3302 8609434.327 568247.567 2254.763 TN 3360 8609287.988 568405.079 2236.093 TN
3303 8609429.984 568251.040 2253.810 TN 3361 8609285.540 568407.435 2236.267 TN
3304 8609423.077 568257.026 2253.105 TN 3362 8609280.935 568402.780 2239.855 TN
3305 8609413.997 568264.793 2252.799 TN 3363 8609277.586 568405.955 2240.538 TN
3306 8609410.846 568268.376 2253.484 TN 3364 8609277.111 568409.532 2240.368 TN
108-041 29
3365 8609276.869 568413.221 2239.855 TN 3423 8609196.699 568521.118 2216.840 TN
3366 8609273.394 568414.260 2239.904 TN 3424 8609201.422 568524.632 2217.990 TN
3367 8609269.504 568415.131 2240.068 TN 3425 8609204.678 568530.505 2218.103 TN
3368 8609262.086 568415.268 2238.665 TN 3426 8609209.496 568532.715 2217.343 TN
3369 8609263.796 568411.764 2239.176 TN 3427 8609213.949 568532.791 2217.033 TN
3370 8609266.751 568409.614 2240.085 TN 3428 8609219.213 568530.503 2216.268 TN
3371 8609269.852 568405.458 2239.384 TN 3429 8609224.322 568526.787 2215.204 TN
3372 8609274.528 568404.175 2239.740 TN 3430 8609228.152 568521.144 2214.819 TN
3373 8609278.065 568403.747 2240.719 TN 3431 8609233.609 568515.339 2213.790 TN
3374 8609255.725 568416.555 2234.258 TN 3432 8609239.707 568508.505 2212.988 TN
3375 8609258.833 568420.572 2234.278 TN 3433 8609244.074 568502.779 2212.083 TN
3376 8609256.162 568422.755 2233.729 TN 3434 8609247.706 568497.502 2211.252 TN
3377 8609251.208 568425.850 2232.600 TN 3435 8609250.409 568492.660 2210.614 TN
3378 8609248.603 568429.085 2231.973 TN 3436 8609247.670 568486.717 2210.398 TN
3379 8609245.570 568430.401 2231.887 TN 3437 8609245.482 568490.300 2210.696 TN
3380 8609241.808 568430.377 2231.689 TN 3438 8609239.207 568498.698 2211.842 TN
3381 8609241.252 568431.484 2230.847 TN 3439 8609235.866 568506.141 2212.760 TN
3382 8609245.776 568432.634 2229.592 TN 3440 8609232.411 568512.474 2213.423 TN
3383 8609250.696 568432.181 2227.468 TN 3441 8609224.032 568517.835 2214.536 TN
3384 8609247.896 568435.617 2228.193 TN 3442 8609219.705 568517.276 2214.784 TN
3385 8609244.738 568438.926 2228.243 TN 3443 8609214.968 568517.185 2215.712 TN
3386 8609242.884 568441.063 2228.754 TN 3444 8609210.751 568513.987 2216.451 TN
3387 8609240.699 568435.596 2231.020 TN 3445 8609208.718 568510.719 2216.906 TN
3388 8609238.159 568435.777 2230.279 TN 3446 8609242.823 568474.702 2222.911 TN
3389 8609237.927 568441.434 2229.400 TN 3447 8609250.644 568464.869 2221.173 TN
3390 8609239.777 568448.157 2228.574 TN 3448 8609258.976 568453.735 2218.020 TN
3391 8609239.947 568452.169 2227.892 TN 3449 8609267.545 568445.238 2216.251 TN
3392 8609240.375 568456.828 2227.618 TN 3450 8609276.218 568441.330 2214.555 TN
3393 8609240.239 568462.653 2226.417 TN 3451 8609279.459 568443.887 2212.848 TN
3394 8609237.843 568466.118 2225.671 TN 3452 8609283.339 568441.471 2211.998 TN
3395 8609234.095 568469.714 2224.998 TN 3453 8609283.617 568438.930 2212.758 TN
3396 8609231.687 568469.838 2224.374 TN 3454 8609288.706 568434.979 2211.683 TN
3397 8609228.477 568468.876 2224.866 TN 3455 8609294.113 568433.035 2210.443 TN
3398 8609234.522 568483.638 2224.559 TN 3456 8609303.127 568427.449 2208.373 TN
3399 8609232.514 568488.175 2224.088 TN 3457 8609311.486 568423.148 2206.908 TN
3400 8609228.870 568493.703 2223.769 TN 3458 8609319.681 568419.049 2205.117 TN
3401 8609224.628 568497.541 2223.746 TN 3459 8609326.870 568415.624 2203.656 TN
3402 8609222.795 568500.478 2223.603 TN 3460 8609336.510 568411.896 2201.652 TN
3403 8609221.219 568504.681 2223.308 TN 3461 8609348.498 568408.916 2199.919 TN
3404 8609218.869 568507.009 2223.235 TN 3462 8609357.496 568406.691 2198.075 TN
3405 8609216.489 568506.680 2223.274 TN 3463 8609365.731 568404.091 2196.543 TN
3406 8609215.616 568504.802 2223.253 TN 3464 8609376.765 568399.987 2194.754 TN
3407 8609216.989 568503.039 2223.400 TN 3465 8609338.757 568419.735 2194.608 TN
3408 8609217.972 568499.374 2223.688 TN 3466 8609328.388 568426.342 2194.572 TN
3409 8609219.823 568497.151 2224.894 TN 3467 8609315.597 568436.172 2194.719 TN
3410 8609219.698 568494.148 2224.507 TN 3468 8609303.097 568445.086 2194.717 TN
3411 8609220.581 568491.287 2223.969 TN 3469 8609291.176 568455.163 2194.800 TN
3412 8609221.923 568488.496 2223.830 TN 3470 8609282.168 568464.074 2194.616 TN
3413 8609223.956 568482.743 2224.093 TN 3471 8609269.748 568475.204 2194.700 TN
3414 8609223.708 568479.345 2224.826 TN 3472 8609258.419 568484.032 2194.834 TN
3415 8609226.299 568480.494 2224.064 TN 3473 8609446.325 568314.894 2210.045 TN
3416 8609221.716 568476.181 2225.103 TN 3474 8609442.293 568318.228 2210.293 TN
3417 8609219.731 568474.482 2225.562 TN 3475 8609438.520 568321.759 2210.520 TN
3418 8609208.074 568503.934 2218.344 TN 3476 8609435.370 568325.812 2210.842 TN
3419 8609205.845 568507.042 2217.919 TN 3477 8609432.439 568330.013 2211.354 TN
3420 8609206.997 568510.389 2217.623 TN 3478 8609430.262 568334.800 2211.803 TN
3421 8609203.200 568515.092 2216.864 TN 3479 8609427.856 568339.267 2212.248 TN
3422 8609199.539 568517.898 2217.998 TN 3480 8609424.565 568343.113 2212.623 TN
108-041 30
3481 8609421.100 568346.872 2212.875 TN 3539 8609461.914 568297.180 2208.504 TN
3482 8609417.501 568350.619 2213.210 TN 3540 8609466.227 568294.260 2208.234 TN
3483 8609413.763 568354.135 2213.596 TN 3541 8609470.208 568291.095 2207.793 TN
3484 8609409.856 568357.369 2213.873 TN 3542 8609474.445 568288.211 2207.546 TN
3485 8609405.937 568360.596 2214.250 TN 3543 8609478.664 568285.259 2207.267 TN
3486 8609401.729 568363.324 2214.562 TN 3544 8609482.738 568282.279 2207.013 TN
3487 8609397.194 568365.753 2214.880 TN 3545 8609487.023 568279.262 2206.727 TN
3488 8609392.677 568368.084 2215.179 TN 3546 8609491.084 568276.225 2206.324 TN
3489 8609388.092 568370.130 2215.575 TN 3547 8609495.299 568273.549 2206.110 TN
3490 8609383.624 568372.539 2215.926 TN 3548 8609499.383 568270.512 2205.745 TN
3491 8609379.174 568375.087 2216.297 TN 3549 8609505.680 568264.863 2204.964 TN
3492 8609374.653 568377.285 2216.505 TN 3550 8609509.850 568262.066 2204.641 TN
3493 8609370.157 568379.463 2216.776 TN 3551 8609514.170 568259.048 2204.365 TN
3494 8609365.614 568381.638 2217.190 TN 3552 8609518.767 568256.547 2204.048 TN
3495 8609361.048 568383.922 2217.523 TN 3553 8609523.396 568254.622 2204.107 TN
3496 8609356.357 568385.934 2217.965 TN 3554 8609528.595 568255.225 2203.902 TN
3497 8609351.844 568388.234 2218.333 TN 3555 8609532.893 568258.083 2203.705 TN
3498 8609347.051 568389.744 2218.669 TN 3556 8609535.175 568262.693 2203.502 TN
3499 8609342.236 568391.266 2219.076 TN 3557 8609537.903 568267.153 2203.359 TN
3500 8609337.282 568392.962 2219.520 TN 3558 8609538.185 568269.148 2203.279 TN
3501 8609332.323 568394.307 2219.937 TN 3559 8609533.338 568269.250 2203.032 TN
3502 8609327.428 568395.754 2220.239 TN 3560 8609528.252 568268.814 2202.621 TN
3503 8609324.120 568395.712 2220.333 TN 3561 8609521.607 568269.558 2203.409 TN
3504 8609319.392 568395.430 2220.525 TN 3562 8609511.281 568272.698 2205.474 TN
3505 8609324.160 568393.889 2220.290 TN 3563 8609506.875 568275.242 2205.836 TN
3506 8609328.977 568392.263 2219.968 TN 3564 8609502.446 568277.745 2206.153 TN
3507 8609333.827 568390.667 2219.551 TN 3565 8609497.655 568279.527 2206.404 TN
3508 8609338.733 568389.397 2218.979 TN 3566 8609492.614 568280.895 2206.861 TN
3509 8609343.646 568388.220 2218.518 TN 3567 8609487.805 568282.308 2207.112 TN
3510 8609348.765 568387.127 2218.133 TN 3568 8609482.936 568284.031 2207.463 TN
3511 8609353.745 568385.812 2217.762 TN 3569 8609478.216 568287.175 2207.543 TN
3512 8609358.147 568383.245 2217.266 TN 3570 8609478.213 568287.179 2207.544 TN
3513 8609362.815 568381.050 2216.970 TN 3571 8609474.182 568290.325 2207.887 TN
3514 8609367.569 568378.978 2216.631 TN 3572 8609470.357 568293.725 2208.130 TN
3515 8609372.203 568376.964 2216.718 TN 3573 8609466.533 568296.981 2208.413 TN
3516 8609376.994 568374.923 2216.744 TN 3574 8609462.830 568300.388 2208.685 TN
3517 8609381.846 568373.471 2216.393 TN 3575 8609458.680 568303.383 2208.968 TN
3518 8609385.628 568369.974 2215.437 TN 3576 8609454.724 568306.692 2209.272 TN
3519 8609389.846 568366.944 2215.120 TN 3577 8609453.386 568310.111 2209.425 TN
3520 8609394.121 568364.219 2214.738 TN 3578 8609452.388 568311.235 2209.594 TN
3521 8609398.388 568361.302 2214.479 TN 3579 8609448.232 568314.199 2209.748 TN
3522 8609402.874 568358.841 2214.266 TN 3580 8609509.849 568290.467 2194.516 ACCESO
3523 8609407.163 568355.842 2213.818 TN 3581 8609514.636 568288.721 2194.137 ACCESO
3524 8609411.084 568352.457 2213.452 TN 3582 8609519.634 568287.820 2193.399 ACCESO
3525 8609414.769 568348.875 2213.105 TN 3583 8609524.682 568287.059 2192.557 ACCESO
3526 8609418.127 568345.164 2212.707 TN 3584 8609529.669 568286.665 2191.430 ACCESO
3527 8609420.979 568340.942 2212.266 TN 3585 8609534.768 568287.843 2190.262 ACCESO
3528 8609423.083 568336.220 2211.833 TN 3586 8609538.941 568290.894 2189.093 ACCESO
3529 8609425.003 568331.475 2211.592 TN 3587 8609539.652 568295.882 2187.969 ACCESO
3530 8609427.094 568326.690 2211.334 TN 3588 8609539.334 568300.967 2186.805 ACCESO
3531 8609429.742 568322.412 2211.024 TN 3589 8609536.691 568305.404 2185.429 ACCESO
3532 8609433.311 568318.592 2210.718 TN 3590 8609538.598 568314.432 2184.607 ACCESO
3533 8609437.253 568315.430 2210.405 TN 3591 8609541.651 568310.387 2185.581 ACCESO
3534 8609441.392 568312.413 2210.079 TN 3592 8609544.484 568305.906 2186.474 ACCESO
3535 8609445.454 568309.443 2209.794 TN 3593 8609546.088 568301.038 2187.328 ACCESO
3536 8609449.536 568306.485 2209.340 TN 3594 8609546.339 568295.941 2188.132 ACCESO
3537 8609453.783 568303.463 2209.042 TN 3595 8609545.997 568290.782 2189.083 ACCESO
3538 8609457.937 568300.391 2208.808 TN 3596 8609544.464 568285.976 2189.806 ACCESO
108-041 31
3597 8609541.179 568282.060 2190.397 ACCESO 3655 8609608.159 568386.488 2157.201 ACCESO
3598 8609536.512 568280.240 2191.028 ACCESO 3656 8609600.684 568388.611 2156.831 ACCESO
3599 8609531.395 568278.882 2191.772 ACCESO 3657 8609599.513 568394.508 2155.823 ACCESO
3600 8609526.349 568277.497 2192.572 ACCESO 3658 8609607.784 568397.694 2156.479 ACCESO
3601 8609521.355 568278.357 2193.263 ACCESO 3659 8609604.473 568405.522 2155.537 ACCESO
3602 8609516.938 568280.919 2193.715 ACCESO 3660 8609602.207 568411.370 2154.895 ACCESO
3603 8609512.164 568282.870 2194.195 ACCESO 3661 8609601.191 568416.671 2154.206 ACCESO
3604 8609523.707 568317.831 2181.860 ACCESO 3662 8609593.564 568417.872 2153.969 ACCESO
3605 8609520.723 568321.943 2181.202 ACCESO 3663 8609590.861 568410.175 2154.618 ACCESO
3606 8609517.456 568325.794 2180.419 ACCESO 3664 8609589.106 568401.599 2154.646 ACCESO
3607 8609514.009 568329.718 2179.514 ACCESO 3665 8609594.844 568398.721 2154.843 ACCESO
3608 8609510.523 568333.503 2178.597 ACCESO 3666 8609597.927 568396.881 2155.244 ACCESO
3609 8609507.616 568337.876 2177.944 ACCESO 3667 8609580.568 568404.902 2154.979 ACCESO
3610 8609504.260 568341.964 2177.232 ACCESO 3668 8609582.823 568410.405 2154.813 ACCESO
3611 8609500.801 568345.717 2176.658 ACCESO 3669 8609579.791 568412.281 2155.429 ACCESO
3612 8609497.548 568349.906 2176.101 ACCESO 3670 8609576.079 568415.697 2156.196 ACCESO
3613 8609494.870 568354.432 2175.692 ACCESO 3671 8609574.478 568420.590 2156.807 ACCESO
3614 8609493.197 568359.432 2175.397 ACCESO 3672 8609574.893 568425.602 2157.400 ACCESO
3615 8609492.269 568364.681 2175.112 ACCESO 3673 8609576.241 568430.604 2157.668 ACCESO
3616 8609496.768 568372.223 2173.513 ACCESO 3674 8609577.854 568435.377 2157.914 ACCESO
3617 8609499.287 568377.607 2172.123 ACCESO 3675 8609579.209 568440.381 2158.024 ACCESO
3618 8609507.614 568374.184 2171.754 ACCESO 3676 8609580.389 568445.368 2158.098 ACCESO
3619 8609503.947 568370.530 2173.087 ACCESO 3677 8609581.598 568450.233 2158.274 ACCESO
3620 8609500.498 568366.514 2174.130 ACCESO 3678 8609582.883 568455.142 2158.359 ACCESO
3621 8609498.925 568361.589 2175.006 ACCESO 3679 8609584.347 568460.164 2158.583 ACCESO
3622 8609499.864 568356.187 2175.630 ACCESO 3680 8609585.328 568465.108 2158.739 ACCESO
3623 8609502.805 568351.886 2176.251 ACCESO 3681 8609585.557 568470.355 2158.848 ACCESO
3624 8609506.379 568347.736 2176.879 ACCESO 3682 8609585.426 568475.606 2158.878 ACCESO
3625 8609509.541 568343.756 2177.598 ACCESO 3683 8609585.177 568480.735 2158.884 ACCESO
3626 8609513.188 568339.573 2178.369 ACCESO 3684 8609584.508 568485.845 2158.853 ACCESO
3627 8609516.583 568335.668 2179.105 ACCESO 3685 8609583.545 568490.784 2158.866 ACCESO
3628 8609520.284 568331.668 2180.088 ACCESO 3686 8609581.837 568495.523 2158.873 ACCESO
3629 8609523.888 568328.106 2180.990 ACCESO 3687 8609579.661 568500.205 2158.969 ACCESO
3630 8609527.691 568324.827 2181.837 ACCESO 3688 8609577.215 568504.588 2159.012 ACCESO
3631 8609530.210 568322.851 2182.351 ACCESO 3689 8609574.735 568509.058 2159.068 ACCESO
3632 8609583.506 568353.847 2163.007 ACCESO 3690 8609572.273 568513.449 2159.236 ACCESO
3633 8609580.780 568355.521 2163.031 ACCESO 3691 8609569.583 568517.830 2159.420 ACCESO
3634 8609574.176 568347.594 2164.772 ACCESO 3692 8609566.870 568522.201 2159.692 ACCESO
3635 8609577.496 568343.106 2164.905 ACCESO 3693 8609564.143 568526.596 2159.796 ACCESO
3636 8609570.604 568336.151 2166.232 ACCESO 3694 8609561.440 568531.007 2159.942 ACCESO
3637 8609566.691 568341.138 2166.222 ACCESO 3695 8609558.733 568535.496 2160.157 ACCESO
3638 8609561.736 568339.893 2167.036 ACCESO 3696 8609556.117 568539.956 2160.394 ACCESO
3639 8609557.588 568339.869 2167.637 ACCESO 3697 8609553.541 568544.436 2160.600 ACCESO
3640 8609553.240 568341.651 2168.323 ACCESO 3698 8609550.922 568548.849 2160.743 ACCESO
3641 8609550.803 568336.776 2168.381 ACCESO 3699 8609548.341 568553.365 2160.960 ACCESO
3642 8609557.967 568333.666 2167.672 ACCESO 3700 8609545.803 568557.900 2161.128 ACCESO
3643 8609563.784 568333.105 2166.993 ACCESO 3701 8609542.588 568563.346 2161.331 ACCESO
3644 8609568.332 568334.771 2166.497 ACCESO 3702 8609540.169 568567.830 2161.390 ACCESO
3645 8609578.906 568353.409 2163.417 ACCESO 3703 8609537.568 568572.148 2161.521 ACCESO
3646 8609584.641 568361.568 2161.934 ACCESO 3704 8609534.949 568576.607 2161.728 ACCESO
3647 8609588.581 568359.298 2161.954 ACCESO 3705 8609532.185 568581.092 2161.922 ACCESO
3648 8609590.337 568368.589 2160.441 ACCESO 3706 8609529.067 568585.184 2162.104 ACCESO
3649 8609594.633 568365.701 2160.454 ACCESO 3707 8609525.815 568589.112 2162.168 ACCESO
3650 8609598.414 568370.305 2159.460 ACCESO 3708 8609522.129 568592.571 2162.194 ACCESO
3651 8609594.417 568373.939 2159.412 ACCESO 3709 8609517.888 568595.448 2162.361 ACCESO
3652 8609598.387 568379.663 2158.211 ACCESO 3710 8609513.080 568597.073 2162.479 ACCESO
3653 8609599.030 568381.213 2157.938 ACCESO 3711 8609508.201 568598.174 2162.563 ACCESO
3654 8609605.094 568379.053 2157.872 ACCESO 3712 8609503.244 568598.851 2162.673 ACCESO
108-041 32
3713 8609498.299 568599.962 2162.892 ACCESO 3771 8609564.019 568517.928 2159.349 ACCESO
3714 8609493.167 568600.703 2163.039 ACCESO 3772 8609566.443 568513.510 2159.144 ACCESO
3715 8609488.171 568601.104 2163.299 ACCESO 3773 8609568.859 568509.069 2159.006 ACCESO
3716 8609483.071 568601.235 2163.659 ACCESO 3774 8609571.490 568504.795 2158.945 ACCESO
3717 8609477.987 568601.388 2163.982 ACCESO 3775 8609574.074 568500.388 2158.817 ACCESO
3718 8609472.884 568601.693 2164.284 ACCESO 3776 8609576.236 568495.781 2158.774 ACCESO
3719 8609467.927 568602.394 2164.582 ACCESO 3777 8609577.811 568490.804 2158.611 ACCESO
3720 8609462.966 568603.039 2164.761 ACCESO 3778 8609579.328 568485.801 2158.578 ACCESO
3721 8609457.838 568603.652 2164.995 ACCESO 3779 8609580.091 568480.795 2158.503 ACCESO
3722 8609452.737 568604.144 2165.320 ACCESO 3780 8609580.471 568475.789 2158.451 ACCESO
3723 8609447.555 568604.481 2165.688 ACCESO 3781 8609580.163 568470.615 2158.412 ACCESO
3724 8609442.443 568604.712 2166.019 ACCESO 3782 8609579.497 568465.411 2158.263 ACCESO
3725 8609437.315 568604.978 2166.336 ACCESO 3783 8609578.433 568460.467 2158.120 ACCESO
3726 8609432.293 568605.150 2166.645 ACCESO 3784 8609576.999 568455.514 2158.049 ACCESO
3727 8609427.204 568605.528 2166.955 ACCESO 3785 8609575.368 568450.746 2157.958 ACCESO
3728 8609422.026 568606.038 2167.239 ACCESO 3786 8609573.578 568445.822 2157.886 ACCESO
3729 8609416.838 568606.534 2167.560 ACCESO 3787 8609571.958 568440.987 2157.756 ACCESO
3730 8609411.870 568606.999 2167.772 ACCESO 3788 8609570.721 568436.026 2157.593 ACCESO
3731 8609406.827 568607.293 2168.179 ACCESO 3789 8609569.492 568431.015 2157.398 ACCESO
3732 8609403.915 568601.667 2168.154 ACCESO 3790 8609568.266 568426.065 2157.008 ACCESO
3733 8609408.975 568601.495 2167.739 ACCESO 3791 8609568.111 568420.999 2156.702 ACCESO
3734 8609413.982 568601.192 2167.436 ACCESO 3792 8609569.160 568416.073 2156.521 ACCESO
3735 8609419.026 568600.767 2167.141 ACCESO 3793 8609570.787 568411.208 2156.173 ACCESO
3736 8609424.101 568600.250 2166.847 ACCESO 3794 8609574.362 568407.460 2155.584 ACCESO
3737 8609429.101 568599.826 2166.628 ACCESO 3795 8609594.799 568421.803 2153.483 ACCESO
3738 8609434.378 568599.707 2166.413 ACCESO 3796 8609600.513 568420.992 2153.516 ACCESO
3739 8609439.487 568599.009 2166.026 ACCESO 3797 8609602.143 568430.152 2151.905 ACCESO
3740 8609444.592 568598.741 2165.682 ACCESO 3798 8609597.168 568431.950 2151.755 ACCESO
3741 8609449.687 568598.472 2165.252 ACCESO 3799 8609598.297 568440.943 2150.418 ACCESO
3742 8609454.787 568598.276 2164.832 ACCESO 3800 8609605.542 568440.444 2150.521 ACCESO
3743 8609459.836 568598.114 2164.556 ACCESO 3801 8609600.381 568462.635 2149.683 ACCESO
3744 8609464.950 568597.885 2164.315 ACCESO 3802 8609600.538 568457.458 2149.808 ACCESO
3745 8609470.058 568597.591 2164.081 ACCESO 3803 8609599.672 568452.371 2149.816 ACCESO
3746 8609475.030 568596.990 2163.792 ACCESO 3804 8609599.168 568447.379 2149.882 ACCESO
3747 8609480.221 568596.490 2163.561 ACCESO 3805 8609598.431 568442.228 2150.313 ACCESO
3748 8609485.344 568596.002 2163.195 ACCESO 3806 8609605.661 568440.982 2150.475 ACCESO
3749 8609490.494 568595.751 2163.025 ACCESO 3807 8609606.402 568446.012 2149.970 ACCESO
3750 8609495.506 568595.051 2162.794 ACCESO 3808 8609606.715 568451.077 2149.796 ACCESO
3751 8609500.591 568594.364 2162.570 ACCESO 3809 8609607.039 568456.162 2149.707 ACCESO
3752 8609505.713 568593.562 2162.394 ACCESO 3810 8609606.786 568461.315 2149.668 ACCESO
3753 8609510.720 568592.425 2162.215 ACCESO 3811 8609606.213 568466.481 2149.747 ACCESO
3754 8609515.563 568590.908 2162.114 ACCESO 3812 8609606.629 568471.581 2149.734 ACCESO
3755 8609519.702 568587.997 2162.025 ACCESO 3813 8609606.463 568476.603 2149.719 ACCESO
3756 8609523.573 568584.522 2161.781 ACCESO 3814 8609605.888 568481.781 2149.691 ACCESO
3757 8609526.816 568580.626 2161.677 ACCESO 3815 8609605.582 568486.967 2149.666 ACCESO
3758 8609529.676 568576.427 2161.591 ACCESO 3816 8609604.877 568492.041 2149.695 ACCESO
3759 8609532.270 568572.024 2161.469 ACCESO 3817 8609603.477 568496.918 2149.709 ACCESO
3760 8609534.742 568567.560 2161.339 ACCESO 3818 8609601.716 568501.861 2149.772 ACCESO
3761 8609537.329 568563.181 2161.178 ACCESO 3819 8609599.572 568506.424 2149.767 ACCESO
3762 8609539.664 568558.632 2161.061 ACCESO 3820 8609597.299 568511.115 2149.756 ACCESO
3763 8609541.897 568553.994 2160.871 ACCESO 3821 8609594.885 568515.715 2149.813 ACCESO
3764 8609544.986 568548.309 2160.550 ACCESO 3822 8609592.680 568520.387 2149.879 ACCESO
3765 8609547.738 568544.070 2160.292 ACCESO 3823 8609590.379 568525.035 2149.870 ACCESO
3766 8609550.574 568539.814 2160.194 ACCESO 3824 8609587.739 568529.532 2149.853 ACCESO
3767 8609553.252 568535.434 2160.034 ACCESO 3825 8609585.314 568534.184 2149.945 ACCESO
3768 8609556.065 568531.038 2159.866 ACCESO 3826 8609582.987 568538.654 2149.947 ACCESO
3769 8609558.817 568526.680 2159.694 ACCESO 3827 8609580.400 568543.084 2149.943 ACCESO
3770 8609561.415 568522.280 2159.544 ACCESO 3828 8609578.201 568547.633 2149.930 ACCESO
108-041 33
3829 8609575.720 568551.989 2149.953 ACCESO 3887 8609315.424 568638.703 2149.725 ACCESO
3830 8609573.467 568556.469 2149.911 ACCESO 3888 8609310.863 568636.508 2149.783 ACCESO
3831 8609571.108 568561.089 2149.911 ACCESO 3889 8609306.245 568634.398 2149.791 ACCESO
3832 8609568.544 568565.653 2149.882 ACCESO 3890 8609301.448 568632.573 2149.722 ACCESO
3833 8609566.479 568570.359 2149.937 ACCESO 3891 8609296.801 568630.348 2149.683 ACCESO
3834 8609564.111 568574.890 2149.893 ACCESO 3892 8609292.200 568628.296 2149.632 ACCESO
3835 8609559.607 568582.082 2149.998 ACCESO 3893 8609287.319 568626.471 2149.570 ACCESO
3836 8609555.750 568589.008 2150.493 ACCESO 3894 8609282.561 568624.833 2149.581 ACCESO
3837 8609552.824 568593.231 2151.023 ACCESO 3895 8609277.628 568623.206 2149.509 ACCESO
3838 8609550.144 568597.549 2151.218 ACCESO 3896 8609272.564 568622.566 2149.578 ACCESO
3839 8609547.400 568601.784 2151.242 ACCESO 3897 8609267.623 568621.749 2149.565 ACCESO
3840 8609544.117 568605.757 2151.255 ACCESO 3898 8609262.680 568620.444 2149.588 ACCESO
3841 8609540.617 568609.364 2151.176 ACCESO 3899 8609261.258 568615.563 2149.551 ACCESO
3842 8609536.684 568612.617 2151.227 ACCESO 3900 8609266.330 568614.467 2149.646 ACCESO
3843 8609532.428 568615.289 2151.168 ACCESO 3901 8609271.272 568615.176 2149.720 ACCESO
3844 8609528.239 568618.251 2150.792 ACCESO 3902 8609276.050 568616.610 2149.802 ACCESO
3845 8609523.471 568620.359 2150.302 ACCESO 3903 8609280.928 568618.356 2149.760 ACCESO
3846 8609518.666 568622.241 2149.851 ACCESO 3904 8609285.569 568620.631 2149.676 ACCESO
3847 8609513.755 568623.712 2149.628 ACCESO 3905 8609290.393 568622.097 2149.720 ACCESO
3848 8609508.891 568625.130 2149.669 ACCESO 3906 8609293.399 568622.731 2149.780 ACCESO
3849 8609503.945 568625.885 2149.667 ACCESO 3907 8609298.188 568624.688 2149.783 ACCESO
3850 8609498.830 568626.708 2149.667 ACCESO 3908 8609303.045 568626.541 2149.780 ACCESO
3851 8609493.795 568627.665 2149.592 ACCESO 3909 8609307.732 568628.568 2149.811 ACCESO
3852 8609488.735 568628.622 2149.592 ACCESO 3910 8609312.389 568630.507 2149.828 ACCESO
3853 8609483.608 568629.305 2149.614 ACCESO 3911 8609317.106 568632.556 2149.839 ACCESO
3854 8609478.490 568630.215 2149.616 ACCESO 3912 8609321.770 568634.477 2149.847 ACCESO
3855 8609473.457 568631.428 2149.635 ACCESO 3913 8609326.521 568636.511 2149.841 ACCESO
3856 8609468.401 568632.199 2149.594 ACCESO 3914 8609331.309 568638.384 2149.868 ACCESO
3857 8609463.336 568632.832 2149.619 ACCESO 3915 8609336.082 568640.152 2149.883 ACCESO
3858 8609458.307 568633.300 2149.679 ACCESO 3916 8609341.065 568641.356 2149.820 ACCESO
3859 8609453.282 568633.836 2149.693 ACCESO 3917 8609346.154 568642.325 2149.875 ACCESO
3860 8609448.262 568634.731 2149.672 ACCESO 3918 8609351.358 568642.978 2149.773 ACCESO
3861 8609443.324 568635.641 2149.761 ACCESO 3919 8609356.563 568643.307 2149.646 ACCESO
3862 8609438.238 568636.618 2149.531 ACCESO 3920 8609361.707 568643.087 2149.727 ACCESO
3863 8609433.256 568637.662 2149.529 ACCESO 3921 8609366.756 568642.817 2149.775 ACCESO
3864 8609428.176 568638.585 2149.548 ACCESO 3922 8609371.763 568642.138 2149.835 ACCESO
3865 8609423.150 568639.459 2149.525 ACCESO 3923 8609376.715 568641.477 2149.763 ACCESO
3866 8609418.226 568640.363 2149.544 ACCESO 3924 8609381.695 568640.841 2149.665 ACCESO
3867 8609413.298 568641.247 2149.605 ACCESO 3925 8609386.756 568639.856 2149.711 ACCESO
3868 8609408.200 568641.899 2149.650 ACCESO 3926 8609391.758 568638.742 2149.675 ACCESO
3869 8609403.252 568643.171 2149.573 ACCESO 3927 8609396.774 568638.075 2149.685 ACCESO
3870 8609398.169 568643.829 2149.687 ACCESO 3928 8609401.709 568637.081 2149.634 ACCESO
3871 8609393.153 568644.723 2149.695 ACCESO 3929 8609406.739 568636.348 2149.626 ACCESO
3872 8609388.151 568645.706 2149.690 ACCESO 3930 8609411.786 568635.501 2149.651 ACCESO
3873 8609383.135 568646.535 2149.704 ACCESO 3931 8609416.829 568634.722 2149.609 ACCESO
3874 8609378.150 568647.389 2149.695 ACCESO 3932 8609421.805 568633.813 2149.548 ACCESO
3875 8609373.181 568648.273 2149.683 ACCESO 3933 8609426.899 568632.916 2149.575 ACCESO
3876 8609367.984 568648.845 2149.674 ACCESO 3934 8609431.842 568632.154 2149.549 ACCESO
3877 8609362.838 568649.135 2149.686 ACCESO 3935 8609436.824 568631.382 2149.541 ACCESO
3878 8609357.801 568649.407 2149.679 ACCESO 3936 8609441.890 568631.386 2149.776 ACCESO
3879 8609352.775 568649.356 2149.633 ACCESO 3937 8609443.904 568630.275 2149.592 ACCESO
3880 8609347.726 568649.026 2149.648 ACCESO 3938 8609448.816 568629.251 2149.534 ACCESO
3881 8609342.857 568648.852 2149.674 ACCESO 3939 8609453.917 568628.349 2149.744 ACCESO
3882 8609340.247 568652.015 2149.435 ACCESO 3940 8609458.924 568627.418 2149.658 ACCESO
3883 8609338.116 568650.299 2149.680 ACCESO 3941 8609464.039 568626.697 2149.650 ACCESO
3884 8609334.280 568647.071 2149.808 ACCESO 3942 8609469.061 568625.683 2149.622 ACCESO
3885 8609329.925 568644.634 2149.845 ACCESO 3943 8609474.017 568624.906 2149.542 ACCESO
3886 8609325.204 568642.552 2149.851 ACCESO 3944 8609479.084 568624.087 2149.602 ACCESO
108-041 34
3945 8609484.131 568623.113 2149.593 ACCESO 4003 8609593.746 568438.961 2150.179 GAVION
3946 8609489.231 568622.357 2149.619 ACCESO 4004 8609587.109 568420.149 2150.142 GAVION
3947 8609494.312 568621.414 2149.643 ACCESO 4005 8609587.050 568420.100 2151.093 GAVION
3948 8609499.488 568620.551 2149.597 ACCESO 4006 8609586.166 568420.401 2150.940 GAVION
3949 8609504.551 568619.699 2149.692 ACCESO 4007 8609585.937 568420.412 2151.893 GAVION
3950 8609509.619 568618.754 2149.656 ACCESO 4008 8609585.106 568420.846 2151.868 GAVION
3951 8609514.497 568617.253 2149.691 ACCESO 4009 8609584.750 568421.035 2152.691 GAVION
3952 8609519.170 568615.436 2150.171 ACCESO 4010 8609584.061 568421.326 2152.629 GAVION
3953 8609523.822 568613.212 2150.849 ACCESO 4011 8609583.892 568421.564 2153.399 GAVION
3954 8609528.216 568610.767 2151.178 ACCESO 4012 8609583.012 568421.685 2153.191 GAVION
3955 8609532.568 568608.059 2151.288 ACCESO 4013 8609512.257 568295.559 2192.249 GEOM
3956 8609536.684 568605.112 2151.193 ACCESO 4014 8609514.633 568300.778 2189.517 GEOM
3957 8609540.464 568601.610 2151.276 ACCESO 4015 8609517.002 568305.680 2186.886 GEOM
3958 8609544.003 568597.752 2151.206 ACCESO 4016 8609519.257 568310.531 2184.477 GEOM
3959 8609546.980 568593.674 2151.071 ACCESO 4017 8609522.199 568316.852 2181.613 GEOM
3960 8609549.857 568589.433 2150.848 ACCESO 4018 8609527.276 568327.067 2181.311 GEOM
3961 8609552.635 568584.454 2150.456 ACCESO 4019 8609517.071 568320.517 2180.851 GEOM
3962 8609555.400 568580.140 2150.036 ACCESO 4020 8609514.781 568323.966 2180.212 GEOM
3963 8609557.686 568575.493 2149.842 ACCESO 4021 8609511.954 568328.252 2179.248 GEOM
3964 8609560.048 568570.730 2149.801 ACCESO 4022 8609509.523 568332.702 2178.518 GEOM
3965 8609562.284 568566.241 2149.770 ACCESO 4023 8609506.309 568336.721 2177.629 GEOM
3966 8609564.529 568561.753 2149.702 ACCESO 4024 8609503.185 568340.658 2176.996 GEOM
3967 8609566.907 568557.179 2149.764 ACCESO 4025 8609499.736 568344.475 2176.447 GEOM
3968 8609569.442 568552.612 2149.715 ACCESO 4026 8609496.505 568348.469 2176.023 GEOM
3969 8609571.822 568548.084 2149.765 ACCESO 4027 8609493.359 568352.628 2175.328 GEOM
3970 8609574.185 568543.582 2149.760 ACCESO 4028 8609490.110 568356.468 2175.145 GEOM
3971 8609576.367 568539.065 2149.757 ACCESO 4029 8609487.188 568360.542 2174.852 GEOM
3972 8609578.815 568534.540 2149.787 ACCESO 4030 8609482.363 568365.988 2174.605 GEOM
3973 8609581.116 568530.011 2149.752 ACCESO 4031 8609477.830 568370.935 2174.522 GEOM
3974 8609583.408 568525.416 2149.685 ACCESO 4032 8609473.304 568375.687 2174.568 GEOM
3975 8609585.824 568520.794 2149.787 ACCESO 4033 8609466.726 568382.310 2174.557 GEOM
3976 8609588.347 568516.277 2149.740 ACCESO 4034 8609460.651 568388.202 2174.528 GEOM
3977 8609590.463 568511.528 2149.701 ACCESO 4035 8609453.851 568394.129 2174.549 GEOM
3978 8609592.793 568507.046 2149.611 ACCESO 4036 8609448.760 568398.564 2174.523 GEOM
3979 8609595.083 568502.416 2149.549 ACCESO 4037 8609444.746 568401.907 2174.528 GEOM
3980 8609597.054 568497.722 2149.493 ACCESO 4038 8609439.866 568406.420 2174.495 GEOM
3981 8609598.428 568492.723 2149.573 ACCESO 4039 8609434.858 568410.698 2174.488 GEOM
3982 8609599.432 568487.542 2149.546 ACCESO 4040 8609429.732 568414.672 2174.483 GEOM
3983 8609599.861 568482.524 2149.508 ACCESO 4041 8609424.144 568419.327 2174.523 GEOM
3984 8609600.078 568477.484 2149.420 ACCESO 4042 8609418.571 568423.076 2174.507 GEOM
3985 8609600.394 568472.469 2149.519 ACCESO 4043 8609413.127 568427.010 2174.585 GEOM
3986 8609600.811 568467.250 2149.586 ACCESO 4044 8609407.577 568430.832 2174.592 GEOM
3987 8609563.829 568582.652 2149.218 ACCESO 4045 8609402.521 568434.614 2174.517 GEOM
3988 8609560.210 568585.784 2149.140 ACCESO 4046 8609397.230 568438.406 2174.495 GEOM
3989 8609562.134 568592.761 2147.912 ACCESO 4047 8609391.818 568442.053 2174.452 GEOM
3990 8609566.038 568592.493 2147.912 ACCESO 4048 8609386.221 568445.843 2174.544 GEOM
3991 8609564.891 568604.435 2146.651 ACCESO 4049 8609380.813 568449.659 2174.496 GEOM
3992 8609568.803 568604.012 2146.679 ACCESO 4050 8609375.181 568453.261 2174.487 GEOM
3993 8609570.040 568612.800 2145.810 ACCESO 4051 8609369.623 568457.076 2174.557 GEOM
3994 8609565.343 568613.595 2145.590 ACCESO 4052 8609363.701 568461.149 2174.533 GEOM
3995 8609589.396 568440.164 2153.194 GAVION 4053 8609358.537 568464.751 2174.499 GEOM
3996 8609590.269 568439.793 2153.365 GAVION 4054 8609352.927 568468.417 2174.523 GEOM
3997 8609590.423 568439.914 2152.551 GAVION 4055 8609347.470 568472.585 2174.528 GEOM
3998 8609591.318 568439.787 2152.603 GAVION 4056 8609342.027 568476.292 2174.469 GEOM
3999 8609591.496 568439.519 2151.738 GAVION 4057 8609336.549 568479.864 2174.394 GEOM
4000 8609592.474 568439.430 2151.870 GAVION 4058 8609331.130 568483.490 2174.451 GEOM
4001 8609592.664 568439.265 2150.987 GAVION 4059 8609325.779 568487.529 2174.490 GEOM
4002 8609593.573 568439.007 2151.010 GAVION 4060 8609320.343 568491.666 2174.528 GEOM
108-041 35
4061 8609315.176 568495.310 2174.478 GEOM 4119 8609492.053 568377.709 2170.438 GEOM
4062 8609310.046 568499.182 2174.510 GEOM 4120 8609488.805 568381.244 2170.294 GEOM
4063 8609304.960 568503.456 2174.480 GEOM 4121 8609484.762 568384.453 2170.534 GEOM
4064 8609299.987 568507.772 2174.542 GEOM 4122 8609478.416 568390.177 2170.607 GEOM
4065 8609295.739 568512.490 2174.480 GEOM 4123 8609475.139 568393.661 2170.398 GEOM
4066 8609292.591 568518.895 2174.410 GEOM 4124 8609467.962 568398.889 2170.701 GEOM
4067 8609291.988 568526.547 2173.954 GEOM 4125 8609462.745 568403.637 2170.659 GEOM
4068 8609291.340 568531.851 2173.565 GEOM 4126 8609457.878 568409.006 2170.420 GEOM
4069 8609293.784 568536.648 2173.346 GEOM 4127 8609451.804 568412.766 2170.757 GEOM
4070 8609297.137 568543.592 2173.124 GEOM 4128 8609446.859 568416.423 2170.951 GEOM
4071 8609266.281 568499.622 2189.812 GEOM 4129 8609441.938 568420.876 2170.765 GEOM
4072 8609269.680 568504.510 2186.832 GEOM 4130 8609437.081 568425.229 2170.695 GEOM
4073 8609273.753 568510.117 2183.685 GEOM 4131 8609431.966 568429.568 2170.671 GEOM
4074 8609277.628 568515.001 2180.447 GEOM 4132 8609426.854 568434.256 2170.564 GEOM
4075 8609280.963 568519.421 2177.971 GEOM 4133 8609421.625 568438.027 2170.635 GEOM
4076 8609285.986 568525.581 2174.961 GEOM 4134 8609416.035 568441.757 2170.872 GEOM
4077 8609288.427 568528.417 2174.002 GEOM 4135 8609410.716 568445.352 2170.877 GEOM
4078 8609292.478 568525.304 2174.138 GEOM 4136 8609405.334 568449.506 2170.791 GEOM
4079 8609294.704 568519.437 2174.360 GEOM 4137 8609400.028 568453.847 2170.717 GEOM
4080 8609299.700 568514.267 2174.447 GEOM 4138 8609395.000 568457.894 2170.438 GEOM
4081 8609307.857 568507.947 2174.547 GEOM 4139 8609389.848 568462.057 2170.274 GEOM
4082 8609313.236 568503.636 2174.592 GEOM 4140 8609384.566 568466.192 2170.385 GEOM
4083 8609318.166 568499.954 2174.646 GEOM 4141 8609379.087 568470.106 2170.454 GEOM
4084 8609323.477 568495.454 2174.661 GEOM 4142 8609370.182 568476.355 2170.406 GEOM
4085 8609329.180 568491.813 2174.602 GEOM 4143 8609362.747 568480.728 2170.574 GEOM
4086 8609334.702 568488.369 2174.504 GEOM 4144 8609355.040 568485.383 2170.723 GEOM
4087 8609340.375 568484.771 2174.400 GEOM 4145 8609349.482 568488.705 2170.930 GEOM
4088 8609345.571 568480.850 2174.556 GEOM 4146 8609343.069 568493.552 2170.908 GEOM
4089 8609350.992 568476.854 2174.597 GEOM 4147 8609341.028 568496.093 2170.510 GEOM
4090 8609356.531 568473.281 2174.546 GEOM 4148 8609336.515 568499.691 2170.415 GEOM
4091 8609361.842 568469.558 2174.667 GEOM 4149 8609330.431 568504.671 2170.292 GEOM
4092 8609367.323 568465.829 2174.662 GEOM 4150 8609327.392 568508.401 2169.864 GEOM
4093 8609372.838 568461.854 2174.697 GEOM 4151 8609322.881 568513.855 2169.177 GEOM
4094 8609378.002 568458.152 2174.697 GEOM 4152 8609318.082 568517.278 2169.270 GEOM
4095 8609383.461 568454.179 2174.680 GEOM 4153 8609313.174 568520.405 2169.523 GEOM
4096 8609388.836 568450.289 2174.688 GEOM 4154 8609309.272 568523.006 2169.753 GEOM
4097 8609394.206 568446.534 2174.654 GEOM 4155 8609304.153 568526.873 2169.690 GEOM
4098 8609400.027 568443.021 2174.625 GEOM 4156 8609301.550 568531.115 2170.310 GEOM
4099 8609405.581 568439.271 2174.587 GEOM 4157 8609300.810 568534.918 2170.635 GEOM
4100 8609410.965 568435.310 2174.628 GEOM 4158 8609301.673 568538.945 2170.561 GEOM
4101 8609416.353 568431.693 2174.636 GEOM 4159 8609303.217 568544.062 2169.696 GEOM
4102 8609421.895 568427.481 2174.643 GEOM 4160 8609504.797 568366.444 2170.838 GEOM
4103 8609427.164 568423.621 2174.627 GEOM 4161 8609512.297 568360.474 2171.176 GEOM
4104 8609432.294 568419.444 2174.581 GEOM 4162 8609516.982 568357.294 2171.121 GEOM
4105 8609437.454 568415.190 2174.568 GEOM 4163 8609517.311 568356.560 2171.329 GEOM
4106 8609442.603 568410.769 2174.582 GEOM 4164 8609509.667 568358.459 2172.816 GEOM
4107 8609447.682 568406.617 2174.572 GEOM 4165 8609503.484 568360.218 2173.918 GEOM
4108 8609452.328 568402.449 2174.602 GEOM 4166 8609510.916 568355.943 2172.330 GEOM
4109 8609457.452 568398.138 2174.592 GEOM 4167 8609514.918 568352.508 2171.493 GEOM
4110 8609462.451 568393.572 2174.591 GEOM 4168 8609520.780 568349.780 2170.265 GEOM
4111 8609467.489 568389.375 2174.609 GEOM 4169 8609525.438 568347.428 2169.770 GEOM
4112 8609472.436 568384.966 2174.641 GEOM 4170 8609528.850 568345.164 2169.946 GEOM
4113 8609477.019 568380.485 2174.505 GEOM 4171 8609534.862 568342.827 2169.390 GEOM
4114 8609482.082 568375.683 2174.596 GEOM 4172 8609514.757 568290.416 2194.036 TN
4115 8609487.033 568371.353 2174.590 GEOM 4173 8609519.574 568291.533 2193.258 TN
4116 8609491.296 568367.464 2174.707 GEOM 4174 8609521.938 568295.085 2192.657 TN
4117 8609491.020 568369.715 2173.841 GEOM 4175 8609524.048 568296.218 2192.680 TN
4118 8609494.239 568374.029 2171.133 GEOM 4176 8609526.695 568294.042 2192.508 TN
108-041 36
4177 8609527.368 568290.881 2192.589 TN 4235 8609220.130 568566.974 2195.008 TN
4178 8609524.931 568288.660 2192.923 TN 4236 8609223.218 568570.729 2193.590 TN
4179 8609518.061 568292.979 2192.306 TN 4237 8609226.327 568572.569 2193.181 TN
4180 8609519.054 568298.692 2189.695 TN 4238 8609227.506 568570.186 2193.473 TN
4181 8609521.387 568302.991 2187.379 TN 4239 8609229.921 568569.127 2191.539 TN
4182 8609525.354 568307.452 2184.834 TN 4240 8609228.958 568558.814 2192.173 TN
4183 8609529.373 568308.086 2184.040 TN 4241 8609233.871 568559.078 2191.748 TN
4184 8609529.432 568304.145 2185.279 TN 4242 8609238.885 568557.746 2191.581 TN
4185 8609533.582 568303.822 2186.007 TN 4243 8609242.354 568554.053 2192.564 TN
4186 8609554.892 568280.819 2190.105 TN 4244 8609247.391 568549.063 2192.739 TN
4187 8609554.063 568284.465 2189.092 TN 4245 8609251.447 568541.525 2193.251 TN
4188 8609550.841 568287.011 2189.414 TN 4246 8609252.934 568533.200 2193.659 TN
4189 8609547.623 568292.901 2189.109 TN 4247 8609251.066 568527.378 2194.074 TN
4190 8609549.173 568301.028 2188.405 TN 4248 8609256.668 568519.140 2194.751 TN
4191 8609548.934 568305.110 2188.203 TN 4249 8609259.346 568510.543 2195.445 TN
4192 8609546.886 568308.881 2187.424 TN 4250 8609262.316 568504.448 2194.963 TN
4193 8609544.205 568312.889 2185.995 TN 4251 8609263.426 568507.189 2194.983 TN
4194 8609541.436 568316.222 2184.915 TN 4252 8609262.005 568511.397 2195.453 TN
4195 8609538.029 568318.377 2183.870 TN 4253 8609260.702 568519.007 2195.100 TN
4196 8609534.340 568321.893 2182.897 TN 4254 8609261.197 568520.516 2195.156 TN
4197 8609529.786 568325.160 2182.050 TN 4255 8609259.061 568529.106 2194.264 TN
4198 8609295.391 568544.214 2173.465 TN 4256 8609256.964 568536.642 2194.088 TN
4199 8609291.912 568539.866 2173.339 TN 4257 8609256.652 568543.203 2193.659 TN
4200 8609289.404 568535.640 2173.423 TN 4258 8609256.456 568550.518 2193.098 TN
4201 8609285.669 568528.765 2175.027 TN 4259 8609255.987 568555.190 2192.966 TN
4202 8609282.810 568525.422 2176.452 TN 4260 8609254.103 568557.815 2192.499 TN
4203 8609280.323 568520.689 2177.982 TN 4261 8609249.556 568560.393 2192.579 TN
4204 8609277.302 568516.993 2180.205 TN 4262 8609243.914 568559.191 2192.738 TN
4205 8609273.332 568511.858 2183.382 TN 4263 8609240.210 568560.663 2191.109 TN
4206 8609269.073 568505.490 2187.035 TN 4264 8609244.879 568562.875 2190.476 TN
4207 8609265.206 568500.179 2190.115 TN 4265 8609250.762 568563.389 2189.405 TN
4208 8609303.809 568564.936 2177.146 TN 4266 8609257.890 568561.328 2188.107 TN
4209 8609306.066 568567.247 2175.800 TN 4267 8609264.152 568557.216 2186.900 TN
4210 8609301.432 568567.602 2177.967 TN 4268 8609266.335 568550.814 2185.883 TN
4211 8609298.488 568570.801 2178.947 TN 4269 8609264.573 568543.635 2186.958 TN
4212 8609295.259 568569.098 2181.156 TN 4270 8609263.351 568537.850 2187.771 TN
4213 8609291.678 568567.784 2184.102 TN 4271 8609263.397 568532.874 2188.836 TN
4214 8609289.178 568567.536 2185.462 TN 4272 8609264.789 568526.933 2190.073 TN
4215 8609286.611 568566.636 2186.281 TN 4273 8609268.199 568524.434 2188.062 TN
4216 8609285.126 568569.247 2186.744 TN 4274 8609270.229 568523.132 2187.147 TN
4217 8609285.011 568573.385 2184.711 TN 4275 8609271.699 568528.449 2186.969 TN
4218 8609279.542 568574.432 2185.494 TN 4276 8609272.462 568535.050 2186.977 TN
4219 8609277.039 568584.748 2179.885 TN 4277 8609274.687 568539.396 2186.069 TN
4220 8609270.098 568581.345 2180.215 TN 4278 8609276.964 568544.434 2185.636 TN
4221 8609272.696 568581.050 2180.521 TN 4279 8609280.491 568552.113 2186.595 TN
4222 8609275.347 568580.882 2180.816 TN 4280 8609283.546 568558.150 2186.714 TN
4223 8609276.730 568570.508 2187.487 TN 4281 8609286.040 568562.192 2186.551 TN
4224 8609267.791 568570.143 2188.414 TN 4282 8609289.218 568557.205 2184.028 TN
4225 8609260.068 568570.504 2189.113 TN 4283 8609290.171 568553.932 2182.345 TN
4226 8609253.339 568570.994 2189.959 TN 4284 8609290.293 568550.031 2180.535 TN
4227 8609246.030 568571.772 2190.864 TN 4285 8609288.565 568548.405 2179.844 TN
4228 8609236.856 568570.336 2191.929 TN 4286 8609294.838 568558.428 2180.958 TN
4229 8609231.788 568572.449 2191.607 TN 4287 8609301.063 568559.401 2179.009 TN
4230 8609227.776 568564.693 2191.970 TN 4288 8609297.703 568552.977 2176.448 TN
4231 8609223.308 568556.150 2192.655 TN 4289 8609301.548 568555.321 2176.044 TN
4232 8609220.254 568557.436 2194.546 TN 4290 8609303.823 568554.604 2173.970 TN
4233 8609217.148 568559.601 2195.119 TN 4291 8609300.529 568547.347 2173.070 TN
4234 8609213.229 568563.041 2194.935 TN 4292 8609303.539 568545.429 2169.860 TN
108-041 37
4293 8609306.376 568551.308 2169.767 TN 4351 8609311.904 568575.190 2169.538 TN
4294 8609309.552 568558.088 2169.881 TN 4352 8609314.520 568570.653 2169.465 TN
4295 8609311.449 568563.807 2169.742 TN 4353 8609316.712 568566.094 2169.622 TN
4296 8609310.372 568569.160 2169.469 TN 4354 8609316.654 568561.077 2169.600 TN
4297 8609307.243 568572.598 2169.581 TN 4355 8609314.861 568556.248 2169.541 TN
4298 8609303.483 568571.875 2169.695 TN 4356 8609312.920 568551.617 2169.880 TN
4299 8609297.601 568577.616 2169.540 TN 4357 8609312.033 568546.468 2170.079 TN
4300 8609290.716 568578.427 2169.991 TN 4358 8609311.935 568543.745 2170.184 TN
4301 8609288.831 568583.083 2169.891 TN 4359 8609313.191 568538.865 2170.691 TN
4302 8609287.788 568584.780 2169.835 TN 4360 8609314.803 568533.836 2171.099 TN
4303 8609285.916 568584.533 2170.195 TN 4361 8609316.903 568529.214 2171.245 TN
4304 8609284.944 568585.139 2170.390 TN 4362 8609319.966 568525.153 2171.307 TN
4305 8609286.607 568586.152 2169.801 TN 4363 8609322.913 568520.920 2171.187 TN
4306 8609291.439 568588.123 2169.633 TN 4364 8609325.244 568517.276 2170.987 TN
4307 8609296.016 568590.395 2169.488 TN 4365 8609322.237 568519.115 2170.919 TN
4308 8609300.758 568592.737 2169.337 TN 4366 8609317.722 568521.283 2171.052 TN
4309 8609305.362 568594.797 2169.254 TN 4367 8609313.100 568523.745 2170.966 TN
4310 8609310.039 568596.888 2169.248 TN 4368 8609308.742 568526.320 2170.819 TN
4311 8609314.716 568598.741 2169.299 TN 4369 8609304.868 568529.635 2170.711 TN
4312 8609319.479 568600.749 2169.322 TN 4370 8609318.283 568573.662 2170.561 TN
4313 8609324.250 568602.803 2169.325 TN 4371 8609315.694 568579.505 2170.609 TN
4314 8609329.061 568604.706 2169.324 TN 4372 8609313.342 568584.362 2170.527 TN
4315 8609333.748 568606.880 2169.308 TN 4373 8609319.839 568586.853 2170.586 TN
4316 8609338.407 568608.892 2169.235 TN 4374 8609327.057 568589.728 2170.645 TN
4317 8609343.124 568610.658 2169.238 TN 4375 8609334.209 568592.241 2170.707 TN
4318 8609347.875 568612.202 2169.266 TN 4376 8609343.578 568596.343 2170.609 TN
4319 8609352.872 568613.134 2169.246 TN 4377 8609357.702 568597.741 2170.849 TN
4320 8609358.082 568613.626 2169.186 TN 4378 8609365.232 568596.918 2170.795 TN
4321 8609363.132 568613.488 2169.195 TN 4379 8609373.369 568594.052 2170.982 TN
4322 8609368.331 568612.816 2169.198 TN 4380 8609380.805 568592.513 2170.738 TN
4323 8609373.502 568612.120 2169.175 TN 4381 8609389.831 568589.930 2170.347 TN
4324 8609378.661 568611.352 2169.148 TN 4382 8609405.836 568587.429 2170.298 TN
4325 8609383.620 568610.518 2169.127 TN 4383 8609416.105 568585.920 2170.026 TN
4326 8609388.656 568609.677 2169.094 TN 4384 8609417.559 568585.231 2169.929 TN
4327 8609393.727 568608.831 2169.096 TN 4385 8609422.436 568583.486 2169.693 TN
4328 8609398.784 568607.891 2168.893 TN 4386 8609427.500 568582.635 2169.678 TN
4329 8609398.248 568601.897 2168.735 TN 4387 8609432.455 568581.779 2169.612 TN
4330 8609391.799 568595.077 2169.179 TN 4388 8609458.837 568579.349 2169.755 TN
4331 8609386.640 568595.717 2169.283 TN 4389 8609466.737 568577.864 2169.986 TN
4332 8609382.121 568598.165 2169.200 TN 4390 8609480.493 568574.329 2170.332 TN
4333 8609377.378 568600.199 2169.212 TN 4391 8609490.543 568570.740 2170.553 TN
4334 8609372.489 568601.644 2169.251 TN 4392 8609495.668 568569.890 2170.832 TN
4335 8609367.407 568602.810 2169.257 TN 4393 8609500.150 568567.557 2170.720 TN
4336 8609362.399 568603.349 2169.318 TN 4394 8609503.084 568563.213 2170.698 TN
4337 8609357.409 568603.560 2169.306 TN 4395 8609506.013 568558.992 2170.708 TN
4338 8609352.360 568603.204 2169.309 TN 4396 8609508.732 568554.544 2170.589 TN
4339 8609347.308 568601.906 2169.446 TN 4397 8609511.312 568550.153 2170.628 TN
4340 8609342.407 568600.553 2169.465 TN 4398 8609513.873 568545.837 2170.642 TN
4341 8609337.548 568599.268 2169.489 TN 4399 8609516.189 568541.196 2170.736 TN
4342 8609333.123 568596.806 2169.558 TN 4400 8609518.549 568536.629 2170.794 TN
4343 8609328.600 568594.402 2169.499 TN 4401 8609520.885 568531.955 2170.710 TN
4344 8609323.946 568592.396 2169.542 TN 4402 8609523.423 568527.626 2170.671 TN
4345 8609319.312 568590.445 2169.515 TN 4403 8609525.888 568523.247 2170.686 TN
4346 8609314.559 568588.681 2169.438 TN 4404 8609528.378 568518.694 2170.658 TN
4347 8609309.778 568586.777 2169.457 TN 4405 8609531.221 568514.307 2170.699 TN
4348 8609307.149 568584.387 2169.415 TN 4406 8609534.122 568510.073 2170.686 TN
4349 8609307.089 568584.188 2169.472 TN 4407 8609536.612 568505.574 2170.702 TN
4350 8609309.782 568579.753 2169.601 TN 4408 8609539.613 568501.333 2170.668 TN
108-041 38
4409 8609542.144 568496.899 2170.820 TN 4467 8609541.498 568442.654 2169.822 TN
4410 8609544.130 568492.151 2170.752 TN 4468 8609543.138 568447.418 2169.805 TN
4411 8609545.864 568487.317 2170.609 TN 4469 8609545.434 568451.934 2169.805 TN
4412 8609547.676 568482.392 2170.614 TN 4470 8609547.127 568456.853 2169.816 TN
4413 8609548.359 568477.293 2170.736 TN 4471 8609548.770 568461.763 2169.855 TN
4414 8609548.218 568472.188 2170.643 TN 4472 8609549.674 568466.723 2169.998 TN
4415 8609547.183 568467.199 2170.639 TN 4473 8609551.128 568471.671 2169.939 TN
4416 8609545.887 568462.319 2170.694 TN 4474 8609552.177 568476.785 2169.868 TN
4417 8609544.671 568457.416 2170.746 TN 4475 8609551.344 568482.013 2169.753 TN
4418 8609542.417 568452.845 2170.819 TN 4476 8609549.929 568487.017 2169.683 TN
4419 8609540.110 568448.293 2170.884 TN 4477 8609547.923 568491.807 2169.650 TN
4420 8609538.441 568443.371 2170.787 TN 4478 8609545.797 568496.514 2169.625 TN
4421 8609538.096 568438.175 2170.853 TN 4479 8609543.230 568500.903 2169.626 TN
4422 8609537.193 568433.005 2170.760 TN 4480 8609540.730 568505.456 2169.591 TN
4423 8609536.429 568427.814 2170.758 TN 4481 8609538.182 568509.960 2169.589 TN
4424 8609535.984 568422.652 2170.800 TN 4482 8609535.410 568514.465 2169.666 TN
4425 8609535.863 568417.598 2170.744 TN 4483 8609532.479 568518.964 2169.604 TN
4426 8609535.425 568412.496 2170.709 TN 4484 8609530.220 568523.709 2169.607 TN
4427 8609535.157 568407.293 2170.695 TN 4485 8609527.813 568528.356 2169.625 TN
4428 8609534.774 568402.167 2170.709 TN 4486 8609525.360 568532.741 2169.535 TN
4429 8609534.433 568396.996 2170.757 TN 4487 8609522.936 568537.439 2169.476 TN
4430 8609534.384 568391.939 2170.800 TN 4488 8609520.556 568541.900 2169.451 TN
4431 8609534.172 568386.929 2170.757 TN 4489 8609518.240 568546.583 2169.420 TN
4432 8609533.883 568381.770 2170.784 TN 4490 8609515.846 568551.026 2169.441 TN
4433 8609533.529 568376.616 2170.747 TN 4491 8609513.106 568555.381 2169.399 TN
4434 8609533.102 568371.407 2170.639 TN 4492 8609510.451 568559.780 2169.350 TN
4435 8609532.489 568366.293 2170.658 TN 4493 8609507.790 568564.156 2169.317 TN
4436 8609532.131 568361.122 2170.570 TN 4494 8609504.731 568568.499 2169.338 TN
4437 8609531.690 568355.958 2170.553 TN 4495 8609500.749 568571.871 2169.349 TN
4438 8609530.689 568350.913 2170.461 TN 4496 8609495.814 568573.241 2169.391 TN
4439 8609525.120 568349.404 2170.612 TN 4497 8609490.773 568574.439 2169.294 TN
4440 8609521.129 568352.315 2170.536 TN 4498 8609485.944 568575.864 2169.209 TN
4441 8609519.717 568357.408 2171.141 TN 4499 8609480.768 568577.014 2169.241 TN
4442 8609515.510 568360.796 2171.058 TN 4500 8609475.720 568578.293 2169.170 TN
4443 8609510.569 568363.954 2170.989 TN 4501 8609470.696 568579.449 2169.281 TN
4444 8609504.623 568366.818 2170.812 TN 4502 8609465.513 568580.433 2169.176 TN
4445 8609504.637 568366.669 2170.804 TN 4503 8609460.314 568581.421 2169.186 TN
4446 8609507.991 568370.037 2170.494 TN 4504 8609455.140 568582.212 2169.147 TN
4447 8609510.686 568376.410 2170.831 TN 4505 8609449.946 568583.055 2169.017 TN
4448 8609533.675 568344.787 2169.040 TN 4506 8609444.976 568584.026 2169.068 TN
4449 8609534.225 568349.928 2169.286 TN 4507 8609439.909 568584.745 2169.094 TN
4450 8609534.848 568355.024 2169.563 TN 4508 8609434.811 568585.388 2169.112 TN
4451 8609535.253 568360.031 2169.582 TN 4509 8609429.632 568585.958 2169.137 TN
4452 8609535.531 568365.230 2169.665 TN 4510 8609424.501 568586.974 2169.144 TN
4453 8609535.999 568370.494 2169.648 TN 4511 8609419.566 568588.308 2169.118 TN
4454 8609536.782 568375.778 2169.769 TN 4512 8609414.621 568589.274 2169.205 TN
4455 8609537.512 568380.980 2169.777 TN 4513 8609409.595 568590.776 2169.287 TN
4456 8609537.481 568386.231 2169.893 TN 4514 8609404.706 568592.716 2169.465 TN
4457 8609537.331 568391.411 2170.081 TN 4515 8609399.736 568594.089 2169.198 TN
4458 8609537.395 568396.429 2170.137 TN 4516 8609402.382 568600.090 2168.960 TN
4459 8609537.381 568401.619 2170.245 TN 4517 8609407.564 568599.225 2169.051 TN
4460 8609537.500 568406.824 2170.097 TN 4518 8609412.611 568598.357 2169.026 TN
4461 8609537.869 568411.843 2170.087 TN 4519 8609417.727 568597.669 2168.926 TN
4462 8609537.864 568416.997 2169.964 TN 4520 8609422.624 568596.741 2168.963 TN
4463 8609538.073 568422.117 2170.333 TN 4521 8609427.815 568595.832 2168.997 TN
4464 8609538.572 568427.390 2170.099 TN 4522 8609432.796 568594.937 2169.001 TN
4465 8609538.893 568432.653 2169.989 TN 4523 8609438.001 568594.210 2169.030 TN
4466 8609540.157 568437.636 2169.849 TN 4524 8609443.056 568593.389 2169.024 TN
108-041 39
4525 8609448.160 568592.475 2169.060 TN 4583 8609571.442 568370.692 2170.056 TN
4526 8609453.145 568591.748 2169.046 TN 4584 8609574.173 568368.141 2169.912 TN
4527 8609458.303 568590.896 2169.070 TN 4585 8609573.371 568366.018 2170.210 TN
4528 8609463.225 568590.037 2169.028 TN 4586 8609570.909 568361.358 2170.089 TN
4529 8609468.418 568589.216 2169.087 TN 4587 8609568.433 568356.906 2170.228 TN
4530 8609473.541 568588.222 2169.182 TN 4588 8609565.323 568352.636 2170.124 TN
4531 8609478.623 568587.156 2169.186 TN 4589 8609561.635 568348.977 2170.007 TN
4532 8609483.650 568586.353 2169.239 TN 4590 8609557.680 568345.676 2169.514 TN
4533 8609488.561 568585.481 2169.281 TN 4591 8609553.397 568342.858 2168.460 TN
4534 8609493.595 568584.496 2169.382 TN 4592 8609540.716 568339.730 2169.275 TN
4535 8609498.731 568583.413 2169.350 TN 4593 8609546.642 568336.681 2168.760 TN
4536 8609503.831 568582.533 2169.375 TN 4594 8609555.879 568333.597 2167.878 TN
4537 8609508.662 568580.685 2169.435 TN 4595 8609562.292 568331.224 2167.414 TN
4538 8609512.853 568577.938 2169.467 TN 4596 8609565.212 568328.162 2167.529 TN
4539 8609516.104 568574.109 2169.465 TN 4597 8609566.891 568328.152 2166.544 TN
4540 8609518.427 568569.580 2169.435 TN 4598 8609570.247 568325.109 2166.263 TN
4541 8609520.778 568565.095 2169.459 TN 4599 8609572.621 568327.726 2165.062 TN
4542 8609523.092 568560.595 2169.410 TN 4600 8609575.224 568330.451 2165.556 TN
4543 8609525.499 568556.088 2169.434 TN 4601 8609578.181 568335.801 2164.632 TN
4544 8609527.780 568551.528 2169.417 TN 4602 8609580.346 568339.107 2164.093 TN
4545 8609530.285 568546.873 2169.445 TN 4603 8609581.626 568338.886 2163.765 TN
4546 8609532.688 568542.217 2169.469 TN 4604 8609585.183 568343.768 2162.669 TN
4547 8609535.170 568537.607 2169.480 TN 4605 8609587.167 568347.128 2162.144 TN
4548 8609537.383 568533.100 2169.516 TN 4606 8609588.786 568351.723 2161.799 TN
4549 8609539.768 568528.498 2169.526 TN 4607 8609583.401 568353.898 2162.993 TN
4550 8609542.169 568523.804 2169.547 TN 4608 8609592.769 568374.065 2159.824 TN
4551 8609544.662 568519.117 2169.530 TN 4609 8609592.522 568375.098 2159.054 TN
4552 8609546.961 568514.661 2169.560 TN 4610 8609590.078 568374.256 2158.509 TN
4553 8609549.414 568510.109 2169.638 TN 4611 8609589.753 568376.622 2157.657 TN
4554 8609551.692 568505.641 2169.651 TN 4612 8609591.645 568377.801 2158.009 TN
4555 8609553.911 568501.116 2169.726 TN 4613 8609594.042 568381.227 2157.809 TN
4556 8609556.400 568496.531 2169.754 TN 4614 8609595.642 568382.798 2158.575 TN
4557 8609558.811 568492.110 2169.786 TN 4615 8609596.684 568383.416 2157.571 TN
4558 8609560.985 568487.519 2169.775 TN 4616 8609597.162 568381.731 2157.984 TN
4559 8609562.545 568482.507 2169.759 TN 4617 8609598.148 568390.161 2156.581 TN
4560 8609563.045 568477.275 2169.767 TN 4618 8609595.578 568391.214 2156.189 TN
4561 8609562.686 568472.129 2169.761 TN 4619 8609596.946 568393.517 2156.313 TN
4562 8609561.249 568467.181 2169.729 TN 4620 8609598.409 568393.539 2156.325 TN
4563 8609559.390 568462.352 2169.805 TN 4621 8609595.872 568396.203 2154.850 TN
4564 8609557.372 568457.708 2169.777 TN 4622 8609592.995 568391.511 2154.332 TN
4565 8609555.537 568453.041 2169.816 TN 4623 8609590.925 568388.021 2153.743 TN
4566 8609553.777 568448.279 2169.780 TN 4624 8609588.845 568385.040 2153.859 TN
4567 8609552.119 568443.417 2169.831 TN 4625 8609585.216 568383.941 2153.723 TN
4568 8609550.547 568438.534 2169.797 TN 4626 8609581.110 568386.285 2153.556 TN
4569 8609549.001 568433.530 2169.771 TN 4627 8609580.262 568392.838 2153.062 TN
4570 8609547.832 568428.380 2169.838 TN 4628 8609578.875 568394.952 2152.974 TN
4571 8609547.068 568423.338 2169.780 TN 4629 8609573.690 568398.320 2153.460 TN
4572 8609546.931 568418.157 2169.758 TN 4630 8609573.039 568401.505 2153.407 TN
4573 8609547.343 568413.070 2169.769 TN 4631 8609575.027 568402.460 2153.412 TN
4574 8609547.784 568407.863 2169.759 TN 4632 8609577.902 568402.483 2154.119 TN
4575 8609548.355 568402.811 2169.688 TN 4633 8609573.665 568405.393 2155.515 TN
4576 8609549.212 568397.705 2169.514 TN 4634 8609570.421 568405.868 2155.837 TN
4577 8609550.115 568392.459 2169.477 TN 4635 8609596.671 568438.378 2150.268 TN
4578 8609552.376 568387.899 2169.571 TN 4636 8609594.258 568432.732 2150.285 TN
4579 8609555.474 568383.805 2169.714 TN 4637 8609591.828 568424.080 2150.434 TN
4580 8609559.076 568379.996 2169.764 TN 4638 8609589.216 568418.099 2150.646 TN
4581 8609562.991 568376.497 2169.897 TN 4639 8609584.534 568418.503 2150.450 TN
4582 8609566.944 568373.181 2170.073 TN 4640 8609584.929 568419.577 2150.054 TN
108-041 40
4641 8609586.990 568419.630 2150.157 TN 4699 8609402.626 568655.832 2143.177 ACCESO
4642 8609588.515 568422.228 2150.086 TN 4700 8609397.644 568656.426 2143.255 ACCESO
4643 8609590.287 568427.645 2150.262 TN 4701 8609392.666 568657.228 2143.372 ACCESO
4644 8609592.058 568432.313 2150.174 TN 4702 8609387.686 568657.677 2143.496 ACCESO
4645 8609593.207 568436.315 2150.171 TN 4703 8609382.621 568658.181 2143.715 ACCESO
4646 8609594.095 568438.924 2150.212 TN 4704 8609377.644 568658.401 2143.927 ACCESO
4647 8609580.689 568420.776 2152.494 TN 4705 8609372.651 568658.296 2144.251 ACCESO
4648 8609582.411 568419.508 2151.244 TN 4706 8609367.688 568657.530 2144.888 ACCESO
4649 8609591.910 568439.924 2149.924 TN 4707 8609362.702 568656.270 2145.804 ACCESO
4650 8609593.610 568445.795 2149.751 TN 4708 8609357.895 568654.871 2146.790 ACCESO
4651 8609595.630 568451.466 2149.889 TN 4709 8609352.989 568653.319 2147.799 ACCESO
4652 8609597.864 568458.877 2149.728 TN 4710 8609348.126 568651.884 2148.762 ACCESO
4653 8609599.047 568465.355 2149.543 TN 4711 8609343.663 568649.598 2149.563 ACCESO
4654 8609291.610 568621.048 2149.867 TN 4712 8609340.178 568651.819 2149.442 ACCESO
4655 8609286.945 568617.524 2150.314 TN 4713 8609344.116 568655.148 2148.868 ACCESO
4656 8609285.535 568614.646 2151.191 TN 4714 8609348.398 568657.858 2148.128 ACCESO
4657 8609280.611 568611.942 2151.377 TN 4715 8609352.938 568660.107 2147.359 ACCESO
4658 8609275.481 568609.161 2151.259 TN 4716 8609357.674 568662.088 2146.468 ACCESO
4659 8609272.408 568606.475 2151.293 TN 4717 8609362.212 568664.288 2145.548 ACCESO
4660 8609270.329 568607.852 2150.502 TN 4718 8609366.870 568666.359 2144.877 ACCESO
4661 8609266.108 568609.285 2150.162 TN 4719 8609371.773 568667.643 2144.455 ACCESO
4662 8609262.419 568610.682 2149.561 TN 4720 8609376.802 568668.884 2144.054 ACCESO
4663 8609257.350 568614.386 2149.849 TN 4721 8609381.824 568669.593 2143.851 ACCESO
4664 8609254.375 568617.364 2149.264 TN 4722 8609386.819 568669.954 2143.609 ACCESO
4665 8609250.818 568621.281 2149.314 TN 4723 8609391.989 568669.720 2143.321 ACCESO
4666 8609248.372 568621.444 2150.212 TN 4724 8609397.044 568668.973 2143.178 ACCESO
4667 8609247.468 568624.678 2150.335 TN 4725 8609401.947 568667.780 2142.976 ACCESO
4668 8609251.513 568627.330 2149.805 TN 4726 8609406.971 568666.274 2142.762 ACCESO
4669 8609255.609 568627.835 2149.577 TN 4727 8609411.738 568664.670 2142.620 ACCESO
4670 8609257.749 568626.786 2148.945 TN 4728 8609416.711 568663.081 2142.679 ACCESO
4671 8609263.213 568623.178 2149.554 TN 4729 8609421.445 568661.163 2142.903 ACCESO
4672 8609267.023 568625.106 2149.459 TN 4730 8609426.141 568658.899 2143.162 ACCESO
4673 8609271.544 568624.914 2149.365 TN 4731 8609430.645 568656.626 2143.173 ACCESO
4674 8609276.009 568623.529 2149.467 TN 4732 8609435.071 568654.153 2143.140 ACCESO
4675 8609521.003 568627.244 2147.365 ACCESO 4733 8609439.668 568652.172 2143.181 ACCESO
4676 8609516.350 568629.142 2147.087 ACCESO 4734 8609440.784 568651.749 2143.140 ACCESO
4677 8609511.514 568630.819 2146.646 ACCESO 4735 8609445.599 568650.413 2143.314 ACCESO
4678 8609506.632 568632.188 2146.111 ACCESO 4736 8609450.589 568649.331 2143.176 ACCESO
4679 8609501.850 568633.620 2145.680 ACCESO 4737 8609455.501 568648.453 2143.207 ACCESO
4680 8609497.033 568635.205 2145.355 ACCESO 4738 8609460.493 568647.924 2143.212 ACCESO
4681 8609492.131 568636.853 2145.106 ACCESO 4739 8609465.526 568647.474 2143.255 ACCESO
4682 8609487.257 568638.440 2144.600 ACCESO 4740 8609470.645 568646.890 2143.327 ACCESO
4683 8609482.513 568640.126 2143.896 ACCESO 4741 8609475.453 568645.573 2143.558 ACCESO
4684 8609477.560 568641.520 2143.495 ACCESO 4742 8609480.421 568644.177 2143.731 ACCESO
4685 8609472.680 568642.990 2143.305 ACCESO 4743 8609485.166 568642.621 2144.267 ACCESO
4686 8609467.655 568644.139 2143.236 ACCESO 4744 8609490.053 568641.164 2144.985 ACCESO
4687 8609462.582 568645.138 2143.199 ACCESO 4745 8609494.821 568639.594 2145.477 ACCESO
4688 8609457.571 568645.800 2143.191 ACCESO 4746 8609499.852 568638.516 2145.694 ACCESO
4689 8609452.604 568646.447 2143.176 ACCESO 4747 8609504.907 568637.508 2146.017 ACCESO
4690 8609447.658 568647.269 2143.173 ACCESO 4748 8609509.771 568636.292 2146.492 ACCESO
4691 8609442.552 568648.207 2143.158 ACCESO 4749 8609514.758 568635.515 2147.029 ACCESO
4692 8609437.666 568649.208 2143.213 ACCESO 4750 8609519.812 568634.997 2147.454 ACCESO
4693 8609432.504 568650.105 2143.245 ACCESO 4751 8609518.014 568642.281 2146.777 ACCESO
4694 8609427.542 568651.285 2143.233 ACCESO 4752 8609515.104 568637.956 2146.536 ACCESO
4695 8609422.619 568652.213 2143.201 ACCESO 4753 8609506.468 568641.418 2145.002 ACCESO
4696 8609417.549 568653.200 2143.119 ACCESO 4754 8609507.650 568645.937 2144.728 ACCESO
4697 8609412.556 568654.254 2143.099 ACCESO 4755 8609497.551 568644.253 2143.219 ACCESO
4698 8609407.640 568655.200 2143.105 ACCESO 4756 8609498.649 568649.074 2143.120 ACCESO
108-041 41
4757 8609492.142 568650.406 2142.141 ACCESO 4815 8609575.030 568573.990 2144.414 TN
4758 8609490.486 568647.217 2142.149 ACCESO 4816 8609577.020 568570.481 2144.601 TN
4759 8609484.253 568653.335 2140.847 ACCESO 4817 8609580.716 568565.076 2144.214 TN
4760 8609482.249 568650.439 2140.819 ACCESO 4818 8609583.154 568560.954 2143.951 TN
4761 8609474.653 568653.343 2139.605 ACCESO 4819 8609588.294 568552.163 2143.877 TN
4762 8609475.532 568656.976 2139.698 ACCESO 4820 8609593.864 568541.249 2143.905 TN
4763 8609469.716 568659.181 2138.689 ACCESO 4821 8609597.895 568532.585 2144.072 TN
4764 8609467.561 568655.651 2138.522 ACCESO 4822 8609600.915 568531.893 2143.348 TN
4765 8609462.025 568657.075 2137.707 ACCESO 4823 8609604.893 568527.708 2142.295 TN
4766 8609462.388 568660.601 2137.603 ACCESO 4824 8609612.494 568521.448 2140.089 TN
4767 8609456.065 568661.480 2136.893 ACCESO 4825 8609616.054 568516.132 2139.488 TN
4768 8609455.045 568657.385 2136.916 ACCESO 4826 8609619.208 568509.545 2139.214 TN
4769 8609451.005 568657.325 2136.635 ACCESO 4827 8609620.996 568504.680 2138.938 TN
4770 8609451.032 568661.933 2136.259 ACCESO 4828 8609622.615 568500.214 2138.811 TN
4771 8609575.954 568654.778 2136.259 PIEZO 4829 8609624.407 568498.191 2138.654 TN
4772 8609575.903 568655.424 2136.232 PIEZO 4830 8609625.871 568493.617 2138.361 TN
4773 8609576.453 568655.330 2136.186 PIEZO 4831 8609626.339 568493.502 2138.095 TN
4774 8609576.422 568654.725 2136.238 PIEZO 4832 8609626.488 568495.565 2138.367 TN
4775 8609322.197 568654.183 2143.485 PIEZO 4833 8609624.857 568499.852 2138.559 TN
4776 8609322.517 568653.704 2143.521 PIEZO 4834 8609624.952 568503.510 2138.851 TN
4777 8609322.637 568654.445 2143.535 PIEZO 4835 8609626.282 568505.958 2138.882 TN
4778 8609322.871 568654.012 2143.535 PIEZO 4836 8609628.246 568508.845 2138.870 TN
4779 8609618.829 568515.769 2139.538 PIEZO 4837 8609628.840 568512.186 2138.798 TN
4780 8609619.148 568515.370 2139.517 PIEZO 4838 8609630.737 568515.062 2138.546 TN
4781 8609618.815 568515.016 2139.512 PIEZO 4839 8609630.541 568516.839 2138.520 TN
4782 8609618.412 568515.422 2139.517 PIEZO 4840 8609629.205 568516.813 2139.384 TN
4783 8609416.196 568672.334 2142.368 PIEZO 4841 8609630.183 568519.269 2138.705 TN
4784 8609416.835 568672.294 2142.388 PIEZO 4842 8609629.103 568519.800 2139.470 TN
4785 8609416.776 568672.817 2142.369 PIEZO 4843 8609632.156 568523.103 2138.618 TN
4786 8609416.175 568672.921 2142.384 PIEZO 4844 8609631.588 568523.774 2139.487 TN
4787 8609437.896 568683.735 2134.077 PO GEO 4845 8609628.098 568526.391 2139.769 TN
4788 8609437.011 568684.963 2134.037 PO GEO 4846 8609623.844 568528.073 2140.305 TN
4789 8609438.478 568683.075 2133.325 PO GEO 4847 8609619.410 568532.639 2140.509 TN
4790 8609446.576 568681.766 2133.258 PO GEO 4848 8609618.114 568532.898 2140.438 TN
4791 8609447.532 568682.079 2134.182 PO GEO 4849 8609618.701 568534.243 2139.817 TN
4792 8609448.616 568682.951 2134.136 PO GEO 4850 8609617.450 568536.230 2140.014 TN
4793 8609449.093 568682.011 2134.166 PO GEO 4851 8609616.176 568537.572 2140.223 TN
4794 8609449.260 568681.641 2134.001 PO GEO 4852 8609614.983 568540.602 2140.341 TN
4795 8609458.830 568680.051 2134.235 PO GEO 4853 8609612.697 568543.958 2140.347 TN
4796 8609458.697 568679.903 2133.989 PO GEO 4854 8609611.935 568542.145 2140.763 TN
4797 8609459.976 568680.983 2134.295 PO GEO 4855 8609613.255 568538.875 2140.620 TN
4798 8609445.655 568671.330 2134.237 PO GEO 4856 8609612.407 568535.235 2140.926 TN
4799 8609444.820 568672.191 2133.327 PO GEO 4857 8609611.877 568533.213 2140.630 TN
4800 8609446.186 568670.221 2134.253 PO GEO 4858 8609612.619 568530.667 2140.422 TN
4801 8609447.335 568671.011 2134.219 PO GEO 4859 8609613.435 568529.851 2140.127 TN
4802 8609447.503 568671.195 2134.002 PO GEO 4860 8609614.638 568528.040 2139.966 TN
4803 8609456.778 568669.742 2133.969 PO GEO 4861 8609617.460 568523.341 2139.875 TN
4804 8609457.039 568669.359 2134.324 PO GEO 4862 8609612.464 568525.391 2140.533 TN
4805 8609457.925 568668.389 2134.275 PO GEO 4863 8609609.432 568528.002 2141.647 TN
4806 8609435.907 568673.007 2134.309 PO GEO 4864 8609605.236 568531.903 2142.786 TN
4807 8609436.583 568673.423 2133.597 PO GEO 4865 8609602.749 568534.546 2143.384 TN
4808 8609434.720 568672.424 2134.388 PO GEO 4866 8609605.234 568533.659 2143.681 TN
4809 8609571.842 568613.970 2145.491 TN 4867 8609606.728 568536.215 2143.723 TN
4810 8609572.989 568607.923 2145.234 TN 4868 8609606.274 568542.617 2143.963 TN
4811 8609573.432 568595.951 2144.529 TN 4869 8609604.540 568545.740 2144.113 TN
4812 8609572.603 568588.499 2144.351 TN 4870 8609603.180 568548.404 2143.751 TN
4813 8609570.706 568583.583 2144.483 TN 4871 8609601.771 568550.813 2143.648 TN
4814 8609571.633 568579.501 2144.780 TN 4872 8609599.769 568554.199 2143.442 TN
108-041 42
4873 8609596.960 568559.575 2143.489 TN 4931 8609412.284 568680.417 2142.335 TN
4874 8609595.262 568563.019 2143.272 TN 4932 8609409.032 568677.101 2142.470 TN
4875 8609592.944 568567.131 2143.873 TN 4933 8609405.869 568672.992 2142.515 TN
4876 8609591.611 568572.256 2143.979 TN 4934 8609404.794 568673.598 2141.748 TN
4877 8609590.593 568578.635 2144.038 TN 4935 8609399.924 568671.447 2142.983 TN
4878 8609590.732 568583.477 2144.558 TN 4936 8609399.222 568672.719 2142.066 TN
4879 8609590.456 568588.349 2144.678 TN 4937 8609397.241 568672.157 2143.058 TN
4880 8609590.565 568593.684 2144.759 TN 4938 8609431.772 568687.351 2139.825 TN
4881 8609590.944 568597.350 2144.948 TN 4939 8609430.470 568687.714 2139.909 TN
4882 8609591.375 568599.769 2144.683 TN 4940 8609429.010 568686.239 2140.283 TN
4883 8609592.195 568603.176 2145.212 TN 4941 8609430.447 568685.277 2140.312 TN
4884 8609592.084 568606.700 2145.091 TN 4942 8609429.465 568682.646 2140.451 TN
4885 8609591.697 568611.471 2145.147 TN 4943 8609427.268 568681.537 2140.789 TN
4886 8609590.798 568616.208 2145.142 TN 4944 8609428.857 568677.066 2140.728 TN
4887 8609586.698 568618.424 2145.108 TN 4945 8609427.132 568677.168 2140.923 TN
4888 8609586.498 568622.188 2145.850 TN 4946 8609428.958 568671.213 2140.773 TN
4889 8609585.962 568626.674 2145.882 TN 4947 8609427.519 568671.052 2140.844 TN
4890 8609584.981 568630.413 2146.083 TN 4948 8609430.244 568668.970 2140.814 TN
4891 8609581.824 568633.195 2146.242 TN 4949 8609431.534 568665.827 2141.270 TN
4892 8609577.150 568636.376 2146.956 TN 4950 8609434.160 568667.001 2140.631 TN
4893 8609573.704 568637.921 2146.945 TN 4951 8609434.276 568665.690 2141.025 TN
4894 8609570.798 568639.708 2147.048 TN 4952 8609436.796 568666.460 2140.679 TN
4895 8609566.001 568642.918 2146.767 TN 4953 8609436.182 568664.969 2140.961 TN
4896 8609557.400 568646.131 2147.182 TN 4954 8609441.794 568663.059 2140.760 TN
4897 8609552.179 568647.074 2147.609 TN 4955 8609442.586 568664.842 2140.646 TN
4898 8609547.396 568648.418 2147.657 TN 4956 8609439.069 568658.079 2143.047 TN
4899 8609541.840 568650.781 2147.520 TN 4957 8609527.088 568625.236 2147.514 TN
4900 8609538.173 568650.558 2147.718 TN 4958 8609532.208 568623.669 2147.496 TN
4901 8609531.594 568650.198 2147.572 TN 4959 8609538.367 568621.583 2147.653 TN
4902 8609524.896 568649.788 2147.584 TN 4960 8609545.065 568623.055 2146.276 TN
4903 8609518.562 568652.181 2147.123 TN 4961 8609547.104 568621.129 2146.646 TN
4904 8609516.717 568651.966 2146.865 TN 4962 8609548.285 568619.602 2146.418 TN
4905 8609514.146 568652.265 2146.320 TN 4963 8609549.935 568618.579 2146.071 TN
4906 8609512.939 568652.250 2146.414 TN 4964 8609550.336 568616.016 2145.095 TN
4907 8609512.113 568650.417 2146.125 TN 4965 8609550.406 568613.404 2145.208 TN
4908 8609511.850 568648.886 2146.262 TN 4966 8609551.829 568611.966 2145.255 TN
4909 8609514.224 568645.140 2146.495 TN 4967 8609554.292 568611.572 2145.302 TN
4910 8609518.137 568644.045 2147.121 TN 4968 8609555.557 568610.525 2145.568 TN
4911 8609521.364 568642.366 2147.448 TN 4969 8609557.217 568608.290 2145.717 TN
4912 8609439.044 568655.460 2143.206 TN 4970 8609560.065 568608.900 2145.731 TN
4913 8609437.250 568660.997 2143.211 TN 4971 8609562.472 568610.533 2145.583 TN
4914 8609432.083 568662.980 2143.019 TN 4972 8609557.514 568615.318 2145.288 TN
4915 8609427.260 568664.288 2143.069 TN 4973 8609559.575 568618.538 2146.028 TN
4916 8609424.859 568668.608 2142.640 TN 4974 8609559.681 568621.173 2146.118 TN
4917 8609424.427 568676.857 2142.581 TN 4975 8609559.101 568623.348 2145.770 TN
4918 8609423.712 568680.510 2142.818 TN 4976 8609559.022 568627.654 2146.419 TN
4919 8609425.424 568685.241 2142.362 TN 4977 8609556.678 568625.573 2147.626 TN
4920 8609425.487 568685.345 2142.382 TN 4978 8609554.365 568627.434 2146.834 TN
4921 8609426.240 568687.473 2141.640 TN 4979 8609551.023 568626.232 2146.943 TN
4922 8609427.483 568688.411 2141.039 TN 4980 8609546.384 568627.951 2147.176 TN
4923 8609426.646 568689.315 2141.437 TN 4981 8609518.892 568641.860 2146.916 TN
4924 8609424.096 568688.314 2142.338 TN 4982 8609447.228 568657.926 2137.075 TN
4925 8609420.400 568686.885 2143.180 TN 4983 8609445.597 568660.441 2137.495 TN
4926 8609417.464 568686.288 2142.931 TN 4984 8609448.020 568662.036 2136.341 TN
4927 8609415.134 568685.445 2143.561 TN 4985 8609448.738 568663.900 2135.775 TN
4928 8609412.428 568686.236 2142.260 TN 4986 8609447.409 568666.845 2134.782 TN
4929 8609412.777 568684.535 2142.332 TN 4987 8609446.305 568668.044 2134.537 TN
4930 8609409.280 568681.011 2142.437 TN 4988 8609439.023 568670.275 2134.495 TN
108-041 43
4989 8609434.928 568671.013 2134.703 TN 5047 8609448.203 568690.202 2138.149 TN
4990 8609461.646 568682.721 2134.860 TN 5048 8609446.089 568689.121 2138.504 TN
4991 8609453.879 568684.356 2134.411 TN 5049 8609443.176 568689.218 2138.622 TN
4992 8609440.466 568686.064 2134.224 TN 5050 8609443.042 568691.841 2138.378 TN
4993 8609435.193 568685.941 2134.102 TN 5051 8609444.482 568692.328 2138.049 TN
4994 8609433.675 568682.604 2134.495 TN 5052 8609440.164 568689.839 2139.521 TN
4995 8609459.948 568669.698 2134.696 TN 5053 8609440.440 568691.360 2138.586 TN
4996 8609459.988 568673.204 2134.278 TN 5054 8609436.899 568689.660 2139.737 TN
4997 8609461.582 568675.374 2134.223 TN 5055 8609436.045 568690.648 2139.423 TN
4998 8609460.747 568678.016 2134.208 TN 5056 8609434.617 568689.277 2139.533 TN
4999 8609461.220 568671.175 2134.879 TN 5057 8609253.555 568614.812 2151.653 TN
5000 8609458.040 568666.740 2134.442 TN 5058 8609255.131 568610.174 2153.556 TN
5001 8609454.129 568666.239 2134.504 TN 5059 8609255.722 568607.159 2155.109 TN
5002 8609451.004 568666.620 2134.483 TN 5060 8609256.653 568605.585 2155.961 TN
5003 8609449.536 568667.679 2134.739 TN 5061 8609257.743 568605.850 2155.532 TN
5004 8609434.397 568672.357 2134.519 TN 5062 8609262.401 568606.182 2154.878 TN
5005 8609461.997 568663.960 2137.561 TN 5063 8609265.892 568604.680 2155.132 TN
5006 8609460.183 568662.740 2137.415 TN 5064 8609268.224 568605.985 2154.137 TN
5007 8609461.816 568662.780 2137.904 TN 5065 8609272.255 568603.907 2156.019 TN
5008 8609464.476 568661.682 2138.133 TN 5066 8609274.148 568602.445 2157.210 TN
5009 8609507.763 568649.087 2144.285 TN 5067 8609276.431 568599.916 2158.401 TN
5010 8609504.020 568649.649 2143.560 TN 5068 8609279.134 568598.425 2158.722 TN
5011 8609502.805 568650.326 2143.070 TN 5069 8609280.717 568593.926 2163.126 TN
5012 8609499.747 568650.088 2142.739 TN 5070 8609279.947 568596.215 2160.922 TN
5013 8609499.356 568651.976 2142.791 TN 5071 8609277.994 568600.871 2156.903 TN
5014 8609491.820 568651.914 2142.589 TN 5072 8609276.417 568603.516 2154.842 TN
5015 8609487.116 568653.823 2142.365 TN 5073 8609272.970 568606.590 2151.423 TN
5016 8609482.151 568656.168 2142.156 TN 5074 8609244.127 568622.296 2149.021 TN
5017 8609475.085 568660.081 2141.933 TN 5075 8609241.240 568626.095 2146.874 TN
5018 8609473.220 568661.057 2142.074 TN 5076 8609241.070 568630.204 2145.199 TN
5019 8609470.410 568661.491 2141.373 TN 5077 8609243.473 568635.887 2143.129 TN
5020 8609466.572 568663.471 2140.974 TN 5078 8609238.930 568642.216 2141.827 TN
5021 8609464.634 568664.472 2140.821 TN 5079 8609246.133 568637.668 2142.956 TN
5022 8609464.126 568666.021 2140.802 TN 5080 8609246.065 568644.255 2142.174 TN
5023 8609464.551 568667.555 2140.688 TN 5081 8609251.551 568639.825 2142.574 TN
5024 8609465.806 568669.685 2140.614 TN 5082 8609252.456 568647.594 2141.720 TN
5025 8609464.907 568671.551 2140.283 TN 5083 8609257.033 568648.179 2141.744 TN
5026 8609464.858 568673.125 2139.908 TN 5084 8609265.646 568653.062 2140.573 TN
5027 8609464.773 568675.098 2139.581 TN 5085 8609270.075 568654.131 2140.000 TN
5028 8609463.697 568676.410 2138.745 TN 5086 8609275.853 568657.275 2138.466 TN
5029 8609464.309 568676.667 2139.257 TN 5087 8609282.425 568659.660 2137.623 TN
5030 8609464.631 568678.207 2139.044 TN 5088 8609286.121 568659.909 2137.704 TN
5031 8609465.144 568680.734 2139.004 TN 5089 8609295.542 568663.328 2140.737 TN
5032 8609467.766 568676.479 2139.432 TN 5090 8609296.059 568660.726 2141.387 TN
5033 8609468.014 568674.046 2140.044 TN 5091 8609292.299 568657.214 2141.246 TN
5034 8609468.185 568680.142 2138.554 TN 5092 8609289.143 568654.164 2141.371 TN
5035 8609466.752 568682.696 2138.788 TN 5093 8609283.192 568652.399 2141.602 TN
5036 8609465.224 568686.623 2138.809 TN 5094 8609279.600 568647.971 2141.921 TN
5037 8609465.799 568688.254 2138.381 TN 5095 8609276.296 568650.241 2141.641 TN
5038 8609464.017 568685.676 2138.745 TN 5096 8609273.613 568645.456 2142.170 TN
5039 8609464.508 568684.583 2138.654 TN 5097 8609272.198 568642.032 2142.037 TN
5040 8609459.637 568687.254 2138.448 TN 5098 8609271.791 568631.638 2145.691 TN
5041 8609459.601 568689.882 2137.964 TN 5099 8609268.003 568631.511 2146.101 TN
5042 8609454.692 568687.580 2138.305 TN 5100 8609268.435 568630.250 2145.828 TN
5043 8609453.787 568689.819 2137.932 TN 5101 8609273.392 568634.546 2145.321 TN
5044 8609450.706 568689.729 2138.220 TN 5102 8609275.989 568630.060 2145.845 TN
5045 8609450.517 568688.971 2138.566 TN 5103 8609282.893 568632.843 2145.453 TN
5046 8609447.870 568689.048 2138.610 TN 5104 8609281.316 568640.518 2144.618 TN
108-041 44
5105 8609288.671 568644.434 2144.122 TN 5163 8609526.653 568670.977 2135.866 TN
5106 8609291.014 568639.388 2144.145 TN 5164 8609531.185 568671.125 2135.646 TN
5107 8609295.050 568646.257 2143.762 TN 5165 8609536.343 568668.689 2135.276 TN
5108 8609299.774 568643.845 2143.731 TN 5166 8609539.088 568669.299 2135.400 TN
5109 8609302.605 568650.224 2143.615 TN 5167 8609543.324 568668.565 2136.106 TN
5110 8609305.595 568646.755 2143.640 TN 5168 8609549.971 568669.902 2136.114 TN
5111 8609309.951 568653.860 2143.591 TN 5169 8609554.916 568669.145 2136.031 TN
5112 8609311.926 568649.652 2143.404 TN 5170 8609554.229 568664.352 2136.799 TN
5113 8609317.080 568656.776 2143.508 TN 5171 8609558.752 568662.514 2136.773 TN
5114 8609318.351 568652.211 2143.370 TN 5172 8609559.974 568662.082 2136.805 TN
5115 8609324.482 568654.344 2143.355 TN 5173 8609561.582 568665.115 2136.254 TN
5116 8609321.968 568660.770 2143.733 TN 5174 8609562.687 568667.383 2135.860 TN
5117 8609325.619 568661.534 2143.990 TN 5175 8609566.648 568666.520 2135.640 TN
5118 8609330.916 568658.711 2144.063 TN 5176 8609570.716 568664.960 2135.513 TN
5119 8609313.804 568660.509 2142.304 TN 5177 8609572.946 568664.068 2135.256 TN
5120 8609303.342 568668.290 2140.511 TN 5178 8609573.364 568660.856 2136.331 TN
5121 8609308.825 568668.530 2141.011 TN 5179 8609572.115 568656.785 2136.538 TN
5122 8609313.764 568671.871 2140.461 TN 5180 8609577.317 568651.697 2136.326 TN
5123 8609320.639 568673.840 2140.624 TN 5181 8609580.057 568658.378 2136.097 TN
5124 8609325.620 568673.359 2140.653 TN 5182 8609580.726 568659.670 2135.241 TN
5125 8609330.721 568673.541 2139.965 TN 5183 8609583.225 568655.917 2136.194 TN
5126 8609337.084 568675.460 2140.295 TN 5184 8609581.594 568652.467 2136.512 TN
5127 8609343.556 568674.751 2140.283 TN 5185 8609585.981 568648.363 2136.617 TN
5128 8609342.102 568672.000 2140.681 TN 5186 8609589.214 568650.447 2136.640 TN
5129 8609346.218 568669.078 2141.940 TN 5187 8609588.027 568657.843 2134.879 TN
5130 8609351.074 568669.145 2141.738 TN 5188 8609591.201 568656.918 2134.780 TN
5131 8609352.354 568675.710 2140.409 TN 5189 8609594.730 568654.298 2134.828 TN
5132 8609357.281 568677.831 2140.169 TN 5190 8609596.899 568652.238 2134.995 TN
5133 8609360.470 568679.398 2139.922 TN 5191 8609599.281 568649.729 2135.248 TN
5134 8609364.358 568676.922 2142.712 TN 5192 8609600.014 568646.297 2135.954 TN
5135 8609363.795 568678.957 2140.283 TN 5193 8609600.542 568643.384 2136.491 TN
5136 8609366.892 568680.393 2140.700 TN 5194 8609601.622 568640.632 2136.865 TN
5137 8609371.792 568681.698 2140.521 TN 5195 8609601.401 568636.298 2137.887 TN
5138 8609376.559 568682.048 2140.610 TN 5196 8609602.021 568631.550 2138.493 TN
5139 8609369.993 568675.399 2142.457 TN 5197 8609602.060 568627.325 2139.055 TN
5140 8609376.029 568675.120 2142.280 TN 5198 8609601.344 568623.684 2139.536 TN
5141 8609395.774 568681.225 2140.670 TN 5199 8609600.888 568620.680 2140.148 TN
5142 8609402.024 568682.833 2140.301 TN 5200 8609601.110 568617.418 2140.504 TN
5143 8609405.354 568684.572 2139.942 TN 5201 8609602.794 568613.781 2140.891 TN
5144 8609416.703 568691.518 2140.140 TN 5202 8609605.254 568609.327 2141.025 TN
5145 8609426.117 568693.631 2138.314 TN 5203 8609605.462 568607.098 2140.955 TN
5146 8609432.020 568693.332 2138.351 TN 5204 8609602.708 568604.159 2141.050 TN
5147 8609439.772 568694.927 2137.527 TN 5205 8609600.175 568599.913 2140.963 TN
5148 8609445.723 568694.832 2136.668 TN 5206 8609598.615 568597.039 2140.628 TN
5149 8609477.603 568684.556 2137.493 TN 5207 8609597.742 568593.501 2140.437 TN
5150 8609479.677 568677.735 2139.919 TN 5208 8609596.101 568592.786 2140.598 TN
5151 8609488.167 568677.249 2138.807 TN 5209 8609595.936 568595.787 2140.530 TN
5152 8609489.284 568680.167 2138.325 TN 5210 8609597.287 568598.642 2140.657 TN
5153 8609497.349 568679.291 2137.747 TN 5211 8609598.285 568602.924 2140.904 TN
5154 8609501.254 568675.777 2138.226 TN 5212 8609599.212 568607.750 2140.976 TN
5155 8609503.782 568673.235 2137.622 TN 5213 8609599.103 568609.736 2141.016 TN
5156 8609504.169 568667.490 2140.731 TN 5214 8609600.601 568613.489 2140.922 TN
5157 8609509.272 568665.847 2140.516 TN 5215 8609598.119 568617.618 2140.621 TN
5158 8609515.185 568664.815 2140.754 TN 5216 8609598.029 568622.723 2140.016 TN
5159 8609518.568 568665.101 2140.611 TN 5217 8609598.177 568628.581 2139.256 TN
5160 8609517.644 568673.100 2136.838 TN 5218 8609598.221 568634.967 2138.632 TN
5161 8609512.439 568672.546 2136.937 TN 5219 8609597.134 568641.876 2137.210 TN
5162 8609520.960 568672.010 2136.830 TN 5220 8609591.390 568649.533 2136.170 TN
108-041 45
PTO NORTE ESTE COTA CÓDIGO
5221 8609590.704 568648.276 2136.841 TN
5222 8609592.541 568645.558 2137.610 TN
5223 8609587.889 568645.810 2137.241 TN
5224 8609589.730 568641.832 2138.313 TN
5225 8609591.181 568636.621 2139.934 TN
5226 8609594.601 568636.894 2140.052 TN
5227 8609594.147 568631.687 2141.136 TN
5228 8609590.939 568630.878 2141.654 TN
5229 8609592.626 568622.800 2143.485 TN
5230 8609588.412 568622.220 2144.064 TN
5231 8609586.802 568618.797 2145.150 TN
5232 8609601.115 568350.993 2152.803 TN
5233 8609604.033 568353.249 2152.033 TN
5234 8609607.191 568354.362 2152.117 TN
5235 8609609.795 568356.064 2152.238 TN
5236 8609613.550 568357.708 2152.332 TN
5237 8609612.706 568360.838 2152.574 TN
5238 8609613.577 568363.852 2152.763 TN
5239 8609613.485 568366.851 2152.754 TN
5240 8609614.144 568369.459 2152.891 TN
5241 8609615.022 568373.123 2152.919 TN
5242 8609615.722 568376.342 2153.021 TN
5243 8609616.306 568379.939 2153.016 TN
5244 8609616.340 568384.428 2153.140 TN
5245 8609616.942 568387.001 2153.320 TN
5246 8609616.947 568390.139 2153.029 TN
5247 8609617.017 568392.199 2153.219 TN
5248 8609616.747 568394.829 2153.217 TN
5249 8609617.785 568398.122 2152.697 TN
5250 8609615.521 568400.855 2152.896 TN
5251 8609613.227 568404.116 2152.975 TN
5252 8609611.964 568405.566 2152.733 TN
5253 8609610.845 568407.917 2153.139 TN
5254 8609609.542 568409.876 2152.921 TN
5255 8609608.128 568412.198 2153.273 TN
5256 8609607.166 568415.755 2153.368 TN
5257 8609606.162 568418.981 2153.978 TN
5258 8609608.435 568424.172 2153.186 TN
5259 8609609.390 568429.616 2151.591 TN
5260 8609452.298 568670.228 2134.470 T HDPE
5261 8609451.182 568665.625 2134.972 T HDPE
5262 8609453.540 568670.025 2134.505 T HDPE
5263 8609452.975 568666.204 2134.520 T HDPE
5264 8609446.300 568676.723 2134.166 T HDPE
5265 8609448.483 568676.350 2134.172 T HDPE
108-041 46
_________________________________________________________________________
INFORME TÉCNICO DE
HIDROLOGÍA

DOE RUN PERU S.R.L.
INGENIERÍA DE DETALLE PARA EL RECRECIMIENTO DEL DEPÓSITO DE

RELAVES CHACAPAMPA FASE II Y DISEÑO DEL NUEVO DEPÓSITO DE
MATERIAL ESTÉRIL
PROYECTO Nº: OT-MI025-2014
INGENIERÍA DE DETALLE PARA EL

RECRECIMIENTO DEL DEPÓSITO DE
RELAVES CHACAPAMPA FASE II Y DISEÑO
DEL NUEVO DEPÓSITO DE MATERIAL
ESTÉRIL
Rev. 0
Revisión Hecho Por Descripción Fecha Revisado Aprobado

A Antonio Alvarez Revisión Interna 14.07.2014 A. García H. B. Castillo B.
B Antonio Alvarez Revisión del Cliente 02.09.2014 A. García H. B. Castillo B.
0 Antonio Alvarez Informe Final 10.12.2014 A. García H. B. Castillo B.
COMENTARIOS DEL CLIENTE:
Gerente de Área: BORIS CASTILLO BENAVENTE
Coordinador de estudio: ANDRES GARCIA H.

Of. Principal . Av. Víctor Andrés Belaunde 181- of. 303, San Isidro
Teléfono: 717-7061 /446-7882
http://www.geoserviceing.com.pe

INGENIERÍA DE DETALLE PARA EL RECRECIMIENTO DEL DEPÓSITO

DE RELAVES CHACAPAMPA FASE II Y DISEÑO DEL NUEVO DEPÓSITO
DE MATERIAL ESTÉRIL
INFORME TÉCNICO DE HIDROLOGÍA
1. GENERALIDADES ...................................................................................................... 3

1.1 Objetivo .................................................................................................................. 3
1.2 Aspectos Generales de la Cuenca ........................................................................... 3
1.2.1 Ubicación ................................................................................................................ 3
2. INFORMACIÓN BÁSICA RECOPILADA ............................................................... 4
2.1 Información Cartográfica ........................................................................................ 4
2.2 Información Meteorológica .................................................................................... 4
3. GEOMORFOLOGÍA.................................................................................................... 5
3.1 Aspectos Geomorfológicos ..................................................................................... 5
4. CLIMA Y METEOROLOGÍA .................................................................................. 10
4.1 Clima ..................................................................................................................... 10
4.2 Meteorología ......................................................................................................... 11
4.2.1 Precipitación ......................................................................................................... 11
4.2.1.1 Registros Históricos de Precipitación .............................................................. 11
4.2.1.2 Registros Completados de Precipitación Total Mensual ................................. 12
4.2.1.3 Estimación de la Precipitación Total Mensual en la Zona del Proyecto ......... 13
4.2.2 Temperatura .......................................................................................................... 15
4.2.2.1 Registros Históricos de Temperatura .............................................................. 15
4.2.2.2 Registros Completados de Temperatura .......................................................... 16
4.2.2.3 Estimación de la Temperatura en la Zona del Proyecto .................................. 17
4.2.3 Humedad Relativa................................................................................................. 18
4.2.3.1 Registros Históricos de Humedad Relativa ..................................................... 18
4.2.3.2 Registros Completados de Humedad Relativa ................................................ 18
4.2.3.3 Estimación de la Humedad Relativa en la Zona del Proyecto......................... 19
4.2.4 Evaporación .......................................................................................................... 20
4.2.4.1 Registros Históricos de Evaporación............................................................... 20
4.2.4.2 Registros Completados de Evaporación .......................................................... 20
4.2.4.3 Estimación de la Evaporación en la Zona del Proyecto .................................. 21
4.2.5 Precipitación Máxima de 24 Horas ....................................................................... 23
4.2.5.1 Registros Históricos de Precipitación Máxima de 24 Horas ........................... 23
4.2.5.2 Registros Completados de Precipitación Máxima de 24 Horas ...................... 23
5. CAUDALES ................................................................................................................. 35
5.1 Caudales de Máximas Avenidas ........................................................................... 35
5.1.1 Método Racional ................................................................................................... 36
5.1.2 Método Número de Curva desarrollado por el Servicio de Conservación de
Suelo (SCS) de los Estados Unidos. ..................................................................... 40
6. CONCLUSIONES ....................................................................................................... 54
ANEXOS
108-041 2

INGENIERÍA DE DETALLE PARA EL RECRECIMIENTO DEL DEPÓSITO

DE RELAVES CHACAPAMPA FASE II Y DISEÑO DEL NUEVO DEPÓSITO
DE MATERIAL ESTÉRIL
INFORME DE HIDROLOGÍA
1. GENERALIDADES
1.1 Objetivo
Los objetivos del estudio hidrológico son los siguientes:
 Determinar las características físicas de la cuenca hidrográfica del área del proyecto.
 Determinar la climatología en la zona de estudio
 Estimar las máximas avenidas para diferentes periodos de retorno, para el diseño del
sistema de drenaje superficial.
1.2 Aspectos Generales de la Cuenca
1.2.1 Ubicación
El estudio está ubicado políticamente en:
Departamento : Huancavelica.
Provincia : Churcampa.
Distrito : San Pedro de Coris
Centro Poblado : Pampalca, (Expansión)
Sectores : Expansión, Chacapampa, Limonar.
Comprende las siguientes coordenadas:
De Proyecto : VA 567,189.62 E; 8,609,460.01 N
VB 567,947.15 E; 8,609,460.01 N
VC 567,947.15 E; 8,608,846.57 N
108-041 3

VD 567,189.62 E; 8,608,846.57 N
Altitud Promedio : 2,450.00 msnm
2. INFORMACIÓN BÁSICA RECOPILADA
Se dispuso de la siguiente información básica.
2.1 Información Cartográfica
Se ha utilizado las cartas nacionales a escala 1:100,000 del Instituto Geográfico

Nacional, que comprende los siguientes cuadrantes:
- Pampas 25-N
- San José de Sacco 25-Ñ
- Huancavelica 26-N
- Huanta 26-Ñ
2.2 Información Meteorológica
Las estaciones meteorológicas utilizadas en el presente estudio son: 08 estaciones

meteorológicas (Churcampa, Cobriza, Allcomachay, Mayoc, Nogales, Acobamba,
Paucarbamba y Lircay). En el Cuadro Nº 01 se muestra la ubicación, altitud y
parámetros con datos existentes de cada una de las estaciones mencionadas. Dichas
estaciones están comprendidas entre altitudes de 1,950 msnm a 3,513 msnm.
La información meteorológica proviene del Servicio Nacional de Meteorología e

Hidrología (SENAMHI).
108-041 4

Cuadro Nº 01
Estación Meteorológica
Altitud
Orden Estación Este Norte Parámetros
(msnm)
01 Churcampa 566,944 8´592,274 2,780 Precipitación Total Mensual
02 Cobriza 566,979 8´610,650 1,950 Precipitación Total Mensual
03 Allcomachay 572,338 8´579,358 2,150 Precipitación Total Mensual
04 Mayoc 566,926 8,584,901 2,200 Precipitación Total Mensual
05 Nogales 534,422 8´631,037 2,800 Precipitación Total Mensual
Precipitación Total Mensual
Precip. Máxima en 24 horas
06 Acobamba 548,828 8´579,409 3,236 Evaporación Total Mensual
Humedad Relativa
Temperatura
07 Paucarbamba 547,089 8,621,803 3,000 Evaporación Total Mensual
Humedad Relativa
Temperatura
08 Lircay 530,729 8,566,533 3,513 Evaporación Total Mensual
Humedad Relativa
Temperatura
En el Plano Nº MI025-2014-HI-01, se muestra la ubicación de la estación

meteorológica mencionada.
3. GEOMORFOLOGÍA
3.1 Aspectos Geomorfológicos
El estudio hidrológico de un río comienza por el análisis completo y detallado de sus

subcuencas y características geomorfológicas.
En el Plano Nº MI025-2014-HI-02, se muestra la ubicación y delimitación de la

subcuenca comprendidas en el estudio.
108-041 5

El escenario del estudio se encuentra emplazado en un tramo de la cuenca hidrográfica

del río Mantaro. En este tramo el Mantaro recorre la zona en dirección NO – SE, a la
altura de Chacapampa describe una curva y luego retorna la dirección NO – SE.
Durante su recorrido ha disectado la cordillera oriental, generando un profundo valle

angosto y encañonado. Recibe el aporte de varias quebradas laterales tales como:
Margen Derecha
 Quebrada Anllaymayo
 Quebrada Cantohueyía
Margen Izquierda
 Quebrada Lucmayo
 Quebrada Lindero
Los Pisos y Fisiografía de la Región se muestran en las siguientes figuras:

Figura Nº 01: Valle Intermedio (1300-2300 msnm)
Figura Nº 02: Valles Altos (2300-3800 msnm)
108-041 6

Se ha delimitado la microuenca aportante de escorrentía superficial denominada

Deshumecedor Norte, obteniéndose sus principales parámetros geomorfológicos como:
Área de microcuenca, Perímetro de microcuenca, Coeficiente de Compacidad, Factor de
Forma, Rectángulo Equivalente, Elevación media, Pendiente, Orden de corriente y
Densidad de drenaje.
a) Área (A).
El área de la cuenca tiene gran importancia, por constituir el criterio de la
magnitud del caudal, en condiciones normales, los caudales promedios, mínimos
y máxima instantáneos crecen a medida que crece el área de la cuenca.
b) Perímetro (P).
El perímetro es la longitud del límite de la cuenca o en otras palabras la distancia
que habría que recorrer en línea recta si se transitara por todos los finos que en
envuelve la cuenca.
c) Longitud de los Cauces (L).

Generalmente, los caudales medios, máximos y mínimos, crecen con la longitud
de los cauces. Según Londoño 2001. Esto se debe a la normal relación que existe
entre las longitudes de los cauces y las áreas de las cuencas hidrográficas
correspondientes, de tal manera, el área crece con la longitud y creciendo la
superficie de captación.
d) Pendiente Media de los Cauces (Pm).

Es la relación entre la altura total del cauce principal (cota máxima menos cota
mínima) y la longitud del mismo.
Donde:
Pm = Pendiente Media.
Hmax.= Cota Máxima.
108-041 7

Hmin.= Cota Mínima.

L = Longitud del Cauce.
e) Factor de Forma de Horton (Hf).

El factor de forma de Horton expresa la relación existente entre el área de la
cuenca, y un cuadrado de la longitud máxima o longitud axial de la misma.
Donde:
Hf = Factor de Forma de Horton.
A = Área.
La = Longitud Axial.
f) Coeficiente de Compacidad de Gravelius (Kc).

El coeficiente de compacidad se obtiene al relacionar el perímetro de la cuenca,
con el perímetro de un círculo, que tiene la misma área de la cuenca.
P
Kc  0.282 *
A
Donde:
Kc = Coeficiente de Compacidad de Gravelious.
P = Perímetro de la Cuenca.
A = Área de la Cuenca.
g) Rectángulo Equivalente (L,l).

El rectángulo equivalente es una transformación geométrica, que permite
representar a la cuenca, de su forma heterogenia, con la forma de un rectángulo,
que tiene la misma área y el mismo perímetro (y por lo tanto el mismo índice de
compacidad o índice de Gravelious), igual distribución de alturas (y por lo tanto
108-041 8

igual curva hipsométrica), e igual distribución de terreno, en cuanto a sus

condiciones de cobertura.
Donde:
L = Longitud del Lado Mayor del Rectángulo.
l = Longitud del Lado Menor del Rectángulo.
Kc = Coeficiente de Compacidad de Gravelious.
A = Área de la Cuenca.
h) Orden de Corriente.
Es una clasificación que proporciona el grado de bifurcación dentro de la cuenca
i) Densidad de Corriente (Dc).

Es la relación entre el número de corrientes y el área drenada, es decir:
NC
Dc 
A
Donde:
108-041 9

Dc = Densidad de Corriente.
Nc = Numero de Corrientes Perennes e Intermitentes.
A = Área de la Cuenca, en Km2.
En el Cuadro Nº 02 se muestran los resultados de los parámetros geomorfológicos de la

microcuenca en estudio.
Cuadro Nº 02
Parámetros Geomorfológicos de la Microcuenca
FORMA DE CUENCA RECTANGULO ELEVACION PENDIENTE RED DE DRENAJE

ITEM MICROCUENCA AREA PERIMETRO Coeficiente de Factor de EQUIVALENTE MEDIA DE LAS ORDEN DE DENSIDAD
Compacidad Forma L l DE CUENCA CUENCAS CORRIENTES DRENAJE
(km2) (km) (Kc) (Ff) (km) (km) Hm‐(msnm) (%)
1 CHACAPAMPA 0.251 2.247 1.26 0.38 0.817 0.307 2,650 61.201 1 3.258
Fuente: Elaboración propia.
4. CLIMA Y METEOROLOGÍA
4.1 Clima
El Proyecto de Unidad Minera Cobriza se encuentra ubicado en las microcuencas de la

Quebrada Chacapampa, las cuales pertenecen a la vertiente del Pacifico Centro del Perú.
Esta cuenca tiene regímenes de precipitaciones gobernados principalmente por la
interacción del Anticiclón del Atlántico (AA), el Anticiclón del Pacifico (AP), la Alta
de Bolivia (AB), la zona de convergencia del Atlántico Sur (ZCAS) y la Zona de
Convergencia Intertropical (ZCIT). Todas con marcada influencia de la cadena de
montañas de los andes peruanos. Dependiendo de la posición de la interacción del
Anticiclón del Atlántico, de la Zona Convergencia Intertropical y la zona de
Convergencia del Atlántico Sur, se puede presentar un año húmedo o un año seco. La
presencia de anomalías como El Niño o La Niña que se originan por debilitamiento de
los vientos del Este y el desplazamiento de las interacciones del Anticiclón del Atlántico
y la Zona de Convergencia Intertropical, pueden ocasionar sequías e inundaciones. En
cuanto a las masas de aire húmedo que se forman en el Atlántico y en la zona de la
Amazonia, dichas masas son transportadas por los vientos del este hacia oeste en
108-041 10

dirección a las microcuencas de la Quebrada Chacapampa, donde son forzados a

ascender en la intersección con los Andes, originándose las precipitaciones altas sobre
los Andes, las cuales van disminuyendo en forma gradual hacia la costa del Pacífico.
En términos generales de acuerdo a la clasificación climática; según el sistema de
clasificación de Warren Thornthwaite (SENAMHI 1988) y el Mapa Climatológico del
Perú (SENAMHI 2009), la cuenca del río Mantaro presentan diversos climas; los cuales
se identificaron relacionando los parámetros meteorológicos de temperatura,
precipitación y la humedad relativa; además de la altitud, latitud, Cordillera de los
Andes, la corriente fría Marítima Peruana, el Anticiclón del Pacífico Sur y la
Continentalidad, dando como resultado climas a diferentes pisos altitudinales.

El proyecto al encontrarse a una altitud mayor a los 2,450 msnm, comprende el

siguiente clima:
- El proyecto de evaluación contempla el clima B(o,i) C’ H3, lo que representa:
Precipitación efectiva; Lluvioso
Distribución de la precipitación en el año; invierno y otoño seco
Eficiencia de temperatura; Frio
Humedad atmosférica; Húmedo
En el Mapa de Clasificación Climática (Ver Lamina de Clima, en Anexo 06).
4.2 Meteorología

4.2.1 Precipitación

4.2.1.1 Registros Históricos de Precipitación

La red de estaciones pluviométricas de interés para la zona del proyecto, son: Para
determinar la precipitación se ha considerado los datos registrados de las 08 estaciones
meteorológicas (Churcampa, Cobriza, Allcomachay, Mayoc, Nogales, Acobamba,
Paucarbamba y Lircay). Debido a múltiples factores los registros históricos presentan
108-041 11

algunos meses sin información, los mismos que han sido completados. En el Anexo Nº
01 se muestran los registros históricos de precipitación.
4.2.1.2 Registros Completados de Precipitación Total Mensual

La completación de la información histórica existente se realizó con los promedios
mensuales correspondientes.
En el Cuadro Nº 03 y el Grafico N° 01, se presenta la precipitación promedio mensual

de las series completadas de cada una de las estaciones consideradas en el estudio y en
el Anexo Nº 02 se muestran los registros mencionados.
Cuadro Nº 03
Precipitación Promedio Mensual Completada
108-041 12

Gráfico Nº 01
Precipitación Promedio Mensual Completada
4.2.1.3 Estimación de la Precipitación Total Mensual en la Zona del Proyecto

Con el objeto de determinar el régimen pluviométrico en el ámbito del estudio, se
empleó información de las estaciones meteorológicas indicadas en el Cuadro Nº 01,
cuyos registros fueron previamente analizados para evaluar su consistencia y calidad de
datos. En base al cual se ha determinado el modelo de regresión Lineal que relaciona la
variación de la precipitación total anual con la altitud, como se muestra en el Cuadro
N° 04 y Grafico Nº 02. Podemos mencionar que con esta relación de precipitación –
altitud, nos permitirá generar valores de precipitación total anual a la altitud de la zona
del proyecto.
Como resultado se obtiene una ecuación Lineal:
108-041 13

Cuadro Nº 04
Variación mensual de la Precipitación Media Anual (mm)
ESTACIONES ALTITUD PP TOTAL
CHURCAMPA 2780 579.89
ALLCOMANCHAY 2150 346.42
NOGALES 2800 711.80
ACOBAMBA 3236 710.46
LIRCAY 3150 753.21
Y = 0.361*X - 399.2 R2=0.862
Grafico Nº 02
Relación Altitud vs Precipitación Media Anual
La relación de precipitación – altitud, se ha generado los valores de precipitación total

anual a la altura de la zona del proyecto, teniendo como base la estación Churcampa,
como se muestra en el Cuadro N° 05 y en el Grafico Nº 03.
Reemplazando los datos correspondientes se obtiene lo siguiente:
La altura media de la ubicación del Proyecto : 2,450 msnm.

Precipitación : 485.25 mm/año.
108-041 14

Cuadro Nº 05
Variación mensual de la Precipitación en la Zona de Proyecto
ESTACIÓN ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
MEDIA 88.07 81.09 71.83 32.02 13.05 9.31 6.56 9.77 22.92 36.01 51.52 63.10
MAXIMA 210.29 178.57 131.88 104.60 33.05 38.49 28.28 31.97 54.31 89.12 122.76 125.85
MINIMA 35.23 8.37 7.53 0.00 0.00 0.00 0.00 0.00 0.00 0.00 3.43 7.36

Grafico Nº 03
Variación mensual de la precipitación en la zona del proyecto
4.2.2 Temperatura
4.2.2.1 Registros Históricos de Temperatura

Para determinar la temperatura media mensual se ha considerado los datos de
temperatura media registrados en 03 estaciones (Acobamba, Paucarbamba y Lircay).
Debido a múltiples factores los registros históricos presentan algunos meses sin
información, los mismos que han sido completados. En el Anexo Nº 01 se muestran los
registros históricos de temperatura.
108-041 15

4.2.2.2 Registros Completados de Temperatura

La completación de la información histórica existente se realizó con el método de
promedios.
En el Anexo Nº 02 se muestran los registros mencionados.
En el Cuadro Nº 06, 07 y el Grafico N° 04, 05, se presenta la temperatura promedio

mensual de las series completadas de cada una de las estaciones consideradas en el
estudio y en el Anexo Nº 02 se muestran los registros mencionados.
Cuadro Nº 06
Variación mensual de la Temperatura Media (°C) por estaciones
Paucarbamba 11.5 11.2 11.2 11.7 11.8 11.2 10.8 11.2 11.6 12.1 12.7 11.9
Acobamba 12.3 12.0 12.0 12.2 11.9 11.2 10.9 11.7 12.3 13.3 14.0 12.8
Lircay 12.5 12.3 12.3 12.0 11.1 10.6 10.2 11.0 11.8 12.6 12.9 12.5

Grafico Nº 04
Variación mensual de la Temperatura Media (°C) por estaciones
108-041 16

4.2.2.3 Estimación de la Temperatura en la Zona del Proyecto

Una vez calculada la temperatura media anual de las 03 estaciones, se ha realizado un
análisis en función de su altitud, observándose una disminución de la temperatura con la
altitud.
Para determinar la temperatura media en la zona del proyecto (2,450 msnm), se ha

considerado la base los registros históricos de la estación Paucarbamba (3,370 msnm)
los valores de esta estación han sido correlacionados mediante un cálculo de
correlación. De acuerdo a los resultados se presenta en el proyecto de la Unidad Minera
Cobriza con temperatura media anual de 12.8 °C, con una variación máxima de 14.00
°C en el mes de noviembre y una mínima de 11.90 °C en el mes de julio, como se
muestra en el Cuadro N° 07 y la Grafico Nº 05.
Cuadro Nº 07
Variación Mensual de la Temperatura Media (°C) en la zona del Proyecto
ESTACIÓN ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC PROM.
Zona de Proy. 12.8 12.4 12.4 12.9 13.1 12.4 11.9 12.3 12.8 13.4 14.0 13.1 12.8

Grafico Nº 05
Variación Mensual de la Temperatura Media (°C) en la zona del Proyecto

108-041 17

4.2.3 Humedad Relativa
4.2.3.1 Registros Históricos de Humedad Relativa

La red de estaciones meteorológicas de temperatura de interés para la zona del proyecto,
se ha considerado los datos registrados en 03 estaciones (Acobamba, Paucarbamba y
Lircay). Debido a múltiples factores los registros históricos presentan algunos meses sin
información, los mismos que han sido completados. En el Anexo Nº 01 se muestran los
registros históricos de humedad relativa.
4.2.3.2 Registros Completados de Humedad Relativa

La completación de la información histórica existente se realizó con el método de
promedios.
En el Cuadro Nº 08 y el Grafico N° 06, se presenta la humedad relativa promedio

mensual de las series completadas de cada una de las estaciones consideradas en el
estudio y en el Anexo Nº 02 se muestran los registros mencionados.
Cuadro Nº 08
Humedad Relativa Promedio Mensual Completada en (%)
Paucarbamba 83.4 85.8 85.4 78.8 75.2 72.2 71.5 69.7 72.7 74.0 74.5 80.5
Acobamba 73.3 76.0 76.1 70.2 64.6 62.6 61.5 59.3 61.4 59.5 60.2 69.6
Lircay 76.0 79.2 79.8 75.2 70.8 69.9 66.6 64.1 65.8 66.4 65.2 72.3
108-041 18

Gráfico Nº 06
Humedad Relativa Mensual Completada
4.2.3.3 Estimación de la Humedad Relativa en la Zona del Proyecto

Para determinar la Humedad Relativa media en la zona del proyecto (2,450 msnm), se
ha considerado la base de los registros históricos de la estación Paucarbamba (3,370
msnm) los valores de esta estación han sido correlacionados mediante una ecuación de
Cobriza. Con Humedad Relativa promedio de 69.9 %, con una variación máxima de
77.9 % en el mes de febrero y una mínima de 63.3 % en el mes de agosto, como se
muestra en el Cuadro N° 09 y el Grafico Nº 07.
Cuadro Nº 09
Variación Mensual de la Humedad Relativa (%) en la zona del Proyecto
Zona de Proy. 75.7 77.9 77.6 71.6 68.3 65.6 64.9 63.3 66.1 67.2 67.6 73.1 69.9
108-041 19

Grafico Nº 07
Variación Mensual de la Humedad Relativa (%) en la zona del Proyecto
4.2.4 Evaporación

4.2.4.1 Registros Históricos de Evaporación

La red de estaciones meteorológicas de evaporación de interés para la zona del proyecto
es: Estación Paucarbamba y Acobamba. Debido a múltiples factores los registros
históricos presentan algunos meses sin información, los mismos que han sido
completados. En el Anexo Nº 01 se muestran los registros históricos de evaporación.
4.2.4.2 Registros Completados de Evaporación

La completación de la información histórica existente se realizó con el método de los
promedios.
En el Anexo Nº 02 se muestran los registros mencionados.
108-041 20

En el Cuadro Nº 10 y el Grafico N° 08, se presenta la precipitación promedio mensual

de las series completadas de cada una de las estaciones consideradas en el estudio y en
el Anexo Nº 02 se muestran los registros mencionados.
Cuadro Nº 10
Promedio de Evaporación Total Mensual
Paucarbamba 51.5 43.1 46.4 59.5 80.2 84.6 86.9 92.4 87.5 85.6 81.1 66.4
Acobamba 86.3 69.3 73.9 91.5 116.4 121.1 137.8 127.0 122.9 129.7 127.1 100.5
Gráfico Nº 08
Evaporación Total Mensual
4.2.4.3 Estimación de la Evaporación en la Zona del Proyecto

Para determinar la Evaporación media en la zona del proyecto (2,450 msnm), se ha
considerado la base los registros históricos de la estación Paucarbamba (3,370 msnm)
108-041 21

los valores de esta estación han sido correlacionados mediante una ecuación de
Cobriza, con Evaporación promedio anual de 98.9 °C, con una variación máxima de
126.80 °C en el mes de agosto y una mínima de 59.3°C en el mes de febrero, como se
muestra en el Cuadro N° 11 y la Grafico Nº 09.
Cuadro Nº 11
Variación Mensual de la Evaporación (mm) en la zona del Proyecto
Zona de Proy. 70.9 59.3 63.8 81.8 109.6 116.0 118.6 126.8 120.3 118.1 111.1 90.5 98.9

Grafico Nº 09
Variación Mensual de la Evaporación (mm) en la zona del Proyecto
108-041 22

4.2.5 Precipitación Máxima de 24 Horas

4.2.5.1 Registros Históricos de Precipitación Máxima de 24 Horas

La red de estaciones meteorológicas de Precipitación Máxima de interés para la zona
del proyecto son las Estación Acobamba, Paucarbamba y Lircay. Debido a múltiples
factores los registros históricos presentan algunos meses sin información, los mismos
que han sido completados. En el Anexo Nº 01 se muestran los registros históricos de
Precipitación Máximas en 24 horas.
4.2.5.2 Registros Completados de Precipitación Máxima de 24 Horas

La completación de la información histórica existente se realizó con el método de los
promedios.
Se ha considerado la información de la estación Paucarbamba, siendo la más
representativa para el Proyecto Unidad Minera Cobriza; siendo esta estación operada
por el Senamhi. Cuenta esta estación con registros de 45 años. En el Anexo Nº 02 se
muestran los registros completados de precipitación máxima en 24 horas para la
estación mencionada.
Finalmente, para obtener las precipitaciones máximas en 24 horas, las precipitaciones
máximas diarias fueron ajustadas por el factor 1.13, con el fin de corregir los sesgos de
subestimación de mediciones tomadas en intervalos fijos cada 24 horas. En el Cuadro
Nº 12 y el Grafico N° 10, se muestran las precipitaciones máximas en 24 horas
ajustadas de la estación Paucarbamba.
108-041 23

Cuadro Nº 12
Precipitación Máxima en 24 Horas en (mm)
ZONA DE ZONA DE PROY.
AÑO ACOBAMBA PAUCARBAMBA LIRCAY
PROYECTO AJUSTADO
1965 30.0 40.0 32.7 36.9
1966 34.6 27.7 22.6 25.6
1967 30.0 29.0 23.7 26.8
1968 20.4 26.0 21.2 24.0
1969 20.5 41.0 33.5 37.8
1970 25.0 36.2 29.6 33.4
1971 24.8 21.1 17.2 19.5
1972 32.5 29.4 24.0 27.1
1973 38.5 33.4 27.3 30.8
1974 25.0 30.8 25.2 28.4
1975 22.2 26.8 21.9 24.7
1976 28.0 32.7 26.7 30.2
1977 16.4 33.8 27.6 31.2
1978 22.8 24.0 19.6 22.1
1979 20.0 17.2 14.0 15.9
1980 41.0 26.2 21.4 24.2
1981 48.0 25.8 21.1 23.8
1982 27.5 22.5 25.4
1987 24.7 35.2 20.2 22.8
1988 32.9 30.8 26.9 30.4
1989 13.2 19.2 10.8 12.2
1990 50.7 23.1 41.4 46.8
1991 24.6 30.4 20.1 22.7
1992 19.6 22.9 16.0 18.0
1993 22.1 49.7 18.0 20.4
1994 11.9 9.7 11.0
1995 14.4 37.1 11.8 13.3
1996 35.4 27.5 28.9 32.7
1997 23.5 22.6 33.3 18.5 20.9
1998 31.9 26.4 36.2 21.6 24.4
1999 28.1 24.8 20.0 20.3 22.9
2000 35.6 32.3 26.6 26.4 29.8
2001 40.7 30.4 29.9 24.8 28.1
2002 38.9 24.3 41.2 19.8 22.4
2003 37.5 25.7 27.4 21.0 23.7
2004 32.3 36.4 26.0 29.7 33.6
2005 21.3 27.3 22.1 22.3 25.2
2006 31.5 27.6 21.3 22.5 25.5
2007 29.6 33.8 29.7 27.6 31.2
2008 33.7 29.2 23.8 26.9
2009 35.1 40.0 33.6 32.7 36.9
2010 32.1 31.0 25.7 25.3 28.6
2011 30.6 33.8 94.0 27.6 31.2
2012 27.0 30.9 77.0 25.2 28.5
2013 47.0 27.3 44.1 22.3 25.2
Nº Datos 34 45 25 45 45
Promedio 30.5 28.5 34.6 23.3 26.3
Desv. Estandar 2.49 11.68 6.76 15.37 13.23
Coefic. Asimetria 0.37 0.22 2.41 0.22 0.22
Coefic. Variacion 0.08 0.41 0.20 0.66 0.50
Maximo 48.0 50.7 94.0 41.4 46.8
Minimo 16.4 11.9 19.2 9.7 11.0
Altitud 3,236.00 3,000.00 3,513.00 2,450.00
108-041 24

Grafico Nº 10
Serie Histórica de Precipitación en 24 horas
a) Análisis de frecuencias
Las series de precipitaciones máximas en 24 horas anuales fueron ajustadas a modelos
probabilísticos Gumbel, Normal, Log Normal de 2 Parámetros, Log Normal 3
Parámetros.

Distribución Gumbel
La ley de Gumbel o ley de valores extremos, se utiliza generalmente para ajustar a una
expresión matemática, las distribuciones empíricas de frecuencia de caudales máximos
anuales, precipitaciones máximas anuales, etc.
La distribución de valor extremo fueron desarrolladas en mayor detalle por Gumbel para
la distribución de Valor Extremo Tipo I (EVI), para la distribución de Valor Extremo
Tipo II (EVII) y para la distribución de Valor Extremo Tipo III (EVIII).
Supóngase que se tienen N muestras, cada una de las cuales contiene “n” eventos. Si se
selecciona el máximo “x” de los “n” eventos de cada muestra, es posible demostrar que,
a medida que “n” aumenta, la función de distribución de probabilidad de “x” tiende a:
108-041 25

F  x   e e
  x   
La función de densidad de probabilidad es:
f  x    e   x e 

  x   
Donde y  son los parámetros de la función.
Los parámetros  y , se estiman para muestras muy grandes, como:

1.2825

S
  x  0 .45 S
Para muestras relativamente pequeñas, se tiene:
y

S
  x  uy /
Los valores de μy y σy se encuentran en tablas.
Distribución Normal
La distribución normal tiene gran utilidad en hidrología, siendo algunas de sus
principales aplicaciones:
 En el ajuste de distribuciones empíricas de variables hidrológicas de intervalos

de tiempo grandes, tales como variables medias, anuales, mensuales,
estacionales, etc., que pueden ser caudales, precipitación, entre otros.
 Análisis de los errores aleatorios en las observaciones o mediciones

hidrológicas.
 Como referencia para comparar varias distribuciones teóricas de ajuste en una

distribución empírica.
 Para hacer procesos de inferencia estadísticas.
 Para generación de datos por el método de Monte Carlo. El inconveniente en la

generación de datos, es que se obtienen valores negativos, lo cual físicamente no
es justificado.
108-041 26

La distribución normal depende de dos parámetros, µ, σ, que como luego

comprobaremos, son su media y su desviación típica.
El lecho de que una variable X se distribuya con una distribución normal de media µ y
desviación típica σ se representa por:

Aunque nosotros seguimos este sistema de especificación es bastante corriente, también

que a la distribución normal se la especifique por los parámetros media y varianza (en
vez de desviación típica). µ, σ2,
Su función de densidad es:
Si realizamos la primera derivada de dicha función tendremos que:
Dado que:

La segunda derivada será:
108-041 27

Igualando a cero la primera derivada obtenemos que y´= 0, para X = µ y para X = ∞.
Como la segunda derivada en X = µ es negativa, concluimos que la funcion de densidad

presenta un maximo en X = µ, lo que nos hace afirmar que la media (µ) es tambien la
moda de la distribucion normal.
Es facil comprobar que la funcion de densidad presenta dos puntos de inflexion en los
valores X = µ ± σ.
Por otro lado para cualquier valor de a se verifica que f(µ + a) = f(µ - a) por lo que la
funcion es simetrica respecto a µ.
Distribución Log Normal de 2 Parámetros.

Muchos procesos hidrológicos tienen sesgo positivo y no son normalmente distribuidos.
Sin embargo, en muchos casos para variables aleatorias estrictamente positivas:
X>0, su logaritmo Y=ln(X).
Es descrita por una distribución normal. Esto es parcialmente cierto, si la variable

hidrológica resulta de algunos procesos multiplicativos.
La variable aleatorio X, es positiva y el límite inferior x0 no aparece.
La variable aleatoria: Y=lnX, es normalmente distribuida con media µ y y varianza σ2y.
Se usan estos parámetros para especificar que la distribución es logarítmica, puesto que
también puede usarse la media y la varianza de X.
Distribución Log Normal de 3 Parámetros.

En muchos casos el logaritmo de una variable aleatoria X, del todo no son normalmente
distribuidos, pero restando un parámetro de límite inferior x0, antes de tomar
logaritmos, se puede conseguir que sea normalmente distribuida.
Es modelado teniendo una distribución normal, tal que:
X = x0 + exp(y)
La distribución log – normal de 3 parámetros difiere de la distribución log – normal de

2 parámetros por la introducción de un límite inferior x0, tal que:
Y = ln(x - x0) y – N(µy, σ2y)
108-041 28

b) Prueba de bondad de ajuste

Para saber a qué distribución de probabilidad teórica se ajusta mejor los datos
observados y calculados, se aplicó la prueba de bondad de ajuste de Kolmogorov-
Smirnov. Esta prueba consiste en comparar el máximo valor absoluto de la diferencia D
entre la función de distribución de probabilidad observada Fo(Xm) y la función de
probabilidad estimada F(Xm).
D  máx F0  X m   F  X m 
Con un valor crítico “d” que depende del número de datos y del nivel de significación
seleccionado, extraído de la tabla de Kolmogorov. Si D<d, se acepta la hipótesis nula.
Los valores del nivel de significación α que se usan normalmente son del 10%, 5% y
1%.
Para un nivel de significación de 5%, y para una muestra de n el valor de “d” crítico. El
valor de α, en la teoría estadística, es la probabilidad de rechazar la hipótesis nula.
En el Cuadro Nº 13, se muestra las precipitaciones máximas en 24 horas para

diferentes periodos de retorno considerando las distintas distribuciones de probabilidad.

Cuadro Nº 13
Pruebas de Bondad de Ajuste
Delta Nivel de
Distribuciones Delta Tabular Ajuste
Teórico Asignación
Normal 0.0749 0.2027 5% Si
Gumbel 0.0976 0.2027 5% Si
LogNormal 2 Parámetros 0.1199 0.2027 5% Si
LogNormal 3 Parámetros 0.0914 0.2027 5% Si
c) Ajuste de Distribuciones
Con la información generada y con información de tormentas de 24 horas, fueron
seleccionados, analizadas y ajustadas a una función de probabilidad, encontrándose
valores de lluvias a 2, 5, 10, 25, 50, 100, 250 y 500 años de periodo de retorno;
108-041 29

presentándose la distribución NORMAL la que se ajusta mejor, lo cual se muestra en el

Cuadro N°14.

Cuadro Nº 14
Precipitación Máxima en 24 Horas para Diferentes Periodos de Retorno y
Distintas Distribuciones de Probabilidad en (mm)
Distribución de Periodo de Retorno en Años

Probabilidad 2 5 10 25 50 100 250 500
Normal 26.29 32.06 35.08 38.30 40.38 42.25 44.48 46.03
Gumbel 25.16 31.23 35.24 40.31 44.07 47.80 52.72 56.43
LogNormal 2
25.34 32.21 36.52 41.75 45.52 49.20 53.99 57.59
Parámetros
LogNormal 3
25.79 31.92 35.45 39.48 42.23 44.82 48.06 50.39
Parámetros

En el Grafico Nº 11, se muestra las precipitaciones máximas en 24 horas para

diferentes periodos de retorno considerando las distintas distribuciones de probabilidad.

108-041 30

Grafico Nº 11
Precipitación Máxima en 24 Horas para Diferentes Periodos de Retorno y
Distintas Distribuciones de Probabilidad en mm
d) Resultado de la precipitación máxima en 24 horas

La distribución de probabilidad seleccionada es la NORMAL en base a índices
estadísticos de bondad de ajuste. En el Anexo Nº 03 se muestra los resultados aplicando
la distribución de probabilidad Normal y en el Anexo Nº 04 las pruebas de bondad de
ajuste Smirnov kolmogorov.
En el Cuadro Nº 14 se muestra los valores de precipitación máxima en 24 horas

seleccionado para el cálculo de máximas avenidas.

108-041 31

Cuadro Nº 14
Precipitación Máxima en 24 Horas para Diferentes Periodos de Retorno
PERIODO DE PRECIPITACION
RETORNO MAX 24h
(Años) (mm )
2 26.29
5 32.06
10 35.08
25 38.30
50 40.38
100 42.25
250 44.48
500 46.03
El valor en la zona de estudio para la precipitación máxima en 24 horas para un tiempo

de retorno de 100 y 500 años, con la distribución seleccionada es de 42.25 y 46.03 mm
respectivamente.
e) Intensidad de lluvia
Las estaciones de lluvia ubicadas en la zona del proyecto no cuentan con registros
pluviográficos, que permitan obtener registros de intensidades máximas. Para poder
estimarlas se recurrió al principio conceptual, referente a que los valores extremos de
lluvias de alta intensidad y corta duración, en el mayor de los casos, marginalmente
dependientes de la localización geográfica, con base en el hecho de que estos eventos de
lluvia están asociados con celdas atmosféricas las cuales tienen propiedades físicas
similares en la mayor parte del mundo.
Existen varios modelos para estimar la intensidad a partir de la precipitación máxima en
24 horas. Uno de ellos es el modelo de Frederich Bell que permite calcular la lluvia
máxima en función del período de retorno, la duración de la tormenta en minutos y la
precipitación máxima de una hora de duración y periodo de retorno de 10 años. La
expresión es la siguiente:
108-041 32

PtT  (0.21 log e T  0.52) (0.54 t 0.25  0.50) P6010
Dónde:
t = duración en minutos
T = periodo de retorno en años
PtT = precipitación caída en t minutos con periodo de retorno de T años
P6010 = precipitación caída en 60 minutos con periodo de retorno de 10 años
10
El valor de P60 , puede ser calculado a partir del modelo de Yance Tueros, que estima la
intensidad máxima horaria a partir de la precipitación máxima en 24 horas.
I  aP24b
I = intensidad máxima en mm/h

a, b = parámetros del modelo; m, n, respectivamente.
P24 = precipitación máxima en 24 horas
Las curvas de intensidad-duración-frecuencia, se han calculado indirectamente,
mediante la siguiente relación:
Dónde:
I = Intensidad máxima (mm/min)
K, m, n = factores característicos de la zona de estudio
T = período de retorno en años
t = duración de la precipitación equivalente al tiempo de concentración (min)
Si se toman los logaritmos de la ecuación anterior se obtiene:
Log (I) = Log (K) + m Log (T) -n Log (t)
O bien: Y = a0 + a1 X1 + a2 X2
108-041 33

Dónde:
Y = Log (I), a0 = Log K
X1 = Log (T) a1 = m
X2 = Log (t) a2 = -n
Los factores de K, m, n, se obtienen a partir de las intensidades máximas calculadas

anteriormente, mediante una regresión múltiple. En el Cuadro Nº 15 se presenta las
intensidades máximas calculadas y en la Figura Nº 12 la curva I-D-F para la zona del
proyecto.
Cuadro Nº 15
Intensidades máximas en la zona del proyecto
Duración (t) Período de Retorno (T) en años

(minutos) 2 5 10 25 50 100 250 500
5 35.86 42.29 47.91 56.50 64.01 72.51 85.52 96.88
10 25.96 30.62 34.68 40.90 46.34 52.50 61.91 70.14
20 18.80 22.17 25.11 29.61 33.55 38.01 44.82 50.78
30 15.56 18.35 20.79 24.51 27.77 31.46 37.10 42.04
40 13.61 16.05 18.18 21.44 24.29 27.52 32.45 36.76
50 12.26 14.46 16.38 19.32 21.89 24.80 29.24 33.13
60 11.26 13.28 15.05 17.75 20.11 22.78 26.86 30.43
70 10.48 12.36 14.01 16.52 18.71 21.20 25.00 28.32
80 9.85 11.62 13.16 15.52 17.58 19.92 23.49 26.61
90 9.32 11.00 12.46 14.69 16.64 18.86 22.24 25.19
100 8.88 10.47 11.86 13.99 15.85 17.95 21.17 23.99
110 8.49 10.02 11.35 13.38 15.16 17.17 20.25 22.94
120 8.16 9.62 10.90 12.85 14.56 16.49 19.45 22.03
108-041 34

Grafico Nº 12
Curva I-D-F de la zona del proyecto
5. CAUDALES

5.1 Caudales de Máximas Avenidas
Para el cálculo de las máximas avenidas en el presente estudio, considerando la cantidad

y calidad de información recopilada y utilizada, se han tomado en cuenta los siguientes
métodos:
a) Método Racional.
b) Método Número de Curva desarrollado por el Servicio de Conservación de
Suelos (SCS) de los Estados Unidos.
En el Plano Nº MI025-2014-HI-02, se muestra la delimitación de las microcuencas que

intervienen en el proyecto.
108-041 35

5.1.1 Método Racional

El método de la fórmula racional permite calcular caudales máximos de escorrentía

usando las intensidades máximas de precipitación, se formula que el caudal máximo de
escorrentía es directamente proporcional a la intensidad máxima de precipitación de la
lluvia para una duración igual al tiempo de concentración y al área de la cuenca.
En el Cuadro Nº 16, se presentan las características principales de la microcuenca en

estudio:
Cuadro Nº 16
Características de la Microcuenca de Drenaje
Microcuenca
de Drenaje
Nº Parámetro
Chacapampa
1 Área de cuenca (Km2) 0.25

2 Nivel máximo (msnm) 2,850.00
3 Nivel mínimo (msnm) 2,450.00
4 Nivel medio (msnm) 2,650.00
5 Longitud de la quebrada (Km) 0.65
6 Pendiente de la quebrada (m/m) 0.61
La fórmula racional establece que:
Q  0.278 * C * I * A ….. (1)
Donde:
Q = Caudal Máxima Avenida, en m3/s.

C = Coeficiente de escorrentía.
I = Intensidad de la lluvia, en mm/h.

A = Área de la cuenca, en Km2.
108-041 36

El coeficiente de escorrentía debe ser estimado en función de las características físicas

de la cuenca. Este parámetro es el de mayor dificultad de determinación, debido a la
gran cantidad de factores de los cuales depende (humedad del suelo, desplazamiento de
la lluvia, tipo de suelo, cobertura vegetal, etc). Asimismo, el valor de C, varía en la
misma cuenca, siendo en este caso aconsejable calcular un valor ponderado en función
de los diversos grupos de suelos encontrados, usando las áreas parciales como
elementos de ponderación.
Se presenta el Cuadro Nº 17, a partir del cual se puede calcular el valor de C para
cuencas agrícolas, donde se describe los diferentes tipos de suelos en función de la
infiltración mínima y el potencial de escorrentía. Además, se utiliza un factor de
corrección si se tratara con diferentes suelos.
Cuadro Nº 17
Coeficiente de Escorrentía (Benites et. Al, 1980)
Cobertura Pendiente (%)

Tipo de Suelo
Vegetal >50% 20-50% 5-20% 1-5% 0-1%
Impermeable 0.80 0.75 0.70 0.65 0.60

Sin
Semipermeable 0.70 0.65 0.60 0.55 0.50
Vegetación
Permeable 0.50 0.45 0.40 0.35 0.30
Impermeable 0.70 0.55 0.60 0.55 0.50
Cultivos Semipermeable 0.60 0.55 0.50 0.45 0.40
Permeable 0.40 0.35 0.30 0.25 0.20
Impermeable 0.65 0.60 0.55 0.50 0.45

Pastos,
Vegetación Semipermeable 0.55 0.50 0.45 0.40 0.35
Ligera
Permeable 0.35 0.30 0.25 0.20 0.15
Hierba, Impermeable 0.60 0.55 0.50 0.45 0.40

Grama Semipermeable 0.50 0.45 0.40 0.35 0.30
108-041 37

Cobertura Pendiente (%)

Tipo de Suelo
Vegetal >50% 20-50% 5-20% 1-5% 0-1%
Permeable 0.30 0.25 0.20 0.15 0.10
Impermeable 0.55 0.50 0.45 0.40 0.35

Bosque,
Densa Semipermeable 0.45 0.40 0.35 0.30 0.25
Vegetación
Permeable 0.25 0.20 0.15 0.10 0.05
Fuente: Chow, V.; Maidment, D. y Mays, L. 1994. Hidrología aplicada. Ediciones McGraw – Hill.
De acuerdo a la naturaleza de la ubicación de la microcuenca, se considera que en la

zona del proyecto el coeficiente C tendrá el siguiente valor de acuerdo al tipo de suelo y
pendiente del terreno, mostrado en el Cuadro Nº 18.
Cuadro Nº 18
Coeficiente de Escorrentía Seleccionado
Coeficiente de Microcuenca de Drenaje

Escorrentía
(Benites) Chacapampa
C 0.55
Para el cálculo de la Intensidad se utilizara la siguiente expresión
El tiempo de concentración (tc) es el tiempo que tarda una partícula de agua en llegar
desde el punto más remoto de la cuenca hasta el punto de interés. Existen varias
108-041 38

expresiones propuestas por diferentes autores para obtener este valor, el cual es función
de los parámetros morfológicos de la cuenca.
En el Cuadro Nº 19, se muestra el cálculo del tiempo de concentración para la

microcuenca en estudio, calculado por varios métodos empíricos, el promedio de estos
valores es el que se ha usado para los cálculos de avenidas:
Cuadro Nº 19
Tiempo de Concentración
Microcuenca de Drenaje
Autor Fórmula
Chacapampa
Kirpich tc = 3.976 (L0.77/S-0.385) 3.4

Ventura tc = 18 (L / S0.25 )0.75 14.3
Giandotti tc = 60 (4A0.5 + 1.5L) / (0.8H0.5) 11.2
USCE tc = 12.6 (L / S 0.25 )0.76 10.0
Bransby tc = 14.695 L / (A0.1 S0.2 ) 12.1
Ven Te Chow tc = 12.3 (L / S 0.5 ) 0.64 10.9
PROMEDIO (min) 11.7
La duración de la tormenta debería de exceder el tiempo de concentración de la cuenca

menores de 5 km2 y debería ser de 3 o 4 veces dicho tiempo.
Luego, la intensidad de precipitación para varios periodos de retorno se muestra en el

Cuadro Nº 20.
Cuadro Nº 20
Intensidad de Precipitación (mm/h) para Diferentes Periodos de Retorno
Periodo de Intensidad (mm/h)

retorno
Chacapampa
108-041 39

Periodo de
Intensidad (mm/h)
retorno
2 12.63
5 14.89
10 16.87
25 19.89
50 22.54
100 25.53
250 30.11
500 34.11
Resolviendo la ecuación del Método Racional, se tiene los caudales máximos como se
muestra en el Cuadro Nº 21.
Cuadro Nº 21
Caudales Máximos por el Método Racional en m3/s
Caudales Máximos
Periodo de (m3/s)
Retorno
Chacapampa
2 0.48
5 0.57
10 0.65
25 0.76
50 0.86
100 0.98
250 1.15
500 1.31
5.1.2 Método Número de Curva desarrollado por el Servicio de Conservación de

Suelo (SCS) de los Estados Unidos.
En la aplicación de este método se ha empleado el software Hydrologic Engineering

Center´s – Hydrologic Modeling System (HEC-HMS) Versión 3.4, que ha sido
108-041 40

desarrollado para simular procesos de precipitaciones extremas en cuencas y/o

subcuencas y estimar las descargas máximas.
El software es aplicable en una amplia gama de áreas geográficas. Los hidrogramas

producidos por el programa son usados directamente o con otros softwares para
diversos estudios.
El modelo de la cuenca es construido separando el ciclo hidrológico y construyendo

fronteras alrededor de la cuenca de interés.
Cualquier flujo de agua del ciclo hidrológico, puede ser representado por un modelo
matemático. En la mayoría de los casos, varias opciones están disponibles para
representar cada flujo.
Cada modelo matemático incluido en el programa, es utilizado en entornos y

condiciones diferentes. El uso de la opción correcta requiere el conocimiento de la
cuenca y la experiencia en la ingeniería.
Descripción Física de la Cuenca
La representación física de la Cuenca es a través de un modelo. Los elementos

hidrológicos son conectados en una red para simular los procesos de escurrimiento.
Del trabajo de campo desarrollado se ha delimitado la Cuenca productora de

escurrimiento superficial.
La delimitación de la Cuenca ha permitido elaborar el esquema hidrográfico a modelar

interconectando la cuenca productora de escurrimiento superficial con la red de drenaje.
En la Figura Nº 01, se muestra un esquema desarrollado en el software HEC-HMS,

donde se puede apreciar la cuenca aportante de escorrentía superficial, y la dirección del
flujo de la red de drenaje.
108-041 41

Figura Nº 01
Esquema Hidrográfico de las Cuenca
En el Cuadro Nº 22, se presenta el área, longitud del cauce principal y pendiente de la

cuenca empleado en el modelamiento.
Cuadro Nº 22
Parámetros Geomorfológicos de la Cuenca
Pendiente del
Área Longitud Cauce
Microcuenca Cauce Principal
(km2) Principal (km)
(%)
Chacapampa 0.25 0.65 61.2
108-041 42

Varios modelos están disponibles para simular las pérdidas por infiltración: Deficit and
Constant, Exponential, Green and Ampt, Gridded Deficit Constant, Gridded SCS Curve
Number, Gridded Soil Moisture Accounting, Initial and Constant, SCS Curve Number,
Smith Parlange, Soil Moisture Accounting.
Para el modelamiento de la Cuenca se ha empleado el método SCS Curve Number.
Este método desarrollado por el Servicio de Conservación de Suelos (SCS) de los

Estados Unidos, usa el número de curva CN, parámetro que deriva de una serie de
curvas que varía de 1 a 100. Este número representa los coeficientes de escorrentía, así
un CN = 100, indica que toda la lluvia escurre, mientras que un CN = 1, señala que toda
la lluvia se infiltra.
El método fue desarrollado utilizando datos de un gran número de cuencas

experimentales, y se basa en la siguiente relación:
F Q

S Pe
Donde:
F infiltración real acumulada (L)
S infiltración potencial máxima (L)
Q escorrentía total acumulada (L)
Pe escorrentía potencial o exceso de precipitación (L)
La ecuación anterior se considera válida a partir del inicio de la escorrentía, donde

Pe se define como:
Pe = P – Ia
Donde:
Ia precipitación acumulada hasta el inicio de la escorrentía
Mientras que F es definida como:
F = Pe – Q
108-041 43

La precipitación acumulada Ia está en función de la intercepción, almacenamiento

en depresiones e infiltración antes del comienzo de la escorrentía.
Entonces, reemplazando valores se obtiene:
Pe  Q Q

S Pe
Pe2  PeQ  SQ
Pe2  ( Pe  S )Q
Luego,
Pe 2
Q
Pe  S
( P  Ia) 2
Q
P  Ia  S
Por datos experimentales se obtuvo que:
Ia = 2S
Reemplazando en la fórmula de la escorrentía total acumulada Q, se obtiene:
( P  0.2S ) 2
Q
P  0.2S  S
( P  0.2S ) 2
Q
P  0.8S
Donde:
Q escorrentía total acumulada
P precipitación
108-041 44

S infiltración potencial máxima
El SCS después de estudiar un gran número de pequeñas cuencas estableció una

relación para estimar S a partir del número de curva CN, mediante la siguiente
relación:
1000
CN 
10  S
1000
S  10
N
En esta ecuación S está expresado en pulgadas, para expresarlo en centímetros, se

utiliza la siguiente expresión:
2540
S  25.4
N
Finalmente,
2
  2540 
 P  0.2 CN  25.4 
 
Q 
 2540 
P  0.8  25.4 
 CN 
2
 PxCN  508  5.08 N 
 
Q  N 
PxCN  2032  20.32CN
CN
Q
CN ( P  5.08)  508
2
CN CN ( P  20.32)  2032
Donde:
Q escorrentía total acumulada en cm
P precipitación de la tormenta en cm
108-041 45

CN número de curva
En el Cuadro Nº 23, se muestra los valores de CN para diferente uso de la tierra,

tratamiento o práctica, condición hidrológica y grupo hidrológico de suelos. Los datos
fueron elaborados para una relación Ia = 0.2S y para una condición de humedad
antecedente promedio (CHA II).
Cuadro Nº 23
Número de Curva CN
Cobertura Número de Curva

Condición
Uso de la Tierra Tratamiento o Práctica Hidrológic A B C D
a
Descuidado, en
descanso, sin Surcos rectos ----- 77 86 91 94
cultivos
Surcos rectos Pobre 72 81 88 91
Surcos rectos Buena 67 78 85 89
Cultivos Curvas de nivel Pobre 70 79 84 88
Curvas de nivel Buena 65 75 82 86
Curva de nivel y en terrazas Pobre 66 74 80 82
Curva de nivel y en terrazas Buena 62 71 78 81
Pequeños Curvas de nivel Pobre 63 74 82 85
Granos Curvas de nivel Buena 61 73 81 84
Sembríos cerrados,
Curvas de nivel Pobre 64 75 83 85
legumbres o
sembrios en rotación
Pobre 68 79 86 89
Regular 49 69 79 84
Pastizales o Buena 39 61 74 80
similares Curvas de nivel Pobre 47 67 81 88
Curvas de nivel Regular 25 59 75 83
Pradera Buena 30 58 71 78
108-041 46

Cobertura Número de Curva

Condición
Uso de la Tierra Tratamiento o Práctica Hidrológic A B C D
a
Pobre 45 66 77 83
Bosques Regular 36 60 73 79
Buena 25 55 70 77
Patios ----- 59 74 82 86
Caminos, Cieno ----- 72 82 87 89
incluyendo derecho Superficie firme ----- 74 84 90 92
de vía
La condición hidrológica se refiere a la capacidad de la superficie de la cuenca para

favorecer o dificultar el escurrimiento directo, esto se encuentra en función de la
cobertura vegetal, puede aproximarse como se muestra en el Cuadro Nº 24:
Cuadro Nº 24
Condición Hidrológica
Cobertura Vegetal Condición Hidrológica

>75% del área Buena
Entre 50% y 75% del área Regular
< 50% del área Pobre
El grupo hidrológico de suelo, define los grupos de suelos, los cuales pueden ser:
 Grupo A: (Bajo potencial de escurrimiento). Suelos que tienen altas velocidades

de infiltración cuando están mojados y consisten principalmente de arenas y
gravas profundas, con bueno a excesivo drenaje. Estos suelos tienen altas
velocidades de transmisión del agua.
 Grupo B: Suelos con moderada velocidad de infiltración cuando están mojados

y consisten principalmente de suelos con cantidades moderadas de texturas finas
y gruesas, con drenaje medio y algo profundo. Son básicamente suelos arenosos.
 Grupo C: Suelos que tienen bajas velocidades de infiltración cuando están

mojados, consisten principalmente de suelos que tienen un estrato que impide el
108-041 47

flujo del agua, son suelos con texturas finas. Estos suelos tienen bajas
velocidades de transmisión.
 Grupo D: (Alto potencial de escurrimiento). Suelos que tienen muy bajas

velocidades de infiltración cuando están mojados y consisten principalmente de
suelos arcillosos con alto potencial de hinchamiento, suelos con nivel freático
alto y permanente, suelos con estratos arcillosos cerca de su superficie, o bien,
suelos someros sobre horizontes impermeables. Estos suelos tienen muy bajas
velocidades de transmisión del agua.
La condición o estado de humedad tiene en cuenta los antecedentes de humedad de la

cuenca; determinado por la lluvia total en el período de cinco días anteriores a la
tormenta.
El SCS usa tres intervalos de condición de humedad antecedente (CHA):
 CHA-I, es el límite inferior de humedad o el límite superior de S. Hay un

mínimo potencial de escurrimiento. Los suelos de la cuenca están lo
suficientemente secos para permitir el arado o cultivos.
 CHA-II, es el promedio para el cual el SCS elaboró el Cuadro Nº 23.
 CHA-III, es el límite superior de humedad o el límite inferior de S. Hay máxima

potencia de escurrimiento. La cuenca está prácticamente saturada por lluvias
anteriores.
El SCS proporciona el Cuadro Nº 25, para estimar CHA, considerando el antecedente

de 5 días de lluvia, el cual es simplemente la suma de la lluvia, de los 5 días anteriores
al día considerado.
108-041 48

Cuadro Nº 25
Condición de Humedad Antecedente Propuesto por SCS
Precipitación Acumulada de los 5 Días Previos al Evento

Condición de Humedad
en Consideración (cm)
Antecedente (CHA)
Estación Seca Estación de Crecimiento
I (seca) Menor de 1.3 Menor de 3.5
II (Media) 1.3 a 2.5 3.5 a 5
III (Húmeda) Más de 2.5 Más de 5
Respecto al número de curva, es importante precisar que no existe valores para las
características de la cuenca existentes en el Perú; vale decir, no se ha efectuado
investigaciones en éste rubro; por lo tanto, se ha tomado como referencia el Cuadro Nº
23 y se ha ajustado ó calibrado en función a las características de la cuenca interés.
Para el estudio realizado se ha adoptado como pérdida inicial (mm), número de curva y
porcentaje impermeable, lo que se muestra en el Cuadro Nº 26.
Cuadro Nº 26
Pérdida Inicial, Número de Curva y % Impermeable - Cuenca
Características
Microcuenca Pérdida Condición Condición Grup Número
%
Inicial Humedad Hidrológica Cobertura o de de Curva
Impermeable
(mm) Antecedente Suelos
Chacapampa 0.0 II Regular Pastizales B 69 0.0
Para calcular la escorrentía directa producida por la precipitación neta, el HEC-HMS

incluye siete métodos: Clark Unit Hydrograph, Kinematic Wave, ModClark, SCS Unit
Hydrograph, Snyder Unit Hydrograph, User-Specified S-Graph y User-Specified Unit
Hydrograph.
En el estudio hidrológico para la transformación de la precipitación en escorrentía

directa, se ha empleado el método de SCS Unit Hydrograph, para lo cual ha sido
necesario determinar el tiempo de concentración (Time of concentration) y el tiempo de
108-041 49

retardo (Lag Time). El tiempo de concentración considerado es el calculado en el

método racional.
El tiempo de retardo, está en función de la siguiente expresión:
Lag Time = 0.6 Tc
Donde:
Lag Time Tiempo de retardo en minutos
Tc Tiempo de concentración en minutos
Los datos empleados en el modelamiento se muestran en el Cuadro Nº 27.
Cuadro Nº 27
Tiempo de Retardo
Transformación
SCS Unit Hydrograph
Microcuenca
Tiempo de Concentración Tiempo de Retardo
(min) (min)
Chacapampa 11.7 7.0
Para representar el flujo base el modelo ofrece cinco métodos: Bounded Recession,
Constant Monthly, Linear Reservoir, Nonlinear Boussinesq y Recession.
Modelo Meteorológico
El análisis meteorológico es realizado a través de un método meteorológico que incluye

precipitación, evapotranspiración y derretimiento de la nieve. El software HEC-HMS
proporciona siete métodos de precipitation: Frequency Storm, Gage Weights, Gridded
Precipitation, Inverse Distance, SCS Storm, Specified Hyetograph y Standard Project
Storm.
108-041 50

En el estudio hidrológico se ha empleado el método Frequency Storm, para lo cual se ha

empleado la precipitación máxima en 24 horas para
diferentes periodos de retorno
Las precipitaciones máximas en 24 horas para duraciones de 5 min, 15 min, 1 hr, 2 hr, 3
hr y 6 hr, para periodos de retorno de 2, 5, 10, 25, 50,100, 250 y 500 años, han sido
obtenidas mediante el criterio de Dyck y Peschke, según la siguiente expresión
empírica:
0.25
 D 
PD  P24 h  
 1440 
Donde:
PD lluvia máxima de duración D, en el intervalo 5´< D < 1440´
D duración de la lluvia en min.
P24h lluvia máxima diaria de 24 horas en mm.
Los resultados utilizados en el modelamiento se muestran en el Cuadro Nº 28.
Cuadro Nº 28
Precipitación Máxima en 24 horas para Diferentes Duraciones
Pmáx Duración en minutos

Probabilidad
Cuenca T 24
Excedencia
(años) horas 5 15 60 120 180 360
(%)
(mm)
50 2 26.29 6.4 8.4 11.9 14.1 15.6 18.6
20 5 32.06 7.8 10.2 14.5 17.2 19.1 22.7
10 10 35.08 8.5 11.2 15.8 18.8 20.9 24.8
Cuenca 4 25 38.30 9.3 12.2 17.3 20.6 22.8 27.1
2 50 40.38 9.8 12.9 18.2 21.7 24.0 28.6
1 100 42.25 10.3 13.5 19.1 22.7 25.1 29.9
0.4 250 44.48 10.8 14.2 20.1 23.9 26.4 31.5
108-041 51

Pmáx Duración en minutos

Probabilidad
Cuenca T 24
Excedencia
(años) horas 5 15 60 120 180 360
(%)
(mm)
0.2 500 46.03 11.2 14.7 20.8 24.7 27.4 32.5
Simulación Hidrológica
La simulación hidrológica es controlada por las especificaciones de control. Estas

especificaciones incluyen fecha y hora de inicio y fecha y hora de término de la
simulación, además de un intervalo de tiempo, el cual determina la resolución del
hidrograma resultante, producto de los cálculos obtenidos durante la corrida del
programa.
Resultados del Modelamiento
Luego de ingresar los datos de: Modelo de la Cuenca, Modelo Meteorológico y

Especificaciones de Control, se han realizado las corridas (runs) para diferentes
periodos de retorno obteniendo como resultado los caudales de máximas avenidas que
se muestran en el Cuadro Nº 29.
Cuadro Nº 29
Caudales de Máxima Avenida de las Cuencas para
Diferentes Periodos de Retorno en m3/s
Tr Caudal (m3/s)
Probabilidad (años) Chacapampa
50 2 0.60
20 5 0.70
10 10 0.80
4 25 0.90
2 50 1.00
1 100 1.00
0.4 250 1.10
0.2 500 1.10
108-041 52

Para un periodo de retorno de 500 años, los resultados se muestran en el Grafico N° 30
Grafico Nº 30
Caudal de Máxima Avenida para Periodo de Retorno de 500 años en m3/s
Microcuenca Chacapampa
En el Anexo Nº 05, se muestran los resultados obtenidos del modelamiento con el

software HEC-HMS.
108-041 53

a) Análisis de Resultados
En base a los resultados obtenidos de los caudales máximos para diferentes periodos de
retorno, por los métodos Racional y Número de Curva, se consideran los promedios de
los caudales que proporcionan un margen de seguridad, para el diseño de las estructuras
hidráulicas, como se muestra en el Cuadro Nº 31.
Cuadro Nº 31
Caudales de Diseño en m3/s
CHACAPAMPA
Periodo
Metodo Racional Metodo SCS Promedios
de Retorno 3 3 3
(m /s) (m /s) (m /s)
2 0.5 0.6 0.5
5 0.6 0.7 0.6
10 0.7 0.8 0.7
25 0.8 0.9 0.8
50 0.9 1.0 0.9
100 1.0 1.0 1.0
250 1.2 1.1 1.1
500 1.3 1.1 1.2
El caudal de diseño calculado y asumido para un periodo de retorno de 500 años, es de

1.10 m3/s. Este caudal se utilizara para el diseño de las obras complementarias y
auxiliares las cuales proporcionaran la seguridad y estabilidad de las estructuras a
construir.
6. CONCLUSIONES

 La información meteorológica empleada en el presente estudio proviene del
Servicio Nacional de Meteorología e Hidrología SENAMHI.
 La estación meteorológica utilizada en el presente estudio es:
108-041 54

Altitud
Orden Estación Este Norte Parámetros
(msnm)
01 Churcampa 566,944 8´592,274 2,780 Precipitación Total Mensual
02 Cobriza 566,979 8´610,650 1,950 Precipitación Total Mensual
03 Allcomachay 572,338 8´579,358 2,150 Precipitación Total Mensual
04 Mayoc 566,926 8,584,901 2,200 Precipitación Total Mensual
05 Nogales 534,422 8´631,037 2,800 Precipitación Total Mensual
06 Acobamba 548,828 8´579,409 3,236 Evaporación Total Mensual
Humedad Relativa
Temperatura
07 Paucarbamba 547,089 8,621,803 3,000 Evaporación Total Mensual
Humedad Relativa
Temperatura
08 Lircay 530,729 8,566,533 3,513 Evaporación Total Mensual
Humedad Relativa
Temperatura

 La precipitación total anual asignada a la zona de estudio es:
MEDIA 88.07 81.09 71.83 32.02 13.05 9.31 6.56 9.77 22.92 36.01 51.52 63.10
MAXIMA 210.29 178.57 131.88 104.60 33.05 38.49 28.28 31.97 54.31 89.12 122.76 125.85
MINIMA 35.23 8.37 7.53 0.00 0.00 0.00 0.00 0.00 0.00 0.00 3.43 7.36
 La temperatura asignada a la zona de estudio son:
Zona de Proy. 12.8 12.4 12.4 12.9 13.1 12.4 11.9 12.3 12.8 13.4 14.0 13.1 12.8
 La Humedad Relativa asignada a la zona de estudio son:
108-041 55

Zona de Proy. 75.7 77.9 77.6 71.6 68.3 65.6 64.9 63.3 66.1 67.2 67.6 73.1 69.9
 La evaporación asignada a la zona de estudio son:
Zona de Proy. 70.9 59.3 63.8 81.8 109.6 116.0 118.6 126.8 120.3 118.1 111.1 90.5 98.9
 Parámetros Geomorfológicos de la cuenca
FORMA DE CUENCA RECTANGULO ELEVACION PENDIENTE RED DE DRENAJE

ITEM MICROCUENCA AREA PERIMETRO Coeficiente de Factor de EQUIVALENTE MEDIA DE LAS ORDEN DE DENSIDAD
Compacidad Forma L l DE CUENCA CUENCAS CORRIENTES DRENAJE
2
(km ) (km) (Kc) (Ff) (km) (km) Hm‐(msnm) (%)
1 CHACAPAMPA 0.251 2.247 1.26 0.38 0.817 0.307 2,650 61.201 1 3.258
 Para el ajuste de la información a las distribuciones estadísticas teóricas se han

utilizado Gumbel, Normal, LogNormal 2 Parámetros, LogNormal 3 Parámetros,
con sus respectivas pruebas de bondad de ajuste por el método de Kolmogorov.
 La distribución de probabilidad que se ajusta mejor a los datos de precipitación

máxima en 24 horas es la NORMAL.
 Los valores de precipitación máxima en 24 horas para diferentes periodos de

retorno, para el cálculo de máximas avenidas se muestra a continuación:
RETORNO MAX 24h
(Años) (mm )
2 26.29
5 32.06
10 35.08
25 38.30
50 40.38
100 42.25
108-041 56

RETORNO MAX 24h
(Años) (mm )
250 44.48
500 46.03
 El método utilizado para determinar el caudal de máxima avenida fue el Método

Racional y del SCS.
 Los caudales de máximas avenidas para diferentes periodos de retorno, obtenidos

mediante los métodos utilizados son:
CHACAPAMPA
Periodo
Metodo Racional Metodo SCS Promedios
de Retorno 3 3 3
(m /s) (m /s) (m /s)
2 0.5 0.6 0.5
5 0.6 0.7 0.6
10 0.7 0.8 0.7
25 0.8 0.9 0.8
50 0.9 1.0 0.9
100 1.0 1.0 1.0
250 1.2 1.1 1.1
500 1.3 1.1 1.2
108-041 57
ANEXOS

Anexo 1:
Registros Históricos de
Precipitación
Temperatura
Humedad Relativa
Evaporación
Precipitación Máxima en 24
horas

PRECIPITACIÓN TOTAL MENSUAL (mm)
REGISTRO HISTÓRICO
Estación : CHURCAMPA
Este : 566,944.02 FUENTE : ELECTROANDES
Norte : 8'592,274.23
Altitud : 2780 m.s.n.m
AÑO ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC TOTAL
1965 93.4 99.9 97.8 16.7 5.6 0.0 23.3 0.0 53.9 55.9 63.0 101.8 611.3
1966 99.3 132.8 1.7 8.7 11.0 23.6 95.7 84.1 456.9
1967 74.4 39.9 39.4 12.3 41.8 84.3 292.1
1968 99.1 108.3 30.5 6.5 7.9 9.9 9.5 271.7
1969 54.0 13.3 8.2 10.5 14.2 36.3 62.9 75.9 85.5 360.8
1970 161.6 96.8 97.0 70.9 29.1 9.2 22.8 2.7 47.0 39.4 40.2 115.4 732.1
1971 127.7 147.5 125.9 32.1 24.1 18.9 0.8 7.1 32.0 150.4 666.5
1972 120.0 42.1 104.8 19.7 23.9 10.9 10.3 19.7 37.1 39.2 60.1 487.8
1973 140.7 149.2 114.6 65.5 17.5 4.5 23.7 33.9 33.7 56.3 114.3 119.1 873.0
1974 212.2 213.4 145.2 32.9 7.5 9.9 2.8 24.1 7.6 39.5 4.1 46.3 745.5
1975 164.5 99.0 101.1 32.7 39.4 2.7 2.3 1.5 28.6 58.9 48.5 147.0 726.2
1976 132.1 152.7 95.8 26.2 16.5 34.6 3.0 9.1 62.7 24.1 11.1 67.2 635.1
1977 89.8 134.1 41.2 20.1 9.1 1.5 7.6 2.2 41.8 29.1 126.6 81.2 584.3
1978 251.3 80.1 81.7 54.5 10.3 21.3 0.0 0.0 21.8 38.0 55.3 27.4 641.7
1979 42.1 85.4 93.8 55.8 28.5 0.0 33.8 10.3 10.6 25.8 58.5 88.2 532.8
1980 88.1 53.0 116.1 19.6 24.8 9.0 10.1 6.0 25.2 90.3 37.8 53.7 533.7
1981 111.6 125.3 47.7 28.3 0.0 0.0 0.0 27.5 62.8 106.5 95.4 140.7 745.8
1982 96.5 141.5 85.9 53.7 10.4 6.4 7.5 38.2 25.8 50.5 146.7 42.7 705.8
1983 85.5 46.2 77.7 45.1 3.0 32.1 32.1 11.4 26.3 41.6 40.6 41.0 482.6
1984 229.3 212.4 59.6 17.2 0.0 36.1 5.0 35.5 0.0 0.0 83.3 85.7 764.1
1985 92.5 92.2 107.8 63.0 39.5 12.4 0.0 0.0 28.9 15.9 17.8 8.8 478.8
1986 119.1 175.3 157.6 125.0 15.5 0.0 9.5 34.0 64.9 30.4 31.8 59.1 822.2
1987 111 4
111.4 63 0
63.0 67 5
67.5 18 1
18.1 30 5
30.5 13 1
13.1 26 2
26.2 00
0.0 17 2
17.2 62 8
62.8 75 3
75.3 61 5
61.5 546 6
546.6
1988 122.4 45.2 72.2 47.1 28.7 4.1 0.0 0.0 15.3 30.6 38.9 66.7 471.2
1989 53.6 52.7 95.0 26.3 16.9 5.7 0.0 16.0 16.9 38.3 94.5 45.1 461.0
1990 52.7 21.1 35.7 20.6 13.2 46.0 4.7 35.0 35.0 90.0 110.0 130.0 594.0
1991 78.0 10.0 48.3 21.9 14.6 2.0 29.9 29.5 26.9 40.8 301.9
1992 44.7 44.4 54.1 7.2 0.0 26.4 4.8 26.7 13.5 38.5 50.8 57.5 368.6
1993 107.2 92.1 9.0 43.9 26.0 8.4 7.8 34.4 42.9 46.8 78.2 79.0 575.7
1994 72.9 69.5 80.5 46.5 13.6 5.6 0.3 7.8 10.5 1.5 27.1 91.9 427.7
1995 89.5 117.3 84.3 30.8 14.5 15.3 17.8 0.0 23.4 31.0 65.7 86.0 575.6
1996 103.3 109.3 116.3 61.8 0.6 2.2 0.5 4.8 12.8 36.6 61.3 65.8 575.3
1997 93.0 76.7 66.5 31.9 10.0 1.4 0.1 18.5 22.9 40.4 61.7 43.9 467.0
1998 45.5 75.2 60.1 0.0 3.3 7.3 9.0 4.5 4.2 49.5 45.6 34.2 338.4
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
MEDIA 109.56 98.58 85.45 38.17 16.24 11.35 9.33 13.47 27.28 43.26 60.47 75.52 554.52
MÁXIMA 251.30 213.40 157.60 125.00 39.50 46.00 33.80 38.20 64.90 106.50 146.70 150.40 873.00
MÍNIMA 42.10 10.00 9.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 4.10 8.80 271.70
DESV. EST. 50.37 50.43 32.50 23.56 11.77 12.11 9.72 13.04 17.23 23.45 33.77 35.14 156.12
Fuente: SENAMHI
REGISTRO HISTÓRICO
Norte : 8'592,274.23
PRECIPITACIÓN TOTAL MENSUAL HISTÓRICA (mm)

300
MEDIA MÁXIMA MÍNIMA
250
PRECIPITACIÓN (mm)
200
150
100
50
0
ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : COBRIZA
Norte : 8'610,650.21
1965 69.7 91.4 64.4 19.4 0.5 0.0 15.4 0.0 20.8 29.7 32.5 84.5 428.3
1966 48.0 75.8 81.2 16.2 50.3 116.0 64.3 86.8 538.6
1967 88.5 85.7 8.8 0.0 1.9 6.1 7.1 19.2 23.1 240.4
1968 85.1 51.7 15.2 1.2 0.0 8.3 11.4 39.0 60.0 271.9
1969 36.0 45.0 49.1 40.2 10.1 7.2 8.7 3.5 17.8 33.9 43.5 28.8 323.8
1970 110.0 29.1 46.1 35.9 9.9 3.7 10.6 0.0 19.6 23.5 32.2 50.9 371.5
1971 59.7 81.2 91.7 37.3 11.0 8.3 0.0 13.2 11.2 19.4 37.1 138.0 508.1
1972 151.0 61.3 165.6 79.0 17.2 0.1 13.9 9.1 13.5 40.7 38.8 52.3 642.5
1973 104.0 130.0 147.6 67.5 17.2 0.0 11.7 29.5 29.9 71.4 41.9 188.0 838.7
1974 181.0 169.0 120.7 62.5 0.0 6.0 0.0 31.9 9.5 29.3 35.2 45.3 690.4
1975 338.0 127.0 166.7 8.6 22.7 8.6 0.0 20.6 24.7 71.2 46.4 109.0 943.5
1976 140.0 106.0 126.6 6.0 5.0 40.2 5.0 15.2 43.3 12.1 16.0 49.0 564.4
1977 103.0 183.0 65.5 13.0 34.5 15.0 18.1 0.0 20.3 21.2 154.1 111.0 738.7
1978 98.9 104.0 80.3 48.4 13.1 0.8 0.0 0.0 20.2 41.0 34.5 134.0 575.2
1979 113.0 118.0 150.1 59.9 5.8 0.0 6.9 2.7 27.3 12.9 29.5 65.9 592.0
1980 59.9 74.4 131.9 33.9 0.0 0.0 20.1 11.6 13.7 149.1 2.0 496.6
1981 35.1 41.8 33.0 18.4 19.1 9.5 0.0 30.5 64.2 111.3 86.3 449.2
1982 41.3 131.0 59.2 31.5 28.0 19.1 10.0 12.0 29.0 49.5 85.0 34.0 529.6
1983 62.0 53.1 34.2 50.4 15.6 61.4 9.8 6.9 32.0 12.5 11.2 64.7 413.8
1984 92.4 158.0 53.0 34.7 16.1 21.3 10.4 22.1 10.1 47.3 43.0 48.1 556.5
1985 67.6 90.5 83.0 50.8 19.7 4.6 4.6 18.7 28.6 61.0 45.4 81.2 555.7
1986 98.6 172.0 174.2 59.1 17.9 2.4 7.8 11.6 21.8 9.7 44.3 96.7 716.1
1987 112 0
112.0 26 5
26.5 31 0
31.0 16 4
16.4 00
0.0 28 4
28.4 00
0.0 31 0
31.0 36 9
36.9 77 2
77.2 127 0
127.0 486 4
486.4
1988 160.0 91.4 108.7 80.1 8.5 0.0 0.0 0.0 59.0 64.4 21.3 197.0 790.4
1989 123.0 125.0 337.2 67.2 9.0 18.9 0.0 0.8 64.2 112.1 857.4
1990 169.0 11.5 32.1 20.1 28.6 115.0 0.0 12.7 45.7 120.7 114.7 236.0 906.1
1991 114.0 82.2 153.9 33.3 55.7 62.1 0.0 0.2 61.0 89.7 84.6 35.1 771.8
1992 93.6 84.8 98.6 22.4 0.0 24.0 0.0 62.0 10.1 35.4 64.6 57.7 553.2
1993 137.0 97.4 140.7 41.0 48.6 19.5 1.3 33.5 29.1 77.1 54.0 205.0 884.2
1994 195.0 89.7 91.0 71.2 11.7 0.0 0.0 3.5 10.9 34.0 76.6 56.0 639.6
1995 164.0 88.8 128.9 30.1 34.3 1.2 1.3 3.3 38.9 23.2 84.8 92.4 691.2
1996 219.0 119.0 128.8 62.6 8.5 2.6 0.0 7.2 41.9 36.8 65.9 104.0 796.3
1997 149.0 161.0 78.5 24.0 3.9 4.8 0.0 34.9 39.2 40.6 90.6 40.6 667.1
1998 185.0 96.6 83.0 31.3 0.4 28.8 0.0 3.0 3.6 35.7 37.4 144.0 648.8
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
MEDIA 117.75 99.21 102.54 39.46 16.16 14.70 5.88 12.66 26.94 49.74 54.97 91.64 608.18
MÁXIMA 338.00 183.00 337.20 80.10 55.70 115.00 28.40 62.00 64.20 149.10 154.10 236.00 943.50
MÍNIMA 35.10 11.50 26.50 6.00 0.00 0.00 0.00 0.00 3.60 9.70 2.00 23.10 240.40
DESV. EST. 61.81 41.60 60.84 20.94 14.62 24.31 7.26 14.10 16.06 34.97 32.87 55.28 180.76
Fuente: SENAMHI
REGISTRO HISTÓRICO
Estación : COBRIZA
Norte : 8'610,650.21

400
350
300
PRECIPITACIÓN (mm)
250
200
150
100
50
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : ALLCOMANCHAY
Longitud : 572,338.89 FUENTE : ELECTROANDES
Latitud : 8'579,358.51
Altitud : 2150 m.s.n.m.
1970 102.3 40.1 53.8 45.1 0.0 0.4 11.0 0.0 20.5 11.1 64.4 348.7
1971 98.0 101.1 63.9 31.0 3.8 3.1 1.4 4.5 3.1 33.5 20.2 74.5 438.1
1972 57.6 14.4 66.2 2.3 1.8 1.1 10.1 2.6 15.6 12.9 11.3 34.4 230.3
1973 95.0 69.6 72.8 36.1 27.5 9.5 6.7 12.8 30.2 26.3 57.2 88.1 531.8
1974 108.4 88.7 115.4 30.0 0.0 4.0 0.0 8.1 2.6 7.5 25.3 33.9 423.9
1975 85.4 67.8 57.4 9.3 16.0 0.0 0.0 0.2 19.2 26.9 22.4 86.8 391.4
1976 80.7 113.3 59.0 33.7 12.4 7.0 0.0 5.1 39.8 0.3 5.4 41.4 398.1
1977 31.3 101.3 36.9 13.6 15.5 0.0 4.5 1.4 13.1 18.2 64.7 61.6 362.1
1978 70.8 70.4 63.0 36.4 1.8 5.4 0.0 0.0 19.3 20.3 57.2 52.6 397.2
1979 63.8 96.6 104.7 13.4 18.6 0.0 3.8 17.6 7.2 5.1 42.5 58.8 432.1
1980 39.2 34.4 67.1 24.2 14.5 4.7 5.1 0.0 21.1 76.0 29.5 21.4 337.2
1981 68.9 109.4 31.1 12.3 0.0 0.0 0.0 16.8 70.0 76.1 83.3 49.5 517.4
1982 73.1 67.9 39.9 26.4 0.0 4.8 14.7 42.0 17.1 81.0 24.8 19.3 411.0
1983 146.6 44.8 48.6 48.9 3.9 13.0 6.7 21.1 11.7 24.5 17.7 28.2 415.7
1984 133.0 117.9 80.4 56.9 5.3 8.7 3.2 8.6 0.0 35.7 20.6 96.2 566.5
1985 102.8 56.3 60.0 70.5 22.3 1.0 0.0 0.0 36.5 11.6 18.8 37.4 417.2
1986 67.7 109.2 108.6 58.5 17.2 0.0 0.0 15.6 17.6 9.6 24.5 44.5 473.0
1987 93.4 37.6 23.6 4.6 17.5 3.0 9.1 1.8 7.8 40.6 42.3 42.8 324.1
1988 88.1 93.4 98.1 32.5 19.5 0.0 0.0 0.0 21.4 4.9 36.9 106.7 501.5
1989 63.6 67.9 49.2 12.4 6.3 9.3 0.0 0.0 0.0 3.9 33.8 49.5 295.9
1990 28.5 15.0 20.2 27.0 0.7 33.9 0.0 9.8 23.5 23.7 43.7 4.9 230.9
1991 30.6 41.4 85.0 25.9 6.3 12.5 0.1 0.0 17.1 24.8 33.8 49.5 327.0
1992 38.4 21.6 28.0 6.2 0.0 12.9 0.0 25.9 1.3 16.6 32.0 49.5 232.4
1993 67.8 31.8 33.2 20.2 7.3 4.5 0.0 10.8 23.2 18.4 30.6 49.8 297.6
1994 55.9 50.1 31.1 15.9 3.0 11.0 1.0 17.1 17.8 33.8 31.8 268.5
1995 75.6 93.4 44.8 9.7 0.8 0.0 6.9 9.4 8.8 31.1 45.3 30.0 355.8
1996 20.1 50.4 36.8 44.4 0.0 0.0 0.0 1.9 3.6 17.2 15.8 37.4 227.6
1997 59.9 71.9 19.6 14.0 0.0 0.0 0.0 4.0 8.0 8.8 45.3 20.9 252.4
1998 22.9 40.5 30.2 1.5 5.6 0.8 0.0 0.0 2.0 21.0 23.6 27.3 175.4
1999
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
MEDIA 71.36 66.14 56.16 26.31 7.85 4.99 3.25 7.62 16.35 24.65 32.88 48.04 364.86
MÁXIMA 146.60 117.90 115.40 70.50 27.50 33.90 14.70 42.00 70.00 81.00 83.30 106.70 566.50
MÍNIMA 20.10 14.40 19.60 1.50 0.00 0.00 0.00 0.00 0.00 0.30 5.40 4.90 175.40
DESV. EST. 31.64 31.26 27.13 18.02 8.22 7.15 4.42 9.85 14.91 20.82 17.42 24.21 101.70
Fuente: SENAMHI
REGISTRO HISTÓRICO
Latitud : 8'579,358.51

160
140
120
PRECIPITACIÓN (mm)
100
80
60
40
20
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : NOGALES
Latitud : 8'631,037.13
1965 84.7 165.9 110.9 35.4 11.0 0.0 41.8 43.8 125.6 77.5 95.7 96.2 888.5
1966 96.1 138.4 46.2 82.6 50.9 0.6 10.9 22.3 22.5 138.5 88.8 71.7 769.5
1967 110.3 2.6 46.1 78.6 38.2 91.3 367.1
1968 100.4 125.9 113.4 26.5 8.6 12.5 18.9 50.5 24.6 117.2 131.4 729.9
1969 83.2 97.0 100.4 51.3 3.5 16.3 4.6 15.1 23.6 60.9 64.2 122.3 642.4
1970 215.1 94.4 122.2 85.5 19.1 10.5 41.4 5.7 62.2 57.8 45.2 109.6 868.7
1971 133.2 176.3 157.0 81.3 24.2 9.6 8.7 40.2 12.4 59.0 82.0 131.7 915.6
1972 177.1 114.8 147.5 72.2 18.5 4.3 29.4 26.6 39.1 51.3 90.3 103.9 875.0
1973 196.3 241.4 160.3 48.4 20.4 2.8 32.6 23.4 39.7 79.0 40.2 884.5
1974 0.0 8.9 6.9 44.0 32.1 17.1 30.4 10.0 149.4
1975 18.5 136.1 114.8 25.9 51.3 7.4 1.8 26.6 54.0 75.6 52.2 122.7 686.9
1976 93.7 118.2 108.3 36.1 36.5 35.2 16.8 26.5 40.4 66.6 31.4 52.6 662.3
1977 61.7 159.7 83.7 42.0 35.8 12.0 9.8 3.4 49.8 36.3 68.2 51.2 613.6
1978 176.5 89.0 100.3 39.2 9.8 6.5 3.1 2.5 59.9 34.7 53.0 59.1 633.6
1979 101.5 95.5 80.2 47.1 26.5 30.0 33.4 27.8 110.5 54.9 607.4
1980 102.0 150.3 146.7 26.7 13.8 0.0 10.0 42.6 117.0 87.3 57.5 753.9
1981 200.7 159.3 81.1 31.0 0.0 3.4 0.0 45.6 51.6 88.4 98.7 94.9 854.7
1982 163.5 127.5 109.6 58.7 0.0 3.6 10.0 39.5 25.7 64.1 54.9 56.1 713.2
1983 89.8 72.4 89.3 41.2 12.6 20.0 10.0 14.8 61.7 51.5 19.8 71.7 554.8
1984 106.0 118.3 45.7 0.0 16.0 25.3 69.5 380.8
1985 25.0 56.6 54.1 18.4 13.1 11.4 0.0 14.8 43.6 32.8 43.2 125.4 438.4
1986 102.3 203.0 167.1 59.0 3.4 0.0 25.5 16.7 14.6 24.6 14.6 44.8 675.6
1987 115.7 43.3 39.9 29.8 44.8 10.5 23.6 0.0 36.7 71.8 36.7 70.9 523.7
1988 191.7 130.0 119.6 19.7 29.0 3.4 2.7 0.0 40.7 50.7 60.4 97.6 745.5
1989 130.0 97.0 163.1 78.2 25.5 15.3 8.1 11.5 32.8 18.2 579.7
1990 117.4 68.4 75.2 60.3 9.0 65.3 7.9 0.0 25.8 162.6 105.5 139.4 836.8
1991 62.3 51.4 50.8 0.0 3.2 32.6 2.5 0.0 77.5 45.1 56.6 33.1 415.1
1992 72.5 71.4 86.7 12.6 24.2 7.8 22.5 26.8 83.4 31.1 38.2 477.2
1993 205.0 130.9 110.7 44.4 64.5 3.7 10.7 28.8 73.4 55.0 138.4 128.5 994.0
1994 182.8 166.6 127.4 70.1 8.3 7.7 0.0 3.4 23.9 89.7 60.6 121.6 862.1
1995 108.1 159.4 133.7 44.1 9.4 9.8 8.9 8.4 27.6 61.0 30.2 75.6 676.2
1996 86.3 192.1 178.1 64.0 7.2 0.0 3.0 14.0 51.4 65.7 60.3 39.9 762.0
1997 159.2 237.7 124.3 51.9 41.1 4.2 5.1 32.6 42.1 32.1 42.4 157.7 930.4
1998 118.4 134.3 124.1 15.0 2.2 17.6 22.5 62.9 78.0 134.2 709.2
1999 103.3 160.1 100.9 26.4 10.2 14.0 5.8 102.3 35.9 86.2 54.6 699.7
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
MEDIA 120.30 130.13 110.48 44.53 19.97 11.11 12.32 19.88 44.10 63.31 63.06 84.12 682.21
MÁXIMA 215.10 241.40 178.10 85.50 64.50 65.30 41.80 50.50 125.60 162.60 138.40 157.70 994.00
MÍNIMA 18.50 43.30 39.90 0.00 0.00 0.00 0.00 0.00 12.40 17.10 14.60 10.00 149.40
DESV. EST. 50.50 50.28 35.49 22.21 17.47 13.42 11.76 15.10 24.24 33.18 29.66 37.89 187.52
Fuente: SENAMHI
REGISTRO HISTÓRICO
Latitud : 8'579,358.51

300
250
PRECIPITACIÓN (mm)
200
150
100
50
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : ACOBAMBA
Longitud : 12° 51' S Distrito : ACOBAMBA
Latitud : 74° 33' W Provincia : ACOBAMBA
Altitud : 3236 m.s.n.m. Región : HUANCAVELICA
1965 84.7 84.1 124.1 51.0 55.7 0.0 2.9 7.7 86.3 19.7 38.0 107.7 661.9
1966 30.4 73.8 87.8 11.9 65.9 0.0 0.0 0.0 24.2 115.3 72.1 481.4
1967 93.0 162.0 150.4 58.9 42.6 3.2 28.0 25.2 22.4 104.8 55.6 79.0 825.1
1968 105.6 68.6 155.0 13.0 5.8 19.0 16.4 68.3 28.0 98.0 73.8 119.5 771.0
1969 106.2 70.6 118.2 64.2 8.8 6.2 23.4 26.4 90.0 122.2 98.4 89.8 824.4
1970 300.8 137.8 86.4 80.6 36.2 1.2 34.8 18.0 119.6 29.4 39.2 114.4 998.4
1971 111.6 135.5 91.7 46.4 13.3 11.7 13.8 1.7 8.8 54.7 50.6 107.1 646.9
1972 318.3 60.9 185.8 46.6 2.2 8.3 24.9 0.5 31.1 55.1 47.6 53.2 834.5
1973 164.9 238.5 157.5 64.2 5.6 23.6 11.1 21.6 31.6 95.6 81.8 119.4 1015.4
1974 283.7 223.8 163.4 47.7 4.0 17.5 0.0 54.9 21.9 49.3 41.1 69.5 976.8
1975 137.8 80.7 95.0 42.3 72.6 3.1 12.5 31.2 76.4 71.7 84.9 86.5 794.7
1976 150.7 161.9 117.0 18.1 45.0 49.7 20.3 26.0 208.6 2.5 26.0 94.5 920.3
1977 111.5 157.5 171.6 12.0 18.6 0.0 1.6 5.8 54.2 37.2 251.0 92.2 913.2
1978 106.2 116.2 61.4 80.2 5.4 9.8 4.0 2.4 69.2 77.6 76.8 63.0 672.2
1979 68.8 107.4 158.4 31.0 23.2 0.0 41.0 25.4 42.2 36.4 94.6 65.8 694.2
1980 110.2 106.6 0.0 21.8 1.4 4.6 9.0 35.0 125.6 50.7 103.2 568.1
1981 152.5 188.0 118.6 32.5 14.2 5.2 0.0 39.3 117.2 160.7 139.2 135.6 1103.0
1982 163.3 159.9 95.8 44.3 0.0 7.1 0.0 11.0 16.9 43.5 541.8
1983 0.0
1984 0.0
1985 0.0
1986 0.0
1987 61.9 26.3 31.2 15.8 40.6 17.3 21.1 91.6 48.2 102.7 456.7
1988 257.7 159.9 216.2 80.3 40.3 0.0 0.0 0.0 20.1 50.5 27.8 49.7 902.5
1989 97.5 92.0 64.2 23.6 54.9 33.6 0.0 25.4 13.6 52.0 17.6 4.6 479.0
1990 59.1 16.3 17.2 6.0 28.5 55.5 12.4 16.7 18.8 65.7 188.9 90.7 575.8
1991 19.9 62.1 71.7 11.8 12.9 26.4 5.7 0.0 14.3 38.9 20.8 19.1 303.6
1992 3.2 12.4 7.0 5.1 7.5 20.1 10.1 50.8 33.1 149.3
1993 124.7 87.6 57.4 22.8 16.0 0.0 10.7 26.5 13.7 23.7 383.1
1994 84.5 94.3 35.2 32.7 1.2 1.4 0.0 0.0 12.5 14.5 19.0 31.9 327.2
1995 92.8 89.0 66.3 7.3 0.0 4.6 9.9 8.2 32.1 35.1 53.0 53.3 451.6
1996 108.8 209.5 127.1 49.9 1.1 3.4 0.0 16.5 18.1 62.4 47.7 68.3 712.8
1997 135.6 110.0 62.3 42.3 14.7 0.0 7.4 29.9 54.2 52.6 101.1 87.3 697.4
1998 74.1 111.4 85.0 28.7 3.6 10.5 0.0 10.4 19.5 96.2 42.8 117.9 600.1
1999 147.8 163.6 65.8 33.9 2.0 16.8 6.5 0.0 47.7 14.0 86.9 70.0 655.0
2000 147.9 211.0 147.2 10.8 20.6 26.6 32.6 4.9 7.9 55.5 27.6 133.1 825.7
2001 215.8 49.6 110.5 34.2 54.4 4.9 38.3 17.7 38.6 40.0 73.7 114.0 791.7
2002 71.5 210.2 116.6 50.4 37.2 1.4 23.2 22.8 55.8 71.4 96.1 125.6 882.2
2003 80.6 134.9 113.2 80.7 8.2 0.9 0.0 54.9 28.4 11.6 35.6 132.4 681.4
2004 95.1 141.1 45.3 24.3 20.7 20.2 15.0 7.5 23.4 38.1 43.5 151.5 625.7
2005 71.5 51.0 83.3 19.8 12.2 2.4 11.7 6.7 11.8 116.8 38.1 141.3 566.6
2006 141.5 91.0 121.1 55.0 3.2 2.8 40.4 7.9 56.4 104.5 74.8 698.6
2007 108.2 68.0 152.5 88.6 40.9 0.0 7.0 2.0 47.1 74.0 27.2 109.7 725.2
2008 179.1 100.6 50.9 9.2 51.3 8.7 4.7 8.0 11.6 64.4 28.9 80.8 598.2
2009 120.4 164.3 68.3 30.4 18.1 3.4 5.9 18.4 19.8 30.0 118.7 115.4 713.1
2010 202.1 108.5 104.2 55.4 3.8 474.0
2011 239.9 256.3 171.4 73.2 10.1 7.6 11.8 16.8 28.2 76.1 88.4 109.0 1088.8
2012 102.0 212.3 80.6 127.2 33.1 19.6 3.4 4.0 21.4 37.7 45.0 164.2 850.5
2013 138.5 91.1 143.3 13.9 19.3 4.5 6.8 48.4 8.4 474.2
MEDIA 130.00 123.45 104.18 39.75 22.37 10.26 11.70 18.83 39.06 61.15 67.45 91.53 631.29
MÁXIMA 318.30 256.30 216.20 127.20 72.60 55.50 41.00 68.30 208.60 160.70 251.00 164.20 1103.00
MÍNIMA 3.20 12.40 7.00 0.00 0.00 0.00 0.00 0.00 7.90 2.50 17.60 4.60 0.00
DESV. EST. 69.70 59.35 46.95 27.42 19.62 12.70 12.09 17.28 38.40 35.43 47.49 35.89 278.20
Fuente: SENAMHI
REGISTRO HISTÓRICO
350
300
250
PRECIPITACIÓN (mm)
200
150
100
50
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : PAUCARBAMBA
Longitud : 12° 28' S Distrito : CHINCHIHUASI
Latitud : 74° 34' W Provincia : CHURCAMPA
1965 77.9 101.5 134.3 56.5 18.3 2.2 19.5 53.3 168.3 76.2 13.5 103.0 824.5
1966 77.8 111.1 105.2 39.0 55.7 0.0 4.6 11.7 17.3 102.9 132.2 99.4 756.9
1967 122.6 156.3 244.9 66.9 39.5 11.3 18.0 43.1 26.0 85.7 37.7 120.5 972.5
1968 126.0 114.7 128.5 17.0 18.7 6.2 14.1 70.0 21.4 105.2 85.0 80.9 787.7
1969 70.1 87.9 109.2 55.1 0.0 9.0 4.0 24.9 37.8 48.1 50.8 120.0 616.9
1970 155.9 83.5 120.1 31.0 11.8 0.0 0.0 56.0 18.0 16.8 60.0 14.0 567.1
1971 129.6 209.1 253.7 80.6 32.1 26.0 13.8 20.8 23.5 34.9 29.9 102.9 956.9
1972 111.6 75.5 115.5 86.8 35.0 2.8 13.7 18.8 14.4 61.0 71.2 44.5 650.8
1973 257.5 124.3 145.9 62.7 10.5 32.4 76.1 35.4 52.6 111.0 60.6 175.1 1144.1
1974 197.1 187.7 164.6 70.5 0.0 11.0 9.2 61.7 15.6 32.4 11.6 76.8 838.2
1975 129.1 96.9 135.7 35.5 55.0 14.8 0.0 5.2 43.7 55.7 26.8 88.2 686.6
1976 143.6 90.2 120.2 19.8 43.4 25.4 10.0 32.4 104.4 8.0 20.4 84.0 701.8
1977 90.1 100.4 132.9 42.4 16.2 37.9 68.9 20.0 29.1 24.7 60.1 125.8 748.5
1978 220.3 122.4 102.2 83.7 0.0 0.0 0.0 0.0 20.0 40.5 29.6 26.2 644.9
1979 56.2 50.8 98.0 13.0 4.8 0.0 8.8 0.0 0.0 13.3 59.3 16.1 320.3
1980 188.8 159.7 0.0 5.8 0.0 30.5 53.9 66.8 69.5 89.0 26.8 690.8
1981 53.2 166.4 235.2 136.2 99.1 7.8 45.8 75.8 124.7 146.3 326.3 187.3 1604.1
1982 0.0
1983 0.0
1984 0.0
1985 0.0
1986 0.0
1987 00
0.0
1988 0.0
1989 0.0
1990 0.0
1991 0.0
1992 0.0
1993 0.0
1994 0.0
1995 0.0
1996 198.9 283.2 137.9 109.2 24.9 14.6 3.5 32.8 60.0 72.0 95.0 155.2 1187.2
1997 245.5 138.0 137.1 43.5 30.7 14.9 0.0 50.2 81.3 95.4 113.6 136.8 1087.0
1998 197.6 186.5 196.1 52.1 3.9 18.3 0.0 21.8 22.4 81.9 56.0 119.4 956.0
1999 212.3 224.7 170.6 79.0 50.0 0.0 16.9 1.9 88.3 65.1 83.5 116.3 1108.6
2000 199.2 255.4 231.6 57.8 46.3 23.1 16.8 14.7 18.2 66.4 68.6 129.5 1127.6
2001 311.0 265.0 261.6 65.4 97.3 16.7 41.0 39.7 88.4 112.7 117.2 143.7 1559.7
2002 139.4 321.2 241.3 176.7 46.8 11.5 114.0 80.1 87.6 91.1 126.1 162.9 1598.7
2003 128.9 314.4 262.1 70.7 33.6 0.0 9.2 71.6 107.8 39.5 19.0 220.3 1277.1
2004 154.4 316.7 235.6 73.3 54.9 71.3 88.4 54.8 72.8 138.0 108.8 248.2 1617.2
2005 98.9 102.4 169.5 52.0 9.4 0.0 32.4 17.4 42.3 180.0 56.6 205.0 965.9
2006 226.2 188.3 218.3 109.2 3.9 49.5 3.0 59.1 80.3 123.5 142.2 176.3 1379.8
2007 163.4 120.2 254.1 99.8 21.1 12.4 34.1 20.3 44.1 120.2 80.0 135.9 1105.6
2008 345.1 306.8 165.9 56.7 38.5 9.1 2.3 9.6 38.4 103.2 91.4 173.9 1340.9
2009 211.7 198.3 206.2 135.8 28.4 12.9 60.3 77.9 48.3 103.3 190.6 268.2 1541.9
2010 275.3 183.8 298.1 85.9 843.1
2011 286.7 348.1 366.5 158.5 41.4 11.4 29.2 5.0 64.4 126.5 116.6 192.0 1746.3
2012 304.5 156.7 165.0 36.6 41.1 15.4 17.3 73.3 66.2 108.3 251.4 1235.8
2013 202.6 174.5 204.1 50.9 48.0 27.2 60.1 13.2 780.6
MEDIA 170.17 179.99 183.40 72.52 31.22 15.32 24.35 35.80 53.37 79.31 82.95 131.11 734.11
MÁXIMA 345.10 348.10 366.50 176.70 99.10 71.30 114.00 80.10 168.30 180.00 326.30 268.20 1746.30
MÍNIMA 53.20 50.80 98.00 0.00 0.00 0.00 0.00 0.00 0.00 8.00 11.60 14.00 0.00
DESV. EST. 75.37 84.71 64.72 42.72 24.60 16.24 28.33 24.98 37.91 41.47 60.50 67.07 557.70
Fuente: SENAMHI
REGISTRO HISTÓRICO
400
350
300
PRECIPITACIÓN (mm)
250
200
150
100
50
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : LIRCAY
Longitud : 76° 43' W Distrito : LIRCAY
Latitud : 10° 58' S Provincia : ANGARAES
1965 0.0
1966 0.0
1967 0.0
1968 0.0
1969 0.0
1970 0.0
1971 0.0
1972 0.0
1973 0.0
1974 0.0
1975 0.0
1976 0.0
1977 0.0
1978 0.0
1979 0.0
1980 0.0
1981 0.0
1982 0.0
1983 0.0
1984 0.0
1985 0.0
1986 0.0
1987 100 1
100.1 54 5
54.5 60 4
60.4 86 1
86.1 77 9
77.9 16 6
16.6 97
9.7 12 2
12.2 04
0.4 56 7
56.7 92 2
92.2 59 3
59.3 626 1
626.1
1988 138.5 137.0 169.2 64.1 3.7 2.3 0.0 0.0 0.0 86.5 30.3 104.8 736.4
1989 182.7 115.7 220.5 83.1 19.6 18.6 3.0 23.8 34.5 55.3 42.1 33.5 832.4
1990 140.6 20.4 63.3 53.4 24.1 88.8 10.5 36.4 50.2 66.0 147.3 701.0
1991 105.3 94.3 105.0 29.5 30.9 44.0 7.7 2.7 24.2 73.6 56.8 44.1 618.1
1992 70.1 73.0 53.8 47.2 0.0 24.4 24.6 42.3 20.4 72.4 25.2 40.8 494.2
1993 239.5 107.6 103.4 96.7 36.9 13.2 28.0 19.7 25.8 67.5 138.5 137.5 1014.3
1994 0.0
1995 140.6 154.5 110.2 26.0 15.3 0.0 5.0 7.0 22.1 37.7 77.8 41.2 637.4
1996 131.5 161.8 120.4 52.1 8.4 0.0 0.0 33.6 27.8 55.4 37.2 88.0 716.2
1997 203.9 139.6 66.1 72.2 8.0 1.9 0.0 33.1 72.8 35.6 100.2 154.9 888.3
1998 193.0 115.8 100.0 71.0 0.0 12.1 0.0 4.6 15.1 69.2 69.4 95.0 745.2
1999 94.4 149.6 103.8 71.9 20.2 9.4 29.7 0.0 13.7 49.1 30.6 68.0 640.4
2000 175..4 204.2 84.6 14.3 34.5 22.1 61.9 39.6 6.7 127.0 20.5 133.7 749.1
2001 220.1 119.7 132.6 43.7 49.9 6.4 25.9 20.1 54.4 44.8 72.6 116.9 907.1
2002 116..4 230.8 165.8 68.0 44.6 6.5 41.7 16.4 51.5 120.5 90.5 169.2 1005.5
2003 139.4 193.9 180.8 61.5 53.0 0.4 4.2 37.4 21.1 27.2 60.8 116.7 896.4
2004 92.4 158.9 100.9 34.7 16.9 37.3 10.9 16.4 32.5 29.9 46.7 112.8 690.3
2005 71.8 91.1 143.8 35.7 25.0 1.4 15.6 5.1 34.3 71.3 27.4 113.4 635.9
2006 123.8 109.1 120.9 43.7 1.2 8.4 1.9 44.9 16.7 49.5 77.4 122.4 719.9
2007 124.1 71.6 173.1 63.4 36.6 0.0 26.9 1.8 36.8 534.3
2008 197.2 121.0 48.0 27.5 23.4 9.7 4.1 2.4 25.3 46.1 24.0 86.2 614.9
2009 133.6 180.4 71.2 55.1 24.2 12.1 26.6 8.9 33.4 45.3 131.6 170.3 892.7
2010 168.5 115.7 118.4 40.6 19.1 9.8 0.0 1.2 12.1 30.9 29.6 545.9
2011 188.1 234.8 161.8 53.7 19.8 2.4 17.3 14.1 46.4 26.5 61.8 111.7 938.4
2012 118.5 211.6 111.4 136.4 18.5 17.0 5.4 1.7 45.8 46.0 47.6 269.0 1028.9
2013 145.4 132.2 124.5 23.8 34.2 12.4 25.9 25.0 15.5 538.9
MEDIA 144.30 134.57 115.92 55.98 24.84 14.51 14.87 17.32 28.44 57.92 60.47 110.29 394.86
MÁXIMA 239.50 234.80 220.50 136.40 77.90 88.80 61.90 44.90 72.80 127.00 138.50 269.00 1028.90
MÍNIMA 70.10 20.40 48.00 14.30 0.00 0.00 0.00 0.00 0.00 26.50 20.50 33.50 0.00
DESV. EST. 46.06 53.39 43.71 26.46 18.14 18.77 15.36 14.95 17.53 26.00 33.52 53.41 392.47
Fuente: SENAMHI
REGISTRO HISTÓRICO
Estación : LIRCAY

300
250
PRECIPITACIÓN (mm)
200
150
100
50
0
ENE FEB MAR ABR MAY TIEMPO
JUN (meses)
JUL AGO SET OCT NOV DIC
EVAPORACIÓN MEDIA REGISTRADA (mm)
REGISTRO HISTÓRICO
Longitud : 74° 32' W Departamento : HUANCAVELICA
Latitud : 12° 33' S Provincia : CHURCAMPA
Altitud : 3,370 msnm. Distrito : PAUCARBAMBA
AÑO ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC PROM.
1984
1985
1966 41.7 26.9 42.1 95.5 100.4 111.3 25.6 75.7 93.3 83.2 63.4 50.3 67.5
1967 55.3 36.3 38.6 63.9 80.1 105.2 105.0 107.6 67.3 67.5 97.3 84.2 75.7
1968 61.4 63.9 39.9 81.5 98.4 71.8 57.6 104.1 129.2 95.8 63.0 67.2 77.8
1969 75.4 54.4 79.4 61.2 76.0 80.8 88.0 102.9 112.5 104.6 100.3 71.3 83.9
1970 42.6 39.7 53.3 51.9 78.5 84.6 68.7 75.4 86.7 113.4 104.0 84.0 73.6
1971 70.4 45.7 39.2 49.7 92.3 75.6 75.4 76.3 98.6 82.7 85.2 71.9 71.9
1972 48.7 71.0 60.5 47.6 63.0 104.1 103.0 102.2 86.3 82.1 73.8 81.0 76.9
1973 52.2 40.3 49.3 70.0 101.8 106.1 95.1 100.6 104.6 101.3 100.2 61.3 81.9
1974 36.5 35.8 51.3 64.1 123.0 86.4 97.1 87.2 91.5 117.7 97.7 96.8 82.1
1975 70.8 51.0 43.5 57.0 60.8 72.1 111.0 96.4 73.8 97.5 93.5 69.6 74.8
1976 59.9 73.3 73.4 95.3 85.1 91.3 99.3 88.0 77.0 105.4 101.4 96.7 87.2
1977 104.6 90.1 95.2 102.5 104.7 95.8 82.2 100.2 95.2 107.4 98.9 93.1 97.5
1978 83.2 80.4 103.6 94.0 95.5 106.2 108.0 108.5 105.0 104.2 96.7 93.4 98.2
1979 82.8 77.9 82.6 81.7 91.6 95.1 99.6 101.1 105.5 102.9 96.3 103.1 93.4
1994 29.9 26.5 31.7 41.0 78.5 79.6 92.0 103.5 74.2 82.8 64.3 60.5 63.7
1995 50.9 40.1 30.7 59.8 91.6 84.3 89.8 109.1 81.6 83.1 76.4 72.1 72.5
1996 36.5 32.1 40.1 39.4 68.5 82.4 96.8 63.4 85.3 81.2 75.5 49.6 62.6
1997 39.7 33.5 52.1 65.0 72.2 94.6 112.5 76.7 91.8 79.0 57.4 48.8 68.6
1998 38.3 34.0 36.2 53.5 92.9 80.6 107.1 83.1 109.6 71.6 72.8 55.5 69.6
1999 37.4 25.6 32.1 43.1 57.7 83.1 86.7 109.1 71.9 66.4 81.7 53.5 62.4
2000 32.9 24.7 28.3 44.7 62.9 66.1 77.9 73.0 87.3 68.5 103.9 100.1 64.2
2001 27.4 28.8 30.5 45.5 52.0 55.6 62.2 71.5 65.5 62.0 56.6 57.8 51.3
2002 57.9 25.1 31.8 43.2 54.7 60.6 50.5 70.1 57.3 66.2 49.2 55.5 51.8
2003 49.5 39.9 37.3 40.8 37.3 48.3 66.9 65.5 76.2 101.0 106.7 59.4 60.7
2004 64.6 44.7 44.1 64.8 88.2 90.2 54.1 68.9 56.5 63.7 63.2 39.7 61.9
2005 61.1 45.0 43.0 58.5 104.9 91.4 106.8 127.0 95.2 75.6 113.9 56.8 81.6
2006 52.8 40.8 41.8 55.2 111.0 85.6 122.1 79.2 83.0 74.2 47.4 49.3 70.2
2007 42.2 45.2 33.3 40.4 71.8 110.4 79.1 104.2 83.1 79.4 71.9 60.7 68.5
2008 31.3 34.8 40.2 54.8 75.8 92.9 93.6 93.8 92.2 69.6 78.9 57.8 68.0
2009 36.4 32.6 36.3 42.5 75.0 88.8 79.9 93.7 91.0 89.0 59.7 41.8 63.9
2010 38.3 35.3 36.7 50.4 S/D S/D S/D S/D S/D S/D S/D S/D 40.2
2011 36.8 26.1 31.9 43.4 71.9 86.8 89.5 94.8 71.7 75.8 78.0 50.5 63.1
2012 56.5 36.0 35.0 54.2 61.0 67.8 97.4 144.1 87.7 84.0 64.4 31.5 68.3
2013 46.1 27.9 33.2 65.7 66.5 55.8 S/D 90.7 98.4 S/D S/D S/D 60.5
MEDIA 51.5 43.1 46.4 59.5 80.2 84.6 86.9 92.4 87.5 85.6 81.1 66.4 71.1
MÁXIMA 104.6 90.1 103.6 102.5 123.0 111.3 122.1 144.1 129.2 117.7 113.9 103.1 98.2
MÍNIMA 27.4 24.7 28.3 39.4 37.3 48.3 25.6 63.4 56.5 62.0 47.4 31.5 40.2
DESV. EST. 17.7 17.5 19.0 17.7 19.2 16.1 21.1 18.2 16.0 15.8 18.8 19.2 12.6
Fuente: SENAMHI
REGISTRO HISTÓRICO
EVAPORACIÓN MEDIA MENSUAL HISTÓRICA (mm)

160 MEDIA MÁXIMA MÍNIMA
140
120
EVAPORACIÓN (mm)
100
80
60
40
20
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Latitud : 12° 51' S Provincia : ACOBAMBA
Altitud : 3,356 msnm. Distrito : ACOBAMBA
1984
1985
1969 62.0 64.2 68.2 62.9 72.9 74.7 81.1 74.0 74.3 98.4 103.5 83.2 76.6
1970 78.3 74.0 72.5 71.1 75.5 81.4 93.5 74.8 82.0 88.0 74.2 86.4 79.3
1971 74.2 54.8 55.4 71.8 79.1 78.5 86.2 94.0 103.6 85.7 99.1 67.8 79.2
1972 86.5 52.1 47.1 76.9 108.2 108.0 76.6 106.5 97.6 115.6 79.8 73.6 85.7
1973 61.1 53.6 56.2 51.9 69.9 65.3 68.6 80.2 69.8 68.7 67.7 67.9 65.1
1974 57.8 40.2 55.3 63.1 85.1 68.5 78.8 55.6 90.0 91.8 85.2 87.7 71.6
1975 55.0 50.1 46.7 62.5 62.0 84.8 94.1 79.2 83.9 87.9 93.1 65.8 72.1
1976 55.8 52.1 50.4 82.2 90.8 92.1 95.7 100.4 68.8 118.8 107.9 96.3 84.3
1977 57.7 48.3 55.4 75.4 96.9 98.7 106.0 116.7 103.3 105.2 66.5 93.1 85.3
1978 77.3 80.6 90.1 73.7 111.0 109.0 127.0 124.3 101.6 117.9 97.9 94.4 100.4
1979 102.4 86.5 56.1 67.1 71.0 95.9 107.0 114.2 115.8 107.2 103.8 92.9 93.3
1994 99.4 87.6 69.1 95.5 96.5 87.9 80.5 92.4 69.2 62.4 100.1 84.5 85.4
1995 68.5 40.6 62.5 63.0 78.3 84.8 83.8 66.3 70.6 75.6 61.9 61.7 68.1
1996 61.1 59.7 62.1 74.5 83.1 69.7 84.4 67.2 67.1 60.2 50.7 52.4 66.0
1997 80.1 49.4 84.4 87.1 107.0 74.3 107.0 105.1 130.6 121.5 52.0 58.0 88.0
1998 66.1 67.8 91.1 111.0 170.4 137.0 169.0 142.8 179.7 130.6 170.1 122.0 129.8
1999 52.0 30.9 51.2 80.1 101.5 144.0 132.0 172.3 111.1 140.4 158.2 116.0 107.5
2000 81.9 50.7 54.5 79.7 112.9 54.0 80.3 102.5 152.0 134.1 184.9 140.0 102.3
2001 61.9 70.4 64.4 102.6 111.2 124.0 123.0 146.4 132.9 147.0 139.1 127.0 112.5
2002 128.7 58.1 75.3 88.7 102.0 128.0 89.8 133.6 112.8 139.1 108.8 86.2 104.3
2003 115.9 69.9 70.8 85.6 110.2 151.0 175.0 155.8 149.9 215.2 221.1 54.8 131.3
2004 123.6 80.7 100.0 132.0 170.5 155.0 147.0 162.2 140.4 155.0 165.9 112.0 137.0
2005 137.9 102.3 92.3 137.9 192.1 197.0 184.0 187.3 162.8 147.5 219.1 141.0 158.4
2006 120.0 103.9 68.5 75.1 179.4 168.0 111.0 130.9 190.4 192.9 133.8 154.0 135.7
2007 118.9 127.5 91.4 109.4 160.9 205.0 174.0 221.1 150.9 181.5 185.4 181.0 158.9
2008 92.0 82.7 127.3 165.7 184.8 187.0 189.0 213.6 198.4 160.3 201.8 114.0 159.7
2009 117.8 98.0 106.1 125.7 157.8 181.6 171.0 209.4 177.5 176.1 137.5 133.5 149.3
2010 103.1 101.0 113.7 142.8 S/D 201.1 S/D S/D S/D S/D S/D S/D 132.3
2011 78.5 47.5 31.9 45.4 81.4 151.9 107.9 75.7 132.1 171.6 178.3 122.1 102.0
2012 127.8 70.9 106.9 101.6 155.0 157.6 S/D 209.0 187.3 189.5 171.8 79.6 141.5
2013 71.3 91.6 113.9 174.2 160.5 138.2 680.3 126.9 117.0 S/D S/D S/D 186.0
MEDIA 86.3 69.3 73.9 91.5 114.6 121.1 134.6 124.7 120.8 127.1 124.8 98.2 108.0
MÁXIMA 137.9 127.5 127.3 174.2 192.1 205.0 680.3 221.1 198.4 215.2 221.1 181.0 186.0
MÍNIMA 52.0 30.9 31.9 45.4 62.0 54.0 68.6 55.6 67.1 60.2 50.7 52.4 65.1
DESV. EST. 26.4 22.8 23.8 32.2 39.9 45.3 111.3 48.4 40.8 41.9 51.3 32.3 33.3
Fuente: SENAMHI
REGISTRO HISTÓRICO

700
600
EVAPORACIÓN (mm)
500
400
300
200
100
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : LIRCAY
Altitud : 3,513 msnm. Distrito : LIRCAY
1984
1985
1966
1967
1968
1969
1970
1971
1972
1973
1974
1975
1976
1977
1978
1979
1980
1981
1982
1983
1984
1985
1986
1987
1988
1989
1990
1991
1992
1993
1994
1995
1996
1997
1998
1999 95.3 57.5 75.2 79.1 115.9 139.8 146.9 184.4 139.7 124.7 136.1 117.8 117.7
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
MEDIA 95.3 57.5 75.2 79.1 115.9 139.8 146.9 184.4 139.7 124.7 136.1 117.8 117.7
MÁXIMA 95.3 57.5 75.2 79.1 115.9 139.8 146.9 184.4 139.7 124.7 136.1 117.8 117.7
MÍNIMA 95.3 57.5 75.2 79.1 115.9 139.8 146.9 184.4 139.7 124.7 136.1 117.8 117.7
DESV. EST. #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0!
Fuente: SENAMHI
REGISTRO HISTÓRICO
Estación : LIRCAY

180
160
EVAPORACIÓN (mm)
140
120
100
80
60
40
20
0
TIEMPO (meses)
TEMPERATURA MEDIA MENSUAL (°C)
REGISTRO HISTÓRICO
Estación : PAMPA BLANCA

1999 11.3 10.5 11.1 11.2 11.3 11.5 10.4 11.1 11.5 11.0 12.6 11.8 11.3
2000 10.8 10.5 10.7 11.2 11.9 11.2 10.6 10.9 12.3 11.6 13.0 12.0 11.4
2001 10.6 10.9 11.0 11.2 11.6 10.3 10.5 10.3 11.0 12.1 12.4 12.4 11.2
2002 12.1 11.2 11.4 11.5 11.6 11.4 10.1 10.9 11.1 12.0 11.8 12.4 11.5
2003 12.1 11.4 11.1 11.5 11.7 11.4 10.3 10.6 11.5 12.8 13.6 11.9 11.7
2004 11.9 11.1 11.4 11.8 11.9 10.2 10.0 9.6 10.4 11.7 12.7 11.5 11.2
2005 12.2 11.8 11.6 12.4 12.5 11.5 11.0 11.5 11.5 11.8 13.1 11.2 11.8
2006 11.2 11.4 11.2 11.3 11.2 11.0 10.8 10.8 11.8 12.2 11.3 12.1 11.4
2007 12.2 11.6 11.0 11.7 12.0 11.5 10.5 11.2 10.7 12.1 12.5 11.7 11.6
2008 10.5 10.6 10.6 11.5 11.4 11.1 11.0 11.8 11.8 12.0 13.0 11.7 11.4
2009 10.9 10.9 10.9 11.3 12.0 11.5 10.9 11.8 12.4 13.2 12.7 12.0 11.7
2010 11.8 12.2 12.2 12.7 12.6 S/D 12.2 12.0 12.4 12.5 12.9 11.8 12.3
2011 11.3 10.9 11.0 11.5 11.7 11.6 11.3 11.9 11.2 12.3 12.9 12.3 11.7
2012 12.0 11.0 11.1 11.7 11.8 11.3 11.3 11.9 11.6 12.5 12.8 11.2 11.7
2013 12.0 11.5 12.0 12.3 12.0 10.7 S/D 11.0 12.1 S/D S/D S/D 11.7
MEDIA 11.5 11.2 11.2 11.7 11.8 11.2 10.8 11.2 11.6 12.1 12.7 11.9 11.6
MÁXIMA 12.2 12.2 12.2 12.7 12.6 11.6 12.2 12.0 12.4 13.2 13.6 12.4 12.3
MÍNIMA 10.5 10.5 10.6 11.2 11.2 10.2 10.0 9.6 10.4 11.0 11.3 11.2 11.2
DESV. EST. 0.6 0.5 0.4 0.5 0.4 0.5 0.6 0.7 0.6 0.5 0.6 0.4 0.3
Fuente: SENAMHI
REGISTRO HISTÓRICO
Estación : PAMPA BLANCA

TEMPERATURA MEDIA MENSUAL HISTÓRICA (°C)

14
12
TEMPERATURA (°C)
10
0
TIEMPO (meses)
REGISTRO HISTÓRICO
1999 12.3 11.0 11.5 11.3 11.7 11.2 10.5 11.6 12.0 12.1 13.7 12.5 11.8
2000 11.7 11.2 11.2 11.5 11.7 10.9 10.1 11.0 12.9 12.2 14.6 12.7 11.8
2001 11.3 11.8 11.6 11.5 11.2 10.3 10.5 10.2 11.6 13.2 14.0 12.8 11.7
2002 13.0 11.5 11.9 11.6 11.2 10.8 9.1 10.6 11.3 13.1 12.9 12.8 11.7
2003 12.7 12.3 12.0 11.5 11.3 11.4 10.8 10.5 11.3 13.8 14.3 12.9 12.1
2004 12.7 11.6 12.0 12.3 11.9 10.0 9.8 10.3 11.5 12.7 13.8 12.4 11.8
2005 12.7 12.5 12.2 12.5 12.3 11.4 10.8 12.1 12.0 13.0 13.7 12.8 12.3
2006 12.4 12.6 12.2 12.5 11.7 11.4 S/D 11.5 12.7 13.6 12.9 13.8 12.5
2007 13.3 13.1 12.1 12.3 12.3 11.8 10.9 12.4 11.6 13.1 14.0 13.3 12.5
2008 11.7 12.0 12.1 12.8 12.1 11.4 11.5 12.7 13.0 13.4 14.4 13.6 12.6
2009 12.1 12.3 12.1 12.2 12.2 11.8 11.4 12.5 13.5 14.2 13.8 13.2 12.6
2010 12.3 13.4 13.2 13.4 12.9 12.5 12.9 13.0 13.0 13.5 14.6 12.4 13.1
2011 12.4 11.2 11.4 12.2 11.7 11.5 11.1 12.3 12.5 13.5 14.1 12.2 12.2
2012 12.6 11.1 11.7 11.8 11.5 10.6 11.3 12.0 12.8 14.1 14.4 12.2 12.2
2013 11.9 12.4 12.7 12.9 12.4 10.9 11.3 12.3 13.3 S/D S/D S/D 12.2
MEDIA 12.3 12.0 12.0 12.2 11.9 11.2 10.9 11.7 12.3 13.3 13.9 12.8 12.2
MÁXIMA 13.3 13.4 13.2 13.4 12.9 12.5 12.9 13.0 13.5 14.2 14.6 13.8 13.1
MÍNIMA 11.3 11.0 11.2 11.3 11.2 10.0 9.1 10.2 11.3 12.1 12.9 12.2 11.7
DESV. EST. 0.5 0.7 0.5 0.6 0.5 0.6 0.9 0.9 0.8 0.6 0.5 0.5 0.4
Fuente: SENAMHI
REGISTRO HISTÓRICO

14
12
TEMPERATURA (°C)
10
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : LIRCAY
2000 12.4 12.4 12.5 12.1 12.2 11.5 10.8 11.4 11.9 12.1 12.5 12.5 12.0
2001 12.4 12.6 12.5 11.7 12.0 11.2 10.9 10.6 12.0 12.9 13.3 12.9 12.1
2002 12.7 12.6 13.2 13.3 12.2 11.0 10.6 11.2 12.5 13.2 13.1 13.3 12.4
2003 13.5 13.1 12.8 12.3 12.2 11.7 10.7 11.3 12.1 13.4 13.5 13.5 12.5
2004 13.6 12.7 13.0 12.6 11.7 10.8 10.6 11.0 12.2 13.2 13.6 13.4 12.4
2005 13.4 13.5 13.2 13.2 11.6 10.4 10.8 11.3 12.4 12.4 13.1 12.9 12.4
2006 13.0 12.6 12.9 12.8 10.7 11.1 10.3 11.5 12.2 13.1 13.2 13.6 12.3
2007 13.4 13.1 12.7 12.5 11.9 11.4 10.7 11.6 12.0 S/D S/D S/D 12.1
2008 7.7 7.2 6.7 4.8 2.1 1.8 1.0 1.9 3.5 6.0 6.4 6.5 4.6
2009 S/D 13.0 12.3 12.4 11.9 11.5 11.4 12.4 13.3 S/D S/D S/D 12.3
2010 12.5 13.4 13.2 13.4 12.8 12.5 12.4 12.7 13.4 13.3 14.1 12.7 13.0
2011 12.5 11.7 11.9 12.1 11.6 11.6 11.4 12.5 12.6 13.4 14.5 12.4 12.4
2012 12.5 11.2 11.9 12.4 11.3 10.8 11.1 12.2 12.6 14.0 13.7 12.5 12.2
2013 12.1 12.6 13.0 12.6 11.8 11.2 10.5 11.8 12.8 S/D S/D S/D 12.0
MEDIA 12.4 12.3 12.3 12.0 11.1 10.6 10.2 11.0 11.8 12.5 12.8 12.4 11.8
MÁXIMA 13.6 13.5 13.2 13.4 12.8 12.5 12.4 12.7 13.4 14.0 14.5 13.6 13.0
MÍNIMA 7.7 7.2 6.7 4.8 2.1 1.8 1.0 1.9 3.5 6.0 6.4 6.5 4.6
DESV. EST. 1.5 1.6 1.7 2.1 2.6 2.6 2.7 2.7 2.4 2.2 2.2 2.0 2.1
Fuente: SENAMHI
REGISTRO HISTÓRICO
Estación : LIRCAY

14
12
TEMPERATURA (°C)
10
0
TIEMPO (meses)
HUMEDAD RELATIVA MEDIA MENSUAL (%)
REGISTRO HISTÓRICO
1999 83.9 89.4 86.6 83.5 78.0 73.1 73.4 67.5 76.4 76.6 75.0 80.5 78.7
2000 84.9 88.0 87.6 81.2 75.9 75.3 73.0 71.7 70.6 72.1 69.2 74.4 77.0
2001 84.2 84.9 83.3 55.8 75.4 73.8 72.6 66.0 73.8 72.7 77.3 75.3 74.6
2002 78.1 84.2 83.9 80.2 77.4 75.8 78.9 74.0 77.1 76.4 77.9 77.2 78.4
2003 83.4 85.4 86.3 81.8 78.7 72.3 74.6 74.6 73.8 72.0 70.0 83.1 78.0
2004 82.3 85.2 84.3 79.2 77.0 78.0 76.9 75.9 77.8 79.2 77.7 84.0 79.8
2005 79.9 81.8 84.1 77.2 70.6 69.5 68.8 65.9 73.2 78.1 73.0 83.9 75.5
2006 85.8 86.3 88.7 81.9 70.6 75.3 64.2 74.5 73.3 74.6 82.0 83.7 78.4
2007 85.1 83.8 86.6 81.9 75.6 65.7 73.9 68.1 73.0 71.8 75.3 79.3 76.7
2008 86.7 86.6 83.4 77.7 74.0 68.5 70.4 70.6 70.6 75.6 73.2 78.8 76.3
2009 85.0 84.7 85.0 82.8 75.6 70.6 74.6 73.8 72.9 74.0 79.4 85.9 78.7
2010 86.7 87.3 85.1 79.0 73.4 S/D 60.7 61.3 65.8 71.5 72.1 81.3 74.9
2011 84.3 87.4 87.2 83.8 76.2 69.7 69.8 67.2 73.6 73.9 73.4 75.5 76.8
2012 78.8 86.0 85.8 82.6 75.7 72.7 67.3 64.0 70.8 71.1 70.9 86.2 76.0
2013 81.7 85.5 82.9 73.2 73.6 76.1 S/D 70.1 68.5 S/D S/D S/D 76.5
MEDIA 83.4 85.8 85.4 78.8 75.2 72.6 71.4 69.7 72.7 74.3 74.7 80.7 77.1
MÁXIMA 86.7 89.4 88.7 83.8 78.7 78.0 78.9 75.9 77.8 79.2 82.0 86.2 79.8
MÍNIMA 78.1 81.8 82.9 55.8 70.6 65.7 60.7 61.3 65.8 71.1 69.2 74.4 74.6
DESV. EST. 2.7 1.9 1.8 7.0 2.4 3.4 4.9 4.4 3.2 2.6 3.7 4.0 1.5
Fuente: SENAMHI
REGISTRO HISTÓRICO
HUMEDAD RELATIVA MEDIA MENSUAL HISTÓRICA (%)

80
HUMEDAD RELATIVA (%)
60
40
20
0
TIEMPO (meses)
REGISTRO HISTÓRICO
1999 72.7 80.5 77.5 72.4 65.6 60.7 58.5 55.2 64.7 63.1 59.3 69.7 66.7
2000 76.6 79.9 80.2 72.0 66.1 65.7 67.2 66.1 61.4 66.7 55.0 66.1 68.6
2001 80.1 77.8 79.7 71.8 71.2 67.3 67.3 63.7 65.1 65.2 65.1 70.5 70.4
2002 69.5 79.7 78.1 74.6 69.1 65.3 68.8 63.9 67.9 63.5 65.8 71.6 69.8
2003 73.2 77.3 78.8 74.7 69.2 61.0 61.5 65.6 64.7 58.4 53.9 70.4 67.4
2004 69.8 76.5 74.8 67.5 65.0 61.6 62.7 60.5 63.4 63.3 58.5 70.9 66.2
2005 67.6 71.6 73.3 65.6 56.7 52.9 56.7 53.1 60.2 61.0 56.7 66.5 61.8
2006 69.7 70.4 75.0 67.7 57.7 59.7 S/D 60.3 57.9 61.5 69.7 66.5 65.1
2007 72.4 67.2 75.2 71.9 63.9 56.3 61.0 56.9 63.2 60.4 58.4 65.0 64.3
2008 76.7 73.0 69.7 62.0 57.9 57.1 54.6 54.4 53.7 60.3 60.4 64.9 62.1
2009 73.9 74.1 73.4 70.1 63.0 64.2 60.7 56.7 57.5 59.2 66.6 71.8 65.9
2010 77.8 76.5 76.8 71.2 62.6 61.8 53.4 52.8 59.2 58.7 54.9 72.1 64.8
2011 73.9 81.8 80.1 73.9 66.4 61.8 62.8 62.1 65.7 64.9 65.4 75.5 69.5
2012 70.5 78.2 74.7 75.0 68.9 74.6 61.5 56.6 58.7 38.3 59.8 76.6 66.1
2013 75.1 75.4 74.9 63.2 66.0 68.9 65.1 61.7 57.6 S/D S/D S/D 67.5
MEDIA 73.3 76.0 76.1 70.2 64.6 62.6 61.6 59.3 61.4 60.3 60.7 69.9 66.4
MÁXIMA 80.1 81.8 80.2 75.0 71.2 74.6 68.8 66.1 67.9 66.7 69.7 76.6 70.4
MÍNIMA 67.6 67.2 69.7 62.0 56.7 52.9 53.4 52.8 53.7 38.3 53.9 64.9 61.8
DESV. EST. 3.5 4.1 3.0 4.2 4.4 5.4 4.7 4.5 3.9 6.8 5.0 3.7 2.6
Fuente: SENAMHI
REGISTRO HISTÓRICO

80
60
40
20
0
TIEMPO (meses)
REGISTRO HISTÓRICO
1999 76.4 83.8 82.9 79.0 76.6 71.0 67.6 63.3 71.6 73.2 68.9 74.2 74.0
2000 79.1 83.8 84.0 81.2 76.0 73.5 76.1 73.8 68.4 70.6 52.4 64.6 73.6
2001 78.8 75.2 77.8 70.1 68.7 70.4 66.3 61.1 67.4 65.1 66.0 66.6 69.5
2002 68.4 77.7 75.6 73.2 66.6 65.5 69.5 66.7 68.7 65.7 68.8 72.4 69.9
2003 77.1 82.1 83.3 77.8 71.4 74.7 64.8 67.5 61.4 57.9 56.1 71.2 70.4
2004 70.8 76.0 75.6 68.1 64.1 67.3 63.0 62.1 63.7 67.5 65.8 71.7 68.0
2005 66.6 70.6 75.3 67.3 61.5 56.9 58.1 55.4 58.6 64.4 57.8 70.3 63.6
2006 71.5 75.6 79.0 72.9 60.2 61.9 57.3 63.6 63.9 65.8 72.3 69.0 67.8
2007 72.7 69.2 75.9 76.1 72.6 81.9 70.3 62.8 69.5 66.7 66.9 69.4 71.2
2008 82.2 81.4 77.4 72.9 72.4 68.9 64.3 59.8 61.4 71.2 64.5 69.7 70.5
2009 80.9 81.3 81.8 77.7 73.8 73.3 70.9 66.6 67.0 66.5 72.7 78.0 74.2
2010 82.0 81.2 82.3 76.6 72.4 68.1 60.1 62.5 63.6 66.7 62.8 75.9 71.2
2011 78.7 83.6 82.5 79.0 75.4 68.6 66.8 65.6 68.8 63.4 64.7 75.5 72.7
2012 76.1 83.9 83.0 83.3 74.7 72.4 70.7 62.9 66.8 65.5 70.6 81.1 74.3
2013 79.1 82.5 80.4 73.3 75.0 74.1 73.8 68.2 66.1 S/D S/D S/D 74.7
MEDIA 76.0 79.2 79.8 75.2 70.8 69.9 66.6 64.1 65.8 66.4 65.0 72.1 71.0
MÁXIMA 82.2 83.9 84.0 83.3 76.6 81.9 76.1 73.8 71.6 73.2 72.7 81.1 74.7
MÍNIMA 66.6 69.2 75.3 67.3 60.2 56.9 57.3 55.4 58.6 57.9 52.4 64.6 63.6
DESV. EST. 4.9 4.9 3.3 4.7 5.3 5.9 5.5 4.2 3.6 3.7 6.0 4.5 3.1
Fuente: SENAMHI
REGISTRO HISTÓRICO

80
60
40
20
0
TIEMPO (meses)
Anexo 2:
Registros Completados de
Precipitación
Temperatura
Humedad Relativa
Evaporación
Precipitación Máxima en 24 horas

REGISTRO COMPLETADO
Norte : 8'592,274.23
1965 93.4 99.9 97.8 16.7 5.6 0.0 23.3 0.0 53.9 55.9 63.0 101.8 611.3
1966 99.3 132.8 77.9 24.4 20.4 1.7 8.7 11.0 23.6 47.0 95.7 84.1 626.7
1967 74.4 65.3 76.0 39.9 39.4 3.4 12.3 7.7 27.9 33.4 41.8 84.3 505.8
1968 131.5 99.1 108.3 30.5 6.5 7.9 9.9 9.5 17.2 50.8 36.8 46.0 554.0
1969 112.3 73.3 64.5 54.0 13.3 8.2 10.5 14.2 36.3 62.9 75.9 85.5 610.9
1970 161.6 96.8 97.0 70.9 29.1 9.2 22.8 2.7 47.0 39.4 40.2 115.4 732.1
1971 127.7 147.5 125.9 32.1 24.1 18.9 0.8 10.9 7.1 27.0 32.0 150.4 704.3
1972 120.0 42.1 104.8 19.7 23.9 16.7 10.9 10.3 19.7 37.1 39.2 60.1 504.5
1973 140.7 149.2 114.6 65.5 17.5 4.5 23.7 33.9 33.7 56.3 114.3 119.1 873.0
1974 212.2 213.4 145.2 32.9 7.5 9.9 2.8 24.1 7.6 39.5 4.1 46.3 745.5
1975 164.5 99.0 101.1 32.7 39.4 2.7 2.3 1.5 28.6 58.9 48.5 147.0 726.2
1976 132.1 152.7 95.8 26.2 16.5 34.6 3.0 9.1 62.7 24.1 11.1 67.2 635.1
1977 89.8 134.1 41.2 20.1 9.1 1.5 7.6 2.2 41.8 29.1 126.6 81.2 584.3
1978 251.3 80.1 81.7 54.5 10.3 21.3 0.0 0.0 21.8 38.0 55.3 27.4 641.7
1979 42.1 85.4 93.8 55.8 28.5 0.0 33.8 10.3 10.6 25.8 58.5 88.2 532.8
1980 88.1 53.0 116.1 19.6 24.8 9.0 10.1 6.0 25.2 90.3 37.8 53.7 533.7
1981 111.6 125.3 47.7 28.3 0.0 0.0 0.0 27.5 62.8 106.5 95.4 140.7 745.8
1982 96.5 141.5 85.9 53.7 10.4 6.4 7.5 38.2 25.8 50.5 146.7 42.7 705.8
1983 85.5 46.2 77.7 45.1 3.0 32.1 32.1 11.4 26.3 41.6 40.6 41.0 482.6
1984 229.3 212.4 59.6 17.2 0.0 36.1 5.0 35.5 0.0 0.0 83.3 85.7 764.1
1985 92.5 92.2 107.8 63.0 39.5 12.4 0.0 0.0 28.9 15.9 17.8 8.8 478.8
1986 119.1 175.3 157.6 125.0 15.5 0.0 9.5 34.0 64.9 30.4 31.8 59.1 822.2
1987 111 4
111.4 63 0
63.0 67 5
67.5 18 1
18.1 30 5
30.5 13 1
13.1 26 2
26.2 00
0.0 17 2
17.2 62 8
62.8 75 3
75.3 61 5
61.5 546 6
546.6
1988 122.4 45.2 72.2 47.1 28.7 4.1 0.0 0.0 15.3 30.6 38.9 66.7 471.2
1989 53.6 52.7 95.0 26.3 16.9 5.7 0.0 16.0 16.9 38.3 94.5 45.1 461.0
1990 52.7 21.1 35.7 20.6 13.2 46.0 4.7 35.0 35.0 90.0 110.0 130.0 594.0
1991 78.0 10.0 48.3 21.9 14.6 21.0 1.0 2.0 29.9 29.5 26.9 40.8 323.9
1992 44.7 44.4 54.1 7.2 0.0 26.4 4.8 26.7 13.5 38.5 50.8 57.5 368.6
1993 107.2 92.1 9.0 43.9 26.0 8.4 7.8 34.4 42.9 46.8 78.2 79.0 575.7
1994 72.9 69.5 80.5 46.5 13.6 5.6 0.3 7.8 10.5 1.5 27.1 91.9 427.7
1995 89.5 117.3 84.3 30.8 14.5 15.3 17.8 0.0 23.4 31.0 65.7 86.0 575.6
1996 103.3 109.3 116.3 61.8 0.6 2.2 0.5 4.8 12.8 36.6 61.3 65.8 575.3
1997 93.0 76.7 66.5 31.9 10.0 1.4 0.1 18.5 22.9 40.4 61.7 43.9 467.0
1998 45.5 75.2 60.1 0.0 3.3 7.3 9.0 4.5 4.2 49.5 45.6 34.2 338.4
1999 52.8 51.0 67.2 46.8 26.7 6.7 4.2 2.8 16.6 52.8 47.9 67.3 442.7
2000 94.0 115.5 56.7 26.5 23.5 15.1 4.5 18.7 41.3 60.8 83.6 82.1 622.2
2001 131.7 110.6 90.0 50.6 11.8 8.5 6.7 4.1 21.7 46.8 47.9 60.0 590.4
2002 120.5 122.7 101.3 19.0 6.0 5.6 2.3 20.9 25.1 10.9 59.2 39.7 533.1
2003 99.4 135.3 109.6 42.2 23.4 6.8 2.1 0.9 34.8 61.7 100.4 72.0 688.5
2004 84.1 104.3 94.5 45.0 13.3 11.9 5.3 6.1 36.7 58.6 85.1 75.5 620.2
2005 64.0 97.7 85.1 47.1 28.8 8.7 9.4 4.2 14.5 26.8 51.1 92.7 530.0
2006 95.2 100.8 81.6 50.6 9.0 1.2 0.3 1.2 43.5 19.9 66.3 54.4 524.1
2007 88.6 83.7 91.7 26.7 14.1 26.0 1.9 4.3 29.7 59.6 44.7 102.8 573.8
2008 106.6 114.1 96.8 47.5 11.4 14.1 5.4 4.2 31.6 41.0 72.1 58.6 603.2
2009 79.4 52.6 78.7 23.5 6.5 18.2 2.1 24.6 25.2 62.5 65.5 105.1 543.8
2010 110.6 123.2 118.8 44.1 4.7 15.2 5.6 15.3 17.3 38.4 75.2 87.9 656.3
2011 113.2 126.6 104.5 42.2 12.2 7.1 6.2 2.0 31.0 13.7 69.9 107.4 636.1
2012 101.0 79.1 78.5 37.8 12.8 7.2 0.3 2.8 32.0 31.8 54.9 67.2 505.1
2013 66.2 38.2 84.0 41.3 3.7 0.3 19.2 10.4 23.0 67.5 60.8 84.3 499.0
MEDIA 105.24 96.91 85.85 38.26 15.59 11.13 7.84 11.68 27.38 43.03 61.57 75.41 579.89
MÁXIMA 251.30 213.40 157.60 125.00 39.50 46.00 33.80 38.20 64.90 106.50 146.70 150.40 873.00
MÍNIMA 42.10 10.00 9.00 0.00 0.00 0.00 0.00 0.00 0.00 0.00 4.10 8.80 323.93
DESV. EST. 42.98 44.05 27.43 20.15 10.64 10.44 8.62 11.58 14.72 21.16 29.20 30.96 116.64
REGISTRO COMPLETADO
Norte : 8'592,274.23

300
250
PRECIPITACIÓN (mm)
200
150
100
50
0
TIEMPO (meses)
REGISTRO COMPLETADO
Estación : COBRIZA
Norte : 8'610,650.21
1965 69.7 91.4 64.4 19.4 0.5 0.0 15.4 0.0 20.8 29.7 32.5 84.5 428.3
1966 48.0 75.8 81.2 16.2 50.3 5.8 1.1 11.1 19.6 116.0 64.3 86.8 576.2
1967 88.5 85.7 74.5 25.8 8.8 0.0 1.9 6.1 7.1 19.2 36.3 23.1 377.1
1968 85.1 94.8 51.7 15.2 1.2 0.0 8.3 11.4 16.3 47.1 39.0 60.0 430.1
1969 36.0 45.0 49.1 40.2 10.1 7.2 8.7 3.5 17.8 33.9 43.5 28.8 323.8
1970 110.0 29.1 46.1 35.9 9.9 3.7 10.6 0.0 19.6 23.5 32.2 50.9 371.5
1971 59.7 81.2 91.7 37.3 11.0 8.3 0.0 13.2 11.2 19.4 37.1 138.0 508.1
1972 151.0 61.3 165.6 79.0 17.2 0.1 13.9 9.1 13.5 40.7 38.8 52.3 642.5
1973 104.0 130.0 147.6 67.5 17.2 0.0 11.7 29.5 29.9 71.4 41.9 188.0 838.7
1974 181.0 169.0 120.7 62.5 0.0 6.0 0.0 31.9 9.5 29.3 35.2 45.3 690.4
1975 109.7 127.0 166.7 8.6 22.7 8.6 0.0 20.6 24.7 71.2 46.4 109.0 715.2
1976 140.0 106.0 126.6 6.0 5.0 40.2 5.0 15.2 43.3 12.1 16.0 49.0 564.4
1977 103.0 183.0 65.5 13.0 34.5 15.0 18.1 0.0 20.3 21.2 154.1 111.0 738.7
1978 98.9 104.0 80.3 48.4 13.1 0.8 0.0 0.0 20.2 41.0 34.5 134.0 575.2
1979 113.0 118.0 150.1 59.9 5.8 0.0 6.9 2.7 27.3 12.9 29.5 65.9 592.0
1980 59.9 74.4 131.9 33.9 0.0 0.0 20.1 11.6 13.7 149.1 2.0 27.4 524.0
1981 111.1 41.8 33.0 18.4 19.1 9.5 0.0 30.5 24.6 64.2 111.3 86.3 549.7
1982 41.3 131.0 59.2 31.5 28.0 19.1 10.0 12.0 29.0 49.5 85.0 34.0 529.6
1983 62.0 53.1 34.2 50.4 15.6 61.4 9.8 6.9 32.0 12.5 11.2 64.7 413.8
1984 92.4 158.0 53.0 34.7 16.1 21.3 10.4 22.1 10.1 47.3 43.0 48.1 556.5
1985 67.6 90.5 83.0 50.8 19.7 4.6 4.6 18.7 28.6 61.0 45.4 81.2 555.7
1986 98 6
98.6 172 0
172.0 174 2
174.2 59 1
59.1 17 9
17.9 24
2.4 78
7.8 11 6
11.6 21 8
21.8 97
9.7 44 3
44.3 96 7
96.7 716 1
716.1
1987 112.0 51.1 26.5 31.0 16.4 0.0 28.4 0.0 31.0 36.9 77.2 127.0 537.5
1988 160.0 91.4 108.7 80.1 8.5 0.0 0.0 0.0 59.0 64.4 21.3 197.0 790.4
1989 123.0 125.0 88.1 67.2 9.0 18.9 0.0 0.8 64.2 112.1 69.2 112.8 790.3
1990 169.0 11.5 32.1 20.1 28.6 115.0 0.0 12.7 45.7 120.7 114.7 236.0 906.1
1991 114.0 82.2 153.9 33.3 55.7 62.1 0.0 0.2 61.0 89.7 84.6 35.1 771.8
1992 93.6 84.8 98.6 22.4 0.0 24.0 0.0 62.0 10.1 35.4 64.6 57.7 553.2
1993 137.0 97.4 140.7 41.0 48.6 19.5 1.3 33.5 29.1 77.1 54.0 205.0 884.2
1994 195.0 89.7 91.0 71.2 11.7 0.0 0.0 3.5 10.9 34.0 76.6 56.0 639.6
1995 164.0 88.8 128.9 30.1 34.3 1.2 1.3 3.3 38.9 23.2 84.8 92.4 691.2
1996 219.0 119.0 128.8 62.6 8.5 2.6 0.0 7.2 41.9 36.8 65.9 104.0 796.3
1997 149.0 161.0 78.5 24.0 3.9 4.8 0.0 34.9 39.2 40.6 90.6 40.6 667.1
1998 185.0 96.6 83.0 31.3 0.4 28.8 0.0 3.0 3.6 35.7 37.4 144.0 648.8
1999 111.8 117.5 79.7 29.0 4.3 0.4 2.5 8.9 17.3 51.4 31.6 55.7 510.2
2000 142.5 109.0 76.3 33.8 12.7 0.9 0.3 5.8 23.4 36.8 46.7 123.1 611.1
2001 133.9 123.9 72.7 48.6 9.4 1.3 1.7 5.9 19.2 47.1 34.4 88.5 586.6
2002 117.8 101.6 122.1 33.7 3.6 1.0 0.7 18.3 23.6 55.7 51.6 51.6 581.2
2003 89.1 117.1 65.3 34.0 15.6 2.6 0.4 1.7 31.7 40.0 68.3 93.0 558.7
2004 146.5 103.4 129.1 35.2 5.1 34.8 0.4 4.9 34.2 69.6 67.3 93.6 724.1
2005 144.0 100.5 66.6 49.4 25.4 1.3 2.6 2.9 15.3 42.1 65.4 62.0 577.3
2006 93.5 98.2 98.4 37.3 12.0 7.4 0.2 0.2 30.3 51.6 79.2 71.1 579.2
2007 85.9 59.2 55.6 31.6 1.9 5.9 3.2 2.0 40.8 37.1 16.9 49.9 389.8
2008 96.8 113.6 64.4 47.0 5.7 5.5 1.7 10.7 21.4 48.8 85.0 75.4 576.0
2009 113.7 55.7 83.7 28.2 16.8 21.5 0.3 29.3 22.1 41.9 63.3 105.2 581.8
2010 124.6 127.5 63.9 45.4 10.8 4.5 0.2 27.5 26.1 20.2 52.0 80.2 582.8
2011 138.6 105.7 93.0 43.9 14.6 3.6 0.3 0.4 21.9 29.1 55.3 89.3 595.7
2012 115.7 96.8 72.6 31.3 7.2 0.8 0.3 5.6 20.9 34.0 44.8 92.9 522.9
2013 128.6 47.2 72.2 17.0 6.6 1.5 9.3 7.4 14.7 49.3 56.7 83.9 494.3
MEDIA 114.98 97.91 90.30 38.23 14.31 11.91 4.47 11.43 25.68 47.82 54.75 87.51 599.30
MÁXIMA 219.00 183.00 174.20 80.10 55.70 115.00 28.40 62.00 64.20 149.10 154.10 236.00 906.10
MÍNIMA 36.00 11.50 26.50 6.00 0.00 0.00 0.00 0.00 3.60 9.70 2.00 23.10 323.80
DESV. EST. 39.88 36.67 38.28 17.93 12.89 20.90 6.40 12.67 13.46 29.40 28.37 47.01 132.24
REGISTRO COMPLETADO
Estación : COBRIZA
Norte : 8'610,650.21

250
200
PRECIPITACIÓN (mm)
150
100
50
0
TIEMPO (meses)
REGISTRO COMPLETADO
Latitud : 8'579,358.51
1965 74.8 65.6 42.3 9.0 4.0 0.0 3.9 0.2 57.4 47.6 26.3 43.5 374.6
1966 88.2 76.5 49.7 31.4 8.5 0.6 0.5 3.5 5.5 18.7 43.2 43.9 370.0
1967 53.2 47.6 44.7 25.6 2.6 0.6 0.6 1.5 10.2 13.6 26.5 39.4 265.9
1968 74.3 50.6 43.3 14.8 0.3 1.7 5.1 4.9 6.9 27.1 30.4 25.0 284.3
1969 87.0 32.8 41.3 27.1 8.7 1.3 1.1 14.0 24.2 24.2 32.2 21.9 315.6
1970 102.3 40.1 53.8 45.1 0.0 0.4 11.0 0.0 51.8 20.5 11.1 64.4 400.5
1971 98.0 101.1 63.9 31.0 3.8 3.1 1.4 4.5 3.1 33.5 20.2 74.5 438.1
1972 57.6 14.4 66.2 2.3 1.8 1.1 10.1 2.6 15.6 12.9 11.3 34.4 230.3
1973 95.0 69.6 72.8 36.1 27.5 9.5 6.7 12.8 30.2 26.3 57.2 88.1 531.8
1974 108.4 88.7 115.4 30.0 0.0 4.0 0.0 8.1 2.6 7.5 25.3 33.9 423.9
1975 85.4 67.8 57.4 9.3 16.0 0.0 0.0 0.2 19.2 26.9 22.4 86.8 391.4
1976 80.7 113.3 59.0 33.7 12.4 7.0 0.0 5.1 39.8 0.3 5.4 41.4 398.1
1977 31.3 101.3 36.9 13.6 15.5 0.0 4.5 1.4 13.1 18.2 64.7 61.6 362.1
1978 70.8 70.4 63.0 36.4 1.8 5.4 0.0 0.0 19.3 20.3 57.2 52.6 397.2
1979 63.8 96.6 104.7 13.4 18.6 0.0 3.8 17.6 7.2 5.1 42.5 58.8 432.1
1980 39.2 34.4 67.1 24.2 14.5 4.7 5.1 0.0 21.1 76.0 29.5 21.4 337.2
1981 68.9 109.4 31.1 12.3 0.0 0.0 0.0 16.8 70.0 76.1 83.3 49.5 517.4
1982 73.1 67.9 39.9 26.4 0.0 4.8 14.7 42.0 17.1 81.0 24.8 19.3 411.0
1983 146.6 44.8 48.6 48.9 3.9 13.0 6.7 21.1 11.7 24.5 17.7 28.2 415.7
1984 133.0 117.9 80.4 56.9 5.3 8.7 3.2 8.6 0.0 35.7 20.6 96.2 566.5
1985 102.8 56.3 60.0 70.5 22.3 1.0 0.0 0.0 36.5 11.6 18.8 37.4 417.2
1986 67.7 109.2 108.6 58.5 17.2 0.0 0.0 15.6 17.6 9.6 24.5 44.5 473.0
1987 93.4 37.6 23.6 4.6 17.5 3.0 9.1 1.8 7.8 40.6 42.3 42.8 324.1
1988 88.1 93.4 98.1 32.5 19.5 0.0 0.0 0.0 21.4 4.9 36.9 106.7 501.5
1989 63.6 67.9 49.2 12.4 6.3 9.3 0.0 0.0 0.0 3.9 33.8 49.5 295.9
1990 28.5 15.0 20.2 27.0 0.7 33.9 0.0 9.8 23.5 23.7 43.7 4.9 230.9
1991 30.6 41.4 85.0 25.9 6.3 12.5 0.1 0.0 17.1 24.8 33.8 49.5 327.0
1992 38.4 21.6 28.0 6.2 0.0 12.9 0.0 25.9 1.3 16.6 32.0 49.5 232.4
1993 67.8 31.8 33.2 20.2 7.3 4.5 0.0 10.8 23.2 18.4 30.6 49.8 297.6
1994 55.9 50.1 31.1 15.9 3.0 2.0 11.0 1.0 17.1 17.8 33.8 31.8 270.5
1995 75.6 93.4 44.8 9.7 0.8 0.0 6.9 9.4 8.8 31.1 45.3 30.0 355.8
1996 20.1 50.4 36.8 44.4 0.0 0.0 0.0 1.9 3.6 17.2 15.8 37.4 227.6
1997 59.9 71.9 19.6 14.0 0.0 0.0 0.0 4.0 8.0 8.8 45.3 20.9 252.4
1998 22.9 40.5 30.2 1.5 5.6 0.8 0.0 0.0 2.0 21.0 23.6 27.3 175.4
1999 44.6 39.9 39.7 14.3 5.0 0.3 1.7 0.9 4.9 22.8 19.2 49.3 242.7
2000 65.2 56.2 31.1 8.8 3.7 3.6 1.3 2.4 23.2 25.0 24.3 55.4 300.1
2001 74.0 66.8 38.7 41.2 1.6 1.4 0.3 0.6 10.7 22.7 25.6 78.1 361.7
2002 69.3 84.2 50.5 14.4 4.1 0.8 1.3 8.4 5.0 16.9 24.4 23.3 302.5
2003 70.0 87.3 44.0 28.4 7.7 0.8 1.9 0.3 28.8 38.5 42.0 43.0 392.7
2004 47.9 72.7 56.4 22.4 0.3 1.8 0.3 0.7 15.3 32.7 36.0 66.7 353.0
2005 64.3 64.3 47.1 19.8 4.8 2.0 1.8 1.1 3.2 17.6 37.6 30.4 293.9
2006 63.7 56.8 47.7 10.7 0.3 1.0 0.3 0.2 24.0 24.2 39.7 33.9 302.3
2007 57.8 46.4 55.7 14.8 0.4 5.9 0.8 0.7 14.6 11.6 19.2 45.0 272.9
2008 74.7 88.9 54.8 26.6 4.0 4.9 2.6 2.2 12.0 24.9 35.8 49.2 380.5
2009 53.5 36.2 49.3 20.5 1.0 6.6 0.5 14.6 9.7 21.1 20.6 54.3 287.7
2010 86.6 74.7 46.3 31.7 1.4 1.0 0.2 16.6 6.4 17.6 38.9 29.0 350.3
2011 50.4 67.4 63.6 16.2 7.6 1.0 0.7 0.2 12.0 12.9 17.8 47.2 297.0
2012 61.3 64.7 35.4 11.6 1.9 0.8 0.1 2.8 12.6 20.4 24.9 23.6 260.1
2013 57.6 31.1 39.3 27.9 0.5 0.0 5.3 6.0 25.1 33.0 33.8 72.7 332.2
MEDIA 69.14 63.85 52.03 24.08 6.04 3.62 2.54 6.17 16.76 24.24 31.66 46.29 346.42
MÁXIMA 146.60 117.90 115.40 70.50 27.50 33.90 14.70 42.00 70.00 81.00 83.30 106.70 566.50
MÍNIMA 20.10 14.40 19.60 1.50 0.00 0.00 0.00 0.00 0.00 0.30 5.40 4.90 175.40
DESV. EST. 26.65 27.32 22.93 15.68 7.19 5.95 3.77 8.70 13.86 17.35 14.98 21.82 89.42
REGISTRO COMPLETADO
Latitud : 8'579,358.51

160
140
120
PRECIPITACIÓN (mm)
100
80
60
40
20
0
TIEMPO (meses)
REGISTRO COMPLETADO
Estación : NOGALES
Latitud : 8'631,037.13
1965 84.7 165.9 110.9 35.4 11.0 0.0 41.8 43.8 125.6 77.5 95.7 96.2 888.5
1966 96.1 138.4 46.2 82.6 50.9 0.6 10.9 22.3 22.5 138.5 88.8 71.7 769.5
1967 110.3 108.2 98.1 38.2 36.0 2.6 29.2 14.2 46.1 78.6 38.2 91.3 690.8
1968 100.4 125.9 113.4 26.5 8.6 12.5 18.9 50.5 24.6 117.2 66.3 131.4 796.2
1969 83.2 97.0 100.4 51.3 3.5 16.3 4.6 15.1 23.6 60.9 64.2 122.3 642.4
1970 171.9 80.1 101.3 73.4 22.9 16.3 39.8 12.7 55.7 52.3 42.7 91.7 760.8
1971 109.6 142.4 127.7 70.2 26.8 15.7 15.0 38.9 17.8 53.2 70.7 108.5 796.4
1972 143.0 95.7 120.5 63.3 22.4 11.6 30.7 28.6 38.1 47.4 77.0 87.4 765.6
1973 157.6 191.9 130.2 45.2 23.9 10.5 33.1 26.2 38.5 68.4 63.5 38.9 827.9
1974 145.6 127.5 119.9 63.0 8.4 15.1 13.6 41.8 32.8 21.4 31.5 16.0 636.4
1975 18.5 136.1 114.8 25.9 51.3 7.4 1.8 26.6 54.0 75.6 52.2 122.7 686.9
1976 93.7 118.2 108.3 36.1 36.5 35.2 16.8 26.5 40.4 66.6 31.4 52.6 662.3
1977 61.7 159.7 83.7 42.0 35.8 12.0 9.8 3.4 49.8 36.3 68.2 51.2 613.6
1978 176.5 89.0 100.3 39.2 9.8 6.5 3.1 2.5 59.9 34.7 53.0 59.1 633.6
1979 101.5 95.5 80.2 47.1 26.5 0.0 30.0 33.4 0.0 27.8 110.5 54.9 607.4
1980 102.0 150.3 146.7 26.7 13.8 0.0 10.0 0.0 42.6 117.0 87.3 57.5 753.9
1981 200.7 159.3 81.1 31.0 0.0 3.4 0.0 45.6 51.6 88.4 98.7 94.9 854.7
1982 163.5 127.5 109.6 58.7 0.0 3.6 10.0 39.5 25.7 64.1 54.9 56.1 713.2
1983 89.8 72.4 89.3 41.2 12.6 20.0 10.0 14.8 61.7 51.5 19.8 71.7 554.8
1984 106.0 263.3 118.3 59.9 45.7 57.8 0.0 16.0 20.5 25.3 42.9 69.5 825.2
1985 25.0 56.6 54.1 18.4 13.1 11.4 0.0 14.8 43.6 32.8 43.2 125.4 438.4
1986 102.3 203.0 167.1 59.0 3.4 0.0 25.5 16.7 14.6 24.6 14.6 44.8 675.6
1987 115.7 43.3 39.9 29.8 44.8 10.5 23.6 0.0 36.7 71.8 36.7 70.9 523.7
1988 191.7 130.0 119.6 19.7 29.0 3.4 2.7 0.0 40.7 50.7 60.4 97.6 745.5
1989 130.0 97.0 163.1 78.2 25.5 15.3 8.1 11.5 32.8 18.2 50.7 80.1 710.4
1990 117.4 68.4 75.2 60.3 9.0 65.3 7.9 0.0 25.8 162.6 105.5 139.4 836.8
1991 62.3 51.4 50.8 0.0 3.2 32.6 2.5 0.0 77.5 45.1 56.6 33.1 415.1
1992 72.5 71.4 86.7 12.6 0.1 24.2 7.8 22.5 26.8 83.4 31.1 38.2 477.3
1993 205.0 130.9 110.7 44.4 64.5 3.7 10.7 28.8 73.4 55.0 138.4 128.5 994.0
1994 182.8 166.6 127.4 70.1 8.3 7.7 0.0 3.4 23.9 89.7 60.6 121.6 862.1
1995 108.1 159.4 133.7 44.1 9.4 9.8 8.9 8.4 27.6 61.0 30.2 75.6 676.2
1996 86.3 192.1 178.1 64.0 7.2 0.0 3.0 14.0 51.4 65.7 60.3 39.9 762.0
1997 159.2 237.7 124.3 51.9 41.1 4.2 5.1 32.6 42.1 32.1 42.4 157.7 930.4
1998 118.4 134.3 124.1 15.0 2.2 10.1 11.8 17.6 22.5 62.9 78.0 134.2 731.1
1999 103.3 160.1 100.9 26.4 10.2 9.5 14.0 5.8 102.3 35.9 86.2 54.6 709.2
2000 148.1 149.7 108.3 55.3 19.1 6.9 12.5 15.9 57.3 54.9 44.1 66.5 738.5
2001 162.3 143.6 103.6 52.3 14.3 5.2 10.3 18.6 31.8 64.3 37.8 71.2 715.3
2002 142.7 115.3 112.9 46.6 13.1 3.5 7.3 21.5 37.3 46.5 57.4 88.4 692.3
2003 93.5 129.1 104.8 49.9 14.7 2.7 12.2 15.3 50.4 67.8 60.9 81.1 682.4
2004 139.7 140.0 130.8 35.6 16.7 8.6 4.6 13.7 50.5 67.1 44.7 65.5 717.5
2005 152.9 124.9 117.2 52.6 19.6 16.3 18.8 9.2 48.7 32.1 47.7 71.0 710.9
2006 105.9 171.4 130.3 35.8 5.8 0.6 2.8 2.8 58.2 38.4 58.1 101.3 711.3
2007 53.8 72.3 87.4 45.1 28.8 17.9 2.2 3.5 52.4 80.1 50.0 53.3 546.6
2008 141.7 112.2 103.2 55.1 6.4 6.2 9.3 27.9 53.4 42.7 88.2 69.8 716.1
2009 92.6 77.3 78.3 55.0 17.7 21.0 2.6 12.5 34.5 93.7 58.9 94.8 638.8
2010 117.6 183.7 159.5 60.1 10.7 7.8 2.6 22.7 20.7 44.3 68.5 70.4 768.6
2011 156.7 147.4 122.4 59.8 6.8 7.0 10.7 0.6 58.0 48.4 46.7 64.8 729.1
2012 156.2 118.5 95.9 54.7 11.4 4.1 6.4 4.9 44.3 52.0 82.1 87.4 717.7
2013 151.3 99.2 92.5 38.6 13.9 0.3 22.3 11.7 29.1 135.4 91.8 139.1 825.2
MEDIA 120.64 129.20 108.24 45.86 18.69 11.49 11.95 17.53 42.85 62.49 61.00 81.87 711.80
MÁXIMA 205.00 263.31 178.10 82.60 64.50 65.30 41.80 50.50 125.60 162.60 138.40 157.70 994.00
MÍNIMA 18.50 43.30 39.90 0.00 0.00 0.00 0.00 0.00 0.00 18.20 14.60 15.96 415.10
DESV. EST. 42.32 45.98 29.11 17.74 15.20 13.17 10.52 13.51 21.70 31.16 24.95 32.26 115.87
REGISTRO COMPLETADO
Estación : NOGALES
Latitud : 8'631,037.13

300
250
PRECIPITACIÓN (mm)
200
150
100
50
0
TIEMPO (meses)
REGISTRO COMPLETADO
1965 84.7 84.1 124.1 51.0 55.7 0.0 2.9 7.7 86.3 19.7 38.0 107.7 661.9
1966 30.4 73.8 87.8 11.9 65.9 0.0 0.0 0.0 24.2 115.3 72.2 72.1 553.6
1967 93.0 162.0 150.4 58.9 42.6 3.2 28.0 25.2 22.4 104.8 55.6 79.0 825.1
1968 105.6 68.6 155.0 13.0 5.8 19.0 16.4 68.3 28.0 98.0 73.8 119.5 771.0
1969 106.2 70.6 118.2 64.2 8.8 6.2 23.4 26.4 90.0 122.2 98.4 89.8 824.4
1970 300.8 137.8 86.4 80.6 36.2 1.2 34.8 18.0 119.6 29.4 39.2 114.4 998.4
1971 111.6 135.5 91.7 46.4 13.3 11.7 13.8 1.7 8.8 54.7 50.6 107.1 646.9
1972 318.3 60.9 185.8 46.6 2.2 8.3 24.9 0.5 31.1 55.1 47.6 53.2 834.5
1973 164.9 238.5 157.5 64.2 5.6 23.6 11.1 21.6 31.6 95.6 81.8 119.4 1015.4
1974 283.7 223.8 163.4 47.7 4.0 17.5 0.0 54.9 21.9 49.3 41.1 69.5 976.8
1975 137.8 80.7 95.0 42.3 72.6 3.1 12.5 31.2 76.4 71.7 84.9 86.5 794.7
1976 150.7 161.9 117.0 18.1 45.0 49.7 20.3 26.0 208.6 2.5 26.0 94.5 920.3
1977 111.5 157.5 171.6 12.0 18.6 0.0 1.6 5.8 54.2 37.2 251.0 92.2 913.2
1978 106.2 116.2 61.4 80.2 5.4 9.8 4.0 2.4 69.2 77.6 76.8 63.0 672.2
1979 68.8 107.4 158.4 31.0 23.2 0.0 41.0 25.4 42.2 36.4 94.6 65.8 694.2
1980 110.2 106.6 125.9 0.0 21.8 1.4 4.6 9.0 35.0 125.6 50.7 103.2 694.0
1981 152.5 188.0 118.6 32.5 14.2 5.2 0.0 39.3 117.2 160.7 139.2 135.6 1103.0
1982 163.3 159.9 95.8 44.3 0.0 7.1 0.0 11.0 16.9 43.5 40.3 123.1 705.3
1983 132.8 72.3 51.6 8.2 16.3 18.4 12.8 13.1 39.8 62.9 47.8 46.5 522.6
1984 148.4 125.2 149.5 40.2 10.1 13.9 7.7 13.5 24.9 71.1 66.1 92.8 763.4
1985 166.0 161.1 115.6 39.0 3.5 17.0 4.6 18.6 46.8 64.8 68.8 84.7 790.5
1986 76.5 85.1 80.0 47.8 10.6 7.2 2.4 24.3 21.6 23.7 21.3 57.1 457.5
1987 145.7 43.7 61.9 26.3 31.2 15.8 40.6 17.3 21.1 91.6 48.2 102.7 646.0
1988 257.7 159.9 216.2 80.3 40.3 0.0 0.0 0.0 20.1 50.5 27.8 49.7 902.5
1989 97.5 92.0 64.2 23.6 54.9 33.6 0.0 25.4 13.6 52.0 17.6 4.6 479.0
1990 59.1 16.3 17.2 6.0 28.5 55.5 12.4 16.7 18.8 65.7 188.9 90.7 575.8
1991 19.9 62.1 71.7 11.8 12.9 26.4 5.7 0.0 14.3 38.9 20.8 19.1 303.6
1992 3.2 12.4 7.0 5.1 7.5 20.1 10.1 50.8 16.3 70.9 33.0 33.1 269.5
1993 124.7 87.6 57.4 22.8 16.0 0.0 10.7 26.5 13.7 23.7 66.7 120.2 570.0
1994 84.5 94.3 35.2 32.7 1.2 1.4 0.0 0.0 12.5 14.5 19.0 31.9 327.2
1995 92.8 89.0 66.3 7.3 0.0 4.6 9.9 8.2 32.1 35.1 53.0 53.3 451.6
1996 108.8 209.5 127.1 49.9 1.1 3.4 0.0 16.5 18.1 62.4 47.7 68.3 712.8
1997 135.6 110.0 62.3 42.3 14.7 0.0 7.4 29.9 54.2 52.6 101.1 87.3 697.4
1998 74.1 111.4 85.0 28.7 3.6 10.5 0.0 10.4 19.5 96.2 42.8 117.9 600.1
1999 147.8 163.6 65.8 33.9 2.0 16.8 6.5 0.0 47.7 14.0 86.9 70.0 655.0
2000 147.9 211.0 147.2 10.8 20.6 26.6 32.6 4.9 7.9 55.5 27.6 133.1 825.7
2001 215.8 49.6 110.5 34.2 54.4 4.9 38.3 17.7 38.6 40.0 73.7 114.0 791.7
2002 71.5 210.2 116.6 50.4 37.2 1.4 23.2 22.8 55.8 71.4 96.1 125.6 882.2
2003 80.6 134.9 113.2 80.7 8.2 0.9 0.0 54.9 28.4 11.6 35.6 132.4 681.4
2004 95.1 141.1 45.3 24.3 20.7 20.2 15.0 7.5 23.4 38.1 43.5 151.5 625.7
2005 71.5 51.0 83.3 19.8 12.2 2.4 11.7 6.7 11.8 116.8 38.1 141.3 566.6
2006 141.5 91.0 121.1 55.0 3.2 2.8 0.6 40.4 7.9 56.4 104.5 74.8 699.2
2007 108.2 68.0 152.5 88.6 40.9 0.0 7.0 2.0 47.1 74.0 27.2 109.7 725.2
2008 179.1 100.6 50.9 9.2 51.3 8.7 4.7 8.0 11.6 64.4 28.9 80.8 598.2
2009 120.4 164.3 68.3 30.4 18.1 3.4 5.9 18.4 19.8 30.0 118.7 115.4 713.1
2010 202.1 108.5 104.2 55.4 7.2 3.8 1.6 0.8 13.4 32.8 48.6 116.3 694.5
2011 239.9 256.3 171.4 73.2 10.1 7.6 11.8 16.8 28.2 76.1 88.4 109.0 1088.8
2012 102.0 212.3 80.6 127.2 33.1 19.6 3.4 4.0 21.4 37.7 45.0 164.2 850.5
2013 138.5 91.1 143.3 13.9 19.3 4.5 6.8 48.4 8.4 85.4 70.0 110.8 740.4
MEDIA 130.40 120.80 104.21 39.26 21.05 10.58 10.87 18.34 37.60 60.82 64.60 91.93 710.46
MÁXIMA 318.30 256.30 216.20 127.20 72.60 55.50 41.00 68.30 208.60 160.70 251.00 164.20 1103.00
MÍNIMA 3.20 12.40 7.00 0.00 0.00 0.00 0.00 0.00 7.90 2.50 17.60 4.60 269.48
DESV. EST. 66.71 58.27 45.82 26.67 19.03 12.27 11.62 16.61 36.39 33.69 43.33 34.63 185.78
Fuente: SENAMHI
REGISTRO COMPLETADO

350
300
250
PRECIPITACIÓN (mm)
200
150
100
50
0
TIEMPO (meses)
REGISTRO COMPLETADO
1965 77.9 101.5 134.3 56.5 18.3 2.2 19.5 53.3 168.3 76.2 13.5 103.0 824.5
1966 77.8 111.1 105.2 39.0 55.7 0.0 4.6 11.7 17.3 102.9 132.2 99.4 756.9
1967 122.6 156.3 244.9 66.9 39.5 11.3 18.0 43.1 26.0 85.7 37.7 120.5 972.5
1968 126.0 114.7 128.5 17.0 18.7 6.2 14.1 70.0 21.4 105.2 85.0 80.9 787.7
1969 70.1 87.9 109.2 55.1 0.0 9.0 4.0 24.9 37.8 48.1 50.8 120.0 616.9
1970 155.9 83.5 120.1 31.0 11.8 0.0 0.0 56.0 18.0 16.8 60.0 14.0 567.1
1971 129.6 209.1 253.7 80.6 32.1 26.0 13.8 20.8 23.5 34.9 29.9 102.9 956.9
1972 111.6 75.5 115.5 86.8 35.0 2.8 13.7 18.8 14.4 61.0 71.2 44.5 650.8
1973 257.5 124.3 145.9 62.7 10.5 32.4 76.1 35.4 52.6 111.0 60.6 175.1 1144.1
1974 197.1 187.7 164.6 70.5 0.0 11.0 9.2 61.7 15.6 32.4 11.6 76.8 838.2
1975 129.1 96.9 135.7 35.5 55.0 14.8 0.0 5.2 43.7 55.7 26.8 88.2 686.6
1976 143.6 90.2 120.2 19.8 43.4 25.4 10.0 32.4 104.4 8.0 20.4 84.0 701.8
1977 90.1 100.4 132.9 42.4 16.2 37.9 68.9 20.0 29.1 24.7 60.1 125.8 748.5
1978 220.3 122.4 102.2 83.7 0.0 0.0 0.0 0.0 20.0 40.5 29.6 26.2 644.9
1979 170.3 180.0 183.4 13.0 4.8 0.0 8.8 0.0 0.0 13.3 59.3 16.1 649.0
1980 88.3 188.8 159.7 0.0 5.8 0.0 30.5 53.9 66.8 69.5 89.0 26.8 779.1
1981 53.2 166.4 235.2 136.2 99.1 7.8 45.8 75.8 124.7 146.3 102.2 187.3 1380.0
1982 224.7 235.1 186.1 70.2 2.9 0.5 7.6 20.2 56.6 58.7 53.7 178.7 1094.8
1983 192.1 251.1 196.2 47.5 23.8 8.2 2.9 24.7 58.8 75.6 58.1 103.3 1042.3
1984 179.8 149.6 169.5 82.1 40.8 6.0 41.4 38.4 37.6 129.9 89.2 125.8 1089.9
1985 211.1 255.6 223.5 98.1 26.0 9.2 5.1 50.4 86.6 57.5 65.1 110.8 1198.9
1986 111.6 163.8 185.8 67.1 15.9 5.0 18.2 48.4 66.3 76.3 55.4 35.0 848.7
1987 91.7 67.7 134.5 97.0 104.3 62.4 24.5 20.1 22.4 76.7 76.1 65.6 843.0
1988 107.2 126.1 115.8 70.5 11.8 0.5 3.1 0.3 11.8 50.5 43.2 63.8 604.5
1989 166.6 215.0 288.4 107.2 25.5 55.2 26.5 49.0 35.7 60.1 44.1 54.4 1127.8
1990 161.4 110.2 140.1 22.0 25.4 6.4 12.1 78.4 51.5 74.8 90.7 164.1 937.0
1991 168.4 156.0 205.9 60.6 20.3 24.2 18.9 21.8 40.0 47.2 37.4 52.7 853.3
1992 107.6 154.3 183.0 69.9 0.9 16.0 28.9 85.3 73.2 70.1 59.2 58.1 906.4
1993 272.0 246.3 202.8 87.7 38.5 7.9 25.1 50.9 40.7 24.1 60.1 173.4 1229.4
1994 197.6 181.7 171.9 67.8 15.3 1.8 9.1 12.4 21.8 40.4 24.6 50.3 794.6
1995 111.6 219.3 234.8 58.6 10.5 2.0 9.6 30.2 70.0 57.6 100.3 27.3 931.8
1996 198.9 283.2 137.9 109.2 24.9 14.6 3.5 32.8 60.0 72.0 95.0 155.2 1187.2
1997 245.5 138.0 137.1 43.5 30.7 14.9 0.0 50.2 81.3 95.4 113.6 136.8 1087.0
1998 197.6 186.5 196.1 52.1 3.9 18.3 0.0 21.8 22.4 81.9 56.0 119.4 956.0
1999 212.3 224.7 170.6 79.0 50.0 0.0 16.9 1.9 88.3 65.1 83.5 116.3 1108.6
2000 199.2 255.4 231.6 57.8 46.3 23.1 16.8 14.7 18.2 66.4 68.6 129.5 1127.6
2001 311.0 265.0 261.6 65.4 97.3 16.7 41.0 39.7 88.4 112.7 117.2 143.7 1559.7
2002 139.4 321.2 241.3 176.7 46.8 11.5 114.0 80.1 87.6 91.1 126.1 162.9 1598.7
2003 128.9 314.4 262.1 70.7 33.6 0.0 9.2 71.6 107.8 39.5 19.0 220.3 1277.1
2004 154.4 316.7 235.6 73.3 54.9 71.3 88.4 54.8 72.8 138.0 108.8 248.2 1617.2
2005 98.9 102.4 169.5 52.0 9.4 0.0 32.4 17.4 42.3 180.0 56.6 205.0 965.9
2006 226.2 188.3 218.3 109.2 3.9 49.5 3.0 59.1 80.3 123.5 142.2 176.3 1379.8
2007 163.4 120.2 254.1 99.8 21.1 12.4 34.1 20.3 44.1 120.2 80.0 135.9 1105.6
2008 345.1 306.8 165.9 56.7 38.5 9.1 2.3 9.6 38.4 103.2 91.4 173.9 1340.9
2009 211.7 198.3 206.2 135.8 28.4 12.9 60.3 77.9 48.3 103.3 190.6 268.2 1541.9
2010 275.3 183.8 298.1 85.9 21.3 6.4 0.3 6.2 15.2 94.7 46.7 130.3 1164.2
2011 286.7 348.1 366.5 158.5 41.4 11.4 29.2 5.0 64.4 126.5 116.6 192.0 1746.3
2012 116.1 304.5 156.7 165.0 36.6 41.1 15.4 17.3 73.3 66.2 108.3 251.4 1351.9
2013 202.6 174.5 204.1 50.9 48.0 27.2 52.6 60.1 13.2 73.6 70.7 171.8 1149.4
MEDIA 168.11 182.87 186.59 72.34 29.48 14.95 22.23 35.79 51.08 75.20 71.18 120.24 1030.06
MÁXIMA 345.10 348.10 366.50 176.70 104.30 71.30 114.00 85.27 168.30 180.00 190.60 268.20 1746.30
MÍNIMA 53.20 67.71 102.20 0.00 0.00 0.00 0.00 0.00 0.00 8.00 11.60 14.00 567.10
DESV. EST. 67.01 75.09 57.75 37.75 24.45 17.01 24.75 24.65 33.91 36.89 36.96 64.37 295.81
Fuente: SENAMHI
REGISTRO COMPLETADO

400
350
300
PRECIPITACIÓN (mm)
250
200
150
100
50
0
TIEMPO (meses)
REGISTRO COMPLETADO
Estación : LIRCAY
1965 92.6 102.2 91.9 44.9 32.0 0.4 11.8 13.3 51.8 51.5 31.0 82.5 605.7
1966 87.1 102.6 55.2 41.5 32.2 1.7 5.1 0.8 18.5 75.1 59.1 92.5 571.4
1967 115.7 162.3 153.1 41.6 22.5 15.0 8.5 17.3 28.0 64.9 42.1 77.9 748.8
1968 124.0 75.1 119.9 22.2 13.7 20.6 13.2 49.8 39.4 66.1 59.5 117.3 720.8
1969 86.7 76.6 84.9 62.6 4.9 5.4 8.8 13.1 46.8 66.0 45.8 110.0 611.7
1970 210.7 107.0 64.2 63.6 17.5 2.3 2.6 21.4 39.7 57.9 32.9 66.8 686.4
1971 128.7 154.6 136.2 37.8 17.6 31.0 11.0 5.5 5.3 52.8 66.0 128.1 774.6
1972 187.1 65.5 166.2 50.3 22.2 7.4 35.6 3.2 9.6 46.8 36.1 58.5 688.5
1973 184.9 209.8 117.8 62.2 26.7 10.2 33.2 23.0 35.7 82.9 46.3 109.1 941.6
1974 236.2 199.7 157.1 44.6 0.1 20.3 0.4 34.6 34.5 44.6 25.2 62.6 859.8
1975 139.7 96.0 79.1 72.0 35.2 4.6 0.7 9.9 49.2 60.9 50.0 74.3 671.6
1976 122.1 132.0 89.6 34.0 33.7 34.4 21.1 25.7 54.7 33.0 25.4 47.2 652.7
1977 110.0 127.5 129.2 41.5 10.0 3.8 21.5 6.8 44.9 35.7 96.1 109.6 736.4
1978 126.3 140.8 75.7 73.2 0.6 13.3 0.2 0.8 35.9 53.6 47.1 81.3 648.8
1979 110.8 123.7 154.7 54.6 7.7 1.7 20.8 8.3 26.6 59.3 56.0 55.4 679.4
1980 96.8 151.7 148.5 16.8 3.4 1.5 15.6 9.0 34.6 84.6 51.2 57.2 670.8
1981 91.1 186.3 126.1 64.9 62.0 10.0 5.2 40.7 54.7 169.4 70.0 196.5 1076.9
1982 201.1 175.0 118.5 63.4 11.7 1.6 1.1 5.3 16.8 47.6 55.6 137.9 835.6
1983 128.8 130.6 84.3 26.3 17.3 24.1 2.4 13.9 42.4 47.5 72.6 72.9 663.1
1984 174.9 147.8 141.8 46.6 27.8 22.0 17.6 13.0 11.5 53.4 54.1 86.1 796.5
1985 155.8 182.9 131.2 69.2 38.6 18.9 4.1 15.2 40.9 57.1 60.3 88.2 862.3
1986 96.3 124.2 111.3 42.1 13.2 7.2 6.6 8.7 11.9 55.0 37.0 56.4 569.8
1987 100.1 54.5 60.4 86.1 77.9 16.6 9.7 12.2 0.4 56.7 92.2 59.3 626.1
1988 138.5 137.0 169.2 64.1 3.7 2.3 0.0 0.0 0.0 86.5 30.3 104.8 736.4
1989 182.7 115.7 220.5 83.1 19.6 18.6 3.0 23.8 34.5 55.3 42.1 33.5 832.4
1990 140.6 20.4 63.3 53.4 24.1 88.8 10.5 36.4 50.2 66.0 92.1 147.3 793.1
1991 105.3 94.3 105.0 29.5 30.9 44.0 7.7 2.7 24.2 73.6 56.8 44.1 618.1
1992 70.1 73.0 53.8 47.2 0.0 24.4 24.6 42.3 20.4 72.4 25.2 40.8 494.2
1993 239.5 107.6 103.4 96.7 36.9 13.2 28.0 19.7 25.8 67.5 138.5 137.5 1014.3
1994 120.5 135.9 83.5 64.0 19.7 2.7 3.2 0.9 7.4 49.0 23.8 49.0 559.6
1995 140.6 154.5 110.2 26.0 15.3 0.0 5.0 7.0 22.1 37.7 77.8 41.2 637.4
1996 131.5 161.8 120.4 52.1 8.4 0.0 0.0 33.6 27.8 55.4 37.2 88.0 716.2
1997 203.9 139.6 66.1 72.2 8.0 1.9 0.0 33.1 72.8 35.6 100.2 154.9 888.3
1998 193.0 115.8 100.0 71.0 0.0 12.1 0.0 4.6 15.1 69.2 69.4 95.0 745.2
1999 94.4 149.6 103.8 71.9 20.2 9.4 29.7 0.0 13.7 49.1 30.6 68.0 640.4
2000 175.4 204.2 84.6 14.3 34.5 22.1 61.9 39.6 6.7 127.0 20.5 133.7 924.5
2001 220.1 119.7 132.6 43.7 49.9 6.4 25.9 20.1 54.4 44.8 72.6 116.9 907.1
2002 116.4 230.8 165.8 68.0 44.6 6.5 41.7 16.4 51.5 120.5 90.5 169.2 1121.9
2003 139.4 193.9 180.8 61.5 53.0 0.4 4.2 37.4 21.1 27.2 60.8 116.7 896.4
2004 92.4 158.9 100.9 34.7 16.9 37.3 10.9 16.4 32.5 29.9 46.7 112.8 690.3
2005 71.8 91.1 143.8 35.7 25.0 1.4 15.6 5.1 34.3 71.3 27.4 113.4 635.9
2006 123.8 109.1 120.9 43.7 1.2 8.4 1.9 44.9 16.7 49.5 77.4 122.4 719.9
2007 124.1 71.6 173.1 63.4 36.6 0.0 26.9 1.8 36.8 49.4 47.6 129.2 760.5
2008 197.2 121.0 48.0 27.5 23.4 9.7 4.1 2.4 25.3 46.1 24.0 86.2 614.9
2009 133.6 180.4 71.2 55.1 24.2 12.1 26.6 8.9 33.4 45.3 131.6 170.3 892.7
2010 168.5 115.7 118.4 40.6 19.1 9.8 0.0 1.2 12.1 30.9 29.6 93.4 639.3
2011 188.1 234.8 161.8 53.7 19.8 2.4 17.3 14.1 46.4 26.5 61.8 111.7 938.4
2012 118.5 211.6 111.4 136.4 18.5 17.0 5.4 1.7 45.8 46.0 47.6 269.0 1028.9
2013 145.4 132.2 124.5 23.8 34.2 12.4 25.9 25.0 15.5 84.9 39.4 98.5 761.7
MEDIA 140.47 134.87 114.98 52.96 22.77 13.00 12.99 16.13 30.21 59.97 55.37 99.49 753.21
MÁXIMA 239.50 234.80 220.50 136.40 77.90 88.80 61.90 49.79 72.80 169.38 138.50 269.00 1121.90
MÍNIMA 70.10 20.40 48.00 14.30 0.00 0.00 0.00 0.00 0.00 26.50 20.50 33.50 494.20
DESV. EST. 43.90 46.95 38.50 22.21 16.52 15.27 13.19 13.91 16.70 25.91 26.77 44.83 143.66
Fuente: SENAMHI
REGISTRO COMPLETADO
Estación : LIRCAY

300
250
PRECIPITACIÓN (mm)
200
150
100
50
0
TIEMPO (meses)
REGISTRO COMPLETADO
Estación : ZONA DEL PROYECTO

Longitud : W Distrito :
Latitud : S Factor 0.743 Provincia :
Altitud : 2300 msnm. Región : HUANCAVELICA
1965 69.4 74.3 72.7 12.4 4.2 0.0 17.3 0.0 40.1 41.6 46.8 75.7 454.5
1966 73.8 98.7 57.9 18.2 15.2 1.3 6.5 8.2 17.5 34.9 71.1 62.5 465.9
1967 55.3 48.6 56.5 29.7 29.3 2.5 9.1 5.7 20.7 24.8 31.1 62.7 376.0
1968 97.8 73.7 80.5 22.7 4.8 5.9 7.4 7.1 12.8 37.8 27.3 34.2 411.9
1969 83.5 54.5 47.9 40.1 9.9 6.1 7.8 10.6 27.0 46.8 56.4 63.6 454.1
1970 120.1 72.0 72.1 52.7 21.6 6.8 16.9 2.0 34.9 29.3 29.9 85.8 544.3
1971 94.9 109.7 93.6 23.9 17.9 14.1 0.6 8.1 5.3 20.0 23.8 111.8 523.6
1972 89.2 31.3 77.9 14.6 17.8 12.4 8.1 7.7 14.6 27.6 29.1 44.7 375.0
1973 104.6 110.9 85.2 48.7 13.0 3.3 17.6 25.2 25.1 41.9 85.0 88.5 649.0
1974 157.8 158.6 107.9 24.5 5.6 7.4 2.1 17.9 5.6 29.4 3.0 34.4 554.2
1975 122.3 73.6 75.2 24.3 29.3 2.0 1.7 1.1 21.3 43.8 36.1 109.3 539.9
1976 98.2 113.5 71.2 19.5 12.3 25.7 2.2 6.8 46.6 17.9 8.3 50.0 472.1
1977 66.8 99.7 30.6 14.9 6.8 1.1 5.6 1.6 31.1 21.6 94.1 60.4 434.4
1978 186.8 59.5 60.7 40.5 7.7 15.8 0.0 0.0 16.2 28.2 41.1 20.4 477.0
1979 31.3 63.5 69.7 41.5 21.2 0.0 25.1 7.7 7.9 19.2 43.5 65.6 396.1
1980 65.5 39.4 86.3 14.6 18.4 6.7 7.5 4.5 18.7 67.1 28.1 39.9 396.8
1981 83.0 93.2 35.5 21.0 0.0 0.0 0.0 20.4 46.7 79.2 70.9 104.6 554.4
1982 71.7 105.2 63.9 39.9 7.7 4.8 5.6 28.4 19.2 37.5 109.1 31.7 524.7
1983 63.6 34.3 57.8 33.5 2.2 23.9 23.9 8.5 19.6 30.9 30.2 30.5 358.8
1984 170.5 157.9 44.3 12.8 0.0 26.8 3.7 26.4 0.0 0.0 61.9 63.7 568.0
1985 68.8 68.5 80.1 46.8 29.4 9.2 0.0 0.0 21.5 11.8 13.2 6.5 355.9
1986 88.5 130.3 117.2 92.9 11.5 0.0 7.1 25.3 48.2 22.6 23.6 43.9 611.2
1987 82 8
82.8 46 8
46.8 50 2
50.2 13 5
13.5 22 7
22.7 97
9.7 19 5
19.5 00
0.0 12 8
12.8 46 7
46.7 56 0
56.0 45 7
45.7 406 4
406.4
1988 91.0 33.6 53.7 35.0 21.3 3.0 0.0 0.0 11.4 22.7 28.9 49.6 350.3
1989 39.8 39.2 70.6 19.6 12.6 4.2 0.0 11.9 12.6 28.5 70.3 33.5 342.7
1990 39.2 15.7 26.5 15.3 9.8 34.2 3.5 26.0 26.0 66.9 81.8 96.6 441.6
1991 58.0 7.4 35.9 16.3 10.9 15.6 0.8 1.5 22.2 21.9 20.0 30.3 240.8
1992 33.2 33.0 40.2 5.4 0.0 19.6 3.6 19.8 10.0 28.6 37.8 42.7 274.0
1993 79.7 68.5 6.7 32.6 19.3 6.2 5.8 25.6 31.9 34.8 58.1 58.7 428.0
1994 54.2 51.7 59.8 34.6 10.1 4.2 0.2 5.8 7.8 1.1 20.1 68.3 318.0
1995 66.5 87.2 62.7 22.9 10.8 11.4 13.2 0.0 17.4 23.0 48.8 63.9 427.9
1996 76.8 81.3 86.5 45.9 0.4 1.6 0.4 3.6 9.5 27.2 45.6 48.9 427.7
1997 69.1 57.0 49.4 23.7 7.4 1.0 0.1 13.8 17.0 30.0 45.9 32.6 347.2
1998 33.8 55.9 44.7 0.0 2.5 5.4 6.7 3.3 3.1 36.8 33.9 25.4 251.6
1999 39.3 37.9 49.9 34.8 19.9 5.0 3.1 2.1 12.3 39.2 35.6 50.1 329.1
2000 69.9 85.9 42.1 19.7 17.5 11.2 3.4 13.9 30.7 45.2 62.1 61.0 462.6
2001 97.9 82.2 66.9 37.6 8.8 6.3 5.0 3.0 16.1 34.8 35.6 44.6 438.9
2002 89.6 91.2 75.3 14.1 4.4 4.2 1.7 15.5 18.7 8.1 44.0 29.5 396.3
2003 73.9 100.6 81.5 31.4 17.4 5.1 1.6 0.6 25.9 45.9 74.6 53.5 511.8
2004 62.5 77.5 70.3 33.5 9.9 8.8 3.9 4.5 27.2 43.6 63.3 56.1 461.1
2005 47.5 72.6 63.3 35.0 21.4 6.4 7.0 3.1 10.8 19.9 38.0 68.9 394.0
2006 70.8 74.9 60.7 37.6 6.7 0.9 0.2 0.9 32.3 14.8 49.3 40.4 389.6
2007 65.9 62.2 68.2 19.9 10.5 19.4 1.4 3.2 22.0 44.3 33.2 76.4 426.6
2008 79.2 84.8 72.0 35.3 8.4 10.5 4.0 3.1 23.5 30.5 53.6 43.6 448.4
2009 59.0 39.1 58.5 17.5 4.8 13.5 1.5 18.3 18.7 46.4 48.7 78.1 404.3
2010 82.2 91.6 88.3 32.8 3.5 11.3 4.2 11.3 12.9 28.5 55.9 65.4 487.9
2011 84.2 94.1 77.7 31.3 9.1 5.3 4.6 1.5 23.1 10.2 52.0 79.8 472.9
2012 75.1 58.8 58.3 28.1 9.5 5.3 0.3 2.0 23.8 23.6 40.8 49.9 375.5
2013 49.2 28.4 62.4 30.7 2.8 0.2 14.2 7.8 17.1 50.2 45.2 62.7 371.0
MEDIA 78.24 72.04 63.82 28.44 11.59 8.27 5.83 8.68 20.36 31.99 45.77 56.06 431.10
MÁXIMA 186.82 158.64 117.16 92.93 29.36 34.20 25.13 28.40 48.25 79.17 109.06 111.81 649.00
MÍNIMA 31.30 7.43 6.69 0.00 0.00 0.00 0.00 0.00 0.00 0.00 3.05 6.54 240.81
DESV. EST. 31.95 32.74 20.39 14.98 7.91 7.76 6.41 8.61 10.95 15.73 21.70 23.02 86.71
Fuente: PROPIA
REGISTRO COMPLETADO
Estación : ZONA DEL PROYECTO

Longitud : W Distrito :
Latitud : S Factor 0.743 Provincia :
Altitud : 2300 msnm. Región : HUANCAVELICA
PRECIPITACIÓN TOTAL MENSUAL COMPLETADA (mm)

200
180
160
140
PRECIPITACIÓN (mm)
120
100
80
60
40
20
0
TIEMPO (meses)
REGISTRO HISTÓRICO
1966 41.7 26.9 42.1 95.5 100.4 111.3 25.6 75.7 93.3 83.2 63.4 50.3 67.5
1967 55.3 36.3 38.6 63.9 80.1 105.2 105.0 107.6 67.3 67.5 97.3 84.2 75.7
1968 61.4 63.9 39.9 81.5 98.4 71.8 57.6 104.1 129.2 95.8 63.0 67.2 77.8
1969 75.4 54.4 79.4 61.2 76.0 80.8 88.0 102.9 112.5 104.6 100.3 71.3 83.9
1970 42.6 39.7 53.3 51.9 78.5 84.6 68.7 75.4 86.7 113.4 104.0 84.0 73.6
1971 70.4 45.7 39.2 49.7 92.3 75.6 75.4 76.3 98.6 82.7 85.2 71.9 71.9
1972 48.7 71.0 60.5 47.6 63.0 104.1 103.0 102.2 86.3 82.1 73.8 81.0 76.9
1973 52.2 40.3 49.3 70.0 101.8 106.1 95.1 100.6 104.6 101.3 100.2 61.3 81.9
1974 36.5 35.8 51.3 64.1 123.0 86.4 97.1 87.2 91.5 117.7 97.7 96.8 82.1
1975 70.8 51.0 43.5 57.0 60.8 72.1 111.0 96.4 73.8 97.5 93.5 69.6 74.8
1976 59.9 73.3 73.4 95.3 85.1 91.3 99.3 88.0 77.0 105.4 101.4 96.7 87.2
1977 104.6 90.1 95.2 102.5 104.7 95.8 82.2 100.2 95.2 107.4 98.9 93.1 97.5
1978 83.2 80.4 103.6 94.0 95.5 106.2 108.0 108.5 105.0 104.2 96.7 93.4 98.2
1979 82.8 77.9 82.6 81.7 91.6 95.1 99.6 101.1 105.5 102.9 96.3 103.1 93.4
1994 29.9 26.5 31.7 41.0 78.5 79.6 92.0 103.5 74.2 82.8 64.3 60.5 63.7
1995 50.9 40.1 30.7 59.8 91.6 84.3 89.8 109.1 81.6 83.1 76.4 72.1 72.5
1996 36.5 32.1 40.1 39.4 68.5 82.4 96.8 63.4 85.3 81.2 75.5 49.6 62.6
1997 39.7 33.5 52.1 65.0 72.2 94.6 112.5 76.7 91.8 79.0 57.4 48.8 68.6
1998 38.3 34.0 36.2 53.5 92.9 80.6 107.1 83.1 109.6 71.6 72.8 55.5 69.6
1999 37.4 25.6 32.1 43.1 57.7 83.1 86.7 109.1 71.9 66.4 81.7 53.5 62.4
2000 32.9 24.7 28.3 44.7 62.9 66.1 77.9 73.0 87.3 68.5 103.9 100.1 64.2
2001 27.4 28.8 30.5 45.5 52.0 55.6 62.2 71.5 65.5 62.0 56.6 57.8 51.3
2002 57.9 25.1 31.8 43.2 54.7 60.6 50.5 70.1 57.3 66.2 49.2 55.5 51.8
2003 49.5 39.9 37.3 40.8 37.3 48.3 66.9 65.5 76.2 101.0 106.7 59.4 60.7
2004 64.6 44.7 44.1 64.8 88.2 90.2 54.1 68.9 56.5 63.7 63.2 39.7 61.9
2005 61.1 45.0 43.0 58.5 104.9 91.4 106.8 127.0 95.2 75.6 113.9 56.8 81.6
2006 52.8 40.8 41.8 55.2 111.0 85.6 122.1 79.2 83.0 74.2 47.4 49.3 70.2
2007 42.2 45.2 33.3 40.4 71.8 110.4 79.1 104.2 83.1 79.4 71.9 60.7 68.5
2008 31.3 34.8 40.2 54.8 75.8 92.9 93.6 93.8 92.2 69.6 78.9 57.8 68.0
2009 36.4 32.6 36.3 42.5 75.0 88.8 79.9 93.7 91.0 89.0 59.7 41.8 63.9
2010 38.3 35.3 36.7 50.4 62.7 75.8 77.8 85.8 88.4 88.7 74.2 58.0 64.3
2011 36.8 26.1 31.9 43.4 71.9 86.8 89.5 94.8 71.7 75.8 78.0 50.5 63.1
2012 56.5 36.0 35.0 54.2 61.0 67.8 97.4 144.1 87.7 84.0 64.4 31.5 68.3
2013 46.1 27.9 33.2 65.7 66.5 55.8 73.3 90.7 98.4 91.2 77.8 54.7 65.1
MEDIA 51.5 43.1 46.4 59.5 79.7 84.3 86.2 92.2 87.5 85.8 80.8 65.8 71.9
MÁXIMA 104.6 90.1 103.6 102.5 123.0 111.3 122.1 144.1 129.2 117.7 113.9 103.1 98.2
MÍNIMA 27.4 24.7 28.3 39.4 37.3 48.3 25.6 63.4 56.5 62.0 47.4 31.5 51.3
DESV. EST. 17.7 17.5 19.0 17.7 19.2 15.9 20.6 17.9 15.7 15.4 18.3 18.8 11.3
Fuente: SENAMHI
REGISTRO HISTÓRICO

140
120
EVAPORACIÓN (mm)
100
80
60
40
20
0
TIEMPO (meses)
REGISTRO HISTÓRICO
1969 62.0 64.2 68.2 62.9 72.9 74.7 81.1 74.0 74.3 98.4 103.5 83.2 76.6
1970 78.3 74.0 72.5 71.1 75.5 81.4 93.5 74.8 82.0 88.0 74.2 86.4 79.3
1971 74.2 54.8 55.4 71.8 79.1 78.5 86.2 94.0 103.6 85.7 99.1 67.8 79.2
1972 86.5 52.1 47.1 76.9 108.2 108.0 76.6 106.5 97.6 115.6 79.8 73.6 85.7
1973 61.1 53.6 56.2 51.9 69.9 65.3 68.6 80.2 69.8 68.7 67.7 67.9 65.1
1974 57.8 40.2 55.3 63.1 85.1 68.5 78.8 55.6 90.0 91.8 85.2 87.7 71.6
1975 55.0 50.1 46.7 62.5 62.0 84.8 94.1 79.2 83.9 87.9 93.1 65.8 72.1
1976 55.8 52.1 50.4 82.2 90.8 92.1 95.7 100.4 68.8 118.8 107.9 96.3 84.3
1977 57.7 48.3 55.4 75.4 96.9 98.7 106.0 116.7 103.3 105.2 66.5 93.1 85.3
1978 77.3 80.6 90.1 73.7 111.0 109.0 127.0 124.3 101.6 117.9 97.9 94.4 100.4
1979 102.4 86.5 56.1 67.1 71.0 95.9 107.0 114.2 115.8 107.2 103.8 92.9 93.3
1994 99.4 87.6 69.1 95.5 96.5 87.9 80.5 92.4 69.2 62.4 100.1 84.5 85.4
1995 68.5 40.6 62.5 63.0 78.3 84.8 83.8 66.3 70.6 75.6 61.9 61.7 68.1
1996 61.1 59.7 62.1 74.5 83.1 69.7 84.4 67.2 67.1 60.2 50.7 52.4 66.0
1997 80.1 49.4 84.4 87.1 107.0 74.3 107.0 105.1 130.6 121.5 52.0 58.0 88.0
1998 66.1 67.8 91.1 111.0 170.4 137.0 169.0 142.8 179.7 130.6 170.1 122.0 129.8
1999 52.0 30.9 51.2 80.1 101.5 144.0 132.0 172.3 111.1 140.4 158.2 116.0 107.5
2000 81.9 50.7 54.5 79.7 112.9 54.0 80.3 102.5 152.0 134.1 184.9 140.0 102.3
2001 61.9 70.4 64.4 102.6 111.2 124.0 123.0 146.4 132.9 147.0 139.1 127.0 112.5
2002 128.7 58.1 75.3 88.7 102.0 128.0 89.8 133.6 112.8 139.1 108.8 86.2 104.3
2003 115.9 69.9 70.8 85.6 110.2 151.0 175.0 155.8 149.9 215.2 221.1 54.8 131.3
2004 123.6 80.7 100.0 132.0 170.5 155.0 147.0 162.2 140.4 155.0 165.9 112.0 137.0
2005 137.9 102.3 92.3 137.9 192.1 197.0 184.0 187.3 162.8 147.5 219.1 141.0 158.4
2006 120.0 103.9 68.5 75.1 179.4 168.0 111.0 130.9 190.4 192.9 133.8 154.0 135.7
2007 118.9 127.5 91.4 109.4 160.9 205.0 174.0 221.1 150.9 181.5 185.4 181.0 158.9
2008 92.0 82.7 127.3 165.7 184.8 187.0 189.0 213.6 198.4 160.3 201.8 114.0 159.7
2009 117.8 98.0 106.1 125.7 157.8 181.6 171.0 209.4 177.5 176.1 137.5 133.5 149.3
2010 103.1 101.0 113.7 142.8 172.0 201.1 186.1 197.7 187.6 181.9 159.7 146.6 157.8
2011 78.5 47.5 31.9 45.4 81.4 151.9 107.9 75.7 132.1 171.6 178.3 122.1 102.0
2012 127.8 70.9 106.9 101.6 155.0 157.6 183.3 209.0 187.3 189.5 171.8 79.6 145.0
2013 71.3 91.6 113.9 174.2 160.5 138.2 680.3 126.9 117.0 153.3 162.5 121.1 175.9
MEDIA 86.3 69.3 73.9 91.5 116.4 121.1 137.8 127.0 122.9 129.7 127.1 100.5 108.6
MÁXIMA 137.9 127.5 127.3 174.2 192.1 205.0 680.3 221.1 198.4 215.2 221.1 181.0 175.9
MÍNIMA 52.0 30.9 31.9 45.4 62.0 54.0 68.6 55.6 67.1 60.2 50.7 52.4 65.1
DESV. EST. 26.4 22.8 23.8 32.2 40.6 45.3 108.2 49.4 41.9 41.9 50.4 32.6 33.6
Fuente: SENAMHI
REGISTRO HISTÓRICO

700
600
EVAPORACIÓN (mm)
500
400
300
200
100
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : LIRCAY
1966
1967
1968
1969
1970
1971
1972
1973
1974
1975
1976
1977
1978
1979
1980
1981
1982
1983
1984
1985
1986
1987
1988
1989
1990
1991
1992
1993
1994
1995
1996
1997
1998
1999 95.3 57.5 75.2 79.1 115.9 139.8 146.9 184.4 139.7 124.7 136.1 117.8 117.7
2000
2001
2002
2003
2004
2005
2006
2007
2008
2009
2010
2011
2012
2013
MEDIA 95.3 57.5 75.2 79.1 115.9 139.8 146.9 184.4 139.7 124.7 136.1 117.8 117.7
MÁXIMA 95.3 57.5 75.2 79.1 115.9 139.8 146.9 184.4 139.7 124.7 136.1 117.8 117.7
MÍNIMA 95.3 57.5 75.2 79.1 115.9 139.8 146.9 184.4 139.7 124.7 136.1 117.8 117.7
DESV. EST. #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0! #¡DIV/0!
Fuente: SENAMHI
REGISTRO HISTÓRICO
Estación : LIRCAY

180
160
EVAPORACIÓN (mm)
140
120
100
80
60
40
20
0
TIEMPO (meses)
REGISTRO COMPLETADO
1999 11.3 10.5 11.1 11.2 11.3 11.5 10.4 11.1 11.5 11.0 12.6 11.8 11.3
2000 10.8 10.5 10.7 11.2 11.9 11.2 10.6 10.9 12.3 11.6 13.0 12.0 11.4
2001 10.6 10.9 11.0 11.2 11.6 10.3 10.5 10.3 11.0 12.1 12.4 12.4 11.2
2002 12.1 11.2 11.4 11.5 11.6 11.4 10.1 10.9 11.1 12.0 11.8 12.4 11.5
2003 12.1 11.4 11.1 11.5 11.7 11.4 10.3 10.6 11.5 12.8 13.6 11.9 11.7
2004 11.9 11.1 11.4 11.8 11.9 10.2 10.0 9.6 10.4 11.7 12.7 11.5 11.2
2005 12.2 11.8 11.6 12.4 12.5 11.5 11.0 11.5 11.5 11.8 13.1 11.2 11.8
2006 11.2 11.4 11.2 11.3 11.2 11.0 10.8 10.8 11.8 12.2 11.3 12.1 11.4
2007 12.2 11.6 11.0 11.7 12.0 11.5 10.5 11.2 10.7 12.1 12.5 11.7 11.6
2008 10.5 10.6 10.6 11.5 11.4 11.1 11.0 11.8 11.8 12.0 13.0 11.7 11.4
2009 10.9 10.9 10.9 11.3 12.0 11.5 10.9 11.8 12.4 13.2 12.7 12.0 11.7
2010 11.8 12.2 12.2 12.7 12.6 12.4 12.2 12.0 12.4 12.5 12.9 11.8 12.3
2011 11.3 10.9 11.0 11.5 11.7 11.6 11.3 11.9 11.2 12.3 12.9 12.3 11.7
2012 12.0 11.0 11.1 11.7 11.8 11.3 11.3 11.9 11.6 12.5 12.8 11.2 11.7
2013 12.0 11.5 12.0 12.3 12.0 10.7 10.9 11.0 12.1 12.3 12.6 11.9 11.8
MEDIA 11.5 11.2 11.2 11.7 11.8 11.2 10.8 11.2 11.6 12.1 12.7 11.9 11.6
MÁXIMA 12.2 12.2 12.2 12.7 12.6 12.4 12.2 12.0 12.4 13.2 13.6 12.4 12.3
MÍNIMA 10.5 10.5 10.6 11.2 11.2 10.2 10.0 9.6 10.4 11.0 11.3 11.2 11.2
DESV. EST. 0.6 0.5 0.4 0.5 0.4 0.5 0.6 0.7 0.6 0.5 0.5 0.4 0.3
Fuente: SENAMHI
REGISTRO COMPLETADO

14
12
TEMPERATURA (°C)
10
0
TIEMPO (meses)
REGISTRO COMPLETADO
1999 12.3 11.0 11.5 11.3 11.7 11.2 10.5 11.6 12.0 12.1 13.7 12.5 11.8
2000 11.7 11.2 11.2 11.5 11.7 10.9 10.1 11.0 12.9 12.2 14.6 12.7 11.8
2001 11.3 11.8 11.6 11.5 11.2 10.3 10.5 10.2 11.6 13.2 14.0 12.8 11.7
2002 13.0 11.5 11.9 11.6 11.2 10.8 9.1 10.6 11.3 13.1 12.9 12.8 11.7
2003 12.7 12.3 12.0 11.5 11.3 11.4 10.8 10.5 11.3 13.8 14.3 12.9 12.1
2004 12.7 11.6 12.0 12.3 11.9 10.0 9.8 10.3 11.5 12.7 13.8 12.4 11.8
2005 12.7 12.5 12.2 12.5 12.3 11.4 10.8 12.1 12.0 13.0 13.7 12.8 12.3
2006 12.4 12.6 12.2 12.5 11.7 11.4 11.5 11.5 12.7 13.6 12.9 13.8 12.4
2007 13.3 13.1 12.1 12.3 12.3 11.8 10.9 12.4 11.6 13.1 14.0 13.3 12.5
2008 11.7 12.0 12.1 12.8 12.1 11.4 11.5 12.7 13.0 13.4 14.4 13.6 12.6
2009 12.1 12.3 12.1 12.2 12.2 11.8 11.4 12.5 13.5 14.2 13.8 13.2 12.6
2010 12.3 13.4 13.2 13.4 12.9 12.5 12.9 13.0 13.0 13.5 14.6 12.4 13.1
2011 12.4 11.2 11.4 12.2 11.7 11.5 11.1 12.3 12.5 13.5 14.1 12.2 12.2
2012 12.6 11.1 11.7 11.8 11.5 10.6 11.3 12.0 12.8 14.1 14.4 12.2 12.2
2013 11.9 12.4 12.7 12.9 12.4 10.9 11.3 12.3 13.3 13.7 14.1 13.1 12.6
MEDIA 12.3 12.0 12.0 12.2 11.9 11.2 10.9 11.7 12.3 13.3 14.0 12.8 12.2
MÁXIMA 13.3 13.4 13.2 13.4 12.9 12.5 12.9 13.0 13.5 14.2 14.6 13.8 13.1
MÍNIMA 11.3 11.0 11.2 11.3 11.2 10.0 9.1 10.2 11.3 12.1 12.9 12.2 11.7
DESV. EST. 0.5 0.7 0.5 0.6 0.5 0.6 0.9 0.9 0.8 0.6 0.5 0.5 0.4
Fuente: SENAMHI
REGISTRO COMPLETADO

14
12
TEMPERATURA (°C)
10
0
TIEMPO (meses)
REGISTRO COMPLETADO
Estación : LIRCAY
2000 12.4 12.4 12.5 12.1 12.2 11.5 10.8 11.4 11.9 12.1 12.5 12.5 12.0
2001 12.4 12.6 12.5 11.7 12.0 11.2 10.9 10.6 12.0 12.9 13.3 12.9 12.1
2002 12.7 12.6 13.2 13.3 12.2 11.0 10.6 11.2 12.5 13.2 13.1 13.3 12.4
2003 13.5 13.1 12.8 12.3 12.2 11.7 10.7 11.3 12.1 13.4 13.5 13.5 12.5
2004 13.6 12.7 13.0 12.6 11.7 10.8 10.6 11.0 12.2 13.2 13.6 13.4 12.4
2005 13.4 13.5 13.2 13.2 11.6 10.4 10.8 11.3 12.4 12.4 13.1 12.9 12.4
2006 13.0 12.6 12.9 12.8 10.7 11.1 10.3 11.5 12.2 13.1 13.2 13.6 12.3
2007 13.4 13.1 12.7 12.5 11.9 11.4 10.7 11.6 12.0 12.6 12.9 13.2 12.3
2008 7.7 7.2 6.7 4.8 2.1 1.8 1.0 1.9 3.5 6.0 6.4 6.5 4.6
2009 12.8 13.0 12.3 12.4 11.9 11.5 11.4 12.4 13.3 13.3 13.7 13.2 12.6
2010 12.5 13.4 13.2 13.4 12.8 12.5 12.4 12.7 13.4 13.3 14.1 12.7 13.0
2011 12.5 11.7 11.9 12.1 11.6 11.6 11.4 12.5 12.6 13.4 14.5 12.4 12.4
2012 12.5 11.2 11.9 12.4 11.3 10.8 11.1 12.2 12.6 14.0 13.7 12.5 12.2
2013 12.1 12.6 13.0 12.6 11.8 11.2 10.5 11.8 12.8 13.4 13.6 13.0 12.4
MEDIA 12.5 12.3 12.3 12.0 11.1 10.6 10.2 11.0 11.8 12.6 12.9 12.5 11.8
MÁXIMA 13.6 13.5 13.2 13.4 12.8 12.5 12.4 12.7 13.4 14.0 14.5 13.6 13.0
MÍNIMA 7.7 7.2 6.7 4.8 2.1 1.8 1.0 1.9 3.5 6.0 6.4 6.5 4.6
DESV. EST. 1.5 1.6 1.7 2.1 2.6 2.6 2.7 2.7 2.4 2.0 1.9 1.8 2.1
Fuente: SENAMHI
REGISTRO COMPLETADO
Estación : LIRCAY

14
12
TEMPERATURA (°C)
10
0
TIEMPO (meses)
REGISTRO HISTÓRICO
1999 83.9 89.4 86.6 83.5 78.0 73.1 73.4 67.5 76.4 76.6 75.0 80.5 78.7
2000 84.9 88.0 87.6 81.2 75.9 75.3 73.0 71.7 70.6 72.1 69.2 74.4 77.0
2001 84.2 84.9 83.3 55.8 75.4 73.8 72.6 66.0 73.8 72.7 77.3 75.3 74.6
2002 78.1 84.2 83.9 80.2 77.4 75.8 78.9 74.0 77.1 76.4 77.9 77.2 78.4
2003 83.4 85.4 86.3 81.8 78.7 72.3 74.6 74.6 73.8 72.0 70.0 83.1 78.0
2004 82.3 85.2 84.3 79.2 77.0 78.0 76.9 75.9 77.8 79.2 77.7 84.0 79.8
2005 79.9 81.8 84.1 77.2 70.6 69.5 68.8 65.9 73.2 78.1 73.0 83.9 75.5
2006 85.8 86.3 88.7 81.9 70.6 75.3 64.2 74.5 73.3 74.6 82.0 83.7 78.4
2007 85.1 83.8 86.6 81.9 75.6 65.7 73.9 68.1 73.0 71.8 75.3 79.3 76.7
2008 86.7 86.6 83.4 77.7 74.0 68.5 70.4 70.6 70.6 75.6 73.2 78.8 76.3
2009 85.0 84.7 85.0 82.8 75.6 70.6 74.6 73.8 72.9 74.0 79.4 85.9 78.7
2010 86.7 87.3 85.1 79.0 73.4 67.1 60.7 61.3 65.8 71.5 72.1 81.3 74.3
2011 84.3 87.4 87.2 83.8 76.2 69.7 69.8 67.2 73.6 73.9 73.4 75.5 76.8
2012 78.8 86.0 85.8 82.6 75.7 72.7 67.3 64.0 70.8 71.1 70.9 86.2 76.0
2013 81.7 85.5 82.9 73.2 73.6 76.1 73.1 70.1 68.5 69.8 70.4 78.3 75.3
MEDIA 83.4 85.8 85.4 78.8 75.2 72.2 71.5 69.7 72.7 74.0 74.5 80.5 77.0
MÁXIMA 86.7 89.4 88.7 83.8 78.7 78.0 78.9 75.9 77.8 79.2 82.0 86.2 79.8
MÍNIMA 78.1 81.8 82.9 55.8 70.6 65.7 60.7 61.3 65.8 69.8 69.2 74.4 74.3
DESV. EST. 2.7 1.9 1.8 7.0 2.4 3.6 4.8 4.4 3.2 2.7 3.8 3.9 1.7
Fuente: SENAMHI
REGISTRO HISTÓRICO

80
60
40
20
0
TIEMPO (meses)
REGISTRO HISTÓRICO
1999 72.7 80.5 77.5 72.4 65.6 60.7 58.5 55.2 64.7 63.1 59.3 69.7 66.7
2000 76.6 79.9 80.2 72.0 66.1 65.7 67.2 66.1 61.4 66.7 55.0 66.1 68.6
2001 80.1 77.8 79.7 71.8 71.2 67.3 67.3 63.7 65.1 65.2 65.1 70.5 70.4
2002 69.5 79.7 78.1 74.6 69.1 65.3 68.8 63.9 67.9 63.5 65.8 71.6 69.8
2003 73.2 77.3 78.8 74.7 69.2 61.0 61.5 65.6 64.7 58.4 53.9 70.4 67.4
2004 69.8 76.5 74.8 67.5 65.0 61.6 62.7 60.5 63.4 63.3 58.5 70.9 66.2
2005 67.6 71.6 73.3 65.6 56.7 52.9 56.7 53.1 60.2 61.0 56.7 66.5 61.8
2006 69.7 70.4 75.0 67.7 57.7 59.7 60.0 60.3 57.9 61.5 69.7 66.5 64.7
2007 72.4 67.2 75.2 71.9 63.9 56.3 61.0 56.9 63.2 60.4 58.4 65.0 64.3
2008 76.7 73.0 69.7 62.0 57.9 57.1 54.6 54.4 53.7 60.3 60.4 64.9 62.1
2009 73.9 74.1 73.4 70.1 63.0 64.2 60.7 56.7 57.5 59.2 66.6 71.8 65.9
2010 77.8 76.5 76.8 71.2 62.6 61.8 53.4 52.8 59.2 58.7 54.9 72.1 64.8
2011 73.9 81.8 80.1 73.9 66.4 61.8 62.8 62.1 65.7 64.9 65.4 75.5 69.5
2012 70.5 78.2 74.7 75.0 68.9 74.6 61.5 56.6 58.7 38.3 59.8 76.6 66.1
2013 75.1 75.4 74.9 63.2 66.0 68.9 65.1 61.7 57.6 48.0 53.9 65.2 64.6
MEDIA 73.3 76.0 76.1 70.2 64.6 62.6 61.5 59.3 61.4 59.5 60.2 69.6 66.2
MÁXIMA 80.1 81.8 80.2 75.0 71.2 74.6 68.8 66.1 67.9 66.7 69.7 76.6 70.4
MÍNIMA 67.6 67.2 69.7 62.0 56.7 52.9 53.4 52.8 53.7 38.3 53.9 64.9 61.8
DESV. EST. 3.5 4.1 3.0 4.2 4.4 5.4 4.5 4.5 3.9 7.3 5.1 3.7 2.6
Fuente: SENAMHI
REGISTRO HISTÓRICO

80
60
40
20
0
TIEMPO (meses)
REGISTRO HISTÓRICO
Estación : LIRCAY
1999 76.4 83.8 82.9 79.0 76.6 71.0 67.6 63.3 71.6 73.2 68.9 74.2 74.0
2000 79.1 83.8 84.0 81.2 76.0 73.5 76.1 73.8 68.4 70.6 52.4 64.6 73.6
2001 78.8 75.2 77.8 70.1 68.7 70.4 66.3 61.1 67.4 65.1 66.0 66.6 69.5
2002 68.4 77.7 75.6 73.2 66.6 65.5 69.5 66.7 68.7 65.7 68.8 72.4 69.9
2003 77.1 82.1 83.3 77.8 71.4 74.7 64.8 67.5 61.4 57.9 56.1 71.2 70.4
2004 70.8 76.0 75.6 68.1 64.1 67.3 63.0 62.1 63.7 67.5 65.8 71.7 68.0
2005 66.6 70.6 75.3 67.3 61.5 56.9 58.1 55.4 58.6 64.4 57.8 70.3 63.6
2006 71.5 75.6 79.0 72.9 60.2 61.9 57.3 63.6 63.9 65.8 72.3 69.0 67.8
2007 72.7 69.2 75.9 76.1 72.6 81.9 70.3 62.8 69.5 66.7 66.9 69.4 71.2
2008 82.2 81.4 77.4 72.9 72.4 68.9 64.3 59.8 61.4 71.2 64.5 69.7 70.5
2009 80.9 81.3 81.8 77.7 73.8 73.3 70.9 66.6 67.0 66.5 72.7 78.0 74.2
2010 82.0 81.2 82.3 76.6 72.4 68.1 60.1 62.5 63.6 66.7 62.8 75.9 71.2
2011 78.7 83.6 82.5 79.0 75.4 68.6 66.8 65.6 68.8 63.4 64.7 75.5 72.7
2012 76.1 83.9 83.0 83.3 74.7 72.4 70.7 62.9 66.8 65.5 70.6 81.1 74.3
2013 79.1 82.5 80.4 73.3 75.0 74.1 73.8 68.2 66.1 65.8 68.2 74.7 73.4
MEDIA 76.0 79.2 79.8 75.2 70.8 69.9 66.6 64.1 65.8 66.4 65.2 72.3 70.9
MÁXIMA 82.2 83.9 84.0 83.3 76.6 81.9 76.1 73.8 71.6 73.2 72.7 81.1 74.3
MÍNIMA 66.6 69.2 75.3 67.3 60.2 56.9 57.3 55.4 58.6 57.9 52.4 64.6 63.6
DESV. EST. 4.9 4.9 3.3 4.7 5.3 5.9 5.5 4.2 3.6 3.6 5.9 4.4 3.0
Fuente: SENAMHI
REGISTRO HISTÓRICO
Estación : LIRCAY

80
60
40
20
0
TIEMPO (meses)
Anexo 3:

Distribución de Probabilidad

PER
RIODO DE RETORNO
O Pr = 2 AÑO
O.
PER
RIODO DE RETORNO
O Pr = 5 AÑO
O.
108-041 1
PERIODO DE RETORNO Pr = 10 AÑOS.
108-041 2
108-041 3
108-041 4
Anexo 4:

Pruebas de Bondad del Ajuste

Smirnov Kolmogorov

Resultado
os
e de una serie de datos a la distribución normal

Ajuste
Serie de datos X:
-----------------------------------------
N°° X
-----------------------------------------
1 36.9
2 25.6
3 26.8
4 24.0
5 37.8
6 33.4
7 19.5
8 27.1
9 30.8
100 28.4
11 24.7
122 30.2
133 31.2
144 22.1
155 15.9
166 24.2
177 23.8
188 25.4
199 22.8
200 30.4
21 12.2
222 46.8
233 22.7
244 18.0
255 20.4
266 11.0
277 13.3
288 32.7
299 20.9
300 24.4
31 22.9
322 29.8
333 28.1
344 22.4
355 23.7
366 33.6
377 25.2
388 25.5
399 31.2
400 26.9
41 36.9
422 28.6
433 31.2
444 28.5
455 25.2
-----------------------------------------
Cálculos del aju

uste Smirnovv Kolmogoro
ov:
108-041 1
------------------------------------------------------------------------------------------------------------------------------
m X P(X) F(Z) Ordinario F(Z) Mom Lineal Delta
------------------------------------------------------------------------------------------------------------------------------
1 11.0 0.0217 0.0129 0.0113 0.0089
2 12.2 0.0435 0.0200 0.0178 0.0235
3 13.3 0.0652 0.0291 0.0264 0.0361
4 15.9 0.0870 0.0649 0.0607 0.0221
5 18.0 0.1087 0.1133 0.1082 0.0046
6 19.5 0.1304 0.1610 0.1557 0.0306
7 20.4 0.1522 0.1952 0.1899 0.0430
8 20.9 0.1739 0.2159 0.2108 0.0420
9 22.1 0.1957 0.2706 0.2661 0.0749
10 22.4 0.2174 0.2852 0.2809 0.0678
11 22.7 0.2391 0.3003 0.2962 0.0611
12 22.8 0.2609 0.3054 0.3014 0.0445
13 22.9 0.2826 0.3105 0.3066 0.0279
14 23.7 0.3043 0.3528 0.3497 0.0484
15 23.8 0.3261 0.3582 0.3552 0.0321
16 24.0 0.3478 0.3692 0.3663 0.0213
17 24.2 0.3696 0.3802 0.3776 0.0107
18 24.4 0.3913 0.3914 0.3890 0.0001
19 24.7 0.4130 0.4083 0.4063 0.0048
20 25.2 0.4348 0.4368 0.4354 0.0020
21 25.2 0.4565 0.4368 0.4354 0.0197
22 25.4 0.4783 0.4483 0.4472 0.0300
23 25.5 0.5000 0.4541 0.4531 0.0459
24 25.6 0.5217 0.4599 0.4590 0.0619
25 26.8 0.5435 0.5296 0.5302 0.0139
26 26.9 0.5652 0.5354 0.5362 0.0298
27 27.1 0.5870 0.5469 0.5480 0.0400
28 28.1 0.6087 0.6040 0.6063 0.0047
29 28.4 0.6304 0.6208 0.6234 0.0097
30 28.5 0.6522 0.6263 0.6290 0.0259
31 28.6 0.6739 0.6318 0.6346 0.0421
32 29.8 0.6957 0.6955 0.6995 0.0001
33 30.2 0.7174 0.7156 0.7200 0.0017
34 30.4 0.7391 0.7255 0.7299 0.0137
35 30.8 0.7609 0.7446 0.7493 0.0163
36 31.2 0.7826 0.7629 0.7678 0.0197
37 31.2 0.8043 0.7629 0.7678 0.0414
38 31.2 0.8261 0.7629 0.7678 0.0632
39 32.7 0.8478 0.8250 0.8303 0.0228
40 33.4 0.8696 0.8500 0.8554 0.0195
41 33.6 0.8913 0.8567 0.8620 0.0346
42 36.9 0.9130 0.9391 0.9431 0.0260
43 36.9 0.9348 0.9391 0.9431 0.0043
44 37.8 0.9565 0.9533 0.9569 0.0032
45 46.8 0.9783 0.9986 0.9989 0.0203
------------------------------------------------------------------------------------------------------------------------------
Ajuste con momentos ordinarios:

-------------------------------------------------------
Como el delta teórico 0.0749, es menor que el delta tabular 0.2027. Los datos se ajustan a la
distribución Normal, con un nivel de significación del 5%
-------------------------------------------------------
Parámetros de la distribución normal:
-------------------------------------------------------
108-041 2
Con momentos ordinarios:
Parámetro de localización (Xm)= 26.2911
Parámetro de escala (S)= 6.8581
Con momentos lineales:

Media lineal (Xl)= 26.2911
Desviación estándar lineal (Sl)= 6.7081
------------------------------
Caudal de diseño:
------------------------------
El caudal de diseño para un periodo de retorno de 2 años, es 26.29
108-041 3
Resultados
Ajuste de una serie de datos a la distribución normal
Serie de datos X:
----------------------------------------
N° X
----------------------------------------
1 36.9
2 25.6
3 26.8
4 24.0
5 37.8
6 33.4
7 19.5
8 27.1
9 30.8
10 28.4
11 24.7
12 30.2
13 31.2
14 22.1
15 15.9
16 24.2
17 23.8
18 25.4
19 22.8
20 30.4
21 12.2
22 46.8
23 22.7
24 18.0
25 20.4
26 11.0
27 13.3
28 32.7
29 20.9
30 24.4
31 22.9
32 29.8
33 28.1
34 22.4
35 23.7
36 33.6
37 25.2
38 25.5
39 31.2
40 26.9
41 36.9
42 28.6
43 31.2
44 28.5
45 25.2
----------------------------------------
108-041 4
Cálculos del ajuste Smirnov Kolmogorov:
------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------
1 11.0 0.0217 0.0129 0.0113 0.0089
2 12.2 0.0435 0.0200 0.0178 0.0235
3 13.3 0.0652 0.0291 0.0264 0.0361
4 15.9 0.0870 0.0649 0.0607 0.0221
5 18.0 0.1087 0.1133 0.1082 0.0046
6 19.5 0.1304 0.1610 0.1557 0.0306
7 20.4 0.1522 0.1952 0.1899 0.0430
8 20.9 0.1739 0.2159 0.2108 0.0420
9 22.1 0.1957 0.2706 0.2661 0.0749
10 22.4 0.2174 0.2852 0.2809 0.0678
11 22.7 0.2391 0.3003 0.2962 0.0611
12 22.8 0.2609 0.3054 0.3014 0.0445
13 22.9 0.2826 0.3105 0.3066 0.0279
14 23.7 0.3043 0.3528 0.3497 0.0484
15 23.8 0.3261 0.3582 0.3552 0.0321
16 24.0 0.3478 0.3692 0.3663 0.0213
17 24.2 0.3696 0.3802 0.3776 0.0107
18 24.4 0.3913 0.3914 0.3890 0.0001
19 24.7 0.4130 0.4083 0.4063 0.0048
20 25.2 0.4348 0.4368 0.4354 0.0020
21 25.2 0.4565 0.4368 0.4354 0.0197
22 25.4 0.4783 0.4483 0.4472 0.0300
23 25.5 0.5000 0.4541 0.4531 0.0459
24 25.6 0.5217 0.4599 0.4590 0.0619
25 26.8 0.5435 0.5296 0.5302 0.0139
26 26.9 0.5652 0.5354 0.5362 0.0298
27 27.1 0.5870 0.5469 0.5480 0.0400
28 28.1 0.6087 0.6040 0.6063 0.0047
29 28.4 0.6304 0.6208 0.6234 0.0097
30 28.5 0.6522 0.6263 0.6290 0.0259
31 28.6 0.6739 0.6318 0.6346 0.0421
32 29.8 0.6957 0.6955 0.6995 0.0001
33 30.2 0.7174 0.7156 0.7200 0.0017
34 30.4 0.7391 0.7255 0.7299 0.0137
35 30.8 0.7609 0.7446 0.7493 0.0163
36 31.2 0.7826 0.7629 0.7678 0.0197
37 31.2 0.8043 0.7629 0.7678 0.0414
38 31.2 0.8261 0.7629 0.7678 0.0632
39 32.7 0.8478 0.8250 0.8303 0.0228
40 33.4 0.8696 0.8500 0.8554 0.0195
41 33.6 0.8913 0.8567 0.8620 0.0346
42 36.9 0.9130 0.9391 0.9431 0.0260
43 36.9 0.9348 0.9391 0.9431 0.0043
44 37.8 0.9565 0.9533 0.9569 0.0032
45 46.8 0.9783 0.9986 0.9989 0.0203
------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------
-------------------------------------------------------
108-041 5
-------------------------------------------------------

------------------------------
Caudal de diseño:
------------------------------
108-041 6
Resultados
Serie de datos X:
----------------------------------------
N° X
----------------------------------------
1 36.9
2 25.6
3 26.8
4 24.0
5 37.8
6 33.4
7 19.5
8 27.1
9 30.8
10 28.4
11 24.7
12 30.2
13 31.2
14 22.1
15 15.9
16 24.2
17 23.8
18 25.4
19 22.8
20 30.4
21 12.2
22 46.8
23 22.7
24 18.0
25 20.4
26 11.0
27 13.3
28 32.7
29 20.9
30 24.4
31 22.9
32 29.8
33 28.1
34 22.4
35 23.7
36 33.6
37 25.2
38 25.5
39 31.2
40 26.9
41 36.9
42 28.6
43 31.2
44 28.5
45 25.2
----------------------------------------
108-041 7
------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------
1 11.0 0.0217 0.0129 0.0113 0.0089
2 12.2 0.0435 0.0200 0.0178 0.0235
3 13.3 0.0652 0.0291 0.0264 0.0361
4 15.9 0.0870 0.0649 0.0607 0.0221
5 18.0 0.1087 0.1133 0.1082 0.0046
6 19.5 0.1304 0.1610 0.1557 0.0306
7 20.4 0.1522 0.1952 0.1899 0.0430
8 20.9 0.1739 0.2159 0.2108 0.0420
9 22.1 0.1957 0.2706 0.2661 0.0749
10 22.4 0.2174 0.2852 0.2809 0.0678
11 22.7 0.2391 0.3003 0.2962 0.0611
12 22.8 0.2609 0.3054 0.3014 0.0445
13 22.9 0.2826 0.3105 0.3066 0.0279
14 23.7 0.3043 0.3528 0.3497 0.0484
15 23.8 0.3261 0.3582 0.3552 0.0321
16 24.0 0.3478 0.3692 0.3663 0.0213
17 24.2 0.3696 0.3802 0.3776 0.0107
18 24.4 0.3913 0.3914 0.3890 0.0001
19 24.7 0.4130 0.4083 0.4063 0.0048
20 25.2 0.4348 0.4368 0.4354 0.0020
21 25.2 0.4565 0.4368 0.4354 0.0197
22 25.4 0.4783 0.4483 0.4472 0.0300
23 25.5 0.5000 0.4541 0.4531 0.0459
24 25.6 0.5217 0.4599 0.4590 0.0619
25 26.8 0.5435 0.5296 0.5302 0.0139
26 26.9 0.5652 0.5354 0.5362 0.0298
27 27.1 0.5870 0.5469 0.5480 0.0400
28 28.1 0.6087 0.6040 0.6063 0.0047
29 28.4 0.6304 0.6208 0.6234 0.0097
30 28.5 0.6522 0.6263 0.6290 0.0259
31 28.6 0.6739 0.6318 0.6346 0.0421
32 29.8 0.6957 0.6955 0.6995 0.0001
33 30.2 0.7174 0.7156 0.7200 0.0017
34 30.4 0.7391 0.7255 0.7299 0.0137
35 30.8 0.7609 0.7446 0.7493 0.0163
36 31.2 0.7826 0.7629 0.7678 0.0197
37 31.2 0.8043 0.7629 0.7678 0.0414
38 31.2 0.8261 0.7629 0.7678 0.0632
39 32.7 0.8478 0.8250 0.8303 0.0228
40 33.4 0.8696 0.8500 0.8554 0.0195
41 33.6 0.8913 0.8567 0.8620 0.0346
42 36.9 0.9130 0.9391 0.9431 0.0260
43 36.9 0.9348 0.9391 0.9431 0.0043
44 37.8 0.9565 0.9533 0.9569 0.0032
45 46.8 0.9783 0.9986 0.9989 0.0203
------------------------------------------------------------------------------------------------------------------------------
-------------------------------------------------------
-------------------------------------------------------
-------------------------------------------------------
108-041 8

------------------------------
Caudal de diseño:
------------------------------
108-041 9
Resultados
Serie de datos X:
----------------------------------------
N° X
----------------------------------------
1 36.9
2 25.6
3 26.8
4 24.0
5 37.8
6 33.4
7 19.5
8 27.1
9 30.8
10 28.4
11 24.7
12 30.2
13 31.2
14 22.1
15 15.9
16 24.2
17 23.8
18 25.4
19 22.8
20 30.4
21 12.2
22 46.8
23 22.7
24 18.0
25 20.4
26 11.0
27 13.3
28 32.7
29 20.9
30 24.4
31 22.9
32 29.8
33 28.1
34 22.4
35 23.7
36 33.6
37 25.2
38 25.5
39 31.2
40 26.9
41 36.9
42 28.6
43 31.2
44 28.5
45 25.2
----------------------------------------
108-041 10
------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------
1 11.0 0.0217 0.0129 0.0113 0.0089
2 12.2 0.0435 0.0200 0.0178 0.0235
3 13.3 0.0652 0.0291 0.0264 0.0361
4 15.9 0.0870 0.0649 0.0607 0.0221
5 18.0 0.1087 0.1133 0.1082 0.0046
6 19.5 0.1304 0.1610 0.1557 0.0306
7 20.4 0.1522 0.1952 0.1899 0.0430
8 20.9 0.1739 0.2159 0.2108 0.0420
9 22.1 0.1957 0.2706 0.2661 0.0749
10 22.4 0.2174 0.2852 0.2809 0.0678
11 22.7 0.2391 0.3003 0.2962 0.0611
12 22.8 0.2609 0.3054 0.3014 0.0445
13 22.9 0.2826 0.3105 0.3066 0.0279
14 23.7 0.3043 0.3528 0.3497 0.0484
15 23.8 0.3261 0.3582 0.3552 0.0321
16 24.0 0.3478 0.3692 0.3663 0.0213
17 24.2 0.3696 0.3802 0.3776 0.0107
18 24.4 0.3913 0.3914 0.3890 0.0001
19 24.7 0.4130 0.4083 0.4063 0.0048
20 25.2 0.4348 0.4368 0.4354 0.0020
21 25.2 0.4565 0.4368 0.4354 0.0197
22 25.4 0.4783 0.4483 0.4472 0.0300
23 25.5 0.5000 0.4541 0.4531 0.0459
24 25.6 0.5217 0.4599 0.4590 0.0619
25 26.8 0.5435 0.5296 0.5302 0.0139
26 26.9 0.5652 0.5354 0.5362 0.0298
27 27.1 0.5870 0.5469 0.5480 0.0400
28 28.1 0.6087 0.6040 0.6063 0.0047
29 28.4 0.6304 0.6208 0.6234 0.0097
30 28.5 0.6522 0.6263 0.6290 0.0259
31 28.6 0.6739 0.6318 0.6346 0.0421
32 29.8 0.6957 0.6955 0.6995 0.0001
33 30.2 0.7174 0.7156 0.7200 0.0017
34 30.4 0.7391 0.7255 0.7299 0.0137
35 30.8 0.7609 0.7446 0.7493 0.0163
36 31.2 0.7826 0.7629 0.7678 0.0197
37 31.2 0.8043 0.7629 0.7678 0.0414
38 31.2 0.8261 0.7629 0.7678 0.0632
39 32.7 0.8478 0.8250 0.8303 0.0228
40 33.4 0.8696 0.8500 0.8554 0.0195
41 33.6 0.8913 0.8567 0.8620 0.0346
42 36.9 0.9130 0.9391 0.9431 0.0260
43 36.9 0.9348 0.9391 0.9431 0.0043
44 37.8 0.9565 0.9533 0.9569 0.0032
45 46.8 0.9783 0.9986 0.9989 0.0203
------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------
-------------------------------------------------------
108-041 11
-------------------------------------------------------

------------------------------
Caudal de diseño:
------------------------------
108-041 12
Resultados
Serie de datos X:
----------------------------------------
N° X
----------------------------------------
1 36.9
2 25.6
3 26.8
4 24.0
5 37.8
6 33.4
7 19.5
8 27.1
9 30.8
10 28.4
11 24.7
12 30.2
13 31.2
14 22.1
15 15.9
16 24.2
17 23.8
18 25.4
19 22.8
20 30.4
21 12.2
22 46.8
23 22.7
24 18.0
25 20.4
26 11.0
27 13.3
28 32.7
29 20.9
30 24.4
31 22.9
32 29.8
33 28.1
34 22.4
35 23.7
36 33.6
37 25.2
38 25.5
39 31.2
40 26.9
41 36.9
42 28.6
43 31.2
44 28.5
45 25.2
----------------------------------------
108-041 13
------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------
1 11.0 0.0217 0.0129 0.0113 0.0089
2 12.2 0.0435 0.0200 0.0178 0.0235
3 13.3 0.0652 0.0291 0.0264 0.0361
4 15.9 0.0870 0.0649 0.0607 0.0221
5 18.0 0.1087 0.1133 0.1082 0.0046
6 19.5 0.1304 0.1610 0.1557 0.0306
7 20.4 0.1522 0.1952 0.1899 0.0430
8 20.9 0.1739 0.2159 0.2108 0.0420
9 22.1 0.1957 0.2706 0.2661 0.0749
10 22.4 0.2174 0.2852 0.2809 0.0678
11 22.7 0.2391 0.3003 0.2962 0.0611
12 22.8 0.2609 0.3054 0.3014 0.0445
13 22.9 0.2826 0.3105 0.3066 0.0279
14 23.7 0.3043 0.3528 0.3497 0.0484
15 23.8 0.3261 0.3582 0.3552 0.0321
16 24.0 0.3478 0.3692 0.3663 0.0213
17 24.2 0.3696 0.3802 0.3776 0.0107
18 24.4 0.3913 0.3914 0.3890 0.0001
19 24.7 0.4130 0.4083 0.4063 0.0048
20 25.2 0.4348 0.4368 0.4354 0.0020
21 25.2 0.4565 0.4368 0.4354 0.0197
22 25.4 0.4783 0.4483 0.4472 0.0300
23 25.5 0.5000 0.4541 0.4531 0.0459
24 25.6 0.5217 0.4599 0.4590 0.0619
25 26.8 0.5435 0.5296 0.5302 0.0139
26 26.9 0.5652 0.5354 0.5362 0.0298
27 27.1 0.5870 0.5469 0.5480 0.0400
28 28.1 0.6087 0.6040 0.6063 0.0047
29 28.4 0.6304 0.6208 0.6234 0.0097
30 28.5 0.6522 0.6263 0.6290 0.0259
31 28.6 0.6739 0.6318 0.6346 0.0421
32 29.8 0.6957 0.6955 0.6995 0.0001
33 30.2 0.7174 0.7156 0.7200 0.0017
34 30.4 0.7391 0.7255 0.7299 0.0137
35 30.8 0.7609 0.7446 0.7493 0.0163
36 31.2 0.7826 0.7629 0.7678 0.0197
37 31.2 0.8043 0.7629 0.7678 0.0414
38 31.2 0.8261 0.7629 0.7678 0.0632
39 32.7 0.8478 0.8250 0.8303 0.0228
40 33.4 0.8696 0.8500 0.8554 0.0195
41 33.6 0.8913 0.8567 0.8620 0.0346
42 36.9 0.9130 0.9391 0.9431 0.0260
43 36.9 0.9348 0.9391 0.9431 0.0043
44 37.8 0.9565 0.9533 0.9569 0.0032
45 46.8 0.9783 0.9986 0.9989 0.0203
------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------
-------------------------------------------------------
108-041 14
-------------------------------------------------------

------------------------------
Caudal de diseño:
------------------------------
108-041 15
Resultados
Serie de datos X:
----------------------------------------
N° X
----------------------------------------
1 36.9
2 25.6
3 26.8
4 24.0
5 37.8
6 33.4
7 19.5
8 27.1
9 30.8
10 28.4
11 24.7
12 30.2
13 31.2
14 22.1
15 15.9
16 24.2
17 23.8
18 25.4
19 22.8
20 30.4
21 12.2
22 46.8
23 22.7
24 18.0
25 20.4
26 11.0
27 13.3
28 32.7
29 20.9
30 24.4
31 22.9
32 29.8
33 28.1
34 22.4
35 23.7
36 33.6
37 25.2
38 25.5
39 31.2
40 26.9
41 36.9
42 28.6
43 31.2
44 28.5
45 25.2
----------------------------------------
108-041 16
------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------
1 11.0 0.0217 0.0129 0.0113 0.0089
2 12.2 0.0435 0.0200 0.0178 0.0235
3 13.3 0.0652 0.0291 0.0264 0.0361
4 15.9 0.0870 0.0649 0.0607 0.0221
5 18.0 0.1087 0.1133 0.1082 0.0046
6 19.5 0.1304 0.1610 0.1557 0.0306
7 20.4 0.1522 0.1952 0.1899 0.0430
8 20.9 0.1739 0.2159 0.2108 0.0420
9 22.1 0.1957 0.2706 0.2661 0.0749
10 22.4 0.2174 0.2852 0.2809 0.0678
11 22.7 0.2391 0.3003 0.2962 0.0611
12 22.8 0.2609 0.3054 0.3014 0.0445
13 22.9 0.2826 0.3105 0.3066 0.0279
14 23.7 0.3043 0.3528 0.3497 0.0484
15 23.8 0.3261 0.3582 0.3552 0.0321
16 24.0 0.3478 0.3692 0.3663 0.0213
17 24.2 0.3696 0.3802 0.3776 0.0107
18 24.4 0.3913 0.3914 0.3890 0.0001
19 24.7 0.4130 0.4083 0.4063 0.0048
20 25.2 0.4348 0.4368 0.4354 0.0020
21 25.2 0.4565 0.4368 0.4354 0.0197
22 25.4 0.4783 0.4483 0.4472 0.0300
23 25.5 0.5000 0.4541 0.4531 0.0459
24 25.6 0.5217 0.4599 0.4590 0.0619
25 26.8 0.5435 0.5296 0.5302 0.0139
26 26.9 0.5652 0.5354 0.5362 0.0298
27 27.1 0.5870 0.5469 0.5480 0.0400
28 28.1 0.6087 0.6040 0.6063 0.0047
29 28.4 0.6304 0.6208 0.6234 0.0097
30 28.5 0.6522 0.6263 0.6290 0.0259
31 28.6 0.6739 0.6318 0.6346 0.0421
32 29.8 0.6957 0.6955 0.6995 0.0001
33 30.2 0.7174 0.7156 0.7200 0.0017
34 30.4 0.7391 0.7255 0.7299 0.0137
35 30.8 0.7609 0.7446 0.7493 0.0163
36 31.2 0.7826 0.7629 0.7678 0.0197
37 31.2 0.8043 0.7629 0.7678 0.0414
38 31.2 0.8261 0.7629 0.7678 0.0632
39 32.7 0.8478 0.8250 0.8303 0.0228
40 33.4 0.8696 0.8500 0.8554 0.0195
41 33.6 0.8913 0.8567 0.8620 0.0346
42 36.9 0.9130 0.9391 0.9431 0.0260
43 36.9 0.9348 0.9391 0.9431 0.0043
44 37.8 0.9565 0.9533 0.9569 0.0032
45 46.8 0.9783 0.9986 0.9989 0.0203
------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------
-------------------------------------------------------
108-041 17
-------------------------------------------------------

------------------------------
Caudal de diseño:
------------------------------
108-041 18
Resultados
Serie de datos X:
----------------------------------------
N° X
----------------------------------------
1 36.9
2 25.6
3 26.8
4 24.0
5 37.8
6 33.4
7 19.5
8 27.1
9 30.8
10 28.4
11 24.7
12 30.2
13 31.2
14 22.1
15 15.9
16 24.2
17 23.8
18 25.4
19 22.8
20 30.4
21 12.2
22 46.8
23 22.7
24 18.0
25 20.4
26 11.0
27 13.3
28 32.7
29 20.9
30 24.4
31 22.9
32 29.8
33 28.1
34 22.4
35 23.7
36 33.6
37 25.2
38 25.5
39 31.2
40 26.9
41 36.9
42 28.6
43 31.2
44 28.5
45 25.2
----------------------------------------
108-041 19
------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------
1 11.0 0.0217 0.0129 0.0113 0.0089
2 12.2 0.0435 0.0200 0.0178 0.0235
3 13.3 0.0652 0.0291 0.0264 0.0361
4 15.9 0.0870 0.0649 0.0607 0.0221
5 18.0 0.1087 0.1133 0.1082 0.0046
6 19.5 0.1304 0.1610 0.1557 0.0306
7 20.4 0.1522 0.1952 0.1899 0.0430
8 20.9 0.1739 0.2159 0.2108 0.0420
9 22.1 0.1957 0.2706 0.2661 0.0749
10 22.4 0.2174 0.2852 0.2809 0.0678
11 22.7 0.2391 0.3003 0.2962 0.0611
12 22.8 0.2609 0.3054 0.3014 0.0445
13 22.9 0.2826 0.3105 0.3066 0.0279
14 23.7 0.3043 0.3528 0.3497 0.0484
15 23.8 0.3261 0.3582 0.3552 0.0321
16 24.0 0.3478 0.3692 0.3663 0.0213
17 24.2 0.3696 0.3802 0.3776 0.0107
18 24.4 0.3913 0.3914 0.3890 0.0001
19 24.7 0.4130 0.4083 0.4063 0.0048
20 25.2 0.4348 0.4368 0.4354 0.0020
21 25.2 0.4565 0.4368 0.4354 0.0197
22 25.4 0.4783 0.4483 0.4472 0.0300
23 25.5 0.5000 0.4541 0.4531 0.0459
24 25.6 0.5217 0.4599 0.4590 0.0619
25 26.8 0.5435 0.5296 0.5302 0.0139
26 26.9 0.5652 0.5354 0.5362 0.0298
27 27.1 0.5870 0.5469 0.5480 0.0400
28 28.1 0.6087 0.6040 0.6063 0.0047
29 28.4 0.6304 0.6208 0.6234 0.0097
30 28.5 0.6522 0.6263 0.6290 0.0259
31 28.6 0.6739 0.6318 0.6346 0.0421
32 29.8 0.6957 0.6955 0.6995 0.0001
33 30.2 0.7174 0.7156 0.7200 0.0017
34 30.4 0.7391 0.7255 0.7299 0.0137
35 30.8 0.7609 0.7446 0.7493 0.0163
36 31.2 0.7826 0.7629 0.7678 0.0197
37 31.2 0.8043 0.7629 0.7678 0.0414
38 31.2 0.8261 0.7629 0.7678 0.0632
39 32.7 0.8478 0.8250 0.8303 0.0228
40 33.4 0.8696 0.8500 0.8554 0.0195
41 33.6 0.8913 0.8567 0.8620 0.0346
42 36.9 0.9130 0.9391 0.9431 0.0260
43 36.9 0.9348 0.9391 0.9431 0.0043
44 37.8 0.9565 0.9533 0.9569 0.0032
45 46.8 0.9783 0.9986 0.9989 0.0203
------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------
-------------------------------------------------------
108-041 20
-------------------------------------------------------

------------------------------
Caudal de diseño:
------------------------------
108-041 21
Resultados
Serie de datos X:
----------------------------------------
N° X
----------------------------------------
1 36.9
2 25.6
3 26.8
4 24.0
5 37.8
6 33.4
7 19.5
8 27.1
9 30.8
10 28.4
11 24.7
12 30.2
13 31.2
14 22.1
15 15.9
16 24.2
17 23.8
18 25.4
19 22.8
20 30.4
21 12.2
22 46.8
23 22.7
24 18.0
25 20.4
26 11.0
27 13.3
28 32.7
29 20.9
30 24.4
31 22.9
32 29.8
33 28.1
34 22.4
35 23.7
36 33.6
37 25.2
38 25.5
39 31.2
40 26.9
41 36.9
42 28.6
43 31.2
44 28.5
45 25.2
----------------------------------------
108-041 22
------------------------------------------------------------------------------------------------------------------------------
------------------------------------------------------------------------------------------------------------------------------
1 11.0 0.0217 0.0129 0.0113 0.0089
2 12.2 0.0435 0.0200 0.0178 0.0235
3 13.3 0.0652 0.0291 0.0264 0.0361
4 15.9 0.0870 0.0649 0.0607 0.0221
5 18.0 0.1087 0.1133 0.1082 0.0046
6 19.5 0.1304 0.1610 0.1557 0.0306
7 20.4 0.1522 0.1952 0.1899 0.0430
8 20.9 0.1739 0.2159 0.2108 0.0420
9 22.1 0.1957 0.2706 0.2661 0.0749
10 22.4 0.2174 0.2852 0.2809 0.0678
11 22.7 0.2391 0.3003 0.2962 0.0611
12 22.8 0.2609 0.3054 0.3014 0.0445
13 22.9 0.2826 0.3105 0.3066 0.0279
14 23.7 0.3043 0.3528 0.3497 0.0484
15 23.8 0.3261 0.3582 0.3552 0.0321
16 24.0 0.3478 0.3692 0.3663 0.0213
17 24.2 0.3696 0.3802 0.3776 0.0107
18 24.4 0.3913 0.3914 0.3890 0.0001
19 24.7 0.4130 0.4083 0.4063 0.0048
20 25.2 0.4348 0.4368 0.4354 0.0020
21 25.2 0.4565 0.4368 0.4354 0.0197
22 25.4 0.4783 0.4483 0.4472 0.0300
23 25.5 0.5000 0.4541 0.4531 0.0459
24 25.6 0.5217 0.4599 0.4590 0.0619
25 26.8 0.5435 0.5296 0.5302 0.0139
26 26.9 0.5652 0.5354 0.5362 0.0298
27 27.1 0.5870 0.5469 0.5480 0.0400
28 28.1 0.6087 0.6040 0.6063 0.0047
29 28.4 0.6304 0.6208 0.6234 0.0097
30 28.5 0.6522 0.6263 0.6290 0.0259
31 28.6 0.6739 0.6318 0.6346 0.0421
32 29.8 0.6957 0.6955 0.6995 0.0001
33 30.2 0.7174 0.7156 0.7200 0.0017
34 30.4 0.7391 0.7255 0.7299 0.0137
35 30.8 0.7609 0.7446 0.7493 0.0163
36 31.2 0.7826 0.7629 0.7678 0.0197
37 31.2 0.8043 0.7629 0.7678 0.0414
38 31.2 0.8261 0.7629 0.7678 0.0632
39 32.7 0.8478 0.8250 0.8303 0.0228
40 33.4 0.8696 0.8500 0.8554 0.0195
41 33.6 0.8913 0.8567 0.8620 0.0346
42 36.9 0.9130 0.9391 0.9431 0.0260
43 36.9 0.9348 0.9391 0.9431 0.0043
44 37.8 0.9565 0.9533 0.9569 0.0032
45 46.8 0.9783 0.9986 0.9989 0.0203
------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------
-------------------------------------------------------
108-041 23
-------------------------------------------------------

------------------------------
Caudal de diseño:
------------------------------
108-041 24
Anexo 5:

Modelamiento
HEC - HMS

MICROCU
M UENCA CH
HACAPAM
MPA
TR = 2 añ
ños
TR = 5 añ
ños
108-0041 1

TR = 10 años
TR = 25 años
108-0041 2

TR
T = 50 añ
ños
TR = 100 años
a
108-0041 3

TR = 250 años
a
TR = 500 años
a
108-0041 4

_________________________________________________________________________
INFORME TÉCNICO DE
GEOLOGÍA E HIDROGEOLOGÍA

DO
OE RUN PE
ERU S.R.L..
INGENIERÍA DE DE
ETALLE PA
ARA EL RE ECRECIMIIENTO DELL DEPÓSIT
TO DE
RELAVEES CHACAAPAMPA FASE II Y DISEÑO
D EL NUEVO DEPÓSITO DE
DE
MATERIAL ESTÉRIL
PROYE
ECTO Nº: OT-MI025-2
O 2014
IN
NGENIIERÍA DE
D DETTALLEE PARAA EL
REECRECCIMIEN
NTO DEEL DEP
PÓSITO O DE
RELAAVES CHACA
C APAMPPA FAS
SE II Y D
DISEÑÑO
DE
EL NUEEVO DE
EPÓSIT
TO DE MATE ERIAL
ESTÉR
RIL
Rev. 0
Revisión
R Hecho Por Descripción Fecha Revisaado Aprobado
A C. Abarca Revisión Internna 26.06.20144 C. Abarca B.
B Castillo B.
B C. Abarca R
Revisión del Clieente 02.09.20144 C. Abarca B.
B Castillo B.
0 C. Abarca Informe Finaal 10.12.20144 C. Abarca B.
B Castillo B.
OMENTARIOS DEL CLIENTE:

CO
Gerennte de Área: BORIS CA

ASTILLO BEN
NAVENTE
Coorddinador de esttudio: ANDRES GARCIA H.
GEO
OSERVICE
E INGENIE
ERIA S.A.C.
C.
Certiificación ISSO 9001:20008
Of. Prrincipal . Av. Víctor Andréss Belaunde 1881- of. 303, Sa
an Isidro
Teléfoono: 717-70661 /446-7882
http:///www.geoseerviceing.com
m.pe

IN
NGENIERÍA
A DE DETA
ALLE PARA
A EL RECR RECIMIENT
TO DEL DE
EPÓSITO DE
D
RELAVES CHACAPA AMPA FASE
E II Y DISE
EÑO DEL NUEVO
N DEP
PÓSITO DE
E
MATE
ERIAL EST TÉRIL
INFORME
E DE GEO
OLOGIA E HIDROGE
EOLOGIA
A
1. G
GENERAL LIDADES ............................................................................................................ 3
1.1 Ubicacción ..................................................................................................................... 3
1.22 Objetivvo ....................................................................................................................... 3
1.33 Inform mación existeente.................................................................................................. 3
1.44 Ubicacción Hidroggráfica............................................................................................... 4
2. MARCO
M G
GEOLOGIC CO REGIO ONAL ............................................................................ 4
2.1 Geomoorfología ............................................................................................................. 4
2.22 Estratiggrafía .................................................................................................................. 6
2.22.1 Paleozoico .................................................................................................................... 6
2.22.1.1 GRRUPO TAR RMA (Cs-t) ..................................................................................... 6
2.22.1.2 GRRUPO COP PACABANA (Pi-c) ........................................................................ 6
2.22.2 Cuaternnario................................................................................................................... 6
2.33 Rocas intrusivas ........................................................................................................... 7
2.33.1 Granitoo de cobrizaa ....................................................................................................... 7
2.44 Aspecttos Geoestruucturales .......................................................................................... 7
2.44.1 El Antiiclinal Coris ...................................................................................................... 7
2.44.2 Fracturración ................................................................................................................. 8
2.55 Geodinnámica Exteerna .................................................................................................. 8
3. CONDICIO
C ONES GEO OLOGICAS S DEL EM MPLAZAMIENTO ................................... 8
3.1 Área de d Recrecim miento del Depósito de Relaves R Chacapampa ............................... 8
4. CONDICIO
C ONES HIDR ROGEOLO OGICAS....................................................................... 9
4.1 Climattología................................................................................................................. 9
4.22 Geomoorfología ........................................................................................................... 10
4.33 Caracteerización Hidrogeológi
H ica............................................................................... 10
4.44 Situaciión de la hiddrogeologíaa regional .................................................................... 10
4.55 Sondajjes geotécniicos e hidrogeológicos................... . .............................................. 11
4.66 Ensayoos de permeeabilidad enn los sondeo os .............................................................. 11
4.77 Nivel freático
f en ele área de esstudio .......................................................................... 12
5. CONCLUS
C SIONES ............................................................................................................. 12
ANE
EXO
108--041 2

ING
GENIERÍA
A DE DETA
ALLE PAR
RA EL REC CRECIMIEENTO DEL
L DEPÓSIITO
DE RELAVES
S CHACAPPAMPA FASE
F II Y DISEÑO
D D
DEL NUEV
VO DEPÓSIITO
DE MATTERIAL ESTÉRIL
E
INFO
ORME TEC
CNICO DE
E GEOLOG
GIA E HID
DROGEOLO
OGIA
1. GENER
RALIDADE
ES
1.1 Ubicaciión
El árrea de estuudio se enccuentra ubiicada en Pampa

P Coriis, hacia ell lado nortte del
Depóósito de rellaves Channcadora Surr (Ex- Limonar) a 2300 msnm ssobre la margen
izquiierda del río Mantaro. Políticameente perteneece al distrrito de San Pedro de Coris,
C
proviincia de Chhurcampa, reegión Huancavelica.

1.2 Objetivoo
El prresente infoorme es el reesultado del levantamiiento geológgico de supeerficie efectuado

en ell área previssta para el depósito
d de relaves
r Chaacapampa.
La ellaboración del referidoo está orienntado a deteerminar las condicioness geológicaas que
impeeran en el área de estudio,
e desde el pun
nto de vistta morfológico, litoló
ógico,
estraatigráfico, geeoestructuraal y geodináámico.

1.3 Informaación existeente
Para la elaboracción del pressente inform

me se consu
ultó la siguieente informaación:
 Geología
G deel cuadrángulo de Huannta (Hoja 26
6-ñ) publicaado por el IN
NGEMMET
T.
 Informe
I geológico parra el recreccimiento deel depósito de relaves EL LIMON
NAR,
e
elaborado p BISA.
por
 Informe
I H
Hidrogeológi
ico para el
e recrecim
miento del depósito de relavess EL
L
LIMONAR
R, elaboradoo por BISA.
.
108--041 3

1.4 Ubicacióón Hidrogrráfica
El esscenario dell estudio, see encuentra emplazado en la laderaa de la marggen izquierd

da del
río Mantaro,
M donde éste disscurre con dirección
d general NO-SE. Aguas abajo a la altura
a
del sector
s de Chacapampa
C a, el Mantaro describ
be una curvva pronuncciada para luego
retom
mar la direccción NO-S
SE. Durantee su recorrid
do el río Mantaro
M diseecta la cord
dillera
orienntal, generanndo un proffundo valle angosto y encañonado
e .
En el
e área del proyecto
p ell río Mantarro recibe el aporte de varias queebradas lateerales,
tales como:
Marggen Derechaa
 Queebrada Anllaaymayo
 Queebrada Cantoohueyía
Marggen Izquierdda
 Queebrada Ramaadapampa
 Queebrada Lindeero (Parco)
2. MARCO
O GEOLOG
GICO REG
GIONAL
Ver plano:
p N MI025-20014-GE-01
Nº
2.1 Geomorfoología
El escenario
e d estudioo se encueentra regio
del onalmente emplazadoo en la unidad
geom
morfológica denominadda Cordillerra Oriental (Flanco
( Oesste).
Esta unidad está dividida de manera natural porr un profunndo valle laabrado por el río
Manttaro, de tal manera quue se le desccribe como dos bloquees separadoos, denomin
nados:
Corddillera de Razuhuilca
R (margen derecha) con
c su ladeera de Maarcas-Chinccho y
Corddillera de Yaanaorco (maargen izquieerda) con su
u ladera de cobriza.
Cord
dillera de Razuhuilca
R
Se emplaza
e a lo
l largo deel flanco deerecho del valle del río
r Mantaroo. Conform
ma un
alarggado promonntorio de diirección NN
NO-SSE. El relieve es característic
c camente abrrupto,
con elevadas
e caddenas de ceerros y picoss de altas peendientes quue alcanzann altitudes deel
108--041 4

ordenn de 4,2000 a 4,954 m.s.n.m.

m Esste hecho ha
h provocaddo que se constituya en el
divorrtium aquarrium entre laas cuencas hidrográfica
h as de los ríoos Mantaro y Apurímacc.
Esta unidad geeomorfológiica se disttingue adem
más, por estar
e conforrmada de rocas
predoominantemeente paleozoicas.
 Ladera Marrcas – Chin

ncho
Se encuentra
e desarrollada entre las localidades
l de Marcass y Chinchho. Presentaa una
topoggrafía abruppta. Morfollógicamentee constituyee una consppicua sucesiión de conttinuas
cuesttas buzantess en términoos generaless hacia el Su
uroeste. Estta ladera estta disectadaa casi
excluusivamente por pequeññas quebraddas que la su
urcan transvversalmentee. Su origen
n está
íntim
mamente rellacionado a una deform
mación tectó
ónica. Consstituye la laadera derech
ha del
cañón del Mantaaro en esta parte
p del vaalle.
Cord
dillera de Yanaorco
Y
Esta geoforma se
s emplaza a lo largo de
d la margen
n izquierda del río Manntaro. Repreesenta
una agreste caddena de cerrros y picos con altitu
udes prominnentes, quee sobrepasaan los
4,0000 msnm. Ell macizo se encuentra disectado
d po
or quebradaas laterales que fluyen hacia
el ríoo Mantaro.
 Laderas de Cobriza
C
Se encuentran
e u
ubicadas enntre las loccalidades de
d Huatuscaalla y el noorte de Cob
briza.
Preseenta un relieve muy abbrupto y esccarpado quee llega a forrmar taludees o conjunttos de
ellos de alta a muy
m alta penndiente, quee han generrado en elloos desnivelees cercanos a los
2,0000 m. Esta geoforma haa sido produucida por la incisión deel río Mantaaro. Cabe reesaltar
que en esta uniidad geomoorfológica se
s emplazaa el área dee estudio. E
Este sector se le
conooce con el noombre de Expansión
E - Cobriza o Pampa
P de Coris.
Vallees
Estass geoformass correspondden a las incisiones dessarrolladas por el río M
Mantaro.
 Valle
V fluviall del Mantaaro
Consstituyen proofundas inccisiones en terrenos alltamente aggrestes, conn laderas dee alta
penddiente, y donde
d el foondo del valle
v se en
ncuentra enncañonado, con desniiveles
superriores a los 1,000 m.
108--041 5

2.2 Estratigraafía
La esstratigrafía de la zona está conforrmada por rocas

r sedim
mentarias del paleozoico
o que
se exxponen amppliamente en
e ambas laderas
l del valle del Mantaro.
M E
Estas rocas están
repreesentadas por
p el gruppo Tarma (Cs-t) y grupo
g Copaacabana (P
Pi-c). Cubriendo
parciialmente a las unidadees litoestratiigráficas mencionadas
m se encuenttra los depó
ósitos
cuateernarios de origen aluvvial (Qh-al), coluvial (Q
Qh-co) y fluuvioglaciar ((Qh-gf).
2.2.11 Paleozoiico
2.2.11.1 GRUPO
O TARMA (Cs-t)
Esta unidad dee edad Carrbonífero suuperior aflo

ora ampliam
mente en eel escenario
o del
proyecto, y se encuentra conformanndo ambas laderas dell valle del río Mantaaro, a
maneera de unaa faja de clara
c direccción andinaa. La secueencia del ggrupo Tarm
ma es
mayoormente pellítica conforrmado por una
u gruesa sucesión dee pizarras, llutitas pizarrrosas
bastaante foliadaas con alguunas intercaalaciones de
d lutitas arrenosas, luttitas calcáreeas y
calizzas. En algunnos casos se observan limolitas reecristalizadaas (corneanaas) por el grranito
de coobriza.
Esta unidad litoeestratigráficca aflora en el área de estudio.

e
2.2.11.2 GRUPO
O COPACA
ABANA (Pii-c)
Esta unidad litoeestratigráficca aflora enn forma muy

y restringidaa en el área del proyectto. Se
le obbserva al NO
O de la locaalidad de San Pedro de Coris. Litollógicamentee consiste de
d una
sucessión de callizas gris azuladas,
a coon algunas intercalacioones de lim
mo arcillitass gris
oscurras a gris veerdosas. Estta unidad noo tiene relacción con lass obras proyyectadas.
Al grrupo Copaccabana se le asigna una edad Permiano inferioor.
2.2.22 Cuatern
nario
Las rocas del grupo

g Tarm
ma, grupo Copacabana
C a y el grannito Cobrizaa, se encueentran
cubieertos parciaalmente poor depósitos inconsoliidados de origen colluvial, eluv
vial y
aluviial.
Los depósitos
d cooluviales y eluviales see encuentran
n ampliameente expuesttos en las laaderas
del valle,
v los depósitos aluviales
a enn general se encuenttran tapizanndo el cau
uce y
márggenes del ríoo Mantaro y quebradass tributarias..
108--041 6

2.3 Rocas intrusivas
2.3.11 Granito de cobrizaa
Este intrusivo correspondde a la ellongación Sur-Este del

d batolitoo de villa azul.
Petroográficamennte presentaa textura holocristalina, color blannquecino a rrosáceo. Laa edad
radioométrica dee este battolito es en
e promediio 231 M..A. (Stewaart, 1974). Esta
deterrminación inndica una edad Permiaana para el granito
g Cobrriza.
Aflorramientos del granito Cobrizaa se encu
uentran am
mpliamente expuestos en
Chaccapampa exxhibiendo una
u morfollogía aterraazada, conformando dos platafo
ormas
(supeerior e infe
ferior). Entrre los minerales esen
nciales del granito see encuentran los
feldeespatos que se presentaan parcialmeente alterado
os a sericitaa y arcillas.
El granito
g de Cobriza
C ma (Cs-t) conformado
inttruye a las rocas del grupo Tarm o por
pizarrras, lutitass pizarrosass, las cualees en contaacto mutuoo con el granito, apaarecen
fuerttemente tecttonizadas y muy débilm
mente silicifficadas.
2.4 Aspectos Geoestructturales
Las estructuras geológicas del escenaario del estu

udio están constituidas por pliegu
ues y
fractuuras:
2.4.11 El Anticclinal Coriss
Este anticlinal es
e el elemennto estructuural más preedominante.. Su eje de orientación
n NO-
SE pasa
p cerca de
d los puebloos de Pamppalca, Coris y Carhuanccho, con una hundida de
d 16º
en am
mbos extreemos. Este anticlinal, el más orieental, form
ma conjuntam
mente con otros
anticclinales y sinnclinales; unn anticlinal regional.
En sííntesis, el anticlinal
a Cooris conform
ma un anticclinal regionnal intermeddio con chaarnela
plegaada. Este anticlinal es
e definidoo como un
n pliegue simple,
s abiierto, verticcal y
asim
métrico. Estaa asimetría es debida a su corta longitud deel flanco occcidental y gran
longiitud del flaanco orientaal, el cual profundiza
p algunos cieentos metroos debajo del río
Manttaro. Este fllanco tiene aproximadaamente rum
mbo N 45º O y buza 45ºº NE.
108--041 7

2.4.22 Fracturaación
Agruupa a todas las fallas de tipo inverrso, longitud

dinales, falllas normalees longitudin
nales,
etc.
La conspicua
c d
distribución
n lineal de los afloram
mientos de granito suugiere que estos
cuerppos plutóniccos se empplazaron a lo largo de grandes falllas normalees que afecctaron
los teerrenos paleeozoicos.
2.5 Geodinám
mica Extern
na
Los procesos geodinámicoos que ocurrren en el área

á de estuudio, particcularmente en la
laderra izquierdaa del valle, tienen
t su manifestació
m n principalm
mente durannte la temporada
de llluvias. Estoos procesoss dan lugaar a movim
mientos del terreno quue engloban
n, en
general, a los prrocesos gravvitacionaless que tienen
n lugar en laas laderas een forma flu
ujos y
coladdas de barroo o derrubioos, caídas o desprendim
mientos de roocas, cárcavvas, etc.
La esscorrentía pluvial
p ha originado
o fenómenos dee erosión tipo cárcavass que afectaan los
taluddes de la laddera del barrranco, en laa margen izq
quierda que del río Manntaro.
Las caídas
c u manifestación en loss taludes rocosos
o deesprendimieento de rocaas tienen su
muy fracturadoss conformados por pizzarras, lutitaas pizarrosaas, etc. Estoos fenómen
nos se
obserrvan en los taludes o coortes de la carretera
c de acceso a Paampa de Cooris.
3. CONDIC
CIONES GEOLOGIC
G CAS DEL EMPLAZA
E AMIENTO
O
Ver Plano
P Nº : MI0225-2014-GE
E-02
3.1 Área de Recrecimiiento del Deepósito de Relaves

R Ch
hacapampaa
La zoona previstaa para el recrecimientoo del depósiito de relaves se ubica sobre la margen
izquiierda del valle del río Manntaro entre las cotas 2,100 a 2,300 msnm
m
aproxximadamennte
Locaalmente se ubica en ell sector dennominado Expansión

E – Cobriza y comprend
de un
área delimitado entre las reelaveras Noorte y el Dep
pósito de reelaves Channcadora Surr (Ex-
Limoonar). Morffológicamennte presentaa un relieve aterrazado, conformaddo por depó
ósitos
108--041 8

coluvviales o cooluviones dee gran espeesor, cuya litología coonsiste en ggravas, can
ntos y
bloquues angulossos, aglutinaados en unaa matriz arciillo limosa.
Cabee indicar quue el coluvióón es el matterial derivaado de la meeteorizaciónn, fracturam

miento
y desscomposicióón de las roocas que aflooran en las partes altass de la laderra, los cualees han
sido transportaddos ladera abajo
a por la gravedad y depositados por lavaado de las llluvias
en laas partes bajas del vallee.
En téérminos geoológicos see puede afirrmar que el área para el depósito Chacapam
mpa se
encuuentra emplazado sobre depósitoss coluvialess o coluviones, de bueenas y sim
milares
caraccterísticas que
q los sueloos de cimenntación de laas relaveras Norte y el Ex-Limonaar.
4. CONDIC
CIONES HIDROGEO
H OLOGICA
AS
4.1 Climatoología
La cllimatologíaa de la zonaa de Cobrizaa tiene variiación estaccional, durannte los messes de

Junioo a Octubrre las tempperaturas mayores
m y más fluctuuantes, y enn los mesees de
Dicieembre a Abbril son más estables y bajas. Se estima quee en cobrizaa, la temperratura
mediia anual es de
d 19 a 21 ºC.
º (J.Tovarr 1998).
La humedad
h rellativa se caaracteriza por ser norm
mal a seca, se estima qque el prom
medio
anuaal es de 70%
%, siendo loos meses de Enero a Marzo
M los máás húmedoss, y los messes de
Mayo a Noviem
mbre los máss secos.
El grradiente reggional de evvaporación aumenta co

on la altitudd, la láminaa de evaporración
prom
medio calcuulado parar Cobriza es
e de 878,6
6 mm/año. (Bisa, 2010), las maayores
evaporaciones ocurren
o de Junio
J a Octuubre.
La éppoca de maayor precipittación es enn el mes de Enero, en esta

e época oocurre el 88
8% de
la lluuvia anual y la época de
d estiaje occurre entre Junio
J a Septiembre, enn ésta precip
pita el
restaante 12%. La
L lámina de precipitacción media anual en Cobriza
C es dde 619,3 mm
m/año
(Bisaa, 2010). Laa intensidadd de las torm
mentas periiódicas, aceeleran el prooceso de errosión
de suuelos en las empinadas laderas de Cobriza.
108--041 9

4.2 Geomorrfología
El área
á involuccrada por el
e depósitoo de relavees Chacapam
mpa, morfo
fológicamen
nte se
empllaza en unaa antigua terrraza de oriigen coluviaal; ubicada en la marggen izquierd
da por
encim
ma del río Mantaro.
M
Por encima dee la terrazaa se observvan laderass con penddientes muyy abruptas,, con
aflorramientos de
d rocas del grupo Taarma (pizarrras, lutitas pizarrosas)) y depósito
os de
escom
mbreras
4.3 Caracterización Hidrogeológica
El árrea de Cobrriza se caraacteriza porr su basameento rocoso de rocas sedimentariaas del

grupo Tarma, quue ha sido cortado
c profundamentee por el río Mantaro y cubierto po
or una
gruessa capa de suelos
s coluvvio-eluvialees que se deesarrolla am
mpliamente een toda la teerraza
del área
á de interrés.
4.4 Situacióón de la hid

drogeología regional
Regionalmente existe flujoo subterráneeo, éste produce descarrgas localizzadas en alg

gunos
nivelles permeabbles, los quee descargan y alimentan
n el caudal de los arroyyos circundaantes,
los cuales formaan el caudall base de loss riachueloss.
Se coonoce que en el área se

s tiene aluumbramiento
os de agua de bajo caaudal, entre éstos
tenem
mos a: Sojooshuaycco, Larían y Milchacay
M qu
ue totalizann 4 l/s, y enn la microcu
uenca
de Lucmayoc
L d
donde se cappta agua paara uso de la Mina Coobriza se tieene el manantial
Negrro de Machhahuay que tiene un caaudal de 7 l//s. Tambiénn se conocee la existenccia de
aguaas termales que aflorann aguas abaajo de la zona de prooyecto, éstoos son cono
ocidos
comoo los baños de Coris, coon 47º C dee temperaturra y descargga de 44 l/s..
La exxcavación de
d socavonees y galerías subterráneeas produceen el efecto de un gran
n dren
de allgunos cuerppos hacia el cual fluyee el agua, lo
o cual indicaa que en zonnas de intru
usivos
existten ciertos niveles
n perm
meables a prrofundidad.. Se conoce que en la llabor subterrránea
del Nivel-10
N afl
floran aguass termales con d temperattura y caudaal de 8 l/s, éstas
c 45 ºC de
posibblemente prrovienen dee un foco geotérmico
o cercano, asociado
a a la intrusión del
batollito.
108--041 10

El árrea de recaarga de las fuentes reggionales se producen en

e la cumbbre de los cerros
c
aledaaños y estánn asociadoss a las áreass de mayor precipitacióón pluvial y al afloram
miento
de esstratos perm
meables, al estar
e expuesstas las rocaas fracturaddas y meteorizadas perm
miten
la peercolación de
d las aguas pluviales all subsuelo, iniciando suu movimiennto ladera ab
bajo.
4.5 Sondajees geotécniccos e hidroggeológicos
En laa zona del proyecto see ejecutaronn cuatro (04

4) sondajes diamantinoos, de los cuales
c
dos (02)
( tuvieroon propósitoos hidrogeollógicos y 02
2 con fines geotécnicos
g s (año 2011)).
Los sondajes fuueron denom

minados BH
H-07, BH-15, BH-16,, y BH-22. La profundidad
mínim
ma fue de 15.40
1 m en el BH-15 y la profund
didad máxim
ma fue de 400.0 m, en ell BH-
22. Durante
D el proceso
p de perforación
p se realizaro
on ensayos de
d permeabilidad.
Se innstalaron doos (02) piezzómetros dee tubo abierrto en el BH-15R y B

BH-16, de 20.0
2 y
20.500 m de proffundidad reespectivameente, con fin
nes de obseervación dell nivel freáttico y
caliddad del aguaa.
4.6 Ensayoss de permeaabilidad en

n los sondeo
os
Se ejecutaron
e en los soondeos, enssayos de permeabilida
p ad de tipo Lefranc (carga
(
variaable).
En ell siguiente cuadro

c se muestra
m la reelación de en
nsayos y suus resultadoss.
C
Cuadro Nº 1.
1 Resulltado de loss Ensayos de
d Permeabilidad
Tipo de undidad
Profu Permeaabilidad Nivel
Sondaje Littología
Ensayyo Ensaayo (m) K (cm/s) K (m/d) Freático (m)
BH‐0
07 V
LFV 8.00
0 ‐ 8.80 2.3E‐3 2.01 Gravaa arenosa
N.E.
BH‐1
15 LFV
V 5.00
0 ‐ 6.00 0.58 Gravaa arenosa
6.7E‐4 N.E.
BH‐1
16 LFV
V 5.00
0 ‐ 6.00 0.16 Gravaa arcillosa
1.9E‐4 N.E.
Gravva arena
BH‐2
22 V
LFV 21.0
0 ‐ 22.0 2.3E‐4 0.37 N.E.
arcillosa
LFV == Ensayo de P
Permeabilidaad tipo Lefranc Carga Varriable
N.E. == No encontrrado
108--041 11

Los resultados
r d estos enssayos indicaan que los su
de uelos coluvvio/eluvialess atravesado
os por
las perforacione
p es presentann valores de
d permeabiilidad compprendidos een el rango
o K =
1.9x10-4 a 2.3x110-3 cm/s (k = 0.16 a 2.01 m/d)
Las rocas
r del basamento presentan
p vaalores comp
prendidos en 10-4 a
e el rango k = 5.38x1
7.27xx10-4 cm/s (k
( = 0.5 m/dd).
4.7 Nivel freeático en ell área de esstudio
Los resultados
r d las perfooraciones diamantinas ejecutadas
de e e el área dde interés in
en ndican
que hasta
h la proffundidad innvestigada, no
n se ha enccontrado nivvel freático alguno.
En el cuadro N°° 1 se muesstran los reggistros de lo

os niveles freáticos
f de los piezóm
metros
instaalados, los que
q indican que en el área
á del pro
oyecto no existe
e nivel freático haasta la
profuundidad de perforaciónn alcanzadaa. Por lo cu
ual se considera una zzona “seca””, con
nivelles freáticoss profundos.
5. CONCL
LUSIONES
S
Los resultados
r d mapeo geológico
del g de superficiee en el área de estudio, complemen
ntado
con la
l informacción existennte de estuddios anterio
ores, permiten estableccer las siguiientes
conclusiones y recomendac
r ciones:
 E área prevvista para ell depósito de

El d relaves Chacapampa
C a se encuenttra ubicada sobre
l margen izquierda
la i del valle dell río Mantaro, entre laas cotas 23000 a 2355 msnm
m
a
aproximada
amente, en la unidad geomorfológ
g gica denom
minada “ladeera de Cobriza”.
G
Geológicam
mente estarrá cimentaddo sobre depósitos
d c
coluviales cconformado
o por
g
gravas, canntos y bloquues angulossos a suban
ngulosos ennglobados een matriz arcillo
a
l
limosa de buenas
b y similares carracterísticas que los suuelos de cim
mentación de
d las
r
relaveras N
Norte y el Exx-Limonar
Los resultados
r d las invesstigaciones geológicas
de g e hidrogeollógicas realizadas en ell área
de innterés permiiten estableccer las siguiientes concllusiones:
 L geologíía del áreaa del proyyecto está constituidoo por rocaas sedimen
La ntarias
c
constituidas
s por pizarrras, lutitas pizarrosas
p y areniscas cubiertas pparcialmentte por
108--041 12

d
depósitos cooluvio/eluvviales de graan espesor; sobre estoss suelos estaará emplazaado la
e recrecimiiento.
el
 E basamennto rocoso es
El e poco perm
meable lo que
q no perm
mite el almacenamiento
o ni el
f
flujo de laas aguas suubterráneas, los que están cubieertos por ssuelos detrríticos
p
permeables , los que peermiten la peercolación rápida
r haciaa el fondo ddel valle.
 meabilidadees K = 1.9xx10-4 a 2.3

L suelos coluvio-eluuviales presentan perm
Los 3x10-3
c
cm/s (K=0..16 a 2.1 m/d).
m Durannte las perfo
oraciones geotécnicas hidrogeológ
gicas,
n se ha enncontrado niveles
no n de agua subterrránea en los
l suelos nni en la rocca de
b
basamento, lo cual inddica que enn el área no
o existe nivvel freático ni descarg
gas de
a
agua.
 E basamennto rocoso presenta permeabilidaades K = 55.38x10-4 a 7.27x10-4 cm/s

El
(
(K=0.5 m/dd).
 E monitoreeo de los pieezómetros no

El n han regisstrado nivelees de agua ssubterránea.
 L perforaaciones diam
Las mantinas ejeecutadas no
o han reporttado la pressencia de niiveles
d agua subbterránea haasta la profuundidad alcanzada. Porr lo tanto, eel área de esstudio
de
s le puede clasificar como zona "seca"
se " con niveles
n freátticos profunndos.
108--041 13
Anexos
Panel Fotográfico

____________________________________________
______________________________
____
Río
o Mantaro
Fotoo Nº 1: Vistta panorámica del depóósito de relaaves húmedoos Chacapam mpa, emplaazado
enn la ladera izzquierda dell valle del ríío Mantaro,, sobre los 2140
2 m.s.n.m
m. Su máxiima
alttura de depoosición de relaves
r está prevista alccanzar el nivvel 2400 m.s.n.m. (saliida
Túneel Chacapam mpa).
Salidaa Túnel
2170 m.s.n.m.
Fotto Nº 2: Vissta panorámmica del depósito de relaves húmeddos Chacapaampa. La alltura

de laa deposiciónn actual de los relaves alcanza la cota
c 2170 msnmm aproxiimadamentee. La
cota máxima dee deposiciónn está previssta alcanzarr el nivel 2400 msnm (ccota salida Túnel
T
C
Chacapampa a).
108-041 1
____________________________________________
______________________________
____
Foto Nº 3: Portal dee salida del Túnel Chaccapampa.
SALIDA
A TÚNEL CHA
ACAPAMPA
Fotto Nº 4: Muuro tipo cribba como eleemento de contención frente

f a la innestabilidad
d del
depósito dee escombros de ladera.
108-041 2
____________________________________________
______________________________
____
Foto Nº 5: Vista panorám

mica del trayecto del cannal de coronnación hastaa su descarg
ga en
ell río Mantarro.
Footo Nº 6: Canal
C de coroonación afeectado por caída
c de rocas.
108-041 3
____________________________________________
______________________________
____
Footo Nº 7: Taaludes con depósitos

d dee escombross de ladera ded estabilidaad precaria.. Se
observan muros
m de prootección tippo criba. En la parte altaa se apreciaa el canal dee
coronaciónn.
Footo Nº 8: Canal
C de coroonación afeectado por caída
c de rocas.
108-041 4
____________________________________________
______________________________
____
Fotto Nº 9: Muuro tipo cribba para proteección del canal

c de corronación. Loos taludes están
e
conformmados por material
m de escombros sueltos.
108-041 5
____________________________________________
______________________________
____
Fotoo Nº 10: Vissta del canaal de coronaación afectad

do por caídaa de materiaal de escom
mbros.
Se observa un tramo de muro
m colapsaado.
F
Foto Nº 11: Muro colappsado. Al piie se observ d coronacióón antes de su
va el canal de
ingrreso a la ráp
pida.
Foto Nº 12: Tramo

T del caanal de coroonación afecctado por unn derrumbe de material de
escommbros de laddera, se obseerva un secttor donde ell muro ha faallado.
108-041 6
____________________________________________
______________________________
____
Fotoo Nº 13: Cannal de coronnación de seección trapeezoidal H= 1.10m, B=11.55m, b=0..45m.
66°
Footo Nº 14: Vista

V de un talud confoormado por depósitos ded escombroos de ladera de
preccaria estabillidad (fragm
mentos de roocas de 5 a 30
3 cm. de diámetro
d y bbloques may yores
a 300 cm. de diáámetro). Estte sector se ubica en el tramo inmeediato a la ssalida del Túúnel
Chaacapampa. Al A pie de laa ladera se observa
o un muro
m tipo crriba.
108-041 7
____________________________________________
______________________________
____
Fotoo Nº 15: Muuro tipo cribba al pie dell talud de esscombros dee ladera. Se observa alg
gunas
fallass en el muroo por efectoo del empujee del materiial de escom
mbros.
Fotoo Nº 16: Deppósito de esscombros dee ladera y muro

m tipo criba. Se obseerva una fallla en
el muuro
108-041 8
______________
_ ___________________________
______________
______________
______
Foto Nº
N 17: Talud con depósitos de esccombros de ladeera de estabilidad
d precaria. Al piee se observa un muro de proteccción.
108-041 9
____________________________________________
______________________________
____
Foto Nº 18:
1 Falla deel muro tipoo criba en deepósitos de escombros de ladera.
Fotoo Nº 19: Deppósitos de escombros

e d ladera a la
de l salida dell Túnel Chaacapampa.
108-041 110
______________
_ ___________________________
______________
______________
______
Foto
F Nº 20: Depósito de relaves Chacapampa.
108-041 11
______________
_ ___________________________
______________
______________
______
Foto
F Nº 21: Depósito de relaves Chacapampa.
108-041 12
______________
_ ___________________________
______________
______________
______
F
Foto Nº 22: Pozaas de agua de drrenaje provenien
nte de la relaveraa Chacapampa
108-041 13
____________________________________________
______________________________
____
Foto Nº 23: Botaadero.
Fotoo Nº 24: Vissta de la zon

na del Botadero.
108-041 114
____________________________________________
______________________________
____
Footo Nº 25: Cortes

C verticcales a subvverticales en
n la carretera de accesoo al depósitoo de
relaaves Chacappampa. El material
m que conforman n estos taluddes son simiilares a los de
d la
canteera Chacapaampa.
Fotto Nº 26: Caarretera Chaacapampa. Los

L taludess están confo
formados poor gravas arccillo
limoosas compaactas.
108-041 1
15
______________
_ ___________________________
______________
______________
______
Footo Nº 27: Vistaa panorámica de la Cantera Chaccapampa en actu

ual explotación.
108-041 16
______________
_ ___________________________
______________
______________
______
BOTADER
RO
Q -e
RELAV
VERA
Foto Nº 28: Vista

V panorámicaa mostrando el acctual depósito dee relaves Chacap
pampa, botadero o. En la parte sup
perior del lado izzquierdo se
aprecia los depósitos
d de esco ombros de ladera de estabilidad precaria.
108-041 17
_________________________________________________________________________
INFORME DE ESTUDIO DE
PELIGRO SÍSMICO
CONTEN
NIDO
Pág.
1. Introducción .................................................................................. 1
1.1 Generalidades ..............
. ................................................................... 1
1.2 Alca
ance del Esttudio .......................................................................... 3
3
2. SISMICIDA
AD DEL ÁREA
A DE INFLU
UENCIA .................................................. 4
2.1 HIST
TORIA SISMICA DEL ARE EA DEL PROYECTO ............................................. 4
4
micidad Instrrumental en el Área de
2.2 sism e Influencia
a ...................................... 7
7
3. Neotectón
nica de las principales fuentes sismogénica
s as de la reggión en esttudio9
3.1 Emp plazamiento
o tectónico regional ........................................................ 9
9
3.2 siste
emas de fallas en la re
egión centra
al del perú ..............
. ......................... 10
0
4. Análisis síísmico prob
babilístico........................................................... 11
4.1 Intro
oducción ................................................................................... 11
4.2 Fund d análisis del peligro sísmico ........................................... 11
damentos del
4.3 Evalluación y ca
aracterizaciión de las fuentes sism mogénicas ........................... 12 2
4.4 Estim
mación de parámetros
p s de sismicid dad local ......................................... 17 7
4.5 Atennuación de las ondas sísmicas ......................................................... 18 8
4.6 Deteerminación del peligro o sísmico ........................................................ 20 0
4.6.1 Clasifica
ación del sittio para dise eño sísmico o ................................................23
3
4.6.2
2 Cálculo de espectros peligro sísmico
s unifforme .........................................24
4
4.6.3
3 Estimacción probabilística del OBE
O (Opera
ating Basic Earthquake
e) ...........24
4
4.6.4
4 Estimacción probabilística del MCE
M (Maxim
mun Consid
dered Earthquake) ..25
5
5. Análisis de
e peligro síísmico dete o ............................................ 26
erminístico
5.1 Acelleraciones h
horizontales máximas determinístticas. ............................... 26
6
5.2 Acelleraciones horizontale
h s máximas esperadas para
p el MCE E. ....................... 28
8
6. Espectro de
d diseño sísmico
s seg
gún la Norm
ma IBC, 200
06 ............................ 32
6.1 Espe
ectro de disseño genérico ............................................................... 322
6.2 Espe
ectro de disseño especíífico ............................................................. 35
5
7. Conclusio
ones y recomendacion
nes ...................................................... 37
8. Referenciias .................................................................................. 39
ANEX
XOS
Anex
xo 1: Relación de Sismo os Histórico
os
Anex
xo 2: Mapa de
d isosistass
Anex
xo 3: Catálo
ogo de Hipo ocentros
Anex
xo 4: Salidass del progra
ama Crisis
Anex
xo 5: Curvass de probabbilidad de excedencia
e
Anex
xo 6: Especttros de peligro uniformme
Anex
xo 7: Especttros de dise
eño genérico
Anex
xo 8: Especttros de dise
eño específiico
Peligro
o Sismico Págin
na. 1
PELIGRO SISMICO
1. INTRODUC
CCIÓN
1.1 GENERA
ALIDADES
El pressente inform me, docum menta el esstudio de peligro sísmico deterrminístico y y
probabiilístico, análisis de la información n referente a la activiidad sísmicaa, histórica,,
sismicid
dad instrumeental en la región Centtro del Perú ú (evaluada hasta el diciembre dell
2013), yy específicam mente en la zzona de Estu udio para la CConstrucciónn del Nuevo depósito dee
relaves Parco. La ubicación de la zona del p proyecto se presenta en n el Mapa M‐01. La zonaa
donde sse ubica el prroyecto, presenta alta acctividad sísm mica, debido pprincipalmen nte a la zonaa
de interracción de laa Placa de Nazca
N con la Placa Sudamericana, doonde existen n evidenciass
urrencia de grandes eve
históricaas de la ocu entos sísmicos, siendo los más importantes loss
sismos del 17 de Occtubre de 19 966 (8.1 Mw w), 03 de Octubre de 197 74 (8.1 Mw), 23 de Junio o
del 2001 (8.4 Mw) yy del 15 de Agosto del 20 007 (8.0 Mw)).
En la figgura 1‐1, see aprecia que en la porción oceánicca existe un na alta densiidad sísmicaa
superficcial (sismosscon profun ndidad focaal menoress a 70 Km m.) concentrados casii
exclusivvamente enttre la fosa marina
m y la línea de la costa.
c En laa porción continental see
aprecia una alta densidad sísmica superficiaal debido a la actividad ssísmica con mecanismoss
focales del tipo corrtical y una alta
a actividad sísmica prrofunda (sism mos de subd ducción tipo
o
intraplaaca). Todos los sismos en n la porción oceánica corrresponden aa la zona de subducción,,
mientraas que en la porción con ntinental se incluyen loss sismos de la zona de Benioff, con n
profund didades focales mayores de 70 Km., yy los sismos ccontinentalees que son su uperficiales.
La deteerminación del peligro sísmico se realizó mediante el m método prob babilístico y
y
determinístico, prop poniendo nivveles de aceeleraciones m máximas del movimiento o sísmico dell
terreno para el Sismmo Máximo C Considerado (MCE) y parra el Sismo Base de Operación (OBE),,
tomand do como refeerencia a la Norma del IInternacionaal Building Code (IBC) de el 2006 y lass
recomendaciones d de la Americaan Society oof Civil Engineers. El peligro sísmico del área dell
proyectto se ha deteerminado utilizando la innformación pertinente een la literatu ura técnica yy
así com
mo el program
ma de cómp
puto CRISIS 2007,
2 desarrrollado por O
Ordaz et al. (1999), quee
emplea métodos nu uméricos connocidos, connsiderando laas leyes de aatenuación d de Youngs ett
al (199
97) para suelo y roca.. Se han utilizadolas
u f
fuentes sism
mogénicas para
p sismoss
continentales y dee subduccióón, las cualles estánbasadas en eel trabajo de d tesis dee
investiggación de Gamarra y Aguilar (2009).
Peligro
o Sismico Págin
na. 1
ESTUDIO DE FACTIBILIDAD Y DE INGENIERIA DE DETALLE A NIVEL DE CONSTRUCCIÓN DEL NUEVO DEPÓSITO DE
RELAVES PARCO Y OBRAS AUXILIARES
Figura 1-1: Ubicación del Proyecto
Peligro Sismico Página. 2

ESTUDIO DE FACTIBILIDAD Y DE INGENIERIA DE DETALLE A NIVEL DE
CONSTRUCCIÓN DEL NUEVO DEPÓSITO DE RELAVES PARCO Y OBRAS
AUXILIARES
1.2 ALCANCE DEL ESTUDIO

El alcance del estudio comprende la evaluación del nivel de peligro sísmico en la
zona donde se encuentra ubicadoel nuevo depósito de relaves Parco. Para lograr
este objetivo se ha realizado el análisis de peligro sísmico mediante métodos
probabilísticos y determinísticos, utilizando la información sísmica disponible para
definir las fuentes sismogénicas que afectan esta región. La metodología
desarrollada para el análisis de peligro sísmico de este proyecto se describe en los
siguientes pasos:
(1) Revisión de la información disponible.
Se ha recopilado la información concerniente a la sismicidad y neotectónica del
área de influencia de la región. La información sísmica histórica está basada
fundamentalmente en el trabajo de Silgado y en el Proyecto SISRA (Sismicidad de
la Región Andina), patrocinado por el Centro Regional de Sismología para América
del Sur (CERESIS). Por su parte, la neotectónica de esta región ha sido obtenida
principalmente del Mapa de Fallas Cuaternarias y Plegamientos del Perú,
desarrollado por Macharé et al, (2003), en el marco del Proyecto Internacional de
la Litósfera para el estudio de las Principales Fallas Activas en el Mundo.
(2) Análisis de la Sismicidad Histórica
La historia sísmica de la región, fueron evaluados para la caracterización de las
fuentes sísmicas potenciales. Así mismo la revisión del Catálogo Sísmico del IGP
(Instituto Geofísico del Perú) revisado y depurado para el periodo 1901-2001, y
complementado con el catálogo del National Earthquake Information Center
(NEIC) hasta el año 2013.
(3) Caracterización de las Fuentes Sísmicas
Se han establecido fuentes sismogénicas de subducción para el Perú sobre la base
del trabajo elaborado por Castillo (1993), en las cuales se han diferenciado los
mecanismos de interfase y de intraplaca superficial e intermedias, considerando el
patrón de comportamiento de cada una de ellas y mediante el procesamiento
estadístico de la información sísmica actualizada al año 2013.
(4) Análisis del Movimiento Sísmico del Suelo
La determinación del peligro sísmico en la zona del proyecto se realizó mediante
los métodos determinísticos y probabilísticos, con estimación de aceleraciones
horizontales máximas esperadas para el movimiento sísmico del terreno en la zona
del proyecto, en función a los cuales se proponen valores del coeficiente sísmico a
utilizar en el análisis pseudo-estático para el diseño sísmico de estructuras y obras
en general, así mismo se propone espectros de peligro uniforme para 475, 1000 y
2500 años de periodos de retorno, teniendo en cuenta leyes de atenuación
actualizadas para los tipos de fuentes sismogénicas que tienen influencia en la
región.


AUXILIARES
2. SISMICIDAD DEL ÁREA DE INFLUENCIA

Para la identificación de las fuentes sismogénicas y la caracterización de su
actividad,la evaluación del peligro sísmico, además de los estudios geológicos y
tectónicos,requiere de una información detallada de la sismicidad del área de
influencia. Estainformación, que es obtenida de catálogos de sismos históricos e
instrumentales,permite delimitar en forma más precisa la ubicación de las fuentes
sismogénicas y laestimación de la frecuencia de ocurrencia de sismos en los últimos
cientos de años.
2.1 HISTORIA SISMICA DEL AREA DEL PROYECTO

La fuente básica de datos de intensidades sísmicas de los sismos históricos esel
trabajo de Silgado (1969,1973, 1978 y 1992), que describe los principaleseventos
sísmicos ocurridos en el Perú. Un mapa de Distribución de MáximasIntensidades
Sísmicas Observadas en el Perú ha sido presentado por AlvaHurtado et al (1984),
ilustrándose en el Mapa N° 1 la parte de aquél relevante alestudio. La confección
de dicho mapa se ha basado en treinta isosistas desismos peruanos y datos de
intensidades puntuales de sismos históricos ysismos recientes.
En el Anexo 1 se presenta una descripción resumida de los sismos que hanocurrido
en el área de influencia del Estudio. Este Anexo está basadofundamentalmente en
el trabajo de Silgado (1943-1992) y en el ProyectoSISRA (Sismicidad de la Región
Andina), patrocinado por el Centro Regionalde Sismología para América del Sur
(CERESIS) y datos sísmicos del InstitutoGeofísico del Perú (2013). Del análisis de la
información existente se deduceque para el área de influencia existe poca
información histórica. Desde el sigloXVI hasta el siglo XIX sólo se reportan los
sismos sentidos en las principalesciudades existentes, indicando que dicha
actividad sísmica no es totalmenterepresentativa, ya que pueden haber ocurrido
sismos importantes en regionesremotas, que no fueron reportados.
Los sismos más importantes que afectaron la región y cuya historia se conoce son:
 El sismo del 28 de Octubre de 1746 con intensidad de X MMI en Chancay y
Huaura, IX-X MMI en Lima y VIII en la Cordillera Negra.
 El sismo del 04 de Febrero de 1839 con intensidades de VI-VII MM en
Chanchamayo.
 El sismo del 03 de Octubre de 1916,
 Elsismo del 01 de Noviembre de1947, con intensidades de X MM en Satipo y VII
MM en Yanahuanca, Vitoc,Villa Rica, Huánuco, Cerro de Pasco, Carhuamayo y
Acobamba.
 El sismo del 03 de Octubre de 1974, con intensidades de VIII MMen Lima y VII
MM en Cañete.
 El sismo del 15 de mayo de 1976, con intensidad de VI en Satipo.
 El sismo del 14 de Mayo de 1928, con intensidad de X MMI en Chachapoyas, V
MMI en Trujillo y IV MMI en Chimbote.
 El sismo del 10 de Noviembre de 1946, con intensidad de X MMI en Mayas y San
Miguel, VIII en Quiches y Conchucos y V en Chimbote y Trujillo.
 El sismo del 31 de Mayo de 1970, con intensidad de IX MMI en Casma y
Chimbote, VIII en el Callejón de Huaylas y VII en Trujillo, Moche y Paramonga.
 Sismo del 15 de Agosto del 2007 ocurrió un sismo con origen en la zona de
convergencia de las placas, el cual fue denominado como “el sismo de Pisco”
debido a que su epicentro fue ubicado a 60 km al Oeste de la ciudad de Pisco.
Este sismo tuvo una magnitud de momento sísmico Mw=7.9 de acuerdo al

AUXILIARES
Instituto Geofísico del Perú y de 8.0 según el Nacional Earthquake Center

(NEIC). El sismo produjo daños importantes en un gran número de viviendas de
la cuidad de Pisco (aproximadamente el 80%) y menor en las localidades
aledañas, llegándose a evaluar una intensidad del orden de VII en la escala de
Mercalli Modificada (MM) en las localidades de Pisco, Chincha y Cañete, V y VI
en la cuidad de Lima. VI en las localidades de Yauyos (Lima), Huaytará
(Huancavelica), IV en las ciudades de Huaraz y localidades de Canta, Puquio,
Chala. Este sismo produjo un tsunami que se originó frente a las localidades
ubicadas al sur de la península de Paracas, y una licuación generalizada en un
área de más de 3Km de longitud por 1.0 Km de ancho en las zonas de
Canchamaná y Tambo de Mora en Chincha.
De acuerdo a la historia sísmica de la región de estudio, se concluye que en los

últimos 400 años han ocurrido sismos de intensidad que alcanzan valores de hasta
VII en la escala MMIy en área cercanas al proyecto sismos de intensidades dehasta
VII MMI en la zona de la Falla de Quiches.
En el Anexo 2 se presentan los Mapas de Isosistas compilados por Alva Hurtado
(2004), los cuales corresponden a los siguientes sismos ocurridos en la Región
Central del Perú y que han tenido influencia en el área en estudio:24 de Mayo de
1940, 1 de Noviembre de 1947, 17 de Octubre de 1966, 1 de Octubre de 1969, 31
de Mayo de 1970, 3 de octubre de 1974 y 15 de Agosto del 2007.

AUXILIARES

ESTUDIO DE FACTIBILIDAD Y DE INGENIERIA DE DETALLE A NIVEL DE CONSTRUCCIÓN DEL NUEVO
DEPÓSITO DE RELAVES PARCO Y OBRAS AUXILIARES
2.2 SISMICIDAD INSTRUMENTAL EN EL ÁREA DE INFLUENCIA

La calidad de la información sísmica instrumental en el Perú mejora
ostensiblemente a partir del año 1963 con la instalación de la red sismográfica
mundial. En consecuencia, la información consignada en los catálogos sísmicos se
agrupa en los siguientes tres períodos de obtención de datos sismológicos:
(1) Antes de 1900 : datos históricos descriptivos de sismos destructores.
(2) 1900 – 1963 : datos instrumentales aproximados.
(3) 1963 – Actualidad: datos instrumentales precisos.
La información sismológica utilizada en el presente estudio ha sido obtenida del
Catálogo Sísmico revisado y actualizado por el Instituto Geofísico del Perú (IGP),
el cual es una versión revisada del Catálogo Sísmico del Proyecto SISRA - 1982
(Sismicidad de la Región Andina) para el periodo 1471 – 1982, y elaborado por el
propio IGP para el periodo 1982 – 2001. Esta información ha sido complementada
hasta el 31 Diciembre del año 2013 utilizando la información del Catálogo Sísmico
del National Earthquake Information Center (NEIC).
El Mapa N° 2 presenta un perfil transversal perpendicular a la costa con un ancho
de 100 Km, el cual pasa por la zona del proyecto. En estos mapas se observa que
la profundidad de los sismos de subducción aumenta linealmente hacia el Este con
una pendiente de 30º hasta 200 Km de profundidad. En este perfil claramente se
observa la zona de contacto de estas placas tectónicas, así como una importante
actividad sísmica superficial en la zona de subducción. Se aprecia que en la zona
del proyecto existe una alta concentración de movimientos sísmicos superficiales
de pequeña magnitud y que los sismos generados en la zona de subducción de
interfase se encuentran a distancias mayores a 100 Km del área de estudio.
En el Anexo 3, se presenta el catálogo de hipocentros de lossismos en el área del
proyecto desde 1900 hasta el mes de Diciembre del año 2013,para magnitudes mb
mayores que 4 y para distintas profundidades focales.

ESTUDIO DE FACTIBILIDAD Y DE INGENIERIA DE DETALLE A NIVEL DE CONSTRUCCIÓN DEL NUEVO DEPÓSITO DE RELAVES PARCO Y OBRAS AUXILIARES

AUXILIARES
3. NEOTECTÓNICA DE LAS PRINCIPALES FUENTES SISMOGÉNICAS DE LA

REGIÓN EN ESTUDIO
3.1 EMPLAZAMIENTO TECTÓNICO REGIONAL
El Perú está comprendido entre una de las regiones de más alta actividad sísmica
que hay en la Tierra, formando parte del Cinturón Circumpacífico. El marco
tectónico regional a mayor escala está gobernado por la interacción de las placas
de Nazca y Sudamericana. Los principales rasgos tectónicos de la región occidental
de Sudamérica, como son la Cordillera de los Andes y la fosa oceánica Perú-Chile,
están relacionados con la alta actividad sísmica y otros fenómenos telúricos de la
región, como una consecuencia de la interacción de dos placas convergentes cuya
resultante más notoria precisamente es el proceso orogénico contemporáneo
constituido por los Andes.
La teoría que postula esta relación es la Tectónica de Placas o Tectónica Global
(Isacks et al, 1968). La idea básica de la teoría de la Tectónica de Placas es que la
envoltura más superficial de la tierra sólida, llamada Litósfera (100 Km), está
dividida en varias placas rígidas que crecen a lo largo de estrechas cadenas meso
oceánicas casi lineales; dichas placas son transportadas en otra envoltura menos
rígida, la Astenósfera, y son comprimidas o destruídas en los límites
compresionales de interacción, donde la corteza terrestre es comprimida en
cadenas montañosas o donde existen fosas marinas (Berrocal et al, 1975).
El mecanismo básico que causa el movimiento de las placas no se conoce, pero se
afirma que es debido a corrientes de convección o movimientos del manto plástico
y caliente de la tierra y también a los efectos gravitacionales y de rotación de la
tierra.
Los límites o bordes de las placas raramente coinciden con las márgenes
continentales, pudiendo ser de tres tipos:
(1) Según cordilleras axiales, donde las placas divergen una de otra y en donde se
genera un nuevo suelo oceánico.
(2) Según fallas de transformación a lo largo de las cuales las placas se deslizan
una respecto a la otra.
(3) Según zonas de subducción, en donde las placas convergen y una de ellas se
sumerge bajo el borde delantero de la suprayacente.
Se ha observado que la mayor parte de la actividad tectónica en el mundo se
concentra a lo largo de los bordes de estas placas. El frotamiento mutuo de estas
placas es lo que produce los terremotos, por lo que la localización de éstos
delimitará los bordes de las mismas.
La margen continental occidental de Sudamérica, donde la Placa Oceánica de
Nazca está siendo subducida por debajo de la Placa Continental Sudamericana, es
uno de los mayores bordes de placa en la tierra.
La Placa Sudamericana crece de la cadena meso-oceánica del Atlántico,
avanzando hacia el NorOeste con una velocidad de 2 a 3 cm por año y se
encuentra con la Placa de Nazca en su extremo occidental, constituido por la
costa Sudamericana del Pacífico. Por otro lado, la Placa de Nazca crece de la
cadena meso-oceánica del Pacífico Oriental y avanza hacia el Este con una
velocidad de aproximadamente 5 a 10 cm por año, subyaciendo debajo de la Placa
Sudamericana con una velocidad de convergencia de 7 a 12 cm por año (Berrocal

AUXILIARES
et al, 1975).
Como resultado del encuentro de la Placa Sudamericana y la Placa de Nazca y la
subducción de esta última, han sido formadas la Cadena Andina y la Fosa Perú-
Chile en diferentes etapas evolutivas. El continuo interaccionar de estas dos
placas da origen a la mayor proporción de actividad sísmica de la región
occidental de nuestro continente. La Placa de Nazca se sumerge por debajo de la
frontera Perú-Brasil y noroeste de Argentina, lo cual es confirmado por la
distribución espacial de los hipocentros, aún cuando existe cierta controversia
debido a la ausencia de actividad sísmica entre los 300 y 500 Km de profundidad
(Berrocal et al, 1975).
Algunos trabajos de sismotectónica en Sudamérica han señalado ciertas
discontinuidades de carácter regional, que dividen el panorama tectónico de esta
región en varias provincias tectónicas. Dichas provincias están separadas por
discontinuidades laterales (Berrocal, 1974) o por "zonas de transición"
sismotectónicas (Deza y Carbonell, 1978), todas ellas normales a la zona de
subducción o formando un ángulo grande con ésta. Estas provincias tectónicas
tienen características específicas que influyen en la actividad sísmica que ocurre
en cada una de ellas.
3.2 SISTEMAS DE FALLAS EN LA REGIÓN CENTRAL DEL PERÚ

Los sistemas de fallas, cuyo origen se debe a una distribución heterogénea de
esfuerzos tensionales y compresionales, son la principal fuente de actividad
sísmica superficial en el territorio peruano. En la región centro-sur del Perú,
que es materia de este estudio, se puede reconocer el siguiente sistema de
falla que tienen influencia sobre la zona del proyecto.
La falla de Huaytallapana: se encuentra al pie de la cordillera del mismo
nombre.Dicha cordillera constituye el segmento de la Cordillera Oriental que
domina lacuenca de Huancayo. El rumbo general de la falla es NW-SE, con un
buzamientode 65° hacia el NE. Esta falla se ha reactivado en el sismo de 1969,
originandoun movimiento del tipo Sinestral-Inverso. El desplazamiento vertical
alcanzahasta 2 m. en la parte norte de la falla. Su longitud es de 25 km. y la
magnitud delsismo de 1969 fue de mb = 5.9.
La falla de Cayesh: se ubica en la parte NE del cuadrángulo de Tarma, cerca dela
localidad de Cayesh. Tiene un rumbo promedio N20 °W. Es aparentementenormal
y recorta a todos los depósitos cuaternarios de la zona, tiene una longitudde unos
10 km. No existen registros de sismos superficiales que evidencien laactividad de
esta falla.

AUXILIARES
4. ANÁLISIS SÍSMICO PROBABILÍSTICO

4.1 INTRODUCCIÓN
El peligro sísmico es una medida de la probabilidad que el sismo más fuerte que
puede ocurrir en una zona, en un cierto número de años, exceda (o no exceda) un
determinado nivel de intensidad sísmica (intensidad, aceleración, velocidad, etc).
El análisis sísmico probabilístico permite estimar adecuadamente las ordenadas
espectrales asociados a un nivel de excedencia uniforme a lo largo del espectro,
mediante la determinación de espectros de respuesta de peligro uniforme,
utilizando metodologías establecidas en la literatura técnica.
En el presente estudio, se han empleado leyes de atenuación para cuantificar la
aceleración horizontal máxima del suelo en la base, como leyes de atenuación que
permiten estimar los niveles de demanda sísmica para diferentes periodos de
vibración del suelo publicados en la literatura técnica, denominados leyes de
atenuación para ordenadas espectrales. Dada esta tendencia mundial, se ha
empleado en este estudio leyes de atenuación de ordenadas espectrales para
aceleraciones, que distingue sismos de subducción de interfase e intraplaca. Se
ha empleado el modelo de atenuación de Youngs et al. (1997), debido a que es la
que representa mejor el modelamiento sísmico del Perú y el más usado
mundialmente.
4.2 FUNDAMENTOS DEL ANÁLISIS DEL PELIGRO SÍSMICO

Como se ha indicado anteriormente, el análisis de peligro sísmico probabilístico
consiste en la evaluación de la probabilidad que en un lugar determinado ocurra
un movimiento sísmico de una intensidad igual o mayor que un cierto valor fijado.
En general, se hace extensivo el término intensidad a cualquier otra característica
de un sismo, tal como su magnitud, la aceleración máxima, el valor espectral de
la velocidad, el valor espectral del desplazamiento del suelo, el valor medio de la
intensidad Mercalli Modificada u otro parámetro de interés para el diseño
ingenieril.
La predicción de eventos futuros puede ser realizada por medio de modelos
estadísticos, en base a datos pasados. Actualmente el modelo más usado es el de
Poisson; este modelo asume que los eventos sísmicos son espacial y
temporalmente independientes y que la probabilidad de que dos eventos sísmicos
ocurran en el mismo sitio y en el mismo instante es cero. Estas suposiciones, por
lo general, no se ajustan a la ocurrencia de eventos de baja magnitud, sin
embargo representan adecuadamente la ocurrencia de los movimientos grandes,
que son los de mayor interés para fines ingenieriles. Por esta razón, el modelo de
Poisson es ampliamente utilizado para evaluar el peligro sísmico
probabilísticamente.
En su forma más general, la Ley de Poisson es expresada de la siguiente manera:
e
- t
(  t )n
Pn (t) =
n!
donde:
Pn(t) es la probabilidad de que hayan eventos en un período de tiempo t;
n es el número de eventos; y

AUXILIARES
 es la razón de ocurrencia por unidad de tiempo.

La ocurrencia de un evento sísmico es de carácter aleatorio y la Teoría de las
Probabilidades es aplicable en el análisis de la posibilidad de su ocurrencia.
Aplicando esta teoría se puede demostrar que si la ocurrencia de un evento A
depende de la ocurrencia de otros eventos: E1, E2,....En, mutuamente
excluyentes y colectivamente exhaustivos; entonces, de acuerdo al teorema de la
probabilidad total, la probabilidad de ocurrencia de A está dada por la siguiente
expresión:
n
P(A) =  P (A/ E ) . P ( E )
i
i i
Donde P (A/Ei) es la probabilidad condicional que A ocurra, dado que Ei ocurra.

La intensidad generalizada (I) de un sismo en el lugar fijado puede considerarse
dependiente del tamaño del sismo (la magnitud o intensidad epicentral) y de la
distancia al lugar de interés. Si el tamaño del sismo (S) y su localización (R) son
considerados como variables aleatorias continuas y definidas por sus funciones de
densidad de probabilidad, fS(s) y fR(r) respectivamente, entonces el peligro
sísmico definido por la probabilidad que la intensidad I sea igual o mayor que una
intensidad dada, será: P(I i) y está dada por:
P (I  i) =   P [I/(s, r)] f S (s) f R (r) ds dr

Esta es la expresión que resume la teoría desarrollada por Cornell en 1968, para
analizar el peligro sísmico. La evaluación de esta integral es efectuada por el
programa de cómputo CRISIS 2007 desarrollado por Ordaz et al (1999) en el
cálculo del peligro sísmico.
4.3 EVALUACIÓN Y CARACTERIZACIÓN DE LAS FUENTES SISMOGÉNICAS

La determinación de las fuentes sismogénicas se ha basado en el mapa de
distribución de epicentros, así como en las características tectónicas del área de
influencia. Como se ha mencionado anteriormente, la actividad sísmica en el Perú
es el resultado de la interacción de las Placas de Nazca y Sudamericana, así como
del proceso de reajustes tectónicos del aparato andino. Esto permite agrupar a
las fuentes en continentales y de subducción. Las fuentes de subducción modelan
la interacción de las Placas Sudamericana y de Nazca. Las fuentes continentales o
corticales están relacionadas con la actividad sísmica superficial andina. La
determinación de estas fuentes se basa en conceptos regionales de
sismotectónica, pues el aporte de fuentes sismogénicas locales es un problema
que continúa abierto, ya que no existen metodologías exactas para darle solución.
Un factor principal que imposibilita la evaluación de la contribución de las fuentes
locales, es que si bien es cierto que la traza y la geometría de las fuentes pueden
ser conocidas, la falta de información de su actividad reciente no admite estudios
de recurrencia y en consecuencia, tal actividad no puede incluirse en un modelo
probabilístico.
En el presente estudio se han utilizado once fuentes sismogénicas de subducción,
en las cuales se han diferenciado los mecanismos de interfase (F3 y F4) y de
intraplaca superficial (F8 y F9) e intermedias (F12, F13 y F14) y continentales
(F15, F16, F9 y F20). Las geometrías de estas fuentes se han definido en función
de las características sismotectónicas de la región definida por un círculo de 350
Km de radio desde el lugar de análisis, considerando el patrón de comportamiento

AUXILIARES
de cada una de ellas. Las fuentes simogénicas definidas para el Perú y que se han
aplicado para el proyecto se presentan en las figuras N°2 y N°3 y sus coordenadas
geográficas se indican en la Tabla 4-1.
Tabla N°4-1: Coordenadas Geográficas de Fuentes de Subducción

Coordenadas geográficas
Mecánismo
Fuentes Latitud Longitud Profundidad
focal
(w) (s) (km)
‐8.931 ‐81.050 25.0
‐7.834 ‐79.156 50.0
Fuente F3 Interfase
‐13.999 ‐75.998 50.0
‐14.811 ‐77.028 25.0
‐14.811 ‐77.028 30.0
‐13.999 ‐75.998 75.0
Fuente F4 Interfase ‐16.397 ‐72.914 75.0
‐17.768 ‐74.063 30.0
‐16.501 ‐75.684 30.0
‐7.834 ‐79.156 50.0
Intraplaca ‐7.363 ‐78.427 80.0
Fuente F8
Superficial ‐13.218 ‐74.996 80.0
‐13.999 ‐75.998 50.0
‐13.999 ‐75.998 80.0
Intraplaca ‐13.218 ‐74.996 110.0
Fuente F9
Superficial ‐15.543 ‐72.160 130.0
‐16.397 ‐72.914 80.0
‐7.363 ‐78.427 80.0
Intraplaca ‐6.557 ‐77.177 125.0
Fuente F12
Intermedia ‐12.421 ‐73.973 125.0
‐13.218 ‐74.996 80.0
‐13.218 ‐74.996 110.0
Intraplaca ‐12.112 ‐73.577 140.0
Fuente F13
Intermedia ‐13.863 ‐70.892 135.0
‐15.453 ‐72.160 115.0
‐6.557 ‐77.177 125.0
‐5.557 ‐75.600 175.0
‐6.567 ‐74.400 155.0
Intraplaca
Fuente F14 ‐8.086 ‐73.589 195.0
Intermedia
‐9.347 ‐73.914 170.0
‐11.633 ‐72.963 175.0
‐12.421 ‐73.973 125.0

AUXILIARES
Tabla N°4-2: Coordenadas Geográficas de Fuentes continentales

Coordenadas geográficas
Mecánismo
Fuentes Latitud Longitud Profundidad
focal
(w) (s) (km)
‐7.834 ‐79.156 25.0
‐7.213 ‐78.084 40.0
Fuente F15 cortical ‐10.670 ‐76.340 40.0
‐13.130 ‐74.760 40.0
‐13.999 ‐75.998 25.0
‐13.999 ‐75.998 25.0
‐13.130 ‐74.760 50.0
Fuente F16 cortical ‐15.201 ‐70.176 50.0
‐15.947 ‐70.434 50.0
‐17.789 ‐69.134 50.0
‐77.143 ‐9.079 35.0
‐74.422 ‐7.976 35.0
‐74.170 ‐9.330 35.0
Fuente F19 cortical
‐72.480 ‐11.400 40.0
‐74.760 ‐13.130 40.0
‐76.340 ‐10.670 35.0
‐74.760 ‐13.130 40.0
‐72.480 ‐11.400 40.0
Fuente F20 cortical
‐69.400 ‐12.966 40.0
‐70.176 ‐15.201 40.0


AUXILIARES

Figura 4‐1: Fuentes sismogénicas de subducción de interfase e interplaca.

AUXILIARES

Figura N°4‐2: Fuentes sismogénicas de corteza superficial o continentales.

AUXILIARES
4.4 ESTIMACIÓN DE PARÁMETROS DE SISMICIDAD LOCAL

Para este análisis se ha utilizado el catálogo sísmico para el Perú, que fue
compilado utilizando los catálogos del Instituto Geofísico del Perú (IGP) y del
National Earthquake Information Center (NEIC) con magnitudes Ms ≥ 3.0. El
catálogo sísmico fue analizado gráfica y estadísticamente considerando el tiempo,
la profundidad y la magnitud de los eventos sísmicos registrados en el área de
estudio.
Para convertir magnitudes de diferentes escalas a MW, las siguientes relaciones
fueron utilizadas:
 Para eventos con magnitudes mb (ondas de cuerpo) reportadas, MS es calculado
usando las expresiones dadas por el GSHAP (Global Seismic Hazard Assessment
Program):
MS = 1.644 mb – 3.753 mb< 5.9
MS = 2.763 mb – 10.301 mb ≥ 5.9
 Para eventos con magnitudes MS (ondas superficiales) reportadas u obtenidas,
MW es calculado usando las expresiones dadas por el ISC (International
Seismological Center; Scordilis, 2006):
MW = 0.67 (±0.005) MS + 2.07 (±0.03) 3.0 ≤ MS ≤ 6.1
MW = 0.99 (±0.02) MS + 0.08 (±0.13) 6.2 ≤ MS ≤ 8.2
Para cumplir los requerimientos de una distribución de Poisson, asumida como
representativa de la distribución del tiempo de ocurrencia de sismos, se realizó la
depuración de los eventos sísmicos dependientes.
La caracterización de las fuentes sismogénicas fue realizada a través del cálculo
de sus parámetros sismológicos, asumiendo el modelo exponencial no truncado de
Gutenberg y Richter (que simula la distribución magnitud-frecuencia) y el modelo
de tiempo de ocurrencia de Poisson. Los valores de “b” de la distribución
exponencial fueron calculados utilizando el método de mínimos cuadrados; los
valores de magnitud mínima de homogeneidad fueron estimados con el método de
máxima curvatura (Wiemer and Wyss, 2000).
En la Tabla 4-3, se presentan los parámetros de sismicidad local de las fuentes
sismogénicas utilizados.

AUXILIARES
Tabla N°4-3: Parámetros de sismicidad local utilizados

Mw
Fuente
Mmin Mmax BETA TASA
F3 4.6 8.4 1.292 8.638
F4 4.5 8.4 1.672 7.132
F8 4.3 7.1 1.879 3.754
F9 4.5 7.8 2.070 3.591
F12 4.1 7.1 1.962 3.099
F13 4.6 7.5 2.079 2.145
F14 4.8 7.3 1.810 4.650
F15 4.4 6.3 2.385 0.782
F16 4.8 6.9 2.977 1.890
F19 4.8 7.2 2.450 2.589
F20 4.3 6.9 2.010 1.409
4.5 ATENUACIÓN DE LAS ONDAS SÍSMICAS

Una vez determinada la tasa de actividad de cada una de las fuentes sísmicas, es
necesario evaluar los efectos que, en términos de intensidad sísmica, produce
cada una de ellas en un sitio de interés. Para ello se requiere saber que intensidad
se presentará en el lugar de interés, si en la i-ésima fuente ocurriera un temblor
con magnitud dada.
Las leyes de atenuación pueden adoptar muy diversas formas, para estimar el
peligro sísmico se ha utilizado la ley de atenuación para ordenadas espectrales
propuesta por Young et al (1997), que diferencian los mecanismos focales para
sismos de subducción de Interfase e Intraplaca en la estimación de la máxima
aceleración del suelo.
(1) Youngs et al (1997)
Youngs et al. (1997), desarrollaron leyes de atenuación para zonas de subducción
de sismos de Interfase e intraplaca, usando datos de sismos registrados en Alaska,
Chile, Cascadia, Japón, México, Perú (14 registros) y las islas Salomón, para
distancias entre 10 y 500 km, teniendo en cuenta las características del sitio
Youngs et al. (1997), definieron las características del sitio en tres grupos: roca,
suelo duro poco profundo y suelo profundo, consideraron eventos en roca a todos
aquellos con velocidad de ondas de corte cercanos a los 750 m/s, eventos en suelo
profundo aquellos con distancias a la roca mayores a 20 m y con velocidades de
corte entre 180 y 360 m/s, y eventos en suelo poco profundo aquellos donde la
profundidad del suelo es menor a 20 m.
Youngs et al. (1997) utilizó la magnitud de Momento Sísmico Mw (Hanks y
Kanamori, 1979) para la medida del evento. La localización epicentral,
profundidad, magnitud y mecanismo focal fueron obtenidos de publicaciones
especiales o del Harvard Centroid Moment Tensor Solutions.
Las relaciones de atenuación propuestas por Youngs et al. (1997) corresponden a
un amortiguamiento de 5%. En este estudio se ha utilizado las relaciones de
atenuación para ordenadas espectrales propuesta por Youngs et al. (1997) para
roca y suelo.

AUXILIARES
La relación de atenuación para ordenadas espectrales propuesta por Youngs en

roca es:
Ln ( Sa )  0.2418  1.414 M  C1  C 2 (10  M ) 3  C3 Ln ( rrup  1.7818 * e 0.554 M )  0.00607 H  0.3846 Zt
Con desviación estándar de Ln(Sa)  C 4  C5 * M

Donde:
Sa  Aceleración espectral expresada en g.
M Magnitud de momento sísmico Mw.
rrup  Distancia más cercana al área de ruptura en Km.
H Profundidad focal en Km.
Zt  0 para sismos de interface, 1 para sismos de intraplaca.
La Tabla 4-4, presenta los coeficientes de la ley de atenuación de aceleración

espectral en roca propuesta por Youngs et al. (1997)
Tabla N°4-4: Coeficientes de atenuación de aceleraciones espectrales en roca

propuesta por Youngs et al. (1997)
Periodo (s) C1 C2 C3 C4 C5
0.000 0.000 0.0000 -2.552 1.45 -0.1
0.075 1.275 0.0000 -2.707 1.45 -0.1
0.100 1.188 -0.0011 -2.655 1.45 -0.1
0.200 0.722 -0.0027 -2.528 1.45 -0.1
0.300 0.246 -0.0036 -2.454 1.45 -0.1
0.400 -0.115 -0.0043 -2.401 1.45 -0.1
0.500 -0.400 -0.0048 -2.360 1.45 -0.1
0.750 -1.149 -0.0057 -2.286 1.45 -0.1
1.000 -1.736 -0.0064 -2.234 1.45 -0.1
1.500 -2.634 -0.0073 -2.160 1.50 -0.1
2.000 -3.328 -0.0080 -2.107 1.55 -0.1
3.000 -4.511 -0.0089 -2.033 1.65 -0.1
La relación de atenuación para ordenadas espectrales propuesta por Youngs en

suelo es:
Ln( Sa)  0.6687  1.438M  C1  C 2 (10  M ) 3  C 3 Ln( R  1.097 * e 0.617 M )  0.00648 H  0.3643Zt
Con desviación estándar de

Ln( Sa)  C 4  C5 * M
Donde:
Sa  Aceleración espectral expresada en g.
M Magnitud de momento sísmico Mw.
R Distancia hipocentral o distancia más cercana al área de ruptura en Km.
H Profundidad focal en Km.
Zt  0 para sismos de Interfase, 1 para sismos de intraplaca.

AUXILIARES
La Tabla 4-5 presenta los coeficientes de la ley de atenuación de aceleración

espectral en suelo propuesta por Youngs et al. (1997).
Tabla N°4-5: Coeficientes de la ley de atenuación de aceleración espectral en

suelo según Youngs et al. (1997)
Periodo (s) C1 C2 C3 C4 C5
0.000 0.000 0.0000 -2.329 1.45 -0.1
0.075 2.400 -0.0019 -2.697 1.45 -0.1
0.100 2.516 -0.0019 -2.697 1.45 -0.1
0.200 1.549 -0.0019 -2.464 1.45 -0.1
0.300 0.793 -0.0020 -2.327 1.45 -0.1
0.400 0.144 -0.0020 -2.230 1.45 -0.1
0.500 -0.438 -0.0035 -2.140 1.45 -0.1
0.750 -1.704 -0.0048 -1.952 1.45 -0.1
1.000 -2.870 -0.0066 -1.785 1.45 -0.1
1.500 -5.101 -0.0114 -1.470 1.50 -0.1
2.000 -6.433 -0.0164 -1.290 1.55 -0.1
3.000 -6.672 -0.0221 -1.347 1.65 -0.1
4.000 -7.618 -0.0235 -1.272 1.65 -0.1
4.6 DETERMINACIÓN DEL PELIGRO SÍSMICO

Una vez conocidas la sismicidad de las fuentes y los patrones de atenuación de las
ondas generadas en cada una de ellas, el peligro sísmico puede calcularse
considerando la suma de los efectos de la totalidad de las fuentes sísmicas
analizadas y la distancia entre cada fuente y el sitio donde se proyectará la
estructura
El peligro sísmico del área del proyecto se ha determinado utilizando la
información pertinente en la literatura técnica y así como el programa de
cómputo CRISIS 2007, desarrollado por Ordaz et al. (1999), que emplea métodos
numéricos conocidos.
El peligro expresado en términos de las tasas de excedencia de intensidades Sa, se
calcula mediante la siguiente expresión (Esteva, 1970):
n  N Mu

vSa / R0 , p      M Pr( A  sa / M , R )dM
n 1 Mo
0
Donde la sumatoria abarca la totalidad de las fuentes sísmicasN, y Pr( A  sa / M , R ) ,

es la probabilidad que la intensidad exceda cierto valor, dadas la magnitud del
sismo M, y la distancia entre la i-ésima fuente y el sitio R. Las funciones  (M ) son
las tasas de actividad de las fuentes sísmicas, la cual fue descrita anteriormente.
La integral se realiza desde Mo hasta Mu, lo cual indica que se toma en cuenta,
para cada fuente sísmica, la contribución de todas las magnitudes.
Se hace notar que la ecuación expresa sería exacta si las fuentes sísmicas fueran
puntos. En realidad son volúmenes, por lo que los epicentros no sólo pueden
ocurrir en los centros de las fuentes, sino, con igual probabilidad en cualquier
punto dentro del volumen correspondiente. Al calcular se debe tomar en cuenta

AUXILIARES
esta situación, subdividiendo las fuentes sísmicas en diversas formas geométricas,

en cuyo centro de gravedad se considera concentrada la sismicidad de la fuente.
En vista que se supone que, dadas la magnitud y la distancia, la intensidad tiene
una distribución lognornal, la probabilidad Pr( A  sa / M , Ri ) se calcula de la
siguiente manera:
 1 sa 
Pr( A  sa / M , Ro )  1    ln 
  Lnsa med ( A / M , Ri ) sa 
Siendo  . , la distribución normal estándar, med ( A / M , Ri ) , representa la mediana

de la intensidad, determinado por la ley de atenuación correspondiente, y  Lnsa
representa la desviación estándar del logaritmo natural de sa.
La ecuación descrita, incluye tanto la ley de atenuación, como las incertidumbres
en ella, sin embargo para la zona sismogénica, los parámetros que definen la
curva de tasas de excedencia de la magnitud, no son deterministas. Por lo tanto,
para calcular la tasa de excedencia no condicionada, v(sa) , se procede calcular el
valor esperado con respecto a las variables inciertas, por lo que la expresión del
cálculo de la tasa de excedencia de la aceleración es:
v( a )   v( sa / p ) Pp ( P ) dp
Donde Pp (P) es la densidad conjunta de probabilidades de los parámetros que

definen a  (M ) . La ecuación proporciona la contribución de una fuente, y cuando
se consideran varias fuentes basta sumar las contribuciones de todas las fuentes
sísmicas, para obtener la tasa de excedencia total.
El peligro sísmico se expresa, entonces en términos de la tasa de excedencia de
valores dados de intensidad sísmica. Como se ha indicado al inicio de este capítulo
la intensidad sísmica determinada de esta manera se denomina espectros de
peligro uniforme.
Para la evaluación del peligro sísmico mediante leyes de atenuación para
aceleraciones espectrales en la zona del proyecto se ha considerado las
coordenadas geográficas en WGS84 presentadas en la Tabla 4-6:
Tabla 4-6: Coordenada Geográfica desector analizado.

Coordenadas
Zona en estudio
Longitud (W) Latitud (S)
Depósito de relaves Parco -74.39 -12.58
En el presente estudio se utilizó las fuentes de subducción F3 y F4, asumiendo que

estas fuentes presentan mecanismos focales del tipo compresivo, o de falla
inversa, los cuales corresponden a sismos de subducción de Interfase. Así mismo se
utilizó las fuentes de subducción de intraplaca superficial F8 y F9, e intraplaca
intermedia, F12, F13 y F14, asumiendo que estas fuentes presentan mecanismos
focales del tipo tensional, o de falla normal y F15, F16, F19 y F20 de sismos
continentales.
Las Tablas 7 y 8, muestran los resultados obtenidos con el programa CRISIS 2007

AUXILIARES
correspondiente a las máximas aceleraciones horizontales esperadas en el punto

de análisis considerando los modelos de atenuación de Youngs et al, 1997 para
roca y suelo. Estos valores se han estimado para los diferentes modelos de
atenuación utilizados y para los períodos de retorno de 50, 100, 475, 950y 2500
años, considerando 50 años de periodo de exposición sísmica.
Tabla 4-7: Aceleraciones Espectrales en Roca para T = 0.0 s para diferentes periodos de
retorno.
Aceleración horizontal máxima (gals) para un período de
Modelo de atenuación Long. Lat. retorno de:
50 100 475 1000 2500
Youngs et al. 1997 (P. 50)
-78.430 -8.860 142.1 196.2 315.10 392.45 505.10
Depósito de relaves Parco
Aceleración horizontal máxima (g) para un período de

Modelo de atenuación Long. Lat. retorno de:
50 100 475 1000 2500
-78.430 -8.860 0.14 0.20 0.32 0.40 0.51
La selección del movimiento sísmico de diseño depende del tipo de obra. Para las
estructuras consideradas en el proyecto se consideran períodos de retorno de 475
años para el sismo de diseño, que corresponde a estructuras con una vida útil de
50 años y un nivel de excedencia del valor de aceleración propuesto de 10%.
Lo anterior significa que en la zona del proyecto, de acuerdo al modelo de
atenuación de Youngs et al, 1997, la aceleración horizontal máxima promedio del
sismo de diseño considerando un suelo del Tipo B (roca), con velocidades de ondas
de corte Vs entre 762 m/s a 1524 m/s, de acuerdo al NEHRP 2003 y IBC, 2006, es
de 0.32 g, considerando la media (P.50) del modelo de atenuación.
Así mismo, la Tabla 4-8 muestra las máximas aceleraciones horizontales esperadas
en la base de acuerdo al modelo de atenuación de Youngs et al, 1997.
La aceleración horizontal máxima del sismo de diseño considerando un suelo denso
del Tipo D, con velocidades de ondas de corte Vs que varían entre 365 m/s a 762
m/s de acuerdo al NEHRP 2003 y IBC 2006, presenta aceleraciones máximas (PGA)
de0.41g, considerando la media (P.50).
Tabla N°4-8: Aceleraciones Espectrales en Suelo para T = 0.0 s para diferentes

periodos de retorno.
Aceleración horizontal máxima (gals) para un
Modelo de atenuación Long. Lat. período de retorno de:
50 100 475 950 2500
-78.430 -8.860 206.4 284.3 399.8 477.1 653.3
Aceleración horizontal máxima g para un

Modelo de atenuación Long. Lat. período de retorno de:
50 100 475 950 2500
-78.430 -8.860 0.21 0.29 0.41 0.49 0.66

AUXILIARES
4.6.1 Clasificación del sitio para diseño sísmico

De acuerdo al código IBC (Internacional Building Code, 2006), el cual clasifica los
suelos en 6 clases, tal como se presenta en la Tabla 4-9, esta clasificación ha sido
definida en función a la velocidad de ondas de corte promedio de un estrato de 30
m de profundidad.
Tabla 4-9: Clasificación del Sitio (Fuente IBC, 2006)
Soil Average properties in top 100 feet, see section 1613.5.5

Site
profile
class Soil Shear wave Standard Penetration Soil Undrained shear
name
velocity, v s (ft/s) Resistance, N strength, s u , (psf)
A Hard rock v s > 5,000 N/A N/A
B Rock 2,500 < v s ≤ 5,000 N/A N/A
C Very dense soil 1,200 < v s ≤ 2,500 N > 50 s u ≥ 2,000
and soft rock
D Stiff soil profile 600≤ v s ≤ 1,200 15 ≤ N ≤ 50 1,000≤ s u ≤ 2,000
E Soft soil profile v s < 600 N < 15 s u < 1,000
E Any profile with more than 10 feet of soil having the following
characteristics:
Plasticity index PI > 20
Moisture content w ≥ 40% and
Undrained shear strength s u < 500 psf
F Any profile containing soils having one or more of the following
characteristics:
Solis vulnerable to potential failure or collapse under seismic loading
such as liquefiable soils, quick and highly sensitive clays, collapsible
weakly cemented soils.
Peats and/or highly organic clays (H >10 feet of peat and/or highly
organic clays where H = thickness of soil)
Very high plasticity clays (H >25 feet with plasticity index PI > 75)
Very thick soft/medium stiff clays (H >120 feet)
For SI: 1 foot = 304.8 mm, 1 square foot = 0.0929m2, 1 pound per square foot = 0.0479 kPa. N/A =
Not applicable
La velocidad promedio de ondas de corte de acuerdo al código IBC se determina

de la siguiente manera:
n
d i
vs  i 1
n
di
v
i 1 si
di : Espesor de cada capa entre 0.0 m y 30.0 m
vsi : Velocidad de ondas de corte de cada capa (m/s)
De acuerdo a la Tabla 4-9, se considera una clasificación tipo roca para

velocidades promedio de ondas de corte Vs entre 760 m/s y 1524 m/s. En base a
ello, la ley de atenuación de Youngs et al, 1997 para roca aplica en el rango de
velocidades indicada, teniendo una clasificación de sitio Tipo B. Así mismo se ha
utilizado el modelo de atenuación de Youngs et al, 1997 para suelo; el profesor
Youngs et al, en la publicación “Strong Ground Motion Attenuation Relationships

AUXILIARES
for Subduction Zone Earthquakes” del Seismological Research Letters en el que él

consideró que los registros se han obtenido de suelo firme “Stiff soil”, por lo cual
de acuerdo al código IBC esta corresponde a una clasificación Tipo D, con
velocidades promedio de ondas de corte Vs que varían de 180 m/s a 365 m/s.
4.6.2 Cálculo de espectros peligro sísmico uniforme

El presente estudio se ha utilizado leyes de atenuación para aceleraciones
espectrales, lo cual nos ha permitido estimar espectros de peligro uniforme para
un determinado nivel de exposición en función a la importancia de la estructura a
proyectar.
El procedimiento para estimar espectros de peligro uniforme, consiste en
caracterizar las fuentes sismogénicas de acuerdo a la distribución espacial de
sismos y a la distribución en su tamaño (recurrencia sísmica). Las incertidumbres
son tomadas en cuenta mediante funciones de distribución de probabilidades,
definiéndose para cada fuente un nivel de respuesta estructural al que la
estructura estará sujeta en función a una magnitud y distancia, la cual es
gobernada por la ley de atenuación.
Esta información es luego combinada, con la finalidad de obtener curvas de
probabilidad de excedencia anual de aceleraciones espectrales para diferentes
periodos estructurales. Luego para determinar un espectro para una tasa de
excedencia o periodo de retorno requerido, basta con leer de cada curva de
peligro la ordenada espectral correspondiente. A los espectros construidos de esta
manera se les conoce como espectros de peligro uniforme.
En el Anexo 5 se presenta las curvas de probabilidad de excedencia anual de
aceleraciones espectrales para roca y suelo. Así mismo el Anexo 6 muestra los
espectros de peligro sísmico uniforme para suelo y roca.
4.6.3 Estimación probabilística del OBE (Operating Basic Earthquake)

El espectro de respuesta de aceleraciones probabilística del OBE, puede ser
representado como el espectro de respuesta con 5 % de amortiguamiento crítico
obtenido para un 10% de probabilidad de excedencia y 50 años de periodo de
exposición sísmica, el cual corresponde a un periodo de retorno de 475 años. De
esta consideración podemos estimar la aceleración horizontal máxima (PGA) para
el OBE, la cual correspondería al valor de la ordenada para un periodo T=0s del
espectro de respuesta de aceleraciones probabilística del OBE.
Esta consideración es consistente con las recomendaciones dadas por el Ministerio
de Energía y Minas y por la práctica en el diseño sísmico para estructuras en
minería.
De acuerdo a los resultados mostrados en la Tabla 5-7, obtenidos mediante el
modelo de atenuación de aceleraciones espectrales propuesto por Youngs et al,
1997 para roca (suelo Tipo B), se tiene un PGA en 0.32 g para la zona del
proyecto.
Así mismo, de acuerdo a los resultados mostrados en la Tabla 5-8, obtenidos
mediante el modelo de atenuación de aceleraciones espectrales propuesto por
Youngs et al, 1997 aplicable para suelo Tipo D, para la zona del proyecto se tiene
un PGA promedio de 0.41 g.

AUXILIARES
En base a los resultados expuestos se propone un valor de aceleración horizontal

máxima de diseño de 0.32 g para roca. Así mismo se propone un valor de
aceleración horizontal máxima de diseño de 0.41 g para suelo Tipo D, obtenido de
los modelos de atenuación de Youngs et al, 1997.
En caso de utilizar métodos pseudo-estáticos para el diseño de los muros y
taludes, se estila utilizar un valor de coeficiente sísmico variable entre 1/3 y 2/3
la aceleración máxima de diseño (PGA).
De acuerdo a las recomendaciones del Cuerpo de Ingenieros del Ejército de los
Estados Unidos (U.S. Army Corps of Engineers, Hynes y Franklin, 1984), se sugiere
el uso de un coeficiente sísmico pseudo-estático igual al 50% de la aceleración
pico de diseño (PGA). La recomendación del Cuerpo de Ingenieros está basada en
la aplicación del método de Newmark para calcular desplazamientos permanentes
en presas de tierra utilizando más de 350 registros sísmicos, concluyéndose que
estas estructuras analizadas con el método pseudo-estático con factores de
seguridad mayores que 1.0 utilizando un coeficiente sísmico horizontal, no
desarrollan deformaciones mayores a 1 metro, que es un valor arbitrario que
puede ser tolerado por presas de tierra, sin presentar una amenaza a la integridad
de la estructura.
La respuesta estructural de obras de ingeniería derivada por métodos espectrales
deberá considerar, a partir de valores de aceleración propuestos, la amplificación
estructural y las reducciones por ductilidad, amortiguamiento y los coeficientes de
seguridad de diseño. Los valores de aceleración de diseño propuesto no reflejan
la amplificación local del suelo, en caso de existir.
En el Anexo 6 se presenta la curva de espectro de peligro uniforme para 475 años
de periodo de retorno de los diferentes modelos de atenuación utilizados.
4.6.4 Estimación probabilística del MCE (Maximun Considered Earthquake)
El espectro de respuesta de aceleraciones probabilística del MCE, de acuerdo al
código IBC, puede ser representado como el espectro de respuesta con 5 % de
amortiguamiento crítico obtenido para 2 % de probabilidad de excedencia y 50
años de periodo de exposición sísmica, el cual corresponde a un periodo de
retorno de 2500 años.
De acuerdo a los resultados mostrados en la Tabla 4-7, obtenidos mediante el
modelo de atenuación de aceleraciones espectrales propuesto por Youngs et al,
1997 para roca, se estima un valor de aceleración horizontal máxima
correspondiente al MCE de 0.51 g para la zona del proyecto.
Así mismo, de acuerdo a los resultados mostrados en la Tabla 8, obtenidos
mediante el modelo de atenuación de aceleraciones espectrales propuesto por
Youngs et al, 1997 para suelo, se estima un valor de aceleración horizontal
máxima correspondiente al MCE de 0.66 g para la zona del proyecto.

AUXILIARES
5. ANÁLISIS DE PELIGRO SÍSMICO DETERMINÍSTICO

El análisis determinístico consiste en desarrollar un escenario sísmico específico para
el área del proyecto, el cual debe representar la generación de un evento sísmico
característico en la zona de la fuente que se encuentra a la menor distancia del lugar
de análisis. Este concepto permite estimar el movimiento sísmico más desfavorable
para el proyecto, sin embargo no presenta información sobre la probabilidad de
ocurrencia del evento seleccionado ni la probabilidad de ocurrencia del evento en el
lugar asumido, tampoco da información sobre el nivel de movimiento esperado en un
periodo de tiempo determinado, como la vida útil de la estructura, ni de los efectos
de las incertidumbres de los diferentes pasos requeridos para calcular el nivel del
movimiento sísmico esperado.
Para definir el movimiento sísmico potencial se estila utilizar diferentes términos,
tales como: Sismo Máximo Considerado (MCE) que se define como el sismo más grande
que una zona sismogénica puede producir bajo condiciones tectónicas conocidas; el
Sismo Máximo Probable (MPE) que se define como el máximo sismo histórico; el sismo
de operación (OBE) definido como el máximo evento que puede ocurrir en un periodo
de retorno de 200 años. Para cada fuente sismogénica a ser considerada, el sismo
máximo considerado es determinado en base a la información del catálogo de sismos
históricos e instrumentales así como a la información tectónica de la región. Una obra
civil debe diseñarse de tal modo que en el caso improbable que dicho sismo ocurra y
se produzcan daños considerables a la obra, no se producirá la rotura catastrófica.
Seguidamente se determina el Sismo de Operación, que es el sismo más grande que se
espera que ocurra una vez en la vida del proyecto.
5.1 ACELERACIONES HORIZONTALES MÁXIMAS DETERMINÍSTICAS.

Los sismos de la zona de subducción que tienen mayor influencia en la zona del
proyecto y que generan los movimientos sísmicos dominantes, son los sismos que
se agrupan en dos áreas concentradas de actividad sísmica significativas para la
zona del proyecto. Para la zona del Proyecto, la actividad sísmica superficial con
mecanismo de interfase presenta profundidades focales que varían desde 25 Km a
40 Km, con distancias mínimas de las estructuras al plano de subducción de 110
Km. La otra fuente con influencia a la zona del proyecto, corresponde a la
actividad sísmica de intraplaca intermedia, localizada entre la línea de costa y el
continente, con profundidades focales que varían desde 80 Km a 150 Km, y
distancias mínimas de las estructuras al plano de subducción de 145 Km.
Los valores estimados de aceleraciones horizontales máximas bajo criterios
determinísticos teniendo en cuenta procesos de ruptura de sismos de subducción
de interfase e intraplaca se muestran en laTabla 5-1y Tabla 5-2, considerando los
modelos de atenuación para aceleraciones espectrales propuestos por Youngs et
al, 1997.
Tabla 5-1: Aceleraciones Horizontales Máximas en Roca. Método Determinístico.

Modelo de Atenuación de Youngs et al. (1997) para roca
Sismos de Interfase
Magnitud de Momento Sísmico Mw 8.4
Distancia a la Falla R (Km) 200
Profundidad Focal H (Km) 40
Desviación Estándar  0.65

AUXILIARES
Aceleración Máxima (T=0.0 s) Sa (P.50) 0.06g

Sismos de Intraplaca
Aceleración Máxima (T=0.0 s) Sa (P.50) 0.10
Tabla 5-2: Aceleraciones Horizontales Máximas en Suelo. Método Determinístico.

Modelo de Atenuación de Youngs et al. (1997) para
suelo
Sismos de Interfase
Sismos de Intraplaca
De acuerdo a los resultados estimados en la Tabla 5-1y Tabla 5-2, se observa que
la actividad sísmica de subducción bajo criterios determinísticos puede generar
aceleraciones de hasta 0.06 g en roca y de 0.16 g en suelo, ambos para la media
(P.50).
La estimación de la magnitud de los sismos continentales más próximos a la zona
del proyecto, producidos por la ruptura de fallas superficiales que puedan tener
influencia sobre la zona de estudio, se utilizó la información Neotectónica
reciente y la expresión de Slemmons (1982), para fallas normales e inversas
respectivamente, la cual está expresada como:
M s  0.809  1.341* log(L)
M s  2.021  1.142 * log(L)
Donde:
Ms = Magnitud expresada en ondas superficiales
L = Longitud de ruptura en metros.
Los sistemas de fallas existentes en el área de influencia del proyecto tienen una
longitud máxima de 210 Km aproximadamente. Sin embargo es poco probable que
durante un evento sísmico se genere la ruptura de toda la extensión del conjunto
de fallas que conforman dichos sistemas.
Para estimar las aceleraciones máximas esperadas en las diferentes zonas del

AUXILIARES
proyecto, producto de la actividad sísmica superficial, se utiliza la ley de

atenuación para fallas de tipo transcursivo propuesta por Patwardhan et al (1978),
que está dada por:
a  224e 0.823M S R  C 
1.56
Donde:
Ms = Magnitud expresada en ondas superficiales
R = Distancia hipocentral en Km.
La aceleración horizontal máxima bajo criterios determinísticos considerando
procesos de ruptura de fallas normales e inversas se presenta en la Tabla 5-, de la
cual observamos que los niveles de demanda sísmica generados por estos
mecanismos no revisten peligro para las estructuras en la zona del proyecto.
Tabla 5-3: Aceleraciones Horizontales Máximas para la zona del proyecto teniendo en
cuenta la actividad sísmica producida por fallas normales e inversa. Método
Determinístico.
Distancia Magnitud amax
Fuente Tipo
(Km) Ms (g)
Falla Huaytapallana Normal 90 6.7 0.038
Falla Cayesh Normal 200 6.2 0.009
En la zona del proyecto, la actividad sísmica continental cobra poca importancia

debido a la lejanía de las fallas existentes en relación a la ubicación de la zona de
estudio. Debido a esta actividad, la zona de estudio estará expuesta a un nivel de
aceleración de hasta 0.29 gproducto del sismo de subducción de intraplaca.
5.2 ACELERACIONES HORIZONTALES MÁXIMAS ESPERADAS PARA EL MCE.

De acuerdo al código IBC del 2006, el espectro de respuesta de aceleraciones del
Máximo Sismo Considerado MCE determinístico, es estimado como el 150 por
ciento de la mediana (P.50) de las aceleraciones de respuesta amortiguadas al 5
por ciento de todos los periodos que resultan de un sismo característico de una
falla activa conocida dentro de la zona de estudio.
Por lo tanto con la finalidad de estimar el Maximum Considered Earthquake (MCE)
bajo criterios determinísticos, se estima primeramente el espectro de respuesta
de aceleraciones con un 5% de amortiguamiento crítico de un sismo característico.
El evento sísmico asociado al espectro de respuesta de aceleraciones determinado
de esta manera, asume que en cualquiera de las fuentes sismogénicas que tienen
influencia en el lugar de análisis puede ocurrir el mayor evento posible (evento de
mayor magnitud) en la zona más próxima al lugar de análisis (a la menor distancia
del punto de interés). La magnitud del mayor evento que puede registrarse en la
fuente es definida en función de la sismicidad histórica y de la geometría de la
fuente. La menor distancia de la fuente al punto de interés se define como la
distancia desde el lugar de análisis hasta el plano de falla.
En base a lo expuesto, y empleando los coeficientes de los modelos de atenuación
para ordenadas espectrales propuestos por Youngs et al, 1997, y empleando las
Tabla 5-1 y Tabla 5-2 se ha graficado los espectros de respuesta para la media
(P.50) y el espectro de respuesta amplificado 1.5 veces para cada ordenada del
espectro.

ES
STUDIO DE FACTIBILIDAD Y DE ING
GENIERIA DE DET
TALLE A NIVEL DE
E
CONSTRUCCIÓN
C DEL NUEVO DEPÓS SITO DE RELAVES
S PARCO Y OBRASS
AUXILIARESS
La Tab bla 5-4 pressenta los valores

v de aceleraciónn horizonta
al máxima en la base e
para ell MCE deterrminístico, podemos ap preciar que
e el MCE detterminísticoo para rocaa
es de 0.32
0 g, el cu
ual se ha obtenido utilizando el modelo
m de atenuaciónn de Youngss
et al, 1997.
1 Así mismo
m el MC
CE determin
nístico para
a suelo es de
e 0.66 g, ell cual se ha
a
obteniddo utilizanddo el modello de atenuación de Yooung.
Las Fig
gura 5-1 (a
a) y (b) muuestran loss espectros de respue esta de aceeleracioness
estimad
dos para ell Máximo Sismo Consid derado MCE E determinístico en ro
oca para la
a
zona del proyecto
o para sism
mos de interrfase e intrraplaca emp
pleando el modelo de e
atenuación para aceleracione
a es espectra
ales propuesstos por Youngs et al, 1997.
Tabla 5-3
3: Valores de
d Acelerac
ción Horizo
ontal Máxim
ma en la Ba
ase para el MCE
determiníístico.
A
Aceleración ho
orizontal Máxiima (g) en la base para el
MCE determminístico
Ubicación
n Youngs et al.
a 1997 Youngs ett al. 1997
Roca - 1.5
5*(P50) Suelo - 1.5*(P50)
Interfase Intraplaca Interfase Intraplaca
Depó
ósito de relave
es Parco 0.09 0.14 0.16 0.24
(a)
Peligro
o Sismico Página
a. 29
ES
GENIERIA DE DET
TALLE A NIVEL DE
E
CONSTRUCCIÓN
S PARCO Y OBRASS
AUXILIARESS
(b)
Fig a, b) especttros de respuesta para MCE dete

gura 5-1: (a erminístico
o en roca pa
ara sismo
de in
nterfase e intraplaca.
i
Las Figuras
F 6-2 (a) y (b) mu
uestran los espectros de
d respuestta de aceleraciones estimados
para el Máximo Sismo Conssiderado MC CE determinnístico en Suelo
S para la zona del proyecto
para sismos de interfase
i e intraplaca empleandoo el modelo o de atenuacción para
acele
eraciones espectrales
e propuestos por Youngss et al, 1997.
(a)
Peligro
o Sismico Página
a. 30
ES
GENIERIA DE DET
TALLE A NIVEL DE
E
CONSTRUCCIÓN
S PARCO Y OBRASS
AUXILIARESS
(b)
Figu
ura 5-2: (a,, b) espectros de resp
puesta paraa MCE deteerminístico en suelo para
p sismo
de in
nterfase e intraplaca
Peligro
o Sismico Página
a. 31
AUXILIARES
6. ESPECTRO DE DISEÑO SÍSMICO SEGÚN LA NORMA IBC, 2006

De acuerdo a las consideraciones de la Internacional Building Code (IBC, 2006), se
estimó primeramente las curvas del espectro de respuesta de aceleraciones para el
Máximo Sismo Considerado (MCE) para el punto evaluado en la zona del proyecto,
considerando los suelos Tipo B y D de acuerdo al código IBC, 2006, en base a los
modelos de atenuación de Youngs et al, 1997 para roca y Youngs et al, 1997 para suelo
firme respectivamente. Luego se procedió a determinar el espectro de diseño genérico
en base a la metodología establecida en el Capítulo 11 del ASCE/SEI 7-05 del 2006, y el
espectro de diseño específico para el lugar siguiendo la metodología establecida en el
Capítulo 21 de esta misma referencia.
6.1 ESPECTRO DE DISEÑO GENÉRICO

El procedimiento establece que en base a mapas de isoaceleraciones espectrales
con 5% de amortiguamiento crítico y para periodos de 0.2 s y 1.0 s del MCE
probabilístico propuesto para la región de estudio, se obtienen los parámetros de
aceleración SS y S1, y mediante los coeficientes de sitio Fa y Fv se construyen las
curvas de diseño para el espectro de respuesta de aceleraciones para diferentes
Clases de Sitio, dependiendo del modelo de atenuación utilizado.
Como se menciona, el espectro de diseño símico se obtiene mediante la
estimación de coeficientes de ajustes del MCE para periodos cortos (SMS) y a 1 s de
periodo (SM1). Estos coeficientes de ajuste del MCE se obtienen de la siguiente
manera:
S MS  Fa S S
S M 1  Fv S1
Donde:
SS, se obtiene determinando el valor de la ordenada para 0.2 s del espectro de
peligro uniforme (g)
S1, se obtiene determinando el valor de la ordenada para 1.0 s del espectro de
peligro uniforme (g)
Los coeficientes Fa y Fv, se obtienen de la Tabla 6-1 y Tabla 6-2 ublicadas en el
Capítulo 11 del ASCE 7-05 del 2006.
Tabla 6-1: Coeficiente de Sitio para Fa

Parámetros de periodo corto de
Clase del Aceleración Espectral para el MCE
Sitio SS≤ SS═ SS═ SS═ SS≥
0.25 0.50 0.75 1.00 1.25
A 0.8 0.8 0.8 0.8 0.8
B 1.0 1.0 1.0 1.0 1.0
C 1.2 1.2 1.1 1.0 1.0
D 1.6 1.4 1.2 1.1 1.0
E 2.5 1.7 1.2 0.9 0.9
F Ver sección 11.4.7 del ASCE 7-05
Utilice interpolación lineal para valores intermedios de Ss

AUXILIARES
Tabla 6-2: Coeficiente de Sitio para Fv

Parámetros de periodo a 1 s de la
Clase de Aceleración Espectral para el MCE
Sitio
S1≤ 0.10 S1═ 0.20 S1═ 0.30 S1═ 0.40 S1≥ 0.50
A 0.8 0.8 0.8 0.8 0.8

B 1.0 1.0 1.0 1.0 1.0
C 1.7 1.6 1.5 1.4 1.3
D 2.4 2.0 1.8 1.6 1.5
E 3.5 3.2 2.8 2.4 2.4
F Ver sección 11.4.7 del ASCE 7-05
Utilice interpolación lineal para valores intermedios de S1
Luego de obtener valores ajustados del MCE probabilístico SMS y SM1., se procede a
determinar parámetros para el diseño del espectro de respuesta de aceleraciones,
tales como: SDS para periodos cortos, SD1 para 1 s de periodo, T, T0, TS y TL.
Donde:
SDS, ordenada espectral del espectro de respuesta de aceleraciones para periodos
cortos (g)
SD1, ordenada espectral del espectro de respuesta de aceleraciones para 1 s de
periodos (g)
T, periodo fundamental de la estructura (s)

T0, periodo de inicio de la plata de periodos cortos (s)
TS, periodo final de la plata de periodos cortos (s)
TL, periodo de transición de periodo largo (s)
Los parámetros indicados se estiman de la siguiente manera:
2
S DS  S MS
3
2
S D1  S M 1
3
S
T0  0.2 D1
S DS
S D1
TS 
S DS
Una vez determinados los parámetros indicados, las ordenadas del espectro de
respuesta de diseño (Sa) se determina teniendo en cuenta las siguientes
consideraciones:

AUXILIARES
 T 
S a  S DS  0.4  0.6   T  T0
 T0 
S a  S DS  T0  T  TS
S D1
Sa   TS  T  TL
T
S .T
S a  D1 2 L  T  TL
T
Así mismo cuando se requiera estimar el espectro de respuesta de aceleraciones
para el MCE, este se determinará multiplicando los valores de las ordenadas del
espectro de respuesta de diseño (Sa) por 1.5.
En base a las formulaciones expuestas se presenta la Tabla 6-3, en la cual se
reportan los coeficientes de ajuste del MCE y los parámetros para el diseño del
espectro de respuesta de aceleracionessegún el IBC, 2006 para los diferentes
puntosanalizados en el presente estudio.
Tabla 6-3: Coeficientes de ajuste del MCE y parámetros para el diseño del espectro de
respuesta de aceleraciones según el IBC, 2006
Embalse Cascajal
Parámetros
IBC, 2006 Tipos de Suelo
B D
SS 0.705 1.17
S1 0.148 0.255
Fa 1.000 1.000
Fv 1.000 2.31
SMS 0.705 1.17
SM1 0.148 0.589
SDS 0.47 0.78
SD1 0.099 0.393
T0 0.042 0.1
TS 0.211 0.503
TL 4* 4*
(*)TLrepresenta el periodo de transición de la longitud de periodo largo, que reduce conservadoramente la

influencia de sismos de periodo largo sobre la respuesta espectral, dado que los sismos peruanos se
caracterizan por ser sismos de alta frecuencia, y no existiendo la evidencia instrumental de registros
sísmicos con eventos de gran magnitud en la que se pueda estimar la influenciar de este valor sobre las
aceleraciones espectrales, y en base a las recomendaciones de la U. S. Geological Survey USGS, que
recomienda un TL>2.s y a las observaciones de las formas espectrales de los sismos peruanos, se sugiere un
valor de TL=4 s.

AUXILIARES
En el Anexo 7, se muestran las formas espectrales de los espectros de diseño

determinadas siguiendo la metodología indicada en el Capítulo 11 del ASCE/SEI 7-
05 del 2006 referenciada en el código IBC 2006, para los tipos de suelos B y D,
estimados para el punto evaluado en el presente estudio. Se ha considerado un
valor de TL= 4s.
6.2 ESPECTRO DE DISEÑO ESPECÍFICO

El Capítulo 21del ASCE/SEI 7-05, establece la metodología a seguir para definir la
curva del diseño específico del espectro de respuesta de aceleraciones para la
Clase de Sitio B. Por consiguiente de acuerdo a la metodología establecida en el
numeral 21.2 del Capítulo 21, primeramente se ha determinado la curva del
espectro de respuesta de aceleraciones para el Máximo Sismo Considerado (MCE),
la cual está definida por aquella que presente las menores ordenadas espectrales
del espectro de respuesta de aceleraciones del MCE probabilística y
determinístico.
El MCE determinístico está representado por las mayores ordenadas espectrales
del 150 % del espectro de respuesta de aceleraciones generado en función de la
actividad sísmica de la región y del espectro de respuesta de aceleraciones del
MCE determinístico establecido por la Figura 6-1 tomado del Capítulo 21 del
ASCE/SEI 7-05.
Figura 6-1: Limite inferior del MCE determinístico del espectro de respuesta.
El espectro de respuesta de aceleraciones del MCE probabilístico, estará dado por
el espectro de respuestas de aceleraciones con 5 por ciento de amortiguamiento,
de un evento sísmico con 2 por ciento de probabilidad de excedencia en un
periodo de 50 años de exposición sísmica, el corresponde al espectro de respuesta
de aceleraciones obtenida para 2500 años de periodo de retorno.
El espectro del MCE para el punto de análisis es la curva que presente las menores
ordenadas espectrales del MCE determinístico y MCE probabilística. De acuerdo a
los resultados mostrados en el Anexo 8, la curva correspondiente al espectro de
respuesta de aceleraciones del MCE probabilístico será la que represente al
espectro del MCE para el punto de análisis evaluado en presente estudio.
Definido el espectro del MCE, el espectro de diseño de aceleraciones espectrales

AUXILIARES
se determina multiplicando por dos tercios a las ordenadas del dicho espectro. El
espectro de diseño así definido, no deberá ser menor del 80% del espectro de
diseño obtenido en base a la metodología del Capítulo 11 del ASCE/SEI 7-05. El
Anexo 9, se muestra la forma espectral del espectro de diseño determinadas
siguiendo la metodología indicada en el Capítulo 21 del ASCE/SEI 7-05 del 2006
referenciada en el código IBC 2006 para el suelo Clase B.

AUXILIARES
7. CONCLUSIONES Y RECOMENDACIONES
 La sismicidad histórica indica que en la región en estudio se han producido eventos
sísmicos con intensidades de hasta VII grados en la escala Mercalli Modificada
(MMI) en la zona del proyecto.
 La distribución espacial de los sismos instrumentales indica una mayor actividad
sísmica de la zona de subducción en la costa. Hacia el continente, las
profundidades focales de los sismos de subducción aumentan siguiendo el
buzamiento del contacto, éstas se incrementan por el buzamiento de las placas,
que se profundiza con un ángulo de aproximadamente 30 ° hasta profundidades de
140 Km.
 En el análisis probabilístico de peligro sísmico se ha considerado las fuentes
sismogénicas como volúmenes, habiéndose definido éstas en función a su
mecanismo focal como fuentes de interfase, fuentes de intraplaca superficial e
intraplaca intermedia. Los parámetros de sismicidad de cada una de estas fuentes
han sido evaluados utilizando mínimos cuadrados y el patrón de atenuación de las
ondas sísmicas ha sido modelado utilizando las leyes de atenuación de Youngs et al
(1997).
 En base a la estimación probabilística del OBE (Operating Basic Earthquake),
obtenida para un espectro respuesta de 5% de amortiguamiento crítico, con 10%
de probabilidad de excedencia y 50 años de periodo de exposición sísmica, se ha
estimado un valor de PGA en roca de 0.32 g y un PGA en suelo Tipo D de 0.41 g
para la zona del proyecto.
 Del estudio de riesgo sísmico realizado en el año 2008 se obtuvieron valores de
PGA en roca de 0.30g; sin embargo de la actualización hasta el presente año de la
data sísmica en el área del proyecto se ha estimado un valor de PGA en roca de
0.32g.
 En base a la estimación probabilística del MCE (Maximun Considered Earthquake),
de acuerdo a las recomendaciones del código IBC, obtenida para un espectro
respuesta de 5% de amortiguamiento crítico, con 2 % de probabilidad de
excedencia y 50 años de periodo de exposición sísmica, se ha estimado un valor de
PGA en roca de 0.51 g y un PGA en suelo de hasta 0.66 g para la zona del
proyecto.
 En base a la estimación determinística del MCE (Maximun ConsideredEarthquake),
de acuerdo a las recomendaciones del código IBC, estimado como el 150 por
ciento de la mediana (P.50) de las aceleraciones de respuesta amortiguadas al 5
por ciento de todos los periodos que resultan de un sismo característico de una
falla activa conocida dentro de la zona de estudio, se ha estimado un valor de MCE
determinístico para roca de 0.14 g, y un MCE determinístico para suelo de 0.24 g.
 La actividad sísmica continental, para la zona de estudio estará expuesta a un
nivel de aceleración de hasta 0.10 g. Estos son movimientos impulsivos, de corta
duración y que se atenúan rápidamente con la distancia, en consecuencia no
generarán demandas sísmicas excesivas a las estructuras. El peligro principal de
ésta actividad sísmica radica en la posibilidad de generación de ruptura superficial
que podría generar daños a las estructuras, en caso que éstas se emplacen sobre
la falla.

AUXILIARES
 Se ha estimado espectros de respuesta de diseño para suelos Tipo B y D, siguiendo

la metodología recomendada por el código IBC 2006, en base a los espectros así
determinados, se han obtenido valores espectrales de PGA (periodo 0.0s) de 0.32 g
para un suelo Tipo B y de 0.41 g para un suelo Tipo D.
 Se han elaborado espectros de diseño genérico y específico para suelo Clase B. así
mismo para efectos de diseño se recomienda utilizar el espectro de diseño
genérico obtenido en base al Capítulo 11 del ASCE/SEI 7-05, el cual tiene una
forma espectral simplificada.
 En el caso de considerar la influencia de la componente vertical del movimiento
sísmico, de acuerdo a la norma de diseño sismorresistente E-030 (2003), ésta
deberá ser estimada como los 2/3 del valor de la aceleración horizontal máxima
de diseño (PGA).
 En caso de utilizar métodos pseudo-estáticos para el diseño de los muros y
taludes, se sugiere el uso de un coeficiente sísmico igual al 50% de la aceleración
pico de diseño (PGA), en base a la recomendación del Cuerpo de Ingenieros del
Ejército de los Estados Unidos (U.S. Army Corps of Engineers, Hynes y Franklin,
1984). De acuerdo a lo manifestado se recomienda un valor de coeficiente sísmico
=0.16 para roca, =0.21 para suelo Tipo D.
 Los valores de aceleración de diseño propuestos no reflejan la amplificación local
del suelo, en caso de existir.
 Las conclusiones y recomendaciones del presente informe son aplicables sólo y
exclusivamente para el proyecto materia de evaluación en este estudio.

AUXILIARES
8. REFERENCIAS
Aguilar, et al. (2007), “Curso de Geofísica Aplicada”, Post grado UNI-FIC.
Alva Hurtado J. E. (2004), "Banco de Datos de Mapas de Isosistas en el Perú",

Página web del CISMID – FIC – UNI (http://www.cismid-
uni.org/p_acelerograf/index.htm).
Berrocal J., Deza E. y Shikiya J. (1975), "Estudio de Sismicidad para el Proyecto de

Derivación del Río Mantaro a Lima", Informe del Instituto Geofísico del Perú a
ELECTROPERU S.A.
Bolaños A. y Monroy O. (2004), "Espectros de Peligro Sísmico Uniforme", Tesis para

Optar el Grado de Magíster en Ingeniería Civil, Facultad de Ingeniería, Pontificia
Universidad Católica del Perú, Lima.
Bommer, J. J., (2002), "Deterministic vs. Probabilistic Seismic Hazard Assessment:

An Exaggerated and Obstructive Dichotomy", Journal of Earthquake Engineering,
Vol. 6, Special Issue 1, pp. 43 – 73, Imperial College Press.
Deza E. y Carbonell C. (1978), "Regionalización Sismotectónica Preliminar del

Perú", IV Congreso Peruano de Geología, Lima, Perú.
Dorbath, L., Cisternas, A. y Dorbath, C. (1990) “Assessment of the Size of large

and Great Historical Earthquakes in Peru”. BSSA, 80, pg 551-576.
Esteva, L. (1970), “Criterios para la Construcción de Espectros de Diseño”,

Publicación N 19 del Instituto de Ingeniería, Universidad Nacional Autónoma de
México
Giesecke, A; Ocola, L.; Silgado, E.; Herrera, J.; Giuliani, H. (1980), “El terremoto
de Lima del 3 de octubre de 1974”, Informe técnico, CERESIS-UNESCO, Lima, Perú.
Instituto Geofísico del Perú. (2001), “Catálogo Sísmico del Perú: Versión Revisada
y Actualizada”. Lima, Perú.
Reyes, C.; Miranda, E.; Ordaz, M. (1999), “Ley de atenuación espectral para
estimar el espectro de aceleraciones en la estación CU”, XII Congreso Nacional de
Ingeniería Sísmica, Morelia, Michoacán, México.
Silgado E. (1978), "Historia de los Sismos más Notables ocurridos en el PerúSISRA

(1985), “Catálogo de Terremotos para América del Sur” Vol 7a, 7b y 7c, Proyecto
SISRA, CERESIS, Lima, Perú.

AUXILIARES
Anexo 1: Relación de Sismos Históricos

 Sismo del 9 de Julio de 1586. A las 19:00 horas. Terremoto que destruyó Lima, con14
a 22 víctimas. Tsunami en El Callao y otros lugares. Fue sentido desde Trujillohasta
Caravelí, también fue sentido en Huánuco y Cusco, y posiblemente en
lugaresintermedios. Por 60 días se dejaron sentir las réplicas. Intensidades: Lima y
CallaoIX (MMI); Ica VI (MMI) y Trujillo V (MMI), Huánuco IV (MMI) y Cusco III (MMI).
 Sismo del 19 de Octubre de 1609. A las 20:00 horas. Violento temblor en Lima
quederribó y arruinó muchas de sus edificaciones. Intensidad: VII (MMI) en Lima.
 Sismo del 14 de Febrero de 1619. A las 11:30 horas. Terremoto que destruyó a
laciudad de Trujillo; fue sentido a 2,000 km al norte y a más de 600 km al sur.
Ladestrucción se extendió a las poblaciones de Zaña y Santa. Murieron 350
personas.Licuación y agrietamiento de suelos. En la ciudad de Lima se le sintió como
fuertetemblor que causó la salida de la gente de sus casas. Intensidades: Trujillo IX
(MMI);Chicama y Santa VIII (MMI); Barranca y Zaña VII (MMI) y Lima V (MMI).
 Sismo del 27 de Noviembre de 1630. A las 11:30 horas. Averió casas e iglesias.
Variosmuertos y contusos en Lima. Intensidad: VII (MMI) en Lima.
 Sismo del 13 de Noviembre de 1655. A las 14:38 horas. Fuerte sismo que
derribómuchas casas y edificios en Lima. Graves daños en el Presidio de la Isla San
Lorenzo.Un muerto. Intensidades: San Lorenzo y Callao IX (MMI) y Lima VIII (MMI).
 Sismo del 17 de Junio de 1678. A las 19:45 horas. Fuerte temblor en Lima. Estragosen
Callao y Lima. Nueve muertos. Intensidades: Lima y Callao VII (MMI).
 Sismo del 28 de Enero de 1687. Terremoto en la ciudad de Huancavelica, Huanta
yLircay.
 Sismo del 20 de Octubre de 1687. Dos sismos en Lima a las 4:15 y 5:30 horas.
Laciudad de Lima quedó muy dañada. Los estragos fueron grandes en El Callao
yalrededores. Entre Ica y Cañete se formaron grietas en el subsuelo. Más de
100muertos. Tsunami en El Callao. Intensidades: Cañete XI (MMI); Ica VIII-IX (MMI);
Lima yCallao VIII-IX (MMI): Huancavelica VI (MMI) y Trujillo III (MMI).
 Sismo del 14 de Julio de 1699. A las 4.00 horas. Fuerte temblor en Lima. Intensidad
enLima: VII( MMI).
 Sismo del 10 de Febrero de 1716. A las 20:00 horas. Terremoto en la ciudad de
Pisco,Ica. Se derrumbaron todas las casas causando pánico general. La tierra se
agrietó enalgunos lugares expeliendo chorros de polvo y agua con ruido pavoroso.
Intensidades:en Pisco IX (MMI) y en Lima V (MMI).
 Sismo del 17 de Junio de 1719. Fuerte temblor en la ciudad de Huamanga.
Hubierondaños aislados. Intensidad VI (MMI) en Ayacucho.
 Sismo del 28 de Octubre de 1746. A las 22:30 horas. Destrucción de casi la totalidad
 de casas y edificios en Lima y Callao. Murieron más de 1,100 personas en
Lima.Destrucción en 44,000 km2. Sentido en Guayaquil, en la confluencia del río
Marañóncon el Huallaga, en Huancavelica (muy fuerte). En Lucanas (Ayacucho)
huboagrietamientos del terreno y deslizamientos. Se sintió en Cusco y Tacna. Un
tsunamide grandes proporciones inundó el Callao hasta 6 km, matando casi toda la
población ydestruyendo Guañape y Punta Caballas. Se sintieron 200 réplicas en las 24
horassiguientes. Intensidad de X (MMI) en Chancay y Huaral; IX-X (MMI) en Lima,
Barranca yPativilca; VIII (MMI) en Huaylas y la Cordillera Negra; VII (MMI) en
Lucanas,Huancavelica y Pisco.
 Sismo del 2 de Setiembre de 1759. A las 23:15 horas. Gran temblor que causó
5muertos en Trujillo y averió sus construcciones. La catedral sufrió en sus bóvedas
ytorres. Sentido entre San Pedro y Santa. En Huamachuco fue intenso.
Intensidades:Trujillo VII (MMI); Santa, San Pedro y Huamachuco IV (MMI).

AUXILIARES
 Sismo del 14 de Octubre de 1791. A las 21:17 horas. Fuerte temblor en la Villa
dePasco, acompañado de gran ruido. Se apreció una dirección NE-SO según Rossi
yRubi. Intensidad en Cerro de Pasco: V (MMI).
 Sismo del 30 de Marzo de 1828. A las 7:35 horas. Terremoto en Lima que causó
30muertos. Daños en Callao, Chorrillos y Chancay. Se sintió fuerte en Trujillo
yHuancayo. Intensidades: Lima VIII (MMI); Callao, Chancay y Chorrillos VII (MMI):
TrujilloIV (MMI).
 Sismo del 04 de Marzo de 1904. A las 5:17 horas. Fuerte movimiento sísmico en
laciudad de Lima . Intensidad aproximada: VII-VIII (MMI). En Pasamayo y Chosica
VI(MMI). Fue sentido en Casma, Trujillo, Huánuco, Pisco y Ayacucho, (III MMI).
 Sismo del 16 de Noviembre de 1907. A las 5:10 horas. Temblor sentido en la
costaentre Lambayeque y Casma, en la región central de Tarma, Cerro de Pasco,
Huánuco yen la selva entre Masisea y Puerto Bermúdez. Intensidad de V (MMI).
 Sismo del 04 de Noviembre de 1913 a las 16:33 horas. Fuerte temblor en
Aymaraes,Apurimac. Se sintió en Abancay, Andahuaylas, Ayacucho. Intensidades VIII
(MMI) enCosaya, Sañaica y Soroya, VI (MMI) en Abancay, Amoray y Huaquipa,
Apurimac yAyacucho III (MMI).
 Sismo de 08 de Febrero de 1916. A las 10:35 horas. Fuerte temblor en
Huancavelica.Intensidad VI (MMI) en Huancaray, Julcamarca y Ocros.
 Sismo del 11 de Marzo de 1926. A las 6:20 horas. Fuerte sismo en la ciudad de
Lima;se produjeron derrumbes en la ruta del ferrocarril central. Intensidad en Lima
V-VI(MMI).
 Sismo del 19 de Enero de 1932. A las 21: 33 horas. Violento sismo que causó
muchosdaños en Huacho, Lima; se estima una intensidad de VI-VII (MMI) en Lima.
 Sismo del 5 de Agosto de 1933. A las 21:55 horas. Sismo en Lima. Ligeros daños
encasas antiguas. Rotura de vidrios en Ica. Sentido entre Huacho y Pisco en la costa,
enCerro de Pasco y otros pueblos de la Cordillera Central y en Puerto
Bermúdez.Intensidades: Lima VI (MMI), Huacho e Ica V (MMI); Cerro de Pasco III (MMI)
y Puerto
 Bermúdez II (MMI).
 Sismo del 24 de Diciembre de 1937. A la 1:23 horas. Terremoto en las
vertientesorientales de la Cordillera Central. Afectó Huancabamba y Oxapampa. En
el valle deChontabamba fueron 34 las casas completamente destruídas, en Oxapampa
7, enProgreso 23, en San David 10 y en Huancabamba 18. El movimiento sísmico
fuesentido fuertemente en San Ramón, La Merced, Pozuzo, Tarma y en La Unión
yLlata (Huánuco). Intensidades: Chontabamba IX (MMI); Huancabamba y
OxapampaVIII (MMI).
 Sismos del 2 de Julio de 1938. A las 6:06 y 6:57 horas. La ciudad de Tarma
ypoblaciones situadas en los valles del Mantaro y Chanchamayo fueron sacudidos
pordos violentos sismos. El segundo sismo causó el derrumbe de varios cerros en
Tarma.Intensidad: VII (MMI) en Tarma; V (MMI) en Huancayo, Jauja, La Merced y
Oxapampa.
 Sismo del 15 de Junio de 1945. A las 4:10 horas. Temblor muy fuerte en Lima
causócuarteaduras en el Barrio Obrero del Rímac. Sentido desde Supe hasta Pisco en
lacosta, en Canta, Matucana, Morococha, Casapalca y Huaitará en el interior.
Intensidaden Lima. V (MMI).
 Sismo del 21 de Agosto de 1945. A las 11:30 horas. Sismo en la Sierra Central
yvertientes orientales de los Andes. Intensidades: en Cerro de Pasco y San Ramón
V(MMI); en Llata, Huánuco IV (MMI). En las ciudades de la costa, entre Lima y Mala
sesintió ligeramente, estimándose un área aproximada de percepción de unos
210,000km2.

AUXILIARES
 Sismo del 10 de Noviembre de 1946. A las 12:53 horas. Terremoto ocurrido en

lasprovincias de Pallasca y Pomabamba en Ancash, asociado a un visible caso
dedislocación tectónica, causó 1,386 víctimas. El movimiento sísmico tuvo un área
depercepción de 450,000 km2. La región epicentral situada entre las coordenadas:
8°10' a8°26' de latitud sur y 77°27' a 77°52' de longitud oeste fue el escenario de
grandesefectos destructores, en donde ocurrieron transformaciones topográficas y
derrumbesen la parte alta del pueblo de Quiches, donde se produjo una escarpa de
falla de 10 kmde longitud con rumbo promedio de N 42°W y buzamiento del plano de
dislocación de58°SW. Grandes derrumbes se produjeron en las quebradas de
Pelagatos,Shuitococha, Llama y San Miguel, que ocasionaron represamientos. Se
produjeronnumerosos agrietamientos en el terreno cerca a Quiches, Mayas,
Huancabamba,Conchucos y Citabamba. Su efecto en las construcciones en el material
de adobe ytapial de las edificaciones de Quiches, Sihuas, Mayas y Conchucos fue
grande.
 Sismo del 1 de Noviembre de 1947. A las 9:50 horas. Terremoto en la zona central
delPerú. Doscientos muertos en Satipo, Andamarca, Acobamba, La Merced, Vitoc,
Comasy Perené. Daños pronunciados en Satipo, donde se desplomaron paredes
gruesas deladrillo. En La Merced quedaron inhabitables las casas de adobe; el mismo
efecto seobservó en otros pueblos del Departamento de Junín. Jauja y Cerro de
Pasco sufrieronnumerosos desperfectos en sus casas de adobe. Infinidad de
derrumbes entre SanRamón y Satipo. La carretera a Satipo fue destruída en varios
tramos. Sentido en casitodo el territorio peruano. Intensidades: X (MMI) en Satipo; VII
(MMI) en Yanahuanca,Vitoc, Villa Rica, Pucará, Jauja, Huánuco, Cerro de Pasco,
Carhuamayo y Acobamba.
 Sismo del 28 de Mayo de 1948. A las 00:37 horas. Fuerte sismos destructor en Cañete
ocasionó deterioro en la mayoría de las construcciones de adobe y quincha. En
Cañeteel simo alcanzó una intensidad de VII (MMI).
 Sismo del 31 de Enero de 1951. A las 11:39 hora. Fuerte temblor en Lima.
Elmovimiento fue sentido en el litoral desde el paralelo 10° hasta el 14°. Intensidad
deVI-VII (MMI) en Lima.
 Sismo del 3 de Marzo de 1962. A las 19:41 horas. Fuertes sismo en el anexo deYungul,
Distrito de Ulcumayo, Provincia de Junín, situado en una zona boscosa de
lasvertientes orientales de los Andes. Destrucción y agrietamientos de las partes
altas.Intensidad : VI-VII (MMI).
 Sismo del 17 de Octubre de 1966. A las 16:41 horas. Fue uno de los más
destructoresocurridos en Lima después del sismo de 1940. Cien personas muertas.
Fue destructora lo largo de la franja litoral entre Lima y Supe. La intensidad máxima
se estimó enVIII(MMI). La aceleración producida en Lima fue de 0.4g. Intensidades:
VIII (MMI) enHuacho, Huaura, Chancay, Puente Piedra y Supe; VII (MMI) en Lima y
Cajatambo; VI(MMI) en Chimbote y Virú, y V (MMI) en Trujillo.
 Sismo del 23 de Julio de 1969. A las 22:00 horas. Sismo superficial que causó
ligerosdaños en las construcciones rurales de Chilifrutra, Lampa, Pomamanta y
Pariahuanca,en Junín. Después del sismo se observó un desplazamiento vertical del
terreno en lasfaldas del nevado Huaytapallana. Intensidad de XI (MMI) en
Huaytapallana.
 Sismo de 1 de Octubre de 1969. A las 00:06 horas. Nuevo sismo que afectó lasmismas
poblaciones anteriores. Intensidad de V (MMI) en Huancayo. La falla causadapor el
sismo anterior fue reactivada, alcanzando una extensión de 16 km,
condesplazamiento vertical máximo de 1.6 m y horizontal de 0.7 m. Intensidad de XI
(MMI)en Huaytapallana.
 Sismo del 14 de Febrero de 1970. A las 06:18 horas. Sucedió un violento sismo
enPanao, Provincia de Pachitea, Departamento de Huánuco. Murieron más de

AUXILIARES
10personas y hubo numerosos heridos por el derrumbe de las casas. Los pueblos
másafectados fueron Chaglla, Quero, Ayllamarca, La Linda y otros donde
quedarondestruídas todas las viviendas rurales. Intensidades de VII-VIII (MMI) en
Panao,Chaglla y Quero.
 Sismo del 31 de Mayo de 1970. A las 15.23 horas. Fue uno de los sismos
máscatastróficos ocurridos en el Perú, murieron 50,000 personas, desaparecieron
20,000 yquedaron heridos 150,000, según informe de CRYRZA.
 Sismo del 5 de Mayo de 1971. A las 12:28 horas. Violento sismo local que sacudió
laprovincia de Sihuas en Ancash. Por los deslizamientos a consecuencia del sismo,
enSan Miguel de Chigalpo y en Quiches murieron 5 personas y 30 quedaron heridas.
Elsismo tuvo su origen en el mismo foco del terremoto de 1946. Intensidad de VI
(MMI)en San Miguel y Quiches.
 Sismo del 10 de Junio de 1971. A las 01:47 horas. Deterioró varias casas
ruralesantiguas en Pasco. Sentido fuerte en Huánuco, Junín, Chincha e Ica. En Lima
seestimó una intensidad de III-IV (MMI). Sentido en los Departamentos de Ancash,
LaLibertad, Amazonas, San Martín y en Yurimaguas, Orellana, Pucallpa, Contamana
eIquitos. Intensidad V-VI (MMI) en Cerro de Pasco y V (MMI) en Huánuco.
 Sismo del 15 de Octubre de 1971. A las 05:34 horas. Sismo destructor localizado en
laprovincia de Aymaraes, Apurímac. Ocasionó 4 muertos y 15 heridos. Se estimó que
el10% de las viviendas quedaron destruídas y un 40% bastante dañadas. Los
pueblosmás afectados fueron: Copaya, Mosecca, Sañaica y Toraya ubicados en la
margenizquierda del río Pachachaca. Derrumbes se produjeron a lo largo del Valle
Pachachacay quebradas subsidiarias. Intensidades: Copaya, Sañaica y Toraya VII-VIII
(MMI).
 Sismo del 18 de Abril de 1993. A las 04:16 horas, ocurrió un fuerte sismo que sacudió
laciudad de Lima y alrededores. El sismo originó daños considerables en las viviendas
 construídas con materiales inestables en los alrededores de la ciudad, y en las
zonasaltas de Lima. Intensidad: VII (MMI) en San José de Palle y La Molina; VI (MMI)
enÑaña y Chosica; V (MMI) en Canta, Santa Rosa de Quives; IV (MMI) en Huaros,
Cañetey Chimbote; III (MMI) en Ica, Huaraz y Cerro de Pasco y II (MMI) en Chiclayo.
 El sismo del 16 de Noviembre de 1907, a las 05:10 de la mañana. Temblor sentido en
la Costa, entre Lambayeque y Casma, en la región central de Tarma, Cerro de Pasco,
Huanuco y en la Selva entre Masisea y Puerto Bermúdez.

AUXILIARES
Anexo 2: Mapa de isosistas

AUXILIARES

AUXILIARES

AUXILIARES

AUXILIARES

AUXILIARES
Anexo 3: Catálogo de hipocentros
Geographic Grid Search Earthquakes= 1439
Latitude: 10.000S ‐ 12.000S
Longitude: 72.000W ‐ 80.000W
Date Range: 1900/01/01 to 2014/06/30
Magnitude Range: 4.0 ‐ 9.0
Depth Range: 0 ‐ 70
Intensity Range: 1 ‐ 12
DATE TIME LATITUDE LONGITUDE DEPTH MAGNITUD MAG. TYPE

27/06/2014 03:26:22 ‐15.8121 ‐74.3832 60.24 4.4 mb
22/06/2014 18:05:53 ‐13.7508 ‐75.5928 68.92 5 mb
17/06/2014 20:15:01 ‐15.9594 ‐74.5652 65.73 4.7 mb
14/06/2014 13:34:58 ‐13.9461 ‐76.5799 35 4.1 mb
03/06/2014 21:34:11 ‐12.5144 ‐76.9261 36.34 5.2 mb
19/05/2014 14:01:04 ‐15.8702 ‐74.5555 35.41 4.7 mb
28/04/2014 13:51:11 ‐15.081 ‐71.0237 39.45 4.5 mb
30/03/2014 01:11:23 ‐14.0589 ‐75.8618 10.2 4.6 mb
20/03/2014 07:07:53 ‐15.7781 ‐75.2878 32.05 4.6 mb
15/03/2014 08:59:21 ‐14.0848 ‐76.3113 20 6.1 mww
15/03/2014 06:05:48 ‐13.8996 ‐75.7989 41.1 4.8 mb
13/03/2014 21:18:45 ‐14.3659 ‐75.8071 52.02 4.2 ml
11/03/2014 08:08:44 ‐15.867 ‐74.1443 51.14 4.7 mb
09/03/2014 18:26:19 ‐15.97 ‐73.09 37 4.2 mb
07/03/2014 03:00:00 ‐11.9762 ‐73.0843 41.11 4.2 mb
01/03/2014 10:52:33 ‐13.5046 ‐76.2338 57.96 4.7 mb
18/02/2014 23:35:58 ‐14.1648 ‐75.5997 57.04 5.9 mww
11/02/2014 23:51:21 ‐10.6274 ‐74.9828 64.89 4.2 mb
02/02/2014 08:57:09 ‐15.9087 ‐74.0208 43.97 5.1 mb
20/01/2014 04:59:53 ‐15.19 ‐71.97 39 4 mb
03/01/2014 10:09:42 ‐10.2294 ‐75.3309 35.71 4.5 mb
02/01/2014 22:27:48 ‐11.1362 ‐78.0721 51.97 4.6 mb
31/12/2013 08:31:03 ‐11.4884 ‐72.9971 22.2 4.3 ml
30/12/2013 23:48:16 ‐10.2112 ‐75.4051 27.6 4.6 mb
22/12/2013 14:56:39 ‐15.6285 ‐75.4415 47.76 4.5 mb
17/11/2013 20:16:35 ‐14.4082 ‐75.4469 59.25 4.5 mb
11/11/2013 05:15:50 ‐14.9361 ‐75.5897 42.65 4.7 mb
11/11/2013 03:23:26 ‐15.0681 ‐75.7084 40.73 4.1 mb
11/11/2013 02:57:08 ‐15.068 ‐75.7378 40.72 4.5 mb
09/11/2013 02:22:31 ‐13.1256 ‐70.3505 52.07 4 mb
27/10/2013 05:28:23 ‐15.8829 ‐72.155 20.45 4.1 mb
18/10/2013 07:32:31 ‐12.49 ‐77.03 43 4.3 mb
16/10/2013 18:58:39 ‐14.9396 ‐75.8817 48.32 4.3 mb
10/10/2013 21:08:19 ‐13.9855 ‐75.7677 34.12 4.3 mb
08/10/2013 11:27:31 ‐14.4843 ‐75.8113 43.27 4.5 mb
07/10/2013 11:49:33 ‐14.4925 ‐73.3334 63.35 4.4 mb

AUXILIARES
02/10/2013 04:03:36 ‐13.087 ‐70.2023 54.01 4.4 mb

25/09/2013 16:42:43 ‐15.8385 ‐74.5112 40 7.1 mww
20/09/2013 17:32:26 ‐15.85 ‐73.23 55 4.5 ml
09/09/2013 13:47:45 ‐14.0784 ‐72.8475 68.77 4.2 mb
05/09/2013 00:51:54 ‐12.13 ‐75.68 38 4 mb
02/09/2013 08:12:35 ‐11.9343 ‐75.7467 21.4 4.6 mb
17/08/2013 20:37:00 ‐14.3142 ‐76.6122 12.26 4.3 mb
11/08/2013 00:31:12 ‐15.9642 ‐71.8085 25.93 4.6 mb
05/08/2013 11:24:06 ‐15.7682 ‐75.1241 33.54 4.4 mb
29/07/2013 01:42:31 ‐15.2441 ‐75.8195 33.43 4.5 mb
25/07/2013 02:07:20 ‐15.8253 ‐72.0046 18.82 4.7 mb
17/07/2013 02:37:42 ‐15.6346 ‐71.7729 6.59 6 Mww
16/07/2013 09:27:43 ‐15.8648 ‐71.9561 59.97 4.8 mb
12/07/2013 19:27:42 ‐12.6153 ‐76.2255 17.33 4.6 mb
06/07/2013 02:02:55 ‐14.7438 ‐71.6474 10.1 4.5 mb
30/06/2013 16:39:14 ‐14.576 ‐75.254 54 4.9 Mb
30/06/2013 02:32:59 ‐14.476 ‐75.515 43.4 4.7 Mb
18/06/2013 18:40:02 ‐11.734 ‐77.296 69 4.6 Mb
16/06/2013 16:26:13 ‐15.756 ‐71.934 10 4.8 Mb
02/06/2013 10:46:27 ‐14.45 ‐75.423 60.8 4.6 Mb
17/05/2013 16:29:53 ‐10.4809 ‐75.1584 49.97 4.6 mb
04/05/2013 04:06:18 ‐12.675 ‐77.584 44.3 4.6 Mb
06/04/2013 10:31:09 ‐15.45 ‐74.79 54 4 Ml
24/03/2013 07:30:24 ‐13.685 ‐74.111 56.5 4.5 Mb
23/03/2013 22:37:35 ‐15.894 ‐71.845 25.5 4.7 Mb
19/03/2013 23:06:31 ‐13.138 ‐76.373 57.9 4.5 Mb
14/03/2013 15:50:50 ‐15.879 ‐71.647 30.4 4.6 Mb
09/03/2013 04:40:29 ‐10.396 ‐78.637 67 4.4 Mb
22/02/2013 21:50:49 ‐15.826 ‐71.495 18.4 5.2 Mb
22/02/2013 21:01:47 ‐15.753 ‐71.435 8 5.3 Mb
22/02/2013 20:15:27 ‐15.74 ‐71.556 31.1 4.8 Mb
11/02/2013 13:59:15 ‐10.302 ‐74.497 45 4.5 Mb
31/01/2013 18:23:03 ‐15.7249 ‐75.0309 38.78 4.4 mb
19/01/2013 05:14:05 ‐13.39 ‐76.17 60 4.3 ml
18/01/2013 19:51:43 ‐13.1 ‐71.247 65.5 4.4 mb
17/01/2013 02:04:37 ‐15.021 ‐70.871 21.6 4.5 mb
16/01/2013 00:07:42 ‐15.103 ‐70.819 57.1 4.7 mb
30/12/2012 20:49:28 ‐12.871 ‐70.933 35 5.2 mb
30/12/2012 13:32:49 ‐10.75 ‐77.58 67 4.4 mb
22/12/2012 06:43:39 ‐12.56 ‐76.82 51 4.2 ml
10/12/2012 16:09:41 ‐15.544 ‐72.855 36.5 4.3 mb
10/12/2012 11:25:24 ‐11.86 ‐77.23 51 4.3 ml
22/11/2012 23:20:55 ‐15.78 ‐74.79 45 4.1 mb
22/11/2012 21:12:09 ‐14.63 ‐76.08 40 4.3 mb
16/11/2012 00:21:57 ‐13.288 ‐76.529 43 4.7 mb
01/11/2012 01:37:30 ‐12.28 ‐76.433 52 4.6 mb
17/10/2012 02:25:58 ‐13.556 ‐70.255 46.7 4.7 mb
11/10/2012 00:17:36 ‐15.523 ‐75.074 28.6 4.3 mb
09/10/2012 02:32:28 ‐13.8 ‐75.935 39.4 4.2 mb

AUXILIARES
03/10/2012 22:48:56 ‐14.294 ‐76.052 24.4 4.9 mb

23/09/2012 08:47:18 ‐13.072 ‐76.628 18.7 4.1 mb
05/09/2012 00:59:40 ‐11.076 ‐73.295 23.1 4.2 mb
11/08/2012 09:35:47 ‐11.45 ‐77.7 69 4.5 mb
07/08/2012 10:31:03 ‐13.433 ‐76.785 30.5 4.7 mb
06/08/2012 07:23:39 ‐13.769 ‐76.579 35 4 mb
31/07/2012 22:34:42 ‐14.387 ‐76.042 35 4.5 mb
29/07/2012 17:35:49 ‐12.02 ‐77.2 58 4.5 mb
16/07/2012 18:30:41 ‐14.559 ‐76.061 10 4.3 ml
16/07/2012 03:33:43 ‐13.409 ‐72.591 44.7 4.4 mb
12/07/2012 08:11:49 ‐15.204 ‐75.307 35 4.3 mb
11/07/2012 21:41:53 ‐15.273 ‐75.27 35.4 4.9 mb
11/07/2012 20:52:37 ‐15.276 ‐75.288 14.3 5.4 mwb
09/07/2012 10:02:58 ‐10.383 ‐78.501 49.3 4.1 mb
06/07/2012 22:59:45 ‐11.86 ‐76.37 24 4 mb
06/07/2012 18:59:07 ‐11.698 ‐76.497 10 4 ml
02/07/2012 23:31:37 ‐14.423 ‐75.598 39.7 5.7 mww
26/06/2012 21:17:14 ‐13.51 ‐76.21 48 4.3 ml
16/06/2012 10:36:48 ‐14 ‐76.14 56 4.2 ml
08/06/2012 12:54:20 ‐12.653 ‐77.172 43 4.6 mb
04/06/2012 21:37:32 ‐15.1 ‐75.54 40 4.4 ml
31/05/2012 06:35:54 ‐11.37 ‐77.53 46 4.1 mb
30/05/2012 21:59:02 ‐10.216 ‐74.516 19.2 4.8 mb
27/05/2012 10:10:32 ‐10.437 ‐75.445 40.6 4.6 mb
27/05/2012 05:21:34 ‐13.644 ‐76.253 52.3 4.7 mb
23/05/2012 14:36:43 ‐15.596 ‐74.386 43.3 4.6 mb
15/05/2012 00:45:49 ‐13.24 ‐76.44 60 4 ml
10/05/2012 02:33:08 ‐10.312 ‐74.848 49.7 4.5 mb
06/05/2012 12:40:59 ‐13.82 ‐75.801 54.4 5.6 mwc
29/04/2012 05:07:48 ‐10.75 ‐76.21 10 4.3 mb
29/04/2012 03:10:23 ‐11.62 ‐73.281 37.1 4 mb
24/04/2012 02:42:08 ‐15.212 ‐75.49 29 4.5 mb
17/04/2012 21:28:19 ‐15.88 ‐74.69 60 4.2 mb
25/03/2012 23:01:01 ‐12.693 ‐77.731 24.5 4.6 mb
19/03/2012 23:21:33 ‐11.069 ‐77.944 59.5 4.8 mb
15/03/2012 13:21:30 ‐13.4 ‐76.23 64 4.4 ml
12/03/2012 06:34:58 ‐14.313 ‐75.567 61.4 4.8 mb
11/03/2012 08:20:36 ‐12.537 ‐77.132 52 4.2 mb
14/02/2012 04:42:20 ‐12.411 ‐76.938 42.4 4.8 mb
12/02/2012 09:28:16 ‐15.64 ‐74.157 65.5 5 mb
11/02/2012 04:27:18 ‐13.264 ‐76.714 57.7 4.1 mb
30/01/2012 05:11:00 ‐14.168 ‐75.635 43 6.4 mww
13/01/2012 05:13:20 ‐14.572 ‐76.035 41.5 4.7 mb
30/12/2011 09:22:16 ‐14.419 ‐75.476 49.2 5 mb
26/12/2011 20:29:40 ‐12.89 ‐76.98 41 4.3 mb
19/12/2011 05:37:58 ‐12.199 ‐77.093 53.2 4.7 mb
12/12/2011 14:38:23 ‐13.334 ‐77.09 10 4.2 mb
27/11/2011 19:56:39 ‐14.333 ‐75.919 35 5.2 mb
26/11/2011 06:59:58 ‐10.708 ‐78.192 51 5.1 mb

AUXILIARES
24/11/2011 04:36:26 ‐14.279 ‐76.02 40.5 4.5 mb

16/11/2011 14:02:13 ‐13.696 ‐76.252 48.2 4.6 mb
07/11/2011 10:36:38 ‐13.871 ‐76.939 33.5 4.7 mb
02/11/2011 02:06:23 ‐14.424 ‐76.234 33.8 4.8 mb
01/11/2011 17:30:15 ‐14.714 ‐76.328 1.5 4.5 mb
31/10/2011 20:35:09 ‐14.693 ‐76.225 9.8 4.7 mb
30/10/2011 15:25:00 ‐14.515 ‐76.164 15.9 4.1 ml
30/10/2011 10:58:01 ‐14.354 ‐75.854 46.5 4.7 mb
30/10/2011 06:02:47 ‐14.41 ‐76.32 45 4.3 m
30/10/2011 00:50:06 ‐14.429 ‐76.436 28.5 4.1 mb
29/10/2011 22:07:45 ‐14.683 ‐76.262 35 4.1 mb
29/10/2011 17:14:29 ‐14.55 ‐76.376 10 4.5 mb
29/10/2011 08:31:05 ‐14.717 ‐75.948 18.4 4.8 mb
29/10/2011 05:33:45 ‐14.522 ‐76.178 25.7 4.8 mb
29/10/2011 05:26:03 ‐14.526 ‐76.066 26.9 4.8 mb
29/10/2011 04:23:37 ‐14.688 ‐75.949 26.5 4.7 mb
29/10/2011 01:45:30 ‐14.662 ‐76.036 35 4.1 mb
29/10/2011 01:37:49 ‐14.717 ‐75.83 37.5 4.5 mb
29/10/2011 00:48:58 ‐14.38 ‐75.973 37.7 4.8 mb
28/10/2011 23:46:01 ‐14.512 ‐75.844 10 5.6 mwc
28/10/2011 22:00:04 ‐14.67 ‐76.014 25.9 5 mb
28/10/2011 21:51:57 ‐14.527 ‐76.108 17.3 4.9 mb
28/10/2011 20:26:48 ‐14.429 ‐76.095 15 4.8 mb
28/10/2011 19:10:33 ‐14.483 ‐76.114 8.2 5 mb
28/10/2011 19:01:02 ‐14.379 ‐75.998 22.3 5.6 mb
28/10/2011 18:54:34 ‐14.438 ‐75.966 24 6.9 mww
11/10/2011 23:26:01 ‐15.311 ‐74.567 42.4 4.4 mb
11/10/2011 11:36:47 ‐11.154 ‐73.791 37.4 4.7 mb
05/10/2011 09:16:07 ‐14.62 ‐76.2 33 4.4 ml
16/09/2011 21:50:07 ‐11.62 ‐77.76 64 4 mb
12/09/2011 04:32:30 ‐13.897 ‐75.967 51.9 4.7 mb
11/09/2011 12:40:50 ‐13.354 ‐77.183 27.2 4.8 mb
21/08/2011 07:37:37 ‐10.27 ‐78.84 52 4.3 mb
12/08/2011 09:12:00 ‐15.789 ‐71.936 10 4.7 mb
31/07/2011 00:42:11 ‐13.3 ‐76.8 54 4 mb
02/07/2011 00:03:40 ‐14.428 ‐75.818 36.7 4.8 mb
22/06/2011 07:52:11 ‐11.267 ‐73.395 14.7 4.5 mb
18/06/2011 00:50:21 ‐15.66 ‐74.44 68 4 mb
03/06/2011 14:51:35 ‐15.93 ‐73.98 70 4 m
27/05/2011 22:07:48 ‐14.59 ‐76.61 28 4.1 mb
14/05/2011 17:22:40 ‐13.308 ‐71.617 35 4.2 mb
07/05/2011 10:33:45 ‐15.097 ‐74.233 59.7 5 mb
25/04/2011 04:31:00 ‐11.984 ‐72.176 23.8 4.8 mb
25/04/2011 00:25:05 ‐13.73 ‐76.38 48 4 mb
24/04/2011 14:51:33 ‐13.67 ‐76.146 47.5 4.2 m
21/04/2011 16:11:09 ‐15.93 ‐74.76 35 4.2 ml
16/04/2011 17:01:39 ‐15.89 ‐72.82 44 4.2 m
25/03/2011 00:25:47 ‐13.352 ‐77.129 29.3 4.2 mb
23/03/2011 10:55:09 ‐14.065 ‐75.413 57.6 4.7 mb

AUXILIARES
21/03/2011 06:48:26 ‐14.549 ‐76.715 10 4.4 mb

20/03/2011 01:55:58 ‐14.204 ‐76.565 35 4.1 mb
19/03/2011 23:52:47 ‐14.048 ‐76.393 44.1 4.2 mb
19/02/2011 07:40:20 ‐12.064 ‐77.632 35 4.3 mb
11/02/2011 00:21:45 ‐13.574 ‐76.255 35 4.1 mb
04/02/2011 07:14:48 ‐11.27 ‐78.15 41 4.2 mb
22/01/2011 07:00:17 ‐14.671 ‐75.905 35 4.2 mb
22/01/2011 02:06:51 ‐12.149 ‐73.06 33.5 5 mwc
24/11/2010 22:08:34 ‐14.861 ‐71.715 37.5 5.1 mwc
21/11/2010 02:24:30 ‐10.37 ‐78.477 35 4.1 mb
18/11/2010 01:31:51 ‐15.684 ‐74.735 24.7 5.1 mwc
17/11/2010 19:38:01 ‐15.692 ‐74.87 28.8 5.3 mwc
17/11/2010 19:36:33 ‐15.626 ‐74.863 28.9 4.8 mb
10/11/2010 11:33:09 ‐12.47 ‐77.24 45 4.4 mb
03/11/2010 10:45:22 ‐13.699 ‐76.097 37.9 5 mwc
01/11/2010 00:40:56 ‐11.22 ‐78.02 33 4.2 mb
22/10/2010 00:29:39 ‐10.236 ‐79.3 38.6 4.2 mb
17/10/2010 08:27:49 ‐11.704 ‐72.216 5.9 4.8 mwc
05/10/2010 00:22:23 ‐14.796 ‐76.002 35 4.9 mb
04/10/2010 22:31:35 ‐14.809 ‐76 35 4 mb
04/10/2010 05:11:30 ‐14.81 ‐75.911 19.8 5.2 mwc
03/10/2010 08:18:40 ‐14.898 ‐75.95 10 4.1 mb
03/10/2010 05:33:31 ‐14.924 ‐76.163 10 4.3 mb
29/09/2010 00:39:11 ‐14.546 ‐76.209 35 4.2 mb
27/09/2010 20:35:27 ‐14.85 ‐75.717 41.8 5.3 mwc
23/09/2010 00:26:41 ‐15.634 ‐75.323 60.6 4.7 mb
23/09/2010 00:02:58 ‐15.684 ‐74.896 60.2 4.9 mb
22/09/2010 08:00:14 ‐13.39 ‐76.073 50 5.7 mwb
04/09/2010 11:30:01 ‐14.518 ‐76.123 21.9 5.4 mwc
04/09/2010 07:49:22 ‐14.9 ‐75.331 43.5 4.7 mb
04/09/2010 02:10:09 ‐14.623 ‐76.252 35 4 mb
21/08/2010 12:40:45 ‐14.231 ‐76.256 32.5 4.3 mb
12/08/2010 01:24:18 ‐11.967 ‐72.305 43 4.9 mb
09/08/2010 01:40:39 ‐13.1 ‐71.27 18 4.1 mb
22/07/2010 03:10:54 ‐15.93 ‐74.741 35 4.1 mb
26/06/2010 17:26:52 ‐11.669 ‐70.835 62.6 4 mb
21/06/2010 00:54:35 ‐14.72 ‐75.92 44 4.2 mb
22/05/2010 22:06:51 ‐13.34 ‐76.6 60 4.1 mb
13/05/2010 06:00:07 ‐11.075 ‐73.244 54.2 4.2 mb
26/04/2010 17:49:54 ‐12.532 ‐76.776 61.9 4.4 mb
20/04/2010 18:25:57 ‐14.597 ‐76.07 1.1 4.4 mb
20/04/2010 07:55:43 ‐12.09 ‐76.971 65 4.3 mb
28/03/2010 21:30:29 ‐15.91 ‐74.484 35 4.1 mb
28/03/2010 01:08:24 ‐10.152 ‐78.055 65 5.2 mwc
23/03/2010 20:19:25 ‐15.327 ‐74.56 53.4 5.2 mwc
10/03/2010 22:15:52 ‐12.68 ‐76.68 66 4.2 m
01/03/2010 09:06:18 ‐14.268 ‐75.639 55.8 4.5 m
28/02/2010 04:31:50 ‐14.486 ‐73.139 46.1 4.4 mb
27/02/2010 14:33:38 ‐14.07 ‐75.74 65 4.3 mb

AUXILIARES
03/02/2010 17:32:29 ‐10.789 ‐74.505 28.3 4.3 mb

03/01/2010 11:14:24 ‐15.923 ‐74.296 35 4.2 ml
24/12/2009 14:01:58 ‐15.766 ‐73.978 59.1 5.6 mwc
29/11/2009 08:13:55 ‐15.849 ‐74.683 63.8 4.6 mb
28/11/2009 05:06:06 ‐15.638 ‐74.931 18.5 5.2 mwc
28/11/2009 04:35:38 ‐15.683 ‐74.991 46.4 5.1 mwc
23/11/2009 21:35:55 ‐11.326 ‐73.043 42.9 4.8 mb
01/11/2009 05:42:42 ‐14.2 ‐75.72 61 4.3 m
12/10/2009 18:38:12 ‐15.625 ‐74.795 65.8 4 mb
09/10/2009 04:17:02 ‐14.881 ‐76.158 47.5 4.6 mb
13/09/2009 16:20:37 ‐13.591 ‐76.2 39 4.3 m
24/08/2009 21:36:00 ‐13.67 ‐76.208 40.7 4.4 mb
10/08/2009 13:05:41 ‐13.887 ‐75.895 48.9 4.5 mb
03/08/2009 20:10:17 ‐14.301 ‐75.489 45.4 5.3 mb
30/07/2009 06:38:49 ‐11.763 ‐75.142 35 4.1 mb
02/07/2009 06:10:54 ‐13.5 ‐72.19 24 4 ml
30/06/2009 16:01:22 ‐12.18 ‐71.994 36.6 4.9 mb
15/06/2009 13:04:36 ‐13.563 ‐76.133 42.2 5.4 mwc
26/05/2009 06:38:38 ‐14.417 ‐75.983 14.8 5.4 mwc
23/05/2009 10:24:07 ‐12.51 ‐76.68 58 4.2 m
21/05/2009 05:10:29 ‐14.551 ‐76.374 35 4.4 mb
20/05/2009 04:32:34 ‐14.326 ‐76.191 35 4.4 mb
18/05/2009 14:13:06 ‐15.708 ‐75.038 20.3 5.3 mwc
18/05/2009 14:01:04 ‐15.658 ‐74.838 22.7 5.8 mwc
18/05/2009 02:12:16 ‐11.024 ‐73.373 51 4.7 mb
09/05/2009 17:57:41 ‐14.48 ‐75.76 38.4 4.1 m
03/05/2009 18:24:06 ‐13.742 ‐75.937 35 4.4 mb
01/05/2009 00:12:27 ‐14.256 ‐76.526 35 4.3 ml
15/04/2009 23:26:31 ‐10.341 ‐75.49 23.6 4.7 mb
14/04/2009 17:45:40 ‐15.548 ‐74.596 40.3 4.7 mb
23/03/2009 23:44:05 ‐13.8 ‐76.85 40 4.2 m
13/02/2009 16:41:02 ‐12.33 ‐77.33 36 4.1 mb
05/02/2009 20:27:20 ‐14.533 ‐76.376 35 4.3 ml
02/02/2009 17:53:21 ‐13.582 ‐76.558 21 6 mwc
28/01/2009 05:05:56 ‐14.425 ‐76.031 44.8 4.5 mb
26/01/2009 01:49:59 ‐15.852 ‐74.803 27.6 4.9 mb
21/01/2009 18:17:03 ‐11.779 ‐75.626 10 4.6 mb
19/01/2009 00:02:48 ‐13.475 ‐76.713 43.2 4.8 mb
15/01/2009 18:37:58 ‐15.779 ‐74.326 29.2 4.9 mb
26/12/2008 20:52:22 ‐13.574 ‐76.697 8.9 4.3 mb
16/12/2008 22:47:40 ‐11.984 ‐73.301 45 4.5 mb
05/12/2008 02:00:25 ‐15.701 ‐73.991 68.5 4.2 mb
24/11/2008 00:25:19 ‐10.545 ‐75.497 49.7 4 mb
01/11/2008 20:40:29 ‐12.454 ‐77.069 37.5 4.5 mb
30/10/2008 15:47:41 ‐13.503 ‐76.231 58.7 4.4 mb
29/10/2008 23:00:09 ‐13.71 ‐76.24 33 4.1 ml
28/10/2008 15:30:02 ‐14.272 ‐76.378 41.3 4.3 mb
20/10/2008 04:27:17 ‐13.15 ‐76.6 48 4 m
15/10/2008 20:15:29 ‐14.047 ‐75.774 63.2 4 m

AUXILIARES
10/10/2008 22:13:40 ‐13.564 ‐76.672 47.1 4.1 mb

10/10/2008 05:11:17 ‐15.665 ‐74.652 59.8 4.1 m
02/10/2008 04:34:49 ‐14.175 ‐76.447 35 4.3 mb
26/09/2008 18:34:03 ‐15.328 ‐74.326 57.8 4.6 mb
07/09/2008 10:49:57 ‐11.011 ‐78.081 47.2 4.7 mb
05/09/2008 12:30:01 ‐14.224 ‐75.763 44.1 4.6 mb
03/09/2008 01:40:18 ‐13.097 ‐78.018 37.9 4.4 mb
20/08/2008 01:38:06 ‐13.417 ‐76.258 54.7 4 mb
18/08/2008 19:17:17 ‐14.46 ‐76.641 10 4.6 mb
06/08/2008 22:03:08 ‐14.15 ‐72.916 67.5 4.9 mb
28/07/2008 18:18:40 ‐14.239 ‐71.299 47.2 4.7 mb
24/07/2008 02:21:34 ‐14.178 ‐71.341 54.9 4 mb
19/07/2008 10:49:00 ‐10.221 ‐75.399 23.5 4.8 mb
14/07/2008 22:36:58 ‐10.668 ‐74.578 10 4.7 mb
14/07/2008 10:15:03 ‐12.157 ‐77.489 50.7 4 m
09/07/2008 07:01:45 ‐10.314 ‐75.368 15.1 4.7 mb
09/07/2008 03:25:31 ‐11.92 ‐75.187 46.4 4.1 mb
01/07/2008 01:04:18 ‐10.335 ‐75.393 28.1 4.7 mb
01/07/2008 00:17:33 ‐10.368 ‐75.512 32.7 5.4 mwc
26/06/2008 13:43:53 ‐13.68 ‐76.345 35 4 ml
15/06/2008 05:44:18 ‐14.58 ‐71.57 57 4.6 mb
07/06/2008 13:06:28 ‐12.385 ‐77.592 35 5 mb
05/06/2008 11:49:53 ‐14.831 ‐76.34 35 4.3 mb
03/06/2008 21:14:35 ‐15.197 ‐73.518 49.8 4.2 mb
30/05/2008 06:53:35 ‐14.379 ‐75.89 10.3 4.7 mb
29/05/2008 09:01:38 ‐13.409 ‐76.943 42.3 4.1 m
17/05/2008 19:39:23 ‐13.42 ‐76.17 54 4.1 m
15/05/2008 12:01:04 ‐14.382 ‐75.921 10 4.5 mb
18/04/2008 06:20:40 ‐13.659 ‐76.982 25.6 4.2 mb
15/04/2008 06:22:41 ‐13.695 ‐76.291 39.5 5 mwc
13/04/2008 07:41:33 ‐13.289 ‐77.119 29.2 4.6 mb
12/04/2008 21:10:34 ‐13.24 ‐76.794 60.8 4.1 mb
29/03/2008 12:51:24 ‐12.178 ‐77.164 51.3 5.3 mwb
29/03/2008 06:40:59 ‐11.908 ‐77.714 56.4 4.4 mb
24/03/2008 02:47:51 ‐13.058 ‐70.642 35 4 mb
23/03/2008 20:12:13 ‐15.976 ‐72.992 35 4.5 mb
20/03/2008 04:43:25 ‐11.671 ‐79.18 35 4.8 mb
11/03/2008 00:47:13 ‐15.899 ‐73.814 41.2 4 mb
08/03/2008 23:51:12 ‐13.28 ‐76.621 34.6 4.8 mb
07/03/2008 05:43:50 ‐15.626 ‐74.176 68.3 4.4 mb
03/03/2008 15:52:25 ‐13.562 ‐76.856 30.4 4.5 mb
17/02/2008 00:47:47 ‐13.428 ‐76.822 29.2 4.8 mb
10/02/2008 04:49:51 ‐13.545 ‐76.729 10 4.1 mb
18/01/2008 23:46:55 ‐15.172 ‐74.733 53.8 5 mwc
18/01/2008 08:37:01 ‐15.8 ‐74.32 44.9 4.1 mb
17/01/2008 02:01:01 ‐13.336 ‐76.965 23.9 4.2 mb
31/12/2007 10:59:03 ‐14.795 ‐75.49 32.3 5 mb
31/12/2007 10:39:44 ‐14.79 ‐75.429 27.7 5.2 mwc
22/12/2007 05:17:46 ‐10.796 ‐74.802 48.8 4.5 mb

AUXILIARES
19/12/2007 13:33:51 ‐14.314 ‐75.474 51.3 4.6 mb

12/12/2007 17:01:57 ‐14.423 ‐76.067 20.2 4.6 mb
07/12/2007 01:41:01 ‐13.516 ‐76.656 22.3 5.6 mwc
04/12/2007 10:14:11 ‐14.211 ‐76.324 27.7 4.1 mb
04/12/2007 04:43:31 ‐14.193 ‐76.242 35 4.1 mb
30/11/2007 16:28:59 ‐13.74 ‐76.784 35 4 ml
28/11/2007 17:44:19 ‐13.443 ‐76.833 18 4 mb
27/11/2007 16:24:57 ‐14.239 ‐76.009 26.7 4.1 ml
21/11/2007 09:24:25 ‐14.273 ‐76.594 41.1 4.3 mb
18/11/2007 12:34:36 ‐13.489 ‐76.744 45.1 4.3 mb
16/11/2007 06:53:51 ‐13.548 ‐76.857 35 4 mb
04/11/2007 11:08:27 ‐15.6 ‐74.12 64 4.1 m
29/10/2007 08:12:21 ‐11.748 ‐73.192 25.6 4.7 mb
25/10/2007 07:32:02 ‐14.76 ‐75.608 30.1 4.9 mb
25/10/2007 02:32:49 ‐14.051 ‐76.172 53.5 4.1 mb
13/10/2007 14:07:10 ‐15.183 ‐75.152 35 4.5 ml
10/10/2007 20:11:02 ‐10.319 ‐79.358 22.7 4 mb
09/10/2007 01:52:23 ‐13.573 ‐76.12 49.6 5 mb
06/10/2007 20:09:50 ‐13.225 ‐76.721 55.2 4.3 mb
06/10/2007 07:40:40 ‐13.618 ‐77.019 35 4.2 mb
05/10/2007 23:05:47 ‐13.649 ‐76.98 35 4.9 mb
05/10/2007 20:29:03 ‐13.612 ‐76.984 26.6 5.1 mwc
01/10/2007 23:10:57 ‐13.054 ‐70.429 44.6 4.4 mb
01/10/2007 20:13:14 ‐10.513 ‐78.325 50.9 4.6 mb
24/09/2007 02:25:44 ‐12.686 ‐71.316 27.9 5.1 mb
22/09/2007 22:04:48 ‐13.392 ‐77.024 35 4.5 mb
21/09/2007 22:38:59 ‐14.884 ‐77.245 10 4.9 mb
18/09/2007 02:39:36 ‐13.531 ‐76.934 35 4.7 mb
17/09/2007 16:55:28 ‐13.781 ‐76.511 47.1 4.4 mb
13/09/2007 23:20:09 ‐13.492 ‐76.161 62.4 4.5 mb
13/09/2007 04:59:20 ‐14.338 ‐76.447 34.6 4.1 mb
09/09/2007 22:30:48 ‐13.665 ‐76.104 35 4.9 mb
09/09/2007 20:36:41 ‐14.001 ‐76.426 35 4 mb
05/09/2007 14:07:03 ‐14.172 ‐76.23 35 4.6 mb
05/09/2007 10:53:09 ‐13.88 ‐76.758 35 5.1 mb
04/09/2007 01:24:50 ‐15.163 ‐72.542 59 4.3 mb
03/09/2007 20:56:26 ‐14.139 ‐76.738 10 4.5 mb
03/09/2007 02:56:17 ‐14.26 ‐76.51 35 4 mb
01/09/2007 22:18:31 ‐14.517 ‐76.01 35 4.3 mb
01/09/2007 14:12:28 ‐14.461 ‐76.349 35 4.6 mb
01/09/2007 08:06:20 ‐13.744 ‐76.934 29.2 4.4 mb
31/08/2007 12:46:51 ‐15.857 ‐74.298 53.4 4.2 mb
30/08/2007 09:20:43 ‐13.829 ‐76.812 35 4 mb
30/08/2007 02:40:55 ‐14.449 ‐76.392 1.1 4.4 mb
29/08/2007 14:14:42 ‐14.288 ‐76.804 10 4.2 mb
28/08/2007 18:17:36 ‐13.218 ‐76.34 68.7 4.5 mb
26/08/2007 23:15:44 ‐14.322 ‐76.273 37.4 4.3 mb
26/08/2007 19:22:46 ‐12.157 ‐77.596 35 4.1 ml
26/08/2007 12:50:14 ‐13.536 ‐76.679 20.8 4.5 mb

AUXILIARES
25/08/2007 18:41:38 ‐13.705 ‐76.842 3.6 4.7 mb

24/08/2007 01:47:09 ‐13.745 ‐77.068 27 4.4 mb
23/08/2007 09:45:48 ‐13.637 ‐76.946 35 4.7 mb
22/08/2007 17:25:32 ‐14.246 ‐76.301 35 4.7 mb
22/08/2007 06:47:24 ‐13.36 ‐77.11 48.5 4.2 mb
22/08/2007 05:28:22 ‐14.581 ‐76.846 35 4.5 mb
21/08/2007 21:32:24 ‐13.624 ‐76.944 29.3 5.3 mwc
21/08/2007 20:37:48 ‐13.688 ‐76.263 35 5.3 mwc
21/08/2007 18:18:24 ‐14.318 ‐76.218 16.7 4.5 mb
21/08/2007 10:01:00 ‐13.935 ‐76.841 34.7 4.8 mb
21/08/2007 07:57:05 ‐13.503 ‐76.844 35 4.5 mb
20/08/2007 21:23:59 ‐13.739 ‐76.403 29.6 5.2 mb
20/08/2007 18:51:54 ‐13.541 ‐76.437 35 4.7 mb
20/08/2007 12:00:22 ‐13.381 ‐77.223 35 4.2 mb
20/08/2007 10:10:45 ‐14.252 ‐76.462 23.2 4.8 mb
20/08/2007 09:08:09 ‐13.499 ‐76.91 48.2 4.2 mb
20/08/2007 02:16:47 ‐14.365 ‐76.568 35 4.4 mb
19/08/2007 23:22:23 ‐13.739 ‐77.389 35 4.1 mb
19/08/2007 21:18:14 ‐14.452 ‐76.284 35 4.6 mb
19/08/2007 20:11:44 ‐13.63 ‐76.498 35 5.6 mwc
19/08/2007 16:38:06 ‐13.606 ‐76.822 25 4.2 mb
19/08/2007 09:20:47 ‐13.745 ‐76.691 24.7 4.7 mb
19/08/2007 07:16:10 ‐13.622 ‐76.635 35 4.6 mb
19/08/2007 05:06:25 ‐13.604 ‐76.686 19.8 4.6 mb
19/08/2007 01:40:12 ‐13.532 ‐76.52 30.9 4.3 mb
19/08/2007 01:25:41 ‐13.754 ‐76.464 35 5.1 mb
19/08/2007 01:22:40 ‐13.63 ‐76.61 26.3 5.8 mw
19/08/2007 00:56:20 ‐13.627 ‐76.536 35 5.1 mb
18/08/2007 20:01:37 ‐13.822 ‐76.605 35 4.5 mb
18/08/2007 11:20:18 ‐14.822 ‐76.327 1 4.5 mb
18/08/2007 06:21:36 ‐14.177 ‐76.739 35 5 mb
18/08/2007 03:32:35 ‐14.049 ‐75.906 35 4.1 mb
18/08/2007 02:52:35 ‐13.81 ‐76.29 30 6 mw
18/08/2007 02:50:03 ‐13.88 ‐76.358 39.4 4.4 mb
18/08/2007 01:07:24 ‐13.589 ‐76.762 18.7 4.3 mb
18/08/2007 00:52:22 ‐13.634 ‐76.891 35 4.3 mb
17/08/2007 22:05:37 ‐14.485 ‐76.34 35 4.6 mb
17/08/2007 21:38:04 ‐14.673 ‐76.681 40.2 4.7 mb
17/08/2007 21:28:37 ‐13.978 ‐76.605 35 4.3 ml
17/08/2007 21:18:41 ‐14.48 ‐76.385 35 4.2 mb
17/08/2007 19:14:44 ‐13.352 ‐77.159 42.8 4.8 mb
17/08/2007 15:31:25 ‐13.454 ‐76.851 35 4.7 mb
17/08/2007 13:18:13 ‐13.61 ‐76.62 48.5 5.9 mw
17/08/2007 13:05:15 ‐14.574 ‐76.373 35 4.5 mb
17/08/2007 13:00:13 ‐13.862 ‐76.023 35 4.4 mb
17/08/2007 12:13:10 ‐14.445 ‐76.385 35 4.6 mb
17/08/2007 12:07:49 ‐13.554 ‐77.204 35 4.2 mb
17/08/2007 10:07:27 ‐13.644 ‐76.9 35 4.6 mb
17/08/2007 08:24:33 ‐14.318 ‐76.379 38.1 4.2 mb

AUXILIARES
17/08/2007 06:18:04 ‐14.177 ‐76.093 19.8 5.6 mwc

17/08/2007 05:13:05 ‐14.323 ‐76.506 35 4.4 mb
17/08/2007 04:03:23 ‐14.723 ‐76.203 13.5 4.5 mb
17/08/2007 03:25:45 ‐14.66 ‐75.892 35 4.5 mb
17/08/2007 02:54:17 ‐14.211 ‐76.087 20.1 5 mb
17/08/2007 01:58:16 ‐13.821 ‐76.86 29.1 4.3 mb
17/08/2007 01:46:10 ‐13.804 ‐76.55 44.5 4.4 mb
17/08/2007 01:45:25 ‐14.123 ‐76.674 35 4.2 mb
17/08/2007 01:17:49 ‐14.398 ‐76.084 29.4 4.4 mb
17/08/2007 00:51:22 ‐14.459 ‐75.978 46.8 5.4 mwc
17/08/2007 00:31:43 ‐14.426 ‐76.127 30.9 5.5 mwc
16/08/2007 22:49:47 ‐13.511 ‐76.618 38.2 4.9 mb
16/08/2007 17:49:10 ‐14.382 ‐76.119 24.6 4.9 mb
16/08/2007 15:11:22 ‐13.452 ‐76.722 33.5 5.3 mwc
16/08/2007 14:36:14 ‐14.361 ‐76.294 22.2 4.7 mb
16/08/2007 13:54:30 ‐13.378 ‐76.919 28.6 4.3 mb
16/08/2007 13:06:34 ‐14.33 ‐76.27 10 4.6 mb
16/08/2007 13:01:48 ‐13.419 ‐77.238 26.6 4.4 mb
16/08/2007 12:03:12 ‐14.549 ‐76.333 35 4.5 mb
16/08/2007 11:35:41 ‐14.286 ‐76.214 35 6 mwc
16/08/2007 11:35:30 ‐14.38 ‐76.15 35 6 mw
16/08/2007 09:43:52 ‐14.07 ‐76.059 35 5.3 mb
16/08/2007 09:02:09 ‐14.26 ‐76.193 35 5 mb
16/08/2007 08:36:07 ‐13.754 ‐77.113 25.1 4.6 mb
16/08/2007 08:32:41 ‐14.224 ‐76.005 35 4.3 mb
16/08/2007 08:17:26 ‐14.198 ‐76.7 35 4.3 mb
16/08/2007 07:46:45 ‐13.453 ‐77.025 25.3 4.6 mb
16/08/2007 06:48:19 ‐13.881 ‐76.75 35 4.4 mb
16/08/2007 06:43:14 ‐13.441 ‐76.825 23 4.5 mb
16/08/2007 06:18:29 ‐13.725 ‐76.547 23 4.4 mb
16/08/2007 06:10:45 ‐13.866 ‐76.68 26 4.9 mb
16/08/2007 06:09:13 ‐13.596 ‐76.834 35 4.3 mb
16/08/2007 06:05:41 ‐13.978 ‐76.514 43.8 4.2 mb
16/08/2007 05:35:09 ‐13.85 ‐76.238 23.5 4.1 mb
16/08/2007 05:33:04 ‐13.381 ‐77.194 23 4.5 mb
16/08/2007 05:16:56 ‐14.28 ‐76.15 23.4 6.4 mw
16/08/2007 05:12:03 ‐13.97 ‐75.835 35 4 mb
16/08/2007 05:08:43 ‐13.413 ‐77.345 35 4.4 mb
16/08/2007 04:23:15 ‐13.632 ‐75.779 11.2 5.2 mb
16/08/2007 04:16:49 ‐13.412 ‐77.02 24.8 5 mb
16/08/2007 04:04:09 ‐13.583 ‐76.587 36 5.6 mb
16/08/2007 03:46:16 ‐13.565 ‐77.248 29.1 4.5 mb
16/08/2007 03:28:20 ‐13.499 ‐76.745 29.3 4.5 mb
16/08/2007 03:26:32 ‐13.273 ‐76.803 38.2 4.6 mb
16/08/2007 03:04:37 ‐14.195 ‐76.571 21.8 4.4 mb
16/08/2007 02:58:24 ‐13.44 ‐76.87 30.4 4.2 mb
16/08/2007 02:54:19 ‐13.539 ‐76.581 41.2 5 mb
16/08/2007 02:50:06 ‐13.533 ‐76.152 24.6 4.2 mb
16/08/2007 02:43:57 ‐13.24 ‐77.307 26.5 4.2 mb

AUXILIARES
16/08/2007 02:17:09 ‐13.73 ‐76.073 41.6 5 mb

16/08/2007 02:11:33 ‐14.163 ‐76.348 35.4 4 mb
16/08/2007 02:00:19 ‐14.077 ‐76.844 35.9 4.3 mb
16/08/2007 01:35:37 ‐14.184 ‐76.759 24.6 5.4 mb
16/08/2007 01:28:27 ‐14.415 ‐76.253 29.8 4.1 mb
16/08/2007 01:16:53 ‐13.577 ‐76.147 31.9 4.5 mb
16/08/2007 01:16:04 ‐14.484 ‐76.175 42.1 4.2 mb
16/08/2007 01:06:17 ‐13.574 ‐76.841 35.9 5.2 mb
16/08/2007 01:02:23 ‐13.355 ‐76.601 34.4 5.8 mb
16/08/2007 00:52:16 ‐14.421 ‐75.852 36.6 4.7 mb
16/08/2007 00:48:57 ‐13.472 ‐77.081 38 4.2 mb
16/08/2007 00:48:41 ‐13.236 ‐76.47 35 4.3 mb
16/08/2007 00:40:12 ‐14.206 ‐76.698 37.2 4.6 mb
16/08/2007 00:32:14 ‐13.485 ‐77.12 28 4.6 mb
16/08/2007 00:24:36 ‐14.13 ‐76.199 41.6 5.3 mb
16/08/2007 00:22:48 ‐13.319 ‐76.718 37.1 4.9 mb
16/08/2007 00:19:13 ‐14.226 ‐75.944 35 5.8 mb
16/08/2007 00:15:24 ‐13.706 ‐76.393 35 4.9 mb
16/08/2007 00:08:01 ‐13.86 ‐76.447 35 4.9 mb
16/08/2007 00:02:41 ‐13.255 ‐76.489 39.6 5.6 mb
16/08/2007 00:01:41 ‐13.378 ‐76.799 30.9 5 mb
15/08/2007 23:59:27 ‐14.215 ‐76.215 31.7 4.9 mb
15/08/2007 23:57:32 ‐13.365 ‐76.747 35 5.1 mb
15/08/2007 23:40:57 ‐13.38 ‐76.61 39 8 mw
13/08/2007 06:00:15 ‐14.062 ‐70.416 51 4.7 mb
05/08/2007 06:25:01 ‐10.761 ‐75.343 27.1 4.7 mb
02/08/2007 08:55:26 ‐11 ‐77.981 59.7 4.3 m
01/08/2007 07:36:28 ‐15.393 ‐71.022 51 4.4 mb
28/07/2007 14:11:58 ‐11.021 ‐77.965 50.7 5 mwc
26/07/2007 16:21:08 ‐14.22 ‐73.532 69.6 4.4 mb
16/07/2007 12:43:29 ‐15.894 ‐73.787 54.7 4.8 mb
08/07/2007 07:00:51 ‐15.455 ‐71.267 10 4.5 mb
07/07/2007 22:44:27 ‐15.172 ‐75.094 30.2 5 mwc
29/06/2007 02:44:00 ‐15.881 ‐75.283 10 4.2 mb
29/06/2007 02:02:17 ‐15.772 ‐74.928 16.3 5.6 mwb
28/06/2007 15:42:52 ‐15.934 ‐74.992 48 4 mb
28/06/2007 12:41:45 ‐15.646 ‐74.789 24.9 5 mb
28/06/2007 12:39:15 ‐15.698 ‐74.903 26.7 5.2 mwc
28/06/2007 11:26:31 ‐15.694 ‐74.792 25 4.7 mb
28/06/2007 10:04:53 ‐15.923 ‐75.232 29.9 4.2 mb
28/06/2007 09:04:13 ‐15.819 ‐75.316 31 4.4 mb
28/06/2007 08:44:46 ‐15.679 ‐74.893 12 5.8 mwb
14/06/2007 14:41:19 ‐15.428 ‐71.159 10 4.5 mb
09/06/2007 01:45:31 ‐13.601 ‐72.838 35 4 ml
27/05/2007 05:17:48 ‐15.983 ‐70.598 10 4.5 mb
05/05/2007 08:43:11 ‐10.01 ‐75.461 35.7 4.6 mb
04/05/2007 00:27:33 ‐11.915 ‐78.039 35 4.3 mb
05/04/2007 18:17:32 ‐13.434 ‐70.674 44.6 4.6 mb
17/02/2007 21:35:56 ‐13.613 ‐76.359 41.4 4.1 mb

AUXILIARES
16/02/2007 16:59:10 ‐15.953 ‐73.811 57 4.9 mb

08/02/2007 23:51:53 ‐15.175 ‐75.722 35 4.9 mb
04/02/2007 08:51:32 ‐15.054 ‐75.515 28.6 4.7 mb
04/02/2007 08:05:15 ‐15.02 ‐75.538 38.7 4.2 mb
26/01/2007 10:02:50 ‐13.95 ‐72.612 64.4 4.5 mb
02/01/2007 17:43:54 ‐11.244 ‐79.291 35 5 mwc
24/12/2006 07:27:43 ‐14.119 ‐76.919 41.1 5 mb
21/12/2006 22:37:49 ‐16 ‐73.15 36 4.1 ml
09/12/2006 08:11:55 ‐14.297 ‐75.93 48.7 4.8 mb
20/11/2006 17:29:27 ‐10.99 ‐74.554 35.2 4.2 mb
15/11/2006 21:05:25 ‐15.688 ‐74.907 24 5 mb
13/11/2006 07:56:09 ‐13.76 ‐71.87 19 4.3 ml
26/10/2006 22:54:32 ‐13.39 ‐76.64 28.1 6 mw
25/10/2006 23:27:25 ‐13.405 ‐76.712 29.8 4.9 mb
25/10/2006 15:03:07 ‐13.354 ‐76.599 35 4.7 mb
22/10/2006 21:06:55 ‐11.7 ‐78.063 35 4.1 mb
20/10/2006 10:48:55 ‐13.45 ‐76.66 23 6.7 mw
20/10/2006 10:45:50 ‐13.393 ‐76.7 42.9 4.7 mb
14/10/2006 21:00:17 ‐14.126 ‐76.379 35 4.6 mb
08/10/2006 19:07:42 ‐15.588 ‐71.03 10 4.4 mb
29/09/2006 00:40:28 ‐13.935 ‐76.197 35 4.3 mb
09/09/2006 08:54:56 ‐11.025 ‐74.334 38.5 4.5 mb
28/08/2006 03:20:20 ‐10.41 ‐75.43 31 4.7 mb
22/08/2006 09:14:42 ‐14.1 ‐75.65 66 4.3 mb
20/08/2006 20:57:18 ‐15.84 ‐74.776 35 5 mwc
20/08/2006 20:27:28 ‐15.851 ‐74.759 31.2 4.7 mb
09/08/2006 22:36:08 ‐14.427 ‐70.74 28.7 5.2 mwc
24/07/2006 19:46:32 ‐15.543 ‐74.435 41.8 4.9 mb
22/07/2006 14:53:12 ‐12.045 ‐74.135 36.9 4.6 mb
21/07/2006 13:06:58 ‐11.293 ‐79.289 12.2 4.9 mb
20/06/2006 18:15:37 ‐14.226 ‐75.596 45.5 4.5 mb
13/06/2006 01:47:51 ‐15.918 ‐73.774 52.3 4.1 mb
11/06/2006 21:35:55 ‐12.832 ‐77.337 35 4.4 mb
26/05/2006 01:57:27 ‐11.993 ‐77.894 35 4.3 mb
12/05/2006 03:45:32 ‐11.721 ‐77.411 53.3 4.2 mb
05/05/2006 18:55:45 ‐12.804 ‐76.386 60.9 4.1 mb
01/05/2006 11:32:03 ‐10.182 ‐75.385 20 4.4 mb
22/04/2006 16:32:44 ‐11.923 ‐72.178 28.4 4.4 mb
08/04/2006 03:06:15 ‐14.253 ‐76.117 39.1 5 mwc
01/04/2006 19:52:42 ‐15.654 ‐71.877 48.5 4.1 mb
27/03/2006 20:07:06 ‐15.567 ‐75.775 10 4.1 mb
27/03/2006 17:28:24 ‐13.59 ‐76.767 65.4 4 mb
26/03/2006 05:14:53 ‐13.512 ‐76.947 26.9 4.7 mb
06/03/2006 16:25:07 ‐15.789 ‐74.663 58.7 4.3 mb
26/02/2006 00:51:41 ‐12.469 ‐75.017 36.3 4.8 mb
21/02/2006 21:00:22 ‐10.285 ‐75.446 13.7 5.1 mwc
27/01/2006 06:43:01 ‐10.567 ‐78.497 56.7 4.9 mwc
13/01/2006 06:00:28 ‐11.578 ‐73.411 35.5 4.1 mb
10/01/2006 13:19:23 ‐14.217 ‐76.194 47.8 4.2 mb

AUXILIARES
10/01/2006 03:03:29 ‐14.627 ‐76.284 35 4.2 mb

06/01/2006 06:39:53 ‐14.594 ‐76.174 35 4.3 mb
05/01/2006 23:16:49 ‐15.642 ‐73.944 68.8 5 mwc
05/01/2006 01:37:32 ‐14.488 ‐75.031 58.4 4 mb
04/01/2006 05:50:11 ‐14.558 ‐76.256 23.4 4.1 mb
04/01/2006 05:33:24 ‐14.617 ‐76.181 15.2 4.7 mb
02/01/2006 14:56:28 ‐14.579 ‐76.337 35 4.5 mb
30/12/2005 11:40:21 ‐10.214 ‐78.221 55.1 4.5 mb
26/12/2005 04:19:40 ‐14.615 ‐76.444 35 4.3 mb
21/12/2005 19:50:32 ‐14.408 ‐75.434 43.9 4.7 mb
30/11/2005 04:49:25 ‐15.752 ‐70.866 10 4.2 mb
22/11/2005 07:05:46 ‐10.727 ‐77.972 53.8 4.1 mb
11/11/2005 13:19:09 ‐15.413 ‐75.506 1.6 5.2 mwc
05/11/2005 03:06:20 ‐12.558 ‐73.722 64.2 4.3 mb
20/10/2005 19:30:22 ‐13.501 ‐70.212 47.4 4.8 mb
17/10/2005 02:06:53 ‐15.454 ‐74.813 37.8 5 mb
08/09/2005 18:55:21 ‐10.417 ‐74.705 33.6 4.5 mb
20/08/2005 04:28:18 ‐14.902 ‐75.756 23.2 4.3 mb
15/08/2005 23:08:48 ‐14.266 ‐75.514 48.8 4.4 mb
02/08/2005 13:54:30 ‐13.25 ‐76.545 55.1 4.4 mb
31/07/2005 05:16:39 ‐14.271 ‐75.698 48.1 4.7 mb
25/07/2005 19:27:29 ‐13.475 ‐72.498 50.3 4.4 mb
25/07/2005 16:59:03 ‐15.709 ‐71.201 20.1 4.7 mb
24/07/2005 06:19:16 ‐13.246 ‐76.327 49.7 4.6 mb
23/07/2005 20:08:15 ‐11.245 ‐73.927 25 4.5 mb
17/07/2005 12:17:26 ‐11.296 ‐73.978 12.6 4.5 mb
14/07/2005 00:48:41 ‐14.416 ‐76.056 35 4.4 mb
14/06/2005 09:29:53 ‐14.158 ‐76.207 21.2 5.2 mb
30/05/2005 20:21:01 ‐10.193 ‐73.763 23.6 4 mb
05/05/2005 13:24:55 ‐14.596 ‐75.902 22.1 4.8 mb
03/05/2005 19:11:39 ‐14.89 ‐74.65 28.7 5.9 mw
06/04/2005 14:52:27 ‐14.195 ‐71.22 35.5 4.7 mb
25/03/2005 06:48:07 ‐15.123 ‐76.281 66.3 4.3 mb
23/03/2005 11:44:03 ‐14.748 ‐76.183 32.6 4.2 mb
23/03/2005 11:32:07 ‐14.726 ‐76.163 22.5 4.7 mb
22/03/2005 11:25:19 ‐15.961 ‐74.57 10 4.3 mb
22/03/2005 00:28:28 ‐14.65 ‐76.08 41 4.6 mb
21/03/2005 21:40:44 ‐14.695 ‐76.229 43 4.4 mb
21/03/2005 21:00:08 ‐14.774 ‐76.54 19 4 mb
21/03/2005 20:04:30 ‐14.982 ‐76.331 18.9 4.6 mb
15/03/2005 01:54:04 ‐10.591 ‐74.355 38.7 4.2 mb
23/02/2005 21:12:38 ‐14.627 ‐76.19 44 4.9 mb
17/02/2005 00:40:00 ‐13.538 ‐70.359 44.3 4.4 mb
12/02/2005 00:26:45 ‐11.681 ‐72.607 22 4.3 mb
07/02/2005 12:53:46 ‐10.06 ‐73.608 39.5 4.7 mb
20/12/2004 08:48:59 ‐15.297 ‐75.199 25.4 4.1 mb
20/12/2004 03:58:43 ‐15.265 ‐75.17 25.9 5.5 mwc
20/12/2004 03:48:12 ‐14.618 ‐75.37 54.6 4.2 mb
14/12/2004 08:07:39 ‐12.804 ‐71.05 13.8 4.7 mb

AUXILIARES
11/12/2004 01:33:18 ‐10.94 ‐77.9 43.2 4.3 mb

05/12/2004 04:53:57 ‐10.458 ‐77.788 50 4.2 mb
22/10/2004 16:45:50 ‐15.241 ‐74.647 55.6 4.9 mwc
05/10/2004 14:10:38 ‐15.339 ‐75.033 59.1 4.2 mb
28/09/2004 21:32:18 ‐15.69 ‐74.529 27.1 5.8 mwc
15/09/2004 04:56:32 ‐14.916 ‐75.373 34.4 5 mwc
07/08/2004 15:51:29 ‐15.526 ‐74.493 68.7 4.5 mb
29/07/2004 10:00:20 ‐11.097 ‐78.217 51.7 5.1 mwc
15/07/2004 14:26:42 ‐15.87 ‐74.695 36.9 4.4 mb
13/06/2004 17:21:13 ‐10.803 ‐76.567 10 4 mb
12/06/2004 14:30:50 ‐15.995 ‐72.433 32 4.1 mb
30/05/2004 10:01:03 ‐14.028 ‐76.546 55.1 4 mb
23/05/2004 18:38:12 ‐15.914 ‐75.384 40.9 4 mb
08/05/2004 14:17:42 ‐13.129 ‐70.989 10 4.3 mb
06/05/2004 20:21:34 ‐10.291 ‐73.761 56.4 4.3 mb
06/05/2004 17:36:33 ‐10.002 ‐74.711 19.2 4.8 mb
02/04/2004 16:54:45 ‐12.798 ‐76.827 49.4 4.9 mb
28/03/2004 01:23:32 ‐10.182 ‐73.527 36.1 5.2 mwc
26/03/2004 11:57:50 ‐14.603 ‐72.329 53.7 4.7 mb
14/03/2004 06:53:28 ‐12.843 ‐77.105 50.1 4.6 mb
08/03/2004 11:32:07 ‐14.896 ‐76.037 35.5 4.3 mb
05/02/2004 09:09:49 ‐13.928 ‐72.119 40 4.5 mb
26/12/2003 05:43:40 ‐14.412 ‐75.77 51 4.5 mb
08/12/2003 22:27:14 ‐12.097 ‐77.247 33 4.4 mb
09/10/2003 05:19:03 ‐15.242 ‐75.405 33 4.2 mb
06/10/2003 07:26:50 ‐10.582 ‐78.421 33 4.9 mb
04/10/2003 06:26:03 ‐13.008 ‐70.542 56.8 4.6 mb
01/10/2003 00:35:49 ‐15.039 ‐75.074 33 4.4 mb
11/08/2003 07:19:36 ‐14.877 ‐75.452 33 4.5 mb
10/08/2003 16:37:12 ‐10.435 ‐74.947 33 4.1 mb
08/08/2003 15:38:04 ‐13.806 ‐71.823 33 4.8 mb
08/08/2003 14:56:19 ‐13.797 ‐71.81 37.9 5 mwc
06/08/2003 02:52:31 ‐15.829 ‐73.522 33 4.4 mb
23/07/2003 12:47:59 ‐11.981 ‐74.894 69.8 4.5 mb
18/07/2003 05:07:01 ‐10.09 ‐74.549 36.6 4.7 mb
30/06/2003 21:50:29 ‐13.896 ‐76.299 33 4.6 mb
04/06/2003 05:48:29 ‐10.501 ‐79.297 37.2 4.3 mb
28/05/2003 21:26:47 ‐12.394 ‐77.172 43 5.6 mwb
25/05/2003 18:54:11 ‐13.529 ‐72.663 33 4.5 mb
16/05/2003 06:38:37 ‐14.881 ‐75.771 33 4.4 mb
16/05/2003 06:33:52 ‐14.928 ‐75.815 33 4.2 mb
16/05/2003 02:37:29 ‐14.798 ‐75.652 33 4.6 mb
08/05/2003 16:33:02 ‐12.805 ‐77.515 33 5.7 mwc
26/04/2003 00:27:54 ‐15.633 ‐75.51 33 4.4 mb
31/03/2003 22:08:21 ‐10.45 ‐74.881 33 4.8 mb
28/03/2003 06:29:10 ‐12.678 ‐76.016 33 4.5 mb
14/02/2003 22:44:13 ‐12.878 ‐78.195 33 5.1 mwc
28/01/2003 00:53:48 ‐15.372 ‐74.083 68.2 5.2 mwc
29/12/2002 19:20:28 ‐10.44 ‐74.7 33 4.2 mb

AUXILIARES
14/12/2002 03:42:22 ‐15.775 ‐71.811 33 4.2 mb

14/12/2002 00:26:41 ‐15.693 ‐71.924 33 4.3 mb
13/12/2002 16:31:11 ‐15.601 ‐71.935 11.5 5.3 mwc
13/12/2002 09:46:43 ‐15.684 ‐71.949 33 4 mb
06/12/2002 08:31:16 ‐15.278 ‐71.172 63 4.1 mb
01/12/2002 02:46:54 ‐10.684 ‐78.876 27.2 5.3 mb
02/11/2002 09:54:57 ‐10.405 ‐78.263 68.1 4.9 mb
01/11/2002 08:15:59 ‐14.503 ‐76.179 33 4.8 mb
01/11/2002 05:04:00 ‐14.378 ‐76.204 21.7 5.3 mwc
31/10/2002 12:06:40 ‐15.59 ‐70.686 33 4.7 mb
02/10/2002 05:50:07 ‐12.528 ‐70.986 33 4.5 mb
11/09/2002 11:02:07 ‐14.039 ‐76.144 33 4 mb
11/08/2002 13:14:33 ‐10.741 ‐74.665 33 4.4 mb
11/08/2002 12:09:13 ‐10.769 ‐74.68 33 5.1 mwc
03/07/2002 23:56:15 ‐15.399 ‐72.428 33 4.4 mb
21/06/2002 13:22:59 ‐14.374 ‐76.251 33 4.2 mb
17/06/2002 20:57:32 ‐10.209 ‐75.164 56.4 4.7 mb
14/06/2002 07:33:09 ‐11.644 ‐76.53 33 4.6 mb
19/05/2002 01:19:31 ‐15.381 ‐72.521 33 4.4 mb
11/05/2002 10:43:07 ‐10.424 ‐78.506 46.9 5.7 mwb
10/05/2002 04:22:53 ‐14.018 ‐76.355 21.2 4.5 mb
07/05/2002 01:31:15 ‐15.838 ‐73.975 55.5 4.6 mb
22/04/2002 04:57:02 ‐12.386 ‐76.518 66.6 4.4 mb
19/04/2002 11:35:52 ‐14.37 ‐76.17 33 4.4 mb
17/04/2002 21:52:43 ‐15.221 ‐72.451 33 4.7 mb
17/04/2002 11:35:40 ‐14.264 ‐76.197 33 4.6 mb
15/04/2002 05:08:56 ‐10.086 ‐79.761 33 4.8 mb
02/04/2002 01:28:43 ‐11.898 ‐72.106 33 4.6 mb
31/03/2002 19:11:13 ‐14.595 ‐72.172 33 4.5 mb
25/03/2002 02:53:10 ‐15.672 ‐73.088 52.2 4.1 mb
24/03/2002 20:49:07 ‐15.643 ‐73 35.5 4.6 mb
17/03/2002 23:28:14 ‐10.25 ‐78.575 55.4 4 mb
16/03/2002 09:09:06 ‐13.74 ‐71.741 33 4.2 mb
24/02/2002 16:07:38 ‐15.706 ‐71.99 33 4.2 mb
03/02/2002 12:59:32 ‐15.646 ‐72.031 33 5.3 mwc
01/02/2002 21:50:36 ‐15.133 ‐72.243 33 4.6 mb
26/01/2002 16:20:08 ‐15.343 ‐72.595 42.1 4.8 mb
08/01/2002 17:19:01 ‐14.175 ‐72.567 33 4 mb
16/12/2001 13:30:41 ‐15.184 ‐72.651 69.6 4 mb
11/12/2001 15:46:56 ‐15.298 ‐72.478 33 4.2 mb
08/12/2001 05:37:16 ‐15.323 ‐72.485 33 4.7 mb
08/12/2001 05:27:14 ‐15.25 ‐72.391 33 4.3 mb
08/12/2001 04:23:42 ‐15.344 ‐72.148 33 4.6 mb
08/12/2001 04:17:21 ‐15.114 ‐72.742 26.1 5.6 mwc
06/12/2001 14:40:24 ‐15.264 ‐72.583 33 4 mb
04/12/2001 06:53:00 ‐15.377 ‐72.514 33 4.4 mb
04/12/2001 06:08:26 ‐15.299 ‐72.52 33 5 mb
04/12/2001 05:57:20 ‐15.35 ‐72.43 41.4 5.8 mw
01/12/2001 15:37:41 ‐10.159 ‐77.806 33 4.4 mb

AUXILIARES
29/11/2001 06:26:16 ‐10.326 ‐74.684 36.6 4.3 mb

27/11/2001 01:32:17 ‐15.876 ‐74.141 42 5.4 mwc
16/11/2001 02:37:04 ‐15.011 ‐75.971 33 4.3 mb
02/11/2001 12:09:28 ‐13.917 ‐76.543 40 4.2 mb
31/10/2001 22:14:26 ‐10.76 ‐78.889 33 5 mb
08/10/2001 17:55:12 ‐11.374 ‐73.084 33 4 mb
29/09/2001 16:41:13 ‐11.16 ‐73.018 33 4.3 mb
29/09/2001 14:37:36 ‐14.992 ‐75.851 33 4.2 mb
14/09/2001 17:08:39 ‐14.273 ‐72.98 46.7 4.2 mb
02/09/2001 21:43:20 ‐15.824 ‐74.671 33 4.2 mb
02/09/2001 03:32:31 ‐15.753 ‐75.158 33 4 mb
30/08/2001 00:12:55 ‐11.138 ‐73.951 33 4.3 mb
28/08/2001 09:32:43 ‐15.404 ‐70.677 56.3 4.5 mb
11/08/2001 13:50:21 ‐15.001 ‐70.16 55.1 4.3 mb
10/08/2001 17:39:43 ‐14.329 ‐72.661 33 5.4 mwc
09/08/2001 06:45:37 ‐15.618 ‐72.073 33 5.2 mwc
09/08/2001 02:06:57 ‐14.34 ‐72.68 9.6 5.8 mw
29/07/2001 23:38:21 ‐14.371 ‐72.621 33 4.2 mb
29/07/2001 15:57:15 ‐15.595 ‐71.938 33 4.2 mb
29/07/2001 14:52:31 ‐15.568 ‐71.881 33 4.4 mb
28/07/2001 14:17:08 ‐15.47 ‐72.861 33 4.2 mb
21/07/2001 22:33:47 ‐15.631 ‐70.967 33 4.4 mb
12/07/2001 14:39:19 ‐15.683 ‐74.652 33 4.7 mb
11/07/2001 19:39:46 ‐15.601 ‐70.711 33 4.7 mb
11/07/2001 19:35:25 ‐15.712 ‐70.834 33 4.1 mb
11/07/2001 14:11:40 ‐15.638 ‐70.717 33 4.4 mb
10/07/2001 14:06:20 ‐15.475 ‐70.895 33 4.2 mb
10/07/2001 07:35:49 ‐15.591 ‐70.751 33 4.4 mb
10/07/2001 03:26:23 ‐15.537 ‐70.52 33 4 mb
10/07/2001 03:24:00 ‐15.504 ‐70.509 33 4.7 mb
10/07/2001 02:08:13 ‐15.585 ‐70.641 33 4.6 mb
09/07/2001 14:15:03 ‐15.487 ‐70.615 33 4.7 mb
09/07/2001 09:37:03 ‐14.1 ‐70.351 33 4.9 mb
01/07/2001 09:11:35 ‐15.563 ‐72.134 33 4.5 mb
29/06/2001 23:48:31 ‐15.598 ‐70.875 33 4 mb
29/06/2001 22:36:51 ‐15.493 ‐70.577 33 4.9 mb
29/06/2001 22:33:19 ‐15.408 ‐70.357 33 5.4 mwc
29/06/2001 21:14:45 ‐15.686 ‐70.981 33 4.9 mb
29/06/2001 06:29:09 ‐15.702 ‐71.595 33 4.7 mb
29/06/2001 06:05:55 ‐15.565 ‐71.814 33 4.5 mb
25/06/2001 03:48:58 ‐15.981 ‐74.703 33 5.4 mwc
24/06/2001 13:51:09 ‐15.885 ‐71.741 33 4 mb
24/06/2001 03:59:48 ‐15.533 ‐71.976 33 4.7 mb
26/05/2001 17:44:07 ‐15.529 ‐75.49 33 4.2 mb
15/05/2001 06:17:34 ‐15.465 ‐75.581 33 4.2 mb
21/04/2001 13:09:19 ‐13.552 ‐76.655 38.8 5.6 mwc
16/04/2001 01:00:51 ‐12.651 ‐76.713 60 4.3 mb
07/04/2001 23:45:38 ‐10.577 ‐75.369 33 5.1 mb
07/04/2001 07:30:14 ‐15.633 ‐75.22 33 4.1 mb

AUXILIARES
27/02/2001 23:30:02 ‐14.077 ‐75.427 68.9 5 mwc

22/02/2001 13:55:42 ‐10.678 ‐74.713 33 4.2 mb
21/02/2001 15:20:21 ‐11.276 ‐74.514 33 5.7 mwc
19/02/2001 11:56:30 ‐15.542 ‐75.126 33 4.7 mb
19/02/2001 05:14:54 ‐15.578 ‐75.113 33 4.5 mb
08/02/2001 07:39:00 ‐10.748 ‐78.885 33 4.9 mb
08/02/2001 07:35:11 ‐10.755 ‐78.897 33 4.7 mb
15/01/2001 11:53:28 ‐15.799 ‐75.079 33 5.4 mwc
12/01/2001 10:47:40 ‐15.578 ‐74.809 39.1 5.7 mwc
06/12/2000 06:47:44 ‐10.9 ‐78.324 41.3 5.2 mwc
12/08/2000 02:47:44 ‐11.304 ‐73.142 28.1 4.5 mb
09/08/2000 08:25:18 ‐15.556 ‐72.173 33 4.2 mb
25/07/2000 16:50:41 ‐15.565 ‐75.592 33 4.2 mb
21/07/2000 18:15:30 ‐10.341 ‐79.918 33 4.6 mb
16/06/2000 10:58:31 ‐14.387 ‐75.783 33 4.4 mb
14/06/2000 14:51:17 ‐15.318 ‐75.36 33 4.2 mb
09/05/2000 11:02:37 ‐12.915 ‐76.641 59.2 4.6 mb
15/04/2000 07:14:01 ‐15.501 ‐74.466 59.3 4.6 mb
07/04/2000 21:15:33 ‐11.519 ‐73.025 36.4 4.7 mb
06/04/2000 06:37:26 ‐10.085 ‐72.959 33 4 mb
25/03/2000 01:56:47 ‐15.602 ‐74.115 68 4.6 mb
17/03/2000 17:01:19 ‐14.68 ‐75.882 33 4.4 mb
06/03/2000 13:41:14 ‐11.751 ‐74.862 33 4.3 mb
01/03/2000 20:44:38 ‐10.587 ‐75.187 33 4.1 mb
29/02/2000 01:19:43 ‐14.204 ‐75.817 63.3 4.2 mb
15/02/2000 00:37:07 ‐13.918 ‐72.094 51.7 4.6 mb
12/02/2000 18:27:37 ‐13.582 ‐73.152 57.8 4.2 mb
04/02/2000 17:20:44 ‐13.546 ‐76.233 46.7 4.7 mb
21/01/2000 08:04:53 ‐10.355 ‐74.306 33 4.4 mb
19/01/2000 08:56:44 ‐11.36 ‐73.055 33 4.3 mb
19/01/2000 08:30:01 ‐15.616 ‐75.132 33 5.4 mwc
15/12/1999 08:23:46 ‐15.565 ‐75.032 33 4.6 mb
12/12/1999 16:21:41 ‐13.793 ‐76.206 43.6 4.6 mb
10/12/1999 22:17:59 ‐10.859 ‐78.157 52.2 4.6 mb
31/10/1999 13:27:42 ‐13.637 ‐74.433 62.3 4.4 mb
15/10/1999 07:36:59 ‐14.227 ‐75.503 55.2 4.7 mb
04/10/1999 13:57:38 ‐10.685 ‐75.635 33 5.6 mwc
31/08/1999 15:00:21 ‐15.771 ‐75.046 33 4.3 mb
22/08/1999 00:01:51 ‐10.971 ‐74.418 10 4.1 mb
24/06/1999 03:26:52 ‐13.465 ‐76.442 51 4.7 mb
28/05/1999 21:56:41 ‐14.37 ‐75.513 59.3 4.7 mb
06/05/1999 02:55:32 ‐12.392 ‐76.959 47.8 4.8 mb
15/03/1999 22:07:06 ‐14.115 ‐75.557 33 4.1 mb
07/03/1999 13:40:00 ‐10.488 ‐74.732 33 4.9 mb
01/03/1999 19:23:59 ‐10.485 ‐74.726 33 5 mb
28/01/1999 12:51:50 ‐10.58 ‐74.901 64.6 5 mb
25/01/1999 14:18:47 ‐10.185 ‐78.489 33 4.5 mb
24/01/1999 14:05:56 ‐10.264 ‐78.527 33 4.7 mb
21/01/1999 06:44:44 ‐10.235 ‐75.343 33 4.2 mb

AUXILIARES
20/01/1999 23:10:04 ‐14.801 ‐75.865 33 5.4 mwc

25/12/1998 14:26:20 ‐11.633 ‐77.213 66.6 5.4 mwc
13/12/1998 10:22:26 ‐11.828 ‐74.778 33 4.3 mb
30/11/1998 18:16:26 ‐15.46 ‐71.962 53.4 4.8 mb
19/11/1998 12:44:20 ‐11.731 ‐73.383 42 4.3 mb
14/11/1998 20:57:32 ‐14.797 ‐75.7 33 4.3 mb
05/11/1998 03:45:17 ‐10.322 ‐78.364 50.7 5.3 mwc
22/09/1998 06:50:24 ‐15.159 ‐75.72 33 4.5 mb
21/09/1998 01:59:01 ‐15.248 ‐75.884 33 4.6 mb
19/09/1998 22:42:04 ‐10.959 ‐73.524 33 4.1 mb
02/07/1998 12:57:07 ‐15.603 ‐75.095 33 4.6 mb
29/06/1998 23:15:17 ‐15.726 ‐70.836 33 4.3 mb
28/06/1998 23:00:22 ‐11.386 ‐75.161 33 4.8 mb
25/06/1998 22:08:56 ‐15.769 ‐75.359 33 4.3 mb
25/06/1998 20:33:00 ‐15.651 ‐75.254 33 4 mb
25/06/1998 17:04:09 ‐15.68 ‐75.05 33 5.3 mwc
24/06/1998 14:53:22 ‐14.904 ‐75.005 66.6 4.3 mb
21/05/1998 16:09:19 ‐15.686 ‐74.115 63.9 4.6 mb
18/05/1998 20:25:04 ‐15.85 ‐71.96 10 4.5 mb
02/05/1998 15:02:13 ‐14.485 ‐76.668 33 4.3 mb
28/04/1998 08:05:33 ‐10.285 ‐78.225 54.8 4.4 mb
14/04/1998 09:35:35 ‐15.654 ‐74.097 50.4 4.6 mb
12/04/1998 23:49:38 ‐15.64 ‐71.938 41.1 5.5 ms
09/04/1998 10:15:50 ‐10.515 ‐75.382 33 4.3 mb
07/04/1998 23:09:15 ‐11.114 ‐74.263 33 4.9 mb
06/04/1998 07:11:45 ‐14.765 ‐73.06 33 4.5 mb
20/03/1998 11:01:59 ‐12.121 ‐77.615 48.5 5.2 mwc
10/03/1998 20:57:45 ‐10.93 ‐74.524 33 5.3 mwc
06/03/1998 03:56:16 ‐10.819 ‐74.605 33 5.3 mwc
28/02/1998 23:17:58 ‐10.761 ‐74.322 33 4.3 mb
26/02/1998 17:22:31 ‐10.817 ‐74.335 33 4.6 mb
25/02/1998 07:46:27 ‐10.896 ‐74.369 33 4.5 mb
25/02/1998 01:46:58 ‐11.973 ‐72.157 33 4.1 mb
23/02/1998 15:50:59 ‐10.693 ‐74.434 33 4 mb
23/02/1998 15:45:05 ‐10.789 ‐74.314 33 4.7 mb
21/02/1998 08:07:04 ‐10.847 ‐74.309 33 4.2 mb
21/02/1998 07:17:23 ‐10.927 ‐74.254 33 4.4 mb
19/02/1998 11:44:20 ‐10.74 ‐74.529 33 4.9 mb
19/02/1998 09:40:04 ‐10.299 ‐75.324 33 4.8 mb
19/02/1998 04:21:28 ‐10.937 ‐74.315 6 5.7 ms
13/02/1998 16:38:00 ‐12.429 ‐74.379 33 4 mb
23/01/1998 06:17:31 ‐10.832 ‐74.518 33 4.3 mb
22/01/1998 17:06:44 ‐11.895 ‐72.162 33 4.3 mb
11/01/1998 14:49:17 ‐11.708 ‐72.166 33 4.4 mb
11/01/1998 03:25:22 ‐11.993 ‐72.201 33 4.3 mb
10/01/1998 11:41:30 ‐11.767 ‐72.17 33 4.5 mb
10/01/1998 11:28:53 ‐11.844 ‐72.176 33 4.2 mb
10/01/1998 09:08:01 ‐12.149 ‐72.183 48.7 5.2 mb
10/01/1998 06:21:40 ‐11.819 ‐72.178 33 4.3 mb

AUXILIARES
10/01/1998 04:54:24 ‐11.988 ‐72.03 16.9 6.1 ms

09/01/1998 14:38:16 ‐14.009 ‐76.877 33.7 4.7 mb
12/12/1997 07:15:06 ‐13.704 ‐76.371 37.9 5.4 mwc
21/11/1997 07:03:30 ‐15.613 ‐74.458 47.3 5.4 mwc
01/11/1997 13:16:25 ‐12.427 ‐77.087 63.1 4.9 mb
23/10/1997 09:54:21 ‐15.293 ‐75.233 33 4.6 mb
12/10/1997 05:55:28 ‐10.84 ‐74.293 33 4.8 mb
30/09/1997 19:36:53 ‐13.194 ‐77.23 33 4.5 mb
25/05/1997 03:34:33 ‐15.515 ‐75.243 33 4.4 mb
09/05/1997 16:03:21 ‐15.515 ‐75.737 33 4.3 mb
07/05/1997 02:15:43 ‐10.58 ‐75.414 33 5.1 mb
11/04/1997 09:38:41 ‐14.287 ‐75.672 62.3 4.2 mb
10/04/1997 18:04:49 ‐10.372 ‐74.916 33 4.5 mb
06/04/1997 23:19:28 ‐10.646 ‐75.466 33 4.8 mb
07/03/1997 19:34:42 ‐11.103 ‐73.956 33 5.1 mb
01/03/1997 10:53:00 ‐15.053 ‐76.04 33 4.1 mb
25/02/1997 10:35:48 ‐14.476 ‐76.208 33 4.1 mb
17/02/1997 17:51:49 ‐15.061 ‐75.559 26.9 4.9 mb
15/02/1997 03:32:43 ‐14.351 ‐76.245 33 4.6 mb
12/02/1997 12:28:32 ‐14.443 ‐76.21 33 4.6 mb
12/02/1997 01:53:03 ‐14.369 ‐76.303 21.9 4.7 mb
09/02/1997 15:51:39 ‐14.421 ‐76.161 33 5.1 ms
09/02/1997 15:17:27 ‐14.486 ‐76.288 33 4.7 mb
09/02/1997 15:09:17 ‐14.466 ‐76.197 33 5 mb
09/02/1997 14:57:20 ‐14.534 ‐76.241 33 4.9 mb
09/02/1997 14:54:51 ‐14.239 ‐76.302 33 4.2 mb
09/02/1997 12:32:37 ‐14.412 ‐76.193 29 6 ms
09/02/1997 07:23:47 ‐15.582 ‐75.473 33 4.4 mb
19/01/1997 20:43:21 ‐13.087 ‐77.043 47.1 4.6 mb
15/01/1997 20:42:39 ‐14.995 ‐75.695 33 4.4 mb
15/01/1997 04:06:39 ‐15.405 ‐75.049 50 4 mb
13/01/1997 21:04:10 ‐14.976 ‐75.947 33 4.1 mb
01/01/1997 05:28:01 ‐15.097 ‐75.627 33 4.5 mb
28/12/1996 16:22:07 ‐14.877 ‐75.648 34.9 4.8 mb
24/12/1996 23:30:22 ‐15.61 ‐74.466 59.6 5.1 mb
19/12/1996 22:38:42 ‐15.253 ‐75.738 26.4 4.3 mb
19/12/1996 05:35:48 ‐15.414 ‐74.879 55.6 4 mb
12/12/1996 00:43:33 ‐15.06 ‐75.789 33 4.1 mb
01/12/1996 01:41:54 ‐14.919 ‐75.855 33 4.4 mb
01/12/1996 00:17:37 ‐15.45 ‐75.361 33 5.3 mwc
30/11/1996 17:01:22 ‐15.42 ‐75.629 33 4.2 mb
28/11/1996 10:56:02 ‐15.132 ‐75.291 33 4.4 mb
27/11/1996 23:45:03 ‐15.535 ‐75.452 33 5.3 mwc
27/11/1996 06:48:20 ‐15.27 ‐75.753 33 4.5 mb
26/11/1996 21:30:12 ‐12.78 ‐74.003 69.8 4.5 mb
25/11/1996 05:44:06 ‐15.348 ‐75.648 33 4.5 mb
24/11/1996 20:08:13 ‐15.733 ‐75.344 33 4.5 mb
23/11/1996 16:12:00 ‐15.299 ‐75.582 33 4.5 mb
21/11/1996 12:38:43 ‐15.406 ‐75.025 33 4.5 mb

AUXILIARES
21/11/1996 02:06:16 ‐15.436 ‐75.856 33 4.1 mb

17/11/1996 16:39:41 ‐15.307 ‐75.916 33 4.2 mb
16/11/1996 05:27:23 ‐15.455 ‐75.082 33 4.9 mb
16/11/1996 05:20:00 ‐15.458 ‐75.127 33 4.6 mb
15/11/1996 13:09:58 ‐14.931 ‐74.963 33 4.5 mb
15/11/1996 08:49:32 ‐14.899 ‐75.688 29.3 5.6 ms
14/11/1996 15:25:23 ‐15.406 ‐75.607 33 4.6 mb
14/11/1996 12:54:02 ‐15.321 ‐75.47 33 5.6 mwc
14/11/1996 11:53:13 ‐14.781 ‐76.197 33 4.4 mb
14/11/1996 11:44:06 ‐14.802 ‐75.746 33 5.7 mwc
14/11/1996 02:51:34 ‐15.512 ‐75.703 33 4.4 mb
14/11/1996 02:38:57 ‐15.452 ‐75.512 33 5.5 mwc
13/11/1996 21:19:15 ‐15.009 ‐76.134 33 4.4 mb
13/11/1996 18:36:23 ‐15.017 ‐75.47 33 4.3 mb
13/11/1996 18:15:35 ‐14.566 ‐75.72 33 4.2 mb
13/11/1996 17:44:57 ‐15.194 ‐75.075 33 4.4 mb
13/11/1996 16:05:59 ‐15.391 ‐75.504 33 4.2 mb
13/11/1996 12:32:08 ‐15.389 ‐75.34 10.2 5.8 ms
13/11/1996 12:19:45 ‐15.197 ‐75.347 33 4 mb
13/11/1996 10:17:04 ‐15.475 ‐75.153 33 4.6 mb
13/11/1996 10:14:13 ‐15.562 ‐75.763 33 4.5 mb
13/11/1996 09:52:11 ‐14.959 ‐75.489 33 5.2 mb
13/11/1996 08:57:34 ‐15.28 ‐75.425 33 4.5 mb
13/11/1996 06:48:56 ‐15.351 ‐75.022 33 4.1 mb
13/11/1996 06:46:51 ‐15.456 ‐75.446 33 4.1 mb
13/11/1996 05:03:36 ‐14.821 ‐75.598 33 4.9 mb
13/11/1996 04:53:58 ‐15.428 ‐75.223 33 4 mb
13/11/1996 04:43:49 ‐15.232 ‐75.249 28.5 5.6 ms
13/11/1996 02:47:35 ‐15.395 ‐75.583 35 6.2 ms
13/11/1996 02:41:40 ‐14.845 ‐75.651 24.8 6 ms
13/11/1996 02:24:58 ‐14.915 ‐75.7 33 5.1 mb
13/11/1996 01:59:49 ‐14.749 ‐75.657 33 4.1 mb
13/11/1996 00:40:48 ‐15.345 ‐75.436 33 4.5 mb
13/11/1996 00:28:20 ‐15.127 ‐75.743 24.3 5.5 ms
13/11/1996 00:06:46 ‐15.229 ‐75.949 33 4.5 mb
12/11/1996 23:35:14 ‐14.929 ‐75.556 33 5.5 mb
12/11/1996 22:14:29 ‐15.157 ‐75.754 33 4.4 mb
12/11/1996 21:43:58 ‐15.269 ‐75.511 33 5.2 mb
12/11/1996 20:47:43 ‐15.472 ‐75.67 33 4.7 mb
12/11/1996 20:07:46 ‐15.114 ‐75.657 33 4.9 mb
12/11/1996 19:50:03 ‐14.889 ‐75.653 33 4 mb
12/11/1996 19:09:53 ‐15.328 ‐75.14 33 4.2 mb
12/11/1996 19:05:29 ‐15.512 ‐75.452 33 4.2 mb
12/11/1996 19:03:53 ‐15.449 ‐74.798 33 4.6 mb
12/11/1996 18:42:16 ‐15.031 ‐75.729 33 4.7 mb
12/11/1996 18:31:10 ‐15.331 ‐75.403 33 4.6 mb
12/11/1996 18:26:56 ‐15.511 ‐75.173 33 4.6 mb
12/11/1996 18:21:29 ‐15.595 ‐74.921 33 4.3 mb
12/11/1996 18:17:31 ‐15.306 ‐75.296 33 5.2 mb

AUXILIARES
12/11/1996 18:00:55 ‐15.502 ‐74.92 33 4.2 mb

12/11/1996 17:39:26 ‐14.819 ‐75.555 33 5.2 mb
12/11/1996 17:16:16 ‐15.111 ‐75.069 33 5.1 mb
12/11/1996 17:10:01 ‐14.911 ‐75.572 30.2 5.5 mb
12/11/1996 16:59:44 ‐14.959 ‐75.562 21 7.7
12/11/1996 16:59:43 ‐14.96 ‐75.563 16.9 7.7 ms
11/11/1996 18:55:30 ‐15.504 ‐74.535 33 4.7 mb
27/10/1996 02:43:50 ‐12.383 ‐77.086 33 4.4 mb
12/10/1996 05:44:50 ‐10.672 ‐75.414 33 4.6 mb
01/10/1996 23:04:12 ‐12.681 ‐76.813 61.9 5.6 mwc
27/09/1996 09:08:55 ‐12.085 ‐71.762 33 4.7 mb
11/09/1996 16:42:52 ‐10.512 ‐78.812 33 4.8 mb
19/08/1996 04:49:55 ‐10.958 ‐76.344 33 4.5 mb
11/05/1996 15:57:40 ‐10.391 ‐79.777 33 4.6 mb
09/05/1996 16:44:26 ‐15.94 ‐74.803 33 4.7 mb
02/05/1996 16:19:23 ‐15.979 ‐74.923 33 4.4 mb
21/04/1996 20:47:12 ‐10.686 ‐78.489 32 4.5 mb
06/04/1996 09:18:51 ‐10.197 ‐75.122 51.3 5.2 mwc
14/03/1996 07:29:03 ‐10.128 ‐79.085 33 4.5 mb
07/03/1996 10:07:18 ‐10.108 ‐78.544 33 4.4 mb
01/03/1996 08:45:46 ‐10.702 ‐79.34 33 4.2 mb
21/02/1996 13:21:20 ‐10.237 ‐79.573 33 5 mb
09/02/1996 04:40:09 ‐10.697 ‐74.925 16.9 4.2 mb
26/01/1996 12:46:20 ‐12.004 ‐78.01 50.3 4.5 mb
19/01/1996 19:01:58 ‐10.359 ‐78.748 34 5.6 mwb
08/01/1996 21:20:37 ‐13.538 ‐76.789 45.6 4.4 mb
07/01/1996 07:47:07 ‐13.528 ‐77.008 33 4.7 mb
31/12/1995 01:12:24 ‐15.093 ‐75.625 35.2 4.7 mb
10/12/1995 16:12:25 ‐13.846 ‐76.127 51.7 4.6 mb
11/11/1995 05:42:19 ‐10.868 ‐77.099 33 4.2 mb
25/10/1995 21:26:55 ‐11.427 ‐74.065 33 4.5 mb
25/10/1995 07:21:16 ‐11.419 ‐73.962 33 4.3 mb
14/10/1995 06:32:12 ‐15.14 ‐75.549 33 4.3 mb
27/09/1995 08:21:45 ‐11.388 ‐77.602 56.3 4.6 mb
24/09/1995 01:17:51 ‐10.65 ‐78.39 66.6 4.7 mb
23/09/1995 22:31:58 ‐10.726 ‐78.537 67.3 6.4 ms
14/09/1995 19:19:31 ‐13.531 ‐77.012 33 4.1 mb
31/08/1995 04:16:34 ‐14.69 ‐74.349 39.2 4.5 mb
25/08/1995 02:05:50 ‐15.888 ‐75.059 33 4 mb
17/08/1995 12:11:28 ‐11.86 ‐73.426 26.3 5.1 mb
31/07/1995 08:48:30 ‐10.422 ‐78.264 59.1 5.7 mwb
29/07/1995 01:23:01 ‐10.463 ‐77.75 33 4.4 mb
27/06/1995 13:32:15 ‐15.199 ‐74.637 51.6 4.1 mb
25/03/1995 01:13:01 ‐15.966 ‐74.889 33 5.2 mw
09/03/1995 02:42:26 ‐12.04 ‐72.489 47.2 4.5 mb
19/02/1995 04:31:39 ‐13.22 ‐74.124 35.1 4.4 mb
10/02/1995 17:19:39 ‐10.939 ‐76.696 61.9 4.6 mb
09/02/1995 12:59:25 ‐15.927 ‐74.97 33 4.9 mb
17/01/1995 06:37:36 ‐10.796 ‐73.53 33 4.5 mb

AUXILIARES
26/12/1994 19:57:00 ‐15.573 ‐71.757 10 5.4 mw

08/12/1994 03:59:38 ‐15.232 ‐75.198 46.9 4.4 mb
06/12/1994 11:44:32 ‐15.221 ‐75.298 56.8 4.1 mb
06/12/1994 09:06:07 ‐15.316 ‐75.294 26.9 5.5 mw
27/10/1994 23:46:29 ‐15.002 ‐75.264 44.5 5.1 mb
08/07/1994 22:28:36 ‐14.51 ‐76.041 39.1 4.6 mb
08/07/1994 05:52:45 ‐12.55 ‐74.781 41 4.6 mb
22/06/1994 20:34:14 ‐10.99 ‐77.983 41.7 4.8 mb
24/05/1994 02:05:56 ‐15.607 ‐74.735 33.7 5.6 mw
25/04/1994 18:50:55 ‐14.835 ‐75.987 32.2 4.7 ms
25/04/1994 16:04:06 ‐14.807 ‐76.067 10 4.5 mb
24/04/1994 03:17:40 ‐14.869 ‐75.935 32 4.4 mb
29/01/1994 15:46:01 ‐11.713 ‐72.443 33 5.2 mb
16/11/1993 13:18:36 ‐10.26 ‐75.592 33 4.3 mb
10/10/1993 13:42:17 ‐14.159 ‐75.995 48.8 5.1 mw
07/10/1993 16:35:49 ‐14.117 ‐75.779 44.9 5.4 mw
27/09/1993 16:27:17 ‐14.727 ‐75.97 27.3 5 mb
07/08/1993 22:10:33 ‐11.615 ‐74.045 48 4.8 mb
02/08/1993 15:44:40 ‐11.726 ‐74.162 54.1 5.4 mw
01/07/1993 21:54:49 ‐10.499 ‐77.105 33 4.1 mb
18/02/1993 01:22:05 ‐15.58 ‐75.284 33 4.7 ms
18/02/1993 00:16:11 ‐15.641 ‐75.389 33 4.1 mb
11/12/1992 17:58:20 ‐14.86 ‐75.803 39.4 4.6 mb
27/11/1992 20:49:05 ‐13.327 ‐76.536 63.3 4.8 mb
06/11/1992 20:51:37 ‐11.456 ‐75.14 14.3 5.3 mb
16/10/1992 13:04:25 ‐15.66 ‐74.963 33 4.6 mb
02/09/1992 22:37:28 ‐12.434 ‐70.996 28 5.1 mb
17/07/1992 18:46:01 ‐10.418 ‐78.527 47.4 5.6 ms
16/06/1992 01:17:55 ‐10.725 ‐74.885 33 5.2 mb
05/06/1992 19:01:54 ‐12.15 ‐75.255 33 4.3 mb
27/05/1992 21:19:40 ‐12.571 ‐70.843 33 4.2 mb
16/05/1992 20:58:01 ‐13.607 ‐76.018 57.8 5.9 ms
15/04/1992 23:40:02 ‐14.416 ‐76.142 33 4.7 mb
20/02/1992 03:22:40 ‐10.745 ‐74.794 33 5 mb
03/02/1992 19:12:08 ‐15.8 ‐71.681 10 4.4 mb
01/02/1992 17:22:44 ‐15.799 ‐71.719 10 5 mb
10/01/1992 07:03:02 ‐13.352 ‐76.463 52 5 mb
04/12/1991 08:48:19 ‐15.501 ‐71.9 31.1 4.8 mb
30/11/1991 14:11:00 ‐10.839 ‐74.424 33 5 mb
09/10/1991 17:21:57 ‐11.421 ‐77.537 49.6 4.9 ms
04/09/1991 10:11:22 ‐11.29 ‐74.313 33 4 mb
31/08/1991 01:31:16 ‐10.242 ‐75.362 33 4.7 mb
22/08/1991 22:02:41 ‐15.952 ‐75.21 35.5 4.5 mb
19/08/1991 02:41:11 ‐15.875 ‐75.165 33 4.8 mb
08/08/1991 16:01:57 ‐13.579 ‐77.329 10 4.8 mb
23/07/1991 19:44:50 ‐15.679 ‐71.574 5 5.3 mw
01/07/1991 13:32:45 ‐15.88 ‐74.954 40.9 5.8 ms
27/06/1991 22:19:10 ‐10.804 ‐74.365 33 4.7 mb
05/05/1991 19:31:22 ‐14.494 ‐71.482 33 4.5 mb

AUXILIARES
29/04/1991 18:12:24 ‐11.293 ‐77.654 59.9 5.8 ms

26/04/1991 21:47:38 ‐14.221 ‐75.514 67.1 4.1 mb
05/04/1991 15:50:49 ‐14.209 ‐75.49 51.7 6.2 ms
25/02/1991 02:06:37 ‐10.583 ‐74.824 33 4.5 mb
08/02/1991 14:17:25 ‐14.027 ‐75.823 62.5 4.7 mb
29/01/1991 16:04:00 ‐14.998 ‐75.74 26.6 5.2 mw
01/01/1991 02:03:03 ‐10.182 ‐78.266 33 4.2 mb
22/11/1990 14:25:12 ‐10.13 ‐78.617 47.5 5.1 mw
06/08/1990 11:28:48 ‐10.389 ‐75.181 33 4 mb
20/07/1990 07:06:23 ‐11.782 ‐73.802 33 4 mb
10/07/1990 21:51:21 ‐15.741 ‐75.551 35.8 5.2 mb
04/07/1990 20:30:46 ‐14.545 ‐72.036 10 4.8 mb
05/06/1990 20:15:11 ‐15.756 ‐73.363 66.4 4.1 mb
03/05/1990 08:05:32 ‐15.645 ‐72.067 33 4.5 mb
30/04/1990 22:18:20 ‐13.327 ‐76.602 52.1 4.5 mb
16/04/1990 19:30:31 ‐15.495 ‐73.197 58.8 4.6 mb
16/03/1990 02:01:50 ‐13.527 ‐77.008 31.6 4.9 mb
03/03/1990 10:11:56 ‐11.742 ‐73.903 52.3 4.7 mb
10/02/1990 02:54:00 ‐15.015 ‐75.747 33 4.7 mb
09/02/1990 17:09:18 ‐14.984 ‐75.667 9.1 5.4 mb
26/01/1990 11:08:30 ‐14.839 ‐76.112 33 4.3 mb
26/01/1990 10:06:14 ‐14.576 ‐75.815 33 4.6 mb
07/01/1990 09:06:43 ‐15.947 ‐74.245 48 5.5 mw
20/12/1989 06:02:43 ‐14.02 ‐70.789 33 4.3 mb
23/11/1989 15:34:22 ‐13.901 ‐70.598 33 4.5 mb
11/11/1989 15:04:51 ‐14.303 ‐72.209 63 5.2 mb
25/10/1989 09:43:00 ‐13.585 ‐70.303 61.2 4.7 mb
21/07/1989 02:45:02 ‐11.552 ‐73.882 28.7 4.8 mb
27/06/1989 08:10:17 ‐15.94 ‐75.086 34 4.8 mb
14/06/1989 12:54:41 ‐10.359 ‐78.618 33 4.7 mb
01/01/1989 10:16:16 ‐11.728 ‐77.438 45.8 5.2 mb
05/10/1988 12:11:59 ‐12.466 ‐74.038 45.5 4.9 mb
10/09/1988 06:02:26 ‐10.449 ‐75.456 33 4.8 mb
13/07/1988 03:12:54 ‐12.326 ‐74.424 33 4.9 mb
20/06/1988 06:09:30 ‐15.408 ‐75.57 39.7 4.7 mb
06/05/1988 16:34:05 ‐13.39 ‐76.226 50.5 5.9 mb
07/04/1988 14:26:30 ‐11.045 ‐74.724 10 5.1 mb
07/03/1988 11:20:04 ‐11.678 ‐74.071 43.2 5.1 mb
25/01/1988 07:15:53 ‐10.584 ‐78.083 52.6 5.5 mw
28/10/1987 17:44:28 ‐13.229 ‐77.049 49.8 5 mb
19/09/1987 09:21:40 ‐15.001 ‐75.667 28.1 5.6 mw
21/08/1987 06:20:00 ‐15.096 ‐71.25 33 4.7 mb
27/07/1987 11:19:21 ‐14.775 ‐75.602 45.1 5 mb
26/07/1987 20:11:44 ‐14.193 ‐75.992 51.6 4.8 mb
05/07/1987 04:54:44 ‐14.293 ‐73.842 12.7 5 mb
27/06/1987 09:09:07 ‐14.091 ‐75.946 59.5 5.8 ms
15/06/1987 06:23:09 ‐12.479 ‐76.731 51.3 5.5 mw
20/05/1987 08:55:35 ‐10.423 ‐74.299 33 4.6 mb
18/05/1987 22:50:35 ‐14.197 ‐76.36 33.9 4.5 mb

AUXILIARES
25/04/1987 04:02:00 ‐10.21 ‐78.673 64.4 4.8 mb

04/04/1987 12:12:17 ‐14.658 ‐75.387 55.2 5.2 mb
13/03/1987 10:28:13 ‐15.624 ‐74.276 65.7 5.4 mw
18/02/1987 17:00:15 ‐14.235 ‐75.8 43.9 5 mb
19/01/1987 10:54:38 ‐10.282 ‐78.978 33 4.6 mb
19/12/1986 06:32:11 ‐10.454 ‐78.978 20.1 4.8 mb
09/12/1986 10:38:37 ‐15.755 ‐75.806 10 4.8 mb
26/10/1986 08:13:23 ‐10.798 ‐74.845 16.1 4.6 mb
18/10/1986 20:51:33 ‐10.252 ‐75.484 33 4.7 mb
17/10/1986 15:31:26 ‐15.144 ‐75.651 33 4.6 mb
06/10/1986 11:45:34 ‐10.936 ‐74.728 10 4.4 mb
17/08/1986 11:37:13 ‐14.29 ‐75.742 50.2 5.1 mb
11/08/1986 23:50:45 ‐11.154 ‐74.334 33 4.4 mb
27/07/1986 02:54:34 ‐10.054 ‐76.356 33 4.7 mb
21/07/1986 00:40:46 ‐14.112 ‐76.206 43.4 4.5 mb
20/07/1986 05:52:16 ‐15.914 ‐75.272 33 4.6 mb
23/06/1986 10:25:55 ‐14.372 ‐73.529 66.1 4.7 mb
01/06/1986 22:47:55 ‐14.062 ‐73.807 33 4.5 mb
22/05/1986 02:38:14 ‐12.311 ‐77.131 66.2 4.7 mb
20/05/1986 17:26:40 ‐14.723 ‐76.089 33 4.4 mb
28/04/1986 13:43:12 ‐15.017 ‐75.501 57 4.8 mb
05/04/1986 20:14:28 ‐13.41 ‐71.785 50.9 5.2 mw
31/03/1986 01:59:18 ‐14.541 ‐76.689 33 4.3 mb
27/02/1986 00:30:46 ‐15.077 ‐76.201 33 4.8 mb
22/01/1986 07:32:01 ‐13.622 ‐73.047 56.7 4.5 mb
17/01/1986 04:15:00 ‐10.729 ‐78.434 51.9 5.5 mb
14/01/1986 16:03:52 ‐14.402 ‐75.552 58.1 4.6 mb
26/12/1985 00:05:08 ‐10.882 ‐74.407 36.7 5.1 mb
21/11/1985 09:59:18 ‐14.487 ‐75.867 33 4.8 mb
16/11/1985 02:02:27 ‐10.224 ‐75.506 33 4.7 mb
04/11/1985 22:37:19 ‐12.153 ‐76.971 44.6 5 mb
31/10/1985 00:06:20 ‐10.411 ‐78.411 47.7 5 mb
25/10/1985 10:23:30 ‐10.385 ‐79.141 33 4.9 mb
19/08/1985 07:53:48 ‐15.043 ‐75.594 33 5.7 mw
15/08/1985 03:10:15 ‐14.963 ‐75.689 33 4.4 mb
14/08/1985 07:45:00 ‐15.065 ‐75.504 33 4.7 mb
14/08/1985 05:24:29 ‐15.119 ‐75.565 33 5.5 mw
13/08/1985 05:29:19 ‐15.04 ‐75.466 25.5 5.4 mw
25/07/1985 05:16:55 ‐14.95 ‐74.241 56.2 4.6 mb
30/06/1985 17:12:45 ‐10.442 ‐78.673 52 5 mb
25/06/1985 23:59:24 ‐13.66 ‐76.267 46.3 4.7 mb
21/06/1985 05:52:07 ‐10.254 ‐78.41 33 4.5 mb
25/05/1985 01:47:06 ‐11.818 ‐74.571 33 4.5 mb
21/05/1985 10:01:01 ‐15.109 ‐75.313 33 4.7 mb
02/02/1985 05:53:07 ‐15.541 ‐75.564 64.4 5 mb
10/12/1984 10:22:04 ‐14.838 ‐75.226 53.2 5.7 mw
17/11/1984 05:29:46 ‐12.69 ‐77.483 33 4.5 mb
16/11/1984 06:55:02 ‐13.863 ‐76.047 66.8 5.5 mw
04/11/1984 22:35:38 ‐10.498 ‐75.115 58 5 mb

AUXILIARES
31/08/1984 16:05:00 ‐11.255 ‐74.375 33 5.1 mb

07/08/1984 19:13:51 ‐10.912 ‐79.026 33 4.9 mb
30/05/1984 16:45:27 ‐15.508 ‐74.564 28.7 4.9 mb
05/05/1984 22:48:55 ‐12.643 ‐77.978 33 5 mb
22/04/1984 13:21:13 ‐13.97 ‐74.27 33 4.6 mb
24/03/1984 21:28:43 ‐10.934 ‐78.604 46.9 4.8 mb
09/02/1984 04:31:17 ‐14.157 ‐76.193 33 5.3 mw
26/01/1984 19:30:57 ‐12.237 ‐76.853 57.8 5.5 mw
19/12/1983 06:26:02 ‐15.397 ‐74.54 63.6 5.4 mb
16/12/1983 09:11:51 ‐10.172 ‐74.992 37.6 5 mb
11/12/1983 16:12:00 ‐13.837 ‐77.195 33 5 mb
23/11/1983 08:12:15 ‐15.089 ‐75.551 54.4 5.1 mb
24/10/1983 00:36:06 ‐12.849 ‐76.658 48.3 5.6 mb
16/10/1983 00:07:44 ‐10.93 ‐74.776 23.1 4.4 mb
18/08/1983 20:15:46 ‐14.933 ‐75.081 64.2 5.2 mb
22/06/1983 08:08:12 ‐15.17 ‐72.74 33 4.9 mb
21/05/1983 20:21:14 ‐10.559 ‐74.878 18 4.8 mb
21/05/1983 20:05:14 ‐10.6 ‐74.793 18 5.1 mb
21/05/1983 19:27:56 ‐10.591 ‐74.803 15 5.3 mb
13/04/1983 00:14:52 ‐10.709 ‐75.269 33 4.7 mb
08/04/1983 07:19:03 ‐10.823 ‐78.289 33 4.8 mb
20/03/1983 01:56:37 ‐10.496 ‐74.868 9.6 5.4 mb
02/03/1983 07:07:41 ‐11.535 ‐77.8 57.6 5.6 mb
27/02/1983 05:05:17 ‐13.453 ‐76.793 25 5.5 mb
21/02/1983 00:53:31 ‐15.135 ‐76.2 33 5.3 mb
18/02/1983 23:24:09 ‐13.929 ‐76.444 33 5.1 mb
16/02/1983 13:57:23 ‐12.361 ‐78.075 11.6 5 mb
24/01/1983 20:58:54 ‐15.592 ‐75.514 33 4.7 mb
12/01/1983 03:06:55 ‐10.769 ‐74.632 33 5 mb
31/12/1982 02:46:50 ‐10.743 ‐78.962 28 5 mb
18/12/1982 05:24:14 ‐10.741 ‐74.772 33 4.6 mb
11/12/1982 04:44:00 ‐10.498 ‐74.891 33 4.8 mb
02/12/1982 08:41:06 ‐10.837 ‐74.572 54.2 4.9 mb
27/11/1982 15:02:54 ‐10.737 ‐74.452 33 4.5 mb
23/11/1982 08:19:21 ‐10.434 ‐74.932 36.3 4.9 mb
20/11/1982 14:43:37 ‐10.672 ‐74.53 33 4.2 mb
19/11/1982 14:04:03 ‐10.364 ‐74.923 33 4.4 mb
19/11/1982 12:34:18 ‐10.735 ‐74.777 33 5.1 mb
19/11/1982 05:07:48 ‐10.41 ‐74.897 33 4.7 mb
19/11/1982 04:27:14 ‐10.625 ‐74.657 11.5 6.6 ms
26/10/1982 15:58:01 ‐15.018 ‐70.856 33 5.2 mb
15/10/1982 07:54:57 ‐13.427 ‐74.353 26.2 4.4 mb
23/08/1982 08:38:42 ‐14.952 ‐73.945 45.9 4.5 mb
02/08/1982 09:59:12 ‐13.474 ‐70.515 33 4.3 mb
13/07/1982 01:56:12 ‐12.752 ‐78.223 33 4.5 mb
27/06/1982 20:50:22 ‐14.835 ‐76.351 33 4.4 mb
02/06/1982 22:47:43 ‐14.09 ‐76.361 46.1 5 mb
08/05/1982 05:12:19 ‐15.996 ‐75.445 33 4.3 mb
03/05/1982 03:27:17 ‐13.494 ‐76.106 70 5.4 mb

AUXILIARES
25/04/1982 14:39:14 ‐11.167 ‐78.57 33 4.9 mb

23/03/1982 05:10:07 ‐12.405 ‐77.67 57 5.1 mb
13/02/1982 09:01:01 ‐10.836 ‐78.735 33 4.8 mb
19/12/1981 19:24:25 ‐14.98 ‐75.114 63.8 4.8 mb
31/10/1981 10:14:01 ‐10.064 ‐79.726 31 5.3 mb
29/10/1981 17:58:15 ‐11.598 ‐74.172 47.9 4.4 mb
24/10/1981 17:01:34 ‐15.614 ‐74.491 33 4.7 mb
04/10/1981 22:45:54 ‐14.407 ‐76.131 33 4.8 mb
15/09/1981 15:08:12 ‐10.601 ‐74.58 33 4.7 mb
22/07/1981 07:40:53 ‐11.121 ‐78.139 39 4.9 mb
22/07/1981 02:44:27 ‐11.84 ‐77.804 65.2 4.6 mb
17/07/1981 13:59:52 ‐13.858 ‐76.729 29.1 4.4 mb
16/07/1981 05:27:59 ‐10.306 ‐77.869 33 4.6 mb
08/07/1981 01:16:03 ‐14.137 ‐76.753 32.9 4.9 mb
04/07/1981 22:39:56 ‐13.09 ‐74.428 41 4.7 mb
30/06/1981 04:30:05 ‐13.294 ‐74.637 17.4 4.6 mb
23/06/1981 02:28:25 ‐13.24 ‐74.598 32.1 4.8 mb
22/06/1981 18:40:15 ‐13.031 ‐74.425 33.8 4.7 mb
22/06/1981 17:53:22 ‐13.185 ‐74.463 16 5.6 ms
27/05/1981 07:51:46 ‐13.364 ‐73.52 33 4.1 mb
18/05/1981 07:17:13 ‐10.32 ‐78.4 58 5.2 mb
23/04/1981 21:57:40 ‐15.692 ‐74.994 33 4.5 mb
18/04/1981 00:32:39 ‐13.144 ‐74.376 38.3 5.3 mb
27/02/1981 09:15:09 ‐15.871 ‐75.658 33 4.7 mb
16/02/1981 13:59:31 ‐13.1 ‐74.478 33 5 mb
13/02/1981 19:58:53 ‐15.639 ‐74.462 61.6 5.6 ms
28/01/1981 04:37:55 ‐10.287 ‐75.446 33 4.7 mb
24/01/1981 09:02:01 ‐13.201 ‐74.387 33 4.6 mb
23/01/1981 01:08:53 ‐14.59 ‐70.518 40 5.3 mb
29/12/1980 01:19:22 ‐12.278 ‐71.263 33 4.8 mb
26/12/1980 08:19:41 ‐12.794 ‐77.037 62 4.5 mb
23/12/1980 09:44:23 ‐11.492 ‐73.078 53 4.4 mb
17/12/1980 08:45:18 ‐13.197 ‐74.402 43 5.2 mb
24/11/1980 20:34:18 ‐14.904 ‐76.234 33 5.1 mb
12/11/1980 11:15:32 ‐13.282 ‐74.522 37 4.9 mb
10/11/1980 22:21:13 ‐13.194 ‐74.524 48 5.1 mb
17/10/1980 17:41:09 ‐14.416 ‐76.022 33 4.5 mb
16/08/1980 19:22:33 ‐13.046 ‐74.393 33 5.1 mb
11/08/1980 19:41:05 ‐15.542 ‐75.181 33 5.1 ms
28/07/1980 08:55:59 ‐10.407 ‐74.669 29 5 mb
23/06/1980 18:35:21 ‐15.803 ‐74.136 48 5 mb
16/06/1980 10:40:46 ‐15.762 ‐75.484 23 4.7 mb
15/06/1980 23:47:18 ‐15.548 ‐75.181 34.8 5.6 ms
03/06/1980 19:17:40 ‐13.444 ‐72.617 40 4.9 mb
16/03/1980 00:19:25 ‐11.636 ‐73.52 55 4.9 mb
12/03/1980 04:27:34 ‐15.208 ‐75.707 37 5 mb
20/01/1980 07:12:59 ‐14.432 ‐76.219 51 4.8 mb
11/01/1980 08:52:27 ‐10.275 ‐74.079 62 4.7 mb
05/01/1980 05:13:29 ‐11.161 ‐79.165 33 5 mb

AUXILIARES
04/01/1980 07:32:49 ‐10.85 ‐79.175 33 5.1 mb

03/01/1980 21:06:40 ‐10.869 ‐79.086 33 5.3 mb
02/01/1980 23:08:25 ‐10.765 ‐79.101 15 5.1 mb
02/01/1980 22:30:24 ‐10.713 ‐79.154 17 5.3 mb
02/01/1980 22:27:12 ‐10.873 ‐79.123 33 5.2 mb
15/10/1979 16:34:08 ‐13.388 ‐76.601 61 5 mb
12/09/1979 18:45:03 ‐10.782 ‐74.496 33 4.9 mb
08/09/1979 01:13:06 ‐14.4 ‐75.868 67 4.7 mb
24/08/1979 10:48:55 ‐14.523 ‐75.848 33 4.7 mb
15/07/1979 09:08:32 ‐12.366 ‐77.015 60 4.9 mb
21/06/1979 01:21:57 ‐15.67 ‐75.943 33 5.3 mb
10/03/1979 10:02:47 ‐15.233 ‐71.281 55 4.6 mb
12/02/1979 16:01:30 ‐15.224 ‐75.825 33 4.7 mb
24/01/1979 23:03:32 ‐10.483 ‐79.166 33 4.9 mb
06/01/1979 03:06:01 ‐14.442 ‐75.678 54 4.7 mb
05/01/1979 09:29:38 ‐15.926 ‐74.93 28 5.1 mb
26/12/1978 04:25:28 ‐11.958 ‐77.772 33 4.8 mb
14/11/1978 06:40:58 ‐11.055 ‐78.657 33 4.8 mb
10/11/1978 07:31:20 ‐10.779 ‐79.176 33 4.3 mb
02/10/1978 00:17:44 ‐13.5 ‐70.642 56 4.8 mb
25/05/1978 10:13:16 ‐10.715 ‐78.892 67 4.2 mb
20/05/1978 13:10:33 ‐10.261 ‐78.494 53.4 5.7 ms
15/05/1978 00:02:17 ‐10.275 ‐75.472 16 4.5 mb
24/04/1978 10:58:41 ‐14.56 ‐76.007 35 4.9 mb
22/04/1978 15:33:01 ‐14.129 ‐76.728 33 4.3 mb
22/04/1978 08:43:14 ‐11.384 ‐78.319 51 4.5 mb
21/03/1978 01:00:49 ‐15.364 ‐74.804 33 4.9 mb
06/03/1978 07:25:59 ‐10.274 ‐75.542 25 4.8 mb
22/01/1978 16:48:01 ‐11.763 ‐77.525 60 5.1 mb
05/12/1977 04:38:26 ‐11.632 ‐74.228 33 4.5 mb
01/12/1977 07:49:27 ‐14.065 ‐76.762 53 4.7 mb
02/11/1977 14:47:57 ‐10.08 ‐74.761 48 5.5 mb
13/10/1977 23:16:27 ‐12.251 ‐77.956 26 5.2 mb
16/09/1977 00:09:08 ‐15.95 ‐74.819 52 4.8 mb
10/09/1977 04:39:05 ‐14.23 ‐75.992 58 5 mb
25/07/1977 17:05:05 ‐11.674 ‐74.16 44 4.8 mb
21/06/1977 15:32:07 ‐15.771 ‐75.363 33 4.6 mb
12/05/1977 18:22:18 ‐15.918 ‐74.101 64 4.7 mb
10/05/1977 12:45:33 ‐10.602 ‐75.379 59 4.9 mb
06/05/1977 12:52:38 ‐15.882 ‐75.03 33 5 mb
30/04/1977 20:31:47 ‐14.985 ‐75.61 10 5.3 mb
07/04/1977 20:31:09 ‐15.447 ‐76.324 27 5.2 mb
15/03/1977 12:38:35 ‐12.53 ‐74.153 50 4.9 mb
09/03/1977 12:41:22 ‐12.274 ‐74.082 34 4.5 mb
09/03/1977 07:25:31 ‐12.227 ‐74.177 31 4.7 mb
08/03/1977 22:46:04 ‐12.056 ‐74.031 14 5.6 mb
08/03/1977 14:51:45 ‐12.334 ‐74 43 5.1 mb
08/03/1977 13:08:56 ‐11.961 ‐74.202 41 5.6 ms
04/03/1977 17:50:18 ‐12.293 ‐74.096 22 5.2 mb

AUXILIARES
13/02/1977 13:09:31 ‐12.2 ‐73.918 33 4.6 mb

26/01/1977 15:16:09 ‐12.155 ‐78.014 14 5.1 mb
23/01/1977 09:11:21 ‐11.65 ‐74.193 15 4.8 mb
16/01/1977 17:15:47 ‐15.613 ‐75.093 33 4.2 mb
06/12/1976 05:01:36 ‐11.586 ‐74.063 49 4.6 mb
01/11/1976 03:01:51 ‐12.495 ‐77.82 32 5.2 mb
09/10/1976 21:10:28 ‐10.683 ‐79.493 64 5.1 mb
03/09/1976 17:57:06 ‐15.496 ‐73.685 63 5.2 mb
28/08/1976 21:50:37 ‐10.669 ‐78.189 59 5.1 mb
06/08/1976 14:31:20 ‐10.294 ‐78.671 60 5.2 mb
29/07/1976 08:48:30 ‐15.454 ‐75.232 63 4.8 mb
24/07/1976 05:49:02 ‐11.92 ‐77.6 33 4.8 mb
02/07/1976 20:20:21 ‐10.325 ‐78.566 45 4.8 mb
18/06/1976 14:58:53 ‐15.205 ‐75.441 32 5.7 mb
18/06/1976 10:13:51 ‐15.328 ‐75.479 23.1 5.5 ms
13/06/1976 22:02:48 ‐15.253 ‐75.377 24.3 5.6 ms
19/05/1976 08:35:28 ‐11.539 ‐74.405 16 4.6 mb
16/05/1976 03:03:03 ‐11.552 ‐74.349 9 4.7 mb
15/05/1976 23:28:16 ‐11.548 ‐74.381 33 5.3 mb
15/05/1976 21:55:57 ‐11.659 ‐74.418 17 6.8 ms
15/04/1976 17:48:09 ‐14.756 ‐76.031 43 4.9 mb
23/03/1976 22:11:04 ‐14.11 ‐75.416 57 4.9 mb
18/01/1976 23:28:49 ‐11.998 ‐77.531 33 4.8 mb
29/10/1975 06:18:43 ‐11.038 ‐78.085 59.1 5.5 mb
09/10/1975 13:34:15 ‐12.269 ‐77.955 33 5.4 mb
10/08/1975 06:16:06 ‐12.633 ‐78.265 33 4.2 mb
03/08/1975 17:44:50 ‐15.691 ‐74.973 51 4.7 mb
03/08/1975 14:23:40 ‐15.599 ‐74.899 27 4.7 mb
03/08/1975 11:59:26 ‐15.689 ‐75.008 43.8 5.9 ms
23/07/1975 16:57:29 ‐15.799 ‐75.52 41 4.6 mb
05/06/1975 03:32:47 ‐13.629 ‐76.053 55.8 5.5 mb
01/06/1975 02:44:52 ‐14.271 ‐75.704 27 4.7 mb
23/05/1975 19:26:12 ‐10.657 ‐78.535 62 5 mb
18/04/1975 12:34:09 ‐12.494 ‐77.979 33 5.3 mb
18/03/1975 01:10:53 ‐10.07 ‐75.278 40 5.5 mb
05/03/1975 16:39:13 ‐11.546 ‐77.48 52 4.5 mb
11/02/1975 02:26:57 ‐15.265 ‐76.2 33 4.5 mb
10/02/1975 19:20:29 ‐15.183 ‐75.872 57 4.9 mb
24/12/1974 00:54:00 ‐12.864 ‐77.963 19 4.7 mb
05/12/1974 17:03:38 ‐11.782 ‐75.711 51 4.7 mb
14/11/1974 19:17:35 ‐12.848 ‐77.078 33 5.4 mb
12/11/1974 00:53:54 ‐10.733 ‐79.084 33 5 mb
11/11/1974 07:23:22 ‐11.125 ‐78.904 33 4.7 mb
09/11/1974 12:59:52 ‐12.525 ‐77.632 9.3 7.2
09/11/1974 12:59:51 ‐12.526 ‐77.633 7.2 7.1 mw
02/11/1974 00:57:37 ‐12.528 ‐77.869 33 4.9 mb
31/10/1974 08:58:18 ‐15.349 ‐71.029 31 5.1 mb
24/10/1974 02:25:39 ‐12.531 ‐77.304 60 4.5 mb
14/10/1974 22:36:15 ‐12.62 ‐76.841 57 4.2 mb

AUXILIARES
13/10/1974 17:34:28 ‐12.559 ‐77.157 33 4 mb

13/10/1974 07:52:48 ‐12.634 ‐77.131 33 4.2 mb
12/10/1974 01:08:01 ‐13.408 ‐77.402 33 4.2 mb
10/10/1974 20:57:47 ‐12.994 ‐77.543 33 4.8 mb
10/10/1974 19:52:59 ‐12.444 ‐77.606 27 5.3 mb
09/10/1974 21:54:32 ‐12.879 ‐76.894 33 4.9 mb
09/10/1974 17:49:54 ‐12.515 ‐77.726 33 4.8 mb
09/10/1974 02:59:00 ‐12.739 ‐77.156 33 4.4 mb
07/10/1974 11:40:27 ‐13.476 ‐76.951 33 4.5 mb
07/10/1974 04:57:51 ‐12.246 ‐77.939 33 5 mb
06/10/1974 03:50:25 ‐12.461 ‐77.739 19 4.3 mb
05/10/1974 20:08:44 ‐12.811 ‐77.757 33 4.4 mb
05/10/1974 17:57:59 ‐13.76 ‐76.639 33 4.7 mb
05/10/1974 08:29:50 ‐12.34 ‐77.74 35 4.7 mb
04/10/1974 18:11:55 ‐13.366 ‐77.35 33 4.3 mb
04/10/1974 14:40:04 ‐12.611 ‐77.446 33 4.2 mb
04/10/1974 12:47:39 ‐12.098 ‐77.527 54 4.1 mb
04/10/1974 02:34:30 ‐13.482 ‐77.121 26 4.3 mb
03/10/1974 22:14:06 ‐12.106 ‐77.919 26 4.8 mb
03/10/1974 21:56:57 ‐13.43 ‐77.029 33 4.9 ms
03/10/1974 20:49:32 ‐12.459 ‐78.116 33 4.6 mb
03/10/1974 20:39:24 ‐12.403 ‐77.644 33 4.8 ms
03/10/1974 19:10:00 ‐13.5 ‐77.132 28 4.8 mb
03/10/1974 15:28:18 ‐12.452 ‐76.505 33 4.6 mb
03/10/1974 14:35:22 ‐12.636 ‐78.055 33 5 mb
03/10/1974 14:21:34 ‐12.253 ‐77.523 35.8 8.1 mw
27/09/1974 16:09:03 ‐12.427 ‐77.576 41 5 mb
19/09/1974 00:08:37 ‐10.383 ‐78.946 35 4.6 mb
31/08/1974 00:37:11 ‐12.708 ‐77.019 61 4.4 mb
21/08/1974 15:41:43 ‐11.557 ‐75.702 33 4.7 mb
02/07/1974 19:34:10 ‐15.968 ‐75.149 33 4.8 ms
29/06/1974 06:13:37 ‐10.235 ‐75.477 40 4.4 mb
25/05/1974 00:31:15 ‐10.143 ‐75.528 33 4.4 mb
14/04/1974 06:38:08 ‐10.473 ‐78.522 69 4.8 mb
10/02/1974 08:12:53 ‐14.462 ‐75.66 68 4.5 mb
02/02/1974 21:09:01 ‐15.953 ‐74.48 63 5.2 mb
01/02/1974 13:06:17 ‐15.736 ‐75.035 48 5.2 mb
13/01/1974 17:23:49 ‐12.678 ‐73.087 51 4.6 mb
24/12/1973 18:18:10 ‐12.621 ‐77.468 33 5.4 mb
06/12/1973 14:53:46 ‐15.614 ‐76.817 50 4.4 mb
12/11/1973 14:20:36 ‐10.716 ‐79.162 33 5 mb
24/08/1973 05:09:51 ‐15.975 ‐76.572 33 4.7 mb
14/07/1973 04:25:15 ‐10.239 ‐79.327 54 4.7 mb
19/04/1973 04:28:43 ‐14.649 ‐76.268 33 4.7 mb
18/04/1973 15:41:55 ‐14.551 ‐76.291 19 4.9 mb
15/04/1973 23:02:11 ‐14.606 ‐76.09 34 5 mb
07/03/1973 02:01:38 ‐11.159 ‐74.773 33 4.4 mb
29/01/1973 05:37:17 ‐12.106 ‐77.293 63 4.5 mb
16/01/1973 06:31:36 ‐15.587 ‐74.262 55 4.6 mb

AUXILIARES
15/01/1973 06:27:31 ‐15.713 ‐75.082 43 4.5 mb

31/05/1970 20:45:52 ‐10.002 ‐78.503 50.8 6 mb
01/10/1969 08:28:16 ‐11.797 ‐75.034 8 5.7 mb
01/10/1969 05:58:17 ‐11.695 ‐74.975 20.7 5.6 mb
01/10/1969 05:05:45 ‐11.835 ‐75.194 6 6.2 ms
24/07/1969 02:59:22 ‐11.863 ‐75.085 1.9 5.7 ms
01/12/1968 13:14:57 ‐10.638 ‐74.825 45.1 5.6 ms
03/09/1967 21:07:32 ‐10.603 ‐79.693 36.9 6.8 ms
01/08/1967 01:13:42 ‐12.958 ‐76.739 51.9 5.6 mb
17/10/1966 23:46:53 ‐10.228 ‐79.663 44.4 5.5 mb
17/10/1966 21:41:57 ‐10.799 ‐78.68 34.3 8.2 mw
07/06/1966 00:59:45 ‐14.85 ‐75.832 18.1 6.2 uk
09/02/1966 15:13:30 ‐15.348 ‐75.28 41.4 5.6 uk
24/09/1963 16:30:16 ‐10.696 ‐78.223 64.2 6.9 mb
17/09/1963 05:54:35 ‐10.688 ‐78.143 64.6 6.8 uk
15/01/1960 09:30:16 ‐15.082 ‐75.383 35 6.9 mb
13/01/1960 15:40:22 ‐15.877 ‐73.059 35 7.5 mb
04/03/1951 11:17:24 ‐16 ‐74.5 64 6.7 uk
10/12/1950 02:50:44 ‐14.407 ‐75.718 57.2 7.1 mb
28/05/1948 05:36:16 ‐13 ‐76.5 60 6.8 uk
01/11/1947 14:58:53 ‐11.727 ‐76.396 35 7.7 mw
30/09/1946 00:59:40 ‐13 ‐76 70 6.9 mb
05/07/1943 21:07:54 ‐16 ‐74 0 6.6 uk
24/08/1942 22:50:31 ‐14.975 ‐74.92 35 7.7 mw
18/09/1941 13:14:09 ‐13.928 ‐72.294 61 7 mb
24/05/1940 16:33:58 ‐11.119 ‐77.629 50.1 7.5 mw
20/01/1932 02:30:46 ‐11.866 ‐77.386 35 6.6 uk
27/04/1928 20:35:01 ‐13.716 ‐70.529 35 6.6 uk
09/04/1928 17:34:17 ‐13.731 ‐70.628 35 6.8 ms
03/10/1916 01:26:13 ‐14 ‐74.5 0 7.1 ms
12/12/1908 12:08:00 ‐14 ‐78 60 8 uk

AUXILIARES
Geographic Grid Search Earthquakes = 774
Latitude: 10.000S ‐ 12.000S
Longitude: 72.000W ‐ 80.000W
Date Range: 1900/01/01 to 2014/06/30
Depth Range: 71‐300
DATE TIME LATITUDE LONGITUDE DEPHT MAGNITUDE MAG TYPE

14/06/2014 00:13:31 ‐15.2147 ‐72.7657 104.35 4.6 mb
07/06/2014 03:21:44 ‐15.3252 ‐72.2274 123.97 4.5 mb
24/05/2014 07:50:15 ‐15.227 ‐71.8879 115.84 4.1 mb
24/05/2014 06:47:32 ‐15.3023 ‐73.8057 80.8 5.1 mb
27/04/2014 01:09:50 ‐15.6139 ‐72.7349 94.64 4.4 mb
23/04/2014 07:18:58 ‐15.4931 ‐73.119 82.55 4 mb
14/04/2014 23:40:33 ‐12.47 ‐75.23 85 4.9 mb
28/03/2014 05:28:36 ‐15.9222 ‐72.3115 92.93 4.1 mb
15/03/2014 09:09:04 ‐15.3811 ‐72.2329 105.69 4.7 mb
14/03/2014 06:56:03 ‐14.2016 ‐73.9728 75.87 4.7 mb
11/03/2014 00:58:05 ‐15.47 ‐73.59 74 4.2 ml
02/03/2014 19:22:23 ‐14.6207 ‐76.273 91.89 4.5 mb
25/02/2014 03:05:28 ‐11.19 ‐77.11 72 4.3 mb
09/02/2014 17:53:00 ‐15.0592 ‐71.9232 108.22 5 mb
23/01/2014 15:41:20 ‐14.3317 ‐73.4627 72.66 4.6 mb
18/01/2014 05:54:20 ‐15.4804 ‐71.8199 114.1 4.6 mb
23/12/2013 06:03:09 ‐15.338 ‐72.7609 105.23 4.7 mb
19/12/2013 20:56:21 ‐13.22 ‐75.05 84 4.3 mb
19/12/2013 17:35:24 ‐15.63 ‐71.96 129 4.4 mb
05/12/2013 04:11:53 ‐15.1861 ‐72.4619 95.82 4.5 mb
03/12/2013 21:13:27 ‐14.0396 ‐74.3789 89.93 4.3 mb
29/11/2013 19:19:20 ‐15.5539 ‐70.1399 200.88 4.4 mb
25/11/2013 20:06:55 ‐12.5993 ‐76.2025 76.57 5.5 mwb
21/11/2013 04:36:26 ‐12.1906 ‐75.368 128.86 4 mb
15/11/2013 00:13:57 ‐14.7965 ‐71.6811 123.35 4.9 mb
01/11/2013 01:25:28 ‐15.5055 ‐72.1078 124.47 4.1 mb
31/10/2013 10:05:55 ‐15.1311 ‐71.9753 123.41 4 mb
31/10/2013 01:19:10 ‐15.6917 ‐70.2701 255.92 4.1 mb
29/10/2013 12:51:05 ‐15.4358 ‐71.7232 130.53 5 mb
28/10/2013 17:26:32 ‐14.7736 ‐72.628 88.21 4 mb
25/10/2013 07:02:28 ‐15.0109 ‐72.0592 95.55 4.5 mb
24/10/2013 18:53:30 ‐15.1519 ‐72.1323 141.99 4 mb
21/10/2013 16:26:58 ‐10.8288 ‐73.703 115.73 4.7 mb
21/10/2013 00:14:11 ‐13.2611 ‐75.7222 81.08 4.4 mb
30/09/2013 15:08:26 ‐15.0078 ‐72.4849 103.71 4.6 mb
26/09/2013 16:16:32 ‐14.3513 ‐75.1583 75.66 4.1 mb
02/09/2013 03:03:49 ‐15.6722 ‐71.6886 143.76 4.5 mb
01/09/2013 19:51:18 ‐15.7466 ‐72.2537 119.55 4 ml
13/08/2013 17:23:53 ‐15.2323 ‐70.6176 188.94 4.5 mb

AUXILIARES
30/07/2013 15:12:17 ‐15.2089 ‐71.8755 131.13 4.3 mb

04/06/2013 08:29:05 ‐14.987 ‐71.77 109.3 4.7 Mb
25/05/2013 05:00:41 ‐14.579 ‐73.369 79.1 4 Mb
21/05/2013 23:02:44 ‐13.817 ‐72.398 88.4 5.8 Mw
21/05/2013 13:27:49 ‐15.144 ‐71.358 108.7 5.2 Mb
14/05/2013 23:39:17 ‐15.596 ‐73.072 119.6 5.5 Mw
11/05/2013 19:38:27 ‐15.799 ‐71.565 158.3 4.3 Mb
11/05/2013 02:19:12 ‐15.873 ‐72.165 84.6 4.7 Mb
10/05/2013 03:35:18 ‐12.21 ‐76.672 77.4 4.1 Mb
05/05/2013 14:33:11 ‐15.483 ‐72.492 118.8 4.2 Mb
22/04/2013 00:56:37 ‐15.4287 ‐70.5273 197.4 4.6 mb
22/04/2013 00:56:36 ‐15.38 ‐70.435 185.8 4.6 Mb
21/04/2013 09:40:02 ‐13.749 ‐75.663 77.5 4.3 Ml
21/04/2013 09:40:01 ‐13.7763 ‐75.696 77.87 4.3 ML
10/04/2013 16:20:21 ‐10.751 ‐75.291 102.8 5.1 Mb
07/04/2013 20:40:47 ‐13.688 ‐76.786 72.4 4.7 Ml
25/02/2013 17:54:22 ‐15.699 ‐72.289 116.1 4.5 Mb
20/02/2013 13:26:00 ‐15.235 ‐72.112 99.2 4.7 Mb
18/02/2013 16:19:49 ‐15.717 ‐72.098 125.9 4.6 Mb
29/01/2013 10:47:56 ‐15.706 ‐70.092 218.9 4.1 Mb
29/01/2013 03:31:23 ‐15.545 ‐72.077 99.6 4.1 Mb
31/12/2012 08:46:21 ‐11.155 ‐77.346 77.4 4.9 mb
29/12/2012 01:57:40 ‐11.37 ‐76.86 96 4.6 mb
30/11/2012 09:02:47 ‐15.215 ‐72.818 81 4.6 mb
04/11/2012 20:29:38 ‐13.58 ‐76.02 85 4 ml
04/11/2012 06:37:38 ‐15.867 ‐71.882 137.7 5.4 mb
04/11/2012 01:52:12 ‐12.03 ‐75.69 102.2 4.9 mb
03/11/2012 13:56:19 ‐15.507 ‐71.576 113.8 4.9 mb
05/10/2012 17:56:01 ‐15.591 ‐70.75 184.2 4.5 mb
28/09/2012 04:39:01 ‐11.83 ‐76.48 100 4.4 mb
20/09/2012 06:08:06 ‐13.906 ‐72.583 87.1 4.9 mb
15/07/2012 20:05:06 ‐13.58 ‐73.796 78.8 5 mb
13/07/2012 21:26:13 ‐15.232 ‐73.172 88.8 5.1 mb
05/07/2012 23:36:48 ‐15.102 ‐73.017 95.3 4.6 mb
27/06/2012 12:41:07 ‐13.04 ‐76.2 96 4.4 mb
21/06/2012 22:17:11 ‐11.554 ‐76.665 92.1 4.6 mb
12/06/2012 07:23:38 ‐14.234 ‐72.728 72.4 4.3 mb
07/06/2012 16:03:18 ‐15.877 ‐72.413 110 6.1 mww
23/05/2012 23:01:53 ‐11.35 ‐77.74 73 4 mb
17/05/2012 03:45:27 ‐12.095 ‐76.526 100 4.4 mb
09/05/2012 22:47:11 ‐11.14 ‐74.58 75 4.1 ml
06/05/2012 00:10:18 ‐10.677 ‐78.23 73.8 4.4 mb
22/04/2012 23:45:58 ‐10.322 ‐75.966 129.1 4.6 mb
21/04/2012 11:36:05 ‐14.82 ‐71.481 111.2 5.4 mwb
19/04/2012 23:02:45 ‐14.949 ‐71.721 110.2 4.9 mb
17/04/2012 12:26:34 ‐15.19 ‐74.341 72.4 4.4 mb
24/03/2012 14:39:25 ‐15.543 ‐70.654 163.6 4.6 mb
14/03/2012 10:52:37 ‐10.211 ‐75.988 118.1 4.6 mb
13/03/2012 21:30:57 ‐15.811 ‐70.469 177.6 4.7 mb

AUXILIARES
24/02/2012 06:50:09 ‐15.655 ‐72.757 116.4 4.7 mb

05/02/2012 20:58:46 ‐15.62 ‐70.664 175.7 4.7 mb
11/01/2012 18:58:34 ‐14.893 ‐72.67 77.6 4.9 mb
29/12/2011 13:45:41 ‐12.63 ‐76.82 71 4.4 mb
29/12/2011 03:32:44 ‐15.505 ‐70.369 168.8 4.6 mb
05/12/2011 23:07:45 ‐15.71 ‐74.58 81 4.6 m
30/11/2011 03:23:02 ‐14.434 ‐73.36 74.9 5 mb
22/11/2011 23:02:11 ‐14.056 ‐72.583 71.2 4.9 mb
06/11/2011 15:21:51 ‐15.611 ‐71.576 141.5 4.4 mb
06/11/2011 15:21:23 ‐15.945 ‐71.785 125.7 4.1 mb
20/10/2011 14:56:41 ‐13.65 ‐75.65 75 4.1 m
15/10/2011 03:17:56 ‐15.927 ‐73.256 86.2 4.6 mb
08/10/2011 12:29:25 ‐15.493 ‐70.574 166.8 4.6 mb
23/09/2011 10:15:09 ‐11.88 ‐75.923 90.3 4.5 mb
31/08/2011 16:33:53 ‐15.835 ‐71.744 122.4 4.5 mb
24/07/2011 15:49:07 ‐14.797 ‐74.31 96.6 4.9 mb
13/07/2011 08:23:27 ‐15.607 ‐71.651 112 4.5 mb
10/07/2011 11:49:08 ‐15.79 ‐72.756 96.8 4.4 mb
30/06/2011 13:59:05 ‐13.47 ‐76.3 77 4.1 m
15/06/2011 14:16:49 ‐15.114 ‐72.051 92.5 4.4 mb
26/04/2011 16:07:10 ‐14.964 ‐72.63 126.6 4.5 mb
17/03/2011 15:46:33 ‐10.513 ‐78.125 93.4 4.3 m
17/02/2011 10:31:05 ‐14.861 ‐73.511 76.4 4 mb
01/02/2011 13:26:05 ‐10.685 ‐76.29 111.9 4.7 mb
30/12/2010 16:35:33 ‐14.62 ‐74.98 109 4.1 mb
21/12/2010 20:04:47 ‐15.31 ‐70.587 187.4 4.7 mb
19/12/2010 07:43:52 ‐15.069 ‐71.732 108.1 4.5 mb
18/12/2010 13:07:52 ‐15.284 ‐71.553 123.7 4.3 mb
16/12/2010 07:11:58 ‐10.786 ‐73.459 113.6 5.3 mwc
28/11/2010 14:49:22 ‐14.76 ‐71.429 113.8 5 mwc
27/11/2010 10:13:15 ‐12.13 ‐75.86 102 4 mb
09/11/2010 02:09:54 ‐15.07 ‐71.383 133.5 4.6 mb
17/10/2010 09:15:34 ‐10.324 ‐78.315 73.6 4.3 mb
16/09/2010 02:33:44 ‐12.11 ‐72.58 90 4 m
13/09/2010 07:15:49 ‐14.612 ‐70.777 179.8 5.9 mwb
21/08/2010 00:47:36 ‐14.46 ‐74.174 135.4 4 mb
11/08/2010 21:36:20 ‐14.241 ‐73.17 72.1 4.8 mb
10/08/2010 04:52:41 ‐14.001 ‐72.719 88.6 5 mwc
24/07/2010 09:52:43 ‐12.943 ‐76.078 83.9 4.1 mb
11/07/2010 08:36:28 ‐14.969 ‐73.205 90.3 4.7 mb
26/06/2010 22:02:39 ‐14.13 ‐74.73 94 4.3 m
10/06/2010 22:28:40 ‐15.485 ‐70.746 161.9 4.6 mb
09/06/2010 03:54:55 ‐15.122 ‐70.494 169.9 5 mwc
30/05/2010 08:48:22 ‐15.184 ‐73.236 101.4 4.5 mb
29/05/2010 16:12:27 ‐14.828 ‐75.166 84.1 4.3 mb
23/05/2010 22:46:52 ‐13.928 ‐74.352 101.4 6.1 mwc
22/04/2010 23:20:34 ‐15.116 ‐73.306 81.6 4.2 mb
27/03/2010 18:14:50 ‐15.439 ‐72.283 120.4 4.6 mb
19/03/2010 00:18:30 ‐14.091 ‐74.366 99.9 4.8 mb

AUXILIARES
04/02/2010 01:24:30 ‐15.863 ‐72.143 99.8 4.5 mb

26/11/2009 00:45:44 ‐13.246 ‐76.331 85.8 4 mb
05/11/2009 13:43:49 ‐15.501 ‐70.648 173.9 4.4 mb
30/10/2009 14:55:59 ‐15.318 ‐70.531 182.9 4.4 mb
05/09/2009 03:58:39 ‐15.121 ‐70.248 210.2 5.8 mwc
29/08/2009 07:52:10 ‐15.41 ‐70.219 151.4 4.9 mb
01/08/2009 23:07:01 ‐12.097 ‐75.406 101.3 5.2 mwc
12/07/2009 06:12:47 ‐15.041 ‐70.445 198.9 6.1 mwb
30/06/2009 10:41:58 ‐15.188 ‐74.629 73.1 4.8 mb
20/06/2009 04:00:17 ‐14.432 ‐72.667 74.8 4.8 mb
11/06/2009 00:42:10 ‐15.193 ‐71.851 124.5 4.3 mb
02/06/2009 21:37:02 ‐14.76 ‐73.348 84.4 4.9 mwc
02/05/2009 10:36:52 ‐15.597 ‐70.535 184.2 4.1 mb
25/04/2009 18:51:54 ‐14.723 ‐73.346 85.7 4.3 mb
12/04/2009 16:24:40 ‐14.249 ‐75.287 73 4.8 mb
15/03/2009 08:19:05 ‐14.452 ‐70.365 189.7 5.7 mwc
18/01/2009 11:37:01 ‐13.973 ‐75.003 76.5 4.7 mb
28/12/2008 02:37:33 ‐14.657 ‐72.63 96.1 4 mb
27/12/2008 05:45:48 ‐14.665 ‐71.388 112.8 4.4 mb
26/12/2008 06:24:51 ‐15.443 ‐70.113 223.7 4.3 mb
19/12/2008 06:16:29 ‐15.349 ‐72.631 121.7 4.3 m
11/12/2008 20:51:22 ‐15.253 ‐71.778 120.8 4.6 mb
01/12/2008 00:05:11 ‐11.472 ‐75.568 102.9 4.9 mb
27/11/2008 03:04:57 ‐15.867 ‐73.453 75.3 5 mwc
03/11/2008 03:11:08 ‐10.882 ‐74.364 118.1 4.6 mb
15/10/2008 00:17:56 ‐15.004 ‐71.991 137.3 5 mwc
10/10/2008 11:44:25 ‐15.076 ‐72.13 106.8 4.5 mb
07/10/2008 00:51:21 ‐12.25 ‐76.94 78 4.2 mb
04/10/2008 23:05:52 ‐11.044 ‐74.617 117.7 4.4 mb
29/08/2008 07:05:31 ‐14.626 ‐73.45 81.5 4.4 mb
20/08/2008 17:59:38 ‐14.811 ‐72.651 96 4.7 mb
08/07/2008 09:13:07 ‐15.986 ‐71.748 123 6.2 mwc
05/07/2008 13:28:07 ‐15.59 ‐73.094 102.3 4.6 mb
28/05/2008 21:39:05 ‐13.102 ‐74.462 84.2 5.2 mwb
25/05/2008 18:46:10 ‐14.191 ‐76.02 101.7 4.7 mb
25/05/2008 13:47:19 ‐13.773 ‐72.735 74.3 4.6 mb
15/05/2008 05:27:01 ‐10.793 ‐75.901 116.8 4.2 mb
19/04/2008 15:50:37 ‐14.35 ‐71.189 75.5 4.1 mb
05/04/2008 17:33:21 ‐15.207 ‐70.489 186.9 4.2 mb
29/03/2008 08:59:26 ‐14.391 ‐72.137 90.8 4.2 mb
20/03/2008 21:08:12 ‐14.697 ‐70.242 236.3 4.6 mb
20/03/2008 04:54:37 ‐14.774 ‐70.695 168.4 4.2 mb
04/03/2008 14:47:10 ‐11.558 ‐74.237 94 4.4 mb
13/02/2008 04:53:25 ‐15.311 ‐72.269 115.6 5.2 mwc
09/02/2008 09:32:51 ‐15.743 ‐71.268 134.3 4.8 mb
31/01/2008 19:02:52 ‐14.176 ‐73.669 74.1 4.6 mb
02/01/2008 23:26:59 ‐15.98 ‐72.917 83 4.8 mb
20/12/2007 08:51:23 ‐14.184 ‐73.626 74.9 4.2 mb
29/11/2007 19:44:18 ‐15.372 ‐70.556 150.6 4 mb

AUXILIARES
21/11/2007 15:11:40 ‐15.117 ‐74.579 88 4 m

18/11/2007 13:44:52 ‐15.469 ‐70.071 217.8 4.5 mb
09/11/2007 08:14:31 ‐15.109 ‐71.307 125.5 4.8 mb
28/10/2007 01:05:58 ‐15.694 ‐72.51 115.8 4.1 mb
24/10/2007 16:45:51 ‐12.079 ‐75.285 105.9 5 mb
21/10/2007 23:51:48 ‐13.47 ‐76.653 72.5 4 mb
20/10/2007 08:52:41 ‐15.302 ‐71.688 133.3 4.7 mb
18/10/2007 00:53:19 ‐15.699 ‐74.042 102.3 4.9 mb
21/09/2007 00:02:28 ‐14.021 ‐72.775 76.6 4.4 mb
20/09/2007 04:52:25 ‐15.565 ‐71.323 154.2 4.3 mb
03/08/2007 03:32:04 ‐12.817 ‐74.716 87.7 4.4 mb
27/06/2007 21:03:44 ‐15.541 ‐71.267 132.8 4.6 mb
25/06/2007 02:52:37 ‐15.201 ‐73.031 108.3 4.5 mb
30/05/2007 16:57:37 ‐11.557 ‐74.173 81.7 4.1 mb
28/05/2007 13:29:12 ‐15.757 ‐70.184 228.7 4 mb
17/05/2007 23:18:49 ‐15.457 ‐71.762 122.8 4.1 mb
13/05/2007 01:33:36 ‐15.501 ‐71.355 141.5 4.2 mb
02/05/2007 15:36:17 ‐14.084 ‐72.621 89.7 4.7 mb
14/04/2007 05:48:38 ‐15.68 ‐73.562 82.8 4.1 mb
10/04/2007 17:05:28 ‐15.869 ‐73.319 81.5 4.6 mb
08/04/2007 12:24:31 ‐15.544 ‐70.164 213.2 4.4 mb
09/03/2007 13:53:28 ‐13.747 ‐75.66 72.2 4.3 mb
07/03/2007 04:31:08 ‐14.227 ‐70.693 82.1 4.3 mb
06/03/2007 21:30:11 ‐15.094 ‐73.999 93 5.2 mwc
19/02/2007 00:16:57 ‐15.673 ‐71.751 135.4 4.9 mwc
27/01/2007 05:27:41 ‐15.095 ‐71.921 116.5 4.3 mb
30/12/2006 14:30:52 ‐15.361 ‐70.529 208.3 4.3 mb
24/12/2006 04:28:16 ‐14.377 ‐72.83 84.2 4.5 mb
18/12/2006 10:27:50 ‐13.626 ‐70.041 262.8 4.4 mb
28/11/2006 22:16:17 ‐14.563 ‐73.588 82.4 4.8 mb
04/11/2006 18:43:11 ‐12.376 ‐75.266 84.1 4.9 mb
30/10/2006 04:16:01 ‐15.204 ‐70.456 204.3 5.5 mwc
30/09/2006 16:26:56 ‐15.57 ‐73.17 107 6 mw
24/09/2006 01:12:28 ‐11.249 ‐74.741 108.1 5.2 mwc
09/09/2006 12:28:20 ‐15.094 ‐72.202 142.6 4.1 mb
27/07/2006 01:39:23 ‐15.634 ‐71.598 146.4 4.6 mb
06/07/2006 16:11:07 ‐15.411 ‐70.349 184.1 4.5 mb
05/07/2006 08:45:02 ‐15.675 ‐70.165 219.7 4.3 mb
05/07/2006 03:51:36 ‐15.527 ‐72.199 146.1 4.3 mb
27/06/2006 15:53:18 ‐15.316 ‐70.475 201.2 5.3 mwc
27/06/2006 01:13:24 ‐15.114 ‐71.748 120.6 4.2 mb
23/06/2006 22:42:52 ‐14.804 ‐71.482 109.3 4.6 mb
23/06/2006 04:16:20 ‐14.799 ‐71.793 111.2 4.3 mb
17/06/2006 09:54:02 ‐14.522 ‐73.505 103.7 4.7 mb
17/06/2006 00:13:43 ‐13.356 ‐75.762 96.2 4.2 mb
25/05/2006 02:48:28 ‐14.395 ‐72.173 118.7 4.1 mb
08/05/2006 01:26:53 ‐11.5 ‐76.26 110 4.6 mb
11/04/2006 02:36:59 ‐14.848 ‐73.894 100 4.4 mb
25/03/2006 08:56:27 ‐10.092 ‐75.619 108.3 4.8 mb

AUXILIARES
08/03/2006 16:27:29 ‐14.948 ‐71.998 110.8 4.7 mb

27/02/2006 19:01:18 ‐13.552 ‐75.66 124.7 4 mb
26/01/2006 04:34:02 ‐15.409 ‐71.352 157 4.2 mb
21/01/2006 06:47:23 ‐10.278 ‐74.713 150.2 4.3 mb
20/01/2006 18:39:28 ‐15.575 ‐70.128 213.9 4.4 mb
18/01/2006 06:57:35 ‐15.105 ‐71.735 132.6 4.4 mb
15/01/2006 06:47:59 ‐12.737 ‐74.833 94.9 4.4 mb
27/12/2005 17:02:29 ‐12.221 ‐76.766 97.1 4.5 mb
16/12/2005 17:30:09 ‐15.248 ‐70.436 195.3 4.1 mb
20/11/2005 15:32:36 ‐14.027 ‐73.213 89.5 4.8 mb
17/11/2005 01:04:18 ‐15.611 ‐71.315 147.1 4.1 mb
11/11/2005 18:19:40 ‐15.508 ‐70.294 201.9 4.3 mb
11/11/2005 03:03:13 ‐14.202 ‐71.986 87.5 4.2 mb
18/10/2005 08:42:16 ‐14.173 ‐72.531 88.7 5 mwc
14/10/2005 05:02:00 ‐12.217 ‐76.576 78.8 4.5 mb
08/09/2005 04:03:40 ‐15.495 ‐71.569 133.3 4.4 mb
28/08/2005 10:01:03 ‐15.097 ‐72.102 112.5 4.4 mb
18/08/2005 23:09:57 ‐15.69 ‐71.205 121.3 4.4 mb
03/08/2005 10:58:31 ‐14.476 ‐75.012 90.2 4.5 mb
26/07/2005 14:11:35 ‐15.34 ‐72.94 104.8 5.9 mw
25/07/2005 06:51:15 ‐12.223 ‐77.041 85 4.3 mb
03/07/2005 04:19:04 ‐15.138 ‐70.622 191.6 4.7 mb
19/06/2005 07:49:09 ‐15.575 ‐71.417 136.3 4.2 mb
18/06/2005 20:47:32 ‐11.195 ‐71.441 189.3 4.3 mb
07/06/2005 20:58:46 ‐15.262 ‐73.689 84.4 4.2 mb
07/06/2005 16:20:03 ‐10.702 ‐74.239 125.7 5.3 mwc
06/04/2005 08:21:35 ‐10.787 ‐74.518 110.9 4.7 mb
25/03/2005 06:43:06 ‐14.494 ‐75.781 73.9 4.6 mb
23/03/2005 11:13:38 ‐15.095 ‐71.45 144.5 4 mb
10/03/2005 15:25:12 ‐15.43 ‐73.964 150 4.4 mb
02/03/2005 13:48:33 ‐11.631 ‐75.897 121.5 4.9 mb
17/02/2005 03:12:46 ‐10.927 ‐76.101 126.2 5.4 mwb
09/02/2005 08:41:30 ‐15.519 ‐70.245 205.4 4.2 mb
01/02/2005 03:03:55 ‐15.458 ‐70.487 191.3 4.5 mb
24/01/2005 03:48:45 ‐15.507 ‐71.433 153.3 4.1 mb
11/01/2005 07:07:13 ‐15.654 ‐71.272 147.9 4.6 mb
01/12/2004 07:38:04 ‐12.674 ‐74.945 82.6 4 mb
20/10/2004 18:55:50 ‐15.608 ‐73.967 75.6 5.4 mwc
06/10/2004 21:56:36 ‐15.39 ‐70.128 218 4.3 mb
01/10/2004 23:28:58 ‐13.748 ‐74.433 82.1 4.5 mb
25/09/2004 11:51:38 ‐14.842 ‐71.711 124.3 4.5 mb
30/07/2004 10:33:31 ‐12.194 ‐76.614 114.5 4.2 mb
20/06/2004 15:36:56 ‐15.395 ‐71.607 148.9 4 mb
04/05/2004 21:35:40 ‐11.117 ‐73.631 109.2 4.8 mb
13/04/2004 08:01:57 ‐15.583 ‐70.785 169.2 4.3 mb
10/04/2004 04:52:51 ‐15.79 ‐74.011 107.9 4.3 mb
01/04/2004 19:45:26 ‐10.663 ‐73.913 133.5 4.2 mb
27/03/2004 04:04:29 ‐15.208 ‐74.598 73.8 4.5 mb
23/03/2004 21:00:33 ‐14.729 ‐71.568 105.4 4.8 mb

AUXILIARES
03/03/2004 13:15:18 ‐15.497 ‐75.076 84.7 4.7 mb

12/01/2004 12:49:18 ‐15.657 ‐73.941 82.5 5.2 mwc
02/01/2004 14:49:24 ‐14.347 ‐71.803 127.7 4.5 mb
28/12/2003 20:34:57 ‐15.747 ‐71.292 155 4.5 mb
24/12/2003 18:40:19 ‐15.072 ‐72.538 118.8 4.2 mb
04/12/2003 14:50:19 ‐15.494 ‐71.625 142.2 4.4 mb
02/12/2003 23:19:48 ‐14.664 ‐71.221 133.1 4.2 mb
02/12/2003 16:27:05 ‐10.925 ‐74.598 100 4.3 mb
27/11/2003 10:30:37 ‐14.91 ‐75.254 109.1 4 mb
16/11/2003 07:19:41 ‐10.962 ‐75.77 126 4.7 mb
28/10/2003 08:14:25 ‐14.291 ‐70.58 196.8 5.6 mwb
18/10/2003 19:06:50 ‐10.722 ‐73.76 126.8 4.6 mb
03/10/2003 07:53:30 ‐14.879 ‐71.113 162.7 4.1 mb
19/09/2003 15:52:35 ‐10.406 ‐74.557 116.1 4.1 mb
09/09/2003 18:43:06 ‐15.315 ‐71.722 146.5 4 mb
08/09/2003 18:37:14 ‐10.544 ‐74.966 119.8 4.2 mb
19/08/2003 14:34:26 ‐15.671 ‐72.484 118.4 4.1 mb
16/08/2003 10:22:59 ‐15.498 ‐70.464 199 4 mb
31/07/2003 07:14:44 ‐10.132 ‐74.31 129.4 5.6 mwb
15/07/2003 06:24:04 ‐15.455 ‐72.633 125.5 4.5 mb
02/07/2003 20:30:38 ‐11.489 ‐76.379 85.8 4.5 mb
24/06/2003 08:54:33 ‐15.204 ‐72.208 121.5 4.4 mb
06/06/2003 17:20:11 ‐14.81 ‐70.92 181.1 4.1 mb
24/05/2003 00:30:47 ‐14.668 ‐71.514 143.8 5.6 mwb
05/05/2003 08:24:30 ‐14.515 ‐70.791 171 5.2 mwc
06/03/2003 03:17:03 ‐11.548 ‐77.349 102 4.4 mb
21/02/2003 19:09:26 ‐14.927 ‐71.667 127.9 4.6 mb
10/02/2003 10:02:52 ‐14.762 ‐73.619 89.3 4.6 mb
21/01/2003 19:21:11 ‐15.332 ‐71.621 142.3 4.2 mb
28/12/2002 13:51:43 ‐15.102 ‐72.397 118.8 4.8 mb
29/11/2002 07:31:22 ‐14.887 ‐70.542 185.8 4.3 mb
19/10/2002 04:36:04 ‐15.299 ‐70.455 202.6 4.7 mb
15/10/2002 23:50:28 ‐14.167 ‐72.74 87.3 5.3 mwc
03/10/2002 11:36:32 ‐15.535 ‐71.797 124.7 4.7 mb
19/09/2002 06:25:29 ‐15.313 ‐70.53 165.2 4.1 mb
18/09/2002 02:07:03 ‐14.964 ‐71.536 119.5 4.4 mb
16/09/2002 12:36:26 ‐15.349 ‐70.493 173 4 mb
29/08/2002 10:43:41 ‐15.486 ‐70.232 226.7 4.3 mb
19/07/2002 02:16:25 ‐11.189 ‐77.554 81.7 4.1 mb
30/06/2002 08:35:00 ‐15.404 ‐72.884 107.4 5.2 mwc
28/06/2002 21:27:10 ‐11.138 ‐73.982 105.5 4.6 mb
24/06/2002 19:04:16 ‐14.809 ‐71.819 122.2 4.8 mb
25/05/2002 17:41:20 ‐10.29 ‐76.247 134.9 4.3 mb
21/05/2002 02:58:58 ‐14.332 ‐71.503 73.2 4.2 mb
06/05/2002 00:51:45 ‐11.357 ‐74.405 71.1 4 mb
25/04/2002 01:25:09 ‐15.467 ‐71.414 140.8 4 mb
17/04/2002 21:23:12 ‐10.8 ‐77.535 72.8 4.2 mb
20/03/2002 11:32:29 ‐14.934 ‐71.652 146.6 4 mb
30/01/2002 06:10:51 ‐13.921 ‐72.835 85.3 4.6 mb

AUXILIARES
15/01/2002 23:09:34 ‐15.089 ‐72.856 118.2 4.4 mb

16/12/2001 13:47:11 ‐14.312 ‐73.735 90 4.1 mb
16/12/2001 03:36:22 ‐15.242 ‐73.192 100 4.4 mb
01/12/2001 08:50:18 ‐15.873 ‐70.545 238.6 4 mb
28/11/2001 10:38:48 ‐15.797 ‐73.949 71.4 4.7 mb
23/11/2001 11:42:39 ‐14.14 ‐76.053 73.1 4.3 mb
22/11/2001 12:28:51 ‐15.471 ‐70.222 209.6 4.2 mb
18/11/2001 09:55:15 ‐15.668 ‐71.983 142.2 4.6 mb
26/10/2001 18:59:57 ‐14.68 ‐70.41 206.4 5.8 mw
16/10/2001 17:28:20 ‐15.005 ‐71.65 136.3 4.2 mb
10/10/2001 15:22:20 ‐15.608 ‐73.96 86.3 4.4 mb
30/09/2001 02:50:07 ‐14.805 ‐72.785 100 4.3 mb
19/09/2001 05:50:32 ‐15.437 ‐71.357 165.9 4.3 mb
09/08/2001 07:46:08 ‐15.332 ‐70.534 203.7 4.1 mb
22/05/2001 20:38:11 ‐15.418 ‐70.631 192.6 4.4 mb
22/02/2001 11:46:08 ‐10.698 ‐75.279 130.3 4.2 mb
16/02/2001 13:19:45 ‐15.345 ‐70.475 210.1 5.5 mwc
02/02/2001 22:47:21 ‐10.934 ‐73.952 113.4 4.5 mb
21/01/2001 03:44:43 ‐12.752 ‐75.734 94.9 4.3 mb
30/11/2000 05:23:46 ‐10.472 ‐77.875 100 4.3 mb
24/10/2000 11:09:14 ‐15.225 ‐72.675 106.8 5.4 mwc
19/09/2000 21:35:49 ‐15.455 ‐74.557 71.3 4.2 mb
03/08/2000 13:45:13 ‐14.979 ‐73.065 107.8 4.2 mb
05/07/2000 18:57:36 ‐15.199 ‐73.862 86.1 4.3 mb
03/06/2000 20:50:14 ‐12.313 ‐75.076 102.9 4.1 mb
25/04/2000 00:23:18 ‐13.267 ‐74.96 107.5 5.1 mwc
13/04/2000 04:51:47 ‐10.008 ‐77.621 88.7 4.4 mb
11/04/2000 05:47:04 ‐15.499 ‐71.279 148.3 4.2 mb
18/03/2000 14:36:51 ‐10.816 ‐73.845 95.5 4.7 mb
14/02/2000 12:44:07 ‐15.745 ‐71.672 106.1 4.2 mb
26/12/1999 18:37:20 ‐14.084 ‐72.774 90.7 5.1 mwc
24/12/1999 02:21:51 ‐14.474 ‐74.274 104 4.4 mb
20/12/1999 09:35:30 ‐15.476 ‐72.611 109 5.4 mwc
14/12/1999 06:38:56 ‐15.544 ‐70.731 176.3 4.1 mb
27/11/1999 02:31:50 ‐14.468 ‐71.246 121.4 5.7 ms
14/10/1999 11:00:49 ‐14.281 ‐70.484 202.2 5.5 mwc
15/09/1999 17:55:58 ‐14.886 ‐71.503 111.4 4.3 mb
15/09/1999 09:58:35 ‐15.165 ‐70.716 199.2 4.2 mb
18/08/1999 01:49:22 ‐11.435 ‐76.448 95.4 4.7 mb
13/07/1999 00:28:14 ‐14.951 ‐73.308 96.1 4.2 mb
11/07/1999 18:07:14 ‐11.023 ‐77.744 74.2 4.1 mb
11/07/1999 02:42:03 ‐14.842 ‐72.222 112.8 4.3 mb
06/07/1999 15:44:35 ‐14.139 ‐73.054 80.4 4.4 mb
02/07/1999 01:25:21 ‐15.967 ‐71.968 115.3 4.4 mb
29/06/1999 10:55:11 ‐15.71 ‐72.496 117.9 5.3 mwc
18/03/1999 21:49:17 ‐12.04 ‐75.7 115.8 5.3 mwc
08/03/1999 08:27:37 ‐14.982 ‐72.079 89.5 4.3 mb
14/12/1998 08:00:32 ‐15.424 ‐72.601 108.9 4.3 mb
29/11/1998 01:47:08 ‐15.16 ‐73.126 98.8 4.3 mb

AUXILIARES
24/10/1998 11:30:53 ‐14.877 ‐71.783 140 4.7 mb

17/09/1998 11:18:48 ‐14.72 ‐74.121 90.1 4.3 mb
12/09/1998 10:58:04 ‐14.233 ‐72.615 91 5.6 mwc
05/09/1998 02:17:51 ‐15.278 ‐70.643 203.1 4.4 mb
17/08/1998 06:36:26 ‐10.047 ‐77.612 92.1 4.7 mb
28/07/1998 07:48:36 ‐13.939 ‐72.953 75.8 4.1 mb
06/07/1998 04:59:19 ‐13.757 ‐76.085 83.5 4.1 mb
09/06/1998 11:13:40 ‐12.09 ‐75.213 74.6 4.6 mb
27/05/1998 23:43:01 ‐13.915 ‐72.725 95.7 5.3 mwc
15/05/1998 21:06:19 ‐15.108 ‐71.865 130.2 4.6 mb
06/05/1998 22:14:02 ‐10.661 ‐77.288 90 4.4 mb
14/04/1998 03:15:49 ‐15.663 ‐71.802 77.4 4.4 mb
28/03/1998 08:58:43 ‐14.739 ‐71.676 126.5 4.5 mb
28/03/1998 06:47:18 ‐14.657 ‐71.66 126.9 4.6 mb
07/02/1998 23:54:40 ‐10.329 ‐74.745 126.8 4.6 mb
29/01/1998 03:13:39 ‐15.608 ‐72.098 134.1 5.4 mwc
14/01/1998 16:52:56 ‐15.415 ‐71.03 170.5 4.8 mb
13/01/1998 17:01:36 ‐14.098 ‐73.468 94.3 5.3 mwc
08/01/1998 01:38:02 ‐14.558 ‐74.704 72.1 4.1 mb
27/10/1997 06:44:18 ‐15.27 ‐73.392 108.1 4.3 mb
08/09/1997 15:33:23 ‐13.907 ‐71.722 86.6 4.3 mb
08/08/1997 06:44:38 ‐14.397 ‐72.421 99.2 4.3 mb
27/07/1997 17:10:13 ‐14.087 ‐73.597 92.5 5.2 mwc
15/07/1997 12:32:46 ‐15.868 ‐72.768 96.5 4.7 mb
27/05/1997 23:02:36 ‐14.243 ‐72.906 93.6 4.5 mb
07/05/1997 20:49:01 ‐15.377 ‐70.039 242.2 4.2 mb
16/02/1997 18:54:00 ‐14.752 ‐72.852 108.5 4.7 mb
11/02/1997 01:32:24 ‐15.025 ‐72.741 118.8 4.6 mb
23/12/1996 11:45:09 ‐15.57 ‐71.695 100 4 mb
22/11/1996 16:24:37 ‐15.46 ‐74.334 100 4.5 mb
21/11/1996 17:46:35 ‐11.052 ‐73.818 107.6 4.7 mb
22/09/1996 02:21:33 ‐15.903 ‐71.727 139.7 5 mb
21/09/1996 12:00:05 ‐10.995 ‐74.417 150 4.6 mb
08/09/1996 08:08:13 ‐15.573 ‐73.049 98.2 5.6 mwc
12/08/1996 22:36:09 ‐15.45 ‐70.852 177.6 4.4 mb
05/08/1996 02:24:58 ‐12.333 ‐76.679 85.1 4 mb
21/07/1996 04:03:34 ‐14.815 ‐73.411 124.1 4.4 mb
14/07/1996 13:21:38 ‐15.175 ‐71.952 150 4.5 mb
20/06/1996 06:02:09 ‐14.536 ‐73.581 100 4.5 mb
08/06/1996 22:47:17 ‐15.351 ‐70.925 180.4 4.1 mb
10/05/1996 10:19:38 ‐14.009 ‐74.467 101 5.5 mwc
07/05/1996 21:43:39 ‐15.321 ‐70.014 241.8 5.2 mwc
10/04/1996 23:24:13 ‐13.154 ‐76.151 73.1 4.7 mb
08/04/1996 02:52:13 ‐12.799 ‐74.037 72.2 5.3 mwc
05/03/1996 21:53:29 ‐15.397 ‐73.447 97.3 4.1 mb
05/03/1996 06:30:26 ‐15.414 ‐71.756 155.8 4.7 mb
08/02/1996 13:44:32 ‐13.976 ‐72.956 80 4.6 mb
05/02/1996 11:35:51 ‐12.182 ‐75.453 80 4.2 mb
15/01/1996 20:56:20 ‐12.003 ‐76.407 78.1 4.4 mb

AUXILIARES
12/01/1996 01:39:21 ‐14.407 ‐75.73 71.1 4.1 mb

05/01/1996 13:41:26 ‐15.252 ‐70.699 184.6 4.4 mb
22/12/1995 23:58:38 ‐15.084 ‐72.008 132.7 4.2 mb
18/11/1995 17:09:24 ‐13.126 ‐75.32 99.8 4.5 mb
11/11/1995 19:26:55 ‐10.576 ‐77.858 78.9 4.2 mb
11/10/1995 03:52:21 ‐14.693 ‐71.761 151.7 4.1 mb
05/10/1995 08:18:37 ‐15.978 ‐72.355 111 5 mb
03/09/1995 17:33:41 ‐14.461 ‐72.013 121.5 4.1 mb
03/09/1995 07:31:41 ‐15.896 ‐72.159 122.5 4.7 mb
01/09/1995 05:18:04 ‐13.614 ‐74.886 109.2 5.2 mw
03/08/1995 17:51:37 ‐15.447 ‐70.201 240 4.4 mb
21/06/1995 16:33:07 ‐11.573 ‐77.548 72.6 5.6 mb
19/06/1995 10:34:15 ‐15.308 ‐71.304 165.7 4.1 mb
04/06/1995 10:50:34 ‐10.741 ‐74.255 100 4.1 mb
15/04/1995 05:09:02 ‐14.049 ‐72.932 88.9 4.1 mb
14/04/1995 04:31:47 ‐15.251 ‐70.448 202.7 5.3 mw
28/02/1995 11:56:19 ‐14.907 ‐70.309 230.1 4.7 mb
22/02/1995 00:05:06 ‐15.789 ‐73.164 107.4 5.4 mw
29/01/1995 22:51:36 ‐15.032 ‐71.491 143.4 4.4 mb
03/01/1995 10:07:30 ‐15.421 ‐70.047 243.4 4.2 mb
12/12/1994 05:16:40 ‐15.366 ‐70.758 148.3 4.8 mb
11/11/1994 08:48:30 ‐15.599 ‐72.436 112.7 5.6 ms
08/09/1994 09:36:16 ‐15.337 ‐70.169 222.6 4.5 mb
10/08/1994 09:29:18 ‐13.885 ‐72.621 87 5.1 mw
06/08/1994 01:28:00 ‐14.138 ‐72.761 89 4.2 mb
03/08/1994 18:51:43 ‐10.745 ‐76.084 125.9 4.7 mb
06/07/1994 23:47:21 ‐15.346 ‐70.459 195.2 4.3 mb
16/06/1994 18:41:28 ‐15.364 ‐70.281 195 5.7 ms
16/06/1994 11:28:15 ‐14.642 ‐72.858 116.3 4.6 mb
07/05/1994 00:31:56 ‐13.604 ‐75.317 113.9 4.8 mb
20/04/1994 02:59:11 ‐15.004 ‐70.459 207.4 5.6 mw
31/03/1994 18:08:21 ‐10.619 ‐73.405 128.1 4.9 mb
08/03/1994 15:19:30 ‐15.121 ‐72.99 98.8 4.5 mb
04/03/1994 07:08:41 ‐12.497 ‐76.873 86.6 4.7 mb
29/01/1994 12:56:24 ‐13.269 ‐75.079 103.9 4.9 mb
20/01/1994 01:38:14 ‐11.878 ‐74.337 111.4 4.5 mb
03/01/1994 01:56:31 ‐15.255 ‐70.131 220.4 4.4 mb
17/12/1993 08:49:03 ‐15.037 ‐74.265 81.6 4.8 mb
16/12/1993 00:14:01 ‐15.63 ‐71.09 192.3 4.2 mb
01/09/1993 06:54:53 ‐12.912 ‐74.842 90.1 4.7 mb
24/07/1993 17:54:18 ‐15.296 ‐71.872 135.1 4.6 mb
22/07/1993 06:12:26 ‐15 ‐73.902 84.7 4.5 mb
27/06/1993 05:22:38 ‐15.95 ‐72.491 122.2 4.5 mb
18/05/1993 21:04:49 ‐15.32 ‐70.844 180.9 4.3 mb
18/04/1993 09:16:23 ‐11.725 ‐76.516 102.1 6.2 ms
07/04/1993 01:30:10 ‐13.952 ‐75.264 86.8 4.5 mb
23/03/1993 23:13:51 ‐15.468 ‐70.604 204.2 4.6 mb
17/02/1993 08:40:33 ‐15.96 ‐71.968 161.7 4.2 mb
06/02/1993 05:07:09 ‐15.589 ‐72.249 119.9 4.5 mb

AUXILIARES
31/01/1993 00:26:45 ‐14.333 ‐73.485 99.8 4.1 mb

28/11/1992 18:46:13 ‐15.159 ‐73.325 127.7 4.3 mb
13/10/1992 04:03:24 ‐15.247 ‐74.308 95.5 4.7 mb
01/10/1992 15:28:11 ‐14.768 ‐72.942 91 4.4 mb
26/09/1992 04:16:23 ‐14.827 ‐71.992 120 4.3 mb
06/09/1992 10:43:44 ‐15.359 ‐72.927 75.2 4.1 mb
22/08/1992 07:35:41 ‐15.543 ‐70.717 171.9 4.8 mb
30/07/1992 04:11:00 ‐15.303 ‐70.717 212.6 4.2 mb
18/07/1992 01:33:08 ‐15.606 ‐73.746 78.4 4.4 mb
10/07/1992 06:08:15 ‐14.372 ‐75.441 71.7 4.4 mb
04/07/1992 05:56:30 ‐15.56 ‐71.448 100.9 4.2 mb
03/05/1992 05:40:06 ‐12.529 ‐75.916 99.7 5 mw
30/03/1992 00:27:40 ‐14.774 ‐70.616 203.3 4.5 mb
17/03/1992 15:10:12 ‐10.432 ‐74.608 130.4 5.4 mw
21/02/1992 04:52:29 ‐14.368 ‐73.49 122.4 4.5 mb
05/12/1991 04:58:17 ‐11.16 ‐75.391 116.6 4.8 mb
07/11/1991 08:48:09 ‐15.071 ‐71.426 177.3 4.3 mb
17/10/1991 21:32:19 ‐14.775 ‐71.552 118.8 4.5 mb
30/09/1991 02:32:15 ‐15.213 ‐71.964 150.5 4 mb
03/08/1991 23:02:48 ‐15.123 ‐72.996 108.8 4.2 mb
29/07/1991 13:52:39 ‐14.22 ‐73.945 96 5.5 mw
07/07/1991 11:38:46 ‐14.196 ‐75.93 75.8 4.5 mb
06/07/1991 12:19:49 ‐13.279 ‐72.189 100.3 6.8 ms
13/06/1991 01:29:43 ‐15.57 ‐70.264 225.2 4.1 mb
13/05/1991 17:53:19 ‐15.343 ‐70.822 185.7 4.4 mb
08/05/1991 19:53:21 ‐13.875 ‐74.458 107.1 5.6 mw
18/04/1991 18:04:40 ‐12.519 ‐75.114 102.5 4.5 mb
13/04/1991 15:49:33 ‐10.936 ‐78.018 71.1 4.3 mb
27/02/1991 19:33:30 ‐15.885 ‐72.821 121.3 4.1 mb
31/01/1991 07:18:07 ‐14.604 ‐71.882 147.7 4.5 mb
06/01/1991 14:48:01 ‐12.3 ‐76.834 74.4 4 mb
13/12/1990 11:28:58 ‐14.769 ‐71.35 147.7 4 mb
05/12/1990 18:38:33 ‐14.229 ‐73.64 91.8 4.6 mb
26/11/1990 21:03:40 ‐12.722 ‐73.794 76.7 4.2 mb
18/11/1990 19:46:59 ‐14.622 ‐71.902 136.3 4.8 mb
18/11/1990 13:13:49 ‐13.987 ‐72.706 91.1 4.3 mb
04/11/1990 18:13:44 ‐15.712 ‐72.548 121.3 5.5 ms
08/10/1990 21:02:14 ‐12.43 ‐76.827 72.3 4.8 mb
24/09/1990 15:33:15 ‐10.618 ‐73.444 135.3 4.8 mb
23/09/1990 11:01:32 ‐15.911 ‐72.791 116.5 4.7 mb
15/08/1990 04:24:33 ‐14.477 ‐75.002 92 4.4 mb
28/07/1990 10:35:41 ‐11.234 ‐74.92 72.7 4.6 mb
11/07/1990 05:35:47 ‐13.65 ‐74.624 99.6 4.7 mb
05/07/1990 04:24:03 ‐15.892 ‐71.764 172.5 4.5 mb
02/07/1990 07:29:36 ‐15.893 ‐73.503 90.8 4.7 mb
18/06/1990 03:32:56 ‐14.772 ‐74.431 91.6 4.4 mb
01/06/1990 18:05:57 ‐15.703 ‐70.605 216.1 4.1 mb
02/05/1990 18:50:25 ‐14.994 ‐71.939 138.1 4.5 mb
20/04/1990 18:23:29 ‐14.859 ‐71.374 144.1 5.3 mw

AUXILIARES
28/03/1990 07:10:00 ‐13.973 ‐74.594 88.9 4.4 mb

25/03/1990 12:21:03 ‐14.992 ‐70.575 215.4 4.6 mb
20/03/1990 18:38:45 ‐11.675 ‐76.1 96.2 4.5 mb
23/01/1990 07:47:09 ‐12.451 ‐75.069 104.2 5.6 mw
29/11/1989 03:02:44 ‐15.936 ‐73.463 92.5 4.7 mb
29/11/1989 01:00:16 ‐15.82 ‐73.16 74.3 6.2 ms
09/11/1989 04:15:50 ‐15.282 ‐72.548 124.2 5 mb
18/10/1989 20:15:40 ‐15.011 ‐70.808 191.5 4.7 mb
15/10/1989 16:44:33 ‐12.797 ‐76.691 71.5 5 mb
21/07/1989 01:45:46 ‐15.609 ‐73.387 136.9 4.7 mb
05/07/1989 00:13:37 ‐10.407 ‐77.519 102.8 4.7 mb
28/05/1989 01:22:09 ‐15.56 ‐73.918 110 4.6 mb
04/05/1989 18:32:55 ‐13.039 ‐76.195 72.1 5.1 mw
26/03/1989 06:39:49 ‐14.765 ‐73.963 108 5.4 mw
20/01/1989 01:55:18 ‐10.297 ‐74.885 129.1 5.1 mb
02/07/1988 06:30:08 ‐12.16 ‐75.931 73.1 4.9 mb
25/03/1988 03:25:44 ‐12.276 ‐74.165 272.7 4.5 mb
14/03/1988 10:32:45 ‐14.538 ‐73.603 87 5.2 mw
15/02/1988 18:44:21 ‐13.148 ‐76.12 71.6 5.1 mb
07/02/1988 05:35:00 ‐10.102 ‐75.172 174.1 4.7 mb
22/01/1988 05:28:01 ‐15.241 ‐70.457 202 5.1 mb
21/01/1988 03:57:18 ‐15.049 ‐73.417 102.6 4.9 mb
23/12/1987 04:54:01 ‐15.559 ‐74.25 104.6 4.8 mb
17/07/1987 21:02:12 ‐15.475 ‐74.074 79.1 5.5 mw
01/07/1987 21:05:23 ‐12.008 ‐77.257 73.4 4.4 mb
09/06/1987 18:42:37 ‐12.759 ‐76.13 87.4 5.1 mb
19/05/1987 11:05:21 ‐11.002 ‐76.646 115.2 4.6 mb
17/05/1987 03:35:00 ‐15.581 ‐70.765 215.1 4.5 mb
06/05/1987 03:38:01 ‐11.047 ‐76.657 111.6 4.8 mb
04/04/1987 00:17:03 ‐14.478 ‐70.796 185.5 5.1 mb
11/02/1987 07:59:57 ‐11.176 ‐73.637 105.4 4.7 mb
08/02/1987 19:07:35 ‐14.421 ‐72.914 96.6 4.8 mb
26/01/1987 05:17:29 ‐15.338 ‐72.263 148.6 4.6 mb
06/11/1986 14:49:16 ‐12.641 ‐75.091 102.4 4.7 mb
22/10/1986 09:21:17 ‐15.158 ‐74.192 150 4.8 mb
25/09/1986 15:25:49 ‐13.456 ‐71.257 78.3 4.2 mb
20/07/1986 18:03:46 ‐10.484 ‐74.029 131.6 4.9 mb
05/07/1986 10:54:53 ‐10.659 ‐76.401 122 4.8 mb
19/04/1986 18:30:23 ‐15.565 ‐70.32 234.3 4.1 mb
18/03/1986 10:02:30 ‐15.884 ‐72.229 122.4 4.7 mb
22/02/1986 02:21:50 ‐15.901 ‐72.809 131 4.5 mb
22/01/1986 10:12:53 ‐13.866 ‐73.216 99.1 4 mb
11/01/1986 03:29:28 ‐15.513 ‐70.332 236.2 4 mb
10/01/1986 11:18:04 ‐15.874 ‐74.64 72.1 4.9 mb
01/01/1986 00:24:20 ‐15.565 ‐70.208 243.6 4.1 mb
11/10/1985 03:09:03 ‐12.316 ‐76.701 88.3 4.9 mb
03/10/1985 15:03:14 ‐15.554 ‐72.591 120.2 4.7 mb
31/08/1985 01:21:10 ‐15.014 ‐75.459 78.3 5.4 mb
11/07/1985 01:20:04 ‐12.905 ‐74.034 86.5 4.5 mb

AUXILIARES
15/06/1985 04:29:55 ‐15.179 ‐71.66 143.9 4.5 mb

30/05/1985 10:43:26 ‐15.38 ‐72.482 118.6 4.8 mb
12/05/1985 04:57:17 ‐15.459 ‐70.275 225.2 4.5 mb
14/04/1985 11:48:43 ‐11.097 ‐73.876 106 4.6 mb
01/04/1985 08:16:22 ‐12.635 ‐76.572 74.4 5.1 mb
26/03/1985 19:28:34 ‐15.237 ‐71.727 127.2 5.6 mw
21/03/1985 14:03:05 ‐15.539 ‐73.004 113.5 4.8 mb
07/03/1985 21:08:05 ‐13.912 ‐72.612 71.5 5.6 mw
14/12/1984 01:11:30 ‐11.456 ‐75.754 162.2 4.3 mb
10/11/1984 14:47:35 ‐13.198 ‐76.474 72.7 5 mb
22/09/1984 00:21:49 ‐15.036 ‐70.951 198.3 4.6 mb
20/09/1984 09:53:45 ‐15.055 ‐73.465 100.4 5.3 mw
12/09/1984 19:17:52 ‐15.75 ‐71.872 139.9 5.5 mw
03/09/1984 17:15:41 ‐14.865 ‐72.327 104.7 5.1 mb
23/08/1984 08:36:42 ‐15.088 ‐72.079 129.4 4.5 mb
27/07/1984 22:53:14 ‐15.714 ‐71.408 160.2 4.7 mb
18/06/1984 11:20:18 ‐15.702 ‐72.404 108.9 6.4 ms
14/05/1984 03:20:15 ‐14.986 ‐71.477 177.1 4.8 mb
08/05/1984 16:15:55 ‐11.031 ‐76.653 109.7 4.7 mb
08/04/1984 22:35:07 ‐15.679 ‐71.897 118.1 5.1 mb
28/03/1984 13:38:30 ‐15.543 ‐72.73 119.1 4.9 mb
09/02/1984 01:19:08 ‐12.842 ‐76.045 83.7 5.4 mw
16/01/1984 06:05:29 ‐15.88 ‐73.112 128.7 4.4 mb
14/01/1984 13:34:04 ‐11.549 ‐74.314 97.3 4.9 mb
20/12/1983 11:37:15 ‐14.376 ‐73.671 94.3 4.7 mb
10/12/1983 12:46:03 ‐13.47 ‐76.088 104.2 4.5 mb
12/11/1983 13:53:32 ‐15.732 ‐74.112 71.3 5.3 mb
01/11/1983 09:54:32 ‐11.319 ‐77.986 81.4 4.9 mb
20/10/1983 11:35:18 ‐12.469 ‐73 162.9 4.3 mb
24/09/1983 06:05:10 ‐14.131 ‐72.719 112.3 4.6 mb
30/07/1983 09:47:38 ‐13.073 ‐75.169 83.5 5.1 mb
20/06/1983 23:45:08 ‐13.251 ‐76.538 78.4 4.8 mb
18/06/1983 01:21:00 ‐15.783 ‐72.479 131.9 4.8 mb
25/12/1982 00:02:27 ‐15.392 ‐73.648 99.1 4.9 mb
21/12/1982 11:30:51 ‐11.416 ‐74.16 133.4 4.5 mb
16/12/1982 14:07:35 ‐14.376 ‐70.535 175.1 5.2 mb
12/12/1982 10:42:49 ‐15.562 ‐70.682 212.2 4.9 mb
14/11/1982 12:55:29 ‐15.11 ‐71.794 138.7 4.6 mb
23/10/1982 05:56:41 ‐15.49 ‐70.401 214.2 4.3 mb
17/10/1982 08:35:25 ‐15.674 ‐73.042 114 5.2 mb
16/10/1982 00:12:45 ‐14.157 ‐72.996 87 4.9 mb
15/09/1982 20:23:00 ‐14.522 ‐70.762 167.1 6.2 ms
28/08/1982 11:58:51 ‐15.903 ‐71.522 151.2 4.8 mb
15/08/1982 06:11:15 ‐10.063 ‐76.352 106.1 5.5 mb
09/08/1982 04:50:38 ‐15.23 ‐71.041 164.4 4.8 mb
03/08/1982 00:49:52 ‐15.928 ‐71.322 78.7 4.9 mb
21/07/1982 22:11:03 ‐13.215 ‐75.093 98.6 5.1 mb
12/06/1982 12:57:25 ‐15.443 ‐73.398 102.7 4.5 mb
19/04/1982 04:38:43 ‐14.964 ‐73.686 110.7 4.5 mb

AUXILIARES
18/04/1982 18:43:08 ‐11.787 ‐76.049 133 4.5 mb

28/03/1982 23:24:51 ‐12.745 ‐76.009 91.3 6.3 ms
22/11/1981 23:15:08 ‐12.003 ‐74.683 114 4.9 mb
28/10/1981 23:34:13 ‐14.086 ‐75.47 103.2 4.3 mb
17/10/1981 11:53:42 ‐15.443 ‐71.305 93.2 4.4 mb
15/10/1981 18:45:29 ‐14.857 ‐71.59 126 4.9 mb
26/08/1981 09:56:28 ‐13.926 ‐72.565 105 4.4 mb
25/07/1981 21:30:04 ‐11.243 ‐74.956 116.1 4.1 mb
04/07/1981 15:14:28 ‐10.343 ‐77.483 95.4 4.8 mb
05/06/1981 07:09:05 ‐11.329 ‐73.713 107.5 5.3 mb
23/04/1981 15:39:14 ‐14.864 ‐70.843 194.8 4.9 mb
20/04/1981 14:30:43 ‐14.759 ‐73.946 93.1 4.6 mb
21/03/1981 11:45:26 ‐14.45 ‐73.257 75.8 4.9 mb
13/03/1981 18:18:19 ‐14.701 ‐70.317 241 5 mb
14/02/1981 04:28:10 ‐15.025 ‐70.137 198.8 4.8 mb
03/02/1981 08:38:40 ‐11.051 ‐75.366 110.6 4.8 mb
25/01/1981 17:22:22 ‐10.217 ‐75.493 124 5.2 mb
21/01/1981 19:12:57 ‐10.502 ‐74.17 126 5.2 mb
17/12/1980 09:44:13 ‐14.836 ‐72.451 102 4.8 mb
14/12/1980 22:57:50 ‐11.12 ‐74.124 166 4.6 mb
16/11/1980 08:45:28 ‐10.51 ‐76.675 264 4.2 mb
12/11/1980 06:58:11 ‐13.347 ‐74.545 71 4.9 mb
05/11/1980 19:24:25 ‐15.931 ‐72.275 129 4.8 mb
29/06/1980 20:12:51 ‐15.362 ‐74.103 89 4.8 mb
18/04/1980 19:33:36 ‐14.765 ‐71.284 134 5.1 mb
10/04/1980 00:46:03 ‐11.611 ‐77.383 77 4.9 mb
07/03/1980 04:31:02 ‐13.782 ‐75.345 88 4.6 mb
16/01/1980 15:49:16 ‐14.512 ‐73.345 96.7 5.8 ms
27/12/1979 11:53:43 ‐15.132 ‐70.905 200 4.6 mb
27/12/1979 07:50:08 ‐14.682 ‐74.555 110 5 mb
19/12/1979 06:40:23 ‐14.504 ‐71.515 117 5.2 mb
07/12/1979 09:36:57 ‐13.35 ‐76.633 71 4.7 mb
21/08/1979 12:16:11 ‐15.822 ‐74.36 81 4.9 mb
10/08/1979 08:19:15 ‐11.534 ‐74.527 104 4.8 mb
01/08/1979 16:40:54 ‐11.085 ‐77.961 73 5.2 mb
06/07/1979 13:45:39 ‐15.075 ‐70.502 239 4.7 mb
16/06/1979 04:54:26 ‐15.615 ‐73.963 84 4.9 mb
15/06/1979 08:53:36 ‐12.171 ‐76.655 74 5.4 mb
31/05/1979 12:44:09 ‐10.539 ‐78.584 75 4.5 mb
26/05/1979 22:33:29 ‐14.926 ‐75.053 77 4.4 mb
22/05/1979 23:54:34 ‐15.716 ‐70.22 231 4.4 mb
21/05/1979 22:22:26 ‐15.425 ‐70.048 232.3 6.9 ms
25/04/1979 22:18:01 ‐15.189 ‐72.368 74 5 mb
19/01/1979 04:56:32 ‐13.569 ‐74.845 105 4.9 mb
08/01/1979 04:20:25 ‐14.849 ‐71.63 103 4.6 mb
26/12/1978 18:16:47 ‐14.474 ‐73.921 91 4.5 mb
23/12/1978 14:29:44 ‐14.76 ‐71.448 140 5.1 mb
19/12/1978 02:54:06 ‐10.257 ‐75.142 139 4.7 mb
01/09/1978 01:59:05 ‐11.15 ‐75.467 131 4.9 mb

AUXILIARES
29/07/1978 12:33:58 ‐11.595 ‐76.49 98 5 mb

29/07/1978 01:11:15 ‐14.824 ‐71.854 128 4.4 mb
03/07/1978 10:00:02 ‐11.132 ‐76.092 121 4.7 mb
24/06/1978 06:37:35 ‐14.903 ‐70.672 177 4.8 mb
18/06/1978 05:31:54 ‐11.008 ‐73.911 110 4.8 mb
23/05/1978 06:54:24 ‐15.853 ‐74.59 86 4.9 mb
27/04/1978 11:19:43 ‐12.705 ‐76.779 73 4.5 mb
17/04/1978 10:36:52 ‐10.332 ‐73.924 83 4.9 mb
14/04/1978 13:43:49 ‐15.628 ‐71.913 156 4.6 mb
17/03/1978 19:18:23 ‐10.671 ‐73.858 105 4.6 mb
10/03/1978 23:41:38 ‐13.258 ‐76.407 71 5.2 mb
21/01/1978 13:29:40 ‐13.02 ‐71.541 75 5.2 mb
31/12/1977 07:53:17 ‐15.411 ‐71.662 143.7 6.1 ms
24/11/1977 16:42:19 ‐15.153 ‐71.191 173 4.7 mb
05/05/1977 20:56:49 ‐10.585 ‐74.052 138 4.8 mb
02/05/1977 08:31:18 ‐15.22 ‐71.775 132 4.7 mb
19/01/1977 16:09:26 ‐14.166 ‐72.867 96 5 mb
22/12/1976 11:07:58 ‐15.321 ‐70.296 185 4.6 mb
15/12/1976 02:33:22 ‐14.997 ‐73.713 96 5 mb
28/10/1976 09:59:29 ‐15.086 ‐73.771 86 5.3 mb
23/10/1976 05:43:14 ‐15.627 ‐71.655 136 4.9 mb
16/10/1976 18:07:29 ‐15.719 ‐70.244 230 4.7 mb
14/09/1976 14:27:18 ‐15.372 ‐74.448 98 5 mb
17/08/1976 06:02:38 ‐15.982 ‐72.909 95 5.1 mb
05/08/1976 22:20:02 ‐15.836 ‐73.181 108 5.1 mb
28/05/1976 07:30:02 ‐15.186 ‐72.154 137 4.7 mb
23/05/1976 16:32:34 ‐10.574 ‐78.323 73.2 5.8 mb
10/05/1976 05:25:36 ‐14.775 ‐70.826 213 4.3 mb
06/05/1976 13:00:48 ‐14.582 ‐72.109 105 4.7 mb
08/03/1976 08:58:17 ‐15.526 ‐74.401 71 5.1 mb
29/02/1976 18:01:20 ‐13.343 ‐74.929 103 5.2 mb
09/02/1976 09:39:08 ‐14.9 ‐73.712 106 4.6 mb
20/01/1976 17:44:17 ‐15.655 ‐70.921 196 4.1 mb
05/01/1976 02:31:36 ‐13.288 ‐74.899 95 6 mb
11/12/1975 20:17:09 ‐11.596 ‐74.504 97.8 5.8 mb
28/11/1975 21:37:18 ‐15.275 ‐70.64 201 4.7 mb
23/10/1975 09:00:59 ‐15.97 ‐70.996 204 4.2 mb
06/09/1975 10:46:34 ‐10.466 ‐74.833 134 4.7 mb
11/08/1975 10:39:19 ‐11.804 ‐77.685 73.5 5.5 mb
15/06/1975 17:46:28 ‐15.71 ‐72.725 122 4.2 mb
07/05/1975 02:31:15 ‐14.902 ‐71.771 128 4.5 mb
19/04/1975 13:13:39 ‐14.804 ‐72.797 93 4.7 mb
12/04/1975 15:33:11 ‐14.831 ‐72.642 97.2 5.8 mb
10/04/1975 05:20:59 ‐14.62 ‐70.611 178 4.3 mb
21/02/1975 20:19:42 ‐14.713 ‐74.047 108 4.9 mb
23/01/1975 11:04:15 ‐15.374 ‐72.851 112 5.4 mb
23/01/1975 10:44:37 ‐15.552 ‐70.845 204 4.2 mb
19/01/1975 18:41:03 ‐15.788 ‐72.613 114 4.5 mb
17/12/1974 13:47:34 ‐14.054 ‐75.749 73 4.6 mb

AUXILIARES
07/11/1974 13:17:37 ‐15.414 ‐70.516 153 5.4 mb

31/10/1974 14:34:10 ‐15.061 ‐70.686 83 5.2 mb
26/10/1974 18:53:23 ‐14.936 ‐73.309 110 5.3 mb
11/10/1974 04:36:22 ‐14.52 ‐74.277 99 5.3 mb
08/10/1974 02:14:47 ‐14.624 ‐71.523 113 4.4 mb
06/10/1974 18:32:43 ‐15.298 ‐74.783 90 4.9 mb
17/08/1974 21:22:11 ‐12.657 ‐74.198 151 4.2 mb
15/08/1974 23:46:49 ‐15.625 ‐74.518 101 4.8 mb
27/07/1974 23:48:19 ‐10.155 ‐78.599 95 4.8 mb
26/07/1974 07:32:09 ‐12.597 ‐76.679 76 4.4 mb
24/07/1974 13:42:59 ‐15.328 ‐71.1 176 4.6 mb
16/07/1974 02:03:39 ‐15.727 ‐70.286 230 4.8 mb
12/07/1974 14:04:01 ‐11.956 ‐75.454 136 4.5 mb
20/06/1974 03:30:22 ‐10.624 ‐74.876 152 4.1 mb
24/05/1974 16:46:18 ‐11.645 ‐73.094 80 4.1 mb
17/05/1974 15:22:08 ‐11.194 ‐74.985 111.2 5.9 mb
11/05/1974 00:13:51 ‐15.513 ‐70.577 212 4 mb
02/05/1974 22:39:18 ‐14.826 ‐71.509 157 4.3 mb
27/04/1974 06:01:48 ‐15.016 ‐72.136 113.7 5.7 mb
14/03/1974 06:10:18 ‐12.634 ‐74.652 93 4.2 mb
06/02/1974 03:15:44 ‐10.97 ‐74.622 97 4.8 mb
05/01/1974 08:33:51 ‐12.35 ‐76.306 91.7 6.1 mb
11/11/1973 06:40:32 ‐15.328 ‐74.023 102 4.5 mb
25/10/1973 14:49:51 ‐13.483 ‐72.356 106 5 mb
23/10/1973 07:39:08 ‐14.505 ‐73.021 94 4 mb
29/07/1973 16:15:49 ‐14.327 ‐72.128 82 5.5 mb
09/07/1973 05:30:06 ‐15.726 ‐73.665 99 4.6 mb
21/06/1973 13:01:08 ‐15.906 ‐74.186 84 4.2 mb
30/05/1973 12:39:54 ‐14.062 ‐72.794 90 5.1 mb
19/05/1973 18:18:31 ‐15.575 ‐73.849 79 5.2 mb
29/04/1973 14:11:52 ‐15.251 ‐71.947 130 4.1 mb
25/04/1973 16:51:14 ‐10.827 ‐76.45 131 4.6 mb
12/03/1973 10:13:31 ‐15.882 ‐72.082 139 4.1 mb
06/03/1973 14:50:23 ‐15.255 ‐71.238 162 5.2 mb
05/03/1973 22:33:38 ‐14.699 ‐71.155 157 4.5 mb
03/03/1973 06:28:23 ‐14.935 ‐71.126 174 4.5 mb
01/02/1973 14:51:37 ‐12.913 ‐73.453 136 4 mb
15/01/1973 16:30:25 ‐15.7 ‐70.344 210 4.4 mb
15/10/1971 10:33:50 ‐14.183 ‐73.399 80 5.7 mb
10/06/1971 06:47:39 ‐10.812 ‐76.139 124.2 5.6 mb
11/08/1968 02:41:54 ‐15.174 ‐73.892 90.6 5.6 mb
14/06/1967 03:14:18 ‐14.947 ‐73.334 98.6 5.5 mb
19/07/1959 15:06:16 ‐15.087 ‐70.331 210.1 7.1 mb
29/06/1958 03:25:47 ‐15.59 ‐71.33 171 6.5 uk
26/02/1952 11:31:10 ‐14 ‐70.5 260 6.9 mb
21/08/1945 16:29:37 ‐10.5 ‐75 120 6.6 uk
29/02/1944 03:41:58 ‐14.227 ‐70.451 180.1 7.1 mb
16/02/1943 07:28:35 ‐15 ‐72 190 6.9 mb
21/09/1928 13:27:07 ‐14.954 ‐70.331 242.5 6.6 uk

AUXILIARES
Geographic Grid Search Earthquakes = 15
Latitude: 10.000S ‐ 12.000S
Longitude: 72.000W ‐ 80.000W
Date Range: 1900/01/01 to 2014/06/30
Depth Range: 301 ‐ 700
DATE TIME LATITUDE LONGITUDE DEPTH MAGNITUD MAGTYPE

14/06/2011 08:38:19 ‐10.281 ‐70.973 539.7 4.2 mb
23/04/2005 14:44:38 ‐10.224 ‐70.908 631.3 4.4 mb
05/04/2005 16:01:42 ‐10.467 ‐70.948 612.4 4.7 mb
27/12/1999 23:35:30 ‐10.521 ‐70.877 588 4.4 mb
17/10/1990 14:30:13 ‐11.032 ‐70.741 598.5 7 ms
05/10/1990 23:43:34 ‐10.955 ‐70.83 616.1 4.8 mb
19/09/1984 23:37:50 ‐10.912 ‐70.833 611.9 4.5 mb
28/07/1978 14:01:28 ‐10.194 ‐71.043 608 4.9 mb
05/05/1978 12:55:21 ‐10.241 ‐70.971 530 4.6 mb
09/04/1977 04:04:13 ‐10.06 ‐71.187 563.7 6 ms
18/07/1976 09:43:56 ‐10.23 ‐70.963 511 4.5 mb
31/08/1961 01:57:09 ‐10.339 ‐70.997 600.7 7.3 mb
31/08/1961 01:48:38 ‐10.699 ‐70.901 598.1 7 mb
19/08/1961 05:09:51 ‐10.833 ‐70.838 615.5 7.2 mb
04/09/1922 17:04:17 ‐10.83 ‐70.531 635.8 6.7 uk

AUXILIARES
Anexo 4: Salidas del Programa CRISIS

***************************************************************************************************************************************
Program : CRISIS2007 Ver 7.2
Run Title : Depósito de relaves Parco–Roca
Date : 07/07/2014
**************************************************************************************************************************************
MAXIMUM VALUES OF PARAMETERS SET IN THE PROGRAM
Attenuation Models : 50
Intensity levels : 100
Structural periods : 40
Number of regions : 400
Magnitudes in attenuation models : 20
Distances in attenuation models : 50
Subsources per region : 8000

VALUES OF PARAMETERS FOR THE PRESENT PROJECT
Number of regions or seismic sources : 20
Number of attenuation models : 3
Number of structural periods : 12
Number of intensity levels : 13
Number of magnitudes for integration : 20
Type of computation sites : Grid
Max. dist. of integration : 500.000
Min. distance/Triangle size ratio 5.000
Minimum triangle size (km) 5.000

INTENSITIES
I T(I) A0(I) AU(I) UNITS
1 0.00E+00 1.00E+00 1.50E+03 gals
2 7.50E‐02 1.00E+00 1.50E+03 gals
3 1.00E‐01 1.00E+00 1.50E+03 gals
4 2.00E‐01 1.00E+00 1.50E+03 gals
5 3.00E‐01 1.00E+00 1.50E+03 gals
6 4.00E‐01 1.00E+00 1.50E+03 gals
7 5.00E‐01 1.00E+00 1.50E+03 gals
8 7.50E‐01 1.00E+00 1.50E+03 gals
9 1.00E+00 1.00E+00 1.50E+03 gals
10 1.50E+00 1.00E+00 1.50E+03 gals
11 2.00E+00 1.00E+00 1.50E+03 gals
12 3.00E+00 1.00E+00 1.50E+03 gals

AUXILIARES
INITIAL GRID OF POINTS
Initial site longitude : ‐76.9100
Initial site latitude : ‐12.0800
Longitude increment : 0.5000
Latitude increment : 0.5000
No. of points in longitude : 4
No. of points in latitude : 4

ATTENUATION MODELS
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐
Model : 1 INTERFASE
Model type : 4 Built‐In model Youngs et al (1997)
Type of distance : 4 Closest distance to rupture area
Parameter 1 : 0 Interface
Parameter 2 : 0 Rock
Units coefficient : 1.0000

Values of parameters for different periods
Period Sigma0 Depth Truncation
1 Built‐in 0.000 0.000 No truncation
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐

Model : 2 INTRAPLACA
Parameter 1 : 1 Intraslab


AUXILIARES
--------------------------------------------------------------------------------------------------------
Model : 3 ATNCONTINENTAL_ROCA
Model type : 0 User model
No. of magnitudes : 12
Lower magnitude : 3.00
Upper magnitude : 8.50
No. of distances : 20
Lower distance : 50.00
Upper distance : 500.00

Period Sigma0 Depth Values of Sigma for different magnitudes (Only if Sigma_0=-1)
1 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
2 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
3 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
4 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
5 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
6 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
7 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
8 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
9 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
10 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
11 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
12 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
----------------------------------------------------------------------------------------------------------------------------
PROPERTIES OF THE SOURCES

-----------------------------------------------------------------------------------------------------------------------------
FUENTE 3
Poisson model
Attenuation model: INTERFASE
Number of vertex : 4
Long Lat Depth(km)
-81.0500 -8.9310 25.0000
-79.1560 -7.8340 50.0000
-75.9980 -13.9990 50.0000

AUXILIARES
-77.0280 -14.8110 25.0000
FUENTE 4
Poisson model
Long Lat Depth(km)
-77.0280 -14.8110 30.0000
-75.9980 -13.9990 75.0000
-72.9140 -16.3970 75.0000
-74.0630 -17.7680 30.0000
-75.6840 -16.5010 30.0000
FUENTE 8
Poisson model
Attenuation model: INTRAPLACA ROCA
Long Lat Depth(km)
-79.1560 -7.8340 50.0000
-78.4270 -7.3630 80.0000
-74.9960 -13.2180 80.0000
-75.9980 -13.9990 50.0000
FUENTE 9
Poisson model
Long Lat Depth(km)
-75.9980 -13.9990 80.0000
-74.9960 -13.2180 110.0000
-72.1600 -15.5430 130.0000
-72.9140 -16.3970 80.0000
FUENTE 12
Poisson model
Long Lat Depth(km)
-78.4270 -7.3630 80.0000
-77.1770 -6.5570 125.0000
-73.9730 -12.4210 125.0000
-74.9960 -13.2180 80.0000
FUENTE 13
Poisson model
Attenuation model: INTRAPLACA
Long Lat Depth(km)
-74.9960 -13.2180 110.0000
-73.5770 -12.1120 140.0000
-70.8920 -13.8630 135.0000
-72.1600 -15.4530 115.0000

AUXILIARES
FUENTE 15
Poisson model
Long Lat Depth(km)
-79.1560 -7.8340 25.0000
-78.0840 -7.2130 40.0000
-76.3400 -10.6700 40.0000
-74.7600 -13.1300 40.0000
-75.9980 -13.9990 25.0000
FUENTE 16
Poisson model
Long Lat Depth(km)
-75.9980 -13.9990 25.0000
-74.7600 -13.1300 50.0000
-70.1760 -15.2010 50.0000
-70.4340 -15.9470 50.0000
-69.1340 -17.7890 50.0000
-69.6410 -18.7210 25.0000
-71.4270 -17.5530 25.0000
FUENTE 19
Poisson model
Long Lat Depth(km)
-77.1430 -9.0790 35.0000
-74.4220 -7.9760 35.0000
-71.1700 -9.3300 35.0000
-72.4800 -11.4000 40.0000
-74.7600 -13.1300 40.0000
-76.3400 -10.6700 35.0000
FUENTE 20
Poisson model
Long Lat Depth(km)
-74.7600 -13.1300 40.0000
-72.4800 -11.4000 40.0000
-69.4000 -12.9660 40.0000
-70.1760 -15.2010 40.0000

AUXILIARES
DEFINITION OF LOCAL POISSONIAN SEISMICITY:
M0 = Threshold magnitude
LAMBDA = Expected number of events per unit time at M=Mo
BETA = Expected value of Beta
CBETA = Coefficient of variation of Beta
EMU = Untruncated expected value of the maximum magnitude
SMU = Untruncated standard deviation of the maximum magnitude
M1 = Lower limit of the maximum magnitude
M2 = Upper limit of the maximum magnitude
TEMU = Truncated expected value of the maximum magnitude
SIZE = Area/Length/No. of points
REGION M0 LAMBDA BETA CBETA EMU SMU M1 M2 TEMU SIZE LAMBDA NAME
001 4.600 8.68E+00 1.292 0.054 8.400 0.054 8.400 8.500 8.441 1.51E+05 5.77E-05 FUENTE 3
002 4.500 7.13E+00 1.672 0.054 8.400 0.054 8.400 8.500 8.441 8.29E+04 8.60E-05 FUENTE 4
003 4.300 3.75E+00 1.879 0.054 7.100 0.054 7.100 7.200 7.141 9.18E+04 4.09E-05 FUENTE 8
004 4.500 3.59E+00 2.070 0.054 7.800 0.054 7.800 7.900 7.841 5.65E+04 6.36E-05 FUENTE 9
005 4.100 3.10E+00 1.962 0.054 7.100 0.054 7.100 7.200 7.141 1.19E+05 2.60E-05 FUENTE 12
006 4.600 2.15E+00 2.079 0.054 7.500 0.054 7.500 7.600 7.541 7.75E+04 2.77E-05 FUENTE 13
007 4.400 7.82E-01 2.385 0.054 6.300 0.054 6.300 6.400 6.341 1.08E+05 7.22E-06 FUENTE 15
008 4.800 1.89E+00 2.977 0.054 6.900 0.054 6.900 7.000 6.941 1.71E+05 1.11E-05 FUENTE 16
009 4.800 2.59E+00 2.450 0.054 7.200 0.054 7.200 7.300 7.241 2.06E+05 1.25E-05 FUENTE 19
010 4.300 1.41E+00 2.010 0.054 6.900 0.054 6.900 7.000 6.941 1.25E+05 1.13E-05 FUENTE 20
NTENSITY LEVELS FOR FIXED RETURN PERIODS
NNP =Flag to show the kind of operation executed.

If NNP =0 then interpolation was executed
NNP =1 then extrapolation was executed
NNP =2 then value was impossible to calculate
FIXED RETURN PERIODS:

NT 5.000E+01 1.440E+02 4.750E+02 9.500E+02 2.500E+03 NNP
1 1.421E+02 1.962E+02 3.151E+02 3.924E+02 5.051E+02 00000
INTENSITY versus EXPECTED EXCEEDANCE RATE Intensity Ts=0

1.0000E+00 9.3199E+00
1.8394E+00 6.3795E+00
3.3834E+00 3.8854E+00
6.2233E+00 2.1171E+00
1.1447E+01 1.0438E+00
2.1056E+01 4.7049E-01
3.8730E+01 1.9419E-01
7.1239E+01 7.2543E-02
1.3104E+02 2.3767E-02
2.4103E+02 6.4218E-03
4.4335E+02 1.3210E-03
8.1549E+02 1.9243E-04
1.5000E+03 1.8827E-05

AUXILIARES
***************************************************************************************************************************************
Program : CRISIS2007 Ver 7.2
Run Title : Depósito de relaves Parco –Suelo
Date : 07/07/2014
**************************************************************************************************************************************
MAXIMUM VALUES OF PARAMETERS SET IN THE PROGRAM
Attenuation Models : 50
Intensity levels : 100
Structural periods : 40
Number of regions : 400
Magnitudes in attenuation models : 20
Distances in attenuation models : 50
Subsources per region : 8000

VALUES OF PARAMETERS FOR THE PRESENT PROJECT
Number of regions or seismic sources : 20
Number of attenuation models : 3
Number of structural periods : 12
Number of intensity levels : 13
Number of magnitudes for integration : 20
Type of computation sites : Grid
Max. dist. of integration : 500.000
Min. distance/Triangle size ratio 5.000
Minimum triangle size (km) 5.000

INTENSITIES
I T(I) A0(I) AU(I) UNITS
1 0.00E+00 1.00E+00 1.50E+03 gals
2 7.50E‐02 1.00E+00 1.50E+03 gals
3 1.00E‐01 1.00E+00 1.50E+03 gals
4 2.00E‐01 1.00E+00 1.50E+03 gals
5 3.00E‐01 1.00E+00 1.50E+03 gals
6 4.00E‐01 1.00E+00 1.50E+03 gals
7 5.00E‐01 1.00E+00 1.50E+03 gals
8 7.50E‐01 1.00E+00 1.50E+03 gals
9 1.00E+00 1.00E+00 1.50E+03 gals
10 1.50E+00 1.00E+00 1.50E+03 gals
11 2.00E+00 1.00E+00 1.50E+03 gals
12 3.00E+00 1.00E+00 1.50E+03 gals


AUXILIARES
INITIAL GRID OF POINTS
Initial site longitude : ‐76.9100
Initial site latitude : ‐12.0800
Longitude increment : 0.5000
Latitude increment : 0.5000
No. of points in longitude : 4
No. of points in latitude : 4

ATTENUATION MODELS
‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐
Model : 1 INTERFASE
Parameter 1 : 0 Interface

‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐

Model : 2 INTRAPLACA
Parameter 1 : 1 Intraslab


AUXILIARES
--------------------------------------------------------------------------------------------------------
Model : 3 ATNCONTINENTAL_SUELO
Model type : 0 User model
No. of magnitudes : 12
Lower magnitude : 3.00
Upper magnitude : 8.50
No. of distances : 20
Lower distance : 50.00
Upper distance : 500.00

Period Sigma0 Depth Values of Sigma for different magnitudes (Only if Sigma_0=-1)
1 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
2 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
3 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
4 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
5 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
6 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
7 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
8 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
9 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
10 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
11 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
12 -0.700 0.000 0.000 1.150 1.100 1.050 1.000 0.950 0.900 0.850 0.800 0.750 0.700 0.650 0.650
----------------------------------------------------------------------------------------------------------------------------
PROPERTIES OF THE SOURCES

-----------------------------------------------------------------------------------------------------------------------------
FUENTE 3
Poisson model
Long Lat Depth(km)
-81.0500 -8.9310 25.0000
-79.1560 -7.8340 50.0000
-75.9980 -13.9990 50.0000

AUXILIARES
-77.0280 -14.8110 25.0000
FUENTE 4
Poisson model
Long Lat Depth(km)
-77.0280 -14.8110 30.0000
-75.9980 -13.9990 75.0000
-72.9140 -16.3970 75.0000
-74.0630 -17.7680 30.0000
-75.6840 -16.5010 30.0000
FUENTE 8
Poisson model
Long Lat Depth(km)
-79.1560 -7.8340 50.0000
-78.4270 -7.3630 80.0000
-74.9960 -13.2180 80.0000
-75.9980 -13.9990 50.0000
FUENTE 9
Poisson model
Long Lat Depth(km)
-75.9980 -13.9990 80.0000
-74.9960 -13.2180 110.0000
-72.1600 -15.5430 130.0000
-72.9140 -16.3970 80.0000
FUENTE 12
Poisson model
Long Lat Depth(km)
-78.4270 -7.3630 80.0000
-77.1770 -6.5570 125.0000
-73.9730 -12.4210 125.0000
-74.9960 -13.2180 80.0000
FUENTE 13
Poisson model
Long Lat Depth(km)
-74.9960 -13.2180 110.0000
-73.5770 -12.1120 140.0000
-70.8920 -13.8630 135.0000
-72.1600 -15.4530 115.0000

AUXILIARES
FUENTE 15
Poisson model
Long Lat Depth(km)
-79.1560 -7.8340 25.0000
-78.0840 -7.2130 40.0000
-76.3400 -10.6700 40.0000
-74.7600 -13.1300 40.0000
-75.9980 -13.9990 25.0000
FUENTE 16
Poisson model
Long Lat Depth(km)
-75.9980 -13.9990 25.0000
-74.7600 -13.1300 50.0000
-70.1760 -15.2010 50.0000
-70.4340 -15.9470 50.0000
-69.1340 -17.7890 50.0000
-69.6410 -18.7210 25.0000
-71.4270 -17.5530 25.0000
FUENTE 19
Poisson model
Long Lat Depth(km)
-77.1430 -9.0790 35.0000
-74.4220 -7.9760 35.0000
-71.1700 -9.3300 35.0000
-72.4800 -11.4000 40.0000
-74.7600 -13.1300 40.0000
-76.3400 -10.6700 35.0000
FUENTE 20
Poisson model
Long Lat Depth(km)
-74.7600 -13.1300 40.0000
-72.4800 -11.4000 40.0000
-69.4000 -12.9660 40.0000
-70.1760 -15.2010 40.0000

AUXILIARES
DEFINITION OF LOCAL POISSONIAN SEISMICITY:
M0 = Threshold magnitude
LAMBDA = Expected number of events per unit time at M=Mo
BETA = Expected value of Beta
CBETA = Coefficient of variation of Beta
EMU = Untruncated expected value of the maximum magnitude
SMU = Untruncated standard deviation of the maximum magnitude
M1 = Lower limit of the maximum magnitude
M2 = Upper limit of the maximum magnitude
TEMU = Truncated expected value of the maximum magnitude
SIZE = Area/Length/No. of points
REGION M0 LAMBDA BETA CBETA EMU SMU M1 M2 TEMU SIZE LAMBDA NAME
001 4.600 8.68E+00 1.292 0.054 8.400 0.054 8.400 8.500 8.441 1.51E+05 5.77E-05 FUENTE 3
002 4.500 7.13E+00 1.672 0.054 8.400 0.054 8.400 8.500 8.441 8.29E+04 8.60E-05 FUENTE 4
003 4.300 3.75E+00 1.879 0.054 7.100 0.054 7.100 7.200 7.141 9.18E+04 4.09E-05 FUENTE 8
004 4.500 3.59E+00 2.070 0.054 7.800 0.054 7.800 7.900 7.841 5.65E+04 6.36E-05 FUENTE 9
005 4.100 3.10E+00 1.962 0.054 7.100 0.054 7.100 7.200 7.141 1.19E+05 2.60E-05 FUENTE 12
006 4.600 2.15E+00 2.079 0.054 7.500 0.054 7.500 7.600 7.541 7.75E+04 2.77E-05 FUENTE 13
007 4.400 7.82E-01 2.385 0.054 6.300 0.054 6.300 6.400 6.341 1.08E+05 7.22E-06 FUENTE 15
008 4.800 1.89E+00 2.977 0.054 6.900 0.054 6.900 7.000 6.941 1.71E+05 1.11E-05 FUENTE 16
009 4.800 2.59E+00 2.450 0.054 7.200 0.054 7.200 7.300 7.241 2.06E+05 1.25E-05 FUENTE 19
010 4.300 1.41E+00 2.010 0.054 6.900 0.054 6.900 7.000 6.941 1.25E+05 1.13E-05 FUENTE 20
NTENSITY LEVELS FOR FIXED RETURN PERIODS
NNP =Flag to show the kind of operation executed.

If NNP =0 then interpolation was executed
NNP =1 then extrapolation was executed
NNP =2 then value was impossible to calculate
FIXED RETURN PERIODS:

NT 5.000E+01 1.440E+02 4.750E+02 9.500E+02 2.500E+03 NNP
1 2.064E+02 2.843E+02 3.998E+02 4.771E+02 6.533E+02 00000
INTENSITY versus EXPECTED EXCEEDANCE RATE Intensity Ts=0

1.0000E+00 1.1552E+01
1.8394E+00 8.6277E+00
3.3834E+00 5.7395E+00
6.2233E+00 3.3912E+00
1.1447E+01 1.7881E+00
2.1056E+01 8.4873E-01
3.8730E+01 3.6491E-01
7.1239E+01 1.4179E-01
1.3104E+02 4.9139E-02
2.4103E+02 1.4673E-02
4.4335E+02 3.5319E-03
8.1549E+02 6.3235E-04
1.5000E+037.8652E-05

AUXILIARES

AUXILIARES
Anexo 5: Curvas de probabilidad de excedencia
1.00E+02
1.00E+01
1.00E+00
Probabilidad anual de Excedencia
1.00E‐01
1.00E‐02
1.00E‐03
1.00E‐04
YOUNG et al 1997_ROCA
YOUNG et al 1997 ‐ SUELO
1.00E‐05
1.00 10.00 100.00 1,000.00
Aceleración (gal)
Curva de probabilidad de excedencia para Tr=450 años (T=0s)

ESTUDIO DE FACTIBILIDAD Y DE ING
GENIERIA DE DET
TALLE A NIVEL DE
E
CONSTRUCCIÓN
S PARCO Y OBRASS
AUXILIARESS
Anexoo 6: Espeectros de
e peligroo uniform
me
Peligro
o Sismico Página. 110
0
AUXILIARES
ESPECTROS DE PELIGRO UNIFORME TR=2500 años
DEPÓSITO DE RELAVES PARCO
1400.00
Youngs et. Al. 1997 Suelo (P50)
1200.00
Youngs et. Al 1997 Roca (P50)
ACELERACIÓN ESPECTRAL (g)
1000.00
800.00
600.00
400.00
200.00
0.00
0.00 0.40 0.80 1.20 1.60 2.00 2.40 2.80 3.20 3.60 4.00
PERIODO (s)

ESTUDIO DE FA
ACTIBILIDAD Y DE INGEN
NIERIA DE DETALLE A NIVEL DE CONSTRUCCIÓN DEL NUEVO DEPÓSITO DE
D
RELAVES PA
ARCO Y OBRAS AUXILIAR
RES
Anexo 7: Espeectros de diseño genérrico
Peligrro Sismico Página. 112

ESTUDIO DE FA
ACTIBILIDAD Y DE INGEN
NIERIA DE DETALLE A NIVEL DE CONSTRUCCIÓN DEL NUEVO DEPÓSITO DE
D
RELAVES PA
ARCO Y OBRAS AUXILIAR
RES
Ane
exo 8: Especctros de disseño especíífico
Peligrro Sismico Página. 113

_________________________________________________________________________
INFORME TÉCNICO DE
GEOTECNIA
DOE RUN PERU S.R.L.
INGENIERIA DE DETALLE PARA EL RECRECIMIENTO DEL DEPOSITO DE

RELAVES CHACAPAMPA FASE II Y DISEÑO DEL NUEVO DEPOSITO DE
MATERIAL ESTERIL
PROYECTO Nº: OT- MI025-2014
INFORME TÉCNICO DE GEOTECNIA
Rev. 0
Revisión Hecho Por Descripción Fecha Revisado Aprobado

A C. Garcés Revisión Interna 22.08.2014 Cesar A. Francia L. B. Castillo B.
B C. Francia L. Revisión Interna 30.09.2014 Cesar A. Francia L. B. Castillo B.
0 C. Francia L. Informe Final 10.12.2014 Cesar A. Francia L. B. Castillo B.
COMENTARIOS DEL CLIENTE:
Gerente de Área: BORIS CASTILLO BENAVENTE
Coordinador de estudio: YOBANI CHAVEZ PORLLES
Diciembre, 2014
Ingeniería de Detalle Para El Recrecimiento del Depósito de Relaves Chacapampa

Fase II y Diseño del Nuevo Deposito de Material Estéril 1
INDICE
1.0 GENERALIDADES .................................................................................................................................. 3
1.1 INTRODUCCION .................................................................................................................................. 3
1.2 UBICACIÓN Y ACCESO ...................................................................................................................... 3
1.3 OBJETIVO DEL INFORME .................................................................................................................. 4
1.4 METODOLOGIA ................................................................................................................................... 4
2.0 GEOLOGIA LOCAL Y SISMICIDAD .................................................................................................. 5
2.1 GEOLOGIA LOCAL .............................................................................................................................. 5
2.2 SISMICIDAD ......................................................................................................................................... 6
3.0 INVESTIGACIONES GEOTECNICAS ................................................................................................. 6
3.1 Ubicación de Investigaciones.............................................................................................................. 6
3.1.1. Ubicación de Perforaciones Diamantinas ..................................................................................... 6
3.1.2. Ubicación de Calicatas ................................................................................................................... 7
3.2 Registro de Investigaciones ................................................................................................................ 8
3.2.1 Registro de Perforaciones Diamantinas ........................................................................................ 8
3.2.2 Registro de Calicatas ...................................................................................................................... 9
4.0 ENSAYOS DE CAMPO ......................................................................................................................... 11
4.1 Ensayos de Densidad y Humedad ..................................................................................................... 11
4.2 Ensayos de Permeabilidad de Campo ............................................................................................... 13
5.0 ENSAYOS DE LABORATORIO .......................................................................................................... 14
5.1 Ensayos de Laboratorio Estándar..................................................................................................... 15
5.2 Ensayos de Laboratorio Especiales .................................................................................................. 16
6.0 PERFIL ESTRATIGRAFICO ............................................................................................................... 19
6.1 Perfil Estratigráfico Ladera Inferior ................................................................................................ 19
6.2 Perfil Estratigráfico - Ladera Media y Superior ............................................................................... 22
7.0 EVALUACIÓN GEOTÉCNICA ........................................................................................................... 23
8.0 MODELO GEOTECNICO .................................................................................................................... 26
Relave Compactado Terraplén Material Inerte ......................................................................................... 26
8.1 Parámetros de Resistencia del Modelo Geotécnico .......................................................................... 27
9.0 CONCLUSIONES Y RECOMENDACIONES .................................................................................... 28
ANEXOS
ANEXO I. : REGISTROS DE EXPLORACION
ANEXO II. : ENSAYOS DE CAMPO
ANEXO III. : ENSAYOS DE LABORATORIOS
ANEXO IV. : PANEL FOTOGRAFICO

DOE RUN PERU S.R.L.
INGENIERIA DE DETALLE PARA EL RECRECIMIENTO DEL
DEPOSITO DE RELAVES CHACAPAMPA FASE II Y DISEÑO DEL
NUEVO DEPOSITO DE MATERIAL ESTERIL
INFORME TÉCNICO DE GEOTECNIA
1.0 GENERALIDADES
1.1 INTRODUCCION
La Unidad Minera Cobriza, perteneciente al grupo minero DOE RUN PERU S.R.L. ha
solicitado a Geoservice Ingeniería S.A.C, el estudio de la “ Ingeniería de Detalle para
el Recrecimiento del Depósito de Relaves Chacapampa Fase II y Diseño del Nuevo
Deposito de Material Estéril”. En este sentido, Geoservice Ingeniería S.A.C. en
coordinación con Doe Run Perú S.R.L., ha programado la ejecución de cinco (05),
calicatas, con la finalidad de conocer las condiciones geológicas y geotécnicas del
terreno de cimentación de las obras de ampliación del proyecto. Así mismo se presenta
en el siguiente informe, las investigaciones geotécnicas en profundad, perforaciones
diamantinas realizadas por Geoservice, en el 2010, ubicadas en el área de ampliación
del proyecto. También se describe la cimentación de la ladera inferior, donde
actualmente se estâ depositando los relaves deshumedecidos compactados.
1.2 UBICACIÓN Y ACCESO
El depósito de Chacapampa se encuentra emplazado en la ladera de la margen

izquierda del río Mantaro, a unos 150 metros de altura por encima del cauce, del rio
Mantaro. Está ubicada políticamente en el Distrito de San Pedro de Coris. Provincia de
Churcampa. Departamento y Región de Huancavelica.
Para acceder al área de estudio partiendo desde la ciudad de Lima se utiliza la vía
terrestre:

 Vía Terrestre: Siguiendo la Carretera Central: Lima – Huancayo – desviación
Imperial y desde la desviación Imperial, se sigue por una vía afirmada hasta la
Unidad Minera Cobriza.
Se detalla las distancias recorridas desde Lima a la Unidad Minera Cobriza:
Cuadro Nº 1. Distancia Recorridas al Proyecto desde Cuzco
Distancia Acumulada
Tramo Distancia (km) Carretera
(km)
Lima-Huancayo 310 Asfaltada 310.0
Huancayo-Desviación Imperial 50 Asfaltada 360.0
Desviación Imperial-Unidad
200 Afirmada 560.0
Minera Cobriza
1.3 OBJETIVO DEL INFORME
El presente informe tiene como objetivo, la caracterización de los materiales

conformantes de la cimentación y material de relleno y material del dique, del
recrecimiento del Deposito Chacapampa. Tal como:
 Caracterización geotécnica de la Cimentación, Dique de Arranque y Relaves
deshumedecidos
 Perfiles estratigráficos
 Modelo Geotécnico
 Parámetros de Resistencia
1.4 METODOLOGIA
Para cumplir con los objetivos del informe, de investigaciones geotécnicas se aplicara
la siguiente metodología:

 Investigación geotécnica superficial. Ejecución de Calicatas,
Trincheras y Ensayos de Densidad de Campo. Toma de Muestras
 Investigación geotécnica profunda. Perforaciones Diamantinas y

Ensayos Lefranc. Supervisadas por Geoservice (2010)
 Evaluación e interpretación de las investigaciones de Campo y

Ensayos de Laboratorio
 Informe Geotécnico
2.0 GEOLOGIA LOCAL Y SISMICIDAD
2.1 GEOLOGIA LOCAL
El recrecimiento del Depósito de Relaves Deshumedecidos “Chacapampa” se ubica

morfológicamente en la ladera izquierda del valle del río Mantaro, a una altitud
comprendida entre los 2,150 a 2,450 m.s.n.m. Actualmente, los depósitos del relave
deshumedecido se apoyan en la Ladera Inferior, sobre una prominencia rocosa
granítica elongada en el sentido E-O, perteneciente al granito de Cobriza.
La Ladera Media presenta depósitos coluviales, de pendientes, estables. La Ladera

Superior, por depósitos de escombros y al pie de la Ladera Superior por material
coluvial de gran espesor. Subyacen las rocas del grupo Tarma (Cs-t) y el granito de
Cobriza. La superficie de la plataforma tiene inclinación hacia el NE. El lado Oeste
está flanqueado por la ladera izquierda del valle, litológicamente está conformado por
pizarras, lutitas pizarrosas, lutitas arenosas y lutitas calcáreas (Grupo Tarma)
fuertemente tectonizadas; situación que ha propiciado un gran desarrollo de depósitos
de escombros de ladera con taludes de estabilidad precaria, afectados por una falla que
pone en contacto mutuo las rocas del grupo Tarma (Cs-t) con el granito Cobriza (Ps
Tr-g-c).

En términos generales se puede afirmar que la ladera media, es estable y la ladera
superior presenta regulares condiciones geológicas. El sector del talud superior del
lado oeste de esta plataforma está conformado por escombros de ladera
2.2 SISMICIDAD
La Norma Sismoresistente, E-030, del Reglamento Nacional de Construcción, ubica a

la zona de estudio, en la Zona 2, de sismicidad. El estudio de peligro sísmico, indica
una aceleración horizontal máxima de 0.32g para un periodo de retorno de 475 años.
Con sismos históricos, registrados en la escala de Mercalli modificada de IV a VII.
3.0 INVESTIGACIONES GEOTECNICAS
3.1 Ubicación de Investigaciones
3.1.1. Ubicación de Perforaciones Diamantinas
Para conocer la estratigrafía en profundidad, se toman las perforaciones diamatinas,

supervisadas por Geoservice, en el 2010, con influencia en el área del recrecimiento.
Se presenta la ubicación de las perforaciones diamantinas:
Cuadro Nº 2. Ubicación de las Perforaciones Diamantinas (2010)
Coordenadas Nivel Profundidad

Perforación Cota Prof. Ubicación
Freático Contacto
Diamantina Norte (m) Este (m) (msnm) (m)
(m) con roca (m)
Plataforma
P-1 8609550 568642 2140 31.10 N.E. 11.90
Inferior
Pie Talud
P-4 8609177 568160 2329 60.00 N.E. 6.00
Superior
Plataforma
P-5 8609369 568144 2297 60.00 N.E. 12.00
Talud Medio
NE: No Encontrado

3.1.2. Ubicación de Calicatas
Se presentan las ubicaciones de las calicatas ejecutadas:
Cuadro Nº 3. Ubicación de las Calicatas (Geoservice, 2014)
Coordenadas
Cota
Calicatas Prof. (m) Ubicación
(msnm)
Norte (m) Este (m)
Deposito
C-1 8609564 568408 2167 1.50
Relaves
Deposito
C-2 8609478 568538 2150 1.50
Relaves
Ladera
C-3 8609325 568208 2292 2.20
Media
Ladera
C-4 8609243 568131 2318 2.80
Superior
Ladera
C-5 8609257 567977 2333 2.80
Superior
Cuadro Nº 4. Ubicación de las Calicatas (Geoservice, 2010)
Coordenadas Cota
Calicatas Prof.(m) Ubicación
(msnm)
Norte Este
Plataforma
CA-7 8609575 568564 2141 1.40
Inferior
Plataforma
CA-8 8609175 568275 2296 1.90
Media Der
Plataforma
CA-9 8609265 568418 2304 1.80
Media Cen
Plataforma
CA-10 8609750 568359 2302 1.90
Media Izq
Plataforma
CA-11 8609570 568379 2329 1.80
Media Der
Plataforma
CA-12 8609600 568330 2323 2.0 Media.
Cen
CA-13 8609687 568271 2308 2.10 Plataforma

Coordenadas Cota
Calicatas Prof.(m) Ubicación
(msnm)
Norte Este
Media Izq.
Plataforma
CA-14 8609507 568369 2335 1.80
Media Der
Ladera
CA-15 8609583 568230 2327 2.00
Sup Cen
Ladera
CA-16 8609494 568246 2360 1.80
Sup Der
3.2 Registro de Investigaciones
Se presenta un cuadro resumen de las investigaciones realizadas:
3.2.1 Registro de Perforaciones Diamantinas
Se presenta la descripción de los suelos encontrados, conforme al sistema unificado de

clasificación de suelos. (S.U.C.S.):
Cuadro Nº 5. Registro Perforación P-1 (Geoservice, 2010)
Nivel Contacto con Tipo de

Prof. (m) Descripción RMR
Freático (m) Roca (m) Deposito
0.00-1.80 GC-GM N.E. --- --- Coluvial
1.80-11.90 GP-GM N.E. 11.90 --- Eluvial
11.90-31.10 Roca Granito N.E. 11.90 38-73 Basamento
N.E.: No Encontrado


0.00-1.00 GP-GM N.E. --- --- Coluvial
1.00-6.00 GP-GM N.E. --- --- Eluvial
6.00-47.4 SM (con gravas) N.E. --- --- Eluvial

Roca Ígnea Basamento
47.40-60.0 N.E. 47.4 TIPO IV
Intrusiva. Granito Rocoso
N.E.: No Encontrado

0.00-12.00 GP-GM N.E. --- --- Eluvial
12.00-50.60 Roca Pizarra N.E. 12.00 TIPO IV Eluvial
50.60-57.60 Roca Granito N.E. 12.00 TIPO V Eluvial

Basamento
47.40-60.00 Roca Granito N.E. 12.00 TIPO IV
Rocoso
N.E.: No Encontrado
3.2.2 Registro de Calicatas
Se presenta la descripción de los suelos encontrados, conforme al sistema unificado de

clasificación de suelos. (S.U.C.S.):

Cuadro Nº 8. Registro de Calicatas (Geoservice,2014)
Prof. Nivel
Tamaño Tipo de
Calicata Prof. (m) S.U.C.S. Contacto Freático Descripción
Máximo Deposito
Roca (m) (m)
C-1 0.00-1.50 ML N.E. N.E. Limo Arenoso --- Relave
C-2 0.00-1.50 ML N.E. N.E. Limo Arenoso --- Relave
Suelo
0.00-0.20 OL N.E. N.E. Limo Orgánico ---
Orgánico
C-3
SC Arena Arcillosa
0.20-2.20 2.20 N.E. 19” Coluvial
(con grava) con Grava
Suelo
0.00-0.30 OL N.E. N.E. Limo Orgánico ---
Orgánico
C-4
SM Arena Limosa
0.30-2.80 N.E. N.E. 4” Coluvial
(gravosa) Gravosa
Grava Mal
C-5 0.00-2.80 GP-GM N.E. N.E. Graduada con 6” Coluvial
Limo
Cuadro Nº 9. Registro de Calicatas (Geoservice,2010)
Prof.
Prof. Nivel Tipo de
Calicata S.U.C.S. Contacto Descripción
(m) Freático (m) Deposito
Roca (m)
1.00 GP N.E. N.E. Grava Mal Graduada Coluvial
CA-7
Grava Mal Graduada
1.40 GP-GM N.E. N.E. Coluvial
con Limo
Grava Mal Graduada
con Limo
CA-8
1.90 GM N.E. N.E. Grava Limosa Coluvial
Grava Mal Graduada

con Limo
CA-9
Arena Limosa
1.80 SC-SM N.E. N.E. Coluvial
Arcillosa

Grava Mal Graduada
con Limo
CA-10
Grava Bien Graduada
1.90 GW-GM N.E. N.E. Coluvial
con Limo
Grava Mal Graduada
con Limo
CA-11
Grava Bien Graduada
1.80 GW-GC N.E. N.E. Coluvial
con Arcilla
Grava Mal Graduada
con Limo
CA-12
Arena Limosa
2.00 SC-SM N.E. N.E. Coluvial
Arcillosa
Grava Mal Graduada
con Limo
CA-13
Grava Mal Graduada
con Limo
Grava Mal Graduada
con Limo
CA-14
Grava Mal Graduada
con Limo
Grava Mal Graduada
CA-15 1.00 GP-GM N.E. N.E. Coluvial
con Limo
N.E.: No Encontrado
4.0 ENSAYOS DE CAMPO
Los ensayos de campo ayudan a cuantificar la caracterización de los suelos estudiados.

Se realizaron los siguientes ensayos:
 Ensayos de Densidad de Campo y Calculo de Humedades
4.1 Ensayos de Densidad y Humedad
Se han realizado ensayos de densidad natural en las calicatas con el cálculo de las
humedades. El ensayo de densidad natural de campo fue realizado siguiendo la Norma
ASTM D 1557, y el cálculo de humedades siguiendo la Norma ASTM D 2216. A
continuación se presenta los resultados obtenidos:

Cuadro Nº 10. Ensayos “in situ” de Densidad de Campo (Geoservice,2014)
Densidad Densidad
Prof. Humedad Tipo de
Calicata Natural Seca
(m) (%) SUCS Deposito
(g/cm3) (g/cm3)
C-1 1.00 2.676 12.2 2.385 SM Relave
C-2 1.00 2.634 11.4 2.364 SM Relave
1.00 2.200 0.7 2.186 GP-GM Coluvial

C-3
2.00 2.209 0.6 2.195 GP-GM Coluvial
2.00 2.100 0.3 2.094 GW Coluvial
C-4
2.80 2.112 0.4 2.104 GW Coluvial
1.00 2.339 0.5 2.328 GP-GM Coluvial
C-5 2.00 2.315 0.8 2.296 GP-GM Coluvial
2.80 2.328 0.6 2.314 GP-GM Coluvial
Cuadro Nº 11. Ensayos “in situ” de Densidad de Campo (Geoservice,2010)

Densidad Natural
Prof. Humedad
Calicata SUCS Húmeda Seca
(m) Natural
(gr/cm3) (gr/cm3)
1.00 GP 2.21 2.15 3.08
CA-7
1.40 GP-GM 2.14 2.08 2.99
1.00 GP-GM 2.01 1.99 3.88
CA-8
1.90 GM 1.95 1.91 3.12
1.00 GP-GM 2.07 1.98 4.53
CA-9
1.80 SC-SM 2.15 2.06 4.25
1.00 GP-GM 1.95 1.86 4.67
CA-10
1.90 GW-GC 2.03 1.96 3.89
1.00 GP-GM 1.96 1.90 3.28
CA-11
1.80 GW-GC 2.08 2.02 3.24
1.00 GP-GM 1.97 1.89 4.06
CA-12
2.00 SC-SM 2.05 1.98 3.31

Densidad Natural
Prof. Humedad
(m) Natural
(gr/cm3) (gr/cm3)
1.00 GP-GM 1.98 1.91 3.79
CA-13
2.10 GP-GM 2.13 2.05 4.14
1.00 GP-GM 1.98 1.92 2.81
CA-14
1.80 GP-GM 2.14 2.07 3.34
CA-15 1.00 GP-GM 2.10 2.03 3.70
4.2 Ensayos de Permeabilidad de Campo
Los ensayos de permeabilidad realizados en las perforaciones diamantinas fueron del

tipo Lefranc con carga constante y carga variable, realizados en cada una de las
perforaciones, conforme al avance de la perforación en tramos de interés geotécnico.
En los siguientes cuadros se presentan un resumen de los resultados de las
permeabilidades calculadas en las perforaciones diamantinas:
Cuadro Nº 12. Ensayos “in situ” de Permeabilidad P-1 (Geoservice, 2010)
Permeabilidad
(cm/seg)
GP-GM -2
4.60-5.20 2.00x10 -----
(Depósito Eluvial)
Roca ígnea intrusiva, -3
11.40-13.00 3.52 x 10 TIPO III
granito
15.50-16.00 5.931 x 10 TIPO III
granito
17.00-18.00 1.885 x 10 TIPO III
granito
22.00-23.00 1.889x10 TIPO III
granito
27.5-28.00 3.505x10 TIPO III
granito

Permeabilidad
(cm/seg)
GP-GM
0.0-1.0 ---- -----
(Depósito coluvial)
GP-GM
1.0-6.0 4.785 x 10-4 -----
(Depósito eluvial)
SM con gravas
6.0-47.4 5.261 x 10-4 -----
(Depósito eluvial)
Roca ígnea intrusiva,
47.40-60.0 5.954 x 10-4 TIPO IV
granito
Permeabilidad
(cm/seg)
GP-GM
0.0-12.0 1.414 x 10-3 --------
(Depósito eluvial)
Roca Metamórfica,
12.0-50.6 1.985 x 10-3 TIPO IV
pizarra esquistosa
50.6-57.6 4.754 x 10-4 TIPO V
granito
57.6-60.0 1.020 x 10-3 TIPO IV
granito
5.0 ENSAYOS DE LABORATORIO
Se presenta la normatividad de los ensayos de laboratorio para caracterizar los suelos,

y determinar las propiedades físicas, con cuyos datos se elaboraron los perfiles
estratigráficos. Con las muestras disturbadas extraídas de las diferentes calicatas, se
realizaron los siguientes ensayos:

 Análisis Granulométrico por tamizado…………….....ASTM D 422
 Contenido de Humedad………………………………ASTM D 2216
 Limites de Consistencia…………….…………..…......ASTM D 4318
 Ensayo de Clasificación de Suelos………………..…..ASTM D 2487
 Peso Específico de Sólidos……………………………ASTM D 854
 Ensayo Proctor Modificado…………………………...ASTM D 1557
 Ensayo de Permeabilidad……………………………...ASTM D 2434
 Ensayo de Compresión Triaxial (U.U.)………….……ASTM D 2850
5.1 Ensayos de Laboratorio Estándar
Se presenta los ensayos de laboratorio realizados:
Cuadro Nº 15. Ensayos Estándar Cimentación (Geoservice,2014)
Granulometría por
Calicat Prof. Tamizado Tipo de
a (m)
 (%) IP (%) Gs SUCS
Material
% % %
Grava Arena Finos
C-1 1.50 -- 22.17 77.83 10.18 NP 3.614 ML Relave
C-2 1.50 1.65 24.54 73.81 6.63 NP --- ML Relave
SC
C-3 2.20 24.54 45.01 23.2 23.53 8.53 2.710 Coluvial
(con grava)
SM
C-4 2.80 34.61 44.08 12.38 5.48 NP 2.770 Coluvial
(gravosa)

Cuadro Nº 16. Ensayos Estándar Cimentación (Geoservice, 2010)
Granulometría por
Calicat Prof. Tamizado Tipo de
(%) IP (%) Gs SUCS
a (m) % % % Material
Grava Arena Finos
GP
CA-7 1.00 61.72 33.98 4.30 4.06 --- 2.731 Coluvial
(arenosas)
GM
CA-8 2.10 49.03 36.83 14.14 4.35 3.69 2.694 Coluvial
(con arena)
SC-SM
CA-9 2.00 41.62 43.55 14.83 3.72 5.84 2.697 Coluvial
(gravosa)
GW-GM
CA-10 1.40 47.62 40.20 12.18 3.66 3.24 2.695 Coluvial
(con arena)
CA-11 1.40 55.06 33.97 10.97 3.97 6.05 2.724 GW-GC Coluvial
SC-SM
CA-12 1.30 28.78 54.76 16.46 3.97 4.58 2.692 Coluvial
(con
: Humedad; IP: Índice Plástico; Gs: Peso Especifico de Sólidos

S.U.C.S.: Sistema Unificado de Clasificación de Suelos
5.2 Ensayos de Laboratorio Especiales
Se presenta los ensayos de laboratorio realizados:

 Cimentación
El material del Depósito de Chacapampa se apoyara en la plataforma inferior
sobre depósitos de relaves compactados y a partir del talud medio, hacia los
taludes superiores sobre depósitos coluviales.

Cuadro Nº 17. Ensayos de Resistencia C.U.-Cimentación-Deposito Coluvial
(Geoservice 2014)
Humedad  Seca
Calica Prof µ Cµ ’ C’
SUCS Ensayo Ensayo 2
ta (m) (°) (Kg/cm ) (°) (Kg/cm2)
(g/cm3) (g/cm3)
SC
C-3 2.20 2.19 2.18 31º 0.48 33º 0..42
(con gravas)
SM
C-4 2.80 2.10 2.09 41º 0.30 42º 0.28
(gravosa)
 Relave Compactado
El material de Relave deshumedecido en el Depósito Norte Norte, será
trasladado y colocado y compactado, en el recrecimiento del Depósito de
Chacapampa.
Cuadro Nº 18. Ensayos de Resistencia C.U.-Cimentación-Relleno Relaves

Compactados (Geoservice 2014)
Prof Humedad Ensayo  Seca Ensayo µ Cµ ’ C’

Calicata SUCS 2
.(m) (g/cm3) (g/cm3) (°) (Kg/cm ) (°) (Kg/cm2)
C-1 1.50 ML 2.377 2.120 29º 0.60 34º 0.20

Cuadro Nº 19. Ensayos de Resistencia C.U.-Material de Relave
Compactado (Geoservice 2010)
Humedad  Seca
µ Cµ ’ C’
Calicata SUCS Ensayo Ensayo 2
(°) (Kg/cm ) (°) (Kg/cm2)
(g/cm3) (g/cm3)
CR-9 GC 2.42 2.24 34º 70 35º 65
Cuadro Nº 20. Ensayos de Resistencia U.U.-Material de Relave

Densidad Densidad
µ Cµ
(°) (kg/cm2)
(g/cm3) (g/cm3)
CR-9 GC 2.42 2.24 42º 0.75
Cuadro Nº 21. Ensayo Proctor Modificado-Material de Relave

MDS OCH
Calicata SUCS
(g/cm3) (%)
CR-9 GC 2.248 8.45

Cuadro Nº 22. Ensayos de Permeabilidad-Material de Relave Compactado
(Geoservice 2010)
Densidad Permeabili
Tipo de Humedad Tipo de
Calicata S.U.C.S. Seca dad
Ensayo (%) Material
(g/cm3) (c/seg)
Carga -4
CR-9 GC 2.20 18.0 3.66x10 Relave
Variable
6.0 PERFIL ESTRATIGRAFICO
Se describe los estratos encontrados en la exploración de campo en correlación con los

ensayos de campo y laboratorio. Se distingue tres zonas geotécnicas:
 Ladera Inferior: La explanada donde actualmente se está depositando, el relave
deshumedecido compactado
 Ladera Media: Plataforma ubicada a mitad de ladera
 Ladera Superior: Taludes con depósitos de escombros y salientes de rocas
6.1 Perfil Estratigráfico Ladera Inferior
Actualmente la Ladera inferior o explanada, ha sido rellenada con relave

deshumedecido compactado, desde la superficie, cota topográfica 2150 msnm, hasta la
cota actual 2170 msnm., en un espesor de 20m. Las investigaciones realizadas en la
Ladera Inferior por Geoservice en el 2010, fueron tres (03) perforaciones diamantinas,
siete (07) calicatas, y dos líneas de refracción sísmica. Las velocidades Vp> 0.5 Km/s
de los ensayos de refracción sísmica, nos indican una buena resistencia de la
fundación, en conformidad con los ensayos de densidad y estratos encontrados en las
calicatas y perforaciones diamantinas. Se presenta la salida de las líneas de refracción
con el ploteo de las perforaciones diamantinas.

Grafico Nº1. Perfil Estratigráfico Línea Sísmica LGS-1.

Grafico Nº2. Perfil Estratigráfico de la Línea Sísmica LSG-2 y Perforaciones Diamantinas P-2 y P-3.

6.2 Perfil Estratigráfico - Ladera Media y Superior
La Ladera Media presenta, topográficamente una cuasi plataforma, y en la Ladera

Superior, taludes medianamente pronunciados. La Ladera Media presenta 12m, de
depósitos coluviales, conformados por gravas limosas mal graduadas (GP-GM),
provenientes de las laderas contiguas, en condiciones densas, con valores de densidad
de campo en promedio humedad=2.20 gr/cm3 y seca=2.10 gr/cm3, encontrados a nivel
de los 2 primeros metros. Por otro lado las permeabilidades medidas, por Geoservice,
en el 2010, en el depósito coluvial (4.785x10-4 cm/seg a 1.414 x 10-3 cm/seg), indican
un comportamiento de mediana permeabilidad. Subyace el depósito eluvial
proveniente de la meteorización de la roca “in situ”.
En la Ladera Superior, existen depósitos de escombros y salientes de rocas. La

perforación diamantina supervisada por Geoservice en el 2010, presenta un deposito
eluvial hasta tener contacto con el basamento rocoso a los 47.40m, en una roca ígnea
intrusiva, permeable, de clase TIPO III y el mapeo geológico indica por el lado
izquierdo la roca metamórfica pizarrosa esquistosa, de permeabilidad media y roca de
clase TIPO IV.
El recrecimiento del Depósito de Relaves Deshumedecidos de Chacapampa se

cimentará sobre depósitos coluviales de buena resistencia, de permeabilidad media y
de bajos niveles de compresibilidad.
Esta sección, ha sido elaborada, en base a la calicata C-1, C-2, C-3, C-4 y C-5
realizados por Geoservice en el 2014 y por las calicatas; CA-7, CA-8, CA-9, CA-
10,CA-11,CA-12,CA-13,CA-14,CA-15,CA-16 y las perforaciones P-4 y P-5.
Ejecutados por Geoservice en el 2010.

Fase II y Diseño del Nuevo Deposito de Material Estéril
22
7.0 EVALUACIÓN GEOTÉCNICA
Se presenta la evaluación geotécnica de la cimentación, donde se apoyara el

recrecimiento:
Cimentación
La fundación, es un deposito coluvial, con presencia de depósitos de escombros en la
ladera superior.
 Caracterización del Material de Cimentación: Los ensayos granulométricos, en los

depósitos coluviales, indican un porcentaje de boloneria: 5% a 10%, gravas: 28% a
61%, arenas: 33% a 54% y de finos: 4% a 16%, clasificados según S.U.C.S.; como
grava bien graduada con limos o arcillas y Gravas mal graduadas con limo o Arenas
limosas gravosas o Arenas arcillosas con gravas. Los componentes gravosos de la
cimentación, tienen forma subangular lo cual le confiere un mejor encaje, una mejor
trabazón y en consecuencia un mejor comportamiento resistente.
 Resistencia: Los ensayos triaxiales en muestras de arenas limosas gravosas

reproducidas a la densidad de campo, obtienen parámetros, totales de μ=48º y
Cμ=32 KPa, y parámetros efectivos ’=42º y C’=33 KPa indicando una buena
resistencia del material de cimentación
 Permeabilidad: Los ensayos de permeabilidad, realizados en laboratorio indican una

permeabilidad media (=3.4918x10-3 c/seg) y en las perforaciones P-4 y P-5,
(Geoservice, 2010) sobre el depósito coluvial ( =4.785x10-4 c/seg a 1.414x10-3 c/seg)
indican una permeabilidad media. En la roca fracturada, también se tiene una
permeabilidad Media (= 5.954x10-4 c/seg y 1.985x10-3 c/seg).

 Compresibilidad: El cálculo del Modulo Volumétrico (Mv), en base de eo=0.3209 y
ef=0.2789 para un esfuerzo =2 kg/cm2, se obtiene Mv=0.0159 cm2/kg, de acuerdo al
cuadro Nº23, presenta una compresibilidad baja.
Relave Compactado
El material conformante del recrecimiento del Depósito de Relaves Chacapampa, son
los relaves deshumedecidos en el Deshumedecedor Norte, trasladados y compactados.
Presentan las siguientes características:
 Los taludes serán impermeabilizados mediante una geomenbrana HDPE de

1.5mm, protegido con un geotextil de 300 cm2/gr
 Los relaves son compactados con humedades entre 8% a 10%
 El clima de la mina Cobriza, es seco y caluroso en la mayor parte del año
Estas características de los relaves compactados, permiten que el material del cuerpo
del dique, se encuentre con la humedad de compactación y sin la existencia de ser
consolidado por flujos de agua que lo atraviesen. Esta manera de operación, del
material de relave compactado, hace que trabaje con parámetros de resistencia totales
tanto para el caso estático como para el seudo estático.
 Caracterización del Material del Relave Compactado: Los ensayos

granulométricos, en el material del relave compactado, indican un porcentaje de
gravas nulo: 0.0%, arenas: 22% y 77 % de finos, con plasticidad nula y clasificados
según S.U.C.S.; como Limo con arenas. Con un alto peso especifico de partículas
solidas Gs=3.614, lo cual le confiere una alta densidad.
 Resistencia: Los ensayos triaxiales en muestras de limos arenoso y gravas arcillosas

reproducidas a la máxima densidad seca y optimo contenido de humedad, obtienen
parámetros, totales de μ=45º y Cμ=33 KPa, indicando una buena resistencia del
material del dique.

 Permeabilidad: Los ensayos de permeabilidad de laboratorio, realizados en muestras
del relave compactado, CR-9, obtienen una permeabilidad Media (=3.660x10-
4
cm/seg).
 Compresibilidad: El cálculo del modulo de compresibilidad volumétrica, (Mv),

realizado en la muestra de relave CR-9, viene dado por: eo=0.2234 y ef=0.2094, para
=2 kg/cm2, obteniéndose un Mv=0.0057 cm2/kg, indicando de acuerdo al cuadro
siguiente una baja compresibilidad.
Cuadro Nº 23. Coeficiente de Compresibilidad Volumétrica
Coeficiente de Compresibilidad Coeficiente de Compresibilidad

Compresibilidad Volumétrica Volumétrica
-1
Wv (0.001 KPa ) Wv ( cm2/kg)
<0.05 <0.005
Muy Baja
0.05-0.1 0.005-0.01
Baja
Media 0.1-0.3 0.01-0.03
Alta 0.3-1.5 0.03-0.15
>1.5 >0.15
Muy Alta
(Carter, 1983)

8.0 MODELO GEOTECNICO
Conforme al perfil estratigráfico, la evaluación geotécnica, y la experiencia del
consultor. Se presenta el siguiente modelo geotécnico, del perfil estratigráfico del
Recrecimiento del Depósito de Relaves Chacapampa.
Grafico Nº3. Modelo Geotécnico del Recrecimiento del Depósito

De Relaves Chacapampa
Deposito Coluvial Arena Limosa con Gravas
Relave Antiguo Basamento Rocoso
Relave Compactado Terraplén Material Inerte
Dique de Arranque Muro Suelo Reforzado

8.1 Parámetros de Resistencia del Modelo Geotécnico
En base al perfil estratigráfico, la evaluación geotécnica, ensayos de laboratorio, el

comportamiento del relave compactado y la experiencia del consultor en materiales
similares. Se presentan los parámetros de resistencia de la cimentación:
Cuadro Nº 24. Parámetros de Resistencia del Modelo Geotécnico
Densidad Estático Seudo Estatico
Condición Natural
(KN/m3) C’ (kPa) ’ Cµ (kPa) µ
Relave Antiguo 22 20 34º 60 29º
Relave
23 45 33º 45 33º
Compactado(1)
Deposito Coluvial 21 42 33º 48 32º
Arena Limosa con

20 0 37º 10 33º
Gravas
Dique de
21 15 35º 15 35º
Arranque (1)
Terraplén
20 10 33º 10 33º
Material Inerte (2)
Muro Suelo
18 10 38º 10 38º
Reforzado (3)
Basamento
24 165 21º 165 22º
Rocoso (4)
(1) Se ajustan por experiencia del consultor.
(2) Se usará como material de conformación el depósito coluvial ajustado por
degradación conservadoramente según experiencia del consultor.
(3) Datos obtenidos del fabricante del muro de suelo reforzado.
(4) Datos obtenidos del cálculo de RMR.

9.0 CONCLUSIONES Y RECOMENDACIONES
 El recrecimiento de Chacapampa, se apoyara en la plataforma inferior sobre depósitos

de relaves compactados y en la plataforma media y talud superior sobre depósitos
coluviales.
 En la plataforma inferior, la cimentación del recrecimiento es sobre rellenos de relaves
compactados con parámetros efectivos ’=34º y C’=0.20 kg/cm2.
 Los depósitos coluviales. Presentan buenos parámetros efectivos de laboratorio, (’=
33º y C’= 42 KPa, mediana permeabilidad y baja compresibilidad.
 Los depósitos coluviales donde se apoyara el recrecimiento del depósito de
Chacapampa, están conformados por gravas angulares y bolonerias. La forma angular
de las gravas y bolonerias, confieren un mejor encaje o trabazón, del depósito coluvial
frente a la solicitud de cargas.
 Las laderas superiores presentan depósitos de escombros y salientes de rocas en sus
taludes.
 Según las perforaciones diamantinas del 2010, el basamento rocoso se ubica en la
Ladera Media a 12m y al pie de la Ladera Superior a 47.4 m.
 Se presenta el modelo geotécnico del Recrecimiento del Depósito de Relaves
Chacapampa y sus parámetros de resistencia para el análisis de estabilidad.

Parámetros de Resistencia del Modelo Geotécnico
Densidad Estático Seudo Estatico
Condición Natural
(KN/m3) C’ (kPa) ’ Cµ (kPa) µ
Relave Antiguo 22 20 34º 60 29º
Relave Compactado 23 45 33º 45 33º
Deposito Coluvial 21 42 33º 48 32º
Arena Limosa con

20 0 37º 10 33º
Gravas
Dique de Arranque 21 15 35º 15 35º
Terraplen Material
20 10 33º 10 33º
Inerte
Muro Suelo
18 10 38º 10 38º
Reforzado
Basamento Rocoso 24 165 21º 165 22º
 Se recomienda el corte y eliminación de material suelto en el área del recrecimiento.

 Se recomienda cimentar como mínimo, 1m por debajo del nivel del terreno actual.

_________________________________________________________________________
ANEXO I
REGISTRO DE
EXPLORACIONES
_________________________________________________________________________
REGISTRO 2010
_________________________________________________________________________
Calicatas
ESTUDIO DEFINITIVO DEL DEPOSITO DE RELAVES CHACAPAMPA,
DEPOSITO DE RELAVES ZONA TUNEL Y
EXTENSION DEL TUNEL
Geoservice Ingeniería S.A.C. Doe Run Perú S.R.L.
REGISTRO DE EXCAVACION
Investigación : CALICATA Código : CA-1

Ubicación : CHACAPAMPA PLATAFORMA INFERIOR
Coordenada N : 8609648.047 Cliente : Doe Run Perú S.R.L. Fotografía de Calicata
Coordenada E : 568846.963 Consultor : Geoservice Ingeniería S.A.C.
Cota (msnm) : 2144.630 Elaborado por : Ing. David Peña
Ancho (m) : 1.30 Revisado por : Ing. José Armijo
Largo (m) : 1.70 Aprobado por : Ing. Cesar Francia
Profundidad (m) : 2.00
Nivel Freático : N.E
Fecha : Septiembre 2010
GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
0.00 - 0.50 m: Grava limosa, seca, suelta, beige rojizo, matriz

GM limosa, de baja plasticidad, las gravas son angulosas o
subangulosas, tamaño máximo de gravas 4", presencia de raices.
M-1 2.78 2.05 2.00 55 30 15
1.00
0.50 - 2.00 m: Gravas limosas mal graduadas, material seco,
medianamente denso, gris claro, matriz limosa con arena, de baja
GP-GM plasticidad, las gravas son angulosas a sub angulosas, tamaño
máximo de gravas 4-6", presencia de boloneria y bloques
aislados.
2.00 M-2 3.03 2.11 2.05 60 25 15
3.00
4.00
OBSERVACIONES:
Técnico Responsable Ingeniero Responsable

Geoservice Ingeniería S.A.C. Geoservice Ingeniería S.A.C.
EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds

GM limosa, de baja plasticidad, gravas angulosas, tamaño máximo de
gravas 4", presencia de raices.

1.00 M-1 3.20 2.09 2.03 70 20 10 medianamente denso, gris claro, matriz limosa con arena, de baja
aislados.
M-2 4.05 2.20 2.11 75 15 10
2.00
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
0.00 - 0.30 m: Grava limosa, seca, suelta, beige rojizo, matriz limosa, de
GM baja plasticidad, gravas angulosas, tamaño máximo de gravas 4",
presencia de raices.

1.00 M-1 3.06 1.94 1.89 70 20 10
aislados.
M-2 2.90 1.98 1.93 70 20 10
2.00
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
1.00 M-1 3.60 2.01 2.06 75 20 5 0.30 - 2.00 m: Gravas limosas mal graduadas, material seco,
aislados.
2.00 M-2 3.89 1.94 1.99 70 15 10
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
1.00 0.30 - 2.00 m: Gravas limosas mal graduadas, material seco,

M-1 3.55 2.05 1.98 70 20 10 medianamente denso, gris claro, matriz limosa con arena, de baja
aislados.
2.00 M-2 3.48 2.12 2.05 65 25 10
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
M-1 2.78 2.05 2.11 80 15 5
1.00 0.30 - 2.00 m: Gravas limosas mal graduadas, material seco,

aislados.
2.00 M-2 3.03 2.00 2.05 70 20 10
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
0.00
0 00 - 1.40
1 40 m: Gravas limosas,
limosas material seco,
seco medianamente
denso, gris claro, matriz limosa con arena, de baja plasticidad, las
GM
M-1 3.08 2.21 2.15 80 15 5 gravas son angulosas a sub angulosas, tamaño máximo de
gravas 4-6", presencia de boloneria y bloques aislados.
1.00
M-2 2.99 2.14 2.08 80 15 5
2.00
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL

Ubicación : CHACAPAMPA PLATAFORMA SUPERIOR

GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
0.30 - 1.90 m: Gravas mal graduadas limosas , material seco,

1.00
M-1 3.88 1.99 2.01 70 20 10
aislados.
M-2 3.12 1.91 1.95 70 20 10

2.00
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
M-1 4.53 2.07 1.98 65 25 10

0.30 - 1.80 m: Gravas mal graduadas limosas, material seco,
1.00 medianamente denso, gris claro, matriz limosa con arena, de baja
aislados.
M-2 4.25 2.15 2.06 70 20 10
2.00
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds

1.00
4.67 1.95 1.86 65 25 10 máximo de gravas 4-6", presencia de boloneria y bloques
M-1
aislados.
M-2 3.89 2.03 1.96 65 25 10

2.00
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds

GM limosa, de baja plasticidad, gravas angulosas, tamaño máximo de
gravas 4", presencia de raices.

aislados.
M-2 3.24 2.08 2.02 70 20 10
2.00
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
1.00 M-1 4.06 1.97 1.89 65 25 10 0.30 - 2.00 m: Gravas mal graduadas limosas, material seco,
aislados.
2.00 M-2 3.31 2.05 1.98 70 20 10
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
1.00 M-1 3.79 1.98 1.91 65 25 10 0.30 - 2.10 m: Gravas limosas mal graduadas, material seco,
aislados.
2.00
M-2 4.14 2.13 2.05 70 25 5
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
GM baja plasticidad, gravas angulosas o , tamaño máximo de gravas 4",
M-1 2.81 1.98 1.92 75 20 5 0.30 - 1.80 m: Gravas mal graduadas limosas, material seco,
1.00 medianamente denso, gris claro, matriz limosa con arena, de baja
aislados.
M-2 3.34 2.14 2.07 70 20 10
2.00
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
1.00 M-1 3.70 2.10 2.03 65 25 10 0.30 - 2.00 m: Gravas mal graduadas limosas, material seco,
aislados.
2.00 M-2 3.57 2.17 2.10 70 20 10
3.00
4.00
OBSERVACIONES:

EXTENSION DEL TUNEL


GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
GRÁFICO
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds

aislados.
M-2 3.94 2.12 2.04 70 20 10
2.00
3.00
4.00
OBSERVACIONES:

_________________________________________________________________________
Perforaciones
ESTUDIO DEFINITIVO DEL DEPOSITO DE RELAVES CHACAPAMPA
HOJA Nº 1 DE 4
REGISTRO DE PERFORACIÓN Nº: P - 1

ZONA : DEPOSITO DE RELAVES CHACAPAMPA INCLINACIÓN DEL SONDEO : VERTICAL SUPERVISADO POR : JOSE ARMIJO BARRIOS
UBICACIÓN : CHACAPAMPA - PLATAFORMA INFERIOR EQUIPO : LONGYEAR LY-44 REGISTRADO POR : JOSE ARMIJO BARRIOS
COORDENADAS : N: 8609936,968 AZIMUT DE SONDEO : APROBADO POR : CESAR FRANCIA LEON
E: 568861,377 NIVEL FREÁTICO : NO TIENE PERFORISTA : N. MAMANI / J. GRIJALBA
COTA DE BOCA (msnm) : 2139.543 FECHA DE INICIO : 20/09/2010 Nº DE CAJAS DE TESTIGO : 8
PROFUNDIDAD EJECUTADA (m) : 31.10 FECHA DE FINALIZACIÒN : 24/09/2010
GRADO DE ALTERACION, DUREZA
CLASIFICACION GEOMECANICA
OBTENCIÒN DE MUESTRAS
PERDIDA DE AGUA EN LA
PERMEABILIDAD K (cm/s)
TIPO Y Nº DE ENSAYO DE
CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
RECUPERACION R.Q.D. PARAMETROS DE
TESTIGOS
DESCRIPCION PERFIL (%) (%) SUELOS SPT
(m)
(m)
LITOLOGICA GEOLOGICO
20 40 60 80 20 40 60 80 20 40 60 80
0.00 - 1.80 m: Grava limosa arcillosa, color beige rojizo,

medianamente densa, finos de mediana plasticidad, gravas GM-
Q-co
1.00 tamaño máximo 1”, de formas subangulosas. Material GC
coluvial.
2.00
1
3.00
4.00
2.009 e -02
LFC - 01
5.00
HQ
1.80 - 11.90 m: Grava mal graduada, arenosa y algo limosa,

color plomizo, medianamente densa, finos poco plásticos,
GP-
gravas de tamaño máximo 2” y presencia aislada de Q-el
6.00 GM 2
guijarros y bolonería, de formas subangulosas a angulosas.
Material eluvial (suelo descompuesto in situ).
7.00
8.00
9.00 3
10.00

CIENCIAS DE LA TIERRA APLICADA A LA INGENIERIA
LFC : ENSAYO LEFRAN-CARGA CONSTANTE ALTERACION DE LA ROCA GRADO DE DUREZA DE LA ROCA ESPECIAMIENTO DE DISCONTINUIDADES
LFV : ENSAYO LEFRAN-CARGA VARIABLE A-1 ROCA NO ALTERADA C-1 MUY DURA F-1 POCO FRACTURADA (< 1 fract./m)
A-2 ROCA POCO ALTERADA C-2 DURA F-2 FRACTURADA ( 1-5 fract./m)
LEYENDA A-3 ROCA MODERADAMENTE ALTERADA C-3 MEDIO DURA F-3 MUY FRACTURADA ( 6-10 fract./m)
A-4 ROCA MUY ALTERADA C-4 LIGERAMENTE DURA F-4 EXTREM. FRACTURADA ( 11-20 fract./m)
Grava limosa arcillosa, beige A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
medianamente densa.
Grava mal graduada, arenosa,

algo limosa, plomiza,
medianamente densa
CLASIFICACION DE BIENIAWSKI 1989 (RMR-ROCK MASS RATING)
RMR 81-100 61-80 41-60 21-40 0-20
CALIDAD I II III IV V
DE LA
ROCA MUY
BUENA REGULAR MALA MUY MALA
BUENA
HOJA Nº 2 DE 4

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80

GP-
11.00 gravas de tamaño máximo 2” y presencia aislada de Q-el 3
GM
guijarros y bolonería, de formas subangulosas a angulosas.
Material eluvial (suelo descompuesto in situ)
12.00
3.521 e -03
x x x x x
LFC - 02
x x x x x x
x x x x x
A2 / C3 / F2
x x x x x x
RMR = 60
x x x x x
13.00 x x x x x x
x x x x x
x x x x x x
x x x x x
x x x x x x 4
14.00 x x x x x
x x x x x x
x x x x x
x x x x x x
x x x x x
A2 / C3 / F2-F3
15.00 x x x x x x
RMR = 53
HQ
x x x x x
x x x x x x
5.931 e -03
x x x x x
LFC - 03
11.90 - 31.10 m: Roca ignea intrusiva: granito; color
blanquecino en los tramos poco alterados y gris rosáceo en x x x x x x
PsTr-
16.00 los tramos más alterados, mayormente poco alteradas, de x x x x x g-c
mediana a poca fracturación, medianamente duros. Roca de x x x x x x
mediana a buena calidad geomecanica.
x x x x x
x x x x x x
x x x x x
17.00 x x x x x x
x x x x x
1.885 e -03
LFC - 04
x x x x x x
x x x x x
5
A2-A3 / C3 / F2-F3
x x x x x x
RMR = 43
18.00 x x x x x
x x x x x x
x x x x x
x x x x x x
x x x x x
19.00 x x x x x x
x x x x x
x x x x x x
x x x x x
RMR
x x x x x x
=38
6
20.00 x x x x x

Grava mal graduada, arenosa, A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
algo limosa, plomiza,
medianamente densa
x x x x x Granito, blanquecino, poco a

medianamente alterada,
x x x x fracturada, dura.
RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
HOJA Nº 3 DE 4

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
x x x x x x
x x x x x
x x x x x x
x x x x x
A3 / C3 / F3
RMR = 38
21.00 x x x x x x
x x x x x
x x x x x x
x x x x x
x x x x x x 6
22.00 x x x x x
x x x x x x
1.889 e -03
LFC - 05
x x x x x
x x x x x x
A2/ C3 / F3
RMR = 62
x x x x x
23.00 x x x x x x
x x x x x
x x x x x x
x x x x x
RMR = 49
x x x x x x
24.00 x x x x x
x x x x x x
x x x x x
x x x x x x
11.90 - 31.10 m: Roca ignea intrusiva: granito; color x x x x x
25.00 blanquecino en los tramos poco alterados y gris rosáceo en
x x x x x x PsTr-
HQ los tramos más alterados, mayormente poco alteradas, de
x x x x x g-c
mediana a poca fracturación, medianamente duros. Roca de
mediana a buena calidad geomecanica. x x x x x x 7
A3 / C3 / F3
x x x x x
x x x x x x
26.00 x x x x x
RMR = 53
x x x x x x
x x x x x
x x x x x x
x x x x x
27.00 x x x x x x
x x x x x
x x x x x x
3.505 e -03
x x x x x
LFC - 06
x x x x x x
28.00 x x x x x
x x x x x x
x x x x x
A2-A3/ C3 / F3
RMR = 58
x x x x x x
8
x x x x x
29.00 x x x x x x
x x x x x
A2/ C2-C3 /
x x x x x x
RMR = 73
x x x x x
F3
x x x x x x
30.00 x x x x x

x x x x x Granito, blanquecino, poco a A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
x x x x x fracturada, dura.

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
HOJA Nº 4 DE 4

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
11.90 - 31.10 m: Roca ignea intrusiva: granito; color
A2/ C2-C3 / F3
x x x x x x
blanquecino en los tramos poco alterados y gris rosáceo en
RMR = 73
x x x x x
los tramos más alterados, mayormente poco alteradas, de PsTr-
HQ x x x x x x 8
mediana a poca fracturación, medianamente duros. Roca de g-c
mediana a buena calidad geomecanica. x x x x x
31.00 FIN DE LA PERFORACION x x x x x x
32.00
33.00
34.00
35.00
36.00
37.00
38.00
39.00
40.00

x x x x x Granito, blanquecino, poco a A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
x x x x x fracturada, dura.

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ESTUDIO DEFINITIVO DEL DEPOSITO DE RELAVES CHACAPAMPA, DEPOSITO DE RELAVES
ZONA TUNEL Y EXTENSION DEL TUNEL
HOJA Nº 1 DE 6

UBICACIÓN : CHACAPAMPA - PLATAFORMA SUPERIOR EQUIPO : LONGYEAR LY-44 REGISTRADO POR : JOSE ARMIJO BARRIOS
E: 568380,562 NIVEL FREÁTICO : NO TIENE PERFORISTA : N. MAMANI
COTA DE BOCA (msnm) : 2329.104 FECHA DE INICIO : 03/10/2010 Nº DE CAJAS DE TESTIGO :
CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
0.00 - 1.00 m: Grava limosa arcillosa, color beige rojizo,

medianamente densa, finos de mediana plasticidad, gravas
tamaño máximo 1”, de formas subangulosas. Material
coluvial.
1.00
2.00
3.00

gravas de tamaño máximo 2” y presencia aislada de
guijarros y bolonería, principalmente de origen metamorfico:
pizarras, de formas subangulosas a angulosas. Material
4.00 eluvial (suelo descompuesto in situ).
5.00
HQ
1.132 e - 03
LFC - 01
6.00
7.00
6.00 - 47.40 m: Arena limosa con gravas, color beige rojizo

intenso, medianamente densa, finos de mediana plasticidad,
8.00 gravas tamaño máximo 1”, de formas subangulosas y con
presencia de aislada de guijarros y bolonería, principalmente
de origen ígneo: granito. Material eluvial (suelo
descompuesto in situ, probablemente por influencia de la
intrusión ígnea).
9.00
10.00

A-1 ROCA NO ALTERADA C-1 MUY DURA F-1 POCO FRACTURADA (< 1 fract./m)
Grava limosa arcillosa, beige A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
rojizo, medianamente densa.
Grava mal graduada, limosa y

algo arenosa, medianamente
densa. CLASIFICACION DE BIENIAWSKI 1989 (RMR-ROCK MASS RATING)
RMR 81-100 61-80 41-60 21-40 0-20
Arena limosa, con gravas,
medianamente densa.
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 2 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
11.00
4.785 e - 04
LFC - 02
3
12.00
13.00
14.00

HQ presencia de aislada de guijarros y bolonería, principalmente
2.536 e - 04
LFC - 03
intrusión ígnea).
4
16.00
17.00
18.00
19.00
20.00

Arena limosa, con gravas, A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
medianamente densa.

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 3 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
1.747 e - 04
LFC - 04
21.00
22.00
HQ
23.00
24.00
5.261 e - 04
LFC - 05
intrusión ígnea).
6
26.00
27.00
NQ
28.00
29.00
7
8.753 e - 04
LFC - 06
30.00

medianamente densa.

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 4 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
31.00
32.00
33.00
34.00

NQ presencia de aislada de guijarros y bolonería, principalmente 8
9.719 e - 05
LFC - 07
intrusión ígnea).
36.00
37.00
38.00
9
39.00
40.00

medianamente densa.

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 5 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
1.063 e - 04
LFC - 08
41.00
42.00
43.00

gravas tamaño máximo 1”, de formas subangulosas y con
44.00 de origen ígneo:
ígneo granito
granito. Material eluvial
el ial (suelo
(s elo
intrusión ígnea).
45.00 10
NQ
1.893 e - 04
LFC - 09
46.00
47.00
x x x x x
x x x x x x
48.00 x x x x x
x x x x x x
x x x x x
RMR = 41
A3/C4/F3
47.40 - 60.00 m: Roca intrusiva: granito; color blanquecino x x x x x x 11

PsTr-
rosaceo, alteradas, de mediana a poca fracturación, poco a x x x x x
g-c
49.00 medianamente duras. Roca de mala calidad geomecanica. x x x x x x
x x x x x
3.494 e - 04
LFC - 10
x x x x x x
x x x x x
x x x x x x
50.00 x x x x x

medianamente densa.
x x x x x Granito, blanquecino, alterada,

x x x x x fracturada, medianamente dura. CLASIFICACION DE BIENIAWSKI 1989 (RMR-ROCK MASS RATING)
RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 6 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
x x x x x x
x x x x x
x x x x x x
x x x x x
51.00 x x x x x x
x x x x x 11
x x x x x x
x x x x x
x x x x x x
52.00 x x x x x
x x x x x x
x x x x x
x x x x x x
x x x x x
53.00 x x x x x x
x x x x x
x x x x x x
x x x x x
x x x x x x
54.00 x x x x x
x x x x x x
6.338 e - 04
LFC - 11
x x x x x
x x x x x x
47.40 - 60.00 m: Roca intrusiva: granito; color blanquecino x x x x x 12
RMR = 41
A3/C4/F3
55.00 rosaceo, alteradas, de mediana a poca fracturación, poco a x x x x x x PsTr-
NQ
medianamente duras. Roca de mala calidad geomecanica. x x x x x g-c
x x x x x x
x x x x x
x x x x x x
56.00 x x x x x
x x x x x x
x x x x x
x x x x x x
x x x x x
57.00 x x x x x x
x x x x x
x x x x x x
x x x x x
x x x x x x
58.00 x x x x x
x x x x x x
x x x x x
x x x x x x
13
x x x x x
59.00 x x x x x x
x x x x x
5.954 e - 04
LFC - 12
x x x x x x
x x x x x
x x x x x x
60.00 FIN DE LA PERFORACION x x x x x

x x x x x Granito, blanquecino, alterada, A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
x x x x x fracturada, medianamente dura.

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 1 DE 6

E: 568365,429 NIVEL FREÁTICO : NO TIENE PERFORISTA : J. ASTUPUMA
CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
1.00
2.00 1
3.00
4.00
1.888 e - 03
LFC - 01
5.00 gravas de tamaño máximo 2” y presencia aislada de
HQ
eluvial (suelo descompuesto in situ).
2
6.00
7.00
8.00
3
9.00
1.414 e - 03
LFC - 02
10.00

Grava mal graduada, arenosa y A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
algo limosa, color plomizo,
medianamente densa

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 2 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80

11.00 gravas de tamaño máximo 2” y presencia aislada de
3
eluvial (suelo descompuesto in situ).
12.00
13.00
4
14.00
HQ
1.516 e - 03
LFC - 03
15.00
A3 / C3-C4 / F3-F4
12.00 - 50.60 m: Roca metamórfica: pizarra esquistosa
RMR = 33
16.00 intercaladas con areniscas de grano fino, color gris a gris
oscura, alterada, muy fracturada y medianamente dura, roca
de mala calidad geomecanica. Pequeña intrusión ígnea en
el tramo entre 21.00 a 21.60 m.
17.00
18.00
19.00
NQ
2.169 e - 03
LFC - 04
6
20.00

Grava mal graduada, arenosa y A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
algo limosa, color plomizo,
medianamente densa
Pizarra esquistosa intercaladas

con areniscas de grano fino,
gris, alterada
RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 3 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
21.00
x x x x x
PsTr-
x x x x x x g-c
x x x x x
6
22.00
23.00
24.00
2.455 e - 03
LFC - 05
A3 / C3-C4 / F3-F4
RMR = 33
25.00 intercaladas con calizas de grano fino, color gris a gris
NQ oscura, alterada, muy fracturada y medianamente dura, roca
7
26.00
27.00
28.00
8
29.00
1.985 e - 03
LFC - 06
30.00

Pizarra esquistosa intercaladas A-5 ROCA COMPLETAMENTE ALTERADA C-5 SUAVE F-5 FRAGMENTADA (>20 fract./m)
gris, alterada

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 4 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
8
31.00
32.00
33.00
34.00
A3 / C3-C4 / F3-F4
RMR = 33
1.745 e - 03
LFC - 07
36.00
37.00
10
38.00
39.00
1.063 e - 03
LFC - 08
11
40.00

gris, alterada

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 5 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
41.00
11
42.00
43.00
44.00
1.355 e - 03
LFC - 09
A3 / C3-C4 / F3-F4
RMR = 33
de mala calidad geomecanica. Pequeña intrusión ígnea en 12
46.00
47.00
48.00
13
49.00
1.258 e - 03
LFC - 10
50.00

gris, alterada

RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
HOJA Nº 6 DE 6

CLASIFICACION SUCS
Y FRACTURAMIENTO
ÌNDICE GEOLOGICO
DE PERFORACION
COLOR DEL AGUA

TIPO Y DIÁMETRO
PERMEABILIDAD
NIVLE FREATICO
REVESTIMIENTO
PERFORACIÒN
PROFUNDIDAD
DE RETORNO
Nº CAJAS DE
TESTIGOS
(m)
(m)
20 40 60 80 20 40 60 80 20 40 60 80
12.00 - 50.60 m: Roca metamórfica: pizarra esquistosa intercaladas con
RMR =
calizas de grano fino, color gris a gris oscura, alterada, muy fracturada y
33
medianamente dura, roca de mala calidad geomecanica. Pequeña intrusión
ígnea en el tramo entre 21.00 a 21.60 m.
13
x x x x x
51.00 x x x x x x
x x x x x
x x x x x x
x x x x x
x x x x x x
52.00 x x x x x
x x x x x x
x x x x x
x x x x x x
x x x x x
53.00 x x x x x x
x x x x x 14
x x x x x x
x x x x x
50.60 - 57.60 m: Roca ignea intrusiva: granito; color beige x x x x x x
F4
RMR = 35
5
rojizo intenso,
intenso completamente alterada,
alterada estremedamente
A5 / C5 / F
54.00 x x x x x
fracturada y descompuesta, suave. Material similar a un
suelo arenoso limoso con gravas aisladas. Roca de mala x x x x x x
4.754 e - 04
LFC - 11
calidad geomecanica. (suelo residual, formado por influencia x x x x x
de la intrusión ígnea). x x x x x x
x x x x x
55.00 x x x x x x
NQ
x x x x x
x x x x x x
x x x x x
x x x x x x
56.00 x x x x x
x x x x x x
x x x x x
x x x x x x
x x x x x
57.00 x x x x x x
15
x x x x x
x x x x x x
x x x x x
x x x x x x
58.00 x x x x x
x x x x x x
x x x x x
A3 / C3-C4 / F2
57.60 - 60.00 m: Roca ígnea intrusiva: granito; color x x x x x x

RMR = 42
blanquecino rosaceo, alteradas, de mediana a poca

fracturación, poco a medianamente duras. Roca de x x x x x
59.00 x x x x x x
mediana calidad geomecanica.
x x x x x
1.020 e - 03
LFC - 12
x x x x x x
x x x x x 16
x x x x x x
60.00 FIN DE LA PERFORACION x x x x x

gris, alterada
x x x x x Granito, blanquecino, alterada,

x x x x x fracturada, medianamente dura. CLASIFICACION DE BIENIAWSKI 1989 (RMR-ROCK MASS RATING)
RMR 81-100 61-80 41-60 21-40 0-20
DE LA
ROCA MUY
BUENA
ING SUPERVISOR
_________________________________________________________________________
REGISTRO 2014
MATERIAL ESTERIL
Investigación CALICATA Código : C-1

Ubicación DEPÓSITO DE RELAVES CHACAPAMAPA
Ancho (m) 1.00 Coordenada N 8609500 Cliente DOE RUN PERÚ S.R.L.
Largo (m) 1.00 Coordenada E 568500 Consultor Geoservice Ingenieria S.A.C.
Profundidad (m) 1.00 Cota (msnm) 2170 aprox. Elaborado por Tec. Gino Vasquez Meza
Nivel Freático No Encontrado Revisado por Ing. Cesar Francia
Fecha 21-jul-14 Aprobado por Ing. Boris Castillo
GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
Símbolo
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
M-1 12.2 2.6762 2.385 80 20 SM RELAVE. Arena limosa, en estado humedo, colo gris
oscuro, cementación fuerte, con plasticidad nula.
1.00
1.50
2.00
3.00
4.00
OBSERVACIONES: M-1: Muestra para ensayos de laboratorio. El ensayo de densidad se realizo en el vaso, que esta en pleno recrecimiento.
Panel Fotográfico

MATERIAL ESTERIL

Profundidad (m) 1.00 Cota (msnm) 2170 Elaborado por Tec. Gino Vasquez Meza
GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
Símbolo
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
M-1 11.4 2.634 2.364 80 20 SM RELAVE. Arena limosa, en estado humedo, colo gris
oscuro, cementación fuerte, con plasticidad nula.
1.00
1.50
2.00
3.00
4.00
OBSERVACIONES: M-1: Muestra para ensayos de laboratorio. El ensayo de densidad se realizo en el vaso, que esta en pleno recrecimiento.
Panel Fotográfico

MATERIAL ESTERIL

Profundidad (m) 2.20 Cota (msnm) 2295 Elaborado por Tec. R.Iván Garibay Cárdenas.
Nivel Freático No Encontrado Revisado por Ing. Cesar francia
GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
Símbolo
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
0.20
OL Suelo orgánico con presencia de raices.
1.00 0.7 2.200 2.186

COLUVIAL. Grava limosa mal graduada con arena y
45 40 15 GP-GM boloneria.,Seco , Color Beige, Gravas angulares, duras
TM=3". Boloneria 19". Presencia de Rocas a 2,20m
2.00 0.6 2.209 2.195
2.20
3.00
4.00
OBSERVACIONES: M-1: Muestra para ensayos de laboratorio.
Panel Fotográfico

MATERIAL ESTERIL

Profundidad (m) 2.80 Cota (msnm) 2325 Elaborado por Tec. Gino Vasquez Meza
GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
Símbolo
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
Suelo granular compuesto de grava con arena y limo con

OL
0.30 presencia de raices en estado húmedo.
1.00
Grava bien graduada con arena y boloneria. Seco, Color

M-1 60 37 3 GW gris, densa. Grava angulosa TM=3" , Limo con plasticidad
nula con resistencia muy baja al estado seco. Boloneria 4".
2.00 0.3 2.100 2.094
2.80 0.4 2.112 2.104
3.00
4.00
Panel Fotográfico

MATERIAL ESTERIL

Profundidad (m) 2.80 Cota (msnm) 2340 Elaborado por Tec. R.Iván Garibay Cárdenas.
Nivel Freático No Encontrado Revisado por Ing. Cesar francia
Fecha 21-jul-14 Aprobado por Ing.Boris Castillo
GRANULOMETRIA
PERMEABILIDAD
(%)
DENSIDAD
(gr/cm3)
(%) INDICE
(%) LIMITE
MUESTRA
PLASTICO
Símbolo
LIQUIDO
K (cm/s)
% GRAVA
% ARENA
PROF.
SUCS
% FINOS
HUMEDAD
(m)
DESCRIPCIÓN
Dh Ds
1.00 0.5 2.339 2.328

50 35 15 GP-GM
DEPOSITO COLUVIAL. Grava limosa mal graduada con

arena y boloneria. Seco. Color marron claro. Densa. Grava
angulosa TM=3". Boloneria en un 3%. TM=10".
2.00 0.8 2.315 2.296
2.80 0.6 2.328 2.314
3.00
4.00
Panel Fotográfico

_________________________________________________________________________
ANEXO II
ENSAYOS DE CAMPO
_________________________________________________________________________
ENSAYOS 2010
_________________________________________________________________________
DENSIDAD DE CAMPO
ESTUDIO DEFINITIVO DEL DEPOSITO DE
RELAVES CHACAPAMPA,
Geoservice Ingeniería S.A.C. EXTENSION DEL TUNEL Doe Run Perú S.R.L
LABORATORIO MECÁNICA DE SUELOS

Ubicación : Chacapampa / Tunel - Coris - Huancavelica Cliente : Doe Run Perú S.R.L.
Calicata : C-2 Consultor : Geoservice Ingenieria S.A.C
Fecha : 28-09-10 Elaborado por : Ing. David Peña
Revisado por : Ing. Jose Armijo
Aprobado por : Ing. César Fracia
ENSAYO DE DENSIDAD DE CAMPO

ASTM D 1556
CALICATA C-2 C-2
MUESTRA M-1 M-2
PROFUNDIDAD (m) 1,00 1,80
CLASIFICAION SUCS GM GM
1 Peso Equipo + Arena Inicial (gr) 6542,00 6738,00
2 Peso Equipo + Arena que queda (gr) 672,00 702,00
3 Peso Arena Empleada (1-2) (gr) 5870,00 6036,00
4 Peso Arena en Punta de Cono (gr) 1320,00 1320,00
5 Peso Arena del Hoyo (3-4) (gr) 4550,00 4716,00
6 Densidad de Arena Seca (gr) 1,360 1,360
7 Volumen de Hoyo (5/6) (gr/cm3) 3345,59 3467,65
8 Peso del Suelo (gr) 6992,00 7612,00
9 Peso Retenido en Tamiz 3/4" (gr) - -
10 Peso Retenido en Tamiz 3/4" y Nº4 (gr) - -
11 Peso Específico de Grava (gr/cm3) 0,00 0,00
12 % de Grava (9+10)/(8)
13 Peso del Suelo (8) (gr) 6992,00 7612,00
14 Volumen del Suelo (7) (cm3) 3345,59 3467,65
15 Densidad Húmeda (13/14) (gr/cm3) 2,09 2,20
CONTENIDO DE HUMEDAD
ASTM 2216
16 Peso Recipiente + Suelo Húmedo (gr) 111,10 99,30
17 Peso Recipiente + Suelo Seco (gr) 108,60 96,70
18 Peso del Agua (16-17) (gr) 2,50 2,60
19 Peso del Recipiente (gr) 30,40 32,50
20 Peso Suelo Seco (17-19) (gr) 78,20 64,20
21 Contenido de Humedad (18/20)*100 (%) 3,20% 4,05%
22 Densidad Seca (15/(100%+21))*100 (gr/cm3) 2,03 2,11
Observaciones y Comentarios:

RELAVES CHACAPAMPA,


ASTM D 1556
CALICATA C-3 C-3
MUESTRA M-1 M-2
8 Peso del Suelo (gr) 6958,00 7030,00
12 % de Grava (9+10)/(8)
13 Peso del Suelo (8) (gr) 6958,00 7030,00
ASTM 2216
18 Peso del Agua (16-17) (gr) 1,60 1,80

RELAVES CHACAPAMPA,


ASTM D 1556
CALICATA C-4 C-4
MUESTRA M-1 M-2
8 Peso del Suelo (gr) 8048,00 7992,00
12 % de Grava (9+10)/(8)
13 Peso del Suelo (8) (gr) 8048,00 7992,00
ASTM 2216
18 Peso del Agua (16-17) (gr) 4,00 1,90

RELAVES CHACAPAMPA,


ASTM D 1556
CALICATA C-5 C-5
MUESTRA M-1 M-2
8 Peso del Suelo (gr) 7546,00 8142,00
12 % de Grava (9+10)/(8)
13 Peso del Suelo (8) (gr) 7546,00 8142,00
ASTM 2216
18 Peso del Agua (16-17) (gr) 2,70 2,20

RELAVES CHACAPAMPA,


ASTM D 1556
CALICATA C-11 C-11
MUESTRA M-1 M-1
8 Peso del Suelo (gr) 7050,00 7454,00
12 % de Grava (9+10)/(8)
13 Peso del Suelo (8) (gr) 7050,00 7454,00
ASTM 2216
18 Peso del Agua (16-17) (gr) 3,30 3,90

RELAVES CHACAPAMPA,


ASTM D 1556
CALICATA C-12 C-12
MUESTRA M-1 M-2
8 Peso del Suelo (gr) 7198,00 7428,00
12 % de Grava (9+10)/(8)
13 Peso del Suelo (8) (gr) 7198,00 7428,00
ASTM 2216
18 Peso del Agua (16-17) (gr) 4,50 3,70

_________________________________________________________________________
GEOMECÁNICA
CÁLCULO DEL RMR

(Bieniaswski, 1989)
Proyecto : ESTUDIO DEFINITIVO DEL DEPOSITO DE RELAVES CHACAPAMPA P-1
Cliente : DOE RUN PERU S.R.L. UNIDAD MINERA COBRIZA
Tipo de Roca : Granito
Ubicación : Plataforma Inferior Chacapampa Profundidad : 11.90 a 13.80 m
RESISTENCIA A LA COMPRESIÓN SIMPLE
Valor de resistencia a la compresión simple : 50 Mpa VALOR Y/O RESISTENCIA ADOPTADO PUNTAJE
RESISTENCIA CALIDAD PUNTAJE 7
MATRIZ ROCOSA
Este valor se ha determinado usando: > 250 Mpa Muy alta 15

Ensayo de laboratorio (compresión simple) 250 - 100 Alta 12
Ensayo de laboratorio (carga puntual) 100 - 50 Media x 7
Martillo Schmidt sobre testigo 50 - 25 Baja 4
Martillo Schmidt sobre afloramiento rocoso x 25 - 5 2
Tablas (*) 5-1 Muy baja 1
< 1 Mpa 0
VALORIZACIÓN DE PARÁMETROS Q (según Barton, Lien y Lunden)
DESCRIPCIÓN VALOR PUNTAJE Observación PUNTAJE

Muy mala 0 a 25 3 Cuando RQD se reporta o es medido 13
RQD
Mala 25 a 50 6 como menor a 10, se le otorga un valor

Regular 50 a 75 x 13 nominal de 10
Buena 75 a 90 17
Excelente 90 a 100 20
VALORIZACIÓN DE PARAMETROS (LF)
DESCRIPCIÓN VALOR (m) PUNTAJE PUNTAJE

N DE
AS
Muy
y separadas
p > 2.00 20 8
SEPARACIÓN
DIACLASA
Separadas 2.00 - 0.60 15

Medianamente separadas 0.60 -0.20 10
Próximas 0.20 - 0.06 x 8
Muy próximas < 0.06 5
VALORIZACIÓN DE PARAMETROS
Longitud de la Abertura PUNTAJE

Rugosidad Relleno Alteración
DISCONTINUIDADES
discontinuidad (mm) 17
ESTADO DE LAS
<1m 6 Nada 6 Muy rugosa 6 Ninguno 6 Inalterada 6

1-3m 4 < 0.10 5 Rugosa x 5 Duro (< 5 mm) 4 Ligeramente alterada x 5
3 - 10 m x 2 0.10 - 1 x 3 Ligeramente rugosa 3 Duro (> 5 mm) x 2 Moderadamente alterada 3
10 - 20 m 1 1-5 1 Ondulada 1 Blando (<5mm) 2 Muy alterada 1
> 20 m 0 >5 0 Suave 0 Blando (>5mm) 0 Descompuesta 0
2 3 5 2 5
RELACIÓN: PRESIÓN DE CAUDAL POR PUNTAJE

DESCRIPCIÓN AGUA/TENSIÓN 10 m DE ESTADO GENERAL PUNTAJE 15
FLUJO DE AGUA
PRINCIPAL MAYOR TÚNEL
SECO 0 Nulo SECO x 15

LIGERAMENTE HÚMEDO 0 - 0.1 < 10 lt/min LIGERAMENTE HÚMEDO 10
HÚMEDO 0.1 - 0.2 10-25 lt/min HÚMEDO 7
GOTEANDO 0.2 - 0.5 25-125lt/min GOTEANDO 4
FLUYENDO > 0.5 >125 lt/min AGUA FLUYEMDO 0
CORRECCIÓN POR LA ORIENTACIÓN DE LAS DISCONTINUIDADES (F)
DIRECCIÓN Y PUNTAJE
TúnelesC Cimentaciones Taludes
BUZAMIENTO 0
Muy favorables 0 x 0 0
Favorables -2 -2 -2
Medias -5 -7 -25
Desfavorables -10 -15 -50
Muy desfavorables -12 -25 -60
#N/A 0 #N/A
CLASIFICACIÓN RMR OBTENIDA EN CAMPO
CLASE I II III IV V Valor del RMR 60

CALIDAD MUY BUENA BUENA MEDIA MALA MUY MALA
PUNTUACIÓN 100-81 80-61 x 60-41 40-21 < 20 Correlaciones del RMR
2
COHESIÓN (Kg/cm2) > 4 3 - 4 2 - 3 1 - 2 < 1 Cohesión ( C ) 3.00 Kg/cm
FRICCIÓN (φ) > 45 35 - 45 25 - 35 15 - 25 < 15 Ángulo de fricción 35.0 º
(Valores propuestos por Bieniawski)
CÁLCULO DEL RMR

(Bieniaswski, 1989)
MATRIZ ROCOSA

< 1 Mpa 0

x
RQD

Regular 50 a 75 13 nominal de 10
Buena 75 a 90 17

N DE
AS
Muyy separadas
p > 2.00 20 8
SEPARACIÓN
DIACLASA
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 x 8

DISCONTINUIDADES
ESTADO DE LAS

2 3 5 2 5

FLUJO DE AGUA

BUZAMIENTO 0
Favorables -2 -2 -2
Medias -5 -7 -25
#N/A 0 #N/A

2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
MATRIZ ROCOSA

< 1 Mpa 0

Muy mala 0 a 25 x 3 Cuando RQD se reporta o es medido 3
RQD

Buena 75 a 90 17

N DE
AS
Muyy separadas
p > 2.00 20 5
SEPARACIÓN
DIACLASA
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 8
Muy próximas < 0.06 x 5

DISCONTINUIDADES
ESTADO DE LAS

1-3m 4 < 0.10 5 Rugosa 5 Duro (< 5 mm) 4 Ligeramente alterada 5
3 - 10 m x 2 0.10 - 1 x 3 Ligeramente rugosa x 3 Duro (> 5 mm) 2 Moderadamente alterada x 3
10 - 20 m 1 1-5 1 Ondulada 1 Blando (<5mm) x 2 Muy alterada 1
2 3 3 2 3

FLUJO DE AGUA

BUZAMIENTO 0
Favorables -2 -2 -2
Medias -5 -7 -25
#N/A 0 #N/A

2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
MATRIZ ROCOSA

Ensayo de laboratorio (carga puntual) 100 - 50 Media 7
Martillo Schmidt sobre testigo 50 - 25 Baja x 4
< 1 Mpa 0

RQD

Buena 75 a 90 17

N DE
AS
Muyy separadas
p > 2.00 20 5
SEPARACIÓN
DIACLASA
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 8

DISCONTINUIDADES
ESTADO DE LAS

3 - 10 m x 2 0.10 - 1 x 3 Ligeramente rugosa 3 Duro (> 5 mm) 2 Moderadamente alterada x 3
10 - 20 m 1 1-5 1 Ondulada x 1 Blando (<5mm) x 2 Muy alterada 1
2 3 1 2 3

FLUJO DE AGUA

BUZAMIENTO 0
Favorables -2 -2 -2
Medias -5 -7 -25
#N/A 0 #N/A

PUNTUACIÓN 100-81 80-61 60-41 x 40-21 < 20 Correlaciones del RMR
2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
MATRIZ ROCOSA

< 1 Mpa 0

RQD

Buena 75 a 90 17

N DE
AS
Muyy separadas
p > 2.00 20 10
SEPARACIÓN
DIACLASA
Separadas 2.00 - 0.60 15

Medianamente separadas 0.60 -0.20 x 10
Próximas 0.20 - 0.06 8

DISCONTINUIDADES
ESTADO DE LAS

2 3 5 2 5

FLUJO DE AGUA

BUZAMIENTO 0
Favorables -2 -2 -2
Medias -5 -7 -25
#N/A 0 #N/A

PUNTUACIÓN 100-81 x 80-61 60-41 40-21 < 20 Correlaciones del RMR
2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
MATRIZ ROCOSA

< 1 Mpa 0

x
RQD

Buena 75 a 90 17

N DE
AS
Muyy separadas
p > 2.00 20 8
SEPARACIÓN
DIACLASA
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 x 8

DISCONTINUIDADES
ESTADO DE LAS

3 - 10 m x 2 0.10 - 1 x 3 Ligeramente rugosa x 3 Duro (> 5 mm) x 2 Moderadamente alterada x 3
2 3 3 2 3

FLUJO DE AGUA

BUZAMIENTO 0
Favorables -2 -2 -2
Medias -5 -7 -25
#N/A 0 #N/A

2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
MATRIZ ROCOSA

< 1 Mpa 0

x
RQD

Buena 75 a 90 17

N DE
AS
Muyy separadas
p > 2.00 20 8
SEPARACIÓN
DIACLASA
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 x 8

DISCONTINUIDADES
ESTADO DE LAS

1-3m x 4 < 0.10 5 Rugosa 5 Duro (< 5 mm) 4 Ligeramente alterada x 5
3 - 10 m 2 0.10 - 1 x 3 Ligeramente rugosa x 3 Duro (> 5 mm) x 2 Moderadamente alterada 3
4 3 3 2 5

FLUJO DE AGUA

BUZAMIENTO 0
Favorables -2 -2 -2
Medias -5 -7 -25
#N/A 0 #N/A

2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
MATRIZ ROCOSA

< 1 Mpa 0

RQD

Buena 75 a 90 17

N DE
AS
Muyy separadas
p > 2.00 20 8
SEPARACIÓN
DIACLASA
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 x 8

DISCONTINUIDADES
ESTADO DE LAS

1-3m x 4 < 0.10 5 Rugosa 5 Duro (< 5 mm) 4 Ligeramente alterada 5
3 - 10 m 2 0.10 - 1 x 3 Ligeramente rugosa x 3 Duro (> 5 mm) x 2 Moderadamente alterada x 3
4 3 3 2 3

FLUJO DE AGUA

BUZAMIENTO 0
Favorables -2 -2 -2
Medias -5 -7 -25
#N/A 0 #N/A

2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
MATRIZ ROCOSA

Martillo Schmidt sobre afloramiento rocoso 25 - 5 2
Tablas (*) x 5-1 Muy baja 1
< 1 Mpa 0

RQD

Buena 75 a 90 x 17

N DE
AS
Muyy separadas
p > 2.00 20 15
SEPARACIÓN
DIACLASA
Separadas 2.00 - 0.60 x 15

Próximas 0.20 - 0.06 8

DISCONTINUIDADES
ESTADO DE LAS

1-3m 4 < 0.10 5 Rugosa x 5 Duro (< 5 mm) x 4 Ligeramente alterada x 5
3 - 10 m x 2 0.10 - 1 x 3 Ligeramente rugosa 3 Duro (> 5 mm) 2 Moderadamente alterada 3
2 3 5 4 5

FLUJO DE AGUA

BUZAMIENTO 0
Favorables -2 -2 -2
Medias -5 -7 -25
#N/A 0 #N/A

PUNTUACIÓN 100-81 x 80-61 60-41 40-21 < 20 Correlaciones del RMR
2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
Tipo de Roca : Pizarra esquistosa
Ubicación : Plataforma Superior Chacapampa Profundidad : 47.40 a 60.00 m
MATRIZ ROCOSA

< 1 Mpa 0

RQD

Buena 75 a 90 17

ÓN DE
SAS
Muy separadas > 2.00 20 8

SEPARACIÓ
DIACLAS
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 x 8

DISCONTINUIDADES
ESTADO DE LAS

2 3 3 2 3

FLUJO DE AGUA

BUZAMIENTO -2
Muy favorables 0 0 0
Favorables -2 x -2 -2
Medias -5 -7 -25
#N/A -2 #N/A

2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
Ubicación : Plataforma Inferior Chacapampa Profundidad : 12.00 a 50,60 m
MATRIZ ROCOSA

< 1 Mpa 0

RQD

Buena 75 a 90 17

ÓN DE
SAS

SEPARACIÓ
DIACLAS
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 8

DISCONTINUIDADES
ESTADO DE LAS

2 3 3 2 3

FLUJO DE AGUA

BUZAMIENTO -7
Favorables -2 -2 -2
Medias -5 x -7 -25
#N/A -7 #N/A

2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
Ubicación : Plataforma Superior Chacapampa Profundidad : 50,60 a 57,60 m
MATRIZ ROCOSA

< 1 Mpa 0

RQD

Buena 75 a 90 17

ÓN DE
SAS

SEPARACIÓ
DIACLAS
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 x 8

DISCONTINUIDADES
ESTADO DE LAS

3 - 10 m x 2 0.10 - 1 3 Ligeramente rugosa 3 Duro (> 5 mm) 2 Moderadamente alterada 3
10 - 20 m 1 1-5 x 1 Ondulada x 1 Blando (<5mm) x 2 Muy alterada x 1
2 1 1 2 1

FLUJO DE AGUA

BUZAMIENTO -2
Medias -5 -7 -25
#N/A -2 #N/A

2
CÁLCULO DEL RMR

(Bieniaswski, 1989)
Ubicación : Plataforma Superior Chacapampa Profundidad : 57,60 - 60,00 m
MATRIZ ROCOSA

< 1 Mpa 0

RQD

Buena 75 a 90 17

ÓN DE
SAS

SEPARACIÓ
DIACLAS
Separadas 2.00 - 0.60 15

Próximas 0.20 - 0.06 x 8

DISCONTINUIDADES
ESTADO DE LAS

3 - 10 m x 2 0.10 - 1 3 Ligeramente rugosa x 3 Duro (> 5 mm) 2 Moderadamente alterada x 3
10 - 20 m 1 1-5 x 1 Ondulada 1 Blando (<5mm) x 2 Muy alterada 1
2 1 3 2 3

FLUJO DE AGUA

BUZAMIENTO -2
Medias -5 -7 -25
#N/A -2 #N/A

2
_________________________________________________________________________
PERMEABILIDAD
ENSAYO DE PERMEABILIDAD LEFRANC - NIVEL CONSTANTE

ÁREA : Depósito de Relaves Chacapampa SONDEO N° : P-01
UBICACIÓN : Chacapampa - Plataforma Inferior ENSAYO N° : 1
FECHA : 22-09-2010 HORA : 11:30 a.m. TRAMO DE ENSAYO (m) 4,60 a 5,20
ha : Prof. nivel freático (m) -

: Ángulo de inclinación de Sondeo 90
n : Sobrante del revestimiento (m) 0,00
S : Prof. del revestimiento (m) 4,60
C : Long. Total del revestimiento (m) 4,60
P : Profundidad del frente de perforación (m) 5,20
L : Longitud del bulbo de ensayo (cm) 60,00
Zn : Prof. agua a nivel constante (m) 0,00
D : Diámetro del bulbo de ensayo (cm) 9,56
H : Sobrecarga hidráulica (cm.) 490,00
: Sobrecarga hidráulica corregida (cm) 490,00
d : Diámetro interno del revestimiento (cm) 8,60
Con Nivel Freático
H = ha + n - Zn cm
TIPO DE ENSAYO: NIVEL CONSTANTE

REPRESENTACIÓN GRÁFICA
t (min) Q(l) ΔQ(l/min)
0 10 20 30 40 50 60 70 80 90 100
0 850,00 0,00 ΔQ (l/min)
0
1 910,00 60,00
2 975,00 65,00
3 1045,00 70,00
4 1120,00 75,00
5 1200,00 80,00 5
6 1288,00 88,00
T (min)
7 1376,00 88,00
8 1464,00 88,00
9 1552,00 88,00 10
10 1640,00 88,00
15
CÁLCULO DE COEFICIENTE DE PERMEABILIDAD
CÁLCULO DEL CAUDAL (Q) CÁLCULO DE PERMEABILIDAD (K)
CASO I si: L/D = 0 K = Q / (PI x D x H)

Nivel Constante Q = 88,00 l/min
CASO II si: L /D < = 2 K = Q / (2 x PI x D x H x (L/D + 0.25)^(0.5))
Q = 1466,67 cm3/seg
CASO III si: L/D > 2 K = Q x ln (2L/D) / (2 x PI x H x L)
De la relación L/D = 6,3 Por lo tanto, K es igual:

CASO III
K de Permeabilidad = 2,009E-02 cm / seg

OBSERVACIONES
No hay retorno de agua en la perforación. Se ingreso agua por 20 minutos y no saturo el tramo, se tomo la lectura del caudal de la bomba por espacio de 10 minutos mas. Por lo
que la permeabilidad debe ser mayor a 10-2 cm/seg.

FECHA : 22-09-2010 HORA : 3:30 p.m. TRAMO DE ENSAYO (m) 11,40 a 13,00

Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60 70 80
0 939,00 0,00 ΔQ (l/min)
0
1 989,00 50,00
2 1049,00 60,00
3 1114,00 65,00
4 1182,00 68,00
5 1252,00 70,00 5
6 1325,80 73,80
T (min)
7 1399,60 73,80
8 1473,40 73,80
9 1547,20 73,80 10
10 1621,00 73,80
15

Q = 1230,00 cm3/seg

CASO III

OBSERVACIONES


Con Nivel Freático
H = ha + n - Zn cm

t (min) Q(l) ΔQ(l/min) 0
0 10 20 30 40 50 60 70 80
0 770,00 0,00 ΔQ (l/min)
0
1 820,00 50,00
2 880,00 60,00
3 950,00 70,00
4 1022,00 72,00
5 1095,00 73,00 5
6 1170,00 75,00
T (min)
7 1245,00 75,00
8 1320,00 75,00
9 1395,00 75,00 10
10 1470,00 75,00
15

Q = 1250,00 cm3/seg

CASO III

OBSERVACIONES


Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50
0 952,30 0,00 ΔQ (l/min)
0
1 977,30 25,00
2 1005,30 28,00
3 1035,30 30,00
4 1070,30 35,00
5 1108,30 38,00 5
6 1149,20 40,90
T (min)
7 1190,10 40,90
8 1231,00 40,90
9 1271,90 40,90 10
10 1312,80 40,90
15

Q = 681,67 cm3/seg

CASO III

OBSERVACIONES


Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60
0 1332,00 0,00 ΔQ (l/min)
0
1 1367,00 35,00
2 1405,00 38,00
3 1445,00 40,00
4 1490,00 45,00
5 1540,00 50,00 5
6 1593,20 53,20
T (min)
7 1646,40 53,20
8 1699,60 53,20
9 1752,80 53,20 10
10 1806,00 53,20
15

Q = 886,67 cm3/seg

CASO III

OBSERVACIONES


Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60 70 80 90
0 494,55 0,00 ΔQ (l/min)
0
1 554,55 60,00
2 619,55 65,00
3 689,55 70,00
4 764,55 75,00
5 842,55 78,00 5
6 921,20 78,65
T (min)
7 999,85 78,65
8 1078,50 78,65
9 1157,15 78,65 10
10 1235,80 78,65
15

Q = 1310,83 cm3/seg

CASO III

OBSERVACIONES

UBICACIÓN : Chacapampa - Plataforma Superior ENSAYO N° : 1

Con Nivel Freático
H = ha + n - Zn cm

0 2 4 6 8 10
0 111,00 0,00 ΔQ (l/min)
0
1 115,50 4,50
2 121,00 5,50
3 127,00 6,00
4 134,00 7,00
5 141,50 7,50 5
6 149,50 8,00
T (min)
7 157,50 8,00
8 165,50 8,00
9 173,50 8,00 10
10 181,50 8,00
15

Q = 133,33 cm3/seg

CASO III

OBSERVACIONES
REALIZADO POR: V° B° SUPERVISOR
PROPIETARIO SUPERVISOR CONTRATISTA



Con Nivel Freático
H = ha + n - Zn cm

0 1 2 3 4 5 6 7 8
0 213,00 0,00 ΔQ (l/min)
0
1 216,00 3,00
2 220,00 4,00
3 224,50 4,50
4 230,00 5,50
5 236,00 6,00 5
6 243,00 7,00
T (min)
7 250,00 7,00
8 257,00 7,00
9 264,00 7,00 10
10 271,00 7,00
15

Q = 116,67 cm3/seg

CASO III

OBSERVACIONES


FECHA : 11-10-2010 HORA : 15:00 h TRAMO DE ENSAYO (m) 15,00 a 16,00

Con Nivel Freático
H = ha + n - Zn cm

t (min) Q(l) ΔQ(l/min) 0
0 1 2 3 4 5 6
0 425,00 0,00 ΔQ (l/min)
0
1 428,00 3,00
2 431,50 3,50
3 435,00 3,50
4 439,00 4,00
5 443,50 4,50 5
6 448,50 5,00
T (min)
7 453,50 5,00
8 458,50 5,00
9 463,50 5,00 10
10 468,50 5,00
15

Q = 83,33 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

t (min) Q(l) Q(l/min)
0 1 2 3 4 5
0 747,00 0,00 Q (l/min)
0
1 747,50 0,50
2 750,00 2,50
3 753,00 3,00
4 756,50 3,50
5 760,50 4,00 5
6 764,80 4,30
T (min)
7 769,10 4,30
8 773,40 4,30
9 777,70 4,30 10
10 782,00 4,30
15

Q = 71,67 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 2 4 6 8 10 12 14 16
0 124,00 0,00 Q (l/min)
0
1 130,00 6,00
2 140,00 10,00
3 152,00 12,00
4 165,00 13,00
5 180,00 15,00 5
6 195,00 15,00
T (min)
7 210,00 15,00
8 225,00 15,00
9 240,00 15,00 10
10 255,00 15,00
15

Q = 250,00 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 5 10 15 20 25 30 35
0 358,00 0,00 Q (l/min)
0
1 378,00 20,00
2 399,00 21,00
3 424,00 25,00
4 450,00 26,00
5 478,00 28,00 5
6 508,00 30,00
T (min)
7 538,00 30,00
8 568,00 30,00
9 598,00 30,00 10
10 628,00 30,00
15

Q = 500,00 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 1 2 3 4 5
0 114,00 0,00 Q (l/min)
0
1 114,80 0,80
2 115,80 1,00
3 116,90 1,10
4 119,90 3,00
5 123,40 3,50 5
6 127,40 4,00
T (min)
7 131,40 4,00
8 135,40 4,00
9 139,40 4,00 10
10 143,40 4,00
15

Q = 66,67 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

t (min) Q(l) Q(l/min) 0
0 1 2 3 4 5 6
0 150,00 0,00 Q (l/min)
0
1 153,00 3,00
2 156,50 3,50
3 160,50 4,00
4 165,00 4,50
5 169,70 4,70 5
6 174,70 5,00
T (min)
7 179,70 5,00
8 184,70 5,00
9 189,70 5,00 10
10 194,70 5,00
15

Q = 83,33 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 2 4 6 8 10 12
0 358,00 0,00 Q (l/min)
0
1 363,00 5,00
2 369,00 6,00
3 376,50 7,50
4 384,50 8,00
5 393,50 9,00 5
6 403,50 10,00
T (min)
7 413,50 10,00
8 423,50 10,00
9 433,50 10,00 10
10 443,50 10,00
15

Q = 166,67 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 5 10 15 20 25
0 658,00 0,00 Q (l/min)
0
1 668,00 10,00
2 680,00 12,00
3 695,00 15,00
4 712,00 17,00
5 730,00 18,00 5
6 750,00 20,00
T (min)
7 770,00 20,00
8 790,00 20,00
9 810,00 20,00 10
10 830,00 20,00
15

Q = 333,33 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50
0 25,00 0,00 Q (l/min)
0
1 50,00 25,00
2 80,00 30,00
3 112,00 32,00
4 147,00 35,00
5 184,00 37,00 5
6 224,00 40,00
T (min)
7 264,00 40,00
8 304,00 40,00
9 344,00 40,00 10
10 384,00 40,00
15

Q = 666,67 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50
0 525,00 0,00 Q (l/min)
0
1 552,00 27,00
2 582,00 30,00
3 615,00 33,00
4 650,00 35,00
5 688,00 38,00 5
6 729,00 41,00
T (min)
7 770,00 41,00
8 811,00 41,00
9 852,00 41,00 10
10 893,00 41,00
15

Q = 683,33 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 2 4 6 8 10 12
0 147,00 0,00 Q (l/min)
0
1 150,00 3,00
2 155,00 5,00
3 163,00 8,00
4 172,00 9,00
5 182,00 10,00 5
6 193,00 11,00
T (min)
7 204,00 11,00
8 215,00 11,00
9 226,00 11,00 10
10 237,00 11,00
15

Q = 183,33 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 5 10 15 20
0 357,00 0,00 Q (l/min)
0
1 360,00 3,00
2 365,00 5,00
3 375,00 10,00
4 387,00 12,00
5 402,00 15,00 5
6 419,00 17,00
T (min)
7 436,00 17,00
8 453,00 17,00
9 470,00 17,00 10
10 487,00 17,00
15

Q = 283,33 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 5 10 15 20 25 30
0 657,00 0,00 Q (l/min)
0
1 667,00 10,00
2 687,00 20,00
3 709,00 22,00
4 734,00 25,00
5 760,50 26,50 5
6 788,50 28,00
T (min)
7 816,50 28,00
8 844,50 28,00
9 872,50 28,00 10
10 900,50 28,00
15

Q = 466,67 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60
0 114,00 0,00 Q (l/min)
0
1 130,00 16,00
2 150,00 20,00
3 175,00 25,00
4 200,00 25,00
5 230,00 30,00 5
6 280,00 50,00
T (min)
7 330,00 50,00
8 380,00 50,00
9 430,00 50,00 10
10 480,00 50,00
15

Q = 833,33 cm3/seg

CASO III

OBSERVACIONES
No hay retorno de agua en la perforación. Se ingreso agua por 20 minutos y no
saturo el tramo, se tomo la lectura del caudal de la bomba por espacio de 10 minutos REALIZADO POR: V° B° SUPERVISOR
mas. Por lo que la permeabilidad debe ser mayor a 10-3 cm/seg.



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60 70 80
0 555,00 0,00 Q (l/min)
0
1 600,00 45,00
2 645,00 45,00
3 695,00 50,00
4 755,00 60,00
5 820,00 65,00 5
6 890,00 70,00
T (min)
7 960,00 70,00
8 1030,00 70,00
9 1100,00 70,00 10
10 1170,00 70,00
15

Q = 1166,67 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60 70 80
0 347,00 0,00 Q (l/min)
0
1 377,00 30,00
2 410,00 33,00
3 445,00 35,00
4 495,00 50,00
5 555,00 60,00 5
6 623,00 68,00
T (min)
7 691,00 68,00
8 759,00 68,00
9 827,00 68,00 10
10 895,00 68,00
15

Q = 1133,33 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60 70 80
0 57,00 0,00 Q (l/min)
0
1 102,00 45,00
2 152,00 50,00
3 202,00 50,00
4 260,00 58,00
5 320,00 60,00 5
6 392,00 72,00
T (min)
7 464,00 72,00
8 536,00 72,00
9 608,00 72,00 10
10 680,00 72,00
15

Q = 1200,00 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60
0 747,00 0,00 Q (l/min)
0
1 788,00 41,00
2 831,00 43,00
3 875,00 44,00
4 922,00 47,00
5 970,00 48,00 5
6 1020,00 50,00
T (min)
7 1070,00 50,00
8 1120,00 50,00
9 1170,00 50,00 10
10 1220,00 50,00
15

Q = 833,33 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60 70 80
0 147,00 0,00 Q (l/min)
0
1 180,00 33,00
2 220,00 40,00
3 270,00 50,00
4 330,00 60,00
5 390,00 60,00 5
6 460,00 70,00
T (min)
7 530,00 70,00
8 600,00 70,00
9 670,00 70,00 10
10 740,00 70,00
15

Q = 1166,67 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60 70 80
0 878,00 0,00 Q (l/min)
0
1 900,00 22,00
2 940,00 40,00
3 1000,00 60,00
4 1065,00 65,00
5 1133,00 68,00 5
6 1205,00 72,00
T (min)
7 1277,00 72,00
8 1349,00 72,00
9 1421,00 72,00 10
10 1493,00 72,00
15

Q = 1200,00 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 5 10 15 20 25 30 35
0 500,00 0,00 Q (l/min)
0
1 513,00 13,00
2 530,00 17,00
3 550,00 20,00
4 572,00 22,00
5 597,00 25,00 5
6 627,00 30,00
T (min)
7 657,00 30,00
8 687,00 30,00
9 717,00 30,00 10
10 747,00 30,00
15

Q = 500,00 cm3/seg

CASO III

OBSERVACIONES



Con Nivel Freático
H = ha + n - Zn cm

0 10 20 30 40 50 60 70 80
0 887,00 0,00 Q (l/min)
0
1 917,00 30,00
2 957,00 40,00
3 1004,00 47,00
4 1054,00 50,00
5 1114,00 60,00 5
6 1184,00 70,00
T (min)
7 1254,00 70,00
8 1324,00 70,00
9 1394,00 70,00 10
10 1464,00 70,00
15

Q = 1166,67 cm3/seg

CASO III

OBSERVACIONES

_________________________________________________________________________
ENSAYOS 2014
INGENIERÍA DE DETALLE PARA EL RECRECIMIENTO DEL
DEPÓSITO DE RELAVES CHACAPAMPA FASE II Y DISEÑO DEL
NUEVO DEPÓSITO DE MATERIAL ESTERIL
Investigación : CALICATA Cliente : DOE RUN PERÚ S.R.L.

Código : C-1 Consultor : Geoservice Ingeniería S.A.C.
Ubicación : DEPÓSITO DE RELAVES CHACAPAMAPA Elaborado por : Tec. Gino Vasquez Meza
Fecha : 21/07/2014 Revisado por : Ing. Cesar Francia
Aprobado por : Ing. Boris Castillo
ENSAYO DE DENSIDAD NATURAL
ASTM D 1556
CALICATA C-1 C-4 C-1
MUESTRA M-1 M-2 M-3
PROFUNDIDAD (m) 1,00 2,80 2,70
CLASIFICACION SUCS SM GW GW-GM
1 Peso Equipo + Arena Inicial (gr) 7444,0 7814,0 12865,0
2 Peso Equipo + Arena que queda (gr) 3313,0 3154,0 4732,0
3 Peso Arena Empleada (1-2) (gr) 4131,0 4660,0 8133,0
4 Peso Arena en Punta de Cono (gr) 1397,0 1526,0 699,8
5 Peso Arena del Hoyo (3-4) (gr) 2734,0 3134,0 7433,2
6 Densidad de Arena Seca (gr/cm3) 1,360 1,360 1,000
7 Volumen de Hoyo (5/6) (cm3) 2010,3 2304,4 7433,2
8 Peso del Suelo (gr) 5380,0 4866,0 15553,0
9 Peso Retenido en Tamiz 3/4" (gr) 0,0 2261,0 7843,0
11 Peso Específico de Grava (gr/cm3) 0,000 2,680 2,680
12 % de Grava (9+10)/(8) 0,0% 46,5% 50,4%
13 Peso del Suelo (8) (gr) 5380,0 4866,0 15553,0
14 Volumen del Suelo (7) (cm3) 2010,3 2304,4 7433,2
15 Densidad Húmeda (13/14) (gr/cm3) 2,676 2,112 2,092
ASTM 2216
16 Peso Recipiente + Suelo Húmedo (gr) 1648,0 2264,0 2130,0
17 Peso Recipiente + Suelo Seco (gr) 1518,0 2258,0 2121,0
18 Peso del Agua (16-17) (gr) 130,00 6,00 9,00
19 Peso del Recipiente (gr) 452,0 576,0 587,0
20 Peso Suelo Seco (17-19) (gr) 1066,0 1682,0 1534,0
21 Contenido de Humedad (18/20)*100 (%) 12,2% 0,4% 0,6%
22 Densidad Seca (15/(100%+21))*100 (gr/cm3) 2,385 2,104 2,080
Técnico Ingeniero
Geoservice Ingeniería SAC Geoservice Ingeniería SAC

ASTM D 1556
MUESTRA M-1 M-2 M-3
CLASIFICACION SUCS SM GW GW-GM
8 Peso del Suelo (gr) 5179,0 4866,0 15553,0
12 % de Grava (9+10)/(8) 0,0% 46,5% 50,4%
13 Peso del Suelo (8) (gr) 5179,0 4866,0 15553,0
ASTM 2216
18 Peso del Agua (16-17) (gr) 120,00 6,00 9,00
Técnico Ingeniero

Ubicación : DEPÓSITO DE RELAVES CHACAPAMAPA Elaborado por : Tec. R.Iván Garibay Cárdenas.
ASTM D 1556
MUESTRA M-1 M-2 M-3
CLASIFICACION SUCS GP-GM GP-GM GW-GM
1 Peso Inicial del Pomo + Arena (gr) 7640,0 7675,0 12865,0
2 Peso Final de Pomo + Arena (gr) 2340,0 2230,0 4732,0
3 Peso de la Arena Usada (1-2) (gr) 5300,0 5445,0 8133,0
4 Peso de la Arena en Cono (gr) 1397,0 1397,0 699,8
5 Peso de la Arena en Hoyo (3-4) (gr) 3903,0 4048,0 7433,2
6 Densidad de la Arena (gr/cm3) 1,360 1,360 1,000
8 Peso del Suelo (gr) 6315,0 6575,0 15553,0
12 % de Grava (9+10)/(8) 23,5% 28,2% 50,4%
13 Peso del Suelo (8) (gr) 6315,0 6575,0 15553,0
ASTM 2216
18 Peso del Agua (16-17) (gr) 5,00 4,00 9,00
Técnico Ingeniero

ASTM D 1556
MUESTRA M-1 M-2 M-3
CLASIFICACION SUCS GW GW GW-GM
8 Peso del Suelo (gr) 5097,0 4866,0 15553,0
12 % de Grava (9+10)/(8) 40,3% 46,5% 50,4%
13 Peso del Suelo (8) (gr) 5097,0 4866,0 15553,0
ASTM 2216
18 Peso del Agua (16-17) (gr) 5,00 6,00 9,00
Técnico Ingeniero
ESTUDIO DE FACTIBILIDAD Y DE INGENIERÍA DE DETALLE A
NIVEL DE CONSTRUCCIÓN DEL NUEVO DEPÓSITO DE
RELAVES PARCO Y OBRAS AUXILIARES

Código : Consultor : Geoservice Ingeniería S.A.C.
Ubicación : CHACAPAMPA Elaborado por : Tec. R.Iván Garibay Cárdenas.
Fecha : 21/07/2014 Revisado por :
Aprobado por :
ASTM D 1556
MUESTRA M-1 M-2 M-3
CLASIFICACION SUCS GP-GM GP-GM GP-GM
1 Peso Inicial del Pomo + Arena (gr) 7527,0 7750,0 7640,0
2 Peso Final de Pomo + Arena (gr) 2560,0 2420,0 2485,0
3 Peso de la Arena Usada (1-2) (gr) 4967,0 5330,0 5155,0
4 Peso de la Arena en Cono (gr) 1397,0 1397,0 1397,0
5 Peso de la Arena en Hoyo (3-4) (gr) 3570,0 3933,0 3758,0
6 Densidad de la Arena (gr/cm3) 1,360 1,360 1,360
8 Peso del Suelo (gr) 6140,0 6695,0 6434,0
12 % de Grava (9+10)/(8) 37,1% 39,5% 41,3%
13 Peso del Suelo (8) (gr) 6140,0 6695,0 6434,0
ASTM 2216
18 Peso del Agua (16-17) (gr) 5,00 6,00 4,00
Técnico Ingeniero
_________________________________________________________________________
ANEXO III
ENSAYOS DE LABORATORIO
_________________________________________________________________________
ENSAYOS 2010
_________________________________________________________________________
ENSAYOS 2014
RESULTADOS DE LABORATORIO
PROYECTO : Ingeniería de Detalle para el Recrecimiento del Depósito de Relaves

Chacapampa Fase II y Diseño del Nuevo Deposito de Material Estéril
UBICACION : Dist. San Pedro de Coris, Prov. Churcampa, Dpto. Huancavelica
CLIENTE : DOE RUN PERÚ S.R.L.
CONSULTOR : GEOSERVICE INGENIERÍA S.A.C.
MUESTRA : Depósito de Chacapampa
FECHA : AGO.2014
Calicata Muestra Análisis granulométrico por tamices, vía húmeda, ASTM-D-422

Porcentaje acumulativo que pasa en peso
Nº Nº 1 1/2" 3/4" 1/2" 3/8" 1/4" Nº4 Nº10 Nº20 Nº40 Nº60 Nº100 Nº200
C-1 M-1 100.00 99.84 98.38 91.25 77.83

C-2 M-1 100.00 99.29 98.72 98.63 98.42 98.35 98.23 98.23 98.23 96.90 87.91 73.81
C-3 M-1 92.75 86.93 81.13 77.36 70.38 68.21 53.60 40.71 33.34 28.95 25.91 23.20
C-4 M-1 93.47 84.82 77.20 69.98 61.02 56.86 42.08 29.28 22.21 17.92 14.99 12.38
Muestras enviadas a nuestro laboratorio para su procesamiento.


FECHA : AGO.2014
Calicata Muestra Límites de Consistencia % Clasificación

Límite Límite Índice de suelos
Líquido Plástico de SUCS
Nº Nº ASTM-D-4318 Plasticidad ASTM-D-2487
C-1 M-1 18.93 N.P. ML

C-2 M-1 19.87 N.P. ML
C-3 M-1 23.53 15.00 8.53 SC
C-4 M-1 21.29 N.P. SM


FECHA : AGO.2014
Calicata Muestra Granulometría agregados, ASTM-C-136 Módulo

Porcentaje acumulativo que pasa en peso de fineza
AGREGADO GRUESO AGREGADO FINO
Nº Nº 2" 1 1/2" 1" 3/4" 1/2" 3/8" 1/4" Nº4 Nº4 Nº8 Nº16 Nº30 Nº50 Nº100 M.F.
C-3 M-1 100.00 77.18 65.02 58.88 40.64 28.77 6.82 0 100.00 81.41 63.28 51.98 43.75 37.97 2.325
C-4 M-1 100.00 84.86 73.33 64.81 47.15 30.41 9.64 0 100.00 77.45 57.47 43.02 33.11 26.36 2.776


FECHA : AGO.2014
GRAVEDAD ESPECIFICA Y ABSORCIÓN

p.e.s.s.s.
Calicata Muestra AGREGADO GRUESO ASTM-C-127 AGREGADO FINO ASTM-C-128

Gravedad Gravedad Gravedad Absorción Gravedad Gravedad Gravedad Absorción
Específica Específica Específica Específica Específica Específica
Nº Nº Aparente Bulk s.s.s. Bulk % Aparente Bulk s.s.s. Bulk %
C-1 M-1 3.514 3.316 3.237 2.44

C-2 M-1 3.771 3.374 3.231 4.44
C-4 M-1 2.904 2.869 2.850 0.65 2.775 2.741 2.722 0.69


FECHA : AGO.2014
DENSIDAD NATURAL - MÉTODO DE LA PARAFINA

ASTM-D-2937
Calicata Muestra w Grava P.v. Densidad Natural gr/cm3

Húmeda Seca Material que pasa
Nº Nº % % Grava Total Total el tamiz Nº4
C-1 M-1 9.88 0 - 2.198 1.978 1.978

C-3 M-1 8.54 30.61 2.617 2.172 2.051 1.872
C-4 M-1 6.51 40.20 2.741 2.128 2.048 1.751
Ensayos procesados en nuestro laboratorio.

PROYECTO : Ingeniería de Detalle para el Recrecimiento del Depósito

de Relaves Chacapampa Fase II y Diseño del Nuevo
Deposito de Material Estéril
UBICACION : Dist. San Pedro de Coris, Prov. Churcampa, Dpto.
Huancavelica
CONSULTO : GEOSERVICE INGENIERÍA S.A.C.
R
FECHA : AGO.2014
ASTM-D-2216
Calicata Muestra w
Nº Nº %
C-1 M-1 10.18

C-2 M-1 6.63
C-3 M-1 8.63
C-4 M-1 5.48


Huancavelica
R
FECHA : AGO.2014
MATERIAL MAS FINO QUE EL TAMIZ Nº200

ASTM-C-117
Calicata Muestra Porcentaje

que
Nº Nº pasa
C-3 M-1 34.00

C-4 M-1 21.77


Huancavelica
R
FECHA : AGO.2014
PESO VOLUMÉTRICO DE LA GRAVA

ASTM-C-127 (G. E. Bulk s.s.s.)
Calicata Muestra
P.v.
Nº Nº
C-2 M-1 2.743

C-3 M-1 2.617
C-4 M-1 2.741


Huancavelica
R
FECHA : AGO.2014
PESO ESPECÍFICO DE SÓLIDOS

ASTM-D-854
Calicata Muestra
P.e.
Nº Nº
C-1 M-1 3.614

C-3 M-1 2.710
C-4 M-1 2.770

ANÁLISIS GRANULOMÉTRICO ASTM-D-422
PROYECTO : Ingeniería de Detalle para el Recrecimiento del Depósito de Relaves Calicata Muestra Límites de Consistencia % Clasificación
Chacapampa Fase II y Diseño del Nuevo Deposito de Material Estéril Gráfico de suelos
UBICACIÓN : Dist. San Pedro de Coris, Prov. Churcampa, Nº Nº LL LP LC IP SUCS
Dpto. Huancavelica C-1 M-1 18,93 N.P. ML
CLIENTE : DOE RUN PERÚ S.R.L. C-2 M-1 19,87 N.P. ML
MUESTRA : Depósito de Chacapampa C-3 M-1 23,53 15,00 8,53 SC
FECHA : AGO.2014 C-4 M-1 21,29 N.P. SM
PIEDR
ARCILLA LIMO ARENA GRAVA A
100
90
80
PORCENTAJE ACUMULATIVO QUE PASA EN PESO
70
60
50
40
30
20
10
0
0,001 0,01 0,1 Tamaño del grano (mm) 1 10
200 100 60 40 20 10 4 1/4" 3/8" 1/2" 3/4" 1" 11/2" 2" 3"
ANÁLISIS GRANULOMÉTRICO ASTM-C-136
UBICACIÓN : Dist. San Pedro de Coris, Prov. Churcampa, Nº Nº LL LP IP SUCS
Dpto. Huancavelica C-3 M-1
FECHA : AGO.2014
PIEDR
100
90
80
70
60
AGREGADO AGREGADO
50
FINO GRUESO
40
30
20
10
0
200 100 50 30 16 8 4 1/4" 3/8" 1/2" 3/4" 1" 11/2" 2" 21/2" 3"
ANÁLISIS GRANULOMÉTRICO ASTM-C-136
UBICACIÓN : Dist. San Pedro de Coris, Prov. Churcampa, Nº Nº LL LP IP SUCS
Dpto. Huancavelica C-4 M-1
FECHA : AGO.2014
PIEDR
100
90
80
70
60
AGREGADO AGREGADO
50
FINO GRUESO
40
30
20
10
0
200 100 50 30 16 8 4 1/4" 3/8" 1/2" 3/4" 1" 11/2" 2" 21/2" 3"
ENSAYO DE COMPRESIÓN TRIAXIAL CONSOLIDADO NO DRENADO CU
NPT 339.166 (ASTM-D-4767)
PROYECTO : Ingeniería de Detalle para el Recrecimiento delDepósito de Relaves Chacapampa Fase II y Diseño del Nuevo Deposito de Material Estéril
UBICACIÓN : Dist. San Pedro de Coris, Prov. Churcampa, Dpto. Huancavelica
MUESTRA : C-3 M-1 Depósito de Chacapampa
FECHA : SET.2014
DATOS INICIALES DATOS FINALES

Diametro 10,150 cm Cambio en altura del espécimen al final de la consolidación 0,092 cm
Altura 20,344 cm Altura final del espécimen 20,252 cm
Area 80,914 cm² Peso húmedo del espécimen al final de la consolidación 3886,27 gr
Volumen 1646,11 cm³ Volumen de agua 287,87 cm³
Peso Húmedo 3618,55 gr Area del espécimen al final de la consolidación 80,179 cm²
Peso seco 3598,40 gr Volumen consolidado 1624 cm³
Densidad Húmeda 2,198 gr/cm³ Densidad Seca consolidada 2,216 gr/cm³
Densidad Seca 2,186 gr/cm³ Contenido de Humedad 8,00 %
Contenido de Humedad 0,56 % Relación de Vacios 0,2229
Grado de Saturación 6,33 % Grado de Saturación 97,26 %
Peso Específico de Sólidos 2,710 Máx. Esfuerzo desviador 3,8888 Kg/cm2
Volumen de Sólidos 1327,82 Deformación en la falla 15,05 %
Relación de Vacios 0,2397 Presión de confinamiento 2,00 Kg/cm2
Aproximación del Dial 0,001 pulg Contrapresión 1,00 Kg/cm2
Presión efectiva 1,00 Kg/cm2
Datos proporcionados por el cliente. Esf.Prin. Exceso presión Esf. Esf. Esf. Efectivos
Lectura de Defor. Fuerza A Defor. Carga A. Area Axial σ₁-σ₃ de poros ∆u σ₃ σ₁ σ'₃ σ'₁ σ'₁/σ'₃ p p' q
Def. pulg mm N Axial % Kg cm² Kg/cm² Lbs Kg/cm² Kg/cm² Kg/cm² Kg/cm² Kg/cm² Kg/cm² Kg/cm² Kg/cm²
0 0,00 0,0 0,00 0,000 80,179 0,0000 2,30 0,00 1,00 1,00 1,00 1,00 1,0000 1,0000 1,00 0,0000
200 5,08 204,6 2,51 80,666 82,242 0,9808 2,80 0,04 1,00 1,98 0,96 1,95 2,0166 1,4904 1,46 0,4904
300 7,62 312,0 3,76 123,435 83,314 1,4816 3,10 0,06 1,00 2,48 0,94 2,43 2,5699 1,7408 1,68 0,7408
400 10,16 401,4 5,02 158,896 84,414 1,8823 3,30 0,07 1,00 2,88 0,93 2,81 3,0247 1,9412 1,87 0,9412
500 12,70 503,7 6,27 199,316 85,543 2,3300 3,40 0,08 1,00 3,33 0,92 3,25 3,5253 2,1650 2,09 1,1650
600 15,24 607,1 7,53 240,001 86,703 2,7681 3,40 0,08 1,00 3,77 0,92 3,69 4,0001 2,3840 2,31 1,3840
700 17,78 678,7 8,78 268,074 87,896 3,0499 3,30 0,07 1,00 4,05 0,93 3,98 4,2806 2,5250 2,45 1,5250
800 20,32 732,2 10,03 288,996 89,121 3,2427 3,20 0,06 1,00 4,24 0,94 4,18 4,4618 2,6214 2,56 1,6214
900 22,86 801,0 11,29 315,835 90,381 3,4945 3,10 0,06 1,00 4,49 0,94 4,44 4,7028 2,7472 2,69 1,7472
1000 25,40 847,8 12,54 334,048 91,677 3,6437 3,00 0,05 1,00 4,64 0,95 4,59 4,8324 2,8219 2,77 1,8219
1100 27,94 905,9 13,80 356,610 93,011 3,8341 2,95 0,05 1,00 4,83 0,95 4,79 5,0177 2,9170 2,87 1,9170
1200 30,48 932,8 15,05 367,037 94,384 3,8888 2,90 0,04 1,00 4,89 0,96 4,85 5,0600 2,9444 2,90 1,9444
1300 33,02 978,2 16,30 384,610 95,798 4,0148 2,85 0,04 1,00 5,01 0,96 4,98 5,1763 3,0074 2,97 2,0074
1400 35,56 1008,5 17,56 396,320 97,256 4,0750 2,80 0,04 1,00 5,08 0,96 5,04 5,2235 3,0375 3,00 2,0375
NPT 339.166 (ASTM-D-4767)
FECHA : SET.2014

0 0,00 0,0 0,00 0,000 79,338 0,0000 3,00 0,00 2,00 2,00 2,00 2,00 1,0000 2,0000 2,00 0,0000
200 5,08 450,3 2,52 178,238 81,391 2,1899 3,70 0,05 2,00 4,19 1,95 4,14 2,1226 3,0949 3,05 1,0949
300 7,62 632,7 3,78 250,048 82,458 3,0324 4,10 0,08 2,00 5,03 1,92 4,96 2,5772 3,5162 3,44 1,5162
400 10,16 749,5 5,05 295,752 83,553 3,5397 4,30 0,09 2,00 5,54 1,91 5,45 2,8546 3,7698 3,68 1,7698
500 12,70 872,0 6,31 343,452 84,678 4,0560 4,50 0,11 2,00 6,06 1,89 5,95 3,1409 4,0280 3,92 2,0280
600 15,24 1000,2 7,57 393,114 85,833 4,5800 4,70 0,12 2,00 6,58 1,88 6,46 3,4355 4,2900 4,17 2,2900
700 17,78 1109,2 8,83 435,132 87,021 5,0003 4,80 0,13 2,00 7,00 1,87 6,87 3,6691 4,5002 4,37 2,5002
800 20,32 1188,2 10,09 465,466 88,242 5,2749 4,85 0,13 2,00 7,27 1,87 7,14 3,8209 4,6375 4,51 2,6375
900 22,86 1285,7 11,35 502,767 89,497 5,6177 4,90 0,13 2,00 7,62 1,87 7,48 4,0099 4,8088 4,68 2,8088
1000 25,40 1362,4 12,61 532,003 90,789 5,8598 4,95 0,14 2,00 7,86 1,86 7,72 4,1455 4,9299 4,79 2,9299
1100 27,94 1418,6 13,87 553,365 92,119 6,0071 5,00 0,14 2,00 8,01 1,86 7,87 4,2307 5,0035 4,86 3,0035
1200 30,48 1462,8 15,14 570,130 93,488 6,0985 5,00 0,14 2,00 8,10 1,86 7,96 4,2798 5,0492 4,91 3,0492
1300 33,02 1504,2 16,40 585,805 94,898 6,1730 5,00 0,14 2,00 8,17 1,86 8,03 4,3199 5,0865 4,95 3,0865
1400 35,56 1541,6 17,66 599,942 96,352 6,2266 5,00 0,14 2,00 8,23 1,86 8,09 4,3487 5,1133 4,97 3,1133
NPT 339.166 (ASTM-D-4767)
FECHA : SET.2014

0 0,00 0,0 0,00 0,000 78,179 0,0000 3,20 0,00 4,00 4,00 4,00 4,00 1,0000 4,0000 4,00 0,0000
200 5,08 932,9 2,55 367,076 80,229 4,5754 4,90 0,12 4,00 8,58 3,88 8,46 2,1791 6,2877 6,17 2,2877
300 7,62 1244,0 3,83 486,832 81,294 5,9885 5,80 0,18 4,00 9,99 3,82 9,81 2,5688 6,9943 6,81 2,9943
400 10,16 1456,7 5,11 567,818 82,388 6,8920 6,60 0,24 4,00 10,89 3,76 10,65 2,8325 7,4460 7,21 3,4460
500 12,70 1680,9 6,39 652,400 83,512 7,8120 7,10 0,27 4,00 11,81 3,73 11,54 3,0967 7,9060 7,63 3,9060
600 15,24 1866,9 7,66 721,959 84,667 8,5270 7,40 0,30 4,00 12,53 3,70 12,23 3,3017 8,2635 7,97 4,2635
700 17,78 2016,0 8,94 777,319 85,854 9,0539 7,80 0,32 4,00 13,05 3,68 12,73 3,4626 8,5270 8,20 4,5270
800 20,32 2127,7 10,22 818,560 87,076 9,4006 8,10 0,34 4,00 13,40 3,66 13,06 3,5716 8,7003 8,36 4,7003
900 22,86 2258,3 11,49 866,526 88,332 9,8099 8,30 0,36 4,00 13,81 3,64 13,45 3,6940 8,9049 8,55 4,9049
1000 25,40 2356,3 12,77 902,339 89,625 10,0679 8,60 0,38 4,00 14,07 3,62 13,69 3,7809 9,0340 8,65 5,0340
1100 27,94 2450,1 14,05 936,474 90,957 10,2958 8,70 0,39 4,00 14,30 3,61 13,91 3,8494 9,1479 8,76 5,1479
1200 30,48 2534,1 15,33 966,922 92,329 10,4726 8,80 0,39 4,00 14,47 3,61 14,08 3,9040 9,2363 8,84 5,2363
1300 33,02 2619,6 16,60 997,799 93,743 10,6440 8,90 0,40 4,00 14,64 3,60 14,24 3,9573 9,3220 8,92 5,3220
1400 35,56 2678,9 17,88 1019,145 95,200 10,7053 9,00 0,41 4,00 14,71 3,59 14,30 3,9801 9,3526 8,94 5,3526
ENSAYO DE COMPRESIÓN TRIAXIAL
CONSOLIDADO NO DRENADO CU
NPT 339.166 (ASTM-D-4767)
PROYECTO : Ingeniería de Detalle para el Recrecimiento delDepósito de Relaves

FECHA : SET.2014
Deformación Axial - Esfuerzo Desviador o Principal
12,0
10,0
Esfuerzo Desviador o principal kg/cm2
8,0
6,0
4,0
2,0
0,0
0 2 4 6 8 10 12 14 16 18 20
Deformacion Axial %
σ3=1 kg/cm2 σ3=2 kg/cm2 σ3=4 kg/cm2

NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
15
∅ = 31.71º
Tang ∅ = 0.6178
c = 0.48 Kg/cm²
∅ ' = 33.82º
Tang ∅ ' = 0.6700
c' = 0.42 Kg/cm²
10
τ kg/cm²
ESFUERZO CORTANTE
y = 0,67x + 0,42 y = 0,617x + 0,48
0
0 5 10 15 20
ESFUERZO NORMAL σ3 kg/cm²

NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
Deformación Axial - Presión de Poros

0,5
0,4
0,4
Presión de Poros kg/cm2
0,3
0,3
0,2
0,2
0,1
0,1
0,0
0 2 4 6 8 10 12 14 16 18 20
Deformacion Axial %
NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
Deformación Axial - Relacion de Tensiones (σ'₁/σ'₃)

6,0
5,0
4,0
Relacion de tensiones σ'₁/σ'₃
3,0
2,0
1,0
0,0
0 2 4 6 8 10 12 14 16 18 20
Deformación axial %

NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
Diagrama p vs. q
15
α = 27.72º
Tang α = 0.5254
a = 0.44 Kg/cm2
Ø =31.70º
c = 0.51 Kg/cm2
10
q kg/cm2
y = 0,525x + 0,435
0
0 5 10 15 20
p kg/cm2
NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
Diagrama p' vs. q

15
α = 29.19º
Tang α = 0.5587
a = 0.35 Kg/cm2
Ø =33.97º
c = 0.42 Kg/cm2
10
q kg/cm2
y = 0,558x + 0,35
0
0 5 10 15 20
p' kg/cm2
NPT 339.166 (ASTM-D-4767)
FECHA : SET.2014

Contenido de Humedad -4,43 % Relación de Vacios 0,2523
Grado de Saturación -46,03 % Grado de Saturación 66,75 %
0 0,00 0,0 0,00 0,000 80,291 0,0000 3,20 0,00 1,00 1,00 1,00 1,00 1,0000 1,0000 1,00 0,0000
200 5,08 343,6 2,51 135,984 82,356 1,6512 3,60 0,03 1,00 2,65 0,97 2,62 2,6990 1,8256 1,80 0,8256
300 7,62 616,0 3,76 243,495 83,428 2,9186 3,80 0,04 1,00 3,92 0,96 3,88 4,0472 2,4593 2,42 1,4593
400 10,16 830,5 5,01 327,319 84,529 3,8723 4,00 0,06 1,00 4,87 0,94 4,82 5,1030 2,9361 2,88 1,9361
500 12,70 938,9 6,27 369,400 85,660 4,3124 4,00 0,06 1,00 5,31 0,94 5,26 5,5694 3,1562 3,10 2,1562
600 15,24 1041,7 7,52 409,134 86,821 4,7124 3,80 0,04 1,00 5,71 0,96 5,67 5,9200 3,3562 3,31 2,3562
700 17,78 1112,9 8,77 436,555 88,014 4,9601 3,70 0,04 1,00 5,96 0,96 5,92 6,1408 3,4800 3,44 2,4800
800 20,32 1165,9 10,03 456,914 89,240 5,1201 3,50 0,02 1,00 6,12 0,98 6,10 6,2304 3,5600 3,54 2,5600
900 22,86 1197,5 11,28 469,031 90,501 5,1826 3,40 0,01 1,00 6,18 0,99 6,17 6,2565 3,5913 3,58 2,5913
1000 25,40 1226,9 12,53 480,290 91,798 5,2321 3,30 0,01 1,00 6,23 0,99 6,23 6,2691 3,6160 3,61 2,6160
1100 27,94 1245,2 13,79 487,291 93,132 5,2322 3,20 0,00 1,00 6,23 1,00 6,23 6,2322 3,6161 3,62 2,6161
1200 30,48 1264,3 15,04 494,593 94,506 5,2334 3,10 -0,01 1,00 6,23 1,01 6,24 6,1969 3,6167 3,62 2,6167
1300 33,02 1276,7 16,29 499,330 95,922 5,2056 3,00 -0,01 1,00 6,21 1,01 6,22 6,1334 3,6028 3,62 2,6028
1400 35,56 1279,7 17,55 500,476 97,380 5,1394 3,00 -0,01 1,00 6,14 1,01 6,15 6,0682 3,5697 3,58 2,5697
NPT 339.166 (ASTM-D-4767)
FECHA : SET.2014

0 0,00 0,0 0,00 0,000 79,185 0,0000 5,00 0,00 2,00 2,00 2,00 2,00 1,0000 2,0000 2,00 0,0000
200 5,08 749,5 2,52 295,752 81,235 3,6407 5,80 0,06 2,00 5,64 1,94 5,58 2,8730 3,8203 3,76 1,8203
300 7,62 1255,6 3,79 491,267 82,301 5,9692 6,30 0,09 2,00 7,97 1,91 7,88 4,1275 4,9846 4,89 2,9846
400 10,16 1536,3 5,05 597,940 83,395 7,1700 6,70 0,12 2,00 9,17 1,88 9,05 4,8129 5,5850 5,47 3,5850
500 12,70 1704,3 6,31 661,181 84,518 7,8230 7,00 0,14 2,00 9,82 1,86 9,68 5,2073 5,9115 5,77 3,9115
600 15,24 1867,4 7,57 722,146 85,672 8,4292 7,10 0,15 2,00 10,43 1,85 10,28 5,5505 6,2146 6,07 4,2146
700 17,78 1946,9 8,83 751,707 86,858 8,6545 7,20 0,15 2,00 10,65 1,85 10,50 5,6900 6,3272 6,17 4,3272
800 20,32 1988,1 10,10 766,987 88,077 8,7081 7,15 0,15 2,00 10,71 1,85 10,56 5,7101 6,3541 6,20 4,3541
900 22,86 2038,3 11,36 785,569 89,331 8,7939 7,10 0,15 2,00 10,79 1,85 10,65 5,7474 6,3970 6,25 4,3970
1000 25,40 2087,9 12,62 803,889 90,621 8,8709 7,05 0,14 2,00 10,87 1,86 10,73 5,7799 6,4354 6,29 4,4354
1100 27,94 2138,4 13,88 822,500 91,949 8,9452 7,00 0,14 2,00 10,95 1,86 10,80 5,8108 6,4726 6,33 4,4726
1200 30,48 2167,6 15,14 833,243 93,317 8,9292 6,95 0,14 2,00 10,93 1,86 10,79 5,7932 6,4646 6,33 4,4646
1300 33,02 2200,2 16,41 845,221 94,725 8,9229 6,90 0,13 2,00 10,92 1,87 10,79 5,7808 6,4614 6,33 4,4614
1400 35,56 2215,8 17,67 850,947 96,177 8,8477 6,85 0,13 2,00 10,85 1,87 10,72 5,7316 6,4238 6,29 4,4238
NPT 339.166 (ASTM-D-4767)
FECHA : SET.2014

0 0,00 0,0 0,00 0,000 78,242 0,0000 2,20 0,00 4,00 4,00 4,00 4,00 1,0000 4,0000 4,00 0,0000
200 5,08 962,0 2,55 378,344 80,293 4,7120 3,70 0,11 4,00 8,71 3,89 8,61 2,2099 6,3560 6,25 2,3560
300 7,62 1569,3 3,83 610,398 81,359 7,5025 4,40 0,15 4,00 11,50 3,85 11,35 2,9511 7,7513 7,60 3,7513
400 10,16 2171,8 5,11 834,787 82,454 10,1243 5,00 0,20 4,00 14,12 3,80 13,93 3,6621 9,0622 8,87 5,0622
500 12,70 2730,7 6,38 1037,746 83,579 12,4164 5,40 0,22 4,00 16,42 3,78 16,19 4,2891 10,2082 9,98 6,2082
600 15,24 3087,7 7,66 1164,771 84,734 13,7461 5,70 0,25 4,00 17,75 3,75 17,50 4,6618 10,8731 10,63 6,8731
700 17,78 3444,7 8,94 1289,756 85,923 15,0107 5,90 0,26 4,00 19,01 3,74 18,75 5,0137 11,5053 11,25 7,5053
800 20,32 3639,9 10,22 1357,233 87,145 15,5745 6,10 0,27 4,00 19,57 3,73 19,30 5,1802 11,7872 11,51 7,7872
900 22,86 3812,2 11,49 1416,288 88,402 16,0210 6,20 0,28 4,00 20,02 3,72 19,74 5,3082 12,0105 11,73 8,0105
1000 25,40 3947,1 12,77 1462,192 89,696 16,3016 6,30 0,29 4,00 20,30 3,71 20,01 5,3919 12,1508 11,86 8,1508
1100 27,94 4078,2 14,05 1506,525 91,029 16,5500 6,30 0,29 4,00 20,55 3,71 20,26 5,4588 12,2750 11,99 8,2750
1200 30,48 4181,8 15,32 1541,363 92,401 16,6812 6,25 0,28 4,00 20,68 3,72 20,40 5,4899 12,3406 12,06 8,3406
1300 33,02 4281,0 16,60 1574,561 93,816 16,7835 6,20 0,28 4,00 20,78 3,72 20,50 5,5132 12,3917 12,11 8,3917
1400 35,56 4352,5 17,88 1598,391 95,275 16,7766 6,20 0,28 4,00 20,78 3,72 20,50 5,5113 12,3883 12,11 8,3883
NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
18,0
16,0
14,0
12,0
10,0
8,0
6,0
4,0
2,0
0,0
0 2 4 6 8 10 12 14 16 18 20
Deformacion Axial %

NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
15
∅ = 41.22º
Tang ∅ = 0.8760
c = 0.30 Kg/cm²
∅ ' = 42.46º
Tang ∅ ' = 0.9152
c' = 0.28 Kg/cm²
10 y = 0,915x + 0,28
τ kg/cm²
y = 0,876x + 0,3
ESFUERZO CORTANTE
0
0 5 10 15 20

NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014

0,4
0,3
0,3
0,2
0,2
0,1
0,1
0,0
-0,1
0 2 4 6 8 10 12 14 16 18 20
Deformacion Axial %
NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014

7,0
6,0
5,0
4,0
3,0
2,0
1,0
0,0
0 2 4 6 8 10 12 14 16 18 20

NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
Diagrama p vs. q
15
α = 33.37º
Tang α = 0.6587
a = 0.22 Kg/cm2
Ø =41.20º
c = 0.30 Kg/cm2
y = 0,658x + 0,224
10
q kg/cm2
0
0 5 10 15 20
p kg/cm2
NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
Diagrama p' vs. q

15
α = 34.22º
Tang α = 0.6801
a = 0.16 Kg/cm2
Ø =42.85º
c = 0.22 Kg/cm2
y = 0,680x + 0,157
10
q kg/cm2
0
0 5 10 15 20
p' kg/cm2
NPT 339.166 (ASTM-D-4767)
FECHA : SET.2014

0 0,00 0,0 0,00 0,000 38,628 0,0000 7,50 0,00 1,00 1,00 1,00 1,00 1,0000 1,0000 1,00 0,0000
50 1,27 122,5 0,89 47,847 38,977 1,2276 8,05 0,04 1,00 2,23 0,96 2,19 2,2770 1,6138 1,58 0,6138
100 2,54 229,2 1,79 90,478 39,332 2,3004 8,15 0,05 1,00 3,30 0,95 3,25 3,4105 2,1502 2,10 1,1502
150 3,81 317,7 2,68 125,700 39,694 3,1668 7,65 0,01 1,00 4,17 0,99 4,16 4,2005 2,5834 2,57 1,5834
200 5,08 377,5 3,58 149,428 40,062 3,7299 6,85 -0,05 1,00 4,73 1,05 4,78 4,5669 2,8650 2,91 1,8650
300 7,62 407,3 5,37 161,231 40,820 3,9498 6,05 -0,10 1,00 4,95 1,10 5,05 4,5844 2,9749 3,08 1,9749
400 10,16 396,1 7,16 156,797 41,607 3,7685 5,40 -0,15 1,00 4,77 1,15 4,92 4,2837 2,8843 3,03 1,8843
500 12,70 386,3 8,95 152,915 42,425 3,6044 4,85 -0,19 1,00 4,60 1,19 4,79 4,0383 2,8022 2,99 1,8022
600 15,24 387,6 10,74 153,430 43,276 3,5454 4,35 -0,22 1,00 4,55 1,22 4,77 3,9026 2,7727 2,99 1,7727
700 17,78 371,1 12,53 146,891 44,161 3,3263 4,10 -0,24 1,00 4,33 1,24 4,57 3,6845 2,6631 2,90 1,6631
800 20,32 358,5 14,32 141,895 45,084 3,1474 3,90 -0,25 1,00 4,15 1,25 4,40 3,5116 2,5737 2,83 1,5737
900 22,86 347,3 16,11 137,452 46,046 2,9851 3,75 -0,26 1,00 3,99 1,26 4,25 3,3623 2,4926 2,76 1,4926
1000 25,40 347,9 17,90 137,690 47,050 2,9265 3,70 -0,27 1,00 3,93 1,27 4,19 3,3095 2,4632 2,73 1,4632
1100 27,94 341,0 19,69 134,952 48,098 2,8058 3,55 -0,28 1,00 3,81 1,28 4,08 3,1959 2,4029 2,68 1,4029
NPT 339.166 (ASTM-D-4767)
FECHA : SET.2014

0 0,00 0,0 0,00 0,000 38,815 0,0000 2,90 0,00 2,00 2,00 2,00 2,00 1,0000 2,0000 2,00 0,0000
50 1,27 183,9 0,90 72,401 39,169 1,8484 3,80 0,06 2,00 3,85 1,94 3,79 1,9544 2,9242 2,86 0,9242
100 2,54 343,4 1,81 135,904 39,529 3,4381 4,00 0,08 2,00 5,44 1,92 5,36 2,7882 3,7191 3,64 1,7191
150 3,81 474,2 2,71 187,677 39,896 4,7042 3,90 0,07 2,00 6,70 1,93 6,63 3,4378 4,3521 4,28 2,3521
200 5,08 573,2 3,61 226,681 40,270 5,6291 3,60 0,05 2,00 7,63 1,95 7,58 3,8856 4,8145 4,77 2,8145
300 7,62 608,6 5,42 240,590 41,039 5,8625 3,40 0,04 2,00 7,86 1,96 7,83 3,9837 4,9313 4,90 2,9313
400 10,16 603,0 7,23 238,391 41,838 5,6980 3,10 0,01 2,00 7,70 1,99 7,68 3,8692 4,8490 4,83 2,8490
500 12,70 572,7 9,03 226,485 42,668 5,3080 2,80 -0,01 2,00 7,31 2,01 7,32 3,6447 4,6540 4,66 2,6540
600 15,24 540,6 10,84 213,855 43,533 4,9125 2,50 -0,03 2,00 6,91 2,03 6,94 3,4222 4,4562 4,48 2,4562
700 17,78 519,1 12,64 205,387 44,433 4,6224 2,40 -0,04 2,00 6,62 2,04 6,66 3,2713 4,3112 4,35 2,3112
800 20,32 512,5 14,45 202,786 45,371 4,4695 2,20 -0,05 2,00 6,47 2,05 6,52 3,1811 4,2347 4,28 2,2347
900 22,86 514,9 16,26 203,731 46,350 4,3955 2,10 -0,06 2,00 6,40 2,06 6,45 3,1376 4,1978 4,25 2,1978
1000 25,40 515,2 18,06 203,850 47,372 4,3032 2,10 -0,06 2,00 6,30 2,06 6,36 3,0927 4,1516 4,21 2,1516
1100 27,94 515,9 19,87 204,126 48,439 4,2140 2,00 -0,06 2,00 6,21 2,06 6,28 3,0424 4,1070 4,17 2,1070
NPT 339.166 (ASTM-D-4767)
FECHA : SET.2014

0 0,00 0,0 0,00 0,000 38,727 0,0000 4,80 0,00 4,00 4,00 4,00 4,00 1,0000 4,0000 4,00 0,0000
50 1,27 230,5 0,91 90,996 39,084 2,3282 8,60 0,27 4,00 6,33 3,73 6,06 1,6237 5,1641 4,90 1,1641
100 2,54 401,3 1,83 158,856 39,448 4,0269 10,60 0,41 4,00 8,03 3,59 7,62 2,1210 6,0135 5,61 2,0135
150 3,81 561,4 2,74 222,041 39,819 5,5762 11,00 0,44 4,00 9,58 3,56 9,14 2,5646 6,7881 6,35 2,7881
200 5,08 715,0 3,66 282,275 40,197 7,0222 11,00 0,44 4,00 11,02 3,56 10,59 2,9703 7,5111 7,08 3,5111
300 7,62 881,0 5,49 346,947 40,975 8,4672 10,40 0,39 4,00 12,47 3,61 12,07 3,3479 8,2336 7,84 4,2336
400 10,16 1000,5 7,32 393,230 41,784 9,4111 9,40 0,32 4,00 13,41 3,68 13,09 3,5597 8,7055 8,38 4,7055
500 12,70 1048,8 9,14 411,872 42,625 9,6627 8,40 0,25 4,00 13,66 3,75 13,41 3,5789 8,8314 8,58 4,8314
600 15,24 1080,1 10,97 423,933 43,501 9,7455 7,40 0,18 4,00 13,75 3,82 13,56 3,5530 8,8727 8,69 4,8727
700 17,78 1099,7 12,80 431,477 44,413 9,7151 6,70 0,13 4,00 13,72 3,87 13,58 3,5127 8,8576 8,72 4,8576
800 20,32 1080,4 14,63 424,048 45,364 9,3476 6,10 0,09 4,00 13,35 3,91 13,26 3,3915 8,6738 8,58 4,6738
900 22,86 1056,8 16,46 414,956 46,358 8,9512 5,70 0,06 4,00 12,95 3,94 12,89 3,2738 8,4756 8,41 4,4756
1000 25,40 1041,0 18,29 408,864 47,395 8,6267 5,30 0,04 4,00 12,63 3,96 12,59 3,1758 8,3133 8,28 4,3133
1100 27,94 1048,7 20,12 411,833 48,480 8,4949 4,90 0,01 4,00 12,49 3,99 12,49 3,1275 8,2474 8,24 4,2474
NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
12,0
10,0
8,0
6,0
4,0
2,0
0,0
0 5 10 15 20 25
Deformacion Axial %

NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
15
∅ = 29.25º
Tang ∅ = 0.5600
c = 0.60 Kg/cm²
∅ ' = 33.82º
Tang ∅ ' = 0.6700
c' = 0.20 Kg/cm²
10
τ kg/cm²
ESFUERZO CORTANTE
y = 0,67x + 0,2
y = 0,56x + 0,6
5
0
0 5 10 15 20

NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014

0,5
0,4
0,3
0,2
0,1
0,0
-0,1
-0,2
-0,3
-0,4
0 5 10 15 20 25
Deformacion Axial %
NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014

5,0
4,5
4,0
3,5
3,0
2,5
2,0
1,5
1,0
0,5
0,0
0 5 10 15 20 25

NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
Diagrama p vs. q
15
α = 26.17º
Tang α = 0.4915
a = 0.51 Kg/cm2
Ø =29.44º
c = 0.59 Kg/cm2
10
q kg/cm2
y = 0,491x + 0,510
0
0 5 10 15 20
p kg/cm2
NPT 339.166 (ASTM-D-4767)

FECHA : SET.2014
Diagrama p' vs. q

15
α = 27.12º
Tang α = 0.5122
a = 0.41 Kg/cm2
Ø =30.81º
c = 0.48 Kg/cm2
10
q kg/cm2
y = 0,512x + 0,408
0
0 5 10 15 20
p' kg/cm2
_________________________________________________________________________
ANEXO IV
PANEL FOTOGRÁFICO
ANEXO IV
PANEL FOTOGRAFICO

Fig. Nº1. Zona de Ampliación del recrecimiento Chacapampa

Fig. Nº2.Perfil de la Calicata C-1. Material de Relave
Fig. Nº3. Ubicación de la Calicata C-1

Fig. Nº4. Perfil de la Calicata C-3. Una Grava Mal Graduada Limosa
Fig. Nº5. Ubicación a Media Ladera de la Calicata C-3.

Fig. Nº5. Perfil a Pie de Trinchera de la Calicata C-4
Fig. Nº6. Ubicación Calicata C-4.

Fig. Nº7. Perfil de la Calicata C-5.

_________________________________________________________________________
PLANOS DE ESTUDIOS BÁSICOS

Volumen I

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Volumen I

Cargado por

Copyright:

Formatos disponibles

MODIFICACION DEL DISEÑO DEL DEPOSITO DE

RELAVES CHACAPAMPA - ETAPAS IV Y V

GEOSERVICE INGENIERIA S.A.C.

MODIFICACION DEL DISEÑO DEL DEPOSITO DE

DOE RUN PERU S.R.L.

Lima, Setiembre 2015

MODIFICACION DEL DISEÑO DEL DEPOSITO DE

Gerente de Proyecto: Boris Castillo Benavente

Coordinador del Proyecto: Andrés García Howell

Cliente: DOE RUN PERU S.R.L.

Rev. Hecho Por Descripción Fecha Revisado Aprobado

A A. Garcia Emitido para revisión Interna 01/06/15 Y. Chavez B. Castillo

B A. Garcia Emitido para el Cliente 12/06/15 Y. Chavez B. Castillo

0 A. Garcia Emitido para construcción 18/06/15 Y. Chavez B. Castillo

1 A. Garcia Emitido para construcción 15/09/15 Y. Chavez B. Castillo

6.1.1 RESUMEN EJECUTIVO

MODIFICACION DEL DISEÑO DEL DEPOSITO DE RELAVES

6.1.1 RESUMEN EJECUTIVO

DOE RUN PERU S.R.L, es propietario de la Unidad de Producción Cobriza, en la cual se

En la actualidad, la Unidad de Producción Cobriza, realiza un proceso de deshumedecido a los

La conformación de las Etapas IV y V componen la Fase II de la sobreelevacion del depósito de

Revisión y Actualización de la topografía de la zona de estudio.

Revisión y Actualización del Estudio hidrológico.

Revisión y Actualización del Estudio geológico e hidrogeológico.

Revisión y Actualización del Estudio de peligro sísmico.

Revisión y Actualización del Estudio geotécnico.

Realizar investigaciones geotécnicas complementarias de campo y ensayos laboratorio

Diseño a nivel de detalle de las obras civiles para el depósito de relaves

Diseño de la instrumentación geotécnica

Manual de aseguramiento de la calidad

Manual de operaciones y contingencias

Planos a nivel de detalle.

2. CARACTERÍSTICAS GENERALES DE LA ZONA DEL PROYECTO

Ver Plano : MI025-2014-PG-01

Distrito : San Pedro de Coris

Centro Poblado : Pampalca, (Expansión)

Sectores : Expansión, Chacapampa, Limonar.

El acceso principal al área a la zona del proyecto es la siguiente:

Lima – La Oroya – Huancayo – Desvío Izcuchaca = 307 km (carretera asfaltada)

Desvío Izcuchaca – Pampas – Cobriza = 173 km (carretera afirmada)

Figura N° 1: Macro localización del Proyecto

El gradiente regional de evaporación aumenta con la altitud, la lámina de evaporación promedio

El área involucrada por el depósito de relaves Chacapampa, morfológicamente se emplaza en

2.4 SITUACIÓN ACTUAL

Actualmente, en la zona Chacapampa, se pueden identificar dos (02) estructuras de

EL material proveniente de la excavacion de la Fase II y de la remocion del botadero temporal,

3. INGENIERÍA DEL PROYECTO

3.1 DEPÓSITO DE RELAVES CHACAPAMPA ETAPA IV

Las obras que componen el depósito de relaves Chacapampa en la Etapa IV son:

Excavación del terreno natural

Sistema de impermeabilización del talud excavadoDepósito de relaves Etapa IV

Sistema de drenaje de aguas infiltradas

Sistema de drenaje de aguas superficiales

3.1.1 EXCAVACIÓN DEL TERRENO NATURAL

Ver planos (MI025-2014-CH-01 a MI025-2014-CH-03)

La excavación tendrá las siguientes características geométricas:

Talud de excavación en suelo: VARH : 1.00V

Talud de excavación en roca: 0.50H : 1.00V

Volumen de excavación: 211,960.10 m3

Área de excavación: 60,251.40 m2

Cota máxima: 2,350 msnm

Cota mínima: 2,255 msnm

Ancho de acceso: 9.75 m
