AUTOCAD

2024 - III

MANUAL PARA INICIARSE

EN EL USO DE AUTOCAD
1
Autor
ING. ÑAURIMA ORTEGA HERBERT

2

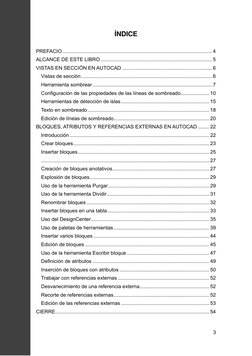

 ÍNDICE

PREFACIO ......................................................................................................... 4
ALCANCE DE ESTE LIBRO .............................................................................. 5
VISTAS EN SECCIÓN EN AUTOCAD ............................................................... 6
Vistas de sección ............................................................................................ 6
Herramienta sombrear .................................................................................... 7
Configuración de las propiedades de las líneas de sombreado.................... 10
Herramientas de detección de islas .............................................................. 15
Texto en sombreado ..................................................................................... 18
Edición de líneas de sombreado ................................................................... 20
BLOQUES, ATRIBUTOS Y REFERENCIAS EXTERNAS EN AUTOCAD ........ 22
Introducción .................................................................................................. 22
Crear bloques ............................................................................................... 23
Insertar bloques ............................................................................................ 25
...................................................................................................................... 27
Creación de bloques anotativos.................................................................... 27
Explosión de bloques .................................................................................... 29
Uso de la herramienta Purgar ....................................................................... 29
Uso de la herramienta Dividir........................................................................ 31
Renombrar bloques ...................................................................................... 32
Insertar bloques en una tabla ....................................................................... 33
Uso del DesignCenter ................................................................................... 35
Uso de paletas de herramientas ................................................................... 39
Insertar varios bloques ................................................................................. 44
Edición de bloques ....................................................................................... 45
Uso de la herramienta Escribir bloque .......................................................... 47
Definición de atributos .................................................................................. 49
Inserción de bloques con atributos ............................................................... 50
Trabajar con referencias externas ................................................................ 52
Desvanecimiento de una referencia externa................................................. 52
Recorte de referencias externas ................................................................... 52
Edición de las referencias externas .............................................................. 53
CIERRE ............................................................................................................ 54

3

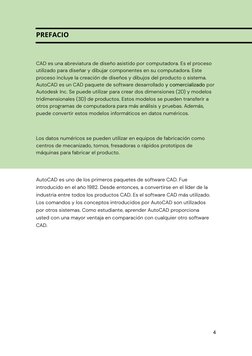

PREFACIO

CAD es una abreviatura de diseño asistido por computadora. Es el proceso

utilizado para diseñar y dibujar componentes en su computadora. Este
proceso incluye la creación de diseños y dibujos del producto o sistema.
AutoCAD es un CAD paquete de software desarrollado y comercializado por
Autodesk Inc. Se puede utilizar para crear dos dimensiones (2D) y modelos
tridimensionales (3D) de productos. Estos modelos se pueden transferir a
otros programas de computadora para más análisis y pruebas. Además,
puede convertir estos modelos informáticos en datos numéricos.

Los datos numéricos se pueden utilizar en equipos de fabricación como

centros de mecanizado, tornos, fresadoras o rápidos prototipos de
máquinas para fabricar el producto.

AutoCAD es uno de los primeros paquetes de software CAD. Fue

introducido en el año 1982. Desde entonces, a convertirse en el líder de la
industria entre todos los productos CAD. Es el software CAD más utilizado.
Los comandos y los conceptos introducidos por AutoCAD son utilizados
por otros sistemas. Como estudiante, aprender AutoCAD proporciona
usted con una mayor ventaja en comparación con cualquier otro software
CAD.

4
ALCANCE DE ESTE LIBRO

El Guía para principiantes de AutoCAD 2024. El libro proporciona un enfoque

de aprendizaje práctico para que los usuarios aprendan AutoCAD. Es escrito
para estudiantes e ingenieros interesados en aprender AutoCAD 2024 para
crear diseños y dibujos de componentes o cualquier persona que se
comunica a través de dibujos técnicos como parte de su trabajo. Los temas
tratados en este libro son los siguientes:

• El Capítulo 1, "Vistas de sección en AutoCAD", le enseña a crear vistas

de sección de un componente. Una vista de sección es la vista
interior de un componente cuando se corta.

• El Capítulo 2, “Bloques, Atributos y Xrefs en AutoCAD”, le enseña a

crear Bloques, Atributos y Xrefs. Los bloques son grupos de objetos
en un dibujo que se pueden reutilizar. Los atributos son notas o
valores relacionados con un objeto. Las referencias externas son
archivos de dibujo adjuntos a otro dibujo.

5
 VISTAS EN SECCIÓN EN AUTOCAD

En este capítulo, aprenderá las siguientes herramientas:

- Crear vistas de sección

- Establecer propiedades de sombreado
- Usar herramientas de detección de islas
- Crear texto en Hatching
- Editar sombreado

Vistas de sección

En este capítulo, aprenderá a crear vistas en

sección, que se crean cortando un objeto a lo
largo de un plano de corte imaginario para ver
sus interiores que no se pueden mostrar
claramente mediante líneas ocultas. En una
vista de sección, se agregan líneas de sección
o líneas de sombreado para indicar las
superficies cortadas por el plano de corte
imaginario. En AutoCAD, puede agregar estas
líneas de sección o líneas de sombreado
cruzado usando el Escotilla herramienta.

6

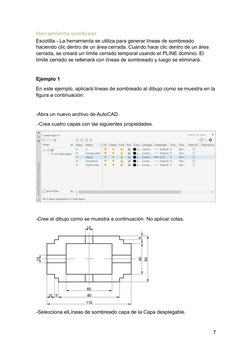

Herramienta sombrear
Escotilla - La herramienta se utiliza para generar líneas de sombreado
haciendo clic dentro de un área cerrada. Cuando hace clic dentro de un área
cerrada, se creará un límite cerrado temporal usando el PLINE dominio. El
límite cerrado se rellenará con líneas de sombreado y luego se eliminará.

Ejemplo 1
En este ejemplo, aplicará líneas de sombreado al dibujo como se muestra en la
figura a continuación.

-Abra un nuevo archivo de AutoCAD.

-Crea cuatro capas con las siguientes propiedades.

-Cree el dibujo como se muestra a continuación. No aplicar cotas.

-Selecciona elLíneas de sombreado capa de la Capa desplegable.

7

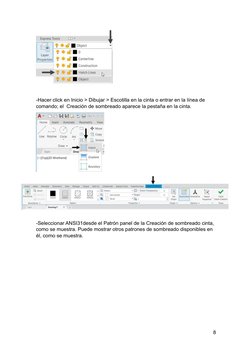

-Hacer click en Inicio > Dibujar > Escotilla en la cinta o entrar en la línea de
comando; el Creación de sombreado aparece la pestaña en la cinta.

-Seleccionar ANSI31desde el Patrón panel de la Creación de sombreado cinta,

como se muestra. Puede mostrar otros patrones de sombreado disponibles en
él, como se muestra.

8

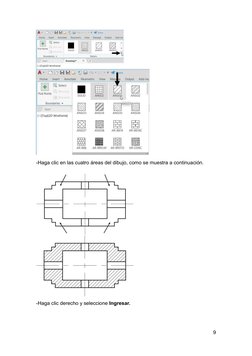

-Haga clic en las cuatro áreas del dibujo, como se muestra a continuación.

-Haga clic derecho y seleccione Ingresar.

9

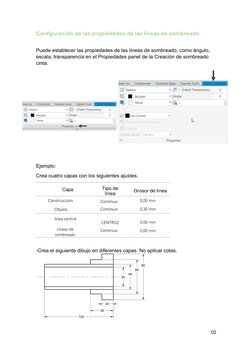

Configuración de las propiedades de las líneas de sombreado

Puede establecer las propiedades de las líneas de sombreado, como ángulo,

escala, transparencia en el Propiedades panel de la Creación de sombreado
cinta.

Ejemplo:
Crea cuatro capas con los siguientes ajustes.

Capa Tipo de
Grosor de línea
línea
Construcción Continuo 0,00 mm
Objeto Continuo 0,30 mm

línea central
CENTRO2 0,00 mm
Líneas de Continuo 0,00 mm
sombreado

-Crea el siguiente dibujo en diferentes capas. No aplicar cotas.

10
-Tipo H y presiona INGRESAR; elCreación de sombreado aparece la pestaña
en la cinta.
-Selecciona el Patrón opción de la Tipo de trama desplegable en el
Propiedades panel.

También puede seleccionar diferentes tipos de sombreado, como Sólido,

Degradado y Definido por el usuario.
-SeleccionarANSI31desde elPatrónpanel.
-Seleccionar Azul desde el Color de sombreado desplegable.

-Ampliar la Propiedades panel y establezca el Anulación de capa de sombreado

a Líneas de sombreado.

11
-Haga clic en el Puntos de selección botón de la Límites panel.

-Designe puntos en las áreas exteriores del dibujo como se muestra a

continuación.

-Ajustar el Escala de patrón de sombreadoa1.5; notará que la distancia entre

las líneas de sombreado aumenta.

-Hacer clic Cerrar creación de sombreado botón en el Cerca panel.

-Presione el BARRA ESPACIADORA para invocar el ESCOTILLA comando de
nuevo.
-Cambiar el Ángulo de escotilla valor a90en el Propiedades tablero, como se
muestra.

12
-Elija puntos en el área como se muestra a continuación.

Al hacer zoom en las líneas de sombreado, puede notar que no están

alineadas correctamente. Esto se debe a que el Usar origen actual botón
activado en el Origen panel. Como resultado, el origen del dibujo actuará como
el origen del patrón de sombreado. Sin embargo, puede cambiar el origen del
patrón de sombreado.

13
-Hacer clic Establecer origen botón en el Origen panel.
-Haga clic para establecer el punto de origen como se muestra a continuación.

-Invocar elEscotilla herramienta y haga clic Igualar propiedades > Usar origen
de sombreado de origen sobre el Opciones panel.
El Igualar propiedades Las herramientas se utilizan para crear nuevas líneas de
sombreado utilizando las propiedades de una existente. El Usar origen de
sombreado de origenLa herramienta creará una nueva eclosión utilizando el
origen de la fuente.

14
•Seleccione la fuente de sombreado, como se muestra en la figura.
•Elija un punto en el área vacía como se muestra a continuación.

Las nuevas líneas de sombreado se crean utilizando las propiedades y el

origen del sombreado de origen.
•Guarde y cierre el archivo.

Herramientas de detección de islas

Al crear líneas de sombreado, las herramientas de detección de islas lo ayudan

a detectar las áreas internas de un dibujo.

Ejemplo:
Cree el dibujo como se muestra a continuación. No aplicar cotas.

15
-Hacer clic Inicio > Dibujar > Escotilla en la cinta
-SeleccionarANSI31desde el Patrón panel.
-Ampliar la Opciones panel y seleccione el Detección de isla normal
herramienta

-Elija un punto en el área fuera del círculo grande; notará que el área dentro del
círculo pequeño se detecta automáticamente. También se crean líneas de
sombreado dentro del círculo pequeño.

-Haga clic derecho y seleccione Ingresar.

16
-Hacer clic Deshacer sobre el Acceso rápido a la barra de herramientas.

-invocar el Escotilla herramienta y seleccioneANSI31desde el Patrón panel.

-Ampliar la Opciones panel y seleccione Detección de isla exterior opción, si no
está seleccionada.

-Elija un punto en el área fuera del círculo grande y presione INGRESAR;

notará que las líneas de sombreado se crean solo fuera del círculo grande. El
Detección de isla exterior La herramienta le permitirá crear líneas de
sombreado solo en el nivel más externo del dibujo.

17
-Repita el proceso utilizando elIgnorar la detección de islas herramienta. Notará
que los bucles internos se ignoran al crear las líneas de sombreado.

Texto en sombreado
Puede crear sombreado sin pasar por el texto y las dimensiones.

-Cree un dibujo como se muestra en la figura.

-Hacer clicInicio > Anotación > Texto multilíneaen la cinta

-Especifique la primera y la segunda esquina del editor de texto, como se
muestra.

18
-Seleccionar Arial desde el Fuente desplegable de la Formateo panel, si no
está seleccionado.
-Asegurarse de que Altura del texto se establece en3.5.
-Tipo AutoCAD en el editor de texto. Haga clic izquierdo en el espacio vacío de
la ventana de dibujo.

-invocar el Escotilla herramienta y seleccione la Detección de isla normal

opción de la Opciones panel.
-Elija un punto en el área cubierta por el límite exterior y presione INGRESAR;
se crean líneas de sombreado.
Notará que las líneas de sombreado no atraviesan el texto y la dimensión.

19
Edición de líneas de sombreado

Puede editar una escotilla usando el Editar sombreado herramienta o

simplemente seleccionando la escotilla.
-Para editar un sombreado usando el Editar sombreado herramienta, expanda
la Modificar panel de la Hogar cinta y seleccione la Editar sombreado
herramienta.

- Seleccione la escotilla del dibujo, el Escotilla Editara parece el cuadro de

diálogo. Las opciones en este cuadro de diálogo son las mismas que las
disponibles en el Creación de sombreado cinta. Expanda este cuadro de
diálogo haciendo clic en el Mas opciones botón ubicado en la esquina inferior
derecha.

20
El cuadro de diálogo ampliado mostrará más opciones, como se muestra a
continuación. Las opciones en este cuadro de diálogo son las mismas que las
disponibles en el Creación de sombreado pestaña.

-Especifique las opciones en el Escotilla Editar cuadro de diálogo y

haga clic en el DE ACUERDO botón; se modificará el patrón de sombreado.

21
 BLOQUES, ATRIBUTOS Y REFERENCIAS EXTERNAS EN
AUTOCAD

En este capítulo, aprenderá a hacer lo siguiente:

- -Crear e insertar bloques

- -Crear bloques anotativos
- -Explotar, purgar bloques
- -Utilice la herramienta Dividir
- -Utilice el DesignCenter y las paletas de herramientas
para insertar bloques
- -Insertar varios bloques
- -Editar bloques
- -Crear bloques con la herramienta Escribir bloque
- -Definir e insertar atributos
- -Trabajar con referencias externas

Introducción

En este capítulo, aprenderá a crear e insertar Bloques y

Atributos en un dibujo. También aprenderá a adjuntar
referencias externas a un dibujo. La primera parte de este
capítulo trata de los Bloques. Un Bloque es un grupo de
objetos combinados y guardados juntos. Posteriormente
puede insertarlo en los dibujos. La segunda parte de este
capítulo trata de los Atributos. Un atributo es un texto
inteligente adjunto a un bloque. Puede ser cualquier
información relacionada con el bloque, como la descripción,
el nombre de la pieza, el valor, etc. La tercera parte del
capítulo trata de los Xrefs (referencias externas). Las
referencias externas son archivos de dibujo, imágenes,
archivos PDF adjuntos a un dibujo.

22
Crear bloques
Para crear un bloque, primero debe crear formas usando las herramientas de
dibujo y usar el BLOQUEAR Comando para convertir todos los objetos en un
solo objeto. El siguiente ejemplo muestra el procedimiento para crear un
bloque.

Ejemplo:
Cree el dibujo como se muestra a continuación. No aplicar cotas. Suponga las
dimensiones que faltan.

-Hacer clic Insertar > Definición de bloque > Crear bloqueen la cinta; el
Definición de bloque aparece el cuadro de diálogo.

-Ingresar Objetivo en el Nombre campo del cuadro de diálogo.

23
-Haga clic en el Seleccionar objetos botón del cuadro de diálogo. Arrastre una
ventana y seleccione todos los objetos del dibujo,
como se muestra.
-Haga clic derecho para aceptar; el cuadro de diálogo aparece de nuevo.

Puede optar por conservar o eliminar los objetos después de definir el bloque.
El Retener opción bajo el Objetos sección conserva los objetos en la ventana
de dibujo después de definir el bloque. El Convertir a bloque La opción elimina
los objetos y muestra el bloque en su lugar. El Borrar La opción elimina
completamente los objetos de la ventana de dibujo.
-Selecciona el Borrar opción bajo el Objetos sección.

-Haga clic en el Punto de recogida botón en el cuadro de diálogo.

-Seleccione el punto medio de la línea vertical izquierda. El punto seleccionado

será el punto de inserción cuando inserte este bloque en un dibujo.

También puede agregar una descripción al bloque en el Descripción caja.

Además de eso, puede configurar el comportamiento del bloque, como
escalabilidad, anotativo, etc., utilizando las opciones en el Comportamiento

24
sección. Las opciones en el Ajustes El área se puede utilizar para establecer
las unidades del bloque y vincular un sitio web u otros archivos con el bloque.
-Hacer clic DE ACUERDO en el cuadro de diálogo; el bloque será creado y
guardado en la base de datos.

Insertar bloques
-Hacer clic Ver > Paletas > Bloques de la cinta para mostrar el BLOQUES
cuadro de diálogo, como se muestra.
A continuación, seleccione el bloque y arrastre el cursor para colocarlo en el
área de dibujo, como se muestra.

El Punto de inserción La casilla de verificación y sus cuadros de edición se

utilizan para definir el punto de inserción al insertar el bloque. Puede colocar el
bloque usando el mouse o ingresando las coordenadas requeridas en sus
respectivos cuadros de edición en el lado derecho, como se muestra. Si la
casilla de verificación está seleccionada, el sistema definirá las coordenadas
aplicadas previamente.

25
Varias pestañas de este cuadro de diálogo se describen a continuación:

Dibujo actual
– Esta pestaña muestra los bloques que crea en el dibujo actual.
Reciente
– Esta pestaña muestra el bloque que creó e insertó recientemente en el dibujo
actual y otros. Favoritos
– Esta pestaña muestra una vista previa de los bloques favoritos que se
copiaron de otras pestañas del cuadro de diálogo. Bibliotecas
– Esta pestaña se usa para mostrar los bloques que creó en diferentes dibujos
al navegar y importándolos, como se muestra.

Nota: También puede insertar un bloque haciendo clic en el bloque que se

muestra después de hacer clic en elInsertar>Bloquear>

26
Insertar de la cinta, como se muestra. Esto solo estará disponible si lo abre en
el mismo archivo de dibujo.

Creación de bloques anotativos

Los bloques anotativos poseen las propiedades anotativas. Se escalarán

automáticamente dependiendo de la escala de la hoja de dibujo. El
procedimiento para crear e insertar bloques anotativos se explica en el
siguiente ejemplo.

Ejemplo:
-Inicie un nuevo archivo de dibujo.
-Cree el dibujo que se muestra en la figura. Suponga las dimensiones que
faltan.
-Hacer clic Insertar > Definición de bloque > Crear bloqueen la cinta; el
Definición de
Bloque aparece el cuadro de diálogo.
-Ingresar Conductor de turbina en el Nombre campo.
-Haga clic en el Seleccionar objetos botón en el cuadro de diálogo. Arrastra una
ventana y selecciona todos los objetos del dibujo. Haga clic derecho para
aceptar la selección.

27
-Selecciona el Borrar opción bajo el Objetos sección, si no está seleccionada.
-Haga clic en el Punto de recogida y seleccione el punto medio de la línea
vertical izquierda, como se muestra.
-Selecciona el Anotativo casilla de verificación debajo de la Comportamiento
sección del cuadro de diálogo. Haga clic en el DE ACUERDO botón en el
cuadro de diálogo.
-Active el botón ubicado en el lado derecho de la barra de estado, como se
muestra.

-Selecciona el Escala de anotacióna1:10.

-Activar el Bloquear herramienta para mostrar la BLOQUES cuadro de diálogo,

como se explicó anteriormente en este capítulo.
-Seleccione la T Conductor de urbina bloque en el cuadro de diálogo para
mostrar la vista previa del bloque con factor de escala 1:10, como
se muestra.
-Haga clic en el área de dibujo para colocarlo.
-Hacer clic Ampliar todo sobre el Barra de navegación para ver el bloque.

28
-Cambiar el Escala de anotacióna1:2; notará que el bloque se escala
automáticamente a1:2,como se muestra.

Explosión de bloques
Cuando inserta un bloque en un dibujo, se considerará como un solo objeto,
aunque se componga de numerosos objetos individuales. En muchas
ocasiones, es posible que necesite dividir un bloque en sus partes individuales.
Puede hacerlo utilizando el Explotar herramienta.

-Para explotar un bloque, haga clic enInicio > Modificar > Explotar linea y
presiona INGRESAR en la cinta o escriba EXPLOTAR en el comando

-Seleccione el bloque y presión e INGRESAR; el bloque se dividirá en objetos

individuales. Puede seleccionar los objetos individuales haciendo clic en ellos.

Uso de la herramienta Purgar

Puede eliminar los bloques no utilizados y otros datos de dibujo no deseados
de la base de datos utilizando el Purga herramienta.
•Para eliminar los datos no utilizados, haga clic en Menú de la aplicación >
Utilidades de dibujo > Purgar; el Purga aparece el cuadro de diálogo, como se
muestra.
•Ampliar la bloques tree y seleccione el bloque requerido para purgar, como se
muestra.

29
•Clickea en el Purgar elementos marcados botón del cuadro de diálogo; el
Purgar – Confirmar Purgara parece un cuadro de mensaje, como se muestra.

30
•Hacer clic Purgar este elemento desde el Purgar – Confirmar Purgar cuadro de
mensaje para eliminar el elemento de la base de datos.
Tenga en cuenta que, si desea purgar todos los elementos, simplemente puede
seleccionar el Purgar todos los elementos marcados del cuadro de mensaje,
como se muestra arriba. Y si seleccionas el Purgar este elemento o Saltar este
elemento luego, el cuadro de mensaje se mostrará una y otra vez para la
confirmación de otros elementos.
•Clickea en el Cancelar botón del cuadro de mensaje y Cerca del cuadro de
diálogo para cerrarlo.
Nota: Puedes hacer click en el Buscar elementos no purgables para mostrar los
objetos de vista previa que no puede purgar y encontrar esos objetos en su
dibujo.

Uso de la herramienta Dividir

El Dividir La herramienta se utiliza para colocar el número de instancias de un

objeto igualmente espaciadas en un segmento de línea. También puede colocar
bloques en un segmento de línea. El siguiente ejemplo le muestra cómo dividir
una línea usando el Dividir herramienta.

Ejemplo:
•Cree el objeto como se muestra en la figura.
•Crea un bloque con el nombre DIODO.
•Especifique el punto medio de la línea vertical izquierda como punto base.
•Crea una línea de60mm de longitud y15grados de inclinación, como se
muestra a continuación.
•Ampliar la Dibujar tablero en el Hogar pestaña y haga clic en el Dividir botón,
como se muestra.

31
•Seleccione el segmento de línea; el mensaje, "Introduzca el número de
segmentos o [Bloquear]:aparece ”.

•Selecciona el Bloquearopción desde la línea de comando; el mensaje,

"Introduzca el nombre del bloque a insertar aparece”.
•Tipo Diodoy presiona INGRESAR; el mensaje, "¿Alinear bloque con objeto?
[Sí No]”.
•Selecciona elSíopción; el mensaje, "Introduzca el número de segmentos:
aparece”.
•Tipo6y pr esiona INGRESAR; el segmento de línea se dividirá en seis
segmentos y se colocarán cuatro instancias de bloques, como se muestra.
•Recorte las partes no deseadas como se muestra a continuación.

Renombrar bloques

Puede cambiar el nombre de los bloques para que se ajusten a sus requisitos y
aclarar su significado. El procedimiento para renombrar bloques se discute a
continuación.
•En la barra de menú, haga clic en Formato > Cambiar nombre o escriba
REBAUTIZAR en la línea de comando y presión eI NGRESAR; el Rebautizara
parece el cuadro de diálogo.
•En el Rebautizar cuadro de diálogo, seleccione bloques desde el Objetos de
nombre lista.

32
•Seleccione el bloque a nombrar de la Elementos lista e ingrese un nuevo
nombre en el Renombrar a caja.
•Hacer clic DE ACUERDO; el bloque será renombrado.

Insertar bloques en una tabla

Puede insertar bloques en una tabla y encajar dentro de las celdas de la tabla.
Tenga en cuenta que no puede insertar bloques anotativos en una tabla. El
siguiente ejemplo le muestra cómo insertar un bloque en una tabla.

Ejemplo:
Cree tres bloques como se muestra a continuación.

•Haga clic en Anotar>Mesa>Mesa de la cinta para mostrar Insertar tabla caja

de diálogo.

•Inserte los valores en el cuadro de diálogo, como se muestra a continuación.

33
•Hacer clic DE ACUERDO y haga clic en cualquier parte del área de dibujo para
definir el punto de inserción de la tabla, como se muestra.
•Después de insertar la tabla, puede cambiar su tamaño (ancho y alto) de
manera uniforme arrastrando su control de esquina, como se muestra a
continuación.

•Ingrese los nombres en las celdas de la tabla, como se muestra a

continuación.

•Seleccione la primera celda en el Símbolo fila y haga clic con el botón

derecho, como se muestra.

34
•Seleccionar Insertar > Bloque desde el menú contextual; el Insertar un bloque
en una celda de tabla aparece el cuadro de diálogo.

•En elInsertar un bloque en una celda de tabla cuadro de diálogo, seleccione

EN T desde el Nombre desplegable.
•Colocar Alineación general de celdas a Medio Centro.
•Hacer clic DE ACUERDO; el símbolo se colocará en la celda seleccionada.

•Del mismo modo, inserte los otros símbolos en las celdas correspondientes.

Uso del DesignCenter

DesignCenter es uno de los medios adicionales por los cuales puede insertar
bloques y dibujos de manera efectiva. Con DesignCenter, puede insertar
bloques creados en un dibujo en otro dibujo. Puede visualizar el DesignCenter

35
haciendo clic en Ver > Paletas > DesignCenter en la cinta o entrando corriente
continua en la línea de comando, como se muestra.

Ejemplo:
•Abra un nuevo archivo de dibujo.
•Crea los siguientes símbolos y conviértelos en bloques.

•Guardar el archivo como Símbolos Electrónicos. dwg. Cierra el archivo.

•Abra un nuevo archivo de dibujo.
•Establezca el límite máximo del dibujo en100,100.

36
Hacer clic Ampliar todo en la barra de navegación.
•Hacer clic Ver > Paletas > DesignCenter
cinta; el Centro de Diseño aparece la paleta sobre el

•En el Centro de Diseño paleta, busque la ubicación del Símbolos Electrónicos.

Dwg archivo usando el Carpeta Lista, como se muestra.
•Seleccione el archivo y haga doble clic en el bloques icono; se mostrarán
todos los bloques presentes en el archivo, como mostrado.
•Arrastre y coloque los bloques en la ventana de dibujo.

También puede insertar bloques invocando el Insertar caja de diálogo.

37
•Utilizar el Mover y Girar herramientas y coloque los bloques como se muestra
a continuación.

Cierra el Centro de Diseño paleta, como se muestra.

38
Utilizar el Línea herramienta y complete el dibujo como se muestra a
continuación.

Uso de paletas de herramientas

Puede organizar bloques, dimensiones, patrones de sombreado y otras
herramientas de uso frecuente en las paletas de herramientas. Similar a Centro
de Diseño paleta, puede arrastrar y colocar varias funciones de las paletas de
herramientas en el dibujo. Puede mostrar las paletas de herramientas haciendo
clic en Ver > Paletas > Paletas de herramientas en la cinta o entrando
PALETAS DE HERRAMIENTAS en la línea de comando.

39
Hay muchas paletas dispuestas en el PALETAS DE HERRAMIENTAS ventana.
Puede mostrar más paletas haciendo clic en la esquina inferior izquierda de las
paletas de herramientas y seleccionando las paletas requeridas.

Hay muchos bloques disponibles en el Arquitectónico, Mecánico, Eléctrico,

Civil, y Estructural paletas Puede arrastrar y colocar bloques desde estas
paletas. También puede hacer clic con el botón derecho en un bloque y realizar
varias operaciones usando el menú contextual que se muestra a continuación.

40
Creación de una nueva paleta de herramientas

•Haga clic derecho en la paleta de herramientas y seleccione Paleta nueva

desde el menú contextual; se agrega una nueva paleta a las paletas de
herramientas.

•Ingresar Símbolos electrónicos como el nombre. La paleta de herramientas

recién creada se agrega, como se muestra.

•Además, puede hacer clic derecho y seleccionar Mover hacia arriba y Mover
hacia abajo para cambiar su ubicación en el PALETAS DE HERRAMIENTAS
ventana, como se muestra.

También puede crear una nueva paleta de herramientas usando el personaliza

rcaja de diálogo.

- Haga clic derecho en Paletas de herramientas y seleccione Personalizar

paletas; el personalizara parece el cuadro de diálogo, como se muestra.

- En el personalizar cuadro de diálogo, haga clic derecho en las paletas

enumerar y seleccionar Paleta nueva.

41
•Introduzca el nombre de la paleta y haga clic en el Cercabotón.

Adición de bloques a una paleta de herramientas

•Abre el Centro de Diseño paleta y seleccione la Símbolos Electrónicos. Dwg

archivo de la Carpetas lista; se muestran los bloques disponibles en el archivo
seleccionado.

•Arrastra los bloques desde el Centro de Diseño y colóquelos en la paleta de

herramientas.

También puede crear una nueva paleta de herramientas a partir de un dibujo

que consta de bloques.

42
 - En el Centro de Diseño paleta, seleccione la Símbolos electrónicos. Dwg
archivo de Lista de carpetas.

- Haga clic derecho y paleta de herramientas; se creará una nueva

paleta a partir del archivo de dibujo.

En la paleta de herramientas, puede agrupar bloques según su función.

•Haga clic derecho en el Paleta de herramientas y seleccione Agregar

separador; se agregará un separador.

•Haga clic derecho y seleccione Añadir texto. Introduzca el nombre del grupo.

43
Insertar varios bloques

Puede insertar varias instancias de un bloque a la vez utilizando el INSERTAR

dominio. Este comando es similar al FORMACIÓN dominio. El siguiente
ejemplo explica el procedimiento para insertar varios bloques a la vez.

Ejemplo:

Cree dos bloques como se muestra a continuación.

•Tipo INSERTAR en la línea de comando y presione INGRESAR; el mensaje,

"Introduzca el nombre del bloque o [?]: aparece”.

•Tipo Bombay presiona INGRESAR; la bomba está unida al cursor.

•Elija un punto en la ventana de dibujo.

•Ingresar1como el factor de escala.

•Ingresar0como el ángulo de rotación; el mensaje, "Introduzca el número de

filas (---) <1>:aparece ”.

44
•Ingresar1como el valor de la fila; el mensaje, "Introduzca el número de
columnas (|||) <1>: aparece”.

•Ingresar4como el valor de la columna; el mensaje, "Especifique la distancia

entre columnas (|||): aparece”.

•Tipo60y presiona INGRESAR; las bombas se insertarán como se muestra a

continuación.

•De manera similar, inserte los depósitos y cree líneas como se muestra a
continuación.

Edición de bloques
Durante el proceso de diseño, es posible que deba editar bloques. Puedes
editar fácilmente un bloque usando elEditor de bloques ventana. A medida que
edita un bloque, todas las instancias del mismo se actualizarán
automáticamente. El procedimiento para editar un bloque se discute a
continuación.

•Hacer clicInsertar > Definición de bloque > Editor de bloquesen la cinta;

elEditar definición de bloqueaparece el cuadro de diálogo.

•En elEditar definición de bloque cuadro de diálogo, seleccione Bomba de la

lista y haga clic enDE ACUERDO; el Editor de bloques aparece la ventana.

45
•Hacer clic Inicio > Dibujar > Polilínea en la cinta y dibuje una polilínea como
se muestra a continuación.

•Hacer clic Cerrar editor de bloques sobre el Cerca panel.

•En el Bloquear: cambios no guardados cuadro de diálogo, haga clic en Guarde

los cambios en la bomba.

Todas las instancias del bloque se actualizarán automáticamente.

46
Uso de la herramienta Escribir bloque
Utilizando el Bloque de escritura herramienta, puede crear un archivo de dibujo
a partir de un bloque u objetos. Posteriormente puede insertar este archivo de
dibujo como un bloque en otro dibujo. El procedimiento para crear un archivo
de dibujo utilizando bloques se analiza en el siguiente ejemplo.

Ejemplo:

Inicie un nuevo archivo de dibujo y cree dos bloques, como se muestra a

continuación.

•Inserte los bloques y cree el dibujo como se muestra a continuación.

Ampliar la Definición de bloque panel y seleccione el Establecer punto base

botón.

47
Seleccione el punto final de la línea horizontal inferior como se muestra.

•Hacer clic Insertar > Definición de bloque > Escribir bloqueen la cinta; el
Bloque de escritura aparece el cuadro de diálogo.

En el Bloque de escritura. En el cuadro de diálogo, puede seleccionar tres tipos

diferentes de fuentes (Bloque, Todo el dibujo u Objetos) para crear un bloque.
Si selecciona el Bloquear opción, puede seleccionar bloques presentes en el
dibujo desde el menú desplegable.

•Selecciona el Todo el dibujo opción.

•Especifique la ubicación del archivo y asígnele el nombre Línea de entrada.

48
Haga clic en DE ACUERDO botón.
Cierre el archivo de dibujo.
Abra un nuevo archivo de dibujo y luego escriba en la línea de comando y
presione INGRESAR; el Insertar aparece el cuadro de diálogo.
Seleccionar Línea de entrada desde el Nombre desplegable y haga clic DE
ACUERDO.
Elija un punto en la ventana de dibujo para insertar el bloque.

Definición de atributos
Un atributo es una línea de texto adjunta a un bloque. Puede contener
cualquier tipo de información relacionada con un bloque. Por ejemplo, la
siguiente imagen muestra un símbolo de compresor con una etiqueta de
equipo. El procedimiento para crear un atributo se analiza en el siguiente
ejemplo.

Ejemplo:
Abra un nuevo archivo de dibujo.
Cree los símbolos como se muestra a continuación.

49
•Hacer clic en Insertar > Definición de bloque > Definir atributos en la cinta;
el Definición de atributo aparece el cuadro de diálogo.

Las opciones en el Modo grupo de los Definición de atributo cuadro de

diálogo se utilizan para establecer el modo de visualización del atributo. Si
selecciona el Invisible opción, el atributo será invisible. El Constante La opción
hace que el valor del atributo sea constante. No puede cambiar el valor. El
Verificar La opción le solicita que verifique después de ingresar un valor. El
Preestablecido. La opción le permite establecer un valor predefinido para el
atributo. El Posición de bloqueo La opción fija la posición del atributo en un
punto seleccionado. El Múltiples líneas La opción permite escribir el valor del
atributo en una o varias líneas.

Inserción de bloques con atributos

Puedes usar el INSERTAR para insertar los bloques con atributos en un dibujo.
El procedimiento para insertar bloques con atributos se analiza a continuación.
Haga clic en el Insertar botón con menú desplegable de la Bloquear panel
para ampliarlo.

Clickea en el Tanque bloque y haga clic en cualquier parte del área de dibujo
para especificar el punto de inserción, como se muestra.

50
IngresarTK-001en el ETIQUETA DE EQUIPO campo de la Editar atributos
cuadro de diálogo que se muestra, como se muestra.

Hacer clic DE ACUERDO desde el cuadro de diálogo; el bloque se colocará

junto con el atributo.

•Del mismo modo, coloque las válvulas de control como se muestra a

continuación.

51
Trabajar con referencias externas
En AutoCAD, puede adjuntar un archivo de dibujo, una imagen o un archivo pdf
a otro dibujo. Estos anexos se denominan Referencias externas (refX). Son de
naturaleza dinámica y se actualizan automáticamente cuando se realizan
cambios en ellos. En el siguiente ejemplo, aprenderá a adjuntar archivos de
dibujo a un dibujo.

Desvanecimiento de una referencia externa

Puede cambiar el desvanecimiento de Xref usando el Desvanecimiento de
refX control deslizante disponible en el ampliado Referencia panel.

•Ampliar la Referencia panel de la Insertar cinta y usa el Desvanecimiento

de refX deslizador para ajustar el desvanecimiento.

Recorte de referencias externas

Puede ocultar la parte no deseada de una referencia externa utilizando el

Acortar herramienta.

•Hacer clic Insertar > Referencia > Clipen la cinta; el mensaje, "Seleccionar
objeto para recortar” aparece en la línea de comando.
•Selecciona el Tuerca. Dwg desde la ventana de dibujo.
•Selecciona el Nuevo límite opción desde la línea de comando.
•Selecciona el Rectangular opción desde la línea de comando.

52
•Dibuja un rectángulo como se muestra a continuación; solo se ve la vista
frontal de la tuerca y se oculta la vista superior. Además, el marco de recorte es
visible.

Edición de las referencias externas

AutoCAD le permite editar las referencias externas en el archivo al que se
adjuntan. También puede editarlos abriendo su archivo de dibujo. El
procedimiento para editar una referencia externa se analiza a continuación.

•Para editar una referencia externa, expanda el Referencia panel y haga clic en
el Editar referencia botón.

53
CIERRE

Este manual fue hecho con el

objetivo de servir de guía para
iniciarse en el uso del programa
AUTOCAD 2024, tratando de ser lo
mas amplia posible, a fin de
abarcar la mayoria de las dudas
que puedan surgir.

Esperando que su uso sea

productivo y beneficioso para
todos.

54
