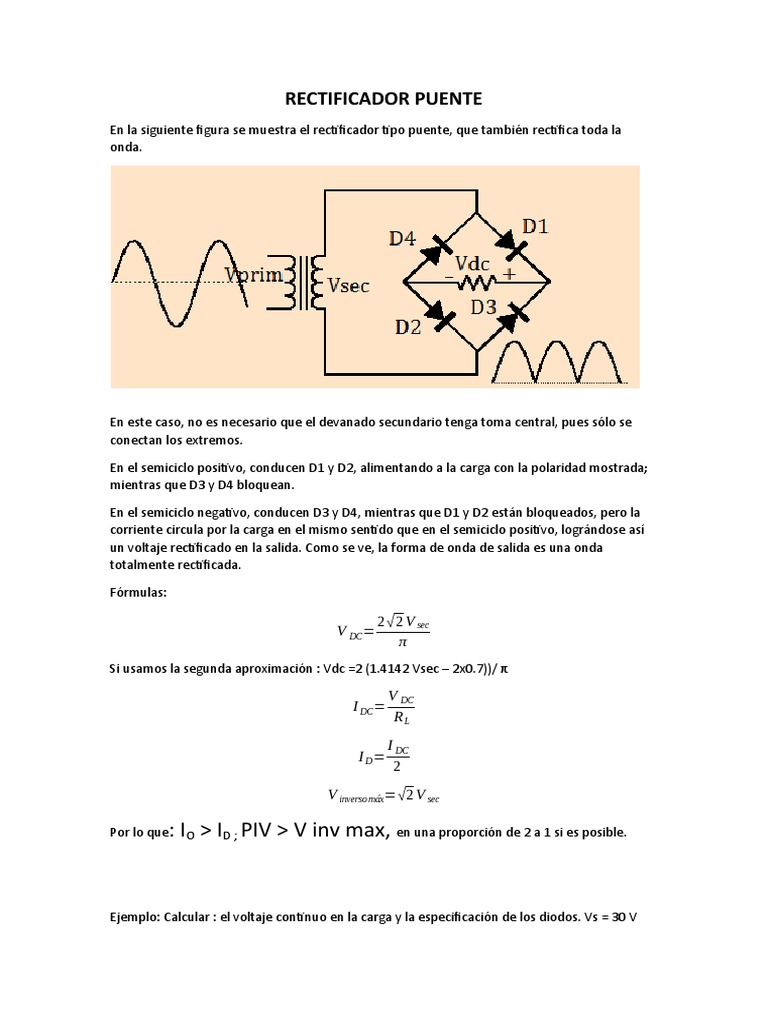

RECTIFICADOR PUENTE

En la siguiente figura se muestra el rectificador tipo puente, que también rectifica toda la
onda.

En este caso, no es necesario que el devanado secundario tenga toma central, pues sólo se
conectan los extremos.

En el semiciclo positivo, conducen D1 y D2, alimentando a la carga con la polaridad mostrada;

mientras que D3 y D4 bloquean.

En el semiciclo negativo, conducen D3 y D4, mientras que D1 y D2 están bloqueados, pero la

corriente circula por la carga en el mismo sentido que en el semiciclo positivo, lográndose así
un voltaje rectificado en la salida. Como se ve, la forma de onda de salida es una onda
totalmente rectificada.

Fórmulas:

2 √ 2 V sec
V DC =
π
Si usamos la segunda aproximación : Vdc =2 (1.4142 Vsec – 2x0.7))/ π

V DC
I DC =
RL
I DC
I D=
2
V inverso máx= √2 V sec

Por lo que : IO > ID ; PIV > V inv max, en una proporción de 2 a 1 si es posible.

Ejemplo: Calcular : el voltaje continuo en la carga y la especificación de los diodos. Vs = 30 V

 Solución:
VDC =( 2 √ 2 x30)/π= 27 V

Si consideramos diodos de 2ª aproximación: Vdc = 2 ( √ 2 30−1.4)/ π = 26.11 V, como se ve hay

una diferencia de 0.89 V

Idc = 27 /100 = 0.27 A

Id = 0.27/2 = 0.135 A

Vinv max = √ 230 = 42.4 V

Luego: Io > 0.135 A PIV > 42.4 V

Luego, se usaría el 1N4002

RECTIFICADOR CON FILTRO POR CAPACITOR

Para elevar el valor continuo en la salida, se conecta en paralelo con la carga un capacitor
electrolítico. La función de este capacitor o filtro es suavizar la variación de la onda,
levantándola un poco y así aumentar el valor promedio de la onda. En la figura se muestra un
rectificador puente con filtro

A continuación se da la forma de onda de salida

Como se ve el área bajo la curva es mayor con filtro que cuando no hay filtro. En la salida, se
produce una pequeña variación llamada ondulación o rizado o rizo (ripple en inglés), que
consta de arcos senos y arcos exponenciales. Pero cuando las variaciones son pequeñas, se
pueden aproximar dichas variaciones a segmentos lineales

Deducción del voltaje continuo de salida: La forma aproximada del rizado, se muestra en la
siguiente figura:

De la figura se deduce que:

 V riz P−P
V DC =V max −
2
En un capacitor se cumple: ic = C dVc/dt y para tramos lineales: ic = C ∆V/∆t
En la figura: iC = Idc ∆V = Vriz p-p ∆t = T (Periodo de la onda del rizado)
Reemplazando : Vriz p-p = Idc T /C = Idc /fC, donde f es la frecuencia del rizado.
A su vez: Idc = Vdc/ RL
Reemplazando y acomodando, tenemos la siguiente fórmula:

√ 2 V sec −1.4
V DC =
1
1+
2 fC R L

Hay que tomar en cuenta que : f riz = f ent, para media onda

f riz = 2 f ent para onda completa

Ejemplo: Calcular: el voltaje de salida y el voltaje de rizado pico a pico. Vs = 30 V

 V DC =
√ 2 x 30
Reemplazando en la fórmula:
1+
1 = 41.27 V
2 x 120 x 0.0005 x 300

V riz P− P=2 x ( √2 x 30−41.27 ) =2.31V

Idc = 41.27/300= 0.137 A

Idiodo = Idc/2 = 0.068 A = 68 mA
Vinv diodo = 1.4142x 30 V = 42.42 V
Los diodos se especifican por su corriente continua que
conducen, pero hay que tener en cuenta que para cargar
el capacitor lo hacen con un pico de corriente 10 veces
mayor.
Cuando C < 1000 uF, un diodo de 1 A no sufriría mucho.
Pero si C > 1000 uF, se usaría un diodo de 3 A o 5A, según
el caso
