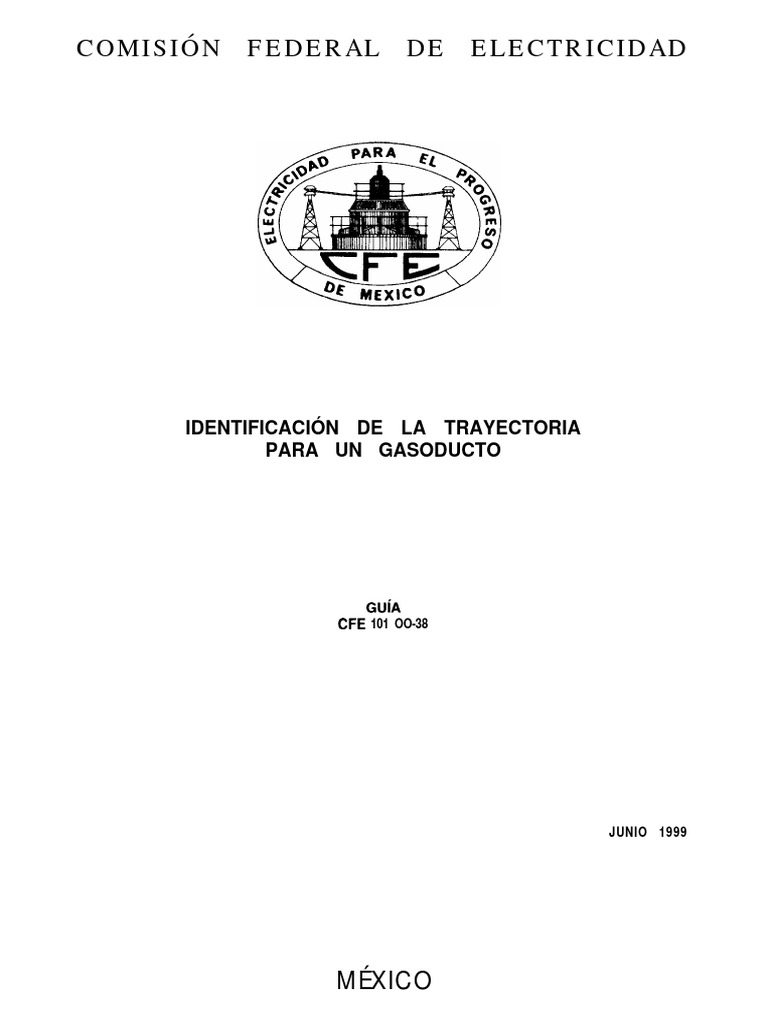

COMISIÓN FEDERAL DE ELECTRICIDAD

IDENTIFICACIÓN DE LA TRAYECTORIA
PARA UN GASODUCTO

GUíA
CFE 101 OO-38

JUNIO 1999

MÉXICO
I
GUíA
IDENTIFICACIÓN DE LA TRAYECTORIA PARA UN GASODUCTO
CFE 10100-38

PREFACIO

Esta guía ha sido elaborada de acuerdo con las Bases Generales para la Normalización en CFE. La propuesta inicial
fue preparada por la Gerencia de Estudios de Ingeniería Civil.

Revisaron y aprobaron la presente guía las áreas siguientes:

COORDINACIÓN DE PROYECTOS TERMOELÉCTRICOS

GERENCIA DE ESTUDIOS DE INGENIERíA CIVIL

GERENCIA DE LAPEM

El presente documento normalizado entra en vigor a partir de la fecha abajo indicada y será actualizado y revisado
tomando como base las observaciones que se deriven de la aplicación del mismo. Dichas observaciones deben
enviarse a la Gerencia de LAPEM, cuyo Departamento de Normalización coordinará la revisión.

Esta guía revisa y sustituye a todas las relacionadas con identificación de la trayectoria para un gasoducto que
se hayan publicado dentro del campo de aplicación de la presente.

I NOTA: Entran en vigora partir de: 990723

 GUÍA
IDENTIFICACIÓN DE LA TRAYECTORIA PARA UN GASODUCTO
CFE 10100-38

1 de 5

0 INTRODUCCIÓN

La Gerencia de Estudios de Ingeniería Civil a través de la Subgerencia de Selección de Sitios elabora la guía técnica
para identificación de la trayectoria para un gasoducto como una obra para transporte y suministro de gas natural
a proyectos que así lo requieran.

1 OBJETIVO

Determinar la información que se requiere para definir la trayectoria de un gasoducto.

2 CAMPO DE APLICACIÓN

La guía técnica para identificación de la trayectoria de un gasoducto es aplicable en la CFE y en compañías

contratistas que por disposición de la CFE realicen un estudio de esta naturaleza.

3 DOCUMENTOS QUE SE APLICAN

NOM-008-SCFI-1993 Sistema General de Unidades de Medida.

4 DEFINICIONES

4.1 Áreas de apoyo

Todas aquellas entidades internas o externas a CFE que aporten información conforme a los requerimientos de la
Subgerencia de Selección de Sitios para la identificación de alternativas de trayectoria de un gasoducto.

4.2 Cliente

Receptor de un producto (trayectoria de un gasoducto) suministrado por el proveedor en una situación contractual.

4.3 Contratista o Proveedor

Organización que suministra un producto (alternativas de trayectoria de gasoducto) al cliente en una situación
contractual.

4.4 Etapa de Identificación

La etapa inicial de estudio de selección de alternativas de trayectorias de un gasoducto, en la cual se obtiene la

información básica del proyecto para justificar la decisión de realizar la inversión necesaria y la aprobación por parte
del cliente. La duración de la etapa de identificación es de tres a seis meses.

5 REQUISITOS

Solicitud del cliente para que el proveedor realice la identificación de trayectorias para un gasoducto.

990611
 GUÍA
IDENTIFICACIÓN DE LA TRAYECTORIA PARA UN GASODUCTO
CFE 10100-38

2 de 5

6 DESARROLLO DE ACTIVIDADES EN LA ETAPA DE IDENTIFICACIÓN

Las actividades en la etapa de identificación se desarrollan en tres partes:

a) Definición de la información.

b) Análisis comparativo de las alternativas.

c) Elaboración del informe final.

6.1 Definición de la Información

La definición de la información tiene como propósito conocer las características de la zona geográfica en la que se
identificarán las posibles alternativas de gasoducto de acuerdo con las necesidades del cliente.

6.1.1 Características del proyecto

El cliente proporciona en forma escrita y/o medio magnético las siguientes características del proyecto:

a) Volumen requerido de gas.

b) Presión de entrega.

c) Localización del tramo de interconexión a gasoducto principal.

6.1.2 Requerimientos de los estudios

Las áreas de apoyo con base en guías técnicas y procedimientos que norman sus actividades proporcionan la
información que obtengan de sus estudios en un informe escrito y/o medio magnético, conforme a los alcances
indicados en la requisición del cliente para la identificación de alternativas de trayectoria para un gasoducto:

6.1.2.1 Información hidrometeorológica

a) Clasificación climática.

b) Temperatura (máxima, media y mínima).

c) Precipitación media mensual y anual.

d) Humedad relativa.

e) Evaporación.

f) Fenómenos especiales (llovizna, nieve, granizo, niebla, neblina, rocío, escarcha, chubasco y
tromba).

g) Hidrología superficial (Identificación de cruces con corrientes superficiales).

990611
 GUÍA
IDENTIFICACIÓN DE LA TRAYECTORIA PARA UN GASODUCTO
CFE 10100-38

3 de 5

6.1.2.2 Información geomática

a) Percepción remota.

b) Topografía.

c) Geología superficial.

d) Infraestructura existente identificación de cruces con infraestructura.

e) Áreas urbanas.

f) Demografía.

g) Edafología.

h) Usos de suelo.

6.1.2.3 Información geotécnica

Dictamen preliminar de características geotécnicas.

6.1.2.4 Información sismotectónica

Regionalización sísmica

6.1.2.5 Información económica

Costo por conceptos de inversión

6.1.2.6 Información ambiental

Diagnóstico preliminar de impacto ambiental

6.2 Análisis Comparativo de Alternativas

En la segunda parte del estudio de identificación de alternativas para la trayectoria de un gasoducto se analiza e
integra la información proporcionada por las áreas de apoyo. Se identifican las alternativas del gasoducto y se
evalúan comparativamente con el fin de determinar la trayectoria definitiva.

6.2.1 Análisis e integración de la información

En el análisis e integración de la información se delimitan las áreas de exclusión en las que no es posible construir
un gasoducto y en consecuencia se conocen las zonas viables para identificar las alternativas de gasoducto. Se
utilizan criterios de exclusión como son: áreas naturales protegidas, zonas urbanas y crecimiento demográfico,
proyectos de ordenamiento ecológico y proximidad a infraestructura existente.

6.2.2 Selección de alternativas

En las áreas viables se identifican las alternativas susceptibles de ser trayectorias y se definen las características
particulares de cada una de ellas. Mediante criterios de distancia a los ductos de gas de la región para su
interconexión, características físicas de las trayectorias, usos de suelo y afectaciones.

990611
 GUÍA
IDENTIFICACIÓN DE LA TRAYECTORIA PARA UN GASODUCTO
CFE 10100-38

4 de 5

6.2.3 Evaluación técnico-económica y selección de trayectoria definitiva

La comparación de alternativas se realiza mediante una técnica estadística que califica a cada una de las variables,
de tal manera que se pueda apreciar las diferencias cualitativas y cuantitativas entre ellas para asegurar la
confiabilidad de la selección de alternativas. El objetivo es determinar la mejor trayectoria para el gasoducto.

6.3 Elaboración del Informe Final

Con el propósito de elaborar un documento único que garantice la satisfacción del cliente se reúne la información
de manera integral para facilitar su consulta y se acompaña con los informes que soportan el análisis de la
información.

6.3.1 Contenido del informe para identificación de la trayectoria para un gasoducto

El informe debe cumplir con la estructura mostrada en la siguiente página:

990611
 GUÍA
IDENTIFICACIÓN DE LA TRAYECTORIA PARA UN GASODUCTO
CFE 10100-38

5 de 5

RESUMEN

INTRODUCCIÓN

Objetivo del informe

Estructura del informe

DESCRIPCIÓN DEL PROYECTO

Características generales

Estación receptora de gas en la central

Localización de la zona en estudio y alternativas

CARACTERÍSTICAS REGIONALES

Vías de comunicación

Servicios públicos

Demografía

Infraestructura y actividades socioeconómicas

Hidrometeorología
Condiciones meteorológicas regionales
Climatología
Hidrología superficial

Topografía

Geología
Geología superficial
Geotecnia
Condiciones geotécnicas

Sismotectónica
Regionalización sísmica

Impacto ambiental
Diagnóstico preliminar de impacto ambiental

ANÁLISIS COMPARATIVO DE ALTERNATIVAS

Análisis e integración de información

Selección de alternativas
Evaluación técnico-económica y selección de trayectoria definitiva

CONCLUSIONES Y RECOMENDACIONES

REFERENCIAS BIBLIOGRÁFICAS

ANEXOS

990611
