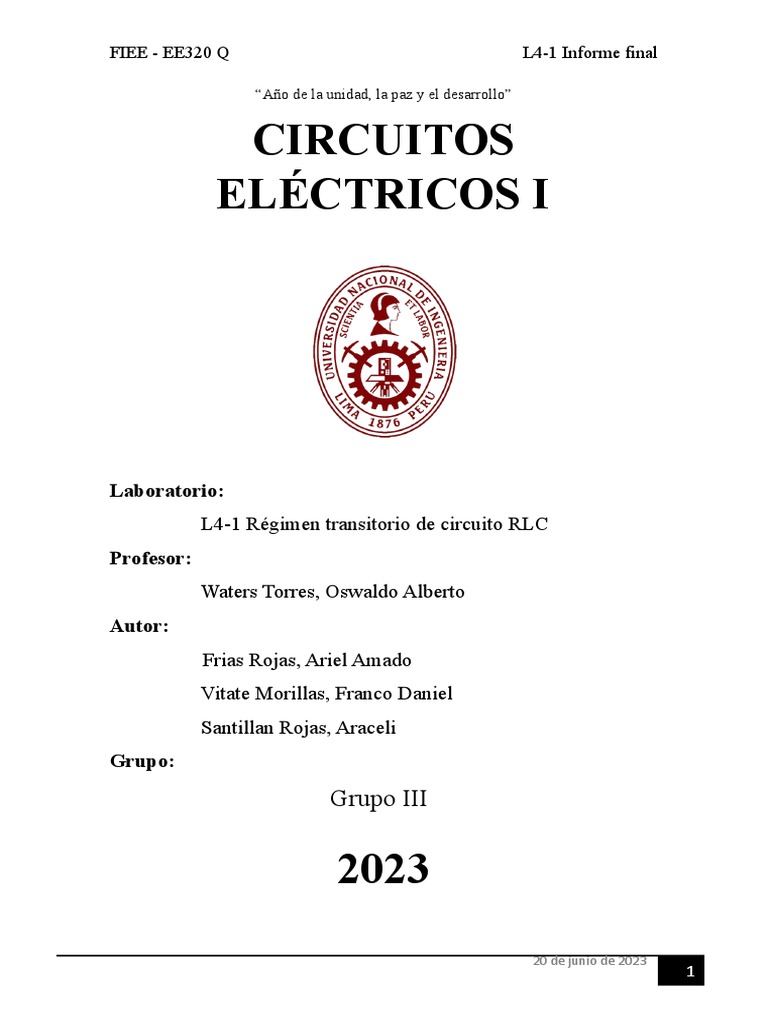

FIEE - EE320 Q L4-1 Informe final

“Año de la unidad, la paz y el desarrollo”

CIRCUITOS
ELÉCTRICOS I

Laboratorio:
L4-1 Régimen transitorio de circuito RLC
Profesor:
Waters Torres, Oswaldo Alberto
Autor:
Frias Rojas, Ariel Amado
Vitate Morillas, Franco Daniel
Santillan Rojas, Araceli
Grupo:
Grupo III

2023
20 de junio de 2023
1
FIEE - EE320 Q L4-1 Informe final

Régimen transitorio de circuito RLC

1) Objetivos
Los objetivos para este informe de laboratorio son:

1. Comprender el concepto de régimen transitorio: El objetivo principal es

comprender qué es el régimen transitorio en un circuito RLC y cómo difiere del
estado estable. A través del laboratorio, podrás observar y analizar las respuestas
transitorias del circuito antes de alcanzar un estado estable.
2. Estudiar las características del régimen transitorio: El laboratorio te permitirá
estudiar las características del régimen transitorio, como el tiempo de subida, el
tiempo de caída y la frecuencia de oscilación. Podrás medir y analizar estos
parámetros en función de los componentes y las condiciones iniciales del
circuito.
3. Validar la teoría con experimentos: Al comparar los resultados experimentales
con los resultados teóricos o calculados, podrás validar la teoría del régimen
transitorio en un circuito RLC. Esto te ayudará a comprender cómo se comporta
el circuito en condiciones reales y cómo los parámetros teóricos se traducen en
valores medidos.
4. Aplicar conocimientos de circuitos RLC: A través del laboratorio, podrás aplicar
tus conocimientos sobre circuitos RLC, incluyendo el cálculo de impedancias,
la respuesta a señales transitorias y el análisis de circuitos en régimen
transitorio. Esto te ayudará a fortalecer tus habilidades en la resolución de
problemas prácticos relacionados con este tipo de circuitos.
5. Mejorar habilidades de medición y uso de instrumentos: El laboratorio te
brindará la oportunidad de mejorar tus habilidades en el uso de instrumentos de
medición, como multímetros y osciloscopios. Podrás aprender a configurar y
utilizar estos instrumentos de manera efectiva para medir tensiones, corrientes y
formas de onda en el circuito RLC.
6. Analizar fuentes de error y precisión: Durante el laboratorio, podrás identificar
posibles fuentes de error en las mediciones y en la aplicación de las condiciones
iniciales. Podrás analizar la precisión de los resultados y discutir cómo estas
fuentes de error podrían afectar las mediciones y las conclusiones.

20 de junio de 2023
2
FIEE - EE320 Q L4-1 Informe final

2) Fundamento teórico
Un circuito RLC es un circuito eléctrico que consta de una resistencia (R), una
bobina (L) y un condensador (C) conectados en serie o en par alelo. Estos componentes
tienen propiedades eléctricas distintas:

Resistencia (R): Se opone al flujo de corriente eléctrica y disipa energía en

forma de calor.
Bobina (L): Almacena energía en un campo magnético cuando circula corriente
a través de ella. La inductancia (L) se mide en henrios (H) y determina la
capacidad de la bobina para oponerse a cambios rápidos en la corriente.
Condensador (C): Almacena energía en un campo eléctrico cuando se carga con
carga eléctrica. La capacitancia (C) se mide en faradios (F) y determina la
capacidad del condensador para almacenar carga.

Cuando se aplica una fuente de alimentación a un circuito RLC, se pueden

distinguir dos estados principales: el estado transitorio y el estado estable.

Régimen transitorio: Es la respuesta del circuito cuando se aplica por primera

vez la fuente de alimentación o cuando se producen cambios abruptos en la
fuente o las condiciones iniciales. Durante el régimen transitorio, las corrientes
y tensiones en el circuito cambian con el tiempo antes de alcanzar un estado
estable. Estos cambios se deben a las propiedades inductivas y capacitivas de la
bobina y el condensador, respectivamente.
Régimen estable: Es el estado en el que el circuito alcanza una respuesta
constante después de que las corrientes y tensiones hayan dejado de cambiar.
En este estado, la energía almacenada en el campo magnético de la bobina y en
el campo eléctrico del condensador se equilibra con la energía disipada en la
resistencia.

Durante el régimen transitorio, las características del circuito RLC, como la

inductancia (L), la capacitancia (C) y la resistencia (R), así como las condiciones
iniciales, como la carga inicial del condensador o la corriente inicial en la bobina,
afectan la respuesta del circuito.

Las ecuaciones diferenciales y las leyes de Kirchhoff se utilizan para describir el

comportamiento del circuito RLC en régimen transitorio y establecer relaciones entre
corrientes y tensiones en función del tiempo. Estas ecuaciones permiten calcular y
predecir las respuestas transitorias del circuito, como el tiempo de subida, el tiempo de
caída y la frecuencia de oscilación.

En resumen, el régimen transitorio de un circuito RLC se refiere a la respuesta

transitoria del circuito cuando se aplica una fuente de alimentación o se producen
cambios en las condiciones iniciales. Estudiar el régimen transitorio nos permite
comprender cómo el circuito responde a los cambios y alcanza eventualmente un
estado estable.

20 de junio de 2023
3
FIEE - EE320 Q L4-1 Informe final

3) Equipos y materiales

3.1) Multímetro digital

3.2) Cables de conexión

3.3) Capacitor cerámico

3.4) Inductor o bonina

20 de junio de 2023
4
FIEE - EE320 Q L4-1 Informe final

3.5) Potenciómetro

3.6) Osciloscopio

3.7) Generador de señales

20 de junio de 2023
5
FIEE - EE320 Q L4-1 Informe final

4) Simulación
Se simularon los circuitos en Multisim.

Circuito para simular:

Señal sobre amortiguada

Señal críticamente amortiguada

Señal sub amortiguada

20 de junio de 2023
6
FIEE - EE320 Q L4-1 Informe final

5) Procedimiento

1. Reúne los materiales necesarios: generador de ondas,

potenciómetro, inductor, capacitor, osciloscopio y cables de
conexión.
2. Configura el generador de ondas para que genere una señal
sinusoidal con una frecuencia inicial determinada. Ajusta la
amplitud de la señal según tus necesidades.
3. Conecta un extremo del generador de ondas al potenciómetro.
Asegúrate de utilizar cables adecuados para establecer una
conexión sólida.
4. Después de descargada. Con un cronómetro vamos a contar el
voltaje que pasa por el circuito y especialmente en la parte del
capacitor. Antes de esto vamos a darnos cuenta de que una
parte del interruptor de tres posiciones. Una tiene para hacer
que el capacitor se descargue y otra posición tiene que el
voltaje del capacitor se cargue y la última la deja intacta.
5. Conecta el otro extremo del potenciómetro al inductor. El
inductor es un componente que almacena energía en forma de
campo magnético cuando la corriente lo atraviesa.
6. Finalmente, conecta el extremo del capacitor que no está
conectado al inductor de regreso al generador de ondas.
Asegúrate de que la conexión esté bien asegurada.
7. Finalmente, conecta el extremo del capacitor que no está
conectado al inductor de regreso al generador de ondas.
8. El circuito debería de quedar de la siguiente forma:

9. Enciende el generador de ondas y el osciloscopio.

10. Comienza a variar el potenciómetro. Al ajustar su resistencia,
puedes controlar la amplitud de la señal que ingresa al
circuito RLC.

20 de junio de 2023
7
FIEE - EE320 Q L4-1 Informe final

11. Comienza a variar el potenciómetro. Al ajustar su resistencia,

puedes controlar la amplitud de la señal que ingresa al
circuito RLC.
12. Comienza a variar el potenciómetro. Al ajustar su resistencia,
puedes controlar la amplitud de la señal que ingresa al
circuito RLC.
13. Nos deberían salir señales de este tipo:

14. Este procedimiento también se hará poniendo la resistencia

R1 y R2 paralelas al capacitor de manera separada.

20 de junio de 2023
8
FIEE - EE320 Q L4-1 Informe final

6) Cuestionario
1. ¿Qué diferencias observa al cambiar el valor de la resistencia RC y a qué se
deben estas diferencias?

Los valores del decremento logarítmico también aumentan, en consecuencia, α

también aumenta. También se observa que los valores pico de voltaje en la onda sub
amortiguada aumentan en valor, también el valor de la resistencia crítica aumenta un
poco.

Las diferencias se deben a que la resistencia hace que la impedancia en la carga

disminuya, por ende, la corriente aumenta y también el voltaje, pero en un tiempo t
muy pequeño.

2. A partir de la solución por ecuaciones diferenciales verifique la fórmula del

decremento logarítmico.

Ponemos la ecuación diferencial en función de vC .

∂2 v c R ∂ v c 1 1
+ + vc= v
∂t 2
L ∂t LC LC

La solución homogénea de la ecuación diferencial sería:

−αt
vC H =v ⅇ (cos w d t+θ)

Donde:
R 1
2 L o √ LC d √ o
2 2
α= w= w = w −α

Notamos que la solución es oscilatoria entonces tiene un periodo que es igual a:

2π
T=
wd

Entonces definimos el decremento logarítmico como la relación entre las amplitudes

máximas de dos ondas en un cierto periodo:
ε n v ⅇ−αt 1

= 1

ε n v ⅇ−αt 2
2

Como t 2=t 1+T , entonces:

εn ⅇ−αt 1
1
=
εn 2
ⅇ
−α(t¿¿ 2+T ) αT
=ⅇ ¿
Aplicamos ln :

λ=ln
[ ]
εn
1

εn
2
=αT

λ : decremento logarítmico

20 de junio de 2023
9
FIEE - EE320 Q L4-1 Informe final

3. Plantee las ecuaciones de cada una de las variables VL,I :

vL :
''
vL + ( RL + R1C ) v +( LC1 + R RLC ) v =0
c
'
L
c
L

i:
''
i +
( RL + R1C ) i +( LC1 + R RLC ) i= R vLC
c
'

c c

i1 :

i '1' +
( RL + R1C ) i +( LC1 + R RLC ) i =0
c
'
1
c
1

i2 :
''
i2 +
( R
+
1 '
L Rc C
i2 +
1
+
R
) (
LC Rc LC
i 2=
v
R c LC )
4. Observaciones, conclusiones y recomendaciones de la experiencia realizada.
Observaciones:

Un circuito tiene una función específica como se ha estudiado, pero una idea de
mejoría puede ser el generalizar cada circuito y poder así, obtener funciones
combinadas de todos los circuitos, es decir, que al generalizar cada circuito en
sus diagramas no serían tan complejos y diversos, haciendo más fácil su
utilización.

Conclusiones:

Se concluye que las variables y el comportamiento de un circuito depende de su

diseño mismo y además de la distribución de sus elementos.
No es igual el comportamiento de un circuito RLC en serie si le aumentamos
una resistencia en paralelo al condensador.
La resolución de ecuaciones diferenciales se facilitan mediante el uso de la
Transformada de Laplace.
Se pudo comprobar las diferentes gráficas de los estados del circuito RLC,
dependiendo que valor toma la resistencia.

Recomendaciones:

Se debe descargar el condensador antes de cada paso del experimento, ya que

esta carga inicial influye sobre los datos que deseamos obtener.
Recomendamos cambiar los elementos que no hagan buen contacto, y los que se
encuentren defectuosos, ya que estos pueden ocasionar errores en la medición.
Debemos verificar las conexiones y la continuidad dentro de nuestro circuito.

20 de junio de 2023
10
FIEE - EE320 Q L4-1 Informe final

Anotar los valores de los elementos utilizados ya que estos son muy importantes
para hallar y poder comprobar los resultados, estos valores son relativos ya que
pueden haber cambiado por la temperatura, el desgaste, etc.
Debemos saber diferenciar muy bien las diferentes variables utilizadas
en el circuito RLC, ya que podríamos confundir valores y tener
resultados erróneos.

5. Mencionar 3 aplicaciones prácticas de la experiencia realizada completamente

sustentada.

El efecto magnético de RLC: Pone en marcha los motores eléctricos, se usa en el

reactor de tubo fluorescente para limitar la corriente circulante, produce una
chispa eléctrica en un encendedor de cocinas del tipo "magic click" o está
presente en los chisperos de encendido en cocinas que ya lo integran, etc.

Otra aplicación es el estudio de las señales transitorias. Estas e producen en

todos los circuitos (el encendido de un circuito ya es un transitorio) y se suelen
extinguir de forma natural sin causar problemas, pero existen casos donde se
deben limitar pues pueden provocar un mal funcionamiento o incluso la
destrucción de algún componente.

Factor de Potencia: Denominamos factor de potencia al cociente entre la

potencia activa y la potencia aparente, que es coincidente con el coseno del
ángulo entre la tensión y la corriente cuando la forma de onda es sinusoidal pura,
etc. Un ejemplo claro seria la caja de la que marca la potencia que se consume,
en este sentido la potencia total.

6. ¿Cuál es el valor del potenciómetro para una onda críticamente amortiguada

para cada carga?

Para determinar el valor del potenciómetro en un circuito RLC para una

condición de amortiguamiento crítico.

La resistencia crítica se calcula utilizando la fórmula:

Rc = 2 * sqrt(L / C)

L = 2.6 H y C = 96.5 nF

Operando Rc=10.4 Ohmios

7. Explique las variaciones sufridas al cambiar la resistencia Rc y al retirarla del

circuito

Aumento de Rc: Si se incrementa la resistencia Rc por encima de su valor

crítico, el circuito pasa de estar críticamente amortiguado a estar sobre-
amortiguado. En esta situación, la respuesta del circuito se vuelve más lenta y

20 de junio de 2023
11
FIEE - EE320 Q L4-1 Informe final

menos oscilante. La mayor resistencia disipa la energía más rápidamente, lo que

resulta en una amortiguación más rápida de las oscilaciones.
Disminución de Rc: Si se reduce la resistencia Rc por debajo de su valor crítico,
el circuito pasa de estar críticamente amortiguado a estar sub-amortiguado. En
este caso, la respuesta del circuito se vuelve más oscilante y tarda más en
estabilizarse. La menor resistencia impide una disipación rápida de la energía, lo
que permite que las oscilaciones persistan durante más tiempo.

8. Comparación de valores
Sin resistores Con el resistor R2=29.9 Kohmios
Reales Simulación Reales Simulación
Frecuencia= 20.4 Hz 20.6 Hz Frecuencia= 20 Hz 19.85 Hz
Periodo= 49.85 s 50.02 s T= 49.85 50.20 s
Vpp=11.2 V 12 V Vpp=10V 9.85 V
Alfa=0.461 0.521 Potenciometro= 292 300
Con el resistor R1=49.9 Kohmios
Reales Simulación
Frecuencia= 20 Hz 19.80 Hz
Vpp= 9.40 V 10 V
Potenciometro=316 320
Periodo=49.95 s 50.30 s

20 de junio de 2023
12
FIEE - EE320 Q L4-1 Informe final

7) Recomendaciones
1. Verifica los valores de los componentes: Asegúrate de utilizar los valores
correctos de inductancia, capacitancia y resistencia según los requisitos del
circuito. Utiliza instrumentos de medición adecuados para confirmar los
valores de los componentes.

2. Considera la frecuencia de operación: Los circuitos RLC pueden exhibir

comportamientos diferentes a diferentes frecuencias. Asegúrate de seleccionar
una frecuencia de operación adecuada y ajustarla según sea necesario para
observar los fenómenos deseados, como la resonancia o el amortiguamiento.

3. Protege los componentes sensibles: Al trabajar con circuitos RLC,

especialmente en configuraciones de alta potencia, considera la protección
adecuada de los componentes sensibles, como los inductores y los capacitores.
Esto puede incluir el uso de dispositivos de protección, como diodos o fusibles,
según sea necesario.

4. Utiliza un entorno controlado: Para obtener resultados precisos y confiables,

realiza tus mediciones y pruebas en un entorno controlado y libre de
interferencias electromagnéticas. Evita fuentes de ruido eléctrico o magnético
que puedan afectar los resultados.

8) Conclusiones
1. Resonancia: Los circuitos RLC pueden exhibir fenómenos de resonancia,
donde la impedancia del circuito es mínima en una frecuencia específica. Esto
puede resultar en oscilaciones con amplitudes significativas y puede tener
aplicaciones en filtros o circuitos sintonizados.

2. Amortiguamiento: El circuito RLC puede estar amortiguado, lo que significa

que la energía disminuye gradualmente en el tiempo. El grado de
amortiguamiento depende de los valores de los componentes y puede ser crítico
en aplicaciones como sistemas de control o circuitos de audio.

3. Respuesta transitoria: Al aplicar una señal de entrada a un circuito RLC, la

respuesta transitoria describe cómo el circuito responde antes de alcanzar un
estado estable. Esto puede ser importante para analizar los efectos iniciales y
las condiciones iniciales del circuito.

4. Impedancia compleja: Los circuitos RLC presentan una impedancia compleja,

que combina resistencia, inductancia y capacitancia en una sola expresión
matemática. Esta impedancia puede influir en la transferencia de energía y la
respuesta del circuito a diferentes frecuencias.

20 de junio de 2023
13
FIEE - EE320 Q L4-1 Informe final

9) Referencias bibliográficas
"Electric Circuits" by James W. Nilsson and Susan A. Riedel
"Electricity and Magnetism" by Edward M. Purcell
"Engineering Circuit Analysis" by William H. Hayt Jr. and Jack E.
Kemmerly
"Circuit Analysis: Theory and Practice" by Allan H. Robbins and
Wilhelm C. Miller
"Fundamentals of Electric Circuits" by Charles K. Alexander and
Matthew N.O. Sadiku

20 de junio de 2023
14
