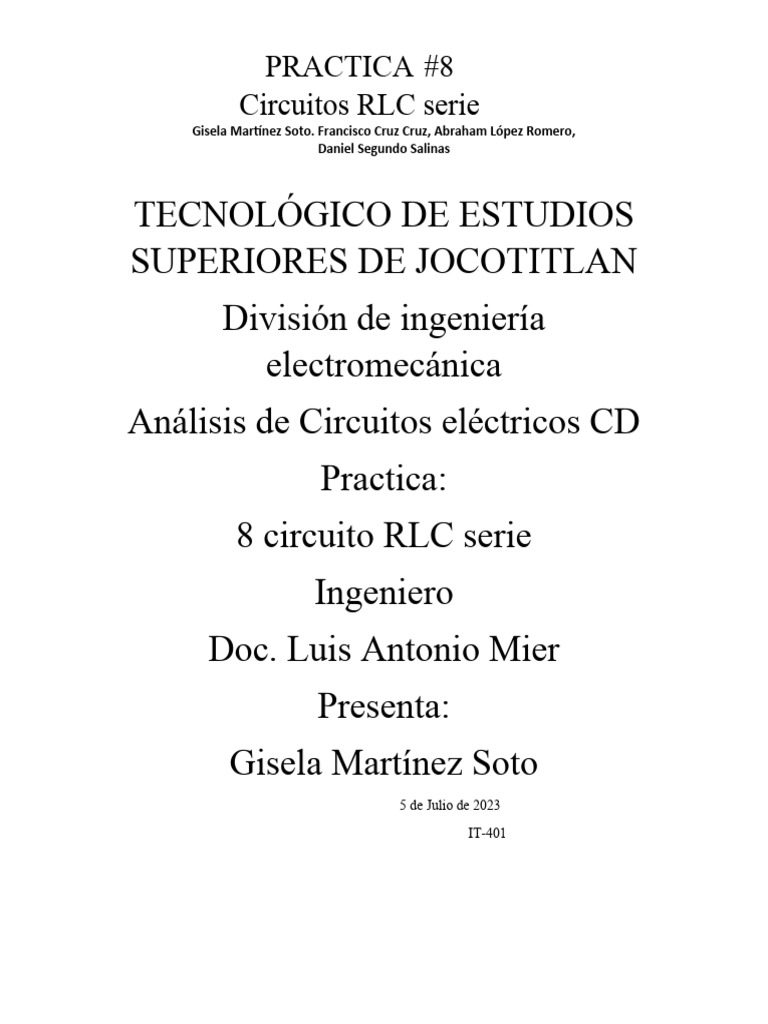

PRACTICA #8

Circuitos RLC serie

Gisela Martínez Soto. Francisco Cruz Cruz, Abraham López Romero,
Daniel Segundo Salinas

TECNOLÓGICO DE ESTUDIOS
SUPERIORES DE JOCOTITLAN
División de ingeniería
electromecánica
Análisis de Circuitos eléctricos CD
Practica:
8 circuito RLC serie
Ingeniero
Doc. Luis Antonio Mier
Presenta:
Gisela Martínez Soto
5 de Julio de 2023
IT-401
 PRACTICA #8
Circuitos RLC serie
Gisela Martínez Soto. Francisco Cruz Cruz, Abraham López Romero,
Daniel Segundo Salinas

Objetivo general
Manejar circuitos RLC con corriente alterna, observando las interacciones de los dispositivos,
también efectuara las mediciones correspondientes para obtener los valores experimentales y
compararlos con los valores teóricos.
Material empleado:
a) 5 resistencias (10 KΩ, 4.7 kΩ, 2KΩ, 1KΩ, 560 Ω) a .5 Watts)
b) Una fuente de corriente alterna regulada de 0-12 Volts.
c) Multímetro digital.
d) Protoboard
e) Cables para conexiones caimán-caimán
f) Un capacitor de 6μF a 350 V de C.A.
g) Una bobina de 3.4 H
Consideraciones teóricas:
Los circuitos de corriente alterna (C.A.) se usan en los sistemas de distribución de energía eléctrica,
para alimentar radios, televisiones y otros dispositivos de comunicación, así como una amplia
variedad de motores eléctricos. El calificativo alterna significa que la corriente cambia de dirección,
alternando periódicamente en una dirección y en otra. Por lo general se trabajan corrientes que
varían en forma senoidal. Se sabe que tanto la fem como la corriente producida varían de modo
sinusoidal en el tiempo por lo que se establece que existan valores de frecuencia angular de la
fuente de fem de corriente alterna. Se dice que dos cantidades como corriente y diferencia de
potencial, están en fase si alcanzan sus valores pico al mismo tiempo.
Cuando se utilizan inductores y capacitores en un circuito de CA se presenta un efecto de oposición
al paso de la corriente alterna, llamada Reactancia, cuya unidad en el sistema internacional es el
Ohm, destacándose las siguientes características:

• La reactancia de un elemento de circuito es una medida de su oposición al flujo de la

corriente alterna
• La reactancia interviene en un circuito de C.A. como la resistencia en C.D.
• La reactancia de un elemento proporciona la diferencia de potencial que se debe aplicar
para producir la unidad de corriente a través del circuito a una frecuencia dada.
Las gráficas de Voltaje y Corriente para los elementos R, L y C respectivamente, en un circuito de
CA se muestran en las siguientes figuras.
 PRACTICA #8
Circuitos RLC serie
Gisela Martínez Soto. Francisco Cruz Cruz, Abraham López Romero,
Daniel Segundo Salinas

CIRCUITOS RLC EN SERIE

Estos circuitos consisten en un resistor, un inductor y un capacitor en serie con una fuente de
corriente alterna, el problema es determinar la corriente instantánea y su relación de fase con la
diferencia de potencial suministrada; la corriente instantánea es la misma en todos los puntos del
circuito, en el instante descrito se supone que la corriente está aumentando.
Cada término de la suma de las diferencias del potencial de cada elemento tiene una fase distinta
respecto a la corriente, por lo que se relacionan obteniendo la suma vectorial de los fasores de
diferencia de potencial.
Una vez obtenida la diferencia de potencial y con la corriente dada obtenemos la impedancia del
circuito en serie, la cual es la resistencia media cuadrática, (calculada mediante un análisis vectorial
utilizando el fasor de corriente y los fasores de la diferencia de potencial del resistor, capacitor e
inductor) la unidad de la impedancia es el ohm, cabe destacar que la impedancia es una función de
la frecuencia.
En un circuito eléctrico la energía se suministra por la fuente de fem, almacenada por los elementos
capacitivos e inductivos, y se disipa en los elementos resistivos. La conservación de la energía
requiere que, en un tiempo en particular, la velocidad a la que se suministra la energía debe ser igual
a la velocidad a la cual se almacene en los elementos capacitivos e inductivos, más la velocidad a la
que se disipa en los elementos resistivos.
La energía disipada en el resistor fluctúa con el tiempo, de igual modo que con los elementos
capacitivos e inductivos, en la mayoría de los casos de corrientes alternas no merece atención la
forma como varia la potencia en cada ciclo, el interés principal está en la potencia promedio
disipada en cualquier ciclo en particular. La energía promedio almacenada en los elementos
inductivos o capacitivos permanece constante durante cualquier ciclo completo, por lo que la
energía se transfiere a los elementos resistivos donde se disipa.
 PRACTICA #8
Circuitos RLC serie
Gisela Martínez Soto. Francisco Cruz Cruz, Abraham López Romero,
Daniel Segundo Salinas

4) CIRCUITO RLC sobre amortiguado

Arme el circuito RLC en paralelo de corriente alterna de la figura 4, anotando los valores obtenidos
en la tabla 4, realizando sus cálculos respectivos.
Datos:

5)circuito RLC subamortiguado

 PRACTICA #8
Circuitos RLC serie
Gisela Martínez Soto. Francisco Cruz Cruz, Abraham López Romero,
Daniel Segundo Salinas

Conclusión
circuito RLC es una combinación de una resistencia, un inductor y un capacitor, como se sabe cada
uno recibe una intensidad o un voltaje distinto dependiendo si se encuentra en serie o paralelo. Los
valores teóricos con los experimentales en la simulación fueron algo variados con un margen de
error de 2% aproximadamente, sin embargo, hay algunos componentes donde si era mucha la
 PRACTICA #8
Circuitos RLC serie
Gisela Martínez Soto. Francisco Cruz Cruz, Abraham López Romero,
Daniel Segundo Salinas

diferencia, y esto de se debe al programa usado, ya que en estos tipos de circuitos no presenta los
resultados exactos, por ende, las variaciones algo grandes.
