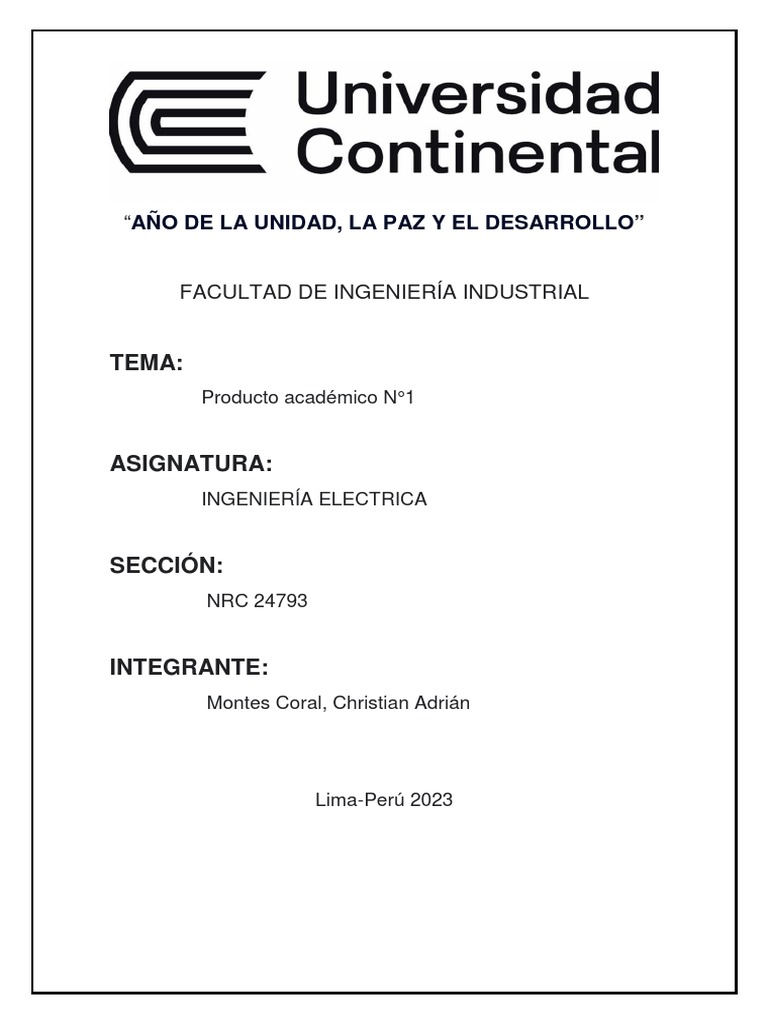

“AÑO DE LA UNIDAD, LA PAZ Y EL DESARROLLO”

FACULTAD DE INGENIERÍA INDUSTRIAL

TEMA:
Producto académico N°1

ASIGNATURA:
INGENIERÍA ELECTRICA

SECCIÓN:
NRC 24793

INTEGRANTE:
Montes Coral, Christian Adrián

Lima-Perú 2023
Utilizando circuitos eléctricos como una fuente de alimentación alterna de 220V,
conecte al circuito de puente de diodos y a las salidas del ánodo y el cátodo
conecte una carga resistiva (foco) como se muestra en la figura 1.

Utilice el programa Proteus para:

• graficar con el osciloscopio el tipo de onda

• puntos de color rojo
• puntos de color azul

como indica la figura 1.

Finalmente utilice los instrumentos como:

• el voltímetro
• el amperímetro.

que se encuentran en el simulador Proteus y anote los valores pedidos como

indica la figura 2.
VALORES:

AMP 1: + 6.41 A

AMP 2: + 6.41 A

VOLT 1: +155 V

VOLT 2: +154 V

Corriente alterna de 220V Y 60 HZ

Realiza un informe (didáctico) explicando:

a. Identifique los parámetros eléctricos que interviene en el circuito de
corriente alterna y corriente directa. Explique detalladamente cada uno
de ellos.

CORRIENTE ALTERNA
Frecuencia: Número de veces que una corriente alterna cambia de
polaridad en 1 segundo. La unidad se mide en Hertz(Hz) y se le designa
con la letra F.
Valor instantáneo: Valor que toma la tensión en cada instante del tiempo.
Valor máximo: Valor de la tensión en cada “cresta” o “valle” de la señal.
Valor medio: Media aritmética de todos los valores instantáneos de la
señal en un periodo dado.
Valor eficaz: Valor que produce el mismo efecto que la señal C.C.
equivalente.
Valor pico a pico: Valor de tensión que va desde el máximo al mínimo o
de una “cresta” o un “valle”.

b. Grafica con el osciloscopio de la corriente alterna (evidencia la gráfica

con una captura del computador)

c. Grafica con el osciloscopio de la corriente continua (evidencia de la

gráfica con una captura del computador).
d. Evidencie la lectura de los amperímetros y voltímetros en milivots (mV o´
V) miliampere (mA o´A)

Lectura en amperímetros y voltímetros:

LECTURA EN MILIAMPERIOS Y MILIVOLTIOS

e. Investigue: dentro de la industria en que proceso o maquina se utiliza este

sistema de corriente alterna y su transformación en corriente continua.

Alternador: Los alternadores son utilizados en muchos tipos de maquinas

para que puedan generar corriente alterna y poderla transformar en
corriente continua para el sistema de luces, arrancador, ECM, etc.
Generadores: Son los encargados de generar corriente alterna y asi
transformar corriente continua para poder utilizar en las casas y poder
conectar sus electrodomésticos.
Máquina de soldar: Son encargadas de recibir corriente alterna y poder
rectificar o transformar en corriente continua y asi poder soldar las piezas
del equipo que deseamos.
 todo esto funciona gracias a los siguientes componentes:
Rectificadores de diodos: Utilizan diodos semiconductores para rectificar
la señal CA y producir una señal de salida CC.
Rectificadores controlados: Utilizan semiconductores controlados por
transistores (SCR), para controlar el flujo de corriente de CA en CC. Son
utilizados donde se requiere más precisión en la trasformación de CC.
Rectificadores trifásicos: Estos rectificadores se utilizan para trabajos de
alta potencia donde la entrada CA es trifásica, utiliza diodos o dispositivos
semiconductores controlados para convertir la entrada trifásica en salida
CC.

f. Analice un sistema fotovoltaico que se instalan en comunidades alto

andinas donde no llega la red electrica: en el siguiente link:
https://www.youtube.com/watch?v=-iH-VK72w7g

Un sistema fotovoltaico aislado es aquella instalación de placas solares

que no cuenta con conexión eléctrica a la red de distribución. De tal
forma que, el consumidor es autosuficiente para la producción
energética y no depende de ninguna comercializadora.

SISTEMA OFF-GRID: Cuenta con módulos fotovoltaicos y un regulador de

carga que básicamente se encarga de la regulación eléctrica de la
batería.
Su función es la de alimentar la batería cargada y mantenerla en su
estado óptimo de carga para poder usar la transformación de energía
CC y atraves del inversor pasa a la CA de iguales características que la
corriente eléctrica de la red.

SISTEMA ON GRID: Sistema fotovoltaico conectado a la red y tiene un

inversor de corriente y un contador eléctrico.
Cuando el sistema ya no puede producir, el sistema genera energía
directamente y si no lo ocupa se encarga de ingresarla a la red.
 Realice un resumen del video donde se evidencie:

Cálculos de todo el elemento:

Para efectuar este cálculo tenemos que tener en cuenta que la casa tiene que
tener solo los electrodomésticos básicos y accesorios que son los siguientes:

Refrigeradora: 24 h x 200 W (50%) = 2400 Wh (la Refrigeradora trabaja de manera

intermitente por eso solo pondremos la mitad del consumo en 24 horas)
Luz: 4 unidades x 4 horas x 60 W (100%) = 960 Wh
Aire acondicionado: 1 unidad x 3 h x 70 W (100%) = 210 Wh
Televisión: 1 unidad x 3 h x 70 W (100%) = 210 Wh
Laptop: 2,5 h x 60 W (100%) = 150 Wh
Microondas: 0,5 h x 800 W (100%) = 400 Wh

Total, consumos por día estimados (C.D.E.) = 4220 Wh / día

circuito eléctrico
Los materiales más utilizados

- Panel solar (generador)

- Regulador de carga
- Magneto de protección de VDC
- Inversor de corriente de DC/AC
- Batería 12/24/48 VDC
- Magneto térmico y diferencial

Identifique las normas de seguridad el tipo de mantenimiento que se debe tener.

En el video el expositor dice que nos fijemos en las normativas de seguridad de

España, ya que chile no tiene una normativa específica y bien detalla.
Las normativas de España para un sistema fotovoltaico son las siguientes:

- Reglamento Electrotécnico de Baja Tensión (REBT): Este reglamento

establece las condiciones técnicas y de seguridad que deben cumplir
las instalaciones eléctricas de baja tensión, incluyendo los sistemas
fotovoltaicos.
- Real Decreto 842/2002: Este real decreto regula las condiciones
administrativas, técnicas y económicas de la conexión a la red de
instalaciones de producción de energía eléctrica en régimen especial,
que incluye las instalaciones fotovoltaicas.
- Norma UNE 206007: Esta norma establece los criterios de seguridad para
el mantenimiento de instalaciones solares fotovoltaicas, abordando
aspectos como la limpieza de los paneles solares, la revisión de
conexiones eléctricas, la inspección de elementos de protección, entre
otros.
- Norma UNE-EN 62446: Esta norma establece los requisitos para la
inspección, medición y documentación de sistemas fotovoltaicos
conectados a red. Contempla aspectos relacionados con la seguridad
eléctrica, la eficiencia de los componentes y la verificación de la
instalación.

g. Conclusiones la actividad

1. Tener en cuenta que un circuito eléctrico también puede ser corriente

continua y transformarla en corriente alterna.
2. Con el pasar del año fueron saliendo baterías que pueden almacenar
una mejor carga y una duración de tiempo de más de 20 a 25 años.
3. Los rectificadores de onda completa están familiarizados con nosotros en
el día a día, un ejemplo de ellos son los electrodomésticos, celulares, etc.
4. Tener en cuenta que mientras mas pasen los años, saldrán mejores
modelos de llaves térmicas, actualmente tenemos la de diferencial que
son muy buenas para el cuidado de los niños que así no prueba producir
un accidente en que lamentar.
5. Si queremos ver en el osciloscopio las ondas correctamente lo que
tenemos que hacer es regular correctamente los milisegundos y
microsegundo, colocar en punto 0 para que este en el medio del
diagrama del osciloscopio y así poder tener una mejor lectura.
