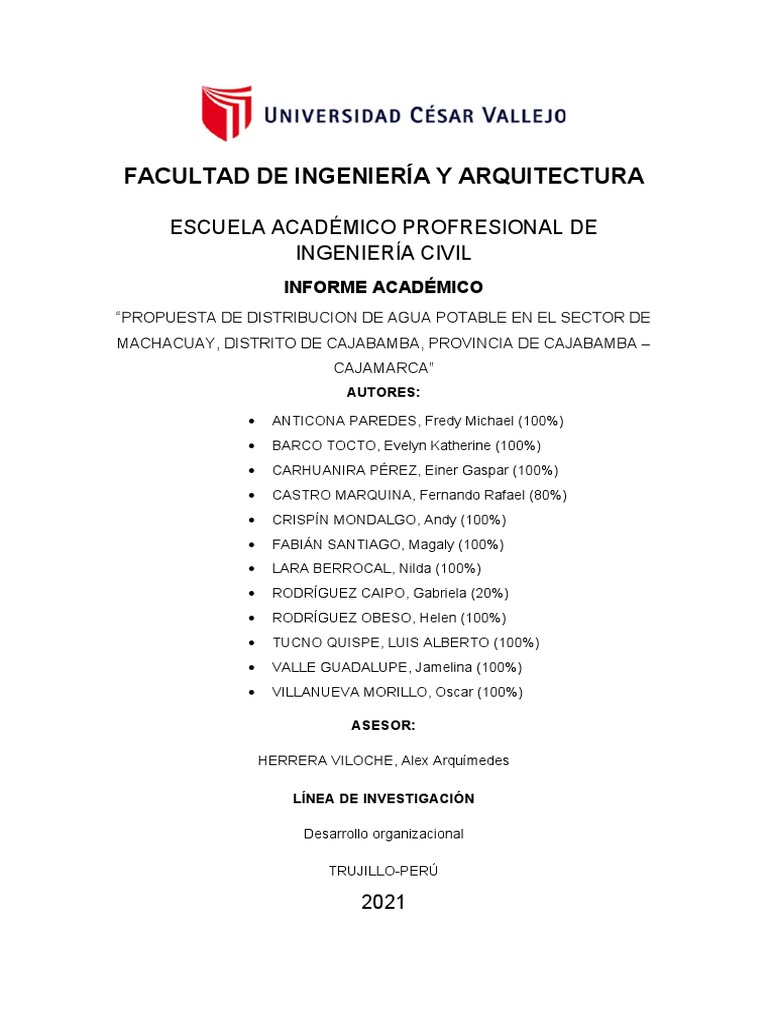

FACULTAD DE INGENIERÍA Y ARQUITECTURA
ESCUELA ACADÉMICO PROFRESIONAL DE

INGENIERÍA CIVIL
INFORME ACADÉMICO
“PROPUESTA DE DISTRIBUCION DE AGUA POTABLE EN EL SECTOR DE
MACHACUAY, DISTRITO DE CAJABAMBA, PROVINCIA DE CAJABAMBA –
CAJAMARCA”
AUTORES:
 ANTICONA PAREDES, Fredy Michael (100%)

 BARCO TOCTO, Evelyn Katherine (100%)
 CARHUANIRA PÉREZ, Einer Gaspar (100%)
 CASTRO MARQUINA, Fernando Rafael (80%)
 CRISPÍN MONDALGO, Andy (100%)
 FABIÁN SANTIAGO, Magaly (100%)
 LARA BERROCAL, Nilda (100%)
 RODRÍGUEZ CAIPO, Gabriela (20%)
 RODRÍGUEZ OBESO, Helen (100%)
 TUCNO QUISPE, LUIS ALBERTO (100%)
 VALLE GUADALUPE, Jamelina (100%)
 VILLANUEVA MORILLO, Oscar (100%)
ASESOR:
HERRERA VILOCHE, Alex Arquímedes
LÍNEA DE INVESTIGACIÓN
Desarrollo organizacional
TRUJILLO-PERÚ
2021
Índic
e
I. INTRODUCCIÓN.......................................................................................................1
II. OBJETIVOS............................................................................................................2
2.1. GENERAL.......................................................................................................2
2.2. ESPECÍFICOS................................................................................................2
III. MARCO TEORICO..............................................................................................3
3.1. Bases Teóricas................................................................................................3
3.1.1. Red de Distribución de Agua....................................................................3
3.1.2. Tipos de Redes........................................................................................3
3.1.3. Componentes De Una Red.......................................................................4
3.1.4. Líneas de Aducción..................................................................................5
3.1.5. Captación de agua...................................................................................5
3.1.6. Potabilización:..........................................................................................5
3.1.7. Trabajos preliminares:...........................................................................5
IV. MEMORIA DESCRIPTIVA DEL SECTOR MOCHACUAY...................................6
4.1. Nombre Del Proyecto:.....................................................................................6
4.2. Características Generales...............................................................................7
4.2.1. Localización..............................................................................................7
4.2.2. Vías de Acceso.........................................................................................8
4.2.3. Clima........................................................................................................9
4.2.4. Características Climáticas de Cajabamba..............................................10
4.2.5. Topografía..............................................................................................10
4.2.6. Suelos....................................................................................................10
4.2.7. Vivienda..................................................................................................11
4.2.8. Salud......................................................................................................11
4.2.9. Aspecto Socioeconómico y Cultural.......................................................12
4.2.10. La Agricultura......................................................................................12
4.2.11. La Actividad Pecuaria.........................................................................12
4.2.12. Captación:...........................................................................................13
4.2.13. Consideraciones de Diseño del Sistema de Agua...............................13
4.2.14. Población Actual.................................................................................14
4.2.15. Periodo de Diseño...............................................................................14
4.2.16. Tasa de Crecimiento...........................................................................14
4.2.17. Población futura..................................................................................15
4.2.18. Población Diseño para Agua Potable..................................................15
4.2.19. Dotación de Agua................................................................................15
4.2.20. Variación de Consumo........................................................................16
4.2.21. Volumen de Regulación......................................................................16
1
“PROPUESTA DE DISTRIBUCION DE AGUA POTABLE EN EL SECTOR DE MACHACUAY, DISTRITO DE
CAJABAMBA, PROVINCIA DE CAJABAMBA – CAJAMARCA”
4.2.22. Periodo óptimo de Diseño...................................................................16

4.2.23. Red de Agua Potable:.........................................................................17
4.2.24. Red Distribución:.................................................................................18
4.2.25. Conexiones Domiciliarias Sector Machacuay:.....................................18
4.2.26. Obras Complementarias.....................................................................18
V. CALCULO DE DATOS..........................................................................................21
5.1. Caudales.......................................................................................................21
5.1.1. Caudal Medio.........................................................................................21
5.1.2. Caudal Máximo Diario............................................................................21
5.1.3. Caudal Máximo Horario..........................................................................22
5.2. Población Futura............................................................................................22
5.3. Altura de viviendas........................................................................................23
5.4. Tabla de Diámetro de la red..........................................................................24
5.5. Caudal por nudo por método de áreas..........................................................25
5.6. Caudal del tramo por el método de longitud de áreas....................................28
5.7. Caudal por nudo por el método del número de familias.................................30
5.8. Caudal por nudos por método de densidad poblacional................................32
5.9. Caudal por tramo por el método de la repartición media...............................35
5.10. Cálculo de Diámetro de Red......................................................................38
5.11. Nodos de Distribución................................................................................39
5.12. Caudal Hidráulico.......................................................................................41
5.13. Presión de Llegada (Hazen –Williams ).....................................................45
5.14. Verificación de Velocidades.......................................................................45
5.15. Verificación de Presión ..............................................................................47
VI. CONCLUSIONES..............................................................................................50
VII. RECOMENDACIONES.....................................................................................51
REFERENCIAS BIBLIOGRÁFICAS.............................................................................52
ANEXOS (CAD)........................................................................................................... 53
2
I. INTRODUCCIÓN
El abastecimiento de agua potable constituye un peldaño importante en el

desarrollo de las regiones o países y de las poblaciones que habitan en los
mismos. Un sistema de agua potable correctamente diseñado conlleva
consecuencias positivas en la calidad de vida de las personas que tienen
acceso a este servicio, en especial en el campo de la salud.
Este sistema de agua potable debe contar con todos los elementos necesarios
para captar, conducir, almacenar, tratar y distribuir de una manera eficiente el
agua hasta los distintos sectores en la que ésta va a ser servida. Además,
debe respetar las normativas vigentes que garantizan la calidad del agua
potable que se quiere suministrar, reduciendo así enfermedades y muertes en
las poblaciones que se benefician de este tipo de sistemas.
Refiriéndonos a nuestro país, sabemos que muchas de las pequeñas
comunidades no cuentan con sistemas de agua potable o cuentan con
sistemas que necesitan de urgente rehabilitación. Así es el caso del sector de
Machacuay, la cual no cuenta con un sistema de abastecimiento de agua
potable vigente. A este problema los alumnos del 7mo ciclo de la carrera de
Ingeniería Civil de la Universidad Cesar Vallejo, están proponiendo el proyecto:
CAJAMARCA”. Además, para ello ha recurrido a diferentes medios, para
obtener información acerca del lugar beneficiado, ya sea la Municipalidad
Distrital de Cajabamba, así como las diferentes autoridades del sector.
Asimismo, el siguiente trabajo está buscando aportar información para que se
pueda llevar a cabo el proyecto además de colaborar con darle mejor calidad
de vida de la población del sector de Machacuay, ya que actualmente no
cuentan con una adecuada infraestructura de agua potable; también se
proyecta la construcción de UBS (unidades básicas de saneamiento) para
satisfacer las necesidades de Saneamiento de la población.
3
II. OBJETIVOS
II.1. GENERAL
 Realizar una propuesta de distribución de agua potable EN

EL SECTOR DE MACHACUAY, DISTRITO DE
CAJABAMBA, PROVINCIA DE CAJABAMBA –
CAJAMARCA”
II.2. ESPECÍFICOS
 Realizar el plano de ubicación, localización y Catastro

 Determinar el Caudal (Caudal unitario) por diferentes
métodos
 Geolocalización de cámaras rompe presión.
 Realizar el cálculo del diámetro que llevara la red.
 Diseñar la línea de conducción
 Se realizará la verificación de presión y velocidades para el
correcto uso.
 Realizar planos CAD para el diseño de agua potable.
4
III. MARCO TEORICO
III.1. Bases Teóricas
III.1.1. Red de Distribución de Agua
Una red de agua potable consiste en una serie de obras necesarias para
captar, conducir, almacenar, tratar y distribuir el agua desde las fuentes,
que pueden ser vertientes, quebradas, ojos de agua, etc., hasta una
población específica que será favorecida con este servicio, de hecho el
sistema de agua potable será eficiente siempre y cuando además de un
correcto diseño, se cuente con un personal capacitado para operar y
mantener este sistema incluyendo todos los instrumentos y equipos que
conforman el mismo. Si el sistema de agua potable cumple con todas
las normativas vigentes se logrará disminuir tasas de mortalidad,
reincidencia de enfermedades directamente ligadas a un consumo de
agua en malas condiciones y por ende desarrollo y mejoramiento de la
calidad de vida de la comunidad que recibe el agua que provee este
sistema.
III.1.2. Tipos de Redes
III.1.2.1. Red estática cerrada
Obtener los gastos que fluyen en las tuberías de la red cerrada, así
como las presiones en los nodos. Considérese un factor de fricción de
Darcy-Weisbach igual a 0.02.
III.1.2.2. Red estática abierta
Determinar las cargas de presión en cada uno de los nodos de la red,

así como los gastos en cada uno de los tubos. La geometría de la red,
los gastos de demanda en los nodos, la cota de cada nodo, la longitud y
diámetro de la tubería, el gasto de ingreso y la ubicación del tanque.
Considere una rugosidad absoluta para todos los tramos.
III.1.2.3. Red de tubería en régimen no
permanente
5
En las redes de distribución los gastos de demanda son variables a lo largo
del día, a ello se debe que cambien los niveles piezómetros y gastos en su
tubería. Para el estudio de estos cambios se debe tomar en cuenta el tiempo
en las ecuaciones de flujo. Un estudio de estas características permite
simular el flujo en la tubería y a partir de sus resultados se determina la
posibilidad de cumplir con los gastos de demanda. Se revisa su
comportamiento hidráulico y el tamaño de los tanques, se establecen
políticas de operación, etcétera. Un aspecto fundamental en el método de la
red dinámica es la demanda, ya que los gastos proporcionados a los
usuarios dependen de la presión en la red. En el funcionamiento de la red
dinámica se aprecia que, durante los periodos de gasto de demanda inferior
al gasto medio, se llenan tanques de almacenamiento; mientras en los
lapsos de demanda superior al gasto medio, el gasto se da a los usuarios
con el agua que llega a los tanques y con la almacenada en ellos. De ese
modo se tiene una menor variación en los gastos.
III.1.3. Componentes De Una Red.
III.1.3.1. Tuberías:
Se le llama así al conjunto formado por los tubos y su sistema de unión o

ensamble. Para fines de análisis se fines de análisis se denomina tubería
denomina tubería al conducto comprendido entre dos secciones
transversales del mismo conducto.
III.1.3.2. Piezas especiales:
Son todos aquellos accesorios que se emplean para llevar a ramificaciones,

intersecciones, cambios de dirección, modificaciones de diámetro, uniones
de tuberías de diferente material o diámetro, y conductos entre otros.
III.1.3.3. Válvulas:
Son accesorios que se utilizan para disminuir o evitar el flujo en las tuberías.
III.1.3.4. Tanques de distribución:
Un tanque de distribución es de un depósito situado generalmente entre la

captación y la red de distribución que tiene por objeto almacenar el agua
proveniente de la fuente.
6
III.1.3.5. Tomas domiciliarias:
Es un conjunto de piezas y tubos que permite el abastecimiento desde una

tubería de la red de distribución hasta el predio del usuario, así como la
instalación de un medidor.
III.1.4. Líneas de Aducción
Se define línea de aducción en un sistema de acueducto al conducto que

transporta el agua de la bocatoma desde la cámara de derivación hasta el
desarenador, también puede ser un canal abierto o un canal cerrado (tubería) y
también transporta agua tratada desde una estructura de almacenamiento
(reservorios) hasta las redes de distribución.
Es la conducción o transporte de agua desde la obra de toma hasta la planta
de tratamiento, tanque de regulación, o directamente a la red, ya sea por
tubería, canal o túnel. Asimismo, este puede ser por sistema de gravedad, por
bombeo o conductos a presión (tuberías).
III.1.5. Captación de agua
El agua bruta puede provenir de aguas superficiales (ríos, lagos, embalses,

canales…) o de aguas subterráneas (pozos, manantiales, surgencias). Cuanta
mayor calidad tenga, menores serán los tratamientos de potabilización a los
que habrá que someterla. En ocasiones se construyen depósitos de reserva de
agua bruta, que aseguran el suministro durante un cierto tiempo en caso de
cortes de la fuente de abastecimiento.
III.1.6. Potabilización:
Se realiza en la planta potabilizadora, es el conjunto de tratamientos que

permiten que el agua sea apta para el consumo humano y pueda beberse con
garantía de calidad. Según la calidad del agua bruta se precisan diversos
procesos para conseguir que el agua sea potable, entre ellos destacan:
desbaste/tamizado que consiste en hacer pasar el agua captada por unas rejas
para retener los materiales de gran tamaño que van por el agua.
III.1.7. Trabajos preliminares:
III.1.7.1. Trazo:
Para las referencias de trazos necesarios, El Contratista deberá construir

mojones localizados adecuadamente. El trazo consistirá en señalar
7
adecuadamente con exactitud las líneas que limitan y definen las

plataformas, para la construcción, deberá hacerse con teodolito, cinta
metálica y plomada. Deberán localizarse los vértices de las plataformas por
medio de estacas referenciadas fuera de los límites del área de trabajo. Las
estacas deberán asegurarse para que sirvan de base de nivelación y
referencia de altura. La localización, alineamiento y nivelación de las
instalaciones, serán marcados en el campo por el Contratista de acuerdo a
lo indicado en planos del proyecto. Al concluir el trazo y replanteo se
solicitará la aprobación del Supervisor mediante verificación de medidas
para proceder a la construcción de plataformas.
III.1.7.2. Excavación:
El recubrimiento mínimo que deberá existir sobre la tubería del sistema será
igual a 0.50 m en instalación de tuberías internas y 1.00 en la instalación de
tuberías externas. La dimensión mínima del ancho de la zanja será igual a
0.40 m más el diámetro externo de la tubería.
III.1.7.3. Relleno:
Se efectuará hasta que se haya realizado la limpieza y desinfección de la

tubería, así como la respectiva prueba de presión. Este relleno se hará con
el mismo material excavado, debiendo evaluarse que éste sea de buena
calidad.
III.1.7.4. Abastecimiento:
El abastecimiento del sistema de agua potable, será para dotar a la

urbanización de 1000 lotes, caseta de control, como para el resto de la
planta de tratamiento será por medio de pozo y del agua almacenada en
tanque elevado que será distribuido por gravedad.
III.1.7.5. Válvulas
Las válvulas de control de la red para reparaciones mantenimiento, se
localizarán en lo posible en forma tal que permitan aislar un tramo, sin dejar
fuera de servicio una gran extensión de la red. Se sugiere una válvula para
cada 20 viviendas. Se proveerán válvulas de limpieza en los puntos
convenientes.
III.1.7.6. Red Hidráulica
8
La tubería y accesorios a instalar deberán ser de Cloruro de Polivinilo (PVC).

Las tuberías deberán cumplir lo establecido en la norma CS-256 y en la
especificación ASTM D 2241.
IV. MEMORIA DESCRIPTIVA DEL SECTOR MOCHACUAY
IV.1. Nombre Del Proyecto:

CAJAMARCA”.
IV.2. Características Generales.
IV.2.1. Localización
Región : Cajamarca
Provincia: Cajabamba
Distrito : Cajabamba
Localidad es: Machacuay
Región Natural: Sierra
Sector : Rural
Ubigeo
Machacuay: 0602010033(SNEI) Coordenadas UTM
Machacuay: 9153526.44N/ 826433.49E (Centroide) Altura
Promedio
Machacuay: 2725.00 msnm (Centroide)
REGION CAJAMARCAPROVINCIA DE CAJABAMBA
9
MACROLOCALIZACION DEL PROYECTO
10
MICROLOCALIZACION DEL PROYECTO
IV.2.2. Vías de Acceso
Para acceder al Distrito de Cajabamba desde Cajamarca y Huamachuco (La

Libertad), se cuenta con buses interprovinciales, mini buses y combis
interprovinciales mediante la carretera asfaltada PE3N.
CLASE CIUDAD CIUDAD TIEMPO DE RECORRIDO TIPO DE

LONGITUD SITUACION
VIA ORIGEN DESTINO BUS CAMIONETA CAMION VIA
P3 N CAJAMARCA CAJABAMBA 270.00 km 4.00 H 3.00 H 4.30 H ASFALTADA BUENA
TOTAL 270.00 km 4.00 H 3.00 H 4.30 H
CLASE CIUDAD CIUDAD TIEMPO DE RECORRIDO TIPO DE

LONGITUD SITUACION
VIA ORIGEN DESTINO BUS CAMIONETA CAMION VIA
PE10A TRUJILLO HUAMACHUCO 179.90 km 4.00 H 3.00 H 4.30 H ASFALTADA BUENA

P3 N HUAMACHUCO DESV.MACHACUAY 45.00 km 2.00 H 1.50 H 2.50 H ASFALTADA BUENA
DESV.MACHACUAY CALLASH 1.80 km 0.15 H 0.06 H 0.25 H S/AFIRMAR REGULAR
TOTAL 226.70 km 6.15 H 4.56 H 7.05 H
Para acceder al Área de Influencia, desde El distrito de Huamachuco, se hace uso

de la carretera 3N con dirección a Cajabamba, en esta carretera que une
Cajabamba con Huamachuco, se encuentra el Sector, de Machacuay
concentrando muchas de sus casas junto a esta vía.
11
IV.2.3. Clima.
Cajabamba, tiene el privilegio de un clima variado, sus valles y sus cumbres

participan de climas enteramente opuestos. En unos como dice Stiglich, se hiela el
agua en los matinales; en otros se hace insoportable la vida por el calor en una y
en otra se levantan pueblos como Cajabamba, de clima delicioso y parejo, que en
estaciones extremas sólo acusa una variante que oscila entre los 12 y 16ºC.
El Sector de Machacuay a una altitud de 2740.00 tiene una temperatura promedio
anual de 7°C según los datos de la estación meteorológica de Parubamba
(Cajabamba) las zonas son de clima frío, seco y soleado; las precipitaciones se
producen con mayor intensidad, durante los meses de diciembre a marzo, pues
llueve el 70% del total anual, este período es denominado “época de lluvias”. La
precipitación anual es mayor siempre que aumenta la altitud sobre el nivel del mar,
según los registros pluviométricos de la estación de Cajabamba, la precipitación
promedio anual supera los 560 mm. Pero durante los meses de junio, julio y
agosto las precipitaciones disminuyen siendo la época de estiaje y en los meses
restantes del año las lluvias son esporádicas. Siendo las lluvias de los meses de
septiembre a noviembre importantes para las actividades agrícolas.
Desde el punto de vista de la pluviosidad, como en toda la región andina del Perú,
se divide en dos estaciones muy marcadas: una de lluvias abundantemente
12
fuertes durante los meses de noviembre a abril, y otra estación de sequía relativa
durante el resto del año. A partir de la información consignada por la Estación
Cajabamba, se tiene que el histórico pluviométrico, que, en los últimos años, se
han verificado variaciones significativas, con una disminución de precipitaciones
que se da entre los años 2010 y 2015, situación que se ha revertido, en beneficio
del agro de la provincia de Cajabamba.
IV.2.4. Características Climáticas de Cajabamba
PRECIPITACION
TEMPERATURA MEDIA AMBIENTAL HUMEDAD MEDIA (mm)
MES MEDIA %
MAXIMA MINIMA MEDIA MENSUAL
ENERO 28.70 °C 8.50 °C 18.60 °C 73.00 73.39

FEBRERO 25.50 °C 7.10 °C 16.30 °C 76.00 73.33
MARZO 32.10 °C 10.10 °C 21.10 °C 78.00 87.35
ABRIL 23.80 °C 9.30 °C 16.55 °C 78.00 51.40
MAYO 24.20 °C 9.20 °C 16.70 °C 74.00 24.88
JUNIO 25.30 °C 6.60 °C 15.95 °C 75.00 9.42
JULIO 25.60 °C 6.50 °C 16.05 °C 67.00 4.09
AGOSTO 26.40 °C 7.30 °C 16.85 °C 68.00 5.84
SEPTIEMBRE 27.60 °C 14.40 °C 21.00 °C 67.00 20.38
OCTUBRE 28.50 °C 9.20 °C 18.85 °C 71.00 63.49
NOVIEMBRE 26.70 °C 7.20 °C 16.95 °C 72.00 53.96
DICIEMBRE 27.70 °C 10.00 °C 18.85 °C 74.00 40.94
FUENTE: SENAMHI -Estación Cajabamba (Año 2016)
IV.2.5. Topografía
El sector de Machacuay presenta una topografía variada, con zonas de fuertes y

ligeras pendientes, las captaciones están ubicadas en el Sector Huayunga donde
presenta zonas de fuertes pendientes y tiene una altura promedio de 3,086msnm.
Tomando como referencia la zona más consolidada, donde se ubica las
instituciones educativas, al norte presenta pendientes de hasta 15%; al sur, con
pendientes de hasta 13%; de este a este, tomando como referencia la carretera y
trocha carrozable; con pendientes variables que van desde de los 2% hasta los
7%.
La altura promedio del Sector del Sector de Machacuay es de 2,740.00msnm, con
una altura máxima de 2,760.
IV.2.6. Suelos.
Las bases geológicas de la Región de Cajamarca y por ende del Distrito de

Cajabamba, se encuentran relacionadas a su origen formacional y a su tectónica.
13
El Grupo Salas es el más antiguo, y corresponde al Paleozoico, Odovicico inferior.
IV.2.7. Vivienda
En el Sector Machacuay, se tiene 213 familias con un total de 639 beneficiarios

directos con un número de 04 instituciones: 02 instituciones educativas (01
educación primaria y 01 educación inicial) y 02 iglesias evangélicas.
El mayor porcentaje de viviendas están habitadas, todas son de 01 nivel, tienen el
piso de tierra y las paredes de adobe, mientras que la mayoría tiene un techo de
teja artesanal, otras de calamina y un menor porcentaje de paja.
Por la versión de los Agentes Municipales, las condiciones de las viviendas son
propias de los pobladores de la zona, construidas generalmente por ellos mismos
o agrupándose en condición de mita.
IV.2.8. Salud
El Sector Público, en la Ciudad Cajabamba, está constituido por 01 Puesto de

Salud, 01 Centros de Salud, El Hospital Nuestra Señora del Rosario que
corresponden al MINSA. La organización de salud está dada por la Red de Salud
V Cajabamba ubicada dentro de la Ciudad.
El acceso a los servicios de salud está determinado por factores tales como el
geográfico, económico, organizacional, cultural, también depende a la capacidad
de oferta de los servicios y el número de profesionales, así como a la especialidad
de cada uno de estos.
El sector de Machacuay, no cuenta con el servicio de salud, por lo que los
pobladores tienen que desplazarse hasta la ciudad de Cajabamba.
Debido a la carencia de esta importante institución pública, en la comunidad según
la red de salud de Cajabamba, las principales enfermedades de los últimos 5 años
que afectan a la población de la Provincia de Cajabamba se reflejan en la
presencia de enfermedades gastrointestinales, enfermedades infecciosas y
parasitarias, enfermedades en vías respiratorias agudas, también deficiencias en
la nutrición, etc. Las enfermedades que afectan el aparato digestivo, tienen entre
las causas el inadecuado sistema de agua potable, saneamiento y los
inapropiados hábitos de higiene (lavado de manos, purificación del agua). Pues
14
este problema afecta en su mayoría a la población comprendida entre 0 – 9 años

de edad.
IV.2.9. Aspecto Socioeconómico y Cultural.
En el Sector de Machacuay, destaca la agricultura, ganadería por el aporte al

Valor Bruto de producción y por el empleo que genera.
Sus habitantes aparte de ser agricultores, en época de verano se dedican a la
confección de textiles
En el arte textil mayormente confeccionan bayeta de colores en telares
ancestrales; los que utilizan telar de cintura producen frazadas, alforjas, fajas.
Resalta en esta comunidad la confección de tejas en gran escala y calidad de
fama. En estos 10 últimos años esta actividad ha permitido ampliar mucho el
número de viviendas.
Actividades que les permite solventar su canasta familiar, vestimenta, salud,
educación y otros gastos gracias a la venta de sus productos.
IV.2.10. La Agricultura
Se trata de una actividad realizada principalmente en condiciones artesanales y

dependiendo de la estacionalidad de las lluvias.
La actividad agrícola se desarrolla en pequeñas parcelas de propiedad familiar,
comunal o en arrendamiento. Entre los cultivos destacan: Papa, maíz, olluco,
arveja, cebada, entre otros. Entre los principales pastos tenemos: Alfalfa, trébol,
forraje, etc. para la crianza de ganado y producción de leche y carne.
Se estima que el 90% de las familias comercializan en poca cantidad sus
productos como son: papa, olluco, haba, maíz, etc. mientras que el 10% de las
familias comercializan sus productos bajo la modalidad de mayor escala
comercial. Cabe indicar que la comercialización de la producción agrícola, se
realiza en forma individual y a través de intermediarios.
IV.2.11. La Actividad Pecuaria.
Es muy significativa para la economía de las familias del sector de Machacuay,

representa su potencial más importante a futuro. Es también la fuente principal de
su vinculación a los mercados. La población de ganado está compuesta
15
principalmente ganado vacuno (con mayor porcentaje) y ovino.

La producción ganadera de esta zona se destina principalmente a la venta y en
una pequeña cantidad para el consumo familiar. También se comercializa la
producción de carne, leche, huevos; etc.
IV.2.12. Captación:
En el sector existen dos lugares de donde se puede captar el agua:

 Captación I el Jaboncillo:
Sector : Sector Huayunga Ubicación: E830029.48/N9154359.82
Altura : 2,999.00 msnm
IV.2.13. Consideraciones de Diseño del Sistema de Agua
 Parámetros de Diseño:
El proyecto contempla la intervención en el sector de Machacuay, para
mejorar el servicio de agua potable y saneamiento básico rural.
Teniendo como referencia los Censos Nacionales del 1981, 1993, 2007 y
2020 calculamos la tasa de crecimiento distrital.
AÑOS 1,981 1,993 2,007 2021
POBLACION 22,574 25,704 28,079 30.024

TASA DE CRECIMIENTO 1.09 0.63 0.44
FUENTE: INEI - CENSOS 1981 - 1993 - 2007
La Tasa de Crecimiento en los períodos Censales 1981 – 1993 y 1993 –

2007 y 2021, es de 0.44%.
Para proyectar la población al horizonte de diseño que es de 20 años,
hacemos las siguientes consideraciones:
De acuerdo a la Padrón de beneficiarios, la población de Machacuay al
2021 es de 659.
Número de viviendas en el sector de Machacuay es de 210 y 213. Cuenta
con dos instituciones educativas, una iglesia católica y otro para
16
evangélicos, y un comedor de uso para los niños de primaria.

Tasa de crecimiento de 0.44%
Uso del método aritmético para la proyección de la población.
17
IV.2.14. Población Actual
La población actual al año 2021 en el Sector de Machacuay la constituyen 219

familias, con un promedio de 3.00 habitantes/familia, haciendo un total de 668
habitantes.
Con la propuesta de esta obra directamente se beneficiará a una población actual
de 423 familias y un total de 1269 habitantes.
IV.2.15. Periodo de Diseño
Para este tipo de proyecto y de infraestructura se ha considerado un periodo de

diseño de 20 años.
Fuente: Contenidos del Expediente Técnico para solicitudes de Financiamiento de
Obras de Saneamiento – Programa Nacional de Saneamiento Rural (PNSR).
IV.2.16. Tasa de Crecimiento
Teniendo como referencia los Censos Nacionales del 1981, 1993 y 2007,
calculamos la tasa de crecimiento distrital.
Cálculo de la Tasa de Crecimiento del del Distrito de Cajabamba
AÑOS 1,981 1,993 2,007 2021
POBLACION 22,574 25,704 28,079 30.024

TASA DE CRECIMIENTO 1.09 0.63 0.44
FUENTE: INEI - CENSOS 1981 - 1993 – 2007
La Tasa de Crecimiento en los períodos Censales 1981, 1993 y 2007, es de

1.09% y 0.44 % respectivamente, por lo que para cálculo de la Población del
sector Machacuay se utilizara 0.44%.
IV.2.17. Población futura
La Tasa de Crecimiento en los períodos Censales 1981 – 1993 y 1993 – 2007 y

2021, es de 0.44% Para proyectar la población al horizonte de diseño que es de 20
años, hacemos las siguientes consideraciones:
18
Proyección de la Población de Machacuay

0 5 10 15 20
AÑOS 2022 2027 2032 2037 2042

Pob. Referencial 659 680 702 725 801
Tasa poblacional incremental de 0.63% (P=Pa(1+RT/100))
IV.2.18. Población Diseño para Agua Potable
Para encontrar la población de diseño, previamente se ha empadronado,

encontrándose la población actual. Para la proyección de la población en el
horizonte del proyecto, que es de 20 años, se hace uso de la tasa de crecimiento
distrital, encontrándose las poblaciones proyectadas:
Proyección de la Población de Machacuay (IGUAL A LO DE ARRIBA)
0 5 10 15 20
AÑOS 2022 2027 2032 2037 2042

Pob. Referencial 659 680 702 725 801
Tasa poblacional incremental de 0.44% (P=Pa(1+RT/100))
IV.2.19. Dotación de Agua
De acuerdo a la Guía MEF Ámbito Rural, estable que:

Mientras no exista un estudio de consumo, podrá tomarse como valores guía, los
valores que se indican en este punto, teniendo en cuenta la zona geográfica, clima,
hábitos, costumbres y niveles de servicio a alcanzar:
IV.2.20. Variación de Consumo
19
Según la Guía simplificada para la Identificación, Formulación y Evaluación Social

de Proyectos - Saneamiento Básico en el Ámbito Rural, a nivel de Perfil, del
Ministerio de Economía y Finanzas, para los coeficientes de variación se tienen los
siguientes valores recomendados, indicados en el Cuadro N° 11:
IV.2.21. Volumen de Regulación
En zonas rurales, según la Guía para Saneamiento Básico del Ministerio de

Economía y Finanzas, la capacidad de regulación es del 15% al 20% de la
demanda de producción promedio anual, siempre que el suministro sea continuo.
Si dicho suministro es por bombeo, la capacidad será del 20 a 25% de la demanda
promedio anual.
IV.2.22. Periodo óptimo de Diseño
Es el periodo de tiempo en el cual la capacidad de producción de un componente

de un sistema de agua potable o alcantarillado, cubre la demanda proyectada
minimizando el valor actual de costos de inversión, operación y mantenimiento
durante el periodo de análisis del proyecto. Es recomendable su cálculo.
Proponiéndose los siguientes periodos de diseño:
20
Antes de describir las obras proyectadas concernientes al sistema de agua potable

y saneamiento se indica que estas han sido diseñadas teniendo en cuenta la
normativa peruana vigente:
 Norma Técnica de Edificación E-060 (Concreto Armado).
 Norma Técnica de Edificación E-020 (Cargas).
 Norma Técnica de Edificación E-030 (Sismo Resistente).
 Norma Técnica de Edificación E-050 (Suelos y Cimentaciones).
 Familia de Normas Técnicas Peruanas OS (Obras de Saneamiento).
IV.2.23. Red de Agua Potable:
Se tomo en cuenta los trabajos de trazo y nivelación además de las cotas de

referencia, cámaras y/o reservorios. Asimismo, la zanja para contener la tubería
deberá ser 0.60x0.90 m de sección.
Entre los componentes que comprenden este sistema tenemos:
 Línea de Conducción: Se proyecta una red de conducción el cual captará el
agua de fuente: El Jaboncillo, ubicada en el Sector Huayunga. Estas se
reunirán mediante en una caja de concreto, ubicada en la coordenada
E829960.07/N9154330.84; desde cada captación hasta la cámara de
reunión se utilizará tubería PVC C10 DN 2” con longitudes de 77.26 m y
32.40 m respectivamente.
Dado que esta red alimentará al sector, se ha proyectado una cámara
distribuidora de caudales, por lo que el tramo de tubería de conducción
desde la cámara de reunión será mediante una tubería utilizar a tubería PVC
C10 DN 2”. La longitud proyectada entre ambas cámaras será de 4,631.87
m.
Desde la cámara distribuidora de caudales para el Sector Machacuay, será
con una tubería PVC C10 DN 2”.
21
La longitud total requerida para la línea de conducción será:

o Tubería PVC C10 DN 2”: 4,512.56 m
o Tubería PVC C10 DN 1”: 119.31 m
Línea de Conducción: Sector Machacuay:
o Tubería PVC C10 DN 2”: 1,320.20 m
o Tubería PVC C10 DN 1” : 294.00 m
IV.2.24. Red Distribución:
Se ha proyectado seis redes de distribución para el Sector Machacuay. La

tubería requerida será de PVC C10 con diámetros que van desde los 2” hasta
1”, tal como se detalla a continuación:
-Sector Machacuay:
Tubería PVC C10 DN 3” : 1,112.70 m
IV.2.25. Conexiones Domiciliarias Sector Machacuay:
Suministro e instalación PVC C10 DN 1” : 219 und
IV.2.26. Obras Complementarias
 Construcción de la Captación:

Se realizará la optimización de las captaciones tipo ladera, ubicadas en los
manantiales El Jaboncillo. Realizando así una caja un tipo trapezoidal en la
parte interna y externa con concreto f’c=175 Kg/cm.
22
 Cámara Distribuidora de Caudales: (01und)

Construcción de tres cámaras distribuidora de caudales; 01 para la red de
conducción, para distribuir a dos reservorios en el Sector Machacuay de
f’c=175 kg/cm2 de resistencia. Cuenta con tres cámaras interiores, una para
recepción del agua, y las restantes para la distribución del caudal. Los
muros serán enlucidos con mortero de cemento y pintados con esmalte
exteriormente. Se complementa con tres tapas metálicas.
23
Cámara Rompe presiones Tipo VII: (03 UNIDADES) CAPTACION -

RESERVORIO
Construcción de tres cámaras rompe presión, en la red de conducción; de
1.00x 1.00 m2, interior con losa de fondo y placas de concreto simple de
f’c=175 kg/cm2 de resistencia. Se complementa con una tapá metálica.
 Cámara Rompe presiones Tipo VII: (11 unid) RESERVORIO A CADA

CONEXIONES DOMICILIARIAS
Construcción de 11 cámaras rompe presión para el Sector Machacuay. De
0.60x 1.00 m2, interior con losa de fondo y placas de concreto simple de
f’c=175 kg/cm2 de resistencia. Se complementa con válvula de compuerta
1.5" 3.00 unid. Válvula de compuerta de 1" 2.00 unid, válvula de compuerta
3/4" 8.00 unid y válvula de compuerta 1/2" 1.00 unid.
24
I.1.1. Conexiones Domiciliarias:(218 unid)
El proyecto contempla conectar a 218 viviendas y instituciones públicas. Estas

obras consisten en conexión a la red con una tubería PVC SAP C10 de 1” de
diámetro. La conexión deberá ir desde la tubería de la red matriz hasta la caja de la
vivienda, y de esta caja hasta la Unidad Básica Sanitaria.
V. CALCULO DE DATOS
V.1. Caudales
V.1.1. Caudal Medio
V.1.2. Caudal Máximo Diario
25
V.1.3. Caudal Máximo Horario
V.2. Población Futura
CAPTACIÓN
COTA 3090
RESERVORIO
COTA 2800
26
V.3. Altura de viviendas

REDES DE DISTRIBUCIÓN
N° VIVIENDAS COTAS N° VIVIENDAS COTAS N° VIVIENDAS COTAS N° VIVIENDAS COTAS
1 2830 56 2723 110 2746 165 2663
2 2823 57 2712 111 2745 166 2696
3 2817 58 2773 112 2746 167 2693
4 2804 59 2755 113 2746 168 2724
5 2828 60 2714 114 2746 169 2730
6 2820 61 2716 115 2746 170 2723
7 2818 62 2711 116 2746 171 2743
8 2815 63 2715 117 2748 172 2716
9 2813 64 2713 118 2749 173 2703
10 2817 65 2722 119 2748 174 2722
11 2804 66 2723 120 2748 175 2714
12 2794 67 2722 121 2743 176 2713
13 2793 68 2719 122 2742 177 2712
14 2803 69 2712 123 2746 178 2712
15 2817 70 2727 124 2736 179 2699
16 2749 71 2748 125 2746 180 2693
17 2790 72 2731 126 2736 181 2690
18 2789 73 2725 127 2744 182 2686
19 2789 74 2726 128 2749 183 2689
20 2757 75 2729 129 2743 184 2688
21 2757 76 2729 130 2743 185 2681
22 2756 77 2729 131 2781 186 2676
23 2756 78 2734 132 2745 187 2676
24 2756 79 2734 133 2733 188 2676
25 2776 80 2755 134 2734 189 2676
26 2750 81 2738 135 2738 190 2676
27 2753 82 2734 136 2731 191 2676
28 2750 83 2738 137 2727 192 2671
29 2751 84 2738 138 2731 193 2656
30 2733 85 2735 139 2741 194 2665
31 2790 86 2735 140 2733 195 2650
32 2794 87 2735 141 2729 196 2654
33 2770 88 2724 142 2729 197 2657
34 2794 89 2783 143 2729 198 2687
35 2790 90 2733 144 2729 199 2682
CEMENTERIO 91 2736 145 2729 200 2703
36 2739 92 2735 146 2729 201 2711
37 2798 93 2735 147 2729 202 2713
38 2799 94 2741 148 2729 203 2723
39 2764 COMEDOR ESCOLAR 149 2731 204 2711
40 2785 95 2741 150 2731 205 2715
41 2778 IGLESIA CATÓLICA 151 2736 206 2715
42 2758 96 2732 152 2742 207 2715
43 2759 97 2747 JARDÍN DE NIÑOS 208 2711
44 2750 99 2734 153 2716 209 2713
45 2750 100 2751 154 2735 210 2712
46 2751 ESCUELA 155 2717 211 2712
47 2749 101 2734 156 2713 212 2709
48 2758 102 2748 157 2692 213 2705
49 2762 103 2748 158 2691 214 2707
50 2762 104 2748 159 2678 215 2699
51 2765 105 2750 160 2676 216 2708
52 2765 106 2747 161 2676 217 2708
53 2773 107 2750 162 2674 218 2787
54 2753 108 2746 163 2670 219 2740
55 2776 109 2745 164 2666 27
V.4. Tabla de Diámetro de la red
N° DE Nro HABITANTES
FAMILIAS POBLACION DIAMETRO DE
TRAMO LONGITUD
POR FUTURA POR LA RED (mm)
TRAMO TRAMO
CAP 1 - X 0 0 47.35 83.60
X-Y 0 0 54.59 83.60
Y-Z 0 0 54.20 83.60
Z- RES. 0 0 51.34 83.60
0-1 0 0 19.01 54.20
1-.2 0 0 32.66 54.20
2-2A 1 3 22.9 54.20
2A-2B 9 27 344.45 29.40
2A-2C 1 3 124.20 54.20
2C-2C1 2 6 99.94 29.40
2C-2D 2 6 321.28 54.20
2D-2D1 0 0 489.93 54.20
2D1-2D2 2 6 259.81 54.20
2D2-2D3 3 9 273.30 54.20
2D2-2D4 9 27 530.95 29.40
2D-2E 1 3 220.55 54.20
2E-2F 1 3 128.32 54.20
2F-2F1 13 39 249.59 29.40
2F-2G 14 42 272.03 54.20
2G-2H 4 12 544.14 29.40
2G-2G1 3 9 408.59 54.20
2G-2G2 8 24 806.56 29.40
2-2A1 3 9 469.01 54.20
2A1-2A2 13 39 413.16 29.40
1-.3 2 6 477.08 54.20
28
3-.4 0 0 81.13 54.20

4.-5 0 0 224.15 54.20
5-5A 17 51 425.62 29.40
5-.6 0 0 91.41 54.20
6-.7 12 36 232.94 29.40
4-.8 1 3 129.72 54.20
8-.9 12 36 508.18 54.20
9-9A 3 9 135.41 29.40
9-.10 1 3 29.34 54.20
10-.11 23 70 561.43 54.20
11-11A 4 12 216.91 29.40
11-.12 7 21 207.10 54.20
11-12A 3 9 159.12 29.40
12-.13 6 18 116.56 54.20
13-13A 4 12 128.42 29.40
13-14 3 9 77.66 54.20
14-15 1 3 174.25 29.40
8-.81 1 3 135.80 54.20
81-81A 9 27 738.88 29.40
81-81B 8 24 505.20 54.20
81B-81C 3 9 51.87 54.20
81C-81D 2 6 139.56 29.40
81C-81E 10 30 310.60 29.40
TOTAL 221 668 12096.20
V.5. Caudal por nudo por método de áreas
Consiste en la determinación del caudal en cada nudo considerando su área

de influencia.
Dónde:
Qi= Caudal en el nudo (L/s)
Qu= Caudal unitario superficial (L/s/Hab.)
Ai: Área de influencia del nudo (Hab.)
Donde el caudal unitario de superficie se calcula por:
Dónde:
Qu= Caudal unitario superficial (L/s/Hab.)
Qt= Caudal máximo horario (L/s)
At= Superficie total del proyecto (Hab.)
29
Qt= 0.803 l/s

At = 659 hab.
Qu= 0.00122 L/s/hab.
Entonces el caudal en el nudo será:
N° HABITANTES
N° DE
POBLACION CAUDAL POR
TRAMO FAMILIAS POR
FUTURA POR NUDO (Qi) L/s
TRAMO
TRAMO
CAP 1 - X 0 0 0.000
X-Y 0 0 0.000
Y-Z 0 0 0.000
Z- RES. 0 0 0 0.000
0-1 0 0 0.000
1-.2 0 0 0.000
2-2A 1 3 0.004
2A-2B 9 27 0.033
2A-2C 1 3 0.004
2C-2C1 2 6 0.007
2C-2D 2 6 0.007
2D-2D1 0 0 0.000
2D1-2D2 2 6 0.007
2D2-2D3 3 9 0.011
2D2-2D4 9 27 0.033
2D-2E 1 3 0.004
2E-2F 1 3 0.004
2F-2F1 13 39 0.048
2F-2G 14 42 0.052
2G-2H 4 12 0.015
2G-2G1 3 9 0.011
2G-2G2 8 24 0.029
30
2-2A1 3 9 0.011
2A1-2A2 13 39 0.048
1-.3 2 6 0.007
3-.4 0 0 0.000
4.-5 0 0 0.000
5-5A 17 51 0.063
5-.6 0 0 0.000
6-.7 12 36 0.044
4-.8 1 3 0.004
8-.9 12 36 0.044
9-9A 3 9 0.011
9-.10 1 3 0.004
10-.11 23 70 0.085
11-11A 4 12 0.015
11-.12 7 21 0.026
11-12A 3 9 0.011
12-.13 6 18 0.022
13-13A 4 12 0.015
13-14 3 9 0.011
14-15 1 3 0.004
8-.81 1 3 0.004
81-81A 9 27 0.033
81-81B 8 24 0.029
81B-81C 3 9 0.011
81C-81D 2 6 0.007
81C-81E 10 30 0.037
TOTAL 221 668 0.814
V.6. Caudal del tramo por el método de longitud de áreas
Dónde:
31
Qi = Caudal del tramo(L/S)
q = Caudal unitario (l/ms)
Li = longitud del tramo(m)
Se calcula el caudal unitario, dividiendo el caudal máximo horario entre la longitud total
de la red.
Dónde:
Qt= Caudal máximo horario (L/s).
Lt = Longitud total de tubería del proyecto (m)
q= 0.0001 L/ms
Entonces:
CAUDAL DEL TRAMO

TRAMO LONGITUD POR TRAMO (m)
(Qi) L/s
CAP 1 - X 47.35 0.003
X-Y 54.59 0.004
Y-Z 54.20 0.004
Z- RES. 51.34 0.003
0-1 19.01 0.001
1-.2 32.66 0.002
2-2A 22.90 0.002
2A-2B 344.45 0.023
2A-2C 124.20 0.008
2C-2C1 99.94 0.007
2C-2D 321.28 0.022
2D-2D1 489.93 0.033
2D1-2D2 259.81 0.017
2D2-2D3 273.30 0.018
2D2-2D4 530.95 0.036
2D-2E 220.55 0.015
2E-2F 128.32 0.009
2F-2F1 249.59 0.017
2F-2G 272.03 0.018
2G-2H 544.14 0.037
2G-2G1 408.59 0.027
2G-2G2 806.56 0.054
2-2A1 469.01 0.032
32
2A1-2A2 413.16 0.028

1-.3 477.08 0.032
3-.4 81.13 0.005
4.-5 224.15 0.015
5-5A 425.62 0.029
5-.6 91.41 0.006
6-.7 232.94 0.016
4-.8 129.72 0.009
8-.9 508.18 0.034
9-9A 135.41 0.009
9-.10 29.34 0.002
10-.11 561.43 0.038
11-11A 216.91 0.015
11-.12 207.10 0.014
11-12A 159.12 0.011
12-.13 116.56 0.008
13-13A 128.42 0.009
13-14 77.66 0.005
14-15 174.25 0.012
8-.81 135.80 0.009
81-81A 738.88 0.050
81-81B 505.20 0.034
81B-81C 51.87 0.003
81C-81D 139.56 0.009
81C-81E 310.60 0.021
TOTAL 11940.06 0.803
V.7. Caudal por nudo por el método del número de familias

33
Por este método se calcula un caudal unitario, dividiendo el caudal máximo horario
entre el número total de familias de la población.
Dónde:
qu= Caudal unitario (L/s/fam)
Qn= Caudal en el nudo“n”(L/s)
Nf = Número total de familias
Población= 659 hab.

Número promedio de familia = 3
Número de familias = 221 familias.
Dotación = 80 l/fam/dia
CÁLCULO DE CAUDAL
UNITARIO
Caudal medio (Qm)
Caudal máximo horario (Qmh) o Qt
Qt = 0.803 l/s
Entonces el caudal unitario será:
Dónde:
Qt= Caudal máximo horario (L/s)
Nfn= Número de familias en el nudo
qu = 0.00363 L/s/fam
34
Por lo tanto, en el nudo es:
Dónde:
Qn= Caudal en el nudo “n” (L/s)
Nf= Número total de familias.
N° HABITANTES
POBLACION N° DE FAMILIAS CAUDAL POR NUDO
TRAMO
FUTURA POR POR TRAMO (Qn) L/s
TRAMO
CAP 1 - X 0 0 0.000
X-Y 0 0 0.000
Y-Z 0 0 0.000
Z- RES. 0 0 0.000
0-1 0 0 0.000
1-.2 0 0 0.000
2-2A 3 1 0.004
2A-2B 27 9 0.033
2A-2C 3 1 0.004
2C-2C1 6 2 0.007
2C-2D 6 2 0.007
2D-2D1 0 0 0.000
2D1-2D2 6 2 0.007
2D2-2D3 9 3 0.011
2D2-2D4 27 9 0.033
2D-2E 3 1 0.004
2E-2F 3 1 0.004
2F-2F1 39 13 0.047
2F-2G 42 14 0.051
2G-2H 12 4 0.015
2G-2G1 9 3 0.011
2G-2G2 24 8 0.029
2-2A1 9 3 0.011
2A1-2A2 39 13 0.047
1-.3 6 2 0.007
3-.4 0 0 0.000
4.-5 0 0 0.000
5-5A 51 17 0.062
5-.6 0 0 0.000
6-.7 36 12 0.044
35
4-.8 3 1 0.004
8-.9 36 12 0.044
9-9A 9 3 0.011
9-.10 3 1 0.004
10-.11 70 23 0.084
11-11A 12 4 0.015
11-.12 21 7 0.025
11-12A 9 3 0.011
12-.13 18 6 0.022
13-13A 12 4 0.015
13-14 9 3 0.011
14-15 3 1 0.004
8-.81 3 1 0.004
81-81A 27 9 0.033
81-81B 24 8 0.029
81B-81C 9 3 0.011
81C-81D 6 2 0.007
81C-81E 30 10 0.036
TOTAL 668 221 0.803
V.8. Caudal por nudos por método de densidad poblacional
Población por área de influencia de cada nudo. Se deberá definir la población en

cada sector del área del proyecto.
Dónde:
Qi= Caudal en el nudo (L/s)
Qp= Caudal unitario poblacional (L/s/hab.)
Pi= Población del área de influencia del nudo (hab.)
Donde el caudal unitario poblacional se calcula por:
Dónde:
Qp= Caudal unitario poblacional (L/s/hab.)
Qt= Caudal total o caudal máximo horario (L/s).
Pt= Población total (hab.)
Qt = 0.803 l/s
Pt= 659 Hab.
Qp= 0.00122 L/s/hab.
36
N° HABITANTES CAUDAL
POBLACION POR
TRAMO DE DISTRIBUCION DE AGUA POTABLE EN EL SECTOR DE MACHACUAY, DISTRITO DE
“PROPUESTA FUTURA POR NUDO (Qi)
TRAMO L/s
CAP 1 - X 0 0.000
X-Y 0 0.000
Entonces:
Y-Z 0 0.000
Z - RES 0 0.000
0-1 0 0.000
1-.2 0 0.000
2-2A 3 0.004
2A-2B 27 0.033
2A-2C 3 0.004
2C-2C1 6 0.007
2C-2D 6 0.007
2D-2D1 0 0.000 V.9. Caudal por tramo por
2D1-2D2 6 0.007 el método de la
repartición media
2D2-2D3 9 0.011
2D2-2D4 27 0.033 Consiste en la determinación de
los caudales en cada tramo del
2D-2E 3 0.004
sistema, repartiéndolos en
2E-2F 3 0.004 partes iguales a los nudos de
2F-2F1 39 0.048 sus extremos.
2F-2G 42 0.052 Por tanto, el caudal en un nudo,
2G-2H 12 0.015 será la suma de los caudales
2G-2G1 9 0.011 de los tramos medios
adyacentes.
2G-2G2 24 0.029
2-2A1 9 0.011 El caudal de cada tramo puede
2A1-2A2 39 0.048 ser calculado por el método de
longitud unitaria.
1-.3 6 0.007
3-.4 0 0.000
4.-5 0 0.000
5-5A 51 0.063
5-.6 0 0.000
6-.7 36 0.044
4-.8 3 0.004
8-.9 36 0.044
9-9A 9 0.011
9-.10 3 0.004
10-.11 70 0.085
11-11A 12 0.015
11-.12 21 0.026 37
11-12A 9 0.011
12-.13 18 0.022
LONGITUD
CAUDAL DEL
TRAMO POR
TRAMO (Qi) L/s
TRAMO (m)
CAP 1 - X 47.35 0.003
X-Y 54.59 0.004
Y-Z 54.20 0.004
Z- RES 0. 51.34 0.003
0-1 19.01 0.001
1-.2 32.66 0.002
2-2A 22.90 0.002
2A-2B 344.45 0.023
2A-2C 124.20 0.008
2C-2C1 99.94 0.007
2C-2D 321.28 0.022
2D-2D1 489.93 0.033
2D1-2D2 259.81 0.017
2D2-2D3 273.30 0.018
2D2-2D4 530.95 0.036
2D-2E 220.55 0.015
2E-2F 128.32 0.009
2F-2F1 249.59 0.017
2F-2G 272.03 0.018
2G-2H 544.14 0.037
2G-2G1 408.59 0.027
2G-2G2 806.56 0.054
2-2A1 469.01 0.032
2A1-2A2 413.16 0.028
1-.3 477.08 0.032
3-.4 81.13 0.005
4.-5 224.15 0.015
5-5A 425.62 0.029
5-.6 91.41 0.006
6-.7 232.94 0.016
4-.8 129.72 0.009
8-.9 508.18 0.034
9-9A 135.41 0.009
9-.10 29.34 0.002
10-.11 561.43 0.038
11-11A 216.91 0.015
11-.12 207.10 0.014
11-12A 159.12 0.011
12-.13 116.56 0.008
13-13A 128.42 0.009
13-14 77.66 0.005
14-15 174.25 0.012
38
8-.81 135.80 0.009

81-81A 738.88 0.050
81-81B 505.20 0.034
81B-81C 51.87 0.003
81C-81D 139.56 0.009
81C-81E 310.60 0.021
TOTAL 11994.26 0.814
NODO CAUDAL EN NUDO (L/S)

CAP 1 0.003
X 0.004
Y 0.004
Z 0.003
0 0.001
1- 0.002
2- 0.002
2A 0.023
2A 0.008
2C 0.007
2C 0.022
2D 0.033
2D1 0.017
2D2 0.018
2D2 0.036
2D 0.015
2E 0.009
2F 0.017
2F 0.018
2G 0.037
2G 0.027
2G 0.054
2- 0.032
2A1 0.028
1-. 0.032
3-. 0.005
4.- 0.015
5- 0.029
5-. 0.006
6-. 0.016
4-. 0.009
8-. 0.034
9- 0.009
9-. 0.002
10-. 0.038
39
11- 0.015
11-. 0.014
11- 0.011
12-. 0.008
13- 0.009
13- 0.005
14- 0.012
8-. 0.009
81- 0.050
81- 0.034
81B 0.003
81C 0.009
81C 0.021
TOTAL 0.803
V.10. Cálculo de Diámetro de Red
Nro HABITANTES
N° DE
POBLACION DIAMETRO DE
TRAMO CRP FAMILIAS LONGITUD
FUTURA POR LA RED (mm)
POR TRAMO
TRAMO
CAP 1 - X CRP-1 0 0 47.35 83.60
40
X-Y CRP-2 0 0 54.59 83.60

Y-Z CRP-3 0 0 54.20 83.60
Z- RES. 0 0 0 51.34 83.60
0-1 0 0 19.01 54.20
1-.2 0 0 32.66 54.20
2-2A 1 0 22.9 54.20
2A-2B 9 0 344.45 29.40
2A-2C 1 0 124.20 54.20
2C-2C1 2 0 99.94 29.40
2C-2D 2 0 321.28 54.20
2D-2D1 0 0 489.93 54.20
2D1-2D2 2 0 259.81 54.20
2D2-2D3 CRP-4 3 0 273.30 54.20
2D2-2D4 9 0 530.95 29.40
2D-2E CRP - 5 1 0 220.55 54.20
2E-2F 1 0 128.32 54.20
2F-2F1 13 0 249.59 29.40
2F-2G 14 0 272.03 54.20
2G-2H 4 0 544.14 29.40
2G-2G1 CRP-6 3 0 408.59 54.20
2G-2G2 8 0 806.56 29.40
2-2A1 CRP-7 3 0 469.01 54.20
2A1-2A2 13 0 413.16 29.40
1-.3 CRP-8 2 0 477.08 54.20
3-.4 0 0 81.13 54.20
4.-5 0 0 224.15 54.20
5-5ª 17 0 425.62 29.40
5-.6 CRP-9 0 0 91.41 54.20
6-.7 12 0 232.94 29.40
4-.8 1 0 129.72 54.20
8-.9 12 0 508.18 54.20
9-9ª CRP-10 3 0 135.41 29.40
9-.10 1 0 29.34 54.20
10-.11 CRP-11 23 0 561.43 54.20
11-11A 4 0 216.91 29.40
11-.12 7 0 207.10 54.20
11-12A 3 0 159.12 29.40
12-.13 6 0 116.56 54.20
13-13A CRP-12 4 0 128.42 29.40
13-14 3 0 77.66 54.20
14-15 CRP-13 1 0 174.25 29.40
41
8-.81 1 0 135.80 54.20

81-81A 9 0 738.88 29.40
81-81B CRP-14 8 0 505.20 54.20
81B-81C 3 0 51.87 54.20
81C-81D 2 0 139.56 29.40
81C-81E 10 0 310.60 29.40
TOTAL 221 0 12096.20
V.11. Nodos de Distribución
CAPTACIÓN
NODOS DE DISTRIBUCION
COTA 3090
NORTE ESTE COTAS IDENT.
1561.0339 3059.8067 3046 CAP 1 - X RESERVORIO
1583.5605 3011.7132 2897 X-Y COTA 2800
1601.9251 2963.2746 2864 Y-Z
1626.8038 2909.5955 2800 Z- RES. 0
1626.5179 2910.3056 2802 0-1 2637
2906.4099 2906.1627 2792 1-.2
1624.5786 2893.5749 2795 2-2A
1637.4989 2867.0609 2772 2A-2B
1620.6984 2876.7373 2788 2A-2C
1609.9711 288303144 2775 2C-2C1
1627.3805 2833.6344 2752 2C-2D CRP 7 5.8
1578.1909 2793.3101 2748 2D-2D1
3090−2800
1590.8935 2765.0269 2748 2D1-2D2
50
1611.4691 2793.1447 2705 2D2-2D3
1647.0712 2764.8316 2708 2D2-2D4
1643.3911 2808.1299 2725 2D-2E
1655.7629 2795.2618 2704 2E-2F CRP 7 3.28 3 ó 4
1622.5508 2789.8368 2702 2F-2F1
1677.1610 2798.9998 2698 2F-2G 2800−2637
1722.4381 2745.0162 2678 2G-2H 50
1724.5027 2783.3531 2675 2G-2G1
1804.5200 2712.1224 2637 2G-2G2
1664.1321 2877.1206 2755 2-2A1
1656.2539 2825.4958 2734 2A1-2A2
1675.1807 2890.6143 2752 1-.3
1619.8119 2808.7565 2742 3-.4
1691.456 2852.3906 2715 4.-5
1682.1771 2817.7561 2714 5-5A
42
1702.6700 2847.7090 2763 5-.6

1716.7448 2814.6958 2772 6-.7
1695.9879 2888.2491 2737 4-.8
1730.2255 2875.8441 2733 8-.9
1745.9053 2864.0016 2695 9-9A
1731.9787 2877.0681 2731 9-.10
1746.9113 2855.3983 2742 10-.11
1722.9148 2846.0062 2686 11-11A
1752.4551 2867.6138 2675 11-.12
1768.201 2838.7948 2645 11-12A
1758.2110 2812.7941 2657 12-.13
1772.1009 2809.8559 2632 13-13A
1760.4935 2802.4732 2653 13-14
1765.1094 2779.4497 2644 14-15
1714.0825 2893.1779 2713 8-.81
1760.1627 2902.1426 2700 81-81A
1770.3156 2927.7259 2706 81-81B
1778.5881 2928.9372 2693 81B-81C
1786.7300 2944.5819 2687 81C-81D
1766.3486 2890.0354 2686 81C-81E
V.12. Caudal Hidráulico
CALCULO HIDRÁULICO DE LA RED DE DISTRIBUCIÓN -

SEPTEN
JUCTION ∅ ∅ LONGITUD
TUBERIA
INICIO FINAL (Pulg) (mm) (m)
CAP 1 X P-1 3 83.60 47.35
X Y P-2 3 83.60 54.59
Y Z P-3 3 83.60 54.20
Z RES. 0 P-4 3 83.60 51.34
0 1 P-5 2 54.20 19.01
1- 1-.2 P-6 2 54.20 32.66
2- 2A P-7 2 54.20 22.9
2A 2B P-8 1 29.40 344.45
2A 2C P-9 2 54.20 124.20
2C 2C1 P - 10 1 29.40 99.94
2C 2D P - 11 2 54.20 321.28
2D 2D1 P - 12 2 54.20 489.93
43
2D1 2D2 P - 13 2 54.20 259.81

2D2 2D3 P - 14 2 54.20 273.30
2D2 2D4 P - 15 1 29.40 530.95
2D 2E P - 16 2 54.20 220.55
2E 2F P - 17 2 54.20 128.32
2F 2F1 P - 18 1 29.40 249.59
2F 2G P - 19 2 54.20 272.03
2G 2H P - 20 1 29.40 544.14
2G 2G1 P - 21 2 54.20 408.59
2G 2G2 P - 22 1 29.40 806.56
2- 2A1 P - 23 2 54.20 469.01
2A1 2A2 P - 24 1 29.40 413.16
1-. -0.3 P - 25 2 54.20 477.08
3-. -0.4 P - 26 2 54.20 81.13
4.- .-5 P - 27 2 54.20 224.15
5- 5A P - 28 1 29.40 425.62
5-. -0.6 P - 29 2 54.20 91.41
6-. -0.7 P - 30 1 29.40 232.94
4-. -0.8 P - 31 2 54.20 129.72
8-. -0.9 P - 32 2 54.20 508.18
9- 9A P - 33 1 29.40 135.41
9-. .-.10 P - 34 2 54.20 29.34
10-. -0.11 P - 35 2 54.20 561.43
11- 11A P - 36 1 29.40 216.91
11-. -0.12 P - 37 2 54.20 207.10
11- 12A P - 38 1 29.40 159.12
12-. .-0.13 P - 39 2 54.20 116.56
13- 13A P - 40 1 29.40 128.42
13- .-14 P - 41 2 54.20 77.66
14- .-15 P - 42 1 29.40 174.25
8-. .-0.81 P - 43 2 54.20 135.80
81- 81A P - 44 1 29.40 738.88
81- 81B P - 45 2 54.20 505.20
81B 81C P - 46 2 54.20 51.87
81C 81D P - 47 1 29.40 139.56
81C 81E P - 48 1 29.40 310.60
TOTAL, DE RED DE DISTRIBUCIÓN SEPTEN = 12096.200 mL
Formula caudales entrantes:
Q 0.620 L/s
mh
44
=
To
tal
= 12096.200 m
q = 0.000051 (L/s) /mL
Caudal Entrante COTAS

TUBERIA
(L/s) (msnm)
P-1 0.002 3046
P-2 0.003 2897
P-3 0.003 2864
P-4 0.003 2800
P-5 0.001 2802
P-6 0.002 2792
P-7 0.001 2795
P-8 0.018 2772
P-9 0.006 2788
P-10 0.005 2775
P-11 0.016 2752
P-12 0.025 2748
P-13 0.013 2748
P-14 0.014 2705
P-15 0.027 2708
P-16 0.011 2725
P-17 0.007 2704
P-18 0.013 2702
P-19 0.014 2698
P-20 0.028 2678
P-21 0.021 2675
P-22 0.041 2637
P-23 0.024 2755
P-24 0.021 2734
P-25 0.024 2752
P-26 0.004 2742
P-27 0.011 2715
P-28 0.022 2714
P-29 0.005 2763
P-30 0.012 2772
P-31 0.007 2737
P-32 0.026 2733
P-33 0.007 2695
P-34 0.002 2731
45
P-35 0.029 2742

P-36 0.011 2686
P-37 0.011 2675
P-38 0.008 2645
P-39 0.006 2657
P-40 0.007 2632
P-41 0.004 2653
P-42 0.009 2644
P-43 0.007 2713
P-44 0.038 2700
P-45 0.026 2706
P-46 0.003 2693
P-47 0.007 2687
P-48 0.016 2686
0.620
TUBERIA CLASE 10 - PVC

Diámetro
D. Interior Espesor Peso
Nominal
Promedio (mm) (mm) (kg/m)
(pulg)
2 54.20 2.90 4.013
1 1/2 43.40 2.30 2.549
1 29.40 1.80 1.363
3/4 22.90 1.80 1.080
1/2 17.40 1.80 0.840
46
V.13. Presión de Llegada ( Hazen – Williams )
ALTUR
PÉRDIDA ALTURA PRESION
COTA COTA CARGA CAUDAL DE DIÁMETR DIAMETRO GRADIENTE A
LONGITUD VELOCIDAD DE PIEZOM. DE
TRAMO INICIAL FINAL DISPONIBLE CONDUCCIÓN O COMERCIAL HIDRÁULIC PIEZOM.
m m/s CARGA INICIAL LLEGADA
m.s.n.m. m.s.n.m. m Lps plg. plg. A m/Km FINAL
m m m. c. a.
m
CAPT. - CRP-1 3,090.00 3,046.00 44.00 47.35 0.62 0.58 2 0.306 0.0026 0.12 3090.00 3089.88 43.88

CRP-
1 CRP-2 3,046.00 2,898.00 148.00 54.59 0.62 0.47 2 0.306 0.0026 0.14 3046.00 3045.86 147.86

CRP-
1 CRP-2 2,898.00 2,863.00 35.00 54.20 0.62 0.63 2 0.306 0.0026 0.14 2898.00 2897.86 34.86

CRP-
7 RESER 2,863.00 2,800.00 63.00 51.34 0.62 0.55 2 0.306 0.0026 0.13 2863.00 2862.87 62.87
TOTAL = 207.48 m.
V.14. Verificación de Velocidades
CUADRO DE VERIFICACIÓN DE VELOCIDADES

NUDOS LONGITU Coef.
∅ ∅ Q VEL. Hf ∅
TUBERIA D MAT. Hazen AREA
INICIO FINAL (Pulg) (mm) (L/s) (m/s) (m/m) (m)
(m) Williams
5.48
CRP-1 P-1 CAP 1 X 3 83.60 47.35 PCV 150 0.003 0.00055
1.522 9 0.0836
5.48
CRP-2 P-2 X Y 3 83.60 54.59 PCV 150 0.004 0.00073
2.029 9 0.0836
5.48
CRP-3 P-3 Y Z 3 83.60 54.2 PCV 150 0.004 0.00073
2.029 9 0.0836
5.48
P-4 Z RES. 0 3 83.60 51.34 PCV 150 0.003 0.00055
1.522 9 0.0836
2.30
P-5 0 1 2 54.20 19.01 PCV 150 0.001 0.00043
1.586 7 0.0542
47
2.30
P-6 1- 1-.2 2 54.20 32.66 PCV 150 0.002 0.00087
3.171 7 0.0542
2.30
P-7 2- 2A 2 54.20 22.9 PCV 150 0.002 0.00087
3.171 7 0.0542
0.67
P-8 2A 2B 1 29.40 344.45 PCV 150 0.023 0.03388
182.221 9 0.0294
2.30
P-9 2A 2C 2 54.20 124.2 PCV 150 0.008 0.00347
12.685 7 0.0542
0.67
P - 10 2C 2C1 1 29.40 99.94 PCV 150 0.007 0.01031
55.459 9 0.0294
2.30
P - 11 2C 2D 2 54.20 321.28 PCV 150 0.022 0.00954
34.884 7 0.0542
2.30
P - 12 2D 2D1 2 54.20 489.93 PCV 150 0.033 0.01430
52.326 7 0.0542
2.30
P - 13 2D1 2D2 2 54.20 259.81 PCV 150 0.017 0.00737
26.956 7 0.0542
2.30
CRP-4 P - 14 2D2 2D3 2 54.20 273.3 PCV 150 0.018 0.00780
28.542 7 0.0542
0.67
P - 15 2D2 2D4 1 29.40 530.95 PCV 150 0.036 0.05303
285.215 9 0.0294
2.30
CRP - 5 P - 16 2D 2E 2 54.20 220.55 PCV 150 0.015 0.00650
23.785 7 0.0542
2.30
P - 17 2E 2F 2 54.20 128.32 PCV 150 0.009 0.00390
14.271 7 0.0542
0.67
P - 18 2F 2F1 1 29.40 249.59 PCV 150 0.017 0.02504
134.685 9 0.0294
2.30
P - 19 2F 2G 2 54.20 272.03 PCV 150 0.018 0.00780
28.542 7 0.0542
0.67
P - 20 2G 2H 1 29.40 544.14 PCV 150 0.037 0.05450
293.138 9 0.0294
2.30
CRP-6 P - 21 2G 2G1 2 54.20 408.59 PCV 150 0.027 0.01170
42.812 7 0.0542
P - 22 2G 2G2 1 29.40 806.56 PCV 150 0.054 0.07954 427.823 0.67 0.0294
48
9
2.30
CRP-7 P - 23 2- 2A1 2 54.20 469.01 PCV 150 0.032 0.01387
50.741 7 0.0542
0.67
P - 24 2A1 2A2 1 29.40 413.16 PCV 150 0.028 0.04125
221.834 9 0.0294
2.30
CRP-8 P - 25 1-. -0.3 2 54.20 477.08 PCV 150 0.032 0.01387
50.741 7 0.0542
2.30
P - 26 3-. -0.4 2 54.20 81.13 PCV 150 0.005 0.00217
7.928 7 0.0542
2.30
P - 27 4.- .-5 2 54.20 224.15 PCV 150 0.015 0.00650
23.785 7 0.0542
0.67
P - 28 5- 5A 1 29.40 425.62 PCV 150 0.029 0.04272
229.757 9 0.0294
2.30
CRP-9 P - 29 5-. -0.6 2 54.20 91.41 PCV 150 0.006 0.00260
9.514 7 0.0542
0.67
P - 30 6-. -0.7 1 29.40 232.94 PCV 150 0.016 0.02357
126.762 9 0.0294
2.30
P - 31 4-. -0.8 2 54.20 129.72 PCV 150 0.009 0.00390
14.271 7 0.0542
2.30
P - 32 8-. -0.9 2 54.20 508.18 PCV 150 0.034 0.01474
53.912 7 0.0542
0.67
CRP-10 P - 33 9- 9A 1 29.40 135.41 PCV 150 0.009 0.01326
71.304 9 0.0294
2.30
P - 34 9-. .-.10 2 54.20 29.34 PCV 150 0.002 0.00087
3.171 7 0.0542
2.30
CRP-11 P - 35 10-. -0.11 2 54.20 561.43 PCV 150 0.038 0.01647
60.254 7 0.0542
0.67
P - 36 11- 11A 1 29.40 216.91 PCV 150 0.015 0.02210
118.840 9 0.0294
2.30
P - 37 11-. -0.12 2 54.20 207.1 PCV 150 0.014 0.00607
22.199 7 0.0542
0.67
P - 38 11- 12A 1 29.40 159.12 PCV 150 0.011 0.01620
87.149 9 0.0294
49
2.30
P - 39 12-. .-0.13 2 54.20 116.56 PCV 150 0.008 0.00347
12.685 7 0.0542
0.67
CRP-12 P - 40 13- 13A 1 29.40 128.42 PCV 150 0.009 0.01326
71.304 9 0.0294
2.30
P - 41 13- .-14 2 54.20 77.66 PCV 150 0.005 0.00217
7.928 7 0.0542
0.67
CRP-13 P - 42 14- .-15 1 29.40 174.25 PCV 150 0.012 0.01768
95.072 9 0.0294
2.30
P - 43 8-. .-0.81 2 54.20 135.8 PCV 150 0.009 0.00390
14.271 7 0.0542
0.67
P - 44 81- 81A 1 29.40 738.88 PCV 150 0.05 0.07365
396.132 9 0.0294
2.30
CRP-14 P - 45 81- 81B 2 54.20 505.2 PCV 150 0.034 0.01474
53.912 7 0.0542
2.30
P - 46 81B 81C 2 54.20 51.87 PCV 150 0.003 0.00130
4.757 7 0.0542
0.67
P - 47 81C 81D 1 29.40 139.56 PCV 150 0.009 0.01326
71.304 9 0.0294
0.67
P - 48 81C 81E 1 29.40 310.6 PCV 150 0.021 0.03093
166.376 9 0.0294
V.15. Verificación de Presión
CUADRO DE VERIFICACIÓN DE PRESIÓN
ALTURA ALTURA
COTA COTA Caudal PERDIDA GRADIENTE
COTAS PRESIÓN DIÁMETRO LONGITUD PIZOMETRIC PIZOMETRIC
INICIAL FINAL NODO Entrante DE CARGA HIDRAULICA
(msnm) ( m.c.a. ) plg. (m) A INICIAL A FINAL
(m.s.n.m.) (m.s.n.m.) (L/s) (m) (msnm)
(m) (m)
3046 2897 CAP 1 0.002 3046 0.00039 0.01862 148.981 3 47.35 3046 3045.981
2897 2864 X 0.003 2897 0.00083 0.04546 32.955 3 54.59 2897 2896.955
2864 2800 Y 0.003 2864 0.00083 0.04513 63.955 3 54.20 2864 2863.955
50
2800 2802 Z 0.003 2800 0.00083 0.04275 -2.043 3 51.34 2800 2799.957
2802 2792 0 0.001 2802 0.00002 0.00029 10.000 2 19.01 2802 2802.000
2792 2795 1- 0.002 2792 0.00005 0.00179 -3.002 2 32.66 2792 2791.998
2795 2772 2- 0.001 2795 0.00002 0.00035 23.000 2 22.9 2795 2795.000
2772 2788 2A 0.018 2772 0.00011 0.03765 -16.038 1 344.45 2772 2771.962
2788 2775 2A 0.006 2788 0.00042 0.05185 12.948 2 124.20 2788 2787.948
2775 2752 2C 0.005 2775 0.00001 0.00102 22.999 1 99.94 2775 2774.999
2752 2748 2C 0.016 2752 0.00256 0.82329 3.177 2 321.28 2752 2751.177
2748 2748 2D 0.025 2748 0.00585 2.86662 -2.867 2 489.93 2748 2745.133
2748 2705 2D1 0.013 2748 0.00175 0.45342 42.547 2 259.81 2748 2747.547
2705 2708 2D2 0.014 2705 0.00200 0.54705 -3.547 2 273.30 2705 2704.453
2708 2725 2D2 0.027 2708 0.00023 0.12287 -17.123 1 530.95 2708 2707.877
2725 2704 2D 0.011 2725 0.00128 0.28257 20.717 2 220.55 2725 2724.717
2704 2702 2E 0.007 2704 0.00056 0.07125 1.929 2 128.32 2704 2703.929
2702 2698 2F 0.013 2702 0.00006 0.01494 3.985 1 249.59 2702 2701.985
2698 2678 2F 0.014 2698 0.00200 0.54450 19.455 2 272.03 2698 2697.455
2678 2675 2G 0.028 2678 0.00025 0.13469 2.865 1 544.14 2678 2677.865
2675 2637 2G 0.021 2675 0.00424 1.73157 36.268 2 408.59 2675 2673.268
2637 2755 2G 0.041 2637 0.00050 0.40427 -118.404 1 806.56 2637 2636.596
2755 2734 2- 0.024 2755 0.00543 2.54461 18.455 2 469.01 2755 2752.455
2734 2752 2A1 0.021 2734 0.00015 0.06006 -18.060 1 413.16 2734 2733.940
2752 2742 1-. 0.024 2752 0.00543 2.58839 7.412 2 477.08 2752 2749.412
2742 2715 3-. 0.004 2742 0.00020 0.01600 26.984 2 81.13 2742 2741.984
2715 2714 4.- 0.011 2715 0.00128 0.28719 0.713 2 224.15 2715 2714.713
2714 2763 5- 0.022 2714 0.00016 0.06744 -49.067 1 425.62 2714 2713.933
2763 2772 5-. 0.005 2763 0.00030 0.02724 -9.027 2 91.41 2763 2762.973
2772 2737 6-. 0.012 2772 0.00005 0.01203 34.988 1 232.94 2772 2771.988
2737 2733 4-. 0.007 2737 0.00056 0.07203 3.928 2 129.72 2737 2736.928
2733 2695 8-. 0.026 2733 0.00629 3.19717 34.803 2 508.18 2733 2729.803
2695 2731 9- 0.007 2695 0.00002 0.00258 -36.003 1 135.41 2695 2694.997
2731 2742 9-. 0.002 2731 0.00005 0.00160 -11.002 2 29.34 2731 2730.998
51
2742 2686 10-. 0.029 2742 0.00770 4.32294 51.677 2 561.43 2742 2737.677
2686 2675 11- 0.011 2686 0.00004 0.00953 10.990 1 216.91 2686 2685.990
2675 2645 11-. 0.011 2675 0.00128 0.26534 29.735 2 207.10 2675 2674.735
2645 2657 11- 0.008 2645 0.00002 0.00388 -12.004 1 159.12 2645 2644.996
2657 2632 12-. 0.006 2657 0.00042 0.04866 24.951 2 116.56 2657 2656.951
2632 2653 13- 0.007 2632 0.00002 0.00245 -21.002 1 128.42 2632 2631.998
2653 2644 13- 0.004 2653 0.00020 0.01531 8.985 2 77.66 2653 2652.985
2644 2713 14- 0.009 2644 0.00003 0.00528 -69.005 1 174.25 2644 2643.995
2713 2700 8-. 0.007 2713 0.00056 0.07540 12.925 2 135.80 2713 2712.925
2700 2706 81- 0.038 2700 0.00044 0.32178 -6.322 1 738.88 2700 2699.678
2706 2693 81- 0.026 2706 0.00629 3.17842 9.822 2 505.20 2706 2702.822
2693 2687 81B 0.003 2693 0.00012 0.00601 5.994 2 51.87 2693 2692.994
2687 2686 81C 0.007 2687 0.00002 0.00266 0.997 1 139.56 2687 2686.997
2686 2686 81C 0.016 2686 0.00009 0.02730 -0.027 1 310.60 2686 2685.973
52
53
VI. CONCLUSIONES
 Se logró diseñar la propuesta de diseño de agua potable para la familia en

donde la instalación de estos sistemas, permitirá a muchas familias de estos
caseríos contar con los mismos servicios de agua.
 Se realizó los planos de ubicación, localización y catastro los cuales son una
parte fundamental de nuestro proyecto y para realizar cualquier estudio.
 Se determinó el caudal medio en donde salió 0.62 l/s, además el caudal
máximo horario donde salió de 0.803 l/s en donde se aplicó el método de
áreas, método de número de familias y método de longitud unitaria.
 Se concluye que después de obtener las cotas y coordenadas del sector de
Machacuay, distrito de Cajabamba, provincia de Cajabamba – Cajamarca”
es un terreno accidentado por el cual el proyecto se tuvo que colocar 14
cámaras rompe presión para controlar el caudal y presiones en campo.
Además, también se dice que las cámaras rompen presión deben ir cada
50mca para evitar fallas en las tuberías como corrosión, golpes de ariete,
 Se hizo el cálculo del diámetro de cada tubería que se empelará en el
proyecto donde la matriz es considerada de 3'' clase 6.
 Se diseño la línea de conducción en donde Corresponde al conjunto de
tuberías, uniones y conexiones que sirven para transferir el agua desde el
tanque de almacenamiento hacia los sistemas de distribución.
 Se hizo el cuadro de verificación de velocidades y presión para saber si
nuestro diseño está con los parámetros y criterios de diseño para así evitar
que las tuberías presentes eviten rompimientos.
54
VII. RECOMENDACIONES
 Se recomienda cumplir con todos los parámetros de diseño de agua potable

ya que mediante la red debe proporcionar este servicio todo el tiempo, en
cantidad suficiente, con la calidad requerida y a una presión adecuada.
 Se recomienda realizar una limpieza frecuente en las tuberías y cámaras de
rompe presión para eliminar sedimentos para así de esta manera tener una
mejor calidad de agua.
 Se recomienda en caso de realizar el levantamiento topográfico en campo
utilizar equipos de precisión como un trimble para que la ejecución de
nuestros proyectos y que los materiales calculados sean precisos.
 Se recomienda utilizar equipos de precisión como sensores de presión,
hidrómetro de ultrasonidos para poder contar con lecturas precisas y así
garantizar el correcto funcionamiento del sistema según lo diseñado en caso
el proyecto sea ejecutado.
 Para la realización de planos CAD se recomienda tomar los datos obtenidos
de campo como coordenadas geolocalizadas con equipos especializado que
se usan en la topografía.
 En caso nuestra propuesta sea ejecutada se recomienda diseñar y analizar
qué tipos de materiales nos van ayudar a mantener a salvo el sistema
hidráulico considerando pozas de alivio, válvulas de alivio, válvulas de aire y
contar con un sistema de automatización para evitar una catástrofe en caso
falle alguna cámara rompe presión.
55
REFERENCIAS BIBLIOGRÁFICAS
 Distribución 2021 Servicios de Txingudi - Txingudiko Zerbitzuak (STTZ)

Abastecimiento de agua potable - Introducción
Disponible en:
https://www.txinzer.eus/index.php?
option=com_content&view=article&id=29&Itemid=114&lang=es&limitsta
rt=4
 Cardenas, Daniel, Patiño Flanklin 2010 Universidad de la Cuenca tesis

sobre “ESTUDIOS Y DISEÑOS DEFINITIVOS DEL SISTEMA DE
AGUA POTABLE DE LA COMUNIDAD DE TUTUCÁN, CANTÓN
PAUTE, PROVINCIA DEL AZUAY”
Disponible en:
https://dspace.ucuenca.edu.ec/bitstream/123456789/725/1/ti853.pdf
 INTRODUCCION AGUA POTABLE

Disponible en:
https://es.scribd.com/document/131479058/INTRODUCCION-AGUA-
POTABLE-docx
 ESPESIFICACIONES TÉCNICAS: SISTEMA DE AGUA POTABLE

Universidad para el desarrollo popular
Disponible en:
http://snip.segeplan.gob.gt/share/SCHE$SINIP/
OTROS_DOCUMENTOS/88448-CFPWRSHCQR.pdf
 Abastecimiento agua potable Universidad Regional Bahía Blanca

01/08/2012
56
Disponible en:
https://es.slideshare.net/asdaegf/tema-4-abastecimiento-agua-potable
Disponible en:
http://biblioteca.usac.edu.gt/EPS/08/08_0060.pdf
57
ANEXOS (CAD)
ANEXO
Imagen 1: Línea de conducción de los en los sectores de Callash y Machacuay, distrito de Cajabamba, provincia
de Cajabamba – Cajamarca.
Imagen 2: Micro localización Del Proyecto
58
Imagen 3: Catastro
59
60
61

Proyecto Final

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Proyecto Final

Cargado por

Copyright:

Formatos disponibles

FACULTAD DE INGENIERÍA Y ARQUITECTURA

ESCUELA ACADÉMICO PROFRESIONAL DE

 ANTICONA PAREDES, Fredy Michael (100%)

HERRERA VILOCHE, Alex Arquímedes

4.2.22. Periodo óptimo de Diseño...................................................................16

El abastecimiento de agua potable constituye un peldaño importante en el

 Realizar una propuesta de distribución de agua potable EN

 Realizar el plano de ubicación, localización y Catastro

III. MARCO TEORICO

III.1. Bases Teóricas

III.1.1. Red de Distribución de Agua

III.1.2.1. Red estática cerrada

Determinar las cargas de presión en cada uno de los nodos de la red,

Se le llama así al conjunto formado por los tubos y su sistema de unión o

Son todos aquellos accesorios que se emplean para llevar a ramificaciones,

Un tanque de distribución es de un depósito situado generalmente entre la

III.1.3.5. Tomas domiciliarias:

Es un conjunto de piezas y tubos que permite el abastecimiento desde una

Se define línea de aducción en un sistema de acueducto al conducto que

El agua bruta puede provenir de aguas superficiales (ríos, lagos, embalses,

Se realiza en la planta potabilizadora, es el conjunto de tratamientos que

Para las referencias de trazos necesarios, El Contratista deberá construir

adecuadamente con exactitud las líneas que limitan y definen las

Se efectuará hasta que se haya realizado la limpieza y desinfección de la

El abastecimiento del sistema de agua potable, será para dotar a la

La tubería y accesorios a instalar deberán ser de Cloruro de Polivinilo (PVC).

IV. MEMORIA DESCRIPTIVA DEL SECTOR MOCHACUAY

IV.1. Nombre Del Proyecto:

“PROPUESTA DE DISTRIBUCION DE AGUA POTABLE EN EL SECTOR DE

REGION CAJAMARCAPROVINCIA DE CAJABAMBA

MACROLOCALIZACION DEL PROYECTO

MICROLOCALIZACION DEL PROYECTO

IV.2.2. Vías de Acceso

Para acceder al Distrito de Cajabamba desde Cajamarca y Huamachuco (La

CLASE CIUDAD CIUDAD TIEMPO DE RECORRIDO TIPO DE

P3 N CAJAMARCA CAJABAMBA 270.00 km 4.00 H 3.00 H 4.30 H ASFALTADA BUENA

TOTAL 270.00 km 4.00 H 3.00 H 4.30 H

CLASE CIUDAD CIUDAD TIEMPO DE RECORRIDO TIPO DE

PE10A TRUJILLO HUAMACHUCO 179.90 km 4.00 H 3.00 H 4.30 H ASFALTADA BUENA

TOTAL 226.70 km 6.15 H 4.56 H 7.05 H

Para acceder al Área de Influencia, desde El distrito de Huamachuco, se hace uso

Cajabamba, tiene el privilegio de un clima variado, sus valles y sus cumbres

ENERO 28.70 °C 8.50 °C 18.60 °C 73.00 73.39

El sector de Machacuay presenta una topografía variada, con zonas de fuertes y

Las bases geológicas de la Región de Cajamarca y por ende del Distrito de

El Grupo Salas es el más antiguo, y corresponde al Paleozoico, Odovicico inferior.

En el Sector Machacuay, se tiene 213 familias con un total de 639 beneficiarios

El Sector Público, en la Ciudad Cajabamba, está constituido por 01 Puesto de

este problema afecta en su mayoría a la población comprendida entre 0 – 9 años

En el Sector de Machacuay, destaca la agricultura, ganadería por el aporte al

Se trata de una actividad realizada principalmente en condiciones artesanales y

Es muy significativa para la economía de las familias del sector de Machacuay,

principalmente ganado vacuno (con mayor porcentaje) y ovino.

En el sector existen dos lugares de donde se puede captar el agua:

IV.2.13. Consideraciones de Diseño del Sistema de Agua

AÑOS 1,981 1,993 2,007 2021

POBLACION 22,574 25,704 28,079 30.024

FUENTE: INEI - CENSOS 1981 - 1993 - 2007

La Tasa de Crecimiento en los períodos Censales 1981 – 1993 y 1993 –

evangélicos, y un comedor de uso para los niños de primaria.

IV.2.14. Población Actual

La población actual al año 2021 en el Sector de Machacuay la constituyen 219

Para este tipo de proyecto y de infraestructura se ha considerado un periodo de

AÑOS 1,981 1,993 2,007 2021
