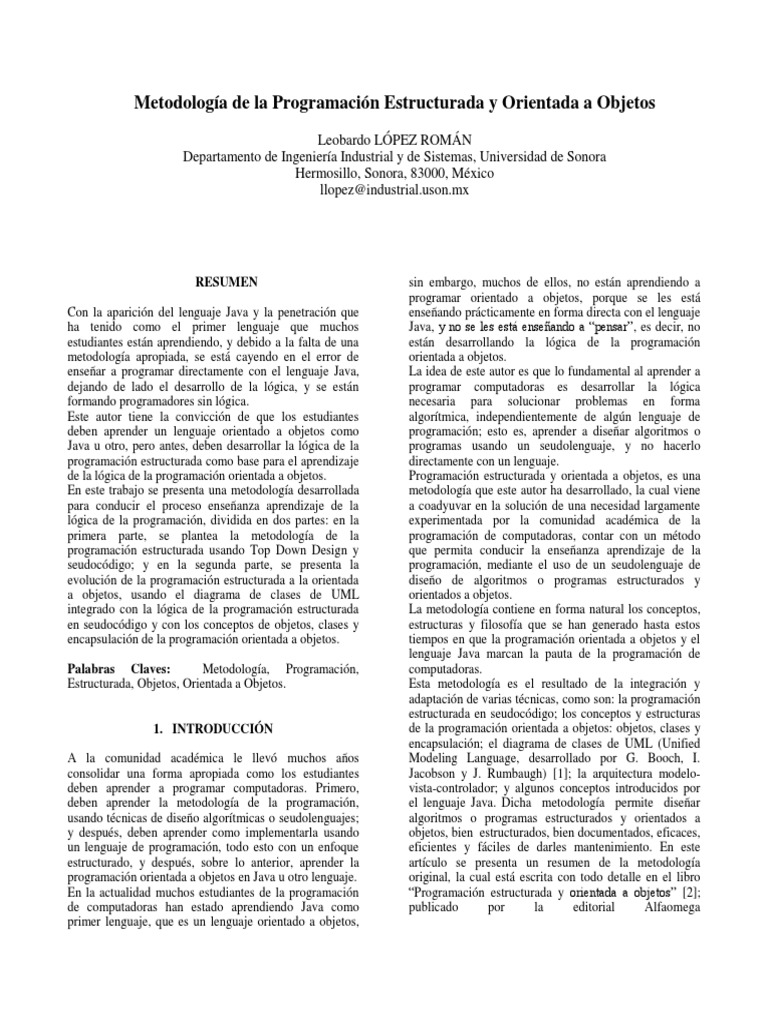

Metodología de la Programación Estructurada y Orientada a Objetos
Leobardo LÓPEZ ROMÁN
Departamento de Ingeniería Industrial y de Sistemas, Universidad de Sonora
Hermosillo, Sonora, 83000, México
llopez@industrial.uson.mx
RESUMEN
Con la aparición del lenguaje Java y la penetración que
ha tenido como el primer lenguaje que muchos
estudiantes están aprendiendo, y debido a la falta de una
metodología apropiada, se está cayendo en el error de
enseñar a programar directamente con el lenguaje Java,
dejando de lado el desarrollo de la lógica, y se están
formando programadores sin lógica.
Este autor tiene la convicción de que los estudiantes
deben aprender un lenguaje orientado a objetos como
Java u otro, pero antes, deben desarrollar la lógica de la
programación estructurada como base para el aprendizaje
de la lógica de la programación orientada a objetos.
En este trabajo se presenta una metodología desarrollada
para conducir el proceso enseñanza aprendizaje de la
lógica de la programación, dividida en dos partes: en la
primera parte, se plantea la metodología de la
programación estructurada usando Top Down Design y
seudocódigo; y en la segunda parte, se presenta la
evolución de la programación estructurada a la orientada
a objetos, usando el diagrama de clases de UML
integrado con la lógica de la programación estructurada
en seudocódigo y con los conceptos de objetos, clases y
encapsulación de la programación orientada a objetos.
Palabras Claves: Metodología, Programación,
Estructurada, Objetos, Orientada a Objetos.
1. INTRODUCCIÓN
A la comunidad académica le llevó muchos años
consolidar una forma apropiada como los estudiantes
deben aprender a programar computadoras. Primero,
deben aprender la metodología de la programación,
usando técnicas de diseño algorítmicas o seudolenguajes;
y después, deben aprender como implementarla usando
un lenguaje de programación, todo esto con un enfoque
estructurado, y después, sobre lo anterior, aprender la
programación orientada a objetos en Java u otro lenguaje.
En la actualidad muchos estudiantes de la programación
de computadoras han estado aprendiendo Java como
primer lenguaje, que es un lenguaje orientado a objetos,
sin embargo, muchos de ellos, no están aprendiendo a
programar orientado a objetos, porque se les está
enseñando prácticamente en forma directa con el lenguaje
Java, y no se les está enseñando a “pensar”, es decir, no
están desarrollando la lógica de la programación
orientada a objetos.
La idea de este autor es que lo fundamental al aprender a
programar computadoras es desarrollar la lógica
necesaria para solucionar problemas en forma
algorítmica, independientemente de algún lenguaje de
programación; esto es, aprender a diseñar algoritmos o
programas usando un seudolenguaje, y no hacerlo
directamente con un lenguaje.
Programación estructurada y orientada a objetos, es una
metodología que este autor ha desarrollado, la cual viene
a coadyuvar en la solución de una necesidad largamente
experimentada por la comunidad académica de la
programación de computadoras, contar con un método
que permita conducir la enseñanza aprendizaje de la
programación, mediante el uso de un seudolenguaje de
diseño de algoritmos o programas estructurados y
orientados a objetos.
La metodología contiene en forma natural los conceptos,
estructuras y filosofía que se han generado hasta estos
tiempos en que la programación orientada a objetos y el
lenguaje Java marcan la pauta de la programación de
computadoras.
Esta metodología es el resultado de la integración y
adaptación de varias técnicas, como son: la programación
estructurada en seudocódigo; los conceptos y estructuras
de la programación orientada a objetos: objetos, clases y
encapsulación; el diagrama de clases de UML (Unified
Modeling Language, desarrollado por G. Booch, I.
Jacobson y J. Rumbaugh) [1]; la arquitectura modelo-
vista-controlador; y algunos conceptos introducidos por
el lenguaje Java. Dicha metodología permite diseñar
algoritmos o programas estructurados y orientados a
objetos, bien estructurados, bien documentados, eficaces,
eficientes y fáciles de darles mantenimiento. En este
artículo se presenta un resumen de la metodología
original, la cual está escrita con todo detalle en el libro
“Programación estructurada y orientada a objetos” [2];
publicado por la editorial Alfaomega
(www.alfaomega.com.mx). 2011. México. Y es
distribuido en los países de habla hispana.
2. ESTADO DEL ARTE
La actividad de programar computadoras ha tenido varias
crisis, provocadas por el permanente aumento en la
complejidad de las aplicaciones que deben enfrentarse, lo
que provoca que las técnicas y estructuras que resultan
adecuadas en un momento, con el paso del tiempo se
vuelvan inadecuadas. Esta problemática ha dado origen a
dos revoluciones: la primera, a la que se le llamó
Programación Estructurada, permitió evolucionar desde
programar de una forma “tradicional”, casi artesanal, a
programar de una mejor forma, que aportó las bases para
sustentar la segunda revolución en la evolución de los
paradigmas de programación, a lo que hoy se conoce
como programación orientada a objetos.
2.1 Programación tradicional
En la década de los cincuentas y principios de los
sesentas se programaba en forma “tradicional”, en esos
tiempos sólo existían las estructuras lógicas:
Secuenciación, If y For (que se conocía como Do en
Fortran), y se utilizaban los diagramas de flujo como
técnica de diseño de algoritmos o programas. Al
aumentar la complejidad de las aplicaciones que se
enfrentaban, esa forma de programar tuvo una severa
crisis. La arquitectura general de un programa consistía
de un solo módulo o bloque de instrucciones.
2.2 Programación estructurada
A finales de la década de los sesentas, surge un
movimiento llamado programación estructurada que vino
a añadir nuevas estructuras, técnicas y conceptos a la
programación: se añadieron las estructuras lógicas DO-
UNTIL, DOWHILE y se formalizaron el IF-THEN, IF-
THEN-ELSE y CASE. Se inventó el módulo, la función
y el concepto de parámetros. Se desarrollaron nuevas
técnicas de diseño de algoritmos o programas:
seudocódigo, diagramas Warnier, diagramas Chapin,
Jackson, Diseño estructurado de Yourdon, Top Down
Design (Diseño descendente), entre otras; que vinieron a
desplazar a la tradicional técnica de diagramas de flujo.
Fueron apareciendo nuevos lenguajes: Pascal, C, Cobol
estructurado, Basic estructurado. Se estableció que se
debe aprender a programar utilizando un seudolenguaje,
es decir, no enseñar directamente con un lenguaje. Y se
estableció que se debe usar un estilo de programación que
haga más entendible el algoritmo y el programa.
Nuevamente al aumentar la complejidad de las
aplicaciones que se enfrentaban, esa forma de programar
tuvo una severa crisis. Esto llevó a que siguiera
evolucionando y se generaron los conceptos de
programación modular, y luego el concepto de
abstracción de datos, para dar paso al desarrollo de la
programación orientada a objetos. La arquitectura general
de un programa cambió, y ahora consistía de un conjunto
de funciones o módulos jerarquizados, cada uno formado
por un conjunto de instrucciones.
2.3 Programación orientada a objetos
Aunque la programación orientada a objetos (POO)
aparece muchos años antes, es a mediados de los
noventas cuando se generaliza su uso. La POO añade a la
programación una nueva estructura: el objeto, con sus
conceptos; objetos, clases, encapsulación, herencia y
polimorfismo. Aparecen nuevas técnicas de diseño:
Booch, Rumbaugh, Jacobson, Yourdon, UML (Unified
Modeling Language), entre otras. Se desarrollan nuevos
lenguajes: C++, Java, C#, etcétera. La arquitectura
general de un programa cambió, y ahora consiste de un
conjunto de objetos, cada uno formado por datos y un
conjunto de métodos, equivalentes a módulos o funciones
en la programación estructurada, y a su vez, cada método
formado por un conjunto de instrucciones.
3. PROBLEMÁTICA DE LA ENSEÑANZA
APRENDIZAJE DE LA PROGRAMACIÓN
En este punto se describe la problemática de la enseñanza
aprendizaje de la programación estructurada y orientada a
objetos, de acuerdo con la experiencia, el enfoque y punto
de vista de este autor, observada en el contexto donde me
desenvuelvo en México y en algunos otros países de
habla hispana.
3. 1 Problemática de la enseñanza aprendizaje de la
programación estructurada
En muchas instituciones de educación incurren en alguno
de éstos errores:
1. Enseñan a programar directamente con un lenguaje
como C o C++. No es bueno enseñar directamente
con un lenguaje, porque realmente se enseña a operar
el lenguaje, y no se desarrolla la lógica necesaria
para programar computadoras.
2. Enseñan la lógica con diagramas de flujo. Los cuales
resultan obsoletos porque no soportan todas las
estructuras lógicas de control de la programación en
forma natural.
3. Enseñan la lógica en seudocódigos que utilizan las
estructuras lógicas de control en forma
castellanizada. En lugar de IF-THEN-ELSE utilizan
SI-ENTONCES-SINO, en lugar de FOR utilizan
PARA, en lugar de DOWHILE utilizan MIENTRAS;
he usado éstos conceptos y he comprobado que no es
buena idea. Las estructuras lógicas de la
programación tienen sus palabras reservadas
originales y no deben ser cambiadas, porque causan
mucha confusión al estudiar los lenguajes de
programación. Además, el tratamiento que se le da,
 no favorece la segmentación de los programas en
módulos o funciones.
4. En las materias en las que se aplica la programación
como programación II y estructura de datos, los
maestros hacen énfasis en el código del programa y
no en el diseño del mismo. Lo cual es esencial en la
programación estructurada y orientada a objetos.
3.2 Problemática de la enseñanza aprendizaje de la
programación orientada a objetos
En los últimos años se ha insistido y ejercido una gran
presión para que Java sea el primer y único lenguaje que
los estudiantes deben aprender. En consecuencia, muchas
instituciones educativas, están enseñando Java como
primer lenguaje, eliminando una formación previa que
permita el desarrollo de la lógica de la programación.
Alguna gente dice que al estudiar el lenguaje Java va
implícito el desarrollo de la lógica, y que la programación
es mucho más fácil, rápida, agradable y avanzada en Java
que lo que anteriormente era la programación.
Alguna gente dice que cualquier persona que no sepa
nada de programación, puede entender fácilmente los
conceptos de la programación orientada a objetos, y estoy
de acuerdo en parte, porque en un nivel abstracto
cualquiera puede comprenderlos. Pero en el momento en
que se debe implementar los objetos en instrucciones en
un lenguaje de programación como Java, es donde se dan
cuenta que algo falta. Porque un programa orientado a
objetos, se compone por un conjunto de objetos, y cada
objeto, por un conjunto de métodos que implementan las
funciones del objeto, a algunos de esos métodos hay que
enviarles datos a través de parámetros, para que
establezcan y accedan los datos, y otros métodos realizan
cálculos. De manera que ese algo que falta es la lógica
básica de la programación; que consiste en: tipos de
datos; entero, real, cadena, arreglos, etcétera; las
estructuras de control secuenciación, if-then, if-then-else,
switch, do-while, for, while; métodos (módulos y
funciones definidas por el usuario); paso de parámetros
por valor y por referencia. Es por ello que digo que esos
elementos y estructuras son la base de la programación
orientada a objetos, y que una persona que no desarrolle
esas bases, jamás podrá comprender cómo implementar
los métodos de objetos que procesan datos.
Por lo anterior, pienso que la programación orientada a
objetos no se está enseñando adecuadamente en las
instituciones de educación. ¿Cuál es la causa? Que en la
bibliografía existente sobre programación orientada a
objetos, está ausente la metodología de la programación
orientada a objetos enfocada a estudiantes principiantes.
En otras palabras, existen muchos libros sobre POO y
UML, pero no están enfocados para niveles básicos de
aprendizaje. Los libros que están enfocados para niveles
básicos de aprendizaje son los libros de Java, que son
excelentes manuales del lenguaje Java, pero no conducen
el aprendizaje de la lógica básica de la programación
inmersa en la programación orientada a objetos. Llevando
a que los estudiantes “aprendan a programar” sin
desarrollar lógica. Esto significa que los estudiantes
realmente están aprendiendo a codificar usando el
lenguaje Java, que es un lenguaje orientado a objetos,
pero no están aprendiendo a programar orientado a
objetos usando el lenguaje Java, que sería lo correcto.
Porque programar es un proceso que implica diseñar el
programa antes de codificarlo. Además, sabemos que si
un estudiante aprende a programar directamente con el
lenguaje que esta de moda, su mente queda “casada” con
ese lenguaje, y cuando el lenguaje que esta de moda
cambie, la formación que se le dio con el anterior
lenguaje se convierte en deformación.
Por lo anterior, podemos inferir que la programación no
se está enseñando adecuadamente en muchas
instituciones de educación.
3.3 Reivindicación de la programación estructurada
En los últimos años se ha observado que muchas
instituciones de educación que antes iniciaban la
enseñanza de la programación con la programación
estructurada en C o C++, que cambiaron a enseñar la
programación orientada a objetos con Java, y cayeron en
la problemática explicada en el punto anterior, están
regresando a enseñar como lo hacían antes, primero la
programación estructurada en C o C++ y después la
programación orientada a objetos en Java u otro. Esto
está reivindicando a la programación estructurada como
la base de la programación orientada a objetos.
4. METODOLOGÍA DE LA PROGRAMACIÓN
ESTRUCTURADA Y ORIENTADA A OBJETOS
Con el objetivo de llenar ese vacío que ha dejado la
bibliografía y con el propósito de coadyuvar en el
mejoramiento de la enseñanza aprendizaje de la
programación de computadoras, he desarrollado esta
metodología de la programación estructurada y orientada
a objetos.
La metodología se divide en dos partes: en la primera
parte, que abarca del capítulo uno al nueve, se presenta
la metodología de la programación estructurada usando la
técnica Top Down Design y seudocódigo. En esta
primera parte se da énfasis al desarrollo de la lógica
básica de la programación usando seudocódigo. Se
estudian los tipos de datos, identificadores, operaciones
de entrada, cálculo y salida.
Las estructuras de control: la secuenciación; la selección
simple (if then), doble (if then else) y múltiple (switch);
la repetición do…while, la repetición for y la repetición 3. Función calcularMedia(Ref v: Arreglo[10] Real) Real
while. Los arreglos unidimensionales, bidimensionales, a. Declarar
tridimensionales y tetradimensionales. Y por último de Variables
esta primera parte, se estudia cómo usar más de una sumatoria, prom: Real
función, en problemas que involucran a más de una tarea i: Entero
o función; funciones que no regresan valor, funciones que b. sumatoria = 0
regresan valor, parámetros por valor y por referencia; c. for i=0; i<=9; i++
registros y archivos. 1. sumatoria = sumatoria + v[i]
d. endfor
A continuación se presenta un ejemplo, para mostrar una e. prom = sumatoria / i
idea general de cómo se usa la primera parte de la f. return prom
metodología en la solución de una aplicación. g. Fin Función calcularMedia

Problema 1: 4. Función imprimirVector(Ref vect: Arreglo[10] Real)

a. Declarar
Elaborar un algoritmo que permita leer un vector de diez Variables
números en un arreglo de 10 elementos; que lo imprima e x: Entero
imprima la media. Leer el vector en una función; calcular b. for x=0; x<=9; x++
la media en otra función; e imprimir el vector en otra 1. Imprimir vect[x]
función. Utilizando parámetros. c. endfor
d. Fin Función imprimirVector
A continuación se diseña el diagrama general de la Fin
solución usando Top Down Design:
Explicación:
Algoritmo
MEDIA CON FUNCIONES El algoritmo tiene cuatro funciones. La función
Función principal() principal(), en la que se define la variable vector, como
un arreglo de 10 elementos, y la variable promedio.
Enseguida llama a la función leerVector(vector),
enviando vector como parámetro y conectándolo con el
Función Función Función parámetro por referencia vec; en el cual lee los 10
leerVector() calcularMedia() imprimirVector() números.
Luego llama a la función calcularMedia(vector) enviando
Ahora se diseña el algoritmo en seudocódigo: vector como parámetro y conectándolo con el parámetro
v; del cual calcula la media y la devuelve para colocarla
Algoritmo MEDIA CON FUNCIONES en promedio.
1. Función principal() A continuación llama imprimirVector(vector) enviando
a. Declarar vector como parámetro y conectándolo con el parámetro
Variables vect; el cual imprime. Y finalmente imprime el promedio.
vector: Arreglo[10] Real
promedio: Real En la segunda parte de la metodología, que abarca del
b. leerVector(vector) capítulo diez al trece, es donde se estudian los conceptos
c. promedio = calcularMedia(vector) de la programación orientada a objetos, integrándolos con
d. imprimirVector(vector) el concepto de diagrama de clases de UML (Unified
e. Imprimir promedio Modeling Language), con la arquitectura modelo-vista-
f. Fin Función principal controlador, con las estructuras estudiadas en los
primeros nueve capítulos correspondientes a la
2. Función leerVector(Ref vec: Arreglo[10] Real) programación estructurada y la incorporación de los
a. Declarar conceptos de la programación orientada a objetos en la
Variables técnica seudocódigo, logrando una metodología de la
n: Entero programación que permite diseñar algoritmos orientados
b. for n=0; n<=9; n++ a objetos. Planteando una evolución de la programación
1. Solicitar elemento vec[n] estructurada a la programación orientada a objetos,
2. Leer vec[n] enfatizando que la evolución radica en el diseño
c. endfor arquitectónico del algoritmo o programa, que en la
d. Fin Función leerVector programación estructurada se hace mediante técnicas
como Top Down Design, y en la programación orientada 1. sueldo = producción * 20.00
a objetos se usan técnicas como el diagrama de clases. b. endif
c. if (produccion > 500)AND (produccion <= 800)
A continuación se presenta un ejemplo, para mostrar una then
idea general de cómo se usa la segunda parte de la 1. sueldo = producción * 25.00
metodología en la solución de una aplicación. d. endif
e. if produccion > 800 then
Problema 2: 1. sueldo = producción * 30.00
f. endif
En cierta empresa manufacturera de mesas se tienen g. Fin Método calcularSueldo
varios obreros; por cada obrero se tiene su nombre y la
cantidad de unidades producidas por cada uno de los seis 5. Método obtenerNombreObr() Cadena
días en que laboró. Elaborar un algoritmo que permita a. return nombreObr
leer los datos de los obreros e imprima un reporte de b. Fin Método obtenerNombreObr
producción.
6. Método obtenerProduccion() Real
A continuación se tiene la solución en dos partes: en la a. return produccion
primera, se diseña el diagrama de clases, que contiene la b. Fin Método obtenerProduccion
estructura general del algoritmo o programa, y después,
en la segunda parte, se diseña el algoritmo que contiene la 7. Método obtenerSueldo() Real
lógica que soluciona el problema usando seudocódigo. a. return sueldo
b. Fin Método obtenerSueldo
Diagrama de clases Fin Clase Obrero3

Obrero3
nombreObr
produccion
sueldo
establecerNombreObr()
establecerProduccion()
calcularSueldo()
obtenerNombreObr()
obtenerProduccion()
obtenerSueldo()
Algoritmo CALCULA LA PRODUCCION DE OBREROS
Clase Obrero3
1. Declarar
Datos
nombreObr: Cadena
produccion: Entero
sueldo: Real
2. Método establecerNombreObr(nom: Cadena)
a. nombreObr = nom
b. Fin Método establecerNombreObr
3. Método establecerProduccion(prod: Entero)
a. produccion = prod
b. Fin Método establecerProduccion
4. Método calcularSueldo()
a. if produccion <= 500 then
Clase EjecutaObrero3
1. Método principal()
a. Declarar
Variables
EjecutaObrero3 nombre, obrMayor, obrMenor: Cadena
dia, proDia, totProdObr, totProd,
totObreros, mayorProd, menorProd: Entero
totSueldos: Real
desea: Carácter
b. Imprimir encabezado
c. totObreros = 0
totProd = 0
totSuedos = 0
mayorProd = 0
menorProd = 10000
d. do
1. Declarar, crear e iniciar objeto
Obrero3 objObrero = new Obrero3()
2. Solicitar Nombre
3. Leer nombre
4. totProdObr = 0
5. for dia=1; dia<=6; dia++
a. Solicitar Producción del dia
b. Leer proDia
c. totProdObr = totProdObr + proDia
6. endfor
7. Establecer
objObrero.establecerNombreObr(nombre)
objObrero.establecerProduccion(totProdObr)
8. Calcular objObrero.calcularSueldo()
9. Imprimir objObrero.obtenerNombreObr()
objObrero.obtenerProduccion()
objObrero.obtenerSueldo()
 10. if objObrero.obtenerProduccion()>mayorProd
then
5. CONCLUSIONES
a. mayorProd = objObrero.obtenerProduccion()
b. obrMayor = objObrero.obtenerNombreObr()
Actualmente hay una tendencia a utilizar Java como
11. endif
primer lenguaje directamente con el concepto orientado a
12. if objObrero.obtenerProduccion()<menorProd
objetos, sin profundizar en el desarrollo de las bases
then
lógicas de la programación, esto puede resultar muy
a. menorProd = objObrero.obtenerProduccion()
dañino, como lo fue BASIC en su momento, porque
b. obrMenor = objObrero.obtenerNombreObr()
vamos a generar programadores buenos para codificar
13. endif
usando lenguajes, pero sin bases lógicas, es decir,
14. totObreros = totObreros + 1
programadores que no saben programar.
totProd = totProd +
objObrero.obtenerProduccion()
Todo estudiante de sistemas, computación, informática,
totSuedos = totSuedos +
tecnologías de la información y carreras afines, debe
objObrero.obtenerSueldo()
aprender a programar orientado a objetos en lenguaje
15. Preguntar “¿Desea procesar otro obrero (S/N)?”
Java u otro similar, pero para lograrlo, primero debe
16. Leer desea
desarrollar las habilidades mentales lógicas necesarias,
e. while desea == „S‟
aprendiendo una metodología de la programación
f. Imprimir totObreros, totProd, totSueldos,
apropiada, porque la programación es lógica y debe ser
obrMayor, mayorProd, obrMenor, menorProd
independiente de algún lenguaje de programación.
g. Fin Método principal
Fin Clase EjecutaObrero3
Ahora, la comunidad académica tiene a su disposición un
Fin
libro [2] donde se presenta una metodología enfocada al
desarrollo de las bases lógicas de la programación, esto
Explicación:
es, para aprender a diseñar algoritmos o programas
estructurados y orientados a objetos usando seudocódigo.
En el diagrama de clases, se esquematiza la estructura
Dicha metodología, permite preparar a los estudiantes
general de la solución. Se tiene la clase controlador
para que puedan aprender y comprender cualquier
EjecutaObrero3, la cual utiliza al modelo, que está
lenguaje estructurado u orientado a objetos como C, C++,
formado por la clase Obrero3.
Java, C#, UML, etcétera.
En el algoritmo se diseña la lógica de cada una de las
clases usando seudocódigo. En la clase Obrero3 se
Lo relevante del método es que conduce el proceso
declaran los datos: nombreObr, produccion y sueldo; y
enseñanza aprendizaje de la programación de
los métodos establecerNombreObr(),
computadoras utilizando seudocódigo, es decir, sin
establecerProduccion(), calcularSueldo(),
utilizar la computadora directamente. Esto permite
obtenerNombreObr(), obtenerProduccion() y
desarrollar las capacidades mentales lógicas que una
obtenerSueldo(); para establecer, calcular y obtener cada
persona debe tener para programar computadoras y sienta
uno de los datos respectivamente.
las bases de disciplina y buena estructura. Este enfoque se
le dificulta a mucha gente, sin embargo, hay que
En la clase EjecutaObrero3 que es la clase controladora,
enfrentarlo, porque siendo la programación una actividad
es donde se establece la lógica que soluciona el problema
intelectual que requiere mucha creatividad, capacidades
utilizando la clase Obrero3. Se declaran las variables
de abstracción, de análisis, y de síntesis, éstas no se
necesarias para dar entrada a los datos. Se establece un
pueden desarrollar operando un lenguaje en la
ciclo do…while que permitirá procesar varios obreros. En
computadora, sino ejercitando la mente con una
el proceso de cada obrero, se genera el objeto para el
metodología apropiada.
obrero, se lee su nombre y con un ciclo for se procesa la
producción de cada uno de los seis días que laboró,
calculando el total de producción del obrero. Enseguida
se llevan los datos nombre y la producción al objeto a 6. REFERENCIAS
través de los métodos setters, luego se calcula el sueldo
llamando al método correspondiente y finalmente se [1] G. Booch, J. Rumbaugh y I. Jacobson, UML El
obtienen del objeto los datos que se van a imprimir, a lenguaje unificado de modelado, España, Addison
través de los métodos getters. Wesley, 1999.

Para conocer la metodología en detalle, se recomienda la [2] L. López, Programación estructurada y orientada a
lectura del libro [2]. objetos 3ra. Edición, Alfaomega, México, 2011.
ISBN 978-607-707-211-9.
