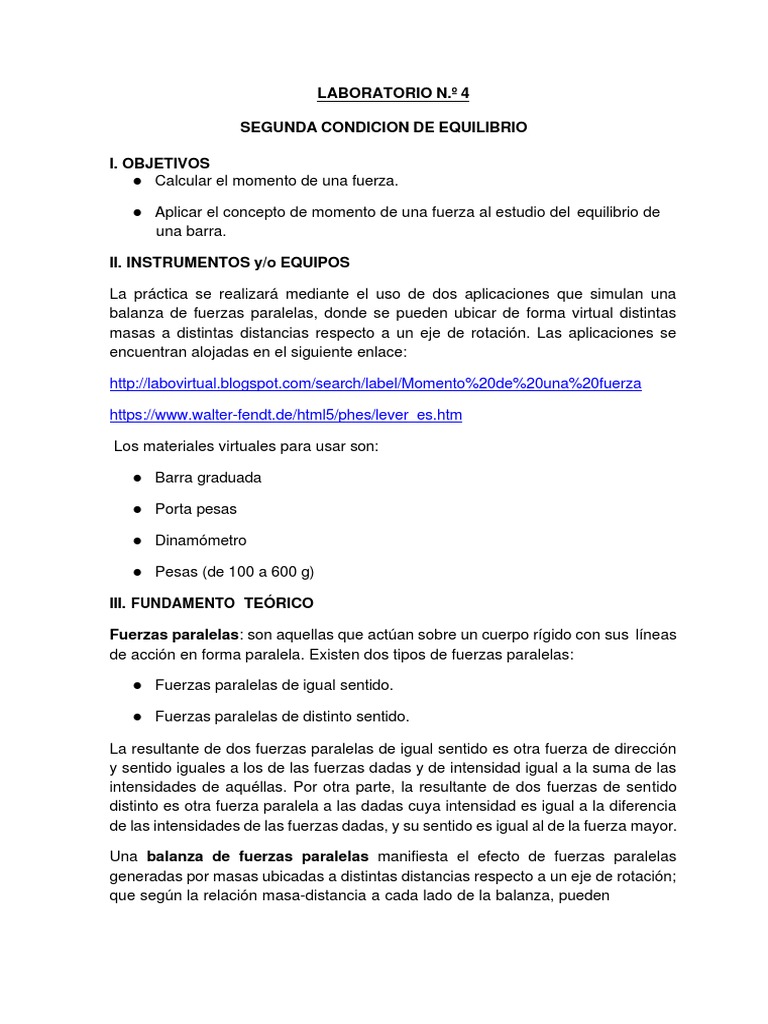

LABORATORIO N.

º 4

SEGUNDA CONDICION DE EQUILIBRIO

I. OBJETIVOS
● Calcular el momento de una fuerza.

● Aplicar el concepto de momento de una fuerza al estudio del equilibrio de

una barra.

II. INSTRUMENTOS y/o EQUIPOS

La práctica se realizará mediante el uso de dos aplicaciones que simulan una

balanza de fuerzas paralelas, donde se pueden ubicar de forma virtual distintas
masas a distintas distancias respecto a un eje de rotación. Las aplicaciones se
encuentran alojadas en el siguiente enlace:

http://labovirtual.blogspot.com/search/label/Momento%20de%20una%20fuerza

https://www.walter-fendt.de/html5/phes/lever_es.htm

Los materiales virtuales para usar son:

● Barra graduada

● Porta pesas

● Dinamómetro

● Pesas (de 100 a 600 g)

III. FUNDAMENTO TEÓRICO

Fuerzas paralelas: son aquellas que actúan sobre un cuerpo rígido con sus líneas
de acción en forma paralela. Existen dos tipos de fuerzas paralelas:

● Fuerzas paralelas de igual sentido.

● Fuerzas paralelas de distinto sentido.

La resultante de dos fuerzas paralelas de igual sentido es otra fuerza de dirección

y sentido iguales a los de las fuerzas dadas y de intensidad igual a la suma de las
intensidades de aquéllas. Por otra parte, la resultante de dos fuerzas de sentido
distinto es otra fuerza paralela a las dadas cuya intensidad es igual a la diferencia
de las intensidades de las fuerzas dadas, y su sentido es igual al de la fuerza mayor.

Una balanza de fuerzas paralelas manifiesta el efecto de fuerzas paralelas

generadas por masas ubicadas a distintas distancias respecto a un eje de rotación;
que según la relación masa-distancia a cada lado de la balanza, pueden
lograr un equilibrio. En la figura 1 se puede observar una balanza de fuerzas
paralelas.

Figura 1. Balanza de fuerzas paralelas. Recuperado de

https://docplayer.es/69467065-Laboratorio-de-mecanica-balanza-de-fuerzas-
paralelas.html

Condiciones de equilibrio

● 1ra condición de equilibrio o condición de equilibrio traslacional: “La

suma algebraica de fuerzas que actúan sobre un cuerpo debe ser igual a
cero”. Cuando esta condición se satisface no hay fuerza desequilibrada o no
balanceada actuando sobre el cuerpo, lo que implica que el sistema de
fuerzas no tenderá a producir ningún cambio en el movimiento lineal de un
cuerpo.

● 2da condición de equilibrio o condición de equilibrio rotacional: “La

sumatoria algebraica de los momentos provocados por fuerzas que actúan
a determinada distancia de cualquier eje o punto centro de giro de referencia
debe ser cero”. Cuando esta condición se satisface no hay torque o momento
actuando sobre el cuerpo, lo que implica que el cuerpo no tenderá girar o
rotar.

IV. PROCEDIMIENTO

Parte I:

1. Ingrese a la dirección web

http://labovirtual.blogspot.com/search/label/Momento%20de%20una%20fu
erza
 2. Coloca diferentes pesas en el portapesas (200 g, 400 g y 600 g) y mueve
éste por la barra. Anota la fuerza que marca el dinamómetro para cada pesa
en las tablas 1, 2 y 3 respectivamente.

Tabla 1. Datos de lectura de la fuerza del dinamómetro para la pesa de 200 g en

distintas posiciones respecto al eje de giro de la barra graduada.
d
M1(g) 1 2 3 4 5 6 7 8 9
(cm)

Fd 0.2 N 0.4 N 0.6 N 0.8 N 1.0 N 1.2 N 1.4 N 1.6 N 1.8 N

200
(N)

d: distancia de la porta pesas al eje de giro (tornillo)

Fd: fuerza que marca el dinamómetro.
Tabla 2. Datos de lectura de la fuerza del dinamómetro para la pesa de 400 g en
distintas posiciones respecto al eje de giro de la barra graduada.
d
M1(g) 1 2 3 4 5 6 7 8 9
(cm)

Fd
400 0.4 N 0.8 N 1.2 N 1.6 N 2.0 N 2.4 N 2.8 N 3.2 N 3.6 N
(N)

Tabla 3. Datos de lectura de la fuerza del dinamómetro para la pesa de 600 g en

distintas posiciones respecto al eje de giro de la barra graduada.
d
M1(g) 1 2 3 4 5 6 7 8 9
(cm)

Fd
600 0.6 N 1.2 N 1.8 N 2.4 N 3.0 N 3.6 N 4.2 N 4.8 N 5.4 N
(N)
 3. Realice un diagrama de la balanza colocando el sistema de referencia en el
punto de rotación de esta y ubique las fuerzas y sus respectivos radios en
forma vectorial.

4. Determine en cada caso el peso de la porta pesas (use g = 10 m/s2).

Compruebe que en todos los casos el momento que ejerce la porta pesas es
igual al momento que ejerce el dinamómetro.

Mportapesas = Mdinamómetro

Parte II:
1. Ingrese a la dirección web y lea las indicaciones de funcionamiento de la
aplicación.
 https://www.walter-fendt.de/html5/phes/lever_es.htm

2. Usando g = 10 m/s2 coloque una masa entre 200 y 400 gramos en la décima
posición del lado izquierdo de la balanza. Registre este valor como “𝑀𝑖”en
kilogramos en la tabla 4.

3. Coloque masas del lado derecho de la balanza en diferentes posiciones

hasta que se equilibre horizontalmente. Registre el valor de las masas con
las cuales se logró el equilibrio en la tabla 4.

4. Realice un diagrama de la balanza colocando el sistema de referencia en el

punto de rotación de esta y ubique las fuerzas y sus respectivos radios en
forma vectorial.

𝑟⃗ 𝑟⃗

0.9 N 0.9 N
3N 1.2 N

5. Calcule los torques en función de la distancia, efectuados por cada una de

estas fuerzas mediante la relación y registre los valores en
la tabla 4.
 6. Sume los torques que actúan sobre la balanza,
teniendo en cuenta el signo de cada uno de ellos
y compruebe la condición de equilibrio rotacional.

Tabla 4. Datos tomados para la parte II.

0.3 Kg 0.1 Kg
0.3 Kg 0.2 Kg

3.0 N
3.0 N 0.2 N 1.0 N

3.0 Nm 0.9 Nm 1.2 Nm 0.9 Nm

3.0 Nm

V. CUESTIONARIO Y PROBLEMAS

1. ¿Será posible predecir la fuerza y su punto de

aplicación que logra el equilibrio si solamente se
conoce la masa que ha sido colgada en un lado
de la balanza? Justifique su respuesta.

NO es posible predecir cual es punto de equilibrio

ya que podría haber demasiadas formas de
encontrarlo, porque dependería de la distancia del
centro y otros factores.

2. ¿El montaje experimental virtual usado en esta

práctica podría ser implementado en un
laboratorio para encontrar la masa de un cuerpo?
Justifique su respuesta.

Así es ya que es un material practico y fácil de

usar se podría usar para determinar las masas de
cuerpos en el laboratorio.

3. ¿Qué condiciones de equilibrio satisface el

presente experimento? Justifique su respuesta.

Una de las condiciones para que se cumpla el

equilibrio es que la fuerza resultante sea nula.
4. ¿Qué efecto físico produce el momento de una
fuerza aplicada a un cuerpo?

Representaría la intensidad en la que la fuerza

intenta hacer girar el cuerpo rígido. El momento
aumenta si la fuerza que se aplica esta más lejos
del centro del eje.

5. Si la línea de acción de una fuerza pasa por el centro de giro

de un cuerpo, ¿cuál es la magnitud del momento de la fuerza?

La magnitud del momento de la fuerza es igual al producto de la

fuerza de la fuerza por la distancia perpendicular entre el eje de giro
y la línea de acción de la fuerza.

6. ¿Qué se deberá cumplir para que se anule la rotación de un

cuerpo?

Para que se anule la rotación de un cuerpo como la suma de

momentos de todas las fuerzas que actúan sobre esta debe
ser igual a cero.

7. Explique por qué una fuerza pequeña es capaz de

equilibrar a una fuerza mayor.

Esto se debe a un equilibrio de fuerzas de la

gravedad que trabaja con la masa del cuerpo con
la influencia del cuerpo con respecto al eje del
centro.

8. Calcule el momento de torsión neto alrededor del

punto O para las dos fuerzas aplicadas como en
la figura 2. La varilla y las dos fuerzas están en el
plano de la página.
