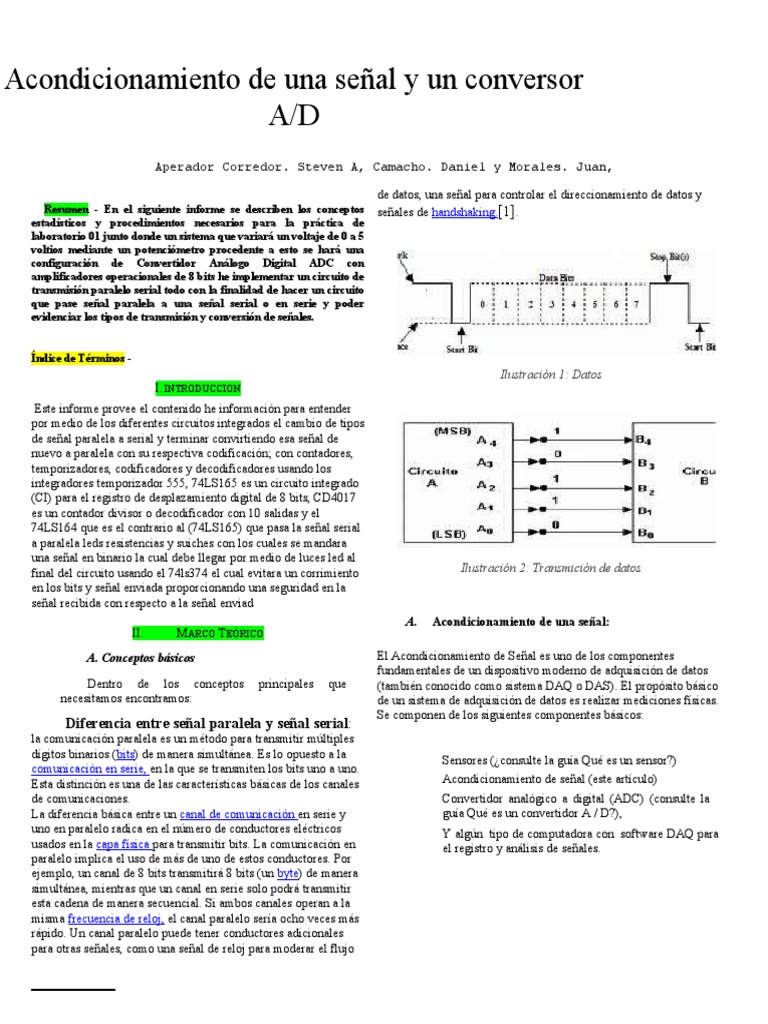

Acondicionamiento de una señal y un conversor

A/D
Aperador Corredor. Steven A, Camacho. Daniel y Morales. Juan,

de datos, una señal para controlar el direccionamiento de datos y
Resumen - En el siguiente informe se describen los conceptos señales de handshaking.[1].
estadísticos y procedimientos necesarios para la práctica de
laboratorio 01 junto donde un sistema que variará un voltaje de 0 a 5
voltios mediante un potenciómetro procedente a esto se hará una
configuración de Convertidor Análogo Digital ADC con
amplificadores operacionales de 8 bits he implementar un circuito de
transmisión paralelo serial todo con la finalidad de hacer un circuito
que pase señal paralela a una señal serial o en serie y poder
evidenciar los tipos de transmisión y conversión de señales.

Índice de Términos -
Ilustración 1: Datos
I. INTRODUCCION
Este informe provee el contenido he información para entender
por medio de los diferentes circuitos integrados el cambio de tipos
de señal paralela a serial y terminar convirtiendo esa señal de
nuevo a paralela con su respectiva codificación; con contadores,
temporizadores, codificadores y decodificadores usando los
integradores temporizador 555, 74LS165 es un circuito integrado
(CI) para el registro de desplazamiento digital de 8 bits, CD4017
es un contador divisor o decodificador con 10 salidas y el
74LS164 que es el contrario al (74LS165) que pasa la señal serial
a paralela leds resistencias y suiches con los cuales se mandara
una señal en binario la cual debe llegar por medio de luces led al
final del circuito usando el 74ls374 el cual evitara un corrimiento Ilustración 2: Transmición de datos
en los bits y señal enviada proporcionando una seguridad en la
señal recibida con respecto a la señal enviad
A. Acondicionamiento de una señal:
II. MARCO TEÓRICO
A. Conceptos básicos El Acondicionamiento de Señal es uno de los componentes
fundamentales de un dispositivo moderno de adquisición de datos
Dentro de los conceptos principales que (también conocido como sistema DAQ o DAS). El propósito básico
necesitamos encontramos: de un sistema de adquisición de datos es realizar mediciones físicas.
Se componen de los siguientes componentes básicos:
Diferencia entre señal paralela y señal serial:
la comunicación paralela es un método para transmitir múltiples
dígitos binarios (bits) de manera simultánea. Es lo opuesto a la  Sensores (¿consulte la guía Qué es un sensor?)
comunicación en serie, en la que se transmiten los bits uno a uno.
Esta distinción es una de las características básicas de los canales  Acondicionamiento de señal (este artículo)
de comunicaciones.  Convertidor analógico a digital (ADC) (consulte la
La diferencia básica entre un canal de comunicación en serie y guía Qué es un convertidor A / D?),
uno en paralelo radica en el número de conductores eléctricos  Y algún tipo de computadora con software DAQ para
usados en la capa física para transmitir bits. La comunicación en el registro y análisis de señales.
paralelo implica el uso de más de uno de estos conductores. Por
ejemplo, un canal de 8 bits transmitirá 8 bits (un byte) de manera
simultánea, mientras que un canal en serie solo podrá transmitir
esta cadena de manera secuencial. Si ambos canales operan a la
misma frecuencia de reloj, el canal paralelo sería ocho veces más
rápido. Un canal paralelo puede tener conductores adicionales
para otras señales, como una señal de reloj para moderar el flujo



Ilustración 3: Acondicionamiento de Señal
1) Sensor:
Es el componente primario empleado en la medición de
una variable, tras sensor genera una salida correspondiente
al estado de la variable [2].
Ilustración 4: Sensor
2) ¿Que son circuitos integrados? :
El Circuito Integrado (CI), a veces llamado chip integrado o
microchip, es una oblea semiconductora (de silicio) en la que
se fabrican miles o millones de componentes eléctricos y
electrónicos como: resistores, condensadores, transistores y di
odos. Un CI puede tener la función como amplificador,
oscilador, temporizador, contador, compuerta lógica,
memoria del ordenador, microcontrolador o microprocesador.
Ilustración 5: Circuito Integrado
temporizador 555:
El circuito integrado 555 es un temporizador eléctrico y se le
conoce como “máquina del tiempo” por la gran variedad de tareas
que puede realizar con respecto al tiempo. El LM555 tiene
internamente una combinación de circuitos digitales y
analógicos, se utiliza comúnmente para proporcionar retardos de
tiempo, como oscilador a una determinada frecuencia, y como un
circuito integrado flip-flop.
SN74LS374N:
es un flip-flop con disparo de borde octal tipo D con salidas de
3 estados diseñadas específicamente para conducir cargas
altamente capacitivas o de impedancia relativamente baja. El
controlador de alta impedancia de 3 estados y alto nivel lógico
proporciona a este registro la capacidad de conectarse
directamente a las líneas de bus y conducirlas en un sistema
organizado por bus sin necesidad de una interfaz o componentes
de pull-up. Este dispositivo es particularmente atractivo para
implementar registros de almacenamiento intermedio y puertos de
E / S, controladores de bus bidireccionales y registros de trabajo.
En la transición positiva del reloj y las salidas Q se establecen en
los estados lógicos que se configuraron en las entradas D.
74LS165:
El 74LS165 se puede conectar como Parallel-in/Serial-Out, su
principal función es el almacenamiento y desplazamiento de
datos, para el caso de este circuito integrado 74LS165 son 8 bits
de entrada y una salida la cual se puede representar mediante un
diodo led.
74LS164:
Diseñado para su uso como registros de cambio de salida en
paralelo y entrada en serial de 8 Bits y función de clear.
Las entradas en serie(A y B) permiten un control completo sobre
los datos entrantes, ya que un valor bajo en cualquiera de las
entradas inhibe la entrada de los nuevos datos y restablece el
primer flip-flop al nivel bajo en el siguiente impulso de reloj.
Una entrada de alto nivel habilita la otra entrada que determinará
el estado del primer flip-flop. Los datos en las entradas en serie se
pueden cambiar cuando el reloj es alto o bajo, pero solo se
ingresará la información que cumpla con los requisitos de tiempo
de configuración. La sincronización ocurre en la transición de
nivel bajo a alto de la entrada del reloj. Todas las entradas están
sujetadas por diodos para minimizar los efectos de la línea de
transmisión
CD4017:
El integrado CD4017 es un contador-divisor o decodificador con
10 salidas basado en tecnología CMOS que también tiene una
versión de modo TTL llamado 74HC4017.
Este circuito está formado por un contador Johnson de 5
etapas que puede dividir o contar por cualquier valor entre 2
y 9, con recursos para continuar o detenerse al final del
ciclo.
El CD4017:
Es utilizado muchas veces como secuenciador de luces y divisor
de bajas frecuencias. En el mundo de la electrónica y los
estudiantes, suele ser muy usado para varios proyectos de
electrónica, además de que se puede adquirir por muy poco
dinero. Su bajo precio lo hace ideal para poder realizar proyectos
nada costosos o realizar pruebas y experimentos caseros.
El CD4017 cuenta con 16 pines en total de los cuales, la
alimentación del circuito integrado se hace por medio del
pin 16 y debido a su tecnología CMOS, puede ser
alimentado desde 3 a unos 15 voltios de corriente continua.
Sus salidas (que son 10 y se cuenta desde 0 a 9) comienzan
desde el pin 3 (Q0) y no se encuentran de forma secuencial,
terminando en el pin 11 (Q9)
Capacitor:
Un capacitor o también conocido como condensador es un
dispositivo capaz de almacenar energía a través de campos
eléctricos (uno positivo y uno negativo). Este se clasifica dentro
de los componentes pasivos ya que no tiene la capacidad de
amplificar o cortar el flujo eléctrico.
Los capacitores se utilizan principalmente como filtros de
corriente continua, ya que evitan cambios bruscos y ruidos en las
señales debido a su funcionamiento.
Ilustración 6: Capacitor
III. RESULTADOS ESPERADOS
Para este laboratorio se espera obtener los siguientes resultados:
A. Circuito de Variación
Para este componente, se utilizará un potenciómetro de 100k ohm,
por lo cual, se espera que el voltaje que es regulado por el
potenciómetro afecte en gran medida la velocidad en la que se
trasmite los datos, como se muestra en la siguiente imagen:
Circuito 1: Transmicion de datos bajo
Como se muestra en el Circuito 1, cuando el potenciómetro esta en
su valor mínimo, la velocidad en la transmisión de datos es menor,
esto se ve reflejado en la cantidad de parpadeos que realiza el led
(D1). Mientras que cuando el potenciómetro está abierto a su valor
máximo, la velocidad de trasmisión de datos es mayor, lo cual
también se ve reflejado en el led (D1), el cual termina con una luz
constante.
B. Circuito de conversión análoga de 8 bits
Para este componente se utilizara un dip switch de 8 puertos, este
componente nos permitirá seleccionar un rango de datos des 1 hasta
8 bits, los cuales pasaran al circuito integrado 74LS165 permitiendo
así enviar hasta 8 datos en una comunicación serial, los cuales serán
tratados por el circuito 74LS165 y el circuito 74LS374, los cuales
mostraran los datos reflejados en una cadena de leds, como se
muestra a continuación:
Circuito 2: Dip-Switch
C. Circuito de transmisión paralela
Para este componente se utilizará un circuito integrado ADC0804,
el cual nos permitirá transformar una señal análoga a digital, como
se muestra a continuación:

V. MONTAJE
Para la construcción del circuito se usaron tres protoboards, las
cuales nos servirán para apoyar el ensamble del circuito.

Para el montaje, primero se comenzó armando el circuito integrado

555, como se muestra a continuación:

Circuito 3: Conversor Analogo-Digital

Como se observa en el circuito 3, el circuito integrado ADC0804
convirtió la señal análoga del potenciómetro a una señal digital, la
cual se muestra en los leds de la derecha.

IV. METODOLOGÍA

La metodología desarrollada para este laboratorio fue el

siguiente:

Primero se realizó una simulación de cada proceso que se

pedía en las instrucciones del laboratorio, como se puede Ilustración 7: Montaje del 555
observar en el Circuito 1, Circuito 2 y Circuito 3.
Dicho montaje, fue unido con un circuito 4017, como se muestra a
Al finalizar cada simulación se construyo el circuito por partes, continuación:
para poder verificar el funcionamiento de cada uno de los circuitos
integrados.

Con la construcción del circuito finalizado, se procedió a

entrégalo al docente correspondiente, el cual evaluó los siguiente
3 items:

-Variación de voltaje de 0 v a 5v con un potenciómetro.

- Una configuración de Convertidor Análogo Digital ADC con

amplificadores operacionales de 8 bits.

-Un circuito de transmisión paralelo serial

Ilustración 8: Circuito 4017 y 555

En la ilustración 8, podemos observar el funcionamiento en
conjunto de los circuitos integrados 4017 y 555, los leds encendidos
nos indica el reloj de los circuitos.

Después se procedió con la unión de los circuitos 74LS04, 74LS164

y con el dip-switch como se muestra a continuación:

Circuito 4: Circuito a Diseñar

 VI. RESULTADOS

VII. CONCLUCIONES

Ilustración 9: Circuitos integrados 75LS04 Y

74LS164

Por último, se procedió a colocar los últimos circuitos integrados,

los cuales eran el 74LS165, 74LS374 y el segundo 4017.
REFERENCIAS
[1] Superintendencia de Industria y Comercio,
«Superintendencia de Industria y Comercio» [En línea].
Available: https [Último acceso: 18 Febrero 2023].

[2] M. -I. D. F. P. Moreno, «Aulas virtuales

UNIAGUSTINIANA,» [En línea]. Available:
https://virtual.uniagustiniana.edu.co/mod/folder/view.ph p?
id=29249. [Último acceso: 15 Febrero 2023].

[3] MecatrónicaLATAM, «MecatrónicaLATAM,» 7 mayo 2021.

[En línea]. [Último acceso: 15 Febrero 2023].

[4] MecatrónicaLATAM, «Capacitor» 23 abril 2021. [En

línea]. [Último acceso: 19 Febrero 2023].

[5] H. H. T. Ortega, «HETPRO,» 2016.

[6] Texas instruments, «Texas instruments,» Diciembre 2017.

[En línea]. Available:
chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/htt
Ilustración 10: Circuito completado con el ps://www.ti.com/lit/ds/symlink/lm35.pdf. [Último acceso:
dip-switch 16 Febrero 2023].

[7] Texas instruments,

«ALLDATASHEET.COM,» Noviembre
 2000. [En línea]. Available:
https://pdf1.alldatasheet.com/datasheet-pdf/view/517588/
TI 1/LM35.html. [Último acceso: 16 Febrero 2023].
[8]
Reemplazar esta línea con su número de documento de identificación (hacer doble clic aquí para editar) < 7
