S-P117-E1-Un-Oft-Pr-0004 Replanteo Topográfico - R0 - Ap

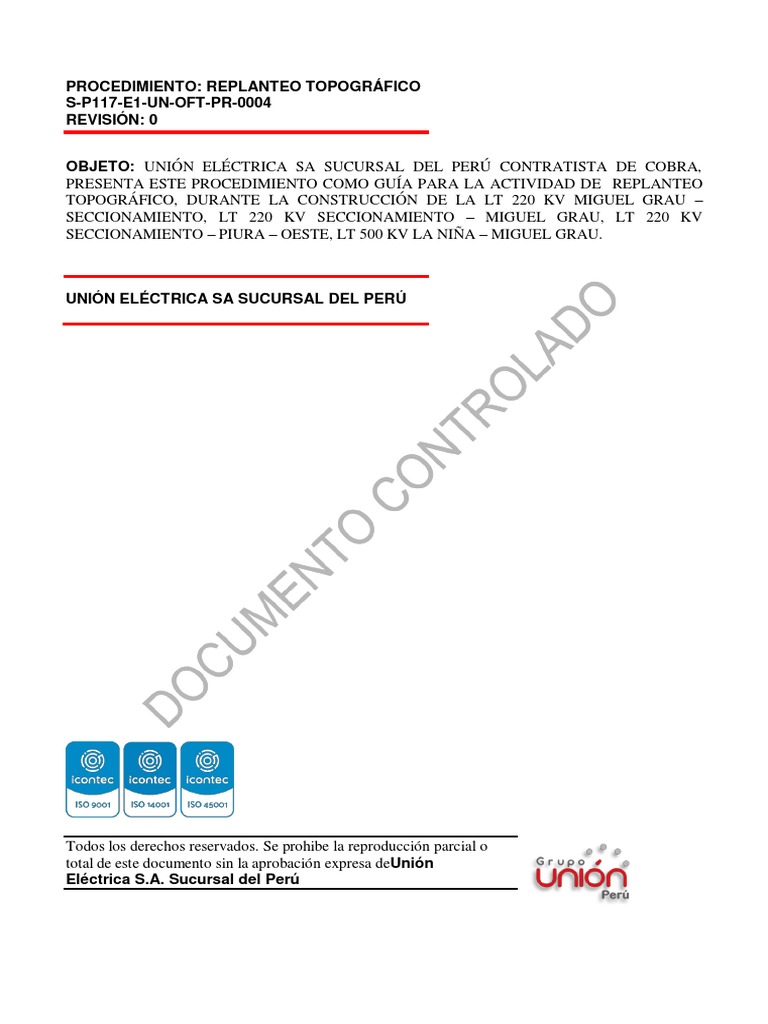

PROCEDIMIENTO: REPLANTEO TOPOGRÁFICO
S-P117-E1-UN-OFT-PR-0004
REVISIÓN: 0
OBJETO: UNIÓN ELÉCTRICA SA SUCURSAL DEL PERÚ CONTRATISTA DE COBRA,

PRESENTA ESTE PROCEDIMIENTO COMO GUÍA PARA LA ACTIVIDAD DE REPLANTEO
TOPOGRÁFICO, DURANTE LA CONSTRUCCIÓN DE LA LT 220 KV MIGUEL GRAU –
SECCIONAMIENTO, LT 220 KV SECCIONAMIENTO – MIGUEL GRAU, LT 220 KV
SECCIONAMIENTO – PIURA – OESTE, LT 500 KV LA NIÑA – MIGUEL GRAU.
UNIÓN ELÉCTRICA SA SUCURSAL DEL PERÚ
Todos los derechos reservados. Se prohibe la reproducción parcial o

total de este documento sin la aprobación expresa deUnión
Eléctrica S.A. Sucursal del Perú
PROCEDIMIENTO ESCRITO DE
TRABAJO SEGURO (PETS)
0
REPLANTEO TOPOGRÁFICO
14/11/2022
DISTRIBUCIÓN:
 Gerencia de proyectos
 Área SSOMA
 Gerente / Jefes de Proyecto
14/11/2022
 Jefes /Residentes /Supervisores de Obra
 Administradores de Obra
 Jefes de Áreas
 Proveedores
Procedimiento escrito de trabajo seguro

Replanteo topográfico en LLTT
Código: S-P117-E1-UN-OFT-PR-0004
En caso de revisión: Observaciones y síntesis de la revisión

VERSIÓN FECHA ALCANCE MODIFICACIONES
Ver. A 13/09/2022 Revisión interna UESP
Ver. B 09/11/2022 Emitido para revisión del cliente
Ver. 0 14/11/2022 Aprobado por el cliente
NOMBRE FECHA FIRMA

Meyssengel Farfan Garcia
Noviembre
ELABORADO (Residente Civil)
2022
Marco Granados Noviembre

REVISADO
(Director de proyecto) 2022
Jorge Manzur Noviembre

REVISADO
(Coordinador QHSE) 2022
Marco Granados Noviembre

APROBADO
(Director de proyecto) 2022
V e r s i ó n 00 2 de 33 | P á g i n a
0
14/11/2022
Contenido
1. OBJETIVO .................................................................................................... 4
2. ALCANCE ..................................................................................................... 4
3. DEFINICIONES ............................................................................................. 5
4. REFERENCIAS ............................................................................................. 7
5. FUNCIONES Y RESPONSABILIDADES ...................................................... 8
6. PERSONAL ................................................................................................. 10
7. EPP ............................................................................................................. 10
8. EQUIPOS / HERRAMIENTAS / MATERIALES .......................................... 11
9. PROCEDIMIENTO ...................................................................................... 12
9.1. Actividades preliminares .......................................................................... 12
9.2. Actividades De Operación ........................................................................ 12
10. ANALISIS DE TRABAJO SEGURO (GUÍA) ............................................... 21
11. RESTRICCIONES ....................................................................................... 31
12. CONSIDERACIONES DE MEDIO AMBIENTE ........................................... 32
10. REGISTROS ............................................................................................... 32
11. ANEXOS/FORMATOS ................................................................................ 33
0
14/11/2022
1. OBJETIVO
El presente procedimiento tiene por objetivo describir las actividades a realizar durante el proceso de replanteotopográfico
de una línea de la transmisión LT 220 kV Miguel Grau – Seccionamiento, LT 220 kV Seccionamiento
– Miguel Grau, LT 220 kV Seccionamiento – Piura – Oeste, y la LT 500 kV La Niña – Miguel Grau, de acuerdo a la
documentación técnica requerida por el cliente (Planos de construcción y/o montaje, tablas, plantillas, especificaciones
técnicas del proyecto, normas y estándares aplicables).
Definir las responsabilidades que se tienen durante la realización del replanteo de una línea de trasmisión de energía.
Promover el uso de tecnologías nuevas y tradicionales, de tal forma que se obtenga una información amplia y precisa,
cumpliendo los plazos establecidos y minimizando el impacto al medio ambiente.
2. ALCANCE
Comprende las actividades de replanteo en las líneas de transmisión del paquete 01:
 LT 500 kV La Niña – Miguel Grau
 LT 220 kV Miguel Grau – Seccionamiento
 LT 220 kV Seccionamiento – Miguel Grau
 LT 220 kV Seccionamiento – Piura – Oeste
El replanteo topográfico se realizará empleando herramientas de última generación como GPS con corrección diferencial en
tiempo real y estaciones totales, los que contaran con sus respectivos certificados de calibración.El alcance de la actividad
de replanteo comprende los siguientes trabajos:
 Control de alineamiento.
 Control de vano y abscisas.
 Control de cotas.
 Control de pendientes transversales en vanos con faldeos hasta una distancia de 15 (quince) metros aambos lados
del eje de la línea.
 Registro fotográfico del área de la torre, patas, vano adelante y vano atrás.
 Verificación de perfiles diagonales, extensiones de patas, longitud de pedestales para cada sitio de torre.
 Verificar cumplimiento de distancias mínimas de seguridad estipulado en las especificaciones técnicasdel proyecto.
 Verificación a nivel superficial y en forma visual de la estabilidad del terreno u otros inconvenientes geológicos en
los sitios que se considere pertinente.
 Comunicar al cliente las observaciones encontradas y sugerencias sobre variantes o cambios en la ubicación de
sitios de torre, tipos de torre, extensiones de pedestal, obras de protección necesarias, etc.con suficiente anticipación
para su revisión y aprobación.
 Actualización de los datos de verificación del proyecto en la tabla de torres.
 Entrega de informe de replanteo topográfico por tramos según avance y consolidado al finalizar la actividad.
 Conservación de los mojones y referencias de los sitios de torre desde la iniciación hasta la terminación
0
14/11/2022
y entrega de la obra. En caso de encontrar algún hito o mojón retirado o destruido debe relocalizarlo yreconstruirlo,
así como colocar los puntos auxiliares y de referencia en caso de no encontrarlos en el sitio de torre.
3. DEFINICIONES
Replanteo: Consiste en la verificación planimétrica, altimétrica y confrontación del perfil de la línea, para determinar la
localización de la obra y la ubicación final de las torres.
Planimetría y Altimetría: Operaciones encaminadas a obtener los datos topográficos para ser proyectados sobre un plano
horizontal y generar un perfil del terreno, para el caso de una línea de transmisión se obtienen distancias, vanos, deflexiones,
cotas y diferencias de nivel.
Punto geodésico: Es una señal informativa permanente que podemos encontrar en el campo, que nos indica la altura
exacta de ese punto sobre el nivel del mar, y que forma parte de una red de triángulos cuyas coordenadas se han calculado
con la mayor precisión posible.
Monumentar: Trabajo que consiste en la colocación de hitos sobre el terreno, de naturaleza permanente. Puedeestar referido
tanto a la ubicación de mojones nuevos como a la reposición de mojones ya existentes por su deterioro o ausencia.
Cota: Número que en un mapa o plano topográfico señala la altura de un punto sobre el nivel del mar (msnm).
Hito / Mojón central: Punto materializado en el corredor de la línea que representa el eje de cada una de las estructuras.
Referencia: Punto materializado sobre el eje de la línea y a sus costados con el fin de reubicar el eje de la torreen caso de
ser retirado, también se utiliza para darle la orientación al equipo de topografía en el momento de realizar la nivelación de
las fundaciones y la toma de verticalidades.
Vano: Distancia horizontal entre apoyos consecutivos.
Punto crítico: Punto sobre el perfil o sus laterales donde se presenta la menor altura de los conductores a lo largo de un
vano.
Triangulación: Operación que se realiza en campo en los sitios donde un obstáculo que no se puede desplazaro retirar
coincide con el eje de la línea y consiste en salir del alineamiento que se está verificando yposteriormente ubicarse
nuevamente sobre este, es utilizado cuando se trabaja con topografía tradicional.
Punto obligatorio de tránsito (POT): Punto sobre el alineamiento que se está trabajando donde se hace necesario un
cambio de la ubicación del equipo, pero no se desavía de la línea trazada por lo que el ángulo horizontal de salida deberá ser
180°00’00”, garantizando así que se conserva la trayectoria.
Diagonales de patas: Perfiles tomados a partir del eje de las torres auto soportada en el sentido de cada una de las patas,
para determinar la composición de las torres, esta actividad se puede realizar directamente en campo con topografía
tradicional o mediante la interpolación de una superficie generada a partir de una nube depuntos producto de la fotogrametría
o de información Lidar.
0
14/11/2022
RTK (Real Time Kinematic): Técnica de toma de información en campo basada en el uso de navegadores con señales GPS,
donde una estación de referencia proporciona correcciones diferenciales en tiempo real.
Red Base o Red Geodésica: Conjunto de puntos cercanos al corredor de la línea de transmisión, los cuales fueron
materializados por el consultor del diseño y servirán como puntos de partida para posteriores levantamientos a lo largo de
la construcción.
Corrección diferencial: Proceso en el cual se sitúa un receptor en un punto conocido, llamado "estación base", y se utilizan
estos datos recogidos para calcular las correcciones en cada instante dadas las coordenadas precisas de la estación. La
posición incógnita de otro receptor ubicado en una "estación móvil" (denominado también estación remota o Rover) puede
mejorar la precisión de su posición aplicando aquellas correcciones.
Punto de control: Es un elemento visual característico que permite identificarse plenamente en las fotografíasaéreas que
contiene coordenadas y cota conocidas para poder ajustar el modelo realizado en campo.
Nube de puntos: Conjunto de puntos con coordenadas tridimensionales amarradas a un sistema espacial preestablecido.
Estación total: Es un instrumento electrónico / óptico que es usado en la topografía moderna y en el campo de la
construcción, emplea un teodolito electrónico de tránsito en combinación con un medidor electrónico de distancia y que
también está integrado con un microprocesador, un colector electrónico de datos y un sistema de almacenamiento.
Carteras topográficas: Se utilizan para el registro de las mediciones o lecturas hechas con los equipos apropiados (niveles
topográficos y miras), para la determinación de las alturas de puntos con una posición definida en el terreno.
Los teodolitos modernos y estaciones totales vienen equipados con un dispositivo recolector automático de datos, que
almacenan datos como la identificación de puntos, coordenadas XYZ, distancias y ángulos horizontales y verticales y
algunas anotaciones descriptivas. Estos datos pueden ser transferidos a un archivo de computador.:
Coordenadas: Se definen como aquel sistema de referencia que se utiliza para localizar y colocar un punto concreto en
una estación determinada, tomando como referencia los ejes XYZ.
Topografía: Técnica que consiste en describir y representar en un plano la superficie o el relieve de un terreno.
Abscisas: Distancia que existe entre un punto y el eje vertical de un trazo. Es el primero de los números reales que
determinan la posición de un punto en el plano.
Topógrafo: Profesional que sirve de mediciones y funciones matemáticas, y conocen el terreno con mayor detalle y pueden
averiguar y analizar elementos que a otros les pasarían desapercibidos. Además, conocen lastécnicas topográficas necesarias
para plasmar la realidad de un terreno en un plano, que es lo que se conoce como levantamiento topográfico
Auxiliar de topógrafo (cadenero): Personal que efectúa las actividades bajo la directriz del topógrafo.
IPERC: Identificación de Peligros, Evaluación de Riesgos y Controles.
0
14/11/2022
IAA: Identificación de Aspectos Ambientales.
AST: Análisis Seguro de Trabajo.
LLTT: Líneas de Transmisión
4. REFERENCIAS
Ley 29783, Ley de Seguridad y Salud en el Trabajo.

Ley N° 30222 que modifica la ley N° 29783 Ley de Seguridad y Salud en el Trabajo.
D.S. 005-2012-TR; Reglamento de la Ley de Seguridad y Salud en el Trabajo y sus modificatorias.Ley N°
28611, Ley General del Ambiente.
Ley N° 27314. Ley de manejo de residuos sólidos.
R.M N° 111-2013 MEM, Reglamento de Seguridad y Salud en el Trabajo con Electricidad.
D.S. N° 010-2009-VIVIENDA; Norma G.050 Seguridad durante la construcción.
D.S. N° 011-2019-TR, Reglamento de Seguridad y Salud en el Trabajo para el Sector Construcción.
R.M. 050-2013 TR, Anexo 3, Guía Básica sobre Sistema de Gestión de Seguridad y Salud en el Trabajo.
NTP 399.010-1-2015, Señales De Seguridad. Colores, símbolos, formas y dimensiones de las señales deseguridad.
D.S. N° 014-2019-EM, Reglamento para la Protección Ambiental en las Actividades Eléctricas.
D.L. N° 1278 Decreto legislativo que aprueba la ley de gestión integral de residuos.
Decreto de urgencia N°044-2019, el trabajador cuente con el Seguro Vida Ley (Seguro Vida Ley, establecidomediante
Decreto Ley N° 688).
Normas complementarias para la adecuada aplicación de la única DCT de la Ley 30222 D.S. N° 010-2014-TR.
D.S. N° 014-2019-MIMP, Reglamento de la Ley de Prevención y Sanción del Hostigamiento Sexual.
R.M N° 214-2011-MEM/DM Código Nacional de Electricidad suministro de 2011.
Decreto Supremo N° 003-98-SA. Norma Técnica Peruana Seguro Complementario de Trabajo de Riesgo(SCTR)
Plan SST del Proyecto: “Enlace 500kV La Niña – Piura, Subestaciones, Líneas y Ampliaciones Asociadas”. Plan de
Manejo Ambiental del Proyecto: “Enlace 500kV La Niña – Piura, Subestaciones, Líneas y AmpliacionesAsociadas”.
Plan COVID-19 aprobado con la normativa vigente.
Especificaciones Técnicas del proyecto.
Planilla de Torres.
Ley N° 27308: Ley Forestal y de Fauna Silvestre. Ley
N° 28296: Ley General del Patrimonio Cultural.
R.S. N° 004-2000-ED: Reglamento de Investigaciones Arqueológicas.CO-
EST-P117-SSOMA-006 Señalización SST
0
14/11/2022
5. FUNCIONES Y RESPONSABILIDADES
Para el desarrollo del presente procedimiento se contará con el siguiente personal, al cual tendrá las siguientes
responsabilidades:
Gerente de Proyecto
Es responsable de la adecuada implementación de esta instrucción. Liderar la
gestión de seguridad, salud en el trabajo y medio ambiente.
Cumplir y hacer cumplir la Política del SGI y el Plan de Seguridad y Salud en el trabajo del Proyecto.
Facilitar los recursos necesarios para la implementación y la aplicación de este procedimiento, asegurando quelos trabajos
sean realizados con un nivel de calidad óptimo, dentro del plazo establecido y en forma segura.
Brindar los recursos para las medidas preventivas implementadas frente al Covid-19.
Ingeniero Residente Civil

Establecer la obligatoriedad del cumplimiento de este procedimiento, asignando las responsabilidades quecorresponde a
los diferentes cargos durante la planificación y ejecución de la actividad
Establecer mecanismos que aseguren la efectividad de la gestión de seguridad, salud en el trabajo y medioambiente.
Asegurarse que los trabajadores cumplan con el presente procedimiento y el Reglamentos Internos, liderando ypredicando con
el ejemplo.
Velar el cumplimiento de las medidas preventivas implementadas frente al Covid-19.
Difundir el presente documento mediante su lectura y explicación de este.
Jefe SSOMA
Difundir al personal los puntos críticos de trabajo según el procedimiento de trabajo. Hacer
cumplir todas las disposiciones de seguridad en el trabajo diario.
Evaluar y controlar a través de inspecciones de seguridad y observaciones en las tareas que realiza el personaldurante la
actividad de replanteo topográfico.
Realizar inspecciones periódicas a los equipos, herramientas y EPP, previamente en almacén y en obra.Asesorar a los
trabajadores en la identificación y control de Peligros y/o Riesgos.
Capacitar a los trabajadores en temas relacionados con el control y prevención de los riesgos presentes en laactividad.
Supervisar el cumplimiento del presente procedimiento.
La verificación correcta de los apellidos, nombres y número de DNI de todo el personal que se encuentra enPóliza SCTR,
para realizar dicha labor.
Verificar que se cumpla con las normas y procedimientos de seguridad en el transporte.Reportar las
fallas en el aspecto de seguridad y las acciones correctivas.
Capacitar al personal sobre estrategias de seguridad, salud ocupacional y medio ambiente.
Supervisar que los equipos y herramientas estén marcados con la cinta del color del mes.
Supervisar equipos y herramientas indicando con la cinta del color del mes.
Supervisar en campo la ejecución de los trabajos y maniobras que se realice de forma que evite daños operjuicios a
personas, equipos y materiales.
Evalúa daños materiales y humanos antes situaciones de desastres y accidentes en la zona de trabajo.
0
14/11/2022
Supervisor de obra
Es responsable del cumplimiento de las especificaciones técnicas del proyecto. Garantizar el
cumplimiento de las disposiciones de calidad en los trabajos diarios
Capacitar y entrenar a todo el personal involucrado en el desarrollo del actual procedimiento.Supervisar el
estado de los equipos y herramientas que se emplean en el trabajo diario.
Supervisar la ejecución de los trabajos en campo y que estos se efectúen con Calidad.Lleva a cabo las
investigaciones de accidentes e incidentes.
Participan activamente en la elaboración del AST y PETAR (de requerirse).
Asegurarse que los trabajadores cumplan con el presente procedimiento y el Reglamentos Internos, liderando ypredicando con
el ejemplo.
Tomar toda precaución razonable para proteger a los trabajadores, identificando los peligros, evaluando yminimizando los
riesgos.
Asegurarse que los trabajadores cumplan con los estándares, procedimientos escritos y prácticas de trabajoseguro y usen
adecuadamente el equipo de protección personal apropiado.
Informar a los trabajadores acerca de los peligros en el lugar de trabajo.
Facilitar los primeros auxilios y la evacuación del trabajador(es) lesionado(s), o que esté en peligro.
Capacitar al personal en la utilización adecuada de los estándares, procedimientos y prácticas de trabajo seguro.Velar el
cumplimiento de las medidas preventivas implementadas frente al Covid-19.
Supervisor SSOMA
Asesorar en la elaboración de documentos (AST, check list, entre otros) que se genera previo al desarrollo delas
actividades o trabajo.
Capacitar y entrenar al personal en la aplicación de los estándares de seguridad vigentes, específicamente losindicados en el
presente procedimiento.
Garantizar el cumplimiento de los estándares establecidos referentes a seguridad, calidad y medio ambiente,diligenciar los
respectivos AST, Registros de capacitación, Listas de asistencia, etc.
Evaluar las condiciones del área e identificar los peligros en la zona de trabajo. Garantizar el
cumplimiento de las medidas preventivas implementadas frente al Covid-19.
Topógrafo
Informará a los trabajadores sobre las tareas a realizar.
Recibirá instrucción sobre la región que se va a trabajar y sobre los aspectos técnicos.Verificará el
buen estado y traslado al sitio de torre de los equipos y herramientas.
Verificará que se cumpla con las normas de seguridad en el transporte de personal.Verificará
el cumplimiento de las normas de seguridad por parte de los trabajadores.
En caso de que se presente un accidente de trabajo, el topógrafo lo reportará inmediatamente al monitor desalud
ocupacional informando las causas y como también tomará las medidas para que no se repita.
Cadeneros
Apoyarán directamente al topógrafo en las actividades a desarrollar.
Darán estricto cumplimiento a las normas de seguridad establecidas durante las jornadas de trabajo. Informarán a su jefe
inmediato sobre los riesgos que se detecten en la realización de los procedimientos. Informarán a su jefe inmediato toda
novedad por enfermedad o lesión, que se presente durante la ejecución delos procedimientos.
Aplicarán con responsabilidad las tareas del procedimiento para la ejecución de la actividad.
Darán el uso adecuado a las herramientas, equipos, maquinarias y elementos de protección personal.Velarán por
el cuidado integral de su salud y demás compañeros.
0
14/11/2022
Ayudante
Darán estricto cumplimiento a las normas de seguridad establecidas durante las jornadas de trabajo. Informarán a su jefe
inmediato sobre los riesgos que se detecten en la realización de los procedimientos. Informarán a su jefe inmediato toda
novedad por enfermedad o lesión, que se presente durante la ejecución delos procedimientos.
Aplicarán con responsabilidad las tareas del procedimiento para la ejecución de la actividad.
Darán el uso adecuado a las herramientas, equipos, maquinarias y elementos de protección personal. Velarán por
el cuidado integral de su salud y demás compañeros.
Responsable de calidad:
Revisar los requisitos del cliente y asegurarse de que se cumplan. Establecer,
mantener controles y procedimientos de información recopilada.Hacer sugerencias
para cambios y mejoras y cómo implementarlas.
Establecer y mantener controles y procedimientos de documentación.
6. PERSONAL
Cantidad Descripción
01 Topógrafo
Ayudante o personal de soporte de topografía
(dependiendo de la actividad, seincrementará o
02
disminuirá el número de personal de apoyo)
01 Conductor de vehículo
Personal de dirección
 Jefe de obra y/o residente
 Supervisor SSOMA
 Responsable de oficina técnica
 Responsable de calidad
 Supervisor de obra
7. EPP
 Casco de seguridad
 Barbiquejo
 Cortaviento
 Lentes o sobre lentes de seguridad
 Zapatos de seguridad
 Zapatos de seguridad caña larga (de ser necesario o detectar serpientes)
 Guantes de seguridad
 Mascarilla KN95 o doble quirúrgica
 Chaleco con cinta reflectiva
 Uniforme de trabajo (polo o camisa manga larga)
 Bloqueador solar
 Repelente (de ser necesario)
0
14/11/2022
8. EQUIPOS / HERRAMIENTAS / MATERIALES
Materiales (EPC, emergencias, delimitación,

Equipos Herramientas
medio ambiente, etc.)
 Se delimitará el área de trabajo con conos

 Herramientas
 Camioneta 4x4 de seguridad en lugares cercanosa vías
manuales
transitadas.
 Medios de
comunicación  Señalética en lugares cercanos a vías
 Estación total
(celulares, radios transitadas.
portátiles, etc.)
 Camilla (con sujetador de cabeza)

 GPS portátil
asegurada en la camioneta)
 GPS Diferencial  Botiquín de primeros auxilios portátil
 Radios de  Bolsas o tachos de clores para residuos

comunicación sólidos
 Herramienta menor
0
14/11/2022
9. PROCEDIMIENTO
9.1. Actividades preliminares
Para el replanteo de la línea de transmisión se debe contar con un grupo de trabajo denominado comisión de topografía, la
cual está conformada por un topógrafo, y dos ayudantes.
Previo al inicio de las actividades, se deberá contar con los certificados de calibración de cada uno de los equiposa utilizar
durante el desarrollo del replanteo.
Realizar la charla de 5 minutos sobre la ejecución de la tarea.
Realizar el AST correspondiente con todo el personal involucrado, y luego proceder la grabación en audio del mismo por el
responsable de la cuadrilla (topógrafo).
Contar con bebederos o botellas de agua para consumo humano o garantizar que el personal tenga sus depósitos de agua.
Seleccionar y revisar el correcto estado del equipo de topografía el cual deberá contar con su certificado vigentede calibración.
Personal involucrado en la actividad debe contar con una copia del presente PETS y copia del registro de difusión, el cual
será entregado e impartido respectivamente por el supervisor de obra. Siendo la matriz IPERC e IAA especifica difundida
por el área de SSOMA.
Se debe identificar la zona de trabajo.
Inspección previa, identificándose la zona de trabajo y riesgos potenciales.Verificar
que el vehículo se encuentre en buenas condiciones.
El presente procedimiento debe ser difundido a todo el personal que forma parte del desarrollo de esta actividad.Verificar las
pólizas SCTR del personal involucrado en la actividad.
Aplicarse el bloqueador solar 20 minutos antes de la exposición al sol y renovar la aplicación cada 2 horas. Y teniendo todas
las consideraciones según el estándar CO-EST-P117-SSOMA-009 Medidas preventivas contra la radicación solar.
Revisar los equipos de protección personal y herramientas a usar, verificando su estado.
Realizar el check list de las herramientas manuales a utilizar, siendo toda anomalía detectada en los check list, registrada en
el cuadro de observaciones del formato respectivo, y comunicada a su supervisor o jefe inmediatopara el levantamiento de la
anomalía.
Para trabajos en terreno con pendientes mayores a 45° el personal empleara un bastón de trekking.
9.2. Actividades De Operación
Metodología RTK
Una vez conformado el grupo de trabajo, se realiza una inspección en campo para validar la existencia de la redbase, en caso
de no encontrar puntos con coordenadas y cotas certificados para el proyecto; es necesario realizar el traslado de coordenadas
desde un punto de la red geodésica nacional o de puntos que se encuentrenen la región que garanticen un nivel de precisión
suficiente para la verificación de los sitios de torre.
0
14/11/2022
Ilustración 1 Principio de la Metodología RTK
La metodología RTK (Real Time Kinematic), permite realizar trabajos de topografía con mayor eficiencia y precisión,
evitando el uso de poligonales con equipos propensos a acumular errores a medida que se realizan los cambios de puntos de
armados necesarios en los levantamientos realizados con metodología tradicional deacuerdo con la configuración del terreno;
el uso de equipos GPS doble frecuencia permite realizar levantamientos a partir de un punto base que realiza correcciones
diferenciales en tiempo real, las cuales son enviadas al receptor móvil mediante señales de radio, permitiendo obtener
resultados de manera inmediata.
Sobre uno de los puntos de partida se procede a la instalación y configuración de uno de los receptores GPS, el que se
denominará Base.
Ilustración 2 Receptor Base
El segundo receptor se configura de tal manera que se utilice como Móvil o Rover y será el que se traslade por cada uno de
los puntos ya materializados en campo para verificar las coordenadas y realizar la actualización delas tablas de estructuras.
0
14/11/2022
Ilustración 3 Receptor Móvil o Rover
Los equipos por sí solos permite que se realice la corrección diferencial en tiempo real hasta una distancia de
aproximadamente 4 kilómetros de la base, obteniendo una precisión al centímetro, por lo que se recomienda noexceder dicha
distancia mientras se aplica este método de captura de información, este procedimiento se repitecuantas veces sea necesario
para la toma de coordenadas a lo largo del corredor de la línea.
Las nubes de punto en el área circundante a los sitios de torre también se pueden tomar mediante este métodosiempre y
cuando exista una buena recepción de la señal de los satélites. Ubicado el hito de la torre se deja un punto sobre el hito
materializado y en caso de no existir el hito con una estaca en un lugar plenamente identificable para posteriormente realizar
la ubicación de las referencias y la toma del registro fotográfico que hace parte del alcance del replanteo para la construcción.
Ilustración 4 Perfil Diagonales creadas desde AutoCAD Civil 3D
0
14/11/2022
En los puntos donde se identifiquen cruces con líneas de transmisión, distribución o redes de baja tensión se procederá a
dejar dos puntos materializados amarrados a la red base para que sirvan de punto de partida paralos levantamientos con
topografía tradicional mediante el uso de estación total que permita lecturas sin prisma, como se detalla más adelante.
Cuando el sitio de torre se encuentra bajo una espesa vegetación se recomienda dejar dos puntos con coordenadas y cotas
amarradas a la red base para que se realice el amarre del levantamiento que se haga conestación total.
Topografía Tradicional
En los tramos de línea donde exista cobertura vegetal que no permita la vista directa del terreno o la existenciainfraestructura
de la cual se necesite detallar alturas como es el caso de los cruces con líneas de transmisión que interceptan el corredor de
la línea, es necesario complementar la información con un levantamiento puntuala partir de dos puntos con coordenadas
obtenidas con RTK.
Ilustración 1 Toma de información con topografía tradicional
Ilustración 2 Cruce con líneas existentes
En estos casos se procede con la ubicación de la estación total en uno de los puntos con coordenadas y cota conocidas para
ser orientado con el segundo punto e iniciar un levantamiento mediante una poligonal abierta hasta cubrir el área necesaria,
bien sea la nube de puntos alrededor de un sitio de torre o el vano de una línea existente o infraestructura a la que se le debe
incluir la altura sin tener acceso a la misma, como es el caso de antenas, silos, edificaciones y otras estructuras, para lo cual
es indispensable el uso de una estación total con toma de distancias sin prisma.
0
14/11/2022
Ilustración 3 Detalle de cruces de Líneas Existentes
El inventario de cruces con infraestructura existente debe detallar el tipo y nombre de construcción, propietario, nivel de
tensión, número de circuitos, tipo de conductor y aislamiento utilizado, presencia de fibra óptica, características y
numeración de los apoyos utilizados y demás información que permita una correcta identificación en el momento de la
validación del diseño con los datos producto del replanteo.
En los tramos en los que se encuentren cruces con líneas de transmisión, redes de distribución o detelecomunicaciones se
deberá realizar un levantamiento topográfico amarrado a la red base detallando cada uno de los cables que hacen parte del
sistema preferiblemente en la sección donde se realiza el cruce con la línea proyectada, mediante el uso de equipos
convencionales para determinar espacialmente el comportamiento de las catenarias de los cables existentes, entre los apoyos
existentes en los que se va a realizar dicho cruce, por lo que se recomienda el uso de estaciones totales que permitan la
realización de lecturas sin prisma o en sudefecto realizar medidas indirectas como alturas remotas.
Ilustración 4 Detalle de Cruces con Líneas Existentes
0
14/11/2022
Para la toma de la geometría de las estructuras existentes se debe tener en cuenta que se deben detallar los puntos de fijación
de cada una de las fases y cables de guarda, en caso de las torres de suspensión se deben incluir los extremos de cada uno de
los brazos y las silletas que soportan las fases con el fin de medir la longitudde las cadenas de aisladores.
Ilustración 5 Detalles de la Geometría de las Estructuras
Toda la información producto del replanteo será colectada directamente en los equipos de mediación, con el finde evitar
errores u omisiones en el momento de realizar las transcripciones de información y dar paso al procesamiento de la
información.
Instalación de referencias
La segunda etapa del replanteo consiste en la ubicación de las referencias a cada uno de los sitios de torre de acuerdo con
los nuevos lineamientos establecidos basados en las coordenadas de replanteo; las referencias instaladas en campo serán 4
sobre cada alineamiento, donde la referencia 1 se instala hacia el apoyo anterior yla referencia 3 en línea hacia el apoyo
siguiente según el diseño de la línea, las referencias 2 y 4 se ubicaron enlas torres con deflexión o en vértice y en alineamiento,
de manera perpendicular a la orientación final de la estructura como se muestra en la siguiente imagen:
0
14/11/2022
Ilustración 6 Ubicación de Patas y Referencias
Para la instalación de estas referencias ya se deben tener las coordenadas de las torres adyacentes a la que vaa referenciar para
definir los ángulos horizontales a tomar con la estación total, la cual estará armada en el mojóncentral y orientada con el punto
auxiliar dejado en el primer recorrido.
Ilustración 7 Referencia con Testigo
Las referencias deben estar ubicadas a una distancia no menos a 15 metros del centro de la torre, materializados con tacos de
madera, puntilla y su respectivo testigo.
Registro fotográfico
El registro fotográfico será tomado en el segundo recorrido y serán tomados con la estación total armada en el mojón de la
torre e indicando de qué estructura se trata, las tomas serán las siguientes:
 Fotografía del sitio de torre: Se debe observar el mojón y el correspondiente testigo que identifique elnúmero de
la torre.
0
14/11/2022
 Fotografías de la ubicación de las patas: Una por cada pata, en la que se vea la estación total armada en el mojón
central y el cadenero indicando de qué pata a una distancia de aproximada de 10 metros, se debe tener en cuenta la
orientación de las patas según el formato de diagonales.
 Fotografías de las referencias: Una por referencia, es decir que para torres en tangente serán dos y paravértices cuatro,
la foto debe mostrar la estación total armada sobre el mojón central y el cadenero mostrando la ubicación de la
referencia, se deben apreciar el comportamiento del terreno a lo largo deleje de la línea.
 Fotografías adicionales: en caso de tener solicitudes adicionales dentro de los pliegos se deben tener en cuenta las
imágenes necesarias para que sean tomadas durante esta etapa.
 Fotografías de cruces: en las áreas en las que se tengan cruces con líneas de transmisión o con vías se deben tomar
fotografías que identifiquen la dirección de la línea a construir y el comportamiento de la catenaria, también es
importante identificar los apoyos adyacentes a los cruces de línea de transmisión, redes de distribución, domiciliaras
y de telecomunicaciones.
 Fotografías de los procesos: eventualmente se deben tomar fotografías del personal realizando actividades
específicas tales como toma de información con los receptores GPS, topografía tradicional,instalación de mojones
y/o referencias, etc., teniendo muy presente el uso de los EPP.
Ilustración 8 Ejemplo de Fotografía del sitio de Torre
0
14/11/2022
Ilustración 9 Ejemplo de Fotografías de Ubicación de Patas
Ilustración 10 Ejemplo de Fotografías de Referencias
Ilustración 11 Ejemplo de cruces de Líneas
Se recomienda que las fotografías sean tomadas de manera horizontal y con cámaras digitales con las mismas
especificaciones, sin fecha (a menos que las especificaciones técnicas lo soliciten), sin logotipos, ubicaciones, orientación
ni datos adicionales generados por aplicaciones, siguiendo los ejemplos que se mostraron anteriormente para poder
garantizar que sean organizadas en el formato definido para este fin.
En caso de que los hitos estén movidos o alterados, se procederá a ubicar una estaca con las coordenadas
indicadas en la tabla de torres, y se comunicará a la supervisión. Por otro lado, en la situación se evidencia que
el hito no se encuentre, se replanteara con una estaca, se tomara el registro fotográfico correspondiente y se
informara a la supervisión.
0
14/11/2022
Procesamiento de información
La información recaudada en campo será descargada periódicamente a equipos de cómputo y será remitida a la Oficina
Técnica de UESP, donde será procesada y posteriormente un dibujante o auxiliar de ingeniería entregará como producto
final los planos de planta perfil y los perfiles de diagonales de patas sobre los cuales se realizará el plantillado para verificar
que se cumpla con las distancias de seguridad del conductor inferior al terreno y el plantillado de patas, donde se corrobora
la composición de las estructuras para cada punto de apoyo.
Como resultado del replanteo será entregado un informe completo que consolida los procesos descritos anteriormente con
los siguientes documentos:
Informe de replanteo
Anexos:
 Tabla de Estructura.
 Comparativo Diseño – Replanteo.
 Planos Planta Perfil.
 Diagonales de patas.
 Inventario de Cruces.
 Registro de coordenadas
 Registro Fotográfico.
10. ANALISIS DE TRABAJO SEGURO (GUÍA)
N° Secuencia Peligros Riesgo Medidas de control
Vehículo en Atropello, volcadura,

 Uso de barra antivuelco
movimiento colisiones, despiste
(camionetas)
Uso Obligatorio del cinturón
de seguridad
Cumplimiento al
mantenimiento preventivo de
vehículos.
Realizar AST previa a las
actividades de conducción.
Movilización, Respetar límites de velocidady
1 Desplazamiento de señalización en la vía.
personal Personal conductor debe
aplicar en todo momento
"Manejo Defensivo".
No adelantar en curvas ni en
distancias cortas durante su
traslado por la vía.
Realizar el check list diario del
vehículo, verificando el estadode
las llantas y sus respectivos
frenos.
0
14/11/2022

Disponer de vehículos en buen
estado y autorizado, teniendo en
cuenta las especificaciones de
Seguridad(GPS, revisión técnica,
soat, etc.).
Difusión y cumplimiento del
Plan de Respuestas ante
Emergencias.
 Difusión del PETS, IPERC e
Vías/Accesos Colisiones, volcadura, IAA asociado a la actividad.
irregulares, sinuosos, atollamiento Uso Obligatorio del cinturón
inestables de seguridad
Respetar los accesos
autorizados
Realizar AST previa a las
Respetar límites de velocidady
señalización de los accesos
Personal conductor debe aplicar
en todo momento "Manejo
Defensivo".
Advertir tocando claxon en
curvas cerradas
frenos.
Emergencias.
IAA asociado a la actividad.
Lluvias Choques, atropellos, Uso Obligatorio del cinturón
caídas, deslizamiento, de seguridad
huayco Realizar AST previa a las
Personal conductor debe
aplicar en todo momento
"Manejo Defensivo".
Disminuir la velocidad Empleo
de limpia parabrisasen todo
momento.
Advertir tocando claxon en
curvas cerradas.
0
14/11/2022

frenos.
Emergencias.
Pisada de obstáculos IAA asociado a la actividad.
Obstáculos en el
piso
Identificar accesos y rutas
seguras para el tránsito
peatonal.
Transitar por acceso libre de
obstáculos.
Evitar pisar los obstáculos.
Mantener amarrado los
pasadores del zapato de
seguridad
Emergencias.
Verificar zona
2
de trabajo
Accesos peatonales,  Difusión del PETS, IPERC e
Accesos peatonales, IAA asociado a la actividad.
área con desnivel
área con desnivel
seguras para el tránsito peatonal.
Mantener contacto visual del
terreno al momentode caminar.
terreno al momento de caminar.
En pendientes pronunciadasy/o
terreno irregular adecuarpasos
o escalinatas de ser necesario.
Emergencias.

Superficie Caída al mismo nivel
Resbaladiza, Irregular
Posicionamiento Identificar accesos y rutas
3 de la estación seguras para el tránsito
total y prisma peatonal.
Evitar transitar por suelo
mojado.
Acondicionar o nivelar el
terreno de ser necesario.
0
14/11/2022

terreno al momento de caminar.
Emergencias.

Levantamiento de Ergonómico por Ubicarse frente al objeto que
carga (esfuerzo sobreesfuerzo desea levantar, con los pies
manual) ligeramente separados, incline
levemente la cabeza, flexionando
las rodillas y manteniendo la
espalda recta,agarre firmemente
el objeto utilizando ambas
manos, luego acérquela al cuerpo
y levante efectuando la mayor
fuerza con las piernas.
Nunca encorve la espalda yno
levante objetos desde el piso
estando sentado.
No cargar más de 25 kg.
Emergencias.
Contacto con  Difusión del PETS, IPERC e

Manipulación de herramientas/objetos IAA asociado a la actividad.
herramientas/objetos
Realizar check list de
herramientas menores
(combas)
No exponer las manos y/o partes
del cuerpo a la línea defuego.
No uso de herramienta
Clavado de hechiza.
estacas No clavar con la mano de
4 auxiliares de apoyo sosteniendo la estacade
madera en madera.
terreno Herramientas manuales con la
cinta del mes respectivo.
Emergencias.

Caída al mismo nivel
0
14/11/2022

Superficie Identificar accesos y rutas
Resbaladiza, Irregular seguras para el tránsito
peatonal.
mojado.
terreno al momento de
caminar.
Emergencias.
Ergonómico por  Difusión del PETS, IPERC e

Movimientos movimientos repetitivos IAA asociado a la actividad.
Repetitivos Realizar descansos
esporádicos.
Realizar pausas activas.
Emergencias.
Estrés  Difusión del PETS, IPERC e

Fatiga Mental IAA asociado a la actividad.
Realizar pausas activas.
Respetar turnos de trabajo.
Desarrollo de monitoreo
ocupacional según programa
Emergencias.
Manipulación de Contacto con  Difusión del PETS, IPERC e

herramientas/objetos herramientas/objetos IAA asociado a la actividad.
Realizar check list de
herramientas menores
(combas)
No exponer las manos y/o partes
Monumentación del cuerpo a la línea defuego.
5
de hitos No uso de herramienta
hechiza.
No clavar con la mano de
apoyo sosteniendo la estacade
madera.
Herramientas manuales con la
cinta del mes respectivo.
0
14/11/2022

Emergencias.
Superficie Caída al mismo nivel IAA asociado a la actividad.
Resbaladiza, Irregular Identificar accesos y rutas
peatonal.
mojado.
caminar.
Emergencias.
Superficie Caída al mismo nivel  Difusión del PETS, IPERC e

Resbaladiza, Irregular IAA asociado a la actividad.
peatonal.
mojado.
caminar.
Toma o
levantamiento
de datos de
6 Emergencias.
secciones
diagonales con
Levantamiento de
estación total
carga (esfuerzo Ergonómico por  Difusión del PETS, IPERC e
manual) sobreesfuerzo IAA asociado a la actividad.
Ubicarse frente al objeto que
desea levantar, con los pies
ligeramente separados, incline
levemente la cabeza, flexionando
las rodillas y manteniendo la
espalda recta,agarre firmemente
el objeto utilizando ambas
manos, luego acérquela al cuerpo
y levante efectuando la mayor
fuerza con las piernas.
0
14/11/2022

Nunca encorve la espalda yno
levante objetos desde el piso
estando sentado.
No cargar más de 25 kg.
Emergencias.
Espacio Inadecuadode Ergonómico por espacio

Trabajo inadecuado de trabajo  Difusión del PETS, IPERC e
Acondicionar el espacio
suficiente para instalar la
estación total.
Nivelar el terreno de ser
necesario.
Emergencias.
Energía Eléctrica Exposición a Alta  Difusión del PETS, IPERC e

tensión IAA asociado a la actividad.
Respetar la distancia mínima de
seguridad según los kV deLT al
posicionarse
Emergencias.
'Exposición a plantas  Difusión del PETS, IPERC e

Vegetación densa IAA asociado a la actividad.
con espinas
Transitar por zonas seguras y
autorizadas.
Establecer senderos
peatonales seguros.
Realizar previamente el
desbroce de la zona.
En todas las
Contar con ropa manga larga.
tareas del
7 Estar acompañados en todo
replanteo
momento, ya sea persona de la
topográfico
zona o personal que conozca el
lugar.
Emergencias.
Exposición a radiacionesno  Difusión del PETS, IPERC e

Radiaciones No
ionizantes IAA asociado a la actividad.
Ionizantes
0
14/11/2022

(Radiación solar, Uso de bloqueador solar
UV, infrarroja, etc.) factor de protección solar
mayor de FPS 50.
Uso Obligatorio de uniforme
polo o camisa manga larga.
Flyer de índice de radiación
solar.
Emergencias.
Exposición a altas
Calor temperaturas  Difusión del PETS, IPERC e
Contar con punto de
hidratación en el área de
trabajo.
Tomar descansos periódicos y
ubicarse en lugar de sombra.
Difusión y cumplimiento del Plan
de Respuestas ante Emergencias.

Contagio COVID-19 IAA asociado a la actividad.
Virus SARS-Cov-2
Difusión y cumplimiento de
Plan para la vigilancia,
prevención y control del
COVID-19 en el trabajo de
UESP/Cliente Identificación
del personal vulnerable.
Respetar distanciamiento del
personal, mínimo 1.5 m.
Control diario de temperatura.
Uso de 01 mascarilla normada
N95 y/o KN 95 o 02 quirúrgicas
Evitar reuniones con
aglomeraciones del personal.
Lavado y/o desinfección de
manos de manera continua.
Emergencias.

Exposición a agentes
Agentes Biológicos biológicos
(virus, mohos,
hongos, bacterias,
0
14/11/2022

parásitos Contar con las vacunas segúnlo
gastrointestinales, etc.) establecido por el Cliente
Emergencias.
Animales, Insectos
Picaduras, mordeduras  Difusión del PETS, IPERC e
No corra ante la presencia de
canes, quédese quieto.
Evitar contacto visual con el
can, puede sentirse
amenazado.
No enfrentarse al can y tratede
retirarse lentamente.
Contar con ropa manga larga y
repelentes de ser necesario.
Emergencias.
Carga excesiva de
trabajo Estrés  Difusión del PETS, IPERC e
Adecuar la carga y ritmo de
trabajo en función al desarrollo
de las actividades ynúmero de
personal en obra. Respetar turnos
de trabajo.
Emergencias.
Sismo (Terremotos,
temblores) Caída de personas,  Difusión del PETS, IPERC e
materiales/aplastamiento IAA asociado a la actividad.
Conformación de brigada de
emergencias.
Desarrollo de simulacros de
acuerdo a lo programado.
Establecer las zonas segurasen
campo.
Emergencias.
0
14/11/2022
Conflictos o Agresión de terceros

disturbios sociales  Difusión del PETS, IPERC e
Coordinación con el área
predial antes de iniciar los
trabajos en sitio de torres y
franja de servidumbre.
Paralizar la actividad en casode
manifestación pública, toma de
instalaciones, vandalismo.
Retiro de los trabajadores dela
zona.
Reporte del suceso al
Cliente.
Emergencias.

Asaltos, robos, Agresión de terceros IAA asociado a la actividad.
extorsiones
No desviarse de la ruta en el
trayecto a la obra.
Planifique el horario de
llegada y de salida
Estar alerta en todo momentoen
el entorno del lugar, camine
observando todo lo que ocurre a
su alrededor.
No divulgue información de
sus itinerarios
Trate de mantener siempre
distancia entre Ud. y el
sospechoso.
Mantener la calma en todo
momento. No oponer
resistencia.
Evite discusiones con los
delincuentes.
No intente detener o desarmaral
atracador.
No interrumpa su huida ni
trate de perseguirlo.
Evite acciones que resulten enmás
peligro.
Emergencias.
0
14/11/2022
Requisitos Previos antes de iniciar la actividad:
 Previo al inicio de los trabajos el personal deberá haber recibido la inducción SSOMA del cliente.
 Todo el personal en general deberá pasar de forma diaria por el control de temperatura previo al trasladoa los frentes
de trabajo y al término de su jornada.
 El personal realizará la desinfección de las manos con agua y jabón y/o alcohol en gel.
 Durante el transporte al frente de trabajo el personal deberá permanecer con mascarilla.
 El personal deberá mantener la distancia social de 1.5 m. en relación a sus compañeros de trabajo.
 Realizar la difusión del procedimiento a todo el personal involucrado en esta actividad
 Difundir el plan de Respuesta ante Emergencias
 Realizar la charla de 5 minutos antes de iniciar las labores
 Todo el personal debe participar en la elaboración del AST analizando los peligros y riesgos de laactividad
y evaluando sus controles.
 Asegurar que todo el personal participante cuente con sus equipos de protección personal en buenestado,
adecuados a las tareas a realizar y usarlos correctamente.
 Inspeccionar con anticipación los equipos, herramientas y materiales a utilizar en la actividad, verificarpor medio
de check list que estén en buenas condiciones, y con su respectiva cinta de mes.
 Se deberá de señalizar las áreas de trabajo de manera adecuada, utilizando conos de seguridad yletreros de
seguridad.
 Se verificará que los materiales suministrados, sean los apropiados y cumplan con las especificacionestécnicas.
 Ante presencia lluvias se paralizará el trabajo y personal contará con capotines. Y se precederá atrasladarse
a los vehículos.
 Contar con agua para la hidratación del personal.
 Aplicar bloqueador solar en las zonas expuestas del cuerpo
11. RESTRICCIONES
 No contar con el procedimiento aprobado impreso

 Condiciones climáticas no favorables
 Personal sin registro en las pólizas SCTR
 No contar con los EPPs descritos en el presente PETS.
 No contar con el PETS aprobado impreso y una copia del registro de difusión.
 No cumplir con las disposiciones establecidas en el Plan para la vigilancia, prevención y control de COVID-19
(Registro de sintomatología, lavado de manos, desinfección de manos, uso de mascarilla KN95, distancia social,
dosis de vacuna, ventilación, etc.).
 Equipos topográficos sin calibración vigente.
 Condiciones climáticas extremas.
 No contar con las planillas aprobadas.
 Personal con síntomas de haber ingerido alcohol.
 Personal no registrado en las pólizas SCTR y seguro vida ley del mes correspondiente.
0
14/11/2022
12. CONSIDERACIONES DE MEDIO AMBIENTE
Durante la aplicación del presente procedimiento, se tendrá en cuenta las siguientes consideracionesambientales:
 Mantener el orden y limpieza en todo momento, inspeccionando que no haya dejado residuos sólidosproducto
de la actividad.
 Participar activamente en los simulacros programados.
 Participar activamente en las charlas o capacitaciones ambientales
 Respetar toda señalización ambiental.
 Se prohíbe la caza furtiva de animales por el lugar.
 El desplazamiento de vehículos y maquinarias se efectuará estrictamente en lugares autorizados y accesos definidos.
Asimismo, se respetará los límites de velocidad (25 km/h) para evitar la Resuspensión de material particulado.
 El lavado de los vehículos se realizará en lugares autorizados (carwash).
 Durante el transporte, almacenamiento y manipulación de Materiales Peligrosos (MATPEL) se contará con los
siguientes: Hojas MSDS y registro de difusión, recipientes (galoneras, otros) debidamente identificados, kit y
bandejas antiderrames.
 Aplicar y difundir el Plan de Contingencia. De manera que, se cumpla con el plan de simulacros y en caso de fugas
o derrames, se cuente con la brigada de emergencia; quien es el equipo de respuesta inmediata ante la ocurrencia
de esta contingencia.
 Los vehículos, equipos y frentes de trabajo; deberán de contar y cumplir con el Plan de Inspección de kit
antiderrames.
 Los baños portátiles se ubicarán cerca de los frentes de trabajo, en lugares de fácil accesibilidad, que permita el uso
de parte del personal y su recojo por la EO-RS.
 Aplicar y difundir el plan de manejo de residuos sólidos. Además, los frentes de trabajo deberán de contar con
tachos o contenedores de colores según la NTP 900.058.2019. Así como, mantener el ordeny limpieza; antes, durante
y después del desarrollo de las actividades.
 Limitar el uso de las bocinas de los vehículos a casos de emergencia y a retroceso de unidades.
 Se llevarán bolsas de plástico u otro envase para el recojo de residuos generados en los trabajos.
 No arrojar residuos sólidos dañinos o peligrosos a los suelos, cursos de agua y/o ríos ya que contaminanal medio
ambiente y afectan a las personas, a la vegetación y a los animales.
 Seguir lo indicado en el PETS de abastecimiento de combustible.
 Las unidades móviles o equipos antes de salir al campo deberán ser revisados y tener un buen mantenimiento
preventivo y correctivo. Las unidades móviles entran y salen a la zona de trabajo, pernotando en estacionamientos
fuera de la zona de trabajo, se evitará transitar por cursos de agua quepodrían encontrarse durante el recorrido y lavar
las unidades en las mismas.
10. REGISTROS
 Informe de replanteo
 Check list de equipos y herramientas
 Registro fotográfico
0
14/11/2022
11. ANEXOS
 Anexo 01: Matriz IPERC

 Anexo 02: Matriz IAAS
 Anexo 03: Planilla de la red base geodésica
 Anexo 04: Tabla de torres
 Anexo 05: Carteras de topografía

S-P117-E1-Un-Oft-Pr-0004 Replanteo Topográfico - R0 - Ap

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

S-P117-E1-Un-Oft-Pr-0004 Replanteo Topográfico - R0 - Ap

Cargado por

Copyright:

Formatos disponibles

PROCEDIMIENTO: REPLANTEO TOPOGRÁFICO

OBJETO: UNIÓN ELÉCTRICA SA SUCURSAL DEL PERÚ CONTRATISTA DE COBRA,

UNIÓN ELÉCTRICA SA SUCURSAL DEL PERÚ

Todos los derechos reservados. Se prohibe la reproducción parcial o

Procedimiento escrito de trabajo seguro

En caso de revisión: Observaciones y síntesis de la revisión

Ver. B 09/11/2022 Emitido para revisión del cliente

Ver. 0 14/11/2022 Aprobado por el cliente

NOMBRE FECHA FIRMA

Marco Granados Noviembre

Jorge Manzur Noviembre

Marco Granados Noviembre

Vano: Distancia horizontal entre apoyos consecutivos.

IPERC: Identificación de Peligros, Evaluación de Riesgos y Controles.

IAA: Identificación de Aspectos Ambientales.

AST: Análisis Seguro de Trabajo.

LLTT: Líneas de Transmisión

Ley 29783, Ley de Seguridad y Salud en el Trabajo.

Ingeniero Residente Civil

8. EQUIPOS / HERRAMIENTAS / MATERIALES

Materiales (EPC, emergencias, delimitación,

 Se delimitará el área de trabajo con conos

 Camilla (con sujetador de cabeza)

 GPS Diferencial  Botiquín de primeros auxilios portátil

 Radios de  Bolsas o tachos de clores para residuos

9.2. Actividades De Operación

Ilustración 1 Principio de la Metodología RTK

Ilustración 2 Receptor Base

Ilustración 3 Receptor Móvil o Rover

Ilustración 4 Perfil Diagonales creadas desde AutoCAD Civil 3D

Ilustración 1 Toma de información con topografía tradicional

Ilustración 2 Cruce con líneas existentes

Ilustración 3 Detalle de cruces de Líneas Existentes

Ilustración 4 Detalle de Cruces con Líneas Existentes

Ilustración 5 Detalles de la Geometría de las Estructuras

Ilustración 6 Ubicación de Patas y Referencias

Ilustración 7 Referencia con Testigo

Ilustración 8 Ejemplo de Fotografía del sitio de Torre

Ilustración 9 Ejemplo de Fotografías de Ubicación de Patas

Ilustración 10 Ejemplo de Fotografías de Referencias

Ilustración 11 Ejemplo de cruces de Líneas

10. ANALISIS DE TRABAJO SEGURO (GUÍA)

N° Secuencia Peligros Riesgo Medidas de control

Vehículo en Atropello, volcadura,

N° Secuencia Peligros Riesgo Medidas de control

N° Secuencia Peligros Riesgo Medidas de control

 Difusión del PETS, IPERC e

N° Secuencia Peligros Riesgo Medidas de control

 Difusión del PETS, IPERC e

Contacto con  Difusión del PETS, IPERC e

 Difusión del PETS, IPERC e

N° Secuencia Peligros Riesgo Medidas de control

Ergonómico por  Difusión del PETS, IPERC e

Estrés  Difusión del PETS, IPERC e

Manipulación de Contacto con  Difusión del PETS, IPERC e

N° Secuencia Peligros Riesgo Medidas de control

Superficie Caída al mismo nivel  Difusión del PETS, IPERC e

N° Secuencia Peligros Riesgo Medidas de control

Espacio Inadecuadode Ergonómico por espacio

Energía Eléctrica Exposición a Alta  Difusión del PETS, IPERC e

'Exposición a plantas  Difusión del PETS, IPERC e

Exposición a radiacionesno  Difusión del PETS, IPERC e

N° Secuencia Peligros Riesgo Medidas de control
