TECNOLOGICO INDUSTRIAL BOLIVIANO CANADIENSE

EL PASO
CARRERA DE MECANICA AUTOMOTRIZ

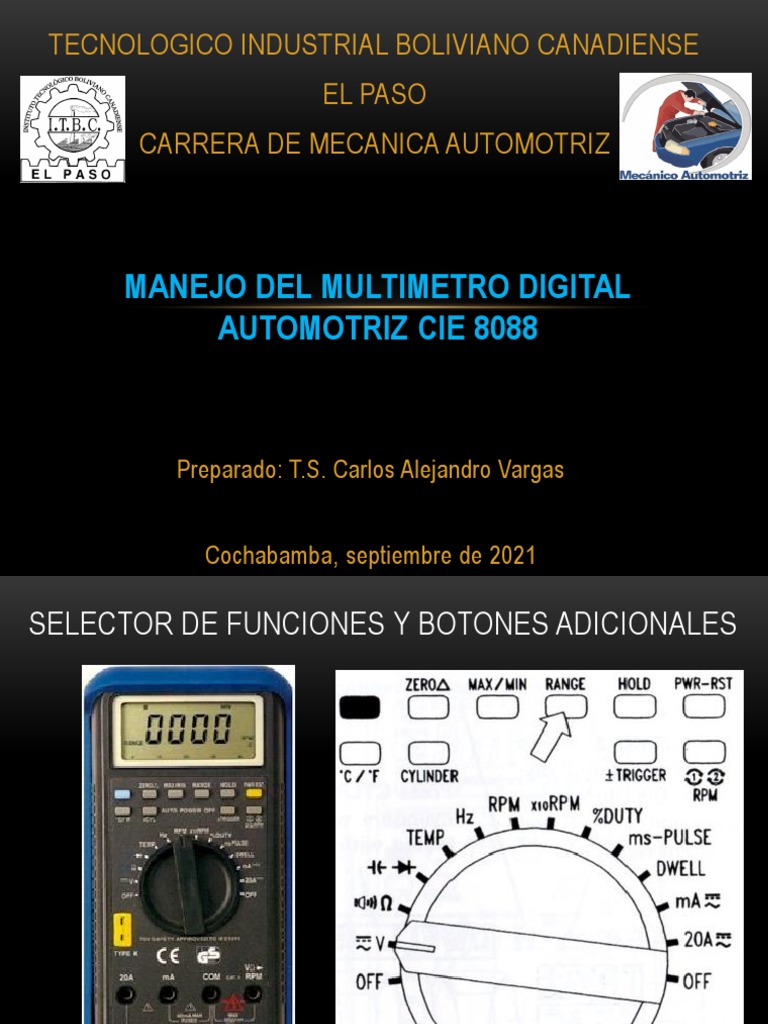

MANEJO DEL MULTIMETRO DIGITAL

AUTOMOTRIZ CIE 8088

Preparado: T.S. Carlos Alejandro Vargas

Cochabamba, septiembre de 2021

SELECTOR DE FUNCIONES Y BOTONES ADICIONALES

T.S. CARLOS A. VARGAS 2

 FUNCIÓN MEDICIÓN DE FRECUENCIA

Para entrar a esta función:

• Girar el selector a la posición Hz
• Conectar la punta negra a masa
• Conectar la punta roja a la salida de
la señal del sensor o al terminal
pulsante del actuador.

T.S. CARLOS A. VARGAS 3

 FUNCIÓN MEDICIÓN REVOLUCIONES POR
MINUTO (RPM/X10RPM)
Para entrar a esta función:
• Punta roja al terminal V/Ω/RPM y
punta negra al terminal COM.
• Selector a la posición RPM o
X10RPM. Si estuviera en la
posición X10RPM, multiplique
mentalmente por 10, el valor
mostrado en la pantalla.
• Conectar la pinza inductiva en el
cable de bujía N°1, observando
que la señal pintada (flecha) sobre
la pinza, se dirija hacia la bujía,
caso contrario no dará lectura.

T.S. CARLOS A. VARGAS 4

MULTÍMETRO DIGITAL AUTOMOTRIZ CIE 8088
Pinza inductiva

T.S. CARLOS A. VARGAS 5

 VERIFICACION DE LAS RPM EN RALENTÍ

T.S. CARLOS A. VARGAS 6

 FUNCIÓN MEDICIÓN RPM PARA MOTOR
DE 4 O DE 2 TIEMPOS
• Si el sistema de encendido es de un
motor de 2 tiempos o un sistema DIS
con chispa perdida, entonces presione
el botón para seleccionar ,
que aparecerá en la pantalla.

• Si el sistema de encendido es de un
motor de 4 tiempos, presione el botón
para seleccionar , que
aparecerá en la pantalla.

T.S. CARLOS A. VARGAS 7

 CUIDADOS DE LA FUNCION RPM/X10RPM

Advertencia:
• Cuide que la pinza inductiva se encuentre
alejada del múltiple de escape.
• Coloque la pinza inductiva alejada de la
bujía, ya que de lo contrario podría darse
lecturas erróneas.
• Al encontrarse en la función RPM, cuide
de no acelerar el motor más de 4000
r.p.m., ya que esta función es para
revoluciones relativamente bajas.
• En cambio la función X10RPM, puede leer
desde 1000 hasta 12000 r.p.m.

T.S. CARLOS A. VARGAS 8

 FUNCION MEDICION DEL DUTY CYCLE
(PORCENTAJE DE TRABAJO)
Para entrar a esta función:
• Girar el selector a la posición
%DUTY
• Conectar la punta negra a masa y
la punta roja a la salida de la
señal del sensor o al terminal
pulsante del actuador.
• Presione el botón ±TRIGGER
para seleccionar el tipo de
disparo:
1. TRIG- mide el PORCENTAJE del
disparo negativo
2. TRIG+ mide el PORCENTAJE del
disparo positivo

T.S. CARLOS A. VARGAS 9

 FUNCION MEDICION DEL MS PULSE
(PULSO EN MILISEGUNDOS)

Para entrar a esta función:

• Girar el selector a la posición ms PULSE
• Conectar la punta negra a masa y la
punta roja a la salida de la señal del
sensor o al terminal pulsante del
actuador.
• Presione el botón ±TRIGGER para
seleccionar el tipo de disparo:
1. TRIG- mide el TIEMPO del disparo
negativo
2. TRIG+ mide el TIEMPO del disparo
positivo

T.S. CARLOS A. VARGAS 10

 FUNCION MEDICION DEL ÁNGULO DWELL
(ANGULO DE CIERRE)
Para entrar a esta función:
• Girar el selector a la posición DWELL
• Conectar la punta negra a masa
• Conectar la punta roja a la salida (-) de la
bobina de encendido.
• Presione el botón CYLINDER para
seleccionar la cantidad de cilindros que tiene
el motor.

T.S. CARLOS A. VARGAS 11

 ÁNGULO DWELL Y LA LUZ DE PLATINOS

Ángulo Ángulo de cierre Ángulo de Luz de

Motor
disponible (Ángulo DWELL) apertura platinos
4 cilindros en línea 360/4 = 90º 52º 38º 0,45mm
4 cilindros opuestos (VW) 360/4 = 90º 58º 32º 0,40mm
6 cilindros en línea 360/6 = 60º 41º 19º 0,30mm
8 cilindros 360/8 = 45º 28º 17º

T.S. CARLOS A. VARGAS 12

 FUNCIONES DE LOS BOTONES ADICIONALES

T.S. CARLOS A. VARGAS 13

 FUNCION ZERO

Guarda un valor como referencia, para

luego mostrar la diferencia entre el valor
guardado y la lectura actual.
• Primero se debe conectar las puntas
de prueba a los puntos a testear
• Pulse el botón ZERO
• Luego, el valor visualizado será
siempre la diferencia entre el valor
almacenado y la lectura actual

T.S. CARLOS A. VARGAS 14

 EJEMPLO FUNCION ZERO
Primero se testea
Muestra la diferencia en estos 2 casos

Almacena el dato de 12V

T.S. CARLOS A. VARGAS 15

 FUNCION MAX/MIN
La función MAX/MIN sirve para registrar
los valores máximos o mínimos de voltaje
en la variación de una señal. Pasos:

• Primero se debe conectar las puntas

de prueba a los puntos a testear
• Pulse el botón MAX/MIN e inicia en
MIN para registrar valores mínimos
• Pulse dos veces e ingresa a MAX,
para registrar los valores MAXIMOS
• Una vez registrado el valor máximo o
mínimo, se congelará
automáticamente

T.S. CARLOS A. VARGAS 16

 FUNCIÓN MAX
PRUEBA DEL ESTADO DE CARGA DE LA BATERÍA
• Colocar las puntas en función Voltímetro/MAX
• Encienda el motor
• Acelerar el motor a 4000 rpm y observar el estado de carga del alternador
• La lectura se congelará en el valor máximo

T.S. CARLOS A. VARGAS 17

 FUNCIÓN MIN
PRUEBA DE DESCARGA DE LA BATERIA DURANTE EL ARRANQUE DEL
MOTOR
• Colocar las puntas en función Voltímetro/MIN
• Arranque y encienda el motor
• La lectura se congelará en el valor mínimo

T.S. CARLOS A. VARGAS 18

 FUNCION RANGE

• El multímetro siempre se
enciende en AUTORANGO.
• Pero se puede seleccionar
manualmente el rango dentro
de una función, presionando
el botón RANGE.
• Para salir del modo RANGO y
retornar al modo
AUTORANGO, presione el
botón RANGE por 2
segundos.

T.S. CARLOS A. VARGAS 19

 FUNCION HOLD

• La función HOLD congela

el dato que se está leyendo
en la pantalla del
multímetro.
• Pulse el botón HOLD para
congelar la lectura actual.
• Pulse nuevamente el botón
HOLD, para salir de la
función HOLD.

T.S. CARLOS A. VARGAS 20

 FUNCION PWR-RST

Cumple 2 funciones:
• El botón PWR RST vuelve
a encender al multímetro
cuando se apaga
automáticamente
• Para desactivar la función
APAGADO AUTOMÁTICO,
mantenga presionado el
botón PWR-RST al
momento de encender el
multímetro.

T.S. CARLOS A. VARGAS 21

 MUCHAS GRACIAS

T.S. CARLOS A. VARGAS 22
