6.

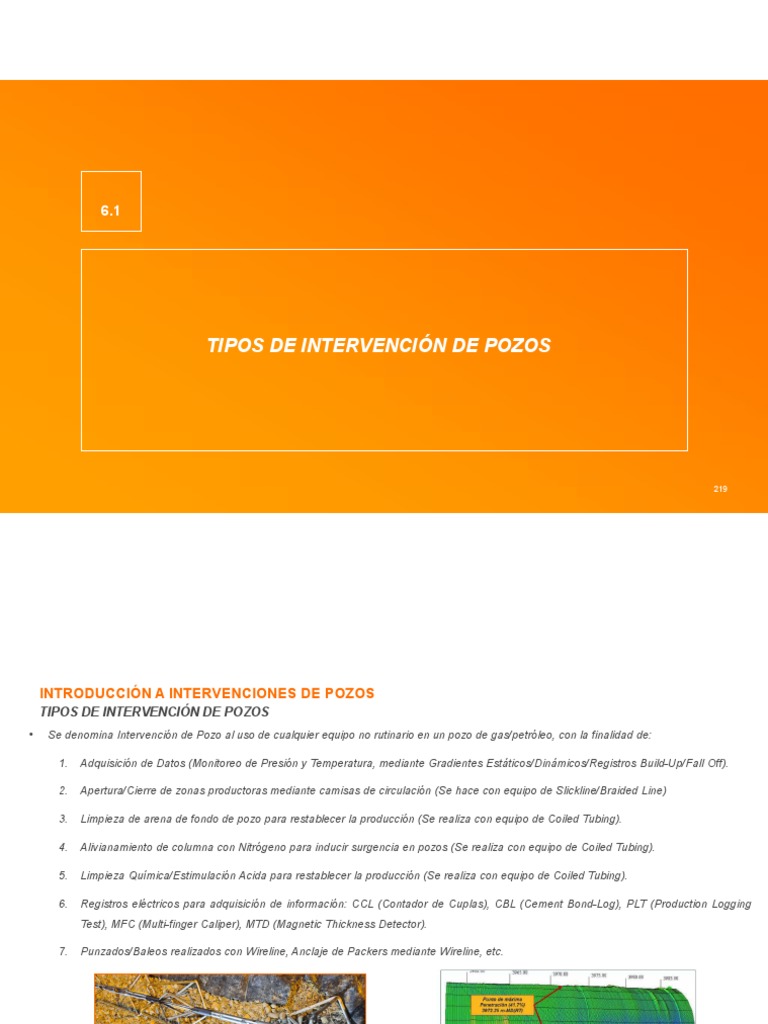

TIPOS DE INTERVENCIÓN DE POZOS

219
 INTRODUCCIÓN A INTERVENCIONES DE POZOS
TIPOS DE INTERVENCIÓN DE POZOS
• Se denomina Intervención de Pozo al uso de cualquier equipo no rutinario en un pozo de gas/petróleo, con la finalidad de:

1. Adquisición de Datos (Monitoreo de Presión y Temperatura, mediante Gradientes Estáticos/Dinámicos/Registros Build-Up/Fall Off).

2. Apertura/Cierre de zonas productoras mediante camisas de circulación (Se hace con equipo de Slickline/Braided Line)

3. Limpieza de arena de fondo de pozo para restablecer la producción (Se realiza con equipo de Coiled Tubing).

4. Alivianamiento de columna con Nitrógeno para inducir surgencia en pozos (Se realiza con equipo de Coiled Tubing).

5. Limpieza Química/Estimulación Acida para restablecer la producción (Se realiza con equipo de Coiled Tubing).

6. Registros eléctricos para adquisición de información: CCL (Contador de Cuplas), CBL (Cement Bond-Log), PLT (Production Logging
Test), MFC (Multi-finger Caliper), MTD (Magnetic Thickness Detector).

7. Punzados/Baleos realizados con Wireline, Anclaje de Packers mediante Wireline, etc.

220
 Unidad de Slickline
Polea Superior

Alambre

6.2

Sensor de Peso

EQUIPO DE SLICKLINE/BRAIDED LINE (ALAMBRE Y

CABLE ENHEBRADO)

221
 INTRODUCCIÓN A INTERVENCIONES DE POZOS
EQUIPO DE SLICKLINE
Polea Superior
• El equipo de Slickline/Braided Line o Guaya Fina se utiliza con la
finalidad de bajar herramientas al fondo de pozo y realizar
ECP superior (Stuffing Box)
intervenciones de tipo mecánico.

• Se bajan las herramientas utilizando alambre 0.108” o 0.125” (Acero

al carbón o inoxidable); o también cable enhebrado 7/32” o 9/32”. El
tipo de alambre a utilizar depende de la profundidad o tensión que
deberá soportar durante las operaciones.
Lubricadores

• Es un equipo muy delicado de operar, ya que no se tiene visibilidad

de la herramienta en fondo de pozo, y solamente se puede operar
observando el peso de la herramienta (tensión) y parámetros de Pwh.

BOP
• Requiere operadores y ayudantes de mucha experiencia, con
conocimiento de todos los accesorios de completación en un pozo,
así como su historial previo de operaciones.

Polea Inferior
• Sus partes mas importantes son: BOP (Barrera de Integridad),
Lubricadores, Equipo de control de presión (Stuffing Box),
Arbolito
Sarta de Trabajo, Sensor de Peso y Poleas superior/inferior

222
6.3

EQUIPO DE WIRELINE (CABLE ELÉCTRICO)

223
 INTRODUCCIÓN A INTERVENCIONES DE POZOS
EQUIPO DE WIRELINE
• El equipo de Wireline o cable eléctrico se utiliza para muchas
aplicaciones, desde realizar registros para adquisición de
Polea Superior
información (PLT, MFC, MTD, CCL, CBL, etc), como aplicaciones en
ECP superior (Stuffing Box)
completación de pozos (Baleos, anclaje de Packers, activación de
herramientas especializadas para distintas aplicaciones).

• Se bajan las herramientas utilizando cable mono-conductor 7/32” o

Lubricadores
9/32”. Este cable conduce energía eléctrica, lo que permite
visualización de los datos adquiridos en tiempo real (superficie), o Unidad de Wireline

envío de pulsos de corriente para activación de ciertas

herramientas. El tipo de cable a utilizar depende de la cantidad de
BOP
corriente requerida para las operaciones, y está definido por las
herramientas de registro/intervención. Arbolito

• Requiere operadores y ayudantes de mucha experiencia, con

conocimiento de todos los accesorios de completación en un pozo,
así como su historial previo de operaciones.

• Sus partes mas importantes son: BOP (Barrera de Integridad),

Lubricadores, Equipo de control de presión (Stuffing Box),
Sarta de Trabajo, Sensor de Peso y Poleas superior/inferior
224
6.4

EQUIPO DE COILED TUBING (TUBERÍA FLEXIBLE)

225
 INTRODUCCIÓN A INTERVENCIONES DE POZOS
EQUIPO DE COILED TUBING
• El equipo de Coiled Tubing es un equipo con mayor capacidad de
tensión/asentamiento de peso que se utiliza para llevar y trabajar con
fluidos a nivel de Reservorio/fondo de pozo: Limpiezas de arena con
salmuera (puede o no ser con nitrógeno), Estimulaciones Acidas e
inyección de químicos (Solventes, Surfactantes, etc), Operaciones de
pesca/fresado que requieren tensión y asentamiento de peso/rotación.

• Este equipo utiliza tubería flexible, que se baja al pozo y puede ser de
los siguientes diámetros: 1.25” (ID 1.046”), 1.5” (ID 1.25”), 1.75” (ID
1.5”), 2-3/8” (ID 1.992”), 2-7/8” (ID 2.441”), 3-1/2” (ID 2.992)” y 4-1/2”
(ID 3.825”)

• Es un equipo delicado de operar, ya que no se tiene visibilidad de la

herramienta en fondo de pozo, y solamente se puede operar
observando el peso de la herramienta (tensión) y parámetros de Pwh.

• Requiere operadores y ayudantes de mucha experiencia, con

conocimiento de todos los accesorios de completación en un pozo, así
como su historial previo de operaciones.

• Sus partes mas importantes son: BOP (Barrera de Integridad),

Lubricadores, cabeza inyectora (Equipo de control de presión y
226
enrectado de la tubería Flexible, tiene stripper y Cadenas), Sarta
de Trabajo, Cuello de Ganso y Carretel de Coiled Tubing (montado
6.5

EQUIPO DE WORKOVER (INTERVENCIÓN CON EQUIPO)

227
 INTRODUCCIÓN A INTERVENCIONES DE POZOS
EQUIPO DE WORKOVER
• El equipo de Workover se utiliza en operaciones que requieren recuperar la
tubería de producción/inyección, para instalar un nuevo arreglo o realizar una
reparación que no puede ser realizada mediante una Intervención Sin Equipo.

• Este equipo utiliza tubería de maniobra, la cual puede ser de 2-3/8”, 2-7/8”, 3-1/2”
y otras dependiendo de la capacidad del equipo.

• Tiene los mismos componentes que un equipo de perforación: Zaranda, Torre de

perforación, Mesa Rotaria, Bombas de Inyección de lodo/fluido de terminación;
pero a escala más pequeña.

• Requiere operadores y ayudantes de mucha experiencia, con conocimiento de

todos los accesorios de completación en un pozo, así como su historial previo de
operaciones.

• Cuando se realizan intervenciones con equipo de Workover, generalmente existe

interacción con los equipos de Slickline (anclaje de tapones, recuperación de
tapones, apertura/cierre de camisas, calibración de pozo), Wireline (registros
elétricos, baleos/punzados, anclajes de Packer) y Coiled Tubing (alivianamiento de
columna con nitrógeno, limpiezas de arena).

• Requieren ahogar el pozo para intervenirlo, para garantizar que no se tenga un

evento de descontrol de pozo. 228
6.6

EQUIPO DE SNUBBING (INTERVENCIÓN CON EQUIPO)

229
 INTRODUCCIÓN A INTERVENCIONES DE POZOS
EQUIPO DE SNUBBING
• El equipo de Snubbing se utiliza en operaciones que requieren recuperar la tubería
de producción/inyección, para instalar un nuevo arreglo o realizar una reparación
que no puede ser realizada mediante una Intervención Sin Equipo.

• Este equipo utiliza tubería de maniobra, la cual puede ser de 2-3/8”, 2-7/8”, 3-1/2”
y otras dependiendo de la capacidad del equipo.

• Consta de Lubricadores, BOP, una mesa de maniobra en superficie con una

cabeza inyectora de alta capacidad, cuñas viajera y estacionaria.

• El equipo de Snubbing permite recuperar tubería y bajar tubería a pozo vivo, sin
necesidad de ahogar el pozo. Por ello, es la opción preferida cuando no se puede
cerrar un pozo para ser intervenido (pozos con carga líquida, pozos que no se
pueden cerrar por producción de arena, etc).

• Son intervención de alto riesgo, y requiere operadores y ayudantes de formación

especial, con conocimiento amplio de Control de Pozos.

230
 GRADIENTES DE PRESIÓN
7. (ESTÁTICOS Y DINÁMICOS).
EJERCICIO #3

231
7.1

APLICACIONES PARA UN GRADIENTE DE PRESIÓN

(ESTÁTICO Y DINÁMICO)

232
 GRADIENTES DE PRESIÓN/TEMPERATURA
¿PARA QUE SIRVEN?
• Sirven para determinar niveles de fluidos en la tubería de producción: Gas,
Petróleo/Condensado y Agua.

• Los Gradientes Estáticos se utilizan para determinar los niveles estáticos, así
como la Pws. La Pws es un parámetro que se utiliza para aproximar la Pr, en caso
de falta de datos suficientes.

• Los niveles estáticos sirven para estimar condiciones de arranque de pozo, y se

utilizan para cálculos de levantamiento artificial (Gas Lift – Posicionamiento de
Mandriles, Plunger Lift – Profundidad del pistón, Bombeo de cualquier tipo – Nivel
de Fluido para establecer profundidad de la bomba).

• Los Gradientes Dinámicos se utilizan para estimar el gradiente de presión fluyente

a lo largo de la tubería, los niveles dinámicos y la Pwf.

• La Pwf es un dato muy importante porque establece las condiciones dinámicas del
Reservorio y se puede utilizar para modelamiento en Software (Análisis Nodal).

• El gradiente de presión dinámico, así como los niveles dinámicos, sirven para
calibrar las correlaciones de flujo en tuberías (Gravedad y Fricción), y mejorar la
exactitud de los cálculos realizados por el Software. También se utilizan los datos
de temperatura para evaluar variaciones anormales de calentamiento/enfriamiento
(Inyección por válvulas de Gas Lift o fugas en la tubería de producción) y 233
diagnosticar problemas en la producción.
7.3

PRÁCTICA #3: GRADIENTE DE PRESIÓN Y TEMPERATURA

234
PRACTICA #3: GRADIENTES DE PRESIÓN ESTÁTICOS Y DINÁMICOS

En función a los datos proporcionados, realizar el cálculo de los gradientes de presión

PROFUNDIDAD
PRESION TEMP.
ESTACION TVD-RT
(PSI) ( ºF)
y temperatura.
(FT)
1 0 1499.73 116.44
2 3278 1649.49 140.11 • Considerar la Profundidad promedio de los Baleos en: 14756.9 ft (TVD-RT)
4 6549 2366.13 148.19
5 8183 2603.55 156.81 • La Profundidad del colgador de producción es 8.1 (m)
6 9001 2840.03 163.40
7 9802 3116.27 170.51
8 10607 3466.93 177.69 Se deberá calcular/realizar lo siguiente:
9 11404 3810.07 184.28
10 12124 4132.40 190.85 • Presión y Temperatura en la profundidad promedio de los baleos. (3 puntos)
11 12844 4436.97 196.57
12 13563 4741.81 205.57
13 13705 4802.93 207.73 • Contacto Gas/Petróleo (ft-TVD). (3 puntos)
14 13848 4864.00 209.59
15 13991 4925.05 211.15 • Contacto Petróleo/Agua (ft-TVD). (4 puntos)
16 14133 4985.90 212.79
17 14276 5046.64 214.47
18 14341 5074.47 215.38 • Realizar la gráfica en Excel, para que quede exactamente como la de la siguiente
página (10 puntos):

235
PRÁCTICA 3: GRADIENTES DE PRESIÓN ESTÁTICOS Y DINÁMICOS

236
