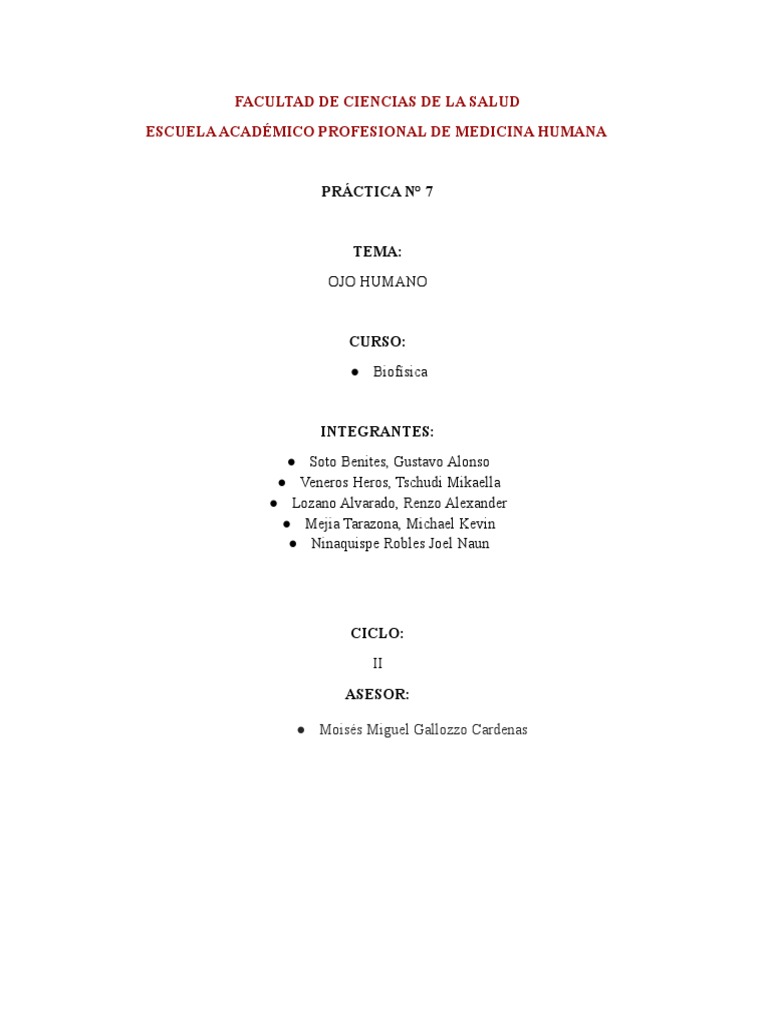

FACULTAD DE CIENCIAS DE LA SALUD

ESCUELA ACADÉMICO PROFESIONAL DE MEDICINA HUMANA

PRÁCTICA N° 7

TEMA:
OJO HUMANO

CURSO:
● Biofísica

INTEGRANTES:
● Soto Benites, Gustavo Alonso
● Veneros Heros, Tschudi Mikaella
● Lozano Alvarado, Renzo Alexander
● Mejia Tarazona, Michael Kevin
● Ninaquispe Robles Joel Naun

CICLO:
II
ASESOR:

● Moisés Miguel Gallozzo Cardenas


El Ojo Humano
Objetivos

1. Estudiar la óptica del ojo humano.

2. Describir algunos de los defectos en la visión mediante el uso de un modelo del ojo
humano.

3. Estudiar métodos de corrección de defectos de visión.

Introducción

El ojo humano es una


maravilla
fisiológica. Los mecanismos con los
cuales el ojo controla la cantidad de
luz
que entra y con los que hace ajustes
para
crear una imagen nítida son mucho
más
complicados y efectivos que los
utilizados por la cámara más sofisticada.
En la Figura 1 se muestran las
partes esenciales del ojo. Éste tiene una
forma casi esférica con un diámetro deFigura 1: Ojo humano
cerca de 1.5 cm. La luz que entra al ojo

pasa primero por la córnea, la cual está compuesta de tejido transparente y posee curvatura.
Detrás de la córnea hay un líquido transparente, llamado el humor acuoso. Este líquido llena el
espacio entre la córnea y el lente. El lente es uno convergente, compuesto de fibras
microscópicas semi plásticas. Por la acción de los músculos se puede cambiar su forma y por
ende cambiar su largo focal. Frente al lente está el iris, el cual es un diafragma circular que
controla la intensidad de luz. El agujero central del iris es llamado pupila. El lente divide el ojo
en dos cámaras. La primera es la que contiene el humor acuoso. La segunda, posterior al lente, es
la cámara donde se produce la imagen. Esta se encuentra llena de una sustancia gelatinosa
llamada el humor vítreo. La membrana externa que cubre al ojo es llamada la esclera. La
superficie de la parte interna del ojo, la cual llamamos retina, es sensible a la luz, debido a que
contiene millones de receptores fotosensitivos Ilamados conos y bastones. Los bastones son más
sensibles a la luz y distinguen luz de oscuridad a baja intensidad de luz. Los conos pueden
distinguir rangos de frecuencias de la luz, a los cuales asociamos con los colores. Los impulsos
eléctricos generados por los conos y bastones llegan al cerebro a través del nervio óptico.
La luz que entra al ojo pasa por cinco medios distintos antes de incidir sobre la retina.
Estos son: aire (n=1.00), córnea (n=1.38), humor acuoso (n=1.33), lente (n=1.40) y humor vítreo
(n=1.34). La refracción a través de todos estos medios es responsable de la formación de la
imagen. Entre el aire y la córnea ocurre la mayor refracción, debido a que la diferencia en índice
de refracción es mayor. El lente, mediante deformaciones que cambian su longitud focal, realiza
ajustes finos para hacer que la imagen formada en la retina sea nítida.

Materiales
Modelo del ojo diafragma lámpara (Objeto)

Procedimiento

1. Llene la cavidad del modelo del


ojo con agua clara que su nivel esté
a 2cm del borde superior.
2. Coloque la retina en posición
normal (ver figura 2).
3. Coloque el lente con potencia
+120 mm en la ranura en la posición
E en la figura 2.
La potencia de un lente se define
como:
1
�= �

Donde � es la longitud focal del lente en metros. La unidad de la potencia del lente es
la ������í�
4. Coloque el modelo del ojo apuntando, a través de la ventana, al objeto colocado fuera
del laboratorio.
5. Describa la imagen formada en la retina: la imagen proyectada fue la de un semáforo
que a la distancia se observa nítida. Con el lente de +120 mm, el ojo forma una
imagen clara de un objeto lejano. Veamos qué sucede si el objeto observado está
cerca: se observa borroso.
6. Coloque el objeto (La lámpara que se provee) a unos 35 cm del ojo.
7. Describa la imagen formada en la retina: Se observa una imagen borrosa
8. Acerque el objeto. ¿Qué sucede? ¿Se enfoca la imagen?
Sucede que se aprecia una imagen aún borrosa, la imagen no logra mostrar nitidez, ya
que el ojo humano mientras más cerca está, más borroso se verá.
9. Aleje el objeto. ¿Qué sucede? ¿Se enfoca la imagen? La imagen se observa con un
tamaño mucho más pequeño y borroso y no logra enfocar.
¿Es posible formar una imagen en la retina con este lente?: en este caso no es posible
ya que no hay mucha potencia de luz.
10. Coloque el objeto a 35 cm nuevamente.
11. Cambie el lente de +120 mm por el de +62mm. ¿Qué sucede? ¿Se enfoca la
imagen?
La imagen si se enfoca y a la vez se logra distinguir nítidamente

12. Describa la imagen formada en la retina: Una imagen en forma de cruz compuesta por
flechas milimetradas donde, se pueden observar invertidas cuando el ojo se enfoca en
objetos lejanos, los músculos que controlan la forma del lente están relajados y, por lo
tanto, el grosor del lente es el menor posible. Esto lo representamos en nuestro
modelo mediante el uso del lente +120mm. Si el ojo se enfoca en objetos cercanos es
necesario aumentar la
potencia del lente para
poder formar una imagen
nítida en la retina. Para
lograr esto los músculos
que controlan el lente lo
deforman tal que aumente
su grosor y por lo tanto
aumenta su potencia. Esto
lo representamos en
nuestro modelo mediante el uso del lente de +62 mm D. Ese ajuste del largo focal del
lente cristalino es llamado acomodamiento. En la figura 3 se muestra la refracción
de dos rayos y su convergencia en la retina. El resultado en este caso es una imagen
nítida.
13. Mueva la retina hacia el frente, en la posición mostrada en la figura 4.
14. Describa la imagen formada en la retina: No se logra observar ninguna
imagen nítida, solo imágenes distorsionadas en formas de aro de luz.
15. ¿Por qué ocurre esto?
Porque la imagen se forma detrás de la retina.
Dibuje los rayos refractados por el sistema de lentes del ojo en la figura 4.
Puede usar la figura 3 como referencia.

16. Según su dibujo de rayos, ¿Qué tipo de lente debemos usar para corregir el
problema (lograr que la imagen esté en “foco”)?
Para corregir este problema, se tiene que utilizar un tipo de lente convergente

Convergente (+) Divergente (−)

¿Por qué ocurre esto?


Porque dispersa la luz que entra en ojo
17. Entre los lentes que se proveen hay uno que corrige el problema, Coloque el mismo
en la posición B. ¿Cuál es su potencia? La potencia utilizada para proveer la
corrección es de +400.
El defecto en la visión que hemos estado estudiando es llamado Hipermetropía. Personas
con este defecto son capaces de ver los objetos lejanos pero tienen dificultad para
observar objetos cercanos con nitidez. La hipermetropía ocurre generalmente cuando
el globo ocular es muy pequeño y cuando la córnea no tiene suficiente curvatura. En
ambos casos la luz se enfoca en un punto detrás de la retina y se produce una imagen
borrosa.
18. Sin cambiar el arreglo de lentes, mueva la retina a su posición normal (Ver figura 5).
¿Qué le ocurre a la imagen? ¿Por qué?
La imagen se observa borrosa porque esta misma está siendo formada en la posición
normal de la retina. Siendo que, al haber acción del lente de potencia +400 la luz que
entra al ojo será dispersada y no se formará de manera correcta.
Esto es lo que ocurre cuando una persona con visión normal utiliza espejuelos para
corregir hipermetropía.
19. Remueve el lente corrector.
20. Mueva la retina hacia atrás, en la posición mostrada en la figura 6.
21. Describa la imagen: La imagen se observa borrosa, de un tamaño mediano y presenta
inversión.
22. ¿Por qué ocurre esto?
Porque la imagen se forma delante de la retina
Dibuje los rayos refractados por el sistema de lentes del ojo en la figura 6. Puede
usar la figura 3 como referencia.

23. Según su dibujo de rayos, ¿que tipo de lente debemos usar para corregir el problema
(lograr que la imagen esté en foco)?
Para corregir este problema, se tiene que utilizar un tipo de lente divergente.
Convergente (+) Divergente (−)

¿Por qué?
Porque esté dispersa la luz que entra en el ojo para formar una imagen nítida

24. Entre los lentes que se proveen hay uno que corrige el problema, Coloque el lente en
la posición B. ¿Cuál es su potencia? La potencia utilizada para proveer la corrección
es de -1000. El defecto en la visión que hemos estudiado es llamado miopía. Personas
con este defecto son capaces de ver objetos cercanos pero tienen dificultad para
observar objetos lejanos con nitidez. La miopía ocurre generalmente cuando el globo
ocular es muy alargado y cuando la córnea tiene demasiada curvatura. En ambos
casos la luz se enfoca en un punto frente de la retina y se produce una imagen
borrosa.

25. Sin cambiar el arreglo de lentes, mueva la retina a su posición normal (ver figura 7).
¿Qué le ocurre a la imagen? ¿Por qué?
Se observa un poco borrosa pero aún es distinguible la imagen
Esto le ocurre cuando una persona con visión normal utiliza lentes para corregir la
miopía. En un ojo normal, las superficies del cristalino son esféricas y rotacionalmente
simétricas; pero un ojo con astigmatismo tiene superficies de lentes que no son
rotacionalmente simétricas. Esto hace que el ojo pueda enfocar nítidamente sólo en líneas
de ciertas orientaciones, y todas las demás líneas se ven borrosas. El astigmatismo se
puede corregir con lentes de anteojos cilíndricos que se orientan para anular el defecto en
el ojo. Cada lente cilíndrica incluida con el modelo de ojo tiene su eje cilíndrico marcado
por dos muescas en el borde.

26. Establezca el modelo de ojo en visión cercana normal (coloque la lente de +62 mm en la
ranura SEPTUM, retire las otras lentes y coloque la pantalla de retina en la posición
NORMAL). Con el modelo de ojo mirando a la fuente de luz cercana, ajuste la distancia entre
el ojo y la fuente para que la imagen esté enfocada.

27. Coloque la lente cilíndrica de -128 mm en la ranura A. El lado del mango del lente
marcado con la distancia focal debe mirar hacia la fuente de luz. Describe la imagen
formada por el ojo con astigmatismo. La imagen se observa como una luz muy
distorsionada y borrosa

28. Gire la lente cilíndrica. ¿Qué le sucede a la imagen?


La imagen no se ve, aún sigue borrosa pero si se distingue el movimiento de esta.
29. Esto muestra que el astigmatismo puede tener diferentes direcciones dependiendo de
cómo esté orientado el defecto en el sistema de lentes del ojo.
30. Ahora corregirá el astigmatismo con anteojos. Coloque la lente cilíndrica de +307 mm
en la ranura 1. El lado del mango de lente marcado con la distancia focal debe mirar hacia
la fuente de luz.
31. Gire la lente correctiva y describa lo que le sucede a la imagen. Encuentre la
orientación de la lente de los anteojos en la que la imagen es más nítida. ¿Cuál es el
ángulo entre los ejes cilíndricos del cristalino y la lente correctora?
La imagen llega a variar su nivel de nitidez, dependiendo de la orientación del lente
correctivo, siendo los puntos donde más se aprecia una nitidez parcial, en una orientación
de angulo 0°.
Combinación de defectos
Muchas veces encontramos personas que sufren de astigmatismo y miopia o
hipermetropia. En nuestro modelo del ojo podemos simular este problema y ver c6mo
podemos corregirlo.

32. Un ojo puede tener más de un defecto. Haga que el modelo de ojo tenga tanto
astigmatismo como hipermetropía (hipermetropía) moviendo la pantalla retina a la ranura
FAR. ¿Qué lente de anteojos adicional tiene que colocar en la ranura 2 para volver a
enfocar la imagen?

ASTIGMATISMO: +307 HIPERMETROPÍA: +400

33. Mueva la retina a Near para “crear" un ojo con miopía. Como el lente cilíndrico está
todavía en la posición A, este ojo tiene miopía y astigmatismo. Usando los lentes que se
proveen, corrija la visión del ojo. Coloque cuantos lentes sean necesarios en las
posiciones 1 y 2 para corregir el defecto. En el cuadro de abajo describa cómo logró la
corrección. ASTIGMATISMO: +307 MIOPÍA: -1000

Conclusiones:

- Se estudió la óptica del ojo humano.


- Se describieron algunos de los defectos en la visión mediante el uso de un modelo
del ojo humano.
- Finalmente se estudiaron los métodos de corrección para los defectos de la visión.
Referencias

[1] J. R. López, P. J. Marrero, E. A. Roura. (2008). Manual de Experimentos de Física II,


Massachusetts, Wiley, página 141.

[3] oPhysics: Interactive Physics Simulations: http://ophysics.com/l16.html
