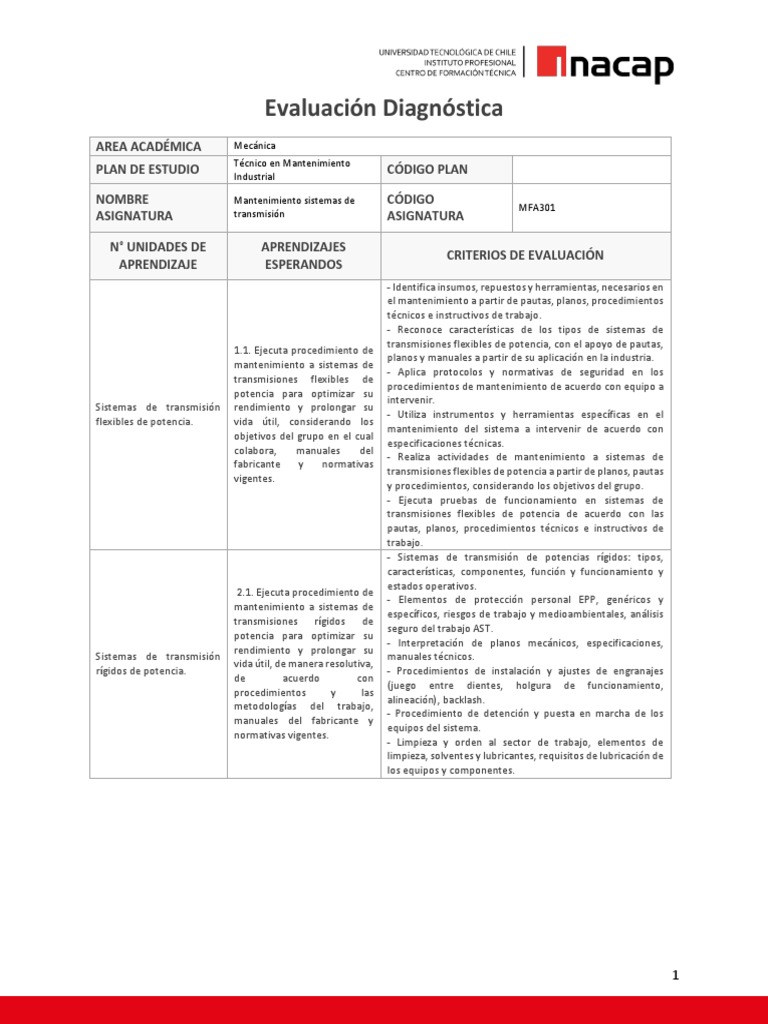

Evaluación Diagnóstica
AREA ACADÉMICA Mecánica
Técnico en Mantenimiento
PLAN DE ESTUDIO Industrial
NOMBRE Mantenimiento sistemas de
ASIGNATURA transmisión
N° UNIDADES DE APRENDIZAJES
APRENDIZAJE ESPERANDOS
1.1. Ejecuta procedimiento de
mantenimiento a sistemas de
transmisiones flexibles de
potencia para optimizar su
Sistemas de transmisión rendimiento y prolongar su
flexibles de potencia. vida útil, considerando los
objetivos del grupo en el cual
colabora, manuales del
fabricante y normativas
vigentes.
2.1. Ejecuta procedimiento de
mantenimiento a sistemas de
transmisiones rígidos de
potencia para optimizar su
rendimiento y prolongar su
Sistemas de transmisión
vida útil, de manera resolutiva,
rígidos de potencia.
de acuerdo con
procedimientos y las
metodologías del trabajo,
manuales del fabricante y
normativas vigentes.
CÓDIGO PLAN
CÓDIGO
MFA301
ASIGNATURA
CRITERIOS DE EVALUACIÓN
- Identifica insumos, repuestos y herramientas, necesarios en
el mantenimiento a partir de pautas, planos, procedimientos
técnicos e instructivos de trabajo.
- Reconoce características de los tipos de sistemas de
transmisiones flexibles de potencia, con el apoyo de pautas,
planos y manuales a partir de su aplicación en la industria.
- Aplica protocolos y normativas de seguridad en los
procedimientos de mantenimiento de acuerdo con equipo a
intervenir.
- Utiliza instrumentos y herramientas específicas en el
mantenimiento del sistema a intervenir de acuerdo con
especificaciones técnicas.
- Realiza actividades de mantenimiento a sistemas de
transmisiones flexibles de potencia a partir de planos, pautas
y procedimientos, considerando los objetivos del grupo.
- Ejecuta pruebas de funcionamiento en sistemas de
transmisiones flexibles de potencia de acuerdo con las
pautas, planos, procedimientos técnicos e instructivos de
trabajo.
- Sistemas de transmisión de potencias rígidos: tipos,
características, componentes, función y funcionamiento y
estados operativos.
- Elementos de protección personal EPP, genéricos y
específicos, riesgos de trabajo y medioambientales, análisis
seguro del trabajo AST.
- Interpretación de planos mecánicos, especificaciones,
manuales técnicos.
- Procedimientos de instalación y ajustes de engranajes
(juego entre dientes, holgura de funcionamiento,
alineación), backlash.
- Procedimiento de detención y puesta en marcha de los
equipos del sistema.
- Limpieza y orden al sector de trabajo, elementos de
limpieza, solventes y lubricantes, requisitos de lubricación de
los equipos y componentes.
1
 3.1.1 Identifica insumos,
repuestos y herramientas,
necesarios en el
mantenimiento a partir de
pautas, planos,
procedimientos técnicos e
instructivos de trabajo.
3.1.2. Reconoce tipos y
características de sistemas
de uniones, acoplamientos
y descansos presentes en
equipos fijos, a partir de
pautas, planos,
procedimientos técnicos e
instructivos de trabajo. - Sistemas de uniones, acoplamientos y descansos: tipos,
3.1.3 Aplica protocolos y características, componentes, función, funcionamiento, estados
normativas de seguridad en operativos y alineación.
los procedimientos de - Elementos de protección personal EPP, genéricos y específicos,
mantenimiento, de riesgos de trabajo y medioambientales, análisis seguro del
acuerdo con equipo a trabajo AST.
Sistemas de unión, intervenir. - Interpretación de planos mecánicos, especificaciones,
acoplamiento y descansos. 3.1.4 Utiliza instrumentos y manuales técnicos.
herramientas específicas - Procedimientos de instalación y ajustes de rodamientos.
en el mantenimiento del - Procedimiento de detención y puesta en marcha de los
sistema a intervenir de equipos del sistema.
acuerdo con - Limpieza y orden al sector de trabajo, elementos de limpieza,
especificaciones técnicas. solventes y lubricantes, requisitos de lubricación de los equipos
3.1.5 Realiza actividades de y componentes.
mantenimiento a sistemas
de uniones, acoplamientos
y descansos a partir de
planos, pautas y
procedimientos,
considerando los objetivos
del grupo.
3.1.6 Ejecuta pruebas de
funcionamiento en sistemas de
uniones, acoplamientos y
descansos de acuerdo con las
pautas, planos, procedimientos
técnicos e instructivos de
trabajo.

INSTRUCCIONES GENERALES:

1. Esta prueba es una evaluación diagnóstica tiene como propósito medir el conocimiento de los
aprendizajes esperados para esta asignatura, se conforma de preguntas cerradas y estructuradas,
con 4 opciones de respuestas (a, b, c y d) de las cuales, sólo una de las opciones es correcta.
2. La prueba consta de un total de 20 preguntas.
3. Marque con una “X” la alternativa correcta y responda solo una alternativa.
4. Lea atentamente las instrucciones para responder a las preguntas.

Mantenimiento sistemas de transmisión – MFA301

Primavera 2022 2
Preguntas de selección múltiple:

1) Una correa de transmisión trapezoidal, con siglas B250 quiere decir:

a) Perfil B y 250 mm de longitud total.

b) Perfil B y 250 pulgadas de longitud total.
c) Perfil B y 0,250 pulgadas de espesor.
d) Perfil B y 25,0 pulgadas de longitud total.

2) La relación de transmisión corresponde a la cantidad de giros relativos de…

a) Un eje conductor frente a su potencia.

b) Un eje conductor frente a un eje que se deja conducir.
c) Un acoplamiento frente a su eje.
d) Una polea y su correa de transmisión.

3) En la relación de transmisión, el fenómeno que ocurre con la potencia es:

a) Se minimiza.
b) Se maximiza si reduzco la velocidad de giro.
c) Se mantiene si la velocidad de giro es igual.
d) Solo se transmite, independiente de su velocidad de giro.

4) La correa de transmisión que muestra la figura se denomina:

a) Poli V
b) Trapezoidal.
c) Acanalada.
d) Dentada (sincrónica).

Fuente: (Bando, 2022)

Mantenimiento sistemas de transmisión – MFA301

Primavera 2022 3
5) De acuerdo con la figura, El elemento se denomina:

a) Engranaje helicoidal derecho.

b) Sprocket Z30.
c) Sprocket hipoidal.
d) Engranaje helicoidal izquierdo.

Fuente: (alibaba, s.f.)

6) El elemento que muestra la figura se denomina muestra una transmisión por correa…

a) Plana cóncava.
b) Trapezoidal o en “V”.
c) Sincrónica.
d) Multi-V.

Fuente: (Dinamica, 2022)

7) De acuerdo con la figura la corona posee 30 dientes y el tornillo sin-fin posee 1 entrada ¿Cuál es
la relación de transmisión del equipo?

a) 30.
b) 1/30.
c) 0,33.
d) 30/1.

Fuente: (https://sites.google.com/, s.f.)

Mantenimiento sistemas de transmisión – MFA301

Primavera 2022 4
8) El instrumento (fig.) que mide la velocidad de rotación de un eje se denomina…

a) Girómetro.
b) Velocímetro.
c) Tacómetro.
d) Rotámetro.

Fuente: (promax, s.f.)

9) En una correa trapezoidal de perfil estrecho ¿Qué significa los últimos números? Si su
codificación es 5V 2000

a) Que tiene 2000 mm de longitud total.

b) Que posee 2000 plg de longitud total.
c) Que posee 200,0 plg de longitud total.
d) Que tiene 200,0 mm de longitud total.

10) De acuerdo con la figura, El elemento se denomina:

a) Engranaje helicoidal derecho.

b) Piñón Z15.
c) Piñón hipoidal derecho.
d) Engranaje helicoidal izquierdo.

Fuente: (amazon, s.f.)

11) El mecanismo de transmisión mostrado en la figura se denomina:

a) Piñón cremallera
b) Engranajes periféricos
c) Indirecta por sprocket
d) Por arrastre de rueda dentada

Fuente: (https://sites.google.com/, s.f.)

Mantenimiento sistemas de transmisión – MFA301

Primavera 2022 5
12) El elemento mostrado en la figura se denomina:

a) Piñón cadena.
b) Reductor de velocidad.
c) Correa sincrónica.
d) Correa y polea en V.

Fuente: (amazon, s.f.)

13) El elemento mostrado en la figura se denomina:

a) Rodete cerrado.
b) Reductor.
c) Casquillos.
d) Piñón o Sprocket.

Fuente: (grupo gaes, s.f.)

14) La figura representa una cadena de…

a) Eslabones.
b) Asincrónica.
c) Rodillos.
d) Trapezoidal.

Fuente: (made-in-china manufacture, s.f.)

15) Si la cadena de rodillos de la figura 15 (pregunta anterior) posee una marca “24B”, el paso de la
cadena en pulgadas es…

a) ½”.
b) 1 1/2”.
c) ¾”.
d) 3/16”.

Mantenimiento sistemas de transmisión – MFA301

Primavera 2022 6
16) Sí una correa trapezoidal posee una marca “A 78”, ¿por cuál se puede reemplazar?

a) 13A1980.
b) 5V90.
c) A70.
d) SPZ2000.

17) La designación de la rosca M10 x 0,6 indica una rosca…

a) Whitworth de 10 mm de diámetro exterior con 0,6 hilos por plg.

b) Métrica de 10 mm de diámetro exterior con un paso de 0,6 mm.
c) Métrica de paso 10 mm con un diámetro exterior de 0,6 mm.
d) Whitworth de 10 hilos por plg. Con un diámetro exterior de 0,6 plg.

18) Un perno de 4 plg. De largo, 0,5 plg. De diámetro y 12 hpp corresponde a la designación:

a) M12-0,5x4
b) M4-12x0,5
c) W1/2-0,5-4
d) W1/2-12x4

19) Si la cadena de rodillos de la figura 1.15 posee una marca “60”, el paso de la cadena en pulgadas
es…

a) ½”.
b) 1 1/2”.
c) ¾”.
d) 3/16”.

20) En una correa trapezoidal de perfil estrecho ¿Qué significa el número 5? Si su codificación es 5V
2055

a) Que tiene perfil 5/8”.

b) Que posee 5 plg de longitud total.
c) Que posee 201,0 plg de longitud total.
d) Que tiene 5 hileras de correas.
