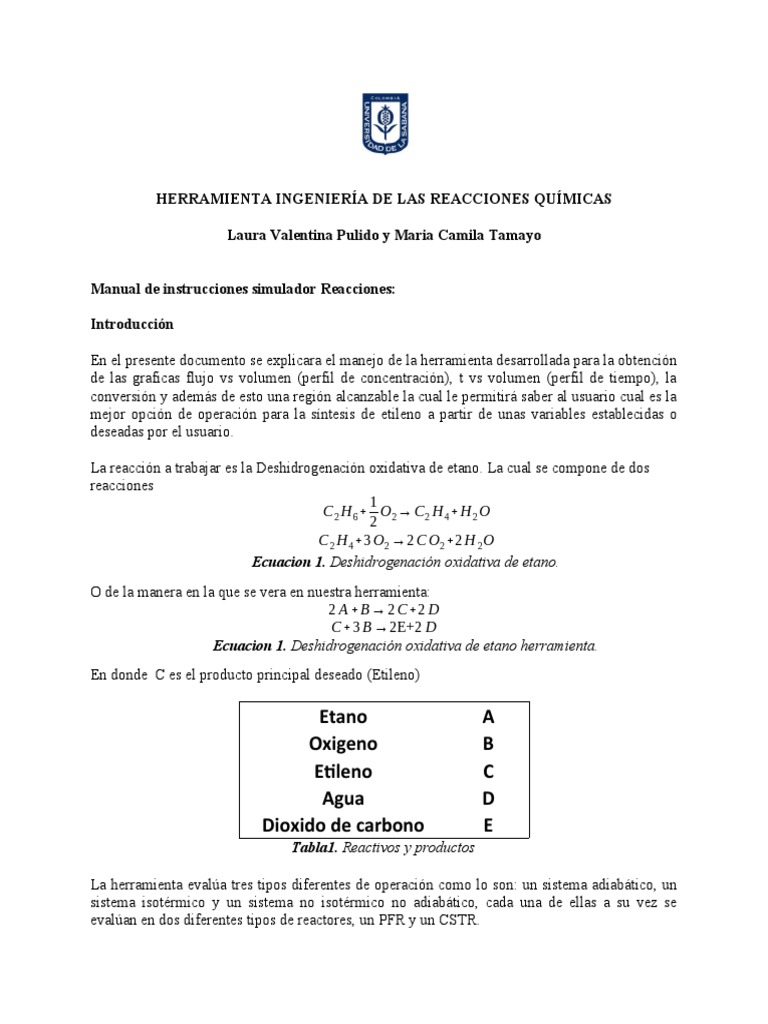

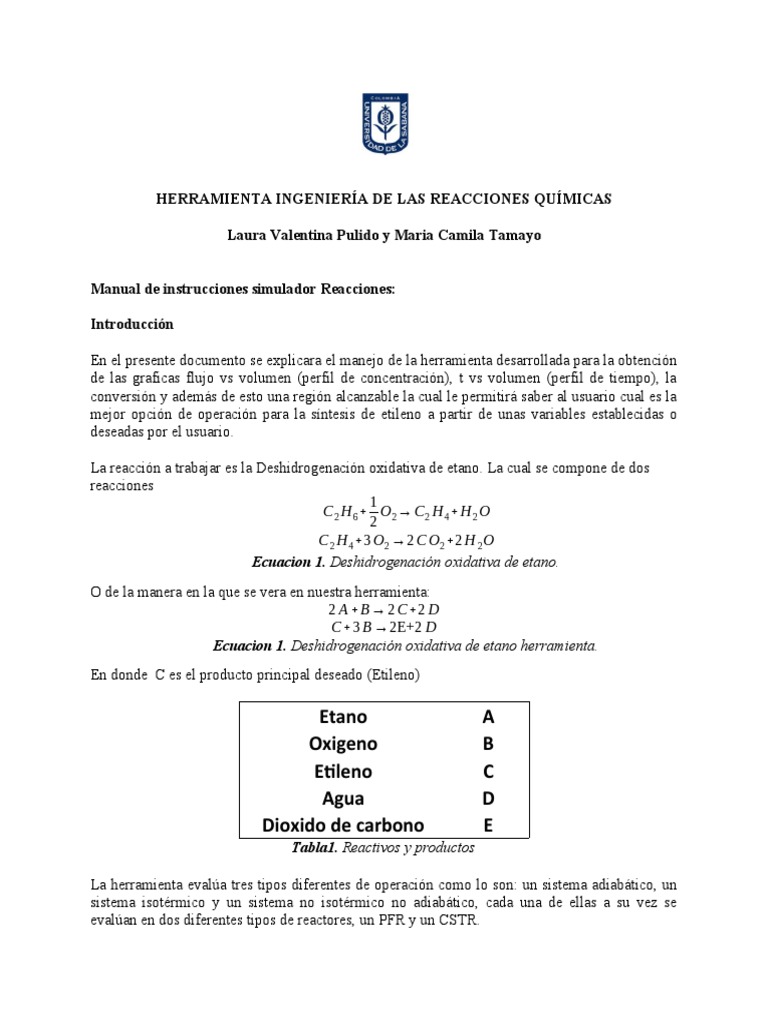

HERRAMIENTA INGENIERÍA DE LAS REACCIONES QUÍMICAS

Laura Valentina Pulido y Maria Camila Tamayo

Manual de instrucciones simulador Reacciones:

Introducción

En el presente documento se explicara el manejo de la herramienta desarrollada para la obtención

de las graficas flujo vs volumen (perfil de concentración), t vs volumen (perfil de tiempo), la
conversión y además de esto una región alcanzable la cual le permitirá saber al usuario cual es la
mejor opción de operación para la síntesis de etileno a partir de unas variables establecidas o
deseadas por el usuario.

La reacción a trabajar es la Deshidrogenación oxidativa de etano. La cual se compone de dos

reacciones
1
C 2 H 6 + O 2 → C2 H 4 + H 2 O
2
C 2 H 4 +3 O2 →2 C O2 +2 H 2 O
Ecuacion 1. Deshidrogenación oxidativa de etano.
O de la manera en la que se vera en nuestra herramienta:
2 A + B→ 2 C+2 D
C+ 3 B →2E+2 D
Ecuacion 1. Deshidrogenación oxidativa de etano herramienta.
En donde C es el producto principal deseado (Etileno)

Etano A
Oxigeno B
Etileno C
Agua D
Dioxido de carbono E
Tabla1. Reactivos y productos

La herramienta evalúa tres tipos diferentes de operación como lo son: un sistema adiabático, un
sistema isotérmico y un sistema no isotérmico no adiabático, cada una de ellas a su vez se
evalúan en dos diferentes tipos de reactores, un PFR y un CSTR.
Manejo de la herramienta

El usuario tendrá la posibilidad de manipular y cambiar variables tales como: Flujos iniciales,
Temperatura inicial, Presión inicial;por parte del reactor PFR.

Estas casillas para cada tipo de operación en el PFR se encontraran en las celdas amarillas como
se observa en la siguiente imagen.

Figura 1. casillas amarillas operadas por el usuario PFR.

Solo bastara con introducir el valor deseado en la hoja donde se encuentra la operación
isotérmica, una vez puestos estos valores la herramienta le mostrara los cálculos realizados y sus
resultados.

Por otro lado, para el reactor CSTR tendremos la posibilidad de manipular y cambiar variables
tales como: Flujos iniciales, Temperatura inicial, Presión inicial, flujos de cada compuesto, todo
esto para garantizar que el balance de energía sea igual a cero.

Estas casillas para cada tipo de operación en el CSTR se encontraran en las celdas amarillas
como se observa en la siguiente imagen.

Figura 2. casillas amarillas operadas por el usuario CSTR.

Al igual que en el PFR los datos deseados por el usuario en el CSTR se modificaran una única
vez en el tipo de operación isotérmico. pero en este caso nos debernos de ayudar del solver para
obtener los resultados esperados. Para esto el usuario se dirigirá a la parte superior de la
herramienta hará clic en datos, luego en la parte superior derecha, buscara la palabra solver, le da
clic y le e emergerá una pantalla con todas las limitaciones y valores dados para poder correr el
resultado, para finalizar la operación el usuario dará clic en resolver, obteniendo el resultado.

Figura 3. Solver para CSTR.

Cabe aclarar que los demás datos que están presentes en la tabla inicial donde se encuentran las
casillas amarillas, son datos sacados teóricamente por lo cual no se puede modificar este tipo de
celdas.

Limitaciones

Para el caso del PFR, el usuario deberá de llevar acabo sus modificaciones de las variables
dependiendo de un intervalo en el cual se realiza satisfactoriamente la reacción, para ella debe de
tener en cuenta:

Variable Intervalo
T0 >600 ºK
 P0 >100 atm
FB0 >FA0

Tabla 2. Limitaciones para cambiar las variables.

Por parte del CSTR el usuario deberá de llevar acabo sus modificaciones de las variables
dependiendo de un intervalo en el cual se realiza satisfactoriamente la reacción, para ella debe de
tener en cuenta:

Variable Intervalo
T > 0 ºK
FA y FB NO>FA0 y FB0
FC, FD y FE >0

Tabla 3. Limitaciones para cambiar las variables CSTR.
