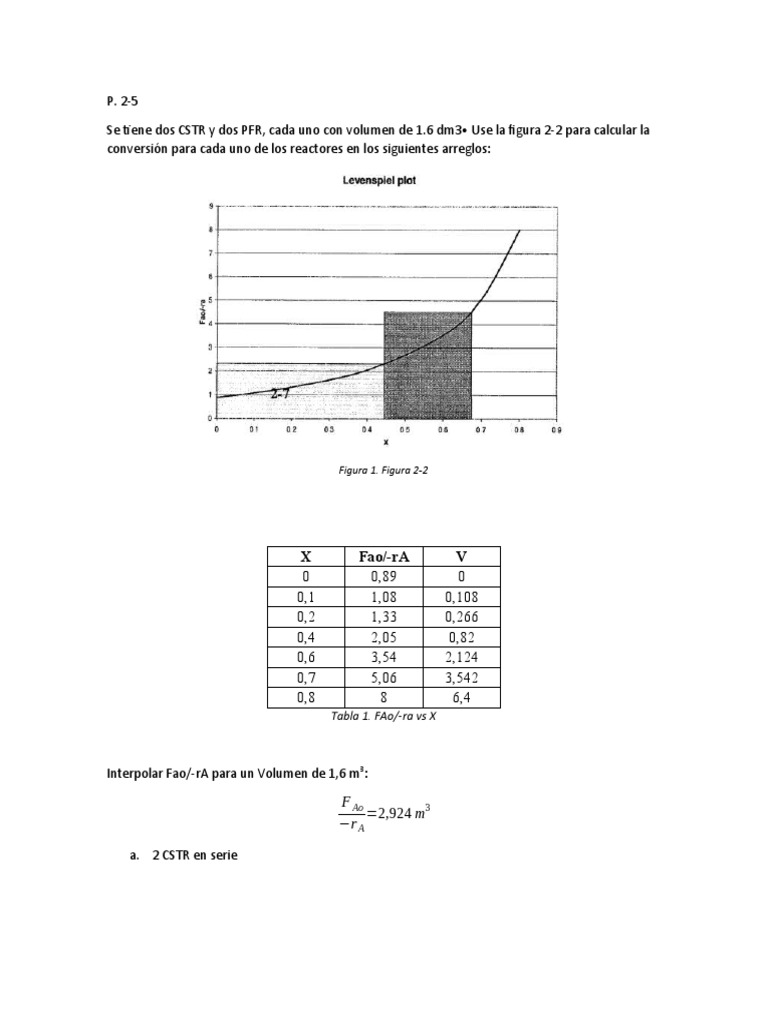

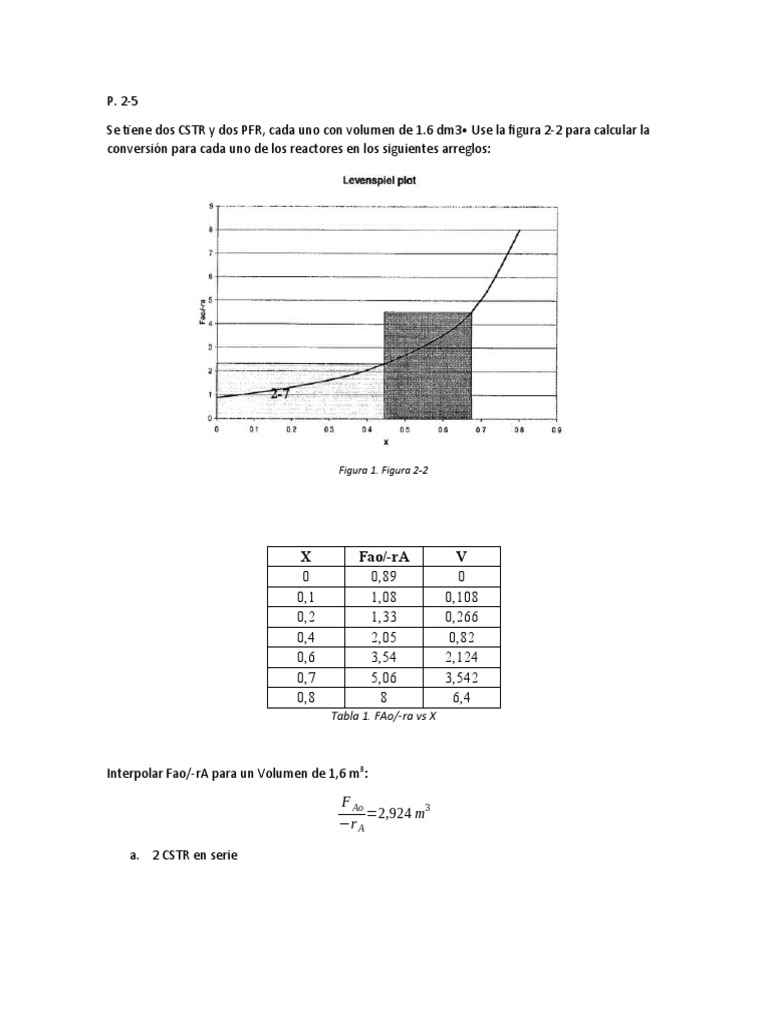

P.

2-5

Se tiene dos CSTR y dos PFR, cada uno con volumen de 1.6 dm3• Use la figura 2-2 para calcular la
conversión para cada uno de los reactores en los siguientes arreglos:

Figura 1. Figura 2-2

X Fao/-rA V
0 0,89 0
0,1 1,08 0,108
0,2 1,33 0,266
0,4 2,05 0,82
0,6 3,54 2,124
0,7 5,06 3,542
0,8 8 6,4
Tabla 1. FAo/-ra vs X

Interpolar Fao/-rA para un Volumen de 1,6 m 3:

F Ao 3
=2,924 m
−r A

a. 2 CSTR en serie
 3 3
1,6 m =2,924 m ∗X 1
X1=0,54

Para el reactor CSTR 2 se grafica la Tabla 1 y se determina la línea de tendencia y su ecuación

correspondiente:

Fao/-rA
9
8
7
f(x)
6 = 0.807805298726201 exp( 2.65086436690637 x )
R²
5 = 0.982990480021747
Fao/-rA

4
3
2
1
0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9
X

Con ello se propone un rango para X2 de 0,55 a 0,85 y se determina Fao/-rA, y asi posteriormente
calcular el volumen con la ecuación planteada para el CSTR 2:

F Ao
V= ∗( X 2−X 1 )
−r A

X1 X2 df(X2-X1) Y=Fao/- V
 rA
0,54 0,55 0,01 3,4679491 0,0346795
0,54 0,6 0,06 3,9594629 0,2375678
0,54 0,65 0,11 4,5206392 0,4972703
0,54 0,7 0,16 5,1613511 0,8258162
0,54 0,75 0,21 5,8928714 1,237503
0,54 0,8 0,26 6,7280704 1,7492983
0,54 0,85 0,31 7,6816425 2,3813092

Y finalmente se interpola X2 para un volumen de 1,6 m 3

Por lo que:

X2= 0,787
