4.

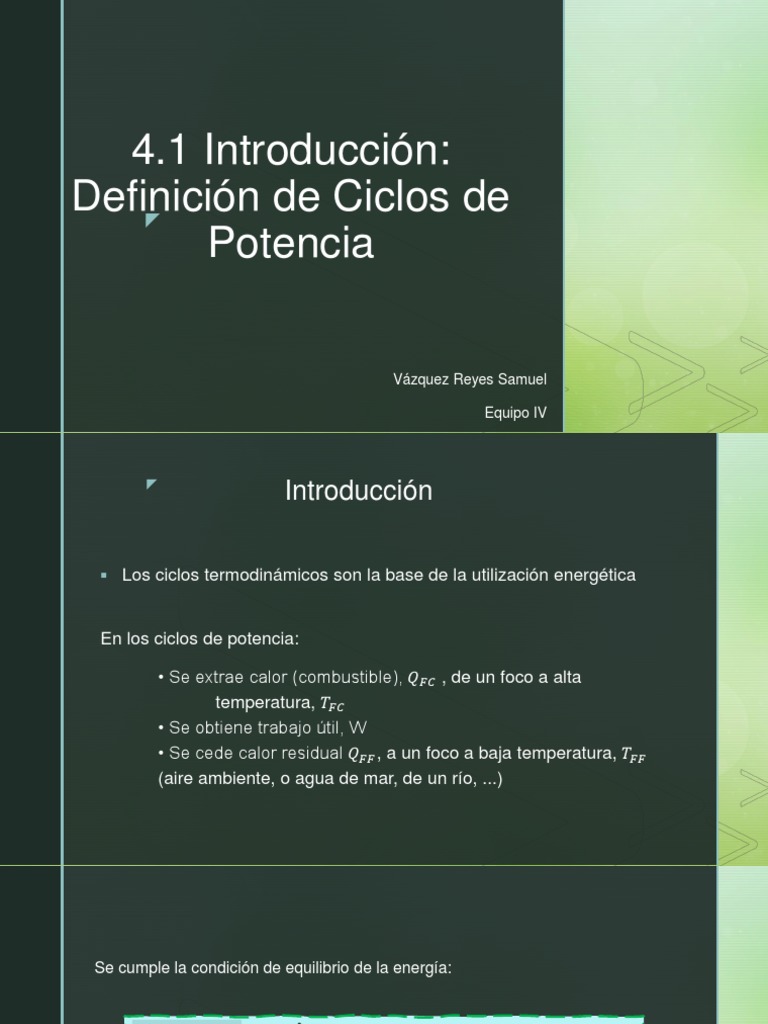

1 Introducción:
Definición
z
de Ciclos de
Potencia

Vázquez Reyes Samuel

Equipo IV
 z
Introducción

▪ Los ciclos termodinámicos son la base de la utilización energética

En los ciclos de potencia:

• Se extrae calor (combustible), 𝑄𝐹𝐶 , de un foco a alta

temperatura, 𝑇𝐹𝐶
• Se obtiene trabajo útil, W
• Se cede calor residual 𝑄𝐹𝐹 , a un foco a baja temperatura, 𝑇𝐹𝐹
(aire ambiente, o agua de mar, de un río, ...)
Se cumple la condición de equilibrio de la energía:
 Ciclos
de
Vapor

Ciclos
Tipos de
Gas
de
Ciclos

Ciclos
combinados
• Ciclo Carnot

• Ciclo Otto

• Ciclo Diesel

• Ciclo Joule-Brayton simple

• Ciclo de Vapor de Carnot

• Ciclo Ranking Simple

Los elementos esenciales del ciclo son:

• Turbina de vapor: el vapor se expande con s cte, obteniendo W.

• Condensador: condensa el vapor saliente de la turbina a T (y P) ctes.

• Bomba: eleva la presión isoentrópicamente.

• Caldera: a T (y p) ctes vaporiza el agua.

 Suposiciones de
aire estándar
Romero Hernández Cristina Equipo 4
 Dispositivos que operan en un ciclo de gas
En los ciclos de potencia de gas, el fluido de trabajo permanece como gas durante
todo el ciclo.
Motores de encendido por chispa
Motores diesel
Turbinas de gas convencionales

En todas estas máquinas la energía se suministra al quemar un combustible

dentro de las fronteras del sistema, es decir, son máquinas de combustión
interna.
Por lo general, en estos procesos de combustión, el fluido nunca se
acerca a su fase de condensación. Es decir, permanece siempre como
gas.
La composición del fluido de trabajo es en su mayoría aire.
Aunque las máquinas de combustión interna operan en un ciclo mecánico
(el émbolo regresa a su posición de inicio cuando finaliza cada
revolución), el fluido de trabajo no se somete a un ciclo termodinámico
completo; es lanzado (como gases de escape) fuera de la máquina en
algún momento del ciclo en lugar de que regrese al estado inicial.
Los ciclos de potencia de gases reales son bastante complejos. Para
reducir el análisis a un nivel manejable, se utilizan las siguientes
aproximaciones, conocidas comúnmente como suposiciones de aire
estándar:

1. El fluido de trabajo es aire que circula de modo continuo en un

circuito cerrado y siempre se comporta como un gas ideal
2. Todos los procesos que integran el ciclo son internamente
reversibles.
3. El proceso de combustión es sustituido por un proceso de adición de
calor desde una fuente externa.

4. El proceso de escape es sustituido por un proceso de rechazo de calor

que regresa al fluido de trabajo a su estado inicial.
Para simplificar aún más el análisis, con
frecuencia se emplea la suposición de que el
aire tiene calores específicos constantes cuyos
valores se determinan a temperatura ambiente
(25 °C o 77 °F). Cuando se utiliza esta
suposición, las del aire estándar son llamadas
suposiciones de aire estándar frío.
Un ciclo para el cual las suposiciones de aire estándar son
aplicables se conoce como un ciclo de aire estándar. Las
suposiciones de aire estándar previamente establecidas
permiten simplificar de modo considerable el análisis sin
apartarse de manera significativa de los ciclos reales. Este
modelo simplificado permite estudiar de manera cualitativa la
influencia de los parámetros principales en el desempeño de
las máquinas reales
 CICLO DE OTTO
El ciclo de Otto es el ciclo ideal para las máquinas reciprocantes de
encendido por chispa. Estas máquinas son llamadas máquinas de
combustión interna de cuatro tiempos.
El análisis termodinámico puede simplificarse de manera significativa si
se utilizan las suposiciones de aire estándar, ya que el ciclo que resulta y
es parecido a las condiciones de operación reales es el ciclo de Otto
ideal, el cual se compone de cuatro procesos reversibles internamente:
1-2 Compresión isentrópica
2-3 Adición de calor a volumen constante
3-4 Expansión isentrópica
4-1 Rechazo de calor a volumen constante
el balance de energía para cualquiera de los procesos se expresa, por unidad de
masa, como

No hay trabajo involucrado durante los dos procesos de transferencia de calor

porque ambos toman lugar a volumen constante. Por lo tanto, la transferencia de
calor hacia y desde el fluido de trabajo puede expresarse como
la eficiencia térmica del ciclo de Otto ideal supuesto para el aire estándar frío es:

Los procesos 1-2 y 3-4 son isentrópicos, y v2 v3 y v4 v1. Por lo tanto,

Sustituyendo estas ecuaciones en la relación de la eficiencia térmica y
simplificando, se obtiene:
La relación de compresión de un ciclo de Otto de aire estándar es 9.5.
Antes del proceso de compresión isentrópica, el aire está a 100 kPa, 35
°C y 600 cm3. La temperatura al final del proceso de expansión
isentrópica es de 800 K. Usando valores de calores específicos a
temperatura ambiente, determine
a) la temperatura más alta y la presión más alta en el ciclo; b) la cantidad
de calor transferido al fluido de trabajo, en kJ; c) la eficiencia térmica, y
d) la presión media efectiva.
a) la temperatura más alta y la presión más alta en el ciclo
1-2 Compresión isentrópica
3-4 Expansión isentrópica
2-3 Adición de calor a volumen constante

b) la cantidad de calor transferido al fluido de trabajo, en kJ

4-1 Rechazo de calor a volumen constante
c) la eficiencia térmica
d) la presión media efectiva.
Como dijo mi ex:
TERMINAMOS
CICLOS DE
POTENCIA DE UN
GAS
Hernández Rojas Ivett Hatziry
Maya Anaya Ricardo

Según san cengel

• La termodinámica se aplica en la producción de potencia y refrigeración mediante
sistemas que se desarrollan en un ciclo termodinámico.
• Los ciclos de potencia se encuentran en sistemas o dispositivos que se utilizan para
producir una salida neta de potencia tales como son los motores o las maquinas
térmicas.
• Dependiendo de la fase de un ciclo de trabajo se clasifican como ciclo de gas o de
vapor.
Ciclos de un gas
• En los ciclos de gas, el fluido de trabajo permanece en la fase gaseosa durante todo el
ciclo

Ciclos termodinámicos
Se clasifican en ciclos cerrados y abiertos:

Ciclos cerrados: El fluido de trabajo vuelve al estado inicial del ciclo y se recircula

Ciclos abiertos: El fluido de trabajo se renueva al final de cada ciclo en vez de recircularse
• En los ciclos de potencia de gas, el fluido de trabajo permanece como gas durante todo el ciclo.
Los motores de encendido por chispa, los motores Diesel y las turbinas de gas convencionales
son ejemplos comunes de dispositivos que operan en un ciclo de gas

• Debido a este proceso de combustión la composición del fluido de trabajo cambia durante el
curso del ciclo de aire y combustible a productos de la combustión. Sin embargo, si se considera
que en el aire predomina el nitrógeno, el cual difícilmente participa en reacciones químicas en la
cámara de combustión, todo el tiempo el fluido de trabajo se parece mucho al aire.
 Consideraciones básicas para analizar un
ciclo de potencia
• Cuando a un ciclo real se le eliminan todas las imperfecciones que impiden su análisis
(vibraciones, fricción, falta de tiempo, etc.) como son las complejidades internas y las
irreversibilidades, se consigue un ciclo que se asemeje a lo real pero que esta formado en sus
totalidad por procesos internamente reversibles
Esto permite que el estudio analítico sea factible manteniendo estas complejidades a nivel
manejable.
A esto lo conocemos como ciclo ideal
• Las idealizaciones y simplificaciones empleadas comúnmente en el análisis de los ciclos de
potencia, pueden resumirse del siguiente modo:
1. El ciclo no implica ninguna fricción. Por lo tanto, el fluido de trabajo no experimenta ninguna
caída de presión cuando fluye en tuberías o dispositivos como los intercambiadores de calor.
2. Todos los procesos de expansión y compresión ocurren en la forma de cuasiequilibrio*.
3. Las tuberías que conectan a los diferentes componentes de un sistema están muy bien aisladas y
la transferencia de calor a través de ellas es insignificante.

Es aquel en el que la desviación del equilibrio termodinámico es infinitesimal y todos los estados
por los que pasa el sistema durante un proceso cuasiequilibrio pueden considerarse como estados
en equilibrio.
Ignorar los cambios en las energías cinética y potencial del fluido de trabajo es
otra simplificación comúnmente empleada en el análisis de ciclos de potencia.
Ésta es una suposición posible de relacionar porque en dispositivos que
incluyen trabajo de eje, como turbinas, compresores y bombas, los términos de
las energías cinética y potencial son usualmente muy pequeños respecto de los
otros términos en la ecuación de la energía.
CICLO DE • SANCHEZ VARGAS
DANIELA

CARNOR • ZUÑIGA ROMERO ANA

LILIA
DEFINICION
• Es un ciclo termodinámico que produce trabajo neto
sobre el exterior al tomar calor de una fuente caliente y
luego ceder calor a una fuente fría

3/9/20XX Título de la presentación 2

Maquina térmica de Carnot
• La máquina de Carnot es un modelo cíclico ideal en el que se usa calor para
hacer un trabajo. El sistema puede entenderse como un pistón que se desplaza
dentro de un cilindro comprimiendo un gas.
• Funciona como un motor en el cual se maximiza el rendimiento mediante la
variación de procesos isotérmicos y adiabáticos, alternando las fases de
expansión y comprensión de un gas ideal.

3/9/20XX Título de la presentación 3

 Procesos:
• Tienen 4 procesos 2 de expansión y 2 de compresión
• (isotérmica = temperatura constante)
• (reversible= no existe fricción en la maquina ósea que es ideal)
• (adiabática = no hay intercambio de calor con los alrededores)
• (adiabática reversible= la entropía es constante)

3/9/20XX Título de la presentación 4

Expansión isotérmica A-B
Las premisas de esta fase son las siguientes:
• Volumen del gas: va del volumen mínimo
a un volumen medio.
• Temperatura de la máquina: temperatura
constante T1, valor elevado (T1 > T2).
• Presión de la máquina: desciende de P1 a
P2

Ya que la temperatura se mantiene

constante durante este proceso, la energía
interna del gas no cambia, y todo el calor
absorbido por el gas es transformado
efectivamente en trabajo. Así:

3/9/20XX Título de la presentación 5

Expansión adiabática B-C
• Volumen del gas: va del volumen medio a
un volumen máximo.
• Temperatura de la máquina: desciende
de T1 a T2.
• Presión de la máquina: presión constante
P2.

En este caso, el trabajo realizado proviene de

la energía interna del gas y su valor es
negativo porque la energía disminuye
durante este proceso.
(∆Ub→c: Variación de energía interna del gas
ideal entre los puntos b y c )

3/9/20XX Título de la presentación 6

 Compresión isotérmica C-D
• Volumen del gas: va del volumen
máximo a un volumen intermedio.
• Temperatura de la máquina:
temperatura constante T2, valor
reducido (T2 < T1).
• Presión de la máquina: aumenta de
P2 a P1.
Análogo a la expansión isotérmica, el
trabajo realizado es igual al calor del
sistema. Así:

3/9/20XX Título de la presentación 7

Compresión adiabática D-A
• Volumen del gas: va de un volumen
intermedio a un volumen mínimo.
• Temperatura de la máquina: aumenta
de T2 a T1.
• Presión de la máquina: presión
constante P1.
El gas vuelve a las condiciones iniciales de
temperatura (T1) y a su volumen (mínimo).
Una vez más, el trabajo realizado proviene
de la energía interna del gas, por lo que
se tiene que:
(∆Ub→c: Variación de energía interna del
gas ideal entre los puntos b y c )

3/9/20XX Título de la presentación 8

 Ejercicio 1
En un ciclo de Carnot se extraen 2 KJ del reservorio caliente a 500K y se cede calor
al reservorio frio de 300K.Hallla: El trabajo realizado, el calor expulsado y la
eficiencia del ciclo
𝑊 𝑄𝑓 𝑇𝑓
𝑒= =1− =1−
𝑄𝑐 𝑄𝑐 𝑇𝑐
Diagrama: Sust
Tc= 500K 300 𝐾
𝑒 =1− = 0.4
500 𝐾
Qc= 2 KJ
W=e*Qc
eficiencia= ¿? Sust
Wn= ¿? W=0.4*2000J= 800J

𝑄𝑓 𝑇𝑓
Qf= ¿? =
𝑄𝑐 𝑇𝑐
Despejando Qf
Tf= 300K 𝑇𝑓
𝑄𝑓 = (𝑄𝑐)
𝑇𝑐
300𝐾
𝑄𝑓 = 2000𝐽 = −1200𝐽
500𝐾
3/9/20XX Título de la presentación 9
 Ejercicio 2
En un ciclo de Carnot se realizan 25KJ de trabajo por cada ciclo con una
eficiencia del 60%.Hallar: El calor extraído por ciclo y la temperatura de la fuente
sabiendo que el calor es expulsado a un reservorio de 20°C
𝑊
𝑒=
𝑄𝑐
Diagrama: Despejando Qc
Tc= ¿? 𝑊 25 𝐾𝐽
𝑄𝑐 = = = 41.6𝐾𝐽
𝑒 0.6
Qc= ¿? 𝑇𝑓
𝑒 =1−
eficiencia= 60% 𝑇𝑐
Wn= 2KJ Despejando Tc
𝑇𝑓 20 + 273 𝐾
𝑇𝑐 = = = 732.5𝐾
1−𝑒 1 − 0.6
De °K a °C
Tc= (732.5 − 273) °C= 459.5 °C
Tf= de 20°C

3/9/20XX Título de la presentación 10

EL REFRIGERADOR DE CARNOT Y LA BOMBA DE CALOR .
UN REFRIGERADOR O BOMBA DE CALOR QUE TRABAJA EN CICLO INVERSO SE LLAMA
REFRIGERADOR O BOMBA DE CALOR DE CARNOT.
EL COEFICIENTE DE DESEMPEÑO DE CUALQUIERA DE ESTOS SISTEMAS, REVERSIBLES O IRREVERSIBLES
SE EXPRESA MEDIANTE LAS SIGUIENTES ECUACIONES.

1
𝐶𝑂𝑃𝑅 =
𝑄𝐻/ 𝑄𝐿 − 1

1
𝐶𝑂𝑃𝑅 =
1 − 𝑄𝐿 /𝑄𝐻

DONDE:
𝑄𝐿 =ES LA CANTIDAD DE CALOR ABSORBIDO DEL MEDIO DE BAJA TEMPERATURA.
𝑄𝐻 =ES LA CANTIDAD DE CALOR RECHAZADO HACIA EL MEDIO DE TEMPERATURA ALTA. 11
 Los COP de refrigeradores y bombas de calor
reversibles se determinan al sustituir las razones de
transferencia de calor por los cocientes de
temperaturas absolutas.

1
𝐶𝑂𝑃𝑅𝐸𝑉 =
𝑇𝐻/ 𝑇𝐿 − 1

Estos son los coeficientes de desempeño mas altos

que puede tener un refrigerador o bomba de calor
que opera entre 𝑇𝐻− 𝑇𝐿
PROBLEMA 1.

Un ciclo de Carnot de refrigeración se lleva a cabo en un sistema cerrado en la región de mezcla de

liquido y vapor saturado, usando 0.8 kg de refrigerante . Las temperaturas máximas y mínimas son 20
& -8 °C .Se sabe que el refrigerante es liquido saturado al final del proceso de rechazo de calor, y el
trabajo neto de entrada al ciclo de 15Kj.determine la cantidad de enfiamiento a partir del
coeficiente de desempeño

1 1
𝐶𝑂𝑃𝑅 = = = 9.464
𝑇𝐻/ 𝑇𝐿 − 1 (20 + 273𝐾)(−8 + 273𝐾) − 1

La cantidad de enfriamiento se determina, a partir de la definición del coeficiente de

desempeño, como

𝑄𝐿 = 𝐶𝑂𝑃𝑅 x 𝑊𝑒𝑛𝑡𝑟𝑎𝑑𝑎 = 9.464 15𝐾𝑗 = 142𝐾𝑗

 PROBLEMA 2.

Se utilizará una bomba de calor para calentar una casa durante el invierno la casa se mantiene a 20
°C todo el tiempo y se estima que pierde un calor a razón de 135000 km sobre hora cuando la
temperatura del exterior desciende a -2 °C determine la potencia mínima requerida para impulsar
esta bomba de calor .

1 1
𝐶𝑂𝑃𝑅 = =
1 − 𝑇𝐿/ 𝑇𝐻 1 − (−2 + 273𝐾)(21 + 273𝐾)

𝑄𝐿 = 𝐶𝑂𝑃𝑅 x 𝑊𝑒𝑛𝑡𝑟𝑎𝑑𝑎

𝑄
𝑊𝑛𝑒𝑡𝑜,𝑒𝑛𝑡𝑟𝑎𝑑𝑎 =𝐶𝑂𝑃𝐿
𝑅

3/9/20XX Título de la presentación 14
