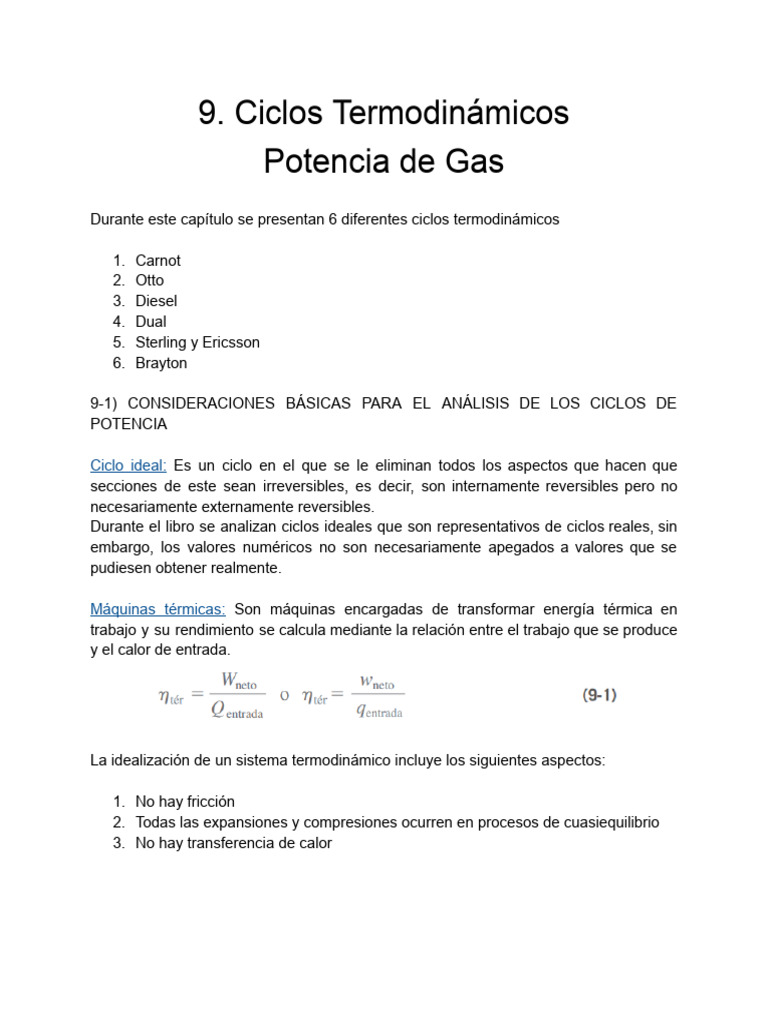

9.
Ciclos Termodinámicos
Potencia de Gas
Durante este capítulo se presentan 6 diferentes ciclos termodinámicos
1. Carnot
2. Otto
3. Diesel
4. Dual
5. Sterling y Ericsson
6. Brayton
9-1) CONSIDERACIONES BÁSICAS PARA EL ANÁLISIS DE LOS CICLOS DE
POTENCIA
Ciclo ideal: Es un ciclo en el que se le eliminan todos los aspectos que hacen que
secciones de este sean irreversibles, es decir, son internamente reversibles pero no
necesariamente externamente reversibles.
Durante el libro se analizan ciclos ideales que son representativos de ciclos reales, sin
embargo, los valores numéricos no son necesariamente apegados a valores que se
pudiesen obtener realmente.
Máquinas térmicas: Son máquinas encargadas de transformar energía térmica en
trabajo y su rendimiento se calcula mediante la relación entre el trabajo que se produce
y el calor de entrada.
La idealización de un sistema termodinámico incluye los siguientes aspectos:
1. No hay fricción
2. Todas las expansiones y compresiones ocurren en procesos de cuasiequilibrio
3. No hay transferencia de calor
9-2) CICLO DE CARNOT
Ciclo de Carnot: Es una forma idealizada que se utiliza como punto de comparación
para otros ciclos evaluar la eficiencia que tienen, ya que ninguno es más eficiente que
el ciclo de Carnot.
Este se compone de cuatro fases:
1-2 Ganancia de calor isotérmica
2-3 Expansión isentrópica
3-4 Rechazo de calor isotérmico
4-1 Compresión isentrópica
9-4) BREVE PANORAMA DE LAS MÁQUINAS RECIPROCANTES
Una máquina reciprocante no es más que un cilindro émbolo que se mueve
comprimiendo un gas para provocar su salida a alta presión.
Definiciones relacionadas:
● Punto Muerto Superior (PMS): Es el punto en el que se forma la menor cantidad
de volumen de gas.
● Punto Muerto Inferior (PMI): Es el punto en el que se forma la mayor cantidad de
volumen de gas.
● Carrera: Distancia entre el PMS y el PMI.
● Calibre: Es el diámetro del pistón.
● Volumen de Espacio Libre: Es el volumen formado cuando se llega al PMS.
● Volumen de Desplazamiento: Es el volumen formado cuando se llega al PMI.
● Relación de Compresión (r): Es la relación entre el Volumen de Desplazamiento
y el Volumen de Espacio Libre.
● Presión Media Efectiva: Es una presión ficticia que si se aplicara sobre el émbolo
durante la carrera, entonces produciría la misma cantidad de trabajo que en el
ciclo real.
9-5) CICLO DE OTTO: EL CICLO IDEAL PARA LAS MÁQUINAS DE ENCENDIDO
POR CHISPA
Ciclo de Otto ideal: Este ciclo se compone de cuatro etapas distintas
1-2 Compresión isentrópica
2-3 Ganancia de calor a volumen constante
3-4 Expansión isentrópica
4-1 Rechazo de calor a volumen constante
Fórmulas relacionadas
Ciclo de Otto real: La aplicación real a un ciclo como este es en un motor de encendido
por chispa (ECH) de cuatro tiempos o de dos tiempos, el ejemplo más común de estos
motores son los de gasolina.
Analizando la ecuación 9-8 y 9-9 se puede llegar a la conclusión que para mejorar la
eficiencia del Ciclo de Otto se busca tener relaciones de compresión más altas, así
como relaciones de calor específico más altos.
9-6) CICLO DIESEL: EL CICLO IDEAL PARA LAS MÁQUINAS DE ENCENDIDO POR
COMPRESIÓN
Para este tipo de motores, a diferencia de los de gasolina, el encendido se da porque
los gases, dentro del cilindro, se comprimen hasta que alcanzan una temperatura
mayor a la temperatura de ignición. Esto hace que se pueda eliminar del sistema las
bujías y el carburador.
Dentro de las ventajas de los motores Diesel, se encuentra que al eliminar los
requerimientos de los motores de gasolina estos aumentan su eficiencia. Ya que no se
debe tener en cuenta la autoignición, se pueden tener relaciones de compresión más
altas y pueden utilizar un combustible menos refinado.
Etapas del ciclo Diesel:
1-2 Compresión isentrópica
2-3 Adición de calor a presión constante
3-4 Expansión isentrópica
4-1 Rechazo de calor a presión constante
Fórmulas relacionadas
Relación de corte de admisión: Es la relación entre los volúmenes entre las etapas
antes y después de la combustión.
*Cuando se opera a la misma relación de compresión la eficiencia de los ciclos de Otto
es mayor a la de los Diesel, sin embargo, dado que estos últimos pueden operar a
relaciones de compresión mayores entonces pueden ser mucho más eficientes que los
de gasolina y producir combustiones más completas.*
*Solamente se comprime aire durante la carrera de compresión, eliminando la
posibilidad de autoignición*
Ciclo dual: Este ciclo comprende una combinación del ciclo Otto y Diesel. Avanzada la
etapa de compresión el combustible empieza su ignición a volumen constante, sin
embargo, una vez el pistón comienza a bajar se da una expansión a volumen constante
hasta la mitad de su recorrido. Esta es una representación más realista del ciclo Diesel.
9-7) CICLOS STIRLING Y ERICSSON
Los ciclos de Stirling y Ericsson son similares al ciclo de Carnot, estos difieren en que
en lugar de darse una transferencia de calor isentrópica, se da una transferencia de
calor a volumen constante en el caso del de Stirling, y una a presión constante en el
caso del de Ericsson. También, se utiliza un regenerador, que es un dispositivo al que
se transfiere calor en una etapa del ciclo y del que se obtiene calor en otra etapa.
*Debido al regenerador, los ciclos de Stirling y Ericsson son considerados motores de
combustión externa.*
Fórmulas relacionadas
9-8) CICLO DE BRAYTON
Este es el ciclo ideal para ciclos de turbinas de gas, ya que comprende la adición de
calor por un medio externo y los cambios de presión que son característicos de este
tipo de motores.
Los procesos de este ciclo son:
1-2) Compresión isentrópica
2-3) Adición de calor a presión constante
3-4) Expansión isentrópica
4-1) Rechazo de calor a presión constante
Fórmulas relacionadas
9-9) CICLO BRAYTON CON REGENERACIÓN
Un regenerador no es más que un intercambiador de calor que se utiliza para
precalentar los gases cuando están en el compresor utilizando las altas temperaturas a
las que estos salen de la turbina.
Este proceso solo funciona cuando la diferencia de temperaturas es significativa y
cuando las relaciones de presión son muy altas. De otra forma, el calor fluirá en
dirección inversa.
La temperatura más alta que se encuentra en un regenerador es T4 en la Figura 9-39,
mientras que los gases abandonan el regenerador con una temperatura menor a T5.
Fórmulas relacionadas
La medida en la que un regenerador se acerca a un regenerador ideal se llama eficacia
y se calcula como:
Cuando se utilizan las suposiciones de aire estándar la efectividad se reduce a:
Bajo las suposiciones de aire estándar la efectividad térmica de un ciclo de Brayton con
regenerador es:
9-10) CICLO BRAYTON CON INTERENFRIAMIENTO, RECALENTAMIENTO Y
REGENERACIÓN
Conociendo que si se realizan etapas de compresión con interenfriamiento se
disminuye el trabajo requerido y que con expansión con recalentamiento se puede
aumentar el trabajo producido, durante esta modificación del ciclo de Brayton se utilizan
interenfriadores, recalentadores y regeneradores, para mejorar la efectividad del ciclo.
La entrada de trabajo en un compresor de dos etapas se minimiza cuando se
mantienen las presiones iguales en la entrada y salida de cada etapa, es por eso que:
10. Ciclos Termodinámicos
Potencia de Vapor
Durante este capítulo se presentan 6 diferentes ciclos termodinámicos:
1. Carnot
2. Rankine
2.1. Con recalentamiento
2.2. Con regeneración
2.3. Cogeneración
2.4. Ciclos binarios
3. Ciclos Combinados
10-1) EL CICLO DE VAPOR DE CARNOT
Como se mencionó anteriormente este es el ciclo ideal para motores que funcionan
entre límites de temperatura. Para el caso de los ciclos de vapor, este comprende
cuatro procesos
1-2) Ganancia de calor isotérmico
2-3) Expansión isentrópica
3-4) Pérdida de calor isotérmica
4-1) Compresión isentrópica
Este ciclo no es viable en situaciones reales ya que posee varias dificultades dentro de
las que se encuentran:
1. El proceso de ganancia y pérdida de calor de forma isotérmica se puede lograr
por medio de calderas y condensadores. Sin embargo, esto limita la temperatura
máxima (a 374 °C en el caso del agua), lo que hace que la eficiencia disminuya.
2. Para la expansión isentrópica se puede utilizar una turbina, la dificultad se
presenta cuando la calidad del vapor disminuye por la cantidad de humedad que
este posee. La humedad produce cavitación.
3. La compresión isentrópica se puede lograr por medio de un compresor, pero no
es sencillo diseñar uno que pueda controlar las dos fases. Además, la
condensación no es fácil de lograr de forma tan precisa.
10-2) CICLO RANKINE: EL CICLO IDEAL PARA LOS CICLOS DE POTENCIA DE
VAPOR
Una forma de mejorar el ciclo de Carnot y eliminar ciertos detalles que son imprácticos,
es sobrecalentar el vapor y condensarlo por completo.
Realizando las modificaciones se obtiene el ciclo Rankine, el cuál se compone,
también, de cuatro procesos:
1-2) Compresión isentrópica
2-3) Ganancia de calor isotérmica
3-4) Expansión isentrópica
4-1) Pérdida de calor isotérmica
*Este es el ciclo ideal para centrales eléctricas de vapor*
Fórmulas relacionadas
La eficiencia de conversión en las centrales eléctricas a menudo se calcula con la Tasa
Térmica
10-3) DESVIACIÓN DE LOS CICLOS DE POTENCIA DE VAPOR REALES
RESPECTO DE LOS IDEALIZADOS
Los ciclos reales se diferencian de los ideales cuando se tienen en cuenta pérdidas
como, por ejemplo, la fricción dentro de la caldera o los tubos de conexión. Además,
también se pierde energía en forma de calor debido a la transferencia de este.
Para evitar estas pérdidas se debe utilizar bombas más grandes que las del ciclo ideal
y provocar mayor presión. También, debe tomarse en cuenta la cavitación.
Fórmulas relacionadas
10-4) ¿CÓMO INCREMENTAR LA EFICIENCIA DEL CICLO RANKINE?
Para incrementar la eficiencia del ciclo es necesario, en términos generales, cumplir
con dos aspectos: 1-Disminuir la pérdida de calor, o 2-Aumentar la ganancia de calor.
Para lograr estos objetivos se pueden realizar varios procesos como:
1) Disminuir la presión a la que actúa el condensador
2) Sobrecalentar el vapor
3) Aumentar la presión a la que actúa la caldera
10-5) EL CICLO RANKINE IDEAL CON RECALENTAMIENTO
El recalentamiento se hace de forma que una vez se haya movido la turbina de alta
presión, este vapor se introduce nuevamente en la caldera para sobrecalentarlo, una
vez hecho esto se lleva el mismo vapor a una turbina de baja presión y se reinicia el
ciclo cuando se pasa por el condensador. El objetivo de esta modificación es hacer que
se disminuya la humedad del vapor, es decir, una solución para que se pueda aumentar
la presión en la caldera sin el problema del aumento de humedad.
Este recalentamiento se puede realizar en varias etapas, sin embargo, más de dos
recalentamientos no es práctico a menos de que sea una central que posea presión
supercrítica (P > 22.06 MPa).
10-6) EL CICLO RANKINE IDEAL REGENERATIVO
Una forma de mejorar la eficiencia del ciclo Rankine es la transferencia de calor al agua
de alimentación, esto puede realizarse de diferentes formas como:
A) Calentadores abiertos de agua de alimentación
Esto se logra tomando vapor de la turbina para mezclarlo con el agua de
alimentación antes de que esta llegue a la caldera. Esto eleva la temperatura del
agua y, por ende, mejora la eficiencia del ciclo.
Fórmulas relacionadas
B) Calentadores cerrados de agua de alimentación
Estos funcionan de forma similar a los abiertos, sin embargo, no hay una mezcla
de agua. De forma contraria, se utiliza una red de tuberías similar a un
intercambiador de calor para la transferencia de calor.
10-8) COGENERACIÓN
La cogeneración pretende que el calor que se pierde durante el ciclo, se utilice como
calor de proceso en el mismo. Esto, de forma teórica, produce un aprovechamiento del
100% del calor y de forma real, un 80% de aprovechamiento.
Fórmulas relacionadas
10-9) CICLOS DE POTENCIA COMBINADOS DE GAS Y VAPOR
Los ciclos combinados se utilizan para mejorar la eficiencia haciendo una mezcla de
ciclos de gas y vapor, el que más interesa de estos es el ciclo de turbina de gas
(Brayton) que remata con un ciclo de turbina de vapor (Rankine).
Es importante tomar en cuenta que los ciclos de turbina de gas operan a una
temperatura mucho mayor (>1425 C°) que los de vapor (620 °C), sin embargo, el
desarrollo de turbinas cuyos álabes se encuentran revestidos en materiales aislantes
(como los cerámicos) hace que puedan resistir las altas temperaturas.
Ciclos binarios
Con el objetivo de mejorar las propiedades del agua se han desarrollado algunas
técnicas lograrlo:
