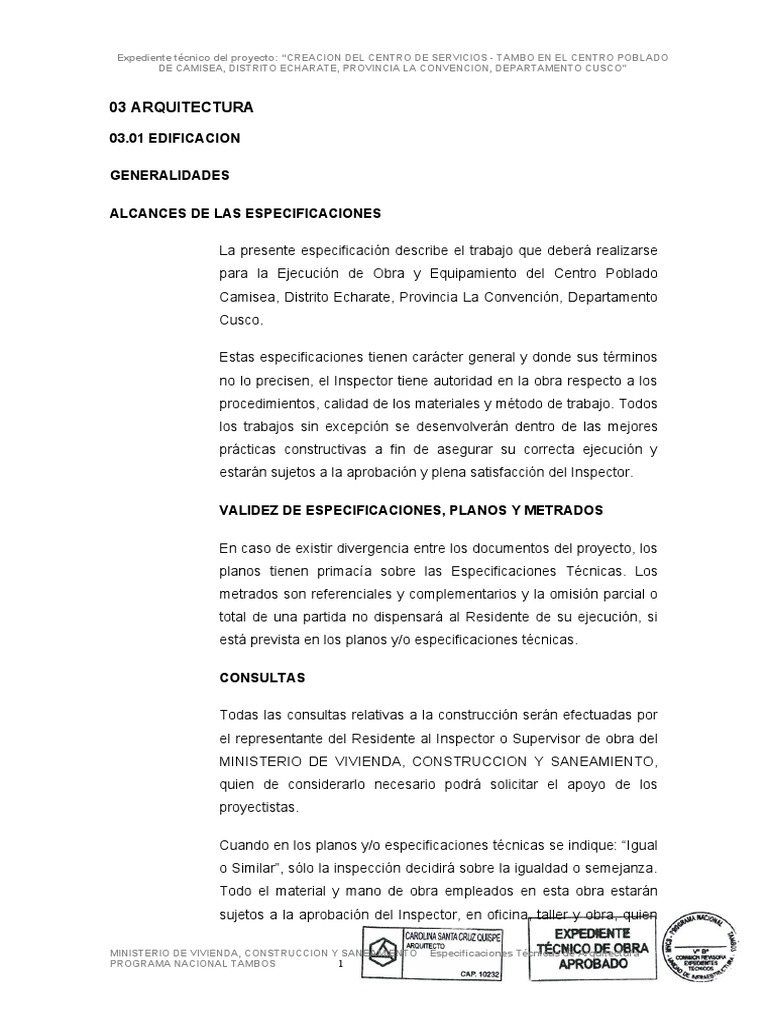

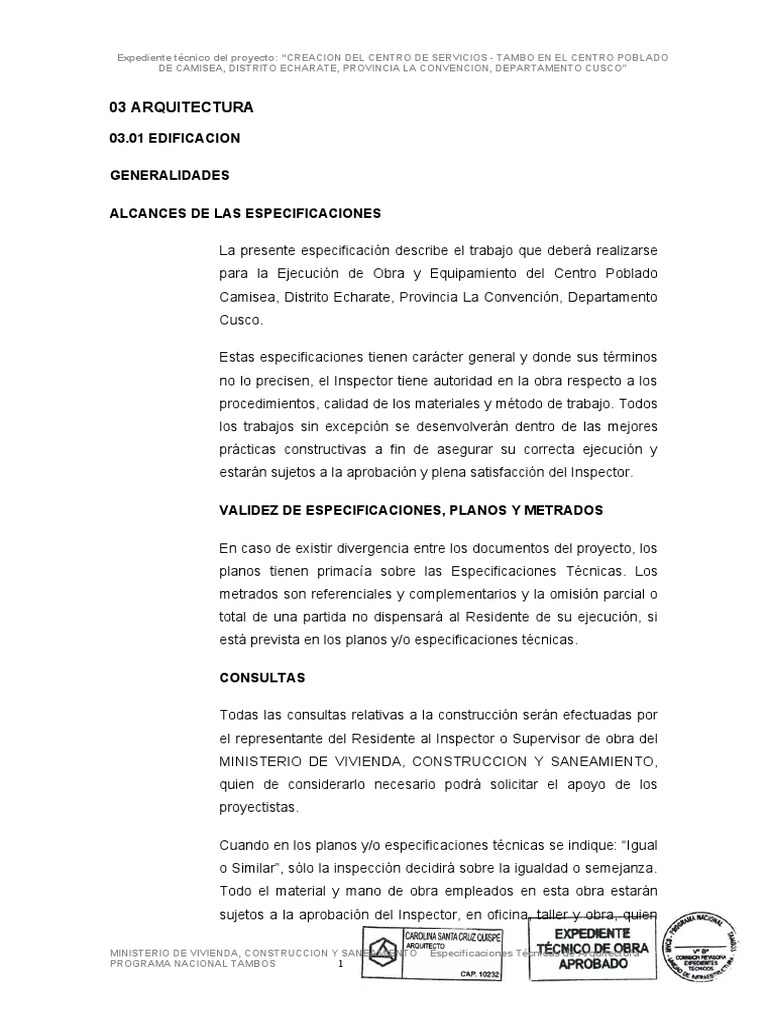

03 ARQUITECTURA
03.01 EDIFICACION
GENERALIDADES
ALCANCES DE LAS ESPECIFICACIONES
La presente especificación describe el trabajo que deberá realizarse

para la Ejecución de Obra y Equipamiento del Centro Poblado
Camisea, Distrito Echarate, Provincia La Convención, Departamento
Cusco.
Estas especificaciones tienen carácter general y donde sus términos

no lo precisen, el Inspector tiene autoridad en la obra respecto a los
procedimientos, calidad de los materiales y método de trabajo. Todos
los trabajos sin excepción se desenvolverán dentro de las mejores
prácticas constructivas a fin de asegurar su correcta ejecución y
estarán sujetos a la aprobación y plena satisfacción del Inspector.
VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS
En caso de existir divergencia entre los documentos del proyecto, los

planos tienen primacía sobre las Especificaciones Técnicas. Los
metrados son referenciales y complementarios y la omisión parcial o
total de una partida no dispensará al Residente de su ejecución, si
está prevista en los planos y/o especificaciones técnicas.
CONSULTAS
Todas las consultas relativas a la construcción serán efectuadas por

el representante del Residente al Inspector o Supervisor de obra del
MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO,
quien de considerarlo necesario podrá solicitar el apoyo de los
proyectistas.
Cuando en los planos y/o especificaciones técnicas se indique: “Igual

o Similar”, sólo la inspección decidirá sobre la igualdad o semejanza.
Todo el material y mano de obra empleados en esta obra estarán
sujetos a la aprobación del Inspector, en oficina, taller y obra, quien
MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

PROGRAMA NACIONAL TAMBOS 1
tiene además el derecho de rechazar el material y obra determinada,

que no cumpla con lo indicado en los planos y /o Especificaciones
Técnicas, debiendo ser satisfactoriamente corregidos sin cargo para
el propietario.
MATERIALES
Todos los materiales que se empleen en los trabajos de construcción

serán nuevos y de primera calidad. Los materiales que vinieran
envasados, deberán entrar en la obra en sus recipientes originales
intactos y debidamente sellados.
El ensayo de materiales, pruebas, así como los muestreos se

llevaran a cabo por cuenta del Residente, en la forma que se
especifiquen y cuantas veces lo solicite oportunamente la Inspección
de Obra, para lo cual el Residente deberá suministrar las facilidades
razonables, mano de obra y materiales adecuados.
Además, el Residente tomará especial previsión en lo referente al

aprovisionamiento de materiales nacionales o importados, sus
dificultades no podrán excusarlo del incumplimiento de su
programación, ni se admitirán cambios en las especificaciones por
este motivo. Todos serán de primera calidad y de conformidad con
las especificaciones técnicas de éstos.
El almacenamiento de los materiales debe hacerse de tal manera

que este proceso no desmejore las propiedades de éstos,
ubicándolas en lugares adecuados, tanto para su Protección, como
para su despacho.
El Inspector está autorizado a rechazar el empleo de materiales,

pruebas, análisis o ensayos que no cumplan con las normas
mencionadas o con las especificaciones técnicas.
Cuando exista duda sobre la calidad, características o propiedades

de algún material, el Inspector podrá solicitar muestras, análisis,
pruebas o ensayos del material que crea conveniente, el que previa

aprobación podrá usarse en la obra. El costo de estos análisis,

pruebas o ensayos serán por cuenta del Residente.
PROGRAMACIÓN DE LOS TRABAJOS
El Residente, de acuerdo al estudio de los planos y documentos del

proyecto programará su trabajo de obra en forma tal que su avance
sea sistemático y pueda lograr su terminación en forma ordenada,
armónica y en el tiempo previsto.
Si existiera incompatibilidad en los planos de las diferentes

especialidades, el Residente deberá hacer de conocimiento por
escrito al Inspector, con la debida anticipación y éste deberá resolver
sobre el particular a la brevedad.
Se cumplirá con todas las recomendaciones de seguridad, siendo el

Residente el responsable de cualquier daño material o personal que
ocasione la ejecución de la obra.
1. Supervisor de Obra
EL MINISTERIO DE VIVIENDA, CONSTRUCCION Y

SANEAMIENTO designara a un Ingeniero o Arquitecto de amplia
experiencia en obras institucionales, profesionalmente calificado,
quien lo representará en obra, el cual velará por el cumplimiento de
una buena práctica de los procesos constructivos, reglamentos y
correcta aplicación de las normas establecidas.
2. Personal de Obra
El Residente de la obra deberá presentar al Supervisor de Obra la

relación de personal, incluyendo al Residente. La Supervisión podrá
solicitar la exclusión de los trabajadores que a su juicio o en el
transcurso de la obras demuestren ineptitud con el o los encargos
encomendados.
Lo anteriormente descrito no será causa de ampliación de plazo de

ejecución de la obra.
3. Equipo de Obra

El equipo a utilizar en la obra, estará en proporción a la magnitud de

Los trabajos de construcción y debe ser el suficiente para que la obra
no sufra retrasos en su ejecución.
Comprende la maquinaria ligera necesaria para la obra, así como el

equipo auxiliar (andamios, etc.).
4. Proyecto
En caso de discrepancia en dimensiones en el proyecto, deben
respetarse las dimensiones dadas en el proyecto de Arquitectura.
5. Instalaciones Provisionales
El Residente deberá ejecutar dentro de los límites del terreno las
instalaciones provisionales los cuales estarán destinados al
almacenamiento de materiales, servicios higiénicos, vestuarios,
guardianía y oficinas para la supervisión e ingeniero residente.
Los costos que demanden el uso de estos servicios de agua y luz

deberán ser abonados por el Residentes.
LIMPIEZA FINAL
Al terminar los trabajos y antes de entregar la obra, el Residente

procederá a la demolición de las obras provisionales, en el caso que
el propietario se lo solicite, eliminando cualquier área deteriorada por
él, dejándola limpia y conforme a los planos.
ENTREGA DE LA OBRA
Al terminar la obra, el Residente hará entrega de la misma al
MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO,
quien designará una Comisión de Recepción para tal efecto.
Previamente, la inspección hará una revisión final de todos los
componentes del proyecto y establecerá su conformidad, haciéndola
conocer por escrito al MINISTERIO DE VIVIENDA,
CONSTRUCCION Y SANEAMIENTO. Se levantará un acta donde se
establezca la conformidad con la obra o se establezcan los Defectos
observados.

03.01.01 MUROS Y TABIQUES DE ALBAÑILERIA

Generalidades
Las presentes especificaciones se complementan con las Normas de

diseño Sismo resistentes del Reglamento Nacional de Edificaciones y
Norma de Albañilería E-070 vigentes.
Materiales
Ladrillo
En General el ladrillo será de arcilla cocida tipo IV (King Kong de 18
huecos hecho a máquina) de dimensiones 13cmx23cmx9cm, con
resistencia a la compresión de la unidad f´b=130 kg/cm2., se
empleará para el asentado mortero P1 (cemento: arena 1:4), la
resistencia a la compresión de la albañilería será f’m = 45 Kg/cm2, el
Supervisor debe aprobar las muestras de ladrillo presentadas así
como solicitar el certificado de las características del ladrillo,
debiendo rechazar el ladrillo que no presente buena cocción,
medidas variables, porosos, con presencia de salitre, etc.
No se deberá permitir el picado del ladrillo colocado pues generaría

fisuras, las tuberías a colocarse deberán seguir las recomendaciones
del Reglamento Nacional de Edificaciones Albañilería y norma E-070.
Los muros de ladrillo serán asentados en aparejos de soga o cabeza,

según indiquen los planos.
Mortero
Se empleará para su asentado mortero, cemento-arena gruesa en
proporción 1:5 con adición máxima de agua que dé una mezcla
trabajable y sin segregación de los constituyentes, con un espesor
mínimo de junta de 1 cm. y no más de dos veces la tolerancia
dimensional en la altura de la unidad de albañilería más 4 mm., para
ladrillo tipo IV 4% de la altura o 1.2 cm.
Cemento
Se empleará Cemento Portland tipo I, con presentación en bolsas de
42.5 kg. De peso, en buen estado; el lugar para almacenar este
material deberá estar protegido, de forma preferente aislado del

terreno natural con el objeto de evitar la humedad que perjudica

notablemente sus componentes.
Deberá apilarse en rumas de no más de 10 bolsas lo que facilita su

control y fácil manejo. Se irá usando el cemento en el orden de
llegada a la obra. Las bolsas deberán ser recepcionadas con sus
coberturas sanas, no se aceptarán bolsas que lleguen rotas y las que
presentan endurecimiento en su superficie.
El vaciado de vigas y columnas se hará luego de haber encimado los
muros de ladrillo, no se permitirá el uso de ladrillo pandereta.
Agregado
El agregado será arena natural, libre de materia orgánica que deberá
satisfacer la siguiente granulometría:
MALLA % QUE PASA
N° 4 100
N° 8 95 - 100
N° 100 25 máximo
N° 200 10 máximo
Módulo de 1.6 a 2.5

fineza de
Agua
El agua será bebible, limpia, libre de sustancias deletéreas, ácidos,
álcalis y materia orgánica.
Procedimiento constructivo
Para la colocación de los muros de ladrillo, se tendrán en cuenta las
siguientes indicaciones:
 Antes de proceder al asentado, los ladrillos tipo IV (KK. 18
huecos hecho a máquina), deberán ser humedecidos con agua

mediante la inmersión en agua inmediatamente antes del asentado,

para que queden bien embebidos y no absorban el agua del mortero.
 No se permitirá agua vertida sobre el ladrillo puesto en la hilada
en el momento de su asentado.
 El mortero Cemento: arena 1:5, será preparado sólo en la
cantidad adecuada para el uso de una hora, no permitiéndose el
empleo de mortero de mezclado. Los materiales tendrán las
características indicadas en esta sección.
 Con anterioridad al asentado masivo del ladrillo, se emplantillará
cuidadosamente la primera hilada de forma de obtener la completa
horizontalidad de su cara superior, comprobar su alineamiento con
respecto a los ejes de construcción, la perpendicularidad de los
encuentros de muros y establecer una separación uniforme entre
ladrillos.
 Se colocarán los ladrillos sobre una capa completa de mortero.
 Una vez puesto el ladrillo plano sobre su sitio, se presionará
ligeramente para que el mortero tienda a llenar la junta vertical y
garantice el contacto con toda la cara plana inferior del ladrillo. Puede
golpearse ligeramente en su centro pero no se colocará encima
ningún peso.
 Se llenará con mortero el resto de la junta vertical que no haya
sido cubierta y se distribuirá una capa de mortero C:A 1:5, por otra de
ladrillos, alternando las juntas verticales para lograr un buen amarre,
las juntas horizontales y verticales deberán quedar completamente
llenas de mortero.
 El espesor de las juntas deberá ser uniforme y constante.
 Los ladrillos se asentaran hasta cubrir una altura de muro
máximo de 1.20m por jornada de trabajo. Para proseguir la elevación
del muro se dejara reposar el ladrillo recientemente asentado, un
mínimo de 12 horas.
 Se colocarán mechas de alambre # 8, cada cuatro hiladas en los
encuentros con columnetas y/o columnas, estas mechas tendrán con
mínimo 0.50m de longitud; medidos desde la cara de la columna.
Tolerancias

El desalineamiento horizontal máximo admisible en el emplantillado

será de 0.5 cm. en cada 3m con un máximo de 1cm. en toda la
longitud. El desplome o desalineamiento vertical de los muros no
será mayor de 0.5 cm, por cada 3 m con un máximo de 1.5cm en
toda su altura. El espesor de las juntas de mortero tendrá una
variación máxima del 10%.
Pruebas y Ensayos
Se realizaran las pruebas y ensayos para encontrar el f´b y el f´m de
los ladrillos utilizados en obra.
Deberá construirse un mínimo de 2 prismas de albañilería, usando
las mismas condiciones que se producirán en la obra, a fin de
verificar la calidad de la albañilería. Estos prismas deberán ser
ensayados en un laboratorio calificado, siguiendo lo indicado en la
norma E-070. La resistencia a la compresión característica obtenida
de estas pruebas f’m deberá ser como mínimo igual lo indicado en
los planos de proyecto.
03.01.01.01 MUROS DE LADRILLO AMARRE SOGA KK 18 HUECOS C:A 1:5,

JUNTA 1.5 CM.
Descripción
Esta partida, comprende la ejecución de muros de ladrillo arcilla KK
18 Huecos tipo IV constituido, para la cual se acepta una dimensión
promedio, colocada de soga y se ejecutará de acuerdo a las
especificaciones anteriormente mencionadas.
Materiales
El material utilizado consistirá en una mezcla de cemento, arena y
agua con una proporción o dosificación 1:5 que garantice la
obtención de la resistencia del concreto especificada en los planos.
Se empleará las especificaciones técnicas indicadas en el título,
según sea aplicable a la presente partida.
Asimismo se colocará alambre N° 08 cada tres hiladas que irán en

las columnas en forma de L cuando sea la última columna y pasarán
la columna en caso de columna central empotrándose una longitud
de 0.50m en el muro.

Método de Ejecución
Se realizará según las especificaciones técnicas indicadas en el titulo
03.01.01
Unidad de Medida
Metro cuadrado (m2).
Método de medición
La cantidad de m2, será según lo avanzado en obra, y se medirá el
largo por el ancho lo cual deberá ser refrendado por el Supervisor.
Condiciones de Pago
El pago constituirá compensación completa por los trabajos descritos
anteriormente incluyendo mano de obra, leyes sociales, materiales,
equipos, herramientas, imprevistos y en general todo lo necesario
para completar la partida correctamente.
03.01.02 REVOQUES Y REVESTIMIENTO

03.01.02.01 TARRAJEO RAYADO PRIMARIO MEZCLA C:A 1:5
Descripción
Comprende todos aquellos revoques (tarrajeos) constituidos por una
primera capa de mortero, pudiéndose presentar su superficie en forma
rugosa o bruta y también plana, pero rayada, o solamente áspera
(comprende los “pañeteos”). En todo caso, se dejará lista para recibir
una nueva capa de revoques o enlucido (tarrajeo fino), o enchape o
revoque especial.
Se someterá continuamente a un curado de agua rociada con un

mínimo de 2 días y no es recomendable en la práctica poner sobre
esta capa de mortero cemento, otra capa sin que transcurra el período
de curación señalado, seguido por el intervalo de secamiento.
Materiales
Cemento
Se utilizará cemento Portland tipo I, el cual deberá satisfacer las
Normas ITINTEC 334-009-71 para cementos Portland del Perú y/o las
Normas ASTM C-150-99, Tipo I.

Arena
En los revoques ha de cuidarse mucho la calidad de la arena, que no
debe ser arcillosa. Será arena lavada, limpia y bien graduada;
clasificada uniformemente desde fina hasta gruesa, libre de materias
orgánicas y salitrosas. Cuando esté seca toda la arena pasará por la
criba N° 8. No más del 20% pasará por la criba N° 50 y no más del 5%
pasará por la criba N° 100.
Es de referirse que los agregados finos serán de arena de río o de

piedra molida, marmolina, cuarzo o de materiales silíceos. Los
agregados deben ser limpios, libres de sales, residuos vegetales u
otras medidas perjudiciales.
Los revoques sólo se aplicarán después de que el de asentado el muro
de ladrillo se haya secado.
El revoque que se aplique directamente al concreto no será ejecutado

hasta que la superficie de concreto haya sido debidamente limpiada y
lograda la suficiente aspereza para obtener una buena ligazón.
Se rascará, limpiará y humedecerá muy bien, previamente, las
superficies donde se vaya a aplicar inmediatamente el revoque.
El trabajo se hará con cintas de mortero pobre (1:7 arena: cemento),
corridas verticalmente a lo largo del muro, para conseguir superficies
debidamente planas.
Estarán bien aplomadas y tendrán el espesor exacto del revoque. Las
cintas deberán estar espaciadas cada metro o metro y medio, partiendo
en cada paramento lo más cerca de la esquina. Constantemente se
controlará el perfecto plomo de las cintas, empleando la plomada de
albañil.
Espesor mínimo del enfoscado (tarrajeo primario).

c.1 Sobre muros de ladrillo espesor min. = 1cm.
c.2 Sobre elementos de concreto espesor min. = 1cm.
El encofrado deberá cubrir completamente la base a que se aplica. Si

se quiere rayar en superficies, se hará esta operación antes de que el
mortero fragüe.

Para ello, se peinará con fuerza y en sentido transversal al paso de la

regla, con una paleta metálica provista de dientes de sierra o con otra
herramienta adecuada.
Se someterá continuamente a un curado de agua rociada, un mínimo
de dos días, no siendo recomendable la práctica de poner, sobre esta
superficie, otra capa sin que haya transcurrido el período de curación
señalado; seguido por el intervalo de secamiento.
Unidad de Medida
largo por la altura lo cual deberá ser refrendado por el Supervisor.
Condiciones de Pago

03.01.02.02 TARRAJEO MUROS INT. FROTACHADO MEZ C:A 1:5 e=1.0CM

03.01.02.03 TARRAJEO MUROS EXT. FROTACHADO MEZ C:A 1:5 e=1.0CM.
Descripción
Comprende aquellos revoques constituidos por una sola capa de
mortero, pero aplicada en dos etapas.
En la primera llamada “pañeteo” se proyecta simplemente el mortero
sobre el paramento, ejecutando previamente las cintas o maestras
encima de las cuales se corre una regla, luego cuando el pañeteo ha
endurecido se aplica la segunda capa para obtener una superficie
plana y acabada. Se dejará la superficie lista para aplicar la pintura.
Los encuentros de muros, deben ser en ángulo perfectamente

perfilados; las aristas de los derrames expuestos a impactos serán
convenientemente boleados; los encuentros de muros con el cielo raso
terminarán en ángulo recto, salvo que en planos se indique lo contrario.

Materiales
Serán los mismos materiales señalados para el tarrajeo primario
(cemento: arena, en proporción 1:5).
En los revoques ha de cuidarse mucho la calidad de la arena, que no

debe ser arcillosa. Será arena lavada, limpia y bien graduada,
clasificada uniformemente desde fina hasta gruesa, libre de materias
orgánicas y salitrosas.
Cuando esté seca toda la arena pasará por la criba N° 8 No más del
20% pasará por la criba N° 50 y no más del 5% pasará por la criba N°
100.
Es de referirse que los agregados finos serán de arena de río o de

piedra molida, marmolina, cuarzo o de materiales silíceos. Los
agregados deben ser limpios, libres de sales, residuos vegetales u
otras medidas perjudiciales.
Preparación del Sitio
Comprende la preparación de la superficie donde se va a aplicar el
revoque.
Los revoques sólo se aplicarán después de las cuatro semanas de

asentado el muro de ladrillo.

lograda la suficiente aspereza como para obtener la debida ligazón.
Se rascará, limpiará y humedecerá muy bien previamente las

superficies donde se vaya a aplicar inmediatamente el revoque.
Antes de ejecución de los trabajos, se coordinará con las instalaciones

eléctricas, sanitarias, mecánicas, equipos especiales y trabajos de
decoración.
Previamente a la ejecución del tarrajeo, deberán instalarse las redes,

cajas para interruptores, tomacorrientes, pasos y tableros, las válvulas,

los insertos para sostener tuberías y equipos especiales, así como
cualquier otro elemento que deba quedar empotrado en la albañilería.
Para conseguir superficies revocadas debidamente planas y derechas,

el trabajo se hará con cintas de mortero pobre (1:7 arena: cemento),
corridas verticalmente a lo largo del muro.
Estarán muy bien aplomadas y tendrán el espesor exacto del revoque

(tarrajeo). Estas cintas serán espaciadas cada metro o metro y medio
partiendo en cada paramento lo más cerca posible de la esquina.
Luego de terminado el revoque se sacará, rellenando el espacio que

ocupaban con una buena mezcla, con mayor cantidad de cemento en
el mortero, que la usada en el propio revoque.
Constantemente se controlará el perfecto plomo de las cintas

empleando la plomada de albañil. Reglas bien perfiladas se correrán
por las cintas que harán las veces de guías, para lograr una superficie
pareja en el revoque, completamente plana.
Normas y Procedimientos que Regirán la Ejecución de Revoques
No se admitirá ondulaciones ni vacíos; los ángulos o aristas de muros,

vigas, columnas, derrames, etc., serán perfectamente definidos y sus
intersecciones en ángulo recto o según lo indiquen los planos.
Se extenderá el mortero igualándolo con la regla, entre las cintas de

mezcla pobre y antes de su endurecimiento; después de reposar 30
minutos, se hará el enlucido, pasando de nuevo y cuidadosamente la
paleta de madera o plancha de metal.
Espesor de enlucido:
a) Sobre muros de ladrillo: máximo 1.5 cm.
b) Sobre concreto: máximo 1.5 cm.
En los ambientes en que vayan zócalos y contrazócalos, el revoque

del paramento de la pared se hará de corrido hasta 3cm. por debajo del
nivel superior del zócalo o contrazócalo.

La mezcla será de composición 1:5.
Unidad de Medida
Método de Medición
Condiciones de Pago

03.01.02.04 VESTIDURA DE DERRAMES MEZC. C:A 1:5, e=1.0cm
Descripción
Se refiere a los trabajos de enlucido con mortero de cemento y arena
de todos los derrames de los vanos de la obra.
Se llama vano a la abertura en un muro. En algunos casos el vano es
libre, es decir, simplemente una abertura, y en otros casos puede llevar
una puerta o ventana.
A la superficie cuya longitud es el perímetro del vano y cuyo ancho es
el espesor del muro, se la llama “derrame”.
Materiales
Los indicados para tarrajeo en interiores.
Lo indicado para tarrajeo en interiores.
Unidad de Medida
Metro (m2).
Se medirá la longitud efectivamente ejecutada.

Condiciones de Pago

03.01.02.05 ENCHAPES CON PORCELANATO 0.60X0.60M EN OVALIN
03.01.02.06 ENCHAPES CON PORCELANATO 0.60X0.60M EN COCINA
Descripción
de todos los muebles de concreto ubicados en los baños y cocina de
los vanos de la obra.
Es el elemento de porcelanato con una superficie lisa, es un
revestimiento cerámico de extrema dureza, totalmente vitrificado. Se
colocará en todos aquellos ambientes indicados en el plano (Plano de
Detalles D-06 y D-08).
Color
En la cocina el color Carrara Beige, y en los baños será Gris Pulido,
de color uniforme, las piezas deberán presentar el color natural de
los materiales que la conforman.
Se podrá utilizar cualquier marca siempre y cuando la calidad sea
similar a lo especificado o superior.
Dimensiones y Tolerancias
Las dimensiones de las piezas serán de 0.60m x 0.60 m. con un
espesor mínimo de 9.0mm.
Aceptación
Las muestras finales que cumplan con las especificaciones
establecidas deberán ser sometidas a la aprobación del Supervisor.
No se aceptarán en obra piezas diferentes a las muestras aprobadas.
Materiales
Porcelanato
Cerámico mate de 0.60m x 0.60 m. y deberá cumplir lo anteriormente

especificado.
Mortero
Pegamento Blanco Porcelanato de marca conocida.
Cruceta
De plástico, solidos de 2 mm.
Material de Fragua
Fragua de color del porcelanato proporcionado por fabricante.
Antes de la colocación de las baldosas se procede al emplantillado
que consiste en trazar una escuadra con las baldosas (hiladas en
ambas direcciones de la superficie a enchapar), calculando la
cantidad de baldosas enteras irán y de existir cartabones estos sean
en los lugares menos visibles.
Se procede al extendido del Pegamento Blanco Porcelanato y sobre
el mortero firme y fresco de la cama de asiento, serán colocadas las
baldosas presionándolas hasta que ocupen su nivel definitivo. Los
porcelanatos se colocarán mojadas y dejando entre estas 2 mm con
el apoyo de crucetas sólidas de platico. Por medio de cordeles se
controlará el alineamiento de las juntas de los cerámicos y se
compatibilizará su continuidad entre los distintos ambientes del
número entero o fraccionario de losetas.
Se ejecutaran niveles de piso terminado, con listones de madera bien
perfilados y sujetos al falso piso con mortero de yeso. Con estos
niveles se controlará constantemente la colocación del porcelanato.
En general todos los trabajos con porcelanato, serán hechos en
forma tal, que llenen debidamente todos los espacios, a fin de que
donde sea posible, no haya porcelanato menores a la mitad de su
dimensión total.
Todas las intersecciones y vueltas en los trabajos de porcelanato
serán formadas perfectamente y los porcelanato que se corten, lo
serán nítidamente.
Las superficies serán terminadas con nitidez, perfectamente planas,
con las juntas bien alineadas, sin resaltes, ni defectos. Se pondrá
especialmente interés en lograr el nivel exacto del piso terminado
Unidad de Medida

El área será la misma que la de los muebles al que sirve de base.
Condiciones de Pago

03.01.02.07 TARRAJEO EN COLUMNAS Y VIGAS INTERIORES. C:A 1:5,

e=1.0cm
03.01.02.08 TARRAJEO EN COLUMNAS Y VIGAS EXTERIORES. C:A 1:5,
e=1.0cm
Descripción
de todas las columnas y vigas interiores y exteriores de la obra.
Comprende aquellos revoques constituidos por una sola capa de
mortero.
Materiales
Serán los mismos materiales señalados para el tarrajeo primario

(cemento: arena, en proporción 1:5).
Preparación del Sitio
Comprende la preparación de la superficie donde se va a aplicar el

revoque.
Los revoques sólo se aplicarán después de las cuatro semanas de

asentado el muro de ladrillo.


lograda la suficiente aspereza como para obtener la debida ligazón.
Se rascará, limpiará y humedecerá muy bien previamente las

superficies donde se vaya a aplicar inmediatamente el revoque
Para conseguir superficies revocadas debidamente planas y derechas,

el trabajo se hará con cintas de mortero pobre (1:7 arena: cemento),
corridas verticalmente a lo largo de las columnas y vigas.
Estarán muy bien aplomadas y tendrán el espesor exacto del revoque

(tarrajeo).
Constantemente se controlará el perfecto plomo de las cintas

empleando la plomada de albañil. Reglas bien perfiladas se correrán
por las cintas que harán las veces de guías, para lograr una superficie
pareja en el revoque, completamente plana.
Normas y Procedimientos que Regirán la Ejecución de Revoques
No se admitirá ondulaciones ni vacíos; los ángulos o aristas de , vigas,

columnas, serán perfectamente definidos y sus intersecciones en
ángulo recto o según lo indiquen los planos.
Se extenderá el mortero igualándolo con la regla, entre las cintas de

mezcla pobre y antes de su endurecimiento; después de reposar 30
minutos, se hará el enlucido, pasando de nuevo y cuidadosamente la
paleta de madera o plancha de metal.
Espesor de enlucido:
a) Sobre muros de ladrillo: máximo 1.00 cm.
b) Sobre concreto: máximo 1.00 cm.
En los ambientes en que vayan zócalos y contrazócalos, el revoque

del paramento de la pared se hará de corrido hasta 3cm. por debajo del
nivel superior del zócalo o contrazócalo.
La mezcla será de composición 1:5.
Unidad de Medida

Metro (m2).

Condiciones de Pago

03.01.03 CIELORRASOS
Se entiende por cielorraso, la vestidura de la cara inferior de techos,

sea aplicada directamente en el mismo o sobre una superficie
independiente especialmente construida.
La naturaleza del cielorraso varía con la función que le haya sido

asignada; así, puede tratarse de un simple enlucido o revoque
destinado a servir como elemento de difusión luminosa, o para
disimular conducciones que se colocan por encima del cielo raso,
como en el caso de instalaciones sanitarias, acústicas, eléctricas,
etc.
03.01.03.01 CIELO RASO DE LÁMINA MACHIHEMBRADA DE PVC 250X8MM

BISELADA
Descripción
Son sistemas de perfiles con encastre tipo machiembrado, fabricados
por procesos de extrusión a partir de resina de Policloruro de Vinilo.
El PVC es el producto de la polimerización del monómero de cloruro

de vinilo a policloruro de vinilo. La resina que resulta de esta
polimerización es la más versátil de la familia de los plásticos; pues
además de ser termoplástica, a partir de ella se pueden obtener
productos rígidos y flexibles.

Materiales
Están hechas con material 100% PVC de excelente calidad. Producto

liviano, práctico Color Beige, de medidas de 250mm x 8mm y
accesorios a ser usados: borde tipo moldura, para la apariencia de
moldura; unión H: para realizar las uniones y unión bisagra: para
realizar los cambios a nivel.
Verificación de Niveles, montar la estructura de fijación del cielorraso,

bien nivelada, en las medidas indicadas en el plano de cielo raso,
Instalar los remates, cortando los cantos. Cuando las reglas son
menores que el largo a ser forrado, se utiliza la enmienda de
acabamiento. En éste caso, debe ser fijada en la estructura de fijación.
Antes de iniciar la colocación de las reglas del cielorraso, defina la
posición de las luminarias y equipos que serán fijados junto al
cielorraso, tomando los siguientes cuidados:
 Montar en la estructura de fijación un soporte para fijar las
luminarias, evitando el riesgo de caída de las mismas. Nunca fijar en
las reglas del cielorraso.
 Como esos equipos generan calor, haga un recorte en el
cielorraso, de tal forma que quede encubierto por el acabamiento de las
luminarias, permitiendo la circulación del calor para el ambiente arriba
del cielorraso, inclusive en el local de los reactores de las lámparas
fluorescentes.
Recorte las reglas del cielorraso 8 mm a menos que el largo del

espacio entre el fondo de los remates. Se debe cortar por primero una
regla y conferir el perfecto encaje de la misma, para posteriormente
cortar las demás.
Realizar la fijación de las reglas del cielorraso. El lado macho del

encaje de la primera regla debe ser introducido en el remate,
permitiendo que el borde de fijación quede disponible para ser clavada
(clavos 12x12), grapada (grapas 106/8), remachada o atornillada.
Instalar las demás reglas, encajando la parte macho en la parte hembra
de la anterior, y fijando todas las reglas en la estructura de fijación.

La instalación de la última regla es hecha con los siguientes cuidados:

 Mida el espacio entre la parte interna del encaje hembra de la
última regla colocada y el final del remate.
 De la medida lograda, descuente 8 mm para la dilatación del
material. Marque esa nueva medida en las dos extremidades de la
regla, trace la línea de corte, efectúe el corte.
 Coloque la regla en el remate, tirándola enseguida, para que el
encaje macho se ajuste al encaje hembra de la regla anterior.
 Para facilitar la colocación, esa regla podrá ser cortada, en su
largo, con 1,0 a 1,5 cm más corta que las reglas anteriores.
Unidad de Medida
Se medirá el área comprendida entre los paramentos de los muros,
ejecutado y aceptado por el supervisor de la obra.
Condiciones de Pago
equipos, herramientas, imprevistos y en general todo lo necesario para
completar la partida correctamente.
03.01.03.02 FALSO CIELORASO CON ALUZINC TIPO CLIP 0.5MM

PREPINTADO (EXTERIOR)
Descripción
El falso cielorraso en exteriores serán con paneles metálicos de
aluzinc tipo Clip, siendo estos de 0.5 mm de espesor y prepintados
de color blanco.
Materiales
Planchas de Aluzinc Tipo Clip de 0.5 mm, prepintado de color blanco.
Tornillos autoperforantes N° 12 x 1”.

Las planchas se fijaran sobre los tijerales y correas de madera que

sobresalen en los aleros, con tornillos de N° 12 x 1”, siguiendo la
inclinación de la cobertura.
El Residente ejecutará los trabajos suministrando y colocando todos
los elementos necesarios para garantizar la perfecta estabilidad,
seguridad, calidad y funcionamiento de los falsos cielorrasos.
Se verificara que la plancha instalada corresponda a lo especificado.
No se aceptaran elementos que presenten fisuras, deformaciones,
saltaduras o juntas defectuosas.
Se verificara que la plancha este firmemente afianzada a la
estructura portante, verificar que esté totalmente nivelado y que las
terminaciones de juntas muestren una superficie totalmente lisa.
Unidad de Medida
Se medirá el área comprendida entre los paramentos de los muros,
Condiciones de Pago
03.01.04 PISOS Y PAVIMENTOS

03.01.04.01 CONTRAPISOS
03.01.04.01.01 CONTRAPISO E=4 CM BASE 3 CM. MEZC. C:H 1:5 ACAB. 1
CM. PASTA C:A 1:2 (ACABADO SEMIPULIDO)
Descripción
Este sub piso se construirá en los ambientes en que se vaya a colocar
pisos de cerámico.
El contrapiso, efectuado antes del piso final sirve de apoyo y base para
alcanzar el nivel requerido, proporcionando la superficie regular y plana
que se necesita especialmente para pisos pegados u otros. El

contrapiso es una capa conformada por la mezcla de cemento con

arena en 1:5 y de un espesor mínimo de 3 cm.
Se aplicará sobre el falso piso en los ambientes. Su acabado debe ser

tal que permita la adherencia de una capa de pegamento, en los
cambios de pisos que reciban pisos cerámicos.
Materiales
Cemento
Deberá satisfacer las normas ITINTEC 334-009-71 para cementos
Portland del Perú y/o las Normas ASTM C-150-99, Tipo I.
Arena Gruesa
Deberá ser arena limpia, silicosa y lavada, de granos duros,
resistentes y lustrosos, libre de cantidades perjudiciales de polvo,
terrones, partículas suaves y escamosas, esquistos o pizarras, cal
libre, álcalis, ácidos y materias orgánicas.
En general, deberá estar de acuerdo con las Normas ASTM C-33-0
T.
Agua
Será potable y limpia; que no contenga sustancias químicas en
disolución u otros agregados que puedan ser perjudiciales al
fraguado, resistencia y durabilidad de las mezclas.
La superficie del contrapiso, se limpiará y regará con agua.
Este sub piso se colocará sobre la superficie perfectamente limpia y

humedecida del falso piso o de la losa del concreto.
La nivelación debe ser precisa, para lo cual será indispensable

colocar reglas adecuadas, a fin de asegurar un acabado plano por
medio de cintas debidamente alineadas y controladas respecto al
nivel general de los pisos.
El término será rugoso, a fin de obtener una buena adherencia con la

segunda capa, la cual se colocará inmediatamente después de la
primera y será igualmente seca.
El acabado de esta última capa será frotachado fino, ejecutado con

paleta de madera y con nivelación precisa.
El espesor del contrapiso se establece en un promedio de 5 cm.

menos el espesor del piso terminado. Este nivel inferior será igual al
del piso terminado que se indica en los planos para el ambiente,
menos el espesor del vinílico.
La ejecución debe efectuarse después de terminados los cielos rasos
y tarrajeos, debiendo quedar perfectamente planos, con la superficie
adecuada para posteriormente proceder a la colocación de los pisos
definitivos.
Unidad de Medida
Para ambientes cerrados se medirá el área comprendida entre los
paramentos de los muros sin revestir y se añadirán las áreas
correspondientes a umbrales de vanos para puertas y vanos libres.
Condiciones de Pago
La cantidad determinada según la unidad de medición, será pagada
al precio establecido, dicho pago constituirá compensación total por
el costo de mano de obra y equipo para la ejecución de esta partida.
03.01.04.02 PISOS
03.01.04.02.01 PISO CERAMICO 30x30cm ANTIDESLIZANTE DE ALTO
TRANSITO E=7.2mm
Es el elemento de cerámico con una superficie antideslizante,
destinada a pisos. Se colocará en todos aquellos ambientes
indicados en el plano D-04 (Plano de Detalles de Pisos). Asimismo,
deberá tener una resistencia al desgaste, para resistir tráfico intenso.
Color
Serán de color América Marfil, de color uniforme, las piezas deberán
presentar el color natural de los materiales que la conforman.
Se podrá utilizar cualquier marca siempre y cuando la calidad sea
similar a lo especificado o superior.
Dimensiones y Tolerancias

Las dimensiones de las piezas serán de 0.30m x 0.30 m. con un

espesor mínimo de 7.3 mm. Las tolerancias admitidas en las
dimensiones de las aristas serán de más o menos 0.6% del
promedio; más o menos 5% en el espesor.
Aceptación
Las muestras finales que cumplan con las especificaciones
establecidas deberán ser sometidas a la aprobación del Supervisor.
No se aceptarán en obra piezas diferentes a las muestras aprobadas.
Materiales
Cerámico
especificado.
Mortero
Pegamento gris para cerámicos de marca conocida.
Crucetas
Material de Fragua
Fragua de color del cerámico proporcionado por fabricante.
Antes de la colocación de las baldosas se procede al emplantillado
que consiste en trazar una escuadra con las baldosas (hiladas en
ambas direcciones de la superficie a enchapar), calculando la
cantidad de baldosas enteras irán y de existir cartabones estos sean
en los lugares menos visibles.
Se procede al extendido del pegamento gris para cerámico y sobre el
mortero firme y fresco de la cama de asiento, serán colocadas las
baldosas presionándolas hasta que ocupen su nivel definitivo. Los
cerámicos se colocarán mojadas y dejando entre estas 4 mm con el
apoyo de crucetas sólidas de platico. Por medio de cordeles se
controlará el alineamiento de las juntas de los cerámicos y se
compatibilizará su continuidad entre los distintos ambientes del
número entero o fraccionario de losetas.
Se ejecutaran niveles de piso terminado, con listones de madera bien
perfilados y sujetos al falso piso con mortero de yeso. Con estos

niveles se controlará constantemente la colocación de cerámicos. .

En general todos los trabajos con cerámicos, serán hechos en forma
tal, que llenen debidamente todos los espacios, a fin de que donde
sea posible, no haya cerámicos menores a la mitad de su dimensión
total.
Todas las intersecciones y vueltas en los trabajos de cerámicos
serán formadas perfectamente y los cerámicos que se corten, lo
serán nítidamente.
Las superficies serán terminadas con nitidez, perfectamente planas,
con las juntas bien alineadas, sin resaltes, ni defectos. Se pondrá
especialmente interés en lograr el nivel exacto del piso terminado
Unidad de Medida
El área será la misma que la del contrapiso al que sirve de base.
Para ambientes cerrados se medirá el área comprendida entre los
paramentos de los muros sin revestir y se añadirán las áreas
correspondientes a umbrales de vanos para puertas y vanos libres.
Condiciones de Pago
03.01.05 ZOCALOS Y CONTRAZOCALOS

03.01.05.01 ZOCALOS
03.01.05.01.01 ZOCALO DE CERAMICA 30 X 30 cm
Descripción
Se colocará en los ambientes destinados para baños con alturas de
1.20 m. en todo el perímetro del ambiente y 1.90 m. en duchas,
cocina con una altura de 1.50 m. salvo otra indicación expresada en
planos de Arquitectura y/o detalles.
Materiales

Cerámico
especificado.
El color de las baldosas de cerámica vitrificada a utilizarse será
América Marfil.
Mortero
Pegamento gris para cerámicos de marca conocida.
Crucetas
Material de Fragua
Fragua de color del cerámico proporcionado por fabricante.
Antes de enchapar el muro se debe verificar que no exista
“desplome” en el muro, del mismo modo con la ayuda de una regla
se verifica q la superficie del muro no presente depresiones o
saliente, de ser así se realizará su corrección (rebajarse o rellenar).
Para calcular con la exactitud la altura final del enchape se hace un
emplantillado que consiste en presentar sobre el contrazócalo una
hilada vertical de baldosas separadas con crucetas de 4 mm. En la
parte inferior del muro se marca y traza la línea que señalara la base
de la segunda hilada horizontal de baldosas, contando desde el piso
terminado. Con la ayuda de un listón de madera colocado al final de
la primera hilada se procede con la colocación de la segunda hilada
horizontal terminada esta se continua con la siguiente hasta llegar a
la altura marcada del enchape. Una vez finalizada y está ya fijase
procede con le enchape de la primera hilada horizontal.
Las vueltas salientes del zócalo y esquinas, se harán empleando
perfiles rodoplast de PVC de 6mm.
La unión del zócalo con el muro, tendrá una bruña perfectamente

definida y la unión del zócalo con el piso será en ángulo recto en los
ambientes.
Para el fraguado de las baldosas se utilizará polvo de porcelana y
antes de las 48 horas de asentado el material, el que se humedecerá
y se hará penetrar en la separación de estas por compresión de tal
forma que llene completamente las juntas.

Posteriormente, se pasará un trapo seco para limpiar el cerámico; así

como para igualar el material de fragua (porcelana).
De ser absolutamente necesario el uso de partes de cerámico
(cartabones) éstos serán cortados a máquina, debiendo presentar
corte nítido, sin despostilladuras, quiñaduras, etc.
De preferencia, se considerará pegamento y fragua para cerámicos
de marca conocida.
Unidad de Medida
Se tomará el área realmente ejecutada y cubierta por las piezas
planas, por consiguiente, agregando el área de derrames y sin incluir
la superficie de las piezas especiales de remate.
Si la superficie al revestir es rectangular, el área se obtendrá
multiplicando la longitud horizontal por la altura correspondiente,
midiéndose ésta desde la parte superior del contrazócalo, si hubiera,
hasta la parte inferior de la moldura o remate.
Condiciones de Pago
03.01.05.02 CONTRAZOCALOS
Los contrazócalos corresponden al revestimiento de la parte inferior

de los paramentos verticales, que así lo necesiten por requerimientos
arquitectónicos.
03.01.05.02.01 CONTRAZOCALO DE CEMENTO SEMIPULIDO h=0.10 m
Descripción
Los contrazócalos de cemento se construirán en los ambientes con
piso de cemento semipulido, se ejecutarán después de los tarrajeos
de las paredes y antes de los pisos de cemento.

Se limpiará y regará la zona de ejecución del contrazócalo, la mezcla
a emplear será de cemento: arena 1:5 con un espesor de 1.5cm.
Se usará una tarraja de madera con filo de plancha de acero, que

correrá sobre guías de madera engrasada, una colocada en la pared
y otra en el piso, perfectamente niveladas y en sus plomos
respectivos en coincidencia con el nivel del piso terminado que se
ejecutará posteriormente.
Se efectuará en primer lugar un pañeteo con mortero en el muro

seco sobre el que se correrá una tarraja cuyo perfil estará 0.5 cm.
más profundo que el perfil definitivo del contrazócalo.
Posteriormente después de que comience el endurecimiento del

pañeteo se aplicará la capa de mortero para el acabado final, sobre
el que se colocará la tarraja definitiva, tratando de compactar la
mezcla.
El terminado final se hará con plancha metálica apropiada,

rellenando los huecos que pudieran haber quedado y resanado todo
perfectamente sin alterar el perfil del contrazócalo.
A los contrazócalos de cemento pulido se agregará el cemento puro

necesario para que la superficie una vez tratada con llana metálica
se presente en forma lisa.
Después que la capa final haya comenzado a fraguar se retirarán con
cuidado las guías de madera y se efectuará un curado con agua
pulverizada durante 5 días por lo menos.
Unidad de Medida
Metro (m2).
Se medirá su longitud efectiva en todas las paredes, columnas u
otros elementos que los lleven.
Condiciones de Pago


03.01.05.02.02 CONTRAZOCALO DE CEMENTO SEMIPULIDO EN

EXTERIORES (H=0.60m, H=0.75m)
Descripción
Los contrazócalos de cemento se construirán en las paredes
exteriores, se ejecutarán después de los tarrajeos de las paredes y
antes de los pisos de cemento.
Se limpiará y regará la zona de ejecución del contrazócalo, la mezcla
a emplear será de cemento: arena 1:5 con un espesor de 1.5cm.
Se usará una tarraja de madera con filo de plancha de acero, que

correrá sobre guías de madera engrasada, una colocada en la pared
y otra en el piso, perfectamente niveladas y en sus plomos
respectivos en coincidencia con el nivel del piso terminado que se
ejecutará posteriormente.
Se efectuará en primer lugar un pañeteo con mortero en el muro

seco sobre el que se correrá una tarraja cuyo perfil estará 0.5 cm.
más profundo que el perfil definitivo del contrazócalo.
Posteriormente después de que comience el endurecimiento del

pañeteo se aplicará la capa de mortero para el acabado final.
A los contrazócalos de cemento semipulido se agregará el cemento

puro necesario para que la superficie una vez tratada con llana
metálica se presente en forma lisa.
Después que la capa final haya comenzado a fraguar se retirarán con
cuidado las guías de madera y se efectuará un curado con agua
pulverizada durante 5 días por lo menos.
Unidad de Medida
Metro (m2).

Condiciones de Pago
03.01.05.02.03 CONTRAZOCALO CERAMICO H=0.10 m.
Descripción
Se colocará en los ambientes señalados, y con una altura de 0.10
m., salvo otra indicación expresada en planos de Arquitectura.
Materiales
Cerámico vitrificado 0.30 x 0.10 m. de las mismas características del
piso del ambiente. Estas serán de primera calidad y el color de las
baldosas a utilizarse será América Marfil.
Pegamento gris para cerámico.
El material para su aplicación es con pegamento gris para cerámico.
La colocación de las baldosas se ejecutará sobre el muro
previamente preparado o más propiamente del muro rayado. En la
unión con elementos tarrajeados se hará una bruña de 1 cm de
altura y de 1 cm de profundidad.
El pegamento para cerámicos debe ser de marca reconocida. Las

juntas se realizarán con crucetas de plástico de 4mm.
El fraguado de las baldosas se hará con polvo de porcelana y antes

de las 48 horas de asentado el material, la que se humedecerá y se
hará penetrar en la separación de estas por compresión; de tal forma
que llene completamente las juntas. Posteriormente se pasará trapo
seco para limpiarlas e igualar el material de fragua.
Las vueltas salientes del zócalo y esquinas, se harán empleando

mayólicas terminales y/o rodoplast de PVC de 6mm. En la unión con

elementos tarrajeados se hará una bruña de 1 cm de altura y de 1 cm
de profundidad.
La unión del zócalo con el piso será en ángulos rectos.
Unidad de Medida
Metro (m2).
Condiciones de Pago
03.01.06 CARPINTERIA DE MADERA
03.01.06.01 PUERTAS
03.01.06.01.01 PUERTA DE MADERA TORNILLO MACIZA C/MARCO DE
MADERA 2"x6" C/TOPES DE ACERO DE MEDIA LUNA
Descripción
Las puertas macizas se construyen alrededor de una pieza sólida de
material de base, o núcleo, sus acabados y diseño se realizan según
lo indicado en los detalles de planos detalle de puertas.
En esta partida se utilizaran madera tornillo de buena calidad, lo
importante es el acabado y las uniones de las partes para conformar
una unidad, los cuales se colocaran en las ubicaciones indicadas en
los planos.
El Inspector y el constructor deben tener absoluto conocimiento de
los trabajos en todo su proceso, elegir la calidad de la madera, los
detalles, el transporte y la colocación.
Los marcos y bisagras deben ser proporcionales para lo pesado,
tamaño y calidad del elemento.

En general salvo que en los planos no se especifique otra cosa, toda

la carpintería a ejecutarse será hecha con tornillo selecto.
La madera será secada al horno y de primera calidad, seleccionada,

derecha, sin sumagaciones, rajaduras, partes blandas o cualquier
otra imperfección que pueda afectar su resistencia o malograr su
apariencia.
Para un correcto tratamiento mediante la utilización de preservantes,

todos los métodos exigen que la madera este seca, es decir entre 15
y 25 % de humedad. Dentro de los preservantes se cuenta con los de
tipo oleosoluble dentro de los más recomendables:
Creosota consiste principalmente en hidrocarburos aromáticos

sólidos y líquidos contienen notables cantidades de ácidos y bases
de alquitrán.
Pentaclorofenol (no es soluble en agua, no es volátil y de gran

estabilidad química en una concentración más apropiada en solución
de aceites, del 5 % en peso, muy eficaz contra hongos e insectos
xilófagos)
Naftenatos (compuestos cerosos y gomosos los más comunes son

los Naftenatos de cobre y Zinc, comercialmente se encuentran en
proporciones al 60 y 80 % de naftenatos metálicos , o de 6 a 8 % de
cobre o zinc como metales tales como barnices, lacas y pinturas
sintéticas);
Técnicas para una buena preservación.
Reducción de los defectos de preservación.

Fuente: Manual de buenas prácticas de manufactura para la preservación de
madera aserrada acorde con los estándares expresados en las normas

Práctica De Manufactura De Preservación.
Fuente: Manual de buenas prácticas de manufactura para la preservación de madera aserrada acorde con los
estándares expresados en las normas.
Buena práctica de manufactura de preservación


Fuente: Manual de buenas prácticas de manufactura para la preservación de madera aserrada acorde con los
estándares expresados en las normas.

Fuente: Manual de diseño para madera del grupo andino (junta del acuerdo de Cartagena Cap. 2 sec. 23,
Métodos de tratamiento para madera tipo Tornillo/ Aguano
Nota: Para más detalle, revisar los manuales: manual de diseño para
madera del grupo andino (junta del acuerdo de Cartagena cap 2, sección
15), Norma RNE- E-01 capítulo 2 sección 2.1.5 (preservantes para madera),
y Norma ITINTEC 25.019 y 25.020.
Materiales
Los materiales serán de primera calidad y se utilizarán los siguientes

materiales:
- Madera Tornillo.
-Clavos para Madera
-Tornillos según plano de detalles en láminas: D-01, D-02
-Marco de ángulo de acero en jamba L 1½”x3/16”
-Topes de acero en media luna.
Método de ejecución.

Todos los elementos se ceñirán exactamente a los cortes, detalles y

medidas especificadas en los planos de carpintería de madera.
Los elementos de madera serán cuidadosamente protegidos para

que no reciban golpes, abolladuras o manchas hasta la total entrega
de la obra. Será responsabilidad del Residente cambiar aquellas
piezas que hayan sido dañadas por acción de sus operarios o
implementos y los que por cualquier acción no alcancen el acabado
de la calidad especificada.
Los marcos se asegurarán con tornillos colocados en huecos de 2”

de profundidad y ½” de diámetro, a fin de esconder la cabeza,
tapándose luego esta con un tarugo puesto al hilo de la madera y
lijado.
Se tendrá en cuenta las indicaciones de movimiento o sentido en que

abre la puerta, así como los detalles correspondientes para el
momento de colocar los marcos y puertas.
El acabado debe ser de óptima calidad, guardándose el Supervisor el

derecho de rechazar las unidades que presenten fallas y no cumplan
con los requisitos exigidos.
Madera con pintura nueva
- Previa a una preparación de la superficie, la madera debe estar

completamente seca libre de polvo, lijar y limpiar residuos del lijado.
- Verifique que se disponga de la base y del diluyente

recomendado.
- La brocha o pistola a usar deben encontrarse limpias y en buen

estado.
- Destape el envase y agite con una paleta hasta homogeneizarla.
- Agregue el diluyente necesario dependiendo del tipo de

aplicación a emplear. Luego agitar hasta homogeneizar la mezcla.
- Aplique una capa de barniz marino mate delgada y uniforme, no

recargar demasiado.
- Dejar secar y aplicar 03 capas de ser necesario, con intervalos

de 16 horas entre mano y mano.

- La superficie pintada puede manipularse a las 24 horas.

El Ingeniero Inspector y el constructor deben tener absoluto
conocimiento de los trabajos en todo su proceso, elegir la calidad de
la madera, los detalles, el transporte y la colocación.
Los marcos y bisagras deben ser proporcionales para el peso,
tamaño y calidad del elemento.
Unidad de medida.
Unidad de es por metro cuadrado (m2).
Se tomara el área de la puerta incluido el marco y la sobreluz.
Condiciones de pago
03.01.06.01.02 PUERTA CONTRAPLACADA DE 45 mm TRIPLAY LUPUNA

DE 6 mm, CON MARCO DE MADERA TORNILLO 2"X6" INC. TOPES DE ACERO
MEDIA LUNA
Descripción
La puerta de madera contraplacada deberá cumplir con las
especificaciones señaladas en el ítem anterior. Estas serán hechas
de Triplay Lupuna de 6mm. de espesor y llevaran bastidores de
madera tornillo de sección especificada en los planos de detalles.
Adicionalmente el acabado de esta debe ser de óptima calidad,
guardándose el inspector y/o supervisor la decisión de aprobar o
rechazar las unidades fabricadas.
Material
La plancha de Triplay es elaborada con láminas o chapas de madera
desenrollada, extendidas una sobre otra de modo tal que la dirección
del hilo de cada chapa sea transversal a la siguiente. El número de
chapas es variable de acuerdo al espesor deseado del tablero en la
medida terminada. Las chapas son pegadas una a otra con cola a

base de fenol y formaldehido a altas temperaturas y presión, además

de ser tratadas con resinas preservantes importadas que le significan
una mayor durabilidad y resistencia al ataque de hongos e insectos
Se utilizará triplay con caras de Lupuna y decorativo según se

indiquen en los planos.
Deberá cumplir con las características establecidas en las normas

ITINTEC 10:03-001 a 10:30-005.
Son elementos de madera de Tornillo/ Aguano y/o similar unidos al
muro en el perímetro del vano que, a excepción del piso, rodean las
hojas de la puerta en sus dos costados y en su borde superior o
dintel.
La escuadra a utilizar es de 2” x 6”, con el correspondiente rebaje
para la hoja de puerta.
Unidad de medida.
Unidad de medida es por metro cuadrado (m2).
Se tomara el área del vano esto incluye la hoja de puerta, el marco y
la sobreluz.
Condiciones de pago
03.01.06.02 VENTANAS
03.01.06.02.01 VENTANA DE MADERA CON MARCO DE MADERA
TORNILLO C/MALLA MOSQUITERO 6 HILOS /CM2,
Descripción
Esta partida se refiere a la fabricación de las ventanas que serán de
madera de procedencia nacional, que por lo general se elabora en un

taller de carpintería, y que se coloca en su sitio, tal como han sido

fabricados tal como se detalle en los planos.
Algunas ventanas contaran con protección metálicas conformadas
por varillas lisas de ½” y estás se colocaran con las medidas y
ubicaciones según se indiquen en los planos. Ver detalle Plano de D-
01
Material
Malla mosquitera 6x6, Monofilamento Hilos trama 6 Hilos/cm2.
Monofilamento Peso 85 gr/m2. Aprox. Resistencia tracción 18
Kg/cm2. Alargamiento de rotura 22% Porosidad 69% Cobertura a la
luz 30%.
Rollos de 100m
la malla de colocará en un marco independiente con clavos de ½”
asegurado por un segundo marco a la medida según indicado en los
planos de detalles D-01 y clavado, el mismo que será colocado a
presión en el marco principal tanto en ventanas baja, altas y
sobreluces.
Unidad de Medida
Se tomara el área del vano esto incluye la ventana y el marco
principal.
Condiciones de Pago

03.01.06.02.02 VENTANA DE MADERA CON MARCO DE MADERA

TORNILLO CON BARROTES DE SEGURIDAD DE FIERRO LISO Ø1/2" C/MALLA
MOSQUITERO
Descripción
Esta partida se refiere a la fabricación de las ventanas que serán de
madera de procedencia nacional, que por lo general se elabora en un
taller de carpintería.
Las ventanas contaran con protección metálicas conformadas por
varillas lisas de ½” y estás se colocaran con las medidas y
ubicaciones según se indiquen en los planos. Ver detalle Plano de
arquitectura D-01
Material
Barras de acero liso ½”
Soldadura
Lija N° 80
La malla de colocará en un marco independiente con clavos de ½”
asegurado por un segundo marco a la medida según indicado en los
planos de detalles D-01 y clavado, el mismo que será colocado a
presión en el marco principal tanto en ventanas bajas, altas y
sobreluces.
Unidad de Medida
principal.
Condiciones de Pago

03.01.06.03 MUEBLES DE COCINA Y SIMILARES

03.01.06.03.01 MUEBLE BAJO DE MADERA P/COCINA H=0.65m
Descripción
Esta partida comprende al elemento en su integridad, terminado y
colocado, incluyendo el suministro y colocación de cerrajería. El
mueble que se colocaran debajo de las mesas de concreto armado
tendrá una división interior en forma horizontal, ver detalles indicados
en planos.
Materiales
– Tablero de madera apanelada cepillado, lijado y barnizado, de
18mm.en puertas y madera maciza lijado y barnizado a 2 manos en
divisiones interiores.
-Los muebles de tablero macizo de madera, se armarán con los
tornillos que el fabricante indique para éste procedimiento. El tornillo
debe quedar embutido lo suficiente para colocar una tapa, arriba de
la cabeza del tornillo.
Se aplicará silicona en todos los cantos del tablero de madera
resistente a la humedad.
Accesorios
Tiradores; éstos elementos serán para puertas y se colocarán
centrados. Estos serán metálicos plastificados de 4”. Habrá uno por
cada puerta.
Bisagras; Serán del tipo cangrejo de 26 mm. Se colocarán dos
unidades por hoja de puerta, y se indicará en los planos, asimismo,
se colocarán bisagras del tipo quitapón.
Soporte para repisas; Serán con tornillo y tapa de plástico.
Fijador de puertas; Vaivén automático cromado o similar, para las
puertas de madera.
Método de ejecución
Todos los elementos de carpintería se ceñirán exactamente a los
cortes, detalles y medidas especificadas en los planos de carpintería
de madera; entendiéndose que ellos corresponden a dimensiones de
obra terminada y no a madera en bruto.

Los elementos de madera serán cuidadosamente protegidos para

que no reciban golpes, abolladuras o manchas hasta la total entrega
de la obra. Será responsabilidad del Residente cambiar aquellas
piezas que hayan sido dañadas por acción se sus operarios o
herramientas, y los que por cualquier acción no alcancen el acabado
de la calidad especificada.
El orificio para la cerrajería se realizará a máquina. El acabado debe
ser de óptima calidad, guardándose el supervisor el derecho de
rechazar las unidades que presenten fallas y no cumplan con los
requisitos exigidos.
Unidad de medida
Al indicar cada pieza, en el metrado se anotará su longitud como
referencia en metros lineales (ml)
principal.
El cómputo también puede efectuarse midiendo la longitud del
mueble, agrupado por tipo.
Condiciones de pago
03.01.07 CARPINTERIA METALICA Y HERRERIA

03.01.07.01 VENTANAS DE FIERRO
03.01.07.01.01 REJA DE PROTECCION PARA VENTANAS V-08
03.01.07.01.02 REJA DE PROTECCION PARA VENTANAS V-09
Descripción
Este rubro está constituido por todos los elementos metálicos que no
tengan función estructural. Estos se colocaran según la ubicación y
medidas señaladas en los planos de arquitectura.

Se colocara en cuarto de tableros con código VA-8 Y VA-9.
Materiales.
Serán empleados elementos de fierro que conserven las
características del diseño expresado en los planos.
Varillas de acero lisas de ½”
Método de construcción
Los elementos que requieren ensamblaje especial, serán soldados
con electrodos y con el tipo de soldadura de cordón continuo, que
puede ser vertical, horizontal diagonal d acuerdo a lo que indique el
plano adecuadamente sin rebajas y con esquinas perfectamente a
escuadra.
Los elementos metálicos serán llevados a obra, previo arenado
comercial según la Norma SSPC-SP6 y una capa de anticorrosivo.
Se entregarán libres de defectos y torceduras, con otra mano de
pintura anticorrosiva sobre la superficie libre de óxidos antes del
acabado final, que será esmalte sintético, previo masillado.
Pintura en carpinteria de acero.
Se aplicará en la carpintería de acero con pintura anticorrosiva 2
manos( pintura base compuesta de cromato de zinc), esmalte mate
color negro previa preparación de la superficie.
Unidad de medida
Condiciones de pago
03.01.07.02 PUERTAS DE FIERRO

03.01.07.02.01 PUERTA METALICA PR-01 (3.45x2.55m) INCL. INSTALACION
03.01.07.02.02 PUERTA METALICA PR-02 (1.20x2.55m) INCL.
INSTALACION

Descripción
Este rubro está constituido por todos los elementos metálicos que no
tengan función estructural o resistente tales como puertas de fierro
con ángulos “L” de 1½”x3/16”, platinas de ¾” x 3/16” y planchas de
acero de 3mm . Estos se colocaran según la ubicación y medidas
señaladas en los planos de arquitectura.
Materiales
Serán empleados elementos de acero que conserven las
características del diseño expresado en los planos.
 platina de acero 1½” x 3/16” o ¾” x 3/16”

 ángulos “L” de 1½”x3/16”
 y planchas de acero de 3mm
 tubos 3”
 pintura
 soldadura en arco, con electrodos
 lija de acero gruesa.
Pintura En carpintería de acero

Se aplicará en la carpintería de fierro, de acuerdo a lo indicado en los
planos respectivos.
Pintura Anticorrosiva.
Es un producto elaborado con resinas sintéticas debidamente
plastificadas y con pigmentos inhibidores del óxido.
Características
Vehículo Alquídico
Acabado Mate
Sólidos en volumen 50% +- 2
Repintado mínimo 16 horas
Espesor seco 1 – 1,5 mils
Espesor húmedo 2,1 – 3,1 mils por capa

Los elementos ya arenados, se limpiarán bien de manera manual o

mecánica, según normas SSPC-SP-2 ó SP3; eliminando así
cualquier resto de suciedad, polvo o grasa que hubiere. Puede ser
aplicado con brocha o rodillo, pistola convencional o airless.
Luego se aplicarán dos manos de pintura base compuesta de
cromato de zinc (zincromato). Se debe formar una película fuerte con
buena durabilidad hacia el exterior, máxima adherencia y
prácticamente nula absorción de humedad, posteriormente una capa
de pintura anticorrosiva y 2 capas de esmalte sintético.
Esmalte.
Son pinturas en las cuales el vehículo no volátil está constituido por
una mezcla de aceites secantes (crudos, tratados o sintéticos) y de
resinas naturales o artificiales, óleo soluble, constituyendo un sistema
homogéneo. Esta pintura sera mate, según la proporción de
pigmentos y su fabricación.
Características
Sólidos en volumen 35% +- 5%
Espesor de película seca 1 – 1,5 mils por capa.
La pintura a usar será de primera calidad en el mercado y de marca
de reconocido prestigio. Se aplicará con brocha, rodillo, pistola
convencional o airless.
Color.
La selección de colores será hecha por la institución y las muestras
se realizarán en los lugares mismos donde se va a pintar, en forma
tal que se pueden ver con la luz natural del ambiente.
Aceptación.
Se rechazará el esmalte que no cumpla con las características y
calidad establecidas.
Los elementos que requieren ensamblaje especial, serán soldados
adecuadamente sin rebabas y con esquinas perfectamente a
escuadra.

Los elementos metálicos serán llevados a obra, previo arenado

comercial según la Norma SSPC-SP6 y una capa de anticorrosivo.
Se entregarán libres de defectos y torceduras, con otra mano de
pintura anticorrosiva sobre la superficie libre de óxidos antes del
acabado final, que será esmalte sintético, previo masillado.
Las piezas de carpintería de fierro deberán ser revisadas para

detectar puntos o cordones de soldadura, los que serán eliminados
por medio de lima o esmeril. Igualmente, luego de arenado, se
limpiará cuidadosamente antes de recibir la pintura anticorrosiva de
taller. Antes de efectuar la pintura definitiva se quitará el polvo y
eliminarán las salpicaduras de cemento o yeso, las manchas de
grasa o de otras sustancias extrañas y se aplicará una nueva mano
de anticorrosivo.
La pintura a usarse será extraída de sus envases originales y se

empleará sin adulteración alguna, procediendo, en todo momento, de
acuerdo a las especificaciones proporcionadas por los fabricantes.
La pintura se aplicará en capas sucesivas a medida que se vayan
secando las anteriores.
Se dará un mínimo de 2 manos.
Unidad de medida
Se cuantificara por unidad, incluyendo instalación, arenado, lijado,
base anticorrosiva, masillado y pintura.
Se tomará el área del vano esto incluye la puerta rejada y la reja, no
incluye cerrojo y candado.
Condiciones de Pago

03.01.07.02.03 PUERTA METALICA P10 (0.80x2.55m) INCL.

INSTALACION
Descripción
La puerta se construye alrededor de una pieza sólida de material de
base y se colocara en el ingreso del cuarto de batería
Materiales
Se deberá utilizar elementos como ángulos, tees, platinas, cuadrados

y rectangulares electrosoldados del tipo normal estructural liviano,
planchas o perfiles especiales sin metalizar, cuyas dimensiones y
tipo serán los indicados en los Planos, los cuales no deberán
presentar defectos que alteren su apariencia, durabilidad y
resistencia; y serán de calidad comercial de los que se expenden en
el mercado nacional.
Todos los elementos metálicos descritos en los Planos deberán ser

ejecutados por operarios calificados, en un taller provisto de las
herramientas y equipos requeridos para esta clase de trabajos.
Las uniones serán a inglete, eliminándose el excedente con esmeril y

terminándose a lima fina, dejando las aristas bien definidas.
Las partes movibles se colocarán de manera que giren o se muevan

sin ningún inconveniente. Las bisagras de puerta, se colocarán a
plomo entre sí siempre a una misma distancia, colocándose los
cierres sobre un suplemento recortado al igual que éstos.
La soldadura será del tipo de profundidad y se aplicará siguiendo las

indicaciones del fabricante de los electrodos.
Los encuentros con soldadura serán cuidadosamente esmerilados

para recuperar una superficie lisa y perfecta en el empalme.
Antes de ser pintada, las piezas terminadas serán sometidas a una

limpieza con escobilla metálica o lija, hasta obtener una superficie
absolutamente libre de óxido e impurezas.

Instalación
Toda la carpintería metálica será colocada de acuerdo a lo

especificado en Plano. Para su colocación, dejar previamente
empotrados los anclajes, tarugos y otros elementos de sujeción en
los muros, apropiados para la perfecta seguridad y estabilidad de los
elementos de la carpintería metálica.
Acabados
La carpintería metálica será acabada con dos manos de pintura
anticorrosiva, aplicada con pistola aerográfica, la primera mano en
taller, posteriormente en obra luego de la instalación se aplicará la
segunda mano.
El acabado final será ejecutado en obra, del color que se determine,

debiendo aplicarse dos manos de pintura esmalte.
Unidad de Medición
La unidad de medición de esta partida será de acuerdo por unidad
Condiciones de pago
03.01.08 CERRAJERIA
03.01.08.01 BISAGRAS
03.01.08.01.01 BISAGRA CAPUCHINAS ALUMINIZADA DE 4" PARA
PUERTAS DE MADERA
Las bisagras para puertas de madera serán alunizadas, capuchino

de 4” x 4” pulgadas. Los tornillos serán de cabeza plana. Las
bisagras serán de pasador removible de acero y los retenedores para
evitar que los paradores se salgan con el uso. Deberán ser auto
lubricados.

En lo posible las bisagras serán colocadas en la puerta, más no en el

marco, para de esta manera fijarlos al marco. Serán 4 bisagras por
puerta.
Unidad de medida.
El método de medición es por unidad (unid.) el cómputo se efectuará
por cada una de las piezas iguales en dimensiones y características,
Condiciones de pago
03.01.08.01.02 BISAGRAS CAPUCHINAS ALUMINIZADA PARA VENTANAS

2 1/2" x 2 1/2"
Las bisagras para puertas de madera serán aluminizadas, capuchino
de 2 ½” x 2 ½” pulgadas. Los tornillos serán de cabeza plana. Las
bisagras serán de pasador removible de acero y los retenedores para
evitar que los paradores se salgan con el uso. Deberán ser auto
lubricado.
En lo posible las bisagras serán colocadas en la ventana, más no en
el marco, para de esta manera fijarlos al marco. Serán 3 bisagras por
ventana inferior y 2 bisagras en las ventanas superiores en la parte
superior.
Unidad de medida.
El método de medición es por (unid.) el cómputo se efectuará por
cada una de las piezas iguales en dimensiones y características,
Condiciones de pago


anteriormente.
03.01.08.01.03 BISAGRAS METALICAS DE 3 1/2” x3 1/2”
Descripción
Serán de tipo pesado, de acero de primera calidad. Se colocará por
cada hoja de puerta tres unidades de bisagras con las siguientes
dimensiones:
 Bisagras de 3 ½”, para puertas metálicas

 Bisagras de 3 ½”, metálicas para puertas rejadas.
Materiales
Acero estructural, norma de calidad ASTM A36
Las bisagras serán soldadas colocadas en la puerta, más no en el
marco, para de esta manera fijarlos al marco de acero de 2” Serán 4
bisagras por puerta.
Unidad de medida.
El método de medición es por Unidad (UND) el cómputo se efectuará
por cada una de las unidades iguales en dimensiones y
características, ejecutado y aceptado por el supervisor de la obra.
Condiciones de pago
anteriormente.
03.01.08.02 CERRADURAS
03.01.08.02.01 CERRADURA 3 GOLPES DE ACERO INOXIDABLE PARA
PUERTA EXTERIOR
Descripción.

Salvo indicación contraria en los planos, las cerraduras para puertas

principales, serán Pesado Anti-impacto, Anti-palanca, Anti-extracción,
Anti-taladro, de sobreponer, con tambor de 10 pines, pestillo y
tirador de bronce, cerrojo blindado, de tres golpes y llave a ambos
lados. Incluye instalación.
Cada cerradura se suministrará con dos llaves como mínimo, no

debiendo existir dos cerraduras para el mismo tipo de llave. Las
llaves serán entregadas en tableros, identificadas cada una de ellas
por anillos con el nombre o número del ambiente al que pertenecen.
Materiales
Cerradura de bronce
- Color dorado
- Protector exterior (espesor de 2 mm), jalador y placa de fijación.
- Tornillos de fijación
- Tirador de bronce y seguro nocturno
- 04 llaves de alpaca
Se colocarán a 1.00 ml. del N.P.T. medidos al eje de la cerradura.
Los materiales que forman todas las partes de la cerradura serán de
resistente a cualquier condición atmosférica, el Ingeniero supervisor y
el Propietario, se reservan el derecho de aprobar la marca y forma de
cerraduras. La presente partida, incluye la instalación de la
cerradura.
En metal: Soldado a platina en la parte interior en rejas

En madera Esta cerradura viene con una placa de fijación
asegurando la cerradura con 4 pernos que atraviesan la puerta de
lado a lado
Unidad de medida.
Unidad de medida es por Unidad (UND).

Condiciones de pago
anteriormente.
03.01.08.02.02 CERRADURA DE POMO DE ACERO INOXIDABLE PARA

PUERTA INTERIOR
Descripción
Las cerraduras para las puertas interiores, será de tipo pomo.
Tendrán llave de seguridad por el lado exterior del ambiente y giro
por el lado interior. Serán de embutir, pesadas, de doble perilla, de
cilindro, con sistema de pines, clavijas o discos y diseñadas
especialmente para trabajo pesado y la función por cumplir dentro del
ambiente en las que están ubicadas.
Cada cerradura se suministrará con dos llaves como mínimo, no
debiendo existir dos cerraduras para el mismo tipo de llave. Las
llaves serán entregadas en tableros, identificadas cada una de ellas
por anillos con el nombre o número del ambiente al que pertenecen.
Material
Certificaciones: ANSI/BHMA A 156.2 Serie 4000 Grado
2 Cilindros: De 6 pernos con 2 llaves Amaestramiento: Pedido
especial (solo con 6 pernos) Igualamiento: Pedido
especial Abatimiento: Reversible para puertas derecha e
izquierdas Espesor de Puerta:35 a 48 mm (1 3/8 a 1
7/8") Preparación de Puerta:
25 mm (1")
Perforación para
pestillo.
54 mm (2 1/8")
Perforación para
cerradura
Color: Níquel Plata

Se colocarán a 0.90 mt. del N.P.T. medidos al eje de la cerradura.
cerradura.
Unidad de medida.
Condiciones de pago
anteriormente.
03.01.08.02.03 CERROJO TIPO SAPITO DE ACERO INOXIDABLE

C/CADENA L=1.20m. (VENTANAS)
Descripción
En las ventanas se colocará cerrojos tipo sapito con cadena de
bronce se colocara en cada hoja lo mas próximo al lado derecho de
los marcos inferiores y en el lado central inferior de los marcos
superiores según se muestra en las láminas D-01 y D-02.
Materiales
Cerrojo tipo sapito con cadena de bronce 1 por hoja.
Será entornillado de forma manual por debajo de las hojas superiores
y en la parte superior de las hojas inferiores de cada ventana baja y
en la parte inferior en ventanas altas.
Unidad de medida.

Condiciones de pago
anteriormente.
03.01.08.02.04 CERROJO DE ACERO INOXIDABLE PARA PUERTA 1/2" x 8"

Descripción
Los cerrojos para puertas rejadas del cerco perimétrico estarán
colocadas por el lado interior diseñadas especialmente para trabajo
pesado cada cerradura llevara un candado especial de 40 mm se
colocaran a 90 cm del N.P.T. medidos al eje del cerrojo.
cerradura.
Materiales
Tubo negro redondo 45 cm 3/4"x 2mm
Candado 40mm
Platina 3/16”
La soldadura: a emplearse estará de acuerdo con las
especificaciones dadas por el fabricante, tanto con profundidad,
forma y longitud de aplicación.
Una vez ejecutada esta, debe ser esmerilada para que presente un
acabado de superficie uniforme.
Los cerrojos serán soldados
Unidad de medida
Se medirá por unidad (und).
Condiciones de pago
anteriormente.

03.01.08.02.05 PICAPORTE ALUMINIZADA DE 1"X3" PARA VENTANAS
Comprende el suministro y colocación de los picaportes para puertas

metálicas según el diseño indicado en planos.
Materiales
Tubo negro redondo 18cm 3/4"x 2mm
Candado acerado anticorte, anti-impacto 30mm
Platina 3/16”
Soldadura:
a emplearse estará de acuerdo con las especificaciones dadas por
el fabricante, tanto con profundidad, forma y longitud de aplicación.
Una vez ejecutada esta, debe ser esmerilada para que presente un
acabado de superficie uniforme
Los picaportes serán soldados de acuerdo a los planos (lámina D-03)
Unidad de medida
Se medirá por unidad (und).
Condiciones de pago
anteriormente.
03.01.08.03 ACCESORIOS DE CIERRE

03.01.08.03.01 CANDADO INCLUYENDO CADENA 1.00 M (PUERTA DOBLE
HOJA)
Se colocara En las rejas doble hoja del cerco perimétrico se colocará
candado con una cadena de longitud 1.00m.
El candado será de tipo acerado anti-corte, anti-impacto. 40mm como
mínimo
Unidad de medida.
La unidad de medición es por Unidad, se contabilizara sumando el
número de piezas de dimensiones y características iguales,

Condiciones de pago
anteriormente.
03.01.09 VIDRIOS, CRISTALES Y SIMILARES

03.01.09.01 ESPEJO BISELADO 1.15x0.75M
Descripción
Comprende el suministro del espejo biselado de 0.60x0.90m y
1.50x0.90m. según lo indicado en los planos.
Material
Vidrio crudo 4mm de espesor
Los espejos se instalaran en los baños se fijaran a través de resina
negra posterior al pintado del muro
Unidad de medida.
Condiciones de pago
anteriormente.
03.01.09.04 VIDRIO CRUDO DE 8mm. INC. LAMINA DE SEGURIDAD

P/VENTANA
Descripción
Los vidrios serán de primera calidad, transparentes, incoloros,
planos, de caras paralelas, sin defectos de fabricación como
ondulaciones, burbujas e impurezas, libres de fisuras, quiebres,
raspaduras y otros defectos.

No deformarán las imágenes a través de ellos, desde el interior o del

exterior; tampoco deformarán las imágenes reflejadas con cualquier
ángulo de incidencia.
Las dimensiones están indicadas en Planos. El espesor tendrá una
tolerancia de 5%.
Tendrán un espesor de 8mm. El área máxima de la sección será de
8.55 m²
se colocaran láminas de seguridad para protección frente a roturas
de vidrios por causantes de impacto externas ya que una vez roto el
vidrio, la lámina ayuda a mantenerlo unido, siendo altamente
resistentes al desgarro estos se colocaran en los marcos inferiores
de ventanas bajas ya que en los marcos superiores se usaran malla
mosquetero únicamente. Lo mismo en ventanas altas no se colocara
vidrio.
Las Láminas serán apllicadas por instaladores profesionales
autorizados.. El primer paso es preparar la zona de la ventana para
la aplicación, colocando paños sobre el suelo y protegiendo y/o
moviendo los muebles cuando sea necesario.
A continuación se limpia el vidrio con soluciones de limpieza

comunes y espátulas con filo. Luego se rocía la lámina con una
solución de detergente y agua para lograr su correcto
posicionamiento, y se la aplica sobre el vidrio de la ventana.
Utilizando un escurridor de goma profesional y siguiendo las técnicas
adecuadas, se completa la aplicación eliminando el exceso de agua,
cortando los extremos y secando los bordes con el escurridor de
goma.
Unidad de medida
La unidad de medición es por metro cuadrado (m2).
Condiciones de pago


03.01.10 PINTURA
03.01.10.01 PINTURA MUROS INTERIORES LATEX MATE - 2 MANOS COLOR
BLANCO HUMO
03.01.10.03 PINTURA AL LATEX MATE - 2 MANOS EN COLUMNAS Y VIGAS
INTERIORES COLOR AMARILLO MARACUYÁ
Descripción
Este rubro comprende todos los materiales y mano de obra
necesarios para la ejecución de los trabajos de pintura en muros
interiores, columnas, vigas y derrames.
Se aplicará empastado a la superficie limpia libre de impurezas y
posteriormente dos manos con pinturas látex mate para interiores. Se
utilizará preparado de fábrica, de marca o fabricantes conocidos y de
calidad comprobada.
Pintura.
La pintura a utilizar será de látex mate, de primera calidad en el
mercado, de marcas de reconocido prestigio nacional; todos los
materiales deberán ser llevados a la obra en sus respectivos envases
originales. Los materiales que necesiten ser mezclados, lo serán en
la misma obra.
Características:
Acabado: Mate
Color: Según carta de colores
Sólidos en volumen: 40± 3%
Rendimiento teórico: 59 m2 por galón a 1 mil e.p.s.
Para rendimiento práctico tomar en cuenta pérdidas de material

durante la aplicación e irregularidades de la superficie.
SECADO (25ºC)
Tacto: 4 horas

Tacto duro: 8 horas

Tiempo de repintado: 16 horas
Almacenamiento: Mínimo 1 año en su envase original cerrado, bajo
techo y temperatura entre 5º - 35ºC
Aquellos que se adquieran listos para ser usados, deberán
emplearse sin alteraciones y de conformidad con las instrucciones de
los fabricantes. No se permitirá el empleo de imprimaciones
mezcladas de pintura, a fin de evitar falta de adhesión de las diversas
capas entre sí.
La pintura entre otras características, debe ser resistente a los álcalis
del cemento, resistente a la luz y a las inclemencias del tiempo.
Empastado
Es una pasta basada en látex a ser utilizado como imprimante.
Deberá ser un producto consistente al que se le pueda agregar agua
para darle una viscosidad adecuada para aplicarla fácilmente.
En caso necesario el Residente podrá proponer y utilizar otro tipo de
imprimante, siempre y cuando cuente con la aprobación del Ingeniero
Supervisor. Al secarse deberá dejar una capa dura, lisa y resistente a
la humedad, permitiendo la reparación de cualquier grieta, rajadura,
porosidad y asperezas. Será aplicada con plancha de empaste.
Se aplicará en los ambientes indicados en los planos respectivos,
una mano de imprimación y 2 manos de pintura como mínimo.
Debe soportar el lavado con agua y jabón sin sufrir alteraciones en
su acabado.
Se aplicará una mano de imprimante y dos manos con pintura a base
de látex sintético.
Requisitos para la pintura

La pintura no deberá ostentar un asentamiento excesivo en su
recipiente lleno y recientemente abierto y deberá ser fácilmente re
dispersado con una paleta hasta alcanzar un estado suave y
homogéneo.
La pintura no deberá mostrar engrumecimiento, decoloración,
conglutinamiento ni separación del color, y deberá estar exenta de
terrones y natas.

La pintura al ser aplicada deberá extenderse fácilmente con la

brocha, poseer cualidades de enrasamiento y no mostrar tendencias
al escurrimiento o a correrse al ser aplicada en las superficies
verticales y lisas.
La pintura no debe formar nata en el envase tapado en los periodos
de interrupción de la faena del pintado. La pintura deberá secar
dejando un acabado liso y uniforme, exento de asperezas, granos
angulosos, partes disparejas y otras imperfecciones de la superficie.
Se rechazará la pintura LATEX MATE que no cumpla las

características y calidad establecidas.
El Residente propondrá las marcas de pintura a emplearse,
reservándose el Ingº Inspector el derecho normal de aprobarlas o
rechazarlas. Los colores serán determinados por el cuadro de
colores, y el Arquitecto ó Ingº de la obra.
La selección de colores será hecha por los Arquitectos y las
muestras se realizarán en los lugares mismos donde se va a pintar y
en forma que se puedan ver con la luz natural del ambiente. Las
muestras se harán sobre una superficie de 2 m2 como mínimo para
que sean aceptables.
Procedimiento de ejecución
Antes de efectuar la pintura definitiva se quitará el polvo y eliminaran
las salpicaduras de cemento o yeso, las manchas de grasa o de
otras sustancias extrañas.
La superficie debe estar libre de contaminantes y completamente
seca posteriormente se procederá al lijado , se aplicara el imprimante
sellador, continuación el lijado uniforme de lija de menor dimensión,
posteriormente la aplicación de pasta mural, seguido nuevamente del
lijado menor y finalmente la aplicación de 2 manos de pintura.

empleará sin adulteración alguna, procediendo en todo momento de
acuerdo a las especificaciones proporcionadas por los fabricantes. La

pintura se aplicará en capas sucesivas a medida que se vayan

secando las anteriores. Se dará un mínimo de 2 manos.
Unidad de medida.
En pintura en muros interiores, columnas y vigas… m2
Condiciones de pago
03.01.10.02 PINTURA MUROS EXTERIORES OLEO MATE - 2 MANOS COLOR

MARACUYA
03.01.10.04 PINTURA AL OLEO MATE - 2 MANOS EN COLUMNAS Y VIGAS
EXTERIORES COLOR BLANCO HUMO
Descripción
Este rubro comprende todos los materiales y mano de obra
necesarios para la ejecución de los trabajos de pintura en muros
exteriores, columnas, vigas y derrames.
Se aplicará empastado a la superficie limpia libre de impurezas y
posteriormente dos manos con pinturas oleo mate. Se utilizará
preparado de fábrica, de marca o fabricantes conocidos y de calidad
comprobada.
Pintura.
Oleo Mate. Es una pintura a base de resinas alquídicas y pigmentos
de gran calidad que le confieren gran resistencia y durabilidad a la
superficie pintada.
Se aplicara en ambientes exteriores, y se realizara según los colores
y diseños indicados en los planos (lámina A-03 y A-04)
Características:
Acabado: Mate
Color: Según carta de colores

Sólidos en volumen: 40± 3%

Rendimiento teórico: 59 m2 por galón a 1 mil e.p.s.
Para rendimiento práctico tomar en cuenta pérdidas de material

durante la aplicación e irregularidades de la superficie.
SECADO (25ºC)
Tacto: 4 horas
Tacto duro: 8 horas
Tiempo de repintado: 16 horas
Almacenamiento: Mínimo 1 año en su envase original cerrado, bajo
techo y temperatura entre 5º - 35ºC
Aquellos que se adquieran listos para ser usados, deberán
emplearse sin alteraciones y de conformidad con las instrucciones de
los fabricantes. No se permitirá el empleo de imprimaciones
mezcladas de pintura, a fin de evitar falta de adhesión de las diversas
capas entre sí.
Empastado
Es una pasta basada en látex a ser utilizado como imprimante.
Deberá ser un producto consistente al que se le pueda agregar agua
para darle una viscosidad adecuada para aplicarla fácilmente.
En caso necesario el Residente podrá proponer y utilizar otro tipo de
imprimante,
Siempre y cuando cuente con la aprobación del Ingeniero Supervisor.
Al secarse deberá dejar una capa dura, lisa y resistente a la
humedad, permitiendo la reparación de cualquier grieta, rajadura,
porosidad y asperezas. Será aplicada con plancha de empaste.
La pintura entre otras características, debe ser resistente a los álcalis
del cemento, resistente a la luz y a las inclemencias del tiempo.
Se aplicará en los ambientes indicados en los planos respectivos,
una mano de imprimación y 2 manos de pintura como mínimo.
Debe soportar el lavado con agua y jabón sin sufrir alteraciones en
su acabado.
Se aplicará una mano de imprimante y dos manos con pintura a base
de látex sintético.

Requisitos para la pintura

La pintura no deberá ostentar un asentamiento excesivo en su
recipiente lleno y recientemente abierto y deberá ser fácilmente re
dispersado con una paleta hasta alcanzar un estado suave y
homogéneo.
La pintura no deberá mostrar engrumecimiento, decoloración,
conglutinamiento ni separación del color, y deberá estar exenta de
terrones y natas.
La pintura al ser aplicada deberá extenderse fácilmente con la
brocha, poseer cualidades de enrasamiento y no mostrar tendencias
al escurrimiento o a correrse al ser aplicada en las superficies
verticales y lisas.
La pintura no debe formar nata en el envase tapado en los periodos
de interrupción de la faena del pintado. La pintura deberá secar
dejando un acabado liso y uniforme, exento de asperezas, granos
angulosos, partes disparejas y otras imperfecciones de la superficie.
Se rechazará la pintura OLEO MATE que no cumpla las

características y calidad establecidas.
El Residente propondrá las marcas de pintura a emplearse,
reservándose el Ingº Inspector el derecho normal de aprobarlas o
rechazarlas. Los colores serán determinados por el cuadro de
colores, y el Arquitecto ó Ingº de la obra.
La selección de colores será hecha por los Arquitectos y las
muestras se realizarán en los lugares mismos donde se va a pintar y
en forma que se puedan ver con la luz natural del ambiente. Las
muestras se harán sobre una superficie de 2 m2 como mínimo para
que sean aceptables.
Procedimiento de ejecución
otras sustancias extrañas.

La superficie debe estar libre de contaminantes y completamente

seca posteriormente se procederá al lijado , se aplicara el imprimante
sellador, continuación el lijado uniforme de lija de menor dimensión,
posteriormente la aplicación de pasta mural, seguido nuevamente del
lijado menor y finalmente la aplicación de 2 manos de pintura.

acuerdo a las especificaciones proporcionadas por los fabricantes. La
Unidad de medida.
El trabajo efectuado se medirá en:
En pintura en muros exteriores, columnas y vigas exteriores… m2
Condiciones de pago
03.01.10.05 PINTURA ESMALTE SINTETICO ROJO - 2 MANOS EN

CONTRAZOCALO EN EXTERIORES
03.01.10.06 PINTURA ESMALTE SINTETICO ROJO INDIO - 2 MANOS EN
CONTRAZOCALO EN INTERIORES
Descripción
Se aplicará en los contrazócalos de cemento de acuerdo a lo
indicado en los planos respectivos.
Esmalte.
Son pinturas en las cuales el vehículo no volátil, está constituido por
resinas naturales o artificiales, óleo soluble o constituyendo un
sistema homogéneo. Esta pintura puede ser brillante o mate, según

la proporción de pigmentos y su fabricación. Se utilizará preparado

de fábrica, de marca o fabricantes conocidos y de calidad
comprobada.
Color:
La selección de colores será hecha por los arquitectos y las muestras
se realizarán en los lugares mismos donde se va a pintar, y en forma
tal que se puedan ver con la luz natural del ambiente.
Aceptación:
Se rechazará el esmalte que no cumpla las características y calidad
establecidas.
Preparación de las superficies.

Las piezas de carpintería de fierro deberán ser revisadas para
detectar puntos o cordones de soldadura, los que serán eliminados
por medio de lima o esmeril, igualmente se quitará el óxido y se
limpiaran cuidadosamente antes de recibir la pintura anticorrosiva de
taller.
otras sustancias extrañas y se aplicará una nueva mano de
anticorrosivo.
Procedimiento de ejecución.
acuerdo al as especificaciones proporcionadas por los fabricantes. La
Unidad de medida.
La unidad de medida sera m2
Condiciones de pago


03.01.10.07 PINTURA BARNIZ MARINO EN CARPINTERIA DE MADERA
Descripción
Este rubro comprende todos los materiales y mano de obra necesaria
para la ejecución de los trabajos de pintura en la obra en elementos
de madera.
Antes de iniciar los trabajos de pintura en puertas, será necesario
efectuar resanes y lijado de todas las superficies. Se aplicara el
siguiente procedimiento: Lijado preliminar y aplicación de una
mano de barniz incoloro, lijado y aplicación de dos manos adicionales
y tercera capa de barniz aplicada siempre y en todos los casos a
cada 15 horas una de otra.
El acabado es brillante, sin marcas de brocha y que permite apreciar
la textura y de la madera.
Unidad de medida.
El trabajo efectuado se medirá en:
 En carpintería de madera m2
Condiciones de pago
03.01.10.08 PINTURA ANTOCORROSIVA EN CARPINTERIA METALICA EN

PUERTAS
Descripción:
Es un producto elaborado con resinas sintéticas debidamente
plastificadas y con pigmentos inhibidores del óxido que permitirán un
mayor tiempo de vida del cerco perimétrico.
Los elementos ya arenados, se limpiarán bien de manera manual o

mecánica, según normas SSPC-SP-2 ó SP3 (Steel Structures

Painting Council Pittsburgh USA); eliminando así cualquier resto de
suciedad, polvo o grasa que hubiere. Puede ser aplicado con brocha
o rodillo, pistola convencional o airless.
Luego se aplicarán dos manos de pintura base compuesta de
cromato de zinc. Se debe formar una película fuerte con buena
durabilidad hacia el exterior, máxima adherencia y prácticamente
nula absorción de humedad.
Esmalte.
Son pinturas en las cuales el vehículo no volátil está constituido por
resinas naturales o artificiales, óleo soluble, constituyendo un sistema
homogéneo. Esta pintura puede ser brillante o mate, según la
proporción de pigmentos y su fabricación.
Características
Sólidos en volumen 35% +- 5%
Espesor de película seca 1 – 1,5 mils por capa.
La pintura a usar será de primera calidad en el mercado y de marca
de reconocido prestigio. Se aplicará con brocha, rodillo, pistola
convencional o airless.
La pintura se aplicará en capas sucesivas a medida que se vayan
secando las anteriores Se dará un mínimo de 2 manos.
Método de Medición:
La unidad de medida es el metro cuadrado (m2.), El cómputo se
efectuará por cantidad de área trabajada de malla.
Forma de Pago:
03.01.11 OTROS
03.01.11.01 PLACA DE OBRA

03.01.11.01.01 PLACA DE OBRA
La presente partida comprende los trabajos de confección e

instalación de placa de Mármol color beige grabada en bajo relieve
según el diseño, de espesor =2 cm.
Material : Mármol Travertino o Crema Marfil
- Color : Beige
- Espesor : 2 cm.
- Adicionales : con 4 pernos y botones en forma de diamantes
- Dimensiones : 40 cm. de ancho X 60 cm. de alto
- Grabada en bajo relieve y pintada según texto entregado y tres
logotipos
- Embalaje : cajón de madera sellada
Modo de ejecución de la partida

Los trabajos de la placa se harán con la colocación e instalación de
la placa de Mármol con dimensiones 40 cm. de ancho X 60 cm. de
alto, ubicada en la pared exterior principal del módulo 2.
El corte de terreno se realizará bajo el control del Residente y con
autorización del Supervisor.
Una vez culminado los trabajos, éstas serán verificadas y aceptadas
por el Supervisor.
Unidad de medida
La unidad de medida es por Unidad (Unid).
Condiciones de pago
anteriormente.
03.01.11.02 SEÑALIZACION
03.01.11.02.01 SEÑALETICA DE NOMBRES DE AMBIENTES 0.10Mx0.30M
(ADHESIVO+DOBLE ACRILICO CRISTAL 3mm)
03.01.11.02.02 SEÑALETICA DE SEGURIDAD 0.20Mx0.30M (ADHESIVO+DOBLE
ACRILICO CRISTAL 3mm)
03.01.11.02.03 SEÑALETICA DE AVISOS (ADHESIVOS+DOBLE ACRILICO 3MM)

La presente partida comprende los trabajos a realizar el diseño de un

letrero con acrílico con vinil referido a la actividad o indicaciones de
seguridad de cada ambiente.
Materiales
-tarjeta acrílica 3mm en medidas de acuerdo a los planos
-adhesivo impreso con el logo e indicación propia del ambiente.
Equipos
Se contempla el uso de herramientas mecánicas como cortador
laser, ruteadora.
Modo de ejecución
Los trabajos de tipo prefabricado tanto los cortes, ruteado de letras y
el vinil se realizara conforme indica los planos según detalle y los
colores que se determina, referidos al programa Nacional Tambos.
Aceptación de los trabajos

por el Supervisor.
Medición
La unidad de medida es la Unidad (Unid).
Condiciones de pago
anteriormente.
03.01.11.02.04 PANEL DE SECTORES 0.90X1.10M. EN MADERA TIPO MDF

18MM (CON ETIQUETAS TIPO GALLETA 0.10x0.40M EN DOBLE
ACRILICO 3MM SEGUN MODELO)
Descripción
letrero con pintura resistente al exterior de una figura referida al
Programa Nacional Tambos.

Materiales
-Panel de aglomerado de madera (MDF) 12mm
-Soporte de carbonato + tornillo autorroscante 3"x1/4" + tarugo de 2"
ver detalle en Lamina S-02
-Acrílico espesor 3 mm
Equipos
laser, ruteador, compresora y herramientas manuales como brocha,
desarmadores y lija.

la pintura en barniz mate color miel, se realizara conforme indica los
planos según detalle y los colores que se determina, referidos al
programa Nacional Tambos.
por el Supervisor.
Unidad de medida
Condiciones de pago
anteriormente.
03.01.11.02.05 LETRERO DE TAMBOS 1.30X0.70M EN TRIPLAY 19MM (CON

LETRAS EN ACRILICO 5MM SEGUN MODELO)
Descripción
letrero con pintura resistente al exterior de una figura referida al
Materiales
-Panel de aglomerado de madera (MDF) 12mm

-Soporte de carbonato + tornillo autorroscante 3"x1/4" + tarugo de 2"

ver detalle en Lamina S-02
-Acrílico espesor 3 mm
Equipos
laser, ruteador, compresora y herramientas manuales como brocha ,
desarmadores y lija.

la pintura en barniz mate color miel, se realizara conforme indica los
planos según detalle y los colores que se determina, referidos al
por el Supervisor.
Unidad de medida
Condiciones de pago
anteriormente.
03.01.11.03 MURAL
03.01.11.03.01 MURAL CON PINTURA LATEX SATINADO 2.85X8.35M
(SEGUN MODELO)
Descripción
mural con pintura resistente al exterior de una figura referida al
Materiales a utilizar en la partida

Pintura Oleo Mate, según diseño.

Equipos
Se contempla el uso de herramientas manuales tal brocha, rodillo y
tal pistola para pintar.

Los trabajos insitu tanto los cortes de fondo como de las letras y la
pintura oleo mate, se realizara conforme indica los planos según
planos (lamina A-03) y los colores que se determina, referidos al
por el Supervisor.
Unidad de medida
La unidad de medida es global (Glb).
Condiciones de pago
anteriormente.


03 Arquitectura: 03.01 Edificacion Generalidades Alcances de Las Especificaciones

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

03 Arquitectura: 03.01 Edificacion Generalidades Alcances de Las Especificaciones

Cargado por

Copyright:

Formatos disponibles

Expediente técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO

DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

ALCANCES DE LAS ESPECIFICACIONES

La presente especificación describe el trabajo que deberá realizarse

Estas especificaciones tienen carácter general y donde sus términos

VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS

En caso de existir divergencia entre los documentos del proyecto, los

Todas las consultas relativas a la construcción serán efectuadas por

Cuando en los planos y/o especificaciones técnicas se indique: “Igual

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

tiene además el derecho de rechazar el material y obra determinada,

Todos los materiales que se empleen en los trabajos de construcción

El ensayo de materiales, pruebas, así como los muestreos se

Además, el Residente tomará especial previsión en lo referente al

El almacenamiento de los materiales debe hacerse de tal manera

El Inspector está autorizado a rechazar el empleo de materiales,

Cuando exista duda sobre la calidad, características o propiedades

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

aprobación podrá usarse en la obra. El costo de estos análisis,

PROGRAMACIÓN DE LOS TRABAJOS

El Residente, de acuerdo al estudio de los planos y documentos del

Si existiera incompatibilidad en los planos de las diferentes

Se cumplirá con todas las recomendaciones de seguridad, siendo el

EL MINISTERIO DE VIVIENDA, CONSTRUCCION Y

El Residente de la obra deberá presentar al Supervisor de Obra la

Lo anteriormente descrito no será causa de ampliación de plazo de

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

El equipo a utilizar en la obra, estará en proporción a la magnitud de

Comprende la maquinaria ligera necesaria para la obra, así como el

Los costos que demanden el uso de estos servicios de agua y luz

Al terminar los trabajos y antes de entregar la obra, el Residente

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

03.01.01 MUROS Y TABIQUES DE ALBAÑILERIA

Las presentes especificaciones se complementan con las Normas de

No se deberá permitir el picado del ladrillo colocado pues generaría

Los muros de ladrillo serán asentados en aparejos de soga o cabeza,

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

terreno natural con el objeto de evitar la humedad que perjudica

Deberá apilarse en rumas de no más de 10 bolsas lo que facilita su

Módulo de 1.6 a 2.5

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

mediante la inmersión en agua inmediatamente antes del asentado,

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

El desalineamiento horizontal máximo admisible en el emplantillado

03.01.01.01 MUROS DE LADRILLO AMARRE SOGA KK 18 HUECOS C:A 1:5,

Asimismo se colocará alambre N° 08 cada tres hiladas que irán en

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

03.01.02 REVOQUES Y REVESTIMIENTO

Se someterá continuamente a un curado de agua rociada con un

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

Es de referirse que los agregados finos serán de arena de río o de

El revoque que se aplique directamente al concreto no será ejecutado

Espesor mínimo del enfoscado (tarrajeo primario).

El encofrado deberá cubrir completamente la base a que se aplica. Si

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

Para ello, se peinará con fuerza y en sentido transversal al paso de la

El pago constituirá compensación completa por los trabajos descritos

03.01.02.02 TARRAJEO MUROS INT. FROTACHADO MEZ C:A 1:5 e=1.0CM

Los encuentros de muros, deben ser en ángulo perfectamente

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas de Arquitectura

En los revoques ha de cuidarse mucho la calidad de la arena, que no

Es de referirse que los agregados finos serán de arena de río o de
