Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO

DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

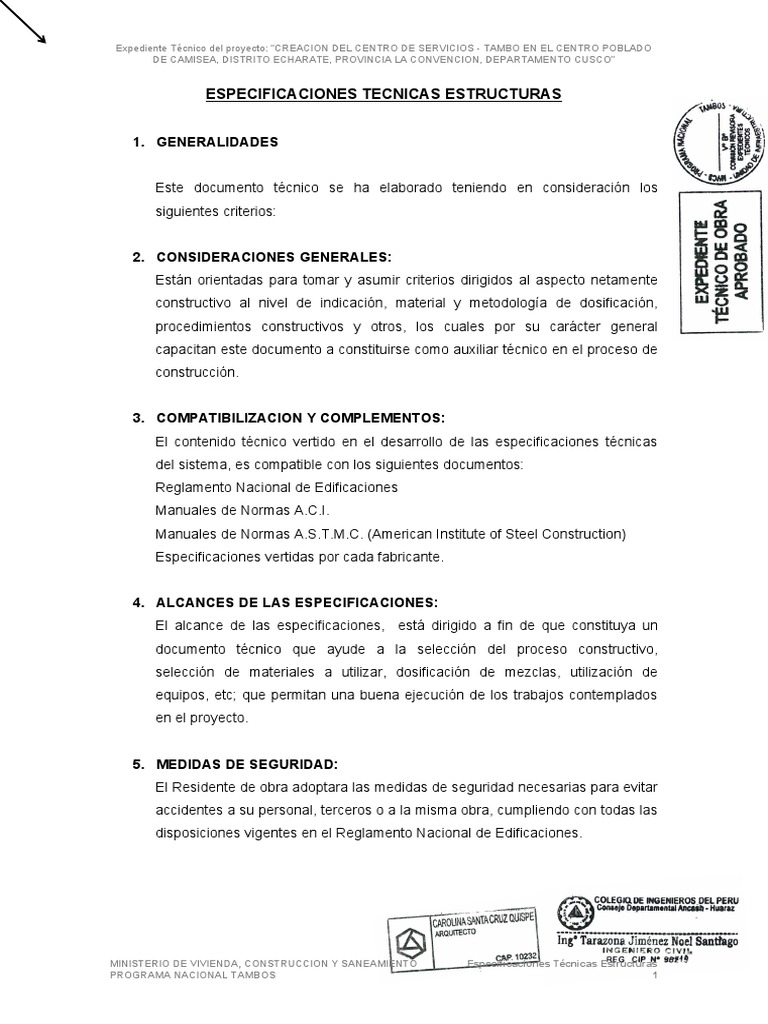

ESPECIFICACIONES TECNICAS ESTRUCTURAS

1. GENERALIDADES

Este documento técnico se ha elaborado teniendo en consideración los

siguientes criterios:

2. CONSIDERACIONES GENERALES:
Están orientadas para tomar y asumir criterios dirigidos al aspecto netamente
constructivo al nivel de indicación, material y metodología de dosificación,
procedimientos constructivos y otros, los cuales por su carácter general
capacitan este documento a constituirse como auxiliar técnico en el proceso de
construcción.

3. COMPATIBILIZACION Y COMPLEMENTOS:
El contenido técnico vertido en el desarrollo de las especificaciones técnicas
del sistema, es compatible con los siguientes documentos:
Reglamento Nacional de Edificaciones
Manuales de Normas A.C.I.
Manuales de Normas A.S.T.M.C. (American Institute of Steel Construction)
Especificaciones vertidas por cada fabricante.

4. ALCANCES DE LAS ESPECIFICACIONES:

El alcance de las especificaciones, está dirigido a fin de que constituya un
documento técnico que ayude a la selección del proceso constructivo,
selección de materiales a utilizar, dosificación de mezclas, utilización de
equipos, etc; que permitan una buena ejecución de los trabajos contemplados
en el proyecto.

5. MEDIDAS DE SEGURIDAD:
El Residente de obra adoptara las medidas de seguridad necesarias para evitar
accidentes a su personal, terceros o a la misma obra, cumpliendo con todas las
disposiciones vigentes en el Reglamento Nacional de Edificaciones.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 1
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

6. VALIDEZ DE ESPECIFICACIONES, PLANOS Y METRADOS

En el Caso de existir divergencias entre los documentos del proyecto:

Los planos tienen validez sobre las especificaciones técnicas, metrados y
presupuesto.
Las Especificaciones Técnicas, tienen validez sobre metrados y presupuesto.
Los metrados tienen validez sobre presupuesto, los metrados son referenciales
y la omisión parcial o total de una partida no dispensara al núcleo ejecutor de
su ejecución, si están previstas de los planos y/o las especificaciones técnicas.
Las especificaciones técnicas se complementan con los planos y metrados
respectivos en forma tal que la obra debe ser ejecutada en su totalidad, aunque
esta figure en uno solo de los documentos.

7. CONSULTAS:
Todas las consultas relativas a la construcción serán efectuadas por el núcleo
ejecutor al supervisor de obra.

8. CAMBIOS POR EL NUCLEO EJECUTOR:

El Residente de Obra en coordinación con el supervisor notificara por escrito
de cualquier material que se indique y considere posiblemente inadecuado e
inaceptable de acuerdo con las leyes, reglamentos y ordenanzas de
autoridades competentes, así como cualquier trabajo necesario que ha sido
omitido.
Si no realiza esta notificación los trabajos serán ejecutados por el núcleo
ejecutor sin costo para la entidad contratante quien aceptara o denegara
también por escrito, dicha notificación.

9. MATERIALES Y MANO DE OBRA:

Todos los materiales o insumos suministrados para la obra que cubren estas
especificaciones, deben ser nuevos, de primer uso, de utilización actual en el
Mercado Nacional e Internacional, de la mejor calidad dentro de su respectiva
clase.
Así mismo toda la mano de obra que se emplee en la ejecución de los trabajos
debe ser de primera clase.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 2
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El Residente tiene que notificar por escrito al supervisor de la obra, sobre la

iniciación de los trabajos. Deben a la iniciación de la obra presentar las
consultas técnicas si hubiera para que sean debidamente absueltas.
Cualquier cambio durante la ejecución de la obra que obligue a modificar el
proyecto original será materia de consulta al supervisor, consecuentemente al
proyectista mediante la presentación de un plano original con la modificación
propuesta para su estudio, conformidad y aprobación final de la Entidad.

10. CAMBIOS AUTORIZADOS POR EL SUPERVISOR:

La entidad puede por medio de una orden escrita del supervisor, hacer cambios
en los planos o Especificaciones Técnicas.
Si dichos cambios significan un aumento o disminución en el monto del
contrato o en el tiempo requerido para la ejecución de Obra, se hará un
reajuste equitativo de estos tomando como base los precios unitarios
estipulados en el contrato y del plazo pactado. Lo tramitado no será
impedimento alguno para que el núcleo ejecutor ejecute los cambios
ordenados.

11. RESPONSABILIDAD POR MATERIALES:

La entidad no asume ninguna responsabilidad por pérdida de materiales o
herramientas del núcleo ejecutor. Si este lo desea puede establecer las
guardianías que crea conveniente bajo responsabilidad y riesgo.

12. INSPECCION Y PRUEBAS

Son las verificaciones que según normas y procedimientos deben realizarse
tanto para los insumos como para los procesos de construcción de las partidas
de estructuras.
Si en la ejecución de una prueba, se comprueba que el equipo, herramienta o
material no está de acuerdo con las especificaciones previstas, el Ingeniero
Supervisor ordenará paralizar el envío de tal insumo y/o removerlo prontamente
del sitio o de la obra, solicitando su reemplazo con otro insumo aceptable.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 3
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

01 OBRAS PROVISIONALES, TRABAJOS PRELIMINARES, SEGURIDAD

Y SALUD
01.01 OBRAS PROVISIONALES Y TRABAJOS PRELIMINARES
01.01.01. CONSTRUCCIONES PROVISIONALES
01.01.01.01 CAMPAMENTO PROVISIONAL (ALMACEN, OFICINA, DORMITORIO Y
COMEDOR DE OBRA
Descripción:
Esta partida comprende la construcción de un almacén provisional. Este
espacio será distribuido para el almacenamiento de los materiales, oficina
de dirección de la obra, dormitorio y comedor.
El campamento provisional deberá reunir todas las condiciones básicas
de habitabilidad, sanidad e higiene; el núcleo ejecutor proveerá la mano
de obra, materiales, equipos y herramientas necesarias para cumplir tal
fin.

Método de Ejecución:
Campamento provisional con ambientes almacén, oficina, dormitorio y
comedor de obra el cual se construirá con postes y travesaños de 2”x3”
pintados con esmalte color blanco, los separadores de los ambientes y el
perímetro será con triplay de 6mm. A excepción de la cocina que será
con calamina de 0.14 mm, las puertas serán de triplay de 6mm, cobertura
con calamina de 0 .14mm ancladas a estructuras de madera 2”x3”, en
todo momento se empleara madera corriente, piso de concreto de
hormigón e=6cm.mezcla 1:10., se instalara tomacorrientes, interruptores
y focos que funcionaran a través de un grupo electrógeno alquilado, el
campamento provisional comprenderá un área construida 85.8m2 de
ancho 4.40m y largo 19.50m. y un área techada 102.51 de ancho 5.10m
y largo 20.10m.

Método de Medición:
Esta partida se medirá por unidad (UND) y aceptado por el Ingeniero
Supervisor.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 4
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
El pago de esta partida se hará de acuerdo al método de medición,
entendiéndose que dicho pago constituirá compensación total por toda
mano de obra, equipo, herramientas materiales e imprevistos necesarios
para completar satisfactoriamente la partida.

01.01.01.02 SERVICIOS HIGIENICOS P/TRABAJADORES (2 LETRINAS)

Descripción:
En esta partida se deberá tener en cuenta la implementación temporal de
servicios higiénicos para los trabajadores cumpliendo lo indicado en el de
estudio de impacto ambiental (EIA)

Método de Medición:
La unidad de medida es la unidad (UND)

Forma de pago:
El pago se efectuará por todas las actividades mencionadas en esta
partida, dicho precio y pago será por el total de actividades realizadas y
constituirá compensación total; mano de obra, herramientas, leyes
sociales, impuestos y cualquier otro insumo o suministro que sea
necesario para la ejecución del trabajo.

01.01.01.03 CARTEL DE OBRA 3.60 x 2.40 m

Descripción:
El cartel de obra contendrá los datos de la obra como son: Nombre de la
Obra, presupuesto de Obra, plazo de ejecución, Entidad que financia,
núcleo ejecutor, y otros de importancia que indique el Supervisor. El
letrero deberá tener las dimensiones siguientes:

Dimensiones: 3.60 m x 2.40 m.

El diseño del letrero será indicado por la entidad al inicio de la obra. El
cartel de obra será en gigantografia banner base panaflex impreso en
alta resolución instalada sobre una estructura de madera tornillo
compuesta de tres postes de 3” x 3” x 3.8m y travesaños de 2” x 3” x
3.6m , la madera empleada es de tipo corriente pintado con esmalte color
blanco, con una cimentación en concreto que garantice su completa

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 5
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

estabilidad y fijación, el cartel se ubicara en lugar visible de modo que, a

través de su lectura, cualquier persona pueda enterarse de la obra que se
está ejecutando; la ubicación será previamente aprobada por el ingeniero
supervisor. El costo incluirá su transporte y colocación.

Método de Medición:
El trabajo se medirá por unidad (Und); ejecutada, terminada e instalada
de acuerdo con las presentes especificaciones; deberá contar con la
conformidad y aceptación del ingeniero supervisor, también lo constituye
la reposición dado el comportamiento social de la zona, los letreros
sufrirán vandalismo o robo.

Forma de Pago:
El cartel de Obra, medido en la forma descrita anteriormente, será
pagado al precio unitario del contrato, por unidad para la partida Cartel de
Obra, entendiéndose que dicho precio y pago constituirá compensación
total por toda mano de obra, equipos, herramientas, materiales e
improvistos necesarios para completar satisfactoriamente la partida.

01.01.02 INSTALACIONES PROVISIONALES

01.01.02.01 AGUA PARA LA CONSTRUCCION

Descripción:
Se refiere esta partida al agua que se empleara durante el proceso de
construcción de la obra. El agua será limpia, traída de un punto de
captación a la obra.

Método de Ejecución:
El agua captada desde un punto coordinado deberá ser de óptima de
calidad, traerá con tubería o cisternas y se podrá almacenar en tanques
provisionales que garanticen la buena calidad del agua (libre de aceites,
grasas)

Método de Medición:
Esta partida se medirá de manera global (GLB) por el transporte y
almacenamiento realizado y aceptado por el Ingeniero Supervisor.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 6
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
El pago de esta partida se hará de acuerdo al método de medición.

01.01.03 TRABAJOS PRELIMINARES

01.01.03.01 LIMPIEZA Y DESBROCE MANUAL DEL TERRENO

Descripción:
Son trabajos de limpieza del terreno considerados en este rubro la
eliminación de desmonte, extracción de malezas, tacones y todo
elemento que pueda causar una descontinuación en el replanteo.

Método de Medición:
El método de medición es por metro cuadrado (m2) del área a utilizar en
la construcción de la obra, ejecutado y aceptado por el supervisor de la
obra.

Forma de Pago:
La cantidad determinada según el método de medición, dicho precio
constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.

01.01.04 MOVILIZACION DE MATERIALES, EQUIPOS Y HERRAMIENTAS

01.01.04.01 FLETE TERRESTRE

Descripción:
El flete consiste en el transporte de los diversos materiales y
equipamiento de la ciudad hasta almacén principal de obra será como:
fierros, cemento, ladrillos, clavos, madera y otros materiales de obra; así
como el equipamiento como Thermas eléctricas o solares, extintores,
postes solares fotovoltaicos, etc .

Método de Ejecución:
Se efectuará de acuerdo a las necesidades de la obra, y cumpliendo con
el cronograma de adquisiciones de materiales.

Método de Medición:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 7
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Esta partida se medirá de manera global (GLB) por el transporte total

realizado y aceptado por el Ingeniero Supervisor.

Forma de Pago:
El pago de esta partida se hará de acuerdo al método de medición, y
verificando que los materiales y equipamiento se encuentre en obra de
acuerdo a lo programado.

01.01.05 TRAZO, NIVELES Y REPLANTEO

01.01.05.01 TRAZO, NIVELES Y REPLANTEO PRELIMINAR

Descripción:
El Trazo, nivel y replanteo de los planos consiste en materializar en el
terreno, con determinación precisa y exacta los ejes, niveles así como
definir los linderos y establecer las marcas; es decir, señales fijas de
referencia con carácter temporal y/o permanente.
El núcleo ejecutor someterá el trazado y replanteo a consideración del
Supervisor, él que otorgará la aprobación o indicará las modificaciones a
introducir, si el caso lo amerita, antes de proseguir con los trabajos.

Método de Ejecución:
Para efectuar el replanteo y trazado es necesario hacerlo con el terreno
completamente libre de escombros, basura, desmonte, plantas, etc.
Se deberá de contar con la suficiente cantidad de madera, para las
estacas, las cerchas así como también con los instrumentos topográficos
correspondientes, los que empleados convenientemente y por el personal
capaz, brindarán la satisfacción de un trabajo bien realizado.
Determinación del B.M. el núcleo ejecutor solicitará al Supervisor la
determinación del B.M. oficial a partir del cual se hará el traslado de
niveles a la obra.
De no contarse en las inmediaciones con el B.M. oficial se procederá a
determinar B.M.S. auxiliares en números de tres como mínimo para cada
proyecto y situados en lugares que con el avance de las obras no
entorpezca su libre utilización.
Para la materialización del B.M. se excavará un hueco de 25 x 25 x 45
cm. llenándose con concreto de f´c = 140 Kg/cm2, en el centro de lado

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 8
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

visible se colocará una placa de B.M. oficial en la que se anotará el nivel

que corresponde, al ser trasladado del B.M. oficial, el nombre del núcleo
ejecutor que ejecuta la obra y la fecha respectiva.
En los planos de replanteo a entregarse por el núcleo ejecutor deben
aparecer estos B.M. claramente ubicados, no debiéndose destruir los
colocados en la obra.
Determinación de los alineamientos y ejes de acuerdo con los planos del
proyecto el núcleo ejecutor ubicará los puntos referenciales para el
trazado de los ejes, los que se materializarán en cerchas, estacas,
muretes, etc. de acuerdo con los elementos o facilidades que se le
presenten en el lugar de trabajo.
De presentarse alguna diferencia entre planos y terreno con respecto a la
alineación, ubicación de los ejes y otros se deberá dar parte al Supervisor
el que determinará las acciones a realizarse.

Método de Medición:
El método de medición es por metro cuadrado (m2) en trazo, niveles y
replanteos preliminares, se calculará el área del terreno ocupada por el
trazo, ejecutado y aceptado por el supervisor de la obra.

Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario establecido, y dicho precio constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.

01.01.05.02 REPLANTEO DURANTE EL PROCESO

Descripción:
Se refieren a los trabajos que se realizarán durante la ejecución de la
obra, el ejecutor deberá llevar un control topográfico permanente, para
cuyo efecto contará con los instrumentos de precisión requeridos, así
como con el personal técnico calificado y los materiales necesarios.

Método de Ejecución:
Se marcarán los ejes referenciándose adecuadamente, para facilitar el
trazado y estacado de los vértices de la captación, se monumentarán los

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 9
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

BM en un lugar seguro y alejado del eje del muro, para controlar los
niveles y cotas. Los trabajos de trazo y replanteo serán verificados
constantemente por el Supervisor.

Método de Medición:
Se medirá en metro cuadrado (m2), el área efectiva en la cual se ha
realizado el replanteo. Para el cómputo del área de replanteo no se
considerará las Mediciones y replanteo de puntos auxiliares o
referenciales; este deberá contar con la conformidad del Ingeniero
Supervisor.

Forma de Pago:
El pago de la partida se hará por metro cuadrado (m2). Será pagada al
precio unitario establecido, entendiéndose que dicho precio y pago
constituirá compensación total por toda mano de obra, equipos,
herramientas, materiales e imprevistos necesarios para completar
satisfactoriamente el trabajo.

01.02 SEGURIDAD Y SALUD – MITIGACION AMBIENTAL

01.02.01 ELABORACION, IMPLEMENTACION Y ADMINISTRACION DEL PLAN
DE SEGURIDAD Y SALUD EN EL TRABAJO
01.02.01.01 ELABORACION, IMPLEMENTACION Y ADMINISTRACION DEL PLAN
DE SEGURIDAD Y SALUD

Descripción:
El plan de seguridad y salud se refiere a los mecanismos técnicos y
administrativos necesarios para garantizar la integridad física y salud de
los trabajadores y de terceras personas durante la ejecución de las
actividades previstas en el presente expediente técnico.

Método de Ejecución:
El plan de seguridad y salud deberá definir como objetivo la prevención
de riesgos y garantizar la integridad física de los trabajadores. así mismo
deberá definir al comité de seguridad, quien velara por el fiel
cumplimiento de las normas establecidas en el presente plan.
Se identificaran los peligros, los riegos y las acciones preventivas para
evitar accidentes.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 10
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Se implementara con planos para la instalación de protecciones

colectivas para todo el proyecto.
La responsabilidad de supervisar el cumplimiento de los estándares de
seguridad y salud quedara delegada en el jefe inmediato de cada
trabajador.

Método de Medición:
Esta partida será medida por mes (mes)

Forma de Pago:
Será pagada al precio establecido, entendiéndose que dicho precio y
pago constituirá compensación total por todos los trabajos especificados
para la implementación y administración del plan de seguridad y salud
previa aceptación del supervisor de Obra.

01.02.01.02 EQUIPOS DE PROTECCION INDIVIDUAL

01.02.01.03 EQUIPOS DE PROTECCION COLECTIVA
Descripción:
Comprende todos los equipos de protección individual (EPI) que deben
ser utilizados por el personal de la obra, para estar protegidos de los
peligros asociados a los trabajos que se realicen, de acuerdo a la Norma
G.050 Seguridad durante la construcción, del Reglamento Nacional de
Edificaciones.
Los equipos de protección colectiva deben ser instalados para proteger a
los trabajadores y público en general de los peligros existentes en las
diferentes áreas de trabajo.

Método de Ejecución:
Los EPI que deben ser considerados son: casco de seguridad, gafas de
acuerdo al tipo de actividad, escudo facial, guantes de acuerdo al tipo de
actividad (cuero, aislantes, etc.), botines/botas de acuerdo al tipo de
actividad (con puntera de acero, dieléctricos, etc.), protectores de oído,
respiradores, arnés de cuerpo entero y línea de enganche, prendas de
protección dieléctrica, chalecos reflectivos, ropa especial de trabajo en
caso se requiera, otros.
Lo equipos de protección colectivos son considerados: barandas rígidas
en bordes de losa y acordonamientos para limitación de áreas de riesgo,

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 11
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

tapas para aberturas en losas de piso, sistema de líneas de vida

horizontales y verticales y puntos de anclaje, sistemas de mallas
antiácida, sistema de entibados, sistema de extracción de aire, sistemas
de bloqueo (tarjeta y candado), interruptores diferenciales para tableros
eléctricos provisionales, alarmas audibles y luces estroboscópicas en
maquinaria pesada y otros.

Método de Medición:
Se medirá por mes (mes) y se contara con lo requerido en lo referente a
la cantidad de equipos de protección individual y colectiva para todos los
obreros expuestos al peligro de acuerdo al planeamiento de obra.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el
costo de material, equipo, mano de obra, imprevistos necesarios para
completar partidas.

01.02.01.04 SEÑALIZACION TEMPORAL DE SEGURIDAD

Descripción:
Toda obra de construcción debe contar con una señalización para indicar
las actividades correctas que los trabajadores deben realizar durante la
ejecución de los trabajos.

Método de Ejecución:
Se colocaran las señales preventivas, redes de seguridad, barandas
perimetrales que indiquen las actividades que ayuden a prevenir
accidentes.

Método de Medición:
Se medirá por mes (mes) medido y aprobado por la supervisión.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 12
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

costo de material, equipo, mano de obra, imprevistos necesarios para

completar partidas.

01.02.01.05 CAPACITACION EN SEGURIDAD Y SALUD

Descripción:
Toda obra de construcción debe contar con capacitaciones sobre la
seguridad, salud en el trabajo que contenga mecanismos técnicos y
administrativos necesarios para garantizar la integridad física y salud de
los trabajadores y de terceras personas, durante la ejecución de las
actividades previstas en el contrato de obra y trabajos adicionales que se
deriven del contrato principal.
El jefe de Obra o Residente de Obra es responsable de que se
implemente la capacitación antes del inicio de los trabajos contratados,
así como de garantizar su cumplimiento.

Método de Ejecución:
Se deberá de capacitar al personal sobre en los temas de identificación
de peligros, evaluación de riesgos, acciones preventivas.
Y se deberá de considerar los planos para la instalación de protecciones
colectivas para todo el proyecto.

Método de Medición:
Se medirá por mes (mes) medido y aprobado por la supervisión.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el
costo de material, equipo, mano de obra, imprevistos necesarios para
completar partidas.

01.02.02 RECURSOS PARA RESPUESTAS ANTE EMERGENCIAS EN

SEGURIDAD Y SALUD DURANTE EL TRABAJO

01.02.02.01 RECURSOS PARA RESPUESTAS ANTE EMERGENCIAS EN

SEGURIDAD Y SALUD DURANTE EL TRABAJO

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 13
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Descripción:
En toda Obra se debe contar con las facilidades necesarias para
garantizar la atención inmediata y traslado a centros médicos de las
personas heridas o súbitamente enfermas, en tal sentido el residente de
la obra deberá tener un botiquín de primeros auxilios.

Método de Ejecución:
El botiquín de primeros auxilios como mínimo deberá contener los
insumos que posibiliten el auxilio inmediato en la obra y permitan de ser
necesario un traslado externo tomando en consideración su cercanía a
centros de asistencia médica hospitalaria.
Se deberá considerar los materiales indicados en la NTE G 050 Anexo B
pto27 B1.

Método de Medición:
Se medirá por global (glb) medido y aprobado por la supervisión.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el
costo de material, e imprevistos necesarios para completar esta partida.

01.02.03 MITIGACION AMBIENTAL

01.02.03.01 TALLER DE INFORMACION DE LOS ALCANCES U OBJETIVOS DEL
PROYECTO A LOS BENEFICIARIOS.

Descripción:
Esta partida se refiere a las charlas de información que se darán a la
población para los inicios de los trabajos de la obra con la finalidad de
que conozcan que es lo que se ejecutara y cuál será su beneficio a la
población se realizará por el Residente de Obra.

Método de Ejecución:
Previo al inicio de los trabajos preliminares el Residente de la obra
deberá convocar a una reunión a los pobladores de la zona para
informarles sobre el inicio de los trabajos y las características del mismo,
la información deberá ser corta y precisa.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 14
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de Medición:
Se medirá por Taller (Tall.) medido y aprobado por la supervisión

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido.

01.02.03.02 CAPACITACION EN TEMAS AMBIENTALES, EN SEGURIDAD Y

SALUD EN OBRA
Descripción:
Esta partida se refiere a las charlas de información que se darán a los
trabajadores de la obra considerando los temas ambientales, de
seguridad y de salud.

Método de Ejecución:
Previo a los inicios de los trabajos diarios el residente de la obra o la
persona capacitada que designe realizara las charlas técnicas de 10
minutos como lo indica el RNE – Norma G 050. En donde indicara los
cuidados ambientales, de seguridad que cada trabajador debe considerar
durante la realización de sus tareas.

Método de Medición:
Se medirá por Taller (Tall.) medido y aprobado por la supervisión

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido.

01.02.03.03 RESTITUCION DE AREAS VERDES AFECTADAS POR TRABAJOS

Descripción:
Comprende todos los trabajos que se tiene que realizar para dejar en
óptimas condiciones el área verde que se ha visto dañada por los
trabajos de construcción.
Método de Ejecución:
Las áreas dañadas por los trabajos de la construcción deberán ser
medidas y se dispondrá su restitución considerando las características

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 15
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

iguales o de mejor calidad de las plántulas nativas desarrolladas que se

encontraban antes de daño.

Método de Medición:
Se medirá por unidad (und) y se contara las unidades bien plantadas.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el
costo de mano de obra y plantaciones e imprevistos necesarios para
completar partidas.

01.02.03.04 CAPACITACION AL PERSONAL SOBRE MANEJO DE RESIDUOS

COMUNES Y PELIGROSOS.
Descripción:
Se refiere a los talleres de capacitación que se realizaran sobre el manejo
de los residuos para los trabajadores de la obra así como de terceros que
se encuentran en contacto con la obra.

Método de Ejecución:
Los talleres que se darán deberán ser didácticos, que permitan dar a
conocer de una manera práctica y sencilla el manejo de los residuos
comunes y peligrosos.
En la obra se deberá separar los residuos peligrosos de los no peligrosos,
a efectos de darles el tratamiento conveniente hasta su disposición final.

Método de Medición:
Se medirá por taller (tall), el taller deberá ser a todo el personal de la
obra.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el
costo de mano de obra y equipo para la ejecución de esta partida.
01.02.03.05 HABILITACION DE ESCOMBRERA Y CONSTRUCCION DE
TRINCHERA DE RESIDUOS COMUNES Y PELIGROSOS

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 16
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Descripción:
Este ítem se refiere al área que se habilitara para la colocación de los
residuos derivados de las actividades de construcción los que serán
manejados convenientemente hasta su disposición final.

Método de Ejecución:
Los residuos de las actividades de construcción deberán ser colocados
temporalmente en áreas acordonadas y señalizadas o en recipientes
adecuados debidamente rotulados.
En la obra se deberá separar los residuos peligrosos de los no peligrosos,
a efectos de darles el tratamiento conveniente hasta su disposición final.

Método de Medición:
Se medirá de manera (glb) y se contara las unidades bien plantadas.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el
costo de mano de obra e imprevistos necesarios para completar partidas.

01.02.03.06 RECOLECCION Y TRANSPORTE DE RESIDUOS SOLIDOS

Descripción:
Se refiere a los trabajos que se realizaran de acuerdo a lo indicado por el
estudio de impacto ambiental (EIA).

Método de Medición:
La unidad de medida es mensual (mes).

Forma de pago:
El pago se efectuará por todas las actividades mencionadas en esta
partida, dicho precio y pago será por el total de actividades realizadas y
constituirá compensación total; mano de obra, herramientas, leyes
sociales, impuestos y cualquier otro insumo o suministro que sea
necesario para la ejecución del trabajo.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 17
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

01.02.03.07 DESINSTALACION DE CAMPAMENTO Y SELLADO DE TRINCHERAS

DE RESIDUOS COMUNES Y PELIGROS

Descripción:
Esta partida se realizara de acuerdo a las consideraciones del estudio de
impacto ambiental (EIA).

Método de Medición:
Unidad de Medida: Es por actividad (ACT).

Forma de pago:
El pago se efectuará por todas las actividades mencionadas en esta
partida, dicho precio y pago será por el total de actividades realizadas y
constituirá compensación total; mano de obra, herramientas, leyes
sociales, impuestos y cualquier otro insumo o suministro que sea
necesario para la ejecución del trabajo.

02 ESTRUCTURAS
02.01 EDIFICACION
02.01.01 MOVIMIENTO DE TIERRAS
02.01.01.01 EXCAVACIONES
02.01.01.01.01 EXCAVACION MANUAL PARA ESTRUCTURAS

Descripción:
Se refieren a todos los trabajos de excavación que se realizarán para los
elementos estructurales como Zapatas, Vigas de cimentación,
cimentación.

Método de Ejecución:
Las excavaciones para cimientos corridos, vigas de cimentación y
zapatas se harán dé acuerdo con las dimensiones exactas formuladas
en los planos de cimentaciones, evitando en lo posible el uso de
encofrado, dependiendo en principio de la clase de terreno donde
tenga que trabajarse. En forma general los cimientos se efectuarán
sobre terreno firme (desplante de la cimentación). En caso de que
para conformar la plataforma del NPT. Se tenga que rebajar el terreno
la profundidad de la fundación se medirá a partir del terreno natural

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 18
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

(TN.). Cuando se presenten terrenos sueltos y sea difícil de mantener

la verticalidad de las paredes de las zanjas; se efectuará el
tablestacado o entibado según sea el caso y a indicación del
Supervisor.

Método de Medición:
El método de medición es en metros cúbicos (m3); se medirá el
volumen geométrico de excavación ejecutada del material en sitio,
antes de excavar.

Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
monto establecido y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.01.01.02 CORTES
02.01.01.02.01 CORTE, NIVELACION MANUAL HASTA ALCANZAR TERRENO
COMPETENTE
Descripción:
Consiste en el corte y nivelación de todo el ancho que corresponde al
área proyectada hasta alcanzar terreno estable y de buenas
características libre de material orgánico o material de relleno.

Método de Ejecución:
El corte se efectuará con equipo manual hasta una cota ligeramente
mayor que el nivel inferior al nivel indicado en el plano de
cimentaciones, de tal manera que al preparar y compactar esta capa,
se garantice un suelo estable.
El Supervisor deberá aprobar los niveles de sub rasante excavadas,
así como sus dimensiones según los requerimientos de los planos y/o
detalles.

Método de Medición:
El método de medición es por metro cubico (m3), ejecutado y
aceptado por el supervisor de la obra.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 19
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
La cantidad determinada según el método de medición, dicho pago
constituirá compensación total por el costo de material, equipo, mano
de obra e imprevistos necesarios para completar la partida.

02.01.01.03 RELLENOS
02.01.01.03.01 RELLENO COMPACTADO CON MATERIAL PROPIO Y EQUIPO
MENOR
Descripción:
Esta partida comprende la colocación de material propio proveniente
de las excavaciones en conformidad con los niveles indicadas en los
planos. Este material debe estar libre de material orgánico u otro
material extraño siendo colocado por capas sucesivas.
El material será colocado y esparcido en una capa uniforme y sin
segregación de tamaño hasta tal espesor suelto, de modo de cada
capa tenga, después de ser compactada, el espesor requerido.

Método de Medición:
El método de medición es en metros cúbicos (m3); se medirá el
volumen geométrico de relleno ejecutada del material en sitio.

Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio establecido, y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.01.01.03.02 BASE GRANULAR COMPACTADO DESDE NIVELES DE FONDO

HASTA FALSO PISO.

Descripción:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 20
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Se refiere al material granular que se colocara desde el nivel de fondo

hasta alcanzar el nivel de falso piso para alcanzar el nivel solicitado.

Método de Ejecución:
La colocación de la base granular se hará por capas de 15 cm y se
compactara con plancha compactadora hasta alcanzar como mínimo
el 95 % de su compactación.
El material granular deberá estar libre de impurezas y deberá estar
bien gradado para facilitar su buena compactación.

Método de Medición:
El método de medición es en metros cuadrados (m2), midiendo el
largo por ancho de área trabajada.

Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
monto establecido, y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.01.01.04 NIVELACION INTERIOR Y APISONADO

02.01.01.04.01 REFINE Y COMPACTACION DE NIVELES DE FONDO

Descripción:
Se refiere a la compactación que se realizara sobre el nivel de fondo
de cada excavación realizada para los elementos estructurales.

Método de Ejecución:
Se efectuara con equipo manual (compactadora y/o apisonador
vibratorio) manteniendo los niveles de fondo para cada elemento
estructural.

Método de Medición:
El método de medición es en metros cuadrados (m2).

Forma de Pago:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 21
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La cantidad determinada según el método de medición, será pagada al

monto establecido, y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.01.01.05 ELIMINACION MATERIAL EXCEDENTE

02.01.01.05.01 ELIMINACION MATERIAL EXCEDENTE D=50 M
Descripción:
Se refiere a la eliminación de materiales provenientes de las
excavaciones, así como la eliminación de desperdicios y excedentes
de obra producidos durante la ejecución de la construcción, desde los
puntos de acopio de la obra, hasta los rellenos sanitarios autorizados
por el gobierno local.

Método de Ejecución:
Todo el material acumulado del acarreo interno, se eliminara de forma
manual.
Se tomará precauciones para la formación excesiva de polvo por
medio del riego permanente del material.
No se permitirá la acumulación del material en el terreno por más de
48 horas.

Método de Medición:
El método de medición es en metro cúbico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.01.02 OBRAS DE CONCRETO SIMPLE

02.01.02.01 SOLADOS
02.01.02.01.01 SOLADO C/MEZCLA 1:10 C:H E=2”

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 22
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Descripción:
El solado es una capa de concreto simple de escaso espesor que se
coloca en el fondo de excavaciones para zapatas, proporcionando una
base para el trazado de los elementos estructurales superiores y la
colocación de su respectiva armadura.

Método de Ejecución:
El concreto para solados tendrá una resistencia mínima de 140
kg/cm2, un espesor de 0.05 m. No será necesario el uso de ningún
aditivo.

Método de Medición:
El método de medición es en metros cuadrado (m2); el cómputo total
se obtendrá por el producto del largo por su ancho.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el
costo de material, equipo, mano de obra, imprevistos necesarios para
completar partidas.

02.01.02.02 SOBRECIMIENTOS
02.01.02.02.01 CONCRETO P/SOBRECIMEINTO 1:8 C:H + 25% P.M Ø MAX. 3”
Descripción:
Consiste en el vaciado de concreto ciclópeo cemento-hormigón 1:8+
25% P.M en las estructuras ubicadas sobre los cimientos y que serán
trabajados con aditivos impermeabilizantes.

Método de Ejecución:
El batido de los materiales se hará necesariamente utilizando
mezcladora mecánica, debiendo efectuarse esta operación como
mínimo durante un minuto por cada carga. Para la preparación del
concreto sólo podrá emplearse agua potable o agua limpia de buena
calidad, libre de material orgánico y otras impurezas que puedan dañar
el concreto; sólo con la aprobación del Supervisor se permitirá el
batido manual.
El cemento será Portland tipo V.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 23
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El hormigón deberá ser de cantera y el proveedor presentara su

certificado de calidad.
Se agregará piedra mediana de río, limpia con un volumen que no
exceda el 25% y con un tamaño máximo de 3” de diámetro.

Los aditivos impermeabilizantes son sustancias que, añadidas al

concreto, alteran sus propiedades tanto en estado fresco como
endurecido. Se emplean considerando factores condicionantes de la
obra, tales como: resistencia y trabajabilidad del concreto, clima,
presencia de heladas, etc, actúa obstruyendo la porosidad dentro de
los morteros o concretos y evita la succión capilar interna.
Para este caso se deberá considerar el uso de aditivo para la
preparación del concreto en todos los sobre cimientos de la estructura
con la finalidad de evitar la presencia de humedad. El supervisor dará
la aprobación o no para la utilización del este concreto.

Método de Medición:
Se medirá por metro cúbico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.01.02.02.02 ENCOFRADO Y DESENCOFRADO P/SOBRECIMIENTO.

Descripción:
Esta partida consiste en el encofrado y desencofrado de los sobre
cimientos de Concreto 1:8 C:H + 25% P.M. siendo el
dimensionamiento el especificado en los planos respectivos, debiendo
respetarse los estipulados en éstos en cuanto a proporciones,
materiales y otras indicaciones.

Método de Ejecución:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 24
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El proyecto y ejecución de los encofrados deberá ser con madera

tornillo en óptimas condiciones, serán fijadas de manera que se
mantengan los niveles y dimensiones de las estructuras encofradas y
evitar desplazamientos a la hora de la colocación del concreto.
La Supervisión deberá aprobar el diseño y proceso constructivo de los
encofrados. La revisión y aprobación de los planos de encofrados no
libera al Residente de su responsabilidad de realizar una adecuada
construcción y mantenimiento de los mismos, así como de que
funcionen adecuadamente.
El desencofrado se realizará en forma progresiva, debiéndose verificar
antes de aflojar los encofrados si el concreto ha endurecido lo
necesario. La remoción de los encofrados se efectuará procurando no
dañar el concreto. Se evitarán los golpes, sacudidas o vibraciones.

Método de Medición:
Se medirá por metro cuadrado (m2)

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el
costo de material, equipo, mano de obra, imprevistos necesarios para
completar partidas.

02.01.02.02.03 ACERO CORRUGADO FY= 4200 KG/CM2 GRADO 60

P/CIMIENTO/SOBRECIMIENTO (MECHAS)
Descripción:
Consiste en el suministro, habilitado y colocación de varillas corrugadas
de acero F´y=4,200 kg/cm2., de dimensiones y recubrimiento señalados
en los planos del Expediente Técnico que servirán como elementos de
sujeción entre los elementos estructurales.

Método de Ejecución:
El habilitado y colocación del acero para cimientos y sobre cimientos, se
realiza verificando la ubicación, dimensiones, anclajes, recubrimientos y
traslapes especificados y detallados en los planos del proyecto, los
elementos de acero se unirán con alambre N°. 16 de tal manera que

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 25
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

queden fijos durante el vaciado de concreto. Estas labores deberán

realizarse bajo el control del Residente y con autorización del Supervisor
debiendo éste aprobar los trabajos realizados.

Método de Medición:
Se medirá en Kilogramos (Kg.)

Forma de Pago:
La forma de pago será de acuerdo a lo correctamente ejecutado y precio
establecido, el cual contempla todos los costos de mano de obra,
materiales, herramientas, transporte, y demás insumos e imprevistos
necesarios para la ejecución de la partida. La verificación y aprobación la
realizará el Supervisor.

02.01.02.03 SARDINELES EN SS.HH.

02.01.02.03.01 CONCRETO f´c= 210 kg/cm2 P/SARDINELES

Descripción:
Este tipo de concreto se utilizará en los elementos indicados de
acuerdo a los planos.

1.1 Clases de concreto

Para cada tipo de construcción en las obras, la calidad del concreto
especificada en los planos se establecerá según su clase, referida
sobre la base de las siguientes condiciones:

- Resistencia a la compresión especificada f´c a los 28 días

- Relación de agua / cemento máxima permisible en peso, incluyendo la
humedad libre en los agregados, por requisitos de durabilidad e
impermeabilidad.
- Consistencia de la mezcla de concreto, sobre la base del
asentamiento máximo (Slump) permisible.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 26
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

1.2 Resistencia de concreto

La resistencia de compresión especificada del concreto f´c para cada
porción de la estructura indicada en los planos, se refiere a la
alcanzada a los 28 días, a menos que se indique otra.

1.3 Diseño de mezclas de concreto

La determinación de la proporción de agregados, cemento y agua de
concreto se realizará mediante mezclas de prueba de modo que se
logre cumplir con los requisitos de trabajabilidad, impermeabilidad
resistencia y durabilidad exigidos para cada clase de concreto.
Las series de mezclas de pruebas se harán con el cemento Portland
Tipo I u otro especificado o señalado en los planos con proposiciones
y consistencias adecuadas para la colocación del concreto en obra,
usando las relaciones agua / cemento establecidas, cubriendo los
requisitos para cada clase de concreto.

1.4 Pruebas de resistencia de concreto

Con el fin de ratificar los resultados de las mezclas de prueba, se
preparan series de pruebas a escala natural, para cada clase de
concreto, en las mezcladoras o planta de mezclado que se usarán
para la obra.

Los ensayos se harán con suficiente anticipación con el fin de disponer

de resultados completos y aceptables de comenzar el vaciado de las
obras.

Para una verificación continua de la calidad del concreto, se

efectuarán ensayos de consistencia y pruebas de resistencia durante
la operación de colocación del concreto en obra.

La prueba de resistencia, a una edad determinada será el resultado

del valor promedio del ensayo a la compresión de dos especímenes
cilíndricos de 6” y 12”, de acuerdo con la Norma ASTM-C-33 del
“Método de Ensayo a Compresión de Especímenes Cilíndricos de
Concreto”, provenientes de una misma muestra de concreto, tomando
de acuerdo con la Norma ASTM-C-172 del “Método de Muestra de
Concreto Fresco”.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 27
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Cada muestra de concreto estará constituida por seis especímenes

moldeados y curados de acuerdo con la Norma ASTM-C-33 del
“Método de Fabricación y Curado de Especímenes de Ensayo de
Concreto, en el Campo”. Estos Especímenes serán curados bajo
condiciones de obra y ensayados a los 7, 28 y 60 días.

El nivel de resistencia especificada f´c, para cada clase de concreto,

será considerado satisfactorio si cumple a la vez los siguientes
requisitos.

- Sólo una de diez pruebas individuales consecutivas de resistencia

podrá ser más baja que la resistencia especificada f´c.
- Ninguna prueba individual de resistencia podrá ser menor en 35
kg/cm², de la resistencia especificada.

A pesar de la comprobación del supervisor, el Ing. Residente será total

y exclusivamente responsable de conservar la calidad del concreto de
acuerdo a las especificaciones.

Para el caso de las pruebas de resistencia de cilindros curados en el

campo, que sirven para verificar la eficacia del curado y protección del
concreto en obra, se deberá cumplir lo siguiente:

Las pruebas de resistencia de cilindros curados en el campo tendrán

un valor igual o mayor que el 85% de la resistencia de los cilindros de
la misma mezcla pero curado en el laboratorio.
Cuando las pruebas de resistencia de los cilindros son curadas en el
laboratorio y dan valores apreciablemente más altos que f´c, los
resultados de las pruebas de los cilindros curados en el campo se
consideran satisfactorios si exceden la resistencia de los especímenes
de la misma mezcla curados en el laboratorio.

Cuando las pruebas de resistencia no cumplan con los requisitos

anteriormente indicados, o cuando los cilindros curados en el campo
indican diferencia en la protección y el curado, el Supervisor ordenará
al Residente ensayos de testigos (diamantinos) de concreto, de

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 28
 Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

acuerdo con la Norma ASTM-C-42 “Método de Obtención y Ensayo de

Testigos Perforados y Vigas Cerradas de Concreto”, para aquella área
del concreto colocado que se encuentre en duda.

En cada caso, tres testigos de concreto serán tomados por cada

prueba de resistencia, cuyo valor sea 35 kg/cm² menor que la
resistencia especificada f´c.

El concreto del área de la estructura en duda y representado por los

tres testigos de concreto será satisfactorio si el valor promedio del
ensayo de resistencia de los testigos es igual o mayor que el 85% de f
´c y ningún valor de ensayo individual de los mismos sea menor que el
75% de f´c.

En caso contrario, el Residente procederá a la eliminación y reposición

de la parte afectada de la obra.

Los métodos y procedimientos empleados para la reparación del

concreto deberán cumplir con lo especificado por el Concrete Manual
de Bureau of Reclamation (8va Edición Capítulo VII).

1.5 Consistencia del concreto

Las proporciones de agregado-cemento serán tales que se pueda
producir una mezcla fácilmente trabajable (y que además tengan la
resistencia especificada), de manera que se acomode dentro de las
esquinas y ángulos de las formas y alrededor del refuerzo con el
método de colocación empleado en la obra; pero que no permita que
los materiales se segreguen o produzcan un exceso de agua libre en
la superficie.

Asentamiento Permitido
Se recomienda usar los mayores “SLUMP” para los muros delgados,
para el concreto expuesto y zona con mucha armadura.

Asentamiento en Pulgadas
Clase de Construcción
Máximo Mínimo

Zapatas o placas reforzadas 3 1

Zapatas sin armar y muros C° 3 1
Losa, vigas, muros
MINISTERIO DE VIVIENDA, CONSTRUCCION reforzados
Y SANEAMIENTO 4
Especificaciones 1 Estructuras
Técnicas
PROGRAMA NACIONAL TAMBOS
Columnas 4 1 29
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

1.6 Pruebas de consistencia del concreto

Las pruebas de consistencia se efectuarán mediante el ensayo de
asentamiento, de acuerdo con la Norma ASTM-C-143 del “Método de
Ensayo de Asentamiento” (SLUMP) de concreto de cemento Portland”.
Los ensayos de asentamiento del concreto fresco, se realizarán por lo
menos durante el muestreo para las pruebas de resistencia y con una
mayor frecuencia, según lo ordene el Supervisor, a fin de verificar la
uniformidad de consistencia del concreto.

En todo caso el residente supervisará las pruebas necesarias de los

materiales y agregados de los diseños propuestos de mezcla y del
concreto resultante, para verificar el cumplimiento con los requisitos
técnicos y especificaciones de la obra.

1.7 Aceptación del concreto

Para el caso de concreto armado, se requiere como base de
aceptación que el promedio de cualquier grupo de 5 ensayos de
resistencia sea igual o mayor que la resistencia especificada en los
planos y no más de un 20% de los ensayos de resistencia, tengan
valores menores que la resistencia especificada en los planos. Esto
cuando se refiere a diseño, según parte IV-A del Reglamento del ACI-
318.

Para estructuras diseñadas de acuerdo a la parte IV-B del Reglamento

ACI-318 y para estructuras pretensadas, el promedio de cualquier
grupo de 3 ensayos consecutivos de resistencia de especímenes
curados en el laboratorio que representan cada clase de concreto será
igual o mayor que la resistencia especificada; y no más del 10% de los
ensayos de resistencia tendrán valores menores que la resistencia
especificada.

Cuando los especímenes curados en el Laboratorio, no cumplieran los

requisitos de resistencia, el Ingeniero de Control tendrá el derecho de
ordenar cambios en el concreto suficiente como para incrementar la
resistencia y cumplir con los requisitos especificados.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 30
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Cuando en opinión del Ingeniero Supervisor, las resistencias de los

especímenes curados en el campo están excesivamente debajo de la
resistencia de los curados en el laboratorio, pueden exigirse al núcleo
ejecutor que mejore los procedimientos para proteger y curar el
concreto, en caso de que muestre deficiencias en la protección y
curado, el Ingeniero Supervisor puede requerir ensayos de acuerdo
con “Métodos de obtener, proteger, reparar y ensayar especímenes de
concreto endurecidos para resistencia a la compresión y a la flexión”
(ASTM-C-42) u ordenar prueba de carga, como se indica el capítulo
de 2 del (ACI 318), para aquella porción de la estructura donde ha sido
colocado el concreto.

2. Materiales
2.1 Cemento
El cemento que se utilizará será el cemento Portland normal Tipo I,
debiéndose cumplir los requerimientos de las especificaciones ASTM-
C150, para Cemento Portland.
El empleo de cemento Portland Tipo I, se hará de acuerdo a lo
indicado en los planos y las especificaciones técnicas.
El cemento será transportado de la fábrica al lugar de la obra, de
forma tal que no esté expuesto a la humedad y el sol. Tan pronto
llegue el cemento a obra será almacenado en un lugar seco, cubierto y
bien aislado de la intemperie, se rechazarán las bolsas rotas y/o con
cemento en grumos. No se arrumará a una altura de 10 sacos.
Si se diera el caso de utilizar cemento de diferentes tipos, se
almacenarán de manera que se evite la mezcla o el empleo de
cemento equivocado.
Si el cemento a usarse permaneciera almacenado por un lapso mayor
de 30 días, se tendrá que comprobar su calidad mediante ensayos.

2.2 Agregados
El agregado que se usará será el hormigón, el cual será proveniente
de rio o de una cantera, el hormigón deberá estar libre de cantidades
perjudiciales de polvo, terrones, partículas blandas o escamosas,
sales, álcalis, materia orgánica y otras sustancias dañinas para el
concreto. En lo que sea aplicable, se seguirán para el hormigón las
recomendaciones indicadas para los agregados fino y grueso.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 31
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El hormigón deberá ser de cantera y el proveedor presentara su

certificado de calidad.
De acuerdo a la Norma E.0.60 Concreto Armado capítulo 3 del
Reglamento Nacional de Edificaciones, los agregados que no cumplan
con los requisitos indicados en las NTP, podrán ser utilizados siempre
que el Constructor demuestre, a través de ensayos y por experiencias
de obra, que producen concretos con la resistencia y durabilidad
requeridas.

2.3 Aditivos
Sólo se podrá emplear aditivos aprobados por el Ingeniero
Supervisor. En cualquier caso queda expresamente prohibido el uso
de aditivos que contengan cloruros y/o nitratos.

2.4 Agua de mezcla

El agua que se usa para mezclar concreto será limpia y estará libre de
cantidades perjudiciales de aceites, álcalis, sales, materiales orgánicos
y otras sustancias que puedan ser dañinas para el concreto.

3. Almacenamiento de materiales
3.1 Almacenamiento del cemento
El cemento será transportado de la fábrica al lugar de la obra, de
forma tal que no esté expuesto a la humedad y el sol. Tan pronto
llegue el cemento a obra será almacenado en un lugar seco, cubierto
y bien aislado de la intemperie, se rechazarán las bolsas rotas y/o con
cemento en grumos. No se arrumará a una altura mayor de 10 sacos.

Si se diera el caso de utilizar cemento de diferentes tipos, se

almacenarán de manera que se evite la mezcla o el empleo de
cemento equivocado.
El cemento a granel se almacenará en silos adecuados u otros
elementos similares que no permitan la entrada de humedad.

Si el cemento a usarse permaneciera almacenado por un lapso mayor

de 30 días, se tendrá que comprobar su calidad mediante ensayos.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 32
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

3.2 Almacenamiento de agregados

Los agregados en la zona de fabricación del concreto, se almacenarán
en forma adecuada para evitar su deterioro o contaminación con
sustancias extrañas. Se descargarán de modo de evitar segregación
de tamaños. Los agregados almacenados en pilas o tolvas, estarán
protegidos del sol, para evitar su calentamiento.

Cualquier material que se haya contaminado o deteriorado, no será

usado para preparar concreto.

Los agregados deberán de ser almacenados o apilados en forma de

que se prevenga una segregación (separación de las partes gruesas
de las finas) o contaminación excesiva con otros materiales o
agregados de otras dimensiones.

Para asegurar que se cumplan con estas condiciones el Ingeniero

Residente hará muestreos periódicos para la realización de ensayos
de rutina en lo que se refiere a la limpieza y granulometría.

La arena deberá dejarse drenar hasta que se haya llegado a un

contenido de humedad uniforme.

4. Fabricación y transporte del concreto

4.1 Dosificación del concreto
La proporción de mezclas de concreto, se harán en peso, el equipo de
dosificación permitirá que las proporciones de cada uno de los
materiales que componen la mezcla, puedan ser medidas en forma
precisa y verificada fácilmente en cualquier etapa del trabajo.

El cemento y los agregados se medirán por peso en forma separada.

La medición del agua de mezclado se hará con medidores de volumen
con tanques de medición cilíndricos con una precisión del 1%.

La medición en peso se hará con una precisión dentro de 1 % para el

cemento y 2 % de precisión para los agregados.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 33
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Antes de iniciar las operaciones de dosificación se procederá a la

verificación de la exactitud de pesado de las balanzas para el cemento
y agregados, lo mismo que los equipos de medición de agua, dicho
control se realizará con la debida frecuencia durante el tiempo que
dure la fabricación del concreto, a fin de verificar la precisión del
equipo de dosificación.

4.2 Mezclado de concreto

Todo el concreto se mezclará hasta que exista una distribución
uniforme de todos los materiales y se descargará completamente
antes de que la mezcladora se vuelva a cargar.

El equipo y los métodos para mezclar concreto serán los que

produzcan uniformidad en la consistencia, en los contenidos de
cemento y agua, y en la graduación de los agregados, de principio a
fin de cada revoltura en el momento de descargarse.

El mezclado del concreto, se hará en mezcladora del tipo aprobado. El

volumen del material mezclado no excederá la capacidad garantizada
por el fabricante o del 10 % más de la capacidad nominal.

La velocidad del mezclado será la especificada por el fabricante.

El tiempo de mezclado se medirá desde el momento en que todos los

materiales sólidos se hallen en el tambor de mezclado con la condición
que todo el agua se haya añadido antes de transcurrido una cuarta
parte del tiempo de mezclado.
Los tiempos mínimos de mezclados serán:

(a) Un minuto y medio para mezcladoras de 1,0 m 3 o menos de

capacidad.
Para mezcladoras con capacidades mayores de 1,0 m 3 se aumentará
el tiempo de mezclado, 15 segundos para cada metro cúbico o
fracción adicional de capacidad.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 34
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El concreto premezclado, se preparará y entregará de acuerdo con los

requisitos establecidos en la Norma ASTM – C94 de “Especificaciones
de Concreto Premezclado”.

La eficiencia del equipo de mezclado será controlada mediante la

prueba de funcionamiento de la mezcladora, según la Norma USBR,
designación 126 de esta prueba, del Concreto Manual.

Sobre la base de los resultados de esta prueba el Supervisor podrá

disponer el retiro o arreglo de la mezcladora, o bien determinar las
condiciones de funcionamiento (Carga máxima, velocidad de rotación,
etc.), más aptas para poder garantizar la uniformidad de la calidad
especificada del concreto.

4.3 Transporte del concreto

El transporte se hará por métodos que no permitan la pérdida del
material ni de la lechada del concreto; el tiempo que dure el transporte
se procurará que sea el menor posible.

No se permitirá transportar el concreto que haya iniciado su fragua o

haya endurecido, ni aun parcialmente.

5. Colocación, consolidación y curado del concreto

5.1 Colocación del concreto
Antes del vaciado se removerán todos los materiales extraños que
puedan haber en el espacio que va a ocupar el concreto antes que
éste sea vaciado del concreto, el inspector deberá aprobar la
preparación de éste, después de haber controlado las superficies en
las que se asienta el concreto, aprobando los equipos y sistemas de
puesta en obra del concreto.
El concreto para rellenar algún volumen fuera de la sección que se
indica en los planos, producido por sobre excavación, será de la
misma calidad que el de la estructura adyacente.

El concreto deberá ser conducido para todo uso desde la mezcladora

al lugar de vaciado por métodos que no produzca segregación de los

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 35
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

materiales. El concreto deberá ser depositado tan próximo como sea

posible de su posición final.

El llenado deberá ser realizado en forma tal que el concreto esté en

todo momento en estado plástico y fluya rápidamente en todos los
rincones y ángulos de las formas.

Todo el concreto será consolidado por medio de vibradores mecánicos

internos aplicados directamente dentro del concreto en posición
vertical. (Vibrador de aguja).

La intensidad y duración de la vibración será suficiente para lograr que

el concreto fluya, se compacte totalmente y embona a las armaduras,
tubos, conductos, manguitos y otra obra similar. Los vibradores sin
embargo, no deberán ser usados para mover el concreto, sino a una
pequeña distancia horizontalmente.

El aparato vibrador deberá penetrar en la capa colocada previamente

para que las dos capas sean adecuadamente consolidadas juntas,
pero no deberá penetrar en las capas más bajas, que ya han obtenido
la fragua inicial. La vibración será interrumpida inmediatamente
cuando un viso de mortero aparezca en la superficie.

Se deberá disponer de un número suficiente de vibradores para

proporcionar la seguridad de que el concreto que llegue pueda ser
compactado adecuadamente dentro de los primeros 15 minutos
después de colocado. La vibración será suplementada si es necesario
por un varillado a mano o paleteado, sobre todo en las esquinas y
ángulos de los encofrados, mientras el concreto se encuentre en el
estado plástico y trabajable.

5.2 Consolidación del concreto

Durante o inmediatamente después del vaciado, el concreto será
consolidado mediante vibración, durante la ejecución del vibrado no
debe ocurrir segregación, cangrejeras, acumulaciones de lechada o
mortero en la superficie.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 36
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

5.3 Curado del Concreto

El curado de concreto deberá iniciarse tan pronto como sea posible sin
dañar la superficie del concreto y prolongarse ininterrumpidamente por
un mínimo de siete días, el concreto debe ser protegido del secado
prematuro, temperaturas excesivamente calientes o frías, esfuerzos
mecánicos, debe ser mantenido con la menor pérdida de humedad y a
una temperatura relativamente constante por el período necesario
para la hidratación del cemento y endurecimiento del concreto.

El concreto ya vaciado en la obra debe ser mantenido constantemente

húmedo ya sea por frecuentes riesgos o cubriéndolo con una capa
superficie de arena u otro material.
En el caso de superficies verticales; columnas y muros, el curado se
efectuará aplicando una membrana selladora.

6. Juntas de construcción
La junta de construcción se hará únicamente donde muestre el cuadro
de vaciado preparado al efecto por el ingeniero, y su disposición será
previa orden de éste.
El concreto deberá vaciarse continuamente de manera que la unidad
de la base se conserve.

Método de Medición:
La unidad de medición es metro cubico (m3). El cómputo total de
concreto es igual a la suma de volúmenes de cada elemento, para
tramos que se crucen se tomará la intersección una sola vez.

Forma de Pago:
El pago se efectuará por m3 de acuerdo al precio establecido,
entendiéndose que dicho pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos
necesarios para la ejecución de la partida indicada en el presupuesto.

02.01.02.03.02 ENCOFRADO Y DESENCOFRADO P/SARDINEL

Descripción:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 37
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Esta partida consiste en el encofrado y desencofrado de los sardineles

de concreto que se colocaran en el área de las duchas.

Método de Ejecución:
El proyecto y ejecución de los encofrados deberá ser con madera
tornillo en óptimas condiciones, serán fijadas de manera que se
mantengan los niveles y dimensiones de las estructuras encofradas y
evitar desplazamientos a la hora de la colocación del concreto.
La Supervisión deberá aprobar el diseño y proceso constructivo de los
encofrados. La revisión y aprobación de los planos de encofrados no
libera al Residente de su responsabilidad de realizar una adecuada
construcción y mantenimiento de los mismos, así como de que
funcionen adecuadamente.
El desencofrado se realizará en forma progresiva, debiéndose verificar
antes de aflojar los encofrados si el concreto ha endurecido lo
necesario. La remoción de los encofrados se efectuará procurando no
dañar el concreto. Se evitarán los golpes, sacudidas o vibraciones.

Método de Medición:
Se medirá por metro cuadrado (m2)

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el
costo de material, equipo, mano de obra, imprevistos necesarios para
completar partidas.
02.01.02.04 VEREDAS
02.01.02.04.01 CONCRETO f´c= 175 kg/cm2 P/VEREDAS
Descripción:
La partida contempla el suministro y colocación de concreto para
veredas y rampas.

Método de Ejecución:
Las veredas y las rampas se construirán con concreto simple vibrado y
una vez terminada, presentará una superficie uniforme, nivelada, y
ligeramente rugosa, obteniendo una resistencia a la compresión a los

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 38
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

28 días de f´c = 175 Kg/cm2 para veredas. El espesor total de la losa

será de 10 cm, que incluye la losa propiamente dicha y una capa de
desgaste

Método de Medición:
Se medirá por metro cubico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.01.02.04.02 ENCOFRADO Y DESENCOFRADO P/VEREDAS

Descripción:
Los encofrados deberán ser adecuadamente fuertes, rígidos y
durables para soportar todos los esfuerzos provenientes del peso del
concreto vaciado y su compactación sin sufrir deformaciones,
deflexiones o daños que pudieran afectar la calidad del concreto.
Estos encofrados darán un acabado óptimo. El diseño de los
encofrados, así como su construcción, será de total responsabilidad
del residente de la obra. El supervisor de la obra deberá aprobar los
encofrados construidos antes del vaciado del concreto.

Método de Medición:
Se medirá por metro cuadrado (m2).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 39
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.01.02.04.03 JUNTA ASFALTICA DE DILATACION Y CONTRACCCION ½”

P/VEREDAS

Descripción:
Es un sellante asfáltico de aplicación en caliente, para sellar juntas de
dilatación y contracción. Está compuesto por una mezcla de asfalto
RC-250 con arena fina.
La arena deberá cumplir las especificaciones indicada en el Cuadro
siguiente.

Especificaciones Granulométricas para la Arena

PORCENTAJE QUE PASA
TAMIZ POBREMENTE ARENAS
BIEN GRADADA
GRADADA LIMOSAS
1/2" 100 100 100
N° 4 75- 100 75 - 100 75 - 100
N° 50 -- 15 - 30 --
N° 100 -- -- 15 - 65
N° 200 0.00 - 12 5 - 12 12 - 20
Eq. Arena % 30 min 30 min 30 min
Índice de
N.P. N.P. N.P.
Plasticidad

Método de Ejecución:
Es necesario que la junta o se encuentre totalmente limpia, exenta de
polvo, humedad u otro material. En juntas nuevas se deberá remover
todo el sobrante de mortero. En juntas o grietas antiguas se deberá
retirar todo resto de material previamente colocado.

Método de Medición:
Esta partida se medirá por metro lineal (m) de junta construida y
aprobada por el Supervisor.

Forma de Pago:
Esta partida, medida en la forma descrita anteriormente se pagará al
precio establecido de la partida ejecutada. Este precio y pago
constituye compensación total por todo material, equipos,
herramientas e imprevistos necesarios para culminar la partida a
entera satisfacción del Supervisor.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 40
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.01.02.04.04 BRUÑAS DE 1CM X 1CM P/VEREDAS

Descripción:
Son canales de poca profundidad y espesor efectuados en el acabado
de las veredas.

Método de Ejecución:
En el proceso de acabado de la vereda, se realizará las bruñas de
acuerdo a lo indicado en los planos.

Método de Medición:
Esta partida se medirá por metro lineal (m) de bruña construida y
aprobada por el Supervisor.

Forma de Pago:
Esta partida, medida en la forma descrita anteriormente se pagara al
precio establecido de la partida ejecutada.

02.01.02.05 RAMPAS
02.01.02.05.01 CONCRETO f´c= 175 kg/cm2 P/RAMPAS

Descripción:
La partida contempla el suministro y colocación de concreto para
veredas y rampas.

Método de Ejecución:
Las veredas y las rampas se construirán con concreto simple vibrado y
una vez terminada, presentará una superficie uniforme, nivelada, y
ligeramente rugosa, obteniendo una resistencia a la compresión a los
28 días de f´c = 175 Kg/cm2 para rampas. El espesor total de la losa
será de 10 cm, que incluye la losa propiamente dicha y una capa de
desgaste

Método de Medición:
Se medirá por metro cubico (m3).

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 41
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.01.02.05.02 ENCOFRADO Y DESENCOFRADO P/RAMPAS

Descripción:
Los encofrados deberán ser adecuadamente fuertes, rígidos y
durables para soportar todos los esfuerzos provenientes del peso del
concreto vaciado y su compactación sin sufrir deformaciones,
deflexiones o daños que pudieran afectar la calidad del concreto.
Estos encofrados darán un acabado caravista. El diseño de los
encofrados, así como su construcción, será de total responsabilidad
del núcleo ejecutor. El supervisor de la obra deberá aprobar los
encofrados construidos antes del vaciado del concreto.

Método de Medición:
Se medirá por metro cuadrado (m2).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.01.02.05.03 BRUÑAS DE 1CM X 1CM P/RAMPAS

Descripción:
Son canales de poca profundidad y espesor efectuados en el acabado
final del elemento.

Método de Ejecución:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 42
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

En el proceso de acabado de la vereda, se realizará las bruñas de

acuerdo a lo indicado en los planos.

Método de Medición:
Esta partida se medirá por metro lineal (m) de bruña construida y
aprobada por el Supervisor.

Forma de Pago:
Esta partida, medida en la forma descrita anteriormente se pagara al
precio establecido de la partida ejecutada.

02.01.02.06 FALSO PISO

02.01.02.06.01 CONCRETO P/FALSO PISO E=4” 1:6 C:H

Descripción:
Corresponde al falso piso el concreto plano, de superficie rugosa, que
se apoya directamente sobre el suelo natural o en relleno previamente
compactado y sirve de base a los pisos de la planta baja.

Método de Ejecución:
Se utilizara una mezcla de concreto simple C:H en proporción 1:6 y de
espesor 4”. El área sobre la cual se va a vaciar el falso piso debe ser
previamente apisonada, así mismo deberá encontrarse limpia de
materiales extraños o inapropiados.
El cemento será Portland tipo I.
El hormigón deberá ser de cantera y el proveedor presentara su
certificado de calidad.
Se humedecerán todas las superficies de contacto, colocando
mediante dados de concreto los puntos o niveles sobre los cuales se
apoyará la regla para que el vaciado del falso piso sea uniforme.
Posteriormente, los puntos de guía serán retirados y rellenados con la
mezcla de concreto, pasando el frotacho para que quede una
superficie uniforme y rugosa.

Método de Medición:
Se medirá por metro cuadrado (m2).

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 43
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.01.03 OBRAS DE CONCRETO ARMADO

02.01.03.01 ZAPATAS
02.01.03.01.01 CONCRETO F’C = 210 KG/CM2 P/ZAPATAS
Descripción:
Este tipo de concreto se utilizará en los elementos indicados de
acuerdo a los planos.

1.1 Clases de concreto

Para cada tipo de construcción en las obras, la calidad del concreto
especificada en los planos se establecerá según su clase, referida
sobre la base de las siguientes condiciones:

- Resistencia a la compresión especificada f´c a los 28 días

- Relación de agua / cemento máxima permisible en peso, incluyendo la
humedad libre en los agregados, por requisitos de durabilidad e
impermeabilidad.
- Consistencia de la mezcla de concreto, sobre la base del
asentamiento máximo (Slump) permisible.

1.2 Resistencia de concreto

La resistencia de compresión especificada del concreto f´c para cada
porción de la estructura indicada en los planos, se refiere a la
alcanzada a los 28 días, a menos que se indique otra.

1.3 Diseño de mezclas de concreto

La determinación de la proporción de agregados, cemento y agua de
concreto se realizará mediante mezclas de prueba de modo que se
logre cumplir con los requisitos de trabajabilidad, impermeabilidad
resistencia y durabilidad exigidos para cada clase de concreto.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 44
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Las series de mezclas de pruebas se harán con el cemento Portland

Tipo V u otro especificado o señalado en los planos con proposiciones
y consistencias adecuadas para la colocación del concreto en obra,
usando las relaciones agua / cemento establecidas, cubriendo los
requisitos para cada clase de concreto.

1.4 Pruebas de resistencia de concreto

Con el fin de ratificar los resultados de las mezclas de prueba, se
preparan series de pruebas a escala natural, para cada clase de
concreto, en las mezcladoras o planta de mezclado que se usarán
para la obra.

Los ensayos se harán con suficiente anticipación con el fin de disponer

de resultados completos y aceptables de comenzar el vaciado de las
obras.

Para una verificación continua de la calidad del concreto, se

efectuarán ensayos de consistencia y pruebas de resistencia durante
la operación de colocación del concreto en obra.

La prueba de resistencia, a una edad determinada será el resultado

del valor promedio del ensayo a la compresión de dos especímenes
cilíndricos de 6” y 12”, de acuerdo con la Norma ASTM-C-33 del
“Método de Ensayo a Compresión de Especímenes Cilíndricos de
Concreto”, provenientes de una misma muestra de concreto, tomando
de acuerdo con la Norma ASTM-C-172 del “Método de Muestra de
Concreto Fresco”.

Cada muestra de concreto estará constituida por seis especímenes

moldeados y curados de acuerdo con la Norma ASTM-C-33 del
“Método de Fabricación y Curado de Especímenes de Ensayo de
Concreto, en el Campo”. Estos Especímenes serán curados bajo
condiciones de obra y ensayados a los 7, 28 y 60 días.

El nivel de resistencia especificada f´c, para cada clase de concreto,

será considerado satisfactorio si cumple a la vez los siguientes
requisitos.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 45
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

- Sólo una de diez pruebas individuales consecutivas de resistencia

podrá ser más baja que la resistencia especificada f´c.
- Ninguna prueba individual de resistencia podrá ser menor en 35
kg/cm², de la resistencia especificada.

A pesar de la comprobación del supervisor, el Ing. Residente será total

y exclusivamente responsable de conservar la calidad del concreto de
acuerdo a las especificaciones.

Para el caso de las pruebas de resistencia de cilindros curados en el

campo, que sirven para verificar la eficacia del curado y protección del
concreto en obra, se deberá cumplir lo siguiente:

Las pruebas de resistencia de cilindros curados en el campo tendrán

un valor igual o mayor que el 85% de la resistencia de los cilindros de
la misma mezcla pero curado en el laboratorio.
Cuando las pruebas de resistencia de los cilindros son curadas en el
laboratorio y dan valores apreciablemente más altos que f´c, los
resultados de las pruebas de los cilindros curados en el campo se
consideran satisfactorios si exceden la resistencia de los especímenes
de la misma mezcla curados en el laboratorio.

Cuando las pruebas de resistencia no cumplan con los requisitos

anteriormente indicados, o cuando los cilindros curados en el campo
indican diferencia en la protección y el curado, el Supervisor ordenará
al Residente ensayos de testigos (diamantinos) de concreto, de
acuerdo con la Norma ASTM-C-42 “Método de Obtención y Ensayo de
Testigos Perforados y Vigas Cerradas de Concreto”, para aquella área
del concreto colocado que se encuentre en duda.

En cada caso, tres testigos de concreto serán tomados por cada

prueba de resistencia, cuyo valor sea 35 kg/cm² menor que la
resistencia especificada f´c.

El concreto del área de la estructura en duda y representado por los

tres testigos de concreto será satisfactorio si el valor promedio del

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 46
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

ensayo de resistencia de los testigos es igual o mayor que el 85% de f

´c y ningún valor de ensayo individual de los mismos sea menor que el
75% de f´c.

En caso contrario, el Residente procederá a la eliminación y reposición

de la parte afectada de la obra.

Los métodos y procedimientos empleados para la reparación del

concreto deberán cumplir con lo especificado por el Concrete Manual
de Bureau of Reclamation (8va Edición Capítulo VII).

1.5 Consistencia del concreto

Las proporciones de agregado-cemento serán tales que se pueda
producir una mezcla fácilmente trabajable (y que además tengan la
resistencia especificada), de manera que se acomode dentro de las
esquinas y ángulos de las formas y alrededor del refuerzo con el
método de colocación empleado en la obra; pero que no permita que
los materiales se segreguen o produzcan un exceso de agua libre en
la superficie.

Asentamiento Permitido

Se recomienda usar los mayores “SLUMP” para los muros delgados, para el concreto
expuesto y zona con mucha armadura.

Asentamiento en Pulgadas
Clase de Construcción
Máximo Mínimo
Zapatas o placas reforzadas 3 1
Zapatas sin armar y muros C° 3 1
Losa, vigas, muros reforzados 4 1
Columnas 4 1

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 47
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

1.6 Pruebas de consistencia del concreto

Las pruebas de consistencia se efectuarán mediante el ensayo de
asentamiento, de acuerdo con la Norma ASTM-C-143 del “Método de
Ensayo de Asentamiento” (SLUMP) de concreto de cemento Portland”.
Los ensayos de asentamiento del concreto fresco, se realizarán por lo
menos durante el muestreo para las pruebas de resistencia y con una
mayor frecuencia, según lo ordene el Supervisor, a fin de verificar la
uniformidad de consistencia del concreto.

En todo caso el residente supervisará las pruebas necesarias de los

materiales y agregados de los diseños propuestos de mezcla y del
concreto resultante, para verificar el cumplimiento con los requisitos
técnicos y especificaciones de la obra.

1.7 Aceptación del concreto

Para el caso de concreto armado, se requiere como base de
aceptación que el promedio de cualquier grupo de 5 ensayos de
resistencia sea igual o mayor que la resistencia especificada en los
planos y no más de un 20% de los ensayos de resistencia, tengan
valores menores que la resistencia especificada en los planos. Esto
cuando se refiere a diseño, según parte IV-A del Reglamento del ACI-
318.

Para estructuras diseñadas de acuerdo a la parte IV-B del Reglamento

ACI-318 y para estructuras pretensadas, el promedio de cualquier
grupo de 3 ensayos consecutivos de resistencia de especímenes
curados en el laboratorio que representan cada clase de concreto será
igual o mayor que la resistencia especificada; y no más del 10% de los
ensayos de resistencia tendrán valores menores que la resistencia
especificada.

Cuando los especímenes curados en el Laboratorio, no cumplieran los

requisitos de resistencia, el Ingeniero de Control tendrá el derecho de
ordenar cambios en el concreto suficiente como para incrementar la
resistencia y cumplir con los requisitos especificados.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 48
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Cuando en opinión del Ingeniero Supervisor, las resistencias de los

especímenes curados en el campo están excesivamente debajo de la
resistencia de los curados en el laboratorio, pueden exigirse al núcleo
ejecutor que mejore los procedimientos para proteger y curar el
concreto, en caso de que muestre deficiencias en la protección y
curado, el Ingeniero Supervisor puede requerir ensayos de acuerdo
con “Métodos de obtener, proteger, reparar y ensayar especímenes de
concreto endurecidos para resistencia a la compresión y a la flexión”
(ASTM-C-42) u ordenar prueba de carga, como se indica el capítulo
de 2 del (ACI 318), para aquella porción de la estructura donde ha sido
colocado el concreto.

2. Materiales

2.1 Cemento
El cemento que se utilizará será el cemento Portland normal Tipo I,
debiéndose cumplir los requerimientos de las especificaciones ASTM-
C150, para Cemento Portland.
El empleo de cemento Portland Tipo V, se hará de acuerdo a lo
indicado en los planos y las especificaciones técnicas.
El cemento será transportado de la fábrica al lugar de la obra, de
forma tal que no esté expuesto a la humedad y el sol. Tan pronto
llegue el cemento a obra será almacenado en un lugar seco, cubierto y
bien aislado de la intemperie, se rechazarán las bolsas rotas y/o con
cemento en grumos. No se arrumará a una altura de 10 sacos.
Si se diera el caso de utilizar cemento de diferentes tipos, se
almacenarán de manera que se evite la mezcla o el empleo de
cemento equivocado.
Si el cemento a usarse permaneciera almacenado por un lapso mayor
de 30 días, se tendrá que comprobar su calidad mediante ensayos.

2.2 Agregados
El agregado que se usará será el hormigón, el cual será proveniente
de rio o de una cantera, el hormigón deberá estar libre de cantidades
perjudiciales de polvo, terrones, partículas blandas o escamosas,
sales, álcalis, materia orgánica y otras sustancias dañinas para el

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 49
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

concreto. En lo que sea aplicable, se seguirán para el hormigón las

recomendaciones indicadas para los agregados fino y grueso.
El hormigón deberá ser de cantera y el proveedor presentara su
certificado de calidad.
De acuerdo a la Norma E.0.60 Concreto Armado capítulo 3 del
Reglamento Nacional de Edificaciones, los agregados que no cumplan
con los requisitos indicados en las NTP, podrán ser utilizados siempre
que el Constructor demuestre, a través de ensayos y por experiencias
de obra, que producen concretos con la resistencia y durabilidad
requeridas.

2.3 Aditivos
Sólo se podrá emplear aditivos aprobados por el Ingeniero
Supervisor. En cualquier caso queda expresamente prohibido el uso
de aditivos que contengan cloruros y/o nitratos.

2.4 Agua de mezcla

El agua que se usa para mezclar concreto será limpia y estará libre de
cantidades perjudiciales de aceites, álcalis, sales, materiales orgánicos
y otras sustancias que puedan ser dañinas para el concreto.

3. Almacenamiento de materiales
3.1 Almacenamiento del cemento
El cemento será transportado de la fábrica al lugar de la obra, de
forma tal que no esté expuesto a la humedad y el sol. Tan pronto
llegue el cemento a obra será almacenado en un lugar seco, cubierto
y bien aislado de la intemperie, se rechazarán las bolsas rotas y/o con
cemento en grumos. No se arrumará a una altura mayor de 10 sacos.

Si se diera el caso de utilizar cemento de diferentes tipos, se

almacenarán de manera que se evite la mezcla o el empleo de
cemento equivocado.
El cemento a granel se almacenará en silos adecuados u otros
elementos similares que no permitan la entrada de humedad.

Si el cemento a usarse permaneciera almacenado por un lapso mayor

de 30 días, se tendrá que comprobar su calidad mediante ensayos.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 50
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

3.2 Almacenamiento de agregados

Los agregados en la zona de fabricación del concreto, se almacenarán
en forma adecuada para evitar su deterioro o contaminación con
sustancias extrañas. Se descargarán de modo de evitar segregación
de tamaños. Los agregados almacenados en pilas o tolvas, estarán
protegidos del sol, para evitar su calentamiento.

Cualquier material que se haya contaminado o deteriorado, no será

usado para preparar concreto.

Los agregados deberán de ser almacenados o apilados en forma de

que se prevenga una segregación (separación de las partes gruesas
de las finas) o contaminación excesiva con otros materiales o
agregados de otras dimensiones.

Para asegurar que se cumplan con estas condiciones el Ingeniero

Residente hará muestreos periódicos para la realización de ensayos
de rutina en lo que se refiere a la limpieza y granulometría.

La arena deberá dejarse drenar hasta que se haya llegado a un

contenido de humedad uniforme.

4. Fabricación y transporte del concreto

4.1 Dosificación del concreto
La proporción de mezclas de concreto, se harán en peso, el equipo de
dosificación permitirá que las proporciones de cada uno de los
materiales que componen la mezcla, puedan ser medidas en forma
precisa y verificada fácilmente en cualquier etapa del trabajo.

El cemento y los agregados se medirán por peso en forma separada.

La medición del agua de mezclado se hará con medidores de volumen
con tanques de medición cilíndricos con una precisión del 1%.

La medición en peso se hará con una precisión dentro de 1 % para el

cemento y 2 % de precisión para los agregados.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 51
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Antes de iniciar las operaciones de dosificación se procederá a la

verificación de la exactitud de pesado de las balanzas para el cemento
y agregados, lo mismo que los equipos de medición de agua, dicho
control se realizará con la debida frecuencia durante el tiempo que
dure la fabricación del concreto, a fin de verificar la precisión del
equipo de dosificación.

4.2 Mezclado de concreto

Todo el concreto se mezclará hasta que exista una distribución
uniforme de todos los materiales y se descargará completamente
antes de que la mezcladora se vuelva a cargar.

El equipo y los métodos para mezclar concreto serán los que

produzcan uniformidad en la consistencia, en los contenidos de
cemento y agua, y en la graduación de los agregados, de principio a
fin de cada revoltura en el momento de descargarse.

El mezclado del concreto, se hará en mezcladora del tipo aprobado. El

volumen del material mezclado no excederá la capacidad garantizada
por el fabricante o del 10 % más de la capacidad nominal.

La velocidad del mezclado será la especificada por el fabricante.

El tiempo de mezclado se medirá desde el momento en que todos los
materiales sólidos se hallen en el tambor de mezclado con la condición
que todo el agua se haya añadido antes de transcurrido una cuarta
parte del tiempo de mezclado.
Los tiempos mínimos de mezclados serán:

(a) Un minuto y medio para mezcladoras de 1,0 m 3 o menos de

capacidad.
Para mezcladoras con capacidades mayores de 1,0 m 3 se aumentará
el tiempo de mezclado, 15 segundos para cada metro cúbico o
fracción adicional de capacidad.

El concreto premezclado, se preparará y entregará de acuerdo con los

requisitos establecidos en la Norma ASTM – C94 de “Especificaciones
de Concreto Premezclado”.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 52
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La eficiencia del equipo de mezclado será controlada mediante la

prueba de funcionamiento de la mezcladora, según la Norma USBR,
designación 126 de esta prueba, del Concreto Manual.

Sobre la base de los resultados de esta prueba el Supervisor podrá

disponer el retiro o arreglo de la mezcladora, o bien determinar las
condiciones de funcionamiento (Carga máxima, velocidad de rotación,
etc.), más aptas para poder garantizar la uniformidad de la calidad
especificada del concreto.

4.3 Transporte del concreto

El transporte se hará por métodos que no permitan la pérdida del
material ni de la lechada del concreto; el tiempo que dure el transporte
se procurará que sea el menor posible.

No se permitirá transportar el concreto que haya iniciado su fragua o

haya endurecido, ni aun parcialmente.

5. Colocación, consolidación y curado del concreto

5.1 Colocación del concreto
Antes del vaciado se removerán todos los materiales extraños que
puedan haber en el espacio que va a ocupar el concreto antes que
éste sea vaciado del concreto, el inspector deberá aprobar la
preparación de éste, después de haber controlado las superficies en
las que se asienta el concreto, aprobando los equipos y sistemas de
puesta en obra del concreto.
El concreto para rellenar algún volumen fuera de la sección que se
indica en los planos, producido por sobre excavación, será de la
misma calidad que el de la estructura adyacente.

El concreto deberá ser conducido para todo uso desde la mezcladora

al lugar de vaciado por métodos que no produzca segregación de los
materiales. El concreto deberá ser depositado tan próximo como sea
posible de su posición final.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 53
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El llenado deberá ser realizado en forma tal que el concreto esté en

todo momento en estado plástico y fluya rápidamente en todos los
rincones y ángulos de las formas.

Todo el concreto será consolidado por medio de vibradores mecánicos

internos aplicados directamente dentro del concreto en posición
vertical. (Vibrador de aguja).

La intensidad y duración de la vibración será suficiente para lograr que

el concreto fluya, se compacte totalmente y embona a las armaduras,
tubos, conductos, manguitos y otra obra similar. Los vibradores sin
embargo, no deberán ser usados para mover el concreto, sino a una
pequeña distancia horizontalmente.

El aparato vibrador deberá penetrar en la capa colocada previamente

para que las dos capas sean adecuadamente consolidadas juntas,
pero no deberá penetrar en las capas más bajas, que ya han obtenido
la fragua inicial. La vibración será interrumpida inmediatamente
cuando un viso de mortero aparezca en la superficie.
Se deberá disponer de un número suficiente de vibradores para
proporcionar la seguridad de que el concreto que llegue pueda ser
compactado adecuadamente dentro de los primeros 15 minutos
después de colocado. La vibración será suplementada si es necesario
por un varillado a mano o paleteado, sobre todo en las esquinas y
ángulos de los encofrados, mientras el concreto se encuentre en el
estado plástico y trabajable.

5.2 Consolidación del concreto

Durante o inmediatamente después del vaciado, el concreto será
consolidado mediante vibración, durante la ejecución del vibrado no
debe ocurrir segregación, cangrejeras, acumulaciones de lechada o
mortero en la superficie.

5.3 Curado del Concreto

El curado de concreto deberá iniciarse tan pronto como sea posible sin
dañar la superficie del concreto y prolongarse ininterrumpidamente por
un mínimo de siete días, el concreto debe ser protegido del secado

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 54
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

prematuro, temperaturas excesivamente calientes o frías, esfuerzos

mecánicos, debe ser mantenido con la menor pérdida de humedad y a
una temperatura relativamente constante por el período necesario
para la hidratación del cemento y endurecimiento del concreto.

El concreto ya vaciado en la obra debe ser mantenido constantemente

húmedo ya sea por frecuentes riesgos o cubriéndolo con una capa
superficie de arena u otro material.
En el caso de superficies verticales; columnas y muros, el curado se
efectuará aplicando una membrana selladora.

6. Juntas de construcción
La junta de construcción se hará únicamente donde muestre el cuadro
de vaciado preparado al efecto por el ingeniero, y su disposición será
previa orden de éste.
El concreto deberá vaciarse continuamente de manera que la unidad
de la base se conserve.

Método de Medición:
La unidad de medición es metro cubico (m3). El cómputo total de
concreto es igual a la suma de volúmenes de cada elemento, para
tramos que se crucen se tomará la intersección una sola vez.

Forma de Pago:
El pago se efectuará por m3 de acuerdo al precio establecido,
entendiéndose que dicho pago constituirá la compensación total por la
mano de obra, materiales, equipo, herramientas e imprevistos
necesarios para la ejecución de la partida indicada en el presupuesto.

02.01.03.01.02 ACERO CORRUGADO F’Y= 4,200 KG/CM2 GRADO 60 P/ZAPATAS

Descripción:
Consiste en el suministro, habilitado y colocación de varillas corrugadas
de acero F´y=4,200 kg/cm2., de dimensiones y recubrimiento señalados
en los planos del Expediente Técnico

Método de Ejecución:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 55
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El habilitado y colocación del acero para zapatas, se realiza verificando

la ubicación, dimensiones, anclajes, recubrimientos y traslapes
especificados y detallados en los planos del proyecto, los elementos de
acero se unirán con alambre N°. 16 de tal manera que queden fijos
durante el vaciado de concreto. Estas labores deberán realizarse bajo el
control del Residente y con autorización del Supervisor debiendo éste
aprobar los trabajos realizados.

Método de Medición:
Se medirá en Kilogramos (Kg.)

Forma de Pago:
La forma de pago será de acuerdo a lo correctamente ejecutado y precio
establecido, el cual contempla todos los costos de mano de obra,
materiales, herramientas, transporte, y demás insumos e imprevistos
necesarios para la ejecución de la partida. La verificación y aprobación la
realizará el Supervisor.
02.01.03.02 VIGAS DE CIMENTACION

02.01.03.02.01 CONCRETO F’C = 210 KG/CM2 P/VIGAS DE CIMENTACION

Ídem ítem 02.01.03.01.01

02.01.03.02.02 ENCOFRADO Y DESENCOFRADO NORMAL VIGAS DE

CIMENTACION

Descripción:
El encofrado deberá estar preparado para resistir con seguridad todas
las cargas impuestas por su propio peso, el peso y empuje del
concreto vaciado y una sobrecarga de llenado (trabajadores,
carretillas, vibradores, equipos, etc.)

Método de Ejecución:
Los encofrados y sus soportes deben ser diseñados y construidos bajo
responsabilidad del núcleo ejecutor, teniendo en cuenta su durabilidad
y resistencia, principalmente si van a ser usados reiteradas veces
durante la obra.
La superficie interior de todos los encofrados será limpia de toda

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 56
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

materia extraña, grasa, mortero, basura y será recubierta con aceite o

desmoldante aprobado por la Supervisión. Las sustancias que se usen
para desmoldar no deberán causar manchas al concreto.
Todos los encofrados serán retirados en el tiempo indicado o cuando
la resistencia especificada haya sido alcanzada, y de modo que no se
ponga en peligro la estabilidad del elemento estructural o dañe su
superficie.
Se tomarán precauciones cuando se efectúe el desencofrado para
evitar fisuras, roturas en las esquinas o bordes y otros daños en el
concreto. Cualquier daño causado al concreto por una mala operación
de desencofrado será reparado por cuenta del núcleo ejecutor, a
satisfacción de la supervisión.
En casos especiales la supervisión podrá ordenar que los encofrados
permanezcan más tiempo que el indicado en estas especificaciones,
por razones justificadas.
Cuando se use aditivos aceleradores de fragua, el desencofrado podrá
efectuarse antes de lo usualmente permitido, contando para ello con la
aprobación de la Supervisión.
En caso de concreto normal se deben consideran los siguientes
tiempos mínimos para el desencofrado:

A. Columnas, muros, costado de vigas y zapatas. 24 hrs.

B. Fondo de losas aligeradas y macizas. 10 días
C. Fondo de vigas 21 días

En caso de concreto con aditivos de resistencia se deben consideran

los siguientes tiempos mínimos para el desencofrado:

D. Fondo de losas aligeradas y macizas.

4 días
E. Fondo de vigas cortas
4 días
F. Fondo de vigas de gran luz y losas sin vigas 7
días
G. Voladizos pequeños
14 días

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 57
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de Medición:
La medición de esta partida será por metro cuadrado (m2) El cómputo
total del encofrado (y desencofrado) se obtiene sumando las áreas por
cara en contacto efectivo con el concreto.

Forma de Pago:
El pago constituirá compensación completa por los trabajos descritos
anteriormente incluyendo mano de obra, leyes sociales, materiales,
equipos, herramientas, imprevistos y en general todo lo necesario para
completar la partida correctamente.

02.01.03.02.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60 P/VIGAS DE

CIMENTACION

Descripción:
Esta sección incluye los requisitos para proporcionar refuerzo de
concreto tal como se indica y se especifica en este documento.
El refuerzo incluye varillas de acero, alambres y mallas de alambre
soldado tal como se muestra y específica.

1.1 Material
Resistencia
El acero está especificado en los planos sobre la base de su carga de
fluencia correspondiente a f´c= 4200 Kg/cm² debiendo satisfacer las
siguientes condiciones:

- Corrugaciones de acuerdo a la Norma ASTM A-615, 815

- Carga de rotura mínima de 5900 Kg/cm²
- Elongación en 20 cm. Mínimo 8%

1.2 Suministro
El acero deberá ser suministrado en la obra en paquetes
fuertemente atados, identificados cada grupo tanto de varillas rectas y
dobladas con una etiqueta metálica, donde aparezca el número que
corresponda a los planos de colocación de refuerzo y lista de varillas.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 58
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Las varillas deberán estar libres de cualquier defecto o deformación y

dobleces que no puedan ser fácil y completamente enderezados en el
campo. Deberán ser suministrados en longitudes que permitan
colocarlas convenientemente en el trabajo y lograr el traslape
requerido según se muestra.

En el caso de malla de alambre del tipo soldado eléctricamente, los

alambres estarán dispuestos en patrones rectangulares, en los
tamaños indicados o especificados que cumpla con los requerimientos
de las normas ASTM A185.

Serán suministrados apoyos de varillas y otros accesorios y de ser

necesario, soportes adicionales para sostener las varillas en posición
apropiada mientras se coloca el concreto.

1.3 Almacenamiento y limpieza

Las varillas de acero deberán almacenarse fuera del contacto
con el suelo, de preferencia cubiertos y se mantendrán libres de
tierra, suciedad, aceites, grasas y oxidación excesiva.

Antes de ser colocado en la estructura, el refuerzo metálico deberá

limpiarse de escamas de laminado, de cualquier elemento que
disminuya su adherencia.
Cuando haya demora en el vaciado del concreto, la armadura se
inspeccionará nuevamente y se volverá a limpiar cuando sea
necesario.

1.4 Fabricación
Ningún material se fabricará antes de la revisión final y aprobación de
los planos detallados.

Toda la armadura deberá ser cortada a la medida y fabricada

estrictamente como se indica en los detalles y dimensiones mostrados
en los planos del proyecto. La tolerancia de fabricación en cualquier
dimensión será 1 cm.
Las barras no deberán enderezarse ni volverse a doblar en forma tal
que el material sea dañado.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 59
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

No se usarán las barras con ondulaciones o dobleces no mostrados en

los planos, o las que tengan fisuras o roturas. El calentamiento del
acero se permitirá solamente cuando toda la operación sea aprobada
por el inspector o proyectista.

1.5 Colocación de la armadura

La colocación de la armadura será efectuada en estricto acuerdo con
los planos y con una tolerancia no mayor de 1 cm. Ella se asegurará
contra cualquier desplazamiento por medio de amarras de alambre
ubicadas en las intersecciones. El recubrimiento de la armadura se
logrará por medio de espaciadores de concreto tipo anillo u otra forma
que tenga un área mínima de contacto con el encofrado.

1.6 Soldadura
Todo empalme con soldadura deberá ser autorizado por el inspector o
proyectista. Se usarán electrodos de la clase AWS E-7018 (Tenacito
75 de Oerlikon o similar). Deberá precalentarse la barra a 100°C
aproximadamente y usarse electrodos completamente secos y
precalentados a 200°C.

El procedimiento de soldadura será aprobado por el proyectista. La

soldadura será realizada sólo por soldadores calificados mediante
pruebas de calificación.

Para soldaduras de barras de acero se seguirá la norma ASTM

complementada con la AWS-D12,1 “Prácticas recomendadas para
soldar acero de refuerzo, insertos metálicos y conexiones en
construcciones de concreto armado.

En caso de que este acero sea obtenido en base a torsionado u otra

semejante de trabajo en frío, sólo podrá ser soldado con soldadura
tipo Poehler Fox Spe o Armco Shiell Arc 85 ú otra de igual
característica.

1.7 Empalmes
Los empalmes críticos y los empalmes de elementos no estructurales
se muestran en los planos. Para otros empalmes usarán las

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 60
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

condiciones indicadas en Empalmes de Armadura, de acuerdo con el

presente cuadro:

Empalmes de Armadura
Vigas Losas y Viguetas Placas,
Muros de
Contención
Concepto Columnas zona zona zona zona y tirantes
1 2 3 4 Confinamien
to de
Albañilería
1. Longitud del
empalme para ø 3/8
(en cm) 30 40 35 35 30 35 50
ø½ 40 55 45 45 30 45 60
ø 5/8 50 70 55 55 40 55 75
ø 3/4 60 90 70 70 50 70 95
ø1 75 160 120 120 90 120 175

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 61
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

2. Ubicación del En
empalme cualquier
sitio. La
En
mitad de En cualquier
Ver esquema cualqui
la altura sitio
er sitio
es
recomend
able
3. Máximo número de
½
barras que se
1/2 1/2 3/4 1/2 3/4 ½ alternadas alterna
pueden empalmar
das
en una sección
4. Notas Reducir empalmes: 10%
para concreto f’c = 280
--- --- ---
kg/cm2, pero no menor de
30 cm.

Método de Medición:
El cálculo se hará determinando en cada elemento los diseños de
ganchos, dobleces y traslapes de varillas, luego se suman todas las
longitudes agrupándolas por diámetros iguales y se multiplican los
resultados obtenidos por sus pesos unitarios correspondientes
expresados en Kilos por metro lineal. El cómputo de la armadura de
acero, no incluye los sobrantes de las barras, alambres, espaciadores,
accesorios de apoyo, los mismos que irán como parte integrante del
costo.

El Supervisor verificará las cantidades y dimensiones indicadas en los

planos y de acuerdo a las reales necesidades comprobadas en obra.

Forma de Pago:
El pago se efectuará por Kg el que incluye la habilitación (corte y
doblado) y la colocación de la armadura y se hará en base al precio
establecido por kilogramo (kg) de armadura de refuerzo

02.01.03.03 COLUMNAS
02.01.03.03.01 CONCRETO F’C = 210 KG/CM2 P/COLUMNAS

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 62
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Ídem ítem 02.01.03.01.01

02.01.03.03.02 ENCOFRADO Y DESENCOFRADO P/COLUMNAS

Descripción:
Esta sección incluye el suministro de encofrados para concreto
arquitectónico y concreto estructural, tal como ha sido especificado y
mostrado en los planos.

El concreto arquitectónico se define como el concreto para las

siguientes superficies expuestas de concreto armado:

- Paredes interiores
- Paredes exteriores hasta 15 cm debajo del nivel de terreno
- Paredes de tanques interiores hasta 15 cm, debajo del nivel normal de
operación de agua
- Vigas
- Columnas
- Partes inferiores de losas de piso, losas de techo y escaleras.

Suministrar acabados lisos de concreto, con relieves en forma de

ranuras en “V” en los lugares en que se indiquen.

El concreto estructural se define como todo el concreto que no es el

arquitectónico.

Los andamiajes y encofrados tendrán una resistencia adecuada para

resistir con seguridad y sin deformaciones apreciables las cargas
impuestas por su peso propio, el peso o empuje del concreto y una
sobrecarga no inferior a 200 kg/m². Los encofrados serán herméticos a
fin de evitar la pérdida de lechada y serán adecuadamente
arriostrados y unidos entre sí a fin de mantener su posición y forma.
Los encofrados serán debidamente alineados y nivelados de tal
manera que formen elementos en la ubicación y de las dimensiones
indicadas en los planos.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 63
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

1.1 Materiales
Los materiales para encofrado en concreto estructural deberán
atender a las siguientes recomendaciones:
- Obtención de la aprobación por escrito del Ingeniero Supervisión para
los materiales de los encofrados antes de la construcción de los
mismos.
- Utilización de un agente de liberación, que sea del tipo no reactivo.
- Utilización uniónes, sujetadores y prensas, del tipo que al ser retirados
los encofrados, no quede ningún metal más cerca de 25 mm de la
superficie de concreto. No se permitirá amarres de alambre.
- Suministro de amarres que queden incorporados al concreto, junto con
una arandela estampada u otro dispositivo adecuado para prevenir la
infiltración de humedad a través de estos amarres.
- Utilización de tarugos, conos, arandelas, u otros dispositivos que no
dejen huecos o depresiones mayores de 22 mm de diámetro.

En el caso de encofrado para concreto arquitectónico deberán atender

al que sigue:

- Construcción de encofrados utilizando triplay o madera terciada

“Plyform”, Clase 1, de alta Densidad (HDO), de 19 mm. Utilizar
materiales para superficie que tengan un peso menor de 60-60.
- Utilización de una membrana delgada para separar el encofrado del
concreto y utilizar disolvente (thiner), según recomendaciones
proporcionadas por el fabricante de membranas de recubrimiento.
- Utilización de pernos hembras, con sellos a prueba de agua, para
amarres de los encofrados.
- Utilización de revestimientos para encofrados que tengan 25 mm de
profundidad, hechos con “Dura-Tex”, elastométrico, en patrones de
cuadernas partidas, de modo que encaje con las existentes.
Suministrar revestimientos de encofrados que cubran totalmente las
longitudes y altura completa del mismo, sin juntas horizontales,
excepto donde ha sido mostrado. Utilizar madera para encofrados a
utilizarse en revestimientos de encofrados
- Utilización de relieves verticales elastométricos con ranuras en “V”, en
las bandas de concreto y en las juntas de relieve horizontales, en los
revestimientos de encofrados de concreto, de las formas mostradas.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 64
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

- Utilización de un agente de liberación o producto de despegue para

desmoldar, que no sea reactivo.

1.2 Ejecución
A. Seguir los siguientes detalles para todos los encofrados de concreto
estructural:
A.1 Suministrar encofrados que sean consistentes, apropiadamente
arriostrados y amarrados, para mantener la posición y forma
adecuada, a fin de resistir todas las presiones a las que pueden ser
sometidos. Hacer los encofrados lo suficientemente herméticos para
evitar fugas de concreto.
A.2 Determinar el tamaño y espaciamiento de los pies derechos y
arriostre por la naturaleza del trabajo y la altura a la cual se colocara el
concreto. Hacer encofrados adecuados para producir superficies lisas
y exactas, con variaciones que no excedan 3 mm, en cualquier
dirección, desde un plano geométrico. Lograr uniones horizontales que
queden niveladas y uniones verticales que estén a plomo.
A.3 Suministrar encofrados que puedan ser utilizados varias veces y
en número suficiente, para asegurar el ritmo de avance requerido.
A.4 Limpiar completamente todos los encofrados antes de
reutilizarlos e inspeccionar los encofrados inmediatamente antes de
colocar el concreto. Eliminar los encofrados deformados, rotos o
defectuosos de la obra.
A.5 Proporcionar aberturas temporales en los encofrados, en
ubicaciones convenientes para facilitar su limpieza e inspección.
A.6 Cubrir toda la superficie interior de los encofrados con un agente
de liberación adecuado, antes de colocar el concreto. No se permite
que el agente de liberación este en contacto con el acero de refuerzo.
A.7 Asumir la responsabilidad de la adecuación de todos los
encofrados, así como de la reparación de cualquier defecto que
surgiera de su utilización.

B. Seguir las siguientes indicaciones para todos los encofrados para

concreto arquitectónico:
B.1 Conformar todos los detalles de construcción de los encofrados
a la sección 2.5.3, sub-secciones A1, A2, A3, A6 y A7 y a los
requerimientos de esta sección.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 65
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

B.2 Limpiar completamente y recubrir ligeramente los paneles de

triplay HDO, antes de cada uso adicional. No utilizar los encofrados
más de tres veces.
B.3 Recubrir los encofrados e instalar bandas en relieve, en estricta
conformidad con las instrucciones y recomendaciones escritas del
fabricante. Taponar los extremos del recubrimiento del encofrado y
encintar todas las juntas y bordes de los encofrados utilizando una
cinta esponjosa de 3 mm de espesor por 19 mm de ancho, centrados
en las juntas; luego aplicar un compuesto para calafatear, de acuerdo
a las recomendaciones del fabricante, cada vez que se coloquen los
encofrados. Asegurarse que esté presente un representante del
fabricante del tipo de recubrimiento, en el lugar de la obra para
supervisar la instalación del recubrimiento de encofrados durante todo
el proyecto.
B.4 Instalar encofrados para concreto liso, de manera que no se
encuentren uniones horizontales en el encofrado, y alinear los
encofrados de manera tal, que las uniónes verticales coinciden
exactamente solo con las ranuras en forma de “V”. Distanciar los
amarres de los encofrados siguiendo un patrón uniforme liso y en
paneles entre los relieves, si es que las hubiera.
B.5 Construir vigas y soleras contraflecha, de 12,7 mm en 6,1 m
suficientemente arriostradas, apuntaladas y acuñadas, para prevenir
desviaciones. Sujetar con prensa los lados de las columnas, de
acuerdo con esta especificación, utilizando abrazaderas de metal,
distanciadas de acuerdo a las instrucciones del fabricante.
B.6 Suministrar ángulos externos para paredes, vigas pilares,
columnas, aberturas para las ventanas y viguetas con tiras biseladas
de 19 mm.
B.7 Aplicar a las superficies de los paneles de encofrados para
concreto, una capa de película delgada de recubrimiento.
B.8 Aplicar el agente de liberación en estricto acuerdo con las
recomendaciones del fabricante.

1.3 Retiro de encofrados

- No retirar los encofrados del concreto estructural, hasta que el
concreto haya fraguado lo suficiente, de modo que soporte su propio
peso sin peligro; además de cualquier otra carga que le pueda ser

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 66
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

colocada encima. Dejar los encofrados en su lugar, por un tiempo

mínimo indicado a continuación, o hasta que el concreto haya
alcanzado la resistencia mínima indicada, tal como ha sido
determinado por las pruebas, cualquiera que haya resultado ser el
tiempo más corte.
- Los tiempos indicados representan días u horas acumuladas, no
necesariamente consecutivas, durante las cuales el aire que circula
alrededor del concreto se mantiene por encima de los 10 grados °C.
Este tiempo puede ser disminuido si se instalan soportes.

Elementos
a. Columnas 12 hrs 91
b. Encofrados laterales para soleras y vigas 12 hrs 91
c. Paredes 12 hrs 91
d. Encofrados inferiores de losas
- Menos de 3.00 m de luz libre 4 días 161
- Para luz libre entre 3.00 a 6.00 m 7 días 190
- Para luz libre mayor de 6.00 m 10 días 204
e. Encofrados inferiores de vigas y soleras
- Menos de 3.00 m de luz libre 7 días 190
- Para luz libre de 3.00 a 6.00 m 14 días 210
- Para luz libre mayor de 6.00 m 21 días 246

- Aumentar el tiempo de remoción de encofrados si la temperatura del

concreto, posterior a su colocación, se le deja enfriar por debajo de los
10 grados °C, o si se utiliza en la mezcla de concreto ceniza volátil o
escoria granular, cocida en altos hornos.
- Retirar la porción removible de los amarres de los encofrados de
concreto, inmediatamente después que los encofrados hayan sido
retirados. Proceder a la limpieza y rellenado de los huecos
dejados por dichos amarres, aplicando mortero de cemento, del
tipo que se específica para el concreto vaciado en el sitio.
- Taponar las perforaciones de los amarres dejándolas al ras, utilizando
mortero de cemento Portland. Mojar anticipadamente las perforaciones
de los amarres con agua limpia y aplicar una capa de lechada de
cemento con todo cuidado. Compactar apisonando el mortero, que
presenta consistencia seca dentro de las perforaciones de los

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 67
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

amarres, cuidando de no derramar mortero sobre las superficies

acabadas de concreto. Incluir suficiente cemento blanco en la mezcla
del mortero de modo que los huecos taponados combinen con las
superficies adyacentes. Hacer parches de prueba con diferentes
muestras para asegurarse de que cumpla con este requisito.
- Remover los encofrados para concreto arquitectónico de acuerdo con
lo especificado en la sub-sección anterior, excepto que no se deberán
desmoldar los encofrados de superficie verticales, antes de las 12
horas, ni más de 36 horas después de colocado el concreto.

1.4 Reforzamiento
Desarrollar un sistema de reforzamiento o apuntalamiento de modo
que se pueda desmoldar rápidamente el concreto de los encofrados,
en caso de que sea necesario retirarlas antes. Incluir los detalles de
los programas sobre este sistema para cada elemento que debe ser
reforzado.

No aplicar cargas de construcción sobre cualquier parte de la

estructura no reforzada, en exceso de las cargas de diseño estructural.

1.5 Tolerancia
Diseñar, construir y mantener los encofrados, y colocar el concreto
dentro de los límites de tolerancia fijados en la norma ACI SP-4.

Las tolerancias admisibles en el concreto terminado son las siguientes:

a. En la verticalidad de aristas y superficies de columnas, placas y
muros:
-En cualquier longitud de 3 m : 6 mm
-En todo el largo : 20 mm
b. En el alineamiento de aristas y superficies de vigas y losas:
-En cualquier longitud de 3 m : 6 mm
-En cualquier longitud de 6 m : 10 mm
-En todo el largo : 20 mm
c. En la sección de cualquier elemento: - 5 mm + 10 mm
d. En la ubicación de huecos, pases, tuberías, etc: 5 mm

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 68
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

1.6 Control de los encofrados mediante instrumentos

Emplear un topógrafo para revisar con instrumentos topográficos, los
alineamientos y niveles de los encofrados terminados, y realizar las
correcciones o ajustes al encofrado que sea necesario, antes de
colocar el concreto, corrigiendo cualquier desviación de las tolerancias
especificadas.

Revisar los encofrados durante la colocación del concreto para

verificar que los encofrados, abrazaderas, barras de unión, prensas,
pernos de anclaje, conductos, tuberías y similares, no se han salido
fuera de la línea, nivel o sección transversal, establecida, por la
colocación o equipos de concreto.

Método de Medición:
Para el cómputo del encofrado y desencofrado de estructuras se
medirá en metro cuadrado (m2) el área efectiva en contacto con el
concreto, con excepción de las losas aligeradas donde se medirá el
área total de la losa incluyendo la ocupada por los ladrillos. Los
encofrados caravista (arquitectónicos) se computarán por separado
de los encofrados corrientes o estructurales.

Forma de Pago:
El pago se efectuará por m2 de acuerdo al precio unitario contratado,
entendiéndose que dicho precio y pago constituirá la compensación
total por la mano de obra, materiales, equipo, herramientas e
imprevistos necesarios para la ejecución de la partida indicada en el
presupuesto.

02.01.03.03.03 ENCOFRADO Y DESENCOFRADO PERDIDO P/COLUMNAS

CIRCULARES

Descripción:
Los encofrados deberán estar preparados para resistir con seguridad
todas las cargas impuestas por su propio peso, el peso y empuje del
concreto vaciado y una sobrecarga de llenado (trabajadores,
carretillas, vibradores, equipos, etc.).

Los encofrados y andamiajes se construirán para resistir con

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 69
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

seguridad y sin deformaciones apreciables las cargas impuestas por

su peso propio, el peso y empuje del concreto más una sobrecarga de
300 kg/m2 como mínimo.

El encofrado será hermético a fin de evitar la pérdida de finos y

lechada, siendo adecuadamente arriostrados y unidos entre sí para
mantener su posición y forma.

Método de Ejecución:

Los encofrados y sus soportes deben ser diseñados y construidos bajo

responsabilidad del Residente, teniendo en cuenta que para su
encofrado se usara tubería PVC de diámetro 25 cm S – 20 NTP ISO
4435.

La superficie interior del tubo será limpia de toda materia extraña,

grasa, mortero, basura aprobado por la Supervisión.

Desencofrado

El desencofrado se considerara perdido puesto que el tubo se quedara

con el vaciado del concreto.

La Supervisión verificará previamente al vaciado del concreto las

dimensiones, verticalidad y los elementos de fijación de los
encofrados, así como el estado de los materiales de estos a fin de
prevenir que se abran las formas durante el vaciado.

Método de Medición:

Esta partida será medida por metro cuadrado (m2).

Forma de Pago:

El pago de esta partida será de acuerdo a lo especificado y constituirá

compensación completa por los trabajos descritos anteriormente
incluyendo mano de obra, leyes sociales, materiales, equipos,
herramientas, imprevistos y en general todo lo necesario para
completar la partida correctamente.

02.01.03.03.04 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60

P/COLUMNAS
Ídem 02.01.03.02.03

02.01.03.04 VIGAS
02.01.03.04.01 CONCRETO F’C = 210 KG/CM2 P/VIGAS
Ídem 02.01.03.01.01

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 70
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.01.03.04.02 ENCOFRADO Y DESENCOFRADO DE ESTRUCTURA P/VIGAS

Ídem 02.01.03.03.02

02.01.03.04.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60 P/VIGAS

Ídem 02.01.03.02.03

02.01.03.05 COLUMNETAS DE CONFINAMIENTO

02.01.03.05.01 CONCRETO F’C = 210 KG/CM2 P/COLUMNETAS DE
CONFINAMIENTO
Ídem 02.01.03.01.01

02.01.03.05.02 ENCOFRADO Y DESENCOFRADO NORMAL P/COLUMNETAS DE

CONFINAMIENTO
Ídem 02.01.03.02.02

02.01.03.05.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60

P/COLUMNETAS DE CONFINAMIENTO)
Ídem 02.01.03.02.03

02.01.03.06 VIGUETAS DE CONFINAMIENTO

02.01.03.06.01 CONCRETO F’C = 210 KG/CM2 P/ VIGUETAS DE CONFINAMIENTO
Ídem 02.01.03.01.01

02.01.03.06.02 ENCOFRADO Y DESENCOFRADO NORMAL P/VIGUETAS DE

CONFINAMIENTO
Ídem 02.01.03.02.02

02.01.03.06.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60 P/

VIGUETAS DE CONFINAMIENTO)
Ídem 02.01.03.02.03

02.01.03.07 MUROS DE CONCRETO PARA DIVISIONES

02.01.03.07.01 CONCRETO F’C = 210 KG/CM2 P/MUROS DE CONCRETO PARA
DIVISIONES
Ídem 02.01.03.01.01

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 71
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.01.03.07.02 ENCOFRADO Y DESENCOFRADO NORMAL P/MUROS DE

CONCRETO PARA DIVISIONES
Ídem 02.01.03.02.02

02.01.03.07.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60 P/ MUROS

DE CONCRETO PARA DIVISIONES
Ídem 02.01.03.02.03

02.01.03.08 MESAS DE CONCRETO PARA SS.HH. Y COCINA

02.01.03.08.01 CONCRETO F’C = 210 KG/CM2 P/MESAS DE CONCRETO
Ídem 02.01.03.01.01

02.01.03.08.02 ENCOFRADO Y DESENCOFRADO NORMAL P/MESAS DE

CONCRETO
Ídem 02.01.03.02.02

02.01.03.08.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60 P/MESAS

DE CONCRETO
Ídem 02.01.03.02.03

02.01.04 ESTRUCTURAS METALICAS

02.01.04.01 ANCLAJES
02.01.04.01.01 ANCLAJES METALICOS DE TIJERALES TIPO D-1
02.01.04.01.02 ANCLAJES METALICOS DE TIJERALES TIPO D-2
02.01.04.01.03 ANCLAJES METALICOS DE TIJERALES TIPO D-3
02.01.04.01.04 ANCLAJES METALICOS DE TIJERALES TIPO D-4
02.01.04.01.05 ANCLAJES METALICOS PARA VIGAS DE MADERA-COLUMNA
(TIPO D-5)
Descripción.
Comprende la partida de habilitación e instalaciones de los anclajes
necesarios para asegura los tijerales los cuales estarán de acuerdo con
lo indicado en los planos del proyecto.
Dentro de esta partida se consideraran las planchas de acero, pernos,
así mismo el zincromato para proteger la estructura metálica y la pintura
esmalte.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 72
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Materiales.
Planchas de apoyo y fijación:
Serán metálicas de 5mm (3/16”) especificadas en los planos, que
servirán para unir los tijerales de madera a los elementos de concreto
propuestos en el presente proyecto.
Estarán elaboradas con planchas de acero laminado A-36 (ASTM A36),
estas a su vez serán revestidas con zincromato y pintura esmalte para la
protección a la corrosión.
Pernos:
Se colocaran pernos de 3/8” x 4 1/2” los cuales estarán embebidas en
las vigas o columnas de concreto que servirán como anclajes de las
planchas metálicas, pernos de 1/2” x 4 1/2” y 3/8” x 4 ½” pasantes para
la conexión de las planchas de anclajes con los tijerales de acuerdo a los
planos, estas a su vez serán colocadas con sus respectivas arandelas.
Método de Ejecución
Se realizará según las especificaciones técnicas indicadas
anteriormente.
Método de medición
Unidad de Medida: la unidad de medida es la unidad de anclaje (und).

Forma de Pago:
La partida será pagada de acuerdo al precio unitario del contrato, el cual
contempla todos los costos de mano de obra, materiales, herramientas,
transporte, y demás Insumos e imprevistos necesarios para la ejecución
de la partida.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 73
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.01.04.02 COBERTURA
02.01.04.02.01 COBERTURA CON PANEL TERMO – AISLANTE TAT – 1060 DE
E=35 MM, CON ALUNZINC 0.50 MM SUP/0.50 MM INF.
PREPINTADOS Y AISLANTE POLIURETANO

Descripción:
La cobertura son paneles termo aislantes que están compuestos de
dos láminas de acero unidas por un núcleo de espuma rígida de
poliuretano de alta densidad inyectada a presión.
La cobertura deberá resistir las fuerzas externas como vientos, lluvias,
sol.

Método de Ejecución:
Cubierta:
La cubierta está constituida por una plancha de diseño especial piramidal
adecuada para aplicaciones inclinadas permitiendo desarrollar
construcciones con alta resistencia y durabilidad.

Las características que deberán tener los paneles de techo son:

 Este panel laminar en frio acero recubierto con Acero Aluminizado
ALUZINC AZ 200 (55% AL, 43.4% ZN y 1.6 de alta resistencia la
corrosión en un 30% más que el AZ-150

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 74
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

 El aluminio protege las planchas gracias a la formación de una lámina

insoluble de óxido de aluminio en la superficie.
 El Zinc proporciona protección catódica evitando la oxidación en zonas
expuestas por cortes, perforaciones o rayaduras.
 Estos paneles se apoyan sobre las correas que amarran los tijerales.
 El proceso de pintado del panel consiste en un tratamiento superficial,
seguido de una primera capa de primer epóxico de 5 micras en ambas
caras y finalmente la aplicación de una capa uniforme de 20 micras de
pintura poliéster estándar (pintura líquida) sobre la cara superior.
Ventajas
 Alto protección contra la corrosión
 Buena adherencia, flexibilidad y uniformidad.
 Planchas fabricadas a medida
 Accesorios para mejor acabado y mayor seguridad
Tornillería
La fijación de la tornillería de Tijerales, Columnas y Vigas se hará con
Tornillo # 12 x ¾” punta broca.
Los paneles termo acústicos de techo serán fijados a la estructura por
medio de pernos auto perforantes Nº 14 x 5”, con arandela de neopreno,
y para fijar los empalmes se utilizaran pernos autorroscantes Nº 12 x 5/8”
con arandela de neopreno.
En caso de rasguños en los paneles ocasionados en la instalación o
montaje estos deberán ser retocados inmediatamente con pintura.
En caso que los paneles presenten manchas de óxido ocasionados por
trabajos de obra, limpiarlos con una mezcla de agua con una cantidad
mínima de thiner aplicándolos con un paño en la zona afectada.

Método de Medición:
La medición de esta partida será por metro cuadrado (m2), el cómputo
de la medición se realizara midiendo el área instalada y anclada
correctamente.

Forma de Pago:
El pago constituirá compensación completa por los trabajos descritos
anteriormente incluyendo mano de obra, leyes sociales, materiales,
equipos, herramientas, imprevistos y en general todo lo necesario para

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 75
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

completar la partida correctamente.

02.01.04.02.02 CUMBRERA DENTADA ALUNZINC E=0.50 MM

Descripción:
Esta partida corresponde al colocado de la cumbrera estándar tipo CU –
S40 según longitud que establece los planos arquitectónicos.

Método de Ejecución:
La cumbrera Dent TI 0.5 mm Alunzinc POL RMP – POL _ AZ 200 rojo
terracota des .407 x 1100 mm se fijara mediante tornillo autorroscante
N° 8 x 5/8”
Se colocara la cumbrera de tal forma minimice el ingreso de polvo, aire
y evite el anidamiento de pájaros. Contribuye a darle mejor apariencia
al acabado de la cubierta.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 76
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de Medición:
La medición de esta partida será por metro lineal (m), el cómputo de la
medición se realizara midiendo la longitud de friso instalado admitido
por la supervisión de la obra.

Forma de Pago:
El pago constituirá compensación completa por los trabajos descritos
anteriormente.

02.01.04.02.03 CONTORNOS DE FRISOS LATERALES CON ALUNZINC E=0.50

MM CON ANGULO

Descripción:
Se refiere a los frisos que se colocaran en los contornos de la
cobertura, con la finalidad de proteger la cubierta.

Friso lateral

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 77
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de Ejecución:
Se colocara el friso en todo el borde lateral de la cubierta anclado con
tornillos autorroscante N° 8 x 5/8” y cinta butil BP60 gris 3/25 x 2 cm,
LG -14 M

Método de Medición:
La medición de esta partida será por metro lineal (m), el cómputo de la
medición se realizara midiendo la longitud de friso instalado admitido
por la supervisión de la obra.

Forma de Pago:
El pago constituirá compensación completa por los trabajos descritos
anteriormente incluyendo mano de obra, leyes sociales, materiales,
equipos, herramientas, imprevistos y en general todo lo necesario para
completar la partida correctamente.

02.01.04.03 ELEMENTOS PARA AGUAS PLUVIALES

02.01.04.03.01 CANALETA DE ALUNZINC E=0.50 MM (INC. GOTERA, SOPORTE Y
ACCESORIOS DE ANCLAJE)

Descripción:
Esta partida se refiere a la estructura de alunzinc de e=0.50 mm que
se colocara en los bordes del techo en la parte frontal y posterior con
la finalidad de canalizar las agua de lluvia por las tubería de desagüe
pluvial.

Método de Ejecución:
Se colocara la canaleta a lo largo de la cobertura en su parte frontal y
posterior, mediante tornillos autorroscante N° 8 x 5/8”, con perfiles de
acero estructural para soportar la canaleta la instalación de la canaleta

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 78
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

contempla la gotera soporte y accesorios de anclaje) se deberá ver los

planos de detalles de cobertura de techos del presente proyecto.

Método de Medición:
La medición de esta partida será por metro lineal (m), el cómputo de la
medición se realizara midiendo la longitud de friso instalado admitido
por la supervisión de la obra.

Forma de Pago:
El pago constituirá compensación completa por los trabajos descritos
anteriormente.

02.01.05 ESTRUCTURA DE MADERA

02.01.05.01 VIGAS DE MADERA
02.01.05.01.01 VIGA DE MADERA TORNILLO 8” X 4” (L = 17.40 M)

Descripción.
Comprende la partida de la habilitación y colocado de la viga de madera
de 8” x 4”, el cual estará ubicado en la parte frontal soportando las vigas
de los tijerales que soportan la cobertura del pasadizo principal frontal.
Dentro de esta partida se consideraran los elementos de anclaje a las
columnas circulares de concreto de la fachada así como las conexiones

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 79
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

laterales a los tímpanos de albañilería todo según los planos de detalles

además del preservante de madera y barniz marino.

Materiales
Madera:
Será de tipo estructural del tipo C (madera tornillo o similar), que tendrá
las siguientes características:
- Resistencia (f´m): 100 Kg/cm2 (Flexión)
(f’//): 80kg/cm2 (Compresión
paralela)
- Módulo de Elasticidad (E) : 90,000 Kg/cm2 (promedio)
- Peso Específico (γC) : 0.5 g/cm3

La madera a utilizar será debidamente certificada, la cual deberá ser

tratada con preservante de madera y barniz marino.

Preservante de madera:
Se usará el indicado en la partida 01.05.01.01

Barniz Marino:
Se usará el indicado en la partida 01.05.01.01, teniendo la consideración
que solo serán aplicados en las correas de 2 1/2" x 3” ubicadas en el
SUM.

Planchas de apoyo y fijación:

Serán metálicas de 5mm (3/16”) especificadas en los planos, que
servirán para unir la viga de madera a los elementos de concreto
propuestos en el presente proyecto.
Estarán elaboradas con planchas de acero laminado A-36 (ASTM A36),
estas a su vez serán revestidas con zincromato y pintura esmalte para la
protección a la corrosión.

Pernos:
Se colocaran pernos de 3/8” x 4” los cuales estarán embebidas en las
columnas de concreto que servirán como anclajes de las planchas

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 80
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

metálicas, pernos de 3/4” x 5” pasantes para la conexión de las planchas

de anclajes con la viga de madera de acuerdo a los planos, estas a su
vez serán colocadas con sus respectivas arandelas.

Método de Ejecución
La habilitación de la viga de madera se podrá realizar a pie de obra en
instalaciones donde se disponga de las herramientas y equipos para su
correcta habilitación según las indicaciones de los planos del proyecto,
luego estas serán colocadas y/o aseguradas en su ubicación respectiva
teniendo en cuenta las medidas de seguridad respectiva.
El empalme de vigas se realizará en la traslapándolos y uniéndose
ambos mediante la plancha de apoyo y fijación que se conecta a la
columna de concreto.

Método de Medición
Unidad de Medida: la unidad de medida es la unidad (Und).

Forma de Pago:
La partida será pagada de acuerdo al precio unitario del contrato, el cual
contempla todos los costos de mano de obra, materiales, herramientas,
transporte, y demás Insumos e imprevistos necesarios para la ejecución
de la partida.

02.01.05.01.02 VIGA DE MADERA TORNILLO DE 8” X 3” (L = 14.40 M)

Descripción.
Comprende la partida de la habilitación y colocado de la viga de madera
de 8” x 3”, el cual estará ubicado sobre los tímpanos laterales donde se
fijaran las correas de madera.
Dentro de esta partida se consideraran los elementos de anclaje a las
columnas circulares de concreto de la fachada así como las conexiones
laterales a los tímpanos de albañilería todo según los planos de detalles
además del preservante de madera y barniz marino.

Materiales
Madera:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 81
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Será de tipo estructural del tipo C (madera tornillo o similar), que tendrá
las siguientes características:
- Resistencia (f´m): 100 Kg/cm2 (Flexión)
(f’//): 80kg/cm2 (Compresión
paralela)
- Módulo de Elasticidad (E) : 90,000 Kg/cm2 (promedio)
- Peso Específico (γC) : 0.5 g/cm3
La madera a utilizar será debidamente certificada, la cual deberá ser
tratada con preservante de madera y barniz marino.
Preservante de madera:
Se usará el indicado en la partida 01.05.01.01
Barniz Marino:
Se usará el indicado en la partida 01.05.01.01, teniendo la consideración
que solo serán aplicados en las correas de 2 1/2" x 3” ubicadas en el
SUM.
Planchas de apoyo y fijación:
Serán metálicas de 5mm (3/16”) especificadas en los planos, que
servirán para unir la viga de madera a los elementos de concreto
propuestos en el presente proyecto.
Estarán elaboradas con planchas de acero laminado A-36 (ASTM A36),
estas a su vez serán revestidas con zincromato y pintura esmalte para la
protección a la corrosión.
Pernos:
Se colocaran pernos de 3/8” x 4” los cuales estarán embebidas en las
columnas de concreto que servirán como anclajes de las planchas
metálicas, pernos de 3/4” x 5” pasantes para la conexión de las planchas
de anclajes con la viga de madera de acuerdo a los planos, estas a su
vez serán colocadas con sus respectivas arandelas.

Método de Ejecución
La habilitación de la viga de madera se podrá realizar a pie de obra en
instalaciones donde se disponga de las herramientas y equipos para su
correcta habilitación según las indicaciones de los planos del proyecto,
luego estas serán colocadas y/o aseguradas en su ubicación respectiva
teniendo en cuenta las medidas de seguridad respectiva.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 82
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El empalme de vigas se realizará en la traslapándolos y uniéndose

ambos mediante la plancha de apoyo y fijación que se conecta a la
columna de concreto.

Método de medición
Unidad de Medida: la unidad de medida es la unidad (und).

Forma de Pago:
La partida será pagada de acuerdo al precio unitario del contrato, el cual
contempla todos los costos de mano de obra, materiales, herramientas,
transporte, y demás Insumos e imprevistos necesarios para la ejecución
de la partida.

02.01.05.01.03 VIGA DE MADERA TORNILLO 8” X 3” (L = 12.75 M)

Descripción.
Comprende la partida de la habilitación y colocado de la viga de madera
de 8” x 3”, el cual estará ubicado sobre los tímpanos interiores en los
cuales se fijarán las correas de madera.
Dentro de esta partida se consideraran los elementos de anclaje a las
columnas circulares de concreto de la fachada así como las conexiones
laterales a los tímpanos de albañilería todo según los planos de detalles
además del preservante de madera y barniz marino.

Materiales
Madera:
Será de tipo estructural del tipo C (madera tornillo o similar), que tendrá
las siguientes características:
- Resistencia (f´m): 100 Kg/cm2 (Flexión)
(f’//): 80kg/cm2 (Compresión
paralela)
- Módulo de Elasticidad (E) : 90,000 Kg/cm2 (promedio)
- Peso Específico (γC) : 0.5 g/cm3
La madera a utilizar será debidamente certificada, la cual deberá ser
tratada con preservante de madera y barniz marino.
Preservante de madera:
Se usará el indicado en la partida 01.05.01.01
Barniz Marino:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 83
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Se usará el indicado en la partida 01.05.01.01, teniendo la consideración

que solo serán aplicados en las correas de 2 1/2" x 3” ubicadas en el
SUM.
Planchas de apoyo y fijación:
Serán metálicas de 5mm (3/16”) especificadas en los planos, que
servirán para unir la viga de madera a los elementos de concreto
propuestos en el presente proyecto.
Estarán elaboradas con planchas de acero laminado A-36 (ASTM A36),
estas a su vez serán revestidas con zincromato y pintura esmalte para la
protección a la corrosión.
Pernos:
Se colocaran pernos de 3/8” x 4” los cuales estarán embebidas en las
columnas de concreto que servirán como anclajes de las planchas
metálicas, pernos de 3/4” x 5” pasantes para la conexión de las planchas
de anclajes con la viga de madera de acuerdo a los planos, estas a su
vez serán colocadas con sus respectivas arandelas.

Método de Ejecución
La habilitación de la viga de madera se podrá realizar a pie de obra en
instalaciones donde se disponga de las herramientas y equipos para su
correcta habilitación según las indicaciones de los planos del proyecto,
luego estas serán colocadas y/o aseguradas en su ubicación respectiva
teniendo en cuenta las medidas de seguridad respectiva.
El empalme de vigas se realizará en la traslapándolos y uniéndose
ambos mediante la plancha de apoyo y fijación que se conecta a la
columna de concreto.

Método de medición
Unidad de Medida: la unidad de medida es la unidad (und).

Forma de Pago:
La partida será pagada de acuerdo al precio unitario del contrato, el cual
contempla todos los costos de mano de obra, materiales, herramientas,
transporte, y demás Insumos e imprevistos necesarios para la ejecución
de la partida.

02.01.05.02 TIJERALES Y RETICULADOS

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 84
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.01.05.02.01 TIJERAL DE MADERA ESTRUCTURAL TM- 1, P/COBERTURA

02.01.05.02.02 TIJERAL DE MADERA ESTRUCTURAL TM- 2, P/COBERTURA

02.01.05.02.03 TIJERAL DE MADERA ESTRUCTURALTM-3, P/COBERTURA

02.01.05.02.04 TIJERAL DE MADERA ESTRUCTURAL TM- 4, P/COBERTURA

02.01.05.02.05 TIJERAL DE MADERA ESTRUCTURAL TM- 5, P/COBERTURA

Descripción.
Comprende la partida del Tijeral de madera que se desarrollara según
las especificaciones indicadas en el titulo 01.05 y con lo indicado en los
planos del proyecto.
Dentro de esta partida se consideraran los elementos de conexiones
metálicas (Cartelas) indicados en los planos, (planchas de acero,
pernos), así mismo el preservante para madera, barniz marino (solo en
los tijerales TM-4 y TM-4’ ubicados en el SUM), zincromato para proteger
la estructura metálica y la pintura esmalte.

Materiales
Madera:
Será de tipo estructural del tipo C (madera tornillo o similar), que tendrá
las siguientes características:

- Resistencia (f´m): 100 Kg/cm2 (Flexión)

(f’//): 80kg/cm2 (Compresión
paralela)
- Módulo de Elasticidad (E) : 90,000 Kg/cm2 (promedio)
- Peso Específico (γC) : 0.5 g/cm3
La madera a utilizar será debidamente certificada, la cual deberá ser
tratada con preservante de madera.
Preservante de madera:
Se aplicará un preservante de madera oleo soluble, compuesto de
derivados fosforados y clorados, con solventes alifáticos ligeros y con

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 85
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

menor contenido de elementos grasos, elaborado de acuerdo a normas

internacionales,
Este compuesto líquido generalmente será de un color crema claro,
homogéneo, transparente y sin turbidez.
Es un producto fungicida, bactericida e Insecticida para madera en
general, preservándolo del ataque de elementos destructores como
polillas, comején, hongos y putrefacción; favoreciendo su
comportamiento y duración en el tiempo.
APLICACIÓN:
Podrá ser aplicado por los siguientes métodos.
 Inmersión: En madera blanda se recomienda sumergir la madera mínimo
30'.
 En madera dura el período mínimo deberá ser de 2 horas.
 Aspersión: Asegurar que toda la superficie a tratar reciba una aplicación
uniforme.
 Brocha: Verificar que la madera esté seca (15 – 25% CH), libre de
orificios y rebajas, bien cepillada y lijada.

La madera deberá absorber la mayor cantidad del preservante, aplicar

dos manos, aplicando la segunda mano antes que haya secado la
primera.
OBSERVACIONES Y SEGURIDAD:
Este preservante pertenece a compuestos tóxicos grado III, no es
cancerígeno.
Trabajar en áreas ventiladas y libres de fuego.
Evitar todo contacto con la piel y vías respiratorias.
En caso de salpicaduras, lavarse con abundante agua y jabón.
Mantener fuera del alcance de los niños.
Debe mantenerse lejos del alcance de personas no capacitadas en su
manipulación y de animales.
Al igual que para todos los demás productos preservantes de maderas,
rige también en éste caso la disposición de no acercarse con heridas
abiertas a las soluciones químicas.
Es obligatorio el uso de los implementos EPP normales para trabajos
con preservantes oleo solubles, como gafas protectoras, guantes y
mandil de jebe y protección respiratoria con piezas faciales completas o

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 86
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

de media cara con filtros del tipo A/P (color marrón) o mascarillas tipo
P2.
Barniz Marino:
Adicionalmente se deberá aplicar Barniz marino (como se indicó
anteriormente solo en los tijerales TM-4 y TM-4’ ubicados en el SUM)
formulado para maderas, con resinas alquídicas y aceites de alta
calidad, que le darán a la película de este barniz una gran resistencia al
exterior. Tendrá una terminación transparente de alto brillo, dureza y
flexibilidad
Su formulación estará libre de Plomo, Mercurio, Cromo y metales
pesados, cumpliendo con las normas de atoxicidad ASTM-F-963 para
los EE.UU. y EN-71-3 para la comunidad Europea.
Usos-Construcción:
La madera barnizada, presenta una gran resistencia al agua de lluvia,
destacando además la veta natural de ella.
Características Técnicas - Construcción:
Naturaleza Química: Resinas alquídicas.
Nº de componentes: Uno.
Color: Incoloro y varios de acuerdo a cartilla.
Acabado: Brillante.
Rendimiento práctico: 35±5 m2/gal/ mano, dependiendo del grado de
absorción de la madera y del espesor de la película.
Número de capas: 2 para interior y 3-4 para exterior.
Aplicación: Brocha, rodillo y pistola.
Diluyente: Aguarrás mineral.
Dilución: 1/4 lt/gl para brochra y rodillo, y 1/2 lt/gl para pistola.
Condiciones de secado: 20ºC, 60% H.R y 50 micrones espesor húmedo.
Secado Tacto: 6-8 horas.
Secado para repintar: 24 horas.
Secado Duro: 48 horas.
Conexiones metálicas (cartelas):
Serán metálicas de 4.7mm (3/16”) de diversas medidas especificadas en
los planos, que servirán para unir los tijerales de madera propuestos en
el presente proyecto.
Estarán elaboradas con planchas de acero laminado A-36 (ASTM A36),
estas a su vez serán revestidas con zincromato y pintura esmalte para la
protección a la corrosión.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 87
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Pernos:
Se colocaran pernos de 3/8” x 4” de acuerdo a los planos, estas a su vez
serán colocadas con sus respectivas arandelas.
Los pernos se ajustarán a la última edición de “Specification form low-
carbon Steel Externally and Internally Threaded Standard Fasteners,
ASTM A-307”, designados de aquí en adelante como pernos A-307.

Método de Ejecución
Su armado se realizara en un lugar donde se tengan todas las
condiciones para asegurar la calidad y las medidas indicadas en los
planos, lo que implica que también se pueda construir los tijerales a pie
de obra, siempre y cuando se cumplan con las condiciones mencionadas
anteriormente. Se debe tener especial cuidado en su traslado y
almacenamiento, evitando someterlas a esfuerzos para los cuales no
fueron diseñadas.

La unión de las piezas prefabricadas se realizara mediante cartelas

metálicas empernadas. Una vez terminadas las uniones se procederá a
aplicar una pintura rica en zinc o pintura epóxica, cuidando dejar una
textura igual a la de las zonas adyacentes.

Método de medición
Unidad de Medida: la unidad de medida es la unidad de tijeral (und).
La cantidad de unidades de tijerales según lo avanzado en obra, lo cual
deberá ser refrendado por el Supervisor.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 88
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
La partida será pagada de acuerdo al precio establecido, el cual
contempla todos los costos de mano de obra, materiales, herramientas,
transporte, y demás Insumos e imprevistos necesarios para la ejecución
de la partida.

02.01.05.02.06 IZAJE DE TIJERALES

Descripción.
Comprende la partida del montaje e izaje de los tijerales de madera,
dentro de esta partida se consideraran todos los insumos, mano de obra
e equipamiento para el izaje e instalación de los tijerales de madera a la
ubicación indicada en los planos del proyecto.

Materiales
Los materiales y herramientas necesarios para la correcta ejecución de
esta partida, tales como andamios, equipos de seguridad, puntales,
cuñas y elementos similares que se requieran para el montaje, todos
estos aprobados por la supervisión, para ello se presentara un plan de
trabajo seguro para la ejecución de dicha partida la cual será elaborada
por el residente y el responsable de seguridad en obra y será aprobado
por la supervisión.

Método de Ejecución
El izaje y el montaje de los tijerales de madera incluirán:
• Elaboración Planos de Montaje requeridos para la terminación de los
trabajos contratados, sobre la base de los Planos de Diseño.
• Suministro de todos los materiales, equipo y mano de obra necesarios
para el montaje del tijeral de madera estructural.
• Montaje del tijeral de madera de acuerdo con los Planos de Taller y de
Montaje y en concordancia con estas especificaciones.
• Suministro de puntale, lainas, cuñas y elementos similares que se
requieran para el montaje.
• Suministro de cortavientos y puntales provisionales requeridos durante
el montaje.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 89
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

• Planeamiento y ejecución de todas las maniobras necesarias para

realizar los trabajos antes mencionados.

Montaje
Se tendrá cuidado en el almacenaje, manejo y montaje de todo el
material.
Deberá soportarlo adecuadamente para evitar que se produzcan
esfuerzos excesivos.
El material dañado por falta de soporte adecuado en el almacenaje o en
las maniobras será corregido o repuesto.
La estructura se montará estrictamente con los niveles, alineamientos,
elevaciones y ejes indicados en los planos. Deberán colocarse todos los
contravientos y puntales necesarios para tal efecto y mantenerlos en
posición hasta que se hayan efectuado las conexiones definitivas y la
estructura ya no los requiera.
Se podrá hacer correcciones por defectos en la construcción o en la
fabricación sólo después de haber obtenido la correspondiente
autorización escrita de la Supervisión.
Cuando por pequeños desajustes no sea posible lograr que las piezas
ensamblen correctamente, se permitirá rimar y hacer pequeños cortes
para lograr el ajuste, de acuerdo a lo siguiente:
El diámetro del agujero rimado no excederá en más de 3 mm el
diámetro del perno indicado en planos o autorizado posteriormente.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 90
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de medición
Unidad de Medida: la unidad de medida es la unidad de tijeral izado
(und).
La cantidad de unidades de tijerales izados según lo avanzado en obra,
lo cual deberá ser refrendado por el Supervisor.

Forma de Pago:
La partida será pagada de acuerdo al precio unitario del contrato, el cual
contempla todos los costos de mano de obra, materiales, herramientas,
transporte, y demás Insumos e imprevistos necesarios para la ejecución
de la partida.

02.01.05.03 CORREAS
02.01.05.03.01 CORREAS DE MADERA ESTRUCTURAL 2 1/2" X 3 1/2"

Descripción.
Comprende la partida de la habilitación y colocado de las correas de
madera que se desarrollara según las especificaciones indicadas en el
titulo 01.05 y con lo indicado en los planos del proyecto.

Dentro de esta partida se consideraran los elementos de traslapes

(pernos) y elementos de fijación (tirafones) así como preservante de
madera y barniz marino (en las correas de 2 ½” x 3” ubicadas en SUM).

Materiales
Madera:
Será de tipo estructural del tipo C (madera tornillo o similar), que tendrá
las siguientes características:
- Resistencia (f´m): 100 Kg/cm2 (Flexión)
(f’//): 80kg/cm2 (Compresión
paralela)

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 91
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

- Módulo de Elasticidad (E) : 90,000 Kg/cm2 (promedio)

- Peso Específico (γC) : 0.5 g/cm3
La madera a utilizar será debidamente certificada, la cual deberá ser
tratada con preservante de madera y barniz marino.

Preservante de madera:
Se usará el indicado en la partida 01.05.01.01
Barniz Marino:
Se usará el indicado en la partida 01.05.01.01, teniendo la consideración
que solo serán aplicados en las correas de 2 1/2" x 3” ubicadas en el
SUM.
Pernos:
Se colocaran pernos de 3/8” x 4” de acuerdo a los planos para realizar
traslapes de las correas, estas a su vez serán colocadas con sus
respectivas arandelas.
Tirafones:
Se colocaran tirafones hexagonales de 1/4” x 6” de acuerdo a los planos.

Método de Ejecución
La habilitación de las correas se realizará a pie de obra en instalaciones
donde se disponga de las herramientas y equipos para su correcta
habilitación según las indicaciones de los planos del proyecto, luego
estas serán colocadas y/o aseguradas en su ubicación respectiva
teniendo en cuenta las medidas de seguridad respectiva.
Como se menciona anteriormente estas correas serán aseguradas
usando tirafones hexagonales de 1/4" x 6” las cuales tendrán que estar

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 92
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

debidamente ajustadas y con el rebajo respectivo indicado en los planos,

respecto a los traslapes se realizara mediante pernos pasantes también
indicados en los planos de detalles.

Método de medición:
Unidad de Medida: la unidad de medida es la de metro lineal (ml).

Forma de Pago:
La partida será pagada de acuerdo al precio establecido, el cual
contempla todos los costos de mano de obra, materiales, herramientas,
transporte, y demás Insumos e imprevistos necesarios para la ejecución
de la partida.

02.01.06 VARIOS
02.01.06.01 JUNTA DE AISLAMIENTO 1/2” CON TECKNOPOR Y SELLADOR
ELASTOMERICO

Descripción:
Son aquellas que se forman en obra dejando una luz en toda su
sección de la estructura entre elementos contiguos; para ello se
emplean rellenos que permiten la expansión de esos elementos.

Método de Ejecución:
Se colocara tecknopor de 1/2” de espesor en la luz existente entre el
muro bajo y la columna, a continuación se colocara un sellante elástico
para juntas a base de poliuretano de alto rendimiento. Los bordes de
las juntas deben estar firmes, secos, limpios, sin impregnaciones de
aceite o grasa, para la limpieza es conveniente utilizar escobillas de
acero y aire comprimido para quitar el polvo.
Luego de aplicado el sellador se deberá esperar como mínimo 3h para
el secado al tacto y el para el secado final de 4 a 7 días.

Método de Medición:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 93
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La medición de esta partida será por metro lineal (m), el cómputo por
metro de la junta se obtiene mediante la indicación de los planos y
especificaciones.

Forma de Pago:
La cantidad determinada según el método de medición, dicho pago
constituirá compensación total por el costo de material, equipo, mano
de obra e imprevistos necesarios para completar la partida.

02.02 CERCO PERIMETRICO DELIMITADOR E INGRESO PRINCIPAL

02.02.01 MOVIMIENTO DE TIERRAS
02.02.01.01 EXCAVACIONES
02.02.01.01.01 EXCAVACION MANUAL PARA ESTRUCTURAS

Descripción:
Las excavaciones para las estructuras del cerco perimétrico se harán
dé acuerdo con las dimensiones exactas formuladas en los planos,
evitando en lo posible el uso de encofrado, dependiendo en principio
de la clase de terreno donde tenga que trabajarse. En forma general
los cimientos se efectuarán sobre terreno firme (desplante de la
cimentación).

Método de Ejecución:
Los trabajos se realizaran manualmente de acuerdo al trazo
previamente definido para cada parante del cerco el área de la
excavación será lo indicado en los planos de detalles.

Método de Medición:
El método de medición es en metros cúbicos (m3); se medirá el
volumen geométrico de excavación ejecutada del material en sitio,
antes de excavar.

Forma de Pago:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 94
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La cantidad determinada según el método de medición, será pagada al

precio establecido, y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.02.02 OBRAS DE CONCRETO ARMADO

02.02.02.01 CONCRETO F´C= 140KG/CM2 P/DADOS - HITOS

Descripción:
La partida contempla el suministro y colocación de concreto para veredas
y rampas.

Método de Ejecución:
Las veredas y las rampas se construirán con concreto simple vibrado y
una vez terminada, presentará una superficie uniforme, nivelada, y
ligeramente rugosa, obteniendo una resistencia a la compresión a los 28
días de f´c = 140 Kg/cm2 para daso de concreto. El espesor total de la
losa será de 10 cm, que incluye la losa propiamente dicha y una capa de
desgaste

Método de Medición:
Se medirá por metro cubico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, materiales y equipo, y en general todo lo necesario para
completar la partida, previa aprobación de la Supervisión.

02.02.02.02 ENCOFRADO Y DESENCOFRADO NORMAL

Descripción:
El encofrado deberá estar preparado para resistir con seguridad todas las
cargas impuestas por su propio peso, el peso y empuje del concreto
vaciado y una sobrecarga de llenado (trabajadores, carretillas, vibradores,
equipos, etc.)

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 95
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de Ejecución:
Los encofrados y sus soportes deben ser diseñados y construidos bajo
responsabilidad del núcleo ejecutor, teniendo en cuenta su durabilidad y
resistencia, principalmente si van a ser usados reiteradas veces durante
la obra.
La superficie interior de todos los encofrados será limpia de toda materia
extraña, grasa, mortero, basura y será recubierta con aceite o
desmoldante aprobado por la Supervisión. Las sustancias que se usen
para desmoldar no deberán causar manchas al concreto.
Todos los encofrados serán retirados en el tiempo indicado o cuando la
resistencia especificada haya sido alcanzada, y de modo que no se
ponga en peligro la estabilidad del elemento estructural o dañe su
superficie.
Se tomarán precauciones cuando se efectúe el desencofrado para evitar
fisuras, roturas en las esquinas o bordes y otros daños en el concreto.
Cualquier daño causado al concreto por una mala operación de
desencofrado será reparado por cuenta del núcleo ejecutor, a satisfacción
de la supervisión.
En casos especiales la supervisión podrá ordenar que los encofrados
permanezcan más tiempo que el indicado en estas especificaciones, por
razones justificadas.
Cuando se use aditivos aceleradores de fragua, el desencofrado podrá
efectuarse antes de lo usualmente permitido, contando para ello con la
aprobación de la Supervisión.
En caso de concreto normal se deben consideran los siguientes tiempos
mínimos para el desencofrado:
A. Columnas, muros, costado de vigas y zapatas.
24 hrs.
B. Fondo de losas aligeradas y macizas.
10 días
C. Fondo de vigas
21 días
En caso de concreto con aditivos de resistencia se deben consideran los
siguientes tiempos mínimos para el desencofrado:
D. Fondo de losas aligeradas y macizas.
4 días

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 96
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

E. Fondo de vigas cortas

4 días
F. Fondo de vigas de gran luz y losas sin vigas 7
días
G. Voladizos pequeños
14 días
Método de Medición:
La medición de esta partida será por metro cuadrado (m2) El cómputo
total del encofrado (y desencofrado) se obtiene sumando las áreas por
cara en contacto efectivo con el concreto.

Forma de Pago:
El pago constituirá compensación completa por los trabajos descritos
anteriormente incluyendo mano de obra, leyes sociales, materiales,
equipos, herramientas, imprevistos y en general todo lo necesario para
completar la partida correctamente.

02.02.02.03 ACERO CORRUGADO FY=4200 KG/CM2 GRADO 60

Ídem 02.01.03.02.03

02.02.03 CARPINTERIA DE MADERA

02.02.03.01 CERCO DELIMITADOR DE MADERA TURPAY O NOGAL CON POSTE
DE 4” X 4” CON TRAVESAÑO DE 3” X 2”

Descripción:
Se refiere a la estructura delimitadora de la propiedad, cerco ejecutado
con madera Turpay o Nogal y con una base de concreto, que se colocara
en todo el perímetro del terreno donde se ejecutara la obra.

Método de Ejecución:
Los postes serán de madera Turpay o Nogal de 4” x 4” la madera debe
estar libre de rajaduras o alguna deformación, los travesaños tendrán una
sección de 3” x 2” debidamente secas.

Método de Medición:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 97
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La método es el metro (m); se medirá por longitud neta del cerco (m),
deberán incluirse en esta partida otros elementos complementarios si los
hubiera.

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, materiales y equipo, y en general todo lo necesario para
completar la partida, previa aprobación de la Supervisión.

02.02.04 CARPINTERIA METALICA Y HERRERIA

02.02.04.01 PUERTA DE INGRESO PRINCIPAL DE A=3.00 M CON TUBERIA DE
F°G° 2 ½” Y 1 ½” CON MALLA GALVANIZADA N°10 2” X 2” DOBLE
TORCION INC. CERROJO.
Descripción:
Este rubro está constituido por todos los elementos metálicos que no
tengan función estructural o resistente tales como puertas de fierro con
ángulos de 1½”x3/16” con tubería de F° G° de 2 ½” Y 1 ½” . Estos se
colocaran según la ubicación y medidas señaladas en los planos de
arquitectura.

Método de Ejecución:
Serán empleados elementos de fierro que conserven las características
del diseño expresado en los planos.
Los elementos que requieren ensamblaje especial, serán soldados
adecuadamente sin rebabas y con esquinas perfectamente a escuadra.
Los elementos metálicos serán llevados a obra, previo arenado comercial
según la Norma SSPC-SP6 (Steel Structures Painting Council Pittsburgh
USA) y una capa de anticorrosivo. Se entregarán libres de defectos y
torceduras, con otra mano de pintura anticorrosiva sobre la superficie
libre de óxidos antes del acabado final, que será esmalte sintético, previo
masillado.
Pintura Anticorrosiva.
Es un producto elaborado con resinas sintéticas debidamente
plastificadas y con pigmentos inhibidores del óxido.
Los elementos ya arenados, se limpiarán bien de manera manual o
mecánica, según normas SSPC-SP-2 ó SP3; eliminando así cualquier

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 98
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

resto de suciedad, polvo o grasa que hubiere. Puede ser aplicado con
brocha o rodillo, pistola convencional o airless.
Luego se aplicarán dos manos de pintura base compuesta de cromato de
zinc. Se debe formar una película fuerte con buena durabilidad hacia el
exterior, máxima adherencia y prácticamente nula absorción de humedad.
Esmalte.
Son pinturas en las cuales el vehículo no volátil está constituido por una
mezcla de aceites secantes (crudos, tratados o sintéticos) y de resinas
naturales o artificiales, óleo soluble, constituyendo un sistema
homogéneo. Esta pintura puede ser brillante o mate, según la proporción
de pigmentos y su fabricación.
Características
Sólidos en volumen 35% +- 5%
Espesor de película seca 1 – 1,5 mils por capa.
La pintura a usar será de primera calidad en el mercado y de marca de
reconocido prestigio. Se aplicará con brocha, rodillo, pistola convencional
o airless.
La pintura se aplicará en capas sucesivas a medida que se vayan
secando las anteriores Se dará un mínimo de 2 manos.
Aceptación.
Se rechazará el esmalte que no cumpla con las características y calidad
establecidas.

Método de Medición:
La unidad de medida es la Unidad (Und.), El cómputo se efectuará por
cantidad de unidades.

Forma de Pago:
Se pagará por unidad, pieza en general, la carpintería deberá llevar los
accesorios necesarios para su operatividad (bisagras, brazos
reguladores, etc.). El precio incluye el pago por material, mano de obra,
equipo, herramientas y cualquier imprevisto necesario para su buen
acabado e instalación previa aprobación del supervisor.

02.02.05 PINTURA
02.02.05.01 PINTURA ANTICORROSIVA EN INGRESO PRINCIPAL
Descripción:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 99
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Es un producto elaborado con resinas sintéticas debidamente

plastificadas y con pigmentos inhibidores del óxido que permitirán un
mayor tiempo de vida del cerco perimétrico.
Los elementos ya arenados, se limpiarán bien de manera manual o
mecánica, según normas SSPC-SP-2 ó SP3 (Steel Structures Painting
Council Pittsburgh USA); eliminando así cualquier resto de suciedad,
polvo o grasa que hubiere. Puede ser aplicado con brocha o rodillo,
pistola convencional o airless.
Luego se aplicarán dos manos de pintura base compuesta de cromato de
zinc. Se debe formar una película fuerte con buena durabilidad hacia el
exterior, máxima adherencia y prácticamente nula absorción de humedad.

Esmalte.
Son pinturas en las cuales el vehículo no volátil está constituido por una
mezcla de aceites secantes (crudos, tratados o sintéticos) y de resinas
naturales o artificiales, óleo soluble, constituyendo un sistema
homogéneo. Esta pintura puede ser brillante o mate, según la proporción
de pigmentos y su fabricación.

Características
Sólidos en volumen 35% +- 5%
Espesor de película seca 1 – 1,5 mils por capa.
La pintura a usar será de primera calidad en el mercado y de marca de
reconocido prestigio. Se aplicará con brocha, rodillo, pistola convencional
o airless.
La pintura se aplicará en capas sucesivas a medida que se vayan
secando las anteriores Se dará un mínimo de 2 manos.

Método de Medición:
La unidad de medida es el metro cuadrado (m2.), El cómputo se
efectuará por cantidad de área trabajada de malla.

Forma de Pago:
La cantidad determinada según el método de medición. El precio incluye
el pago por material, mano de obra, equipo, herramientas y cualquier

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 100
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

imprevisto necesario para su buen acabado e instalación previa

aprobación del supervisor.

02.02.05.02 PINTURA ESMALTE SINTETICO BLANCO PARA HITOS Y PUERTA

DE INGRESO

Descripción:

Este rubro comprende todos los materiales y mano de obra necesarios

para la ejecución de los trabajos de pintura esmalte sintético de color
blanco que se colocara en los hitos y la puerta de ingreso. Se pintará la
superficie metálica de la puerta.

Método de Construcción:

La pintura es el producto formado por uno o varios pigmentos, con o sin

carga, y otros aditivos dispersos homogéneamente, con un vehículo que
se convierte en una película sólida, después de su aplicación en capas
delgadas y que cumple con una función de objetivos múltiples. Es un
medio de protección contra los agentes destructivos del clima y el tiempo;
un medio de higiene que permite lograr superficies lisas, limpias y
luminosas, de propiedades asépticas, un medio de ornato de primera
importancia y un medio de señalización e identificación de las cosas y
servicios.

El resultado satisfactorio de un trabajo de pintura siempre dependerá de

la limpieza de la superficie en cuestión ya sea mortero, concreto, madera,
metal y las condiciones generales bajo las cuales se apliquen las
mismas.

En caso de existir moho u hongos deben removerse usando una solución

de fosfatos trisédico (6 ox. x gl.) o cualquier detergente apropiado. Luego
enjuagarse la superficie con agua limpia y dejarse secar antes de pintar.

Las manchas de grasa deberán ser eliminadas con un solvente; las

escamas de óxido deben escobillarse hasta llegar al mismo metal. La
superficie debe estar completamente seca en el momento de pintarse.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 101
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Después de haber realizado la preparación de las superficies, se aplicará

el imprímanle con brocha y se dejará secar completamente. Los
materiales a usarse serán extraídos de sus envases originales y se
emplearán sin adulteración alguna, procediendo en todo momento de
acuerdo a las especificaciones de los fabricantes de los productos a
emplearse. La pintura se aplicará en capas sucesivas con soplete o
brocha, a medida que se vayan secando las anteriores. Se dará un
mínimo de 2 manos para las pinturas que no contengan aceite y 3 manos
para las que si lo contienen.

Las superficies metálicas deben recibir dos manos de pintura

Anticorrosivo, para inhibir la corrosión.

La pintura será aplicada de manera uniforme y por mano de obra

experimentada. Puede ser aplicada con brocha de mano o spray.
Cualquiera que sea el método, la película de pintura aplicada deberá ser
distribuida uniformemente de manera que no se acumule en ningún
punto.

La aplicación de la última capa de pintura deberá hacerse después que

se haya terminado los trabajos de concreto. El caso de que los trabajos
de concreto dañen o ensucien la pintura, las superficies deberán ser
protegidas previamente, limpiadas y pintadas nuevamente por cuenta del
Organismo Ejecutor. En caso de haber imperfectos por el transporte y
erección, se aplicará los solventes normales para luego pintarse en las
zonas afectadas.

Método de Medición:

La forma de medición será en metros Cuadrados (m2) ejecutado medido

sobre el terreno con las dimensiones y especificaciones indicadas en los
planos y presupuesto; este trabajo deberá contar con opinión favorable
del supervisor.

Forma de pago:

El pago se hará por metro cuadrados y en base del precio unitario del
contrato, entendiéndose que dicho precio y pago constituirá la
compensación total por la mano de obra, materiales, equipo,

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 102
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

herramientas e imprevistos necesarios para la ejecución de la partida

indicada en el presupuesto.

02.02.06 JARDINERIA
02.02.06.01 CERCO VIVO CON PLANTACIONES DE CUCARDAS

Descripción:
Se refiere a las plantaciones que se colocara en todo el perímetro
acompañando al cerco perimétrico.

Método de Ejecución:
Se colocara en todo el perímetro del terreno un arbusto muy usado en la
jardinería por la belleza de sus flores. Su nombre científico es Hibiscus
rosa-sinensis. También se le conoce bajo los nombres de Cucardas.
Este arbusto se colocara en un suelo preparado fértil para su mejor
desarrollo y crecimiento.

Método de Medición:
La método es el metro (m); se medirá por longitud neta del cerco vivo
(m), deberán incluirse en esta partida otros elementos complementarios si
los hubiera.

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, materiales y equipo, y en general todo lo necesario para
completar la partida, previa aprobación de la Supervisión.

02.03 CERCO DE PROTECCION PARA PANEL FOTOVOLTAICO

02.03.01 MOVIMIENTO DE TIERRAS
02.03.01.01 EXCAVACIONES
02.03.01.01.01 EXCAVACION MANUAL PARA ESTRUCTURAS
Ídem ítem 02.01.01.01.01

02.03.02 OBRAS DE CONCRETO SIMPLE

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 103
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.03.02.01 CONCRETO F´C= 140 KG/CM2 P/DADOS

Ídem ítem 02.02.02.01

02.03.02.02 ENCOFRADO Y DESENCOFRADO NORMAL

Ídem ítem 02.02.02.02

02.03.03 CARPINTERIA METALICA Y HERRERIA

02.03.03.01 CERCO METALICO H= 2.5 M C/MALLA GALVANIZADA N°10 2” X 2”
CON TUBO F° G° 3” CON BASE DE CONCRETO INC. 3 HILERAS DE
ALAMBRE DE PUAS EN PARTE SUPERIOR

Descripción:
Este rubro está constituido por todos los elementos metálicos que no
tengan función estructural o resistente tales como cerco delimitador
con malla, ángulos de acero y tubería de F° G°.

Método de Ejecución:
Los elementos que requieren ensamblaje especial, serán soldados
adecuadamente sin rebabas y con esquinas perfectamente a
escuadra.
Serán empleados ángulos de acero negro de 1 ½ “ x 1 ½” x 3/16” con
malla de alambre galvanizada de # 10 de cocadas de 2” x 2” doble
torsión y soldadura eléctrica Cellocord P 1/8” y debe contar con el
certificado de calidad otorgado por el proveedor el este material y
deberá ser aprobado por el Supervisor, previa verificación. se usaran
como parantes tubo de fierro galvanizado de 3”.
Se colocara alambre de púas en la parte superior del cerco, se
consideraran 3 hileras las que deberán estar bien tensadas.
El cerco metálico estará cimentado con una mezcla de concreto de f’c
= 140 kg/cm2 las dimensiones serán obtenidas del plano de detalles.

Método de Medición:
La unidad de medida es el metro lineal (m), El cómputo se efectuará
por cantidad de unidades.

Forma de Pago:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 104
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Se pagará por unidad, pieza en general, la carpintería deberá llevar los

accesorios necesarios para su operatividad (bisagras, brazos
reguladores, etc.). El precio incluye el pago por material, mano de
obra, equipo, herramientas y cualquier imprevisto necesario para su
buen acabado e instalación previa aprobación del supervisor.

02.03.03.02 PUERTA DE A=1.00 M H=2.00 M CON PERFILES DE ACERO NEGRO

1 ½” x 1 ½” x 3/16” CON MALLA GALVANIZADA N° 10 DE 2” X 2”
DOBLE TORSION INC. CADENA DE F° G° Y CANDADO

Descripción:
Este item está constituido por todos los elementos metálicos que no
tengan función estructural o resistente tales como puertas de fierro con
perfiles de 1 ½” x 1½ ” x 3/16” con malla galvanizada N° 10 2” x 2” doble
torsión.

Método de Ejecución:
Para la construcción de la puerta se utilizara perfiles de acero de1 ½” x
1½ ”x 3/16” soldadas de acuerdo a lo indicado en los planos de detalles;
se colocara una malla galvanizada N° 10 de 2” x 2” debe contar con el
certificado de calidad otorgado por el proveedor el este material y deberá
ser aprobado por el Supervisor, previa verificación.
Los elementos que requieren ensamblaje especial, serán soldados
adecuadamente sin rebabas y con esquinas perfectamente a escuadra.
En la puerta doble hoja se colocará candado con una cadena de longitud
1.00m.

Método de Medición:
La unidad de medida es la Unidad (Und.), El cómputo se efectuará por
cantidad de unidades suministradas.

Forma de Pago:
Se pagará por unidad, pieza en general, la carpintería deberá llevar los
accesorios necesarios para su operatividad (bisagras, brazos
reguladores, etc.). El precio incluye el pago por material, mano de obra,

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 105
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

equipo, herramientas y cualquier imprevisto necesario para su buen

acabado e instalación previa aprobación del supervisor.

02.03.04 PINTURA
02.03.04.01 PINTURA ANTICORROSIVA EN CERCO METALICO
Descripción:
Es un producto elaborado con resinas sintéticas debidamente
plastificadas y con pigmentos inhibidores del óxido que permitirán un
mayor tiempo de vida del cerco perimétrico.
Los elementos ya arenados, se limpiarán bien de manera manual o
mecánica, según normas SSPC-SP-2 ó SP3 (Steel Structures Painting
Council Pittsburgh USA); eliminando así cualquier resto de suciedad,
polvo o grasa que hubiere. Puede ser aplicado con brocha o rodillo,
pistola convencional o airless.
Luego se aplicarán dos manos de pintura base compuesta de cromato de
zinc. Se debe formar una película fuerte con buena durabilidad hacia el
exterior, máxima adherencia y prácticamente nula absorción de humedad.
Esmalte.
Son pinturas en las cuales el vehículo no volátil está constituido por una
mezcla de aceites secantes (crudos, tratados o sintéticos) y de resinas
naturales o artificiales, óleo soluble, constituyendo un sistema
homogéneo. Esta pintura puede ser brillante o mate, según la proporción
de pigmentos y su fabricación.

Características
Sólidos en volumen 35% +- 5%
Espesor de película seca 1 – 1,5 mils por capa.
La pintura a usar será de primera calidad en el mercado y de marca de
reconocido prestigio. Se aplicará con brocha, rodillo, pistola convencional
o airless.
La pintura se aplicará en capas sucesivas a medida que se vayan
secando las anteriores Se dará un mínimo de 2 manos.

Método de Medición:
La unidad de medida es el metro cuadrado (m2.), El cómputo se
efectuará por cantidad de área trabajada de malla.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 106
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
La cantidad determinada según el método de medición. El precio incluye
el pago por material, mano de obra, equipo, herramientas y cualquier
imprevisto necesario para su buen acabado e instalación previa
aprobación del supervisor.

02.03.04.02 PINTURA ESMALTE SINTETICO BLANCO PARA CARPINTERIA

METALICA EN CERCO
Descripción:

Este rubro comprende todos los materiales y mano de obra necesarios

para la ejecución de los trabajos de pintura esmalte sintético de color
blanco. Se pintará la superficie metálica del cerco.

Método de Construcción:

La pintura es el producto formado por uno o varios pigmentos, con o sin

carga, y otros aditivos dispersos homogéneamente, con un vehículo que
se convierte en una película sólida, después de su aplicación en capas
delgadas y que cumple con una función de objetivos múltiples. Es un
medio de protección contra los agentes destructivos del clima y el tiempo;
un medio de higiene que permite lograr superficies lisas, limpias y
luminosas, de propiedades asépticas, un medio de ornato de primera
importancia y un medio de señalización e identificación de las cosas y
servicios.

El resultado satisfactorio de un trabajo de pintura siempre dependerá de

la limpieza de la superficie en cuestión ya sea mortero, concreto, madera,
metal y las condiciones generales bajo las cuales se apliquen las
mismas.

En caso de existir moho u hongos deben removerse usando una solución

de fosfatos trisédico (6 ox. x gl.) o cualquier detergente apropiado. Luego
enjuagarse la superficie con agua limpia y dejarse secar antes de pintar.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 107
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Las manchas de grasa deberán ser eliminadas con un solvente; las

escamas de óxido deben escobillarse hasta llegar al mismo metal. La
superficie debe estar completamente seca en el momento de pintarse.

Después de haber realizado la preparación de las superficies, se aplicará

el imprímanle con brocha y se dejará secar completamente. Los
materiales a usarse serán extraídos de sus envases originales y se
emplearán sin adulteración alguna, procediendo en todo momento de
acuerdo a las especificaciones de los fabricantes de los productos a
emplearse. La pintura se aplicará en capas sucesivas con soplete o
brocha, a medida que se vayan secando las anteriores. Se dará un
mínimo de 2 manos para las pinturas que no contengan aceite y 3 manos
para las que si lo contienen.

Las superficies metálicas deben recibir dos manos de pintura

Anticorrosivo, como imprímante y para inhibir la corrosión.

La pintura será aplicada de manera uniforme y por mano de obra

experimentada. Puede ser aplicada con brocha de mano o spray.
Cualquiera que sea el método, la película de pintura aplicada deberá ser
distribuida uniformemente de manera que no se acumule en ningún
punto.

La aplicación de la última capa de pintura deberá hacerse después que

se haya terminado los trabajos de concreto. El caso de que los trabajos
de concreto dañen o ensucien la pintura, las superficies deberán ser
protegidas previamente, limpiadas y pintadas nuevamente por cuenta del
Organismo Ejecutor. En caso de haber imperfectos por el transporte y
erección, se aplicará los solventes normales para luego pintarse en las
zonas afectadas.

Método de Medición:

La forma de medición será en metros Cuadrados (m2) ejecutado medido

sobre el terreno con las dimensiones y especificaciones indicadas en los
planos y presupuesto; este trabajo deberá contar con opinión favorable
del supervisor.

Forma de pago:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 108
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El pago se hará por metro cuadrados y en base del precio unitario del
contrato, entendiéndose que dicho precio y pago constituirá la
compensación total por la mano de obra, materiales, equipo,
herramientas e imprevistos necesarios para la ejecución de la partida
indicada en el presupuesto.

02.04 ASTA DE BANDERA

02.04.01 MOVIMIENTO DE TIERRAS
02.04.01.01 EXCAVACIONES
02.04.01.01.01 EXCAVACION MANUAL PARA ESTRUCTURAS
Ídem 02.01.01.01.01

02.04.01.02 RELLENOS
02.04.01.02.01 RELLENO COMPACTADO CON MATERIAL PROPIO Y EQUIPO
MENOR

Descripción:
Esta partida comprende la colocación de material propio proveniente
de las excavaciones en conformidad con los niveles indicadas en los
planos. Este material debe estar libre de material orgánico u otro
material extraño siendo colocado por capas sucesivas.
El material será colocado y esparcido en una capa uniforme y sin
segregación de tamaño hasta tal espesor suelto, de modo de cada
capa tenga, después de ser compactada, el espesor requerido.

Método de Medición:
El método de medición es en metros cúbicos (m3); se medirá el
volumen geométrico de relleno ejecutada del material en sitio.

Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio establecido, y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida

02.04.01.03 ELIMINACION DE MATERIAL EXCEDENTE

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 109
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.04.01.03.01 ELIMINACION DE MATERIAL EXCEDENTE D=50 M

Ídem 02.01.01.05.01

02.04.02 OBRAS DE CONCRETO SIMPLE

02.04.02.01 SOLADOS
02.04.02.01.01 SOLADO C/MEZCLA 1:8 C:H E= 4”
Ídem 02.01.02.02.01

02.04.02.02 VEREDAS
02.04.02.02.01 CONCRETO F’C=175 KG/CM2 P/VEREDAS

Descripción:
La partida contempla el suministro y colocación de concreto para
veredas.

Método de Ejecución:
Las veredas y las rampas se construirán con concreto simple vibrado y
una vez terminada, presentará una superficie uniforme, nivelada, y
ligeramente rugosa, obteniendo una resistencia a la compresión a los
28 días de f´c = 175 Kg/cm2 para veredas. El espesor total de la losa
será de 10 cm, que incluye la losa propiamente dicha y una capa de
desgaste

Método de Medición:
Se medirá por metro cubico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.04.02.02.02 ENCOFRADO Y DESENCOFRADO P/VEREDAS

Descripción:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 110
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Los encofrados deberán ser adecuadamente fuertes, rígidos y

durables para soportar todos los esfuerzos provenientes del peso del
concreto vaciado y su compactación sin sufrir deformaciones,
deflexiones o daños que pudieran afectar la calidad del concreto.
Estos encofrados darán un acabado optimo. El diseño de los
encofrados, así como su construcción, será de total responsabilidad
residente de la obra. El supervisor de la obra deberá aprobar los
encofrados construidos antes del vaciado del concreto.

Método de Medición:
Se medirá por metro cuadrado (m2).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.04.02.02.03 JUNTA ASFALTICA DE DILATACION Y CONTRACCCION ½”

P/VEREDAS
Ídem 02.04.02.02.02
02.04.03 OBRAS DE CONCRETO ARMADO
02.02.03.01 CONCRETO F´C= 210KG/CM2 P/COLUMNAS
Ídem ítem 02.01.03.01.01

02.04.03.02 ENCOFRADO Y DESENCOFRADO DE ESTRUCTURA CARAVISTA

COLUMNAS
Ídem ítem 02.01.03.03.02

02.04.03.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60 P/COLUMNAS

Ídem ítem 02.01.03.03.04

02.04.04 CARPINTERIA METALICA

02.04.04.01 ASTA DE BANDERA CON TUBO F°G° DE 3” y 2” H= 6.20M HASTA
ANCLAJE INC. RODON Y MASTIL

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 111
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Descripción:
El asta de bandera está constituida por un tubo redondo de acero
galvanizado serie estándar de e=1/8” de un mástil con diámetros
variables de 3” en la base y 2” en la cima. Según se detalla en planos de
arquitectura.
Además incluye sistema de poleas de izaje de banderas y moharra (punta
de lanza) y la bandera indicada en los planos.

Método de Ejecución:
El Asta de bandera estará empotrada sobre una base de concreto
f’c=210kg/cm2 como se indica en los planos de 0.95 m de altura.
El hasta de bandera iniciara con un tubo de acero galvanizado de 3” de
una altura de 3.45 m, una transición de 3” x 2” (embone) de 0.60 m y un
tubo de acero galvanizado de 2” de una altura de 2.15 m , los trabajos de
soldadura no deberán dejar rebabas. Se deberá incluir el sistema de
poleas de izaje de banderas de los diámetros indicados en los planos de
detalles arquitectura.
Se colocara al asta de bandera una pintura epóxica seguida de la pintura
esmalte de color blanco (2 manos).

Método de Medición:
Se medirá por unidad (Und) medido y aprobado por la supervisión.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el costo
de material, equipo, mano de obra, imprevistos necesarios para completar
partidas.

02.04.04.02 ASTA DE BANDERA CON TUBO F°G° DE 3” y 2” H= 5.20M HASTA

ANCLAJE INC. RODON Y MASTIL
Descripción:
El asta de bandera está constituida por un tubo redondo de acero
galvanizado serie estándar de e=1/8” de un mástil con diámetros

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 112
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

variables de 3” en la base y 2” en la cima. Según se detalla en planos de

arquitectura.
Además incluye sistema de poleas de izaje de banderas y moharra (punta
de lanza) y la bandera indicada en los planos.

Método de Ejecución:
El Asta de bandera estará empotrada sobre una base de concreto
f’c=210kg/cm2 como se indica en los planos de 0.95 m de altura.
El hasta de bandera iniciara con un tubo de acero galvanizado de 3” de
una altura de 3.45 m, una transición de 3” x 2” (embone) de 0.60 m y un
tubo de acero galvanizado de 2” de una altura de 1.15 m , los trabajos de
soldadura no deberán dejar rebabas. Se deberá incluir el sistema de
poleas de izaje de banderas de los diámetros indicados en los planos de
detalles arquitectura.
Se colocara al asta de bandera una pintura epóxica seguida de la pintura
esmalte de color blanco (2 manos).

Método de Medición:
Se medirá por unidad (Und) medido y aprobado por la supervisión.

Forma de Pago:
La cantidad determinada según la unidad de medición, será pagada al
precio establecido, dicho pago constituirá compensación total por el costo
de material, equipo, mano de obra, imprevistos necesarios para completar
partidas.

02.04.05 PINTURA
02.04.05.01 PINTURA ANTICORROSIVA EN ASTA
Ídem 02.03.04.01

02.04.05.02 PINTURA ESMALTE SINTETICO BLANCO PARA PEDESTAL DE ASTA

Ídem 02.03.04.02

02.05 SISTEMA CISTERNA Y TANQUE ELEVADO (INCLUYE CUARTO DE

EQUIPO)
02.05.01 MOVIMIENTO DE TIERRAS
02.05.01.01 EXCAVACIONES

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 113
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.05.01.01.01 EXCAVACION MANUAL PARA ESTRUCTURAS

Ídem 02.01.01.01.01

02.05.01.02 RELLENOS
02.05.01.02.01 REFINE Y COMPACTACION DE NIVELES DE FONDO
Descripción:
Se refiere a la compactación que se realizara sobre el nivel de fondo
de cada excavación realizada para los elementos estructurales.

Método de Ejecución:
Se efectuara con equipo manual (compactadora y/o apisonador
vibratorio) manteniendo los niveles de fondo para cada elemento
estructural.

Método de Medición:
El método de medición es en metros cuadrados (m2).
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
monto establecido, y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.05.01.02.01 RELLENO COMPACTADO CON MATERIAL PROPIO Y EQUIPO

Ídem 02.01.01.03.01

02.05.01.02.03 BASE GRANULAR COMPACTADO DESDE NIVELES DE FONDO

HASTA FALSO PISO
Ídem 02.01.01.03.02

02.05.01.03 ELIMINACION MATERIAL EXCEDENTE

02.05.01.03.01 ELIMINACION MATERIAL EXCEDENTE
Ídem 02.01.01.05.01

02.05.01.04 TABLAESTACADO PARA EXCAVACIONES PARA ZANJAS

02.05.01.04.01 ENTIBADO DE ZAPATAS
Descripción:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 114
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Las excavaciones serán entibadas cuando sea necesario para

prevenir el deslizamiento y desprendimiento del material de los taludes
de la excavación, evitando daños a la obra, a las redes o a estructuras
adyacentes. El entibado debe proporcionar condiciones seguras de
trabajo y facilitar el avance del mismo
En los casos en que se requiera colocar entibado se tendrá especial
cuidado con la ubicación del material resultante de la excavación para
evitar sobrecargas sobre éste. Dicho material se colocará en forma
distribuida a una distancia mínima del borde de la excavación
equivalente al 50% de su profundidad.

Método de Ejecución:
Los elementos de un entibado en madera deben tener las dimensiones
mínimas siguientes: 25 mm (1") de espesor para los tablones, los
puntales o tacos estarán distanciados máximo 1,0 m. y tendrán una
sección cuadrada de 100 mm x 100 mm (4" x 4") o sección circular de
100 mm (4") de diámetro. Se utilizará madera con una densidad mayor
o igual a 0,4 gr/cm3, con una resistencia de trabajo a la flexión mayor
o igual a 6 MPa (60 Kg/cm2). Ningún elemento podrá presentar
hendiduras, nudos o curvaturas que afecten la calidad del entibado.
En general, el entibado será extraído a medida que se compacte el
lleno, para evitar así el derrumbe de los taludes. Los vacíos dejados
por la extracción del entibado, serán llenados cuidadosamente por
apisonado o en la forma que indique la Interventoría. El núcleo
ejecutor tendrá la responsabilidad por todos los daños que puedan
ocurrir por el retiro del entibado. Cuando la interventoría lo estime
necesario, podrá ordenar por escrito que todo o parte del entibado
colocado sea dejado en el sitio y en este caso, será cortado a la altura
que se ordene, pero por lo general tales cortes serán realizados 0,40
m por debajo de la superficie original del terreno.

Método de Medición:
El entibado se medirá por metro cuadrado (m2) de superficie neta de
talud en contacto con la madera y aceptada por la supervisión.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 115
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
Esta partida se pagara de acuerdo a los precios establecidos, dichos
precios incluyen el suministro, transporte, instalación y retiro (cuando
se requiera) de la madera, los tablones y los puntales; el costo de los
equipos, herramientas, materiales, mano de obra y todos los costos
directos e indirectos que sean necesarios para la correcta ejecución
del entibado.

02.05.02 OBRAS DE CONCRETO SIMPLE

02.05.02.01 SOLADOS
02.05.02.01.01 SOLADOS C/MEZCLA 1:10 C:H E=2”
Ídem 02.01.02.02.01
02.05.02.02 VEREDAS
02.05.02.02.01 CONCRETO f´c= 175 kg/cm2 P/VEREDAS

Descripción:
La partida contempla el suministro y colocación de concreto para
veredas.

Método de Ejecución:
Las veredas se construirán con concreto simple vibrado y una vez
terminada, presentará una superficie uniforme, nivelada, y ligeramente
rugosa, obteniendo una resistencia a la compresión a los 28 días de f
´c = 175 Kg/cm2 para veredas y rampas. El espesor total de la losa
será de 10 cm, que incluye la losa propiamente dicha y una capa de
desgaste

Método de Medición:
Se medirá por metro cubico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 116
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.05.02.02.02 ENCOFRADO Y DESENCOFRADO P/VEREDAS

Descripción:
Los encofrados deberán ser adecuadamente fuertes, rígidos y
durables para soportar todos los esfuerzos provenientes del peso del
concreto vaciado y su compactación sin sufrir deformaciones,
deflexiones o daños que pudieran afectar la calidad del concreto.
Estos encofrados darán un acabado caravista. El diseño de los
encofrados, así como su construcción, será de total responsabilidad
del núcleo ejecutor. El supervisor de la obra deberá aprobar los
encofrados construidos antes del vaciado del concreto.

Método de Medición:
Se medirá por metro cuadrado (m2).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.05.02.02.03 JUNTA ASFALTICA DE DILATACION Y CONTRACCION ½”

P/VEREDAS
Ídem 02.04.02.02.02

02.05.03 OBRAS DE CONCRETO ARMADO

02.05.03.01 CISTERNA
02.05.03.01.01 CONCRETO DE 210 KG/CM2 P/CISTERNA
Ídem 02.01.03.01.01

02.05.03.01.02 ENCOFRADO Y DESENCOFRADO P/CISTERNA

Ídem 02.01.03.02.02

02.05.03.01.03 ACERO CORRUGADO F’Y= 4,200 KG/CM2 GRADO 60

Descripción:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 117
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Consiste en el suministro, habilitado y colocación de varillas corrugadas

de acero F´y=4,200 kg/cm2., de dimensiones y recubrimiento señalados
en los planos del Expediente Técnico

Método de Ejecución:
El habilitado y colocación del acero para zapatas, se realiza verificando
la ubicación, dimensiones, anclajes, recubrimientos y traslapes
especificados y detallados en los planos del proyecto, los elementos de
acero se unirán con alambre N°. 16 de tal manera que queden fijos
durante el vaciado de concreto. Estas labores deberán realizarse bajo el
control del Residente y con autorización del Supervisor debiendo éste
aprobar los trabajos realizados.

Método de Medición:
Se medirá en Kilogramos (Kg.)

Forma de Pago:
La forma de pago será de acuerdo a lo correctamente ejecutado y precio
establecido, el cual contempla todos los costos de mano de obra,
materiales, herramientas, transporte, y demás insumos e imprevistos
necesarios para la ejecución de la partida. La verificación y aprobación la
realizará el Supervisor.

02.05.03.02 COLUMNAS
02.05.03.02.01 CONCRETO DE 210 KG/CM2 P/COLUMNAS
Ídem 02.01.03.01.01
02.05.03.02.02 ENCOFRADO Y DESENCOFRADO P/COLUMNAS
Ídem 02.01.03.02.02
02.05.03.02.03 ACERO CORRUGADO F’Y= 4,200 KG/CM2 GRADO 60
Ídem 02.05.03.01.03

02.05.03.03 VIGAS
02.05.03.03.01 CONCRETO F’C = 210 KG/CM2 P/VIGAS
Ídem 02.01.03.01.01

02.05.03.03.02 ENCOFRADO Y DESENCOFRADO P/VIGAS

Ídem 02.01.03.02.02

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 118
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.05.03.03.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO

Ídem 02.05.03.01.03

02.05.03.04 LOSAS MACIZAS

02.05.03.04.01 CONCRETO F’C = 210 KG/CM2 P/LOSA MACIZA
Ídem 02.01.03.01.01

02.05.03.04.02 ENCOFRADO Y DESENCOFRADO P/LOSA MACIZA

Ídem 02.01.03.02.02

02.05.03.04.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60

Ídem 02.05.03.01.03

02.05.03.05 TAPAS DE CONCRETO DE CISTERNA

02.05.03.05.01 CONCRETO F’C = 210 KG/CM2 P/TAPAS
Descripción:
La partida contempla el suministro y colocación de concreto para
lavadero de concreto.
Método de Ejecución:
El lavadero se construirán con concreto armado vibrado y una vez
terminada, presentará una superficie uniforme, nivelada, y ligeramente
rugosa, obteniendo una resistencia a la compresión a los 28 días de f
´c = 175 Kg/cm2.

Método de Medición:
Se medirá por metro cubico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.05.03.05.02 ENCOFRADO Y DESENCOFRADO NORMAL

Descripción:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 119
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Los encofrados deberán ser adecuadamente fuertes, rígidos y

durables para soportar todos los esfuerzos provenientes del peso del
concreto vaciado y su compactación sin sufrir deformaciones,
deflexiones o daños que pudieran afectar la calidad del concreto.
Estos encofrados darán un correcto acabado. El diseño de los
encofrados, así como su construcción, será de total responsabilidad
del núcleo ejecutor. El supervisor de la obra deberá aprobar los
encofrados construidos antes del vaciado del concreto.

Método de Medición:
Se medirá por metro cuadrado (m2).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.05.03.05.03 ACERO CORRUGADO F’Y = 4,200 KG/CM2 GRADO 60

Descripción:
Consiste en el suministro, habilitado y colocación de varillas corrugadas
de acero F´y=4,200 kg/cm2., de dimensiones y recubrimiento señalados
en los planos del Expediente Técnico

Método de Ejecución:
El habilitado y colocación del acero para zapatas, se realiza verificando
la ubicación, dimensiones, anclajes, recubrimientos y traslapes
especificados y detallados en los planos del proyecto, los elementos de
acero se unirán con alambre N°. 16 de tal manera que queden fijos
durante el vaciado de concreto. Estas labores deberán realizarse bajo el
control del Residente y con autorización del Supervisor debiendo éste
aprobar los trabajos realizados.

Método de Medición:
Se medirá en Kilogramos (Kg.)

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 120
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
La forma de pago será de acuerdo a lo correctamente ejecutado y precio
establecido, el cual contempla todos los costos de mano de obra,
materiales, herramientas, transporte, y demás insumos e imprevistos
necesarios para la ejecución de la partida. La verificación y aprobación la
realizará el Supervisor.

02.05.04 MUROS Y TABIQUES DE ALBAÑILERIA

02.05.04.01 MURO DE LADRILLO SOGA KK 18 HUECOS C:A 1:5; JUNTA 1.5 CM.

Descripción
Esta partida, comprende la ejecución de muros de ladrillo arcilla KK 18
Huecos tipo V constituido, para la cual se acepta una dimensión
promedio, colocada de soga y se ejecutará de acuerdo a las
especificaciones anteriormente mencionadas.

Materiales
El material utilizado consistirá en una mezcla de cemento, arena y agua
con una proporción o dosificación 1:5 que garantice la obtención de la
resistencia del concreto especificada en los planos. Se empleará las
especificaciones técnicas indicadas en el título, según sea aplicable a la
presente partida.

Asimismo se colocará alambre N° 08 cada tres hiladas que irán en las

columnas en forma de L cuando sea la última columna y pasarán la
columna en caso de columna central empotrándose una longitud de
0.50m en el muro.

Método de Ejecución
Se realizará según las especificaciones técnicas indicadas en el titulo
02.01

Unidad de Medida
Metro cuadrado (m2).

Método de medición
La cantidad de m2, será según lo avanzado en obra, y se medirá el largo
por el ancho lo cual deberá ser refrendado por el Supervisor.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 121
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago
Se pagará por metro cuadrado ejecutado, pagado al precio unitario
establecido.
El precio unitario incluye el material, herramientas, equipo, mano de obra
y cualquier imprevisto necesario para una buena ejecución del trabajo,
previa aprobación del Supervisor.

02.05.05 REVOQUES Y REVESTIMIENTO

02.05.05.01 TARRAJEO MUROS INT. FROTACHADO MEZ C:A 1:5 e=1.0CM
02.05.05.02 TARRAJEO MUROS EXT. FROTACHADO MEZ C:A 1:5 e=1.0CM.

Descripción

Comprende aquellos revoques constituidos por una sola capa de mortero,

pero aplicada en dos etapas.

En la primera llamada “pañeteo” se proyecta simplemente el mortero sobre

el paramento, ejecutando previamente las cintas o maestras encima de las
cuales se corre una regla, luego cuando el pañeteo ha endurecido se aplica
la segunda capa para obtener una superficie plana y acabada. Se dejará la
superficie lista para aplicar la pintura.

Los encuentros de muros, deben ser en ángulo perfectamente perfilados;

las aristas de los derrames expuestos a impactos serán convenientemente
boleados; los encuentros de muros con el cielo raso terminarán en ángulo
recto, salvo que en planos se indique lo contrario.

Materiales

Serán los mismos materiales señalados para el tarrajeo primario (cemento:

arena, en proporción 1:5).

En los revoques ha de cuidarse mucho la calidad de la arena, que no debe

ser arcillosa. Será arena lavada, limpia y bien graduada, clasificada
uniformemente desde fina hasta gruesa, libre de materias orgánicas y
salitrosas.

Cuando esté seca toda la arena pasará por la criba N° 8 No más del 20%
pasará por la criba N° 50 y no más del 5% pasará por la criba N° 100.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 122
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Es de referirse que los agregados finos serán de arena de río o de piedra

molida, marmolina, cuarzo o de materiales silíceos. Los agregados deben
ser limpios, libres de sales, residuos vegetales u otras medidas
perjudiciales.

Método de Ejecución

Preparación del Sitio

Comprende la preparación de la superficie donde se va a aplicar el revoque.

Los revoques sólo se aplicarán después de las cuatro semanas de

asentado el muro de ladrillo.

El revoque que se aplique directamente al concreto no será ejecutado hasta

que la superficie de concreto haya sido debidamente limpiada y lograda la
suficiente aspereza como para obtener la debida ligazón.

Se rascará, limpiará y humedecerá muy bien previamente las superficies

donde se vaya a aplicar inmediatamente el revoque.

Antes de ejecución de los trabajos, se coordinará con las instalaciones

eléctricas, sanitarias, mecánicas, equipos especiales y trabajos de
decoración.

Previamente a la ejecución del tarrajeo, deberán instalarse las redes, cajas

para interruptores, tomacorrientes, pasos y tableros, las válvulas, los
insertos para sostener tuberías y equipos especiales, así como cualquier
otro elemento que deba quedar empotrado en la albañilería.

Para conseguir superficies revocadas debidamente planas y derechas, el

trabajo se hará con cintas de mortero pobre (1:7 arena: cemento), corridas
verticalmente a lo largo del muro.

Estarán muy bien aplomadas y tendrán el espesor exacto del revoque

(tarrajeo). Estas cintas serán espaciadas cada metro o metro y medio
partiendo en cada paramento lo más cerca posible de la esquina.

Luego de terminado el revoque se sacará, rellenando el espacio que

ocupaban con una buena mezcla, con mayor cantidad de cemento en el
mortero, que la usada en el propio revoque.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 123
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Constantemente se controlará el perfecto plomo de las cintas empleando la

plomada de albañil. Reglas bien perfiladas se correrán por las cintas que
harán las veces de guías, para lograr una superficie pareja en el revoque,
completamente plana.

Asimismo se empleará impermeabilizante donde los planos indiquen.

Normas y Procedimientos que Regirán la Ejecución de Revoques

No se admitirá ondulaciones ni vacíos; los ángulos o aristas de muros,

vigas, columnas, derrames, etc., serán perfectamente definidos y sus
intersecciones en ángulo recto o según lo indiquen los planos.

Se extenderá el mortero igualándolo con la regla, entre las cintas de mezcla

pobre y antes de su endurecimiento; después de reposar 30 minutos, se
hará el enlucido, pasando de nuevo y cuidadosamente la paleta de madera
o plancha de metal.

Espesor de enlucido:

a) Sobre muros de ladrillo: máximo 1 cm.

b) Sobre concreto: máximo 1 cm.

En los ambientes en que vayan zócalos y contrazócalos, el revoque del

paramento de la pared se hará de corrido hasta 3cm. por debajo del nivel
superior del zócalo o contrazócalo.

La mezcla será de composición 1:5.

Unidad de Medida

Metro cuadrado (m2).

Método de Medición
La cantidad de m2, será según lo avanzado en obra, y se medirá el largo
por la altura lo cual deberá ser refrendado por el Supervisor.

Forma de Pago

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 124
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Se pagará por metro cuadrado ejecutado, pagado al precio unitario del

Contrato.
El precio unitario incluye el material, herramientas, equipo, mano de obra
y cualquier imprevisto necesario para una buena ejecución del trabajo,
previa aprobación del Supervisor.

02.05.05.04 TARRAJEO IMPERMABILIZADO EN SUPERFICIES INTERIORES

Descripción:
Comprende la colocación de mortero cemento – arena 1:5 mezclado con
aditivo impermeabilizante sobre la superficie de muros interiores con un
espesor de1.5 cm.

Método de construcción:
Todas las superficies de los muros interiores se deberán de
impermeabilizar teniendo mucho cuidado en las aristas, por lo que la
mezcla de cemento arena de 1:5 considerará el aditivo impermeabilizante
que cumpla con la Norma tecnica IRAM 1572.

Método de Medición:

La medida en esta partida será en metros cuadrados (m2).

Forma de Pago:

Se pagará por metro cuadrado ejecutado de acuerdo a lo establecido.

El precio incluye el material, herramientas, equipo, mano de obra y
cualquier imprevisto necesario para una buena ejecución del trabajo,
previa aprobación del Supervisor

02.05.05.05 TARRAJEO COLUMNAS MEZ. C:A 1:5 E=1.0 CM

02.05.05.06 TARRAJEO VIGAS SUPERFICIE MEZ. C:A 1:5 E=1.0 CM
Ídem ítem 02.01.02.02.01

02.05.05.06 VESTIDURA DE DERRAMES MEZC. C:A 1:5 e=1.0 cm

Descripción:

Se refiere a los trabajos de enlucido con mortero de cemento y arena de

todos los derrames de los vanos de la obra.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 125
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Se llama vano a la abertura en un muro. En algunos casos el vano es libre,

es decir, simplemente una abertura, y en otros casos puede llevar una
puerta o ventana.

A la superficie cuya longitud es el perímetro del vano y cuyo ancho es el

espesor del muro, se la llama “derrame”.

Materiales

Los indicados para tarrajeo en interiores.

Método de Ejecución:

Lo indicado para tarrajeo en interiores.

Método de Medición

Se medirá por metro cuadrado (m2) el area debidamente trabajada.

Forma de Pago

Los trabajos descritos en esta partida serán pagados según las cantidades
medidas señaladas en el párrafo anterior, y de acuerdo a la unidad de
medida del precio unitario del revoque ejecutado, previa aprobación del
Supervisor.

02.05.06 CIELORRASO

02.05.06.01 CIELORRASO CON MEZCLA

02.05.06.01.01 CIELORASO CON MEZC. C:A 1:4, E=1.5 CM

Descripción:
Para losa maciza, la mezcla será en proporción 1:5 con arena fina
cernida, el acabado será frotachado fino y debe estar apto para recibir la
pintura, los encuentros con los muros serán en ángulos perfectamente
alineados y los finales del tarrajeo terminarán en arista viva.

Calidad de los Materiales

Serán los mismos materiales señalados para el tarrajeo primario
(cemento y hormigón zarandeado, en proporción 1:5).

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 126
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

En los revoques ha de cuidarse mucho la calidad de la arena, que no

debe ser arcillosa. Será arena lavada, limpia y bien graduada,
clasificada uniformemente desde fina hasta gruesa, libre de materias
orgánicas y salitrosas. Cuando esté seca toda la arena pasará por la
criba No. 8. No más del 20% pasará por la criba No. 50 y no más del
5% pasará por la criba No. 100. Es de referirse que los agregados
finos sean de arena de río o de piedra molida, marmolina, cuarzo o de
materiales silíceos. Los agregados deben ser limpios, libres de sales,
residuos vegetales u otras medidas perjudiciales.

Estas labores deberán realizarse bajo el control del Ing. Residente y

con autorización del Ing. Supervisor.

Una vez culminado los trabajos, éstas serán verificadas y aceptadas

por el Ing. Supervisor.

Método de Medición:

La unidad de medición es por metro cuadrado (m2), se medirá el área

neta comprendida entre las caras laterales sin revestir de las paredes y
vigas que limitan; no se deducirán las áreas de columnas, ni huecos
menores a 0.25 cm2.

Forma de Pago
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.

02.05.07 PISOS Y PAVIMENTOS

02.05.07.01 PISOS DE CONCRETO

02.05.07.01.01 PISO CEMENTO PULIDO BRUÑADO EN CUADRADOS S=1%

Descripción
Se establecen sobre los falsos pisos, en los lugares que se indican en
el Plano de detalles y con agregados que le proporcionen una mayor
dureza.

Materiales

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 127
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Cemento

Deberá satisfacer las Normas ITINTEC para cemento Portland del

Perú y/o la Norma ASTM-C-150 tipo I.

Arena

La arena que se empleará no deberá ser arcillosa. Será lavada, limpia

bien graduada, clasificada uniforme desde fina a gruesa. Estará libre
de partículas de arcillas, materia orgánica, salitre y otras sustancias
químicas.

Cuando la arena esté seca, pasará la criba Nº 8; no más de 80% la

criba Nº 30, no más de 20% pasará la criba Nº 50 y no más de 5% la
criba Nº 100. Es preferible que la arena sea procedente de Río
Urubamba.

Agua

El agua a ser usada en la preparación de la mezcla y en el curado

deberá ser potable y limpia, en ningún caso selenitoso, que no
contenga sustancias químicas en disolución u otros agregados que
puedan ser perjudiciales al fraguado, resistencia y durabilidad de la
mezcla.

Método de Ejecución

El piso de cemento comprende 2 capas:

La primera capa, a base de concreto tendrá un espesor igual al total

del piso terminado, menos el espesor de la segunda capa. La segunda
capa de mortero que va encima de la primera tendrá un espesor
mínimo de 1.0 cm.

Para la primera se usará un mortero cemento-arena en proporción 1:5

y la segunda capa se usará un mortero cemento-arena en proporción
1:2

Se colocarán reglas espaciadas máximo 1 metro, con un espesor igual

al de la primera capa. Deberá verificarse el nivel de cada una de estas
reglas.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 128
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El mortero de la segunda capa se aplicará pasada la hora de vaciada

la base. Se asentará con paleta de madera. Se trazarán bruñas según
se indica en los planos.

Antes de planchar la superficie, se dejará reposar al mortero ya

aplicado, por un tiempo no mayor de 30 minutos. Se obtiene un
enlucido más perfecto con plancha de acero o metal. La superficie
terminada será uniforme, firme, plana y nivelada por lo que deberá
comprobarse constantemente con reglas de madera.

El terminado del piso, se someterá a un curado de agua

constantemente durante 5 días. Este tiempo no será menor en ningún
caso y se comenzará a contar después de su vaciado.

Después de los 5 días de curado mediante arroceras con arena

gruesa, en los que se tomarán las medidas adecuadas para su
perfecta conservación, serán cubiertas con papel especial para
protegerlos debidamente contra las manchas de pintura y otros daños,
hasta la conclusión de la obra.

Método de Medición:

Para ambientes cerrados se medirá por metro cuadrado (m2) el área

comprendida entre los paramentos de los muros sin revestir y se
añadirán las áreas correspondientes a umbrales de vanos para
puertas y vanos libres.

Forma de Pago:

Se pagará por metro cuadrado de piso terminado, pagado al precio

establecido. El precio unitario incluye el material, herramientas,
equipo, mano de obra y cualquier imprevisto necesario para una
buena ejecución del trabajo, previa aprobación del Supervisor.

02.05.08 ZOCALOS Y CONTRAZOCALOS

02.05.08.01 CONTRAZOCALOS

02.05.08.01.01 CONTRAZOCALO DE CEMENTO SEMIPULIDO EN EXTERIORES

H=0.60m y H=0.45m

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 129
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Descripción

Los zócalos de cemento se construirán en el exterior, se ejecutarán

después de los tarrajeos de las paredes y antes de los pisos de
cemento.

Método de Ejecución

Se limpiará y regará la zona de ejecución del zócalo, la mezcla a

emplear será de cemento: arena 1:5 con un espesor de 1.5cm.

Se usará una tarraja de madera con filo de plancha de acero, que

correrá sobre guías de madera engrasada, una colocada en la pared y
otra en el piso, perfectamente niveladas y en sus plomos respectivos
en coincidencia con el nivel del piso terminado que se ejecutará
posteriormente.

Se efectuará en primer lugar un pañeteo con mortero en el muro seco

sobre el que se correrá una tarraja cuyo perfil estará 0.5 cm. más
profundo que el perfil definitivo del zócalo de cemento.

Posteriormente después de que comience el endurecimiento del

pañeteo se aplicará la capa de mortero para el acabado final, sobre el
que se colocará la tarraja definitiva, tratando de compactar la mezcla.

El terminado final se hará con plancha metálica apropiada, rellenando

los huecos que pudieran haber quedado y resanado todo
perfectamente sin alterar el perfil del zócalo de cemento.

A los zócalos de cemento pulido se agregará el cemento puro

necesario para que la superficie una vez tratada con llana metálica se
presente en forma lisa.

Después que la capa final haya comenzado a fraguar se retirarán con

cuidado las guías de madera y se efectuará un curado con agua
pulverizada durante 5 días por lo menos.

Unidad de Medida

Metros cuadrados (m2).

Método de Medición

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 130
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Se medirá su área efectiva en todas las paredes, columnas u otros

elementos que los lleven.

Forma de Pago

Se pagará por metro cuadrado, según el precio unitario indicado en el

Contrato.

El precio incluye material, herramientas, equipo, mano de obra y

cualquier imprevisto necesario para la buena ejecución de la partida,
previa aprobación del Supervisor.

02.05.08.01.02 CONTRAZOCALO DE CEMENTO SEMIPULIDO H=0.10 M

Descripción:
Consistirán en un revoque pulido, ejecutado con mortero de cemento -
arena en proporción 1: 5 y tendrán una altura de h=0.10m como se
indica en los planos, con el borde superior ligeramente boleado para
evitar roturas en los bordes.

Método de Medición:
El método de medición será por metro lineal (ml), según lo indicado en
los planos y aceptado por la supervisión.

Forma de Pago:
El pago se hará al respectivo precio acordado, por metro lineal, para
toda la obra ejecutada de acuerdo con la respectiva especificación y
aceptada a satisfacción de la Supervisión.
Este precio incluirá compensación total por todo el trabajo especificado
en esta partida, materiales, mano de obra, herramientas, equipos,
transporte e imprevistos necesarios para completar el trabajo.

02.05.09 CARPINTERIA DE MADERA

02.05.09.01 PUERTA DE MADERA ESTRUCTURAL MACIZA INC. TOPES TIPO

MEDIA LUNA

Descripción

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 131
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Las puertas macizas se construyen alrededor de una pieza sólida de

material de base, o núcleo, sus acabados y diseño se realizan según lo
indicado en los detalles de planos D-01, D-02.
En esta partida se utilizaran madera tornillo de buena calidad, lo
importante es el acabado y las uniones de las partes para conformar una
unidad, los cuales se colocaran en las ubicaciones indicadas en los
planos.
El Inspector y el constructor deben tener absoluto conocimiento de los
trabajos en todo su proceso, elegir la calidad de la madera, los detalles, el
transporte y la colocación.
Los marcos y bisagras deben ser proporcionales para lo pesado, tamaño
y calidad del elemento.

En general salvo que en los planos no se especifique otra cosa, toda la

carpintería a ejecutarse será hecha con tornillo selecto.

La madera será horneada y de primera calidad, seleccionada, derecha,

sin sumagaciones, rajaduras, partes blandas o cualquier otra
imperfección que pueda afectar su resistencia o malograr su apariencia.

Para un correcto tratamiento mediante la utilización de preservantes,

todos los métodos exigen que la madera este seca, es decir entre 15 y
25 % de humedad. Dentro de los preservantes se cuenta con los de tipo
oleosoluble dentro de los más recomendables:

Creosota consiste principalmente en hidrocarburos aromáticos sólidos y

líquidos contienen notables cantidades de ácidos y bases de alquitrán.

Pentaclorofenol (no es soluble en agua, no es volátil y de gran

estabilidad química en una concentración más apropiada en solución de
aceites, del 5 % en peso, muy eficaz contra hongos e insectos xilófagos)

Naftenatos (compuestos cerosos y gomosos los más comunes son los

Naftenatos de cobre y Zinc, comercialmente se encuentran en
proporciones al 60 y 80 % de naftenatos metálicos , o de 6 a 8 % de
cobre o zinc como metales tales como barnices, lacas y pinturas
sintéticas);

Técnicas para una buena preservación.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 132
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Reducción de los defectos de preservación. Manual de buenas prácticas de manufactura para

la preservación de madera aserrada acorde con los estándares expresados en las normas.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 133
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Buena práctica de manufactura de preservación. Manual de buenas prácticas de manufactura

para la preservación de madera aserrada acorde con los estándares expresados en las normas.

informe final- resumen ejecutivo consultoría de secado y preservación de madera aserrada.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 134
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Buena práctica de manufactura de preservación. Manual de buenas prácticas de manufactura

para la preservación de madera aserrada acorde con los estándares expresados en las normas.

informe final- resumen ejecutivo consultoría de secado y preservación de madera aserrada

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 135
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Manual de diseño para madera del grupo andino (junta del acuerdo de Cartagena Cap. 2 sec. 23

Métodos de tratamiento para madera tipo Tornillo/ Aguano

Para mas detalle, revisar los manuales: manual de diseño para madera del grupo andino (junta del
acuerdo de Cartagena cap 2, sección 15),Norma RNE- E-01 capítulo 2 sección 2.1.5
(preservantes para madera), y Norma ITINTEC 25.019 y 25.020.

Materiales

Los materiales serán de primera calidad y se utilizarán los siguientes

materiales:

- Madera Tornillo.

-Clavos para Madera

-Tornillos según plano de detalles en láminas: D-01,D-02

-Marco de ángulo de acero en jamba L 1½”x3/16”

-Topes de acero en media luna.

Método de ejecución.

Todos los elementos se ceñirán exactamente a los cortes, detalles y

medidas especificadas en los planos de carpintería de madera.

Los elementos de madera serán cuidadosamente protegidos para que no

reciban golpes, abolladuras o manchas hasta la total entrega de la obra.
Será responsabilidad del Residente cambiar aquellas piezas que hayan

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 136
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

sido dañadas por acción de sus operarios o implementos y los que por
cualquier acción no alcancen el acabado de la calidad especificada.

Los marcos se asegurarán con tornillos colocados en huecos de 2” de

profundidad y ½” de diámetro, a fin de esconder la cabeza, tapándose
luego esta con un tarugo puesto al hilo de la madera y lijado.

Se tendrá en cuenta las indicaciones de movimiento o sentido en que

abre la puerta, así como los detalles correspondientes para el momento
de colocar los marcos y puertas.

El acabado debe ser de óptima calidad, guardándose el Supervisor el

derecho de rechazar las unidades que presenten fallas y no cumplan con
los requisitos exigidos.

Madera con pintura nueva

- Previa a una preparación de la superficie, la madera debe estar

completamente seca libre de polvo, lijar y limpiar residuos del lijado.

- Verifique que se disponga de la base y del diluyente recomendado.

- La brocha o pistola a usar deben encontrarse limpias y en buen estado.

- Destape el envase y agite con una paleta hasta homogeneizarla.

- Agregue el diluyente necesario dependiendo del tipo de aplicación a

emplear. Luego agitar hasta homogeneizar la mezcla.

- Aplique una capa de barniz marino mate delgada y uniforme, no recargar

demasiado.

- Dejar secar y aplicar 03 capas de ser necesario, con intervalos de 16

horas entre mano y mano.

- La superficie pintada puede manipularse a las 24 horas.

El Ingeniero Inspector y el constructor deben tener absoluto conocimiento
de los trabajos en todo su proceso, elegir la calidad de la madera, los
detalles, el transporte y la colocación.
Los marcos y bisagras deben ser proporcionales para el peso, tamaño y
calidad del elemento.

Método de medición
Esta partida se medirá por metro cuadrado (m2), se tomara el área de la
puerta incluido el marco y la sobreluz.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 137
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de pago:

Será pagado al precio unitario del presupuesto por metro cuadrado (m2) y
deberá tener la aprobación del Ing. Supervisor.
Este precio y valorización se considerará compensación por toda mano
de obra, materiales e imprevistos necesarios a la ejecución de la obra.

02.05.09.02 VENTANA DE MADERA CON MARCO DE MADERA TORNILLO CON

BARROTES DE SEGURIDAD DE FIERRO LISO Ø1/2" C/MALLA
MOSQUITERO

Descripción
Esta partida se refiere a la fabricación de las ventanas que serán de
madera de procedencia nacional, que por lo general se elabora en un
taller de carpintería.
Las ventanas contaran con protección metálicas conformadas por varillas
lisas de ½” y estás se colocaran con las medidas y ubicaciones según se
indiquen en los planos. Ver detalle Plano de arquitectura D-01, D-02.

Material
Barras de acero liso ½”
Soldadura
Lija N° 80

Método de Ejecución
La malla de colocará en un marco independiente con clavos de ½”
asegurado por un segundo marco a la medida según indicado en los
planos de detalles D-01 y D-02 y clavado, el mismo que será colocado a
presión en el marco principal tanto en ventanas bajas, altas y sobreluces.

Unidad de Medida

La forma de medición de la ventana es en metro cuadrado (m2),

considerando la ejecución y colocación que debe ser según las
indicaciones y medidas consignadas en los planos.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 138
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de medición
Esta partida se medirá por metro cuadrado (m2), se tomara el área del
vano esto incluye la ventana y el marco principal.

Forma de Pago
Será pagado al precio unitario del presupuesto por metro cuadrado (m2) y
deberá tener la aprobación del Ing. Supervisor. Este precio y valorización
se considerará compensación por toda mano de obra, materiales e
imprevistos necesarios a la ejecución de la obra.

02.05.10 CERRAJERIA

02.05.10.01 BISAGRAS CAPUCHINAS ALUMINIZADA PARA PUERTAS 3 1/2" x 3

1/2"

Descripción

Serán de tipo pesado, de acero de primera calidad. Se colocará por cada

hoja de puerta tres unidades de bisagras con las siguientes dimensiones:

 Bisagras de 3 ½”, para puertas de madera

Materiales

Acero estructural, norma de calidad ASTM A36

Método de ejecución

Las bisagras serán soldadas colocadas en la puerta, más no en el marco,

para de esta manera fijarlos al marco de acero de 2” Serán 4 bisagras
por puerta.

Método de Medición.

El método de medición es por Unidad (UND) el cómputo se efectuará por

cada una de las unidades iguales en dimensiones y características,
ejecutado y aceptado por el supervisor de la obra.

Forma de pago:

La cantidad determinada según el método de medición, será cuantificada

al precio unitario del presupuesto, y dicho valorización constituirá

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 139
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

compensación total por el costo de material, equipo, mano de obra e

imprevistos necesarios para completar la partida y deberá tener la
aprobación del Ing. Supervisor.

02.05.10.02 CERRADURA 3 GOLPES DE ACERO INOXIDABLE PARA PUERTA

EXTERIOR
Descripción.

Salvo indicación contraria en los planos, las cerraduras para puertas

principales, serán Pesado Anti-impacto, Anti-palanca, Anti-extracción,
Anti-taladro, de sobreponer, con tambor de 10 pines, pestillo y tirador de
bronce, cerrojo blindado, de tres golpes y llave a ambos lados. Incluye
instalación.

Cada cerradura se suministrará con dos llaves como mínimo, no

debiendo existir dos cerraduras para el mismo tipo de llave. Las llaves
serán entregadas en tableros, identificadas cada una de ellas por anillos
con el nombre o número del ambiente al que pertenecen.

Materiales
Cerradura de bronce
- Color dorado
- Protector exterior (espesor de 2 mm), jalador y placa de fijación.
- Tornillos de fijación
- Tirador de bronce y seguro nocturno
- 04 llaves de alpaca

Método de ejecución

Se colocarán a 1.00 ml. del N.P.T. medidos al eje de la cerradura. Los

materiales que forman todas las partes de la cerradura serán de
resistente a cualquier condición atmosférica, el Ingeniero supervisor y el
Propietario, se reservan el derecho de aprobar la marca y forma de
cerraduras. La presente partida, incluye la instalación de la cerradura.

En metal: Soldado a platina en la parte interior en rejas

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 140
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

En madera Esta cerradura viene con una placa de fijación asegurando la

cerradura con 4 pernos que atraviesan la puerta de lado a lado

Unidad de medida.

Unidad de medida es por Unidad (UND).

Condiciones de pago

Será pagado al precio unitario del presupuesto por Unidad (Unidad).

Este precio y valorización se considerará compensación por todos los
materiales necesarios a la ejecución de la obra, previa aprobación de la
supervisión.

02.05.10.03 CANDADO INCLUYENDO CADENA 1.00 M (PUERTA DOBLE HOJA)

Descripción:
Se colocara En las rejas doble hoja del cerco perimétrico se colocará
candado con una cadena de longitud 1.00m.
El candado será de tipo acerado anti-corte, anti-impacto. 40mm como
mínimo

Método de Medición:

La unidad de medición es por Pieza (pza.), se contabilizara sumando el

número de piezas de dimensiones y características iguales, ejecutado y
aceptado por el supervisor de la obra.

Forma de pago

La cantidad determinada según el método de medición, será pagada al

precio unitario del presupuesto y constituirá la compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.05.11 PINTURA

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 141
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.05.11.01 PINTURA MUROS INTERIORES LATEX MATE - 2 MANOS COLOR

BLANCO HUMO

02.05.11.02 PINTURA MUROS EXTERIORES LATEX MATE SATINADO - 2 MANOS

COLOR AMARILLO MARACUYA

Descripción

Este rubro comprende todos los materiales y mano de obra necesarios

para la ejecución de los trabajos de pintura en muros exteriores e
interiores, columnas, vigas y derrames.

Se aplicará empastado a la superficie limpia libre de impurezas y

posteriormente dos manos con pinturas látex para interiores y pinturas al
óleo para exteriores. Se utilizará preparado de fábrica, de marca o
fabricantes conocidos y de calidad comprobada.

Pintura.

Oleo Mate. Es una pintura a base de resinas alquídicas y pigmentos de

gran calidad que le confieren gran resistencia y durabilidad a la superficie
pintada.

Se aplicara en ambientes exteriores, y se realizara según los colores y

diseños indicados en los planos (lámina A-05)

Características:

Acabado: Mate

Color: Según carta de colores

Sólidos en volumen: 40± 3%

Rendimiento teórico: 59 m2 por galón a 1 mil e.p.s.

Para rendimiento práctico tomar en cuenta pérdidas de material durante

la aplicación e irregularidades de la superficie.

SECADO (25ºC)

Tacto: 4 horas

Tacto duro: 8 horas

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 142
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Tiempo de repintado: 16 horas

Almacenamiento: Mínimo 1 año en su envase original cerrado, bajo techo

y temperatura entre 5º - 35ºC

Pintura Latex.

La pintura a utilizar será de látex, de primera calidad en el mercado, de

marcas de reconocido prestigio nacional; todos los materiales deberán
ser llevados a la obra en sus respectivos envases originales. Los
materiales que necesiten ser mezclados, lo serán en la misma obra.

Aquellos que se adquieran listos para ser usados, deberán emplearse sin
alteraciones y de conformidad con las instrucciones de los fabricantes. No
se permitirá el empleo de imprimaciones mezcladas de pintura, a fin de
evitar falta de adhesión de las diversas capas entre sí.

Empastado

Es una pasta basada en látex a ser utilizado como imprimante.

Deberá ser un producto consistente al que se le pueda agregar agua para

darle una viscosidad adecuada para aplicarla fácilmente.

En caso necesario el Residente podrá proponer y utilizar otro tipo de

imprimante,

Siempre y cuando cuente con la aprobación del Ingeniero Supervisor.

Al secarse deberá dejar una capa dura, lisa y resistente a la humedad,

permitiendo la reparación de cualquier grieta, rajadura, porosidad y
asperezas. Será aplicada con plancha de empaste.

Son pinturas tipo supermate, superlátex o similares, compuestas de

ciertas dispersiones en agua de resinas insolubles; que forman una
película continua, al evaporarse el agua.

La pintura entre otras características, debe ser resistente a los álcalis del
cemento, resistente a la luz y a las inclemencias del tiempo.

Se aplicará en los ambientes indicados en los planos respectivos, una

mano de imprimación y 2 manos de pintura como mínimo.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 143
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Debe soportar el lavado con agua y jabón sin sufrir alteraciones en su

acabado.

Se aplicará una mano de imprimante y dos manos con pintura a base de

látex sintético.

Requisitos para la pintura

La pintura no deberá ostentar un asentamiento excesivo en su recipiente

lleno y recientemente abierto y deberá ser fácilmente re dispersado con
una paleta hasta alcanzar un estado suave y homogéneo.

La pintura no deberá mostrar engrumecimiento, decoloración,

conglutinamiento ni separación del color, y deberá estar exenta de
terrones y natas.

La pintura al ser aplicada deberá extenderse fácilmente con la brocha,

poseer cualidades de enrasamiento y no mostrar tendencias al
escurrimiento o a correrse al ser aplicada en las superficies verticales y
lisas.

La pintura no debe formar nata en el envase tapado en los periodos de

interrupción de la faena del pintado. La pintura deberá secar dejando un
acabado liso y uniforme, exento de asperezas, granos angulosos, partes
disparejas y otras imperfecciones de la superficie.

Se rechazará la pintura OLEO MATE Y LATEX que no cumpla las

características y calidad establecidas.

El Residente propondrá las marcas de pintura a emplearse, reservándose

el Ingº Inspector el derecho normal de aprobarlas o rechazarlas. Los
colores serán determinados por el cuadro de colores, y el Arquitecto ó
Ingº de la obra.

La selección de colores será hecha por los Arquitectos y las muestras se

realizarán en los lugares mismos donde se va a pintar y en forma que se
puedan ver con la luz natural del ambiente. Las muestras se harán sobre
una superficie de 2 m2 como mínimo para que sean aceptables.

Procedimiento de ejecución

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 144
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Antes de efectuar la pintura definitiva se quitará el polvo y eliminaran las

salpicaduras de cemento o yeso, las manchas de grasa o de otras
sustancias extrañas.

La superficie debe estar libre de contaminantes y completamente seca

posteriormente se procederá al lijado , se aplicara el imprimante sellador,
continuación el lijado uniforme de lija de menor dimensión,
posteriormente la aplicación de pasta mural, seguido nuevamente del
lijado menor y finalmente la aplicación de 2 manos de pintura.

La pintura a usarse será extraída de sus envases originales y se

empleará sin adulteración alguna, procediendo en todo momento de
acuerdo a las especificaciones proporcionadas por los fabricantes. La
pintura se aplicará en capas sucesivas a medida que se vayan secando
las anteriores. Se dará un mínimo de 2 manos.

Método de Medición

El trabajo efectuado se medirá en m2. Y será aprobado por el supervisor.

Forma de pago

La cantidad determinada según el método de medición, será cuantificada

al precio unitario del presupuesto y constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida y deberá tener la aprobación del Ing. Supervisor.

02.05.11.03 PINTURA LATEX MATE - 2 MANOS EN COLUMNAS Y VIGAS

INTERIORES COLOR BLANCO HUMO

Ídem 02.05.11.01

02.05.11.04 PINTURA ESMALTE SINTETICO - 2 MANOS EN COLUMNAS Y VIGAS

EXTERIORES COLOR BLANCO HUMO

Ídem 02.05.11.02

02.05.12 OTROS

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 145
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.05.12.01 TANQUE ELEVADO

02.05.12.01.01 TANQUE DE AGUA PREFABRICADO POLIETILENO 2.5 M3 INC.
ACCESORIOS

DESCRIPCION DE LOS TRABAJOS

Debe ser Producto plástico aprobado por la DIGESA para el contacto

directo con alimentos. Controla el desarrollo de bacterias, evitando la
formación de olores y sabores, con tapa hermética.

Capa blanca: Su constitución esponjosa, le confiere la resistencia y el

aislamiento térmico necesarios para conservar la temperatura del
agua y no producir ruidos al llenarse.

Capa negra: Garantiza la opacidad del interior del tanque necesario

para evitar la fotosíntesis (desarrollo de algas y verdín)
microorganismos y bacterias asociadas. Contiene aditivos para evitar
el envejecimiento y la exposición a la intemperie.

CALIDAD DE LOS MATERIALES

El material a utilizar en esta partida será polietileno de la mejor

calidad

METODO DE EJECUCION:

Se colocará con todos los accesorios que indica el fabricante sobre la

estructura preparada para su colocación.

SISTEMA DE CONTROL

El Supervisor verificará que se cumpla con todos los pasos que se

especifican en esta partida en la parte de Procedimiento
Constructivo.

Método de Medición:

Se valorizará por Unidad (Und), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de Pago:
Esta partida será valorizada de acuerdo al precio unitario (Und)
indicado en el presupuesto de la obra para el presente trabajo,

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 146
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

entendiéndose que dicho precio y pago constituirá la compensación

completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.05.12.01.02 ESCALERA DE GATO CON TUBO DE FIERRO D=1 1/2" Y

BARANDA DE TUBO DE FIERRO D=1 1/2"

Descripción:

La escalera de gato metálica, será fija y empotrada de manera vertical

en la fachada del cuarto de máquina, dando acceso al tanque elevado
para su respectivo control y mantenimiento. Asimismo, se colocaran
barras de seguridad en todo el perímetro superior del tanque elevado.

La escaleras de gato metálicas están conformadas por parantes de

tubos de acero galvanizado de sección circular ø=2 y tubo de acero
negro de ø=1” para los elementos transversales de apoyo y baranda
de seguridad de ø=1”

La barra de seguridad están conformadas por tubos de acero negro de

sección circular ø=1 1/2” y tubo de acero negro de ø=1” para los
elementos transversales de apoyo.

El acabado final será con pintura electrostática de color a definir en

obra con aprobación de los proyectistas.

 Soldadura
La soldadura a emplearse será soldados con electrodos y con el tipo
de soldadura de cordón continuo, que puede ser vertical, horizontal
diagonal d acuerdo a lo que indique el plano

Una vez ejecutada esta, debe ser esmerilada para que presente un
acabado de superficie uniforme.

 Tubos platinas de fierro

Estructura de la escalera:

Tubo de acero negro de 2” de diámetro (parante vertical)

Tubos de acero negro horizontales de 1” (apoya-pies)

Tubos de acero negro horizontales 1 ½” (apoya-pies)

Plancha metálica 2.1/2” x 2.1/2”x3/16” para el anclaje

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 147
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Otros elementos metálicos indicados en los planos correspondientes.

 Anclajes
De medidas y características indicadas en los planos.

 Lija de acero

Método de ejecución.

Las escaleras de gato se construirán de acuerdo a las

especificaciones, medidas y características detalladas en los planos
de Arquitectura Las medidas, dimensiones y características de la
escalera están definidas en los planos. La ejecución de la carpintería
debe ser prolija, evitando las juntas con defectos de corte entre otros y
aplicando con rigor las recomendaciones del proveedor.

Trabajos Comprendidos:
El Residente deberá ejecutar todos los trabajos de carpintería de fierro
que se encuentran indicados y/o detallados en los planos, así como
todos los trabajos que sean necesarios para completar el proyecto

Fabricación:
La carpintería de fierro será ejecutada por operarios expertos, en un
taller provisto de las mejores herramientas y equipos para cortar,
doblar, soldar, esmerilar, arenar, pulir, etc. que aseguren un perfecto
acabado de acuerdo a la mejor práctica industrial de actualidad, con
encuentros y ensambles exactos, todo con los detalles indicados en
los planos.
Los ensambles de los elementos serán soldados sobre aristas
biseladas y limados a manera de perder la soldadura con el acabado.
La soldadura debe quedar enrasada con las superficies soldadas en
su cara exterior.

Anclajes:
Los planos muestran por lo general solamente los requerimientos
arquitectónicos, siendo de responsabilidad del Residente de proveer la
colocación de anclajes y platinas empotradas en la albañilería, cuando
no se indican en los planos destinados a soldar los marcos, así como

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 148
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

cualquier otro elemento de sujeción para garantizar la perfecta

estabilidad y seguridad de las piezas que se monten.

Esmerilado:
Los encuentros hechos con soldadura serán cuidadosamente
esmerilados para recuperar una superficie lisa y perfecta en el
empalme.

Protección:
Las escaleras, después de colocadas, se protegerán para garantizar
que las superficies y sobre todo las aristas, no sufran daños por la
ejecución de otros trabajos en las cercanías.
Toda la carpintería metálica conformada por la escalera gato y barra
de seguridad se masillará, lijará y será instalada con 2 manos de zinc-
cromato y 2 manos de pintura esmalte según el color indicado en los
detalles de los planos.
El Residente ejecutará los trabajos suministrando y colocando todos
los insumos, accesorios y elementos necesarios para garantizar la
perfecta estabilidad, seguridad, calidad y funcionamiento de las
escaleras de gato.

Método de medición
La Unidad de Medida es la unidad (Und).

Forma de pago:

La cantidad determinada según el método de medición, será

cuantificada al precio unitario del presupuesto, y dicho valorización
constituirá compensación total por el costo de material, equipo, mano
de obra e imprevistos necesarios para completar la partida y deberá
tener la aprobación del Ing. Supervisor.

02.05.12.01.03 BARANDA DE PROTECCION CON TUBO GALVANIZADO 1 1/2”

Descripción:
La partida contempla el suministro y colocación de una baranda de
protección con tubo de fierro galvanizado como protección para el
tanque elevado.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 149
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de Ejecución:
Se construirá una baranda de F°G° de diámetro de 1 ½” con
travesaños y parantes de F° G° de 1 ½”. Se le colocara una mano de
pintura anticorrosiva y dos capas de pintura esmalte blanco. La
distribución de los F°G° horizontales y verticales serán considerados
como se indican en los planos de las instalaciones sanitarias.

Método de Medición:
Se medirá por unidad (Und).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.05.12.01.04 ACCESORIOS DE SUJECION DE TANQUE CON TENSORES Y

FAJAS/CABLES

Descripción:
La partida contempla el suministro y colocación de los elementos de
sujeción para el tanque elevado que permitirán su correcto anclaje y
fijación contra posibles vientos fuertes.

Método de Ejecución:
Se colocara una faja metálica de 5 cm x 2 mm con ganchos tipo ojo de
5/16” x 9 ¾ “ de acero galvanizado de 8” que abrazara el tanque
prefabricado y sujeto a la baranda de F°G° Ø 1 ½, impidiendo
cualquier desplazamiento del tanque.

Método de Medición:
Esta partida se medirá en global (glb).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 150
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

incluyendo mano de obra, materiales y equipo, y en general todo lo

necesario para completar la partida, previa aprobación de la
Supervisión.

02.05.12.02 REDES DE DISTRIBUCION DE AGUA

02.05.12.02.01 TUBERIA PVC SAP C-10 Ø1"

Descripción:

La red de agua llevará tubería de PVC-P, clase 10 para una presión

de trabajo de 150lbs/pulg2 en los tramos que indican los planos
sanitarios.

Calidad de los materiales

La tubería de PVC-P del tipo roscado, clase 10 para una presión de

trabajo de 150lbs/pulg2, tendrá que ser preferentemente de
fabricación nacional y de reconocida calidad.

Método de Ejecución:

La unión entre tubos será ejecutada utilizando como

impermeabilizante cinta teflón o pegamento especial de primera
calidad para tuberías PVC de unión roscada o embone
respectivamente, no admitiéndose el uso de pintura de ninguna
clase.

Las tuberías y accesorios de PVC para las instalaciones sanitarias de

abastecimiento de agua deberán cumplir las Normas Técnicas
Nacional vigente.

Las salidas quedaran enrasadas en el plomo bruto de la pared y

remataran en un niple ó unión roscada.

La red de agua estará prevista de las válvulas y accesorios que se

muestra en los planos respectivos y especialmente de uniones
Universales a fin de permitir su fácil remoción.

Los cambios de dirección se harán necesariamente con codos, no

permitiéndose por ningún motivo tubos doblados a la fuerza,
asimismo los cambios de diámetro se harán con reducciones.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 151
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Los accesorios para las redes exteriores e interiores serán de PVC

tipo roscado Clase 10 con uniones roscadas, debiendo cumplir con la
Norma Técnica Nacional vigente.

Las tuberías de agua deberán estar colocadas lo más lejos posible

de las de desagüe, siendo las distancias libres mínimas (Reglamento
Nacional de Edificaciones).

Instalación:

La Red interior de agua potable se instalará siguiendo las

indicaciones de los planos de detalle que se acompaña.

Además, incluye el resane de las paredes si la instalación se hace

después del acabado de los muros.

Los ramales en los baños y demás servicios irán empotrados en los

muros y los pisos.

En el primer caso la tubería deberá instalarse dentro de una canaleta

practicada en el muro en bruto, cuya profundidad deberá ser la
estrictamente necesaria para que el tubo quede cubierto por el
acabado.

En el segundo caso la tubería irá dentro del falso piso.

En ambos casos la tubería irá pintada con una mano de pintura

anticorrosiva, si la tubería estuviera en contacto con el suelo deberá
ser forrada con dos capas de yute alquitranado para proteger los
tubos de Fº Gº, pero si la tubería es de PVC, no será necesario este
requerimiento.

Los cambios de dirección se harán necesariamente con codos y los

cambios de diámetro con reducciones. Las tuberías que atraviesan
juntas deberán estar provistas en los lugares de paso de conexiones
flexibles ó uniones de expansión.

El Supervisor tendrá que obligar a realizar las pruebas necesarias

(explicadas anteriormente en la Partida en Generalidades en las
letras I y J) para verificar si se produce alguna fuga de agua, si sale
satisfactoria la prueba se continua con los trabajos.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 152
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

También se chequeará que se realice la desinfección en las tuberías

de agua, explicada anteriormente en las Generalidades en la letra K.

Método de Medición:

Se valorizará por metro lineal (m), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago:

Esta partida será valorizada de acuerdo al precio unitario indicado en

el presupuesto de la obra para el presente trabajo, entendiéndose
que dicho precio y pago constituirá la compensación completa por
toda mano de obra, equipo, herramientas y por imprevistos
necesarios para completar este ítem

02.05.12.02.02 TUBERIA PVC SAL Ø 2"

Descripción:
Las tuberías de PVC – SAL, irán colocadas donde indica los planos,
cumpliendo con el proceso que se explicará en el Procedimiento
Constructivo.

Calidad de los materiales

La tubería será de PVC SAL, los tubos que se encuentran
defectuosos en obra serán rechazados, el rechazo sólo recaerá
sobre cada unidad.

Método de Ejecución:
En la instalación de tuberías de plástico P.V.C. bajo tierra deberá
tenerse especial cuidado del apoyo de la tubería sobre terreno firme
y en su relleno compactado por capas, regado de modo que se
asegure la estabilidad de la superficie y la indeformabilidad del tubo
por el efecto del relleno.

Las tuberías y conexiones para desagüe de PVC (Poli Cloruro de

Vinilo) no plastificado (PVC –V), en el Standard Americano Liviano
(SAL), deberán cumplir con la norma técnica peruana (NTP) vigente.

Sistema de control

El Supervisor verificará que se cumpla con todos los pasos que se

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 153
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

especifican en esta partida en la parte de Procedimiento

Constructivo.

Método de Medición:

Se valorizará por metro lineal (m), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago

Esta partida será valorizada de acuerdo al precio unitario (M)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.05.12.03 ACCESORIOS DE REDES DE AGUA FRIA

02.05.12.03.01 CODO PVC SAP 90° x Ø1/2”

02.05.12.03.02 CODO PVC SAP 90° x Ø 1”

02.05.12.03.03 CODO PVC SAL 90° x Ø 2”

02.05.12.03.04 TEE PVC SAL Ø2"

02.05.12.03.05 TEE PVC SAP Ø 1 1/2"

02.05.12.03.06 TEE PVC SAP Ø1"

02.05.12.03.07 CONO DE REBOSE PVC Ø4” – Ø 2”

Descripción:

Los accesorios de PVC –SAL y SAP, irán colocadas donde indica los
planos, cumpliendo con el proceso que se explicará en el
Procedimiento Constructivo.

Calidad de los materiales

Los accesorios que se encuentran defectuosos en obra serán

rechazados, el rechazo sólo recaerá sobre cada unidad.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 154
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de Ejecución:

En la instalación bajo tierra deberá tenerse especial cuidado del

apoyo de la tubería sobre terreno firme y en su relleno compactado
por capas, regado de modo que se asegure la estabilidad de la
superficie y la indeformabilidad del tubo por el efecto del relleno.

Las tuberías y conexiones para desagüe de PVC (Poli Cloruro de

Vinilo) no plastificado (PVC –V), en el Standard Americano Liviano
(SAL) y en el Standard Americano
Pesado (SAP), deberán cumplir con la norma técnica peruana (NTP)
vigente.

El Supervisor tendrá que obligar a realizar las pruebas necesarias

para verificar si se produce alguna fuga de agua, si sale satisfactoria
la prueba se continua con los trabajos.

También se chequeará que se realice la desinfección en las tuberías

de agua.

Método de Medición:

Se valorizará por Pieza (Pza), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago:

Esta partida será valorizada de acuerdo al precio unitario (Pza)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.05.12.03.08 TUBERIA DE VENTILACION DE F°G° DE 2” EN CISTERNA

Descripción:
Las tuberías de ventilación de F°G°, irán colocadas donde indica los
planos para cisterna.

Método de Ejecución:

El uso de fierro galvanizado se usara los tubos de ventilación para la

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 155
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

cisterna, en tuberías exteriores. Esto es por la alta resistencia a los

golpes, proporcionada por su propia estructura interna y por las
gruesas paredes de los tubos y conexiones hechos con este material.

Las tuberías y conexiones de fierro galvanizado están fabricadas

para trabajar a presiones máximas de 10.5 kg/cm2 y 21.2 kg/cm2.

Método de Medición:

Se valorizará por metro lineal (m), el supervisor dará la aprobación

de la calidad del tubo e instalación.

Forma de Pago:

Esta partida será valorizada de acuerdo al precio establecido en el

presupuesto de la obra para el presente trabajo, entendiéndose que
dicho precio y pago constituirá la compensación completa por toda
mano de obra, equipo, herramientas y por imprevistos necesarios
para completar este ítem.

02.05.12.04 VALVULAS

02.05.12.04.01 VALVULA CHECK DE BRONCE DE 1" CON CANASTILLA

02.05.12.04.02 VALVULA CHECK DE 1”

02.05.12.04.03 VALVULA DE COMPUERTA DE BRONCE DE 1 1/2"

02.05.12.04.04 VALVULA FLOTADORA DE 1" P/CISTERNA DE C°A°

Descripción:

Serán del tipo liviana, deberán permitir un solo sentido del flujo de
agua en la red, de 150lbs por pulgada cuadrada de presión de
trabajo, con marca de fábrica y presión estampadas en bajo o alto
relieve en el cuerpo de la válvula.

Calidad de los materiales

Las válvulas deben ser de reconocida calidad y fabricadas de

acuerdo a las Normas Técnicas vigentes.

Método de Ejecución:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 156
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

En general, las válvulas esféricas se instalarán en la entrada de

todos los baños, servicios generales; en todos los lugares de acuerdo
con los planos.

Las válvulas esféricas de entrada a los baños serán instaladas en

cajas de nicho (cuyas dimensiones están especificadas en los
planos) de mayólica empotradas en los muros y entre dos (2)
uniones universales.

El Supervisor verificará que se cumpla con todos los pasos que se

especifican en esta partida en la parte de Procedimiento
Constructivo.

Método de Medición:

Se valorizará por unidad (und), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago:

Esta partida será valorizada de acuerdo al precio establecido (und)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.05.12.05 ABRAZADERAS

02.05.12.05.01 ABRAZADERA DE F°G° DE 1”

02.05.12.05.02 ABRAZADERA DE F°G° DE 1 1/2”

02.05.12.05.03 ABRAZADERA DE F°G° DE 2”

Descripción:
Los accesorios de F°G°, irán colocadas donde indica los planos para
cisterna.

Método de Ejecución:

El uso de fierro galvanizado se usara para los accesorios, en tuberías

exteriores. Esto es por la alta resistencia a los golpes, proporcionada
por su propia estructura interna y por las gruesas paredes de los

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 157
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

tubos y conexiones hechos con este material.

Las tuberías y conexiones de fierro galvanizado están fabricadas

para trabajar a presiones máximas de 10.5 kg/cm2 y 21.2 kg/cm2.

Método de Medición:

Se valorizará por Unidad (und), el supervisor dará la aprobación de la

calidad de los accesorios e instalación.

Forma de Pago:

Esta partida será valorizada de acuerdo al precio establecido en el

presupuesto de la obra para el presente trabajo, entendiéndose que
dicho precio y pago constituirá la compensación completa por toda
mano de obra, equipo, herramientas y por imprevistos necesarios
para completar este ítem.

02.06 SERVICIO HIGIENICO Y LAVADERO EXTERIOR

02.06.01 MOVIMIENTO DE TIERRAS

02.06.01.01 EXCAVACIONES

02.06.01.01.01 EXCAVACION MANUAL PARA ESTRUCTURAS

Ídem 02.01.01.01.01

02.06.01.02 RELLENOS

02.06.01.02.01 COMPACTACIÓN DE NIVELES DE FONDO

Descripción:
Esta partida comprende la compactación de niveles de fondo con los
niveles indicadas en los planos.

Método de Medición:
El método de medición es en metros cuadrados (m2); se medirá el
área de la superficie.

Forma de Pago:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 158
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La cantidad determinada según el método de medición, será pagada al

precio establecido, y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida

02.06.01.02.02 RELLENO COMPACTADO CON MATERIAL PROPIO Y EQUIPO

MENOR

Ídem 02.01.01.03.01

02.06.01.02.03 BASE GRANULAR COMPACTADO DESDE NIVELES DE FONDO

HASTA FALSO PISO

Ídem 02.01.01.03.02

02.06.01.03 ELIMINACION MATERIAL EXCEDENTE

02.06.01.03.01 ELIMINACION DE MATERIAL EXCEDENTE

Descripción:
Se refiere a la eliminación de materiales provenientes de las
excavaciones, así como la eliminación de desperdicios y excedentes
de obra producidos durante la ejecución de la construcción, desde los
puntos de acopio de la obra, hasta los rellenos sanitarios autorizados
por el gobierno local.

Método de Ejecución:
Todo el material acumulado del acarreo interno, se eliminara de forma
manual.
Se tomará precauciones para la formación excesiva de polvo por
medio del riego permanente del material.
No se permitirá la acumulación del material en el terreno por más de
48 horas.

Método de Medición:
El método de medición es en metro cúbico (m3).

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 159
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.06.02 OBRAS DE CONCRETO SIMPLE

02.06.02.01 CIMIENTOS CORRIDOS

02.06.02.01.01 CONCRETO P/CIMIENTO CORRIDO 1:8 C:H + 30% P.G ØMAX. 6"

Ídem 02.01.02.01.01

02.06.02.02 SOBRECIMIENTO

02.06.02.02.01 CONCRETO P/SOBRECIMIENTO 1:8 C:H + 25% P.M ØMAX. 3"

Ídem 02.01.02.03.01

02.06.02.02.02 ENCOFRADO Y DESENCOFRADO P/SOBRECIMIENTO

Ídem 02.01.02.03.02

02.06.02.03 VEREDAS

02.06.02.03.01 CONCRETO f'c=175kg/cm2-P/VEREDAS

Ídem 02.01.02.05.01

02.06.02.03.02 ENCOFRADO Y DESENCOFRADO P/VEREDAS

Ídem 02.01.02.05.02

02.06.02.03.03 JUNTA ASFALTICA DE DILATACION Y CONTRACCION 1/2"

P/VEREDAS

Ídem 02.01.02.05.01

02.06.02.04 FALSO PISO

02.06.02.04.01 CONCRETO P/FALSO PISO e=4" 1:6 C:H

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 160
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Ídem 02.01.02.06.01

02.06.03 OBRAS DE CONCRETO ARMADO

02.06.03.01 COLUMNAS

02.06.03.01.01 CONCRETO f'c=210kg/cm2-P/COLUMNAS

Ídem 02.01.03.03.01

02.06.03.01.02 ENCOFRADO Y DESENCOFRADO P/COLUMNAS

Ídem 02.01.03.03.02

02.06.03.01.03 ACERO CORRUGADO Fy=4,200kg/cm2 GRADO 60

Ídem 02.01.03.03.04

02.06.03.02 VIGUETAS

02.06.03.02.01 CONCRETO f'c=210kg/cm2-P/VIGUETAS

Ídem 02.01.03.04.01

02.06.03.02.02 ENCOFRADO Y DESENCOFRADO P/VIGUETAS

Ídem 02.01.03.04.02
02.06.03.02.03 ACERO CORRUGADO Fy=4,200kg/cm2 GRADO 60

Ídem 02.01.03.04.03

02.06.03.03 LOSA MACISAS

02.06.03.03.01 CONCRETO f'c=210 Kg/cm2-P/LOSAS

Ídem 02.01.03.02.01

02.06.03.03.02 ENCOFRADO Y DESENCOFRADO P/LOSA MACIZA

Ídem 02.01.03.02.02

02.06.03.03.03 ACERO CORRUGADO Fy=4,200kg/cm2 GRADO 60

Ídem 02.01.03.02.03

02.06.03.04 LAVADERO
02.06.03.04.01 CONCRETO f'c=175 kg/cm2 P/LAVADERO
Descripción:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 161
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La partida contempla el suministro y colocación de concreto para

lavadero de concreto.

Método de Ejecución:
El lavadero se construirán con concreto armado vibrado y una vez
terminada, presentará una superficie uniforme, nivelada, y ligeramente
rugosa, obteniendo una resistencia a la compresión a los 28 días de f
´c = 175 Kg/cm2.

Método de Medición:
Se medirá por metro cubico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.06.03.04.02 ENCOFRADO Y DESENCOFRADO NORMAL P/LAVADERO

Descripción:
Los encofrados deberán ser adecuadamente fuertes, rígidos y
durables para soportar todos los esfuerzos provenientes del peso del
concreto vaciado y su compactación sin sufrir deformaciones,
deflexiones o daños que pudieran afectar la calidad del concreto.
Estos encofrados darán un acabado caravista. El diseño de los
encofrados, así como su construcción, será de total responsabilidad
del núcleo ejecutor. El supervisor de la obra deberá aprobar los
encofrados construidos antes del vaciado del concreto.

Método de Medición:
Se medirá por metro cuadrado (m2).

Forma de Pago:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 162
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El pago de esta partida será de acuerdo a la unidad de medida y

constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.06.03.04.03 ACERO CORRUGADO F’Y= 4,200 KG/CM2 GRADO 60

Descripción:
Consiste en el suministro, habilitado y colocación de varillas corrugadas
de acero F´y=4,200 kg/cm2., de dimensiones y recubrimiento señalados
en los planos del Expediente Técnico

Método de Ejecución:
El habilitado y colocación del acero para zapatas, se realiza verificando
la ubicación, dimensiones, anclajes, recubrimientos y traslapes
especificados y detallados en los planos del proyecto, los elementos de
acero se unirán con alambre N°. 16 de tal manera que queden fijos
durante el vaciado de concreto. Estas labores deberán realizarse bajo el
control del Residente y con autorización del Supervisor debiendo éste
aprobar los trabajos realizados.

Método de Medición:
Se medirá en Kilogramos (Kg.)

Forma de Pago:
La forma de pago será de acuerdo a lo correctamente ejecutado y precio
establecido, el cual contempla todos los costos de mano de obra,
materiales, herramientas, transporte, y demás insumos e imprevistos
necesarios para la ejecución de la partida. La verificación y aprobación la
realizará el Supervisor.

02.06.04 MUROS Y TABIQUES DE ALBAÑILERIA

02.06.04.01 MURO DE LADRILLO SOGA KK 18 HUECOS C:A 1:5; JUNTA 1.5 CM.

Descripción

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 163
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Esta partida, comprende la ejecución de muros de ladrillo arcilla KK 18

Huecos tipo V constituido, para la cual se acepta una dimensión
promedio, colocada de soga y se ejecutará de acuerdo a las
especificaciones anteriormente mencionadas.

Materiales
El material utilizado consistirá en una mezcla de cemento, arena y agua
con una proporción o dosificación 1:5 que garantice la obtención de la
resistencia del concreto especificada en los planos. Se empleará las
especificaciones técnicas indicadas en el título, según sea aplicable a la
presente partida.

Asimismo se colocará alambre N° 08 cada tres hiladas que irán en las

columnas en forma de L cuando sea la última columna y pasarán la
columna en caso de columna central empotrándose una longitud de
0.50m en el muro.

Unidad de Medida
Metro cuadrado (m2).

Método de medición
La cantidad de m2, será según lo avanzado en obra, y se medirá el largo
por el ancho lo cual deberá ser refrendado por el Supervisor.

Forma de Pago
Se pagará por metro cuadrado ejecutado, pagado al precio unitario del
Contrato.
El precio unitario incluye el material, herramientas, equipo, mano de obra
y cualquier imprevisto necesario para una buena ejecución del trabajo,
previa aprobación del Supervisor.

02.06.05 REVOQUES Y REVESTIMIENTO

02.06.05.01 TARRAJEO MUROS INT. FROTACHADO MEZ C:A 1:5 e=1.0CM
02.06.05.02 TARRAJEO MUROS EXT. FROTACHADO MEZ C:A 1:5 e=1.0CM.
Ídem 02.05.05.02
02.06.05.04 TARRAJEO IMPERMABILIZADO EN SUPERFICIES INTERIORES
Ídem 02.05.05.04

02.06.05.05 TARRAJEO COLUMNAS MEZ. C:A 1:5 E=1.0 CM

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 164
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.06.05.06 TARRAJEO VIGAS SUPERFICIE MEZ. C:A 1:5 E=1.0 CM

Descripción

Comprende aquellos revoques constituidos por una sola capa de mortero,

pero aplicada en dos etapas.

En la primera llamada “pañeteo” se proyecta simplemente el mortero sobre

el paramento, ejecutando previamente las cintas o maestras encima de las
cuales se corre una regla, luego cuando el pañeteo ha endurecido se aplica
la segunda capa para obtener una superficie plana y acabada. Se dejará la
superficie lista para aplicar la pintura.

Los encuentros de muros, deben ser en ángulo perfectamente perfilados;

las aristas de los derrames expuestos a impactos serán convenientemente
boleados; los encuentros de muros con el cielo raso terminarán en ángulo
recto, salvo que en planos se indique lo contrario.

Materiales

Serán los mismos materiales señalados para el tarrajeo primario (cemento:

arena, en proporción 1:5).

En los revoques ha de cuidarse mucho la calidad de la arena, que no debe

ser arcillosa. Será arena lavada, limpia y bien graduada, clasificada
uniformemente desde fina hasta gruesa, libre de materias orgánicas y
salitrosas.

Cuando esté seca toda la arena pasará por la criba N° 8 No más del 20%
pasará por la criba N° 50 y no más del 5% pasará por la criba N° 100.

Es de referirse que los agregados finos serán de arena de río o de piedra

molida, marmolina, cuarzo o de materiales silíceos. Los agregados deben
ser limpios, libres de sales, residuos vegetales u otras medidas
perjudiciales.

Método de Ejecución

Preparación del Sitio

Comprende la preparación de la superficie donde se va a aplicar el revoque.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 165
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Los revoques sólo se aplicarán después de las cuatro semanas de

asentado el muro de ladrillo.

El revoque que se aplique directamente al concreto no será ejecutado hasta

que la superficie de concreto haya sido debidamente limpiada y lograda la
suficiente aspereza como para obtener la debida ligazón.

Se rascará, limpiará y humedecerá muy bien previamente las superficies

donde se vaya a aplicar inmediatamente el revoque.

Antes de ejecución de los trabajos, se coordinará con las instalaciones

eléctricas, sanitarias, mecánicas, equipos especiales y trabajos de
decoración.

Previamente a la ejecución del tarrajeo, deberán instalarse las redes, cajas

para interruptores, tomacorrientes, pasos y tableros, las válvulas, los
insertos para sostener tuberías y equipos especiales, así como cualquier
otro elemento que deba quedar empotrado en la albañilería.

Para conseguir superficies revocadas debidamente planas y derechas, el

trabajo se hará con cintas de mortero pobre (1:7 arena: cemento), corridas
verticalmente a lo largo del muro.

Estarán muy bien aplomadas y tendrán el espesor exacto del revoque

(tarrajeo). Estas cintas serán espaciadas cada metro o metro y medio
partiendo en cada paramento lo más cerca posible de la esquina.

Luego de terminado el revoque se sacará, rellenando el espacio que

ocupaban con una buena mezcla, con mayor cantidad de cemento en el
mortero, que la usada en el propio revoque.

Constantemente se controlará el perfecto plomo de las cintas empleando la

plomada de albañil. Reglas bien perfiladas se correrán por las cintas que
harán las veces de guías, para lograr una superficie pareja en el revoque,
completamente plana.

Asimismo se empleará impermeabilizante donde los planos indiquen.

Normas y Procedimientos que Regirán la Ejecución de Revoques

No se admitirá ondulaciones ni vacíos; los ángulos o aristas de muros,

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 166
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

vigas, columnas, derrames, etc., serán perfectamente definidos y sus

intersecciones en ángulo recto o según lo indiquen los planos.

Se extenderá el mortero igualándolo con la regla, entre las cintas de mezcla

pobre y antes de su endurecimiento; después de reposar 30 minutos, se
hará el enlucido, pasando de nuevo y cuidadosamente la paleta de madera
o plancha de metal.

Espesor de enlucido:

a) Sobre muros de ladrillo: máximo 1 cm.

b) Sobre concreto: máximo 1 cm.

En los ambientes en que vayan zócalos y contrazócalos, el revoque del

paramento de la pared se hará de corrido hasta 3cm. por debajo del nivel
superior del zócalo o contrazócalo.

La mezcla será de composición 1:5.

Unidad de Medida

Metro cuadrado (m2).

Método de Medición
La cantidad de m2, será según lo avanzado en obra, y se medirá el largo
por la altura lo cual deberá ser refrendado por el Supervisor.

Forma de Pago:

Se pagará por metro cuadrado ejecutado, pagado al precio unitario

establecido
El precio unitario incluye el material, herramientas, equipo, mano de obra
y cualquier imprevisto necesario para una buena ejecución del trabajo,
previa aprobación del Supervisor.

02.06.05.06 TARRAJEO EN DERRAMES MEZC. C:A 1:5 e=1.0cm

Descripción

Se refiere a los trabajos de enlucido con mortero de cemento y arena de

todos los derrames de los vanos de la obra.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 167
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Se llama vano a la abertura en un muro. En algunos casos el vano es libre,

es decir, simplemente una abertura, y en otros casos puede llevar una
puerta o ventana.

A la superficie cuya longitud es el perímetro del vano y cuyo ancho es el

espesor del muro, se la llama “derrame”.

Materiales

Los indicados para tarrajeo en interiores.

Método de Ejecución

Lo indicado para tarrajeo en interiores.

Método de Medición

Se medirá por metro cuadrado (m2).

Forma de Pago

Los trabajos descritos en esta partida serán pagados según las cantidades
medidas señaladas en el párrafo anterior, y de acuerdo a la unidad de
medida del precio unitario del revoque ejecutado, previa aprobación del
Supervisor.

02.06.06 CIELORRASO

02.06.06.01 CIELORRASO CON MEZCLA

02.06.06.01.01 CIELORASO CON MEZC. C:A 1:4, E=1.5 CM

Descripción:
Para losa maciza, la mezcla será en proporción 1:5 con arena fina
cernida, el acabado será frotachado fino y debe estar apto para recibir la
pintura, los encuentros con los muros serán en ángulos perfectamente
alineados y los finales del tarrajeo terminarán en arista viva.

Calidad de los materiales

Serán los mismos materiales señalados para el tarrajeo primario
(cemento y hormigón zarandeado, en proporción 1:5).

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 168
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

En los revoques ha de cuidarse mucho la calidad de la arena, que no

debe ser arcillosa. Será arena lavada, limpia y bien graduada,
clasificada uniformemente desde fina hasta gruesa, libre de materias
orgánicas y salitrosas. Cuando esté seca toda la arena pasará por la
criba No. 8. No más del 20% pasará por la criba No. 50 y no más del
5% pasará por la criba No. 100. Es de referirse que los agregados
finos sean de arena de río o de piedra molida, marmolina, cuarzo o de
materiales silíceos. Los agregados deben ser limpios, libres de sales,
residuos vegetales u otras medidas perjudiciales.

Estas labores deberán realizarse bajo el control del Ing. Residente y

con autorización del Ing. Supervisor.

Una vez culminado los trabajos, éstas serán verificadas y aceptadas

por el Ing. Supervisor.

Método de Medición:

La unidad de medición es por metro cuadrado, se medirá el área neta

comprendida entre las caras laterales sin revestir de las paredes y vigas
que limitan; no se deducirán las áreas de columnas, ni huecos menores
a 0.25 cm2.

Forma de pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.

02.06.07 PISOS Y PAVIMENTOS

02.06.07.01 CONTRAPISOS

02.06.07.01.01 CONTRAPISO E=4 CM BASE 3 CM MEZC. C:A 1:5 ACAB. 1 CM

PASTA C:A 1:2 (ACABADO SEMIPULIDO)

Descripción

Este sub piso se construirá en los ambientes en que se vaya a

colocar pisos de cerámico.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 169
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El contrapiso, efectuado antes del piso final sirve de apoyo y base

para alcanzar el nivel requerido, proporcionando la superficie regular
y plana que se necesita especialmente para pisos pegados u otros.
El contrapiso es una capa conformada por la mezcla de cemento
con arena en 1:5 y de un espesor mínimo de 3 cm.

Se aplicará sobre el falso piso en los ambientes. Su acabado debe

ser tal que permita la adherencia de una capa de pegamento, en los
cambios de pisos que reciban pisos cerámicos.

Materiales

Cemento

Deberá satisfacer las normas ITINTEC 334-009-71 para cementos

Portland del Perú y/o las Normas ASTM C-150-99, Tipo I.

Arena Gruesa

Deberá ser arena limpia, silicosa y lavada, de granos duros,

resistentes y lustrosos, libre de cantidades perjudiciales de polvo,
terrones, partículas suaves y escamosas, esquistos o pizarras, cal
libre, álcalis, ácidos y materias orgánicas.

En general, deberá estar de acuerdo con las Normas ASTM C-33-

0 T.

Agua

Será potable y limpia; que no contenga sustancias químicas en

disolución u otros agregados que puedan ser perjudiciales al
fraguado, resistencia y durabilidad de las mezclas.

Método de Ejecución

La superficie del contrapiso, se limpiará y regará con agua.

Este sub piso se colocará sobre la superficie perfectamente limpia

y humedecida del falso piso o de la losa del concreto.

La nivelación debe ser precisa, para lo cual será indispensable

colocar reglas adecuadas, a fin de asegurar un acabado plano por

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 170
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

medio de cintas debidamente alineadas y controladas respecto al

nivel general de los pisos.

El término será rugoso, a fin de obtener una buena adherencia

con la segunda capa, la cual se colocará inmediatamente después
de la primera y será igualmente seca.

El acabado de esta última capa será frotachado fino, ejecutado

con paleta de madera y con nivelación precisa.

El espesor del contrapiso se establece en un promedio de 5 cm.

menos el espesor del piso terminado. Este nivel inferior será igual
al del piso terminado que se indica en los planos para el ambiente,
menos el espesor del vinílico.

La ejecución debe efectuarse después de terminados los cielos

rasos y tarrajeos, debiendo quedar perfectamente planos, con la
superficie adecuada para posteriormente proceder a la colocación
de los pisos definitivos.

Unidad de Medida

Metro cuadrado (m2).

Método de Medición

Para ambientes cerrados se medirá el área comprendida entre los

paramentos de los muros sin revestir y se añadirán las áreas
correspondientes a umbrales de vanos para puertas y vanos
libres.

Condiciones de Pago

La cantidad determinada según la unidad de medición, será

pagada al precio establecido, dicho pago constituirá
compensación total por el costo de mano de obra y equipo para la
ejecución de esta partida.

02.06.07.02 PISOS

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 171
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.06.07.02.01 PISO CERAMICO 30x30cm ANTIDESLIZANTE DE ALTO

TRANSITO E=7.2mm

Es el elemento de cerámico con una superficie antideslizante,

destinada a pisos. Se colocará en todos aquellos ambientes
indicados en el plano D-04 (Plano de Detalles de Pisos).
Asimismo, deberá tener una resistencia al desgaste, para resistir
tráfico intenso.

Color

Serán de color América Marfil, de color uniforme, las piezas

deberán presentar el color natural de los materiales que la
conforman.

Se podrá utilizar cualquier marca siempre y cuando la calidad sea

similar a lo especificado o superior.

Dimensiones y Tolerancias

Las dimensiones de las piezas serán de 0.30m x 0.30 m. con un

espesor mínimo de 7.3 mm. Las tolerancias admitidas en las
dimensiones de las aristas serán de más o menos 0.6% del
promedio; más o menos 5% en el espesor.

Aceptación

Las muestras finales que cumplan con las especificaciones

establecidas deberán ser sometidas a la aprobación del
Supervisor. No se aceptarán en obra piezas diferentes a las
muestras aprobadas.

Materiales

Cerámico

Cerámico mate de 0.30m x 0.30 m. y deberá cumplir lo

anteriormente especificado.

Mortero

Pegamento gris para cerámicos de marca conocida.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 172
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Crucetas

De plástico, solidos de 4 mm.

Material de Fragua

Fragua de color del cerámico proporcionado por fabricante.

Método de Ejecución

Antes de la colocación de las baldosas se procede al

emplantillado que consiste en trazar una escuadra con las
baldosas (hiladas en ambas direcciones de la superficie a
enchapar), calculando la cantidad de baldosas enteras irán y de
existir cartabones estos sean en los lugares menos visibles.

Se procede al extendido del pegamento gris para cerámico y

sobre el mortero firme y fresco de la cama de asiento, serán
colocadas las baldosas presionándolas hasta que ocupen su nivel
definitivo. Los cerámicos se colocarán mojadas y dejando entre
estas 4 mm con el apoyo de crucetas sólidas de platico. Por medio
de cordeles se controlará el alineamiento de las juntas de los
cerámicos y se compatibilizará su continuidad entre los distintos
ambientes del número entero o fraccionario de losetas.

Se ejecutaran niveles de piso terminado, con listones de madera

bien perfilados y sujetos al falso piso con mortero de yeso. Con
estos niveles se controlará constantemente la colocación de
cerámicos. .

En general todos los trabajos con cerámicos, serán hechos en

forma tal, que llenen debidamente todos los espacios, a fin de que
donde sea posible, no haya cerámicos menores a la mitad de su
dimensión total.

Todas las intersecciones y vueltas en los trabajos de cerámicos

serán formadas perfectamente y los cerámicos que se corten, lo
serán nítidamente.

Las superficies serán terminadas con nitidez, perfectamente

planas, con las juntas bien alineadas, sin resaltes, ni defectos. Se

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 173
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

pondrá especialmente interés en lograr el nivel exacto del piso

terminado

Unidad de Medida

Metro cuadrado (m2).

Método de Medición

El área será la misma que la del contrapiso al que sirve de base.

Para ambientes cerrados se medirá el área comprendida entre los

paramentos de los muros sin revestir y se añadirán las áreas
correspondientes a umbrales de vanos para puertas y vanos
libres.

Condiciones de Pago

El pago constituirá compensación completa por los trabajos descritos

anteriormente incluyendo mano de obra, leyes sociales, materiales,
equipos, herramientas, imprevistos y en general todo lo necesario
para completar la partida correctamente.

02.06.08 ZOCALOS Y CONTRAZOCALOS

02.06.08.01 ZOCALOS

02.06.08.01.01 ZOCALO DE CEMENTO PULIDO H= 0.60M.

Descripción

Los zócalos de cemento se construirán en el exterior, se ejecutarán

después de los tarrajeos de las paredes y antes de los pisos de
cemento.

Método de Ejecución

Se limpiará y regará la zona de ejecución del zócalo, la mezcla a

emplear será de cemento: arena 1:5 con un espesor de 1.5cm.

Se usará una tarraja de madera con filo de plancha de acero, que

correrá sobre guías de madera engrasada, una colocada en la pared y
otra en el piso, perfectamente niveladas y en sus plomos respectivos

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 174
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

en coincidencia con el nivel del piso terminado que se ejecutará

posteriormente.

Se efectuará en primer lugar un pañeteo con mortero en el muro seco

sobre el que se correrá una tarraja cuyo perfil estará 0.5 cm. más
profundo que el perfil definitivo del zócalo de cemento.

Posteriormente después de que comience el endurecimiento del

pañeteo se aplicará la capa de mortero para el acabado final, sobre el
que se colocará la tarraja definitiva, tratando de compactar la mezcla.

El terminado final se hará con plancha metálica apropiada, rellenando

los huecos que pudieran haber quedado y resanado todo
perfectamente sin alterar el perfil del zócalo de cemento.

A los zócalos de cemento pulido se agregará el cemento puro

necesario para que la superficie una vez tratada con llana metálica se
presente en forma lisa.

Después que la capa final haya comenzado a fraguar se retirarán con

cuidado las guías de madera y se efectuará un curado con agua
pulverizada durante 5 días por lo menos.

Método de Medición

Se medirá en metros cuadrados (m2), su área efectiva en todas las

paredes, columnas u otros elementos que los lleven.

Forma de Pago

Se pagará por metro cuadrado, según el precio unitario indicado en el

Contrato.

El precio incluye material, herramientas, equipo, mano de obra y

cualquier imprevisto necesario para la buena ejecución de la partida,
previa aprobación del Supervisor.

02.06.08.01.02 ZOCALO DE CERAMICA 30 X 30 cm

Descripción

Se colocará en los ambientes destinados para baños con alturas

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 175
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

de 1.20 m. en todo el perímetro del ambiente y 1.90 m. en duchas,

cocina con una altura de 1.50 m. salvo otra indicación expresada
en planos de Arquitectura y/o detalles.

Materiales

Cerámico

Cerámico mate de 0.30m x 0.30 m. y deberá cumplir lo

anteriormente especificado.

El color de las baldosas de cerámica vitrificada a utilizarse será

América Marfil.

Mortero

Pegamento gris para cerámicos de marca conocida.

Crucetas

De plástico, solidos de 4 mm.

Material de Fragua

Fragua de color del cerámico proporcionado por fabricante.

Método de Ejecución

Antes de enchapar el muro se debe verificar que no exista

“desplome” en el muro, del mismo modo con la ayuda de una
regla se verifica q la superficie del muro no presente depresiones
o saliente, de ser así se realizará su corrección (rebajarse o
rellenar).

Para calcular con la exactitud la altura final del enchape se hace

un emplantillado que consiste en presentar sobre el contrazócalo
una hilada vertical de baldosas separadas con crucetas de 4 mm.
En la parte inferior del muro se marca y traza la línea que señalara
la base de la segunda hilada horizontal de baldosas, contando
desde el piso terminado. Con la ayuda de un listón de madera
colocado al final de la primera hilada se procede con la colocación
de la segunda hilada horizontal terminada esta se continua con la
siguiente hasta llegar a la altura marcada del enchape. Una vez

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 176
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

finalizada y está ya fijase procede con le enchape de la primera

hilada horizontal.

Las vueltas salientes del zócalo y esquinas, se harán empleando

perfiles rodoplast de PVC de 6mm.

La unión del zócalo con el muro, tendrá una bruña perfectamente

definida y la unión del zócalo con el piso será en ángulo recto en
los ambientes.

Para el fraguado de las baldosas se utilizará polvo de porcelana y

antes de las 48 horas de asentado el material, el que se
humedecerá y se hará penetrar en la separación de estas por
compresión de tal forma que llene completamente las juntas.

Posteriormente, se pasará un trapo seco para limpiar el cerámico;

así como para igualar el material de fragua (porcelana).

De ser absolutamente necesario el uso de partes de cerámico

(cartabones) éstos serán cortados a máquina, debiendo presentar
corte nítido, sin despostilladuras, quiñaduras, etc.

De preferencia, se considerará pegamento y fragua para

cerámicos de marca conocida.

Unidad de Medida

Metro cuadrado (m2).

Método de Medición

Se tomará el área realmente ejecutada y cubierta por las piezas

planas, por consiguiente, agregando el área de derrames y sin
incluir la superficie de las piezas especiales de remate.

Si la superficie al revestir es rectangular, el área se obtendrá

multiplicando la longitud horizontal por la altura correspondiente,
midiéndose ésta desde la parte superior del contrazócalo, si
hubiera, hasta la parte inferior de la moldura o remate.

Condiciones de Pago

El pago constituirá compensación completa por los trabajos descritos

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 177
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

anteriormente incluyendo mano de obra, leyes sociales, materiales,

equipos, herramientas, imprevistos y en general todo lo necesario para
completar la partida correctamente.

02.06.08.02 CONTRAZOCALOS
02.06.08.02.01 CONTRAZOCALO CERAMICO H=0.10 m.

Descripción

Se colocará en los ambientes señalados, y con una altura de 0.10

m., salvo otra indicación expresada en planos de Arquitectura.

Materiales

Cerámico vitrificado 0.30 x 0.10 m. de las mismas características

del piso del ambiente. Estas serán de primera calidad y el color de
las baldosas a utilizarse será América Marfil.

Pegamento gris para cerámico.

Método de Ejecución

El material para su aplicación es con pegamento gris para

cerámico. La colocación de las baldosas se ejecutará sobre el
muro previamente preparado o más propiamente del muro
rayado. En la unión con elementos tarrajeados se hará una bruña
de 1 cm de altura y de 1 cm de profundidad.

El pegamento para cerámicos debe ser de marca reconocida. Las

juntas se realizarán con crucetas de plástico de 4mm.

El fraguado de las baldosas se hará con polvo de porcelana y

antes de las 48 horas de asentado el material, la que se
humedecerá y se hará penetrar en la separación de estas por
compresión; de tal forma que llene completamente las juntas.
Posteriormente se pasará trapo seco para limpiarlas e igualar el
material de fragua.

Las vueltas salientes del zócalo y esquinas, se harán empleando

mayólicas terminales y/o rodoplast de PVC de 6mm. En la unión
con elementos tarrajeados se hará una bruña de 1 cm de altura y

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 178
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

de 1 cm de profundidad.

La unión del zócalo con el piso será en ángulos rectos.

Unidad de Medida

Metro (m2).

Método de Medición

Se medirá su longitud efectiva en todas las paredes, columnas u

otros elementos que los lleven.

Condiciones de Pago

El pago constituirá compensación completa por los trabajos descritos

anteriormente incluyendo mano de obra, leyes sociales, materiales,
equipos, herramientas, imprevistos y en general todo lo necesario
para completar la partida correctamente.

02.06.09 CARPINTERIA DE MADERA

02.06.09.01 PUERTA DE MADERA ESTRUCTURAL MACIZA INC. TOPES TIPO
MEDIA LUNA

Descripción
Las puertas macizas se construyen alrededor de una pieza sólida de
material de base, o núcleo, sus acabados y diseño se realizan según lo
indicado en los detalles de planos D-01, D-02.
En esta partida se utilizaran madera tornillo de buena calidad, lo
importante es el acabado y las uniones de las partes para conformar una
unidad, los cuales se colocaran en las ubicaciones indicadas en los
planos.
El Inspector y el constructor deben tener absoluto conocimiento de los
trabajos en todo su proceso, elegir la calidad de la madera, los detalles, el
transporte y la colocación.
Los marcos y bisagras deben ser proporcionales para lo pesado, tamaño
y calidad del elemento.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 179
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

En general salvo que en los planos no se especifique otra cosa, toda la

carpintería a ejecutarse será hecha con tornillo selecto.

La madera será horneada y de primera calidad, seleccionada, derecha,

sin sumagaciones, rajaduras, partes blandas o cualquier otra
imperfección que pueda afectar su resistencia o malograr su apariencia.

Para un correcto tratamiento mediante la utilización de preservantes,

todos los métodos exigen que la madera este seca, es decir entre 15 y
25 % de humedad. Dentro de los preservantes se cuenta con los de tipo
oleosoluble dentro de los más recomendables:

Creosota consiste principalmente en hidrocarburos aromáticos sólidos y

líquidos contienen notables cantidades de ácidos y bases de alquitrán.

Pentaclorofenol (no es soluble en agua, no es volátil y de gran

estabilidad química en una concentración más apropiada en solución de
aceites, del 5 % en peso, muy eficaz contra hongos e insectos xilófagos)

Naftenatos (compuestos cerosos y gomosos los más comunes son los

Naftenatos de cobre y Zinc, comercialmente se encuentran en
proporciones al 60 y 80 % de naftenatos metálicos , o de 6 a 8 % de
cobre o zinc como metales tales como barnices, lacas y pinturas
sintéticas);

Técnicas para una buena preservación.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 180
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Reducción de los defectos de preservación. Manual de buenas prácticas de manufactura para

la preservación de madera aserrada acorde con los estándares expresados en las normas.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 181
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Buena práctica de manufactura de preservación. Manual de buenas prácticas de manufactura

para la preservación de madera aserrada acorde con los estándares expresados en las normas.

informe final- resumen ejecutivo consultoría de secado y preservación de madera aserrada.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 182
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Buena práctica de manufactura de preservación. Manual de buenas prácticas de manufactura

para la preservación de madera aserrada acorde con los estándares expresados en las normas.

informe final- resumen ejecutivo consultoría de secado y preservación de madera aserrada

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 183
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Manual de diseño para madera del grupo andino (junta del acuerdo de Cartagena Cap. 2 sec. 23

Métodos de tratamiento para madera tipo Tornillo/ Aguano

Para mas detalle, revisar los manuales: manual de diseño para madera del grupo andino (junta
del acuerdo de Cartagena cap 2, sección 15),Norma RNE- E-01 capítulo 2 sección 2.1.5
(preservantes para madera), y Norma ITINTEC 25.019 y 25.020.

Materiales

Los materiales serán de primera calidad y se utilizarán los siguientes

materiales:

- Madera Tornillo.

-Clavos para Madera

-Tornillos según plano de detalles en láminas: D-01,D-02

-Marco de ángulo de acero en jamba L 1½”x3/16”

-Topes de acero en media luna.

Método de ejecución.

Todos los elementos se ceñirán exactamente a los cortes, detalles y

medidas especificadas en los planos de carpintería de madera.

Los elementos de madera serán cuidadosamente protegidos para que no

reciban golpes, abolladuras o manchas hasta la total entrega de la obra.
Será responsabilidad del Residente cambiar aquellas piezas que hayan

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 184
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

sido dañadas por acción de sus operarios o implementos y los que por
cualquier acción no alcancen el acabado de la calidad especificada.

Los marcos se asegurarán con tornillos colocados en huecos de 2” de

profundidad y ½” de diámetro, a fin de esconder la cabeza, tapándose
luego esta con un tarugo puesto al hilo de la madera y lijado.

Se tendrá en cuenta las indicaciones de movimiento o sentido en que

abre la puerta, así como los detalles correspondientes para el momento
de colocar los marcos y puertas.

El acabado debe ser de óptima calidad, guardándose el Supervisor el

derecho de rechazar las unidades que presenten fallas y no cumplan con
los requisitos exigidos.

Madera con pintura nueva

- Previa a una preparación de la superficie, la madera debe estar

completamente seca libre de polvo, lijar y limpiar residuos del lijado.

- Verifique que se disponga de la base y del diluyente recomendado.

- La brocha o pistola a usar deben encontrarse limpias y en buen estado.

- Destape el envase y agite con una paleta hasta homogeneizarla.

- Agregue el diluyente necesario dependiendo del tipo de aplicación a

emplear. Luego agitar hasta homogeneizar la mezcla.

- Aplique una capa de barniz marino mate delgada y uniforme, no recargar

demasiado.

- Dejar secar y aplicar 03 capas de ser necesario, con intervalos de 16

horas entre mano y mano.

- La superficie pintada puede manipularse a las 24 horas.

El Ingeniero Inspector y el constructor deben tener absoluto conocimiento
de los trabajos en todo su proceso, elegir la calidad de la madera, los
detalles, el transporte y la colocación.
Los marcos y bisagras deben ser proporcionales para el peso, tamaño y
calidad del elemento.

Unidad de medida.

Unidad de es por metro cuadrado (m2).

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 185
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de medición
Se medirá por metro cuadrado (m2) se tomara el área de la puerta
incluido el marco y la sobre luz.

Forma de pago

Será pagado al precio unitario del presupuesto por metro cuadrado (m2) y
deberá tener la aprobación del Ing. Supervisor.

Este precio y valorización se considerará compensación por toda mano

de obra, materiales e imprevistos necesarios a la ejecución de la obra.

02.06.09.02 VENTANA DE MADERA CON MARCO DE MADERA TORNILLO CON

BARROTES DE SEGURIDAD DE FIERRO LISO Ø1/2" C/MALLA
MOSQUITERO

Descripción
Esta partida se refiere a la fabricación de las ventanas que serán de
madera de procedencia nacional, que por lo general se elabora en un
taller de carpintería.
Las ventanas contaran con protección metálicas conformadas por varillas
lisas de ½” y estás se colocaran con las medidas y ubicaciones según se
indiquen en los planos. Ver detalle Plano de arquitectura D-01, D-02.

Material
Barras de acero liso ½”
Soldadura
Lija N° 80

Método de Ejecución
La malla de colocará en un marco independiente con clavos de ½”
asegurado por un segundo marco a la medida según indicado en los
planos de detalles D-01 y D-02 y clavado, el mismo que será colocado a
presión en el marco principal tanto en ventanas bajas, altas y sobreluces.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 186
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de medición
La forma de medición de la ventana es en metro cuadrado (m2),
considerando la ejecución y colocación que debe ser según las
indicaciones y medidas consignadas en los planos.

Forma de Pago
Será pagado al precio unitario del presupuesto por metro cuadrado (m2) y
deberá tener la aprobación del Ing. Supervisor. Este precio y valorización
se considerará compensación por toda mano de obra, materiales e
imprevistos necesarios a la ejecución de la obra.

02.06.10 CERRAJERIA

02.06.10.01 BISAGRAS CAPUCHINAS ALUMINIZADA PARA PUERTAS 3 1/2" x 3

1/2"

Descripción

Serán de tipo pesado, de acero de primera calidad. Se colocará por cada

hoja de puerta tres unidades de bisagras con las siguientes dimensiones:

 Bisagras de 3 ½”, para puertas de madera

Materiales

Acero estructural, norma de calidad ASTM A36

Método de ejecución

Las bisagras serán soldadas colocadas en la puerta, más no en el marco,

para de esta manera fijarlos al marco de acero de 2” Serán 4 bisagras
por puerta.

Método de Medición.

El método de medición es por Unidad (UND) el cómputo se efectuará por

cada una de las unidades iguales en dimensiones y características,
ejecutado y aceptado por el supervisor de la obra.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 187
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de pago

La cantidad determinada según el método de medición, será cuantificada

al precio unitario del presupuesto, y dicho valorización constituirá
compensación total por el costo de material, equipo, mano de obra e
imprevistos necesarios para completar la partida y deberá tener la
aprobación del Ing. Supervisor.

02.06.10.02 CERRADURA 3 GOLPES DE ACERO INOXIDABLE PARA PUERTA

EXTERIOR
Descripción.

Salvo indicación contraria en los planos, las cerraduras para puertas

principales, serán Pesado Anti-impacto, Anti-palanca, Anti-extracción,
Anti-taladro, de sobreponer, con tambor de 10 pines, pestillo y tirador de
bronce, cerrojo blindado, de tres golpes y llave a ambos lados. Incluye
instalación.

Cada cerradura se suministrará con dos llaves como mínimo, no

debiendo existir dos cerraduras para el mismo tipo de llave. Las llaves
serán entregadas en tableros, identificadas cada una de ellas por anillos
con el nombre o número del ambiente al que pertenecen.

Materiales
Cerradura de bronce
- Color dorado
- Protector exterior (espesor de 2 mm), jalador y placa de fijación.
- Tornillos de fijación
- Tirador de bronce y seguro nocturno
- 04 llaves de alpaca

Método de ejecución

Se colocarán a 1.00 ml. del N.P.T. medidos al eje de la cerradura. Los

materiales que forman todas las partes de la cerradura serán de
resistente a cualquier condición atmosférica, el Ingeniero supervisor y el
Propietario, se reservan el derecho de aprobar la marca y forma de
cerraduras. La presente partida, incluye la instalación de la cerradura.
En metal: Soldado a platina en la parte interior en rejas

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 188
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

En madera Esta cerradura viene con una placa de fijación asegurando la

cerradura con 4 pernos que atraviesan la puerta de lado a lado

Método de Medición.

Esta partida se medirá por Unidad (UND).

Forma de pago

Será pagado al precio unitario del presupuesto por Unidad (Unidad).

Este precio y valorización se considerará compensación por todos los
materiales necesarios a la ejecución de la obra, previa aprobación de la
supervisión.

02.06.10.03 CANDADO INCLUYENDO CADENA 1.00 M (PUERTA DOBLE HOJA)

Descripción:
Se colocara En las rejas doble hoja del cerco perimétrico se colocará
candado con una cadena de longitud 1.00m.
El candado será de tipo acerado anti-corte, anti-impacto. 40mm como
mínimo

Unidad de medida.

La unidad de medición es por Pieza (pza.), se contabilizara sumando el

número de piezas de dimensiones y características iguales, ejecutado y
aceptado por el supervisor de la obra.

Forma de pago

La cantidad determinada según el método de medición, será pagada al

precio unitario del presupuesto y constituirá la compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.06.11 PINTURA

02.06.11.01 PINTURA MUROS INTERIORES LATEX MATE - 2 MANOS

C/IMPRIMANTE

02.06.11.02 PINTURA MUROS EXTERIORES ESMALTE SINTETICO

Descripción

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 189
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Este rubro comprende todos los materiales y mano de obra necesarios

para la ejecución de los trabajos de pintura en muros exteriores e
interiores, columnas, vigas y derrames.

Se aplicará empastado a la superficie limpia libre de impurezas y

posteriormente dos manos con pinturas látex para interiores y pinturas al
óleo para exteriores. Se utilizará preparado de fábrica, de marca o
fabricantes conocidos y de calidad comprobada.

Pintura.

Oleo Mate. Es una pintura a base de resinas alquídicas y pigmentos de

gran calidad que le confieren gran resistencia y durabilidad a la superficie
pintada.

Se aplicara en ambientes exteriores, y se realizara según los colores y

diseños indicados en los planos (lámina A-05)

Características:

Acabado: Mate

Color: Según carta de colores

Sólidos en volumen: 40± 3%

Rendimiento teórico: 59 m2 por galón a 1 mil e.p.s.

Para rendimiento práctico tomar en cuenta pérdidas de material durante

la aplicación e irregularidades de la superficie.

SECADO (25ºC)

Tacto: 4 horas

Tacto duro: 8 horas

Tiempo de repintado: 16 horas

Almacenamiento: Mínimo 1 año en su envase original cerrado, bajo techo

y temperatura entre 5º - 35ºC

Pintura Latex.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 190
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La pintura a utilizar será de látex, de primera calidad en el mercado, de

marcas de reconocido prestigio nacional; todos los materiales deberán
ser llevados a la obra en sus respectivos envases originales. Los
materiales que necesiten ser mezclados, lo serán en la misma obra.

Aquellos que se adquieran listos para ser usados, deberán emplearse sin
alteraciones y de conformidad con las instrucciones de los fabricantes. No
se permitirá el empleo de imprimaciones mezcladas de pintura, a fin de
evitar falta de adhesión de las diversas capas entre sí.

Empastado

Es una pasta basada en látex a ser utilizado como imprimante.

Deberá ser un producto consistente al que se le pueda agregar agua para

darle una viscosidad adecuada para aplicarla fácilmente.

En caso necesario el Residente podrá proponer y utilizar otro tipo de

imprimante,

Siempre y cuando cuente con la aprobación del Ingeniero Supervisor.

Al secarse deberá dejar una capa dura, lisa y resistente a la humedad,

permitiendo la reparación de cualquier grieta, rajadura, porosidad y
asperezas. Será aplicada con plancha de empaste.

Son pinturas tipo supermate, superlátex o similares, compuestas de

ciertas dispersiones en agua de resinas insolubles; que forman una
película continua, al evaporarse el agua.

La pintura entre otras características, debe ser resistente a los álcalis del
cemento, resistente a la luz y a las inclemencias del tiempo.

Se aplicará en los ambientes indicados en los planos respectivos, una

mano de imprimación y 2 manos de pintura como mínimo.

Debe soportar el lavado con agua y jabón sin sufrir alteraciones en su

acabado.

Se aplicará una mano de imprimante y dos manos con pintura a base de

látex sintético.

Requisitos para la pintura

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 191
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La pintura no deberá ostentar un asentamiento excesivo en su recipiente

lleno y recientemente abierto y deberá ser fácilmente re dispersado con
una paleta hasta alcanzar un estado suave y homogéneo.

La pintura no deberá mostrar engrumecimiento, decoloración,

conglutinamiento ni separación del color, y deberá estar exenta de
terrones y natas.

La pintura al ser aplicada deberá extenderse fácilmente con la brocha,

poseer cualidades de enrasamiento y no mostrar tendencias al
escurrimiento o a correrse al ser aplicada en las superficies verticales y
lisas.

La pintura no debe formar nata en el envase tapado en los periodos de

interrupción de la faena del pintado. La pintura deberá secar dejando un
acabado liso y uniforme, exento de asperezas, granos angulosos, partes
disparejas y otras imperfecciones de la superficie.

Se rechazará la pintura OLEO MATE Y LATEX que no cumpla las

características y calidad establecidas.

El Residente propondrá las marcas de pintura a emplearse, reservándose

el Ingº Inspector el derecho normal de aprobarlas o rechazarlas. Los
colores serán determinados por el cuadro de colores, y el Arquitecto ó
Ingº de la obra.

La selección de colores será hecha por los Arquitectos y las muestras se

realizarán en los lugares mismos donde se va a pintar y en forma que se
puedan ver con la luz natural del ambiente. Las muestras se harán sobre
una superficie de 2 m2 como mínimo para que sean aceptables.

Procedimiento de ejecución

Antes de efectuar la pintura definitiva se quitará el polvo y eliminaran las

salpicaduras de cemento o yeso, las manchas de grasa o de otras
sustancias extrañas.

La superficie debe estar libre de contaminantes y completamente seca

posteriormente se procederá al lijado , se aplicara el imprimante sellador,
continuación el lijado uniforme de lija de menor dimensión,

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 192
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

posteriormente la aplicación de pasta mural, seguido nuevamente del

lijado menor y finalmente la aplicación de 2 manos de pintura.

La pintura a usarse será extraída de sus envases originales y se

empleará sin adulteración alguna, procediendo en todo momento de
acuerdo a las especificaciones proporcionadas por los fabricantes. La
pintura se aplicará en capas sucesivas a medida que se vayan secando
las anteriores. Se dará un mínimo de 2 manos.

Método de Medición:

El trabajo efectuado se medirá en m2

Forma de pago

La cantidad determinada según el método de medición, será cuantificada

al precio unitario del presupuesto y constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida y deberá tener la aprobación del Ing. Supervisor.

02.06.11.03 PINTURA LATEX MATE - 2 MANOS EN COLUMNAS

Ídem 02.06.11.01

02.06.11.04 PINTURA ESMALTE SINTETICO - 2 MANOS EN VIGAS

Ídem 02.06.11.03

02.06.12 APARATOS SANITARIOS Y ACCESORIOS

02.06.12 .01SUMINISTRO DE APARATOS SANITARIOS

02.06.12 .01 01 INODORO ONE PICE LIBERTY

Descripción

Será de losa vitrificada blanca del tipo One Pice Liberty, tanque bajo
o similar.
Calidad de los materiales

El material especificado en descripción de los trabajos en esta

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 193
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Partida tendrá que ser de la mejor calidad y no presentar ningún tipo

de falla.

Método de Ejecución:

El material especificado en descripción se instalara con todo sus

accesorios para lo cual es necesario que el aparato se replantee en
el muro, para fijar el inodoro se usará unos ganchos metálicos fijados
con pernos al muro. La salida de agua será instalada con una tubería
de abasto, el desagüe será instalado con los accesorios; desagüe y
trampa P las que desaguaran en muro, la gritería se instalara fija al
aparato.
El Supervisor verificará que se cumpla con todos los pasos que se
especifican en esta partida en la parte de Procedimiento
Constructivo.

Método de Medición:

Se valorizará por Unidad (Und), conforme a lo indicado en el

presupuesto base de la presente obra.

Condiciones de pago

Esta partida será valorizada de acuerdo al precio unitario (Und)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.
02.06.12.01.02 LAVATORIO PEDESTAL NACIONAL BLANCO

Descripción:

Será de losa vitrificada blanca del tipo Manantial o similar.

Calidad de los materiales

El material especificado en Descripción de los Trabajos en esta

Partida tendrá que ser de la mejor calidad y no presentar ningún tipo
de falla.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 194
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de ejecución.

Se suministrará e instalará un lavatorio trébol manantial con pedestal

o similar color blanco de primera calidad y desagüe cromado pesado
de 1 ¼”, de marca de reconocido prestigio en el mercado. Con
perforación al centro donde se instalará una grifería. No se aceptarán
aparatos sanitarios pequeños, las medidas serán Standard y acorde
con la imagen de la institución.
El Supervisor verificará que se cumpla con todos los pasos que se
especifican en esta partida en la parte de Procedimiento
Constructivo.

Método de Medición:

Se valorizará por Unidad (Und), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de Pago:

Esta partida será valorizada de acuerdo al precio unitario (Und)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.12.02 SUMINISTRO DE ACCESORIOS

02.06.12.02.01 JABONERA DE LOSA COLOR BLANCO PARA EMPOTRAR

02.06.12.02.02 GANCHO DOBLE LOSA BLANCA

Descripción

Esta Partida consiste en la colocación de los accesorios que han sido

proyectados en los SS.HH.

Calidad de los materiales

El material especificado en Procedimiento Constructivo en esta

Partida tendrá que ser de la mejor calidad y no presentar ningún tipo
de falla.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 195
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de Ejecución:

Será realizado por mano de obra calificada colocándolos en las

ubicaciones que figuran en los planos.
El Supervisor verificará que los accesorios hayan sido ubicados en
los lugares especificados.

Método de Medición:

Se valorizará por Pieza (Pza), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de Pago:

Esta partida será valorizada de acuerdo al precio unitario (Pza)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.12.02.03 PAPELERA DE LOZA BLANCA PARA EMPOTRAR

Descripción:

Será de losa vitrificada blanca de 0.15 x 0.15 m con eje plástico.

Calidad de los materiales

El material especificado en Descripción de los Trabajos en esta

Partida tendrá que ser de la mejor calidad y no presentar ningún tipo
de falla.

Método de Ejecución:

Se suministrará y colocará de acuerdo con los planos la papelera de

loza blanca.
El Supervisor verificará que se cumpla con todos los pasos que se
especifican en esta partida en la parte de Procedimiento
Constructivo.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 196
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Método de Medición:

Se valorizará por Pieza (pza), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de Pago:

Esta partida será valorizada de acuerdo al precio unitario (Pza)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.12.02.04 GRIFERIA P/DUCHA CROMADA C/MEZC. INCL. ACCESORIOS

Descripción:

La ducha será de brazo, canastilla y rejilla cromada de cuerpo bronce

y cabeza giratoria, llevará además una llave mezcladora de agua fría
y caliente, cromada para el control.

Calidad de los Materiales

Los materiales especificados en Descripción de los trabajos en esta

partida tendrán que ser de la mejor calidad y no presentar ningún tipo
de falla.

Método de Ejecución:

Se suministrará y colocará de acuerdo con los planos la ducha y la

llave mezcladora.
El Supervisor verificará que se cumpla con todos los pasos que se
especifican en esta partida en la parte de Procedimiento
Constructivo.
Método de Medición:

Se valorizará por Pieza (Pza), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de Pago:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 197
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Esta partida será valorizada de acuerdo al precio unitario (Pza)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.12.02.05 GRIFERIA DE BRONCE PESADO CROMADO SIMPLE TIPO

ESFERICA P/LAVATORIO

Descripción:

Sistema de cierre, asta fija, aereador en el pico y perilla de bronce

estampado cromado y cabeza giratoria.

Calidad de los Materiales:

Los materiales especificados en Descripción de los trabajos en esta

partida tendrán que ser de la mejor calidad y no presentar ningún tipo
de falla.

Método de Ejecución.

Se suministrará y colocará de acuerdo con los planos.

El Supervisor verificará que se cumpla con todos los pasos que se
especifican en esta partida en la parte de Procedimiento
Constructivo.

Método de Medición:

Se valorizará por Pieza (Pza), conforme a lo indicado en el

presupuesto base de la presente obra.
Forma de Pago:

Esta partida será valorizada de acuerdo al precio unitario (Pza)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.
02.06.13 INSTALACIÓN DE APARATOS SANITARIOS

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 198
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.06.13.01 COLOCACION DE APARATOS SANITARIOS

Descripción:

Esta Partida consiste en la colocación de los aparatos sanitarios.

Calidad de los Materiales

El material especificado en Procedimiento Constructivo en esta Partida

tendrá que ser de la mejor calidad y no presentar ningún tipo de falla.

Método de Ejecución:

A. Inodoros
Se coloca la taza WC en el lugar donde va a ser instalada y se marcan
los huecos en los que irán alojados los pernos de sujeción, que serán
nuevos. Estos huecos tendrán una profundidad no menor de 2" y dentro
de ellos irán los tarugos de madera. La tubería PVC deberá sobresalir
del nivel del piso terminado lo suficiente para que embone en la ranura
del aparato.
Luego se asegura el aparato mediante un anillo de cera que cubra toda
la ranura en forma tal que quede un sello hermético.
Colocada la taza en un sitio, se atornilla los pernos que aseguran la taza
al piso.
En el caso de WC de Tanque Bajo, el Tanque deberá quedar
completamente asegurado a la taza, los pernos llevarán
empaquetaduras de jebe a ambos lados de la taza, aparte de las
arandelas metálicas correspondientes.
Los tubos de abasto de los inodoros serán nuevos, cromados y
flexibles.
Los accesorios internos serán nuevos.
Los inodoros serán desinfectados y limpiados antes de ser recolocados
B. Lavatorios

El lavatorio se colocará perfectamente, nivelado, siendo la altura del

aparato de 80 cm. El respaldo del lavatorio se fraguará con cemento
blanco a la mayólica del muro, en el empalme de la trampa se empleará
masilla.
Los soportes para lavatorios serán a base de escuadras de fierro, o

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 199
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

uñas de acero con aberturas para colocar 3 pernos en cada una, en

ambos casos el lavatorio no deberá quedar inclinado hacia adelante.
Los tubos de abasto de los lavatorios serán nuevos, cromados y
flexibles.
Los lavatorios serán desinfectados y limpiados antes de ser
recolocados.
El Supervisor verificará que se cumpla con todos los pasos que se
especifican en esta partida en la parte de Procedimiento Constructivo.

Método de Medición:

Se medirá por unidad (und), conforme a lo indicado en el presupuesto

base de la presente obra.

Forma de Pago

Esta partida será valorizada de acuerdo al precio unitario indicado en el

presupuesto de la obra para el presente trabajo, entendiéndose que
dicho precio y pago constituirá la compensación completa por toda
mano de obra, equipo, herramientas y por imprevistos necesarios para
completar este ítem.

02.06.14 INSTALACION DE ACCESORIOS SANITARIOS

02.06.14.01 COLOCACION DE ACCESORIOS SANITARIOS

Descripción

Esta Partida consiste en la colocación de los accesorios que han sido

proyectados en los SS.HH.
Calidad de los Materiales

El material especificado del Procedimiento Constructivo en esta Partida

tendrá que ser de la mejor calidad y no presentar ningún tipo de falla.

Método de Ejecución:

Será realizado por mano de obra calificada colocándolos en las

ubicaciones que figuran en los planos.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 200
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El Supervisor verificará que los accesorios hayan sido ubicados en los

lugares especificados.

Método de Medición:

Se valorizará por Unidad (Unidad), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de Pago:

Esta partida será valorizada de acuerdo al precio unitario (Unidad)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.15 SISTEMA DE AGUA FRÍA

02.06.15.01 SALIDAS DE AGUA FRIA

02.06.15.01.01SALIDA DE AGUA PARA TUBERIA PVC C-10 1/2”

Descripción :

Se verá la instalación de la tubería con sus respectivos accesorios

(tees, llaves, codos, etc.) de cada salida de agua fría, la cual está
destinada a abastecer un artefacto sanitario, grifo o salida especial,
hasta el límite establecido por los muros y/o válvulas que contiene el
ambiente del baño y/o hasta el empalme con las montantes o la red
troncal.

Se instalará todas las salidas para la alimentación de los aparatos

sanitarios previstos en los planos.

Calidad de los materiales

Los materiales especificados en el Procedimiento Constructivo de

esta partida tendrán que ser de la mejor calidad y no presentar
ningún tipo de falla.

Método de Ejecución:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 201
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Las tuberías del punto de agua será de PVC, del tipo roscado, clase
10 para una presión de trabajo de 150 lb/pulg2, siendo
preferentemente de fabricación nacional y de reconocida calidad.

Las salidas quedaran enrasadas en el plomo bruto de la pared y

remataran en un niple ó unión roscada.

Las alturas en las salidas a los aparatos sanitarios son las siguientes:

Lavatorio 55 cm. sobre N.P.T.

WC Tanque bajo 20 cm. sobre N.P.T.

Duchas 180cm. sobre N.P.T.

WC Tanque alto 195 cm. sobre N.P.T.

Estas medidas no rigen si los planos respectivos indican otras.

Los grifos de jardín para conectar mangueras irán en cajas de

albañilería de 8" x 8" (medidas interiores) elevados 0.20cm sobre el
nivel del jardín, salvo indicación contraria en planos.

El Supervisor verificará que se cumpla con todos los pasos que se

especifican en esta partida en la parte de Procedimiento Constructivo.

Método de Medición:

Se valorizará por Punto (Pto), conforme a lo indicado en el presupuesto

base de la presente obra.

Forma de pago:

Esta partida será valorizada de acuerdo al precio unitario (Pto) indicado

en el presupuesto de la obra para el presente trabajo, entendiéndose
que dicho precio y pago constituirá la compensación completa por toda
mano de obra, equipo, herramientas y por imprevistos necesarios para
completar este ítem.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 202
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.06.15.02 REDES DE DISTRIBUCION DE AGUA

02.06.15.02.01 TUBERIA DE PVC C-10 ROSCADO D=3/4"

02.06.15.02.02 TUBERIA DE PVC C-10 ROSCADO D=1/2”

Descripción

La red de agua llevará tubería de PVC-P, del tipo roscado, clase 10

para una presión de trabajo de 150lbs/pulg2 en los tramos que
indican los planos sanitarios.

Calidad de los materiales

La tubería de PVC-P del tipo roscado, clase 10 para una presión de

trabajo de 150lbs/pulg2, tendrá que ser preferentemente de
fabricación nacional y de reconocida calidad.

Método de Construcción:

La unión entre tubos será ejecutada utilizando como

impermeabilizante cinta teflón o pegamento especial de primera
calidad para tuberías PVC de unión roscada o embone
respectivamente, no admitiéndose el uso de pintura de ninguna
clase.

Las tuberías y accesorios de PVC para las instalaciones sanitarias de

abastecimiento de agua deberán cumplir las Normas Técnicas
Nacional vigente.

Las salidas quedaran enrasadas en el plomo bruto de la pared y

remataran en un niple ó unión roscada.

La red de agua estará prevista de las válvulas y accesorios que se

muestra en los planos respectivos y especialmente de uniones
Universales a fin de permitir su fácil remoción.

Los cambios de dirección se harán necesariamente con codos, no

permitiéndose por ningún motivo tubos doblados a la fuerza,
asimismo los cambios de diámetro se harán con reducciones.

Los accesorios para las redes exteriores e interiores serán de PVC

tipo roscado Clase 10 con uniones roscadas, debiendo cumplir con la

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 203
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Norma Técnica Nacional vigente.

Las tuberías de agua deberán estar colocadas lo más lejos posible

de las de desagüe, siendo las distancias libres mínimas (Reglamento
Nacional de Edificaciones).

Instalación:

La Red interior de agua potable se instalará siguiendo las

indicaciones de los planos de detalle que se acompaña.

Además, incluye el resane de las paredes si la instalación se hace

después del acabado de los muros.

Los ramales en los baños y demás servicios irán empotrados en los

muros y los pisos.

En el primer caso la tubería deberá instalarse dentro de una canaleta

practicada en el muro en bruto, cuya profundidad deberá ser la
estrictamente necesaria para que el tubo quede cubierto por el
acabado.

En el segundo caso la tubería irá dentro del falso piso.

En ambos casos la tubería irá pintada con una mano de pintura

anticorrosiva, si la tubería estuviera en contacto con el suelo deberá
ser forrada con dos capas de yute alquitranado para proteger los
tubos de Fº Gº, pero si la tubería es de PVC, no será necesario este
requerimiento.

Los cambios de dirección se harán necesariamente con codos y los

cambios de diámetro con reducciones. Las tuberías que atraviesan
juntas deberán estar provistas en los lugares de paso de conexiones
flexibles ó uniones de expansión.

Sistema de control

El Supervisor tendrá que obligar a realizar las pruebas necesarias

(explicadas anteriormente en la Partida en Generalidades en las
letras I y J) para verificar si se produce alguna fuga de agua, si sale
satisfactoria la prueba se continua con los trabajos.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 204
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

También se chequeará que se realice la desinfección en las tuberías

de agua, explicada anteriormente en las Generalidades en la letra K.

Método de Medición:

Se valorizará por Metro Lineal (M), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de Pago:

Esta partida será valorizada de acuerdo al precio unitario indicado en

el presupuesto de la obra para el presente trabajo, entendiéndose
que dicho precio y pago constituirá la compensación completa por
toda mano de obra, equipo, herramientas y por imprevistos
necesarios para completar este ítem

02.06.15.03 ACCESORIOS DE RED DE AGUA

02.06.15.03.01 CODO PVC SAP 90° x Ø1/2"

02.06.15.03.02 TEE PVC SAP 90°x Ø3/4"

02.06.15.03.03 TEE PVC SAP 90° x Ø1/2

02.06.15.03.04 REDUCCION PVC SAP 1.1/2" A 1"

02.06.15.03.05 REDUCCION PVC SAP 1” A ¾”

02.06.15.03.06 REDUCCION PVC SAP ¾” A ½”

02.06.15.03.07 UNIONES UNIVERSALES 1/2"

Descripción

La red de agua llevará accesorios de PVC, del tipo roscado, clase 10

para una presión de trabajo de 150lbs/pulg2 en los tramos que
indican los planos sanitarios.

Calidad de los materiales

Los accesorios de PVC del tipo roscado, clase 10 para una presión
de trabajo de 150lbs/pulg2, tendrán que ser preferentemente de
fabricación nacional y de reconocida calidad.

Método de Construcción:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 205
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

La unión entre tubos y los accesorios será ejecutada utilizando como

impermeabilizante cinta teflón o pegamento especial de primera
calidad para tuberías PVC de unión roscada, no admitiéndose el uso
de pintura de ninguna clase.

Los accesorios de PVC para las instalaciones sanitarias de

abastecimiento de agua deberán cumplir las Normas Técnicas
Nacional vigente.

Las salidas quedaran enrasadas en el plomo bruto de la pared y

remataran en un niple ó unión roscada.

El Supervisor tendrá que obligar a realizar las pruebas necesarias

para verificar si se produce alguna fuga de agua, si sale satisfactoria
la prueba se continua con los trabajos.

También se chequeará que se realice la desinfección en las tuberías

de agua.

Método de Medición:

Se valorizará por Pieza (Pza), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago:

Esta partida será valorizada de acuerdo al precio unitario (Pza)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.15.04 VALVULAS DE RED DE AGUA

02.06.15.04.01 VALVULA DE PASO ½”

Descripción

Serán del tipo liviana (de un cuarto de vuelta), con vástago y aro
uniones roscadas, de 150lbs por pulgada cuadrada de presión de
trabajo, con marca de fábrica y presión estampadas en bajo o alto
relieve en el cuerpo de la válvula.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 206
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Calidad de los materiales

Las válvulas deben ser de reconocida calidad y fabricadas de

acuerdo a las Normas Técnicas vigentes.

Método de Ejecución:

En general, las válvulas esféricas se instalarán en la entrada de

todos los baños, servicios generales; en todos los lugares de acuerdo
con los planos.

Las válvulas esféricas de entrada a los baños serán instaladas en

cajas de nicho (cuyas dimensiones están especificadas en los
planos) de mayólica empotradas en los muros y entre dos (2)
uniones universales.

El Supervisor verificará que se cumpla con todos los pasos que se

especifican en esta partida en la parte de Procedimiento
Constructivo.

Método de Medición:

Se valorizará por Pieza (Pza), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago:

Esta partida será valorizada de acuerdo al precio unitario (Pza)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.16 DESAGÜE Y VENTILACION

02.06.16.01 SALIDAS DE DESAGUE

02.06.16.01.01 SALIDA DE DESAGUE PVC SAP 2"

02.06.16.01.02 SALIDA DE DESAGUE PVC SAP 4"

Descripción
Se instalarán todas las salidas de desagüe indicadas en el plano,

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 207
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

debiendo rematar las mismas en una unión o cabeza enrasada con el

plomo bruto, de la pared o piso. Comprende el suministro y
colocación de aditamentos o elementos de todo tipo, no calificados
como accesorios y para usos específicos, esta partida comprende los
accesorios para realizar la evacuación del agua en un ambiente.

Calidad de los materiales

Los materiales especificados en el Procedimiento Constructivo de
esta partida tendrán que ser de la mejor calidad y no presentar
ningún tipo de falla. En esta partida se incluyen los materiales
(tuberías, codo, tee, sumidero de bronce y aditamentos de unión),
además de los materiales esta partida contiene mano de obra y
herramientas.

Método de Ejecución:

Las posiciones de las salidas de desagüe para los diversos aparatos

será la siguiente:
----------------------------------------------------------------------------------
Lavatorios : 50 cm., sobre N.P.T.
Lavaderos : Según plano.

---------------------------------------------------------------------------------
Los sumideros se instalan por lo general en ambientes donde es
necesario evacuar agua cuando se realiza el aseo respectivo o para
casos de evacuación por desperfecto de algún aparato sanitario que
produce goteo de agua.

Desde el punto donde se instalará los sumideros (duchas, patios etc),

se colocará el accesorio “trampa p” la que va unida al sumidero de
bronce y a la tubería de recolección que conducirá los desagües, los
accesorios serán unidos con pegamento especial.

Todas las salidas de desagüe y ventilación y todos los puntos de la

red de desagüe PVC que estén abiertos serán taponados
provisionalmente con tapones de madera de forma tronco cónico.
Estos tapones se instalarán inmediatamente después de terminadas
las salidas y permanecerán colocados hasta el momento de
instalarse los aparatos sanitarios.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 208
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El Supervisor verificará que se cumpla con todos los pasos que se

especifican en esta partida en la parte de Procedimiento
Constructivo.

Método de Medición:
Se valorizará por Punto (Pto), conforme a lo indicado en el
presupuesto base de la presente obra.

Forma de pago:
Esta partida será valorizada de acuerdo al precio unitario (Pto)
indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.16.02 REDES COLECTORAS INTERIORES DE DESAGUE

02.06.16.02.01 TUBERIA DE DESAGUE PVC SAP Ø4

02.06.16.02.02 TUBERIA DE DESAGUE PVC SAP Ø2"

02.06.16.02.03 TUBERIA DE VENTILACION PVC SAP Ø2"

Descripción
Las tuberías de PVC – SAP, irán colocadas donde indica los planos,
cumpliendo con el proceso que se explicará en el Procedimiento
Constructivo.

Calidad de los materiales

La tubería será de PVC SAP de media presión 10Lb/Pulg2, los tubos
que se encuentran defectuosos en obra serán rechazados, el
rechazo sólo recaerá sobre cada unidad.

Método de Ejecución:
En la instalación de tuberías de plástico P.V.C. bajo tierra deberá
tenerse especial cuidado del apoyo de la tubería sobre terreno firme
y en su relleno compactado por capas, regado de modo que se
asegure la estabilidad de la superficie y la indeformabilidad del tubo
por el efecto del relleno.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 209
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Las tuberías y conexiones para desagüe de PVC (Poli Cloruro de

Vinilo) no plastificado (PVC –V), en el Standard Americano Pesado
(SAP), deberán cumplir con la norma técnica peruana (NTP) vigente.

El Supervisor verificará que se cumpla con todos los pasos que se

especifican en esta partida en la parte de Procedimiento
Constructivo.

Método de Medición:

Se valorizará por Metro Lineal (M), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago

Esta partida será valorizada de acuerdo al precio unitario (M)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.16.03 ACCESORIOS DE REDES COLECTORAS DESAGÜE

02.06.16.03.01 YEE PVC SAL Ø4"x2"

02.06.16.03.02 DOBLE YEE PVC SAL Ø4"X2"

02.06.16.03.03 CODO PVC SAL 90° x Ø2"

02.06.16.03.04 CODO PVC SAL 45° x Ø4"

02.06.16.03.05 CODO PVC SAL 45° x Ø2"

02.06.16.03.06 CODO CON VENTILACION PVC SAL 90° x Ø4"

02.06.16.03.07 TEE SANITARIA PVC SAL Ø2

Descripción

Los accesorios de PVC –SAL, irán colocadas donde indica los

planos, cumpliendo con el proceso que se explicará en el
Procedimiento Constructivo.

Calidad de los materiales

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 210
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Los accesorios que se encuentran defectuosos en obra serán

rechazados, el rechazo sólo recaerá sobre cada unidad.

Método de Ejecución:

En la instalación bajo tierra deberá tenerse especial cuidado del

apoyo de la tubería sobre terreno firme y en su relleno compactado
por capas, regado de modo que se asegure la estabilidad de la
superficie y la indeformabilidad del tubo por el efecto del relleno.

Las tuberías y conexiones para desagüe de PVC (Poli Cloruro de

Vinilo) no plastificado (PVC –V), en el Standard Americano Liviano
(SAL), deberán cumplir con la norma técnica peruana (NTP) vigente.

El Supervisor tendrá que obligar a realizar las pruebas necesarias

para verificar si se produce alguna fuga de agua, si sale satisfactoria
la prueba se continua con los trabajos.

También se chequeará que se realice la desinfección en las tuberías

de agua.

Método de Medición:

Se valorizará por Pieza (Pza), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago:

Esta partida será valorizada de acuerdo al precio unitario (Pza)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.06.17 INSTALACIONES ESPECIALES

02.06.17.01 TRAMPA P PVC SAL Ø2

Descripción

La red de agua llevará accesorios de PVC, del tipo roscado, clase 10

para una presión de trabajo de 150lbs/pulg2 en los tramos que indican
los planos sanitarios.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 211
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Calidad de los materiales

Los accesorios de PVC del tipo roscado, clase 10 para una presión de
trabajo de 150lbs/pulg2, tendrán que ser preferentemente de fabricación
nacional y de reconocida calidad.

Método de Ejecución:

La unión entre tubos y los accesorios será ejecutada utilizando como

impermeabilizante cinta teflón o pegamento especial de primera calidad
para tuberías PVC de unión roscada, no admitiéndose el uso de pintura
de ninguna clase.

Los accesorios de PVC para las instalaciones sanitarias de

abastecimiento de agua deberán cumplir las Normas Técnicas Nacional
vigente.

Las salidas quedaran enrasadas en el plomo bruto de la pared y

remataran en un niple ó unión roscada.

El Supervisor tendrá que obligar a realizar las pruebas necesarias

(explicadas anteriormente en la Partida en Generalidades en las letras I
y J) para verificar si se produce alguna fuga de agua, si sale
satisfactoria la prueba se continua con los trabajos.

También se chequeará que se realice la desinfección en las tuberías de

agua, explicada anteriormente en Generalidades en la letra K.

Método de Medición:

Se valorizará por Pieza (Pza), conforme a lo indicado en el presupuesto

base de la presente obra.

Forma de pago:

Esta partida será valorizada de acuerdo al precio unitario (Pza) indicado

en el presupuesto de la obra para el presente trabajo, entendiéndose
que dicho precio y pago constituirá la compensación completa por toda
mano de obra, equipo, herramientas y por imprevistos necesarios para
completar este ítem.

02.06.17.02 SUMIDERO DE BRONCE ROSCADO DE 2"

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 212
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.06.17.03 REGISTRO ROSCADO DE BRONCE 4”

02.06.17.04 REJILLA DE BRONCE PARA DUCHA DE 2"

Descripción

La red de agua llevará también accesorios de bronce, del tipo roscado,

en los tramos que indican los planos sanitarios.

Calidad de los materiales

Los accesorios de Bronce del tipo roscado, tendrán que ser

preferentemente de fabricación nacional y de reconocida calidad.

Método de Ejecución:

La unión entre tubos y los accesorios será ejecutada utilizando como

impermeabilizante cinta teflón o pegamento especial de primera calidad
para tuberías PVC de unión roscada, no admitiéndose el uso de pintura
de ninguna clase.

Los accesorios de bronce para las instalaciones sanitarias de

abastecimiento de agua deberán cumplir las Normas Técnicas Nacional
vigente.

Las salidas quedaran enrasadas en el plomo bruto de la pared y

remataran en un niple ó unión roscada.

Método de Medición:

Se valorizará por Pieza (Pza), conforme a lo indicado en el presupuesto

base de la presente obra.

Forma de pago

Esta partida será valorizada de acuerdo al precio unitario (Pza) indicado

en el presupuesto de la obra para el presente trabajo, entendiéndose
que dicho precio y pago constituirá la compensación completa por toda
mano de obra, equipo, herramientas y por imprevistos necesarios para
completar este ítem.

02.07 TENDAL
02.07.01 MOVIMIENTO DE TIERRAS

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 213
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.07.01.01 EXCAVACIONES
02.07.01.01.01 EXCAVACION MANUAL PARA ESTRUCTURAS

Descripción:
Se refieren a todos los trabajos de excavación que se realizarán para los
elementos como cuneta perimetral y columneta de bajada.

Método de Ejecución:
Las excavaciones se harán de acuerdo con las dimensiones exactas
formuladas en los planos de cimentaciones, evitando en lo posible el
uso de encofrado, dependiendo en principio de la clase de terreno
donde tenga que trabajarse. En caso de que para conformar la
plataforma del NPT. Se tenga que rebajar el terreno la profundidad de
la fundación se medirá a partir del terreno natural (TN.). Cuando se
presenten terrenos sueltos y sea difícil de mantener la verticalidad de
las paredes de las zanjas; se efectuará el tablestacado o entibado
según sea el caso y a indicación del Supervisor.

Método de Medición:
El método de medición es en metros cúbicos (m3); se medirá el
volumen geométrico de excavación ejecutada del material en sitio,
antes de excavar.

Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
monto establecido y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.07.02 OBRAS DE CONCRETO SIMPLE

02.07.02.01 BASES DE CONCRETO
02.07.02.01.01 CONCRETO f'c=140kg/cm2-P/DADOS
Descripción:
La partida contempla el suministro y colocación de concreto para
dados.

Método de Ejecución:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 214
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Los dados se construirán con concreto simple vibrado y una vez

terminada, presentará una superficie de acuerdo a los planos,
obteniendo una resistencia a la compresión a los 28 días de f´c = 140
Kg/cm2 para cunetas.

Método de Medición:
Se medirá por metro cubico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.07.02.01.02 ENCOFRADO Y DESENCOFRADO P/DADOS

Descripción:
Los encofrados deberán ser adecuadamente fuertes, rígidos y
durables para soportar todos los esfuerzos provenientes del peso del
concreto vaciado y su compactación sin sufrir deformaciones,
deflexiones o daños que pudieran afectar la calidad del concreto.
Estos encofrados darán un acabado caravista. El diseño de los
encofrados, así como su construcción, será de total responsabilidad
del núcleo ejecutor. El supervisor de la obra deberá aprobar los
encofrados construidos antes del vaciado del concreto.

Método de Medición:
Se medirá por metro cuadrado (m2).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 215
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.07.03 ESTRUCTURA DE MADERA

02.07.03.01 COLUMNAS-VIGAS
02.07.03.01.01 PARANTES Y TRAVESAÑO DE MADERA TURPAY O NOGAL 4"x4"

Descripción:
Se refiere a la colocación de parantes y travesaño de madera turpay o
nogal 4"x4" para el tendal para ropa el que se ubicará de acuerdo a lo
especificados en los planos de arquitectura distribución.

Método de Ejecución:

Los parantes y los travesaños serán de madera de turpay o nogal de

4” x4” para el tendal así mismo se utilizará alambre de acero
inoxidable N° 10 en la parte superior como indican los planos.

Todos los elementos se ceñirán exactamente a los cortes, detalles y

medidas especificadas en los planos de carpintería de madera.

El Ingeniero Inspector y el constructor deben tener absoluto

conocimiento de los trabajos en todo su proceso, elegir la calidad de la
madera, los detalles, el transporte y la colocación.

Método de Medición:
La unidad de medida es la unidad (Und.)

Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
monto establecido y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.08 DADOS DE CONCRETO PARA POSTE FOTOVOLTAICO

02.08.01 MOVIMIENTO DE TIERRAS
02.08.01.01 EXCAVACIONES
02.08.01.01.01 EXCAVACION MANUAL PARA ESTRUCTURAS

Ídem 02.01.01.01.01

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 216
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.08.01.02 ELIMINACION DE MATERIAL EXCEDENTE

Ídem 02.01.01.05.01

02.08.02 OBRAS DE CONCRETO SIMPLE

02.08.02.01 BASES DE CONCRETO
02.08.02.01.01 CONCRETO F´C= 140 KG/CM2 P/DADOS

Ídem 02.02.02.01

02.08.02.01.02 ENCOFRADO Y DESENCOFRADO P/DADOS

Ídem 02.02.02.02

02.09 CUNETA PERIMETRAL Y COLUMNETA DE BAJADA

02.09.01 MOVIMIENTO DE TIERRAS
02.09.01.01 EXCAVACIONES
02.09.01.01.01 EXCAVACION MANUAL PARA CUNETA PERIMETRAL

Descripción:
Se refieren a todos los trabajos de excavación que se realizarán para los
elementos como cuneta perimetral y columneta de bajada.

Método de Ejecución:
Las excavaciones se harán de acuerdo con las dimensiones exactas
formuladas en los planos de cimentaciones, evitando en lo posible el
uso de encofrado, dependiendo en principio de la clase de terreno
donde tenga que trabajarse. En caso de que para conformar la
plataforma del NPT. Se tenga que rebajar el terreno la profundidad de
la fundación se medirá a partir del terreno natural (TN.). Cuando se
presenten terrenos sueltos y sea difícil de mantener la verticalidad de
las paredes de las zanjas; se efectuará el tablestacado o entibado
según sea el caso y a indicación del Supervisor.

Método de Medición:
El método de medición es en metros cúbicos (m3); se medirá el
volumen geométrico de excavación ejecutada del material en sitio,
antes de excavar.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 217
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
monto establecido y dicho precio constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida.

02.09.01.02 ELIMINACION DE MATERIAL EXCEDENTE

02.09.01.02.01 ELIMINACION DE MATERIAL EXCEDENTE

Descripción:
Se refiere a la eliminación de materiales provenientes de las
excavaciones, así como la eliminación de desperdicios y excedentes
de obra producidos durante la ejecución de la construcción, desde los
puntos de acopio de la obra, hasta los rellenos sanitarios autorizados
por el gobierno local.

Método de Ejecución:
Todo el material acumulado del acarreo interno, se eliminara de forma
manual.
Se tomará precauciones para la formación excesiva de polvo por
medio del riego permanente del material.
No se permitirá la acumulación del material en el terreno por más de
48 horas.

Método de Medición:
El método de medición es en metro cúbico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos
incluyendo mano de obra, materiales y equipo, y en general todo lo
necesario para completar la partida, previa aprobación de la
Supervisión.

02.09.02 OBRAS DE CONCRETO SIMPLE

02.09.02.01 CONCRETO f'c=175kg/cm2-P/CUNETAS

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 218
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Descripción:
La partida contempla el suministro y colocación de concreto para cunetas.

Método de Ejecución:
Las cunetas se construirán con concreto simple vibrado y una vez
terminada, presentará una superficie de acuerdo a los planos, obteniendo
una resistencia a la compresión a los 28 días de f´c = 175 Kg/cm2 para
cunetas.

Método de Medición:
Se medirá por metro cubico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, materiales y equipo, y en general todo lo necesario para
completar la partida, previa aprobación de la Supervisión.

02.09.02.02 ENCOFRADO Y DESENCOFRADO PARA CUNETAS

Descripción:
Los encofrados deberán ser adecuadamente fuertes, rígidos y durables
para soportar todos los esfuerzos provenientes del peso del concreto
vaciado y su compactación sin sufrir deformaciones, deflexiones o daños
que pudieran afectar la calidad del concreto. Estos encofrados darán un
acabado caravista. El diseño de los encofrados, así como su
construcción, será de total responsabilidad del núcleo ejecutor. El
supervisor de la obra deberá aprobar los encofrados construidos antes
del vaciado del concreto.

Método de Medición:
Se medirá por metro cuadrado (m2).

Forma de Pago:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 219
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

El pago de esta partida será de acuerdo a la unidad de medida y

constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, materiales y equipo, y en general todo lo necesario para
completar la partida, previa aprobación de la Supervisión.

02.09.02.03 JUNTA ASFALTICA DE DILATACION Y CONTRACCION ½”

P/VEREDAS
Descripción:
Es un sellante asfáltico de aplicación en caliente, para sellar juntas de
dilatación y contracción. Está compuesto por una mezcla de asfalto RC-
250 con arena fina.
La arena deberá cumplir las especificaciones indicada en el Cuadro
siguiente.

Especificaciones Granulométricas para la Arena

PORCENTAJE QUE PASA
TAMIZ POBREMENTE ARENAS
BIEN GRADADA
GRADADA LIMOSAS
1/2" 100 100 100
N° 4 75- 100 75 - 100 75 - 100
N° 50 -- 15 - 30 --
N° 100 -- -- 15 - 65
N° 200 0.00 - 12 5 - 12 12 - 20
Eq. Arena % 30 min 30 min 30 min
Índice de
N.P. N.P. N.P.
Plasticidad

Método de Ejecución:
Es necesario que la junta o se encuentre totalmente limpia, exenta de
polvo, humedad u otro material. En juntas nuevas se deberá remover
todo el obrante de mortero. En juntas o grietas antiguas se deberá retirar
todo resto de material previamente colocado.

Método de Medición:
Esta partida se medirá por metro lineal (m) de junta construida y
aprobada por el Supervisor.

Forma de Pago:

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 220
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Esta partida, medida en la forma descrita anteriormente se pagará al

precio establecido de la partida ejecutada. Este precio y pago constituye
compensación total por todo material, equipos, herramientas e
imprevistos necesarios para culminar la partida a entera satisfacción del
Supervisor.

02.09.03 OBRAS DE CONCRETO ARMADO

02.09.03.01 CONCRETO f'c=175kg/cm2-P/CUNETAS DE BAJADA
Descripción:
La partida contempla el suministro y colocación de concreto para
columnetas de bajada pluvial.

Método de Ejecución:
Las columnetas se construirán con concreto armado vibrado y una vez
terminada, presentará una superficie uniforme, nivelada, y ligeramente
rugosa, obteniendo una resistencia a la compresión a los 28 días de f´c =
175 Kg/cm2.

Método de Medición:
Se medirá por metro cubico (m3).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, materiales y equipo, y en general todo lo necesario para
completar la partida, previa aprobación de la Supervisión.

02.09.02.02 ENCOFRADO Y DESENCOFRADO PARA COLUMNETAS DE BAJADA

Descripción:
Los encofrados deberán ser adecuadamente fuertes, rígidos y durables
para soportar todos los esfuerzos provenientes del peso del concreto
vaciado y su compactación sin sufrir deformaciones, deflexiones o daños
que pudieran afectar la calidad del concreto. Estos encofrados darán un
acabado caravista. El diseño de los encofrados, así como su
construcción, será de total responsabilidad del núcleo ejecutor. El

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 221
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

supervisor de la obra deberá aprobar los encofrados construidos antes

del vaciado del concreto.

Método de Medición:
Se medirá por metro cuadrado (m2).

Forma de Pago:
El pago de esta partida será de acuerdo a la unidad de medida y
constituirá compensación completa por los trabajos descritos incluyendo
mano de obra, materiales y equipo, y en general todo lo necesario para
completar la partida, previa aprobación de la Supervisión.

02.09.03.03 ACERO CORRUGADO F’Y= 4,200 KG/CM2 GRADO 60

Descripción:
Consiste en el suministro, habilitado y colocación de varillas corrugadas de
acero F´y=4,200 kg/cm2., de dimensiones y recubrimiento señalados en los
planos del Expediente Técnico

Método de Ejecución:
El habilitado y colocación del acero para zapatas, se realiza verificando la
ubicación, dimensiones, anclajes, recubrimientos y traslapes especificados
y detallados en los planos del proyecto, los elementos de acero se unirán
con alambre N°. 16 de tal manera que queden fijos durante el vaciado de
concreto. Estas labores deberán realizarse bajo el control del Residente y
con autorización del Supervisor debiendo éste aprobar los trabajos
realizados.
Método de Medición:
Se medirá en Kilogramos (Kg.)

Forma de Pago:
La forma de pago será de acuerdo a lo correctamente ejecutado y precio
establecido, el cual contempla todos los costos de mano de obra,
materiales, herramientas, transporte, y demás insumos e imprevistos
necesarios para la ejecución de la partida. La verificación y aprobación la
realizará el Supervisor.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 222
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

02.09.04 REVOQUES Y REVESTIMIENTO

02.09.04.01 TARRAJEO COLUMNAS MEZ. C:A 1:5 E=1.0 CM

Descripción:

Comprende aquellos revoques constituidos por una sola capa de mortero,

pero aplicada en dos etapas.

En la primera llamada “pañeteo” se proyecta simplemente el mortero sobre

el paramento, ejecutando previamente las cintas o maestras encima de las
cuales se corre una regla, luego cuando el pañeteo ha endurecido se aplica
la segunda capa para obtener una superficie plana y acabada. Se dejará la
superficie lista para aplicar la pintura.

Los encuentros de muros, deben ser en ángulo perfectamente perfilados;

las aristas de los derrames expuestos a impactos serán convenientemente
boleados; los encuentros de muros con el cielo raso terminarán en ángulo
recto, salvo que en planos se indique lo contrario.

Materiales

Serán los mismos materiales señalados para el tarrajeo primario (cemento:

arena, en proporción 1:5).

En los revoques ha de cuidarse mucho la calidad de la arena, que no debe

ser arcillosa. Será arena lavada, limpia y bien graduada, clasificada
uniformemente desde fina hasta gruesa, libre de materias orgánicas y
salitrosas.

Cuando esté seca toda la arena pasará por la criba N° 8 No más del 20%
pasará por la criba N° 50 y no más del 5% pasará por la criba N° 100.

Es de referirse que los agregados finos serán de arena de río o de piedra

molida, marmolina, cuarzo o de materiales silíceos. Los agregados deben
ser limpios, libres de sales, residuos vegetales u otras medidas
perjudiciales.

Método de Ejecución

Preparación del Sitio

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 223
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Comprende la preparación de la superficie donde se va a aplicar el revoque.

El revoque que se aplique directamente al concreto no será ejecutado hasta

que la superficie de concreto haya sido debidamente limpiada y lograda la
suficiente aspereza como para obtener la debida ligazón.

Se rascará, limpiará y humedecerá muy bien previamente las superficies

donde se vaya a aplicar inmediatamente el revoque.

Estarán muy bien aplomadas y tendrán el espesor exacto del revoque

(tarrajeo). Estas cintas serán espaciadas cada metro o metro y medio
partiendo en cada paramento lo más cerca posible de la esquina.

Luego de terminado el revoque se sacará, rellenando el espacio que

ocupaban con una buena mezcla, con mayor cantidad de cemento en el
mortero, que la usada en el propio revoque.

Constantemente se controlará el perfecto plomo de las cintas empleando la

plomada de albañil. Reglas bien perfiladas se correrán por las cintas que
harán las veces de guías, para lograr una superficie pareja en el revoque,
completamente plana.

Normas y Procedimientos que Regirán la Ejecución de Revoques

No se admitirá ondulaciones ni vacíos; los ángulos o aristas de muros,

vigas, columnas, derrames, etc., serán perfectamente definidos y sus
intersecciones en ángulo recto o según lo indiquen los planos.

Se extenderá el mortero igualándolo con la regla, entre las cintas de mezcla

pobre y antes de su endurecimiento; después de reposar 30 minutos, se
hará el enlucido, pasando de nuevo y cuidadosamente la paleta de madera
o plancha de metal.

Espesor de enlucido:

a) Sobre muros de ladrillo: máximo 1 cm.

b) Sobre concreto: máximo 1 cm.

En los ambientes en que vayan zócalos y contrazócalos, el revoque del

paramento de la pared se hará de corrido hasta 3cm. por debajo del nivel

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 224
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

superior del zócalo o contrazócalo.

La mezcla será de composición 1:5.

Método de Medición
Se medirá en metro cuadrado (m2), será según lo avanzado en obra, y se
medirá el largo por la altura lo cual deberá ser refrendado por el
Supervisor.

Forma de Pago:

Se pagará por metro cuadrado ejecutado, pagado al precio unitario del

Contrato.
El precio unitario incluye el material, herramientas, equipo, mano de obra
y cualquier imprevisto necesario para una buena ejecución del trabajo,
previa aprobación del Supervisor.

02.09.05 PINTURA
02.09.05.01 PINTURA ESMALTE SINTETICO - 2 MANOS EN COLUMNAS DE
BAJADA Y TUBERIA PLUVIAL COLOR BLANCO HUMO

Descripción
Se aplicará en las columnas de bajada pluvial de acuerdo a lo indicado en
los planos respectivos.

Esmalte.

Son pinturas en las cuales el vehículo no volátil, está constituido por una
mezcla de aceites secantes (crudos, tratados o sintéticos) y de resinas
naturales o artificiales, óleo soluble o constituyendo un sistema
homogéneo. Esta pintura puede ser brillante o mate, según la proporción
de pigmentos y su fabricación. Se utilizará preparado de fábrica, de
marca o fabricantes conocidos y de calidad comprobada.

Color:

La selección de colores será hecha por los arquitectos y las muestras se

realizarán en los lugares mismos donde se va a pintar, y en forma tal que
se puedan ver con la luz natural del ambiente.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 225
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Aceptación:

Se rechazará el esmalte que no cumpla las características y calidad

establecidas.

Preparación de las superficies.

Las piezas de carpintería de fierro deberán ser revisadas para detectar

puntos o cordones de soldadura, los que serán eliminados por medio de
lima o esmeril, igualmente se quitará el óxido y se limpiaran
cuidadosamente antes de recibir la pintura anticorrosiva de taller.

Antes de efectuar la pintura definitiva se quitará el polvo y eliminaran las

salpicaduras de cemento o yeso, las manchas de grasa o de otras
sustancias extrañas y se aplicará una nueva mano de anticorrosivo.

Método de Ejecución:
La pintura a usarse será extraída de sus envases originales y se
empleará sin adulteración alguna, procediendo en todo momento de
acuerdo al as especificaciones proporcionadas por los fabricantes. La
pintura se aplicará en capas sucesivas a medida que se vayan secando
las anteriores. Se dará un mínimo de 2 manos.

 Método de Medición:
La Unidad de medición es por metro cuadrado (m2), de acuerdo a lo
indicado en la partida de pintura. Ejecutado y aceptado por el supervisor
de la obra.

Forma de pago:
La cantidad determinada según el método de medición, será cuantificada
al precio unitario del presupuesto y constituirá compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para
completar la partida y deberá tener la aprobación del Ing. Supervisor.

02.09.06 OTROS
02.09.06.01 REJILLAS
02.09.06.01.01 REJILLA TIPO PARRILLA DE PVC PESADO PARA CUNETAS
Descripción

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 226
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

Esta partida está referida a la colocación de elementos metálicos

compuestos por perfiles longitudinal para la protección de las cunetas.

Los materiales, diseño, espaciamiento, acabado y protección se

detallan en los planos de sanitarias.

Método de Medición:

El método de medición es por metro lineal (m) el cómputo se efectuará

lo ejecutado y aceptado por el supervisor de la obra.

Forma de pago:

La cantidad determinada según el método de medición, será

valorizada al precio unitario del presupuesto, y dicho valorización
constituirá compensación total por el costo de material, equipo, mano
de obra e imprevistos necesarios para completar la partida.

02.09.06.02 ACCESORIOS SANITARIOS DE COLUMNETAS DE BAJADA

02.09.06.02.01 TUBERIA DE DESAGUE PVC SAL Ø 4 C-5
Descripción
Las tuberías de PVC – SAP, irán colocadas donde indica los planos,
cumpliendo con el proceso que se explicará en el Procedimiento
Constructivo.

Calidad de los materiales

La tubería será de PVC SAP de media presión 10Lb/Pulg2, los tubos
que se encuentran defectuosos en obra serán rechazados, el
rechazo sólo recaerá sobre cada unidad.

Método de Ejecución:
En la instalación de tuberías de plástico P.V.C. bajo tierra deberá
tenerse especial cuidado del apoyo de la tubería sobre terreno firme
y en su relleno compactado por capas, regado de modo que se
asegure la estabilidad de la superficie y la indeformabilidad del tubo
por el efecto del relleno.

Las tuberías y conexiones para desagüe de PVC (Poli Cloruro de

Vinilo) no plastificado (PVC –V), en el Standard Americano Pesado
(SAP), deberán cumplir con la norma técnica peruana (NTP) vigente.

El Supervisor verificará que se cumpla con todos los pasos que se

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 227
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

especifican en esta partida en la parte de Procedimiento

Constructivo.

Método de Medición:

Se valorizará por Metro Lineal (M), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago

Esta partida será valorizada de acuerdo al precio unitario (M)

indicado en el presupuesto de la obra para el presente trabajo,
entendiéndose que dicho precio y pago constituirá la compensación
completa por toda mano de obra, equipo, herramientas y por
imprevistos necesarios para completar este ítem.

02.09.06.02.02 CODO PVC SAP 90° X Ø4”

Descripción

Los accesorios de PVC –SAL, irán colocadas donde indica los

planos, cumpliendo con el proceso que se explicará en el
Procedimiento Constructivo.

Calidad de los materiales

Los accesorios que se encuentran defectuosos en obra serán

rechazados, el rechazo sólo recaerá sobre cada unidad.

Método de Ejecución:

En la instalación bajo tierra deberá tenerse especial cuidado del

apoyo de la tubería sobre terreno firme y en su relleno compactado
por capas, regado de modo que se asegure la estabilidad de la
superficie y la indeformabilidad del tubo por el efecto del relleno.

Las tuberías y conexiones para desagüe de PVC (Poli Cloruro de

Vinilo) no plastificado (PVC –V), en el Standard Americano Liviano
(SAL), deberán cumplir con la norma técnica peruana (NTP) vigente.

El Supervisor tendrá que obligar a realizar las pruebas necesarias

para verificar si se produce alguna fuga de agua, si sale satisfactoria
la prueba se continua con los trabajos.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 228
Expediente Técnico del proyecto: “CREACION DEL CENTRO DE SERVICIOS - TAMBO EN EL CENTRO POBLADO
DE CAMISEA, DISTRITO ECHARATE, PROVINCIA LA CONVENCION, DEPARTAMENTO CUSCO”

También se chequeará que se realice la desinfección en las tuberías

de agua.

Método de Medición:

La unidad de medida es la unidad (und), conforme a lo indicado en el

presupuesto base de la presente obra.

Forma de pago:

Esta partida será valorizada de acuerdo al precio indicado (und) en el

presupuesto de la obra para el presente trabajo, entendiéndose que
dicho precio y pago constituirá la compensación completa por toda
mano de obra, equipo, herramientas y por imprevistos necesarios
para completar este ítem.

MINISTERIO DE VIVIENDA, CONSTRUCCION Y SANEAMIENTO Especificaciones Técnicas Estructuras

PROGRAMA NACIONAL TAMBOS 229
