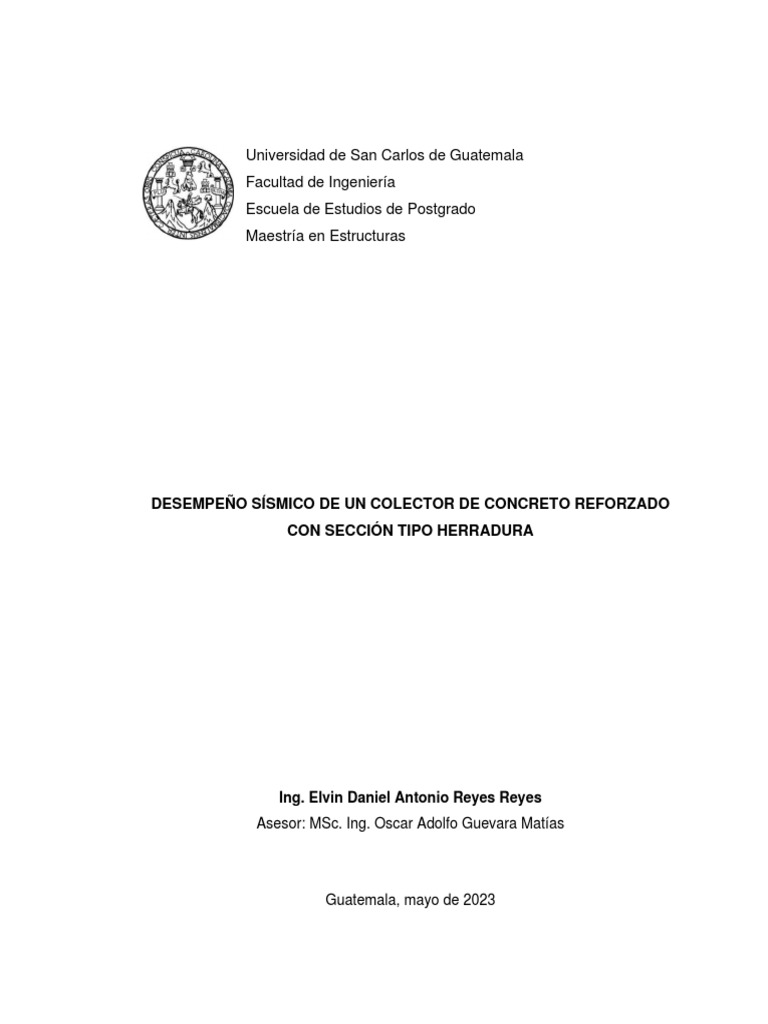

Universidad de San Carlos de Guatemala

Facultad de Ingeniería
Escuela de Estudios de Postgrado
Maestría en Estructuras

DESEMPEÑO SÍSMICO DE UN COLECTOR DE CONCRETO REFORZADO

CON SECCIÓN TIPO HERRADURA

Ing. Elvin Daniel Antonio Reyes Reyes

Asesor: MSc. Ing. Oscar Adolfo Guevara Matías

Guatemala, mayo de 2023

 ÍNDICE
ÍNDICE DE TABLAS ................................................................................. II

1. INTRODUCCIÓN ............................................................................. 2

2. ANTECEDENTES ............................................................................ 4

3. PLANTEMIENTO DEL PROBLEMA ................................................ 8

4. JUSTIFICACIÓN ............................................................................ 10

5. OBJETIVOS ................................................................................... 12

5.1 GENERAL .................................................................................. 12

5.2 ESPECÍFICOS ........................................................................... 12

6. ALCANCES.................................................................................... 14

7. MARCO TEóRICO ......................................................................... 16

8. HIPÓTESIS .................................................................................... 22

8.1 DEFINICIÓN CONCEPTUAL ..................................................... 22

8.2 DEFINICIÓN OPERACIONAL .................................................... 22

9. PROPUESTA DE INDICE DEL ...................................................... 24

CONTENIDO DEL INFORME FINAL ...................................................... 24

10. METODOLOGÍA ............................................................................ 28

11. TÉCNICAS Y ANÁLISIS DE LA INFORMACIÓN ........................... 30

12. CRONOGRAMA ............................................................................ 32

13. FACTIBILIDAD DEL ESTUDIO ...................................................... 34

14. REFERENCIAS ............................................................................. 38

15. ANEXOS ........................................................................................ 39

16. APENDICES .................................................................................. 39

I
 ÍNDICE DE TABLAS

Tabla 1 ...................................................... Error! Bookmark not defined.

Tabla 2 ...................................................... Error! Bookmark not defined.

INDICE DE FIGURAS

FIGURA 1 ZONAS SÍSMICAS .................. Error! Bookmark not defined.

II
III
1
 1. INTRODUCCIÓN

El proyecto de investigación que se presenta, contiene las componentes

que permitirán indagar acerca de los procesos erosivos que están afectando el
suelo del área de XXX. Como es sabido la erosión, es un proceso de deterioro
del suelo en el que este experimenta la fragmentación de sus partículas, las
cuales son transportadas y sedimentadas lejos de su lugar de origen. Este
comportamiento podrá ser responsable de la inestabilidad de del suelo, como de
la concentración de caudales superficiales, capaces de representar un riesgo
para obras de ingeniería y sus usuarios.

2
3
 2. ANTECEDENTES
Para el presente estudio es necesario conocer qué se ha investigado
previamente que los colectores funcionan como sistemas de agua pluvial o
combinado, son de secciones de gran diámetro, la mayoría se constituye de
concreto reforzado y son elementos subterráneos. Un ejemplo de la investigación
fúe Chavez (2021), quien realizó un análisis del riesgo sísmico que presenta una
red de alcantarillado, ubicado en el distrito de Breña de Lima Perú en donde
concluyó cual era la vulnerabilidad, peligrosidad y el riesgo que presenta dicha
red.

Como menciona Martínez (2011) que un colector “Transporta todas las

aguas servidas provenientes de las edificaciones hasta su dispositivo final, ya
sea hacia una planta de tratamiento, o a un cuerpo receptor. Generalmente son
secciones circulares, de diámetros determinados en el diseño, de PVC o
concreto” (p. 9). En el enunciado expone la funcionalidad que tiene los colectores
como servicio básico de sanidad.

En la “Guía de diseño y construcción de alcantarillados” (Mozo, 2021) hace

mención que los colectores funcionan como alcantarillado pluvial en el cual
recolecta y transporta agua proveniente de la lluvia y algunas veces la utilizan
como sistema combinado en donde mezcla el agua pluvial y sanitario. En esta
guía también establece parámetros de diseño para determinar el área de drenaje,
caudal de diseño, velocidades, pendientes y profundidad de la tubería.

En el trabajo de investigación Ortega (2004) menciona algunas amenazas

potenciales hacia el sistema de alcantarillados como son los sismos, crecidas,
derrumbes, conexiones ilícitas y vulnerabilidad del sistema. En el caso del
fenómeno natural como lo es el sismo, depende mucho en el área y ubicación
donde se encuentre la red de alcantarillado.

4
 El autor Ferre (s.f.) menciona “Consideraciones sísmicas para el diseño
de presas de tierra y procedimiento a seguir para evaluar el comportamiento de
las obras, después de las obras, después de ocurrir un sismo” en el cuál se hace
un análisis dinámico y consideraciones que se deben de basar en criterios y
experiencias dentro de la construcción y diseño.

Zambrano (2009) en su tesis menciona que la prevención permite estimar

algún grado de daño que pueda sufrir las estructuras de sistemas de agua potable
y alcantarillado. Este tipo de elementos se deben de reforzar y evitar algunos
daños que se puedan producir a futuro, y de esta manera concluir con algunas
medidas de mitigación a manera que disminuya la vulnerabilidad y el riesgo.

En su investigación Salvador (2020) hace referencia al análisis dinámico

para túneles en el cual se calcula mediante modelos matemáticos. Estos son
modelos dinámicos de estructuras complejas por la interacción que surge del
suelo-estructura, a causa de las vibraciones provocadas por el suelo. También
menciona que las obras subterráneas a la hora de un sismo son menos dañadas
que las estructuras en la superficie.

El trabajo de Cayambe (2015) hace un análisis de un colector sanitario

para determinar cuál es el estado actual después de varios años al concluir su
vida útil, esto debido a que puede sufrir algún colapso. Dentro de su evaluación
observó que este colector se deterioró debido a la acción de los agentes físicos
y químicos que presentan las aguas provenientes del residuo, y de esta manera
propuso un diseño estructural de concreto reforzado.

Los riesgos en obras subterráneas se pueden identificar y analizar como

lo menciona Gandarilla (2014) “El riesgo es un evento o condición incierta que si

5
se presenta tiene un efecto negativo (amenaza) en la vida de un proyecto y tiene
su origen en la incertidumbre” (p. 27). Dentro de su investigación también
menciona una planificación, identificación, administración y como promover la
anticipación de riesgo en las obras subterráneas.

Domenec (2014) describe que los conductores de agua en la mayoría son

de concreto reforzado y tienen dos funciones una como estructuras cerradas o al
cielo abierto. En el caso se analiza las estructuras cerradas ya que contiene una
sección transversal de forma semi-elíptica, circular, herradura, rectangular o en
tipo bóveda. Dependiendo de la sección que se elija, los cálculos hidráulicos y
estructurales varían.

Como se ha mencionado en los trabajos de investigación anteriormente

citados, algunos han investigado el análisis sísmico que presenta una red de
alcantarillado y el comportamiento de las obras subterráneas, otros mencionan
la descripción del funcionamiento de los colectores, parámetros y diseños para
obras subterráneas y alcantarillado, y se han realizado análisis dinámicos a
través de modelos matemáticos como túneles; Sin embargo no se ha trabajado
un análisis del comportamiento de colector en base a su sección y profundidad
del suelo.

6
7
 3. PLANTEMIENTO DEL PROBLEMA

En épocas anteriores y actuales se diseñaron colectores para el

alcantarillado del agua pluvial y sanitario, cuya función es desfogar dicha
sustancia a cuerpos receptores de agua. Los colectores son de diámetros
amplios para poder cumplir la demanda del caudal que genera el aumento
poblacional.

En algunas zonas del área metropolitana de la capital han colapsado

algunos puntos de los colectores subterráneos, lo cual genera riesgo para las
personas que ocupan o transitan el área terrestre sobre dicho elemento.

Debido a que los colectores son estructuras subterráneas, estos están

sujetos a movimientos sísmicos provocados por las vibraciones que genera la
tierra, y confinadas a las presiones y propiedades que ejerce el suelo en base a
su profundidad, también el periodo de vida útil disminuye debido a la falta de
operación y mantenimiento. Todo esto llega a ocasionar filtración de agua,
restricción de movimiento de la estructura, deterioro del material que lo conforma
y socavamiento provocando así daños estructurales en los Colectores
Subterráneos.

Por lo que, con el presente estudio se busca analizar el comportamiento

sísmico del colector de concreto reforzado, para ello se plantea las siguientes
interrogantes:

General

¿Cuál es el comportamiento sísmico en un colector de concreto reforzado

con sección tipo herradura?

8
 Específicas

• ¿Cómo influye la sección de un colector en su respuesta sísmica?

• ¿Qué refuerzo y dimensiones son los apropiados para una sección
tipo Herradura?
• ¿Cuánto afecta la profundidad del suelo sobre el colector con
sección tipo Herradura?

9
 4. JUSTIFICACIÓN
El análisis de “Desempeño sísmico de un colector de concreto reforzado
con sección tipo herradura” se centra en la línea de investigación Estructural de
Análisis y Diseño Estructural y Estructuras Complejas, ya que se busca
respuestas estructurales en base a su sección y profundidad bajo el suelo.

Algunos colectores subterráneos del área metropolitana de la ciudad de

Guatemala han sufrido daños estructurales, debido a las presiones y propiedades
que ejerce el suelo, falta de operación y mantenimiento y movimiento sísmico, y
todo esto conlleva a filtración de agua por fisuras, restricción de movimiento y
deterioro del material del elemento estructural. Por lo que es importante analizar
el comportamiento sísmico de dicho colector en base a su sección y profundidad,
y determinar características como deformaciones, derivas, presiones,
propiedades mecánicas, resistencias y el movimiento ante una respuesta
sísmica.

Las personas que se beneficiarán con este análisis, son todas aquellas
que viven en área donde se encuentra más de alguna red de colectores que
funcionan como alcantarillado pluvial y sanitario, mayormente en el área
metropolitana de Guatemala. De esta manera se puede establecer parámetros,
condiciones, sugerencias y variables para un buen diseño y mejora los colectores
subterráneos y así disminuir daños estructurales que afecta a la población a la
hora de sufrir un colapso o hundimiento.

10
11
 5. OBJETIVOS
5.1 GENERAL
Analizar el desempeño símico, mediante análisis dinámico lineal que tiene
un colector subterráneo de concreto reforzado con sección tipo herradura.

5.2 ESPECÍFICOS
Definir la influencia que tiene la sección tipo herradura de un colector de
concreto reforzado en la respuesta sísmica.

Calcular el refuerzo y dimensiones apropiadas para un colector con una

sección tipo Herradura.

Determinar el efecto que tiene la profundidad del suelo sobre el colector

tipo Herradura.

12
13
 6. ALCANCES
La investigación del presente título será de alcance descriptivo puesto que
se conocen las propiedades de los materiales y su rendimiento estructural pero
no el comportamiento sísmico en base a su sección y profundidad. El propósito
de la investigación es aplicada ya que se requiere ampliar el conocimiento sobre
este tipo de estructuras bajo el suelo.

Se realizará una investigación experimental ya que se desea analizar el

comportamiento sísmico del elemento estructural a través de programas
dinámicos para obtener variables medibles, por lo que conlleva a un diseño de
investigación con enfoque cuantitativo en una temporalidad transveral.

Para el colector se propone una sección tipo herradura de concreto

reforzado donde se pretende calcular el refuerzo y dimensiones apropiadas,
determinar el efecto que tiene la profundidad del suelo sobre el elemento
estructural y la influencia de dicha sección ante su respuesta sísmica.

Con este análisis se pueden establecer parámetros, condiciones,

sugerencias y variables para un buen desempeño del colector subterráneo y de
esta manera disminuir daños estructurales que afecta a la población a la hora de
sufrir un colapso.

14
15
 7. MARCO TEÓRICO

Para el proyecto se necesita conocer la función que tiene una red de

colectores, los tipos que existen en base a su sección y materiales, criterios y
normativos para diseño, desempeños sísmicos y el análisis dinámico.

El investigador Taco (2012) define que los colectores “Consiste en un

conjunto de tuberías que se desarrolla por las vías públicas, caminos, calles y
pasajes, y que colectan las aguas servidas de las viviendas y la conducen a una
planta de tratamiento de aguas servidas” (p. 58). Los colectores se diseñan de
forma gravitacional y se puede clasificar como: principales, secundarios y
terciarios.

Función de los colectores

Dolz (1994) hace un análisis sobe la problemática que tiene los sistemas
de drenaje pluvial en el área urbana, esto debido al proceso de la mala
planificación de la urbanización, también presenta una modelación numérica del
drenaje tomando como referencia el comportamiento hidráulico de la red de
colectores y de esta forma define que dichos colectores son un conjunto de
conductos que se conectan entre si para la circulación de algún caudal.

Bravo y Solis (2018) definen que la función de un colector es transportar

agua por gravedad, dependiendo de la topografía de la zona donde se ubique el
proyecto. El fin del estudio es tomar en cuenta que los colectores son sistemas
de alcantarillados que transportan aguas residuales que se generan en distintos
puntos.

16
 López y Gutiérrez (2021) hace una evaluación del funcionamiento de un
colector principal definiéndolo como un sistema de alcantarillado que funciona
como recolección, transporte, tratamiento y disposición de las aguas residuales
provenientes de varios puntos. Los colectores son tubos ubicados bajo tierra a
una profundidad dependiendo el diseño.

Tipos de Colectores

En el estudio de SIAPA (2014) hace mención los tipos colectores que se

tiene a cielo abierto o cerrado son de concreto reforzado. Para las secciones
abiertas son aquellas que están en forma superficial y las secciones cerradas que
son estructuras subterráneas se construye con secciones transversales de forma
semielíptica, herradura, circular, rectangular (cajón) o tipo bóveda.

FIGURA 1 Secciones de los colectores transversales

Fuente: Folleto de criterios y lineamientos técnicos para factibilidades-SIAPA

17
 En el manual de agua potable de la Comisión Nacional del Agua –
CONAGUA (2009), menciona que la clasificación de los sistemas de
alcantarillado se define como dos tipos: convencionales o no convencionales. Los
convencionales son alcantarillado separado, los cuales son: el alcantarillado
sanitario y alcantarillado pluvial; la otra es el alcantarillado combinado. Los no
convencionales son: alcantarillado simplificado, alcantarillado condominales y
alcantarillado sin arrastre de sólidos.

Mata (2014) define la clasificación de los tubos de alcantarillado

dependiendo de su resistencia, durabilidad, capacidad, características del suelo
y agua, economía, diseño y facilidad: estas pueden ser de concreto simple,
concreto reforzado, acero, concreto reforzado con revestimiento interior, poliéster
reforzado con fibra de vidrio, poli cloruro de vinilo, fibrocemento y polietileno de
alta densidad.

Diseño de Colectores

Jiménez (s.f.) define que los colectores al final son tubos que recolectan
aguas provenientes de los subcolectores o red de drenaje, siendo el diámetro
mayor a dicha red. Para el diseño de debe considerar el periodo de vida útil, el
consumo de agua dependiendo el uso, pérdidas físicas, demanda, dotación,
coeficientes, velocidades y caudales de diseño.

Pirir (2020) realizó un diseño de alcantarillado sanitario como servicio

básico y dentro de su investigación menciona que el colector principal, se debe
diseñar con un diámetro mayor que a la red de alcantarillado, este puede ser de
concreto o PVC. Define algunos criterios de diseño como el periodo, población,
dotación, factor de retorno, caudal dependiendo del servicio, pendientes, cotas y
fundamentos hidráulicos.

18
 Castillo y Ullaguari (2018) mencionan que para un diseño se debe tomar
en cuenta las características topográficas, físicas y geotécnicas del sitio. Para el
dimensionamiento tanto hidráulico como estructural de un colector se deben de
utilizar métodos actualizados establecidos por las normativas que estén vigentes,
también se deben de utilizar programas para realizar cálculos al diseño.

Desempeño sísmico de estructuras subterráneas.

Aldas (2011) en su investigación menciona el riesgo sísmico para un

diseño de alcantarillado sanitario y pluvial de cierta región, y los parámetros en
que se basa su análisis es en “dependencia a la zona sísmica del país, la
aceleración máxima efectiva en roca esperada para el sismo de diseño, que está
expresada en función de la aceleración de la gravedad”. (p. 13).

Valverde (2009) sita en su investigación que los colectores son vulnerables

si estos fueron o son construidos donde se ubican fallas geológicas. También
menciona algunos códigos y reglamentos símicos como: “UBC, ACI 318, ANSI,
ACI 350 y Código Ecuatoriano de la Construcción 2002, el cual es sobre el peligro
sísmico, espectros de diseño y requisitos mínimos de cálculo para diseño sismo
resistente” (p. 35).

Ochoa (2018) propones establecer un tipo de clasificación geomecánica

donde se permita estudiar el comportamiento de un túnel rodeado por macizo
rocoso. Para esto se basó en otros estudios de túneles a nivel mundial y aplicar
las clasificaciones como Barton, Bulichev, Bieniawski, y Hoek.

19
 Análisis dinámico de la estructura.

Alarcón (s.f.) realizó una investigación sobre los “efectos dinámicos

aleatorios en túneles y obras subterráneas”, en el que propone algunos métodos
para realizar un estudio de los efectos dinámicos en túneles los cuales son:
método analítico y el método por elementos finitos en los problemas dinámicos.

Millan (1995) propone un método numérico el cual aplica a diseño de

túneles en roca, basándose en análisis y estudios de programas computarizados
de elementos finitos creados para el cálculo estructural, problemas de la
geotecnia y procesos constructivos.

20
21
 8. HIPÓTESIS

El comportamiento sísmico de un colector subterráneo de concreto

reforzado como alcantarillado está sujeta a deformaciones impuestas por el suelo
circundante, su sección y profundidad.

8.1 DEFINICIÓN CONCEPTUAL

El comportamiento sísmico “es una expresión del comportamiento

deseado o del desempeño objetivo que debe ser capaz de alcanzar un edificio
sujeto a un determinado nivel de movimiento sísmico” (Safina, 2002, p. 70)

La deformación “Es la magnitud que se emplea para describir la

elongación (tracción) o contracción (compresión) que experimenta el material de
un determinado componente u objeto” (HBM, s.f.)

8.2 DEFINICIÓN OPERACIONAL

Variables Índices Indicadores.

Comportamiento Índice de Sismicidad Espectro de respuesta.
sísmico Parámetros sísmicos Aceleración.
Coeficiente sísmico.
Deformación Profundidad. Unidades de
Sección. desplazamiento.
Material.
Dimensionamiento.

22
23
 9. PROPUESTA DE INDICE DEL
CONTENIDO DEL INFORME FINAL

A continuación, se presenta la estructura de la propuesta del índice del

contenido de la investigación formulada:

INDICE GENERAL
INDICE DE TABLAS
INDICE DE FIGURAS
SIMBOLOGÍA
GLOSARIO
RESUMEN
INTRODUCCIÓN
PLANTEAMIENTO DEL PROBLEMA
OBJETIVOS E HIPÓTESIS
INTRODUCCIÓN
1. CAPÍTULO 1: MARCO CONCEPTUAL
1.1. Antecedentes
1.2. Justificación
1.3. Alcances
1.4. Marco teórico
2. CAPITULO 2: MARCO METODOLÓGICO (INCLUYE LO QUE PROYECTO
EN SU METODOLOGIA DEL PROTOCOLO)
2.1. Inventario físico de núcleos de xxxxx
2.2. Análisis petrofísico y selección de muestras de interés
2.2.1. Contenido de arcilla
2.2.2. Interpretación litológica
2.2.3 Todo lo que sea necesario.
3. ANÁLISIS DE RESULTADOS (congruente a sus preguntas e hipótesis)

24
3.1. Clasificación de xxxxx
3.1.1. Resistencia última a la compresión simple y tracción
3.1.2. Variables elásticas y físicas
3.1.3. Todo lo que sea necesario.
CONCLUSIONES
RECOMENDACIONES
BIBLIOGRAFÍA Y REFERENCIAS
ANEXOS

25
27
 10. METODOLOGÍA
Xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

28
29
11. TÉCNICAS Y ANÁLISIS DE LA INFORMACIÓN

30
31
 12. CRONOGRAMA
Debe presentarlo en Project
Una matriz de filas y columnas en donde describa actividades,
responsables y dosifique por semana congruente a su metodología.

Ejemplo:
La ejecución de la presente investigación, se proyecta realizar en un año y se
desglosa de la siguiente manera:

Gestión de subsidios: 2 semanas

Inventario de núcleos: 1 semana
Análisis de registros: 2 semanas
Extracción de muestras: 1 semana
Elaboración de láminas delgadas y análisis petrográfico: 8 semanas
Ejecución de ensayos de roca: 2 semanas
Extracción de muestras difracción de rayos X: 2 semanas
Ejecución de difracción de rayos X: 7 semanas
Análisis de resultados: 12 semanas
Redacción del informe final: 38 semanas

Actividad Responsable Duración Mes xx

en
semanas

32
33
 13. FACTIBILIDAD DEL ESTUDIO

Para la realización de esta investigación se cuenta con los recursos humanos,

financieros, tecnológicos así como, el equipo necesario para recolectar, procesar
y llegar a conclusiones. Por otra parte, el acceso a la información de fuentes
directas y los permisos legales por parte de la municipalidad.

A continuación, se muestra la tabulación de cada uno de los gastos que

incurrirán en el proyecto:

Tabla No. Título

Tipo de Precio Precio
No. Cantidad Concepto
recurso unitario Total
1 Humano 1 Investigador Q 5 100,00 Q 5 100,00
2 1 Asesor Q 6 500,00 Q 6 500,00
Personal
3 2 Q 3 500,00 Q 3 500,00
laboratorista
Personal de toma
4 2 de imágenes Q 4 200,00 Q 8 400,00
aéreas
Personal de toma
5 2 de muestras en Q 3 500,00 Q 7 000,00
campo
6 Equipo 1 Computadora Q 7 500,00 Q 7 500,00
1 Impresora Q 2 250,00 Q 2 250,00
7 1 Kit dron Q 56 490,00 Q 56 490,00
Equipo para toma
8 1 Q 3 000,00 Q 3 000,00
de muestras
Batería de
9 2 Q 350,00 Q 700,00
tamices
Bateadora de
10 2 Q 8 500,00 Q 17 000,00
tamices
Sistema de
11 1 Q 67 000,00 Q 67 000,00
ensayo triaxial
Programas
12 Tecnológicos 4 Q 0,00 Q 0,00
SIG
Programa
13 1 Q 40 000,00 Q 40 000,00
posprocesamiento

34
 Conexión a
14 1 Q 1 150,00 Q 1 150,00
internet
TOTAL Q 225 590,00
Fuente: xxxxxx

35
37
 14. REFERENCIAS

1. Acevedo, L. (2017). Caracterización física y geológica de la roca para

cimentación del nuevo puente "Los Exclavos", kilometro 66+400
carrettera CA-01 oriente, municipio de Cuilapa, departamento de Santa
Rosa. Revista de la Escuela de Estudios de Postgrado, Volumen 8 N.
1, 69.
2. Mario Garcia Chenal, Sonia Judith Villatoro, Lourdes Patricia Mazariegos.
(Junio de 2018). MODELO EDUCATIVO DE LA UNIVERSIDAD DE
SAN CARLOS DE GUATEMALA. MODELO EDUCATIVO DE LA
UNIVERSIDAD DE SAN CARLOS DE GUATEMALA. Guatemala,
Guatemala: USAC.
3. Mendez Castillo de Alva Hilda, Loukota Soler Ernesto, Montenegro Muñoz
Raquel . (2006). Estrategias de comunicación Lingüistica . Guatemala :
Universidad Rafael Landivar .
4. Ñaupas, H. Mejía, E. Novoa, H. Villagómez, A. . (2013). Metodología de
la Investigación Cuantitativa - Cualitativa y Redacción de Tesis. Perú:
Ediciones de la U. Tercera edición .

38
 15. ANEXOS

Documentos de otros autores, solo si importantes incluirlos.

16. APENDICES

Árbol de problemas.

Filtración del Restricción Deterioro

agua, por las de movimiento del del material de la
fisuras colector estructura

Daños estructurales en los

Colectores Subterráneos

Movimientos Las Falta de

Sísmicos presiones y Operación y
propiedades que mantenimiento
ejerce el suelo

39
Matriz lógica.
Instrumentos de investigación sí los tiene ya.

40
