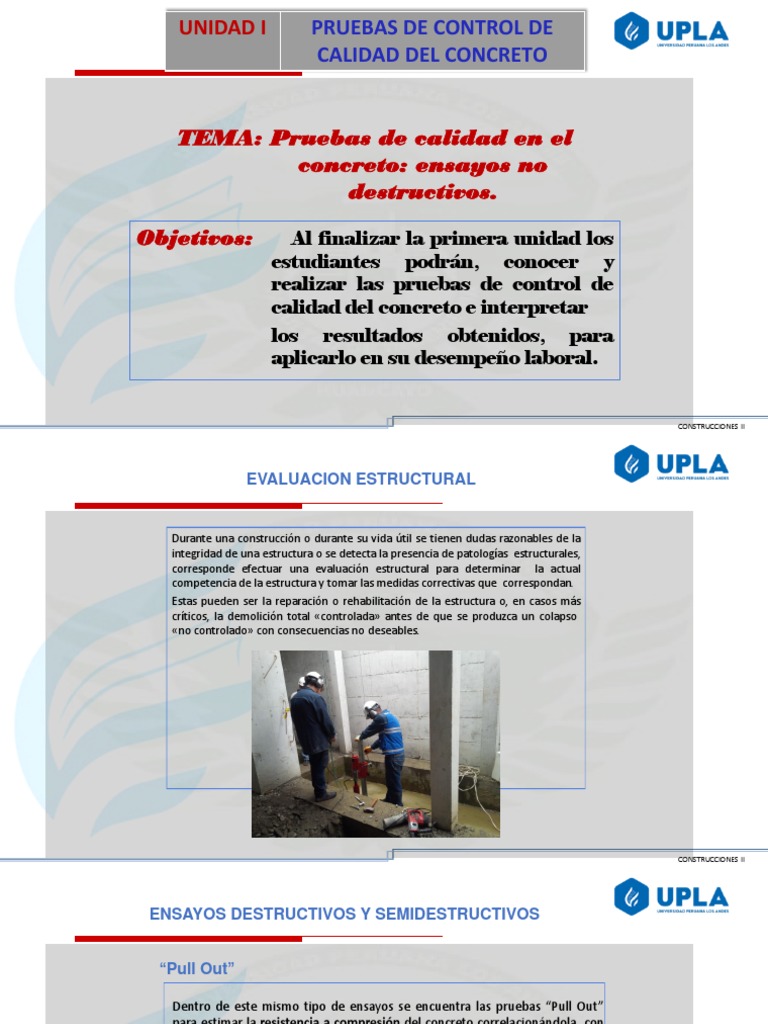

UNIDAD I PRUEBAS DE CONTROL DE

CALIDAD DEL CONCRETO

TEMA: Pruebas de calidad en el

concreto: ensayos no
destructivos.

Objetivos: Al finalizar la primera unidad los

estudiantes podrán, conocer y
realizar las pruebas de control de
calidad del concreto e interpretar
los resultados obtenidos, para
aplicarlo en su desempeño laboral.

CONSTRUCCIONES II
 EVALUACION ESTRUCTURAL

Durante una construcción o durante su vida útil se tienen dudas razonables de la

integridad de una estructura o se detecta la presencia de patologías estructurales,
corresponde efectuar una evaluación estructural para determinar la actual
competencia de la estructura y tomar las medidas correctivas que correspondan.
Estas pueden ser la reparación o rehabilitación de la estructura o, en casos más
críticos, la demolición total «controlada» antes de que se produzca un colapso
«no controlado» con consecuencias no deseables.

CONSTRUCCIONES II
ENSAYOS DESTRUCTIVOS Y SEMIDESTRUCTIVOS

“Pull Out”

Dentro de este mismo tipo de ensayos se encuentra las pruebas “Pull Out”
para estimar la resistencia a compresión del concreto correlacionándola con
la fuerza necesaria para extraer un núcleo cónico de concreto empleando un
equipo normalizado llamado “Capo Test” normado por el ASTM C 900.

CONSTRUCCIONES II
ENSAYOS DESTRUCTIVOS Y SEMIDESTRUCTIVOS

“PULL OUT”

CONSTRUCCIONES II
ENSAYOS DESTRUCTIVOS Y SEMIDESTRUCTIVOS

“PULL OFF”

Otro caso es cuando se debe usar fibras de carbono para reforzar una
estructura. En estos casos se necesita tener una Resistencia a la Tensión del
sustrato del orden de 14 kg/cm2 (y un concreto con resistencia a la
compresión f’c= 140 kg/cm2). Para estos casos se emplea la prueba “Pull Off”
normado por el ASTM C 1583.

CONSTRUCCIONES II
ENSAYOS DESTRUCTIVOS Y SEMIDESTRUCTIVOS

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

MÉTODOS ELECTROQUÍMICOS

Se utilizan métodos electroquímicos cuando se quiere determinar el nivel de

corrosión en los aceros o el frente de carbonatación del concreto. En el caso de la
corrosión se usa la técnica del pulso Galvanostático mediante el cual se impone al
acero de refuerzo una corriente de intensidad “i” desde un electrodo colocado sobre
el concreto y se registra el cambio de potencial electroquímico de corrosión.

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

FENOLFTALEINA
Para la determinación cualitativa del grado de carbonatación del concreto se utiliza la
fenolftaleína. Si la muestra toma un color rosáceo es que el concreto no está
carbonatado. Si la zona no cambia de color el concreto tiene un grado de
carbonatación.

CONSTRUCCIONES II
 ENSAYOS SEMI DESTRUCTIVOS

LAS PRUEBAS ESCLEROMÉTRICAS:

• Las pruebas esclerométricas miden un índice de rebote con el cual se
correlaciona a la resistencia a la compresión del concreto evaluado. Esta
normado por el ASTM C 805.
Ventajas
• Se tiene que es un ensayo no destructivo, muy económico por lo que es
posible realizar un gran número de pruebas sin afectar la resistencia, estética
y funcionalidad de la estructura.
Desventajas
• Solo es aplicable en una superficie perfectamente lisa, requiere
calibración antes de ejecutar el ensayo; los resultados pueden variar con el
punto de aplicación, si se aplica a un agregado grueso el valor del agregado;
solo mide la resistencia en los primeros 2 o 3 centímetros superficiales del
elemento.

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

LAS PRUEBAS ESCLEROMÉTRICAS:

https://www.youtube.com/watch?v=YxToN5Uxjec
https://www.youtube.com/watch?v=YxToN5Uxjec
CONSTRUCCIONES II
 ENSAYOS SEMI DESTRUCTIVOS

LAS PRUEBAS ESCLEROMÉTRICAS:

https://www.youtube.com/watch?v=YxToN5Ux
jec

https://www.youtube.com/watch?v=YxToN5Uxjec

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

LAS PRUEBAS FERROMAGNÉTICAS

Sirven para determinar la distribución general del acero, los recubrimientos,
separaciones entre aceros, los diámetros de las varillas. Su aplicación se
orienta a todo tipo de estructuras. Es como tomar una radiografía a la
estructura para determinar el acero en su interior.

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

LAS PRUEBAS FERROMAGNÉTICAS

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

LAS PRUEBAS DE ULTRASONIDO

• Las pruebas de ultrasonido tienen diferentes aplicaciones. Su principio de
funcionamiento es que mediante un transductor electroacústico se genera
un impulso de vibración longitudinal y un segundo transductor recibe la
señal, y mediante un circuito electrónico se mide el tiempo de tránsito.
• VENTAJAS
• Se puede usar sobre cualquier forma del elemento, sobre cualquier
espesor y en elementos con una sola cara accesible; provee información
sobre la calidad del concreto, las mediciones experimentales se obtienen
rápidamente, el precio del instrumental es relativamente bajo; se pueden
localizar defectos en un elemento o en una estructura.
• DESVENTAJAS
• Es que los resultados se ven afectados por la humedad del concreto y con
los niveles de armado.

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

LAS PRUEBAS DE ULTRASONIDO

Según la velocidad de la onda se permite determinar la calidad del concreto.

https://www.youtube.com/watch?v=NCXgE_CdKFg
CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

LAS PRUEBAS DE ECO IMPACTO

El Eco impacto se basa en el uso de ondas de impacto de compresión que
viajan a través del elemento estructural y se reflejan por defectos internos y
de superficies externas. Estas pruebas permiten medir el espesor de
pavimentos, revestimientos de asfalto; detectar la presencia y profundidad
de cangrejera, evaluar la calidad de la inyección de lechadas de concreto en
ductos de postensado, integridad del pavimento rígido por debajo de una
capa de asfalto, evaluar calidad de reparaciones, medir la profundidad de
grietas de superficie.

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS
LAS PRUEBAS DE ECO IMPACTO

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

TOMOGRAFÍA ULTRASÓNICA
La tomografía ultrasónica con ondas transversales, conocida como MIRA, es un
sistema multifuncional de baja frecuencia diseñado para explorar y evaluar el interior
de elementos de concreto. Utiliza un arreglo patentado de transductores de contacto
en seco para generar imágenes en 2D y tomografías en 3D de las estructuras de
concreto. Su uso permite obtener resultados “in-situ”, en tiempo real y en pocos
segundos. Es equivalente a la exploración ultrasónica utilizada en las ciencias médicas.

CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

TOMOGRAFÍA ULTRASÓNICA
Su modo de operación se basa en el método eco-ultrasónico a través de
transductores de emisión y recepción, midiendo el tiempo transcurrido desde
el inicio del pulso hasta la llegada del eco. Conociendo la velocidad de la onda
(c) se conoce la profundidad de la interfaz reflejante.

https://www.proceq.com/it/prodotto/pundit-250-array-scanner-per-imaging-a-ultrasuoni/
CONSTRUCCIONES II
 ENSAYOS NO DESTRUCTIVOS

EJEMPLO

Una viga postensada de un puente con sospechas de un deficiente

grouteado en los cables postensionados. El examen descubrió las
deficiencias y la localización de las mismas.
