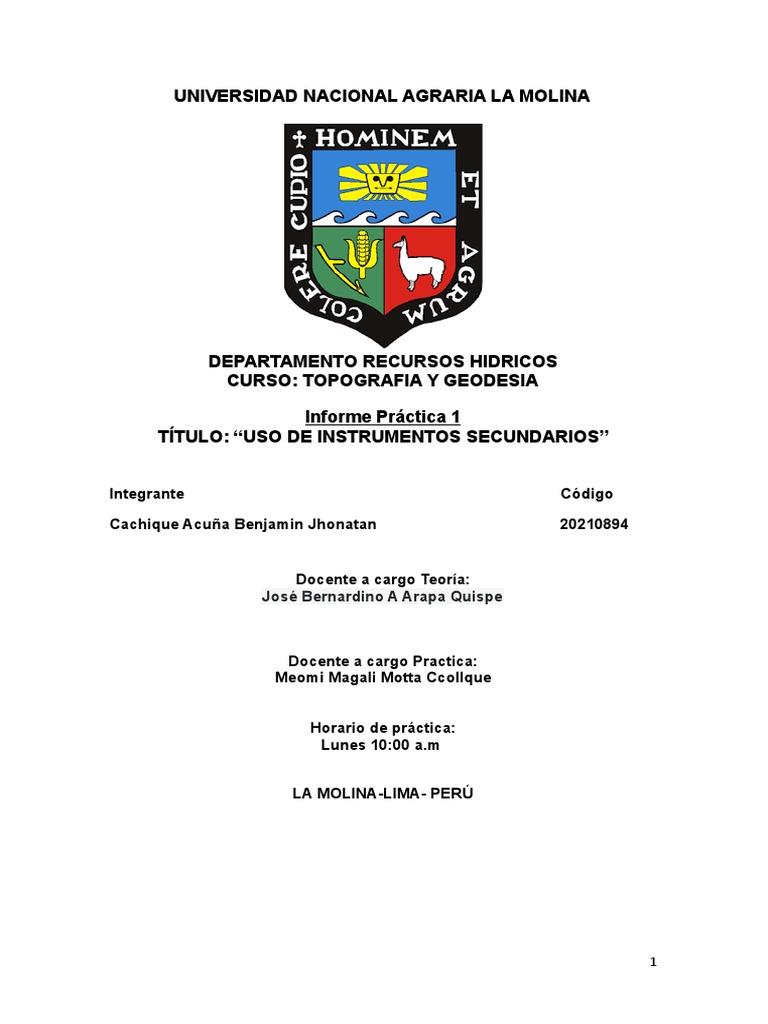

UNIVERSIDAD NACIONAL AGRARIA LA MOLINA

DEPARTAMENTO RECURSOS HIDRICOS

CURSO: TOPOGRAFIA Y GEODESIA

Informe Práctica 1
TÍTULO: “USO DE INSTRUMENTOS SECUNDARIOS”

Integrante Código

Cachique Acuña Benjamin Jhonatan 20210894

Docente a cargo Teoría:

José Bernardino A Arapa Quispe

Docente a cargo Practica:

Meomi Magali Motta Ccollque

Horario de práctica:
Lunes 10:00 a.m

LA MOLINA-LIMA- PERÚ


1
INTRODUCCIÓN: 3

OBJETIVOS: 4

MARCO TEÓRICO 4

Medición de distancias entre dos puntos relativos en un terreno llano 4

Cartaboneo 5

Alineamiento con jalones 5

MATERIALES 6

PROCEDIMIENTO 7

RESULTADOS 8

CONCLUSIONES 10

BIBLIOGRAFÍA: 11

2
 INTRODUCCIÓN:

Para poder graficar las dimensiones de un terreno requerido, es necesario

aplicar métodos de medición, para ello haremos uso de la topografía, que se

encarga de recopilar y procesar métodos para poder determinar posiciones

relativas de los puntos en una cierta superficie de tierra, esta permite

representar en forma acertada sobre un plano los accidentes naturales de un

terreno, incorporando una relación entre el terreno y el plano llamado escala.

En la práctica topográfica es necesario tener conocimientos de matemática

básica, así como el adiestramiento sobre el manejo de los instrumentos

secundarios para hacer las mediciones.

En el presente informe se tratara de explicar el correcto manejo de los

instrumentos secundarios de topografía, es por ello que se realizarán prácticas

y métodos para una obtención de datos (medición de distancia haciendo uso de

wincha y jalones, medición de distancia por cartaboneo de pasos, utilización de

código de señales por operadores)

OBJETIVOS:

Al final de la secion el alumno:

● Resuelve problemas elementales con wincha , jalón y ficha.

● Conoce y aplica el correcto manejo de los instrumentos secundarios de

topografía.

3
 MARCO TEÓRICO

Medición de distancias entre dos puntos relativos en un terreno llano

En la topografía las medidas lineales son la base de los levantamientos, por

eso es necesario que el trabajo de campo se efectúe con el cuidado suficiente

que permita obtener la precisión requerida. Cuando se habla de la distancia

entre dos puntos en topografía esta se refiere a la distancia horizontal entre

ellos, sin embargo, frecuentemente se miden distancias inclinadas que luego

deben ser reducidas a su equivalente horizontal incluso cuando se miden

bases geodésicas las distancias horizontales tienen que ser reducidas al nivel

medio del mar. (Floro, et al,2012)

Se dice que un terreno es plano cuando su inclinación o pendiente es menor o

igual a 2% aproximadamente. En este caso se trata de una medición directa o

por cadenamiento.

Cartaboneo

El cartaboneo es un método para medir distancias que se basa en la medición

de pasos. Para esto es necesario que cada persona calibre su paso, o dicho de

otra manera, que conozca cual es el promedio de la longitud de su paso; esta

longitud se halla dividiendo el promedio del número de pasos dados en una

determinada longitud entre el promedio de la longitud recorrida. Este método

permite medir distancias con una precisión entre 1/50 a 1/200 y por lo tanto,

solo se utiliza para el reconocimiento de terrenos planos o de poca pendiente.

4
Alineamiento con jalones

Definimos como alineación recta a la intersección con el terreno de un plano

vertical que pase por dos puntos dados. Para materializarla hincamos un jalón

en cada extremo de la misma. Puede ocurrir que dichos jalones queden muy

distanciados, siendo necesario colocar otros intermedios. A esta operación se

la llama rellenar la alineación y para ello el operador se coloca detrás de uno de

los jalones observando el otro extremo a Ojo desnudo e indicando a un

ayudante la ubicación de los jalones intermedios. Se procederá de la misma

forma para prolongar una línea.

MATERIALES

● Juego de Fichas

Son varillas de metal de unos 50 cm de altura con punta en la parte

inferior y un círculo en la parte superior, Son empleadas para determinar

la distancia que hay entre un punto a otro, así mismo, son usadas para

amarrar cordeles determinado una línea recta.

5
● Jalones

Empleadas para ubicar puntos relativos y determinar la dirección de lo

que se va a medir alineando dos o más jalones. Son varas metálicas de

unos 2 metros de altura y con punta para poder introducir en el suelo.

● Huincha

Utilizada para medir el terreno de forma natural, posee una cinta métrica

en su interior los cuales pueden medir 30, o 50 metros.

6
PROCEDIMIENTO

Para este presente trabajo, las mediciones de campo se realizaron en el Grass

de la Biblioteca Agrícola Nacional.

Alineamiento con jalones

● Se lleva a cabo por dos personas a las que denominaremos cadenero

trasero y cadenero delantero. El cadenero trasero coloco un piquete en

el punto de partida, mientras el cadenero delantero avanza con el

extremo hacia otro punto, por medio de señales de mano el cadenero

trasero da alineamiento al cadenero delantero, tomando como referencia

el jalón situado en el otro extremo, y este coloca un piquete sobre la

línea.

Medición de distancias entre dos puntos relativos en un terreno llano

● Después de colocar los jalones en los puntos relativos, dos integrantes

de la brigada al que llamaremos huinchero trasero y huinchero

delantero, marcará el punto inicial al cual el huinchero trasero colocará el

cero de la huincha, el huinchero delantero siguiendo el alineamiento de

los dos puntos relativos, clava una ficha y luego de constatar una buena

tensión en la huincha, fijara la medición sobre la ficha y hará la lectura

correspondiente.

● El huinchero delantero se desplazará arrastrando la huincha hasta otro

punto de distancia similar conservando el alineamiento hasta que el

huinchero trasero logre ubicar nuevamente el punto cero de la huincha

en la ficha, y de esta forma continuar hasta el otro extremo relativo.

7
Cartaboneo de pasos

● Recorremos (ida y vuelta) en dirección de la distancia de los puntos

relativos al cual queremos medir, después apuntamos las distancias

recorridas para posteriormente dividir la distancia recorrida entre el

número promedio de pasos en ida y en vuelta, para poder obtener la

longitud de pasos en metros/paso.

RESULTADOS

El presente informe fue realizado el día 9 de mayo, con hora de inicio de 10

horas hasta las 13 horas.

Medición de distancias (terreno plano)

Lado Ida Vuelta Distancia

promedio
A-B

B-C

C-D

A-D

8
Cartaboneo de pasos (terreno plano)

Lado Distancia Ida (N° de Vuelta (N° Prom de Longitud

(Metros) pasos) de pasos) pasos de un paso
(metros)
A-B

B-C

C-D

A-D

CONCLUSIONES

9
RECOMENDACIONES

10
BIBLIOGRAFIA:

● Martín, A. G., Campoy, M. R., & Vázquez, F. E. S. (1994). Topografía

básica para ingenieros (Vol. 42). EDITUM.
● Morales, A., Saavedra, E., Segura, E., Soto, J., Cruzalegui, J., Carrasco,
Y., Valqui, R., Carrasco, C. y Sánchez, H. (2016). Alineamiento entre 2
puntos no visibles.
● Navarro, S. (2008). Manual de Topografía – Planimetría. Manual de
Topografía - Planimetría 2008
● García, D. A. A. (2014).  Topografía y sus aplicaciones. Grupo Editorial
Patria.
