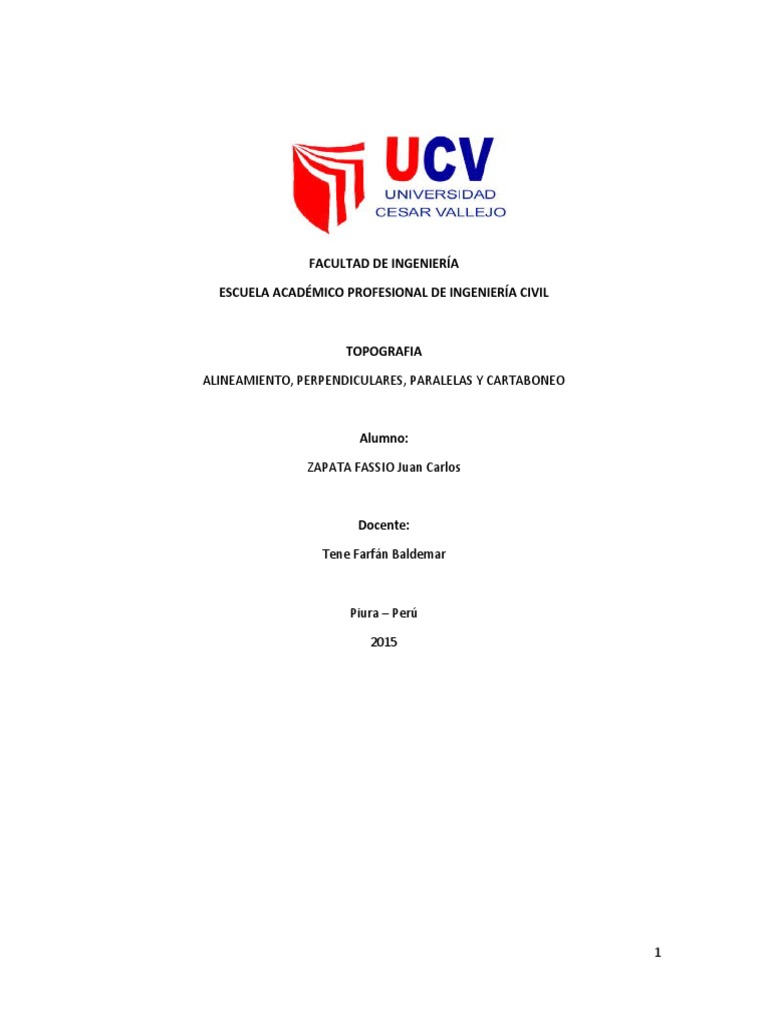

FACULTAD DE INGENIERÍA

ESCUELA ACADÉMICO PROFESIONAL DE INGENIERÍA CIVIL

TOPOGRAFIA

ALINEAMIENTO, PERPENDICULARES, PARALELAS Y CARTABONEO

Alumno:

ZAPATA FASSIO Juan Carlos

Docente:

Tene Farfán Baldemar

Piura – Perú

2015

1
 Índice
Introducción

Marco teórico

1. MATERIALES

1.1 Instrumentos utilizados en campo 5

2 ALINEAMIENTOS

2.1. Tipos de alineamientos 7

2.2. Elaboración 7

3 TRAZO PERPENDICULARES Y PARALELOS

3.1 Procedimiento 9

4 CARTABONEO DE PASO

4.1 Procedimiento 10

4.2 Cálculos 11

Conclusiones

Referencias bibliográficas

Anexos

2
 Introducción

El presente informe está basado en las actividades que se realizaron en campo, con el
grupo de práctica cuyos materiales y equipos prestados por la escuela de Ingeniería civil
fueron necesarios para su realización. En el informe explica acerca de los alineamientos
perpendiculares y paralelos y cartaboneo utilizando los métodos topográficos explicados
por el docente en el campo.

Las actividades se realizaron en el campus universitario de la “UNIVERSIDAD CESAR

VALLEJO”, tenemos entendido que la topografía es muy indispensable para la realización
de proyectos en obras civiles y tiene la finalidad de dar a conocer información para poder
realizar el plano topográfico base, hasta el replanteo de los puntos que permite la
materialización sobre el terreno del objeto proyectado.

Hacer estas prácticas son muy importantes en la carrera de ingeniería civil, pues la
medición de distancias entre dos puntos constituye una operación común en todas las
actividades topográficas además vamos aprendiendo los procedimientos para poder
realizar bien los trabajos topográficos y los materiales y equipos necesarios que tenemos
que utilizar en campo y la manera como utilizarlos.

3
OBJETIVO GENERAL

Dar a conocer la información al estudiante con el trabajo de campo para poder identificar
y tener una buena manipulación de los equipos básicos de la topografía. En la cual
podremos realizar alineamientos, trazar perpendiculares, paralelas y finalmente realizar y
conocer nuestro cartaboneo.

OBEJETIVOS ESPECIFICOS

- Conocer mejor algunos equipos de topografía, para saber identificarlos.

- lograr realiza un buen trabajo en alineamientos y medidas de distancia de terreno
con ayuda de los equipos necesarios empleados en el campo.

4
Marco teórico

MATERIALES

Instrumentos utilizados en campo:

Los equipos o materiales para realizar mediciones con precisión adecuada se deben
encontrar en buen estado para poderlos utilizar en menor tiempo posible con la finalidad
de lograr tener buenos resultados. Los instrumentos necesarios que se utilizaron en la
práctica en campo fueron los siguientes:

JALÓN: Es un vástago de madera, acero o aluminio; cuya longitud es de 2 a 3 m. uno de

sus extremos termina en punta; se pintan en fajas alternada, rojas y blancas de medio
metro de longitud. Tienen sección transversal cilíndrica o hexagonal de 2.5 cm de
diámetro. Sirven para indicar la localización de puntos o la dirección de líneas
temporalmente mientras duren las mediciones, siendo puestas en posición vertical ya sea
empleando trípodes especiales o usando otro jalón como puntal. Nota.- Se podrá poner el
jalón lo más verticalmente posible.

5
WINCHA: Se usan para medir distancias y están hechas en diferentes materiales,
longitudes y pesos. Las más comunes son hechas de tela y de acero. Las de tela están
hechas de material impermeable. Vienen de 3, 5, 10, 20, 30, 50 m y su ancho es de 16mm.
Estas no se emplean para levantamientos de mucha precisión o cuando los alineamientos
son largos, pues con el uso se estiran. Las winchas de acero se emplean para mediciones
de precisión. Las longitudes más comunes son 15, 20, 30, 50 y 100 m. son un poco más
angostas que las de tela, tiene la desventaja de partirse más fácilmente.

ESTACAS: Son trozos de madera que se utilizan para marcar alineaciones, establecer
puntos significativos, cotas de nivelación, puntos de estación. Las estacas son pintadas de
colores rojo, amarillo, blanco para que sean mas notorio en el momento de la practica,
pueden ser de los siguientes tipos: Tacos de tránsito: son estacas de corta longitud, entre
8 y 12 cm, con grosor de cinco (5) cm que se utilizan para señalar las estaciones o sitios
donde se instala un teodolito, llevan tachuela clavada en la parte superior y se hincan a
ras del piso.

6
 Alineamientos

 Cuadrilla: el personal necesario para realizar estos trabajos serían los siguientes:
o jalonero trasero
o jalonero delantero
o Alineador
o Anotador

Alineamiento: La línea a medirse se marca en forma definida en ambos extremos y

también en puntos intermedios, son necesarios en la ejecución de trabajos de medición
con wincha, jalones y estacas. El jalonero delantero es alineado en su posición por el
jalonero trasero las indicaciones se dan a voces o por señales de manos. Un alineamiento
en topografía se define como la línea trazada y medida. Estos alineamientos pueden
realizarse de acuerdo a la ubicación de los puntos base, los que pueden ser:

Alineamientos entre dos puntos:

Si se tiene dos puntos ubicados sobre la superficie terrestre que podrían ser ( A y B) y
materializada por dos jalones, sin tener ningún obstáculo entre ellos, se podría alinear un
tercer jalón o más dentro del alineamiento.

Elaboración:

- Teniendo ya los dos puntos ubicados sobre la superficie del terreno y ya

establecidos por dos jalones, el operador debe colocarse detrás de cualquiera de
uno de ellos para luego por medo de la visualización vea exactamente la línea recta
a uno y otro lado de jalón base.

7
 - Es esencial anotar los puntos que se dan en el trabajo de alineamiento, el operador
indica al ayudante o jalonero el código de señales para el movimiento de los
jalones y su respectiva ubicación.
- De acuerdo a los indicadores del operador, el jalonero colocara el jalón dentro del
aliñamiento, ya sea a una distancia arbitraria o a una distancia preestablecida para
esta última se deberá utilizar la wincha.

Alineamiento por extensión:

Damos a entender que Este tipo de alineamiento al contrario del otro, sirve para ubicar
otro punto a partir de dos puntos alineados. Teniendo ya los alineamientos podemos
realizar trazos perpendiculares, trazos paralelos, en esta ocasión los alineamientos que
realizamos en el campo de la universidad fueron entre dos puntos visibles entre si y por
extensión realizamos y elaboramos los métodos explicados por el docente a cargo del
curso de topografía.

8
Trazos de perpendiculares y paralelos:

Este alineamiento para poderlo realizar se tiene que hacer uso del método del triángulo
en el trazo de perpendiculares. A partir del alineamiento inicial se realiza un triángulo
rectángulo que en nuestra practica que hicimos en campo, hemos tomado las medidas de
los catetos 3m, 4m y 5m respectivamente formando así un triángulo rectángulo.

El método de trazo perpendicular usando el triángulo rectángulo (contiene catetos

opuestos, adyacentes y hipotenusa) de 3,4 y 5. Por ejemplo en la práctica que realizamos
se detalla en el presente informe, se desea trazar la perpendicular del punto A dentro de
un alineamiento que se hizo con anterioridad. En primer lugar se midió con la wincha 3
metros sobre el alineamiento, partiendo del punto A hacia el punto B (AB= 3m), luego
sumamos 5 metros más del punto B hacia el punto C (BC= 4m), para formar la hipotenusa
del triángulo rectángulo, seguidamente medimos 4 metros más del punto C al punto A (CA
= 5m), para asi poder cerrar el polígono triangular 3,4 y 5(AB + BC + CA = 12 m)

9
 Cartaboneo de paso

Viene ser la determinación de la longitud del paso de los miembros del grupo

Procedimiento:

Se alinea y mide una distancia de treinta metros (30 m)

Luego la persona que desea conocer su longitud promedio de su paso, caminara sobre
dicha distancia en forma normal y contando paso por paso al llegar o quizás al salir de los
30 m.

Esta recorrido se realiza por 4 veces (2 de ida y 2 de regreso)

Distancia recorrida N° de pasos Longitud de paso

D1 = 30 M X1 L1 = D1 / X 1
D2 = 30 M X2 L2 = D2 / X 2
D3 = 30 M X3 L3 = D3 / X 3
D4 = 30 M X4 L4 = D4 / X 4

10
 La longitud promedio del paso es:

L1+ L 2+ L3+ L 4
LONGITUD PROMEDIO DE PASO =
4

 Podremos determinar el error absoluto en la misma distancia (30 m), se vuelve a

caminar, y el numero de paso se lo multiplica por la longitud promedio de paso,
obteniéndose la distancia calculada.

DISTANCIA CALCULADA = n° de pasos recorridos X longitud promedio de paso

 Calculamos el valor absoluto: que viene a ser a la diferencia de la distancia medida

(30 m) comparada con la distancia calculada.

E = |D−Di|

 REALIZAMOS LAS OPERACIONES:

Longitud de paso = distancia / n° de pasos

Distancia recorrida N° de pasos Longitud de paso

D1 = 30 M X 1 = 37 pasos L1 = D1 / X 1
D2 = 30 M X 2 = 38 pasos L2 = D2 / X 2
D3 = 30 M X 3 = 37 pasos L3 = D3 / X 3
D4 = 30 M X 4 = 39 pasos L4 = D4 / X 4

11
 Calculamos la longitud de paso en cada recorrido:

30
o L1 = = 0.81 m
37

30
o L2 = = 0.78 m
38

30
o L3 = = 0.81m
37

30
o L4 = = 0.77 m
39

Longitud promedio de paso:

0.81+0.78+0.81+0.77
LP =
4
LP = 0.79 m

Distancia calculada:

Dc = N° de pasos X LP

o D1 = 37 x 0.79 D2 = 38 x 0.79

D1 = 29.23 m D2 = 30.02 m

o D3 = 37 x 0.79 D4 = 39 x 0.79

D3 = 29.23 m D4 = 30.81 m

Entonces calculamos Distancia total:

29.23+30.02+ 29.23+30.81
Dt =
4
Dt = 29.82 m
Obteniendo la distancia total podremos calcular la variación que puede existir como error
absoluto.

E = |D – Di|

12
 E = | 30 – 29.82|

E = 0.18 m

CONCLUSIONES
 Nosotros podemos realizar correctamente el alineamiento, el trazo de
perpendiculares, paralelas y el cartaboneo con los métodos que el docente nos
explicó.
 Pudimos aprender cómo manejar bien los equipos en este caso los necesarios
como fueron la wincha, jalones y estacas, para un buen trabajo en campo.
 Las señales que se deben dar para indicar si está correcto.
 Y que el cartaboneo es un importante en caso que nos encontremos en un caso
donde no contemos con ningún instrumento de medida asi sabremos medir con
solo usar nuestros pasos.

13
 REFERENCIAS BIBLIOGRAFICAS

 Guía de práctica de campo de topografía 1, proporcionada por la universidad.

 Apuntes realizados en la clase teórica.
 Topografía para ingenieros civiles (Gonzalo Jiménez Cleves).
 http://www.buenastareas.com/materias/informe-de-topografia-alineamiento-paralelas-
perpendiculares-cartaboneo/80
 http://es.scribd.com/doc/136398230/PRACTICA-1-Instrumentos-Elementales-
Alineamientos-y-Cartaboneo-de-Paso

14
 ANEXOS

Vista 03: se observa a los alumnos del grupo de topografía realizando los trabajos de alineamiento
teniendo como materiales: jalones, estacas y wincha.

15
Vista 02: se puede apreciar al docente Tene Farfán Valdemar explicando sobre la práctica que
realizamos en el campo de la universidad.

Vista 03: se observa a los alumnos realizando el cartaboneo con una distancia de 30 m para poder
calcular cuánto mide su paso aproximadamente.

Vista 04: se observa al docente del curso revisando el trabajo realizado por el grupo sobre
alineamiento perpendicular y paralelo.

16
