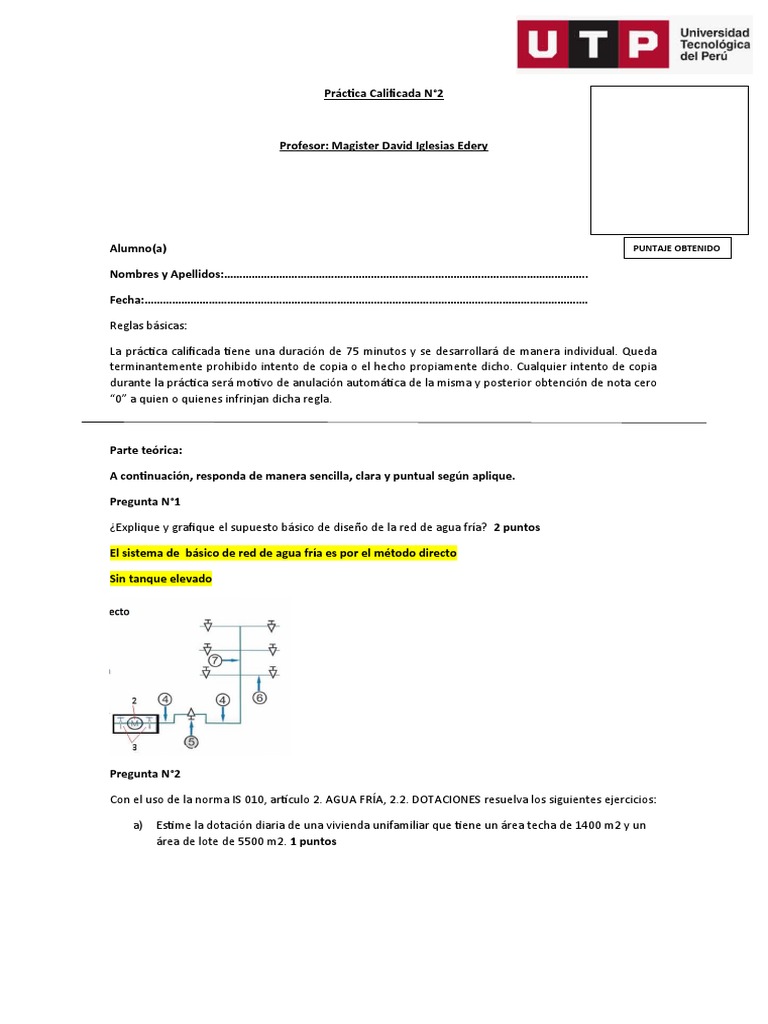

Práctica Calificada N°2

Profesor: Magister David Iglesias Edery

Alumno(a) PUNTAJE OBTENIDO

Nombres y Apellidos:………………………………………………………………………………………………………..

Fecha:……………………………………………………………………………………………………………………………….

Reglas básicas:

La práctica calificada tiene una duración de 75 minutos y se desarrollará de manera individual. Queda
terminantemente prohibido intento de copia o el hecho propiamente dicho. Cualquier intento de copia
durante la práctica será motivo de anulación automática de la misma y posterior obtención de nota cero
“0” a quien o quienes infrinjan dicha regla.

Parte teórica:

A continuación, responda de manera sencilla, clara y puntual según aplique.

Pregunta N°1

¿Explique y grafique el supuesto básico de diseño de la red de agua fría? 2 puntos

El sistema de básico de red de agua fría es por el método directo

Sin tanque elevado

Pregunta N°2

Con el uso de la norma IS 010, artículo 2. AGUA FRÍA, 2.2. DOTACIONES resuelva los siguientes ejercicios:

a) Estime la dotación diaria de una vivienda unifamiliar que tiene un área techa de 1400 m2 y un
área de lote de 5500 m2. 1 puntos
 5000 +2500=7500l/d
b) Estime la dotación diaria de un edificio de uso mixto que posee 9 pisos, el primer piso
destinado a restaurante con un área de comedor de 150 m2, del piso 2 al piso 4 destinado a
locales comerciales que poseen un área útil de 500 m2 por piso y del piso 5 hacia el piso 9
posee departamentos, en cada piso posee un departamento de 1 dormitorio, 2 dormitorios y
tres dormitorios. Así mismo indique la capacidad de la cisterna y tanque elevado. 2 puntos
area
1 piso 150 40 6000
2 piso 500 6 3000
3 piso 500 6 3000
4 piso 500 6 3000
5 piso
1 dormitorios(500) 2500
6 piso
7 piso 5 departamento
2 dormitorios(850) 4250
8 piso
9 piso 3 dormitorios(1200) 6000
27750 l/d
c)

Pregunta N°3

¿Cómo calcularían las unidades de gasto de un grifo de riego en un jardín? Explique el método y
presente el valor de las unidades de gasto. 2 puntos

Pregunta N°4

Mencione 5 consideraciones para el diseño de una red de agua fría, de acuerdo con lo revisado en clase.
1 punto

1) Preparar los planos de arquitectura, dejar solo los cascos, limpiar

2) Adelgazar las paredes, retirar cotas en exceso.
3) Entender el plano de arquitectura.
4) Proyectar una válvula de interrupción general inmediatamente después del ingreso a
la vivienda.
5) Cada baño debe de contar con una válvula de interrupción general para fines de
mantenimiento.
Pregunta N°5

En edificios multifamiliares y viviendas unifamiliares qué nos indica la norma referente al cálculo de la
dotación de agua fría. 1 punto

En unifamiliares va depender de el área y en los multifamiliares depende de la cantidad de

dormitorios
Pregunta N°6

La norma nos indica lo siguiente: “En los sistemas de alimentación y distribución de agua fría de una
edificación estará dotado de válvulas de interrupción, como mínimo en los siguientes puntos”
(Mencione tres consideraciones y explique el por qué). 1 Punto

Válvulas: Bronce para 125 psi y se fijarán a las tuberías de PVC mediante uniones universales.

En la tubería de impulsión inmediatamente después de la bomba, deberá instalarse una

válvula de retención y una válvula de compuerta.
Pregunta N°7

¿Qué son las unidades de gasto? ¿Para qué se usan? 1 Punto

Esto es una medida que pueden ser en litros por segundo o metros cúbicos por segundo que sirven para
controlar la cantidad de agua usada y darle una eficiencia correcta

Pregunta N°8

Mencione los criterios de diseño para el abastecimiento de agua de una edificación domiciliaria e
indique qué tipo de sistemas de abastecimiento de agua encontramos de acuerdo a lo visto en clase.

Encontramos sistemas directos que depende de la instalación inicial del medidor y otro que es el
indirecto que depende un taque o sistema

1 Punto

¿Cuál es la salida del aparato sanitario más desfavorable a considerar para el diseño de la red de
distribución de agua en una vivienda común? ¿Por qué? De acuerdo con la norma IS 010, ¿Cuál es la
presión mínima de servicio y presión máxima en tuberías de agua fría? 1 Punto.

Pregunta N°9

Realizar el trazo de la red de agua fría y aplique el método de hunter para el cálculo de las unidades de
gasto y gasto probables del tramo de la red de agua fría identificada. 7 puntos

Tomar como referencia el plano colgado en la semana 4

Se solicita realizar:
 a) Cálculo de la dotación diaria de agua – 1 punto
b) Cálculo de las unidades de gasto – 2 puntos
c) Dibujar el trazo de la red de agua fría – 2 puntos
d) Cálculo del diámetro de la tubería de conexión al medidor – 2 puntos

Usar un valor de C=150 y S= 0.05
