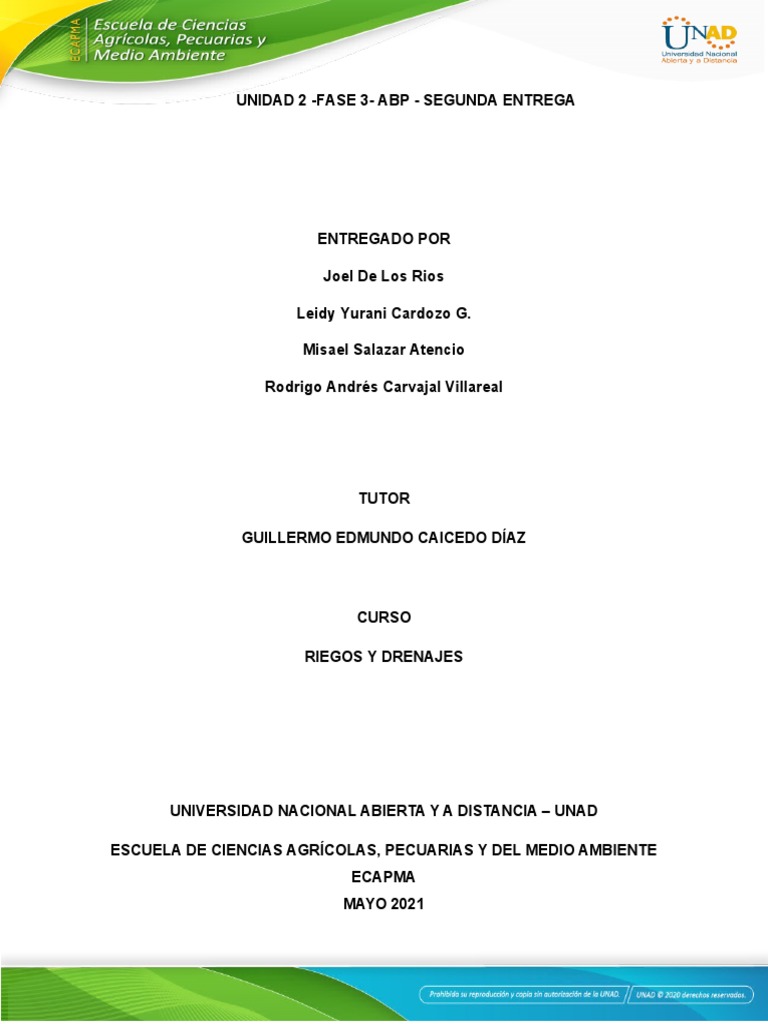

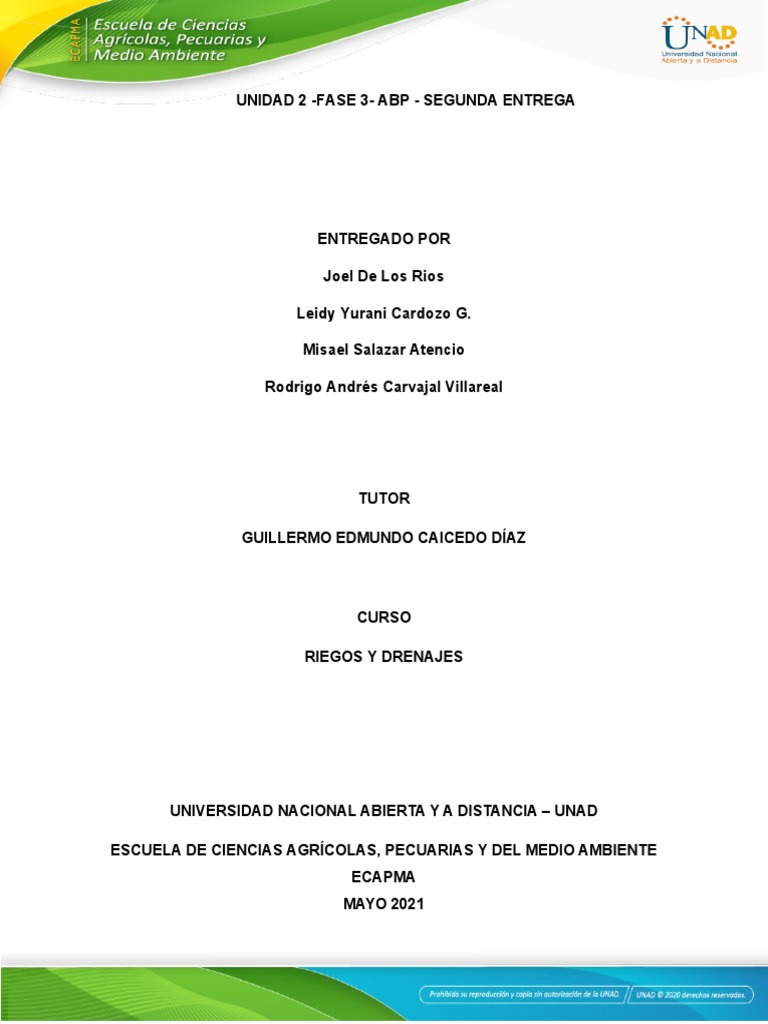

UNIDAD 2 -FASE 3- ABP - SEGUNDA ENTREGA

ENTREGADO POR

Joel De Los Rios

Leidy Yurani Cardozo G.

Misael Salazar Atencio

Rodrigo Andrés Carvajal Villareal

TUTOR

GUILLERMO EDMUNDO CAICEDO DÍAZ

CURSO

RIEGOS Y DRENAJES

UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD

ESCUELA DE CIENCIAS AGRÍCOLAS, PECUARIAS Y DEL MEDIO AMBIENTE

ECAPMA
MAYO 2021
 INTRODUCCION

Un sistema de riego se utiliza para garantizar las necesidades hídricas de un cultivo a

falta de agua de lluvia, a través dela bibliografía existen varios sistemas de riego que se
pueden emplear para un cultivo de cacao, para nuestra área de estudio se ha escogido
el sistema de riego por micro aspersión, pues ha traído buenos beneficios para este
cultivo. A continuación se mostraran las variables y la metodología de aplicación en
este sistema de riego.
 OBJETIVOS

General

A través de un ejemplo mostrar cual es el mejor sistema de riego que se puede

implementar en un cultivo de cacao, el cual supla las necesidades hídricas de este y
supere las expectativas del agricultor.

Específicos

Identificar los sistemas de riego existentes y cual se puede adaptar mejor a

nuestro cultivo.
Si el sistema escogido es el riego por microaspersión conocer sus ventajas y
desventajas a la hora de aplicar este sistema.
Clasificar las variantes de micro aspersión y conocer sus componentes en el
proceso ya que este sistema es muy utilizado en el medio agrícola.
CARACTERISTICAS GENERALES DE UN SISTEMA DE MICRO ASPERSION

Como su nombre lo indica el riego por micro aspersión nace como una adaptación del
sistema de riego por aspersión. Los micro aspersores se encargan de convertir el flujo
de agua a pequeñas gotas con un alcance no más de 5 metros, es considerado uno de
los métodos de riego más versátiles, debido a su fácil adaptación a todo tipo de
terrenos, los micro aspersores auto compensados logran un porcentaje de uniformidad
de riego bastante alto, comparado con cualquier otro tipo de riego convencional.
Siguiendo con las características tenemos:

Mayor ahorro y eficiencia de uso de agua comparado con cualquier otro sistema
Control visual sobre el mal funcionamiento de algún micro aspersor
Capacidad de crear micro climas
Mayor control de malezas y enfermedades foliares
Adaptable a todas las etapas de crecimiento del cultivo según lo requiera
Se adapta a cualquier topografía y suelo
El área que humedece cada microaspersor es reducida pero uniforme.

Y algunas ventajas que presenta sobre otros sistemas son las siguientes:

Mayor uniformidad de riego más que en goteo

Ahorra electricidad y agua
Tienen mayor velocidad de agua por consecuencia son menos propensos a las
obstrucciones que los goteros puedan tener.
Mantenimiento mínimo
Menor erosión y compactación del suelo
Montaje y manejo sencillo

El chorro de agua que sale de las boquillas de los microaspersores, al contacto con el
aire se difunde en gotas cayendo sobre la superficie en forma de lluvia.

En general en función de estas características, las técnicas de riego por microaspersion

que existen actualmente se pueden dividir en dos técnicas básicas que son
semiestacionarias o estacionarias, el sistema de riego por microaspersion mayormente
utilizado para el cultivo de cacao es de tipo fijo o estacionario.
Para diseñar cualquier sistema de riego se debe tener en cuenta datos del clima y del
suelo, así como también las practicas del agricultor, los cultivos y los factores limitantes
para este riego.

Limitantes de este sistema de riego

Dificultades en mantener la posición vertical

Cuando se hace trabajo de poda, raleo y cosecha los operarios suelen mover los
laterales y microaspersore, modificando la posición vertical que es la adecuada
para que el mojado sea uniforme.
Problemas fitosanitarios: el humedecimiento de tronco en arboles favorece el
desarrollo de enfermedades
Sujetos a robo: a simple vista los microaspersores llaman la atención por lo que
son más susceptibles al hurto.

Características del cultivo elegido

Información de un ejemplo de aplicación del sistema de riego en un sitio

geográfico similar al establecido, en el cual se muestre un esquema con los
elementos constitutivos, así como las características técnicas de los mismos
(tipo de emisor, caudal del emisor, tuberías: material, diámetro y longitud,
distancia entre laterales, tipo de bomba: caudal, altura útil, potencia.
Sistema de riego por microaspersión. Se usa mucho en frutales para satisfacer la
demanda del árbol pues un solo emisor puede cubrir sus necesidades (hasta cierta
edad del árbol).

Tiene un mayor caudal que el sistema de riego por goteo y un mejor alcance sin dejar
de ser localizado y puede alcanzar eficiencias del 85 %. Los sistemas de
microaspersión están compuestos de: bomba para presurizar, filtros, equipo de
inyección, válvulas de control de presión, líneas principales, líneas laterales y micro
aspersores. El riego uniforme y el monitoreo es fundamental para evitar sobre riegos
que representen pérdidas de nutrientes por lixiviación (INTAGRI, 2017).

Su esquema es como lo muestra la imagen

(INTAGRI, 2017)

Ejemplo de aplicación

Riego automatizado por micro aspersión para el cultivo de Cacao en l municipio de

Cabuyaro Meta, El Cacao representa el 7% de producción departamental, según la
Evaluación Agropecuaria Municipal del Ministerio de Agricultura en el año 2018 con
aproximadamente 8.000 Ha de Cacao sembradas. El municipio de Cabuyaro hace parte
de la Subregión del Río Meta, desde el año 2012 ha aumentado el área sembrada de
Cacao teniendo en cuenta sus características de topografía y clima aptas para la
producción de este producto. Para el año 2018 la producción de Cacao en el municipio
está representada por el 0.86% de la producción del departamento del Meta (ton)
teniendo aproximadamente 300 Ha sembradas en el mismo periodo. El sistema de
riego por microaspersión contará con la capacidad de beneficiar 120 hectáreas de
cacao, la densidad de siembra será de 1250 plantas/hectáreas El esquema de siembra
de la plantación es de doble surco, sembrado a tres bolillos a 2,3 m x 2,3 m y distancia
entre los dobles surcos de 4 metros, teniendo finalmente una densidad de siembra de
1250 plantas/hectárea teóricamente y la cual se ajusta en cada lote según los drenajes
terciarios y los finales de cada doble surco en los cuales están las denominadas “U” que
permite el giro de los tractores.

AUTOR: (Arango, 2019)

El sistema de automatización de riego por microaspersión consta de tres funciones:

monitoreo, control y distribución.

 Monitoreo: Este proceso interpreta el nivel de humedad del suelo a través

de sensores de humedad ubicados en la plantación de cada árbol de
cacao. Las mediciones son transmitidas al sistema de control donde son
guardadas y a partir de ellas el controlador realiza la estimación de la
carencia de agua en el terreno.
  Control: Aquí se interpreta la información entregada por el sistema de
monitoreo, se realiza comparación con los datos cargados (programados)
de necesidad hídrica del cultivo y a partir de esta comparación, se
ejecutarán secuencias de riego.
 Distribución: se llevará el agua desde el reservorio hasta el cultivo a
través de tubería primaria, secundaria para que se entregue al cultivo a
través del sistema de microaspersión.

AUTOR: (Arango, 2019)

Equipos para sistemas de riego por microaspersión.

ITEM PROCESO TECNOLOGIA CARACTERISITICAS

1 Bombeo Bomba de eje El equipo tiene un módulo de control

sistema de libre ROVATTI remoto GSM, que cuenta con una SIM

riego CARD, permitiendo arranques, paradas,

mensajes informativos del sistema (rpm,
presión, nivel de combustible, voltaje de la
batería, horas de trabajo acumuladas y
tiempo restante de trabajo)
2 Sistema de Filtrado de anillos Los elementos de anillos proporcionan
limpieza AZUD REF gran retención de sustancias orgánicas
 4DCL/8FX
3 Conducción Tubería PVC y Líneas de Conducción principal,
PE secundarias y terciaria

4 Distribución Micro aspersor Aspersores de largo alcance que permite

de agua en el AZUD RAINTEC un diámetro de cobertura de 6.0 m.
terreno Sistema Anti – Insectos para prevenir la
entrada en el Micro – Aspersor de
animales como hormigas que puede
producir taponamiento de las boquillas
5 Control de Manómetro de Manómetros

Presión glicerina marca

PARKER
Control de IR-100 hyflow de Válvulas hidráulicas: reduce la presión alta
caudal BERMAD aguas arriba a una presión menor y
6 constante aguas abajo, el piloto capta
continuamente la presión aguas abajo de la
válvula y en función de ella regula la
apertura y el cierre
Válvula de aire Válvulas alivio de aire: expulsa y/o
triple efecto introducir aire en instalaciones de
conducción de agua a presión,
Previniendo problemas hidráulicos como
aplastamiento o explosiones de tuberías
Programación NUTRICONTROL Sistema de automatización: compuesto por
del módulo de por radio un controlador de riego desde el que se
control frecuencia realiza la programación, este controlador
7
se comunica con los Módulos Router (o
antenas) distribuidos por la finca

CONCLUSIONES
  El riego es el aporte de agua que se da de una manera artificial, para que los
cultivos sean óptimos o tengan su ciclo de vida de la mejor manera para tener
excelentes resultados en las cosechas.
 Los recursos hídricos del suelo dependen de la disponibilidad del agua.
 El cultivo del Cacao se puede realizar en ambientes que contrastan con el sitio
de origen
 Los parámetros básicos son indispensables para elegir el sistema de riego a Los
a implementar.
 En el riego por goteo se utilizan tuberías de PVC y PE. las cuales son las
idóneas para esta labor de largo tiempo.

RECOMENDACIONES

 Se debe tener en cuenta la condición climática del suelo para saber la frecuencia
con que debe realizarse el riego.
 Se deben tener en cuenta las características del suelo y tampoco se deben
exceder en el riego con el fin de que la planta no se enferme.

REFERENCIAS BIBLIOGRAFICAS
Arango, A. M. (2019). Sistema de Riego Automatizado por Micro Aspersión para el
Cultivo de Cacao en el Municipio de Cabuyaro, Meta. Obtenido de
https://repository.udistrital.edu.co/bitstream/handle/11349/16271/Hern
%C3%A1ndezArangoAngelaMar%C3%ADa2019.pdf?sequence=3&isAllowed=y
GRITEC. (2018). RIEGO POR MICROASPERCION. Obtenido de
https://www.gritec.com.mx/riego-por-microaspersion/
IngenieriaReal. (15 de marzo de 2020). IngenieriaReal. Obtenido de
https://ingenieriareal.com/calculo-de-una-bomba-para-un-riego-por-aspersion/
INTAGRI. (5 de mayo de 2017). Los distemas de riegos Acto para la fertivilida. Obtenido
de https://www.intagri.com/articulos/agua-riego/los-sistemas-de-riego-aptos-para-
la-fertirrigacion
TODORIEGO. (s.f.). Riego por microaspersión. Obtenido de
http://www.todoriego.com.ar/w/index.php/en/blog/item/152-riego-por-
microaspersion
