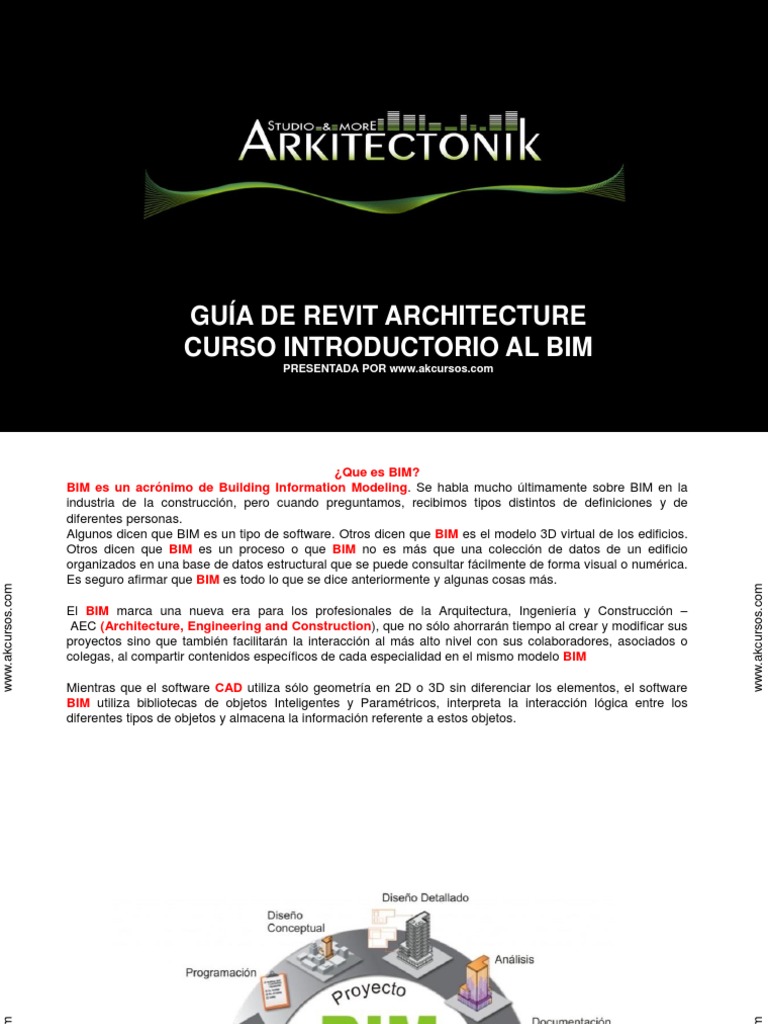

GUÍA DE REVIT ARCHITECTURE

CURSO INTRODUCTORIO AL BIM

PRESENTADA POR www.akcursos.com
 ¿Que es BIM?
BIM es un acrónimo de Building Information Modeling. Se habla mucho últimamente sobre BIM en la
industria de la construcción, pero cuando preguntamos, recibimos tipos distintos de definiciones y de
diferentes personas.
Algunos dicen que BIM es un tipo de software. Otros dicen que BIM es el modelo 3D virtual de los edificios.
Otros dicen que BIM es un proceso o que BIM no es más que una colección de datos de un edificio
organizados en una base de datos estructural que se puede consultar fácilmente de forma visual o numérica.
Es seguro afirmar que BIM es todo lo que se dice anteriormente y algunas cosas más.
www.akcursos.com

www.akcursos.com
El BIM marca una nueva era para los profesionales de la Arquitectura, Ingeniería y Construcción –
AEC (Architecture, Engineering and Construction), que no sólo ahorrarán tiempo al crear y modificar sus
proyectos sino que también facilitarán la interacción al más alto nivel con sus colaboradores, asociados o
colegas, al compartir contenidos específicos de cada especialidad en el mismo modelo BIM

Mientras que el software CAD utiliza sólo geometría en 2D o 3D sin diferenciar los elementos, el software
BIM utiliza bibliotecas de objetos Inteligentes y Paramétricos, interpreta la interacción lógica entre los
diferentes tipos de objetos y almacena la información referente a estos objetos.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
¿Programas que forman parte del BIM?
Revit Architecture
Revit Mep
Revit Structure
Navisworks
Etc, Etc.
 www.akcursos.com

REVIT ARCHITECTURE

www.akcursos.com
 www.akcursos.com

REVIT MEP

www.akcursos.com
 www.akcursos.com

REVIT STRUCTURE

www.akcursos.com
 www.akcursos.com

NAVISWORKS

www.akcursos.com
www.akcursos.com

www.akcursos.com
«En AUTOCAD dibujas en
REVIT CONSTRUYES»
www.akcursos.com

www.akcursos.com
Aquí vas a dar un click para crear un proyecto nuevo

Esta es la pantalla de bienvenida del Revit cuando lo abres. Aquí vas a encontrar Proyectos y Familias así como también
los Archivos recientes que hayas realizado.
www.akcursos.com

www.akcursos.com
Hay que dar un Click en examinar para poder ir a buscar una Plantilla que nos permita
tener ya muchas cosas de Revit ya Hechas. Ya que si lo abres sin plantilla tendrás que
hacer toda la configuración de Revit desde Cero.
www.akcursos.com

www.akcursos.com
En la carpeta que te pasamos para tomar el Curso hemos colocado una subcarpeta que se llama Plantilla de Revit ahí
vas a poder encontrar una Plantilla que se llama DefaultESPESP le das un click y después en abrir para que sea esta
Plantilla la que cargues para comenzar a Trabajar.
www.akcursos.com

www.akcursos.com
Al cargarla como archivo de Plantilla ya solamente queda darle un
click en ACEPTAR.
www.akcursos.com

www.akcursos.com
Esta es la ventana de Revit cuando ya esta cargada la Plantilla podemos
observar que aparecen en la pantalla cuatro símbolos que indican las
orientaciones del proyecto Norte, Sur, Este y Oeste.
www.akcursos.com

www.akcursos.com
En caso de que una de las ventanas no aparezca puedes
sacarlas de nuevo en el menú de vista y después interfaz
de usuario ahí activas navegador de proyecto y
propiedades. Las demás las puedes dejar como están.

Recomendamos Dejar la Ventana de Propiedades de

lado izquierdo y la de Navegador de Proyectos arrastrarla
de lado derecho para sea más fácil manejarla.

Con el Comando PP del Teclado puedes activar la ventana de

Propiedades. No necesitas dar click en la tecla Enter porque en Revit
ningún comando del teclado se aplica con Enter del teclado.
www.akcursos.com

www.akcursos.com
Así recomendamos que debe de quedar la pantalla del
Revit para comenzar a trabajar ya en un proyecto.
www.akcursos.com

www.akcursos.com
Tenemos que revisar las unidades de medida para empezar a trabajar. Entonces con el Comando UN del Teclado vamos a
abrir la ventana de Unidades de Proyecto. Recuerda que los Comando son sin la Tecla Enter. Al abrir esta ventana tenemos que
revisar que las unidades esten en formato deseado. Por ejemplo Metros en la Mayoria de los conceptos.
www.akcursos.com

www.akcursos.com
Otra forma de Abrir la Ventana de Unidades de Proyecto es en el Menú de
Gestionar y después click en Unidades de proyecto.
 Ahora vamos a entender como funciona Revit en cuestión de Niveles de
Proyecto. Para esto vamos a dar un click en los alzados Este.
www.akcursos.com

www.akcursos.com
En Revit hay dos tipos de Niveles de Proyecto. Los Principales y los Secundarios. Los Niveles Principales se hacen con el
Comando LL del Teclado y los Secundarios se hacen copiando Un nivel principal. Los alzados y las secciones son los únicos
lugares donde puedes crear niveles de proyecto. Los Niveles principales son Azules mientras que los Secundarios son negros.
 Otra forma de Hacer Niveles Principales es con el comando Nivel del
Menú de Arquitectura.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Los Niveles principales sirven para planos que vas a querer imprimir como por ejemplo Planta Baja, Planta Alta, Tercer Piso,
etc. Los niveles secundarios son aquellos que sirven solo para indicar referencias, como por ejemplo nivel de cerramiento,
nivel de piso terminado, nivel de banqueta, nivel de zoclo, nivel de antepecho. Los niveles principales son los únicos que
aparecen en la ventana de Navegador de proyectos mientras que los secundarios no aparecen solo en las referencias del
nivel.
www.akcursos.com

www.akcursos.com
Ya que están definidos los Niveles de proyecto, nos vamos al plano de Planta Nivel 1 para comenzar a desplantar nuestro
primer piso de la casa habitación. Y es un buen momento para comenzar con nuestros Ejes de Muro que en Revit se llaman
Rejillas. Estos lo podemos comenzar con el Comando GR del teclado.
www.akcursos.com

www.akcursos.com
También se pueden hacer las Rejillas con Rejillas que esta en el menú de Arquitectura
www.akcursos.com

www.akcursos.com
Cuando ya hiciste una Rejilla y la configuraste puedes utilizar el Comando CO del teclado para copiarlos. También puedes
utilizar este comando para copiar cualquier objeto desde el Menú de Modificar. Primero se selecciona el objeto que quieres
copiar, después de teclea CO o se selecciona el Icono de Copiar. Luego indicas con un click en la pantalla de donde a donde
quieres copiar el objeto lo bueno es que se marca con un recuadro punteado en azul el objeto que quieres copiar. La distancia
a la que quieres copiar un objeto puedes teclearla con el teclado.
www.akcursos.com

www.akcursos.com
Hay que tratar de que las rejillas queden dentro de los símbolos de alzados de orientación norte, sur, este y oeste.
www.akcursos.com

www.akcursos.com
No puedes utilizar dos nombres iguales para un símbolo de Rejilla. Necesitas ser un nombre exclusivo sino Revit te va a enviar
este tipo de Mensajes. Si quieres hacer Limites de propiedad con LP un ejemplo es que hagas LP1, LP2, LP3 y así
sucesivamente.
www.akcursos.com

www.akcursos.com
Para que aparezcan todas los extremos de las rejillas por ambos lados es muy importante seleccionar una rejilla y darle un click
en uno de los botones más importantes del Revit (Editar Tipo). Y ahí activar las dos casillas de Extremo 1 y Extremo 2 como
aparece en la Pantalla.
www.akcursos.com

www.akcursos.com
Así deben de verse nuestras Rejillas cuando ya están listas.
www.akcursos.com

www.akcursos.com
Vamos a empezar a hacer los Muros, pueden comenzar con el Comando WA del Teclado o con el Icono de muro desde el
menú de Arquitectura.
www.akcursos.com

www.akcursos.com
Revit maneja una Lista desplegable donde puedes ir viendo los Tipos de Muro que ya están guardados en la Plantilla y los que
puedes ir creando poco a poco para tus proyectos.
www.akcursos.com

www.akcursos.com
Cuando seleccionamos uno y queremos modificarle algo, ya sea el grosor, los materiales, etc. Necesitamos darle un Click a
Editar Tipo.
www.akcursos.com

www.akcursos.com
Se va a abrir la ventana de Propiedades de Tipo una de las ventanas más importantes de Revit. Y entonces ahí nos vamos a
encontrar muchas opciones que podemos editar de nuestros muros. Pero si quieres crear un muro nuevo a partir de uno que
ya existe el botón clave se llama Duplicar. Sirve para que hagas un objeto nuevo y puedas modificar sus características sin
perder las propiedades originales del objeto. Durante el Curso vas a ver que casi todas las cosas se duplican.
www.akcursos.com

www.akcursos.com
El nombre que le establezcas aquí en este punto es muy importante ya que es el nombre con el que lo identificaras durante
todo tu proyecto en la ventana de propiedades. Recomendación ponerle un nombre como Muro de 0.15 Exterior.
www.akcursos.com

www.akcursos.com
Una vez que ya duplicaste el Muro si quieres darle propiedades de Grosor y materiales tienes que darle un click en editar la
estructura. Ya que no te deja modificar directamente la Anchura.
www.akcursos.com

www.akcursos.com
Aquí le vas a poder modificar el grosor a los Muros, Pisos, Cubiertas y Plafones.
www.akcursos.com

www.akcursos.com
Recomiendo activar la vista previa para poder ver los cambios que le vamos a realizar. Una vez que ya este configurado el
muro podemos darle click en aceptar en dos ocasiones para salirnos a la pantalla principal del Revit. Si por un motivo le das
Cancelar o tachita vas a perder todo lo que hiciste desde que entraste a editar tipo. Inclusive vas a perder el Duplicar previo.
www.akcursos.com

www.akcursos.com
Ya con el muro previamente configurado ya podemos comenzar a colocarlos sobre nuestras rejillas. Es muy importante
recalcar que no solamente puedes poner muros sobre las rejillas también se pueden poner muros aunque no tengas rejillas
colocadas. Se le puede dar un click y escribir con el Teclado la distancia que quieres ponerle al muro. Los muros por default se
comienzan poniendo del eje de muro hacia los lados. Pero se puede modificar esto para que comiencen de la cara de
acabado exterior o de la cara de acabado interior. Esto sirve mucho para cuando vas a medir una construcción ya hecha y vas
a hacer los planos en Revit. Tu mediste en la obra a cara de acabado exterior entonces aquí también tienes que modificarlo
para que no te salgan medidas incorrectas. La altura de los muros se define con la restricción base y restricción superior de
acuerdo a los niveles de proyecto. Si un muro esta desconectado vamos a tener muchos problemas para modificar las alturas
de los mismos.
www.akcursos.com

www.akcursos.com
Si vas a querer hacer otros muros con diferente grosor o clasificación por ejemplo los interiores necesitas volver a entrar a
editar tipo para Duplicar el muro y editar sus propiedades. Esto puede ser antes de hacer los muros o con los muros ya hechos
y al querer modificar alguno.
www.akcursos.com

www.akcursos.com
Después de dar un click en duplicar tienes que escribir el nuevo nombre que le pondrás a estos muros. Por ejemplo Muros
Interiores
www.akcursos.com

www.akcursos.com
Ahora solo falta colocar los muros interiores donde tu quieras. Podemos revisar que todo ande bien porque en la ventana de
propiedades nos indica cual es el muro que estamos utilizando.
www.akcursos.com

www.akcursos.com
Vamos a hacer exactamente lo mismo pero ahora para los Muros de Barda Perimetral.
www.akcursos.com

www.akcursos.com
Ya solo faltaría colocar los muros de la barda perimetral.
www.akcursos.com

www.akcursos.com
Si te equivocaste en algún nombre y quieres corregirlo puedes darle un click en Cambiar Nombre para que lo modifiques.
www.akcursos.com

www.akcursos.com
Ahora vamos a colocar los Suelos. En este caso podemos hacerlo con la Herramienta suelos que se encuentra en el Menú de
Arquitectura ya que no tiene comando del teclado.
www.akcursos.com

www.akcursos.com
Por primer vez en nuestra practica aparece la Paloma verde y la Cruz roja en el menú superior. Es muy importante que
seleccionemos el tipo de piso que queremos y si ninguno nos convence puedes seleccionar uno por defecto y después entrar
a editar tipo, duplicarlo y modificarlo.
www.akcursos.com

www.akcursos.com
Al momento de duplicarlo ponle un nombre con el que lo identifiques fácilmente en la ventana de propiedades. Después de
ponerle nombre es muy importante ir dar un click en editar la estructura para poder modificar el grosor del suelo.
www.akcursos.com

www.akcursos.com
En esta ventana de editar montaje vamos a poder editar el grosor y el material de los Suelos. Al terminar la edición tenemos
que darle click en Aceptar a todas las ventanas para salir ya a colocar el suelo que acabamos de crear.
www.akcursos.com

www.akcursos.com
Ya configurado el Suelo vamos a dibujarlo. Con las herramientas de Línea de Contorno
www.akcursos.com

www.akcursos.com
Es muy importante que cuando vayamos a trazar el suelo siempre se cierren las líneas rosas que no queden abiertas o
desconectadas. También si generas una figura dentro de otra lo que vas lograr es que se haga un hueco. Aquí puedes tener
varios errores: Que la línea no se cierre, que coloques una línea donde ya tenias otra o que cruces líneas. Todos estos errores
te mandaran mensajes de advertencia para que los corrijas y no te dejara salir de la herramienta. Al terminar hay que darle un
click a la paloma verde.
www.akcursos.com

www.akcursos.com
Error por darle click a la paloma verde sin haber cerrado bien la fijura
www.akcursos.com

www.akcursos.com
Así debe de quedar bien cerrada la figura.
www.akcursos.com

www.akcursos.com
Click en la Paloma Verde para Finalizar la herramienta.
www.akcursos.com

www.akcursos.com
Muchas veces cuando regresas al Menú de Arquitectura teniendo activa la herramienta de suelo, techo, cubierta, escalera,
rampa o barandal parece que se desactivan todas las opciones inclusive mucha gente piensa que ya se trabo el revit pero no
es cierto lo único es que hay que darle un click de nuevo a la herramienta de Modificar / Crear contorno para que vuelvan a
aparecer los iconos de paloma verde y tachita roja.
www.akcursos.com

www.akcursos.com
Esto pasa si quieres darle click a la paloma verde cuando no haz dibujado nada en la pantalla.. Error de Boceto Vacio.
www.akcursos.com

www.akcursos.com
Así queda el Suelo ya terminado con dos huecos previamente trazados. Pero si por algún motivo quieres volver a editar este
suelo y corregir algo que no te gusto puedes darle un click en editar contorno y editas la forma. Click en editar tipo editas sus
propiedades.
www.akcursos.com

www.akcursos.com
Cuando aparece esta ventana de Proyecto no Guardado recientemente. Es porque no has grabado el proyecto y Revit te lo
esta recordando. Aquí tienes 3 opciones. Lo Guardas y seleccionas donde, Guardas el proyecto y defines los intervalos del
recordatorio o no guardas y defines los intervalos de recordatorio. Otra cosa que podrías hacer es darle click a la tachita roja
con blanco de la esquina superior derecha. Pero lo que mas recomendamos hacer es Guardar el Proyecto.
www.akcursos.com

www.akcursos.com
Puedes guardar tu proyecto en la carpeta que tu selecciones. También puedes cambiar la cantidad de respaldos que te guarda
el programa dándole un click a Opciones.
www.akcursos.com

www.akcursos.com
Vamos a generar otro suelo para eso vamos a la herramienta Arquitectura suelo y editar tipo / Duplicar. Le asignamos un
nombre que lo identifique y al final editar la estructura.
www.akcursos.com

www.akcursos.com
Aquí en la Ventana de editar Montaje puedes editar el Grosor.
www.akcursos.com

www.akcursos.com
Marcamos la zona que va a llevar césped.
www.akcursos.com

www.akcursos.com
Vamos a generar otro suelo para eso vamos a la herramienta Arquitectura suelo y editar tipo / Duplicar. Le asignamos un
nombre que lo identifique y al final editar la estructura.
www.akcursos.com

www.akcursos.com
Marcamos la zona que va a llevar Agua.
www.akcursos.com

www.akcursos.com
Vamos a generar otro suelo para eso vamos a la herramienta Arquitectura suelo y editar tipo / Duplicar. Le asignamos un
nombre que lo identifique y al final editar la estructura.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Marcamos la zona que va a llevar Concreto.
www.akcursos.com

www.akcursos.com
Por primer vez en todo el curso vamos a ver la Vista 3D de nuestro proyecto y podemos visualizar que todo lo que fuimos
haciendo en plano de planta se ve reflejado en la Vista 3D. Para Rotar es con el CTRL + El Scroll del Mouse Sostenido.
www.akcursos.com

www.akcursos.com
Es muy importante revisar el Nivel en el que se coloca el suelo.
www.akcursos.com

www.akcursos.com
Podemos hacer los muros interiores aunque no tengamos rejillas. Y lo bueno es que cuando seleccionas un muro aparecen
cotas en azul que pueden ser modificadas para que se cambie la ubicación del muro.
www.akcursos.com

www.akcursos.com
En cualquier momento con el Muro seleccionado puedes ir a la lista de la ventana de propiedades a cambiar el tipo.
www.akcursos.com

www.akcursos.com
Es buen momento para colocar las puertas de nuestro proyecto y Revit tiene muchos tipos de puerta ya predeterminados para
usar en cualquier momento. El Comando DR del teclado es el comando que se usa para poner puertas. También puedes
hacerlo en el Menú de Arquitectura Puertas.
www.akcursos.com

www.akcursos.com
En la lista de Propiedades puedes seleccionar puertas ya previamente cargadas. Y cualquiera que selecciones la puedes
editar.
www.akcursos.com

www.akcursos.com
Es muy importante acercar el puntero o el cursor a un muro para que la puerta que seleccionaste se ponga con un click. Ya que
si no estas cerca del muro no se podrá poner la puerta,
www.akcursos.com

www.akcursos.com
La puerta se coloca con un click y después se puede mover la ubicación con las cotas que aparecen al seleccionar la puerta.
Con un click a La Barra espaciadora del Teclado puedes girar la puerta para que abra izquierda derecha para adentro o para
afuera.
www.akcursos.com

www.akcursos.com
Puedes cambiar de tipo de puerta en cualquier momento.
www.akcursos.com

www.akcursos.com
Con el Comando MV del teclado también puedes mover las Puertas. Primero se selecciona la puerta que quieres mover
después se da click en MV del teclado y al final das click de donde a donde quieres moverla. Tambien puede ser con el
comando de mover que esta en la pestaña de Modify.
www.akcursos.com

www.akcursos.com
Si quieres editar una puerta para poder modificar la altura, anchura o cualquier propiedad. Es muy importante ir a Editar Tipo en
la ventana de Propiedades. No olvides duplicar la puerta antes de modificarla para que las que ya pusiste previamente
permanezcan con las mismas propiedades.
www.akcursos.com

www.akcursos.com
Si quieres cargar una Puerta que descargaste de internet o que tienes en alguna carpeta de tu computadora. Lo único que
tienes que hacer es darle un click a Cargar Familia previamente tienes que tener activada la opción de puertas y estar en el
menú de modificar.
www.akcursos.com

www.akcursos.com
Puedes ir a buscar en las carpetas de tu computadora más adelante te daremos paginas Web donde puedes descargar más.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Es recomendable que cambies el modo de visualización de los iconos a Miniaturas para poder ver como son las puertas antes
de ponerlas.
www.akcursos.com

www.akcursos.com
Es muy importante que si vas a poner puertas exclusivamente te vayas a la carpeta de puertas, no de ventanas ni muebles
porque sino te va a mandar mensaje de error.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Una vez que ya pusimos dos tipos de puertas diferentes nos damos cuenta que una en planta se ve curva y otra se ve recta.
Esto es debido a que el Nivel de detalle en el que se esta visualizando el plano esta por default en Bajo. Si cambiamos el Nivel
de Detalle a Alto o Medio esto va a cambiar. Como lo veras en la siguiente Diapositiva.
www.akcursos.com

www.akcursos.com
Aquí es donde se cambia el Nivel de Detalle del Dibujo. Es muy importante que como lo dejes se va a Imprimir.
www.akcursos.com

www.akcursos.com
En detalle alto las dos puertas se ven curvas en la representación.
www.akcursos.com

www.akcursos.com
Hay una cosa muy común que le sucede a la persona que le de doble click a una puerta, ventana o mueble
www.akcursos.com

www.akcursos.com
Se abre en una ventana independiente la puerta para editarla mucho más a fondo. Aunque en este momento mientras no
veamos este menú lo mejor seria que le dieras click en la cruz para regresar a la otra ventana anterior.
www.akcursos.com

www.akcursos.com
Aquí seleccionar no Guardar los cambios.
www.akcursos.com

www.akcursos.com
Ahora vamos con las Ventanas se hacen con el Comando WN del teclado o también se puede con el Menú de Arquitectura y
después Ventana.
www.akcursos.com

www.akcursos.com
Puedes seleccionar una ventana que este en la lista de propiedades o cargar ventanas de internet.
www.akcursos.com

www.akcursos.com
Puedes cargar Ventanas que tengas guardadas en tu computadora si das un click en cargar familia.
www.akcursos.com

www.akcursos.com
Puedes ir a buscar en las carpetas de tu computadora más adelante te daremos paginas Web donde puedes descargar más.
www.akcursos.com

www.akcursos.com
Este es el error por querer cargar una puerta pero estar en la herramienta de Ventanas. Mucho Cuidado.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Para resolver la ubicación exacta de la ventana en Antepecho puedes ir a la Vista 3D. Ahí puedes modificar con la ventana
seleccionada: La altura de antepecho o la altura de extremo inicial (Cerramieto) enlo personal me gusta mes la ultima.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Si editas ventanas por ejemplo la de Baño y le aumentas el antepecho puede ser que no se vea en la planta. Así que tienes
que editar el rango de vista, aumentarlo para que se pueda ver en el en plano la ventana representada.
www.akcursos.com

www.akcursos.com
Es momento de insertar muebles en Revit se llaman Componentes. El Comando CM del teclado accesa directo o también
puedes hacerlo en el menú de Arquitectura y después componente. Para Revit Componente es: Mobiliario, Luminarias,
Vegetación. Carros, Escalas Humanas, etc.
www.akcursos.com

www.akcursos.com
Lo primero que te va a aparecer en la pantalla es un mensaje que tienes que darle que Si quieres cargar una Familia ahora.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
En la carpeta del curso pusimos una carpeta que se llama Muebles de Revit donde puedes encontrar algunos componentes y
de igual forma mas adelante te daremos paginas para poder descargar más..
www.akcursos.com

www.akcursos.com
Para cargar más componentes puedes ir a dar un click en Cargar Familia.
www.akcursos.com

www.akcursos.com
Otra forma más rápida de cargar componentes es arrastrándolos directamente desde la carpeta hasta la pantalla del Revit.
Este paso hay que hacerlo de mueble en mueble no muchos a la vez.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Para cargar más componentes puedes ir a dar un click en Cargar Familia.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Hay muebles que necesitas ponerlos muy cerca de los muros porque sino no te dejara ponerlos. Por ejemplo los retretes,
inodoros, estufas y todos aquellos muebles que necesiten que su anfitrión sea el muro..
www.akcursos.com

www.akcursos.com
Puedes modificar su posicion sobre el mismo muro con las cotas azules que aparecen al seleccionar el mueble o tambien con
el Comando MV del teclado que es para mover objetos.
www.akcursos.com

www.akcursos.com
Puedes editar muebles al entrar a editar tipo. Desde el material hasta las dimensiones. No todos los muebles se pueden editar..
www.akcursos.com

www.akcursos.com
Puedes rotar muebles con la barra espaciadora del teclado pero solo se rotarían a 90 grados. Si quieres rotar a un ángulo
distinto puedes hacerlo con el Comando RO del teclado,
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Un comando muy importante en Revit es el Comando SL el cual nos sirve para dividir muro en partes en horizontal y en
Vertical. También puedes encontrar esta herramienta en el Menú de Modificar. Solo corta muros y líneas. No pisos ni Cubiertas.
www.akcursos.com

www.akcursos.com
Para dividir solamente das click donde quieres cortar y listo cuando termines te recomiendo darle doble click a la tecla ESC del
teclado para cancelar ya la herramienta y no cortes algo por equivocación..
www.akcursos.com

www.akcursos.com
En la Vista 3D puedes apreciar como ya se selecciona el muro en partes.
www.akcursos.com

www.akcursos.com
Con esta flecha puedes mover la base del muro para que empiece más arriba o también lo puedes hacer con una medida
exacta en la ventana de propiedades.
www.akcursos.com

www.akcursos.com
Puedes también seleccionar editar perfil para modificar el muro en su forma original.
www.akcursos.com

www.akcursos.com
Se va a poner el perfil del muro en color rosa y puedes eliminar líneas para crear nuevas con otras formas como por ejemplo
arco. Es muy importante que antes de finalizar este perfectamente cerrada la forma con líneas rectas o curvas..
www.akcursos.com

www.akcursos.com
En este caso eliminamos la línea inferior y decidimos crear un arco. Al finalizar tenemos que darle click en la Palomita Verde.
www.akcursos.com

www.akcursos.com
Este es el resultado final del muro.
www.akcursos.com

www.akcursos.com
Ahora vamos a hacer unos huecos en el Muro con la misma herramienta de Editar Perfil.
www.akcursos.com

www.akcursos.com
Al hacer una figura dentro de otra también se hacen huecos como lo que sucede con los suelos y más adelante con los
Plafones, Cubiertas, etc. No olvides la palomita verde al finalizar.
www.akcursos.com

www.akcursos.com
Si no te gusta el resultado final puedes dar un click en restablecer perfil y el muro vuelve como estaba..
www.akcursos.com

www.akcursos.com
Ahora aplicaremos el Comando SL para el hueco de la Cochera.
www.akcursos.com

www.akcursos.com
En la vista 3D podemos ver los cambios de altura de los muros.
www.akcursos.com

www.akcursos.com
Desfase de base es un botón que podemos modificar para hacerlo con medida exacta.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Volveremos a aplicar el Comando SL del teclado para dividir el muro.
www.akcursos.com

www.akcursos.com
Pero ahora el SL no solo lo aplicaremos en Planta sino también en una Vista 3D se puede usar para dividir el muro en dos
partes pero en el sentido Vertical.
www.akcursos.com

www.akcursos.com
El muro dividido puedo seleccionarlo y sustituirlo por un Muro Cortina Simple para hacer un Fijo de Vidrio y después poderle
agregar Rejillas y Montantes.
www.akcursos.com

www.akcursos.com
Ya para este punto recomiendo visualizar el proyecto con un estilo visual Colores Coherentes. Para poder verlo de colores.
Aunque hay algunos otros que se pueden utilizar este es bueno y ligero. De los más pesados esta el de Realista. Mucho OJO.
www.akcursos.com

www.akcursos.com
Ahora nos dispondremos a colocarle Rejillas al Muro Cortina (Divisiones al Vidrio).
www.akcursos.com

www.akcursos.com
Vamos dando un click en el lugar donde quieras colocar una Rejilla. Puedes modificar la separación entre cada una de ellas si
modificas las cotas que aparecen en azul. También puedes poner una sola Rejilla en un Segmento o en todo los Segmentos..
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Una vez colocadas las Rejillas podemos ya poner los Montantes (Perfiles).
www.akcursos.com

www.akcursos.com
Una manera muy rápido de hacerlo es dándole un click al botón de todas las líneas de rejillas y después un click a una rejilla
del muro cortina de esta manera se pondrán los montantes automáticamente en todas las rejillas. Aunque pudiste también
haber seleccionado solo Montante en un segmento de Línea y solo se pondría en una parte.
www.akcursos.com

www.akcursos.com
Puedes añadir o eliminar segmentos en cualquier momento.
www.akcursos.com

www.akcursos.com
Vamos a seleccionar el Otro muro que dividimos con el comando SL.
www.akcursos.com

www.akcursos.com
Y ahora lo vamos a sustituir por el Muro Cortina 300 x 200 que es un Muro Cortina que ya trae montantes a una cierta
separación que se puede modificar en cualquier momento.
www.akcursos.com

www.akcursos.com
En el botón de editar tipo vamos a poder encontrar todas las propiedades que se pueden modificar del muro cortina 300 x 200.
Recomendación importante duplicar antes de modificar. Se modifica el espaciado máximo vertical y horizontal.
 www.akcursos.com
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Si seleccionas un montante y le das un click a editar tipo puedes modificar las propiedades pero del montante nada mas.
www.akcursos.com

www.akcursos.com
Recuerda que si quieres dos montantes con medidas distintas es necesario duplicarlo. Sino te permite duplicar es muy
importante quitarle el PIN.
www.akcursos.com

www.akcursos.com
El PIN se activa con el Comando PN y se desactiva con el Comando UP del teclado tambien se puede hacer con los iconos
del menú de modificar. .
www.akcursos.com

www.akcursos.com
Y ahora ya vas a poder modificar y duplicar los montantes a tu gusto.
www.akcursos.com

www.akcursos.com
Estamos ya listos para hacer la Planta Nivel 2 entonces antes que nada vamos a un Alzado para revisar nuestros Niveles.
www.akcursos.com

www.akcursos.com
Vamos a crear un Nivel Secundario seleccionado el Nivel 1 y copiándolo con el Comando CO del teclado.
www.akcursos.com

www.akcursos.com
Acabamos de hacer el Nivel de Cerramiento.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Podemos hacer la cantidad de Niveles Secundarios que sean necesarios para apoyarnos en el proyecto.
www.akcursos.com

www.akcursos.com
El nivel de antepecho nos puede servir para que todas las ventanas de planta baja o alta las pongamos al mismo nivel.
www.akcursos.com

www.akcursos.com
En este ejemplo todas las Ventanas están a 0.00 de Antepecho del Nivel 1. Para seleccionar varios objetos es con CTRL del
teclado sostenido
www.akcursos.com

www.akcursos.com
Si cambiamos el Nivel en la Restricción de la ventana de propiedades veremos como se modifican todas las ventanas.
www.akcursos.com

www.akcursos.com
También el Mobiliario tiene una restricción con Nivel por ejemplo no es lo mismo dejar el mueble en el Nivel 1 que colocarlo en
un Nivel Secundario llamado Nivel de Piso terminado.
www.akcursos.com

www.akcursos.com
Ahora podemos ir a la Vista de Plano de Planta Nivel 2 donde haremos la Segunda Planta.
www.akcursos.com

www.akcursos.com
Podemos observar como se ve en gris claro el Plano de Planta Nivel 1. Esto puede ser bueno por una parte pero no tan bueno
por otra. Quizá nos puede llegar a estorbar para ver correctamente la Planta Alta. Entonces el Subyacente podemos dejarlo en
Ninguno si no queremos ver ninguna planta debajo.
www.akcursos.com

www.akcursos.com
Para hacer el Suelo de Entrepiso creo que es conveniente tener el Subyacente Nivel 1 activado.
www.akcursos.com

www.akcursos.com
Trazamos el Suelo de Entrepiso por donde quieras que este y con la línea de contorno que mas te convenga.
www.akcursos.com

www.akcursos.com
Al finalizar el Suelo de Entrepiso Revit te va a lanzar una Pregunta que hay que contestar que Si.
www.akcursos.com

www.akcursos.com
El Suelo de Entrepiso ya esta definido y se pone en Azul pero se quita dando un click en cualquier parte de la pantalla
www.akcursos.com

www.akcursos.com
Podemos cambiar a la Vista 3D para seleccionar el Suelo de Entrepiso y sustituirlo por uno de la Lista que ya tenemos o hacer
uno nuevo desde editar tipo duplicar. Recomendando hacerlo en la Vista 3D para poder apreciarlo.
www.akcursos.com

www.akcursos.com
Ahora vamos a hacer los Muros del Plano de Planta Nivel 2. Con el Comando WA del Teclado.
www.akcursos.com

www.akcursos.com
Podemos cambiar la Línea de Ubicación del Muro para empezar a hacerlos desde la Cara de Acabado Exterior, Cara de
Acabado Interior o desde el Eje de Muro.
www.akcursos.com

www.akcursos.com
Ya están trazados todos los muros exteriores de Planta Alta.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Voy a apagar el Subyacente para que ya no me aparezcan los muros del Plano de Planta Nivel 1
www.akcursos.com

www.akcursos.com
Es tiempo de cambiar de Tipo de Muros. De exteriores a Interiores para trazarlos.
www.akcursos.com

www.akcursos.com
Ya están colocados los Muros Interiores del Nivel 2.
www.akcursos.com

www.akcursos.com
En Revit ya hay algunas barandillas creadas para poder usarlas en nuestros proyectos.
www.akcursos.com

www.akcursos.com
La Barandilla es la única Herramienta que aunque no cierres el dibujo puedes darle click a la Palomita Verde para terminarla.
www.akcursos.com

www.akcursos.com
Así se ve ya Terminada la Barandilla
www.akcursos.com

www.akcursos.com
Es conveniente cambiar a la Vista 3D para poder visualizar mejor el Barandal.
www.akcursos.com

www.akcursos.com
Puedes cambiar de barandilla si la seleccionas y en la ventana de propiedades le das un vistazo a todas las que ya están
creadas en la Plantilla del Curso.
www.akcursos.com

www.akcursos.com
Este es la Barandilla de Panel de Vidrio. Si quieres editar las barandillas puedes hacerlo en Editar tipo Duplicar.
www.akcursos.com

www.akcursos.com
Ahora vamos a generar Techos (Plafones). Para eso Revit tiene sus propios Planos de Techo en este caso estamos en el Plano
de Techo Nivel 2
www.akcursos.com

www.akcursos.com
En el Menú de Arquitectura vamos a encontrar los Techos / No tienen comando y hay dos Tipos de Techo : Los Techos
automáticos y el Boceto de Techo. El techo automático basta con solamente un Click en el espacio donde quieres poner un
plafón. El espacio debe de estar cerrado por muros. Mucha gente Piensa que no se puso el Plafón porque no hay nada que lo
indique más que ir a la Vista 3D para Confirmarlo.
www.akcursos.com

www.akcursos.com
Aquí en la Vista 3D ya podemos apreciar el Plafón.
www.akcursos.com

www.akcursos.com
Si seleccionas el plafón en una orilla. Vas a poder revisar en que Nivel esta en la barra de propiedades. O le pones Un Nivel
secundario para restringirlo o le manejas Desfase de Altura. Puedes ir a crear un Nivel de Plafón en un Alzado.
www.akcursos.com

www.akcursos.com
Para poder trabajar más fácil los Plafones te recomiendo ya comenzar a trazar Secciones. Este Corte lo voy a hacer en el
Plano de Techo Nivel 2, pero pudo haberse hecho en cualquier plano de planta.
www.akcursos.com

www.akcursos.com
Trazamos una sección transversal. Se le puede cambiar el Sentido a la Sección dándole un Click a estas flechas.
www.akcursos.com

www.akcursos.com
En el Navegador de Proyectos te va a aparecer ya la barra de Secciones y podras ir viendo todos los cortes que hagas en el
proyecto.
www.akcursos.com

www.akcursos.com
Este es una sección donde puedes revisar muy bien los Niveles de tus Plafones.
www.akcursos.com

www.akcursos.com
Tambien tenemos otro tipo de Plafón que es el Boceto de Techo, Hay que estar en Plano de techo Nivel 2
www.akcursos.com

www.akcursos.com
El Boceto de Techo es una opción para hacer un Plafón Libre. Recuerda que si trazas una figura dentro de otra el resultado
será que lo de adentro quedara Hueco como en este Ejemplo. Siempre Palomita Verde para Terminar.
 www.akcursos.com

Así se ve el Plafón en planta.

www.akcursos.com
www.akcursos.com

www.akcursos.com
Si le quieres cambiar el Grosor y los materiales al Plafon puedes irte a Editar Tipo con el Plafón seleccionado. Duplicando
www.akcursos.com

www.akcursos.com
Al dar click en editar la estructura se abre el editor de montaje el cual me permite modificar el Grosor y el Material del Plafón.
www.akcursos.com

www.akcursos.com
Si le quieres poner Luminarias / Spots o Lámparas en el Techo necesitas ir a la herramienta Componente CM del Teclado.
www.akcursos.com

www.akcursos.com
Los focos están en una carpeta que se llama Instalaciones de Iluminación en la Carpeta del Curso.
www.akcursos.com

www.akcursos.com
Hay que revisar que la lámpara este preparada para Plafón.
www.akcursos.com

www.akcursos.com
Ya puedes ir colocando las Lámparas en el Plafón. Todas las lámparas las puedes editar en Editar Tipo / Duplicando
www.akcursos.com

www.akcursos.com
Ahí podemos ver las Lámparas en una Sección.
www.akcursos.com

www.akcursos.com
Editar Tipo es la herramienta para poder ver las propiedades de las Lámparas.
www.akcursos.com

www.akcursos.com
Estas son las propiedades de Fotometría donde vas a poder cambiar la Intensidad y el Color de luz que arrojan las Lámparas.
www.akcursos.com

www.akcursos.com
Si quieres ocultar un objeto en Revit puedes hacerlo seleccionándolo y dando Click derecho Ocultar en Vista Elemento o
categoria. Si seleccionas elemento solo se aculatará el objeto que seleccionaste pero si marcas Categoría se van a ocultar
todos los elementos del mismo tipo.
www.akcursos.com

www.akcursos.com
Para poder volver a aparecer lo que esta oculto tenemos que darle un click a este foco.
www.akcursos.com

www.akcursos.com
Se va a poner un recuadro rosa en toda la pantalla. Así que ahora será al revés daremos un click en el objeto que queremos
aparecer y le damos click derecho mostrar en vista Elemento o Categoría según como lo haya escondido.
www.akcursos.com

www.akcursos.com
Para ocultar el recuadro rosa solamente tenemos que desactivar el Foco de la barra inferior.
www.akcursos.com

www.akcursos.com
Vamos a generar la Escalera. Este es una herramienta que no tiene comando pero la encontramos en el Menú de Arquitectura.
La que vamos a seleccionar es la escalera por Componente. Hay que estar en el Plano de Planta Nivel 1 para hacerla.
www.akcursos.com

www.akcursos.com
Antes de trazar la escalera una de las cosas mas importantes es la configuración ya que en Revit las escaleras se programan
para que no se tenga que estar calculando ya la distancia ni la cantidad de escalones. Siempre y cuando marques un nivel de
donde inicia que se llama nivel base y un nivel en donde termina que se llama nivel superior.
www.akcursos.com

www.akcursos.com
Trazas un componente de escalera y al darle Palomita Verde se debe de ver así.
www.akcursos.com

www.akcursos.com
En el Plano de Planta Nivel 2 la escalera no se ve porque no le hemos hecho el hueco a la losa de entrepiso.
www.akcursos.com

www.akcursos.com
En el plano de Planta Nivel 1 vamos a hacer el Hueco del Entrepiso con la herramienta Agujero de Revit.
www.akcursos.com

www.akcursos.com
Trazas el agujero por todo el contorno de la escalera donde quieras el hueco en el entrepiso y al finalizar le das un click en la
Palomita Verde.
www.akcursos.com

www.akcursos.com
El Hueco no lo vas a poder ver al menos que te vayas a una Vista en 3D.
www.akcursos.com

www.akcursos.com
Parece que no se hizo un Hueco pero solo es el cajón que esta visible ya que si le doy un click en cualquier otra parte de la
pantalla desaparecerá y me dejara el Hueco.
www.akcursos.com

www.akcursos.com
Con esas flechas puedes mover la caja para que se haga el Hueco solamente en el Entrepiso que tu deseas.
www.akcursos.com

www.akcursos.com
En el Menú de Anotar hay una opción para enumerar los escalones esta herramienta se puede usar en Plano de Planta o en
Plano de Seccion..
 www.akcursos.com

Aquí podemos ver ya el Hueco.

www.akcursos.com
www.akcursos.com

www.akcursos.com
Estamos a punto de Hacer la Cubierta del proyecto. Para eso nos vamos a el Plano de Planta Nivel 3, Si no se ve la planta 2 es
muy importante activar el Subyacente
www.akcursos.com

www.akcursos.com
Aquí ya tenemos el Subyacente Nivel 2 Activado y estaos en el Plano de Planta Nivel 3. Aquí vamos a seleccionar la
Herramienta Cubierta que esta en el Menú de Arquitectura.
www.akcursos.com

www.akcursos.com
Trazamos la Cubierta por todo el perimetro y al finalizar le damos un Click en la Palomita Verde.
www.akcursos.com

www.akcursos.com
En la Vista 3D vamos a poder apreciar mucho mejor la Cubierta.
www.akcursos.com

www.akcursos.com
Hay varias maneras de hacer esta cubierta inclinada. La primera seria seleccionar la cubierta de una orilla y después irnos a
Editar Perímetro.
www.akcursos.com

www.akcursos.com
Se pone todo el perímetro en rosa para poder editarlo y basta con seleccionar una de las líneas del perímetro y darle un click
para activar definir pendiente y cuanto es el Angulo que quieres para esa pendiente. Al finalizar palomita verde.
www.akcursos.com

www.akcursos.com
Esto sucedió porque solo le di pendiente a una sola Línea de todo el perímetro de la cubierta. Si quiero seguir editándola
vuelvo a activar editar perímetro.
www.akcursos.com

www.akcursos.com
La cubierta esta lista para poder editarse.
www.akcursos.com

www.akcursos.com
Ahora veremos que sucede si le doy Definir Pendiente a dos Líneas paralelas. Al finalizar le damos Palomita Verde.
www.akcursos.com

www.akcursos.com
Este es el resultado de la Cubierta con dos líneas con definir pendiente activado. Volvemos a editarla.
www.akcursos.com

www.akcursos.com
Ahora le pondre pendiente a todas las lineas de mi cubierta. Veamos el resultado.
www.akcursos.com

www.akcursos.com
Este es el resultado de ponerle definir pendiente a todos los lados de la cubierta.
www.akcursos.com

www.akcursos.com
Las alturas se pueden definir con las flechas azules que estan arriba.
www.akcursos.com

www.akcursos.com
Voy a regresar a la Cubierta Plana lo único que tengo que hacer es entrar a editar el perímetro de la cubierta y después
desactivar definir pendiente en todos los lados de la cubierta. Al finalizar le damos un click a la Palomita Verde
www.akcursos.com

www.akcursos.com
Así se ve la cubierta de nuevo Plana.
Ahora vamos a ver una segunda opción para modificar la cubierta y hacer cubiertas inclinadas.
www.akcursos.com

www.akcursos.com
Al activarlo se ponen una linea punteada verde y unos cuadros verdes en las esquinas si seleccionas uno de ellos vas a poder
modificar la altura de ese punto o de esa linea.
www.akcursos.com

www.akcursos.com
Cuando hagas losas inclinadas vas a tener mucho este detalle que los Muros no se ensaran hasta llegar al nivel de la losa.
Vamos a cambiarlo.
www.akcursos.com

www.akcursos.com
Seleccionando primero el muro que quiero que llegue a la Cubierta y agarre la forma de la misma.
www.akcursos.com

www.akcursos.com
Con el muro seleccionado le damos un click al botón de enlazar a la parte superior base y para terminar un click en la orilla de
la cubierta, Puedes hacer muro por muro o seleccionar varios con CTROL sostenido del teclado y hacer varios al mismo tiempo
www.akcursos.com

www.akcursos.com
Los Muros Cortina también se pueden enlazar a la parte superior base.
www.akcursos.com

www.akcursos.com
De repente te pueden salir errores como este que tendrás que darle un click a suprimir elementos para que puedas seguir.
www.akcursos.com

www.akcursos.com
Vamos a abrir una vista de 3D para generar una Caja de Sección. Pero yo recomiendo antes Duplicar mi vista 3D. Dando click
derecho duplicar vista con Detalles a la vista que tu quieras en este caso la 3D. No importa cuantas duplicadas hagas.
www.akcursos.com

www.akcursos.com
Después de duplicar vamos a activar la caja de sección. Le puedes cambiar el Nombre a la Vista que Duplicaste, dadole click
derecho cambiar nombre.
www.akcursos.com

www.akcursos.com
Al activar la Caja de sección se pone un cajón transparente que nos permitirá mover las flechas para ir descubriendo la sección
3D.
www.akcursos.com

www.akcursos.com
Puedes hacer múltiples movimientos tanto para arriba abajo, los lados.
www.akcursos.com

www.akcursos.com
Te recomiendo que según sea la cantidad de cortes 3D que necesites sean la cantidad de Vistas duplicadas en el navegador
de proyectos.
www.akcursos.com

www.akcursos.com
Vamos a trabajar con algunas de las opciones del Menú de Vista.
www.akcursos.com

www.akcursos.com
Los alzados sirven cuando quieres agregar mas elevaciones o cuando borras alguna de las existentes.
www.akcursos.com

www.akcursos.com
La sección es la vista en Corte que puedes trazar tanto transversal como longitudinal y de inmediato te Revit te va a presentar
una vista de sección en el navegador de Proyectos.
www.akcursos.com

www.akcursos.com
Con estas flechas cambiamos hacia donde esta viendo la sección.
www.akcursos.com

www.akcursos.com
Todos las secciones se van agregando en el Navegador de Proyectos.
www.akcursos.com

www.akcursos.com
A cualquier vista en Revit se le puede activar las Sombras proyectadas solo dale un click a este botón.
www.akcursos.com

www.akcursos.com
La Planta de Conjunto es Planimetría General En esta planta se ve todo el proyecto completo ya no solo por Nivel.
www.akcursos.com

www.akcursos.com
La secciones se pueden dividir para que o sean rectas sino que varíen su dirección.
www.akcursos.com

www.akcursos.com
Vamos dando click donde queremos dividir la Secciones.
www.akcursos.com

www.akcursos.com
Todas las vistas que hemos ido haciendo podemos irlas juntando en un Plano con su membrete. Ya sea para imprimirlo o
exportarlo.
www.akcursos.com

www.akcursos.com
Voy a seleccionar el A0 Métrico pero solo para practicar.
www.akcursos.com

www.akcursos.com
El A0 Métrico es un membrete predeterminado por Revit pero nos va servir para comenzar a ver como se va armando un Plano
www.akcursos.com

www.akcursos.com
Para armarlo es cuestión de ir arrastrando cada una de las Vistas que quieres poner y soltarlas en el área de trabajo del
Membrete.
www.akcursos.com

www.akcursos.com
El plano se va a insertar en el Membrete con las mismas características con las que se ven en la Vista de Plano de Planta.
www.akcursos.com

www.akcursos.com
Para volver al membrete puedes hacerlo desde el Navegador de Proyectos y cada Plano tiene su escala individual.
www.akcursos.com

www.akcursos.com
Vamos a insertar Cotas o dimensiones en nuestro proyecto. Para esto podemos hacerlo con el Comando DI del teclado o en el
menú de Anotar y después Alineada..
www.akcursos.com

www.akcursos.com
Empezamos a colocar nuestras cotas. Pero hasta el momento solo me permitirá poner Cotas a Eje de muro.
www.akcursos.com

www.akcursos.com
Para poner cotas interiores podemos cambiar las cotas de Eje de muro a Caras de Muro como lo muestra la imagen.
www.akcursos.com

www.akcursos.com
Y para editar las Cotas podemos seleccionar una y después ir a Editar tipo
www.akcursos.com

www.akcursos.com
Aquí en la ventana de propiedades de Tipo de las Cotas tenemos que Duplicar si es que queremos manejar Cotas Interiores y
Cotas exteriores independientes para que cada una tenga sus propias propiedades.
www.akcursos.com

www.akcursos.com
Ahora vamos a hacer otra Hoja de Plano pero con nuestro propio membrete.
www.akcursos.com

www.akcursos.com
En esta ocasión le daremos click en Ninguno
www.akcursos.com

www.akcursos.com
Nos va a aparecer una hoja en blanco y es aquí donde podemos nosotros mismos dibujar nuestro membrete con la línea de
detalle que es el Comando DL del teclado o En el menú de Anotar también lo podemos encontrar.
www.akcursos.com

www.akcursos.com
Ahora el membrete que vamos a dibujar con Línea de Detalle tiene que ser de 0.90 x 0.60 si lo que quiero es un Plano, si
quiero un tamaño carta pues las medidas de una Carta o Doble Carta. Pero no Ponerle 90 x 60 sino 0.90 x 0.60
www.akcursos.com

www.akcursos.com
Podemos ir formando nuestros márgenes y nuestro membrete con la misma Línea de Detalle o DL del teclado.
www.akcursos.com

www.akcursos.com
Si quieres colocar un plano en tu membrete que ya estaba colocado en otro no te lo permitirá Revit vas a tener que Duplicar el
Plano para poderlo insertar en un nuevo membrete. No importa cuantas veces lo dupliques.
www.akcursos.com

www.akcursos.com
Duplicar Vista con Detalles es una de las mejores opciones para Duplicar.
www.akcursos.com

www.akcursos.com
Puedes dejarlo con el Nombre que se pone o tu cambiarle el nombre a la copia
www.akcursos.com

www.akcursos.com
Ahora si ya puedes arrastrar tu plano de planta al nuevo membrete.
www.akcursos.com

www.akcursos.com
Podemos complementar nuestro Plano con Textos para esto vamos a insertar textos con el Comando TX del teclado o el Icono
de Texto en el menú de Anotar. Puedes colocar Textos en cualquier vista. Solo que Textos en 3D se hace con otro comando.
www.akcursos.com

www.akcursos.com
Ya que seleccionaste el comando de texto haces un recuadro y empiezas a escribir.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Con el Texto seleccionado puedes entrar a Editar Tipo para revisar las propiedades y poder Modificarlo.
www.akcursos.com

www.akcursos.com
Estas son las propiedades del Texto. Desde el Color, el tipo de letra, el tamaño de la letra, etc. Es importante Duplicar.
www.akcursos.com

www.akcursos.com
Puedes insertar Imágenes como por ejemplo Logos o Renders que hayas hecho de tu proyecto y estén guardados en la
Computadora. En el menú de Insertar / Imagen.
www.akcursos.com

www.akcursos.com
Hay que ir a buscar la imagen donde la tengas guardada.
www.akcursos.com

www.akcursos.com
Por último podemos insertar un Membrete de Autocad. Para eso volvemos a seleccionar Menú de Vista Plano.
www.akcursos.com

www.akcursos.com
En esta ocasión le daremos click en Ninguno
www.akcursos.com

www.akcursos.com
Y en el Menú de Insertar hay un botón clave que se llama Importar CAD.
 Al ir a buscar el Plano en DWG de AUTOCAD es muy importante que en las Unidades de Importación seleccionemos
Centímetro si es un Membrete y Metros si es un plano que quieres modelar en 3D. También es muy importante Ponerle
Posición Origen a Origen o Centro Centro. Origen a Origen te pondrá el plano en la ubicación original que trae de Autocad. Si le
cambiamos a Centro a Centro el Revit te insertara el DWG al centro del proyecto actual.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Aquí ya se inserto un membrete que fue hecho en Autocad y lo vamos a Utilizar en Revit.
www.akcursos.com

www.akcursos.com
Si quieres editar algo del membrete de Autocad. Tienes que descomponerlo porque se pasa como un Block.
www.akcursos.com

www.akcursos.com
Regresemos al Plano de Planta Nivel 1 Para poder conocer la Herramienta de Llamada, La cual nos permite hacer Zooms de
áreas sin que tengas que ver todo el proyecto completo. Estas llamadas son muy buenas porque todo lo que dibujes en la
Llamada no se pone en el Plano de Planta y viceversa. Puedes dibujar líneas, cotas, textos y solo se verán en la llamada. .
www.akcursos.com

www.akcursos.com
Así se ve la llamada que hicimos en el Baño. Se va a colocar como una vista más en nuestro navegador de Proyectos.
www.akcursos.com

www.akcursos.com
Ahora vamos a ver la Herramienta Habitación el Comando RM del Teclado. Sirve para colocar las áreas de los espacios
además del nombre de cada área.
www.akcursos.com

www.akcursos.com
Es muy importante aclarar que si tienes espacios abiertos necesitas cerrarlos con una línea de separador de habitación esto no
tienes que hacerlo en ventanas y en puertas solo en huecos y debe de ser antes de colocar la Habitación.
www.akcursos.com

www.akcursos.com
Aquí lo colocamos ya en los tres huecos del plano. Ahora si podemos colocar nuestra herramienta Habitación.
www.akcursos.com

www.akcursos.com
Al colocar la Herramienta habitación vas a poder cambiarle el Nombre a cada Area
www.akcursos.com

www.akcursos.com
Y Revit automáticamente te esta haciendo una Tabla de Planificación de Habitaciones que es el resumen de todas tus áreas.
www.akcursos.com

www.akcursos.com
Aquí esta la Tabla donde puedes ver el Nombre, Área y Perímetro por Nivel.
www.akcursos.com

www.akcursos.com
Si regresamos al Plano de Planta Nivel 1 También tenemos una Herramienta bien interesante que se llama Cota de Elevación
es el comando EL del Teclado. Sirve para marcar en Planta Sección o Alzado a que Nivel de Altura estamos.
www.akcursos.com

www.akcursos.com
Aquí pusimos uno en un alzado este.
www.akcursos.com

www.akcursos.com
En este momento vamos a cambiar de vista al 3D para poder trabajar todo lo que tiene que ver con los materiales previo al
Renderizado.
www.akcursos.com

www.akcursos.com
Para Gestionar los Materiales Revit nos permite hacerlo desde el Menú Gestionar.
www.akcursos.com

www.akcursos.com
Esta es la pantalla que te va a aparecer cuando abres los Materiales. Aquí ya hay materiales previamente cargados porque
venian en la Plantilla que cargaste al principio pero si hay alguno que no venga vas a tener que crearlo tu desde cero.
www.akcursos.com

www.akcursos.com
Aquí puedes crear un Material desde cero.
www.akcursos.com

www.akcursos.com
Después de crear un material es muy importante cambiarle el Nombre para darle su nombre exclusivo no se puede repetir.
www.akcursos.com

www.akcursos.com
Ya que le pusimos su nombre vamos a revisar las tres etiquetas del material la primera se llama identidad es donde se pone
toda la información del Material desde la Descripción, Clave, Costo, Fabricante, etc. Esto lo puedes llenar tu o el departamento
de compras de tu empresa.
www.akcursos.com

www.akcursos.com
Después sigue la pestaña de Gráficos aquí siempre hay que activar en todos los materiales Usar aspecto renderizado. También
es aquí donde se le aplica el Hatch o achurado a un Material. Entonces concluimos que en Revit los Achurados ya van
incluidos en la representación del material. Patrón de corte es como se va a ver el Hatch en Planta o en Sección mientras que
Patrón de Superficie es como se vera el achurado en Elevación o en 3D.
www.akcursos.com

www.akcursos.com
Inclusive si no te gusta ningún Hacth de la lista de patrones puedes hacer uno Nuevo.
www.akcursos.com

www.akcursos.com
En personalizado Importar. Los hatch los puedes descargar de Internet y tienen que tener la terminación ,path pudieras buscar
si los de Autocad de tu computadora te sirven sino descargalos.
 www.akcursos.com

Patrones se sombreado .pat

www.akcursos.com
www.akcursos.com

www.akcursos.com
Por ultimo falta la ventana que mas influye en la cuestión del Renderizado. La pestaña de Aspecto. Es aquí donde se la va a
agregar una fotografía de una textura al material donde se le pondrá color, reflejo transparencia y Rugosidad a cada uno de los
materiales que lo requieran. Empezamos por uno de los mas importantes que es Genérico aquí le pones color o una foto.
www.akcursos.com

www.akcursos.com
Las texturas que puedes usar se pueden descargar de Internet de Google. Solamente tienen que ser JPEG de preferencia..
www.akcursos.com

www.akcursos.com
Cuando ya cargaste una imagen y le das click en el recuadro donde se inserta vas a abrir las propiedades de la fotografía. Aquí
es donde le vas a poder cambiar la escala a la atextura.
www.akcursos.com

www.akcursos.com
Aquí vas a poder agregarle Reflexividad y Transparencia a los materiales que lo requieran siempre y cuando actives la casilla y
después ajustes cada uno de los valores como Directa Oblicua o Cantidad de Transparencia. No todos los materiales lo llevan.
www.akcursos.com

www.akcursos.com
Relieve es una herramienta que hace que el material se vea rugoso y más real entonces podemos activarlo y agregar una
fotografía. Una características de las fotos de relieve es que son en escala de grises o en morados.
www.akcursos.com

www.akcursos.com
Puedes mover la cantidad de relieve para ver el efecto que provoca de más rugosidad en el material.
www.akcursos.com

www.akcursos.com
Ya que creamos los materiales que vamos a ocupar podemos utilizar el Bote de Pintura para aplicarlos. Esto se hace con el
Comando PT del teclado. Y vamos aplicando el material que seleccionas en la lista sobre las caras que quieras. Es muy
importante no cerrar la ventana de Explorador de materiales porque sino no puedes aplicar los materiales.
www.akcursos.com

www.akcursos.com
Una vez que ya pusimos todos los materiales vamos a colocar una Cámara para esto nos vamos a una Vista de Plano Nivel 1
www.akcursos.com

www.akcursos.com
La colocamos de donde queremos ver hasta donde deseamos ver como lo hacemos en esta muestra. Puedes poner la
cantidad de cámaras que tu quieras.
www.akcursos.com

www.akcursos.com
Todas las cámaras las vas a poder visualizar en el navegador de proyectos. Es muy importante mover los círculos azules para
que se vaya abriendo la toma y definiendo si es una vista en vertical o en horizontal.
www.akcursos.com

www.akcursos.com
Cuando ya tienes tu cámara definida puedes empezar a generar Renders con el Comando RR del Teclado. Solo se pueden
hacer Renders estando en Vista en Cámara o en Vista 3D.
www.akcursos.com

www.akcursos.com
Si haces un render con la configuración por default que viene ahí. Te va a salir de muy baja Calidad es muy importante
modificar los parámetros del render de Revit.
www.akcursos.com

www.akcursos.com
En los Parámetros de renderización necesitamos modificar la Calidad a las distintas Calidades que vienen ahí Media, Baja,
Alta, Etc. También es muy importante modificar la configuración de Salida en Impresora siempre nunca en pantalla. A 150DPIS
o a 300DPIS. Eso provocara un render de mayor tamaño y de más pixeles. La Iluminación también es importante definirla
según sea el render que estamos produciendo si es exterior o interior si es con sol o con luz artificial. En la configuración del sol
podemos modificar la Ubicación del Sol con Una hora y una fecha exacta. Y en la cuestión de Cielo podemos poner un cielo
predeterminado por Revit o colocar una Imagen. La nibela siempre la dejamos en lo más bajo.
www.akcursos.com

www.akcursos.com
Aquí puedes configurar el Sol para que este en una ciudad, día y hora en especifico.
www.akcursos.com

www.akcursos.com
Podemos Guardar el Render en el Proyecto y se agregara al navegador de Proyectos de lado derecho.
www.akcursos.com

www.akcursos.com
Podemos exportar el Render para que se grabe en una carpeta que nosotros queremos de la computadora el Formato puede
Ser JPEG es el más Común. Si quieres que se grabe sin fondo y tu ponerle el cielo en Photoshop tiene que ser como PNG.
www.akcursos.com

www.akcursos.com
Si no tienes una computadora muy buena te recomendamos renderizar en la NUBE in CLOUD. Esto es un beneficio que Revit
te da siempre y cuando generes una cuenta con Autodesk Student (No tiene costo).
www.akcursos.com

www.akcursos.com
Lo que te permite al renderizar en la NUBE es que tu sigas trabajando mientras el Render se esta produciendo en las
computadoras de autodesk y te mandan un correo cuando ya esta terminado. También es una muy buena opción para poder
Hacer Renders 360 Grados. Para Registrarte en Autodesk Student solo ve a Google y escribe Revit Student y da click en el
primer resultado. Crear Cuenta. Si ya no eres estudiante puedes decir que eres maestro aunque no lo seas. Esto es una
mentira piadosa para poder tener estos beneficios y muchos otros más.
www.akcursos.com

www.akcursos.com
Cuando ya tienes tu cuenta de Autodesk te debe de salir esta ventana después de dar click en render in cloud.
www.akcursos.com

www.akcursos.com
Aquí es muy importante definir como quieres tu Render. Cual cámara es la que quieres tirar. El tipo de salida Fijo es un render
normal y panorámico es un Render que se mueve. La calidad de la Renderización. Tamaño de imagen final. Exposición
Avanzada siempre y el formato en que quieres que salga el Render JPEG o PNG. Al finalizar le ponemos Renderizar. Si nos
manda un mensaje de error en Rojo quiere decir que no tenemos suficientes Creditos y que tenemos que bajarle a las
propiedades tan altas que le dimos al Render. Al dar click en Renderizar solo queda esperar a que Autodesk nos envié un
correo informándonos que nuestro Render esta Terminado si activaste la opcion de enviar por correo.
www.akcursos.com

www.akcursos.com
Para poder ver toda tu galería de Renders hechos en la NUBE tenemos que dar un click en Galería de Renderización.
www.akcursos.com

www.akcursos.com
Aquí podrás ver tus renders y compartirlos copiando to Clipboard la liga y enviándosela por correo a cualquier cliente o
persona.
www.akcursos.com

www.akcursos.com
También vas a poder arrastrar tu render a los membretes hechos previamente para impresión.
www.akcursos.com

www.akcursos.com
Si quieres Imprimir tu Plano ya con todo puedes hacerlo directamente desde Revit. Cualquier vista la puedes mandar imprimir.
www.akcursos.com

www.akcursos.com
Antes de Imprimir seria bueno que Instalaras el PDF creator es el programa con el que vas a poder exportar de Revit a PDF de
manera correcta ya que hay muchos en el mercado pero este es el mejor. Es gratis y ya te lo pase en la Carpeta del Curso. Es
muy importante instalarlo con el Revit Cerrado.
www.akcursos.com

www.akcursos.com
Esta es la Ventana de Impresión donde podemos seleccionar la impresora o exportar como PDF. Y tambien Configurar la
Pagina o dar una Vista Previa
www.akcursos.com

www.akcursos.com
Si no te funciona el Boton de Configurar la impresión de la ventana de imprimir. Puedes hacerlo desde afuera como en la foto.
www.akcursos.com

www.akcursos.com
En esta ventana puedes Configurar tamaño del papel, la calidad de la impresión, la orientación y si lo quieres a Colores o BN
Es muy importante saber si vas a imprimir Ajustar a la Pagina o ZOOM 100% yo muchas veces cuando quiero las cosas a la
escala correcta lo que hago es seleccionar Zoom. 100%
www.akcursos.com

www.akcursos.com
Aquí también puedes ver una vista preliminar de tu impresión.
www.akcursos.com

www.akcursos.com
También puedes exportar de Revit a Autocad es muy sencillo lo único que tienes que hacer es estar en el plano a exportar.
www.akcursos.com

www.akcursos.com
Te va a aparecer esta ventana donde tienes que entrar a modificar las unidades de importacion aquí tambien puedes exportar
desde un plano hasta un conjunto de planos.
www.akcursos.com

www.akcursos.com
Las unidades de importación por default están en milímetros tenemos que cambiarla a metros para no tener problemas.
www.akcursos.com

www.akcursos.com
Ya solamente le damos Siguiente.
www.akcursos.com

www.akcursos.com
Y tenemos que decidir donde lo vamos a Guardar y también con que formato de AutoCAD lo queremos ósea que versión.
www.akcursos.com

www.akcursos.com
Si te pones en una ventana de vista 3D también puedes exportar a 3dsmax directamente
www.akcursos.com

www.akcursos.com
El formato de exportación seria FBX para trabajar muy fácil en 3dsMax.
www.akcursos.com

www.akcursos.com
Para poder generar Tablas de Cuantificación una vez que ya concluimos el proyecto podemos ir a las Tablas de Revit.
www.akcursos.com

www.akcursos.com
En la ventana de Nueva Tabla de Planificación necesitas indicar de que quieres hacer tu tabla ( Puertas, Ventanas, Etc ).
www.akcursos.com

www.akcursos.com
Y poder seleccionar los campos que quieres que tenga tu Tabla el Campo que nunca debe de Faltar es el de Familia y Tipo
también podemos ordenar como aparecerán en la Tabla dando click en subir o bajar.
www.akcursos.com

www.akcursos.com
Tus tablas se van a ir agregando en el navegador de Proyectos.
www.akcursos.com

www.akcursos.com
Si por algún motivo quieres modificar los campos de tu tabla puedes hacerlo volviendo a entrer a Campos Editar.
www.akcursos.com

www.akcursos.com
Si lo que quieres es calcular cantidad de material en los muros, suelos, plafones, cubiertas, etc. Necesitas otro tipo de Tabla
que se llama Computo de Materiales Es muy similar a la otra solo que aquí tienes otros conceptos distintos como Material
Volumen, Material Área, Material Costo, etc.
www.akcursos.com

www.akcursos.com
Estos son los conceptos que casi siempre le ponemos a una tabla de Computo de Materiales.
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
Estas tablas las vas a poder Exportar a Excel para que puedas insertarlas en Hojas membretadas, hacerle mas cálculos o
formulas.
www.akcursos.com

www.akcursos.com
El formato en el que se Guarda es .txt pero no importa porque si la vas a poder abrir en el Excel Siempre y cuando Abras
primero el Excel y después arrastres el icono que se grabara con el .txt a la pantalla del Excel.
www.akcursos.com

www.akcursos.com
Aquí solamente tenemos que darle click en Aceptar.
 A continuación te vamos a dejar Paginas para descargar componentes, ventanas, puertas, etc para tus proyectos de Revit
Así como tambien los comandos que mas usamos en Revit:

www.bimobjetc.com
www.bimetica.com
www.modlar.com
www.revitcity.com
www.polantis.com
www.akcursos.com

www.akcursos.com
http://www.revitfurniture.com/
http://www.arcat.com/bim/bim_objects.shtml
http://www.familit.com/?mod=2&bar=h
https://www.bradleycorp.com/bim
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
www.akcursos.com

www.akcursos.com
