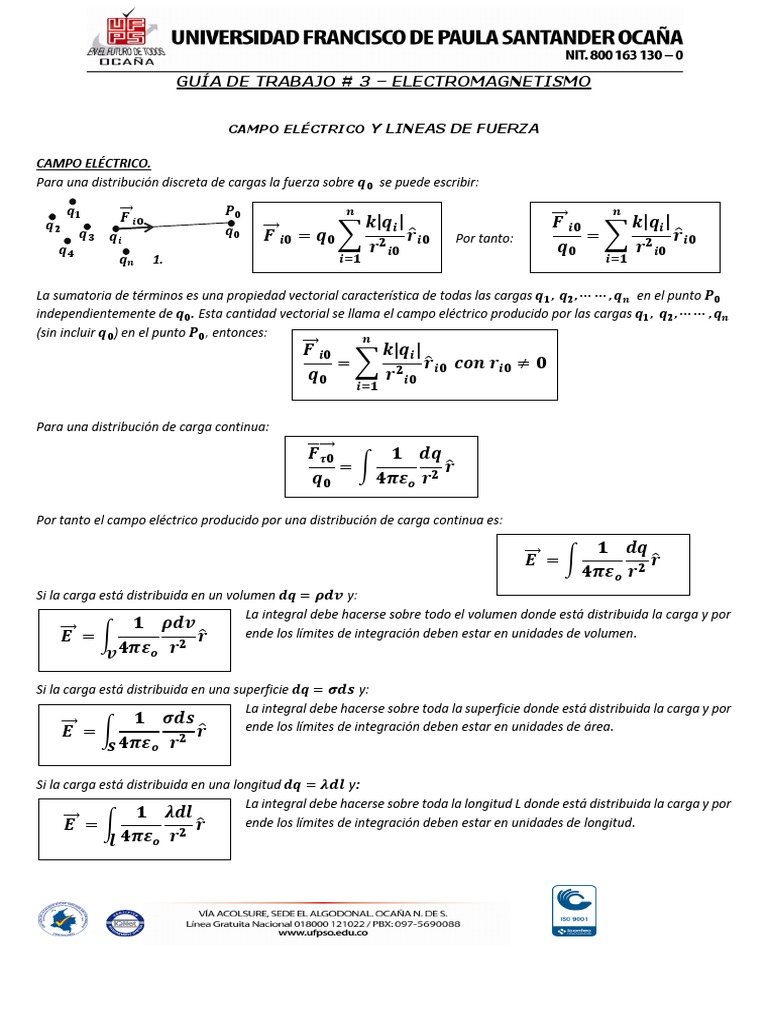

GUÍA DE TRABAJO # 3 – ELECTROMAGNETISMO

CAMPO ELÉCTRICO Y LINEAS DE FUERZA

CAMPO ELÉCTRICO.
Para una distribución discreta de cargas la fuerza sobre 𝒒𝟎 se puede escribir:

𝒒𝟏 𝑭 𝒊𝟎 𝑷𝟎 𝒏 𝒏
𝒒𝟐 𝒒𝟎
𝒌|𝒒𝒊 | 𝑭 𝒊𝟎 𝒌|𝒒𝒊 |
𝒒𝟑 𝒒𝒊 𝑭 𝒊𝟎 = 𝒒𝟎 ∑ 𝟐 𝒓̂𝒊𝟎 Por tanto: = ∑ 𝟐 𝒓̂𝒊𝟎
𝒒𝟒 𝒓 𝒊𝟎 𝒒𝟎 𝒓 𝒊𝟎
𝒒𝒏 1. 𝒊=𝟏 𝒊=𝟏

La sumatoria de términos es una propiedad vectorial característica de todas las cargas 𝒒𝟏 , 𝒒𝟐 , ⋯ ⋯ , 𝒒𝒏 en el punto 𝑷𝟎
independientemente de 𝒒𝟎 . Esta cantidad vectorial se llama el campo eléctrico producido por las cargas 𝒒𝟏 , 𝒒𝟐 , ⋯ ⋯ , 𝒒𝒏
(sin incluir 𝒒𝟎 ) en el punto 𝑷𝟎 , entonces: 𝒏
𝑭 𝒊𝟎 𝒌|𝒒𝒊 |
= ∑ 𝟐 𝒓̂𝒊𝟎 𝒄𝒐𝒏 𝒓𝒊𝟎 ≠ 𝟎
𝒒𝟎 𝒓 𝒊𝟎
𝒊=𝟏

Para una distribución de carga continua:

𝑭𝝉𝟎 𝟏 𝒅𝒒
=∫ 𝒓̂
𝒒𝟎 𝟒𝝅𝜺𝒐 𝒓𝟐

Por tanto el campo eléctrico producido por una distribución de carga continua es:

𝟏 𝒅𝒒
𝑬 =∫ 𝒓̂
𝟒𝝅𝜺𝒐 𝒓𝟐
Si la carga está distribuida en un volumen 𝒅𝒒 = 𝝆𝒅𝒗 y:
La integral debe hacerse sobre todo el volumen donde está distribuida la carga y por
𝟏 𝝆𝒅𝒗
𝑬 =∫ 𝒓̂ ende los límites de integración deben estar en unidades de volumen.
𝟐
𝒗 𝟒𝝅𝜺𝒐 𝒓

Si la carga está distribuida en una superficie 𝒅𝒒 = 𝝈𝒅𝒔 y:

La integral debe hacerse sobre toda la superficie donde está distribuida la carga y por
𝟏 𝝈𝒅𝒔 ende los límites de integración deben estar en unidades de área.
𝑬 =∫ 𝟐
𝒓̂
𝒔 𝟒𝝅𝜺𝒐 𝒓

Si la carga está distribuida en una longitud 𝒅𝒒 = 𝝀𝒅𝒍 y:

La integral debe hacerse sobre toda la longitud L donde está distribuida la carga y por
𝟏 𝝀𝒅𝒍
𝑬 =∫ 𝟐
𝒓̂ ende los límites de integración deben estar en unidades de longitud.
𝒍 𝟒𝝅𝜺𝒐 𝒓
 GUÍA DE TRABAJO # 3 – ELECTROMAGNETISMO

LINEAS DE FUERZA.

Las líneas de fuerza del campo eléctrico son líneas que se utilizan para dar una representación gráfica de la forma que
tiene el campo eléctrico producido por un sistema discreto y continuo de cargas. En algunos casos podría decirse que la
línea de fuerza con la dirección en que una carga de prueba 𝒒𝟎 se mueve por acción del campo eléctrico según la relación:

𝒅𝑽
𝑭 = 𝒒𝟎 𝑬 = 𝒎
𝒅𝒕

𝒌𝒒
Por ejemplo, para una carga puntual 𝒒 las trayectorias que seguiría 𝒒𝟎 por acción de la fuerza 𝑭 = 𝒒𝟎 𝒓̂ serían
𝒓𝟐
radiales y en consecuencia las líneas de fuerza del campo eléctrico son radiales.

Si la carga puntual Si la carga puntual

es positiva, las es negativa, las
líneas de fuerza del líneas de fuerza del
campo eléctrico son campo eléctrico son
radiales dirigidas radiales dirigidas
hacia afuera. hacia adentro.

+𝝈
De lo anterior se puede afirmar que entre más juntas estén las líneas de fuerza mayor es la intensidad del campo eléctrico,
es decir que entre más lejano esté el punto 𝑷𝟎 , donde se ubique la carga de prueba
𝒒𝟎 , menor será la intensidad del campo eléctrico.
Para un plano muy grande con densidad de carga 𝝈 el valor del campo eléctrico en
cualquier punto del espacio es constante y su valor está dado por: 𝑬 = 𝝈⁄𝟐𝜺 en +𝝈
𝟎
dirección perpendicular al plano.

Una carga de prueba 𝒒𝟎 positiva al dejarla en libertad en dirección perpendicular al plano y alejándose de él. En
consecuencia las líneas de fuerza son perpendiculares a la superficie del plano.
 GUÍA DE TRABAJO # 3 – ELECTROMAGNETISMO

PROPIEDADES DE LAS LINEAS DE FUERZA.

a. El campo eléctrico en cada punto del espacio es tangente y en la misma dirección de las líneas de fuerza que pasa
por ese punto.
𝑬𝒑 𝑬 𝒑′
𝑷′
𝑷

b. Dos líneas de fuerza nunca se cortan, pues el campo eléctrico, en cada punto del 𝑬𝟐
𝑬𝟏
espacio es único. Si dos líneas de fuerza se cortaran, encontraríamos dos
campos eléctricos dados por las tangentes a las líneas en ese punto, lo cual
contradice el concepto de unicidad de campo.

c. Las líneas de fuerza siempre salen de las cargas positivas y terminan donde hay cargas negativas.

LINEAS DE FUERZA PARA DOS CARGAS IGUALES Y POSITIVAS.

Realizando los cálculos del campo eléctrico en gran cantidad de
puntos en el espacio, la forma de las líneas de fuerza es como se
ve en la figura. Obsérvese la forma que tienen las líneas de fuerza
en el punto de simetría.

LINEAS DE FUERZA PARA DOS CARGAS IGUALES Y NEGATIVAS. En éste

caso el diagrama es similar al anterior pero con dirección contraria, para
las líneas de fuerza. Es importante observar la forma que tienen las líneas
de fuerza en el punto de simetría.
 GUÍA DE TRABAJO # 3 – ELECTROMAGNETISMO

LINEAS DE FUERZA PARA DOS CARGAS IGUALES Y DE SIGNOS OPUESTOS. El

diagrama correspondiente es el siguiente. Cuando hay más de dos cargas el
diagrama de líneas de fuerza es complicado de obtener.
