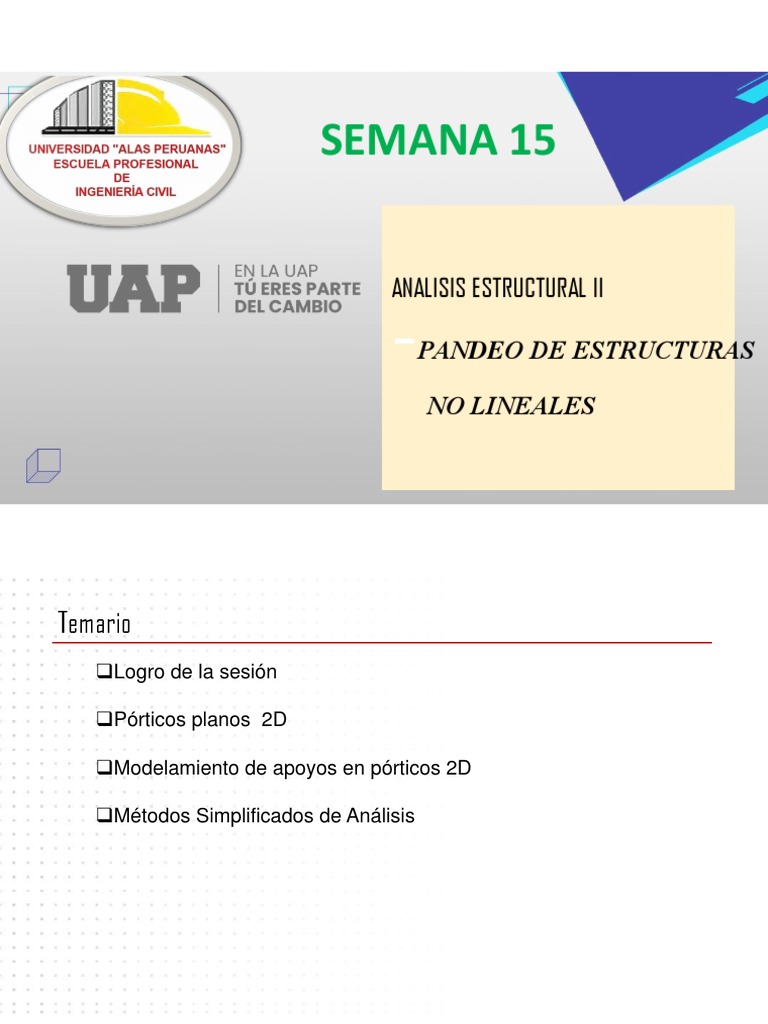

SEMANA 15

ANALISIS ESTRUCTURAL II

- PANDEO DE ESTRUCTURAS

NO LINEALES
Temario
Logro de la sesión

Pórticos planos 2D

Modelamiento de apoyos en pórticos 2D

Métodos Simplificados de Análisis

PÒRTICOS PLANOS 2D
Pórticos Planos 2D
Grado de Libertad:

Número Mínimo de coordenadas generalizadas necesarias para describir el estado

cinemático de un cuerpo.

𝐺𝐷𝐿 = 3 ∗ 𝑁 − 1 ∗ 𝐴𝑚 − 2 ∗ 𝐴𝐹 − 3 ∗ 𝐴𝑒 Pórticos 2D

Donde:

𝐺𝐷𝐿 =Grados de Libertad

N= Número de nodos
𝐴𝑚 = Número de Apoyos móviles o simples
𝐴𝐹 = Número de Apoyos Fijos o dobles.
𝐴𝑒 = Número de Apoyos Empotrados
Pórticos Planos 2D
Ejemplo:
𝐺𝐷𝐿 = 3 ∗ 𝑁 − 1 ∗ 𝐴𝑚 − 2 ∗ 𝐴𝐹 − 3 ∗ 𝐴𝑒

𝐺𝐷𝐿 = 3 ∗ 4 − 1 ∗ 0 − 2 ∗ 1 − 3 ∗ 1 = 7 𝑔𝑑𝑙
Pórticos Planos 2D
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

En Pórticos de edificios, es usual ignorar las deformaciones axiles en la vigas, al suponer

la rigidez axial infinita, debido al monolitismo que existen entre la losa y la viga, siempre
que la losa se comporte como diafragma rígido.

En pórticos de poca altura, también se suele ignorar deformaciones axiles en columnas,

dada la magnitud de la carga axil, que no difiere mucho de la estructura considerando el
efecto del esfuerzo axil.

Ortogonales
Pórticos 2D
No Ortogonales
Pórticos Planos 2D: Ortogonales
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

CASO GENERAL
Pórticos Planos 2D: Ortogonales
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

CASO VIGAS AXIALMENTE RÍGIDAS: 𝑬𝑨 = ∞

Pórticos Planos 2D: Ortogonales
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

CASO VIGAS Y COLUMNAS AXIALMENTE RÍGIDAS: 𝑬𝑨𝑽𝑰𝑮𝑨 = ∞, 𝑬𝑨𝑪𝑶𝑳 = ∞

Pórticos Planos 2D: Ortogonales
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

CASO GENERAL: 15 gdl

CASO 𝑬𝑨𝑽𝑰𝑮𝑨 = ∞: 12 gdl
CASO 𝑬𝑨𝑽𝑰𝑮𝑨 = ∞, 𝑬𝑨𝑪𝑶𝑳 = ∞: 7 gld
Pórticos Planos 2D: Ortogonales
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

CASO GENERAL: 15 gdl

CASO 𝑬𝑨𝑽𝑰𝑮𝑨 = ∞: 12 gdl
CASO 𝑬𝑨𝑽𝑰𝑮𝑨 = ∞, 𝑬𝑨𝑪𝑶𝑳 = ∞: 7 gld
Pórticos Planos 2D: No Ortogonales
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

CASO GENERAL
Pórticos Planos 2D: No Ortogonales
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

CASO VIGAS AXIALMENTE RÍGIDAS: 𝑬𝑨 = ∞

Pórticos Planos 2D: No Ortogonales
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

CASO VIGAS Y COLUMNAS AXIALMENTE RÍGIDAS: 𝑬𝑨𝑽𝑰𝑮𝑨 = ∞, 𝑬𝑨𝑪𝑶𝑳 = ∞

Pórticos Planos 2D: No Ortogonales
Cada nodo tiene 3 GDL: 2 traslaciones y 1 rotación. Los apoyos restringen algunos grados
de libertad.

CASO GENERAL
Pórticos Planos 2D: No Ortogonales
CASO VIGAS Y COLUMNAS AXIALMENTE RÍGIDAS: 𝑬𝑨𝑽𝑰𝑮𝑨 = ∞, 𝑬𝑨𝑪𝑶𝑳 = ∞
MODELAMIENTO DE APOYOS EN
PÓRTICOS 2D
 Pórticos Planos 2D: Alternancia de Cargas
ALTERNACIA Y REDUCCIÓN DE CARGA VIVA
La alternancia de cargas se da en caso de carga viva, debido a su naturaleza de carácter no
permanente. Es importante realizar alternancia de carga viva en algunas situaciones en las que la
sobrecarga sea esencialmente grande en comparación con la carga muerta. En la Norma E020 se
permite adicionalmente reducción de carga viva en función del área de influencia y el tipo de
elemento.
Pórticos Planos 2D: Alternancia de Cargas
MÁXIMOS POSITIVOS
Pórticos Planos 2D: Alternancia de Cargas
MÁXIMOS NEGATIVOS
Pórticos Planos 2D: Alternancia de Cargas
Pórticos Planos 2D: Alternancia de Cargas
Pórticos Planos 2D: Alternancia de Cargas
MODELOS SIMPLIFICADOS DE
ANÁLISIS
 Modelos Simplificados de análisis de Pórticos Planos 2D
Para análisis por “cargas de gravedad”, y pórticos y cargas, razonablemente regulares, que no
produzcan excesivas deformaciones laterales , la Norma Peruana permite simplificar la geometría
del pórtico, de tal forma que la alternancia de cargas se de sólo para analizarla en un solo nivel.
Modelos Simplificados de análisis de Pórticos Planos 2D
Momentos Máximos en Vigas:
Modelos Simplificados de análisis de Pórticos Planos 2D
Momentos Máximos en Columnas:
Modelos Simplificados de análisis de Pórticos Planos 2D
Método Aproximado de los Coeficientes:

Aplicable sólo si se cumple:

 Modelos Simplificados de análisis de Pórticos Planos 2D
Método Aproximado de los Coeficientes:
Coeficientes para Pórticos monolíticos con columnas:

𝑀 = 𝑛𝑤𝑙𝑛2

𝑀 = Momento
𝑙𝑛 =Luz Libre
W= Carga Distribuida / ml
 Modelos Simplificados de análisis de Pórticos Planos 2D
Método Aproximado de los Coeficientes:

El método de coeficientes ya incluye dentro del cálculo de sus coeficientes la alternancia de

cargas, por ello que no se verifica el equilibrio, por ejemplo en el tramo interior de una viga
interna:

Viga Continua interna

Coeficientes de Viga Continua interna
 Modelos Simplificados de análisis de Pórticos Planos 2D
Método Aproximado de los Coeficientes:

Los momentos negativos en los apoyos externos de las vigas, con coeficientes 1/16,
corresponden a vigas con apoyo monolítico con columnas, de dimensiones relativamente
pequeñas. Si la viga apoya sobre un muro o columnas robustas (de tal forma que pueda llegar
a desarrollar su longitud de anclaje), el momento que debe de colocarse corresponde al
1
momento de empotramiento de la viga ( 𝑤𝑙𝑛2 ).
12

Por otro lado, la Norma establece que cuando la suma de las rigideces de las columnas
dividido entre la rigidez de la viga excede de 8, el momento que debe considerarse es el
momento de empotramiento.
Ejemplo
Analizar el pórtico del eje 2, suponiendo una edificación de 10 niveles, y usando un
aligerado de h=20cm, f´c=210, E=15000 𝑓´𝑐 Col 30x30 y Vigas de 0.30x0.50
Ejemplo
CARGA MUERTA

PPL= 300 kg/m2 x 4.10m=1230 kg/m

PT = 100 kg/m2 x 4.40m= 440 kg/m
Tabiquería=120 kg/m2x4.40m= 528 kg/m
PPV= (0.30mx0.50m)*2400 kg/m3=360 kg/m

CM= 2558 kg/m

CARGA VIVA
s/c = 250 kg/m2

CV=250 kg/m2x 4.40m = 1100 kg/m

CARGA ÚLTIMA
Wu= 1.4*2558 + 1.7* 1100 = 5451.2 kg/m
