Planos de Ingeniería y Listas de Repuestos

Planos de ingeniería y listas de repuestos

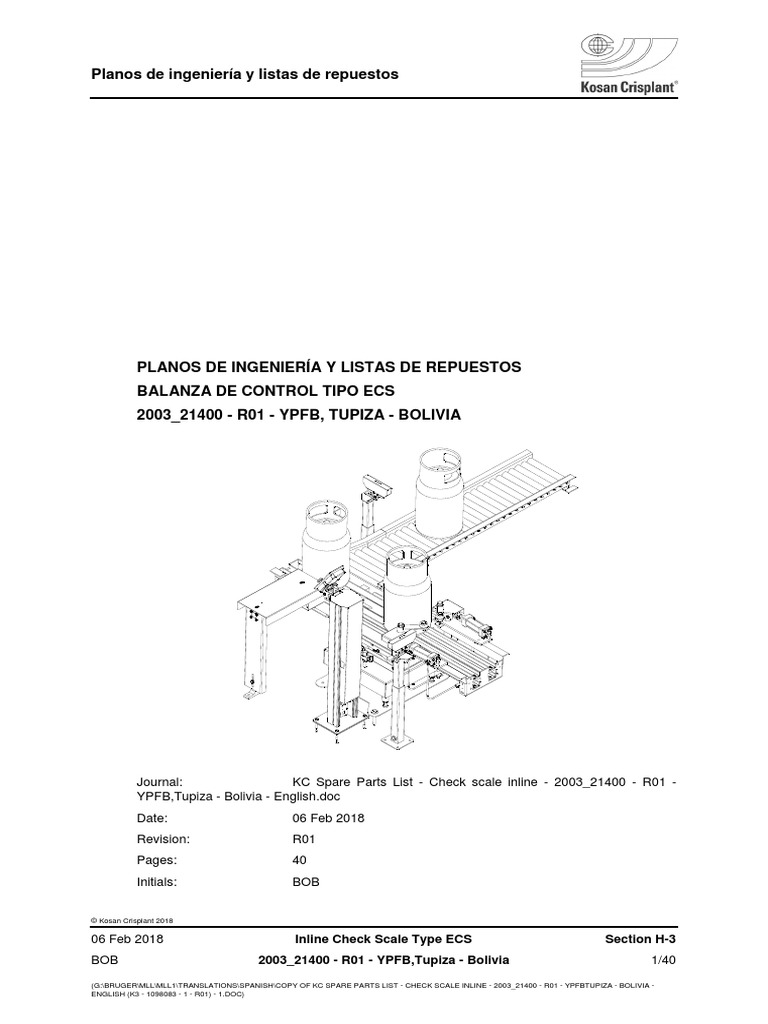

PLANOS DE INGENIERÍA Y LISTAS DE REPUESTOS

BALANZA DE CONTROL TIPO ECS
2003_21400 - R01 - YPFB, TUPIZA - BOLIVIA
Journal: KC Spare Parts List - Check scale inline - 2003_21400 - R01 -

YPFB,Tupiza - Bolivia - English.doc
Date: 06 Feb 2018
Revision: R01
Pages: 40
Initials: BOB
© Kosan Crisplant 2018
06 Feb 2018 Inline Check Scale Type ECS Section H-3

BOB 2003_21400 - R01 - YPFB,Tupiza - Bolivia 1/40
(G:\BRUGER\MLL\MLL1\TRANSLATIONS\SPANISH\COPY OF KC SPARE PARTS LIST - CHECK SCALE INLINE - 2003_21400 - R01 - YPFBTUPIZA - BOLIVIA -
ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
1. REVISIONES
Rev. Fecha Inic. Descripción

R01 06 Feb 2018 BOB Versión inicial

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
INDICE
Página
1. REVISIONES .................................................................................................................................. 2
Balanza de control tipo ECS....................................................................................... 5
Balanza ECS MK IV – 200 kg 500x550 ...................................................................... 7
Balanza ECS MK IV – 200 kg 500x550 ...................................................................... 9
Mesa elevadora ALU ................................................................................................ 11
Mesa elevadora ALU ................................................................................................ 13
Soporte para CUC MKIV Var A3 .............................................................................. 15
Armario de mando para 3 valve ECS ....................................................................... 17
Armario de mando para / 4 valve max / 4-0-0 .......................................................... 19
Soporte con tratamiento de aire ............................................................................... 21
Válvula de cierre + regulador del filtro 1/2 «SY2» completo .................................... 23
Empujador c/ sensor D/I A=550, Cil=320 ................................................................. 25
Empujador c/ sensor D/I A=550, Cil=320 ................................................................. 27
Soporte con fotocélula .............................................................................................. 29
Parada neumática 2 cyl. (complete) ......................................................................... 31
Parada neumática 1 cyl. R (basic) ........................................................................... 33
Parada neumática derecha ...................................................................................... 35
Parada neumática 1 cyl. L (basic) ............................................................................ 37
Parada neumática izquierda ...................................................................................... 39

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Balanza de control tipo ECS
Plano Núm.: CA11_052 – R05 2003_21400 – R01
6 5 3 2 1
4 7

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Balanza de control tipo ECS
Plano Núm.: CA11_052 – R05 2003_21400 – R01
Pos. Núm. Orden Núm. Descripción Cant
1 131497 Balanza ECS MK IV – 200 kg 500x550 1

1 125583 Etiqueta ATEX 1
1 354B665 Placa de montaje (6mm) p/balanza 1
1 112A191 Perno de anclaje EXA M12/15x110 elz 4
2 131529 Mesa elevadora ALU 1
2 142414 Tornillo DIN933 M8x20-8.8 elz 4
2 143604 Arandela DIN125B ø8 elz 4
3 131482 Soporte para CUC MKIV Var A3 1
3 138A089 Niple de reducción ø12xø8 1
4 103328 Placa c/núm de serie balanza aproba 1
5 133095 Armario de mando para 3 valve ECS 1
5 131551 Soporte con tratamiento de aire 1
6 131169.550.320 Empujador c/ sensor D/I A=550, Cil=320 1
7 263B331 Soporte con fotocélula 3
8 131249 Parada neumática 2 cyl. (complete) 1
138A890 Pieza en T ø4xø4xø4 1
138A017 Pieza en Tø8xø8xø8 1
135897 Manguera de aire ø8xø6 25m
115708 Juego de inst. p/llenadora en línea 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Balanza ECS MK IV – 200 kg 500x550
Plano Núm.: 101863 - R05 131497 – R02
11 12 20 18 8 21
E
7
1
3a
2
3 22 23 24 16 19 5
10
17

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Plano Núm.: 101863 – R05 131497 – R02
1 348B906 Placa para báscula inferior 1

2 262B351 Base 4
2 143112 Contratuerca DIN439 B M10-8.8 elz 4
3 262B352 Soporte ajustable 4
3 143A154 Contratuerca DIN439 B M20-8.8 elz 4
3A 281B521 Borne de tierra 1
3A 142403 Tornillo DIN933 M6x20-8.8 elz 1
3A 170A707.0090 Toma de tierra 10mm2 1
5 132A143 Tornillo de punta DIN 913 M6x25 1
6 131498 Módulo celda de carga de 200kg MKIV 1
8 141A981 Tornillo DIN 912-12.9 M6X20 4
10 348B907 Soporte en H p/balanza baja 1
11 338B918 Arandela de soporte balanza baja 4

13 115A264 Sujetacable ø5-3/16 1
14 101563 Placa para dirección de cadena 1
16 348B905 Bloque p/ balanza baja 4
17 348B908 Espaciador p/balanza baja 1

18 141A982 Tornillo DIN7991 M8x25-10.9 elz 8

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Plano Núm.: 101863 - R05 131497 – R02
11 12 20 18 8 21
E
7
1
3a
2
3 22 23 24 16 19 5
10
17

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Plano Núm.: 101863 – R05 131497 – R02

20 354B664 Chapa (3mm) balanza de control CUC 1
20 144A087 Tuerca remache M8 1.7-3.0 4
21 106294 Suspensión de goma c./árbol 4
22 132597 Herraje para caja 90x85x57 1
23 143140 Tuerca de cierre DIN985 M4-8.8 elz 2

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Mesa elevadora ALU
Plano Núm.: 131529 – R01 131529 - R01
11-1
D
12
14-3
11-2
11-3
D
14-1 14-2
15-1
15-2
15-3
16-1
16-1
16-2
13-1
18
13-2
13-4 1
13-3
2 3-3 3-2 3-1
17-3 17-2 17-1 7-1

19
7-2
8-1 8-2 8-3
7-3
4
7-4
5-3
15-4 10
6-1 6-2
5-2
5-1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Plano Núm.: 131529 - R01 131529 - R01
1 262B161 Perfil de aluminio tipo 1 2

2 322B395 Articulación rotatoria 4
3-1 262B350 Eje 8
3-2 142437 Tornillo DIN933 M10x90-8.8 elz 8
3-3 143143 Tuerca de cierre DIN985 M10-8.8 elz 8
4 131524 Cilindro. SSCY ø63x25 1
5-1 131526 Accesorio p/botella ø63 1
5-2 142A302 Tornillo DIN933 M8x90-8.8 elz 4
5-3 143652 Arandela dentada DIN6798A ø8 elz 4
6-1 263B321 Eje 1
6-2 142A047 Tornillo DIN 933-8.8 M10x110 1
7-1 262B356 Cojinete 2
7-2 141342 Tornillo DIN 912-8.8 M10x20 2
7-3 143653 Arandela dentada DIN 6798-A 10mm 2
7-4 143605 Arandela DIN125B ø10 elz 2
8-1 131527 Eje 1
8-3 108306 Disco NL ø8 elz 1

9 137A678 Ángulo 1/4"xø8 2
10 135897 Manguera de aire ø8xø6 0,7m
11-1 264B278 Pieza de conexión 2
12 138A012 Unión simple 1/8"xø8 4

13-1 155A323 Hilo de puesto a tierra ø8 L=330 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Plano Núm.: 131529 – R01 131529 - R01
11-1
D
12
14-3
11-2
11-3
D
14-1 14-2
15-1
15-2
15-3
16-1
16-1
16-2
13-1
18
13-2
13-4 1
13-3
2 3-3 3-2 3-1
17-3 17-2 17-1 7-1

19
7-2
8-1 8-2 8-3
7-3
4
7-4
5-3
15-4 10
6-1 6-2
5-2
5-1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Plano Núm.: 131529 - R01 131529 - R01

14-1 264B279 Bloque de montaje p/parada 1
14-3 153201 Zapata máquin ø50xM12x110 c/tuerca 1
15-1 270B961 Rail 4
16-1 362B468 Placa de soporte (12mm) 2
18 101563 Placa para dirección de cadena 1
19 131528 Placa de bloqueo ø63 M8 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Soporte para CUC MKIV Var A3
Plano Núm.: 1037764 - R01 131482 - R02
10 8 7 6 5 4-2
3-1
3-3
3-5
3-4
3-2
3-5
9-3
9-1
9-2
9-4
9-5
A A
A-A ( 1 : 5 )
2-3
2-1
2-2

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Soporte para CUC MKIV Var A3
Plano Núm.: 1037764 - R01 131482 - R02
1 337B490.1000 Columna d'aluminio L=1000 mm 1

2-1 105246 Placa de base p/columna alu. 1
2-2 111A355 Tornillo ISO7049 ø8x25-8.8 elz 4
2-3 112A191 Perno de anclaje EXA M12/15x110 elz 4
3-2 141A210 Perno DIN6921 M8x16-10.9 elz 2
3-4 106409 Porta-HMI 1
3-5 143A403 Arandela DIN 125A-A2 8mm 4
4-2 129411 HMI/CTRL MKIV Var A3 1
5 112388 Protección de goma ø30/35/40, Pl. 2
6 169A456 Anclaje p/sujetador de cables 4
7 141A547 Tornillo PT, DG 50x10 WN 1552 elz. 4
8 155501 Sujetador de cable 140*3.6/Ø máx.35 4
9-1 143651 Arandela dentada DIN 6798-A 6mm 2
9-2 170A707.0090 Toma de tierra 10mm2 1
9-3 141A547 Tornillo PT, DG 50x10 WN 1552 elz. 1
9-5 101864 Tornillo p/chapa c/punta taladrador 1

10 102276 Protección p/control neumático 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Armario de mando para 3 valve ECS
Plano Núm.: 133095 - R01 133095 - R02
1 2 3 4 5 16 15
13
12 10 14
11 20 11
10 19 10 6 7 18 17

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Armario de mando para 3 valve ECS
Plano Núm.: 133095 - R01 133095 - R02
1 131240.5 Armario de mando para / 4 valve max / 4-0-0 1

2 166A474 Caja de entradas B01-B16 1
3 168A987 Caja de salida Y01-Y16 1
6 123800 Válvula piloto CPV-Ex -Ex ia IIB T6 3
7 126100 Válvula 5/2 solenoide/muelle1/4 3
8 128052 Tornillo DIN912 M3x40-8,8 elz 9
9 139A803 Unión simple M5xø4 3
10 137A678 Ángulo 1/4"xø8 3
11 129149 Codo giratorio 1/8Mp-ø8 ext Technopol 2
12 128316.01 Etiqueta para salida Y01 1
15 141A175 Tornillo ISO7380 M4x16 elz 2
16 128276 CUC caja TM12 N-14079-5 1
17 139A222 Tapón M5 con empaquetadura 1
18 128053 Colector placa ciega 1/4", tornillo 1
19 131132 Extensión 35mm 1/4"Mp-1/4Fp 1

20 138A254 Válvula de estrangulación 1/4" x ø8 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Armario de mando para / 4 valve max / 4-0-0
Plano Núm.: 131240.5 – R04 131240.5 - R04
7 3 9 2 1
21
17
14
14
15
10 23
12 14
14
13
16
22

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Armario de mando para / 4 valve max / 4-0-0
Plano Núm.: 131240.5 - R04 131240.5 - R04
1 128068 Armario pared, incluido 1

2 131122 Placa trasera p. tablero de mando MW 1
3 130573 Regulador de filtro FR1/4 "SY1" 1
4 134A419 Racor en T 1/4Fp-1/4Mc-1/4Fp elz 1
6 123087 Reductor 1/8Mp-1/4Fp elz 1
7 154A013 Manómetro 0-10bar ø40 1/8" 1
8 139A714 Regulador de presión 1/4M 1-5 bar 1
9 139A925 Codo rotatorio 1/4"xø4 2
12 128051 Junta tórica NBR70 ø13,0x2,5 12
13 137366 Tapón 1/4" con empaquetadura 1
14 137281 Amortiguador de sonidos 3/8 4
15 130399 Codo giratorio 3/8Mp-ø12 Technopolyme 1
16 129237 Codo giratorio 1/4Mp-ø4 Technopolymer 1
17 123431 Racor en Y ø12F-ø12F-ø12F plástico 1
21 131164 Reductor ø12M-ø4F R8 1
22 128042 Colector 4 posiciones 1/4" 1
23 127289 Tapón 3/8" con junta hexagonal inte 1

26 170A334 Manguera de aire ø12xø9 1m
27 140A982 Manguera de aire ø4xø2.8 2m
29 155A082 Sujetador cable 200*4.8/máx.ø 48 50
30 111A275 Logo145x98 1
31 103115.0100 Cable p/presostato 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Soporte con tratamiento de aire
Plano Núm.: 131551 – R01 131551 - R02
9 5
5 4 3 2 6 7 8
A(1:2)

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Soporte con tratamiento de aire
Plano Núm.: 131551 - R01 131551 - R02
1 101025 Soporte para unidad de control 1

2 130863 Válvula de cierre + regulador del filtro 1/2 «SY2» 1
completo
6 135A433 Pieza en T 1/2"x1/2"x1/2" 1
8 140A496 Codo móvil 1/2"xø12 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Válvula de cierre + regulador del filtro 1/2 «SY2» completo
Plano Núm.: 130863 – R04 130863 - R03
8 9 10 11
5 12
3 4
12

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Válvula de cierre + regulador del filtro 1/2 «SY2» completo
Plano Núm.: 130863 - R04 130863 - R03
1 130566 Válvula de cierre + regulador del filtro 1/2 «SY2» 1

2 137280 Amortiguador de sonidos 1/4" 1
4 111306 Arandela NL ø5 elz 2
5 154A013 Manómetro 0-10bar ø40 1/8" 1
7 130862 Soporte con tratamiento de aire «SY2» 1
11 101042 Perno DIN6921 M8x25-8.8 elz 2
12 135A005 Niple 1/4Mc-1/8Fp elz 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Empujador c/ sensor D/I A=550, Cil=320
Plano Núm.: 131169 - R01 131169.550.320 - R01
8-1
8-2
8-3
10-1
10-3
B
10-2
B(1:2)
6-3 6-2 6-1 11 12 13 C-C ( 1 : 5 ) 5-5
5-6
5-8
9
10-4
7
5-2
5-7
5-1
2-2
5-3 5-4
2-1
4-4
4-2
4-3
4-1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Plano Núm.: 131169 - R01 131169.550.320 - R01
1 105961 Caja 1
2-1 270B111 Protectora 1
2-2 106175 Perno de brida DIN6921 M6x10-8.8 el 2
3 105963 Base 1
4-1 226B981 Base para soporte 1
4-3 143106 Tuerca DIN934 M12-8.8 elz 1
5-1 137A678 Ángulo 1/4"xø8 2
5-2 130476 Cilindro ISO15552 Ø50x320 1
5-5 135A424 Codo 1/4"x1/4" 2
5-6 138A079 Niple 1/4Mc 1/4Mc 2
5-7 130922 Válvula de escape rápida 1/4" 2
5-8 131359 Silenciador GRE-1/4" 2
6-1 214B735 Guía 1

7 214B734.433 Árbol L=433 1
8-1 273B249 Placa 1
9 216B068 Tope M16x1.5 1
10-1 120900 Detector fotoeléctrico OEM 1

10-2 142390 Tornillo DIN 933 8.8 M5x10 2

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Plano Núm.: 131169 - R01 131169.550.320 - R01
8-1
8-2
8-3
10-1
10-3
B
10-2
B(1:2)
6-3 6-2 6-1 11 12 13 C-C ( 1 : 5 ) 5-5
5-6
5-8
9
10-4
7
5-2
5-7
5-1
2-2
5-3 5-4
2-1
4-4
4-2
4-3
4-1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Plano Núm.: 131169 - R01 131169.550.320 - R01

10-4 169A130.0500 Cable Ex, 4 polos, clavija M12,azul 1
11 131518 Soporte KLI5 ø32-ø50 cilindro 2
12 161A182 Palpador inductivo, NAMUR 2
13 169A130.0500 Cable Ex, 4 polos, clavija M12,azul 2

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Soporte con fotocélula
Plano Núm.: 263B331 - R08 263B331 - R03
10 9
1
12
2
13
3
11
8
4
5
7

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Soporte con fotocélula
Plano Núm.: 263B331 - R08 263B331 - R03
1 263B326 Placa de montaje 1

5 263B329 Tubo telescópico 1
6 263B330 Tubo telescópico 1
7 141418 Tornillo de punta DIN 916-A2 M8x16 1
8 122A168 Protección de goma Ø20/36 3
9 120900 Detector fotoeléctrico OEM 1
10 316B024 Protectora para fotocélula 1
11 141A038 Tornillo DIN 912-8.8 M5x12 4
12 169A130.0500 Cable Ex, 4 polos, clavija M12,azul 1
13 155501 Sujetador de cable 140*3.6/Ø máx.35 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática 2 cyl. (complete)
Plano Núm.: 131249 – R02 131249 - R04

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática 2 cyl. (complete)
Plano Núm.: 131249 - R02 131249 - R04
1 131236 Parada neumática 1 cyl. R (basic) 1

2 131237 Parada neumática 1 cyl. L (basic) 1
3 131238 Accesorios p/parada neumática 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática 1 cyl. R (basic)
Plano Núm.: 131236 - R02 131236 - R03
5
7

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática 1 cyl. R (basic)
Plano Núm.: 131236 - R02 131236 - R03
1 130489 Cilindro ISO15552 Ø50x70 1

2 140A073 Horquilla 1
3 140A074 Herraje para montaje 1
5 311B332 Parada neumática derecha 1
6 279B160 Cubierta de protección 1
7 133458 Bloqueo del eje Ø16 Tipo KL 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática derecha
Plano Núm.: 311B332 - R02 311B332 – R02
A-A ( 1 : 2 ) B-B ( 1 : 2 )

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática derecha
Plano Núm.: 311B332 - R02 311B332 – R02

* = Juego de repuestos recomendados
1 510097 Tubo espaciador p/parada neumática 1

*2 203800 Rodillo de nilón para parada neum. 1
3 143608 Arandela facetada DIN125B ø16 elz 2
4 278B566 Brazo rotatorio derecho 1
6 203300 Anillo de tope para parada neum. 1
6 141410 Perno de punta DIN 916-A2 M6x6 2
*7 124A002 Cojinete de polea ø25xø30x30-35x2.5 2
10 278B569 Consola 1
13 143105 Tuerca DIN934 M10-8.8 elz 2
13 143627 Arandela en cuña DIN 434 12mm 2
14 143105 Tuerca DIN934 M10-8.8 elz 2

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática 1 cyl. L (basic)
Plano Núm.: 131237 - R02 131237 - R02
3
7
1
4

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática 1 cyl. L (basic)
Plano Núm.: 131237 - R02 131237 - R02
1 130489 Cilindro ISO15552 Ø50x70 1

2 140A073 Horquilla 1
3 140A074 Herraje para montaje 1
5 311B331 Parada neumática izquierda 1
6 279B161 Placa de protección 1
7 133458 Bloqueo del eje Ø16 Tipo KL 1

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática izquierda
Plano Núm.: 311B331 - R02 311B331 - R02
B-B ( 1 : 2 )
A-A ( 1 : 2 )

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)
Componente: Parada neumática izquierda
Plano Núm.: 311B331 - R02 311B331 - R02

1 510097 Tubo espaciador p/parada neumática 1
*2 203800 Rodillo de nilón para parada neum. 1

3 143608 Arandela facetada DIN125B ø16 elz 2
5 279B159 Brazo rotatorio izquierdo 1
6 203300 Anillo de tope para parada neum. 1
6 141410 Perno de punta DIN 916-A2 M6x6 2
*7 124A002 Cojinete de polea ø25xø30x30-35x2.5 2
9 279B158 Consola 1
13 143105 Tuerca DIN934 M10-8.8 elz 2
13 143627 Arandela en cuña DIN 434 12mm 2
14 143105 Tuerca DIN934 M10-8.8 elz 2

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)

ENGLISH (K3 - 1098083 - 1 - R01) - 1.DOC)

Planos de Ingeniería y Listas de Repuestos

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Planos de Ingeniería y Listas de Repuestos

Cargado por

Copyright:

Formatos disponibles

Planos de ingeniería y listas de repuestos

PLANOS DE INGENIERÍA Y LISTAS DE REPUESTOS

Journal: KC Spare Parts List - Check scale inline - 2003_21400 - R01 -

© Kosan Crisplant 2018

06 Feb 2018 Inline Check Scale Type ECS Section H-3

Rev. Fecha Inic. Descripción

© Kosan Crisplant 2018

06 Feb 2018 Inline Check Scale Type ECS Section H-3

© Kosan Crisplant 2018

06 Feb 2018 Inline Check Scale Type ECS Section H-3

Componente: Balanza de control tipo ECS

Plano Núm.: CA11_052 – R05 2003_21400 – R01

© Kosan Crisplant 2018

06 Feb 2018 Inline Check Scale Type ECS Section H-3

Componente: Balanza de control tipo ECS

Plano Núm.: CA11_052 – R05 2003_21400 – R01

Pos. Núm. Orden Núm. Descripción Cant

1 131497 Balanza ECS MK IV – 200 kg 500x550 1

1 354B665 Placa de montaje (6mm) p/balanza 1

1 112A191 Perno de anclaje EXA M12/15x110 elz 4

2 131529 Mesa elevadora ALU 1

2 142414 Tornillo DIN933 M8x20-8.8 elz 4

2 143604 Arandela DIN125B ø8 elz 4

3 131482 Soporte para CUC MKIV Var A3 1

3 138A089 Niple de reducción ø12xø8 1

4 103328 Placa c/núm de serie balanza aproba 1

5 133095 Armario de mando para 3 valve ECS 1

5 131551 Soporte con tratamiento de aire 1

6 131169.550.320 Empujador c/ sensor D/I A=550, Cil=320 1

7 263B331 Soporte con fotocélula 3

8 131249 Parada neumática 2 cyl. (complete) 1

138A890 Pieza en T ø4xø4xø4 1

138A017 Pieza en Tø8xø8xø8 1

135897 Manguera de aire ø8xø6 25m

115708 Juego de inst. p/llenadora en línea 1

© Kosan Crisplant 2018

06 Feb 2018 Inline Check Scale Type ECS Section H-3

Componente: Balanza ECS MK IV – 200 kg 500x550

Plano Núm.: 101863 - R05 131497 – R02

© Kosan Crisplant 2018

06 Feb 2018 Inline Check Scale Type ECS Section H-3

Componente: Balanza ECS MK IV – 200 kg 500x550

Plano Núm.: 101863 – R05 131497 – R02

Pos. Núm. Orden Núm. Descripción Cant

1 348B906 Placa para báscula inferior 1

2 143112 Contratuerca DIN439 B M10-8.8 elz 4

3 262B352 Soporte ajustable 4

3 143A154 Contratuerca DIN439 B M20-8.8 elz 4

3A 281B521 Borne de tierra 1

3A 142403 Tornillo DIN933 M6x20-8.8 elz 1

3A 170A707.0090 Toma de tierra 10mm2 1

4 142434 Tornillo DIN933 M10x60-8.8 elz 4

4 143112 Contratuerca DIN439 B M10-8.8 elz 4

5 132A143 Tornillo de punta DIN 913 M6x25 1

5 143114 Contratuerca DIN439 B M6-8.8 elz 1

6 131498 Módulo celda de carga de 200kg MKIV 1

7 141306 Tornillo DIN912 M4x16-8.8 elz 2

8 141A981 Tornillo DIN 912-12.9 M6X20 4

8 143603 Arandela DIN125B ø6 elz 4

10 348B907 Soporte en H p/balanza baja 1

11 338B918 Arandela de soporte balanza baja 4

12 141328 Tornillo DIN912 M8x16-8.8 elz 4

13 115A264 Sujetacable ø5-3/16 1
