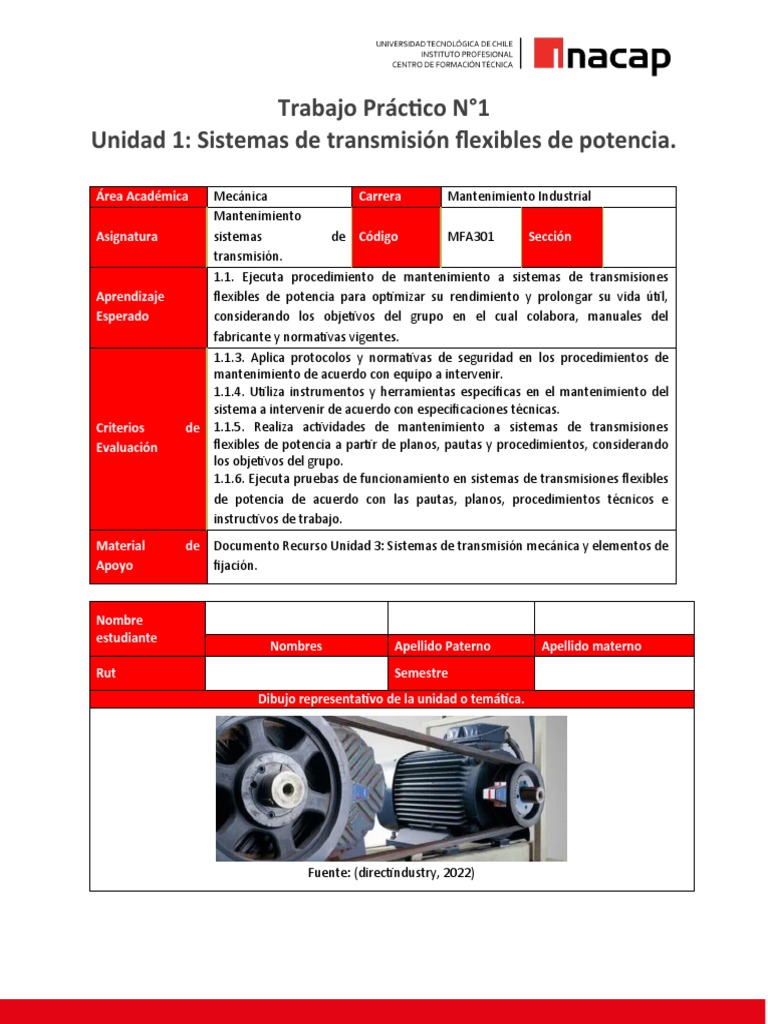

Trabajo Práctico N°1

Unidad 1: Sistemas de transmisión flexibles de potencia.

Área Académica Mecánica Carrera Mantenimiento Industrial

Mantenimiento
Asignatura sistemas de Código MFA301 Sección
transmisión.
1.1. Ejecuta procedimiento de mantenimiento a sistemas de transmisiones
Aprendizaje flexibles de potencia para optimizar su rendimiento y prolongar su vida útil,
Esperado considerando los objetivos del grupo en el cual colabora, manuales del
fabricante y normativas vigentes.
1.1.3. Aplica protocolos y normativas de seguridad en los procedimientos de
mantenimiento de acuerdo con equipo a intervenir.
1.1.4. Utiliza instrumentos y herramientas específicas en el mantenimiento del
sistema a intervenir de acuerdo con especificaciones técnicas.
Criterios de 1.1.5. Realiza actividades de mantenimiento a sistemas de transmisiones
Evaluación flexibles de potencia a partir de planos, pautas y procedimientos, considerando
los objetivos del grupo.
1.1.6. Ejecuta pruebas de funcionamiento en sistemas de transmisiones flexibles
de potencia de acuerdo con las pautas, planos, procedimientos técnicos e
instructivos de trabajo.
Material de Documento Recurso Unidad 3: Sistemas de transmisión mecánica y elementos de
Apoyo fijación.

Nombre
estudiante
Nombres Apellido Paterno Apellido materno
Rut Semestre
Dibujo representativo de la unidad o temática.

Fuente: (directindustry, 2022)

 Área Mecánica
Ingeniería en Mantenimiento Industrial

SEGURIDAD EN EL TALLER: Para prevenir los riesgos asociados a la

ejecución de las actividades prácticas de talleres y laboratorios es
impresindible seguir las medidas de seguridad y prevención. En la tabla
contigua se detallan las correspondientes a esta actividad práctica.

Seguridad y Prevención:

 Siga las instrucciones que entregará el docente para la ejecución de

la actividad.
 Reconozca las vías y procedimientos de evacuación en caso de
emergencia.
 Mantenga siempre el orden y la limpieza en su lugar de trabajo.
 Utilice los elementos de protección personal cuando ingrese a talle
(Zapatos de seguridad, overol, antiparras, guantes u otros).
 Utilizar las herramientas, instrumentos y equipo, de acuerdo con las
instrucciones y normas entregadas por el docente. Fuente: (mercadolibre, s.f.)
 Restringir el uso de elementos distractores durante el desarrollo de
la actividad.

Objetivo de la Ejecutar mantenimiento de rutina a sistema de transmisión flexible para el

practica reconocimiento de estructura, elementos y tipos de transmisión.

 Maqueta de transmisión flexible o cualquier sistema que contenga una

transmisión flexible.
 EPP.
Materiales  Caja de herramientas completa.
necesarios para  Pie de metro y reglilla metálica.
realizar la Actividad  Fuente o bandeja plástica para realizar limpieza.
 Insumos para limpieza, solvente, paños, brochas.
 Grasa y aceite Lubricante.
 Dispositivos laser para alineación.

Mantenimiento sistemas de transmisión - MFA301

Primavera 2022
 Área Mecánica
Ingeniería en Mantenimiento Industrial

ACTIVIDAD N°1: Preparación del proceso de mantenimiento a sistema de

transmisión flexible.

1.1. Realice un análisis seguro de trabajo de la actividad a desarrollar.

Riesgo

Medio
Secuencia del proceso Peligro Medida preventiva

Bajo

Alto
1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11.

12.

Valoración del riesgo:

Bajo No causa daño, solo puede producir lesiones leves, continua con sus labores.
Medio Incapacidad temporal – no continua sus labores.
Alto Incapacidad permanente parcial, total o muerte.

ACTIVIDAD N°2: Mantenimiento a transmisión mecánica flexible.

Mantenimiento sistemas de transmisión - MFA301

Primavera 2022
 Área Mecánica
Ingeniería en Mantenimiento Industrial

2.
2.1. A partir de una transmisión mecánica flexible de un equipo fijo (torno o maqueta) entregado por
el docente, realice lo siguiente:
Etapa 1: Inspección inicial.
1. Asegúrese que el equipo y/o sistema se encuentre sin energía, en el caso que corresponda.
Inspeccione cómo se encuentra el estado estructural del equipo y/o sistema (roturas de la carcasa,
2.
golpes, magulladura u otros).
Revise cómo funciona el equipo y/o sistema haciendo girar el eje principal, este debe girar sin
3.
problemas, cualquier salto, rozamiento y trabamiento del eje es signo de alguna anomalía.
4. Revise placa característica del equipo motriz.
Anote la potencia, torque y velocidad angular entregada en la placa característica y cualquier
5. anomalía evidenciada durante la revisión de la estructura y funcionamiento del equipo y/o
sistema. Utilice el apartado Etapa 1 indicada en el Informe técnico MFA301_U1_IT1.
6. Fotografié el equipo y/o sistema y anéxelos al TP.
Etapa 2: Desarme del equipo.
7. Afloje y retire los pernos de la tapa de protección, si corresponde.
8. Si es una transmisión por correa – polea afloje el sistema de tensión (pernos de tensor o base de
motor tensora) y retire la correa.

Tensor de correa.
(Mecapedia, 2008)

Base de motor tensora

(reporteroindustrial, 2019)

Mantenimiento sistemas de transmisión - MFA301

Primavera 2022
 Área Mecánica
Ingeniería en Mantenimiento Industrial

Si es una transmisión por cadena de rodillo afloje el sistema de tensión (si aplica) y retire el eslabón
de candado.

Tensor de cadena.
(ROSTA, s.f.)

Eslabón candado de cadena.

(wikiHow, s.f.); (motormadrid, s.f.)

10. Desmonte poleas o el engranaje de los ejes según corresponda, para ello afloje tornillos
prisioneros, instale el extractor y retírela.

Mantenimiento sistemas de transmisión - MFA301

Primavera 2022
 Área Mecánica
Ingeniería en Mantenimiento Industrial

Desmontaje de poleas y engranajes.

(amazon, s.f.); (Mi Mecánica Popular, 1954); (KingTony, s.f.); (Consejos y trucos, 2016)
Retire chavetas, golillas, espaciadores u otros elementos de los ejes.

11.

(Consejos y trucos, 2016)

12. Ordene todos los componentes del sistema en el mesón.
Fotografié el conjunto y anéxelos al apartado Etapa 2 indicado en el informe técnico
13.
MFA301_U1_IT1.
Etapa 3: Mantenimiento inspección y medición.
14. Limpie cada componente del equipo y/o sistema.
Inspeccione el desgaste de la correa y polea. En el caso de ser un sistema por cadena inspeccione
15. el alargamiento y desgaste de las ruedas dentadas. Onote y fotografié los hallazgos en el apartado
Etapa 3 indicado en el Informe técnico MFA301_U1_IT1.
Mida la distancia entre centros del sistema y anótela en el apartado Etapa 3 indicado en el Informe
16.
técnico MFA301_U1_IT1.
Mida diámetros primitivos de las poleas. En el caso que sea un sistema por cadenas cuente la
17. cantidad de dientes. Onote la información en el apartado Etapa 3 indicado en el Informe técnico
MFA301_U1_IT1.
Mida el perfil de la correa. En el caso que sea un sistema por cadena mida el paso. Onote la
18.
información en el apartado Etapa 3 indicado en el Informe técnico MFA301_U1_IT1.
Mida el largo de la correa. En el caso que sea un sistema por cadena cuente la cantidad de pasos.
19.
Onote la información en el apartado Etapa 3 indicado en el Informe técnico MFA301_U1_IT1.
Etapa 4: Mantenimiento armado, alineación, tensión y pruebas de funcionamiento
20. Instale la chaveta golpeando suavemente con una maceta.
21. Instale la polea o la rueda dentada, según corresponda, golpeando suavemente con un manguito
de la medida y una maceta.

Mantenimiento sistemas de transmisión - MFA301

Primavera 2022
 Área Mecánica
Ingeniería en Mantenimiento Industrial

Manguito y maceta.
(SKF, s.f.)
Alinea sistema con nivel, regla, hilo y técnica laser, según corresponda.

22.

(Pérez, 2013)
23. Apriete los pernos de fijación y tense la corre o cadena.

La tensión recomendada se determina de la siguiente manera.

(portalelectromecanico, s.f.)

La tensión de la cadena se mide de acuerdo con la tabla que se muestra a continuación.

Mantenimiento sistemas de transmisión - MFA301

Primavera 2022
 Área Mecánica
Ingeniería en Mantenimiento Industrial

(Martin Sprocket, 2012)

24. Apriete tornillos hexagonales y prisioneros, pruebe el funcionamiento del equipo.
25. Limpie y ordene su lugar de trabajo.
26. Entregue las herramientas y/o equipos al docente.
27. Complete el informe técnico de la unidad.

Referencias Bibliográficas
amazon. (s.f.). cnbtr plata aleación de aluminio individual. Obtenido de
https://www.amazon.com/-/es/aleaci%C3%B3n-aluminio-individual-sint%C3%A9tica-cintur
%C3%B3n/dp/B07CG7WP8C

Consejos y trucos. (1 de enero de 2016). Cómo Quitar una chaveta. Obtenido de

https://www.consejosytrucos.net/noticias-845038/como-quitar-una-chaveta/

directindustry. (2022). Herramienta de alineación para correa de transmisión TKBA series. Obtenido de
https://www.directindustry.es/prod/skf-maintenance-lubrication-and-power-transmission/
product-18813-1395123.html

KingTony. (s.f.). Extractor de Engranajes de Dos Mordazas. Obtenido de

https://www.kingtony.com/es/product/Two-Jaw-Gear-Puller-7962B

Martin Sprocket. (2012). Guía de Mantenimiento y solución de problemas. Obtenido de

https://docplayer.es/12351931-De-mantenimiento-y-solucion-de-problemas.html

Mecapedia. (28 de febrero de 2008). Transmisión por correa. Obtenido de

http://www.mecapedia.uji.es/transmision_por_correa.htm

Mantenimiento sistemas de transmisión - MFA301

Primavera 2022
 Área Mecánica
Ingeniería en Mantenimiento Industrial

mercadolibre. (s.f.). Carteles. Obtenido de https://articulo.mercadolibre.com.mx/MLM-952500918-

senalamiento-letrero-precaucion-peligro-25x35-_JM

Mi Mecánica Popular. (julio de 1954). Extractor de Poleas. Obtenido de

https://www.mimecanicapopular.com/verherr.php?n=130

motormadrid. (s.f.). Eslabón de cadena. Obtenido de https://www.motormadrid.com/catalog/cadenas-y-

eslabones/665-eslabon-enganche-de-union-cadena.html

Pérez, A. (2013). Mantenimiento mecánico de máquinas (2a ed.). Universitat Jaume I. Servei de
Comunicació i Publicacions.

portalelectromecanico. (s.f.). Tensión de correas de transmisión. Obtenido de

http://www.portalelectromecanico.org/CURSOS/correas/tensin_de_correas_de_transmisin.html

reporteroindustrial. (octubre de 2019). EASY-LASER® XT190: SISTEMA INALÁMBRICO Y DIGITAL PARA

UNA ALINEACIÓN MÁS PRECISA Y EFICAZ DE POLEAS. Obtenido de
https://www.reporteroindustrial.com/temas/Easy-Laser-XT190,-sistema-inalambrico-y-digital-
para-una-alineacion-mas-precisa-y-eficaz-de-poleas+132059

ROSTA. (s.f.). Tensores Automáticos. Obtenido de https://www.intermec.com.co/tensores/Manual

%20Tensores%20Rosta.pdf

SKF. (s.f.). Kit de herramientas para el montaje de rodamientos. Obtenido de

https://www.skf.com/co/products/maintenance-products/mechanical-tools-for-mounting-and-
dismounting/bearing-fitting-tools/bearing-fitting-tool-kits

wikiHow. (s.f.). Quitar una cadena de eslabón maestro. Obtenido de https://es.wikihow.com/quitar-la-

cadena-de-tu-bicicleta
