2014 Ford Fiesta

Submodelo: | Tipo de motor: | Litros:

Entrega de combustible: | Combustible:

FIESTA 1.6 DURATEC-16V TiVCT

Motor 303-01A - 1.6L Duratec-16V Ti-VCT (88kW / 120PS) - Sigma Fiesta 2014
Remoción e Instalación Fecha de revisión del procedimiento: 05/2/2013

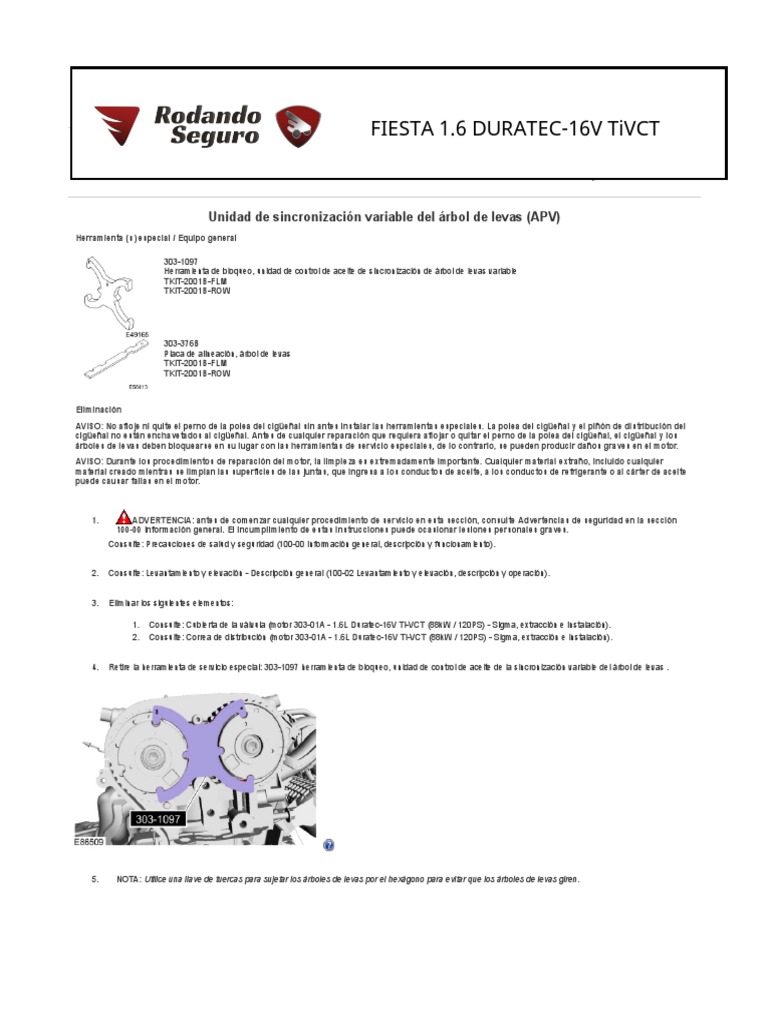

Unidad de sincronización variable del árbol de levas (APV)

Herramienta (s) especial / Equipo general

303-1097
Herramienta de bloqueo, unidad de control de aceite de sincronización de árbol de levas variable
TKIT-2001B-FLM
TKIT-2001B-ROW

303-376B
Placa de alineación, árbol de levas
TKIT-2001B-FLM
TKIT-2001B-ROW

Eliminación
AVISO: No afloje ni quite el perno de la polea del cigüeñal sin antes instalar las herramientas especiales. La polea del cigüeñal y el piñón de distribución del
cigüeñal no están enchavetados al cigüeñal. Antes de cualquier reparación que requiera aflojar o quitar el perno de la polea del cigüeñal, el cigüeñal y los
árboles de levas deben bloquearse en su lugar con las herramientas de servicio especiales, de lo contrario, se pueden producir daños graves en el motor.
AVISO: Durante los procedimientos de reparación del motor, la limpieza es extremadamente importante. Cualquier material extraño, incluido cualquier
material creado mientras se limpian las superficies de las juntas, que ingresa a los conductos de aceite, a los conductos de refrigerante o al cárter de aceite
puede causar fallas en el motor.

1. ADVERTENCIA: antes de comenzar cualquier procedimiento de servicio en esta sección, consulte Advertencias de seguridad en la sección
100-00 Información general. El incumplimiento de estas instrucciones puede ocasionar lesiones personales graves.
Consulte: Precauciones de salud y seguridad (100-00 Información general, descripción y funcionamiento).

2. Consulte: Levantamiento y elevación - Descripción general (100-02 Levantamiento y elevación, descripción y operación).

3. Eliminar los siguientes elementos:

1. Consulte: Cubierta de la válvula (motor 303-01A - 1.6L Duratec-16V Ti-VCT (88kW / 120PS) - Sigma, extracción e instalación).
2. Consulte: Correa de distribución (motor 303-01A - 1.6L Duratec-16V Ti-VCT (88kW / 120PS) - Sigma, extracción e instalación).

4. Retire la herramienta de servicio especial: 303-1097 herramienta de bloqueo, unidad de control de aceite de la sincronización variable del árbol de levas .

5. NOTA: Utilice una llave de tuercas para sujetar los árboles de levas por el hexágono para evitar que los árboles de levas giren.
 6. NOTA: Utilice una llave de tuercas para sujetar los árboles de levas por el hexágono para evitar que los árboles de levas giren.

Instalación

1.

2. NOTE: It may be necessary to use an open-ended wrench to turn the camshafts by the hexagon to align the camshafts.
Install Special Service Tool: 303-376B Alignment Plate, Camshaft.

3. NOTE: Use an open-ended wrench to hold the camshafts by the hexagon to prevent the camshafts from turning.
NOTE: The timing marks of the VCT unit must be at the 12 o'clock position.
Install Special Service Tool: 303-1097 Locking Tool, Variable Camshaft Timing Oil Control Unit.
Torque: 25 Nm
4. Remove Special Service Tool: 303-1097 Locking Tool, Variable Camshaft Timing Oil Control Unit.

5. Remove Special Service Tool: 303-376B Alignment Plate, Camshaft.

6. NOTE: Use an open-ended wrench to hold the camshafts by the hexagon to prevent the camshafts from turning.
Torque: Tighten an additional 75°

7. NOTE: The special tool can only be installed if the valve timing is correct.
Install Special Service Tool: 303-376B Alignment Plate, Camshaft.
 8. NOTE: The special tool can only be installed if the valve timing is correct.
If the special tools cannot be installed, repeat the adjustment according to the preceding steps.
Install Special Service Tool: 303-1097 Locking Tool, Variable Camshaft Timing Oil Control Unit.

9. Remove Special Service Tool: 303-1097 Locking Tool, Variable Camshaft Timing Oil Control Unit.

10. Remove Special Service Tool: 303-376B Alignment Plate, Camshaft.

11. NOTE: Use an open-ended wrench to hold the camshafts by the hexagon to prevent the camshafts from turning.
Torque: 16 Nm
 12. Instale la herramienta de servicio especial: 303-1097 Locking Tool, Variable Camshaft Timing Oil Control Unit .

13. Consulte: Correa de distribución (motor 303-01A - 1.6L Duratec-16V Ti-VCT (88kW / 120PS) - Sigma, extracción e instalación).

14. Par de apriete : 19 Nm

15. Consulte: Cubierta de la válvula (motor 303-01A - 1.6L Duratec-16V Ti-VCT (88kW / 120PS) - Sigma, extracción e instalación).
