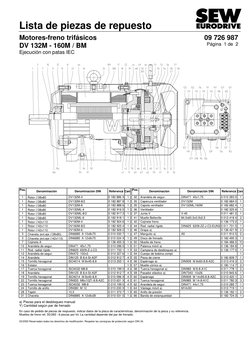

Lista de piezas de repuesto

Motores-freno trifásicos 09 726 987

DV 132M - 160M / BM Página 1 de 2
Ejecución con patas IEC

Pos. Denominación Denominación DIN Referencà Cant Pos. Denominación Denominación DIN Referencà Cant

1 Rotor .38x80 DV132M-4 0 182 886 X 1 32 Arandela de segur. DIN471 40x1,75 0 010 283 0 1
1 Rotor .38x80 DV132M-8/2 0 182 887 8 1 35 Caperuza ventilador DV132M 0 182 684 0 1
1 Rotor .38x80 DV132M-6 0 182 888 6 1 35 Capota ventilador DV132ML/160M 0 182 682 4 1
1 Rotor .38x80 DV132ML-4 0 182 916 5 1 36 Ventilador 0 182 325 6 1
1 Rotor .38x80 DV132ML-8/2 0 182 917 3 1 37 Junta V V-45 0 011 481 2 1
1 Rotor .38x80 DV132ML-6 0 182 918 1 1 41 Muelle Belleville 84,5x60,5x0,9x2,5 0 012 418 4 2
1 Rotor .42x110 DV160M-4 0 182 924 6 1 42 Cojinete freno 0 136 173 2 1
1 Rotor .42x110 DV160M-8/2 0 182 925 4 1 44 Rod. radial rígido DIN625 6209-2Z-J-C3-EUN3 0 011 731 5 1
1 Rotor .42x110 DV160M-6 0 182 926 2 1 46 Grapa a) 0 136 421 9 2
3 Chaveta (ext.eje .38x80) DIN6885 A 10x8x70 0 010 030 7 1 47 Manguito a) A5 0 011 910 5 2
3 Chaveta (ext.eje .42x110) DIN6885 A 12x8x70 0 010 034 X 1 49 Disco de frenado 0 182 495 3 1
7 Cojinete A 0 136 455 3 1 50 Muelle de freno 0 184 486 5 Y)
10 Arandela de segur. DIN471 45x1,75 0 010 286 5 1 51 Palanca móvil a) 0 136 184 8 1
11 Rod. radial rígido DIN625 6309-Z-J-C3 0 011 733 1 1 53 Campana de desbloqueo a) 0 136 177 5 1
12 Arandela de segur. DIN472 100x3 0 010 327 6 1 54 Cuerpo de bobina compl. 1
14 Arandela DIN125 B 8,4-St-A2F 0 012 912 7 4 55 Pieza de cierre 0 180 839 7 1
15 Tornillo hexagonal ISO4014 M 8x45-8.8 0 013 255 1 4 56 Espárrago a) DIN939 M 8x60-8.8-A2C 0 013 416 3 2
16 Estator 1 57 Muelle cónico a) 0 180 114 7 2
17 Tuerca hexagonal ISO4032 M8-8 0 010 199 0 4 58 Tuerca hexagonal a) DIN985 M 8-8-A1C 0 011 778 1 2
18 Arandela DIN125 B 8,4-St-A2F 0 012 912 7 4 59 Pasador elástico a) DIN7343 10x26 0 010 845 6 1
19 Tornillo hexagonal ISO4014 M 8x40-8.8 0 010 096 X 4 60 Espárrago DIN939 M 14x95-8.8-A2C 0 013 420 1 3
22 Tornillo hexagonal DIN933 M6x10Z1-8.8-A2C 0 013 631 X 4 61 Tuerca hexagonal DIN985 M 14-8-A1C 0 011 780 3 3
23 Tuerca hexagonal ISO4032 M8-8 0 010 199 0 4 62 Arandela de segur. DIN471 44x1,75 0 010 285 7 1
24 Tornillo de anillo DIN580 M 12 0 010 230 X 1 64 Vástago móvil a) M14x50 0 012 719 1 1
28 Tapón 10,5 0 011 372 7 1 65 Anillo de presión 0 136 182 1 3
31 Chaveta DIN6885 A 12x8x28 0 010 031 5 1 66 Banda de estanqueidad 0 182 724 3 1

a) Piezas para el desbloqueo manual

Y) Cantidad según par de frenado
En caso de pedido de piezas de respuesto, indicar datos de la placa de características, denominación de la pieza y su referencia.
Muelles de freno ref. 50/265 : 6 piezas por kit. La cantidad depende del par de frenado.

03/2000 Reservados todos los derechos de modificación. Respetar las consignas de protección según DIN 34.

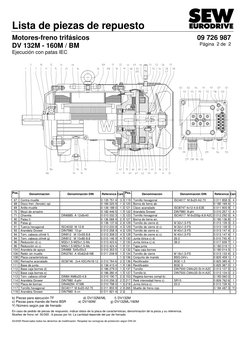

Lista de piezas de repuesto
Motores-freno trifásicos 09 726 987
DV 132M - 160M / BM Página 2 de 2
Ejecución con patas IEC

Pos. Denominación Denominación DIN Referencà Cant Pos. Denominación Denominación DIN Referencà Cant

67 Contra-muelle 0 135 751 4 3 119 Tornillo hexagonal ISO4017 M 8x20-A2-70 0 011 858 3 4
68 Disco fren. (ferodo) cpl. 0 186 025 9 1 120 Borna de tierra ab. 0 180 169 4 1
69 Anillo-muelle 0 136 188 0 1 121 Clavo acanalado ISO8747 4x12-4.6-E3E 0 011 905 9 1
70 Moyú de arrastre 0 182 446 5 1 122 Arandela Grower DIN7980 8-phr 0 010 257 1 4
71 Chaveta DIN6885 A 12x8x40 0 010 032 3 1 123 Tornillo hexagonal ISO4017 M 6x20Sp-8.8-A2C 0 012 292 0 4
90 Patas f) 0 136 068 X 2 127 Borna de tierra arr. 0 180 136 8 1
90 Patas g) 0 136 137 6 2 129 Tornillo de cierre d) M 32x1,5-FS 0 013 139 3 2
91 Tuerca hexagonal ISO4032 M 10-8 0 010 200 8 4 129 Tornillo de cierre d) c) M 32x1,5-FS 0 013 139 3 1
93 Arandela Grower DIN7980 10-pr 0 010 258 X 4 129 Tornillo de cierre e) M 40x1,5-FS 0 013 147 4 2
94 Torn. cabeza cilíndr f) DIN912 M 10x55-8.8 0 012 308 0 4 129 Tornillo de cierre e) c) M 40x1,5-FS 0 013 147 4 1
94 Torn. cabeza cilíndr g) DIN912 M 10x80-8.8 0 010 146 X 4 130 Junta tórica c) d) 26-2 0 010 745 X 1
96 Reducción d) c) M32x1,5-M25x1,5-Ms 0 013 423 6 1 130 Junta tórica c) e) 38-2 0 017 639 7 1
96 Reducción e) c) M40x1,5-M25x1,5-Ms 0 013 424 4 1 131 Tapa junta 0 180 019 1 1
104 Arandela de apoyo DIN988 S45x55x3 0 010 353 5 1 132 Tapa caja bornes 0 180 014 0 1
106 Retén sin muelle DIN3760 A 45x62x8-NB 0 011 208 9 1 134 Tornillo de cierre M 16x1,5-FS 0 013 133 4 2
108 Placa características 1 136 Conjunto de mando BSG-24V= 0 825 459 1 1
109 Remache acanalado ISO8746 2x4-X5CrNi18-12 0 010 764 6 2 136 Rectificador BGE-1,5 0 825 385 4 1
111 Base de junta 0 136 415 4 1 136 Rectificador BGE-3 0 825 387 0 1
112 Base caja bornes d) 0 186 279 0 1 137 Tornillo DIN7500 CM4x20-St-H-A2C 0 013 107 5 2
112 Base caja bornes e) 0 186 280 4 1 137 Tornillo b) DIN7500 CM4x35-St-H-A2C 0 013 104 0 2
113 Torn. cabeza cilíndr DIN84 AM6x20-4.8 0 010 190 7 2 153 Regleta bornes compl b) 0 183 060 0 1
114 Arandela Grower DIN7980 6-phr 0 010 256 3 2 217 Relé intensidad freno c) SR15 0 826 762 6 1
115 Placa de bornas DIN46294 K1M6 0 010 798 0 1 218 Junta tórica c) 20-2 0 010 728 X 1
117 Tornillo hexagonal ISO4017 M 6x20-A2-70 0 011 855 9 2 265 Muelle de freno rojo 0 184 487 3 Y)
118 Arandela Grower DIN7980 6-vn 0 011 821 4 2

b) Piezas para ejecución TF d) DV132M/ML f) DV132M

c) Piezas para mando de freno BSR e) DV160M g) DV132ML/160M
Y) Número según par de frenado
En caso de pedido de piezas de respuesto, indicar datos de la placa de características, denominación de la pieza y su referencia.
Muelles de freno ref. 50/265 : 6 piezas por kit. La cantidad depende del par de frenado.

03/2000 Reservados todos los derechos de modificación. Respetar las consignas de protección según DIN 34.
