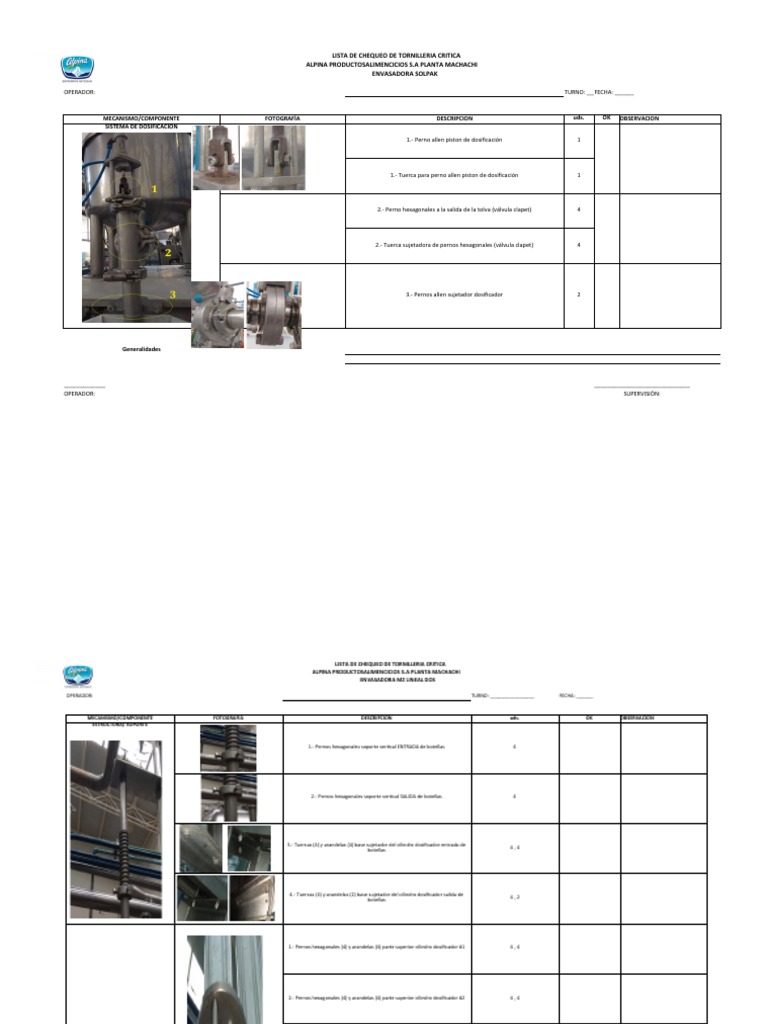

LISTA DE CHEQUEO DE TORNILLERIA CRITICA
ALPINA PRODUCTOSALIMENCICIOS S.A PLANTA MACHACHI
ENVASADORA SOLPAK
OPERADOR: TURNO: ___FECHA: ______
MECANISMO/COMPONENTE FOTOGRAFÍA DESCRIPCION uds. OK OBSERVACION
SISTEMA DE DOSIFICACÍON
1.- Perno allen piston de dosificación 1
1.- Tuerca para perno allen piston de dosificación 1
2.- Perno hexagonales a la salida de la tolva (válvula clapet) 4
2.- Tuerca sujetadora de pernos hexagonales (válvula clapet) 4
3.- Pernos allen sujetador dosificador 2
Generalidades
_____________ ______________________________
OPERADOR: SUPERVISIÓN:
LISTA DE CHEQUEO DE TORNILLERIA CRITICA
ALPINA PRODUCTOSALIMENCICIOS S.A PLANTA MACHACHI
ENVASADORA MZ LINEAL DOS
OPERADOR: TURNO: ________________ FECHA: ______
MECANISMO/COMPONENTE FOTOGRAFÍA DESCRIPCION uds. OK OBSERVACION
ESTRUCTURA/ SOPORTE
1.- Pernos hexagonales soporte vertical ENTRADA de botellas 4
2.- Pernos hexagonales soporte vertical SALIDA de botellas 4
3.- Tuercas (4) y arandelas (4) base sujetador del cilindro dosificador entrada de
botellas 4,4
4.- Tuercas (4) y arandelas (2) base sujetador del cilindro dosificador salida de
4,2
botellas
1.- Pernos hexagonales (4) y arandelas (4) parte superior cilindro dosificador #1 4,4
2.- Pernos hexagonales (4) y arandelas (4) parte superior cilindro dosificador #2 4,4
3.- Pernos hexagonales (4) y arandelas (4) parte superior cilindro dosificador #3 4,4
4.- Pernos hexagonales (4) y arandelas (4) parte superior cilindro dosificador #4 4,4
5.- Pernos hexagonales (4) y arandelas (4) parte superior cilindro dosificador #5 4,4
DOSIFICACIÓN
6.- Pernos hexagonales (4) y arandelas (4) parte superior cilindro dosificador #6 4,4
7.- Perno hexagonal y arandela plana (2 x dosificador) 12
8.- Tuerca (1), arandela de presión (1) y arandela plana (1) a la ENTRADA del
soporte horizontal eje subida bajada 1,1,1
9.- Tuerca (1), arandela de presión (1) y arandela plana (1) a la MITAD del soporte
1,1,1
horizontal eje subida bajada
10.- Tuerca (1), arandela de presión (1) y arandela plana (1) a la SALIDA del soporte
1,1,1
horizontal eje subida bajada
Generalidades
____________________________ _________________
OPERADOR: SUPERVISIÓN:
LISTA DE CHEQUEO DE TORNILLERIA CRITICA
ALPINA PRODUCTOSALIMENCICIOS S.A PLANTA MACHACHI
ENVASADORA MZ FAMILIAR
OPERADOR: TURNO: ________________ FECHA: ______
MECANISMO/COMPONENTE FOTOGRAFÍA DESCRIPCION uds. OK OBSERVACION
TOLVA DE BOTELLAS
1.- Pernos hexagonales 16
2.- Arandelas planas 16
3.- Tuercas 5
4.- Pernos allen 5
5.- Tornillos grandes 4
6.- Tuercas en la tapa superior de la tolva de botellas 4
ORDENADOR DE BOTELLAS
1.- Tuercas (1) y pernos (3) en la parte superior del elevador de botellas 1,3
2.- Tuercas (8), arandelas planas (8) y arandelas de presión (8) del soporte
horizontal ordenador de botellas 8,8,8
POSIMAR / ORDENADOR DE BOTELLAS
3.- Tuercas (2), arandelas planas (2) y arandelas de presión (2) del sujetador
2,2,2
horizontal al ordenador de botellas
5.- Pernos hexagonales (4), tuercas (4) y rodelas planas (4) de la parte inferior del
eje ordenador de botellas 4, 4 ,4
4.- Tornillos (25), tuercas (23) y arandelas planas (23) de la parte inferior del eje
ordenador de botellas 25,23,23
5.- Tuercas (4) y arandelas planas (4) del soporte entre el ordenador y la caida de
botellas 4,4
6.- Tornillos (2) Torx de cauchos (2) acomodador de botellas 4
1.-
TUNEL BANDA TRANSPORTADORA
2,-
1.- Tuercas (2) del soporte horizontal del bloque de dosificación (salida del tunel y
salida de dosificación) 1,1
2.- Tuercas (4), arandelas planas (4) y arandelas de presión (4) del soporte
horizontal de dosificación 4,4,4
SISTEMA DE DOSIFICACIÓN
3.- Pernos allen del soporte horizaontal de dosificación 8
4.- Tuerca (1) y arandela plana (1) sujetador central del soporte horizontal de
1,1
dosificación.
1.- Pernos allen camillero tobogan tapadora 31
2.- Tuercas de pernos allen camillero tobogan tapadora 18
3.- Arandelas planas en el camillero tobogan tapadora 46
4.- Tuercas en el soporte del sujetador del carril de tapas 3
5.- Pernos allen parte superior de la tapadora 6
TAPADORA
6.- Pernos allen sujetadores del capsulador (Mandril) 8
7.- Pernos allen parte inferior de mandriles 1 y 2 4,4
8.- Pernos allen parte inferior de mandriles 1 y 2 1,1
9.- Prisioneros en los discos giratorios de los mandriles 1 y 2 2,2
Generalidades
____________________________ ______________________________
OPERADOR SUPERVISIÓN:
LISTA DE CHEQUEO DE TORNILLERIA CRITICA
ALPINA PRODUCTOSALIMENCICIOS S.A PLANTA MACHACHI
ENVASADORA MZ R24
OPERADOR:____________________________ TURNO: ________________ FECHA: ______
MECANISMO/COMPONENTE FOTOGRAFÍAS DESCRIPCIÓN uds. OK OBSERVACIONES
SISTEMA DE DOSIFICACIÓN
1.- Pernos cilindro rotativo parte inferior (2x24) 48
2.- Prisioneros de mariposas (24) 24
3.- Pernos allen base giratoria 17
4.- Pernos hexagonales base giratoria 31
5.- Pernos allen en boquillas de dosificadores (2x24) 48
6.-Pernos allen bloque dosificador partre inferior (6x24) 144
PISTON ACTUADOR DE PRODUCTO
1.- Perno (1) y arandela plana (1) 1,1
2.- Perno (2), arandela plana (2) y arandela de presión (2) 2, 2 , 2
TOBOGÁN, CAMILLERO TAPADORA
1.- Pernos 63
1.-Tuercas 63
1.- Arandelas planas 4
1.- Arandelas de presión 2
2.- Tuercas (2) y arandela plana (1) (Sujetador carril a base) 2, 1
3.- Pernos allen parte inferior final tobogan 2
3.-Pernos allen parte superior final tobogan 2
Generalidades
____________________________ _________________
OPERADOR: SUPERVISIÓN:
LISTA DE CHEQUEO DE TORNILLERIA CRITICA
ALPINA PRODUCTOSALIMENCICIOS S.A PLANTA MACHACHI
ENVASADORA BISIGNANO
OPERADOR: TURNO: ________________ FECHA: ______
MECANISMO/COMPONENTE DESCRIPCION uds. OK OBSERVACION
Dispensador de Vasos (Platinas
separadoras al colocar vasos)
1.- Pernos hexagonales #8, con arandelas de presión (Posteriores y forntrales) 20 , 20
Dispensador de vasos (Sensores)
2.- Tuercas suejtadoras de sensores detectores de vasos 5
Ventanas Laterales
1.- Pernos hexagonales #10 (2 Ventanas, 8 pernos y arandelas planas c/u) 16 , 16
Dosificador de Mermelada (Sujetador de teflón
- Ruedas dentadas)
1.- Pernos Hexagonalees #8, arandelas planas y arandelas de presión 10,10,10
Dosificador de Mermelada (Postes
sujetadores bloque dosificación)
2.- Pernos hexagonales #13 y arandelas de presión (2 por poste) 4.4
Dosificador de Mermelada (Parte superior
bloque dosificador)
3.- Pernos hexagonales #10 y arandelas de presión 4.4
Dosificador de Mermelada (Soporte Pistón
actuador pared lateral)
4.- Tuercas hexagonales #13 y arandelas planas 4,3
Dosificador de Mermelada (Unión de Piston
a bloque dosificador)
5.- Pernos hexagonales #13, arandelas de presión, Tuerca #17 y arandelas planas. 2,2,2,2
Dosificador de Mermelada (Unión de
tubería a bloque dosificador)
6.- Tuecas de presión hexagonales #13 y arandelas planas 10 , 10
Dosificador de Fruta (Sujetador de teflón
- Ruedas dentadas)
1.- Pernos Hexagonalees #8, arandelas planas y arandelas de presión 10,10,10
Dosificador de Fruta (Postes
sujetadores bloque dosificación)
2.- Pernos hexagonales #13 y arandelas de presión (2 por poste) 4.4
Dosificador de Fruta (Parte superior
bloque dosificador)
3.- Pernos hexagonales #10 y arandelas de presión 4.4
Dosificador de Fruta (Soporte Pistón
actuador pared lateral)
4.- Tuercas hexagonales #13 y arandelas planas 4,4
Dosificador de Fruta (Unión de Piston
a bloque dosificador)
5.- Pernos hexagonales #13, arandelas planas, arandelas de presión, Tuerca #15 y arandelas
planas. 2,2,2,1,1
Dosificador de Fruta (Unión de tubería
a bloque dosificador)
6.- Tuecas de presión hexagonales #13 y arandelas planas 10 , 10
Dosificador de Líquido (Parte superior
bloque dosificador)
1.- Pernos hexagonales #13 y arandelas de presión 6,6
Colocador de Foil y Punteadores
1.- Ventosas succionadoras de Foil 5
2.- Pernos hexagonales #14 (2 por punteadores en parte frontal) y arandela plana 10 , 10
3.- Pernos hexagonales #14 (2 en cada extremo) y arandela plana 4,2
4.- Tuercas #10 (Contratuercas parte posterior punteador, 4 por punteador) 20
5.- Pernos Allen #8 arandela plana y arandela de presión (Eje sujetador/accionador) 2,2,2
6.- Penos Allen 34, sujetadores de bronce (1 por punteador) 5
Generalidades
____________________________ _________________
OPERADOR: SUPERVISIÓN:
