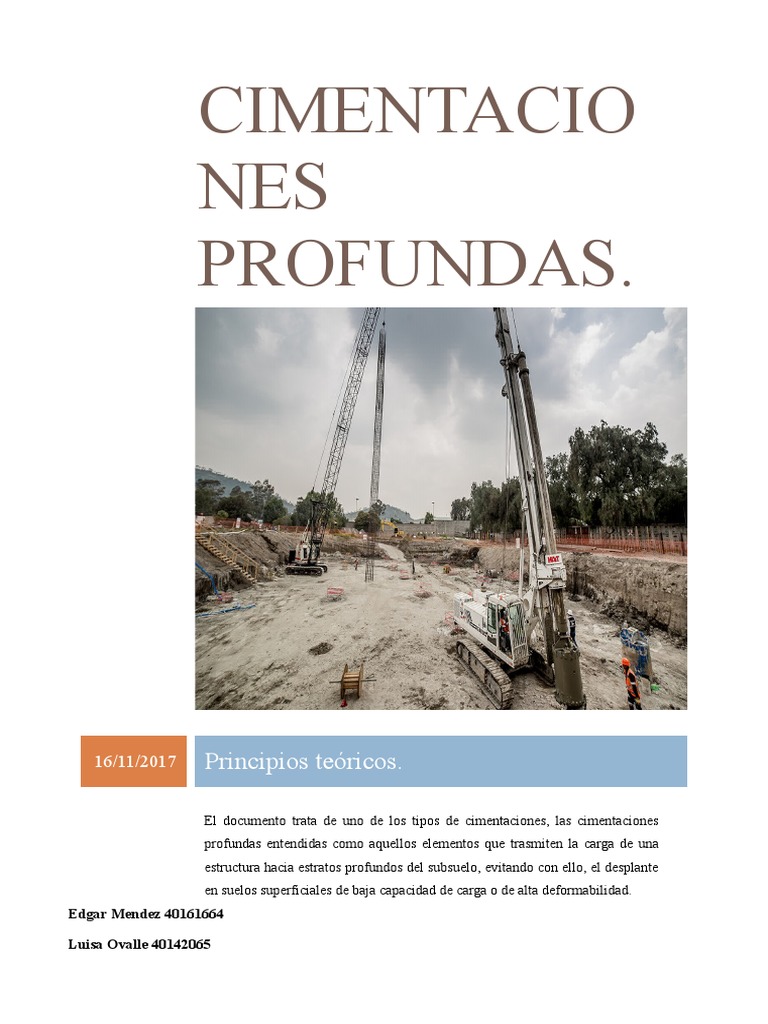

CIMENTACIO
NES
PROFUNDAS.
16/11/2017 Principios teóricos.
El documento trata de uno de los tipos de cimentaciones, las cimentaciones
profundas entendidas como aquellos elementos que trasmiten la carga de una
estructura hacia estratos profundos del subsuelo, evitando con ello, el desplante
en suelos superficiales de baja capacidad de carga o de alta deformabilidad.
Edgar Mendez 40161664
Luisa Ovalle 40142065
cimentaciones profundas.
cimentaciones profundas.
PRINCIPIOS TEÓRICOS.
1. Que es una cimentación profunda
Son aquellos elementos que trasmiten la carga de una estructura hacia capas o estratos profundos del
subsuelo, evitando con ello, el desplante en suelos superficiales de baja capacidad de carga o de alta
deformabilidad. Dado lo anterior es importante mencionar algunos casos en los que es necesario el uso
de este tipo de cimentación.
1.1. Cuando los estratos superiores del suelo son altamente compresibles y/o de escasa capacidad
de carga.
1.2. En suelos superficiales inestables (expansivo, colapsables), siempre y cuando la cimentación
profunda se extiende más allá de la zona activa de expansión o de cambios en el contenido de
agua.
1.3. Cuando se requiere mejorar el comportamiento de cimentaciones en estructuras sujetas a carga
lateral, ya sean edificios altos con cargas de viento y/o sismo o estructuras de retención de
tierra.
1.4. Para evitar la posible pérdida de capacidad de carga de pilas y estribos de puentes que una
cimentación superficial sufriría por erosión (socavación) del suelo en la superficie.
2. Tipos de cimentación profunda.
2.1. Pilotes: Elementos esbeltos con diámetro no mayor de 75 cm. Transmiten la carga al subsuelo
por una combinación de presión en la punta y por esfuerzos de fricción a lo largo del fuste del
pilote.
Los pilotes tienen su clasificación de acuerdo con el material empleado en su construcción:
2.1.1. Pilotes en acero.
Se utilizan mucho como pilotes los tubos de acero, que usualmente se llena de concreto después de
hincados y los perfiles de acero en H (Penetran el terreno más fácilmente que otros tipos en parte
porque desalojan relativamente poco material) cuando las condiciones requieren un hincado violento,
Página 1
cimentaciones profundas.
longitudes desusadamente grandes, o elevadas cargas de trabajo por pilote. Su longitud usual es de 15
a 60 metros con una carga de 30 a 120 toneladas.
Dado el material, es importante considerar los efectos causados por la corrosión, por ello
generalmente se considera un espesor adicional, vigente en la vida útil del pilote y en ocasiones
también se utilizan recubrimientos epóxicos.
Ventajas Desventajas
1. Fáciles de manejar con cortes y 1. Relativamente costosos.
extensiones
2. Alto nivel de ruido durante el hincado.
2. Resisten altos esfuerzos de hincado
3. Sujetos a corrosión.
3. Pueden penetrar estratos duros, como
gravas densas y roca blanda. 4. Los pilos en H pueden dañarse o
desviarse de la vertical al encontrarse con
obstrucciones.
Capacidad admisible estructural de pilotes de acero (Qadm). Se da mediante la siguiente ecuación:
Qadm = Asfs
Donde:
As= área de la sección transversal del acero
fs= esfuerzo admisible del acero (0,33 a 0,5 f y)
2.1.2. Pilotes de concreto reforzado o preesforzado.
Reforzado: Manejan una longitud usual de 10 a 15 metros, con una carga de 30 a
300 toneladas.
Ventajas Desventajas
1. Resisten hincado enérgico 1. Difíciles de cortarse a la medida precisa
Página 2
cimentaciones profundas.
2. Resistentes a la corrosión 2. Difíciles de transportar
3. Adecuada unión con superestructura de
concreto (unión monolítica)
Prefabricados de concreto pre esforzado: Se usan cables de acero de pre esfuerzo
de alta resistencia (18 000 kg/cm2), tienen usualmente una longitud de 10 a 45
metros con una máxima de 60 metros y una carga máxima de 750 a 850 toneladas
Ventajas y desventajas similares a las de los pilotes de concreto reforzado
fundidos in situ (preexcavados): Se construyen haciendo una perforación en el
terreno y llenándola con concreto, a su vez se clasifican en Pilotes formaleteados y
no formaleteados.
2.1.3. Pilotes de madera
Página 3
cimentaciones profundas.
2.1.4. Pilotes compuestos
2.2. Pilas de cimentación: Elementos con diámetro mayor a los 75 cm., de concreto simple o
reforzado, fundido en sitio. La transmisión de la carga es por mecanismos similares al pilote.
3. Diseño de la cimentación profunda (Aspectos a considerar).
3.1. Características del suelo.
3.2. Métodos de exploración y muestreo del suelo.
3.3. Condiciones de carga impuestas por la estructura (carga vertical, lateral).
3.4. De la resistencia estructural del cimiento a las cargas previstas y a la corrosión.
4. Pilotes Fundidos In Situ.
Esto pilotes abarcan una longitud 5 aa 15 metros pero pueden llegar a uno profundidad máxima (tener
una longitud máxima) de hasta 40 metros. Son capaces de resistir cargas máximas de 80 Toneladas .
Ventajas Desventajas
1. Relativamente baratos 1. Posible dificulta en las juntas después
del fraguado del concreto
2. Posible inspección antes de fundir
2. Los encamisados delgados pueden
3. Fácil de extender dañarse durante el hincado.
5. Pilotes Fundidos sin encamisado.
Su proceso constructivo consiste: 1. se hinca el tubo. 2. Se vierte el concreto. 3. Se retira el tubo.
Tienen una longitud de 5 a 15 metros pueden ir a una profundidad de hasta 40 metros y son capaces de
soportar cargas máximas de 70 toneladas.
Ventajas Desventajas
1. Inicialmente económicos 1. Se pueden crear vacíos al vaciar el
concreto en forma rápida
2. Pueden ser terminados a cualquier
2. Difíciles de empalmar después del
Página 4
cimentaciones profundas.
elevación fraguado
3. En suelos blandos, los lados de la
excavación pueden derrumbarse, oprimiendo al
concreto
6. Pilotes de Madera.
Tienen una longitud de 5 a 15 metros pueden ir a una profundidad de hasta 40 metros y son capaces de
soportar cargas entre 30 a 40 toneladas.
• Cuando se hace uso de pilotes de madera se debe tener zapatas de acero para evitar daños en la punta
del pilote.
• La vida útil de los pilotes de madera se incrementa tratándolos con “creosota”.
• No resisten altos esfuerzos al hincarse, por lo que su capacidad es limitada.
Página 5
cimentaciones profundas.
• Los pilotes permanecerán indefinidamente sin daño si están rodeados por agua o subsuelo saturado, sin
embargo, en ambiente marino, son atacados por diferentes organismos, siendo severamente dañados en
pocos meses.
Se clasifican según la carga:
Clase A: Para cargas pesadas (φ min= 14”)
Clase B: Para cargas medias (φ min= 12”)
Clase C: Para obras provisionales (φ min= 12”)
Para calcular su capacidad admisible se hace a partir de la siguiente ecuación:
Qadm = Apfw
Donde:
Ap= área promedio de la sección transversal del pilote
fw= esfuerzo admisible de la madera
7. Pilotes Compuestos.
En estos pilotes, las proporciones superior e inferior son de diferentes materiales.
Se clasifican según su mecanismo de transferencia:
Pilotes por punta: Se prolongan hasta la superficie de la roca, si hay presencia de este suelo a una
profundidad razonable. Su capacidad depende de cuál sea la capacidad del material al cual se esta
apoyando.
Su capacidad de carga se calcula con la siguiente ecuación:
Qu= Qp + Qs
Carga por punta:
qu = c´Nc*+qNq*+DgNg
c´= cohesión aparente del suelo
Q´´ = sobrecarga de suelo sobre la punta
Nc*, Nq*, Ng* = Factores de capacidad de carga
D = Diámetro o ancho del pilote
Como D puede ser muy pequeño:
Como q´ es el esfuerzo vertical efectivo en la punta del pilote, entonces la carga por punta es:
Página 6
cimentaciones profundas.
Pilotes por fricción: Se pueden hincar a materiales blancos (Arcilla, Limos) a profundidades
específicas, la capacidad de esté pilote depende de la fricción o adherencia del suelo que lo rodea.
Su capacidad de carga se calcula con la siguiente ecuación:
Pilotes por Compactación: Cumplen el objetivo de incrementar la densidad del suelo granular.
8. Mecanismo de Transferencia de Carga.
La resistencia máxima por fricción a lo largo del fuste del pilote (Qs) alcanza cuando el
desplazamiento relativo entre el suelo y el pilote es de 5 a 10 mm.
La resistencia máxima por punta (Qp) se alcanza cuando el pilote se ha movido del 10 al 25% del
diámetro del pilote (Pilotes hincados- pilotes perforados).
