Indice: Manifestacion de Impacto Ambiental Distribuidora de Gas Natural México, S.A. de C.V

MANIFESTACION DE IMPACTO AMBIENTAL
DISTRIBUIDORA DE GAS NATURAL MÉXICO, S.A. DE C.V.

OCOYOACAC, ESTADO DE MÉXICO.

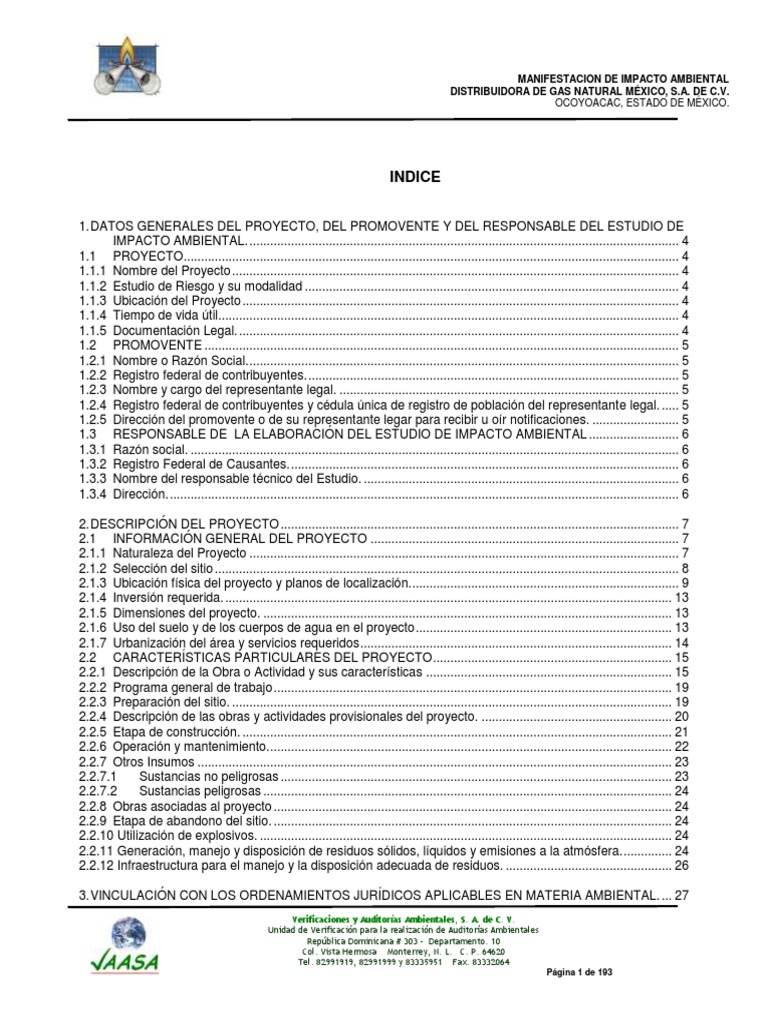

INDICE
1. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE
IMPACTO AMBIENTAL. ............................................................................................................................ 4
1.1 PROYECTO............................................................................................................................................... 4
1.1.1 Nombre del Proyecto ................................................................................................................................. 4
1.1.2 Estudio de Riesgo y su modalidad ............................................................................................................ 4
1.1.3 Ubicación del Proyecto .............................................................................................................................. 4
1.1.4 Tiempo de vida útil..................................................................................................................................... 4
1.1.5 Documentación Legal. ............................................................................................................................... 4
1.2 PROMOVENTE ......................................................................................................................................... 5
1.2.1 Nombre o Razón Social. ............................................................................................................................ 5
1.2.2 Registro federal de contribuyentes. ........................................................................................................... 5
1.2.3 Nombre y cargo del representante legal. .................................................................................................. 5
1.2.4 Registro federal de contribuyentes y cédula única de registro de población del representante legal. ..... 5
1.2.5 Dirección del promovente o de su representante legar para recibir u oír notificaciones. ......................... 5
1.3 RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL .......................... 6
1.3.1 Razón social. ............................................................................................................................................. 6
1.3.2 Registro Federal de Causantes. ................................................................................................................ 6
1.3.3 Nombre del responsable técnico del Estudio. ........................................................................................... 6
1.3.4 Dirección. ................................................................................................................................................... 6
2. DESCRIPCIÓN DEL PROYECTO ................................................................................................................... 7

2.1 INFORMACIÓN GENERAL DEL PROYECTO ......................................................................................... 7
2.1.1 Naturaleza del Proyecto ............................................................................................................................ 7
2.1.2 Selección del sitio ...................................................................................................................................... 8
2.1.3 Ubicación física del proyecto y planos de localización.............................................................................. 9
2.1.4 Inversión requerida. ................................................................................................................................. 13
2.1.5 Dimensiones del proyecto. ...................................................................................................................... 13
2.1.6 Uso del suelo y de los cuerpos de agua en el proyecto .......................................................................... 13
2.1.7 Urbanización del área y servicios requeridos .......................................................................................... 14
2.2 CARACTERÍSTICAS PARTICULARES DEL PROYECTO ..................................................................... 15
2.2.1 Descripción de la Obra o Actividad y sus características ....................................................................... 15
2.2.2 Programa general de trabajo ................................................................................................................... 19
2.2.3 Preparación del sitio. ............................................................................................................................... 19
2.2.4 Descripción de las obras y actividades provisionales del proyecto. ....................................................... 20
2.2.5 Etapa de construcción. ............................................................................................................................ 21
2.2.6 Operación y mantenimiento. .................................................................................................................... 22
2.2.7 Otros Insumos ......................................................................................................................................... 23
2.2.7.1 Sustancias no peligrosas ................................................................................................................. 23
2.2.7.2 Sustancias peligrosas ...................................................................................................................... 24
2.2.8 Obras asociadas al proyecto ................................................................................................................... 24
2.2.9 Etapa de abandono del sitio. ................................................................................................................... 24
2.2.10 Utilización de explosivos. ....................................................................................................................... 24
2.2.11 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera. .............. 24
2.2.12 Infraestructura para el manejo y la disposición adecuada de residuos. ................................................ 26
3. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL. ... 27

Verificaciones y Auditorías Ambientales, S. A. de C. V.
Unidad de Verificación para la realización de Auditorías Ambientales
República Dominicana # 303 - Departamento. 10
Col. Vista Hermosa Monterrey, N. L. C. P. 64620
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 1 de 193
3.1 Vinculación Jurídica con la Constitución Política de los Estados Unidos Mexicanos ............................. 28
3.2 Concordancia Jurídica con las leyes Federales ...................................................................................... 28
3.3 Concordancia con los reglamentos aplicables ........................................................................................ 30
3.4 Concordancia jurídica con las normas oficiales mexicanas, normas mexicanas, normas de referencia y
acuerdos normativos. .............................................................................................................................. 31
3.5 Concordancia jurídica con las leyes estatales aplicables ....................................................................... 35
3.6 Programas y Planes Estatales ................................................................................................................ 39
3.7 Plan Nacional de Desarrollo. ................................................................................................................... 45
3.8 Programa de Desarrollo Urbano Municipal. ............................................................................................ 45
3.9 Unidades de Gestión Ambiental (UGA) ................................................................................................... 49
3.10 Decretos y Programas de Áreas Naturales Protegidas........................................................................... 65
4. DESCRIPCIÓN DEL SISTEMA AMBIENTAL. ............................................................................................... 68

4.1 INVENTARIO AMBIENTAL ..................................................................................................................... 68
4.1.1 Delimitación del área de estudio ............................................................................................................. 68
4.1.2 Caracterización y análisis del sistema ambiental. ................................................................................... 70
4.1.2.1 Aspectos abióticos ........................................................................................................................... 71
4.1.2.2 Clima ................................................................................................................................................ 71
4.1.2.3 Intemperismos severos. ................................................................................................................... 73
4.1.3 Geología y geomorfología. ...................................................................................................................... 75
4.1.3.1 Características litológicas del área .................................................................................................. 75
4.1.3.2 Geomorfología ................................................................................................................................. 76
4.1.3.3 Características del Relieve .............................................................................................................. 77
4.1.3.4 Presencia de Fallas y fracturamientos ............................................................................................. 77
4.1.3.5 Susceptibilidad de la zona ............................................................................................................... 78
4.1.3.6 Suelos. ............................................................................................................................................. 90
4.1.4 Hidrología superficial y subterránea. ....................................................................................................... 92
4.2 Aspectos bióticos. .................................................................................................................................... 96
4.2.1 Flora ......................................................................................................................................................... 96
4.2.2 Fauna. .................................................................................................................................................... 103
4.2.3 Paisaje ................................................................................................................................................... 107
4.2.4 Medio socioeconómico. ......................................................................................................................... 108
4.2.4.1 Demografía: ................................................................................................................................... 108
4.2.4.2 Medio socio cultural. ...................................................................................................................... 118
4.2.5 Infraestructura Social y de Comunicaciones ......................................................................................... 120
4.2.5.1 Infraestructura. ............................................................................................................................... 120
4.2.6 Economía............................................................................................................................................... 134
4.2.6.1 Agricultura ...................................................................................................................................... 135
4.2.6.2 Ganadería ...................................................................................................................................... 137
4.2.6.3 Industria ......................................................................................................................................... 138
4.2.6.4 Minería ........................................................................................................................................... 140
4.2.6.5 Turismo .......................................................................................................................................... 140
4.2.6.6 Servicios ......................................................................................................................................... 141
4.2.7 DIAGNÓSTICO AMBIENTAL. ............................................................................................................... 141
Identificación y análisis de los procesos de cambio en el Sistema Ambiental y el área de estudio ......... 158
Síntesis del lnventario ................................................................................................................................. 161
5. IDENTIFICACIÓN, DESCRIPCIÓN Y EVALUACIÓN DE ACCIONES QUE PUEDEN CAUSAR IMPACTOS.162

5.1 DESCRIPCIÓN DE LA MATRIZ. ........................................................................................................... 170
5.1.1 Aire ........................................................................................................................................................ 170

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 2 de 193
5.1.2 Suelo. ..................................................................................................................................................... 170

5.1.3 Agua. .................................................................................................................................................... 171
5.1.4 Flora. ................................................................................................................................................... 171
5.1.5 Paisaje. ................................................................................................................................................. 172
5.1.6 Población. ............................................................................................................................................. 172
5.2 Matriz de Importancia y valoración de impactos. .................................................................................. 172
6. MEDIDAS PREVENTIVAS Y DE MITIGACIÓN DE LOS IMPACTOS AMBIENTALES. ............................. 177

6.1 AIRE ...................................................................................................................................................... 177
6.2 SUELO ................................................................................................................................................... 177
6.3 AGUA ..................................................................................................................................................... 178
6.4 FLORA ................................................................................................................................................... 179
6.5 PAISAJE ................................................................................................................................................ 179
6.6 POBLACIÓN .......................................................................................................................................... 179
7. PRONOSTICO AMBIENTAL........................................................................................................................ 181

7.1 PRONOSTICO DEL ESCENARIO ........................................................................................................ 181
7.1.1 Aire ........................................................................................................................................................ 181
7.1.2 Suelo ...................................................................................................................................................... 181
7.1.3 Agua ...................................................................................................................................................... 181
7.1.4 Flora ....................................................................................................................................................... 181
7.1.5 Paisaje ................................................................................................................................................... 182
7.1.6 Población ............................................................................................................................................... 182
7.2 PROGRAMA DE VIGILANCIA AMBIENTAL ......................................................................................... 183
8. CONCLUSIONES ........................................................................................................................................ 184
9. BIBLIOGRAFÍA ............................................................................................................................................ 185

ANEXOS .......................................................................................................................................................... 186
ANEXO 1 ......................................................................................................................................................... 186
ANEXO 2 ......................................................................................................................................................... 187
ANEXO 3 ......................................................................................................................................................... 188
ANEXO 4 ......................................................................................................................................................... 189
ANEXO 5 ......................................................................................................................................................... 190
ANEXO 6 ......................................................................................................................................................... 191
ANEXO 7 ......................................................................................................................................................... 192
ANEXO 8 ......................................................................................................................................................... 193

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 3 de 193
1. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL

ESTUDIO DE IMPACTO AMBIENTAL.
MANIFESTACIÓN DE IMPACTO AMBIENTAL

MODALIDAD PARTICULAR
1.1 PROYECTO
1.1.1 Nombre del Proyecto
Red de Distribución de Gas Natural de Distribuidora de Gas Natural México, S. A. de C. V.
Se incluye copia simple del Acta Constitutiva de la Empresa (Anexo 1)
1.1.2 Estudio de Riesgo y su modalidad
El Proyecto requiere de Estudio de Riesgo Nivel 0 para Ductos Terrestres, por actividad Altamente Riesgosa por
transporte de gas natural por ductos.
1.1.3 Ubicación del Proyecto
El proyecto se ubicará en el municipio de Ocoyoacac, Estado de México
1.1.4 Tiempo de vida útil
La tubería de PE-3408 se considera para el gas natural un tiempo de vida útil de 100 años, además que las
tuberías contarán con supervisión constante, mantenimientos preventivos y correctivos en todo el trayecto del
gasoducto y en la city gate Ocoyoacac.
1.1.5 Documentación Legal.
La documentación legal sobre el derecho de vía se encuentra en el Anexo 1

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 4 de 193
1.2 PROMOVENTE
1.2.1 Nombre o Razón Social.
DISTRIBUIDORA DE GAS NATURAL MÉXICO, S. A. DE C. V.


Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 5 de 193
1.3 RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL
1.3.1 Razón social.
Verificaciones y Auditorías Ambientales, S.A. de C.V.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 6 de 193
2. DESCRIPCIÓN DEL PROYECTO
2.1 INFORMACIÓN GENERAL DEL PROYECTO
Tabla 1 Matriz de actividades
Obra terrestre de conducción de hidrocarburos Gasoducto de gas natural en Ocoyoacac Estado de México.
Etapas de desarrollo Actividades

Tipo de Obra -Sistema de transporte de
hidrocarburos
Preparación de sitio - Desmonte de superficie requerida
Construcción -Apertura de zanja

-Tendido de tuberías
-Unión de tuberías por termofusión
-Prueba hidrostática
Operación y mantenimiento - Inspección y vigilancia de áreas de
afectación
-Señalamientos
-Verificaciones periódicas ante la CRE
2.1.1 Naturaleza del Proyecto
El crecimiento en la producción de gas natural en México se encuentra relacionado a los incrementos de la producción
de crudo y no al desarrollo industrial o comercial de las distintas zonas urbanas del país. Por un lado la disponibilidad
del energético producido por PEMEX en determinadas zonas y por el otro la posibilidad de su importación en la frontera
norte del país, han promovido su utilización. La expectativa de crecimiento en la demanda ha superado los niveles de
producción.
Hasta fechas recientes México no había dado prioridad al desarrollo de las reservas de este energético. La carencia de
inversiones en infraestructura para el transporte de gas natural en grandes distancias, desde los centros de producción
de Petróleos Mexicanos a regiones apartadas de éstos, ha llevado a la necesidad de hacer importaciones para las
necesidades de crecimientos en consumo tanto industrial como comercial y residencial.
La construcción de nuevas plantas generadoras de electricidad de ciclo combinado y la reconversión de plantas

existentes a gas natural, ha sido factor importante en el crecimiento de la demanda en México, por arriba de las
expectativas de desarrollo en su producción. La Comisión Reguladora de Energía (órgano descentralizado de la
Secretaría de Energía) tiene pronósticos de crecimiento en la demanda de gas natural del orden del doble a la actual a
principios de la siguiente década, y la mitad de este gas será utilizado en la generación de energía eléctrica.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 7 de 193
Los cambios legislativos dados en 1995, abrieron a la iniciativa privada el transporte, almacenamiento y distribución del
gas, permitiendo la importación y exportación del mismo.
El objetivo del presente proyecto es con la finalidad de abastecer de gas natural a diversas empresas de la zona
industrial existente en el municipio de Ocoyoacac, Estado de México. Actualmente, las empresas presentes en el
mencionado corredor industrial serán los posibles socios comerciales:
INDUSTRIAS TUGAL
SANOFI AVENTIS
LAMITUBO
AG CONVERTIDORA
PLASTIGAS DE MÉXICO
LLANTERA ATLAS
INDUSTRIA GOMERA
METALCOM
QUÍMICA AMTEX
ROBOT
NYLAMID
AGC
IQC
CRISTALUM
STEREN PHARMA
SYMBROM QUIMICA
El crecimiento y desarrollo industrial de la zona, la cercanía de la misma con el Distrito Federal, permitirá a Distribuidora
de Gas Natural México, cubrir la necesidad y demanda de gas natural para estas compañías y otras más que puedan
integrarse al corredor industrial.
2.1.2 Selección del sitio
La ubicación de la Red de Transporte de Gas Natural de Distribuidora de Gas Natural México, fue seleccionada debido a
los siguientes aspectos:
La localización de la Estación de Regulación y Medición Ocoyoacac (ERM) se decidió debido a la

disponibilidad del suministro del gas natural del gasoducto de Venta de Carpio-Toluca, está constituido por
un Gasoducto de 25.40 cm. (10 pulgadas), se construyó e los años 1974 y 1979, para abastecer de gas
natural a la zona industrial de Lerma en el Estado de México. El gasoducto tiene una longitud de 95.126 km.
y se desarrolla principalmente en los municipios de Ecatepec, Tultitlan, Tlanepantla, Naucalpan, Cuajimalpa,
Cuautitlán, Cuautitlán Izcalli, Atizapan de Zaragoza, Huixquilican, Ameyalco, Ocoyoacac, San Mateo
Atenco y Lerma, la cercanía con el gasoducto Venta de Carpio-Toluca hace factible el transporte del
combustible y su posterior envío a la red de aprovechamiento para usos propios.
Las operaciones para efectuar la interconexión del gasoducto a una estación de regulación y medición en la
zona industrial, serían menores y relativamente fáciles.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 8 de 193
Cabe mencionar que la zona industrial se encuentra en crecimiento, por lo que la instalación a corto y
mediano plazo de más empresas, hacen viable la zona para la instalación del gasoducto.
Las empresas instaladas en el área industrial son de diferentes giros: metales y galvanizado, productos
químicos, plásticos y acrílicos, tubos y metales, llantas, pets de plástico, productos de plástico e ingeniería,
inmobiliario de oficinas, cristales, vacunas y agua inyectable, laboratorio de productos farmacéuticos y
aspiradoras. Estas empresas, actualmente, utilizan en su proceso productivo y actividades auxiliares gas L.
P.
El trazado del ducto que se seleccionó de acuerdo a las vialidades principales de la zona como lo son la
Carretera Ocoyoacac-Amomolulco y la carretera San Mateo Atenco-Santiago Tianguistenco.
La ruta propuesta representa las menores afectaciones municipales del área industrial.
El sitio seleccionado de cruce y el trayecto del gasoducto no se encuentra en un Área Natural Protegida, ni
en zona de valor histórico o sus alrededores, tampoco representa afectaciones a las especies de flora o
fauna, así como impactos negativos en las actividades y usos de suelos de la zona.
Cabe mencionar que no se evaluaron sitios alternativos para determinar el trazo del ducto.
2.1.3 Ubicación física del proyecto y planos de localización.
El proyecto se ubicará en el municipio de Ocoyoacac, Estado de México.
El sistema de transporte para usos propios estará abastecido e interconectado con el gasoducto de 10‖ de Ø, Venta de
Carpio – Toluca propiedad de Distribuidora de Gas Natural México, S.A. de C.V. en las coordenadas 19°16´55.60‖N
99°28´34.13‖ O el cual opera a una presión de 21 Kg/Cm2 (300 Psi), La Estación de Regulación y Medición (ERM)
estará interconectada al gasoducto mencionado anteriormente por medio de tubería de acero de 3‖ de diámetro de
acero al carbón en cedula 80, la ERM la cual regulara a una presión de operación máxima de 7.025 Kg/Cm2 (99.931
Psi), dicha ERM abastecerá de gas natural a los socios de Distribuidora de Gas Natural México, S.A. de C.V.
El ducto contará, además, con 6 válvulas de seccionamiento (válvula de esfera de paso completo 3‖ de Ø de PE-3408)
A continuación se presentan las coordenadas geográficas de sus principales puntos:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 9 de 193
PUNTO LATITUD NORTE LONGITUD OESTE

Estación de Regulación y Medición 19°16´55.60‖ 99°28´34.13‖
―EMR‖ City Gate
Ocoyoacac
Estación de Regulación 19°16´38.36‖ 99°29´02.58‖
Gasoducto Venta de Carpio – 19°16´50.80‖ 99°29´28.53‖
Toluca propiedad de Distribuidora de
Gas Natural México, S.A. de C.V.
Cruce 1 carretero de la 19°16´24.16‖ 99°28´54.37‖
carretera AMOMOLULCO-
OCOYOACAC
Cruce 2 carretero de la 19°16´24.27‖ 99°28´54.37‖
OCOYOACAC
Primer cruce del Río 19°16´41.62‖ 99°29´27.53‖
Ocoyoacac
Segundo cruce del Río 19°16’33.96‖ 99°29´11.61‖
Ocoyoacac
Tercer cruce del Río 19°16’26.98‖ 99°28´55.74‖
Ocoyoacac
Cuarto cruce del Río 19°16’25.41‖ 99°28´33.34‖
Ocoyoacac
Cruce del Acuaducto 19°16’24.54‖ 99°28´54.88‖
Válvula de Secionamiento 1 19°16´50.80‖ 99°29´28.53‖
Acero de 6‖ de Ø
Válvula de Secionamiento 2 19°16´46.85‖ 99°29’ 07.53‖
Acero de 6‖ de Ø
Acero de 6‖ de Ø
Válvula de Secionamiento 4 19°16’38.90‖ 99°29´02.83‖
PE-3408 de 3‖ de Ø
PE-3408 de 3‖ de Ø
PE-3408 de 3‖ de Ø
PE-3408 de 3‖ de Ø
PE-3408 de 3‖ de Ø
PE-3408 de 3‖ de Ø

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 10 de 193
PE-3408 de 3‖ de Ø
0 0
Industrias Tugal 19 16´27.58‖ 99 28´33.89‖
0 0
Sanofi Aventis 19 16´27.00‖ 99 29´08.14‖
0 0
Lamitubo 19 16´44.86‖ 99 29´10.21‖
0 0
AG Convertidora 19 16´22.15‖ 99 28´47.27‖
0 0
Plastigas De México 19 16´33.04‖ 99 28´53.83‖
Llantera Atlas 19016´22.66‖ 990 28´38.74‖
Industria Gomera 19016´20.01‖ 990 28´54.76‖
Metalcom 19016´43.52‖ 990 28´43.09‖
Química Amtex 19016´44.38‖ 990 28´36.54‖
Robot 19016´37.59‖ 990 28´39.89‖
Nylamid 19016´43.12‖ 990 28´51.89‖
AGC 19016´39.26‖ 990 28´47.33‖
IQC 19°16´43.20‖ 99°29´53.50‖
Cristalum 19°16´48.31‖ 99°29´30.30‖
Steren Pharma 19°16´14.56‖ 99°28´50.74‖
Symbrom Quimica 19°16´21.73‖ 99°28´25.09‖
En el anexo 4 se presenta el plano general de ubicación, configuración topográfica del terreno con secciones
transversales.
En el mismo anexo se presenta plano de ubicación de la caseta de regulación y medición CITY GATE Ocoyoacac con
la trayectoria del gasoducto desde dicha caseta hasta la interconexión con la red de gas dentro de la zona industrial.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 11 de 193

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 12 de 193
2.1.4 Inversión requerida.
La inversión requerida para la realización del proyecto para el sistema de transporte de gas natural para usos propios
de Distribuidora de Gas Natural México S.A. de C.V., es de $11,000,000.00 M.N.
Tabla 1.1 Descripción detallada de la inversión en el proyecto

CONCEPTO TOTAL
1. Lote de tuberías válvulas conexiones y accesorios.
2. Mano de obra civil, mecánica, tendido e instalación
de tubería, válvulas y conexiones.
3. Total derechos, permisos y trámites ante
dependencias locales y federales.
4. Total estudios y servicios, ingeniería, topografía,
etc.
T O T A L $11,700,000.00
2.1.5 Dimensiones del proyecto.
Para el establecimiento de la City Gate Ocoyoacac, o Estación de Regulación y Medición, se requiere una superficie de
2,
150 m
La superficie a afectar, estará dada por la longitud de la tubería sobre el derecho de vía de vialidades, es decir, 4,457
metros de largo por 0.6 metros de amplitud en vialidades urbanas y suburbanas de la ciudad. Resultando en 2,674.2
2
mts , de área de afectación, para la tubería.
No existen afectaciones a terrenos particulares, hay dos afectaciones en áreas federales sobre el cruce de los
acueductos que cruzará el gasoducto.
2.1.6 Uso del suelo y de los cuerpos de agua en el proyecto
Uso del suelo: El trayecto del gasoducto será implementado en una zona industrial, siguiendo la trayectoria de
vialidades estatales y municipales, por lo tanto no se requiere cambio del uso del suelo en el área que ocupará la franja
de afectación del gasoducto.
Cuerpos de agua: Dentro de la hidrografía de la zona de instalación del gasoducto se encuentran un acueducto, que
corre paralelo al gasoducto, y el cual será cruzado por el gasoducto en dos puntos.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 13 de 193
2.1.7 Urbanización del área y servicios requeridos
Los requerimientos de servicios, para la operación y mantenimiento del proyecto, se circunscriben exclusivamente a la
estación de regulación y medición CITY GATE OCOYOACAC.
La utilización de energía eléctrica para alumbrado de la instalación y la operación de instrumentación secundaria del
gasoducto mencionado para dicha estación, así como para el envío de información al centro de control de la
distribuidora, serán los únicos requerimientos.
El resto de la trayectoria del gasoducto no requiere de ningún servicio municipal o de alguna otra empresa prestadora de
apoyos.
Durante la fase de construcción, los requerimientos de servicios para las distintas fases del proyecto serán
proporcionados por la empresa Distribuidora de Gas Natural México, que se encargará de estas actividades.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 14 de 193
2.2 CARACTERÍSTICAS PARTICULARES DEL PROYECTO
Las principales obras a realizar son:
Etapa de construcción:
Interconexión de la city gate con el gasoducto Venta de Carpio – Toluca propiedad de Distribuidora de Gas
Natural México, S.A. de C.V.
Construcción de la Estación de Regulación y Medición (ERM), que estará interconectada al gasoducto
mencionado anteriormente por medio de tubería de acero de 3‖ de diámetro de acero al carbón en cedula 80
donde se regulará la presión de salida al gasoducto
Construcción del gasoducto de 6‖ de acero al carbón y de 3‖ de polietileno
Etapa de operación y mantenimiento:

Operación y mantenimiento del gasoducto
2.2.1 Descripción de la Obra o Actividad y sus características
La Red de distribución de gas natural de Distribuidora de Gas Natural México, S. A. de C. V. tiene como objetivo brindar
el servicio de transporte y distribución de gas natural de manera confiable y segura para cualquier condición de uso del
combustible cumpliendo con la precisión requerida.
Se inicia la trayectoria del Gasoducto en el punto A con una válvula de seccionamiento de paso completo de 6‖ de Ø en
AC conectada a una tubería existentes de la empresa Distribuidora de Gas Natural México S.A de C.V. en el
cadenamiento 0+000, continuando con dirección al sureste con tubería de 6‖ de Ø en AC por la Calle del Llano,
continuando con la misma dirección hasta llegar al cadenamiento 0+200 se tiene el primer cruce direccional de via del
ferrocarril, se continua sobre la misma calle hasta llegar al extremo recto de una Tee de 6‖X6‖X6‖ de Ø en AC en el
cadenamiento 0+250, a la cual llamaremos Tee 1.
Por el extremo recto de la Tee 1 con dirección al este se continua con tubería de 6‖ de Ø en AC hasta llegar a un codo
de 90º de 6‖ de Ø en AC por su extremo restante con dirección al sur se continua con tubería de 6‖ de Ø en AC hasta
llegar al segundo codo de 6‖ de Ø en AC por su extremo restante con dirección al este se tiene una válvula de
seccionamiento de 6‖ de Ø en AC para poder suministrar gas natural a nuestro primer socio.
Retornando al Tee 1 por su extremo recto restante se continua con tubería de 6‖ de Ø en AC por la misma callen en el
cadenamiento 0+280 se tiene el primer cruce de río Ocoyoacac, se continua en la misma dirección hasta llegar a un
codo de 90º de 6‖ de Ø en AC en el cadenamiento 0+300 el cual llamaremos punto B, por su extremo restante y con
dirección al este se continua con tubería de 6‖ de Ø en AC sobre la calle río Ocoyoacac, hasta llegar al cadenamiento
0+900 donde se tiene una Tee de 6‖X6‖X6‖ de Ø en AC, la cual llamaremos Tee 2.
Por el extremo recto de la Tee 2 con dirección al Norte se tiene una válvula de seccionamiento de 6‖ Ø en AC
posteriormente se continua con dirección al Norte para poder suministrar gas natural a nuestro segundo socio.
Regresando a la Tee 2 por su extremo recto restante con dirección al este se continua con tubería de 6‖ de Ø en AC por
la misma calle hasta llegar al cadenamiento 1+300 donde se ubica un codo de 45º de 6‖ de Ø en AC, por su extremo
restante con dirección al sureste se continua con tubería de 6‖ de Ø en AC hasta llegar al cadenamiento 1+420 donde
se ubica un codo de 45º de 6‖ de Ø en AC el cual llamaremos punto C por su extremo restante con dirección al este se

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 15 de 193
continua con tubería de 6‖ de Ø en AC hasta llegar a un codo de 45º de 6‖ de Ø en AC seguido de una válvula de
seccionamiento de paso completo 6‖ de Ø en AC pósteramente se realiza un cruce carretero en cadenamiento 1+440 de
la Carretera Amomoluco-Santiago Tianguistengo.
Se continua con la misma dirección hasta llegar al extremo centro de una Tee de 6‖X6‖X6‖ de Ø en AC a la cual
llamaremos Tee 3, por unos de sus extremos rectos laterales con dirección al sureste se continua con un tramo de
tubería de 6‖ de Ø en AC hasta llegar a una válvula de seccionamiento de paso completo de 6‖ de Ø en AC seguido de
un tapón.
Retornando a la Tee 3 por su extremo recto restante con dirección al noroeste de continua con tubería de 6‖ de Ø en AC
sobre la Carretera Amomoluco-Santiago Tianguistengo hasta llegar a una estación de regulación que llamaremos punto
D que se ubica en el cadenamiento 1+480.
Retornando a la Estación de Regulación en el punto D a la salida se tiene una Tee de 3‖X3‖X3‖ de Ø de PE de alta
densidad a la cual llamaremos Tee A por su extremo lateral restante se continua con Tubería de 3‖ de Ø de PE de alta
densidad con dirección al Noreste hasta llegar a un codo de 90º de 3‖ de Ø de PE de alta densidad por su extremo
restante con dirección al sureste se continua con un tramo de tubería hasta llegar a un codo de 90º de 3‖ de Ø de PE de
alta densidad por su extremo recto restante con dirección suroeste se continua con tubería de 3‖ de Ø de PE de alta
densidad para posteriormente cruzar la Carretera Amomoluco-Santiago Tianguistengo, en el cadenamiento 0+060
posteriormente se tiene un codo de 45º de 3‖ de Ø de PE de alta densidad por su extremo restante con dirección al oeste
se continua con un tramo de tubería de 3‖ de Ø de PE de alta densidad hasta llegar al cadenamiento 0+090 donde se
encuentra un codo de 45º de 3‖ de Ø de PE de alta densidad seguido de una Tee de 3‖X3‖X3‖ de Ø de PE de alta
densidad la cual llamaremos Tee B,
Regresando a la Tee B por uno de sus extremos rectos laterares con dirección al noroeste se continúa con tubería de 3‖
de Ø de PE de alta densidad hasta llegar a un codo de 90º de 3‖ de Ø de PE de alta densidad por su extremo recto
restante se tiene una válvula de seccionamiento de 3‖ de Ø de PE de alta densidad para llegar a nuestro tercer socio.
Volviendo a la Tee B por su extremo recto lateral restante se tiene un codo de 45º de 3‖ de Ø de PE de alta densidad
por su extremo restante y con dirección al sur se continua con tubería de 3‖ de Ø de PE de alta densidad hasta llegar
una Tee de 3‖X3‖X3‖ de Ø de PE de alta densidad en el cadenamiento 0+210 la cual conoceremos como Tee C, por su
extremo recto con dirección al este se tiene una válvula de seccionamiento de 3‖ de Ø de PE de alta densidad para
llegar a nuestro cuarto socio y poder suministrar gas natural.
Regresando a la Tee C por su extremo lateral restante se continúa con tubería de 3‖ de Ø de PE de alta densidad con
dirección al sur hasta llegar al cadenamiento 0+340 donde se ubica un codo de 90º de 3‖ de Ø de PE de alta densidad
por su extremo restante con dirección al este se continua con tubería de 3‖ de Ø de PE de alta densidad hasta llegar al
cadenamiento 0+530 donde su ubica una Tee de 3‖X3‖X3‖ de Ø de PE de alta densidad, la cual conoceremos como Tee
D por su extremo centro con dirección al norte se tiene una válvula de seccionamiento de 3‖ de Ø de PE de alta
densidad para posteriormente proporcionar gas natural a nuestro quinto socio.
Continuando con la Tee D por su extremo restante con dirección al este se continúa con tubería de 3‖ de Ø de PE de alta
densidad, hasta llegar al cadenamiento 0+560 donde se ubica una válvula de seccionamiento de 3‖ de Ø de PE de alta
densidad seguido de un tapón el cual se le llamara punto E
Retornando al punto D a la Tee A en su extremo restante se continua con tubería de 3‖ de Ø de PE de alta densidad
hasta llegar al punto F donde se ubica una Tee de 3‖X3‖X3‖ de Ø de PE de alta densidad a la que llamaremos Tee E.
por su extremo recto y con dirección al noroeste se continua con tubería de 3‖ de Ø de PE de alta densidad sobre la
carretera Amomoluco-Santiago Tianguistengo, en el cadenamiento 0+060 se realizara un cruce de Río Ocoyoacac
posteriormente se continua con tubería de 3‖ de Ø de PE de alta densidad hasta llegar al cadenamiento 0+240 donde se

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 16 de 193
ubica una Tee de 3‖X3‖X3‖ de Ø de PE de alta densidad la cual llamaremos Tee F, por su extremo centro con dirección
al Noreste se continua con entramo de Tubería hasta llegar a una válvula de seccionamiento de 3‖ de Ø de PE de alta
densidad, para posteriormente proporcionar gas natural a nuestro sexto socio.
Regresando a la Tee F por su extremo lateral restante se coloca una válvula de seccionamiento de 3‖ de Ø de PE de alta
densidad, seguida de un Tapón a este lugar se le llamara punto G,
Retornando al punto F donde se ubica la Tee E por su extremo centro se continua con dirección noreste con tubería de
3‖ de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac, hasta llegar a una Tee de de 3‖X3‖X3‖ de Ø de PE de
alta densidad la cual llamaremos Tee G, ubicada en el cadenamiento 0+080, por su extremo centro con dirección al
sureste se conectar un tramo de tubería de 3‖ de de Ø de PE de alta densidad hasta llegar a una válvula de
seccionamiento de 3‖ de Ø de PE de alta densidad, para posteriormente proporcionar gas natural a nuestro séptimo
socio.
Continuando en la Tee G por su extremo lateral restante se con dirección al noreste se continua con tubería de 3‖ de de
Ø de PE de alta densidad hasta llegar a una Tee de de 3‖X3‖X3‖ de Ø de PE de alta densidad la cual llamaremos Tee H
ubicada en el cadenamiento 0+100, por su extremo centro con dirección al sureste se conectar un tramo de tubería de 3‖
de de Ø de PE de alta densidad hasta llegar a una válvula de seccionamiento de 3‖ de Ø de PE de alta densidad, para
posteriormente proporcionar gas natural a nuestro octavo socio.
Regresando a la Tee H por su por su extremo lateral restante se con dirección al noreste se continua con tubería de 3‖
de de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac hasta llegar a una Tee de de 3‖X3‖X3‖ de Ø de PE de
alta densidad la cual llamaremos Tee I ubicada en el cadenamiento 0+410, por su extremo centro con dirección al
seccionamiento de 3‖ de Ø de PE de alta densidad, para posteriormente proporcionar gas natural a nuestro noveno
socio.
Continuando en la Tee I por su por su extremo lateral restante se con dirección al noreste se continua con tubería de 3‖
de de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac, hasta llegar a una Tee de de 3‖X3‖X3‖ de Ø de PE de
alta densidad la cual llamaremos Tee J ubicada en el cadenamiento 0+550, por su extremo centro con dirección al
seccionamiento de 3‖ de Ø de PE de alta densidad, para posteriormente proporcionar gas natural a nuestro Décimo
socio.
Retornando a la Tee J por su por su extremo lateral restante se con dirección al noreste se continua con tubería de 3‖ de
de Ø de PE de alta densidad hasta llegar a una Tee de de 3‖X3‖X3‖ de Ø de PE de alta densidad la cual llamaremos Tee
J ubicada en el cadenamiento 0+630, por su extremo centro con dirección al norte se conectar un tramo de tubería de 3‖
de de Ø de PE de alta densidad hasta llegar a una válvula de seccionamiento de 3‖ de Ø de PE de alta densidad, para
posteriormente proporcionar gas natural a nuestro Undécimo socio.
Regresando a la Tee J por su por su extremo lateral restante se con dirección al noreste se continua con tubería de 3‖
de de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac, hasta llegar a una Tee de de 3‖X3‖X3‖ de Ø de PE de
alta densidad la cual llamaremos Tee K ubicada en el cadenamiento 0+840, por su extremo centro con dirección al sur
se conectar un tramo de tubería de 3‖ de de Ø de PE de alta densidad hasta llegar a una válvula de seccionamiento de
3‖ de Ø de PE de alta densidad, para posteriormente proporcionar gas natural a nuestro Undécimo décimo segundo
socio.
Continuando en la Tee K por su extremo recto restante se coloca una válvula de seccionamiento de 3‖ de Ø de PE de
alta densidad seguida de un tapón al cual llamaremos punto H

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 17 de 193
Inicia la segunda parte del gasoducto en la Estación de Regulación y Medición la cual se conectara al gasoducto de 10‖
de Ø de Venta de Carpio-Toluca propiedad de Distribuidora de Gas Natural México S.A. de C.V. teniendo como
coordenadas (19º 16` 55.35‖ N 99º 28` 32.69‖ O. se inicia la trayectoria del gasoducto con tubería de 3‖ de Ø de PE de
alta densidad, con dirección al sur hasta llegar al cadenamiento 0+370 donde se encuentra una Tee de 3‖X3‖X3‖ de Ø de
PE de alta densidad a la cual llamaremos Tee L, por su extremo centro con dirección al oeste se conecta un tramo de
tubería de 3‖ de Ø de PE de alta densidad, hasta llegar a una válvula de seccionamiento de 3‖ de Ø de PE de alta
densidad para poder suministrar gas natural a nuestro décimo tercer socio.
Continuando con la Tee L por su extremo recto lateral restante se continua con tubería de 3‖ de Ø de PE de alta
densidad, hasta llegar al cadenamiento 0+620 donde se encuentra una Tee de 3‖X3‖X3·de Ø de PE de alta densidad, la
cual llamaremos Tee M, al cual llamaremos punto J, por uno de los extremos laterales de la Tee M con dirección al
oeste se continua con tubería de 3‖ de Ø de PE de alta densidad, sobre la Calle 16 de Septiembre, hasta llegar al
cadenamiento 0+400 donde se encuentra una Tee de 3‖X3‖X3‖ de Ø de PE de alta densidad, la cual llamaremos Tee N,
por su extremo centro se conecta una transición de 3‖x2‖ de Ø de PE de alta densidad, para continuar con tubería de 2‖
de Ø de PE de alta densidad con dirección al sur hasta llegar a una Tee de 2‖X2‖X2‖ de Ø de PE de alta densidad, la
cual llamaremos Tee Ñ, por uno de sus extremos laterales con dirección al oeste se continua con tubería de 2‖ Ø de PE
de alta densidad hasta llegar a un codo de 90º de 2‖ Ø de PE de alta densidad, por su extremo recto restante se coloca
una válvula de seccionamiento de 2‖ de Ø de PE de alta densidad, para poder suministrar gas natural a nuestro décimo
cuarto socio.
Regresando a la Tee Ñ por su extremo restante con dirección al este se continúa con un tubería de 2‖ de Ø de PE de
alta densidad, hasta llegar a una válvula de seccionamiento de 2‖ de Ø de PE de alta densidad, para poder suministrar
gas natural a nuestro décimo quinto socio.
Retornando a la Tee N por su extremo restante se coloca una válvula de seccionamiento de 3‖ de Ø de PE de alta
densidad seguida de un tapón a este lugar se conocerá como punto K
Volviendo a la Tee M ubicado en el punto J por su extremo recto restante se coloca una válvula de seccionamiento de 3‖
de Ø de PE de alta densidad seguida de un tapón.
Cabe señalar que, durante la etapa de operación y mantenimiento:
Solamente se realizará el transporte del gas natural por ductos

No se emplearán materiales contaminantes
No se utilizarán recursos naturales
La energía utilizada será la necesaria para la operación de la city gate y sus equipos de control
Se generarán residuos peligrosos provenientes del mantenimiento de la red, aunque los mismos se
generarán en muy pequeñas cantidades, inferiores a los 200 kg al año
No se generará emisiones a la atmósfera de manera conducida. Las posibles emisiones serán emisiones
fugitivas en caso de fugas de gas natural
No se consumirá agua ni se generará agua residual para el proceso. El consumo y generación se remitirá a
lo que pueda utilizarse en las oficinas.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 18 de 193
2.2.2 Programa general de trabajo
En el Anexo 5 se presenta el programa de trabajo que desglosa las actividades de construcción y puesta en operación
del proyecto.
2.2.3 Preparación del sitio.
La empresa Gas Natural Industrial, se encargará de realizar las actividades de preparación del sitio, para la realización
de las actividades de limpieza, nivelado, excavación y relleno de trinchera y construcción del gasoducto Ocoyoacac.
En general, durante los aspectos constructivos del proyecto serán respetadas las disposiciones de la norma oficial
mexicana NOM-003-SECRE-2002 Distribución de gas natural, el ASME B-31.8 Gas transmission and distribution piping
systems y el DOT part. 192 del 49 CFR Transportation of natural or other gas by pipeline.
La supervisión por parte de Distribuidora de Gas Natural México, asegurará que las actividades de construcción sean de
acuerdo a las especificaciones de las normas y estándares dados y que toda medida de mitigación sea identificada y
aplicada a estos requisitos. Las actividades de construcción serán de tal manera que se minimicen los efectos adversos
al ambiente en que se pudiera incurrir.
La empresa transportista supervisará todas las actividades y tendrá la responsabilidad de evitar afectaciones que
pudieran darse en las distintas fases de construcción hacia la erosión del suelo, cuerpos de agua, vegetación y vida
silvestre en el área.
La obra consistirá en:
Limpieza de maleza y excavación de la franja de afectación de 0.6 mt desde la CITY GATE OCOYOACAC hasta su
interconexión, con el gasoducto Venta de Carpio – Toluca propiedad de Distribuidora de Gas Natural México, S.A. de
C.V.; tendido del ducto de 3 pulg y posterior relleno con el material de excavación para cobertura del ducto.
Limpieza de maleza, construcción de base de concreto y construcción de la City Gate Ocoyoacac.
La franja de afectación de 0.6 mt., de ancho por 4,457 metros de longitud desde la caseta de regulación y medición City
Gate Ocoyoacac hasta los puntos de entrega del gas natural. El área de afectación del gasoducto se dará sobre
vialidades de tipo estatal y municipal, las cuales requieren solamente de limpieza de maleza para la elaboración de la
zanja, tendido del ducto y posterior cobertura del mismo con el material de excavación.
Cabe señalar que no se llevarán a cabo obras de:

Rellenos en zonas terrestres
Rellenos en cuerpos de agua, zonas inundables o marinas
Obras de dragado de cuerpos de agua y zonas de tiro
Muelles
Desviación de cauces
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 19 de 193
2.2.4 Descripción de las obras y actividades provisionales del proyecto.
La realización del proyecto no requiere de grandes actividades ni obras de tipo provisional para la ejecución de las
2
distintas fases de construcción, un campamento de 50 mts aproximadamente, que facilite el almacenamiento de
materiales, herramientas y equipos necesarios para la construcción es suficiente y tendrá movilización en función del
avance físico de la obra. No es necesaria la construcción de caminos de acceso, almacenes, talleres u oficinas.
El abastecimiento de combustibles será con equipos de la propia constructora que estarán suministrando los
requerimientos diarios de los equipos de construcción.
Se muestra en la siguiente tabla el equipo y maquinaria a utilizar en el proyecto.
Tabla Equipo a utilizar en la etapa de construcción

Equipo Cantidad Horas por jornada Emisión de decibeles Tipo de combustible
Excavadora 1 8 65 Diesel
Camión de 3 ton. 1 8 40 Gasolina

Compactador 1 8 28 Gasolina
Equipo de soldadura 1 8 10 Gasolina
La maquinaria y equipo necesario para la construcción de las diferentes etapas de la obra, serán surtidos de diesel,
gasolina y lubricantes, de las estaciones de servicio de la localidad.
Desde el inicio de la obra se colocarán dispositivos para controlar y minimizar los efectos de erosión en la fase de
construcción.
Residuos de la obra como basura, serán transportados al basurero municipal y los residuos orgánicos de los servicios
sanitarios serán recolectados por el municipio.
Emisiones a la atmósfera serán únicamente las que generen los vehículos y maquinaria utilizada, manteniéndose dichas
emisiones por debajo de los niveles máximos permisibles de emisión de hidrocarburos, monóxido de carbono, etc., de
acuerdo a lo establecido en la NOM-041-SEMARNAT-2006 y NOM-045-SEMARNAT-2006.
Las emisiones de ruido esperadas por la maquinaria y equipos de la construcción, se ajustan a los requerimientos de la
norma NOM-080-SEMARNAT-94.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 20 de 193
2.2.5 Etapa de construcción.
Las técnicas de construcción del proyecto son las establecidas en las normas y estándares mencionados con
anterioridad, y se utilizarán a lo largo del tendido del gasoducto. Típicamente estas técnicas involucran las siguientes
operaciones: Limpieza y nivelado, excavación, alineación de la tubería, soldado de tubería, depósito de la tubería en la
zanja, prueba hidrostática y limpieza y arranque. Las técnicas de construcción descritas no requieren de métodos
especiales, la empresa Distribuidora de Gas Natural México S.A. de C.V., no contempla la utilización de procedimientos
o procesos apartados de las técnicas comunes de instalación de tuberías en gasoductos.
Limpieza y nivelado.- La vegetación en el derecho de vía deberá de ser removida para permitir la operación segura y
eficiente de los equipos de construcción. El espacio facilitará el almacenamiento temporal de material resultante de la
excavación. El ancho de la franja de afectación, el derecho de vía en las vialidades y el área de afectación en el tendido
en área municipal, es restringido para evitar trastornos a recursos adyacentes. Los derechos de vía y áreas de
afectación serán claramente delimitados e identificados y no será permitida su trasgresión.
El área de construcción es de superficie nivelada que permite el trabajo del equipo de construcción, siguiendo la
configuración del terreno.
En general el trayecto seleccionado para el tendido del gasoducto no implica afectaciones a flora que representen
propósitos comerciales o de desequilibrio ecológico, la limpieza requerida en el área de trabajo será mitigada en pocas
semanas con el resurgimiento de la vegetación silvestre, que principalmente se circunscribe a matorrales.
No se espera ninguna afectación a fauna.
Excavación.- Los suelos de la zona son típicos de material aluvial, presentando suelos ígneos color oscuro de
consistencia firme, dando lugar a suelos de alta permeabilidad. La excavación de la trinchera que contendrá la tubería,
será efectuada en su gran mayoría con maquinaria que corta verticalmente los lados extremos de ésta dando un ancho
de 0.6 mts., aproximadamente, para permitir la colocación de la tubería a una profundidad de entre 0.6 a 0.65 metros. El
material extraído de la trinchera será depositado a un costado de la misma en el lado de no actividad.
La excavación se realizará en un solo paso removiendo subsuelo hasta alcanzar la profundidad requerida. El material
será depositado en la parte más cercana, permitiendo esto el facilitar su manejo para el relleno de la misma.
Por las características geológicas del terreno no se prevé encontrar formaciones rocosas en el tendido.
Alineación de la tubería.- La tubería será embarcada directamente desde su lugar de origen hasta el sitio de
construcción de la obra. Cada segmento se descargará de la plataforma que lo transporte, para depositarlo a un costado
del área de afectación, sin rebasar sus límites. La actividad de alineación de la tubería en el terreno será coordinada con
la excavación de la trinchera para minimizar el tiempo de construcción.
Después de alinear los segmentos de la tubería a lo largo de la trinchera, éstos son soldados uno a otro.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 21 de 193
Soldado.- Una vez concluidas las actividades de alineación de la tubería, los segmentos serán soldados siguiendo el
procedimiento indicado en el Capítulo 8 de la norma NOM-007-SECRE-1999 Transporte de gas natural.
Depósito en zanja.- La tubería será levantada por ambos extremos de ésta para hacerla descender al piso de la
trinchera. La tubería y la trinchera previamente son inspeccionadas para asegurar que la profundidad sea la correcta,
que la trinchera esté libre de rocas y escombros, que la superficie externa de la tubería no esté dañada, para proceder a
depositarla en el piso.
El relleno de la trinchera se hace con material extraído de la misma previamente seleccionado para evitar objetos
abrasivos en contacto con la tubería. Se respetará el llenado de la trinchera a fin de depositar el material del subsuelo
en la parte inferior y el material superficial sobre éste con el fin de restablecer el perfil del piso y dejar la base de la flora
sin ninguna alteración.
Prueba de hermeticidad.- Esta prueba comprueba la integridad de la tubería y se efectúa de acuerdo a la NOM-007-
SECRE-1999 de acuerdo a los requisitos del Capítulo 10 de dicha norma, se realiza llenando ésta con aire o agua y
presionándola a 1.5 veces la presión del diseño, durante 24 horas. Cualquier indicación de pérdida de presión que
indique una fuga en el tramo a probar deberá originar una revisión exhaustiva para localizar la falla, su eliminación y
reparación. El proceso se repetirá hasta que la prueba sea 100% satisfactoria durante las 24 horas requeridas.
Previo a la realización de la prueba de hermeticidad, se efectuará una limpieza al interior del tubo a través de un diablo
de limpieza, que se correrá con aire para extraer cualquier material extraño.
Limpieza y arranque.- Una vez concluido el relleno de la trinchera, la superficie será limpiada para dejarla libre de
escombros y permitir la regeneración de la flora silvestre. Se tomarán medidas para minimizar la erosión de la franja de
afectación y restaurar el contorno natural y permitir el drenaje natural de la superficie. En áreas donde se afecte
pavimentación se restaurará la carpeta asfáltica en caso de existir ésta y se cuidará dejar todas las condiciones a su
estado original.
2.2.6 Operación y mantenimiento.
La empresa Distribuidora de Gas Natural México, será quien llevará a cabo las tareas de operación y mantenimiento del
gasoducto. Esta empresa acumula muchos años de experiencia en la operación y mantenimiento de instalaciones de
gas natural, cumpliendo con la normatividad nacional e internacional, a continuación se describe brevemente los
principales aspectos de estas operaciones:
Calidad del gas natural. La calidad del gas natural a transportar está considerada en el contrato con
PEMEX, proveedor del energético, bajo los parámetros de la NOM-001-SECRE-2003 Calidad del gas
natural.
Odorización. La odorización del gas está contratada con el proveedor (PEMEX) para cumplimiento de la
norma NOM-006-SECRE-1999 Odorización del gas natural.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 22 de 193
Procedimientos de operación y mantenimiento. La Comisión Reguladora de Energía es la entidad

gubernamental que aprueba los procedimientos de operación y mantenimiento de Distribuidora de Gas
Natural México, durante el proceso de otorgamiento del permiso de transporte.
Vigilancia y monitoreo de fugas. Distribuidora de Gas Natural México, cuenta con procedimientos de
vigilancia y detección de fugas a través de revisiones periódicas y monitoreo a lo largo de sus gasoductos
para detectar presencia de gas en el subsuelo y en instalaciones relacionadas.
Válvulas y reguladores de presión. El proyecto contempla regulación e instalación de válvulas a lo largo
del sistema, que asegura el control operativo de la red y el suministro conveniente a su cliente.
Reparaciones y pruebas. El gasoducto que conforma la red de transporte está bajo procedimientos que
asegura reparaciones eficientes y seguras, con su prueba previa a la puesta en operación.
Servicios de emergencia. Distribuidora de Gas Natural México, cuenta con un centro de recepción de
reportes de emergencia que opera los 365 días del año las 24 horas del día, para atender situaciones de
reportes de fuga, alarma o emergencia, para la atención inmediata con cuadrillas de personal
especializado.
Capacitación y entrenamiento. Distribuidora de Gas Natural México, tiene un programa de capacitación
para todo su personal en actividades de operación, mantenimiento y seguridad.
Distribuidora de Gas Natural México, cuenta con un plan integral de seguridad y protección civil, que
incluye la prevención de accidentes, programas de auxilio y recuperación y plan de emergencia.
Todo lo anterior debe ser constatado en su cumplimiento, por una Unidad de Verificación aprobada por la
Comisión Reguladora de Energía, anualmente.
2.2.7 Otros Insumos
2.2.7.1 Sustancias no peligrosas
Durante la etapa de operación y mantenimiento del ducto, las sustancias no peligrosas a utilizar, serán:
MATERIAS PRIMAS CONSUMO MENSUAL UNIDADES

Tubería 1000 m
Accesorios 4 pzas
Postes de señalamiento 10 pzas
Tachuelas 10 pzas
Filtros 2 pzas
Sistemas de medición de flujos y 1 pzas
presiones
Válvulas de seguridad 1 Pzas
Manómetros 1 pzas

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 23 de 193
2.2.7.2 Sustancias peligrosas
MATERIAS PRIMAS CONSUMO MENSUAL UNIDADES

Gas natural 3 317 760 kg
Pinturas 5 L
Solventes 5 L
Aceites 2 L
Brochas 2 Piezas
Estopa contaminada 1 Kg.
2.2.8 Obras asociadas al proyecto
No existen obras asociadas al proyecto.
2.2.9 Etapa de abandono del sitio.
No existe programa de abandono del sitio, al término de ejecución de la construcción del proyecto, se mantiene la
responsabilidad de los derechos de vía utilizados.
No existen residuos resultantes de la construcción y la última fase de ejecución contempla la limpieza y restitución de las
condiciones que permitan la regeneración de las condiciones bióticas previas a la construcción.
2.2.10 Utilización de explosivos.
No se contempla la utilización de explosivos.
2.2.11 Generación, manejo y disposición de residuos sólidos, líquidos y emisiones a la atmósfera.
El proyecto, durante su operación, no generará residuos debido a que el gas natural a transportar es libre de
contaminantes que obliguen a prácticas de purgado o separación. Durante el mantenimiento del gasoducto, puede
generarse una pequeña cantidad de residuos peligrosos, como latas de pinturas vacías, estopas impregnadas con
solvente, etc. Por este motivo la empresa deberá registrarse como microgenerador de residuos peligrosos, debiendo
contar con un área de almacenamiento conforme al artículo 83 del Reglamento de la Ley General para la Prevención y
Gestión Integral de los Residuos.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 24 de 193
Asimismo, se generará una pequeña cantidad de residuos no peligrosos mismos que se dispondrán en el relleno
sanitario municipal.
De manera general, puede afirmarse que no habrá emisiones a la atmósfera de manera constante ni conducida. Las
únicas emisiones que pueden generarse son emisiones fugitivas originadas por una posible fuga de gas natural.
El gas natural es la principal sustancia involucrada en el proyecto. A continuación se mencionan sus características
físicas y químicas.
Propiedades físicas y químicas del gas natural
Nombre: Gas natural- Gas metano

Familia química: Hidrocarburo parafínico
Peso molecular: 16.042
Estado físico, color y olor: Gas incoloro, inodoro e insípido
0
Punto de fusión (760 mm Hg): - 182.5 C
0
Punto de ebullición (760 mm Hg): - 161.5 C
0
Temperatura crítica: - 82.5 C
Calor específico: 1.308 Kcal/kg
Calor de fusión: 14 Kcal/kg
Calor de vaporización: 122 Kcal/kg
Presión crítica: 45.8 atm.
Densidad crítica: 0.162
Densidad del vapor (760 mm Hg): 0.554
Densidad específica (aire= 1): 0.68
0
Kg/lt (65 C) Lts vapor / lts líquido: 442
0 0
Temperatura de autoignición: Entre 537 C y 651 C
3
Volumen crítico: 0.098 m /kg/mol
3
Solubilidad en agua: 0.4 – 20 microgramos/100cm
0
Punto de inflamación: 537 C
Límite inferior de explosividad: 5.0 % gas en el aire
Límite superior de explosividad: 15.0 % gas en el aire
3 3
M de aire para quemar 1 M de gas: 9.53
Características del gas natural
Las características CRETIB del gas natural se circunscriben a reactivo, explosivas e inflamables.
El gas natural es incoloro, inodoro, insípido, sin forma particular y más ligero que el aire. Se presenta en su forma
gaseosa por debajo de los -161ºC. Por razones de seguridad, se le añade mercaptano, un agente químico que le da un
olor a huevo podrido, con el propósito de detectar una posible fuga de gas, que en este proyecto no será realizado por
Autoabastecedores de gas natural de Ocoyoacac.
El gas natural es una mezcla de hidrocarburos ligeros compuesto principalmente de metano, etano, propano, butanos y
pentanos. Otros componentes tales como el CO2, el helio, el sulfuro de hidrógeno y el nitrógeno se encuentran también

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 25 de 193
en el gas natural. La composición del gas natural nunca es constante, sin embargo, se puede decir que su componente
principal es el metano (como mínimo 90%). Posee una estructura de hidrocarburo simple, compuesto por un átomo de
carbono y cuatro átomos de hidrógeno (CH4). El metano es altamente inflamable, se quema fácilmente y casi totalmente
y emite muy poca contaminación. El gas natural no es ni corrosivo ni tóxico, su temperatura de combustión es elevada y
posee un estrecho intervalo de inflamabilidad, lo que hace de él un combustible fósil seguro en comparación con otras
fuentes de energía.
El gas natural es más ligero que el aire y a pesar de sus altos niveles de inflamabilidad y explosividad las fugas o
emisiones se disipan rápidamente en las capas superiores de la atmósfera, dificultando la formación de mezclas
explosivas en el aire. Esta característica permite su preferencia y explica su uso cada vez más generalizado en
instalaciones domésticas e industriales y como carburante en motores de combustión interna. Presenta además
ventajas ecológicas ya que al quemarse produce bajos índices de contaminación, en comparación con otros
combustibles.
El gas natural deberá de evitarse su contacto con oxidantes fuertes como el flúor, cloro, pentafluoruro de plomo,
Trifluoruro de cloro, heptafluoruro de yodo, dióxido de flúor, oxígeno líquido y tetrafluoruro de dioxigenilo, por su alta
reactividad.
En el caso del gas natural, éste es calificado positivamente en dos de las características derivadas de un estudio
CRETIB (corrosivo, reactivo, explosivo, tóxico, inflamable y biológico-infeccioso), siendo explosivo e inflamable.
El gas natural es un asfixiante simple que no tiene propiedades peligrosas inherentes, ni presenta efectos tóxicos
específicos, pero actúa como excluyente del oxígeno para los pulmones. El efecto de los gases asfixiantes simples es
proporcional al grado en que disminuye el oxígeno en el aire que se respira. En altas concentraciones puede producir
asfixia.
El gas natural no tiene clasificación de afectación crónica, teratogénica, carcinogénica o mutagénica
2.2.12 Infraestructura para el manejo y la disposición adecuada de residuos.
Debido a que no se contempla generación de residuos, no se contará con infraestructura para el manejo de los mismos.
Los residuos generados serán transportados por el personal de mantenimiento a las oficinas de la empresa, donde se
contará con un área para el almacenamiento de los residuos peligrosos conforme al artículo 83 del Reglamento de la
LGPGIR.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 26 de 193
3. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA

AMBIENTAL.
El objetivo de este apartado es describir el grado de concordancia del proyecto con respecto a las políticas regionales
de desarrollo social, económico y ecológico, contempladas en los planes y programas de desarrollo sectorial en los
niveles federal, estatal y municipal. Como punto de partida, se analizarán los instrumentos de coordinación multisectorial
y gubernamentales que promueven y regulan las estrategias del desarrollo regional. Se considerarán, entre otros:
Constitución Política de los Estados Unidos Mexicanos

Leyes Federales
Leyes Estatales
Leyes Municipales
Normas Oficiales Mexicanas
Reglamentos
Así como con los:

Planes de desarrollo estatal, municipal.
Programas de manejo de áreas naturales protegidas.
Otros programas.
Ordenamientos ecológicos locales y estatales decretados.
Unidades de Gestión Ambiental.
El grado de concordancia es la afinidad del proyecto en relación con el uso del suelo y los recursos naturales, respecto
a:
Su vocación.
Sus usos actuales.
Los usos proyectados, y
Otros criterios ambientales que se consideran en los instrumentos de planeación mencionados
antes.
En este sentido el proyecto es contrastado y evaluado con el fin de que la autoridad disponga de los elementos
necesarios para evaluar el mismo en función de las Leyes, Reglamentos y Normas, así como con los elementos
contenidos en los planes y programas aplicables emitidos por los diferentes ordenes de gobierno.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 27 de 193
3.1 Vinculación Jurídica con la Constitución Política de los Estados Unidos Mexicanos
En este apartado se hace un análisis de los artículos de la Constitución Política de los Estados Unidos Mexicanos y los
que inciden en el proyecto y la forma en que el mismo cumple con ella.
Artículo 4. Toda persona tiene derecho a un medio ambiente adecuado para su desarrollo y bienestar.
Artículo 27 La nación tendrá en todo tiempo el derecho de imponer a la propiedad privada las modalidades que dicte el
interés público, así como el de regular, en beneficio social, el aprovechamiento de los elementos naturales susceptibles
de apropiación, con objeto de hacer una distribución equitativa de la riqueza publica, cuidar de su conservación, lograr el
desarrollo equilibrado del país y el mejoramiento de las condiciones de vida de la población rural y urbana. En
consecuencia, se dictarán las medidas necesarias para ordenar los asentamientos humanos y establecer adecuadas
provisiones, usos, reservas y destinos de tierras, aguas y bosques, a efecto de ejecutar obras publicas y de planear y
regular la fundación, conservación, mejoramiento y crecimiento de los centros de población; para preservar y restaurar
el equilibrio ecológico.
3.2 Concordancia Jurídica con las leyes Federales
Ley de Planeación.
Articulo 2 La planeación deberá llevarse a cabo como un medio para el eficaz desempeño de la responsabilidad del
Estado sobre el desarrollo integral del país y deberá tender a la consecución de los fines y objetivos políticos, sociales,
culturales y económicos contenidos en la Constitución Política de los Estados Unidos Mexicanos. Para ello, estará
basada en los siguientes principios: El equilibrio de los factores de la producción, que proteja y promueva el empleo; en
un marco de estabilidad económica y social.
Ley general del Equilibrio Ecológico.

Articulo 1. La presente Ley es reglamentaria de las disposiciones de la Constitución Política de los Estados Unidos
Mexicanos que se refieren a la preservación y restauración del equilibrio ecológico, así como a la protección al
ambiente, en el territorio nacional y las zonas sobre las que la nación ejerce su soberanía y jurisdicción.
Sus disposiciones son de orden público e interés social y tienen por objeto propiciar el desarrollo sustentable y
establecer las bases para:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 28 de 193
I.- Garantizar el derecho de toda persona a vivir en un medio ambiente adecuado para su desarrollo, salud y bienestar.
V.- El aprovechamiento sustentable, la preservación y, en su caso, la restauración del suelo, el agua y los demás
recursos naturales, de manera que sean compatibles la obtención de beneficios económicos y las actividades de la
sociedad con la preservación de los ecosistemas.
Articulo 3. Define Impacto Ambiental como ―la modificación del ambiente ocasionada por la acción del hombre o de la
naturaleza‖.
Desequilibrio Ecológico como ―la alteración de las relaciones de interdependencia entre los elementos naturales que
conforman el ambiente, que afecta negativamente la existencia, transformación y desarrollo del hombre y demás seres
vivos‖
Manifestación de Impacto Ambiental como ―el documento mediante el cual se da a conocer, con base en estudios, el
impacto ambiental, significativo y potencial que generaría una obra o actividad, así como la forma de evitarlo o atenuarlo
en caso de que sea negativo‖
Articulo 5. Son facultades de la Federación: X.- La evaluación del impacto ambiental de las obras o actividades a que
se refiere el artículo 28 de esta Ley y, en su caso, la expedición de las autorizaciones correspondientes.
Articulo 15. Para la formulación y conducción de la política ambiental y la expedición de normas oficiales mexicanas y
demás instrumentos previstos en esta Ley, en materia de preservación y restauración del equilibrio ecológico y
protección al ambiente, el Ejecutivo Federal observará los siguientes principios:
III.- Las autoridades y los particulares deben asumir la responsabilidad de la protección del equilibrio ecológico.
XII.- Toda persona tiene derecho a disfrutar de un ambiente adecuado para su desarrollo, salud y bienestar. Las
autoridades en los términos de esta y otras leyes, tomarán las medidas para garantizar ese derecho.
Articulo 28. La evaluación del impacto ambiental es el procedimiento a través del cual la Secretaría establece las
condiciones a que se sujetará la realización de obras y actividades que puedan causar desequilibrio ecológico o rebasar
los límites y condiciones establecidos en las disposiciones aplicables para proteger el ambiente y preservar y restaurar
los ecosistemas, a fin de evitar o reducir al mínimo sus efectos negativos sobre el medio ambiente. Para ello, en los
casos en que determine el Reglamento que al efecto se expida, quienes pretendan llevar a cabo alguna de las
siguientes obras o actividades, requerirán previamente la autorización en materia de impacto ambiental de la Secretaría:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 29 de 193
III.- Exploración, explotación y beneficio de minerales y sustancias reservadas a la Federación en los términos
de las Leyes Minera y Reglamentaria del Artículo 27 Constitucional en Materia Nuclear.
Articulo 30. Para obtener la autorización a que se refiere el artículo 28 de esta Ley, los interesados deberán presentar a
la Secretaría una manifestación de impacto ambiental, la cual deberá contener, por lo menos, una descripción de los
posibles efectos en el o los ecosistemas que pudieran ser afectados por la obra o actividad de que se trate,
considerando el conjunto de los elementos que conforman dichos ecosistemas, así como las medidas preventivas, de
mitigación y las demás necesarias para evitar y reducir al mínimo los efectos negativos sobre el ambiente. Cuando se
trate de actividades consideradas altamente riesgosas en los términos de la presente Ley, la Manifestación deberá
incluir el estudio de riesgo correspondiente.
Artículo 147: la realización de actividades industriales, comerciales o de servicios altamente riesgosas, se llevarán a
cabo con apego a lo dispuesto por esta Ley, las disposiciones reglamentarias que de ella emanen y las normas oficiales
mexicanas a que se refiere el artículo anterior.
Quienes realicen actividades altamente riesgosas, en los términos del Reglamento correspondiente, deberán formular y
presentar a la Secretaría un estudio de riesgo ambiental así como someter a la aprobación de dicha dependencia los
programas para la prevención de accidentes en la realización de tales actividades, que puedan causar graves
desequilibrios ecológicos.
3.3 Concordancia con los reglamentos aplicables
Reglamento de la Ley General del Equilibrio Ecológico y la Protección al Ambiente en materia de Evaluación del
Impacto Ambiental:
Artículo 3º define:
Impacto ambiental acumulativo como ―el efecto en el ambiente que resulta del incremento de los impactos de acciones
particulares ocasionado por la interacción con otros que se efectuaron en el pasado o que están ocurriendo en el
presente‖
Impacto ambiental sinérgico como ―aquel que se produce cuando el efecto conjunto de la presencia simultánea de varias
acciones supone una incidencia ambiental mayor que la suma de las incidencias individuales contempladas
aisladamente‖

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 30 de 193
Impacto ambiental residual como ―el impacto que persiste después de la aplicación de medidas de mitigación‖
Artículo 5º establece que ―quienes pretendan llevar a cabo alguna de las siguientes obras o actividades, requerirán
previamente la autorización de la Secretaría en materia de impacto ambiental:
3.4 Concordancia jurídica con las normas oficiales mexicanas, normas mexicanas, normas de
referencia y acuerdos normativos.
Las Normas oficiales mexicanas aplicables al proyecto, se enuncian a continuación:
NORMA OFICIAL MEXICANA CONCORDANCIA Y CUMPLIMIENTO DE LAS

NORMAS APLICABLES AL PROYECTO
NOM-003-SECRE-2003, Distribución de gas Como distribuidora y transportadora de gas natural

Natural y gas licuado de petróleo por ductos. por ductos, la empresa está directamente regulada
por estas normas, en cuanto al diseño, operación y
mantenimiento de los ductos. La empresa deberá
contar con los dictámenes de verificación tanto de su
construcción, como los dictámenes anuales de
operación y mantenimiento por una Unidad de
Verificación acreditada, a fin de garantizar la
integridad y operabilidad del sistema
NOM-005-STPS-1998: Condiciones de seguridad e La empresa deberá cumplir con esta norma en

higiene en los centros de trabajo para el manejo, cuanto al manejo, transporte y almacenamiento de
transporte y almacenamiento de sustancias químicas sustancias químicas inflamables
peligrosas.
NOM-018-STPS-2000: Sistema para la Dentro de las instalaciones del City Gate, la

identificación y comunicación de peligros y riesgos empresa deberá identificar los recipientes que
por sustancias químicas peligrosas en los centros contengan gas natural, así como aquellos que
de trabajo. pudieran contener mercaptanos conforme a la
mencionada norma
NOM-022-STPS-1999: Electricidad estática en los La empresa deberá cumplir con las condiciones de
centros de trabajo - condiciones de seguridad e seguridad indicadas en esta norma en cuanto a

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 31 de 193

higiene. electricidad estática para instalaciones donde se

manejan sustancias químicas inflamables a fin de
evitar riesgos de incendio y explosión por este tipo
de electricidad
NOM-028-STPS-2004: Organización del trabajo- La empresa deberá cumplir con esta norma, por lo
Seguridad en los procesos de sustancias químicas que deberá contar con un sistema:
a) El manejo de la información,
b) La administración de riesgos,
c) La integridad mecánica,
d) La administración de cambios
Contar con un programa y difundirlo, para:

a) Analizar los riesgos de todos los equipos críticos y
procesos del centro de trabajo
b) La capacitación y adiestramiento.
c) Las auditorías internas
Contar con un procedimiento y difundirlo, para:

a) La investigación de accidentes
b) La autorización de trabajos peligrosos
c) El trabajo con contratistas
d) El mantenimiento, arranque, operación normal, paros
de emergencia y reparaciones mayores del equipo crítico.
NOM-002-SEMARNAT-1996, que establece los La empresa no contará con descargas de aguas
límites máximos permisibles de contaminantes en residuales en el city gate ni en el trayecto del ducto.
las descargas de aguas residuales a los sistemas de Sin embargo, en sus oficinas, se descargarán aguas
alcantarillado urbano y municipal residuales sanitarias, por lo que deberá cumplir con
la norma mencionada
NOM-041-SEMARNAT-2006, que establece los Esta norma aplicará para el vehículo con que cuente
límites máximos permisibles de emisión de gases la empresa en su etapa de operación y
contaminantes provenientes del escape de los mantenimiento. La empresa deberá contar con la
vehículos automotores en circulación que usan correspondiente verificación vehicular del vehículo
gasolina como combustible automotor con que cuente.
Asimismo, para los vehículos que se utilicen para las
tareas de supervisión durante la etapa de
construcción del ducto y para los vehículos que se
utilicen para la construcción misma.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 32 de 193

NOM-045-SEMARNAT-2006, Protección ambiental.- Esta norma aplicará para el vehículo con que cuente
Vehículos en circulación que usan diesel como la empresa en su etapa de operación y
combustible.- Límites máximos permisibles de mantenimiento. La empresa deberá contar con la
opacidad, procedimiento de prueba y características correspondiente verificación vehicular del vehículo
técnicas del equipo de medición automotor con que cuente.
Asimismo, para los vehículos que se utilicen para las
tareas de supervisión durante la etapa de
construcción del ducto y para los vehículos que se
utilicen para la construcción misma.
NOM-081-ECOL-1994, que establece los límites La empresa deberá cumplir con los límites máximos
máximos permisibles de emisión de ruido de las permisibles de emisión de ruido en el city gate,
fuentes fijas y su método de medición durante la etapa de operación y mantenimiento.
Cabe señalar que durante la etapa de construcción,
se deberá cumplir con el Reglamento para la
Protección del Ambiente contra la Contaminación
Originada por la Emisión de Ruido de la LGEEPA
NOM-086-SEMARNAT-1994, Contaminación Durante la etapa de operación y mantenimiento, la

atmosférica-especificaciones sobre protección empresa deberá cumplir con esta norma a fin de
ambiental que deben reunir los combustibles fósiles asegurar la calidad del combustible que transporta y
líquidos y gaseosos que se usan en fuentes fijas y entrega a sus asociados
móviles.
NOM-052-SEMARNAT-2005, que establece las Los residuos peligrosos que se generen, ya sea
características, el procedimiento de identificación, durante la etapa de construcción, así como durante
clasificación y los listados de los residuos peligrosos la etapa de operación y mantenimiento, deberán
identificarse y clasificarse conforme a lo indicado en
la presente norma. Por otra parte, para su manejo y
almacenamiento, la empresa deberá apegarse a lo
indicado en indicado en la Ley General para la
Prevención y Gestión Integral de los Residuos y su
Reglamento.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 33 de 193
Después de complementar el análisis de concordancia y cumplimiento de las normas aplicables al proyecto, es de

destacar, que aún en aquellas normas cuya aplicación es indirecta, el Proyecto, se deberá ajustar a la estricta
observancia de ellas.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 34 de 193
3.5 Concordancia jurídica con las leyes estatales aplicables
LEY DE PROTECCION AL AMBIENTE PARA EL DESARROLLO SUSTENTABLE DEL ESTADO DE MEXICO
La Ley de Protección al Ambiente para el Desarrollo Sustentable del Estado de México establece, en los artículos que
se señalan a continuación:
Artículo 1.- La presente Ley es de orden público, interés social y de observancia general en todo el territorio del Estado
de México, y tiene por objeto:
II. Garantizar el derecho de toda persona, dentro del territorio del Estado de México, a vivir en un ambiente sano y
equilibrado, adecuado para su desarrollo, salud y bienestar;
III. Regular el aprovechamiento sustentable, la preservación y, en su caso, la restauración de los elementos

naturales, de manera que sea compatible la obtención de beneficios económicos con la preservación de los
ecosistemas;
IV. Asegurar el derecho y la obligación corresponsable para la participación de las personas dentro del territorio del
Estado de México, en forma individual o colectiva, en la preservación y restauración del equilibrio ecológico, el
desarrollo sustentable y la protección al ambiente;
V. Establecer los criterios ambientales para el manejo de recursos naturales, la prevención y control de la
contaminación del agua, aire y suelo, ordenando ecológicamente el territorio de la entidad.
En su Título V ―Protección al Ambiente se establece:
Artículo 85. Lo dispuesto por el artículo precedente se realizará sin perjuicio de los requisitos, condiciones y
procedimientos establecidos en el presente ordenamiento.
Para la adecuada prevención de la contaminación, todas las fuentes, móviles o fijas, de contaminantes de
cualquier clase serán objeto de verificación, en los términos establecidos en los reglamentos
correspondientes, misma que deberá realizarse cuando menos una vez al año, a efecto de acreditar el
cumplimiento de la presente ley, sus reglamentos y las Normas Oficiales Mexicanas, así como de los
criterios y las normas técnicas ambientales estatales.
Artículo 87. Para la prevención y control de la contaminación de la atmósfera se considerarán los siguientes
criterios:
I. La calidad del aire debe ser satisfactoria en los asentamientos humanos y, en general, en toda el territorio
del Estado de México;
II. La emisión de contaminantes a la atmósfera en el Estado de México, sea de fuentes artificiales o

naturales, fijas o móviles, deben ser controladas y reducidas para asegurar una calidad del aire satisfactoria
para el bienestar de la población y el equilibrio de los ecosistemas.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 35 de 193
Artículo 91. En materia de prevención y control de la contaminación producida por fuentes móviles, la Secretaría
según sea el caso, directamente o mediante acuerdos de colaboración que celebre con las autoridades municipales:
I. Establecerá las medidas preventivas y correctivas para reducir la emisión de contaminantes a la

atmósfera;
II. Regulará el establecimiento y operación de sistemas de verificación de emisiones de vehículos

automotores en circulación;
III. Exigirá a los propietarios o poseedores de vehículos automotores el cumplimiento de las medidas de
control dispuestas y en su caso, retirará de la circulación a aquellos vehículos que no acaten la
normatividad;
Artículo 92. Los propietarios de los vehículos automotores de uso privado o de servicio público deberán:
I. Realizar el mantenimiento de las unidades y observar los límites permitidos de emisiones señalados en la
normatividad aplicable;
II. Verificar periódicamente las emisiones de contaminantes a la atmósfera, de acuerdo con los programas,
mecanismos y disposiciones establecidos;
III. Observar las medidas y restricciones que las autoridades competentes dicten para prevenir y controlar
emergencias y contingencias ambientales.
Artículo 93. Para efectos del ejercicio de las facultades que corresponden a los municipios del Estado de México,
en materia de prevención y control de la contaminación atmosférica, se consideran fuentes fijas y móviles de
jurisdicción municipal:
V. Las emisiones que se verifiquen por los trabajos de pavimentación de calles o en la realización de obras
públicas y privadas de competencia municipal;
Artículo 94. La Secretaría y las autoridades municipales correspondientes, en materia de contaminación

atmosférica, en el ámbito de su competencia, tendrán las siguientes atribuciones:
V. La Secretaría establecerá y operará, sistemas de verificación de emisiones de automotores en

circulación;
Artículo 95. En el ámbito de competencia de la Secretaría, tanto para las fuentes fijas o móviles de contaminación
atmosférica, será obligatoria la verificación, de acuerdo con los criterios que así se establezcan en el reglamento
correspondiente, determinando el número de verificaciones anuales dependiendo el grado de riesgo de las
actividades industriales o de servicios de que se trate, las cuales nunca podrán ser inferiores de una al año.
Asimismo, la Secretaría llevará un padrón de empresas cuyas actividades se consideren como contaminantes, a
efecto de dar cumplimiento a lo previsto en el párrafo anterior.
Artículo 98. Para la prevención y control de la contaminación del suelo, se considerarán los siguientes criterios:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 36 de 193
I. Corresponde al Estado de México, sus municipios y a la sociedad prevenir y controlar la contaminación del
suelo en el territorio de la entidad;
II. Los residuos sólidos deben ser controlados desde su origen, reduciendo y previniendo su generación,
ubicando su generación, sea de fuentes industriales, municipales o domésticas, por lo tanto se deben
incorporar técnicas y métodos para su reuso y reciclaje, así como su manejo y disposición final;
III. La utilización de plaguicidas, fertilizantes y sustancias tóxicas, debe ser compatible con el equilibrio de
los ecosistemas y considerar sus efectos sobre la salud humana, a fin de prevenir los daños que su uso
pudiera ocasionar.
Artículo 100. Para prevenir y controlar la contaminación del suelo quedan sujetos a la regulación del Estado de
México, de conformidad con la normatividad vigente, los siguientes tipos de residuos:
I. Hospitalarios no peligrosos;
II. Industriales no peligrosos;
III. Agroquímicos de competencia estatal.
Artículo 101. No podrá autorizarse la acumulación o depósito de residuos que puedan infiltrarse en los suelos, y
que pudieran provocar:
I. La contaminación del suelo;
II. Alteraciones a los procesos biológicos y fisicoquímicos del suelo;
III. Alteraciones en el suelo que perjudiquen su aprovechamiento y explotación;
IV. Riesgos y problemas de salud.
Artículo 113. Quedan prohibidas las emisiones de ruido, vibraciones, energía térmica y lumínica, olores, vapores,
gases y la generación de contaminación visual, en cuanto rebasen los límites máximos establecidos en las Normas
Oficiales Mexicanas y en los criterios y normas estatales que para ese efecto se expidan, considerando los valores
de concentración máxima permisibles para el ser humano, de contaminación en el ambiente que se determinen. La
Secretaría y las autoridades de los municipios del Estado de México, en términos de lo dispuesto por esta ley y los
bandos municipales, adoptarán las medidas para impedir que se transgredan dichos límites y aplicarán las
sanciones correspondientes.
En la construcción de obras o instalaciones que generen energía térmica o lumínica, ruido o vibraciones, así como
en la operación o funcionamiento de las existentes, llevarse a cabo acciones preventivas y correctivas para evitar los
efectos nocivos de tales contaminantes en el equilibrio ecológico y el ambiente.
Artículo 114. Las autoridades competentes declararán contingencia ambiental cuando se presente o se prevea, con
base en análisis objetivos y en el monitoreo de la contaminación ambiental, una concentración de contaminantes o
un riesgo ecológico derivado de actividades humanas o fenómenos naturales que pueden afectar la salud de la
población o al ambiente, de acuerdo con las Normas Oficiales Mexicanas, en cuyo caso se aplicarán las medidas

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 37 de 193
establecidas en esta ley, en la propia declaratoria y en el Programa de Contingencia Ambiental publicada en la

Gaceta del Gobierno.
Artículo 117. La Secretaría o las autoridades municipales, podrán aplicar las siguientes medidas, para controlar una
situación de contingencia ambiental:
I. Tratándose de fuentes móviles:
1) Restringir o suspender la circulación de vehículos automotores, incluidos los de servicio público local y
federal y los que cuenten con placas de otras entidades federativas o del extranjero, en los términos del
Programa de Contingencia o de la declaratoria respectiva, conforme a los siguientes criterios:
a) Número de placas de circulación;
b) Zonas o vías determinadas;
c) Engomado, por día o período determinado.
2) Retirar de la circulación los vehículos que no respeten las limitaciones, suspensiones o restricciones
establecidas e imponer las sanciones respectivas.
Artículo Actividades
85, 87, 91, 92, La empresa deberá llevar a cabo la verificación vehicular de sus unidades, tanto de aquellas
94 y 95 que se utilizarán durante la etapa de construcción como las que se utilizarán durante la
operación y mantenimiento
93 La empresa deberá cumplir con las condicionantes que indique el municipio, durante la
realización de las obras de zanjado y excavación
98, 100 y 101 La empresa deberá minimizar la generación de sus residuos no peligrosos, incorporando
técnicas de reuso y reciclaje. Asimismo, deberá asegurar la correcta disposición final de los
mismos, mediante el uso de transporte de residuos no peligrosos autorizado.
113 Durante la etapa de operación y mantenimiento, la empresa deberá asegurar que no excede los
límites máximos permisibles de ruido perimetral, por lo que deberá contar con un estudio de
ruido perimetral
114 y 115 En caso de contingencia ambiental, ya sea durante la etapa de construcción o la de operación y
mantenimiento, la empresa deberá acatar las disposiciones emitidas por la autoridad estatal a
fin de controlar la mencionada contingencia

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 38 de 193
3.6 Programas y Planes Estatales
Plan de Gobierno del Estado de México 2005-2011
El Plan de Desarrollo del Estado de México 2005-2011 es un documento que sintetiza los anhelos y aspiraciones de
nuestra sociedad; su integración es producto de un intenso ejercicio democrático, en el que los diversos sectores
sociales nutrieron con su sentir la visión del Estado de México que todos queremos.
La filosofía de la Administración 2005-2011 se integra por la Misión de brindar Seguridad Integral a cada mexiquense.
La Seguridad Integral es un concepto que se sustenta en tres pilares fundamentales: la Seguridad Social, la Seguridad
Económica y la Seguridad Pública.
PILAR 1 SEGURIDAD SOCIAL
Vertiente 1: Calidad de Vida

I. Realidad Demográfica
Objetivo: Desarrollar una política demográfica para una sociedad en expansión.
II. Salud y Seguridad Social.
Objetivo 1 : Garantizar la cobertura total con calidad suficiente y oportunidad.
Objetivo 2: Elevar la calidad de la seguridad social.
III. Educación para Acrecentar el Capital Humano
Objetivo: Brindar educación de calidad, equitativa, suficiente y participativa.
IV. Deporte para el Sano Desarrollo de los Mexiquenses.
Objetivo: Impulsar una política estatal de cultura física y deporte integral e incluyente.
V. Cultura para Enriquecer la Educación y Vigorizar la Identidad
Objetivo 1: Fomentar, promocionar y difundir la cultura.
Objetivo 2: Fortalecer la identidad estatal y los valores socioculturales.
Vertiente 2: Igualdad de Oportunidades

I. Equidad de Género y Nuevas Expectativas para las Mujeres.
Objetivo: Incluir, apoyar y proteger a las mujeres.
II. Integración de la Familia para el Fortalecimiento de la Sociedad.
Objetivo: Desarrollar integralmente a la familia.
III. Cuidado a la Niñez para Proteger el Futuro.
Objetivo: Proteger y cuidar a la niñez mexiquense.
IV. Más Oportunidades para los Jóvenes
Objetivo: Brindar oportunidades para el sano desarrollo de la juventud mexiquense.
V. Adultos Mayores.
Objetivo: Ofrecer mejor calidad de vida a los adultos mayores.
VI. Personas con Capacidades Diferentes.
Objetivo: Fomentar el respeto y la equidad a las capacidades diferentes.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 39 de 193
VII. Apoyo a Comunidades Indígenas para su Desarrollo Integral.

Objetivo: Inclusión con respeto a la cultura indígena.
VIII. Pobreza Extrema y Marginación.
Objetivo: Reducir la pobreza extrema para una sociedad más digna.
PILAR 2 SEGURIDAD ECONÓMICA
Vertiente 1: Desarrollo Económico

I. Empleo para Crecer y Prosperar
Objetivo 1: Revisar y depurar el marco institucional y normativo
Objetivo 2: Promover la cultura laboral y fomentar el empleo.
II. Productividad para un Mayor Dinamismo Económico.
Objetivo: Consolidad una economía estatal más productiva.
III. Competitividad para Aprovechar la Globalización.
Objetivo: Impulsar la competitividad para conquistar mercados.
IV. Infraestructura para Integrar el Estado y Apoyar al Aparato Productivo.
Objetivo: Fortalecer la infraestructura estratégica de la entidad.
V. Ordenamiento del Territorio para Tener Mejores Ciudades.
Objetivo: Diseñar ciudades competitivas y regiones de desarrollo.
VI. Vivienda para incrementar el Patrimonio de la Familia Mexiquense.
Objetivo: Ampliar y mejorar la cobertura habitacional de la población.
VII. Desarrollo Tecnológico para Competir y Progresa.
Objetivo: Alcanzar un nuevo estadio de desarrollo tecnológico.
VIII. Crecimiento Económico Sectorial y Regional para Ampliar la Producción.
Objetivo: Impulsar el desarrollo económico.

I. Sustentabilidad Ambiental para el Desarrollo y la Vida.
Objetivo 1: Sustentabilidad ambiental para el desarrollo con conciencia ambiental y protección a la
biodiversidad.
Objetivo 2: Proteger el agua para garantizar el acceso al vital líquido y fomentar el desarrollo sustentable.
PILAR 3 SEGURIDAD PÚBLICA
Vertiente 1: Seguridad Pública

I. Seguridad Pública Eficaz para proteger a la Población
Objetivo 1: Alcanzar un nivel de seguridad pública que garantice la integridad física y el patrimonio de las
personas.
II. Administración de Justicia para la Vigencia del Estado de Derecho.
Objetivo: Garantizar que la procuración y administración de justicia se realice de manera expedita, completa
e imparcial.
III. Protección Civil.
Objetivo: Proteger a las comunidades de riesgos y desastres naturales, o siniestros y accidentes.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 40 de 193
IV. Derechos Humanos.

Objetivo: Garantizar el pleno respeto a los derechos humanos.
Objetivo 2: Garantizar la renovación institucional.
Objetivo 3: Impulsar el desarrollo democrático.
II. Participación Ciudadana para Desplegar las Iniciativas de la Comunidad.
Objetivo: Garantizar que la participación social se constituya en un componente básico de la gestión
gubernamental.
III. Coordinación de Acciones con el Distrito Federal para el Desarrollo Metropolitano.
Objetivo 1: Lograr una mayor coordinación interinstitucional.
Objetivo 2: Impulsar el desarrollo urbano metropolitano.
La economía del Estado de México es la segunda más importante del país, después del Distrito Federal, tanto en
términos de manufacturas, como de servicios.
La falta de suficientes oportunidades de empleo bien remunerado, ante una creciente fuerza de trabajo, es el principal
problema de la economía mexiquense.
El proceso de transporte de gas natural para usos propios y otras actividades relacionadas con el proyecto de
Distribuidora de Gas Natural México se encuentra relacionado con el desarrollo de la industria en el estado, por lo tanto
un incremento en las fuentes de empleo en la región, ya que el proyecto de Distribuidora de Gas Natural México contará
con estaciones de regulación en aproximadamente 15 empresas de diversos giros industriales, entre ellos maquiladoras,
industrias químicas, industrias de plásticos, metales, etc. Directamente el proyecto de Distribuidora de Gas Natural
México se relaciona con los siguientes puntos del Plan de Desarrollo Urbano:
Con la Vertiente 1: Desarrollo Económico, Empleo para Crecer y Prosperar, en el Objetivo 2: Promover la cultura
laboral y fomentar el empleo, en la Línea de Acción 4 fomento al empleo las siguientes estrategias relacionadas con el
proyecto de Distribuidora de Gas Natural México:
Fortalecer mecanismos de promoción de la inversión que conlleven a la creación de fuentes de trabajo.
En el punto VIII. Crecimiento Económico Sectorial y Regional para Ampliar la producción, las líneas de trabajo y
estrategias involucradas con el proyecto son:
1. Desarrollo Industrial:
Impulsar los sectores económicos con potencial y que agreguen valor a la economía de la entidad.
Incentivar la creación de parques tecno-industriales en áreas territoriales de bajo congestionamiento y con
capacidad de infraestructura.
Rehabilitar y promover zonas y parques industriales
2. Equilibrio Industrial:
Detectar necesidades de proveeduría y maquila en grandes y medianas empresas para orientar el desarrollo
de la actividad industrial en municipios poco industrializados.
Promover acuerdos de coordinación para la canalización de recursos financieros a la micro y pequeña
empresa industrial y agroindustrial.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 41 de 193
Aprovechar las reservas territoriales disponibles para el desarrollo de actividades industriales estratégicas
para el crecimiento económico de la entidad.
Promover el desarrollo de proyectos orientados a diversificar las actividades productivas y a elevar el valor
agregado de los productos de las regiones.
4. Modernización del sector comercial y de servicios.
Apoyar el crecimiento del sector de servicios especializados y su vinculación con la industria, que permita
agregar valor a las cadenas productivas.
Cabe mencionar que el Estado de México es importante como receptor de inversión extranjera directa. De acuerdo a
datos recopilados en el periodo de 1999 a junio de 2005, el monto acumulado de Inversión extranjera directa ascendió a
4 mil 590 millones de dólares.
Infraestructura estratégica para el desarrollo económico
El desarrollo de infraestructura física y humana es condición indispensable para elevar la competitividad y promover el
crecimiento económico necesario para una mejor inserción en la globalidad. Asimismo, la infraestructura es el eje del
desarrollo económico porque aumenta el intercambio, ensancha los mercados, lleva salud, educación y crea puentes
entre las regiones.
La red total de infraestructura en carreteras se muestra en la siguiente tabla:
INFRAESTRUCTURA CARRETERA (KM)

Año Red Total Troncal federal Caminos rurales Alimentadoras
1994 9,785 1,156 2,338 6,291
1995 9,785 1,156 2,338 6, 291
1996 9,787 1,156 2,340 6, 291
1997 9,756 1,125 2,340 6, 291
1998 9,802 1,130 2,386 6, 291
1999 9,814 1,142 2,396 6,291
2000 9,924 1,142 2,381 6,401
2001 9,944 1,142 2,380 6,422
2002 10,001 1,141 2,380 6,480
2003 14,182 1,130 2,380 10,672
2004 14,188 1,135 2,380 10,673
Fuente: IGECEM con base en la Secretaría de Comunicaciones y Transportes.
En la infraestructura productiva, se cuenta con 62 parques, zonas y corredores industriales; 14 mil 188 kilómetros de
carreteras; mil 284 kilómetros de vías férreas; 2.8 millones de líneas telefónicas; mil 420 kilómetros de vialidades
urbanas primarias; 129 puentes vehiculares; 13.75 kilómetros de Sistema de Transporte colectivo Metro; cerca de 650
oficinas bancarias y 362 instituciones de educación superior, así como una red de telecomunicaciones de fibra óptica y
un sistema regional de distribución de gas natural.
Dinámica económica
De acuerdo con el IGECEM, el estado de México genera 10.4% del PIB nacional y 15.8% del PIB manufacturero. Las
principales ramas son: industria automotriz, fibras blandas, confección, plásticos, productos metálicos, equipo eléctrico,

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 42 de 193
productos químicos, estructuras metálicas y tortillerías. En conjunto, integran 58% de los establecimientos y 53.7% del
personal ocupado. También destaca la producción de minerales no metálicos. El estado ocupa el primer lugar nacional
en producción de materiales pétreos, principalmente en arena y grava.
INDUSTRIA EN EL ESTADO DE MÉXICO 2003

RAMA DE ACTIVIDAD UNIDADES ECONÓMICAS PERSONAL OCUPADO VALOR AGREGADO
Productos de panadería y 13,370 40,871 4,006,859
tortillas
telas 86 15,219 2,180,073
Alfombras y blancos 89 2,120 225,568
Otros productos textiles 229 2,763 155,066
Prendas de vestir 1,895 29,490 2,653,977
Productos químicos básicos 81 4,371 2,164,967
Productos farmacéuticos 52 10,426 9,108,227
Pinturas, recubrimientos, 90 6,628 3,419,291
adhesivos
Jabones, limpiadores 106 8,029 2,334,418
Otros productos químicos 140 3,350 2,381,340
Productos de plásticos 596 33,405 7,044, 713
Cemento y productos de 410 4,267 2,703,697
concreto
Otros productos a base de 256 2,656 1,497,722
minerales no metálicos
Estructuras metálicas y 4,350 10,868 598,175
productos de herrería
Otros productos metálicos 222 6,696 1,009,547
Equipos de generación y 32 4,898 1,447,883
distribución de energía
eléctrica
Automóviles y camiones N. D. 8,000 6,962,09
Carrocerías y remolques 79 4,892 658,236
Partes para vehículos 173 25,462 7,585,852
automotores
Muebles 1,725 14,024 1,041,135
Total ramas seleccionadas 23,981 283,435 59,178,755
Total manufactureras 34,258 453,832 123,862,241
Fuente: ICEGEM con base en INEGI Censos Económicos del Estado de México 2004.
Situación de los recursos naturales y preservación ambiental en el estado de México
A pesar de la enorme riqueza en recursos naturales con que cuenta el estado, paradójicamente es una de las entidades
con mayores problemas ambientales. La diversidad geográfica y la biodiversidad producto de la riqueza del suelo, la
hidrológica y la variedad de climas entran en conflicto con la actividad económica y los asentamientos humanos. Los
programas educativos en materia ecológica han tenido resultados limitados, así como la cultura del cuidado y
aprovechamiento de los recursos naturales.
En el Estado de México se originan tres cuencas hidrológicas: la del Valle de México-Pánuco, la del Lerma y la del
Balsas. Se cuenta con una precipitación promedio anual de 953 mil metros cúbicos, de los cuales escurren 117.53
metros cúbicos por segundo y se infiltran 33.83 metros cúbicos, para totalizar una oferta de 151.36 metros cúbicos por
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 43 de 193
segundo. En tanto, los aprovechamientos ascienden a 98.3 metros cúbicos por segundo, de los cuales 44.1% son de
origen superficial y 55.9% subterráneo. El balance es positivo, con 53.1 metros cúbicos por segundo disponibles, pero
se registra una sobreexplotación subterránea estimada en 21.1 metros cúbicos por segundo, sobre todo en las dos
zonas metropolitanas.
Aunque existe disponibilidad de aguas superficiales en dicha cuenca, no se pueden aprovechar como agua potable por
la contaminación, y se calcula que hay un déficit de alrededor de 11.9% para cubrir la demanda de este consumidores
en la cuenta.
Es grave que ante estas circunstancias, casi 50% de los municipios de la entidad no cobra el consumo de agua, y
aquellos que lo hacen tienen una eficiencia de sólo 35%. Un problema adicional son las fugas, cuyo caudal perdido
podría abastecer a una población de 4 millones de habitantes.
Por lo que toca a los sectores industrial y energético, cuya demanda representa 3.9% y 8.5% del volumen total, existen
fuertes reticencias para instalar equipos de tratamiento de aguas residuales; en el caso del corredor industrial Toluca-
Lerma sólo una tercera parte de las empresas registradas envía sus aguas para tratamiento y, de 121 industrias, sólo
alrededor de 25 cuentan con sistemas de tratamiento previo. De este modo, mientras se generan 32.2 metros cúbicos
por segundo de aguas residuales, sólo se trata la cuarta parte de este volumen en 68 plantas establecidas. Asimismo, la
distribución de dichas instalaciones es desigual, ya que 40 de ellas se ubican en la cuenca del Pánuco, 21 en la cuenca
del Lerma y sólo siete en la cuenca del Balsas.
Consumo energético e industria eléctrica en el Estado de México
El estado de México es la entidad federativa que consume la mayor cantidad de energía eléctrica del país, ya que, de
acuerdo con el INEGI, de un total de 163 mil 509 GWH que se comercializan anualmente, en el estado se facturan 14
mil 976 GWH. En las últimas dos décadas el crecimiento económico de la entidad fue muy dinámico, situación que
provocó que la demanda de los sectores industrial, habitacional y comercial alcanzara a la oferta de las empresas
suministradoras, hecho que puede ser un obstáculo, ya que los 8 mil MVA disponibles están a punto de ser rebasados
en el corto plazo.
En ninguno de puntos revisados del Plan de Gobierno del Estado de México, descritos anteriormente se encuentran
restricciones, oposición u obstáculos para las actividades de Distribuidora de Gas Natural México.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 44 de 193
3.7 Plan Nacional de Desarrollo.
Entre la estructura del Plan Nacional de Desarrollo (2007-2012), en el primer capítulo se define el Desarrollo Humano
Sustentable como premisa básica para el desarrollo integral del país, así como los objetivos y las prioridades nacionales
que habrán de regir la presente Administración. La segunda parte, consta de cinco capítulos que corresponden a los
cinco ejes, en los que se presenta información relevante de la situación del país en el aspecto correspondiente y a partir
de ello se establecen sus respectivos objetivos y estrategias.
A continuación se presentan los cinco ejes y una breve reseña de los mismos:
Estado de Derecho y seguridad: El gobierno es el primer obligado a cumplir y hacer cumplir la ley de modo que exista
un auténtico Estado de Derecho en México. Sólo garantizando que la vida, el patrimonio, las libertades y los derechos
de todos los mexicanos están debidamente protegidos se proveerá de una base firme para el desarrollo óptimo de las
capacidades de la población. Se requerirá de igual forma, que los ciudadanos cumplan con sus obligaciones legales.
Economía competitiva y generadora de empleos: Este eje se relaciona con el desempeño de nuestra economía, en
el sentido de lograr mayores niveles de competitividad y de generar más y mejores empleos para la población, lo que es
fundamental para el Desarrollo Humano Sustentable.
Igualdad de oportunidades: el tercer eje del Plan está relacionado con que cada mexicano, sin importar su lugar de
origen y el ingreso de sus padres, debe tener acceso a genuinas oportunidades de formación y de realización.
Sustentabilidad ambiental: Los recursos naturales son la base de la sobrevivencia y la vida digna de las personas. Es
por ello que la sustentabilidad de los ecosistemas es básica para una estrategia integral de desarrollo humano. En
primer término una administración responsable e inteligente de nuestros recursos naturales es el punto de partida para
contar con políticas públicas que efectivamente promuevan la sustentabilidad del medio ambiente.
Democracia efectiva y política exterior responsable: Es preciso garantizar que los mexicanos vivan la democracia
efectiva y política exterior. Es preciso garantizar que los mexicanos vivan la democracia como forma de vida. También
es necesaria una política exterior que, tanto en sus definiciones como en sus posiciones activas, logre posicionar a
México como un auténtico promotor del desarrollo humano.
El Desarrollo Humano Sustentable, como principio rector del Plan Nacional de Desarrollo asume que ―el propósito del
desarrollo consiste en crear una atmósfera en que todos puedan aumentar su capacidad y las oportunidades puedan
ampliarse para las generaciones presentes y futuras‖. El Plan Nacional de Desarrollo considera a la persona, sus
derechos y la ampliación de sus capacidades como la columna vertebral para la toma de decisiones y la definición de
las políticas públicas.
En ninguno de puntos revisados del Plan Nacional de Desarrollo, los cuales incluyen la visión, los objetivos, estrategias
y los cinco ejes descritos anteriormente se encuentran restricciones, oposición u obstáculos para las actividades de
Distribuidora de Gas Natural México.
3.8 Programa de Desarrollo Urbano Municipal.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 45 de 193
El municipio de Ocoyoacac cuenta con Plan de Centro de Población Estratégico aprobado por la H. Legislatura del
Estado en sesión de fecha 22 de febrero de 1993 y publicado en la gaceta del gobierno el día 7 de junio de ese mismo
año.
La realización del Plan Municipal de Desarrollo Urbano del municipio de Ocoyoacac tiene como finalidad cubrir los
siguientes objetivos:
Analizar la dinámica urbana del municipio con el fin de conocer su problemática y sus tendencias y
garantizar su desarrollo, sin afectar ni perjudicar al medio natural, social o urbano.
Proponer la estructura y normatividad urbana en usos y destinos, que permita el ordenamiento urbano y
garantice el bienestar social.
Contribuir al impulso económico del centro de población, mediante la definición de normas claras que
promuevan y fomenten el desarrollo económico y social del municipio.
Definir zonas aptas y no aptas al desarrollo urbano.
Detectar las alteraciones al medio físico (aire, agua y suelo) e incorporar medidas que garanticen su
mitigación y control.
Dotar de elementos técnicos y de validez jurídica a las autoridades municipales, para garantizar la
ordenación y regulación del desarrollo urbano en el municipio.
Precisar las metas, objetivos, políticas, proyectos y programas prioritarios de desarrollo urbano para al
ámbito municipal y del Centro de Población.
Asegurar mayores y mejores oportunidades de comunicación y de transporte, para favorecer la integración
intra e interurbana.
Proponer los incentivos y estímulos que en su conjunto, coadyuven a la consolidación de la estrategia de
desarrollo urbano.
Las Políticas de ordenamiento del Plan de Desarrollo Municipal para el municipio de Ocoyoacac se aplican para zonas
urbanas, urbanizables y no urbanizables, considerando para ello criterios de índole urbano, ambiental y de riesgos.
En términos generales, se establece como zonas no aptas para el desarrollo urbano y por tanto, no urbanizables
aquellas que:
Presenten una topografía accidentada.
Sean suelos agrícolas de alta productividad.
Sean bosques, áreas naturales protegidas y/o de recarga acuífera.
Que presenten problemas como condiciones geológicas inadecuadas, fallas, cavernas o sean susceptibles
a inundación.
Se ubiquen en restricciones por colindancia o cercanía a cuerpos de agua.
Para el municipio de Ocoyoacac, dicha área se ubica en las zonas este y sur del municipio contemplando
aproximadamente el 50% de su territorio.
Por otra parte, los criterios para la determinación de zonas urbanizables son:
Aquellas que presenten el menor costo de dotación de infraestructura básica: agua, drenaje, electricidad,
vialidad.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 46 de 193
Las que se ubiquen próximas a los equipamientos públicos de carácter regional.

Aquellas que preferentemente se encuentran alejadas de zonas de alto valor ambiental o potencial agrícola
de alta productividad.
Terrenos de propiedad privada o ejidal donde haya sido concluida la certificación de derechos agrarios.
En primera instancia se desglosan aquellas políticas encaminadas al ordenamiento de las zonas urbanas y
urbanizables, y las políticas sectoriales encaminadas a lograr el equilibrio y coordinación entre el desarrollo urbano y los
aspectos ambientales, económicos, de infraestructura, equipamiento y vivienda entre otros.
POLÍTICAS DE ORDENAMIENTO URBANO:

Políticas de incorporación de suelo al desarrollo urbano.
Políticas de aprovechamiento del suelo.
Políticas para la preservación de zonas no urbanizables.
Políticas de integración regional, micro-regional y municipal.
POLÍTICAS SECTORIALES
Regularización de la tenencia de la tierra y mejoramiento urbano.

Oferta de Suelo y aprovechamiento de reservas.
Promoción y fomento a la vivienda.
Construcción, ampliación y conservación de infraestructura regional.
Construcción, ampliación y conservación de equipamiento regional.
Mejoramiento de los servicios públicos urbanos y regionales para integrar las redes y sistemas de
infraestructura y equipamiento.
Imagen urbana y preservación de zonas de valor histórico.
Promoción del desarrollo económico y social.
Control de la contaminación y preservación ecológica.
Prevención y atención de riesgos urbanos.
Desarrollo municipal y coordinación intergubernamental.
Coordinación intersectorial.
Las actividades relacionadas con la construcción, implementación, operación y mantenimiento del proyecto de Red de
Distribución de gas natural de Distribuidora de Gas Natural México se encuentran relacionado directamente con las
siguientes políticas del Plan de Desarrollo Municipal:
Promoción del desarrollo económico y social

Este punto se encuentra ampliamente relacionado con las actividades involucradas en la construcción, instalación y
operación del proyecto de Red de Distribución de gas natural de Distribuidora de Gas Natural México, ya que esta
política marca lo siguiente para las zonas urbanas y urbanizables:
1. El impulso y la consolidación del centro y corredores urbanos que concentren usos comerciales y de
servicios compatibles entre sí, conforme a la normatividad establecida por el plan de desarrollo urbano.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 47 de 193
2. El impulso para la ocupación de la zona destinada para uso Industrial que genere fuentes de trabajo
para la población local; considerando a su vez la normatividad vigente establecida en el plan de
desarrollo urbano.
3. El reforzamiento y consolidación de las actuales actividades turísticas con infraestructura, mobiliario
urbano, comercios y servicios necesarios.
4. La regulación de actividades productivas de los tres sectores económicos.
Control de la contaminación y preservación ecológica

Restricción a actividades que perjudiquen el medio ambiente.
Prevención y atención de riesgos urbanos

Los riesgos se originan por la acción del hombre y por la naturaleza, dentro de los primeros existen los riesgos urbanos
dados por la mala planeación del equipamiento e infraestructura, los cuales pueden evitarse si se actúa de manera
racional y responsable, para ello es necesario la toma de conciencia, aplicando las políticas necesarias para resolverlos.
Prevención, mediante la actualización del Atlas de Riesgos Municipal por Protección Civil en materia de
prevención y control de desastres, así como la elaboración de programas de atención de emergencias.
Control de sitios y actividades que en algún momento puedan ocasionar riesgos, a través del
establecimiento de zonas de protección y/o franjas de amortiguamiento en la zona industrial.
Normas para usos del suelo condicionados (Usos de impacto Regional)
Los usos del suelo establecidos en el artículo 5.67 del Código Administrativo del Estado de México que requieren
obtener el dictamen de impacto regional son:
Los desarrollos habitacionales de más de 60 viviendas.
Las gaseras y gasolineras;
Los ductos e instalaciones para el almacenamiento, procesamiento o distribución de combustibles.
La explotación de bancos de materiales para la construcción;
Cualquier uso que implique la construcción de más cinco mil metros cuadrados u ocupen predios de
más de seis mil metros cuadrados de terrenos;
En general, todo uso que produzca un impacto significativo sobre la infraestructura y equipamientos urbanos y los
servicios públicos previstos para una región o para un centro de población en relación con su entorno regional que será
establecido en el plan municipal de desarrollo urbano o el plan de centro de población respectivo;
Los cambios de uso, densidad e intensidad de su aprovechamiento y altura de edificaciones en los casos a que se
refiere las fracciones anteriores.
Normatividad para usos industriales:

Todo tipo de usos industriales o almacenamiento de gran escala con características de alto riesgo y/o contaminación,
deberá localizarse en zonas o corredores industriales diseñados para este fin. Deberán contar con una granja perimetral
de aislamiento para cada predio industrial, con un ancho determinado según los análisis y normas técnicas ecológicas
que no deberán ser menores a 25 m todo tipo de planta aislada o agrupada, deberá ser bardeada. En la franja de
aislamiento no se permitirá ningún tipo de desarrollo urbano, pudiéndose utilizar para fines forestales, de cultivo,
ecológicos o recreación pasiva informal sin permitir estancias prolongadas o numerosas de personas.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 48 de 193
Para conjuntos urbanos, parques o condominios industriales, se deberá contar con una franja de amortiguamiento
perimetral de 50 m dentro del desarrollo.
En caso de productos altamente inflamables, explosivos y/o tóxicos que son extraídos, transformados, almacenados o
distribuidos, se deberá prever reservas territoriales en las instalaciones de sus plantas, para alojar un máximo
crecimiento, según sus proyectos iniciales e incluyendo las franjas de protección de acuerdo con los análisis y normas
técnicas ecológicas.
La distancia mínima entre depósitos subterráneos de combustible a una vía férrea, ducto de derivados del petróleo o
línea de transmisión de alta tensión de energía eléctrica, será de 30 m.
Por otra parte, es importante señalar que, en base al Plan Municipal de Desarrollo Urbano, del Municipio de Ocoyoacac
se determinó que el área del proyecto se encuentra dentro de las áreas señaladas como urbanas y urbanizables,
específicamente de uso de suelo industrial de alto riesgo.
3.9 Unidades de Gestión Ambiental (UGA)
Una UGA es la ―unidad mínima territorial donde se aplican tanto lineamientos como estrategias ambientales -de política
territorial- aunado con esquemas de manejo de recursos naturales, es decir criterios o lineamientos finos del manejo de
estos recursos, orientados a un desarrollo que transite a la sustentabilidad.
La cercanía del Estado de México con el Distrito Federal lo ha convertido en la entidad más poblada del país y con
mayor crecimiento poblacional registrado en los últimos 30 años. Esto ha repercutido de manera negativa en el territorio
mexiquense, desde el punto de vista de disponibilidad y vulnerabilidad de recursos naturales, principalmente suelo y
agua.
Este acelerado crecimiento poblacional ha promovido la creación de instrumentos de planeación basados en la dinámica
urbana y las actividades productivas, representados en planes de desarrollo urbano del Estado, regionales, de
desarrollo metropolitano, urbanos municipales, parciales y sectoriales. En este sentido, en 199 a iniciativa del ejecutivo
estatal, a través de la entonces Secretaría de Ecología, se decretó el Programa de Ordenamiento Ecológico del
Territorio del Estado de México (POETEM) como una herramienta de planeación ambiental para el desarrollo, que se
fundamenta en el aprovechamiento racional y sustentable de los recursos en el Estado de México.
El POETEM es un instrumento de política ambiental que tiene como objetivo inducir los usos del suelo y las actividades
productivas con la finalidad de lograr la protección del ambiente, la preservación y el aprovechamiento sustentable de
los recursos naturales, como soporte y guía a la regulación del uso del suelo.
En este sentido, el Ordenamiento Ecológico Estatal se orienta al fomento del crecimiento económico y SOCAL de los
recursos de la región, a elevar el nivel de vida de sus habitantes y al aprovechamiento racional de sus recursos
naturales.
De esta manera, la fuerte atracción y la dinámica propia del Estado de México en el entorno nacional, ha motivado la
actualización del Modelo de Ordenamiento Ecológico, el cual está sustentado en el Artículo 4.14 del Libro IV del Código
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 49 de 193
Administrativo del Estado de México, que consistió en redefinir las unidades ecológicas. A este respecto, de las 602
unidades ecológicas generadas en 1999, se logro con esta actualización definir ahora 713 unidades, dentro de las
cuales está comprendido el sistema Estatal de Áreas Naturales Protegidas.
De acuerdo al Modelo de Ordenamiento Ecológico Actualizado, el 26.55% del Territorio Estatal tiene política de
protección, el 35.16% de conservación, el 6.33% de restauración y el 31.96% de aprovechamiento.
En lo referente a usos predominantes, la superficie territorial del Estado de México se distribuye de la siguiente manera:
agrícola 42.09%; áreas naturales protegidas 25.13%; forestal 16.33%; flora y fauna 4.18%; pecuario 9.54 %; cuerpos de
agua 1.31%; acuacultura 0.53% y uso minero 0.59%.
Por su parte, se actualizaron de acuerdo a la normatividad vigente los 205 criterios generales de regulación ecológica,
los cuales se aplican de acuerdo a los usos del suelo establecidos y son corresponsables a la política ambiental de cada
unidad ecológica.
El 19 de diciembre de 2006, se publicó en el Sumario No. 119 la Actualización del Modelo de Ordenamiento Ecológico
del Territorio del Estado de México mediante el cual se expide el Ordenamiento Ecológico del Territorio del Estado de
México (POETEM).
La delimitación del Área de Ordenamiento Ecológico del Territorio del Estado de México se circunscribe a su límite
político administrativo, el cual comprende 125 municipios en 2,249,995 hectáreas.
Se ha subdividido el área en zonas con características homogéneas, pero siempre respetando la delimitación del
Estado, por lo que en ocasiones las áreas tipificadas se cortan.
Se sientan las bases de continuidad en la caracterización tipológica del área, procurando que los límites de cada zona
homogénea sean rasgos reconocibles en el terreno, tal es el caso de los ríos, carreteras, cañadas, coordenadas
geográficas, etcétera.
La regionalización de América del Norte derivada de los trabajos del Acuerdo del Tratado de Libre Comercio concluye
identificando las regiones ecológicas en tres niveles que se describen a continuación.
Cabe destacar que los criterios empleados para diferenciar regiones se orientan básicamente a representar elementos
físicos cuya dinámica en el tiempo es poco perceptible, tales como geología, geomorfología, geomorfometría, edafología
y clima, entre otros.
Nivel Uno.
El mapa de regionalización de América del Norte nivel uno representa en escala 1:12´000.000 las siguientes regiones:
1. Cordillera ártica
2. Tundra
3. Taiga
4. Planicie de Hudson
5. Bosques septentrionales
6. Montañas boscosas noroccidentales
7. Bosques costero occidentales
8. Bosques Templados del Este

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 50 de 193
9. Grandes Planicies
10. Desiertos De América del Norte
11. California Mediterránea
12. Elevaciones Semiáridas Meridionales
13. Sierras Templadas
14. Selvas Cálido Secas
15. Selvas Cálido Húmedas.
La entidad mexiquense queda contemplada en las regiones 13 y 14, denominadas sierras templadas y selva cálida seca
respectivamente.
Sierras templadas (13)

Comprende los principales sistemas montañosos mexicanos, incluida la Sierra Madre Occidental, la Sierra Madre
Oriental y los complejos montañosos de Chiapas y Oaxaca. Esta región cubre alrededor del 25% de la República
Mexicana. Muchas de las principales ciudades del país se localizan en esta unidad, y son las ciudades de México,
Guadalajara, Morelia, Toluca y Puebla.
Dentro del Estado de México, esta región cubre la mayor parte de su territorio, aproximadamente el 78%, el cual en su
totalidad pertenece al Sistema Neovolcánico Transversal (nivel 2 de la clasificación). Considerando el nivel 3 de la
clasificación, el 66% de la superficie está cubierta por lomeríos, sierras con bosques de coníferos y mixtos; el 26%
planicies y Pie de Monte en donde existe vegetación de pastizales y matorral xerófilo; y el 8% está cubierto por sierra;
con praderas de alta montaña.
Ambiente Físico
En esta región la roca madre tiene un origen principalmente ígneo, dado que pertenece al denominado Sistema
Volcánico Transversal. También existe una gran cantidad de configuraciones superficiales, producto de una intensa
actividad geológica y geomorfológico; por ello son dominantes las grandes montañas formadas principalmente por
estrato volcanes como el Xinantécatl o Nevado de Toluca, el Iztaccíhuatl y activos como el Popocatépetl y el Jocotitlán.
En las sierras templadas, existen grandes cañadas y Pie de Monte, principalmente en las inmediaciones de las grandes
sierras como la Nevada (en el oriente del estado) y la de las Cruces (en la parte central de la entidad). Producto de la
gran actividad tectónica, en el estado se localiza la Sierra de Valle de Bravo donde es posible encontrar grandes
lomeríos formados principalmente por rocas de origen metamórfico.
En estas zonas es posible encontrar la formación de dos grandes cuencas hidrológicas como la de los ríos Lerma-
Santiago y Pánuco, está última sustenta la mayor concentración de población de todo el territorio nacional.
Ambiente biológico
En esta región se presenta vegetación perennifolia y caducifolia constituida básicamente por coníferas y encinos, que
pueden llegar a crecer de 10 hasta 35 metros. Esta cubierta vegetal puede estar compuesta de uno a tres estratos
(arbustivos, herbáceos y arbóreos). En algunos lugares hay bosque de niebla.
Las principales especies que se encuentran en esta zona son del género Pinus, entre las que se pueden citar:
pseodostrobus, montezumae, michoacana; asimismo, predominan los bosques de Abies religiosa que, por lo general, se

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 51 de 193
encuentran en combinación con los bosques de pino que se encuentran en las laderas húmedas y protegidas en los
volcanes Iztaccíhualt, Popocatépetl, Nevado de Toluca y en las sierras de las Cruces, Ocuilan y Mil Cumbres.
Existe una zona semiárida en la región norte del estado, la cual presenta vegetación arbustiva con altura predominante
no mayor de 5 metros, destacan el pirul y la casuarina. También se encuentran cactáceas, predominando los nopales y
algunos magueyes; de igual forma existe pastizal natural asociado a zonas con un gran contenido de sales,
principalmente en Zumpango, Tecámac y el vaso del ex lago de Texcoco. Las especies predominantes son: Distichlia
spicata, Sporobolus airaides, así como árboles de tamarix.
Selvas cálido secas (14)

Esta región ecológica se extiende sobre una franja angosta desde Sonora hasta Chiapas, cubriendo aproximadamente
13% de la República Mexicana.
Dentro del Estado de México esta área cubre el 22% del territorio; en su parte sur queda incluida dentro de las
Depresiones Intermontanas y más específicamente en la Depresión del Balsas.
Ambiente físico.
La región, dentro del Estado de México, es accidentada, con gran cantidad de elevaciones que constituyen las Sierras
de Temascaltepec, el Hospital, Nanchititla, la Goleta y Zacualpan, debido a su origen tectónico, su historia geológica se
considera compleja.
Se puede observar que las rocas más antiguas corresponden a las metamórficas expuestas en las inmediaciones de
Zacualpan y Tejupilco, conforman una secuencia severamente deformada, con un metamorfismo constituido;
principalmente por esquistos.
Otro elemento importante lo constituyen las rocas volcánicas que conforman las Sierras de Sultepec, la Goleta y
Nanchititla, compuestas mayoritariamente por derrames piroclásticos.
La Depresión del Balsas, como se ha mencionado, está demarcada por montañas de laderas pronunciadas que son
drenadas por numerosos ríos de importante caudal, como el Temascaltepec y Sultepec.
Ambiente biológico
En esta región existe una flora diversa, particularmente en los estratos arbóreos y arbustivos que dominan el área.
Predominan los bosques bajos caducifolios y sub-caducifolios. Esto implica un marcado patrón estacional y una
diferencia fisonómica entre las estaciones seca y húmeda. Las especies que constituyen estos bosques sonde 4 a 15
metros de altura y tienen tres estratos distintos.
En la Cuenca del Balsas hay un número significativo de especies endémicas. Es también un centro importante de
variedad de copales o papelillos, espino herrero y leucaena, que se consideran con fines comerciales y para rituales.
Otras especies con importancia económica son cedro rojo mexicano, palo de rosa, tepeguaje y cuéramo principalmente.
La fauna predominante está compuesta por liebres, ardillas y venados, entre otras especies.
Nivel dos
En el mapa de Regiones Ecológicas de América del Norte Nivel Dos, escala 1:12´000,000. Se diferencian las siguientes
regiones dentro del territorio estatal:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 52 de 193
13.4 Sistema Neovolcánico Transversal

14.4 Depresiones intermontanas
Sistema Neovolcánico Transversal

Los ecosistemas son menos frágiles que los de otras regiones ecológicas. La zona se caracteriza por la alta
tecnificación en la explotación de los recursos naturales (bosques, pastizales y áreas agrícolas). Los valles y llanuras
han sido transformados en grandes pueblos y ciudades, por lo que el nivel de perturbación ambiental es muy alto.
Depresiones Intermontanas
Debido a la pobreza de sus suelos y a su alto grado de erosión potencial, esta zona no ha sufrido afectaciones
ambientales severas, por lo que la principal función de sus ecosistemas es mantener los recursos naturales (mantos
freáticos, flora y fauna).
Nivel tres.
En el mapa de Regiones Ecológicas de México Nivel Tres, representado a escala 1:4´000,000 se considera aspectos
principalmente de carácter climático y aquellos relativos al desarrollo de ciertos ecosistemas vegetativos.
De esta manera, para este nivel se tienen cuatro grandes regiones ecológicas en el territorio del estado que son:
13.4 Sistema Neovolcánico Transversal
13.4.1 Planicies interiores y Pie de Montes con pastizal y matorral xerófilo.
13.4.2 Lomeríos y sierras con bosques de coníferas, encinos y mixto.
13.4.3 Sierras con praderas de alta montaña y sin vegetación aparente.
14.4 Depresiones Intermontanas
14.4.1 Depresiones del Balsas con selva baja caducifolia y matorral xerófilo.
Tipificación ecológica nivel cuatro.

El nivel Cuatro representado a escala 1:1´000,000 es una identificación de paisajes geomorfológicos de la República
Mexicana, fundamentada en la organización espacial derivada de la herencia genética semejante a la unidad anterior
(geología), por lo tanto, el territorio en cuestión tiene historia geológica y un desarrollo evolutivo meso-climáticamente
similares.
Para el Estado de México se identificaron 10 sistemas terrestres, de los cuales se diferencian 65 tipologías.
Tipificación ecológica nivel cinco.

Tanto la regionalización de nivel cuatro como cinco se rigen por el principio de que los sistemas naturales tienen una
estructura espacial, funcional y temporal, por esto, su identificación y diferenciación tiene un carácter taxonómico; es
decir, de orden jerárquico, a partir de la extensión territorial y el grado de homogeneidad de los componentes físicos y
biológicos.
La tipificación ecológica del territorio del Estado de México representada a escala 1:250,000 se desarrolló con base en
los criterios metodológicos de la Comisión de Cooperación ambiental de América del Norte y del Instituto Nacional de
Ecología.
El nivel Cinco está constituido por 713 unidades ecológicas.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 53 de 193
Las claves numéricas en las unidades ambientales se conforman, con la secuencia identificada desde los niveles
iniciales de regionalización hasta la tipificación ecológica, como se muestra en el siguiente mapa:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 54 de 193

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 55 de 193
MAPA DEL MODELO DE ORDENAMIENTO ECOLÓGICO DEL TERRITORIO
El mapa del Modelo de Ordenamiento Ecológico del municipio de Ocoyoacac, es la expresión gráfica del territorio que
establece los fundamentos para transitar hacia la sustentabilidad, mediante la determinación de los usos predominantes
del suelo, las cuatro políticas y los cinco grados de fragilidad ambiental, como se muestra en el mapa a continuación.
De acuerdo con la metodología propuesta por el INE, la fragilidad se expresa en cinco grados o intensidades: mínima,
baja, media, alta y máxima. Esta se define con base en los aspectos naturales y la política ambiental establecidos en la
unidad ecológica.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 56 de 193
Municipio de Ocoyoacac y sus 14 unidades Ecológicas

UNIDAD ECOLÓGICA CLAVE DE LAUSO FRAGILIDAD POLÍTICA CRITERIOS DE
UNIDAD PREDOMINANTE AMBIENTAL AMBIENTAL REGULACIÓN
ECOLÓGICA
13.4.2.023.537 Fo-3-537 FORESTAL MEDIA Conservación 143-165, 170-
Relieve volcánico con 178, 185, 196,
laderas moderadas, altura 201-205.
> 500 m con severa
disección fluvial
13.4.2.075.671 Sistema Ag-4-671 AGRICULTURA ALTA Conservación 109-131,170-
de llanuras lacustres y 173, 187, 189,
eólicas de carácter 190, 195
denudativo (tolvaneras
susceptible a
inundación).
13.4.2.087.024 Ca-5-24 CUERPO DE MÁXIMA Protección 166-170, 186-
Sistema Fluvial, cuerpos AGUA 188, 191-196,
de agua permanentes. 200-2003
13.4.2.023.183 Relieve An-5-183 ÁREA NATURAL MAXIMA Protección 82-108
volcánico con laderas PROTEGIDA
moderadas, altura > 500 m
con severa disección fluvial
volcánico con laderas PROTEGIDA
moderadas, altura > 500 m
con moderada disección
fluvial.
volcánico. Edificio PROTEGIDA
volcánico con alturas > 200
m, con disección fluvial
escasa.
13.4.2.013.472 Relieve An-5-472 ÁREA NATURAL MÁXIMA Protección 82-108
volcánico. Edificio PROTEGIDA
volcánico con alturas > 200
m, con disección fluvial
escasa.
13.4.2.011.269 Relieve Fo-4-269 FORESTAL ALTA Conservación 143-165, 170-
volcánico. Edificio 178, 185, 196,
volcánico, conserva 201-205
formas originales.
volcánico, conserva formas 201-205

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 57 de 193
originales.
volcánico, conserva formas 201-205
originales.
Los criterios empleados para la determinación de las políticas ambientales aplicables en el territorio estatal incluyen: tipo
de suelo (textura, profundidad), pendiente, precipitación anual, cobertura vegetal, procesos erosivos y usos de suelo
actual y potencial.
Las Políticas Ambientales Territoriales del Estado de México son cuatro: de protección, de conservación, de
restauración y de aprovechamiento. Solo las políticas de protección y conservación son aplicables al municipio de
Ocoyoacac
Política de protección.
Política ambiental que promueve la permanencia de ecosistemas nativos, que debido a sus atributos de biodiversidad,
extensión o particularidad en la unidad ambiental hacen imprescindible su preservación y cuidado extremo, con el objeto
de salvaguardar su diversidad. Estas áreas son susceptibles de incorporarse al sistema de áreas naturales protegidas
en el ámbito municipal, estatal o federal. En esos casos, las actividades productivas sólo podrán desarrollarse mediante
programa de conservación y manejo en atención a los intereses de la comunidad. El 26.55% de la superficie estatal
presenta política de protección, donde el criterio más importante es la biodiversidad.
Política de conservación.
Cuando las condiciones de la unidad ambiental se mantienen en equilibrio, la estrategia de desarrollo sustentable será
condicionada a la preservación, mantenimiento y mejoramiento de su función ecológica relevante, que garantice la
permanencia, continuidad, reproducción y mantenimiento de los recursos. En tal situación se permitirán actividades
productivas de acuerdo a la factibilidad ambiental con restricciones moderadas que aseguren su preservación sin
promover el cambio de uso de suelo.
Cabe señalar que la trayectoria del ducto se encuentra, en su mayor parte, dentro de la Unidad Ag-4-671, mientras que
una pequeña porción del ducto estaría dentro de la Unidad Fo—a-269. Ambas unidades requieren de una política de
conservación, donde se permiten actividades productivas con restricciones moderadas que aseguren su preservación
sin promover el cambio de uso de suelo.
CRITERIOS DE REGULACIÓN ECOLÓGICA
Son criterios que aplican para la unidad ecológica, tienen carácter de recomendación y su aplicación será congruente
tanto con las características socio-económicas actuales de la región, como con la normatividad establecida por otras
dependencias federales y estatales en la materia.
El Programa de Ordenamiento Ecológico del Territorio del Estado de México plantea 205 criterios de regulación, los
cuales son recomendaciones para ser consideradas en los siguientes ámbitos:
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 58 de 193
1. Desarrollo urbano
2. Desarrollo rural
3. Actividad Minera de competencia estatal
4. Manejo de Áreas Naturales Protegidas.
Comparando el Proyecto Red de Distribución de gas natural de Distribuidora de Gas Natural México con los criterios de
regulación para las zonas de Desarrollo urbano resulta lo siguiente:
CRITERIO DE REGULACIÓN PROYECTO

109 En los casos de asentamientos humanos que se ubican en No aplicable al proyecto
el interior de las áreas de alta productividad agrícola, se
recomienda controlar el crecimiento conteniendo su
extensión, restringir el desarrollo de zonas de alta
productividad agrícola y evitar incompatibilidades en el uso
de suelo
131 Promoción y manejo de pastizales mejorados No aplicable al proyecto
143 En las zonas de uso agrícola y pecuario de transición a No aplicable al proyecto
forestal se impulsarán las prácticas de reforestación con
especies nativas y asociadas a frutales
165 Los tocones encontrados en las áreas seleccionadas para No aplicable al proyecto
explotación forestal no podrán ser removidos o eliminados,
en especial aquellos que contengan nidos o madrigueras,
independientemente del tratamiento silvícola de que se
trate.
170 Los jardines botánicos, viveros y unidades de producción deNo aplicable al proyecto
fauna podrán incorporar actividades de ecoturismo.
173 Se deberá crear viveros en los que se propaguen lasNo aplicable al proyecto
especies sujetas al aprovechamiento forestal y las propias de
la región.
178 Salvaguardar la diversidad genética de las especies No se contrapone, ya que los
silvestres de las que depende la comunidad evolutiva; así ductos serán construidos sobre
como asegurar la preservación y el aprovechamiento derechos de vía preexistentes.
sustentable de la biodiversidad del territorio estatal, en Sin embargo, durante la etapa de
particular preservar las especies que están en peligro de construcción, se deberá asegurar
extinción, las amenazadas, las endémicas, las raras y las que se removerá la menor
que se encuentran sujetas a protección especial cantidad de vegetación silvestre
posible.
185 Durante los trabajos de exploración y explotación minera, No aplicable al proyecto, sin
se deberán disponer adecuadamente los residuos sólidos embargo, la empresa deberá
generados disponer adecuadamente de sus
residuos sólidos, tanto en la

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 59 de 193
etapa de construcción como en la

etapa de operación y
mantenimiento.
187 En desarrollos turísticos, la construcción de caminos No aplicable al proyecto, debido
deberá realizarse utilizando al menos el 50% de materiales a que no se trata de desarrollos
que permitan la infiltración de agua pluvial al subsuelo, turísticos y, además, no se
asimismo, los caminos deberán ser estables, consolidados llevará a cabo la construcción de
y con drenes adecuados a la dinámica hidráulica natural caminos.
189 Se permite industrias relacionadas con el procesamiento deNo se contrapone con el
productos agropecuarios proyecto, ya que este tipo de
industrias podrían requerir de gas
natural para sus procesos, con lo
que se garantiza el uso de
combustibles limpios.
190 Estas industrias deberán estar rodeadas por barreras deNo aplicable al proyecto
vegetación nativa
195 Se deberá mantener inalterados los cauces y No se contrapone con el
escurrimientos naturales proyecto, ya que el acueducto
existente en el área corre
paralelo a la construcción del
ducto y, en los puntos donde el
gasoducto cruzará dicho
acueducto, el cruce se realizará
de manera aérea a fin de no
alterarlo.
196 Desarrollo de sistemas de captación de agua de lluvia en No se contrapone con el
el sitio proyecto. En el caso del
gasoducto, la tubería se instalará
en derechos de vías
preexistentes
201 Se establecerá una franja de amortiguamiento en las No se contrapone con el
riveras de los ríos. Esta área tendrá una amplitud mínima proyecto, ya que en el área no se
de 20 metros y será ocupada por vegetación arbórea observan ríos que requieran de
esta zona de amortiguamiento.
205 Se prohíbe en zonas con política de protección la No aplicable al proyecto
ubicación de rellenos sanitarios
Por otra parte, el Programa de Ordenamiento Ecológico del Territorio del Estado de México plantea 28 criterios a
considerar en el desarrollo urbano:
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 60 de 193
CRITERIO DE REGULACIÓN PROYECTO

1. Consolidación urbana de los centros de No se contrapone, ya que los ductos serán
población existentes, respetando su contexto construidos sobre derechos de vía preexistentes
ambiental de acuerdo con lo dispuesto en la
normatividad.
2. Promover la construcción prioritariamente de No se contrapone, ya que los ductos serán
terrenos baldíos dentro de la mancha urbana. construidos sobre derechos de vía preexistentes,
mientras que el city gate será construido en un
terreno baldíos existente en el área industrial
3. Evitar el desarrollo de asentamientos humanos No aplicable al proyecto
en las áreas naturales protegidas.
4. Promover la restauración ecológica y No se contrapone con el proyecto. Sin embargo, la
reverdecimiento de los asentamientos humanos, empresa deberá garantizar que, durante la etapa
hasta alcanzar el 12% mínimo de área verde, del de construcción, solamente será removida la
total del predio. vegetación silvestre mínima necesaria para el
tendido del ducto y, al final de la construcción se
propiciará el crecimiento de dicha vegetación
silvestre
5. Garantizar la conservación de áreas que, de No se contrapone con el proyecto ya que el
acuerdo a sus características ambientales (flora, gasoducto se instalará en el área industrial del
fauna, especies con valor histórico o cultural, etc.), municipio donde no se observan especies con
lo ameriten. valor histórico o cultural. Cabe señalar que
durante la etapa de construcción se asegurará
que las especies de árboles existentes no serán
removidas.
6. Conservar las áreas verdes como zona de No se contrapone, ya que el proyecto no se
recarga y pulmón de la zona urbana, con énfasis ubicará sobre áreas verdes, sino sobre derechos
en áreas de preservación. de vía de vialidades
7. Toda nueva construcción deberá incluir en su No se contrapone, ya que los ductos serán
diseño lineamientos en torno al entorno natural. construidos sobre derechos de vía preexistentes
por lo que no se afectará al entorno natural
8. No se permitirá la construcción en lugares con No se contrapone con el proyecto, ya que, de lo
alta incidencia de peligros naturales como zonas observado en el Plan Municipal de Desarrollo
de cárcavas, barrancas, suelos con niveles Urbano de Ocoyoacac no se trata de un área
superficiales de mantos freáticos, fracturas, fallas, donde se observen este tipo de riesgos.
taludes, suelos arenosos, zonas de inundación,
deslave, socavones, minas, almacenamiento de
combustible, líneas de alta tensión, con riesgo
volcánico, así como infraestructura que represente
un riesgo a la población, a menos que se cuente

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 61 de 193
con un proyecto técnico que garantice la

seguridad de las construcciones.
9. Los municipios por conducto del estado, podrán No aplicable al proyecto
celebrar convenios con la federación de otras
entidades, en materia de protección al ambiente,
preservación y restauración del equilibrio
ecológico.
10. Los municipios, por conducto del estado, No aplicable al proyecto
podrán convenir con la Comisión Nacional del
Agua (CNA) la administración de las barrancas
urbanas, con objeto de mantener el espacio verde
y zonas de infiltración.
11. Prohibir todo tipo de obras y actividades en No se contrapone con el proyecto. Sin embargo, la
derechos de vía, zonas federales, estatales y empresa deberá obtener las autorizaciones
dentro o alrededor de zonas arqueológicas correspondientes de las dependencias
cuando no se cuente con la aprobación expresa responsables para ubicar el gasoducto sobre los
de la dependencias responsables. derechos de vía
12. Que toda autorización para el desarrollo No aplicable ya que no se utilizará agua potable
urbano e infraestructura en el estado, esté en las instalaciones
condicionada a que se garantice el suministro de
agua potable y las instalaciones para el
tratamiento de aguas residuales.
13. Aplicación de diseño bio-climático (orientación No aplicable al proyecto
solar, ventilación natural, y uso de materiales de la
región) en el desarrollo urbano, particularmente en
espacios escolares y edificaciones públicas.
14. Definir los sitios para centros de transferencia No aplicable al proyecto
y/o de acopio para el manejo de residuos sólidos
domiciliarios.
15. Incorporar en los desarrollos habitacionales, No aplicable al proyecto
mayores de 10 viviendas, sistemas de captación
de agua pluvial, mediante pozos de Normatividad.
16. Se deberán desarrollar sistemas para la No se contrapone con el proyecto, sin embargo, la
separación de aguas residuales y pluviales, así empresa deberá manejar sus residuos sólidos y
como el manejo, reciclado y tratamiento de peligrosos conforme a las regulaciones aplicables.
residuos sólidos.
17. Promover proyectos ecológicos de No aplicable al proyecto
asentamientos populares productivos, con áreas
verdes y espacios comunitarios.
18. En los estacionamientos al aire libre de No aplicable al proyecto
centros comerciales y de cualquier otro servicio o

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 62 de 193
equipamiento se utilizarán materiales permeables

(adocreto, adopasto, adoquín, entre otros); se
evitará el asfalto, cemento y demás materiales
impermeables y se dejarán espacios para áreas
verdes, sembrando árboles en el perímetro y
cuando menos un árbol por cada cuatro cajones
de estacionamiento.
19. En estacionamientos techados, en edificios y No aplicable al proyecto
multifamiliares y estructura semejantes, se
captará y conducirá el agua hacia pozos de
absorción.
20. Todo proyecto arquitectónico, tanto comercial, No aplicable al proyecto ya que no se utilizará
como de servicios deberá contar con sistemas de agua y la energía eléctrica solo será utilizada en el
ahorro de agua y energía eléctrica. city gate para alimentación de energía a los
sistemas de control
21. Las vialidades contarán con vegetación No se contrapone con el proyecto. Cabe señalar
arbolada en las zonas de derecho de vía, que la empresa deberá garantizar que la
camellones y banquetas. Las especies deberán vegetación arbórea de los derechos de vía no será
ser acordes a los diferentes tipos de vialidades, removida.
para evitar cualquier tipo de riesgo desde pérdida
de visibilidad, hasta deterioro en las
construcciones y banquetas, incluyendo la caída
de ramas o derribo de árboles, con raíces
superficiales, por efecto del viento.
22. En el desarrollo urbano se promoverá el No se contrapone con el proyecto. La empresa
establecimiento de superficies que permitan la deberá garantizar que, tanto en el predio donde se
filtración del agua de lluvia al subsuelo (en ubicará el city gate como en los derechos de vía
vialidades, estacionamientos, parques, patios, donde se instalará el gasoducto, se utilizarán
entre otros). materiales que no impidan la infiltración de agua
de lluvia al subsuelo
23. Se promoverá en los derechos de vías férreas, No aplicable al proyecto
dentro de las zonas urbanas, que se cuente con
setos o vegetación similar, que ayude a evitar el
tránsito peatonal, mejorar la imagen urbana y
preservar el medio ambiente.
24. En todo proyecto de construcción se deberá No se contrapone al proyecto. La empresa, en el
dejar, por o menos, un 12% de área jardineada. predio del city gate, deberá conservar un mínimo
de 12% de área jardineada.
25. Evitar el desarrollo urbano en las No aplicable al proyecto
inmediaciones a los cinco distritos de riego
agrícola (033 Estado de México, 044 Jilotepec,
073 La Concepción, 088 Chiconautla y 096 Arroyo
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 63 de 193
Zarco); en suelos de alta productividad.

26. Desarrollar instrumentos financieros en apoyo No aplicable al proyecto
de quienes observen las acciones previstas en los
criterios del 15 al 20.
27. Es necesario considerar en el desarrollo de No aplicable al proyecto, ya que no se encontrará en
infraestructura, las obras de ingeniería para evitar un área de inundación
siniestros en las zonas de inundación.
28. en los casos de asentamientos humanos que No aplicable al proyecto
se encuentran en el interior de las áreas de alta
productividad agrícola, se recomienda el control
de su crecimiento y expansión.
Después de revisar los criterios de regulación ambiental se puede concluir que el Proyecto Red de Distribución de gas
natural de Distribuidora de Gas Natural México no se contrapone en ningún aspecto con los criterios, para las zonas de
conservación y protección del Programa de Ordenamiento Ecológico del Territorio del Estado de México (POETEM). En
este punto es importante señalar que se deberán cuidar los siguientes aspectos importantes:
Durante la etapa de construcción del ducto, así como durante las labores de mantenimiento, se deberá
cuidar que la vegetación nativa no sea dañada. Solamente deberá ser removida la vegetación silvestre
mínima necesaria para el tendido del ducto y, al final de la construcción se deberá propiciar el
crecimiento de dicha vegetación silvestre.
Durante la etapa de construcción se deberá asegurar que las especies de árboles existentes no serán
removidas
Los residuos de construcción, así como los resultantes de las actividades de mantenimiento, deberán
tener una adecuada disposición final y manejarse conforme a las regulaciones aplicables
La empresa deberá garantizar que, tanto en el predio donde se ubicará el city gate como en los
derechos de vía donde se instalará el gasoducto, se utilizarán materiales que no impidan la infiltración
de agua de lluvia al subsuelo
La empresa, en el predio del city gate, deberá conservar un mínimo de 12% de área jardineada
Se deberá contar con medidas de seguridad adecuadas a fin de evitar fugas de gas que pudieran
ocasionar incendio o explosión con afectaciones a la población y a la vegetación nativa
La empresa deberá obtener las autorizaciones correspondientes de las dependencias responsables
para ubicar el gasoducto sobre los derechos de vía de vialidades

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 64 de 193
3.10 Decretos y Programas de Áreas Naturales Protegidas
Patrimonio ambiental del Estado
Las áreas naturales protegidas ascienden a 861 mil 487 hectáreas, compuestas por parques nacionales, estatales y
municipales; reservas ecológicas federales y estatales; áreas de protección de flora y fauna, parques sin decreto y
acuerdos de cimas, montañas, lomeríos y cerros del estado. Sin embargo, 646 hectáreas promedio son afectadas
anualmente por incendios; mil 220 hectáreas por tala clandestina y mil 400 hectáreas por cambio en el uso del suelo; lo
que hace un total de 3 mil 266 hectáreas perdidas cada año (datos del IGECEM).
Áreas naturales protegidas de control federal y sus coordenadas geográficas por denominación Al 31 de
diciembre de 2006
Fecha de decreto Denominación Áreas Latitud norte Latitud oeste
naturales Grados Minutos Grados Minutos
protegidas
13-III-1937 Zoquiapan y Anexas 1f/ 19 20 98 45
05-XI-1937 Molino de Flores

1 19 31 98 50
Nezahualcóyotl
15-IV-1938 Los Remedios 1 19 28 99 16
29-VIII-1939 El Sacromonte 1 19 08 98 47
01-VIII-1940 Bosencheve a/ 1 19 26 100 08
10-X-1942 Desierto del

1 18 54 99 33
Carmen o de Nixcongo
Áreas de protección de1 N. A. N. A. N. A. N. A.

recursos naturales
21-X-1941 Valle de Bravo,
1 N. D. N. D. N. D. N. D.
Malacatepec, Tilostoc y
Temascaltepec
a/ Comprende superficies de México y Michoacán.
b/ Comprende superficies de México, Distrito Federal y Morelos.
c/ Comprende superficies de México y Distrito Federal.
d/ Comprende superficies de México, Puebla y Morelos.
e/ Comprende superficies de México y Morelos.
f/ Comprende superficies de México y Puebla.
Fuente: Para fechas de decreto, categorización y denominación: Comisión Nacional de Áreas Naturales Protegidas.
www.conanp.gob.mx
Gobierno del Estado de México, Secretaría del Medio Ambiente. Programa de Áreas Naturales Protegidas, 2006.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 65 de 193
Áreas naturales protegidas de control municipal y sus coordenadas Cuadro 2.9

geográficas por denominación
Al 31 de diciembre de 2006
Áreas Latitud norte Longitud oeste

Fecha de
Denominación naturales
decreto
protegidas Grados Minutos Grados Minutos
Parque Municipal 8 NA NA NA NA
13-VIII-1977 Tecula 1 19 07 99 30
08-VI-1978 Laguna de Chignahuapan 1 19 09 99 30
15-II-1979 Tlalnepantla 1 19 31 99 13
20-VII-1988 El Calvario 1 19 15 99 36
08-III-1995 Las Sequoias 1 19 56 99 31
27-XI-2002 Atarasquilo 1 ND ND ND ND
27-XI-2002 Chignahuapan 1 ND ND ND ND
27-XI-2002 Chimaliapan 1 ND ND ND ND
Nota: La información corresponde a las Áreas Naturales Protegidas agrupadas dentro de la categoría de manejo denominada Zonas de
Preservación Ecológica de los Centros de Población, establecida en la fracción X de la Ley General de Equilibrio Ecológico y
Protección al Ambiente, la cual otorga facultades a los municipios para establecer, categorizar y controlar dichas áreas dentro de su
jurisdicción territorial.
Fuente: Gobierno del Estado de México, Secretaría del Medio Ambiente. Programa de Áreas Naturales Protegidas, 2006.
El proyecto de Red de Distribución de gas natural de Distribuidora de Gas Natural México no se encuentra
dentro o en los alrededores de un área natural protegida, así como tampoco afecta una zona natural de
conservación, hábitat de especies protegidas o en peligro de extinción como se muestra en el siguiente mapa:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 66 de 193
Las actividades de construcción e instalación del ducto, operación y mantenimiento no se encuentran vinculadas a algún
área natural protegida, la zona del trazo del ducto es una zona de uso de suelo mixto industrial y agrícola.
El proyecto de Red de Distribución de gas natural de Distribuidora de Gas Natural México no se encuentra dentro o en
los alrededores de un área natural protegida, así como tampoco afecta una zona natural.
Tampoco se observa que las actividades que allí se realizarán representen un riesgo ambiental potencial a estas áreas
naturales protegidas.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 67 de 193
4. DESCRIPCIÓN DEL SISTEMA AMBIENTAL.
4.1 INVENTARIO AMBIENTAL
En este punto se describirá el estado pre-operacional del medio receptor del proyecto, que permita determinar en su
momento las posibles alteraciones potenciales que derivarán de las distintas fases del mismo. Dentro del inventario
ambiental veremos: Localización Clima, Edafología, Suelo Vegetación, Fauna, Paisajes, entre otros, que se describirán
posteriormente.
4.1.1 Delimitación del área de estudio
ESTADO DE MÉXICO
El Estado de México representa el 1.1% de la superficie del país. Colinda al norte con Michoacán de Ocampo,
Querétaro e Hidalgo; al este con Hidalgo, Tlaxcala, Puebla, Morelos y el Distrito Federa; al sur con Morelos y Guerrero;
al oeste con Guerrero y Michoacán.
Sus coordenadas geográficas son:
Al norte 20° 17',

al sur 18° 20' de latitud norte
al este 98° 35',
al oeste 100° 37' de longitud oeste.
De acuerdo a la información estadística disponible, la población total de la Entidad para el año 2005 es de 14 013 441
habitantes, de los cuales 6 974 580 son hombres y 7 038 861 son mujeres.
El Estado de México cuenta con una población estimada de 14 millones 435 mil 284 personas, reportadas por el
Consejo Estatal de Población en el año 2007.
MUNICIPIO DE OCOYOACAC
El municipio de Ocoyoacac se localiza en la porción central del Estado de México y colinda al norte con los
municipios de Lerma y Huixquilucan; al este con el Distrito Federal y el municipio de Xalatlaco; al sur con los
municipios de Xalatlaco, Santiago Tianguistenco Y Capulhuac. Cuenta con una superficie total de 13,471 hectáreas.
El municipio de Ocoyoacac representa el 0.57% de la superficie del estado.

Se ubica en las siguientes coordenadas geográficas:
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 68 de 193
Latitud: 19° 12’ 18‖ al 19° 18’ 35‖. Longitud: 99° 19´06‖ al 99° 31’ 15‖.
La cabecera está ubicada a 2,800 msnm, pero en el territorio se alcanzan alturas hasta de 3,850 msnm; la colonia más
alta del país es La Marquesa, con 3,100 msnm.
La cabecera municipal, denominada también Ocoyoacac, se encuentra ubicada a 48 km, de la ciudad de México y a 18
km de la capital del Estado de México.
Su territorio es de 134.71 kilómetros cuadrados y comprende la cabecera municipal con sus barrios, cinco pueblos y
veintidós colonias
Imagen. Municipio de Ocoyoacac en el Estado de México.

Fuente: Portal del Estado de México
El área de estudio se encuentra limitada por las siguientes coordenadas geográficas:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 69 de 193
EXTREMO PUNTO LATITUD NORTE LONGITUD OESTE

NORTE Estación de Regulación y 19°16´55.60‖ 99°28´34.13‖
Medición ―EMR‖ City Gate
Ocoyoacac
OESTE Industrias Tugal 19016´27.58‖ 990 28´33.89‖
SUR Industria Gomera 19016´20.01‖ 990 28´54.76‖
ESTE Cristalum 19°16´48.31‖ 99°29´30.30‖
Siendo el trazo del ducto el siguiente:
4.1.2 Caracterización y análisis del sistema ambiental.
Para establecer una tipificación ambiental del área se describirán los elementos del medio físico, biótico, social,
económico y cultural, así como usos del suelo y del agua en el área de estudio. Cabe señalar que, debido a la extensión

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 70 de 193
del proyecto los datos bibliográficos recabados corresponden al Municipio de Ocoyoacac, mientras que el reporte de
visita de campo corresponde exclusivamente al trayecto que seguirá el gasoducto.
4.1.2.1 Aspectos abióticos
4.1.2.2 Clima
Geográficamente se distinguen tres zonas climáticas bien definidas en el municipio de Ocoyoacac como se muestra en
la siguiente tabla:
CLIMAS
TIPO O SUBTIPO SÍMBOLO % DE LA

SUPERFICIE DEL
MUNICIPIO
TEMPLADO SUBHÚMEDO CON LUVIAS EN C(w2) 48.23
VERANO, DE MAYOR HUMEDAD
SEMIFRÍO SUBHÚMEDO CON LLUVIAS EN C(E)(w2) 42.43
SEMIFRÍO SUBHÚMEDO CON LLUVIAS EN C(E)(m) 9.34
VERANO
FUENTE: CGSNEGI. Carta de Climas, 1:1 000 000.
Siendo el clima del área de estudio del tipo C(w2), templado subhúmedo con lluvias en verano, de mayor humedad

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 71 de 193
Imagen 4.2. Clasificación de climas
El clima C(w)2 tiene una temperatura promedio de 10.2 °C, una máxima 17°C y la mínima es de 9°C, estas
temperaturas fueron tomadas en un período de 1976 a 2000. Pertenece a los templados sub-húmedos, con lluvias en
verano, donde la temperatura puede ser superior a los 10°C en cuatro meses o más, la temperatura del mes más
caliente se presenta antes del solsticio de verano siendo mayor a los 18°C; la temperatura del mes frío es menor de los
10°C pero mayor a los -3°C.
El municipio cuenta con la Estación meteorológica clave 15-045 ―LA MARQUEZA‖ ubicada en las siguientes
coordenadas: latitud norte 19° 18’ 19‖ y oeste 99° 23’ 00‖ datos proporcionados por la Comisión Nacional del Agua en el
Registro de Temperatura y Precipitación.
Precipitación pluvial (mínima, máxima y promedio).

Las tormentas más intensas se registran en los meses de julio, agosto y septiembre varía de los 600 a 700 milímetro,
con una precipitación oscila entre 1 400 mm hasta 1 800 mm en las partes altas. Las granizadas se intensifican en los
primeros meses del año, las heladas se presentan de mediados de octubre a marzo.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 72 de 193
La precipitación anual promedio se encuentra alrededor de los 1 000 mm anuales como se muestra en el siguiente
cuadro:
PRECIPITACIÓN TOTAL ANUAL

(Milímetros)
ESTACIÓN PERIODO PRECIPITACIÓN PRECIPITACIÓN PRECIPITACIÓN

PROMEDIO DEL DEL
AÑO MÁS SECO AÑO MÁS
LLUVIOSO
LA MARQUEZA De 1971 a 2000 1 241.7 935.0 1 533.7
FUENTE: CNA. Registro Mensual de Precipitación Pluvial en mm. Inédito.
Dirección y velocidad del viento (promedio).

Los vientos dominantes en el municipio se presentan principalmente en el invierno de norte a este y en primavera de sur
a norte.
4.1.2.3 Intemperismos severos.
Las alteraciones al medio natural están dadas principalmente por el manejo inadecuado de los recursos naturales. Estos
procesos de alteración son más evidentes en zonas boscosas y sobre todo, en las áreas protegidas, donde
históricamente han estado sujetas a procesos de deterioro, tanto naturales como antropogénicos.
Al no contar estas áreas con programas de manejo, los dueños y poseedores del recurso realizan actividades tanto
recreativas de alto impacto como económicas, agrícolas y pecuarias, entre otras, que no son compatibles con la
naturaleza de las zonas y causan impactos ambientales.
La zona que conforma la trayectoria del ducto de Distribuidora de Gas Natural México no se encuentra considerada
como zonas susceptibles a Intemperismos severos. Se han registrado los siguientes eventos en el área municipal y
estatal donde se ubica el proyecto:
Huracanes
En el Reporte ―Ciclones que impactaron a México de 1970 a 2008‖ de la Subdirección General Técnica, Coordinación
General del Servicio Meteorológico Nacional, se mencionan dos huracanes en diferentes años que afectaron el Estado
de México, sin embargo no se especifica el grado de afectación al municipio de Ocoyoacac.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 73 de 193
AÑO OCEANO NOMBRE CATEGORÍA LUGAR DE ESTADOS PERIODO DÍA

DE IMPACTO ENTRADA A AFECTADOS IMPACTO
TIERRA O
COSTA MÁS
CERCANA
2005 Atlántico José TT 10 KM al Veracruz, 22-23 23 agosto,

Sureste de Puebla, Agosto vientos
Vega de Tlaxcala, máximos 85
Alatorre, Estado de km
Veracruz México y D. F.
1985 Pacifico Cosme H1 Cruz Grande, Guerrero, 18-23 junio 21 de junio
Guerrero Morelia, México, con vientos
D. F., Hidalgo, máximos de
San Luis Potosí, 140 km
Tamaulipas.
TT Tormenta tropical
H1 Huracán nivel 1
Fuente: Servicio Meteorológico Nacional, Comisión Nacional del Agua.
En el siguiente mapa realizado con datos de SEMARNAT y CNA, acerca de los huracanes intensos (categorías III-IV-V
ESS) que han afectado la República Mexicana de 1970 a 2008, se puede observar claramente que el municipio de
Ocoyoacac no se encuentra en zonas de riesgo de ciclones y huracanes.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 74 de 193
4.1.3 Geología y geomorfología.
4.1.3.1 Características litológicas del área
Desde el punto de vista edafológico, el municipio está conformado por seis diferentes unidades de suelo, siendo la
más importante los Andosoles, ya que se localizan en la mayor parte del territorio municipal ocupando las partes
altas, es decir, en las zonas accidentadas y boscosas. Estos suelos se caracterizan por estar formados por
materiales de cenizas volcánicas, son suelos muy sueltos que presentan textura esponjosa y su vocación es
únicamente forestal; suelen ser muy susceptibles a la erosión cuando quedan desprovistos de vegetación.
La segunda unidad está formada por los Feozem, los cuales ocupan la mayor parte de los terrenos planos y
semiplanos, ubicándose en ellas las comunidades de San Pedro Cholula, San Antonio el Llanito y el Pedregal de
Guadalupe Hidalgo; se caracterizan por presentar una capa superficial obscura rica en material orgánica y en
nutrientes, que favorece los altos rendimientos en agricultura de riego y temporal, si son desprovistos de vegetación,
y dependiendo de la ubicación en la que se encuentren, tienden a ser erosionados con facilidad.
La tercera unidad pertenece a los Luvisoles, que se localizan al norte y noreste de la cabecera municipal; son
suelos ricos en arcilla, son fértiles y son de alta susceptibilidad a la erosión. En México muchos luvisoles se
encuentran erosionados debido al mal manejo cuando el uso es agrícola y pecuario.
La cuarta unidad corresponde a los Cambisoles ubicados principalmente en las comunidades de San Jerónimo
Acazulco y San Pedro Atlapulco, así como en la parte suroeste del municipio. Son suelos jóvenes, poco
desarrollados y se caracterizan por presentar en el subsuelo una capa de roca, formando terrones. Además puede
presentar acumulación de algunos materiales como arcilla, carbonato de calcio, fierro, manganeso, entre otros, son
de moderada a alta susceptibilidad a la erosión.
La quinta unidad pertenece a los Vertisoles, ubicados en la Asunción de Tepexoyuca y en una pequeña porción de
la cabecera municipal. Estos suelos se caracterizan por las grietas anchas y profundas que aparecen en ellos en la
época de sequía, son suelos muy arcillosos, son pegajosos cuando están húmedos y muy duros estando secos. A
veces son salinos características que los condicionan para el desarrollo urbano, para la agricultura son suelos
fértiles, pero presentan problema para su manejo, ya que su dureza dificulta su labranza.
Por último se encuentra la sexta unidad que pertenece a los Litosoles localizados en la parte suroeste del
municipio la cual pertenece a la Cordillera del Pedregal, se caracterizan por suelos con profundidad menor de 10
cm, el uso de los mismos depende de la vegetación que los cubre; el empleo en la agricultura se encuentra
condicionado a la presencia de agua y se ve limitado por el peligro de erosión.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 75 de 193
GEOLOGÍA
ERA PERIODO ROCA O SUELO UNIDAD LITOLÓGICA % DE LA

SUPERFICIE
CLAVE NOMBRE CLAVE NOMBRE CLAVE NOMBRE MUNICIPAL
C CENOZOICO Q CUATERNARIO ÍGNEA (b) BASALTO 21.96
EXTRUSIVA
(tb) TOBA BÁSICA 24.86
(bvb) BRECHA VOLCÁNICA 3.82
BÁSICA
SUELO (al) ALUVIAL 9.40
(la) LACUSTRE 0.08
T TERCIARIO ÍGNEA (a) ANDESITA 39.88
EXTRUSIVA
FUENTE: INEGI. Carta Geológica, 1:250 000.
4.1.3.2 Geomorfología
La geomorfología está representada por elevaciones de hasta 3 850 m.s.n.m. en las zonas accidentadas que se
ubican dentro del municipio; las geoformas más comunes son zonas planas, laderas abruptas, lomeríos y mesetas.
La cabecera municipal, La Asunción Tepexoyuca, San Pedro Cholula, y una parte de San Antonio el Llanito, entre
otras, se localizan en el rango de pendientes de 0 a 5%, formando las zonas planas del territorio municipal.
El área de estudio se encuentra localizada dentro de esta área con pendientes entre 0 y 5%

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 76 de 193
4.1.3.3 Características del Relieve
El municipio de Ocoyoacac forma parte del sistema montañoso de las Cruces y los 4 volcanes apagados: Texontepec,
El caballito, Emerenciano y Pehualtepec.
Las principales elevaciones en el municipio de Ocoyoacac son: El Muñeco, El Gavilán y Huellamelucan con alturas que
varían entre los 3800 y 3400 metros sobre el nivel del mar (m.s.n.m.); el resto de las elevaciones presentan alturas que
oscilan entre los 3400 y 2800 m.s.n.m.
Cabe señalar que no se observaron elevaciones dentro del área de estudio
4.1.3.4 Presencia de Fallas y fracturamientos
En el municipio se identifican zonas donde existen fracturas, las cuáles se originaron a través de movimientos de
tensión, ocasionados por los movimientos tectónicos orogénicos, fracturas que pueden originar fallas en un futuro. Estas
zonas se localizan al suroeste, en la zona conocida como la Cordillera del Pedregal y el Volcán Texontepec; al sureste
en la zona montañosa formada por el volcán Emerenciano, el Cerro del Muñeco y el Gavilán; al noreste se encuentra la
zona comprendida por los cerros: Ojo de Buey, Puerto del Sol, Huellamelucan y los Valles del Silencio, del Conejo y la
Carbonera; y al norte la zona comprendida por el Cerro la Virgen, el Molcajete y el Pie de Moctezuma.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 77 de 193
Como se evidencia en el plano del Plan Municipal de Desarrollo Urbano del Municipio de Ocoyoacac, el área de estudio
no presenta fracturamientos.
4.1.3.5 Susceptibilidad de la zona
Sismicidad:
El municipio de Ocoyoacac se encuentra dentro de la zona considerada sísmica de acuerdo a los datos proporcionados
por el Servicio Sismológico Nacional y el Instituto de Geofísica, de la UNAM (Universidad Nacional Autónoma de
México), como se muestra en los siguientes mapas:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 78 de 193
La Entidad, está ubicada en la parte central del país y pertenece a dos grandes provincias fisiográficas (Sistema
Volcánico Transversal y a la Cuenca del río Balsas), se encuentra expuesta permanentemente a los impactos de
fenómenos naturales de diferente índole entre los cuales se encuentran los deslizamientos de tierra y manifestaciones
volcánicas.
Casi la totalidad del territorio del Estado de México está dentro de la zona del país considerada de alto riesgo, por ello
existe mayor probabilidad de ocurrencia de desastres en los grandes centros urbanos, como lo es el área metropolitana
de la Ciudad de México.
Los movimientos telúricos que han impactado el Estado de México, han tenido su epicentro en Michoacán, Guerrero y
Oaxaca, en la zona subducción del Pacifico, algunos sismos usualmente de menor importancia tienen su origen en el
Sistema Volcánico Transversal, aunque ocasionalmente pueden ocurrir eventos de gran magnitud como el registrado en
la localidad de Acambay, Estado de México en 1912, (magnitud de 7.2 grados).
La sismicidad se presenta con distintos grados en 94 municipios, que representan el 77% de los municipios de la
entidad. No obstante, en todo el territorio del Estado se registran movimientos sísmicos de magnitudes menores a 4.9
grados Richter. El área de mayor sismicidad en el estado de México se encuentra en el Valle Cuautitlán-Texcoco.
Ninguno de los eventos sísmicos registrados en la Historia de Sismos en México, han afectaron al municipio de
Ocoyoacac, esto de acuerdo al catalogo de sismos del Servicio Sismológico Nacional.
Pérdida de suelo por erosión:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 79 de 193
La deforestación por tala clandestina a pequeña y gran escala, los incendios forestales, las plagas, los cambios de uso
de suelo y el desarrollo de industrias en el municipio de Ocoyoacac, son los factores que más han contribuido a la
disminución de la masa forestal, ocasionando con esto pérdida de suelo por erosión, pérdida de la capacidad de
infiltración del agua pluvial, abatimiento de los mantos freáticos, deslizamientos y azolve en los cuerpos de agua, entre
otros.
Contaminación de agua:
Las actividades que han impactado gravemente las áreas protegidas son los usos recreativo, intensivo y de comercio. El
primero deteriorando y compactando al suelo hasta hacerlo improductivo, y el segundo, contaminando los cuerpos de
agua con desechos líquidos y sólidos.
Algunas industrias como la textilera por no contar con plantas de tratamiento de aguas vierten directamente sus aguas
residuales a los cuerpos de agua, utilizando los ríos como receptores, provocando problemas de contaminación a éstos.
Otro aspecto importante son los tiraderos de basura existentes en la zona. La comunidad de San Pedro Atlapulco no
cuenta con el servicio de recolección, disponen su basura a cielo abierto, sin control contaminando los suelos y los
mantos freáticos. La acumulación de residuos provoca la proliferación de fauna nociva.
En este municipio el principal problema de contaminación lo presenta la descarga de aguas residuales domiciliarias y
desechos industriales de la zona industrial al río Ocoyoacac que finalmente desemboca al río Lerma.
Cabe señalar, en este punto, que el proyecto, en la etapa de operación y mantenimiento no contará con descargas
residuales, en el área de oficinas se contempla descargas mínimas de tipo sanitario.
Fallas geológicas, derrumbes, hundimientos o deslaves:

El municipio de Ocoyoacac ha sufrido diversas alteraciones en torno al cambio de uso de suelo, contribuyendo a que se
generen riesgos naturales, tales como: agrietamientos, deslizamientos e inundaciones, donde este último es un
problema muy marcado en las partes bajas del mismo, que corresponden a los poblados de San Pedro Cholula y el
Llano del Compromiso.
En seis años se han dado dos derrumbes en la carretera México- Toluca, los cuales se describen a continuación:
El 24 de septiembre del 2006, a las 20:30 horas, el alud arrasó con una familia mexiquense en una camioneta, fueron
arrastrados por toneladas de lodo, piedras y árboles arrancados durante la avalancha, debido al deslave en un cerro en
la autopista México-Toluca, en el cual vehículos quedaron atrapados por la tierra y material desplazado, integrantes del
cuerpo de bomberos del distrito federal fueron sorprendidos por otro derrumbe ocurrido al filo de la medianoche de ese
mismo día. El saldo del primer deslave es de tres lesionados que fueron trasladados al Centro Médico de Toluca.
El percance ocurrió casi a las 20:50 horas en la autopista México-Toluca, a la altura del kilómetro 3, en los límites de
Cuajimalpa con Ocoyoacac, muy cerca del paraje La Marquesa. Protección Civil mexiquense indicó que el
desgajamiento se debió a la intensa lluvia en la zona.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 80 de 193
Voluntarios y brigadistas trabajan tras el derrumbe de la autopista México-

Toluca. Fuente Periódico El Universal
Inundaciones:
Las inundaciones en medios rurales ocurren en condiciones extremas. Su principal causa es que los drenajes naturales
no cuentan con la capacidad suficiente para dar cauce al agua de los ríos o las presas cuando se desbordan. A este
fenómeno también contribuye la erosión del terreno por pérdida de vegetación, lo que dificulta la absorción natural de
los suelos.
Secuelas de una inundación en San Pedro Cholula, municipio de Ocoyoacac.

Fuente: Secretaria del Agua y Obra Pública del Estado de México

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 81 de 193
En el Atlas de Inundaciones del municipio de Ocoyoacac se registraron eventos relacionados con inundaciones de
diferente intensidad en los años 2003, 2004, 2005, 2006 y 2007 en diversos sitios.
A continuación se presenta el mapa municipal con las zonas de riesgo de inundaciones.
2
El municipio de Ocoyoacac tiene 2 sitios afectados por inundaciones y cuenta con una superficie afectada de 2,402 km ,
en la cual se encuentra una población afectada de 3, 760 habitantes.
Uno de los sitios afectados es la localidad en zona urbana de San Pedro Cholula y el barrio afectado es San Pedro
Cholula que delimita con las siguientes calles:
Al norte: Av. Los pinos y And. Niños Héroes
Al sur: Atlixco de las Flores.
Al oriente: Cuauhtémoc.
Al poniente: San Pedro Tulpetec.
Los inmuebles que se verían afectados en caso de una inundación son 600 casas habitación, 40 locales comerciales y 3
Edificios públicos.
Las causas son la precipitación pluvial extraordinaria, desborde de cauces y falta de infraestructura hidráulica, por
ejemplo al desbordarse el Río Chichipicas y la segunda laguna del Río Lerma inundan esta localidad, además de que no
cuenta con sistema de drenaje pluvial.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 82 de 193
Otro de los sitios afectos, dentro de la Cuenca Río Lerma del municipio de Ocoyocac es la localidad rural de San
Antonio El Llanito, la zona se delimita por las siguientes calles:
Al norte: Autopista México-Toluca
Al sur: Camino Ocoyoacac-Tultepec.
Al oriente: Av. Lerma.
Al poniente: La tomapa
2
Esta localidad tiene una superficie de 987, 244 m y una población de 510 habitantes, los inmuebles afectados en caso
de inundación rural son 95 casas habitación y 11 locales comerciales.
Las causas de inundación en esta zona de riesgo es la precipitación pluvial extraordinaria, desbordamiento de cauces y
falta de infraestructura hidráulica, ya que esta zona, carece de drenaje pluvial.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 83 de 193
Actividad volcánica
El municipio de Ocoyoacac se localiza dentro de una zona de actividad volcánica, constituida por una secuencia de
rocas formadas por derrames piroclásticos y en menor proporción, por derrames continentales.
Las rocas aflorantes están representadas por andesitas, basaltos y riolitas del terciario y por material aluvial y lacustre
del cuaternario; los esfuerzos de compresión que se suscitaron durante el terciario superior generaron la extravasación
de material volcánico, originando extensos afloramientos de rocas ígneas extrusivas (básicamente en El Pedregal).
Deslizamientos
Otra configuración geológica se encuentra en la parte suroeste y corresponde a suelos con material aluvial, que por sus
características tienden a ser desfavorables para la cimentación de edificaciones, por ser suelos relativamente blandos,

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 84 de 193
en estas condiciones se encuentran las localidades de San Pedro Cholula, el Llano del Compromiso, el Pedregal de
Guadalupe Hidalgo, el Fraccionamiento Puerta del Carmen y una parte de la cabecera municipal.
Según el plan municipal de desarrollo urbano, en el área de estudio se observa la siguiente problemática:
Síntesis de la problemática
Como puede observarse en este plano, el área no está sujeta a:

Deslaves
Fracturas
Inundación
Sin embargo, se considera como área con riesgo de conurbación de poblados
Principales proyectos, obras y acciones

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 85 de 193
Según los planos, los principales proyectos para el área son:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 86 de 193
Mejora de imagen urbana

Limpieza y desazolve de cuerpo de agua (drenaje sanitario)
No sujeta a reforestación de vialidades

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 87 de 193
Zonas de riesgo
Como puede observarse en el plano de riesgos, los riesgos existentes en el área de estudio son:
Ruta de transporte de productos riesgosos
Zona de riesgo químico
Encontrándose fuera del área susceptible a deslaves, fracturas, áreas inundables con basureros y áreas de
incendios forestales.
Es importante señalar que el acueducto existente en el área, está señalado como canal de aguas negras a cielo
abierto.
Según toda la información obtenida, se presenta a continuación la siguiente tabla de riesgos existentes en dicho
municipio, y en especial al área de afectación del proyecto:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 88 de 193
RESUMEN DE LOS RIESGOS Y SU AFECTACIÓN EN EL MUNICIPIO DE OCOYOACAC
RIESGOS EXISTENTES EN EL MUNICIPIO DE OCOYOACAC Y AFECTACIÓN A AFECTACIÓN AL ÁREA DEL

DIFERENTES USOS DE SUELO Y ACTIVIDADES PROYECTO
GEOLÓGICOS Sismicidad Urbano si
Edificios volcánicos Urbano no
Fracturas Urbano no
Deslizamientos Urbano no
Pérdida de la capa edáfica Agropecuario no
HIDROMETEREOLÓGICOS Lluvias torrenciales Urbano si
Granizadas Agrícola si
Heladas Vías de comunicación y si
agrícola
Inundaciones Urbano y agrícola No, debido a que el área inundable
se encuentra al oriente del área
industrial donde se ubicará el ducto
y el city gate
Trombas Urbano y agrícola si
QUÍMICOS Incendios forestales Agropecuario no
Establecimientos de Urbano no
explosivos
Industria de riesgo Industrial y de uso Si. El área se encuentra ubicada
urbano en la zona designada como de
empresas de riesgo
Manejo de material Urbano no
radiactivo
Fugas de sustancias Industrial si
peligrosas
Gasolineras Urbano si
Ductos PEMEX Urbano si
SANITARIOS Descarga de aguas Agrícola no
residuales
Contaminación de aire por Urbano si
fuentes fijas y móviles
Erosión al suelo Forestal no
Daños a la flora y fauna Forestal no
silvestre
Fuente: Elaboración de Consultoría en Desarrollo Social CODESC, S. C., con base en Dirección General de Protección Civil Atlas
de Riesgos.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 89 de 193
4.1.3.6 Suelos.
El sistema de clasificación de suelos propuesto por la FAO/UNESCO/ISRIC, versión 1988, consta de 28 unidades y 153
sub-unidades de suelo. En México se han identificado 25 de esas unidades; no existen las siguientes: Greyzems,
Podzoles, y Podzoluvisoles. La distribución estatal y su superficie se estimaron con base en el Mapa de Suelos
Dominantes de la República Mexicana (1996).
El tipo de suelo predominante en el Estado de México, al cual pertenece el municipio de Ocoyoacac, se describe en la
siguiente tabla, ya que no se encuentro información específica para el municipio de la clasificación de suelos propuesto
por la FAO/UNESCO/ISRIC.
Distribución de las superficies de los suelos dominantes en el Estado de México.

Unidades de Subunidades Características Superficie % Estatal
suelos (km2)
Feozems Háplicos, Calcáricos, Lúvieos, Presentan superficie 9 693 45.73
Estancados y Gléyieos. color oscuro.
Vertisoles Eútricos, Dístricos, Cálcicos y Suelos auto- 2 906 13.71
Gypsicos abonados, ricos en
arcilla.
Andosoles Háplicos, Mólicos, Umbricos Suelos formados de 4 979 23.49
Vitrícos, Gléyicos y Gélicos. cenizas volcánicas
con superficies
oscuras.
Arenosotes Háplicos, Cámbicos, Lúvicos. Suelos formados con 1 376 6.49
arena.
Regosoles Eútricos, Calcáricos, Gypsicos, Suelos delgados, se 2 243 10.58
Dístricos, Umbricos y Gélicos. consideran poco
desarrollados sobre
materiales no
consolidados.
Siendo el suelo dominante en el área de estudio, los andosoles.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 90 de 193

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 91 de 193
4.1.4 Hidrología superficial y subterránea.
En referencia a las aguas superficiales la región hidrológica en la que se localiza Ocoyoacac, es la Número 12 Lerma-
Chapala- Santiago; forma parte de la cuenca alta del río Lerma, dentro de la Sub-cuenca No. 3 denominada corriente
Arroyo Salazar.
REGIONES, CUENCAS Y SUBCUENCAS HIDROLÓGICAS
REGIÓN CUENCA SUBCUENCA % DE LA

SUPERFICIE
RH12 LERMA- A R. LERMA- a R. ALMOLOYA- 99.38

SANTIAGO TOLUCA OTZOLOTEPEC
RH26 PÁNUCO D R. P L. TEXCOCO Y 0.62

MOCTEZUMA ZUMPANGO
FUENTE: INEGI. Carta Hidrológica de Aguas

Superficiales, 1:250 000.
El área de estudio, se encuentra dentro de la cuenca Lerma Santiago

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 92 de 193
En relación con la hidrografía superficial, la zona estudiada queda comprendida dentro de la Región Hidrológica No. 12,
en la cuenca del Río Lerma. El escurrimiento superficial más importante es el colector principal del río Lerma. Hace
todavía algunos años se originaba con los manantiales que formaban las lagunas de Almoloya del Río, Lerma y San
Bartolo, constituyendo las tres una zona lacustre en proceso avanzado de senectud. Con el paso de los años y la
explotación excesiva de lo acuíferos, han desaparecido los manantiales y las lagunas, pero en cambio, ahora el cauce
del río Lerma recibe aportaciones importantes de las aguas residuales de Toluca y poblaciones vecinas, así como del
corredor industrial Toluca-Lerma, representado actualmente una de las cuencas más contaminadas del país en su tramo
Lerma- Atlacomulco.
Ríos.
La corriente Arroyo Salazar tiene sus orígenes al este del Cerro El Ángel, desciende desde una altitud del orden de 3
450 m. s. n. m. a 3.5 km. De su nacimiento atraviesa la población La Marquesa, a partir de este sitio toma el nombre de
río La Marquesa y sigue una dirección oeste; dos kilómetros aguas debajo de este punto, vierte sus aguas en la laguna
de Salazar para salir en una dirección oeste con el nombre de arroyo Salazar; sigue su recorrido en dirección sur hasta
recibir por la margen izquierda a siete kilómetros, la aportación de tres arroyos denominados Agua de Lechuza, Paso de
Tejamaniles y Dos Conejos; un kilómetro aguas debajo de esta unión, pasa por la parte norte de la población San
Jerónimo Acazulco. A dos kilómetros agua debajo de la confluencia del Arroyo Salazar y el Arroyo Agua Apestosa,
atraviesa las poblaciones de la Asunción Tepexoyuca y Ocoyoacac; sigue en una dirección oeste hasta que dos
kilómetros aguas debajo de esta población su caudal se incrementa con la aportación de la margen izquierda del arroyo
Texcalpa, dicho arroyo tiene una dirección este oeste en sus inicios se conoce como Arroyo México y pasa por las

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 93 de 193
poblaciones de Guadalupe Victoria y San Pedro Cholula; sigue en dirección oeste 1.5 km. y cambia a dirección norte. El
arroyo Salazar después de la confluencia con el arroyo Texcalpa, recibe las aguas las aguas de la zona industrial y
cambia a dirección oeste para descargar finalmente sus aguas al río Lerma a un kilómetro al sur de la población de
Lerma de Villada.
CORRIENTES DE AGUA
NOMBRE UBICACIÓN
AGUA APESTOSA RH12Aa
AGUA DE LECHUZA RH12Aa
DOS CONEJOS RH12Aa
MÉXICO RH12Aa
MUERTO RH12Aa
SALAZAR RH12Aa
FUENTE: INEGI. Carta Hidrológica de Aguas Superficiales, 1:250 000.
INEGI. Carta Topográfica, 1:50 000
Lagos y lagunas.
En el municipio de Ocoyoacac se encuentra la Laguna Salazar.
Presas
En el municipio existen las presas del Potrero, El Zarco, La Marquesa, El Pachón, La Cima y Salazar.
Aguas subterráneas.
En el municipio se localizan 17 pozos que explota la Dirección General de Construcción y Operación Hidráulica del
Gobierno del Distrito Federal y que forma parte del Sistema Lerma, que desde 1951, abastecen al Distrito Federal.
Las principales fuentes de abastecimiento de este sistema son tres pozos: El Pozo No. 1, el Pozo No. 2 y el Pozo No. 5;
cabe mencionar, que este último pertenece al acueducto del sistema Lerma que abastece de agua potable a la ciudad
de México.
De este Sistema de pozos también se abastecen los sistemas de agua de la cabecera municipal, de San Pedro Cholula,
del Pedregal de Guadalupe Hidalgo y de la zona industrial.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 94 de 193
Adicionalmente a los pozos del sistema Lerma operan tres pozos para abastecer a la población, el del barrio de
Santiaguito, el del barrio de Santa María y el del barrio de la Asunción Tepexoyuca, los dos primeros operados también
por la Dirección General de Construcción y Operación del Agua y el último, por el comité de Tepexoyuca.
El pozo No. 1 se localiza en el barrio de Santiaguito y se denomina ―Pozo Antiguo‖ tiene una capacidad de
abastecimiento de 24 litros por segundo, una bomba de 250 hp y 97 metros de profundidad.
El pozo No. 2 se localiza en el barrio de Santa María y se denomina ―Pozo Nuevo‖, su capacidad de abastecimiento es
de 16 litros por segundo, cuenta con una bomba de 200 hp y 97 metros de profundidad.
El pozo No. 5 se localiza en Cholula y frente a él se encuentran una estación de rebombeo. Tiene una capacidad de
abastecimiento de 42 litros por segundo extraídos mediante una bomba de 250 hp de potencia y 97 metros de
profundidad. Cuenta con una conexión al acueducto de Lerma y otra con el rebombeo.
Por otra parte, existen 2 tanques de almacenamiento en la zona norte de la cabecera municipal, (cercanos al paraje de
La Campana) hacia donde se conduce el líquido de los pozos y de donde es distribuido al os cuatro barrios de la
cabecera; uno es conocido como tanque ―Viejo‖ y es de 310 000 litros y, el otro ―Solidaridad‖ con capacidad de 500 000
litros.
Manantiales.
Los principales manantiales son: Los Ajolotes (entubado hacia el D. F.), y múltiples manantiales de los montes de Las
Cruces, que forman los ríos de La Marquesa-Huixquilucan-Los Remedios-Moctezuma-Pánuco; El Ángel-La Marquesa-
Ocoyoacac-Lerma-Santiago; El Río de México-Chichipicas-Lerma-Santiago; el Río Muerto que se consume en la
Laguna de Victoria, y el Río Tehualtepec-Capulhuac-Lerma-Santiago.
Dentro de los más conocidos se encuentran El Fresno, El Túnel, La Perita, y El Pedregal; de los tres primeros se extrae
agua para consumo doméstico a excepción del Pedregal, que se encuentra contaminado.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 95 de 193
4.2 Aspectos bióticos.
4.2.1 Flora
La flora del Estado de México tiene gran diversidad de biomas que van desde vegetación de zonas áridas, hasta los
páramos de alta montaña. La entidad cuenta con 609,000 hectáreas arboladas; 560,000 de bosque de clima
templado y frío, y 49,000 de matorral, chaparral y selva baja caducifolia.
El municipio de Ocoyoacac tiene 13, 471.6 hectáreas de superficie total, dentro de las cuales una amplia superficie
de 6,325.4 esta destinada a las actividades de agricultura temporal, 1,352.5 hectáreas conciernen a pastizal
inducido y 4,316.9 a bosque de las cuales 602.2 corresponden a bosque de coníferas, y 714.6 de bosque de
encino.
En la literatura consultada se menciona que en el municipio las plantas frutales que predominan son en el manzano,
peral, ciruela, ciruelo, capulín, chabacano, durazno y tejocote; entre las plantas agrícolas predominan el maíz, haba,
papa, hortalizas, gramíneas, avena., el moctezuma y el teocote; en los bosques de pináceas y coníferas, abetos,
oyameles, abies religiosa, pinos como el Moctezuma y el teocote, el encino, huejote y cedro. Entre las plantas de
ornato hay aproximadamente doscientas especies todas de clima templado subhúmedo.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 96 de 193

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 97 de 193
Según la información obtenida del INEGI, para el Municipio de Ocoyoacac la agricultura y vegetación
corresponden a las siguientes especies:
AGRICULTURA Y VEGETACIÓN
CONCEPTO NOMBRE CIENTÍFICO NOMBRE LOCAL UTILIDAD

AGRICULTURA DE
TEMPORAL CON
CULTIVO ANUAL
25.97% DE LA SUPERFICIE Zea mays MAÍZ COMESTIBLE
MUNICIPAL
Vicia faba HABA COMESTIBLE
Avena sativa AVENA FORRAJE
AGRICULTURA DE
TEMPORAL CON
CULTIVO ANUAL,
PERMANENTE
MUNICIPAL
Agave spp. MAGUEY PULQUERO COMESTIBLE
AGRICULTURA DE
HUMEDAD CON
CULTIVO ANUAL
MUNICIPAL
Phaseolus vulgaris FRIJOL COMESTIBLE
BOSQUE DE OYAMEL
26.39% DE LA SUPERFICIE Abies religiosa OYAMEL FORESTAL,
MUNICIPAL INDUSTRIAL
Alnus sp. AILE FORESTAL,
INDUSTRIAL
Pinus montezumae OCOTE FORESTAL,
INDUSTRIAL
Baccharis conferta ESCOBILLA DOMÉSTICO
Lupinus sp. FRIJOLILLO DOMÉSTICO
BOSQUE DE PINO
6.66% DE LA SUPERFICIE Pinus montezumae OCOTE FORESTAL,

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 98 de 193
Pinus teocote PINO CHINO FORESTAL,

INDUSTRIAL
Pinus sp. PINO FORESTAL,
INDUSTRIAL
Abies religiosa OYAMEL FORESTAL,
INDUSTRIAL
INDUSTRIAL
BOSQUE DE ENCINO
7.11% DE LA SUPERFICIE Quercus rugosa ENCINO DOMÉSTICO,
MUNICIPAL FORESTAL
Quercus laurina ENCINO LAURELILLO DOMÉSTICO,
FORESTAL
Quercus obtusata ENCINO BLANCO DOMÉSTICO,
FORESTAL
Arbutus xalapensis MADROÑO DOMÉSTICO,
FORESTAL
PASTIZAL INDUCIDO
11.32% DE LA SUPERFICIE Muhlenbergia sp. ZACATÓN FORRAJE
MUNICIPAL
Bouteloua sp. NAVAJITA FORRAJE
Aristida sp. ZACATE FORRAJE
Quercus sp. ENCINO DOMÉSTICO
OTRO
1.35% DE LA SUPERFICIE
MUNICIPAL
NOTA: Sólo se mencionan algunas especies útiles.

FUENTE: INEGI. Carta de Uso del Suelo y Vegetación, 1:250 000 (Actualizada 1997).
Inédita.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 99 de 193
Durante los recorridos de campo se observo que el ducto atraviesa una zona industrial la cual posee una escasa
vegetación que involucra gramíneas tales como la galleta falsa (Anthephora hermaphrodita), piragüitas (Chloris
submutica), cebada silvestre (Hordeum jubatum), malezas como lengua de gato (Picris echioides), juncia de tallo liso
(Cyperus manimae),milenrama (Achillea millefolium), ambrosia (Ambrosia confertiflora), mirasol (Cosmos pacificus),
marzorquilla (Phytolacca icosandra), chicalote (Argemone mexicana), varias especies de tradescantia (Tradescantia
spp.); dos especies de confieras, el ocote (Pinus montezumae) y el junipero llorón (Juniperus flaccida); también se
observo sauce llorón (Salix babylonica); maguey pulquero (Agave spp.) y escasos cultivos de maíz (Sea Mays).
A continuación se muestran fotografías de algunas de las especies observadas en el área del trayecto del ducto:
Gramíneas

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 100 de 193
Malezas

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 101 de 193
Coníferas
Otros
Durante la visita de campo se observo un espécimen del genero Agave del cual algunas de sus especies están
listadas en la NOM-059-SEMARNAT-2001 con diferentes estatus de protección.
Cabe señalar que el proyecto no afectará la vegetación presente en el área de estudio debido a que el ducto se
instalará dentro del acotamiento de la vialidad, es decir, en un área ya asfaltada, únicamente con parecencia de
gramíneas en algunos tramos del trayecto las cuales se reestablecen en cortos periodos de tiempo por lo cual no se
producirá erosión en el suelo colindante, ni impactará a la vegetación presente en el área.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 102 de 193
4.2.2 Fauna.
En el municipio de Ocoyoacac se localiza parte del Parque nacional Miguel Hidalgo o La Marqueza el cual es una
de las más importantes áreas ecológicas protegidas con cerca de mil hectáreas, sin embargo, el proyecto no
atraviesa este parque.
El estado posee una vasta biodiversidad; cuenta con una gran riqueza ecológica en un conjunto de ecosistemas
terrestres y acuáticos. Respecto al municipio de Ocoyoacac, el incremento en las actividades industriales, el
crecimiento de la población y construcción de infraestructura han impactado desfavorablemente la población de
animales, que a la vez se encuentran sujetas a presiones ambientales, a cambios genéticos, escasez de agua o
alimentos, a aislamientos diversos y, en su mayor parte, al constante acecho y explotación irracional del hombre,
quien ha provocado su disminución numérica y, en otros casos, su extinción. Se estima que existe una mayor
población animal en las zonas montañosas del municipio.
Según investigación bibliográfica se encontró que las siguientes especies conforman la fauna del Municipio de
Ocoyoacac:
Mamíferos
Nombre común Nombre científico
Venado cola blanca Odocoileus virginianus
Gato montes Lynx rufus
Coyote Canis latrans
Zorra gris Urocyon cinereoargenteus)
Teporingo Romerolagus diazi
Conejo serrano Sylvilagus floridanus
Liebre Lepus callotis
Comadreja Mustela frenata
Ratón espinoso mexicano Liomys irroratus
Ratón de Abazones Perognathus flavus
Rata Cambalachera Mexicana (Neotoma mexicana)
Ratón Pigmeo Norteño (Baiomys taylori)
Rata Arrocera de Coues Oryzomys couesi)
Ratón de Tlalpan (Peromyscus gratus)
Ratón Norteamericano (Peromyscus maniculatus)
Ratón Piñonero (Peromyscus truei)
Ratón Cosechero Leonado (Reithrodontomys fulvescens)
Ratón Cosechero Común (Reithrodontomys megalotis)
Rata Algodonera Crespa (Sigmodon hispidus)
Ardillón Mexicano (Spermophilus mexicanus)
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 103 de 193
Mamíferos
Nombre común Nombre científico
Ardillón de Roca Spermophilus variegatus)
Tejón Taxidea taxus
Cacomixtle norteño Bassariscus astutus
Tlacuache Didelphis virginiana
Armadillo Nueve Bandas Dasypus novemcinctus)
Zorrillo Mephitis macroura
Murciélagos Eumops glaucinus
E. underwoodi
Molossus molossus
Nyctinomops macrotis
Tadarida brasiliensis
Mormoops megalophylla
Choeronycteris mexicana
Leptonycteris nivalis
L. yerbabuenae
Corynorhinus townsendii
Eptesicus fuscus
Idionycteris phyllotis
Lasiurus cinereus
L. ega
Myotis californicus
M. lucifugus
M. thysanodes
Myotis velifer
Myotis volans
Didelphis virginiana
Con respecto a las aves, para el municipio el Ocoyoacac se reporta el Gavilán, gavilancillo, codorniz, correcaminos,
paloma silvestre, búho y múltiples aves cantoras.
Según la Sociedad para el Estudio y Conservación de las Aves en México (CIPAMEX A.C.) (Garza de León, A.;
Morán, I.; Valdés, F.: y Tinajero, R. 2007. COAHUILA, Avifaunas Estatales de México. CIPAMEX, Pp. 98-136), el
municipio de Ocoyoacac se encuentra localizado en las colindancias del AICA Sur del Valle de México con clave C-
19. Debido a la cercanía del AICA mencionada con la zona de estudio es posible que las aves reportadas para esta
región también se presenten en el área de estudio. Las especies son las siguientes:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 104 de 193
Nombre científico
Bubulcus ibis Glaucidium gnoma Empidonax fulvifrons
Cathartes aura Asio flammeus Archilochus alexandri
Accipiter striatus Aegolius acadicus Archilochus colubris
Accipiter cooperii Chordeiles minor Otus flammeolus
Buteo nitidus Caprimulgus vociferus Stellula calliope
Buteo jamaicensis Cypseloides niger Atthis heloisa
Polyborus plancus Streptoprocne semicollaris Selasphorus platycercus
Falco sparverius Chaetura vauxi Selasphorus rufus
Dendrortyx macroura Aeronautes saxatalis Selasphorus sasin
Cyrtonyx montezumae Colibri thalassinus Trogon mexicanus
Columba livia Cynanthus sordidus Trogon elegans
Columba fasciata Cynanthus latirostris Momotus mexicanus
Zenaida macroura Hylocharis leucotis Melanerpes formicivorus
Columbina inca Amazilia beryllina Sphyrapicus varius
Picoides stricklandi Amazilia violiceps Picoides scalaris
Colaptes auratus Lampornis amethystinus Picoides villosus
Piaya cayana Lampornis clemenciae Lepidocolaptes
leucogaster
Geococcyx velox Eugenes fulgens Grallaria guatimalensis
Crotophaga sulcirostris Heliomaster constantii Camptostoma imberbe
Tyto alba Calothorax lucifer Myiopagis viridicata
Mitrephanes phaeocercus Empidonax albigularis Bubo virginianus
Contopus pertinax Empidonax minimus Sayornis nigricans
Contopus sordidulus Empidonax hammondii Sayornis phoebe
Contopus virens Empidonax oberholseri Myiarchus tuberculifer
Empidonax flaviventris Empidonax wrightii Tyrannus vociferans
Empidonax alnorum Empidonax difficilis Pachyramphus aglaiae
Eremophila alpestris Regulus satrapa Parula superciliosa
Tachycineta thalassina Regulus calendula Dendroica petechia
Stelgidopteryx serripennis Polioptila caerulea Dendroica coronata
Hirundo rustica Sialia sialis Dendroica nigrescens
Cyanocitta stelleri Sialia mexicana Dendroica townsendi
Aphelocoma coerulescens Myadestes townsendi Dendroica occidentalis
Aphelocoma ultramarina Myadestes obscurus Dendroica virens
Corvus corax Catharus aurantiirostris Melospiza melodia
Parus sclateri Catharus occidentalis Junco phaeonotus
Parus wollweberi Catharus frantzii Sturnella magna

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 105 de 193
Nombre científico
Psaltriparus minimus Catharus guttatus Mniotilta varia
Sitta carolinensis Turdus assimilis Helmitheros vermivorus
Sitta pygmaea Turdus rufopalliatus Seiurus noveboracensis
Certhia americana Turdus migratorius Seiurus motacilla
Campylorhynchus Ridgwayia pinicola Oporornis philadelphia
megalopterus
Salpinctes obsoletus Toxostoma ocellatum Oporornis tolmiei
Catherpes mexicanus Toxostoma curvirostre Geothlypis nelsoni
Thryothorus felix Melanotis caerulescens Wilsonia pusilla
Thryomanes bewickii Anthus rubescens Cardellina rubrifrons
Troglodytes aedon Bombycilla cedrorum Ergaticus ruber
Cistothorus platensis Ptilogonys cinereus Myioborus pictus
Vireo gilvus Phainopepla nitens Myioborus miniatus
Vireolanius melitophrys Lanius ludovicianus Basileuterus rufifrons
Vermivora celata Vireo bellii Basileuterus belli
Vermivora ruficapilla Vireo solitarius Icteria virens
Vermivora virginiae Vireo huttoni Peucedramus taeniatus
Vermivora crissalis Vireo hypochryseus Euphonia elegantissima
Piranga flava Xenospiza baileyi Pipilo fuscus
Piranga rubra Euphagus cyanocephalus Volatinia jacarina
Piranga ludoviciana Molothrus aeneus Sporophila torqueola
Piranga bidentata Molothrus ater Diglossa baritula
Piranga erythrocephala Icterus wagleri Aimophila ruficauda
Pheucticus chrysopeplus Icterus spurius Aimophila ruficeps
Pheucticus melanocephalus Icterus pustulatus Oriturus superciliosus
Guiraca caerulea Icterus parisorum Spizella passerina
Passerina amoena Carpodacus cassinii Spizella pallida
Passerina cyanea Carpodacus mexicanus Spizella atrogularis
Passerina versicolor Loxia curvirostra Chondestes grammacus
Atlapetes pileatus Carduelis pinus Icterus abeillei
Atlapetes virenticeps Carduelis notata Pipilo ocai
Melozone kieneri Carduelis psaltria
Coccothraustes vespertinus Coccothraustes abeillei
Pipilo erythrophthalmus Passer domesticus

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 106 de 193
El área de estudio se encuentra ubicada en la región hidrológica prioritaria 65 ―Cabecera del Río Lerma‖ en la cual la
fauna característica de peces es Algansea tincella, Chirostoma humboldtianum, Ocyurus chrysurus;
y de aves Anas acuta, A. crecca, A.clypeata, A. cyanoptera, A. discors, A. strepera, Aythya affinis, A. americana, A.
valisineria, Gallinago gallinago.
Tambien para esta region se mencionan los endemismos del protozoario Sagittaria deveersa; de peces Algansea
barbata, Chirostoma riojai, Goodea atripinnis, Notropis sallei, Girardinichthys multiradiatus, Poeciliopsis infans; del
anfibios Ambystoma lermaensis.
Las especies de Algansea spp, Ambystoma lermaensis y Daphnia pulex; así como las aves Geothlypis
speciosa, Ixobrychus exilis y Rallus elegans tenuirostris se encuentran amenazadas por contaminación del agua y
pérdida de hábitat.
Las especies de Ambystoma mexicanum y Poecilia reticulata son especies indicadoras de contaminación.
Además el área de estudio se localiza dentro del área terrestre prioritaria para la conservación 108 ―Ajusco-
Chichinautzin‖. Algunas especies características de esta región son teporingo (Romerolagus diazi), gorrión zacatero
(Xenospiza baileyi), colibrí (Amazilia beryllina), vencejo (Streptoprocne semicollaris), halcón cernícalo (Falco sparverius),
conejo silvestre (Sylvilagus sp.), lince (Lynx rufus), zorrillo (Mephitis macroura), ardilla (Sciurus aureogaster), venado
cola blanca (Odocoileus virginianus), ajolote (Rhyacosiredon zempoalensis), ratón de los volcanes (Neotomodon alstoni)
y codorniz arlequín (Cyrtonyx montezumae).
Cabe señalar que, durante los recorridos de campo solo se observaron algunos artrópodos (arañas e insectos) y no
se observo ninguna de las especies mencionadas previamente, posiblemente debido a que se trata de una zona
industrializada en la cual las especies fueron desplazadas a causa de los impactos realizados anteriormente.
El proyecto no afectará la fauna presente en el área de estudio ya que no será necesaria la apertura de caminos y las
zanjas donde se ubicarán los ductos se harán sobre acotamientos de vías de comunicación ya existentes, sin remoción
de flora ni fauna.
4.2.3 Paisaje
Considerando los elementos constitutivos del paisaje que establece V. Conesa Fdez. pág. 76 Guía Metodológica para la
evaluación de Impacto Ambiental. La topografía del suelo, su vegetación, el agua, la naturalidad y la singularidad, hacen
que una combinación de estos elementos defina el paisaje.
Conforme a la observación de los elementos mencionados, se puede hacer el siguiente análisis:
Topografía:
La topografía observada es homogénea para todo el trayecto que llevará el ducto. Se trata de un área plana, con
pendientes menores al 5%.
Vegetación:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 107 de 193
(Cyperus manimae), milenrama (Achillea millefolium), ambrosia (Ambrosia confertiflora), mirasol (Cosmos pacificus),
observo sauce llorón (Salix babylonica); maguey pulquero (Agave spp.) y escasos cultivos de maíz (Sea Mays).
Agua:
Durante el recorrido de campo solo se observó un cuerpo de agua consistente en un acueducto de aguas negras a cielo
abierto.
Naturalidad:
Según la vegetación observada, puede determinarse que no se trata de paisajes naturales, ya que el área ha sido
modificada de manera antropogénica, tratándose de un área urbana con construcciones industriales y vialidades.
Singularidad:
No se trata de un área con características de singularidad o únicas que pudieran verse afectadas por la realización del
proyecto.
En el área de afectación, el desmonte de maleza será mínimo, ya que la construcción se llevará a cabo sobre
acotamientos de derechos de vía preexistentes. Según lo observado solamente se puede afectar la maleza existente a
un lado del camino, con reversibilidad a corto plazo. Los demás elementos del paisaje no serán afectados en sus
características.
4.2.4 Medio socioeconómico.
4.2.4.1 Demografía:
El municipio de Ocoyoacac ha presentado durante los últimos 50 años una dinámica poblacional variable, registrando la
tasa de crecimiento más elevada durante la década de 1970-1980 con un 5.57%, la cual decreció considerablemente a
0.99% en la década siguiente, comportamiento que resulto similar en todo el Estado.
POBLACIÓN TOTAL SEGÚN SEXO EN EL ESTADO DE MÉXICO Y EL MUNICIPIO DE OCOYOCAC.

Años censales 1950 a 2000
AÑO TOTAL HOMBRES PORCENTAJE MUJERES PORCENTAJE
1950
ESTADO 1,392,623 694,164 49.8 698,459 50.2
MUNICIPIO 12,423 6,174 49.7 6,249 50.3
1960
ESTADO 1,897,851 959,956 50.6 937,895 49.4
MUNICIPIO 14,574 7,433 51.0 7,141 49.0
1970

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 108 de 193
ESTADO 3,833,185 1,931,257 50.4 1,901,928 49.6

MUNICIPIO 19,364 9,823 50.7 9,541 49.3
1980
ESTADO 7,564,335 3,755,869 49.7 3,808,466 50.3
MUNICIPIO 33,952 16,991 50.0 16,961 50.0
1990
ESTADO 9,815,795 4,834,549 49.3 4,981,246 50.7
MUNICIPIO 37,395 18,465 49.4 18,930 50.6
1995
ESTADO 11,707,964 5,776,054 49.3 5,931,910 50.7
MUNICIPIO 43,670 21,614 49.5 22,056 50.5
2000
ESTADO 13,096,686 6,407,213 48.9 6,689,473 51.1
MUNICIPIO 49,643 24,360 49.1 25,283 50.9
FUENTE: INEGI. Estado de México. VII, VIII, IX, X, XI y XII Censos Generales de Población y Vivienda, 1950, 1960, 1970, 1980,
1990 y 2000.
INEGI. Estado de México. Conteo de Población y Vivienda, 1995; Resultados Definitivos; Tabulados Básicos. Tomo I.
En general, desde 1950 hasta 1995, el crecimiento de la población municipal se ha mantenido por debajo del
crecimiento Estatal; sólo para el periodo 1995-2000 registró una tasa mayor con un 3.04% mientras que la de Estado fue
de 2.65%
Lo anterior implicaría dos cosas: por una parte, que a pesar de ser un municipio que se ubica entre la Zona
Metropolitana del Valle de México y la del Valle de Toluca, su crecimiento poblacional acelerado apenas comienza y por
otra que no ha contado con las condiciones necesarias para atraer población.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 109 de 193
POBLACIÓN TOTAL POR PRINCIPALES CUADRO 2.2

LOCALIDADES SEGÚN SEXO
Al 14 de febrero de 2000
LOCALIDAD TOTAL HOMBRES MUJERES
a
ESTADO 13,096,686 6,407,213 6,689,473
MUNICIPIO 49,643 24,360 25,283
OCOYOACAC 22,145 10,902 11,243
SAN PEDRO CHOLULA 7,905 3,906 3,999
SAN JERÓNIMO ACAZULCO 4,610 2,183 2,427
SAN PEDRO ATLAPULCO 3,828 1,835 1,993
PEDREGAL DE GUADALUPE HIDALGO 2,960 1,451 1,509
SAN ANTONIO EL LLANITO 1,247 602 645
COLONIA GUADALUPE VICTORIA 1,010 526 484
COLONIA JUÁREZ (LOS CHIRINOS) 872 438 434
LOMA BONITA 797 382 415
MARQUEZA, LA 752 373 379
RESTO DE LOCALIDADES 3,517 1,762 1,755
a
Incluye una estimación de población por un total de 597 796 personas, correspondiente a 149 449 "viviendas sin información de ocupantes".
FUENTE: INEGI. Dirección Regional Centro Sur, Subdirección de Apoyo Técnico; Departamento del Censo General de Población y Vivienda.
Para el año 2000 la población total municipal fue de 49, 643 habitantes representando el 0.38% de la población estatal.
Cabe destacar que este porcentaje ha disminuido ya que en 1950 la población municipal representaba un 0.89% de la
estatal y en el último decenio se ha mantenido casi constante con un 0.38% en 1990 y 0.37% en 1995.
Con estos datos se puede apreciar que la población municipal es poco representativa en relación con la del estado, de
la misma forma que con la de los 7 municipios que integran la Zona Metropolitana del Valle Toluca, ya que representa
el 4.02% de la población de esta metrópoli.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 110 de 193
NACIMIENTOS, DEFUNCIONES GENERALES Y DE MENORES DE UN AÑO, MATRIMONIOS Y

DIVORCIOS1995 y 2001
CONCEPTO ESTADO MUNICIPIO
2001 2001
NACIMIENTOS 342,032 1,387
HOMBRES 172,403 692

MUJERES 169,622 695
NO ESPECIFICADO 7 0
DEFUNCIONES 53,315 229

GENERALES
HOMBRES 29,473 125

MUJERES 23,801 104
NO ESPECIFICADO 41 0
DEFUNCIONES DE 6,824 33
MENORES DE UN AÑO
HOMBRES 3,881 20
MUJERES 2,923 13
MATRIMONIOS 80,864 416
DIVORCIOS 6,510 4
NOTA: La información de nacimientos y defunciones toma en cuenta la residencia habitual de la madre y del fallecido, respectivamente.
Para matrimonios y divorcios se considera al lugar de registro.
FUENTE: INEGI. Dirección Regional Centro Sur; Subdirección de Estadística.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 111 de 193
TASA DE FECUNDIDAD GENERAL1995 y 2000(Por mil)
(Tasa de Crec. media anual de la pob. fem. de 15-49 años 1995-00/100 + 1) ^ Tiempo entre
el 30 de junio y el 5 de nov. 15-49 años 1995-00/100 + 1) ^ Tiempo entre el 14 de febrero y 30 de junio.
Estructura Poblacional por Edades

Por otra parte, dentro de la estructura poblacional por grupos quincenales en el periodo 1995-2000 los rangos
comprendidos entre los 0 a 29 años han disminuido, notándose mas en el grupo con edad de 15 a 19 años que paso de
l11.28% en 1995 a 9.90% en el 2000.
Los grupos entre los 30 y 84 años presentan un incremento, siendo el más significativo el que registró el rango de los 30
a 34 años, con un 0.82% arriba del porcentaje que presentó en 1995 (7.34%).
Como se puede observar, continúa el cambio en la estructura de edades en el que va disminuyendo el porcentaje de
población joven y aumenta el de población adulta.
De acuerdo a los resultados que presenta el II Conteo de Población y Vivienda del 2000, el municipio cuenta con un total
de 13, 096, 686 habitantes, en el 2005, el municipio cuenta con un total de 54,224 habitantes.
Del total de la población municipal, sólo el 1.53% (758 individuos) hablaba alguna lengua indígena, que puede ser:
Matlazinca, Mazahua, Mixe, Mixteco, Náhuatl, Otomí, Tepehua, Tlapaneco, Totonaca, Zapoteco y Zoque, de los
mencionados el grupo de mayor representatividad es el Otomí con el 80.34% en las localidades de San Pedro Atlapulco
y San Jerónimo Acazulco.
Migración
En la investigación bibliográfica no se obtuvieron datos de migración del área. Sin embargo, según el Plan Municipal de
Desarrollo Urbano de Ocoyoacac, este municipio forma parte de la región 9, que también es integrada por Lerma, San
Mateo Atenco, Xonacatlán, Otzolotepec, Temoaya y Jiquipilco, sin que se especifiquen estrategias por región, fuera del
objetivo de:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 112 de 193
• ―Modificar las tendencias de ubicación de las actividades económicas y de población para disminuir la migración hacia
las metrópolis, la concentración en el valle de México, y las disparidades regionales de la entidad‖
Lo cual es indicativo que ha habido migración, principalmente de empresas, desde la región 9 hacia el área
metropolitana del México.
Población Económicamente Activa por Sector En lo que se refiere a la generación de empleo, de acuerdo a los
censos económicos, tenemos que la gran división de actividad que más empleos genera es la industria manufacturera,
pero se tiene que la tasa de crecimiento anual de personal ocupado es más alta en los servicios.
Así mismo se aprecia una reducción en las tasas de generación de empleo al comparar los cambios entre 1993 y 1998,
y los del período 1985 y 1993.
Población Económicamente Activa.
Para el año 2000, en Ocoyoacac la población en edad de trabajar (es decir la PEA potencial, constituida por población
mayor a los 12 años) fue de 34, 951 personas que representó el 70.40% de la población total; el 49.61% (17,340)
corresponde a la Población Económicamente Activa (PEA), el 49.99% a la Población Económicamente Inactiva (PEI) y
el resto a los no especificados.
De los 17,340 individuos que correspondieron a la PEA, el 98.64% (17,104 habitantes) se encontraban ocupados y sólo
el 1.36% desocupados.
De la PEA ocupada la mayoría desempeña actividades en el sector terciario representando el 48.26%, mientras que el
41.76% corresponde a personas que laboran en actividades secundarias y sólo el 1.36% trabajan en actividades
primarias.
En cuanto a la PEA por edades, se tiene que la mayor proporción corresponde a población que se encuentra entre los
20 y 39 años de edad (el 60.52%) y la población con menor participación es la que se encuentra entre los 12 y 14 años
con el 0.70%.
A continuación se presentan los datos de la Población Económicamente activa e inactiva por edad y sexo:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 113 de 193
POBLACIÓN DE 12 Y MÁS AÑOS POR SEXO SEGÚN CONDICIÓN DE ACTIVIDAD ECONÓMICA

Años censales 1990 y 2000
SEXO TOTAL POBLACIÓN ECONÓMICAMENTE POBLACIÓN NO

ACTIVA ECONÓMICAMENTE ESPECIFICADA
INACTIVA
OCUPADA DESOCUPADA
1990
ESTADO 6,790,192 2,860,976 87,183 3,719,329 122,704
HOMBRES 3,306,236 2,156,855 68,980 1,023,885 56,516
MUJERES 3,483,956 704,121 18,203 2,695,444 66,188
MUNICIPIO 26,235 10,247 289 15,360 339

HOMBRES 12,826 8,088 240 4,310 188
MUJERES 13,409 2,159 49 11,050 151
2000
ESTADO 9,093,033 4,462,361 73,871 4,523,135 33,666
HOMBRES 4,381,291 3,051,579 56,115 1,255,272 18,325
MUJERES 4,711,742 1,410,782 17,756 3,267,863 15,341
MUNICIPIO 34,951 17,104 236 17,474 137

HOMBRES 16,969 12,038 191 4,662 78
MUJERES 17,982 5,066 45 12,812 59

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 114 de 193
POBLACIÓN ECONÓMICAMENTE ACTIVA POR GRUPO

QUINQUENAL DE EDAD SEGÚN SEXO
Años censales 1990 y 2000
GRUPO DE EDAD TOTAL HOMBRES MUJERES

(AÑOS)
ESTADO MUNICIPIO ESTADO MUNICIPIO ESTADO MUNICIPIO

1990
TOTAL 2,948,159 10,536 2,225,835 8,328 722,324 2,208
12-14 30,515 37 21,123 28 9,392 9
15-19 343,308 1,080 235,954 734 107,354 346
20-24 537,593 2,050 376,195 1,504 161,398 546
25-29 487,219 1,703 361,842 1,334 125,377 369
30-34 419,504 1,420 320,051 1,175 99,453 245
35-39 347,903 1,153 269,347 937 78,556 216
40-44 250,838 882 197,647 726 53,191 156
45-49 192,408 771 156,184 655 36,224 116
50-54 132,042 554 109,811 478 22,231 76
55-59 87,995 336 75,150 285 12,845 51
60-64 54,743 219 47,236 190 7,507 29
>65 64,091 331 55,295 282 8,796 49
2000
TOTAL 4,536,232 17,340 3,107,694 12,229 1,428,538 5,111
12-14 42,530 122 28,497 76 14,033 46
15-19 414,660 1,391 267,378 908 147,282 483
20-24 709,862 2,784 468,557 1,854 241,305 930
25-29 735,701 2,953 500,916 2,052 234,785 901
30-34 656,675 2,635 451,741 1,893 204,934 742
35-39 586,020 2,122 397,390 1,468 188,630 654
40-44 467,158 1,641 319,727 1,192 147,431 449
45-49 337,291 1,161 236,171 860 101,120 301
50-54 243,990 954 177,416 718 66,574 236
55-59 150,096 656 113,279 497 36,817 159
60-64 91,589 396 69,919 321 21,670 75
>65 100,660 525 76,703 390 23,957 135
FUENTE: INEGI. Estado de México, XI y XII Censos Generales de Población y Vivienda, 1990 y 2000; Tabulados Básicos. Tomo IV.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 115 de 193
DISTRIBUCIÓN DE LA POBLACIÓN ECONÓMICAMENTE INACTIVA
Respecto a la Población Económicamente Inactiva en el municipio de Ocoyoacac (17,474 personas en 2000), casi la
mitad de ellas se dedicaba al hogar representando un 46.64%; en segunda instancia estaba la población estudiante con
un 28.88%, los jubilados y pensionados ocupaban el 1.30% y los incapacitados para trabajar un 0.82%; el resto de la
PEI se dedicaba a realizar alguna otra actividad.
DISTRIBUCIÓN DE LA POBLACIÓN ECONÓMICAMENTE ACTIVA POR SECTORES DE ACTIVIDAD
Para identificar la especialización económica del municipio de Ocoyoacac, se tomaron tres zonas de referencia: en
primer lugar la región de los municipios ya metropolitanos del Valle de Toluca; en segundo término, la totalidad de los
municipios que integran la Zona Metropolitana del Valle de Toluca y en tercer término, el Estado de México.
Con estos datos como referencia, se identifica que la especialización del municipio, a nivel de las grandes divisiones de
actividad económica se da en la industria manufacturera, ya que esta especialización ha aumentado de 1993 a 1998,
además de que es mayor si se toma como referencia la actividad económica del Estado de México.
A nivel de subsector de actividad económica, tenemos que el municipio tiene una marcada especialización en la
fabricación de sustancias químicas y productos de plástico.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 116 de 193
En lo que se refiere a las ramas de actividad, surgen o se incrementan significativamente las actividades de empresas
de tres ramas (equipo de oficina, farmacéutica y fundición) en las que el municipio tiene actualmente un elevado índice
de especialización.
En la siguiente tabla se describe la población ocupada por sectores de actividad y niveles de empleo.
POBLACIÓN OCUPADA POR SECTOR DE ACTIVIDAD SEGÚN SITUACIÓN EN EL TRABAJO

al 14 de febrero de 2000
SECTOR DE TOTAL EMPLEADOS JORNALEROS PATRONES TRABAJADO- TRABAJA- NO

ACTIVIDAD Y OBREROS Y PEONES RES POR DORES ESPECI-
SU CUENTA FAMILIARES FICADA
SIN PAGO
TOTAL a 17,104 10,270 877 291 4,436 484 746
AGRICULTURA, 1,081 126 289 9 475 133 49
GANADERÍA,
APROVECHAMIENTO
FORESTAL,
PESCA Y CAZA
MINERÍA b 6 3 0 0 3 0 0
ELECTRICIDAD Y AGUA 62 58 1 0 1 0 2
b
CONSTRUCCIÓN 1,673 651 389 33 558 4 38
INDUSTRIAS 5,402 4,487 85 66 563 45 156
MANUFACTURERAS
COMERCIO 2,394 678 17 76 1,378 153 92
TRANSPORTES, 605 404 7 7 169 2 16
CORREOS
Y ALMACENAMIENTO
INFORMACIÓN EN 53 48 0 1 2 1 1
MEDIOS
MASIVOS
SERVICIOS 47 44 0 0 1 0 2
FINANCIEROS
Y DE SEGUROS
SERVICIOS 109 31 5 5 56 6 6
INMOBILIARIOS Y DE
ALQUILER DE BIENES
MUEBLES
SERVICIOS 282 178 2 8 89 1 4
PROFESIONALES
SERVICIOS DE APOYO 220 197 5 6 9 0 3
A LOS
NEGOCIOS c
SERVICIOS 755 709 1 2 22 0 21
EDUCATIVOS
SERVICIOS DE SALUD 287 233 0 4 40 1 9

Y
DE ASISTENCIA
SOCIAL

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 117 de 193
POBLACIÓN OCUPADA POR SECTOR DE ACTIVIDAD SEGÚN SITUACIÓN EN EL TRABAJO

al 14 de febrero de 2000
SECTOR DE TOTAL EMPLEADOS JORNALEROS PATRONES TRABAJADO- TRABAJA- NO

ACTIVIDAD Y OBREROS Y PEONES RES POR DORES ESPECI-
SU CUENTA FAMILIARES FICADA
SIN PAGO
SERVICIOS DE 216 79 4 7 111 5 10
ESPARCIMIENTO
Y CULTURALES
SERVICIOS DE 1,424 724 24 44 503 79 50
HOTELES
Y RESTAURANTES
OTROS SERVICIOS, 1,403 844 44 18 423 30 44
EXCEPTO
GOBIERNO
ACTIVIDADES DEL 460 437 1 0 8 0 14
GOBIERNO
NO ESPECIFICADO 625 339 3 5 25 24 229
a
Desagregación con base en el Sistema de Clasificación Industrial de América del Norte (SCIAN). Para fines de comparabilidad con la Clasificación de
Actividad Económica (CAE 1990), se recomienda remitirse a la fuente.
b
El sector Minería en el SCIAN comprende la perforación de pozos petroleros y de gas, y otros servicios relacionados con la minería. Para fines del Censo
De Población y Vivienda, la perforación de pozos petroleros y de gas se incluyó en el sector Construcción, y otros servicios relacionados con la minería se
ubicaron en el sector Minería.
c
Incluye servicios de dirección de corporativos y empresas.
FUENTE: INEGI. Estado de México. XII Censo General de Población y Vivienda, 2000; Tabulados Básicos. Tomo IV
UNIDADES ECONÓMICAS EN LAS ACTIVIDADES MANUFACTURERAS DE SUBSECTORES DE ACTIVIDAD

SELECCIONADOS 1998
4.2.4.2 Medio socio cultural.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 118 de 193
Los factores socioculturales son referidos al conjunto de elementos que, bien sea por el peso específico que les otorgan
los habitantes de la zona donde se ubicará el proyecto, o por el interés evidente para el resto de la colectividad,
merecen su consideración en el estudio.
En materia de cultura se registra una casa de cultura en la cabecera municipal y una más en proceso de construcción en
el barrio de San Miguel. Así, existen cuatro bibliotecas y un museo. En el resto de las localidades no se cuenta con este
tipo de equipamientos.
Zonas de valor histórico y cultural

Las zonas de valor histórico y cultural en Ocoyoacac se encuentran distribuidas en todo el municipio, entre ellas destaca
la zona arqueológica de Tlalcozpan, ubicada al noroeste del municipio, al sur de la carretera México-Toluca y que se
integra únicamente de basamentos los cuales fueron exploraros por primera vez en 1973, y después en 1995.
SITIOS ARQUEOLÓGICOS
El centro INAH-Estado de México, tiene identificados dentro de la demarcación del municipio de Ocoyoacac, sitios con
algún vestigio prehispánico, que están sujetos a lo establecido en la Ley Federal sobre Monumentos y Zonas
Arqueológicos, Artísticos e Históricos y su Reglamento.
En caso de realizarse cualquier construcción, ampliación y en general cualquier obra permanente o provisional en un
sitio en donde existan o se presuma la existencia de vestigios arqueológicos, se deberá tramitar ante el Centro INAH
Estado de México la autorización de los trabajos.
NOMBRE DEL SITIO UTM ESTE UTM NORTE

P/Ocoyoacac 449500 2132000
Sitio 127 449650 2131300
Sitio 128 453600 2129250
Sitio 129 453600 2129250
Sitio 130 451900 2130300
Sitio 131 456250 2131800
Otros vestigios de este tipo se localizan en los cerros en donde se les rendía culto a las deidades prehispánicas, como
el cerro de los Tepalcates, el Teponaztle, La Víbora, La Laja y la Peña Torcida; otro de los cerros que puede ser
considerado como zona de valor cultural es el cerro Huellamalucan en donde, hasta la fecha, se llevan a cabo cultos y
celebraciones otomíes por parte de los pobladores de la localidad de Acazulco; cabe mencionar que en estas
celebraciones participa población de otros municipios revistiendo de gran importancia para los grupos otomíes de
región.
Este municipio cuenta con 79 fichas que agrupan 48 monumentos inmuebles catalogados, de los cuales 30 se localizan
en la cabecera (62.5%). Existen 9 inmuebles con uso religioso, 20 con uso habitacional, 5 con uso público, 2
comerciales, 3 ex haciendas y 9 sin uso.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 119 de 193
Dentro del municipio de Ocoyoacac, existen inmuebles y zonas no catalogados, con características arqueológicas,
históricas, o artísticas que tiene importancia cultural para la región, por lo que deben considerarse de acuerdo a lo
establecido por la Ley Federal sobre Monumentos y Zonas Arqueológicas, Artísticos e Históricos.
Entre los monumentos de valor histórico municipal sobresale el Obelisco del Monte de las Cruces en el que se
conmemora el triunfo de Hidalgo de 1810; esta obra data de 1795 y tiene una altura de 10.31 metros. De igual forma,
encontramos puentes y acueductos de los que todavía se puede apreciar su construcción como el Puente de Cantería
de Río Hondito (1793), Puente de Fierro de la Aguilita de estilo colonial (1889), Acueducto de Río Hondito (1882),
Acueducto de la Hacienda de Jajalpa (1566), puente colonial de la Marquesa y el Arco de Entrada al Estado de México
(1942).
Como obras de valor histórico- religioso prevalecen los Templos que fueron edificados en el siglo XVI y XVII, el más
sobresaliente de ellos por ser la parroquia del municipio es el Templo de San Martín Obispo (y San Martín Caballero)
(1521-1750) el cal fue construido en el siglo XVI y reconstruido en el XVII, reconocido como el primer templo
numismático del mundo por la colección de monedas que se le incrustaron en el piso. Otros de los templos construidos
en la época colonial que se localizan en el municipio son el Templo de San Miguel Arcángel (1560) en el barrio de San
Miguel, Templo de San Pedro (s. XVI) en Cholula, Templo de San Pedro y San Pablo (s. XVII) en Atlapulco, Templo de
San Jerónimo (S. XVII) en Acazulco y los Templos de Tepexoyuca y Coapanoaya.
Existen otras construcciones históricas algunas de propiedad particular, como la Casa de Martín Chimaltecatl (1521) de
estilo colonial ubicada en la cabecera municipal, la casa habitación asentada en San Juan Coapanoaya de estilo colonial
mexicano, y los cascos de las ex haciendas que se establecieron en el territorio municipal como la ex hacienda de la
Marquesa (1523), Jajalpa (1566), Texcaltenco (1613) y Texcalpa (1656) entre otras.
4.2.5 Infraestructura Social y de Comunicaciones
4.2.5.1 Infraestructura.
Infraestructura Eléctrica
En lo que respecta a la infraestructura eléctrica, al norte del municipio (de la Marquesa a San Antonio el Llanito)
atraviesa una línea de alta tensión. No existen subestaciones ni estaciones eléctricas.
Cabe mencionar, que el servicio de energía eléctrica es proporcionado por Luz y Fuerza del Centro con líneas de media
tensión de 23 kv y de baja tensión de 110 volts; ambas son básicamente para uso doméstico.
Según datos del XII Censo de población y vivienda, en el municipio el 98.11% de las viviendas contaban con energía
eléctrica; sin embargo, dicha cifra no concuerda con la realidad, ya que diversas zonas de las siguientes comunidades o
barrios no cuentan con un adecuado servicio y tiene problemas de baja tensión: Río Hondito, la parte alta del barrio de
San Miguel, Tepexoyuca, Acazulco, colonia Guadalupe Hidalgo, Cholula, Llano del compromiso, Santa María, San
Antonio el Llanito, Santiaguito y Texcalpa.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 120 de 193
En lo que a alumbrado público se refiere, en la plazuela del Palacio Municipal y la Av. 16 de Septiembre existen 96
faroles con focos de vapor de sodio de 150 watts y de luz mixta de 160 watts.
Según el Censo de Luminarias Suburbanas del municipio de Ocoyoacac, en todo el municipio existen un total de 1,272
luminarias con un total de 252,300 watts, de las cuales 50.2% son de vapor de sodio de 150 watts y el 49.5% restante
son de luz mixta de 250 watts.
Infraestructura Hidráulica
El sistema de agua potable en el municipio de Ocoyoacac presenta serios problemas, tanto administrativos como
técnicos y estructurales, que hacen complejo su análisis.
En el rubro administrativo, el sistema no se encuentra municipalizado, siendo administrado por comités que operan en
los diferentes barrios, delegaciones y colonias.
El sistema de la Cabecera Municipal, está a cargo de un comité, quien administra y opera la red que abastece a los
cuatro barrios que conforman la cabecera municipal.
Las principales fuentes de abastecimiento de este sistema son tres pozos: el Pozo #1, el #2 y #5 A; cabe mencionar,
que este último pertenece al acueducto del sistema Lerma que suministra de agua potable a la ciudad de México.
En un horario de 4:00 a 14:00 horas y por tandeo, se abastece a la parte alta del barrio de San Miguel y al barrio de
Santa María; en el horario de 14:00 a 21:00 horas se abastece a la parte baja del Barrio de Santa María, a San Juan
Coapanoaya y al barrio de Santiaguito.
Todos los equipos cuentan con sistema de clorado bajo la supervisión de la comunidad y con pruebas mensuales de
potabilización del agua a cargo del ISEM.
El comité de agua de la cabecera administra y opera el sistema cobrando cuotas establecidas, tanto por el servicio como
por contrato; cabe mencionar, que los contratos no se rigen por registro a casa habitación sino por toma; de ahí que, de
una toma, se pueda abastecer hasta 5 o 6 familias; así mismo, existen personas morosas que no pagan por el servicio,
haciendo difícil su mantenimiento por falta de recursos.
El sistema de Tepexoyuca, cuenta con dos principales fuentes de abastecimiento; el pozo Tepexoyuca con una
capacidad de 25 l/s y el manantial ―El Túnel‖ que cuenta con una capacidad de 31 L/s. La línea de conducción se
encuentra en contra pendiente, por lo que la presión con la que sale el agua en ocasiones no logra ser suficiente,
originando que se regrese a los tanques, disminuyendo la demanda; esto origina que el servicio se preste por tandeos
para poder abastecer a las diferentes zonas de la localidad.
San Pedro Cholula cuenta con tres conexiones al sistema Lerma siendo la más importante la del rebombeo ubicado en
el pozo #14 denominado Cholula desde donde se extrae la mayor parte del líquido para esta comunidad. La capacidad
del equipo de bombeo es de 60 hp.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 121 de 193
Finalmente, existen localidades que se abastecen a través de manantiales; y algunas otras no cuentan con el sistema y
son abastecidas a través de pipas entre ellas se encuentran Río Hondito y el Portezuelo.
Infraestructura Sanitaria
En lo que ha drenaje se refiere, en general, el municipio presenta serias deficiencias tanto de cobertura como de
estructura.
Según el censo de Población y Vivienda, para el año 2000 alrededor del 90% de las viviendas cuentan con drenaje; sin
embargo y a pesar de mostrar este porcentaje alto, actualmente existen diversas zonas que no cuentan con el servicio,
principalmente aquellas de asentamientos irregulares o de nuevos crecimientos.
Dentro de la cabecera municipal existe un drenaje principal que va a lo largo de la calle 16 de Septiembre, el cual
desemboca al río Ocoyoacac sin ningún tratamiento; cabe mencionar que también existe un colector de aguas pluviales
que tiene como finalidad separar éstas de las residuales; sin embargo, también desemboca al río y se une a las aguas
contaminadas que el río lleva.
De la misma manera, todo el municipio utiliza los ríos Ocoyoacac y Chichipicas para desalojar ahí sus desechos; según
3
el Anuario Estadístico de 1999, el municipio descarga anualmente 3.02 millones de m de aguas residuales a estos ríos.
Las plantas de tratamiento de aguas residuales son de carácter privado, de las cuales tres son para productos físico-
químicos, cuatro son fosas sépticas y cinco bajo otros procedimientos.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 122 de 193
VIVIENDAS PARTICULARES HABITADAS QUE DISPONEN DE AGUA ENTUBADA, DRENAJE Y DE ENERGÍA

a
ELÉCTRICA POR TIPO DE LOCALIDAD Al 14 de febrero de 2000(Porcentaje)
La definición del trazo del proyecto de Distribuidora de Gas Natural México, se encuentra en el área industrial del
municipio.
Educación
El municipio cuenta con 16 jardines de niños; 10 de ellos se encuentran distribuidos en la Cabecera Municipal y le resto
en las comunidades Acazulco, Atlapulco, El pedregal y la Marquesa; Cholula no cuenta con este tipo de servicio
educativo.
En lo que respecta a escuelas primarias, se tiene que en el municipio hay un total de 23 planteles distribuidos la
Cabecera Municipal, el Pedregal de Guadalupe Hidalgo, San Jerónimo Acazulco, San Pedro Atlapulco, San Pedro
Cholula y en la Marquesa. En las colonias Ortiz Rubio y Juárez no existe ninguna instalación de este tipo, por lo que la
población que demanda este servicio tiene que trasladarse a las escuelas de la Cabecera Municipal o al municipio de
Lerma.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 123 de 193
POBLACIÓN DE 15 Y MÁS AÑOS POR NIVEL DE INSTRUCCIÓN Al 14 de febrero de 2000(Porcentaje)
POBLACIÓN DE 15 Y MÁS AÑOS: 32 067 POBLACIÓN DE 15 Y MÁS AÑOS: 8 285

866
Salud
En el municipio no existe ningún hospital o centro de salud que brinde el servicio de hospitalización. La población que
requiere este tipo de atención se ve en la necesidad de salir a las ciudades aledañas como Toluca o al Distrito Federal.
En la cabecera municipal hay un centro de rehabilitación del DIF y cinco centros de salud, tres de los cuales son
administrados por el ISEM y uno por el DIF. Existen otros cinco centros más distribuidos en otras localidades; dos del
ISEM en Atlapulco, dos clínicas en Acazulco una es del ISSTE y una del ISEM en Cholula.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 124 de 193
POBLACIÓN TOTAL POR CONDICIÓN DE DERECHOHABIENCIA A SERVICIOS DE SALUD Al 14 de febrero de 2000
Deporte
El equipamiento recreativo y de deporte Se localiza distribuido en la cabecera y en las diferentes localidades; se refiere
básicamente a cuatro plazuelas localizadas en la Marquesa, Atlapulco, Cholula y el Barrio de Santa María; en la
cabecera y San Pedro Atlapulco se ubica una plaza cívica respectivamente; en la cabecera existen tres parques, en el
Barrio de San Miguel, en el de Santa María y en el Pirame; y uno más en la localidad de la Marquesa.
Por otra parte, se tiene también un estadio municipal que se localiza sobre la Av. Aldama en la cabecera; dos unidades
deportivas: una en calle prolongación Tianguistenco y la otra en el Pedregal; y diversas canchas deportivas tanto de
fútbol como de básquetbol y frontón.
Abasto
En el municipio de Ocoyoacac, en cuanto a equipamiento de comercio y abasto, se tiene el tianguis de los miércoles, el
cual es considerado como microregional, puesto que tanto comerciantes como compradores vienen de otros municipios,
incluso del Distrito Federal.
El municipio cuenta con una tienda liconsa, 2 tianguis, 1 mercado público y 1 rastro.
Vías de Comunicación
Carreteras regionales que pasan por el municipio sin entrar a la cabecera.
El municipio es cruzado por tres vialidades regionales que no pasan por la cabecera

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 125 de 193
a. La carretera México-Toluca, de este a oeste, que pasa al norte de la cabecera con una longitud
aproximada de 2 kilómetros y que es una de las dos únicas vialidades que unen a la Zona Metropolitana
de Toluca con la ZM del Valle de México, por lo que tiene un carácter estratégico. Sobre esta vialidad se
está consolidando un corredor turístico-comercial en donde se asientan establecimientos de comida y
servicios.
b. La carretera La Marquesa-Tenango de norte a sur, que pasa por el este del municipio sin ningún centro
de población a su paso dentro del territorio municipal, a excepción de La Marquesa; a lo largo de esta
carretera, se pueden encontrar paisajes y espacios de recreación como los Valles del Silencio, del
Conejo, la Carbonera y el Potrero, entre otros.
c. La carretera del Acueducto, de norte a sur, que une Amomolulco y la carretera México-Toluca con
Capulhuac y Santiago Tianguistenco, por la que transita el transporte de carga a dichas localidades y
que pasa junto a San Pedro Cholula.
Carreteras regionales que pasan por el municipio sin entrar a la cabecera.
Dos carreteras cruzan la Cabecera Municipal, constituyendo a su interior la estructura vial primaria.
La carretera Amomolulco-Ocoyoacac-Capulhuac-Santiago Tianguistenco que parte de este a oeste de

la carretera México-Toluca, pasa por la zona industrial, toma el nombre de 16 de Septiembre y llega al
centro de la cabecera, intersectando una cuadra antes de la parroquia con la Av. Aldama que se
convierte en la carretera a Capulhuac y Santiago Tianguistenco. Ambas calles constituyen los ejes
comerciales de la localidad.
La carretera que corre de oeste a este uniendo a San Pedro Cholula-Ocoyoacac-San Jerónimo
Acazulco y que se une a la carretera La Marquesa-Tenango a la altura del Valle del Silencio. Esta
carretera entre San Pedro Cholula y San Jerónimo Acazulco se denomina Av. Chimaltecatl, y dentro de
la cabecera toma el nombre de Av. Guadalupe Victoria.
Otras carreteras
Con una jerarquía menor en la estructura vial están dos accesos a San Pedro Atlapulco.
A) La carretera que lo comunica con San Jerónimo Acazulco.

B) El camino de terracería que va de la zona de La Loma, en la parte sur de la cabecera, hasta San Pedro Atlapulco.
Las vías de comunicación existentes en el área de estudio son:
Carretera San Mateo Atenco-Santiago Tianguistenco

Carretera Amomolulco- Ocoyoacac
Carretera Toluca- Ciudad de México (city gate)
Estructura vial
La estructura vial del municipio se caracteriza por presentar una traza irregular, falta de continuidad vía, secciones
inadecuadas y variables e invasiones a los derechos de vía, dificultando la comunicación al interior de la cabecera
municipal y el enlace con otras localidades.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 126 de 193
Del plan municipal de desarrollo urbano, se obtuvieron los siguientes planos para el área de estudio:
Plano base

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 127 de 193
Estructura urbana Actual

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 128 de 193
Estructura urbana actual

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 129 de 193
Infraestructura actual
Como puede observarse, el gasoducto seguirá el tendido de vialidades principales y primarias, donde además, se
observa la existencia de tuberías de agua potable.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 130 de 193
Usos de Suelo y Estructura Urbana

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 131 de 193
Clasificación del territorio

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 132 de 193
Zonificación del territorio
Según la zonificación del territorio, se ubicará en un área reservada como zona industrial

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 133 de 193
Infraestructura Ferroviaria
En la parte norte del municipio pasa la vía del tren México-Toluca, estando únicamente en uso el tramo de Toluca a
la estación Maclovio Herrera ubicado en la zona industrial del municipio, en la que opera una Terminal intermodal
para carga y descarga de contenedores, dando servicio también a las industrias que cuentan con espuelas.
Actualmente está en desuso el tramo entre dicha estación y México, en donde atraviesa por zonas de bosques con
bellos paisajes.
4.2.6 Economía.
El municipio de Ocoyoacac se identifica a nivel de las grandes divisiones de actividad económica con la industria
manufacturera, en lo que se refiere a las ramas de actividad, entre 1993 y 1998 surgen o se incrementan
significativamente las actividades de empresas de tres ramas (equipo de oficina, farmacéutica y fundición) en las que el
municipio tiene actualmente un elevado índice de especialización tanto a nivel Metropolitano como del Estado de
México.
Así mismo existen diversas ramas en las que el municipio tenía cierta especialización, pero fueron perdiendo
importancia respecto a la actividad en las zonas de comparación, destacando la fabricación de muebles, la de
elaboración de sustancias químicas y la de productos de plástico.
A nivel de subsectores de actividad tenemos que tan sólo 3 de los 23 que integran las actividades manufactureras,
comerciales y de servicios, son los que generan más del 60% de los empleos. Por el incremento de empleos entre 1993
y 1998 destacan los subsectores de restaurantes y hoteles, el de textiles y prendas de vestir y el de productos
alimenticios.
La distribución de las actividades económicas en el municipio se presenta de la siguiente manera: la limitada actividad
agrícola se da en la zona del valle al sur y al este de la cabecera municipal, sobre las cuales existen viviendas dispersa
y en las que se están dando operaciones de compra- venta, cesiones de derechos ejidales, enajenación ilegal de zonas
comunales y un proceso especulativo con el suelo.
Las medianas y grandes industrias se encuentran concentradas en la zona industrial noroeste del territorio municipal.
Por otra parte, en cuanto a la población que labora en el sector industrial, su fuente de trabajo es en la zona industrial
Toluca-Lerma y muy poca en la zona industrial al interior del municipio.
Las actividades comerciales y de servicios se desarrollan principalmente en el centro de la cabecera municipal y sobre
la Av. 16 de septiembre que es el acceso desde la Ciudad de Toluca. Es importante mencionar que los establecimientos
en dicho sector no alcanzan a absorber dicha población económicamente activa por lo que se estima que gran número
de las personas dedicadas al sector servicios tienen sus fuentes de trabajo en la ciudad de México y la de Toluca.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 134 de 193
4.2.6.1 Agricultura
La actividad predominante de agrícola para el municipio de Ocoyoacac incluye cultivos de maíz grano, avena forrajera,
papa, haba verde, gramíneas, alfalfa verde y otros cultivos variados en menor cantidad. El total de hectáreas sembradas
es poco representativo comparando las hectáreas sembradas del estado de México, como se muestra en la siguiente
tabla:
SUPERFICIE SEMBRADA POR TIPO DE CULTIVO Y PRINCIPALES CULTIVOS

SEGÚN DISPONIBILIDAD DE AGUA
Años agrícolas 2000/01(Hectáreas)
TIPO TOTAL RIEGO TEMPORAL
CULTIVO
ESTADO MUNICIPIO ESTADO MUNICIPIO ESTADO MUNICIPIO

CULTIVOS CÍCLICOS 791,005.25 151,627.00 133,127.25 20,922.00 657,878.00 130,705.00
MAÍZ GRANO 605,955.40 141,734.40 101,733.00 20,655.00 504,222.40 121,079.40
AVENA 34,517.50 4,452.00 5,978.50 0.00 28,539.00 4,452.00
FORRAJERA
PAPA 6,377.70 1,406.70 1,583.00 140.00 4,794.70 1,266.70
HABA VERDE 4,627.75 1,198.00 1,583.75 87.00 3,044.00 1,111.00
RESTO DE 139,526.90 2,835.90 22,249.00 40.00 117,277.90 2,795.90
CULTIVOS
CULTIVOS PERENNES 127,045.50 837.00 23,167.50 179.00 103,878.00 658.00

b
PRADERA 85,280.00 756.00 3,611.50 160.00 81,668.50 596.00

ALFALFA VERDE 12,936.00 27.00 12,778.00 19.00 158.00 8.00
NUEZ DE 216.00 25.00 0.00 0.00 216.00 25.00
CASTILLA
RESTO DE 28,613.50 29.00 6,778.00 0.00 21,835.50 29.00
CULTIVOS
a
La información se refiere al Distrito de Desarrollo Rural I, Toluca, al cual pertenece este municipio.
b
Se refiere a superficie plantada que comprende: superficie plantada en el año agrícola de referencia, la plantada en desarrollo y la plantada en producción
FUENTE: Secretaría de Agricultura, Ganadería, Desarrollo Rural, Pesca y Alimentación, Delegación en el Estado. Subdelegación de Planeación y Desarrollo Rural.
El suelo de uso agrícola de temporal (maíz, trigo avena, entre otros) se localiza alrededor de la cabecera municipal y en
una zona importante al sureste dentro del área forestal, siendo éste de baja y mediana productividad por el tipo de
suelo, localizándose el primero en la porción más cercana a la zona natural y el segundo es el que se encuentra
rodeando a la zona urbana actual.
A continuación se presenta un gráfico con el volumen de la producción de los principales cultivos, donde se puede
apreciar claramente que el maíz grano es el cultivo dominante.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 135 de 193
VOLUMEN DE LA PRODUCCIÓN DE LOS PRINCIPALES CULTIVOS Años agrícolas 1995/96 y 2000/01(Miles de

toneladas)
VOLUMEN Y VALOR DE LA PRODUCCIÓN AGRÍCOLA POR TIPO DE CULTIVO Y

PRINCIPALES CULTIVOS SEGÚN DISPONIBILIDAD DE AGUA
Año agrícola 2000/01
TIPO VOLUMEN VALOR a
CULTIVO (Toneladas) (Miles de pesos)
TOTAL RIEGO TEMPORAL TOTAL RIEGO TEMPORAL

b
OCOYOACAC
TOTAL NA NA NA 991,122.81 166,470.80 824,652.01

CULTIVOS NA NA NA 963,806.32 155,239.70 808,566.62
CÍCLICOS
MAÍZ 665,226.33 120,799.32 544,427.01 814,250.53 144,959.18 669,291.34
GRANO
AVENA 35,725.46 0.00 35,725.46 21,960.08 0.00 21,960.08
FORRAJERA
PAPA 25,981.94 3,080.00 22,901.94 63,416.60 9,240.00 54,176.60
HABA 6,311.16 394.24 5,916.92 15,188.53 728.52 14,460.01
VERDE
RESTO DE NA NA NA 48,990.58 312.00 48,678.58
CULTIVOS
CULTIVOS NA NA NA 27,316.49 11,231.10 16,085.39

PERENNES
PRADERA 25,116.73 7,100.00 18,016.73 25,266.74 10,555.00 14,711.74
ALFALFA 1,195.00 835.00 360.00 1,576.10 676.10 900.00
VERDE
NUEZ DE 80.00 0.00 80.00 240.00 0.00 240.00
CASTILLA
RESTO DE NA 0.00 NA 233.65 0.00 233.65
CULTIVOS

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 136 de 193
a
Cifras Revisadas. En algunos casos la suma de los parciales no coincide con su respectivo total debido al redondeo de las cifras.
b
FUENTE: Secretaría de Agricultura, Ganadería, Desarrollo Rural, Pesca y Alimentación, Delegación en el Estado. Subdelegación
de Planeación y Desarrollo Rural.
Cabe señalar que, en el sitio de estudio, cercano al trayecto del ducto, se observaron, plantaciones de maíz.
4.2.6.2 Ganadería
Respecto a la producción pecuaria del estado de México comparando con el Municipio de Ocoyoacac se encuentra las
siguientes estadísticas:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 137 de 193
POBLACIÓN GANADERA, AVÍCOLA Y EXISTENCIAS DE COLMENAS 1995 y 2001 a(Cabezas)
CONCEPTO ESTADO MUNICIPIO
1995 2001 1995 2001

BOVINO c 657,897 713,719 61,333 72,760
PORCINO 675,471 595,521 155,358 166,085
OVINO d 749,170 1,018,158 149,834 199,360
e
CAPRINO 160,654 178,261 7,872 8,657
f
ÉQUIDO 180,300 182,867 30,925 26,740
AVES 19,054,066 16,654,102 1,412,147 1,516,618
g
GALLINÁCEAS 18,399,886 15,897,202 1,363,084 1,462,798
GUAJOLOTES 654,180 756,900 49,063 53,820
EXISTENCIAS DE COLMENAS h 34,922 40,836 1,048 1,255
a
Datos referidos al 31 de diciembre de cada año.
b
c
Comprende: bovino para leche, carne, doble propósito y para trabajo.
d
Comprende: ovinos para carne, para lana y doble propósito.
e
Comprende: caprinos para carne y para leche.
f
Comprende: caballos, asnos y mulas para monta, tiro y carga.
g
Comprende: gallinas, gallos, pollos y pollas, tanto para la producción de carne como de huevo.
h
Se refiere al número de colmenas y comprende rústicas y modernas.
FUENTE: Secretaría de Agricultura, Ganadería, Desarrollo Rural, Pesca y Alimentación, Delegación en el Estado. Subdelegación de Planeación y Desarrollo
Rural.
Cabe señalar que, en el área de estudio, no se observaron áreas dedicadas a la ganadería
4.2.6.3 Industria
El municipio cuenta con un alto nivel de industria maquiladora y de manufactura, significativamente las actividades de
empresas de tres ramas (equipo de oficina, farmacéutica y fundición) en las que el municipio tiene actualmente un
elevado índice de especialización tanto a nivel Metropolitano como del Estado de México.
Actualmente la Zona Industrial se ubica en la zona noroeste del municipio, la zona industrial cuenta con una superficie
de 197.10 hectáreas, incluyendo la zona de protección e industria mediana de alto riesgo. En esta zona se encuentra
ubicada el área donde se desarrollará el proyecto.
También destacan los subsectores de restaurantes y hoteles, el de textiles y prendas de vestir y el de productos
alimenticios.
A continuación se presentan las características económicas de las actividades manufactureras principales por sector de
actividad en el municipio de Ocoyoacac

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 138 de 193
a
CARACTERÍSTICAS ECONÓMICAS SELECCIONADAS DE LAS ACTIVIDADES MANUFACTURERAS POR SUBSECTOR DE ACTIVIDAD1998
SUBSECTOR UNIDADES PERSONAL REMUNE- PRODUCCIÓN INSUMOS VALOR

ECONÓMICAS OCUPADO RACIONES BRUTA TOTALES AGREGADO
b c
(Miles de TOTAL (Miles de CENSAL
pesos) (Miles de pesos) BRUTO
pesos) (Miles de
pesos)
TOTAL 180 3,422 241,567.0 3,210,158.0 2,191,172.0 1,018,986.0

INDUSTRIA ALIMENTARIA 93 172 624.0 8,473.0 5,503.0 2,970.0
INDUSTRIA DE LAS BEBIDAS Y C 1 0.0 2.0 1.0 1.0
DEL TABACO
FABRICACIÓN DE INSUMOS 3 267 12,940.0 74,677.0 59,982.0 14,695.0
TEXTILES
CONFECCIÓN DE PRODUCTOS C 1 0.0 17.0 10.0 7.0
TEXTILES,
EXCEPTO PRENDAS DE VESTIR
FABRICACIÓN DE PRENDAS DE 6 143 2,357.0 5,480.0 2,146.0 3,334.0
VESTIR
FABRICACIÓN DE PRODUCTOS DE C 1 0.0 2.0 2.0 0.0
CUERO,
PIEL Y MATERIALES
SUCEDÁNEOS,
EXCEPTO PRENDAS DE VESTIR
INDUSTRIA DE LA MADERA 9 21 26.0 508.0 295.0 213.0
INDUSTRIA DEL PAPEL C 5 0.0 0.0 2.0 -2.0
IMPRESIÓN E INDUSTRIAS C 6 83.0 239.0 67.0 172.0
CONEXAS
INDUSTRIA QUÍMICA 7 895 109,145.0 2,620,991.0 1,827,282.0 793,709.0
INDUSTRIA DEL PLÁSTICO Y DEL C 854 58,582.0 215,177.0 133,186.0 81,991.0
HULE
FABRICACIÓN DE PRODUCTOS A 5 10 5.0 567.0 349.0 218.0
BASE
DE MINERALES NO METÁLICOS
INDUSTRIAS METÁLICAS BÁSICAS C 153 13,973.0 45,917.0 22,702.0 23,215.0
FABRICACIÓN DE PRODUCTOS 30 473 20,596.0 89,499.0 39,118.0 50,381.0
METÁLICOS
FABRICACIÓN DE MAQUINARIA Y C 196 17,450.0 93,345.0 51,684.0 41,661.0
EQUIPO
FABRICACIÓN DE MUEBLES Y 12 218 5,786.0 55,051.0 48,704.0 6,347.0
PRODUCTOS RELACIONADOS
OTRAS INDUSTRIAS C 6 0.0 213.0 139.0 74.0
MANUFACTURERAS
NOTA: La información censal que se presenta, se encuentra clasificada con base en el Sistema de Clasificación Industrial de América del Norte (SCIAN), factor que
dificultaría hacer comparaciones históricas respecto a la estadística correspondiente que se difundió en ediciones anteriores, y para la cual se utilizó la Clasificación
Mexicana de Actividades y Productos (CMAP). Cabe señalar que los resultados de los Censos Económicos 1999, también se encuentran disponibles de acuerdo a la
CMAP, por lo que de requerirse su consulta, se puede solicitar a la propia fuente.
La información comprende únicamente lo que corresponde a áreas urbanas.
a
Los datos corresponden a las unidades que realizaron actividades económicas del 1 de enero al 31 de diciembre del año de referencia, e incluye aquéllas
que sólo trabajaron parcialmente durante este periodo.
b
Término genérico con el cual se denomina a todo tipo de unidades de observación del censo. Comprende tanto unidades productoras como auxiliares.
c
Excluye al personal administrado por otra razón social y aquéllos que laboraron exclusivamente con base en honorarios y/o comisiones.
FUENTE: INEGI. Dirección General de Estadística; Dirección de Censos de Sectores Económicos; Coordinación Nacional de Censos Económicos.
El área del proyecto se encuentra dentro del área señalada como distrito urbano. El tendido del ducto se realizará, de
hecho a fin de abastecer a las industrias existentes en la zona industrial con gas natural.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 139 de 193
4.2.6.4 Minería
En el Estado de México ha experimentado un importante incremento en la producción de minerales metálicos, pues con
la explotación de 3 minas:
Mina Tizapa de la cual se extrae Au, Ag, Pb, Zn, Cu y Cd, en el municipio de Zacazonapan, con una
producción de 1600 toneladas al día,
Mina La Guitarra en el municipio de Temascaltepec de la cual se extrae Au y Ag, con una producción
de 350 toneladas al día,
Mina Campana de Plata en el municipio de Zacualpan, de la cual se extrae Au, Ag, Pb, Zn y Cu, con
una producción de 200 toneladas al día.
Existen 261 minas de no metálicos, las que reportan producción, de estas minas y empresas manufactureras ninguna se
encuentra en el municipio de Ocoyoacac, ni en el área de estudio.
4.2.6.5 Turismo
La Secretaria de Turismo del Estado de México ha definido regiones turísticas:

Paisajes de Acuarela
Esplendores del pasado
Prodigios de la Naturaleza
Valle del Xinantécatl
Senderos de Libertad
Escenarios de leyenda
Caminos del Sol
El municipio de Ocoyoacac pertenece a la región Senderos de Libertad y su principal atractivo turístico es el Parque
Nacional Miguel Hidalgo (La Marquesa) el cual ofrece una variedad de actividades eco turísticas y deportes alternativos
como el ciclismo de montaña, rappel y el ascenso a la montaña; así como también se ofrece locales con comida típico y
caminatas campestres.
Los servicios disponibles son: renta de cuatro-motos, lanchas de remos y caballos; tiendas de artesanías y
estacionamiento.
En un rincón del Cerro de las Cruces se encuentra el Obelisco que diseño en 1795 el famoso escultor Manuel Tolsá,
para conmemorar el triunfo del ejercito insurgente comandado por Don Miguel Hidalgo y Costilla contra las tropas
realistas el 30 de octubre de 1810.
Así como también estatuas ecuestres de los héroes de la Guerra de Independencia que fueron Ignacio Allende, Miguel
Hidalgo y Mariano Jiménez, también se puede admirar un Arco monumental que daba la bienvenida en la antigua
carretera México-Toluca.
El 11 de noviembre es la fiesta patronal del pueblo, que incluye fuegos artificiales, puestos de comida, artesanía, danzas
tradicionales de arrieros, Azteca, Moros y cristianos; así como la música de viento.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 140 de 193
Cabe señalar que, en el área de estudio no se presentan atractivos turísticos particulares que pudieran verse afectados
por el trazado del ducto.
4.2.6.6 Servicios
Respecto a los servicios proporcionados por parte del Municipio se han dividido en los siguientes rubros:
Agua
Alcantarillado
Energía eléctrica
Alumbrado
Recolección de residuos
Cabe destacar que para la operación del gasoducto de transporte de gas natural se requieren los servicios de energía
eléctrica para la iluminación de la CITY GATE Ocoyoacac, y la operación de los equipos de control y monitoreo.
4.2.7 DIAGNÓSTICO AMBIENTAL.
Un diagnóstico ambiental es una valoración sobre la situación que guarda el ambiente. Éste puede realizarse a través
del análisis de la calidad ambiental, la cual hace referencia a estados deseables de los ecosistemas. Para encuadrar su
análisis se requiere partir de la integridad y/o salud de los ecosistemas (Martín, 1999)
Elaboración del diagnóstico ambiental del área.
Calidad ambiental
Integridad y/o salud

de los ecosistemas
Estructura
Indicadores Diagnóstico
Función

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 141 de 193
Dado que el ambiente no puede abarcarse en toda su complejidad, una de las formas para hacer una valoración del
estado del mismo es a través del uso de indicadores que permitan conocer las alteraciones en la calidad ambiental
(estructura y función). Para lograr esto a continuación se describen los indicadores.
Descripción de la estructura y función del sistema ambiental

Con la finalidad de definir la integridad ecológica funcional1 del área de estudio terrestre del Proyecto, se realizó una
evaluación de la UGA, la cual se abordó a través del análisis de las modificaciones ecológico-paisajísticas, partiendo del
entendimiento de los agentes modificadores (actividades antropogénicas) y de los componentes del paisaje sobre los
que inciden (factores abióticos, bióticos y socioeconómicos).
Para definir las condiciones ambientales de la UGA se empleó el grado de antropización medido a través de las
actividades antropogénicas (caminos o carreteras, poblados cercanos, actividades productivas): el motivo para emplear
este factor se debe a que cuando existen actividades antropogénicas en una zona, dichas actividades repercuten en las
condiciones ambientales; por ejemplo, los asentamientos humanos, los cuales propician la fragmentación de hábitats,
por consecuencia la pérdida o desplazamiento de especies silvestres, que a su vez modifica la estructura del sistema
ambiental.
La integridad ecológica es alta cuando existen comunidades completas de plantas y animales (incluyendo grandes
depredadores) en las cuales ocurren procesos seriales de manera natural. Se considera mediana cuando se mantiene
en ella un número reducido de poblaciones de plantas y fauna nativas, incluyendo herbívoros de tamaño medio y
vertebrados depredadores. Por otro lado, se considera baja cuando la presencia de plantas nativas y herbívoros
silvestres medianos es escasa y los procesos naturales de sucesión ecológica han sido alterados significativamente
(CONABIO, 2000).
Con base en los parámetros de integridad ecológica funcional arriba mencionados y con las observaciones y datos
obtenidos durante la visita a campo, se considera que el área del proyecto tiene una integridad ecológica funcional baja
debido a las modificaciones y agentes de origen antrópico preexistentes que más adelante se describen. Prácticamente
la totalidad del área presenta vegetación escasa o nula, ya que se trata de áreas ya impactadas como derechos de vía
de vialidades principales y primarias presentes en un área industrial.
(Cyperus manimae),milenrama (Achillea millefolium), ambrosia (Ambrosia confertiflora), mirasol (Cosmos pacificus),
observo sauce llorón (Salix babylonica); un maguey pulquero (Agave spp.) y escasos cultivos de maíz (Sea Mays). No
se observaron especies animales medianos.
1 Integridad Ecológica Funcional: se refiere a la composición natural de un ecosistema, es decir, a la existencia de comunidades
completas de plantas y animales (incluyendo grandes depredadores) en las cuales ocurren procesos serales de manera natural y la cual
esta relacionada con la intensidad de la degradación producida por actividades humanas y que tiene como consecuencia la pérdida o
transformación de sus características funcionales (Arriaga, et al., 2000).
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 142 de 193
Lo cual es indicativo de una integridad ecológica baja, ya que en la zona la presencia de plantas nativas y herbívoros
silvestres medianos es escasa y los procesos naturales de sucesión ecológica han sido alterados significativamente.
Grados de conservación
La integridad ecológica funcional en el área de estudio es baja, la cual se definió con base en la presencia de elementos
de perturbación antrópicos. Se considera como alto grado de conservación a las áreas donde la presencia de
elementos antrópicos no es evidente o poco perceptible; medio cuando en general se comienzan a manifestar cambios
en su estructura natural, y bajo cuando el ecosistema original ha sido eliminado o remplazado por otro, o se han
introducidos elementos ajenos al sistema.
Gradientes de deterioro dentro del área de estudio.

Gradientes Equivalencia Descripción
Poco modificadas Paisajes con modificaciones de origen natural a ligeras modificaciones

de origen antrópico cuyas propiedades, elementos y atributos se
encuentran cercanos al estado natural. Las alteraciones presentadas en
Bajo Débilmente modificadas
la composición y estructura de los componentes bióticos da lugar a
comunidades secundarias, pero sin que haya cambios en sus
Parcialmente modificadaspropiedades más estables, se presentan modificaciones automitigables.
Paisajes que aún cuando conservan componentes biogénicos

secundarios, presentan alteraciones en su composición, estructura y
Medianamente modificadas
dinámica funcional originados por un proceso gradual y constante de
Medio asimilación y transformación antrópica. Los agrosistemas poco
mecanizados comienzan a afectar directamente algunos de los
Fuertemente modificadascomponentes abióticos como el microclima y el suelo. Su
restablecimiento puede lograrse a través de medidas de mitigación.

Paisajes que han sufrido la sustitución total de los componentes
Muy fuertemente modificadas
biogénicos, donde los ecosistemas naturales y secundarios han sido
sustituidos por agrosistemas altamente mecanizados u otros tipos de
Alto
sistemas antrópicos, su dinámica funcional puede depender de la
Paisajes antrópicos intervención humana. Se trata de cambios no automitigables donde se
requieren medidas de restauración para revertir el deterioro.
Con base en las observaciones de campo, se encontró que en el sistema ambiental el grado de conservación es bajo
con paisajes muy fuertemente modificados y antrópicos. El cambio de la vegetación natural ha sido modificado por
agrosistemas o para la construcción de industrias y vialidades.
Los suelos predominantes son de material aluvial, dando lugar a suelos de alta permeabilidad. Son suelos derivados de
aluviones depositados por la erosión eólica e hídrica, los cuales hacen a la región apta para la agricultura.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 143 de 193
Los asentamientos humanos también influyen en el estado de conservación de los ecosistemas. La presencia humana
se manifiesta en la construcción de caminos y accesos, construcción de infraestructura urbana, la generación de basura
y extracción de agua subterránea.
Análisis de los componentes, recursos o áreas relevantes y/o críticas en el Área de estudio
Área de Estudio
El propósito del análisis de los componentes, recursos y áreas relevantes y/o críticos del área de estudio es determinar
el potencial de afectación por efecto de la realización del proyecto. Con ello es posible determinar la magnitud e
importancia de los posibles impactos ambientales y construir escenarios predictivos.
Dentro de los componentes ambientales críticos para el Sistema Ambiental y área de estudio terrestre se determinaron
los siguientes:
Regiones Hidrológicas Prioritarias

En mayo de 1998, la CONABIO inició el Programa de Regiones Hidrológicas Prioritarias, con el objetivo de obtener un
diagnóstico de las principales subcuencas y sistemas acuáticos del país considerando las características de
biodiversidad y los patrones sociales y económicos de las áreas identificadas, para establecer un marco de referencia
que pueda ser considerado por los diferentes sectores para el desarrollo de planes de investigación, conservación uso y
manejo sostenido.
Este programa forma parte de una serie de estrategias instrumentadas por la CONABIO para la promoción a nivel
nacional para el conocimiento y conservación de la biodiversidad de México.
Se elaboraron mapas del territorio nacional de las áreas prioritarias consensadas por su biodiversidad, uso de recursos,
carencia de información y potencial para la conservación, así como una ficha técnica de cada área con información de
tipo biológico y físico, problemática y sugerencias identificadas para su estudio, conservación y manejo.
Se identificaron 110 regiones hidrológicas prioritarias por su biodiversidad, de las cuales 82 corresponden a áreas de
uso y 75 a áreas de alta riqueza biológica con potencial para su conservación; dentro de estas dos categorías, 75
presentaron algún tipo de amenaza. Se identificaron también 29 áreas que son importantes biológicamente pero
carecen de información científica suficiente sobre su biodiversidad.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 144 de 193
Como se puede observar, el área de estudio se encuentra ubicada en la región hidrológica prioritaria 65 ―Cabecera del
Río Lerma‖
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 145 de 193
Esta región tiene las siguientes características:

Ubicación:
Estado(s): Edo. de México
Extensión: 2 460.13 km2
Polígono: Latitud 19°35'24'' - 19°04'12'' N
Longitud 99°54'36'' - 99°18'36'' W
Recursos hídricos principales
lénticos: presas Antonio Alzate e Ignacio Ramírez, Ciénega del Lerma, lagos, manantiales
lóticos: río Lerma
Limnología básica: aguas subterráneas del acuífero del valle de Toluca

Geología/Edafología: predomina un suelo rico en materia orgánica y nutriente Feozem así como de tipo Andosol,
Luvisol y Vertisol.
Características varias: clima templado subhúmedo, semifrío y frío con lluvias en verano y parte del otoño.
Temperatura media anual 10-14 oC.
La precipitación total anual de 700-1 200 mm.
Principales poblados: Almoloya de Juárez, Xonacatlán, Villa Cuauhtémoc, Toluca, Lerma
Actividad económica principal: agricultura de riego y de temporal (cultivo de maíz) e industrial (metal-mecánica y
química)
Indicadores de calidad de agua: ND
Biodiversidad: tipos de vegetación: bosques de pino-encino, de pino, de oyamel, pastizal inducido. Diversidad de
hábitats: reservorios, ríos, arroyos y humedales.
Vegetación acuática: Nymphaea gracilis.
Fauna característica:
de peces Algansea tincella, Chirostoma humboldtianum, Ocyurus chrysurus;
de aves Anas acuta, A. crecca, A.clypeata, A. cyanoptera, A. discors, A. strepera, Aythya affinis, A. americana,
A. valisineria, Gallinago gallinago.
Endemismos del protozoario Sagittaria deveersa; de peces Algansea barbata, Chirostoma riojai, Goodea atripinnis,
Notropis sallei, Girardinichthys multiradiatus, Poeciliopsis infans; de anfibios Ambystoma lermaensis.
Las especies de Algansea spp, Ambystoma lermaensis y Daphnia pulex; así como las aves Geothlypis
speciosa, Ixobrychus exilis y Rallus elegans tenuirostris se encuentran amenazadas por contaminación del agua y
pérdida de hábitat.
Las especies de Ambystoma mexicanum y Poecilia reticulata son especies indicadoras de contaminación.
Aspectos económicos: pesquerías de las especies de Algansea spp y Daphnia pulex, así como del crustáceo
Cambarellus (Cambarellus) montezumae. Hay actividad industrial y agrícultura intensiva.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 146 de 193
Problemática:
- Modificación del entorno: bastante degradado por causas antropogénicas. Existe desforestación, erosión, desecación
de las lagunas de Almoloya del Río y contaminación.
- Contaminación: por aguas residuales domésticas e industriales, agroquímicos y desechos sólidos.
- Uso de recursos: esta zona abastece de agua al D.F. y riega más de 10 mil ha para agricultura. Especies introducidas
de carpa dorada Carassius auratus, herbívora Ctenopharyngodon idella y común Cyprinus carpio y del guppy Poecilia
reticulata. Las faldas del Nevado de Toluca y valle de Toluca con un 80% de uso de suelo agrícola y 20% urbano.
Violación de vedas a la cacería de patos migratorios.
Conservación:
La principal preocupación es la desecación de las lagunas de Almoloya del Río, nacimiento del río Lerma. En época de
secas el río Lerma sólo lleva aguas residuales, lo cual indica la necesidad de tratamiento intensivo de sus aguas.
Regiones prioritarias para la conservación

Otro aspecto considerado como relevante es la presencia de Regiones Terrestres Prioritarias para la conservación
dentro del Sistema Ambiental. Dichas regiones presentan características valiosas para la conservación, entre ellas
la presencia de especies endémicas, especies comerciales sujetas a regulación, zonas de alta diversidad,
ecosistemas con alta integridad ecológica funcional, áreas de anidación; asimismo, presenta características físicas
importantes como una topografía diversa y compleja, diversidad de ambientes y evidencias de paleoambientes.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 147 de 193
El área de estudio se encuentra ubicada dentro de la RTP 108 ―Ajusco-Chichinautzin‖.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 148 de 193
UBICACIÓN GEOGRÁFICA
Coordenadas extremas:
Latitud N: 18° 53' 32'’ a 19° 20' 02'’
Longitud W: 99° 51' 54'’ a 99° 25' 07'’
Entidades: DF, Edo. de México, Morelos.

Municipios: Alvaro Obregón, Cuajimalpa de Morelos, Cuernavaca, Huitzilac, Juchitepec, La Magdalena Contreras,
Lerma, Milpa Alta, Ocoyoacac, Ocuilán, Tepetlixpa, Tepoztlán, Tianguistenco, Tlalnepantla, Tlalpan, Tlayacapan,
Totolapan, Xalatlaco, Xochimilco, Yautepec.
SUPERFICIE
Superficie: 1,261 km2
Valor para la conservación: 3 (mayor a 1,000 km2)
CARACTERÍSTICAS GENERALES
Las características ambientales de esta región, al formar parte del SVT, la convierten en una región prioritaria.
Comprende un gradiente muy marcado de ecosistemas, derivados de la altimetría que favorece, asimismo, su gran
riqueza específica y presencia de endemismos. Es un corredor que asegura la continuidad de los procesos
ecológicos y evolutivos de la biota de la zona y es, además, una barrera para evitar el avance del proceso de
urbanización del DF y Cuernavaca. Comprende dos ANP: Cumbres del Ajusco, decretada en 1947 y el corredor
biológico Ajusco- Chichinautzin, decretado en 1988. El tipo de vegetación que se distribuye con una superficie
mayor es el bosque de pino.
ASPECTOS CLIMÁTICOS (Y PORCENTAJE DE SUPERFICIE)

Tipo(s) de clima:
Cb’(w2) Templado, semifrío, con verano fresco largo, temperatura media anual entre 71% 5°C y 12°C , temperatura
del mes más frío entre -3°C y 18°C, menos de cuatro meses con temperatura mayor a 10°C, subhúmedo,
precipitación anual entre 200 y 1,800 mm y precipitación en el mes más seco de 0 a 40 mm; lluvias de verano del 5
al 10.2% anual.
C(w2) Templado, temperatura media anual entre 12°C y 18°C, temperatura del 16% mes más frío entre -3°C y 18°C
y temperatura del mes más caliente bajo 22°C, subhúmedo, precipitación anual de 200 a 1,800 mm y precipitación
en el mes más seco de 0 a 40 mm; lluvias de verano del 5 al 10.2% anual.
C(w2)x’ Templado, temperatura media anual entre 12°C y 18°C, temperatura del mes 13% más frío entre -3°C y
18°C y temperatura del mes más caliente bajo 22°C, subhúmedo, precipitación anual de 200 a 1,800 mm y
precipitación en el mes más seco de 0 a 40 mm; lluvias de verano mayores al 10.2% anual.
ASPECTOS FISIOGRÁFICOS
Geoformas: Sierra, conos volcánicos, laderas, cañadas.
Unidades de suelo y porcentaje de superficie:
Andosol úmbrico ANu (Clasificación FAO-Unesco, 1989) El andosol es un suelo que 100% presenta una proporción
relativamente alta de hierro y aluminio en la fracción de tierra fina y una alta retención de fosfatos hasta una profundidad
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 149 de 193
de 35 cm, como mínimo. El subtipo úmbrico tiene una consistencia untuosa y una textura franco limosa o muy fina y no
se satura de agua en ninguna época del año; posee un horizonte A no muy duro cuando se seca, con grado de
saturación menor de 50% y con relativamente alto nivel de contenido de carbono orgánico y un horizonte B de
alteración, color claro y bajo contenido de materia orgánica.
ASPECTOS BIÓTICOS
Diversidad ecosistémica: Valor para la conservación: 3 (alto)
Cuenta con vegetación primaria establecida en zonas del derrame volcánico.
Los principales tipos de vegetación y uso del suelo representados en esta región, así como su porcentaje de superficie
son:
Bosque de pino Bosques predominantes de pino. A pesar de distribuirse en 44% zonas templadas, son
característicos de zonas frías.
Agricultura, pecuario y forestal Actividad que hace uso de los recursos forestales y ganaderos, 31% puede ser
permanente o de temporal.
Bosque de oyamel Bosques de pino oyamel. Suelen encontrarse en climas 13% templados o fríos y espaciados.
Selva baja caducifolia Comunidad vegetal de 4 a 15 m de altura en donde más del 75 % 6% de las especies
pierden las hojas durante la época de secas.
Otros 6%
Valor para la conservación:

Integridad ecológica funcional: 2 (bajo)
Cambio de uso de suelo por urbanización.
Función como corredor biológico: 3(alto)

Mantiene procesos ecológicos de transición entre dos regiones biogeográficas.
Fenómenos naturales extraordinarios: 2 (importante)

Su riqueza biológica y el paisaje producto de volcanes de altura y bosques. Es una zona compleja en sí misma, ya que
presenta una mezcla de diferentes estados sucesionales de bosques y matorrales, cubriendo zonas de suelos más
antiguos, aunado a una topografía muy accidentada.
Presencia de endemismos: 3 (alto)

Para vertebrados es alto, para plantas vasculares es medio y para hongos es alto.
Riqueza específica: 2 (medio)

Algunas especies características de la región son teporingo (Romerolagus diazi), gorrión zacatero (Xenospiza baileyi),
colibrí (Amazilia beryllina), vencejo (Streptoprocne semicollaris), halcón cernícalo (Falco sparverius), conejo silvestre
(Sylvilagus sp.), lince (Lynx rufus), zorrillo (Mephitis macroura), ardilla (Sciurus aureogaster), venado cola blanca
(Odocoileus virginianus), ajolote (Rhyacosiredon zempoalensis), ratón de los volcanes (Neotomodon alstoni) y codorniz
arlequín (Cyrtonyx montezumae).
Función como centro de origen y diversificación natural: 3 (muy importante)

Sobre todo destaca para vertebrados.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 150 de 193
ASPECTOS ANTROPOGÉNICOS
Problemática ambiental:
Los principales problemas incluyen la degradación de los hábitats naturales por causa de la urbanización,
fragmentación por la construcción de autopistas, agricultura intensiva, pastoreo, quema, deforestación y actividades
turísticas.

Función como centro de domesticación o 2 (importante) mantenimiento de especies útiles:
Sobre todo para los vertebrados.
Pérdida de superficie original: 2 (medio)

Ésta se debe a la urbanización creciente y al avance de la agricultura, la desforestación y las actividades turísticas.
Nivel de fragmentación de la región: 3 (alto)

Principalmente debido a los efectos urbanos.
Cambios en la densidad poblacional: 3 (alto)

Crecimiento del DF y de la ciudad de Cuernavaca.
Presión sobre especies clave: 3 (alto)

Debido a la cacería de vertebrados, extracción de plantas útiles y a plagas forestales.
Concentración de especies en riesgo: 3 (alto)

Es alta para todos los grupos de flora y fauna.
Prácticas de manejo inadecuado: 3 (alto)

Debidos a la urbanización.
CONSERVACIÓN
Proporción del área bajo algún tipo de manejo adecuado: 3 (alto)
Sólo las aplican las comunidades de campesinos de Milpa Alta y de Zoquiapan.
Importancia de los servicios ambientales: 3 (alto)
Sobre todo al considerar los aportes de los acuíferos al DF y Cuernavaca.
En las RTP’s ocurren problemáticas ambientales que afectan el desarrollo de los procesos ecológicos, entre ellos la
sobreexplotación de recursos, la cacería furtiva de especies cinegéticas, la actividad turística no regulada y la
contaminación de cuerpos de agua asociadas a actividades productivas (ganadería).
Las presiones hasta ahora ejercidas por las actividades arriba descritas pueden iniciar procesos de degradación en
las RTP’s. Entre los impactos que pueden ocasionar en los ecosistemas están: la disminución de las poblaciones
naturales de especies de valor comercial y endémicas, especialmente de especies vegetales y grandes predadores.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 151 de 193
Las tendencias de crecimiento urbano, construcción de infraestructura carretera y la apertura de campos agrícolas
son elementos que fracturan el paisaje y disminuyen el hábitat natural de las especies.
Áreas de Importancia para la Conservación de las Aves
El programa de las AICAS inició con el propósito de crear una red regional de áreas importantes para la
conservación de las aves.
Para identificar las AICAS en el territorio mexicano, se invitó a especialistas e interesados en la conservación de las
aves a un primer taller que se llevó a cabo en Huatulco, Oaxaca del 5 al 9 de junio de 1996 en donde se reunieron
alrededor de 40 especialistas, representantes de universidades y organizaciones no gubernamentales de diferentes
regiones en México para proponer de manera regional Áreas de Importancia para la Conservación de las Aves en
México (AICA). En este Taller se identificaron 170 áreas, mismas que se difundieron, invitando a más personas a
participar para conformar 193 áreas nominadas durante 1996-1997.
Estas áreas fueron revisadas por la coordinación del programa AICAS y se constituyó una base de datos. La
estructura y forma de la base de datos fueron adecuándose a las necesidades del programa. La información gráfica
recabada en el taller que incluía los mapas dibujados por los expertos de todas las áreas que fueron nominadas, se
digitalizó y sistematizó en CONABIO incorporándose en su sistema de información geográfica.
Incluye un listado con un total 230 áreas, que incluyen más de 26,000 registros de 1,038 especies de aves (96.3%
del total de especies para México según el American Ornithologist’s Union). Adicionalmente, se incluye en al menos
un área, al 90.2% de las especies listadas como amenazadas por la ley Mexicana (306 de 339 especies) y al 100 %
de las especies incluidas en el libro de Collar et al. (1994, Birds to Watch 2). De las 95 especies endémicas de
México (Arizmendi y Ornelas en prep.) todas están registradas en al menos un área.
Toda la información antes detallada forma parte del primer directorio de áreas de importancia para la conservación
de las aves en México que representa la culminación de la primera fase de trabajo del proyecto en México.
En Mayo de 1997, durante una reunión del Comité Consultivo, la Coordinación y técnicos de la CONABIO, se
revisaron, con el apoyo de mapas de vegetación, topografía e hidrografía, las 193 áreas propuestas, revisando los
polígonos, coordenadas y límites.
Durante 1998, el programa entró a una segunda fase en la cual se regionalizó, con el apoyo financiero del Fondo
Mexicano para la Conservación de la Naturaleza A. C., (FMCN) formándose 4 coordinaciones regionales (Noreste,
Noroeste, Sur y Centro) ver Plano de AICAS REGIONAL. En cada región se organizaron dos talleres para revisar
las AICAS, anexándose y eliminándose aquellas áreas que de acuerdo a la experiencia de los grupos de expertos
así lo ameritaron, concluyendo con un gran total de 230 AICAS, las cuales quedaron clasificadas dentro de alguna
de las 20 categorías definidas con base en criterios de la importancia de las áreas en la conservación de las aves;
dichos criterios resultaron de discusiones trilaterales y se adaptaron a partir de los utilizados por BirdLife
Internacional, siendo los siguientes:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 152 de 193
Criterios utilizados en la designación de las AICAS.

Categoría 1
Sitio en donde se presentan números significativos de especies que se han catalogado como amenazadas, en
peligro de extinción, vulnerables o declinando numéricamente.
G-1 El sitio contiene una población de una especie considerada como globalmente amenazada, en peligro o
vulnerable (según el libro rojo de BIRDLIFE).
NA-1 El sitio contiene una población de una especie considerada como amenazada, en peligro o vulnerable
para Norteamérica (al menos una especie en alguna categoría de amenaza compartida por al menos dos
países).
MEX-1 El sitio contiene al menos una población de una especie considerada en las listas oficiales del país
como amenazada, en peligro o vulnerable (NOM-ECOL, CIPAMEX).
S-1 El sitio contiene al menos una población de una especie considerada en las listas oficiales del estado
como amenazada, en peligro o vulnerable.
Categoría 2
El sitio mantiene poblaciones locales con rangos de distribución restringido.
G-2 El sitio mantiene poblaciones significativas de un grupo de especies de distribución restringida (menor a
50 000 km2) (EBA).
NA-2 Esta categoría incluye sitios importantes para especies con rangos globales restringidos aunque
mayores a 50 000 km2, pero que presentan poblaciones grandes dentro de Norteamérica y que no están
restringidas a un bioma en particular.
Categoría 3
El sitio mantiene conjuntos de especies restringidos a un bioma o hábitat único o amenazado.
G-3 El sitio presenta poblaciones significativas de un grupo de especies que se sabe están restringidas a un
bioma.
Sólo se aplica a sitios globales, porque aún cuando el bioma estuviese restringido a un país o región, éste
sería único y el área se consideraría como de importancia global.
Categoría 4
Sitios que se caracterizan por presentar congregaciones grandes de individuos.
Esta categoría se aplica a especies que se caracterizan por ser vulnerables, por presentarse en números grandes
en sitios clave durante la reproducción o la migración.
G-4
a) El sitio contiene más del 1% de la población mundial de una especie acuática gregaria (Criterio
RAMSAR).
b) El sitio contiene más del 1% de la población mundial de una especie no acuática gregaria.
c) El sitio contiene más de 20 000 aves acuáticas o 10 000 pares de aves marinas de una o más especies,
500 000 aves playeras (ó 30% de su población). Esta categoría debe usarse sólo cuando el número global
no se conozca.
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 153 de 193
d) El sitio parece mantener estándares apropiados para especies migratorias en sitios cuello de botella.
NA-4
a) Sitio que contiene más del 1% de la "población" continental de una especie de ave acuática gregaria
(Criterio RAMSAR).
b) Sitio que contiene más del 1% de la "población" continental de una especie de ave no acuática gregaria.
c) Sitio que contiene más de 15 000 aves acuáticas ó 7 500 pares de aves marinas de una o más especies,
100 000 aves playeras. Esta categoría debe usarse sólo cuando el número global no se conozca.
d) Sitio que presenta números que parecen exceder los estándares para especies migratorias en sitios
cuello de botella.
MEX-4
a) Sitio que contiene más del 1% de la "población" nacional de una especie de ave acuática gregaria
(Criterio RAMSAR).
b) Sitio que contiene más del 1% de la "población" nacional de una especie de ave no acuática gregaria.
c) Sitio que contiene más de 10 000 aves acuáticas ó 5 000 pares de aves marinas de una o más especies,
más de 20 000 aves playeras. Esta categoría debe usarse sólo cuando el número global no se conozca.
d) Sitio que presenta números que parecen exceder los estándares para especies migratorias en sitios
cuello de botella.
Categoría 5
Sitios importantes para la investigación ornitológica.
Áreas en donde la realización de trabajo de investigación en Ornitología sea de relevancia para la conservación de
las aves a nivel global.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 154 de 193

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 155 de 193
Según la Sociedad para el Estudio y Conservación de las Aves en México (CIPAMEX A.C.) (Garza de León, A.;
Morán, I.; Valdés, F.: y Tinajero, R. 2007. COAHUILA, Avifaunas Estatales de México. CIPAMEX, Pp. 98-136), el
municipio de Ocoyoacac se encuentra localizado en las colindancias del AICA Sur del Valle de México con clave C-
19. Debido a la cercanía del AICA mencionada con la zona de estudio es posible que las aves reportadas para esta
región también se presenten en el área de estudio. Presenta las siguientes características:
TENENCIA DE LA TIERRA
EJIDAL
PRIVADA
USO DE LA TIERRA Y COBERTURA

FORESTAL
TURISMO
AREAS URBANAS
AGRICULTURA
GANADERIA
AMENAZAS
AGRICULTURA
GANADERÍA
DESARROLLO URBANO
INTRODUCCIÓN DE ESPECIES EXÓTICAS

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 156 de 193
5 DEFORESTACIÓN
6 TURISMO
DESCRIPCIÓN:
El sur del Valle de México ha sido estudiado por Velázquez (1993) en términos de las comunidades vegetales y su
asociación con las principales unidades geomorfológicas, generando un mapa paisajistico-vegetacional en donde
predominan los bosques de pino con pastizal de altura, bosques mixtos de pino-encino, bosques de oyamel,
zacatonales de alta montaña y praderas que se encuentran asociadas a geoformas como cráteres, planicies, laderas,
pedregales, pies de monte y cañadas.
JUSTIFICACIÓN:
El área representa un sistema ecológico altamente diverso y de gran importancia para el funcionamiento de la ciudad de
México.
Recientemente ha sido nominado como área prioritaria para la conservación a nivel nacional (SEMARNAP, 1996).
Resguarda una gran riqueza de especies de flora y fauna, muchas de ellas endémicas y bajo alguna categoría de
vulnerabilidad y/o protección. Se estima para la zona la existencia de aproximadamente 200 especies de aves (20
endémicas y 20 en algún estatus de riesgo).
VEGETACIÓN:
Las comunidades mejor representadas son los Bosques de Coníferas, de Quercus y Pastizal.
CATEGORÍAS A LAS QUE APLICA

G-1 Xenospiza baileyi
MEX-1 Cyrtonyx montezumae merriami, Ridwayia pinicola, Picoides stricklandi aztecus, Dendroica magnolia, Bubo
virginianus, Xenospiza baileyi, Accipiter cooperii, A.striatus, Asio flammeus. A. stygius, Atthis heloisa, Buteo jamaicensis,
Catherpes mexicanus, Dendroica virens, Glaucidium brasilianum, G. gnoma, Icterus wagleri, Melanotis caerulescens,
Myiborus mineatus, M. pictus, Utus asio, Toxostoma ocellatum y Xenospiza baileyi.
NA-2 Dendrortyx macroura, Streptoprocne semicollaris, Picoides stricklandi, Campylorhynchus megalopterus, Catharus
occidentalis, Ridwayia pinicola, Ergaticus ruber, Geothlypis nelsoni, Oriturus superciliosus, Atlapetes virenticeps . A.
pileatus, Toxostoma ocellatum y Xenospiza baileyi.
Especies en riesgo
El municipio de Ocoyoacac se encuentra ubicado en la región hidrológica prioritaria 65 ―Cabecera del Río Lerma‖ en la
cual las especies de Algansea spp, Ambystoma lermaensis y Daphnia pulex; así como las aves Geothlypis speciosa,
Ixobrychus exilis y Rallus elegans tenuirostris se encuentran amenazadas por contaminación del agua y pérdida de
hábitat.
Además el municipio se encuentra localizado en las colindancias del AICA Sur del Valle de México con clave C-19 y
las especies que fueron clasificadas en diversas categorías para utilizarse como criterios en la designación del AICA
son las siguientes:
G-1 Xenospiza Bailey
MEX-1 Cyrtonyx montezumae merriami, Ridwayia pinicola, Picoides stricklandi aztecus, Dendroica magnolia, Bubo
virginianus, Xenospiza baileyi, Accipiter cooperii, A.striatus, Asio flammeus. A. stygius, Atthis heloisa, Buteo jamaicensis,
Catherpes mexicanus, Dendroica virens, Glaucidium brasilianum, G. gnoma, Icterus wagleri, Melanotis caerulescens,
Myiborus mineatus, M. pictus, Utus asio, Toxostoma ocellatum y Xenospiza baileyi.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 157 de 193
NA-2 Dendrortyx macroura, Streptoprocne semicollaris, Picoides stricklandi, Campylorhynchus megalopterus, Catharus
occidentalis, Ridwayia pinicola, Ergaticus ruber, Geothlypis nelsoni, Oriturus superciliosus, Atlapetes virenticeps . A.
pileatus, Toxostoma ocellatum y Xenospiza baileyi.
De los mamíferos que se reportan para la zona, el tejón (Taxidea taxus) se encuentra enlistado en la NOM-059-
SEMARNAT-2001 como especie amenazada; en cuanto a flora ninguna de las especies se encuentra en la norma
anteriormente mencionada, sin embargo durante los recorridos de campo se observo un espécimen del genero
Agave, del cual varias especies se encuentran en la norma con algún estatus de protección.
Diagnóstico del Sistema Ambiental y del área de estudio

Como resultado de la integración y análisis de los indicadores ambientales, se obtuvo una regionalización del Sistema
Ambiental y del área de estudio, reflejado en primer lugar en la evaluación de unidades ambientales (UGA´s), la cual
permitió identificar las áreas que han experimentado modificaciones por la suma de sus características.
Con base en lo anterior, se asignaron grados de intensidad en función del tipo de modificaciones. Como ya se
mencionó, los gradientes resultantes de la evaluación mostraron que el área de estudio presenta un grado de
modificación medio y alto, con el siguiente paisaje:
Paisajes antrópicos que han sufrido la sustitución total de los componentes biogénicos, donde los ecosistemas
naturales y secundarios han sido sustituidos por sistemas antrópicos y su dinámica funcional depende de la
intervención humana. Se trata de cambios no automitigables donde se requieren medidas de restauración para
revertir el deterioro.
Resumiendo, los grados de modificación observados indican que la calidad ambiental, así como la integridad ecológica
funcional en el Sistema Ambiental y el área de estudio son bajos, tanto en el área donde se ubicará el trayecto del ducto
como en el área donde se instalará el City Gate.
Identificación y análisis de los procesos de cambio en el Sistema Ambiental y el área de estudio
Sistema Ambiental y Área de estudio

Para determinar cuáles son las principales causas y/o fuentes de cambio en el área de estudio, se llevó a cabo un
análisis de las políticas económicas establecidas en el Plan Municipal de Desarrollo Urbano de Ocoyoacac.
Las Políticas de ordenamiento del Plan de Desarrollo Municipal para el municipio de Ocoyoacac se aplican para zonas
urbanas, urbanizables y no urbanizables, considerando para ello criterios de índole urbano, ambiental y de riesgos.
Varias de las prioridades que establece el Plan Municipal de Desarrollo Urbano de Ocoyoacac, son encaminadas a
la planeación y desarrollo de la infraestructura vial y al tránsito eficiente.
El Plan Municipal de Desarrollo de Ocoyoacac, tiene como prioridad los siguientes puntos:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 158 de 193
Mejoramiento de los servicios públicos urbanos y regionales para integrar las redes y sistemas de
infraestructura y equipamiento.
En este sentido el establecimiento del proyecto, contribuye directamente con la construcción de infraestructura básica
urbana y el mejoramiento del equipamiento urbano de la ciudad. Asimismo, contribuye a mejorar las condiciones de
competitividad económica local, ya que aporta nuevas ofertas de combustible para uso industrial en la región, tomando
las precauciones necesarias para evitar afectaciones a la zona por el desarrollo de sus actividades.
Por otra parte, es importante señalar que, en base al Plan Municipal de Desarrollo Urbano, del Municipio de Ocoyoacac
se determinó que el área del proyecto se encuentra dentro de las áreas señaladas como urbanas y urbanizables,
específicamente de uso de suelo industrial de alto riesgo.
Las actividades a realizarse dentro del proyecto, están descritas en la siguiente tabla:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 159 de 193
Tipo de Actividad
Ambiente Exploración Extracción, Transmisión, Uso y
producción, (transporte o eliminación
procesamiento distribución)
Atmósfera Emisiones de gas y Emisiones de H2S, Emisiones de
H2S durante un SO2 e hidrocarburos CO2 , NO2
estallido accidental de las plantas de gas
Hidrosfera Estallidos Estallidos y
perforación
Eliminación de
productos químicos
Litosfera Construcción de la
tubería
Daños al suelo
Impactos humanos Accidentes con GN Perturbación del
Emisiones de H2S estilo de vida
durante la
construcción
FUENTE: Ingeniería Ambiental J. Glynn H. Gary W. Heinke pag. 72

Prentice Hall Pearson
La tabla muestra los impactos ambientales del gas natural. Es claro que estos efectos son considerablemente menos
graves que los del petróleo. En general, el impacto de los escapes de gas natural en el ambiente es de poca
importancia, siempre y cuando no estén acompañados de incendios o explosiones. El metano tiende a disiparse con
rapidez en la atmósfera y tiene pocos efectos adversos en el ambiente.
Para el caso del proyecto del gasoducto en Ocoyoacac, la única actividad se circunscribe a la transmisión, generando
impactos sólo en el proceso de construcción.
Indiscutiblemente, el gas natural será parte importante del desarrollo en entidades municipio. Una estimación de los
impactos ambientales, llevará seguramente a identificación de elementos indicadores de beneficio a la sociedad y el
ambiente, por la cualidad intrínseca del gas natural como energético y soporte de actividades de crecimiento en el área
industrial, comercial y residencial. La utilización de éste influirá en la reducción de generación de emisiones generadas
por otras fuentes alternativas.
Se puede concluir que la influencia en el medio ambiente en el área de influencia de la distribución de gas natural en la
entidad, tiene un mayor impacto en el factor ambiental socio económico, y que éste será benéfico. Lo anterior se cumple
en la medida en que la empresa distribuidora cumpla con la normatividad y estándares que aseguren una operación, un
mantenimiento y seguridad que evite la ocurrencia de incidentes que lleven a incendios o explosiones.
No se realizó la sobreposición de planos para la delimitación del área de estudio y la caracterización y análisis del
sistema ambiental, por tratarse de un área de posible afectación reducida, para las escalas de los planos disponibles
para este fin.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 160 de 193
Síntesis del lnventario
El Sistema Ambiental y el área de estudio terrestre del proyecto, se encuentra sujeto a diferentes factores de deterioro
ambiental derivados de las actividades humanas. De manera general el estado de conservación que mantienen y la
integridad funcional de los mimos son bajos. Los factores de deterioro ambiental que ejercen presión dentro del
Sistema Ambiental son altos debido fundamentalmente al desarrollo de actividades humanas como industria,
urbanización y agricultura.
Sin embargo, las actividades a realizar en el proyecto se restringirán a un área ya impactada, ya que se trata de
actividades sobre derechos de vía en vialidades principales y primarias que no afectarán la vegetación del área, debido
a que la misma es escasa, según el trazo del gasoducto, tratándose de vegetación baja como lo son los pastizal y
matorrales existentes a los costados de la carretera, en los derechos de vía; asimismo, la instalación de infraestructura
será temporal y no será necesaria la apertura de brechas o caminos para la transportación del material debido a que
estos ya existen.
Debido a que el área del proyecto es mayormente urbana e industrial no se observaron especies de fauna con alguna
categoría de protección señalados en la NOM-059-SEMARNAT -2001, mientras que, para el caso de vegetación, en el
área solamente se observó un espécimen del genero Agave del cual algunas de sus especies están listadas en la NOM-
059-SEMARNAT-2001.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 161 de 193
5. IDENTIFICACIÓN, DESCRIPCIÓN Y EVALUACIÓN DE ACCIONES QUE PUEDEN CAUSAR

IMPACTOS.
El impacto ambiental es definido por la LGEEPA como: la modificación del ambiente ocasionada por la acción del
hombre o de la naturaleza. Además señala que el desequilibrio ecológico es la alteración de las relaciones de
interdependencia entre los elementos naturales que conforman el ambiente, que afecta negativamente la existencia,
transformación y desarrollo del hombre y demás seres vivos. En este mismo artículo la ley define a la manifestación de
impacto ambiental (MIA) como el documento mediante el cual se da a conocer, con base en estudios, el impacto
ambiental, significativo y potencial que generaría una obra o actividad, así como la forma de evitarlo o atenuarlo en caso
de que sea negativo.
El concepto de evaluación del impacto ambiental es definido por la misma ley en su Artículo 28, como el procedimiento a
través del cual la secretaría (SEMARNAT), establece las condiciones a que se sujetará la realización de obras y
actividades que puedan causar desequilibrio ecológico o rebasar los límites y condiciones, establecidos en las
disposiciones aplicables para proteger el ambiente y preservar y restaurar los ecosistemas, a fin de evitar o reducir al
mínimo sus efectos negativos sobre el ambiente.
El desarrollo de esta parte del estudio, se soportará siguiendo la metodología de V. Conesa Fernández presentada en
su Guía Metodológica para la Evaluación del Impacto Ambiental, de Vítora Ediciones, Ingeniería Ambiental Mundi
Prensa 1995, bibliografía recomendada por la guía para la presentación de la manifestación de impacto ambiental en
sus distintas modalidades.
En esta fase se establece una relación entre las acciones que se desarrollarán en el proyecto y los efectos que éstas
producirán en el medio. Esto permitirá una percepción inicial de los efectos que pueden resultar más sintomáticos
debido a la importancia que tengan en el entorno.
La metodología del autor mencionado tiene el objetivo de conocer la alteración que puede conllevar el medio ambiente
una actuación determinada del proyecto. Por lo que deberá el estudio predecir y evaluar las consecuencias que la
ejecución de dichas actividades pueda ocasionar en el contexto en el que se localiza.
Asimismo, la identificación y evaluación de los posibles impactos servirán para indicar las posibles medidas correctoras
o minimizadoras de sus efectos. Resumiendo, el estudio identificará las posibles alteraciones ambientales ocasionadas
por el proyecto, así como la valoración de las mismas, determinándose los límites de los valores de las variables que
entran en juego, bien de forma cualitativa o bien de forma cuantitativa.
Un objetivo adicional de este capítulo es evitar posibles errores y deterioros ambientales que resulten costosos de
corregir posteriormente si no son tomadas las medidas preventivas que eviten esta situación.
A continuación se describe un resumen de la metodología de V. Conesa Fernández:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 162 de 193
El estudio parte de un análisis general del proyecto y su entorno (que se basará en la información proporcionada en los
capítulos II y IV de la presente manifestación), que permita contar con la definición del entorno del proyecto y la
descripción general de este.
Identificación de las acciones que pueden causar impactos.
La metodología aplicada pide establecer las acciones susceptibles de producir impactos, mediante dos relaciones
definitivas, una para cada período de interés considerado, es decir, acciones susceptibles de producir impactos durante
la fase de construcción o instalación y acciones que pueden ser una causa de impactos durante la fase de
funcionamiento o explotación, o sea, con el proyecto ejecutado. Una tercera relación podría ser la fase de abandono o
derribo, la cual no está contemplada en el alcance de este estudio.
Para la identificación de acciones, se deben diferenciar los elementos del proyecto de manera estructurada, atendiendo
los siguientes aspectos:
Acciones que modifican el uso del suelo

Acciones que implican la emisión de contaminantes
Acciones derivadas del almacenamiento de residuos
Acciones que implican sobreexplotación de recursos
Acciones que implican subexplotación de recursos
Acciones que actúan sobre el medio biótico
Acciones que dan lugar al deterioro del paisaje
Acciones que repercuten sobre las infraestructuras
Acciones que modifican el entorno social, económico y cultural
Acciones derivadas del incumplimiento de la normativa medioambiental vigente
Estas acciones y sus efectos deberán de quedar determinados al menos en intensidad, extensión, persistencia,
reversibilidad y momento en que intervienen en el proceso.
Identificación de los factores ambientales susceptibles de recibir impactos.
El entorno está constituido por elementos y procesos interrelacionados, los cuales pertenecen a dos sistemas: Medio
físico y medio social, económico y cultural. A cada uno de estos subsistemas pertenecen una serie de componentes
ambientales que, a su vez pueden descomponerse en un determinado número de factores o parámetros, susceptibles
de recibir impactos.
La identificación de estos factores ambientales que estén propensos a cambios deberá de comprender todas las fases
del proyecto, cuidando aplicar los siguientes criterios:
Ser representativos
Ser relevantes
Ser excluyentes (sin solapamientos ni redundancias)
De fácil identificación

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 163 de 193
De fácil cuantificación
Los principales componentes ambientales que integran los sistemas antes mencionados son:
Medio Físico: Integrado por los subsistemas Medio Inerte, Medio Biótico y Medio Perceptual
El Medio Inerte integrado por los componentes: Aire, Tierra y suelo y Agua
El Medio Biótico integrado por los componentes: Flora y Fauna
El medio Perceptual integrado por: Unidades de paisaje
Medio Socio económico y cultural: Integrado por los subsistemas Medio socio cultural y Medio económico
El Medio socio cultural integrado por los componentes:
Usos del territorio, Cultural, Infraestructuras, Humanos y estéticos
El Medio económico integrado por los componentes:
Economía y Población
Una vez identificados los factores del medio susceptibles de ser impactados, es conveniente conocer su estado de
conservación actual, antes de acometer el proyecto, o sea la calidad ambiental del entorno que puede verse alterado. La
información de los capítulos anteriores servirá para ubicar la valoración de de los factores ambientales.
Los efectos de valoración de un factor ambiental deberán tener en cuenta la importancia y la magnitud del mismo, con la
finalidad de tener una idea del grado de la calidad ambiental que presenta, tanto cualitativa como cuantitativamente.
La importancia de un factor ambiental se podrá definir por su grado de incidencia, que se reflejará en un valor de
intensidad, y en una caracterización que podrá establecerse a través de su: Extensión, Plazo de manifestación,
Persistencia, Reversibilidad, Sinergia, Acumulación, Efecto, Periodicidad y Recuperabilidad. Y la magnitud de los
factores ambientales se podrá definir por su Cantidad y su Calidad.
Matriz de importancia
Una vez identificadas las acciones y los factores del medio que está sujeto a posibles impactos por el desarrollo del
proyecto, la matriz de importancia permitirá una valoración de dichos impactos.
Dicha valoración se efectúa a partir de una matriz de impactos, en dicha matriz se cruza cada elemento o medio físico
considerado susceptible de afectación en el proyecto, contra las acciones de las actividades que demanda las fases de
dicho proyecto, tales como construcción, operación, etc. Al ir determinando la importancia de estos impactos, de cada
factor ambiental impactado, se irá construyendo la matriz de importancia en base al algoritmo que se describe líneas
adelante.
Resumiendo, la matriz de importancia identifica el impacto ambiental, generado por una acción simple de una actividad
sobre un factor ambiental considerado.
Los atributos a través de los cuales se llega a establecer la importancia del impacto, responden a lo establecido en el
Real Decreto Legislativo 1.302/1986 del 26 de junio, en la legislación de España. Los elementos tipo de la matriz de
valoración o de importancia son:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 164 de 193
Signo
El signo del impacto hace alusión al carácter beneficioso (+) o perjudicial (-) de las acciones
Intensidad (I)
Es el grado de incidencia de la acción sobre el factor ambiental
Extensión (EX)
Es el área de influencia del impacto en relación con el entorno del proyecto
Momento (MO)
Es el plazo de manifestación del impacto en alusión al tiempo que transcurre entre la aparición de la
acción y el comienzo del efecto sobre el factor considerado
Persistencia (PE)
Es el tiempo que permanecerá el efecto desde su aparición hasta que dicho factor afectado retorne a las
condiciones iniciales del proyecto
Reversibilidad (RV)
Es la posibilidad de reconstrucción del factor afectado por el proyecto, es decir, el retorno a las
condiciones iniciales previas a la acción, por medios naturales
Recuperabilidad (MC)
Es la posibilidad de reconstrucción, total o parcial, del factor afectado como consecuencia del proyecto a
las condiciones iniciales
Sinergía (SI)
Es el reforzamiento de dos o más efectos simples que actúan simultáneamente
Acumulación (AC)
Es el incremento progresivo de la manifestación del impacto, cuando persiste de forma continuada o
reiterada la acción que lo genera
Efecto (EF)
Es la relación causa-efecto, o sea la forma de manifestación del efecto sobre un factor ambiental, como
consecuencia de una acción
Periodicidad (PR)
Se refiere a la regularidad de manifestación de manifestación del efecto, bien sea de manera cíclica o
recurrente, de forma impredecible en el tiempo (efecto irregular) o constante en el tiempo (efecto
continuo)
Importancia del impacto ( Ī )
La importancia del impacto se representa por un número que se deduce por el algoritmo propuesto en
esta metodología, en función del valor asignado a cada impacto:
Ī = ± [ 3I + 2EX + MO+ PE+ RV+ SI + AC+ EF + PR + MC]
Los valores asignados a cada impacto se muestran en la siguiente tabla:
NATURALEZA INTENSIDAD (I)

(Grado de destrucción)
- Baja 1
- Impacto beneficioso + -Media 2

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 165 de 193
- Impacto perjudicial - -Alta 4

-Muy alta 8
-Total 12
EXTENSIÓN (EX) MOMENTO (MO)
(Área de influencia) (Plazo de manifestación)
-Puntual 1 -Largo plazo 1
-Parcial 2 -Medio plazo 2
-Extenso 4 -Inmediato 4
-Total 8 -Crítico ( +4 )
-Crítica ( +4 )
PERSISTENCIA (PE) REVERSIBILIDAD (RV)
(Permanencia del efecto)
-Fugaz 1 -Corto plazo 1
-Temporal 2 -Medio plazo 2
-Permanente 4 -Irreversible 4
SINERGIA (SI) ACUMULACIÓN (AC)
(Regularidad de la manifestación) (Incremento progresivo)
-Sin sinergismo (simple) 1 -Simple 1
-Sinérgico 2 -Acumulativo 2
-Muy sinérgico 4
EFECTO (EF) PERIODICIDAD (PR)
(Relación causa-efecto) (Regularidad de la manifestación)
-Indirecto secundario) 1 -Irregular o aperiódico 1
-Directo 4 -Periódico 2
-Continuo 4
RECUPERABILIDAD (MC) IMPORTANCIA ( Ī )
(Reconstrucción por medios humanos)
-Recuperable de manera inmediata 1 Ī = ± [ 3I + 2EX + MO+ PE+ RV+ SI + AC+ EF + PR +
-Recuperable a mediano plazo 2 MC]
-Mitigable 4
-Irrecuperable 8
La importancia del impacto toma valores entre los límites de 13 y 100, los valores de importancia inferiores a 25 son
irrelevantes o sea de acuerdo con el Reglamento, son compatibles. Los impactos moderados presentan una importancia
entre 25 y 50. Los severos cuando la importancia se encuentre entre 50 y 75 y críticos cuando el valor sea superior a 75.
Una vez establecida la metodología para llevar a cabo la valoración de los impactos en cada elemento tipo, se realizará
la valoración cualitativa de cada una de las acciones que han sido la causa del impacto y a su vez de los factores
ambientales que han sido objeto del impacto. La suma algebraica de la importancia del impacto de cada elemento por
columnas, identificará las acciones más agresivas. Asimismo, la suma de la importancia de cada elemento tipo por filas,
indicará los factores ambientales que sufren en mayor o menor medida las consecuencias de la realización del
proyecto. Estos totales por columnas o por fallas no representan de ninguna forma una correspondencia con la
valoración de las acciones de la actividad o los factores del medio ambiente, éstos deberán de ser tratados de forma
independiente para definir las acciones preventivas o de mitigación para reducir su afectación.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 166 de 193
Tanto los factores más afectados por el proyecto como las acciones más agresivas serán objeto de una especial
atención. Lo anterior permite finalizar la evaluación cualitativa del impacto ambiental generado por un proyecto sobre el
medio.
La valoración cuantitativa del impacto ambiental se podrá realizar bajo esta metodología añadiendo a la matriz de
impactos casillas de cruce y columnas, que corresponderán a evaluaciones de predicción, valoración y corrección de
impactos. Las mismas consideraciones tomadas en la matriz de impactos referida líneas atrás, son adoptadas en la
valoración cuantitativa de dichos impactos y dicha valoración aplicará a aquellos proyectos que contienen impactos que
resultarán evaluados como moderados, severos y críticos, ya que éstos requieren de datos específicos que den
magnitud a la predicción de los efectos y se consideren acciones de corrección de los mismos.
Aplicación de la metodología descrita al proyecto Distribuidora de Gas Natural México S.A. de C.V.
Las acciones que se derivan del proyecto tales como la fase de construcción de la red de transmisión y la posterior
operación y mantenimiento de la misma, generarán una serie posibles afectaciones al sistema ambiental. Del Capítulo II
de esta manifestación se considera las actividades que se deben de ejecutar durante la fase de construcción del
proyecto, las labores correspondientes a la operación de la red de transporte se concretan al control de flujos y
presiones en función del diseño de los componentes y a tareas de mantenimiento de sus equipos.
Del análisis efectuado para identificar posibles impactos durante esta fase del proyecto (operación y mantenimiento), no
se encontraron acciones que pudieran afectar los factores del medio ambiente, dado que Distribuidora de Gas Natural
México en el alcance de esta fase de su red de transporte no utilizará mercaptanos para la odorización de dicho gas, ya
que adquirirá el gas olorizado por Distribuidora de Gas Natural México, S.A. de C.V. y la longitud del gasoducto será de
4.000 km, por lo que es gas permanecerá olorizado durante todo el trayecto.
Los impactos ambientales del gas natural dados por J. Glynn Henry y Gary W. Heinke, para las distintas actividades
relacionadas con sus fases, desde la exploración hasta su uso o consumo, son descritos en la siguiente tabla:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 167 de 193
Tipo de Actividad
Ambiente Exploración Extracción, producción, Transmisión, Uso y

procesamiento (transporte o eliminación
distribución)
Atmósfera Emisiones de gas y Emisiones de H2S, SO2 e Emisiones de
H2S durante un hidrocarburos de las CO2 , NO2
estallido accidental plantas de gas
Hidrosfera Estallidos Estallidos y perforación
Eliminación de productos
químicos
Litosfera Construcción de la
tubería
Daños al suelo
Impactos Accidentes con GN Perturbación del estilo
humanos Emisiones de H2S de vida durante la
construcción
FUENTE: Ingeniería Ambiental J. Glynn H. Gary W. Heinke pag. 72 Prentice Hall Pearson
La tabla muestra los impactos ambientales del gas natural. Es claro que estos efectos son considerablemente
menos graves que los de otros derivados del petróleo. En general, el impacto de los escapes de gas natural en el
ambiente es de poca importancia, siempre y cuando no estén acompañados de incendios o explosiones. El metano
tiende a disiparse con rapidez en la atmósfera y tiene pocos efectos adversos en el ambiente.
Para el caso del proyecto del gasoducto en Ocoyoacac, la única actividad se circunscribe a la transmisión,
generando impactos básicamente en el proceso de construcción, el uso del energético se circunscribe a los
consumidores finales, que serán clientes de la red de transporte.
A continuación se muestra la matriz de impactos derivada de este análisis:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 168 de 193
Matriz de impactos
Factores del medio

Ambiente Acciones de la actividad
Medio Físico Limp. Excava Alin.de Sold. Dep. Prueba Limp. Op y

Y ción Tubería Zanja Herm. Arranq. mtto
niv.
M. Inerte Aire ▲ ▲ ▲
Suelo ▲ ▲
Agua ▲ ▲
M. Biótico Flora ▲
Fauna
M. Paisaje ▲ ▲
Perceptual
Medio Soc. Uso suelo
Econ.
M. Soc. Cultural
Cultural Infraestructura
M. Econ. Economía
Población ▲ ▲ ▲ ▲ ▲
▲ Posibilidad de afectación a un factor del medio por una acción de la actividad.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 169 de 193
5.1 DESCRIPCIÓN DE LA MATRIZ.
5.1.1 Aire
Los posibles impactos al aire en la fase de construcción del proyecto están identificados durante la excavación de la
zanja y la realización de la prueba hermética al gasoducto.
Las excavaciones son realizadas con una zanjadora que es accionada por un motor de combustión interna a base de
gasolina de entre 100 a 150 hp de potencia, cuyas emisiones se deben de apegar a los requisitos de la norma que rige
los límites máximos permisibles de emisión de gases contaminantes provenientes del escape de los vehículos
automotores en circulación que usan gasolina como combustible NOM-041-SEMARNAT-2006.
Las emisiones fugitivas generadas por el movimiento de tierra será mínimo, debido a que se realizará la excavación de
la zanja y el tendido de la tubería de forma prácticamente simultánea, es decir, conforme se va avanzando en la
excavación inmediatamente se deposita la tubería después de colocar el colchón de arena y se reintegra el relleno a la
misma. La tierra extraída de las zanjas solo estará al descubierto por un máximo de 36 hs, debido, fundamentalmente, a
las condiciones de seguridad requeridas para el tendido de la tubería.
El posible impacto en la actividad de la realización de la prueba hermética es debido a la utilización de aire como medio
de prueba. La norma NOM-007-SECRE-1999 Transporte de gas, que exige la realización de esta prueba con la
finalidad de asegurar que el gasoducto construido no tiene ningún riesgo antes de que transporte el gas. Dicha prueba
se realiza a 1.5 veces la presión de diseño del ducto, para esto se presiona aire de la atmósfera y se inyecta en el
interior de la tubería, éste no sufre ningún cambio ni alteración en sus características o propiedades y el compresor a
utilizar opera con un motor de combustión interna a gasolina que generalmente no rebasa los 50 hp de potencia.
Como ya se mencionó sólo habrá un mínimo movimiento de tierras y por consiguiente la generación de polvos será muy
leve; la cuadrilla de construcción en la medida que avanza en la excavación, prepara el piso de la zanja con arena y se
tiende la tubería previamente unida, para cubrir la zanja de inmediato para resguardo de la propia obra.
Cabe señalar que durante la etapa de operación y mantenimiento no se harán emisiones a la atmósfera. Solamente
pueden considerarse emisiones fugitivas ante una fuga de gas natural en el ducto.
5.1.2 Suelo.
2
El tendido del gasoducto utilizará 2,674.2 mts de terreno, distribuidos de la siguiente forma:
2
150 mts de terreno para la City Gate
2
2,400 mts en terrenos de vialidades federales, estatales y municipales en locaciones industriales, franja
de 4,457 mts., de largo por 0.6 metros de ancho.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 170 de 193
A lo largo del trayecto no se modifica el uso del suelo en ningún caso. Durante la construcción para facilitar el proceso
de instalación del gasoducto y al término de esto, no se afectarán patrones de escurrimiento que modifiquen
comportamientos de erosión del área.
El siguiente impacto en el suelo será la excavación de la trinchera de 0.6 a 1.5 metros de profundidad a lomo de tubo y
0.6 metros de ancho, a lo largo del área de afectación, que es de 4,457 metros. La excavación estará presente por 60
días según el programa de construcción. El proceso de excavación de la zanja y el tendido de la tubería se realiza
prácticamente de forma simultánea, es decir, conforme se va avanzando en la excavación inmediatamente se deposita
la tubería después de colocar el colchón de arena y se reintegra el relleno a la misma. El tiempo total de construcción
será de 6 meses.
Dadas las características geológicas del suelo, formado por suelos predominantemente arcillosos, el mismo no se verá
afectado
Durante las etapas de operación y mantenimiento, este elemento no se verá afectado.
5.1.3 Agua.
Para este elemento está contemplado como posible riesgo de impacto, el mal manejo de algún combustible o lubricante
por derrame o escurrimiento, en la operación de algún equipo de combustión interna. La empresa deberá tomar
acciones preventivas que eviten esta posibilidad.
La actividad de la prueba de hermeticidad no impacta este factor, derivada de la utilización de aire para la prueba, la
compañía transportista de gas deberá utilizar equipo de compresión para alcanzar los niveles de presión que exige la
normatividad. Deberá cuidar el no afectar fuera del derecho de vía y evitando molestias a vecinos residentes o
ambulantes en el área de trabajo. No se contempla posibilidad de afectación de cuerpos de agua derivado de la
actividad.
5.1.4 Flora.
La actividad de preparación del área para el inicio de la construcción del gasoducto, lleva a la limpieza del área,
básicamente en el lugar de ubicación de la estación de regulación y medición que se conectará al gasoducto de
2
Distribuidora de Gas Natural México, S.A. de C.V., lo que da la posible afectación de la vegetación en los 150 m de la
superficie para su instalación, los que tendrán un impacto con reversibilidad a corto tiempo. En este punto, es importante
mencionar que el predio se encuentra en área industrial, aledaño a una vialidad principal. Cabe señalar que la city gate
se establecerá de manera adyacente al gasoducto de Distribuidora de Gas Natural México, S.A. de C.V.
El resto del área afectada por el proyecto se ubica en las distintas vialidades principales y primarias, que el transportista
deberá de considerar en su programa de permisos de obra con las autoridades correspondientes. Los que tendrán un
impacto de reversibilidad a corto tiempo.
Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 171 de 193
5.1.5 Paisaje.
El paisaje en el área de influencia del proyecto será modificado relativamente por la excavación para el tendido de
tubería, posteriormente las demás fases de la construcción provocan que la modificación del paisaje se mantenga
solamente mientras no se realice el relleno de la trinchera, que como se ha descrito es, prácticamente, de manera
inmediata y posterior al tendido de la tubería para el propio resguardo de la misma.
La modificación del paisaje se circunscribe exclusivamente al área de afectación del proyecto, sin modificar elementos
fuera de éste.
La modificación del paisaje es a la vista y/o percepción de residentes o ambulantes cercanos a las obras de
construcción, durante los 50 días del programa de construcción, siendo una afectación de carácter temporal.
5.1.6 Población.
En el medio socioeconómico, los impactos identificados en el factor población, son, básicamente, la incomodidad que
pueda provocar a los residentes o ambulantes cercanos a las obras de construcción. Cabe señalar que el proyecto se
encuentra en derechos de vía de vialidades principales y primarias, llevándose a cabo en área urbana con uso de suelo
industrial. Por otra parte, se trata de impactos reversibles que cesarán una vez terminada la construcción del gasoducto.
El movimiento de maquinaria, la excavación de la trinchera, la unión de la tubería y el relleno de la zanja serán las
actividades que mayor impacto tendrán en la obra.
Una serie de medidas de mitigación para la reducción de estos impactos deberán ser asumidas por la empresa
transportista encargada de la construcción.
Durante las etapas de operación y mantenimiento, este elemento se verá afectado de una manera benéfica, ya que se
contará con combustibles menos contaminantes en el área de estudio.
5.2 Matriz de Importancia y valoración de impactos.
Una vez identificadas las acciones y los factores del medio que, presumiblemente, serán impactados por aquellas, ahora
se determinará la valoración cualitativa al nivel requerido para un análisis simplificado, pero completo del proyecto. Con
este proceso de valoración se medirá el impacto, en base al grado de manifestación cualitativa del efecto que quedará
reflejado en la importancia de la afectación.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 172 de 193
Para conseguir lo anterior, se tomará en cuenta el grado de incidencia o intensidad de la alteración producida y la
caracterización del efecto, a través de una serie de atributos de tipo cualitativo, tales como extensión, tipo de efecto,
plazo de manifestación, persistencia, reversibilidad, recuperabilidad, sinergia, acumulación y periodicidad, tal como se
describió en la metodología.
En el presente análisis se tomará sólo en cuenta los posibles impactos perjudiciales, asumiendo como un hecho el
conocimiento de los impactos benéficos, principalmente en el medio socio económico.
La importancia del impacto determinado mediante la utilización del algoritmo propuesto por el autor es un número que
es calculado con la igualdad:
Ī = 3*I + 2*EX + MO + PE + RV + SI + AC + EF + PR + MC
En donde:
Ī = Importancia del impacto

I = Intensidad
Efectuando la valoración de cada factor del medio ambiente considerado, con la acción de la actividad que
resultó con factibilidad de un impacto tenemos:
Abreviaturas:
LyN Limpieza y nivelado

Exc. Excavación
Sold. Soldadura por termofusión
P.H. Prueba hermética
Dep. Z. Depósito en zanja
LyA Limpieza y arranque
OyM Operación y Mantenimiento
Aire: Exc. Ī = 3*1 + 2*1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 13

P. H. Ī = 3*1 + 2*1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 13
OyM Ī = 3*1 + 2*1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 13
Suelo:
LyN Ī = 3*1 + 2*1 + 4 + 1 + 1 + 1 + 1 + 4 + 1 + 1 = 19
Exc. Ī = 3*2 + 2*1 + 4 + 1 + 1 + 1 + 1 + 4 + 1 + 1 = 22
Sold. Ї = 3*1 + 2*1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 13

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 173 de 193
P. H. Ī = 3*1 + 2*1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 13
Agua:
Exc. Ī = 3*1 + 2*1 + 4 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 16
Sold. Ī = 3*1 + 2*1 + 2 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 14
Flora:
LyN Ī = 3*1 + 2*1 + 2 + 2 + 1 + 1 + 1 + 4 + 1 + 1 = 18
Paisaje:
Exc. Ī = 3*1 + 2*1 + 4 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 16
Alin. Ī = 3*1 + 2*1 + 4 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 16
LyA Ī = 3*1 + 2*1 + 4 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 16
Población:
Exc. Ī = 3*1 + 2*1 + 4 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 16
Sold. Ī = 3*1 + 2*1 + 4 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 16
Dep. Z. Ī = 3*1 + 2*1 + 4 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 16
OyM Ī = 3*1 + 2*1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 + 1 = 13
A continuación se presenta la Matriz de Importancia:
Matriz de importancia
Factores del medio

Ambiente Acciones de la actividad
Medio Limp. Excavac. Alin. Sold. Dep. P. Limp. Op y Total

Físico y Tub. Zanja H. Arranq. Mtto
Niv.
M. Inerte Aire 13 13 13 39
Suelo 19 22 13 13 67
Agua 16 14 30
M. Biótico Flora 18 18
Fauna
Medio Paisaje 16 16 16 48
Perceptual
Medio Uso suelo
Socio
Económico

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 174 de 193
M. Soc. Cultural
Cultural Infraestructura
M. Econ. Economía
Población 16 16 16 13 61
Total 37 83 16 43 16 26 16 26
Los impactos con valores de importancia inferiores a 25, como se mencionó en la metodología, son considerados como
compatibles en base al Reglamento del Real Decreto Legislativo 1.302/1986, de la legislación que tiene como soporte la
metodología.
La suma de las filas en la matriz de importancia define qué factor del medio ambiente tiene mayor susceptibilidad de
afectación, que para este proyecto es el factor suelo, en segundo lugar el medio perceptual para el elemento Paisaje,
junto con el poblacional en el factor ambiental relativo al medio económico.
La suma de las columnas en la matriz de importancia revela qué acción de la actividad tiene mayor efecto en el medio,
siendo para este caso la excavación.
El estudio de impacto ambiental tiene como objetivo el identificar, predecir, interpretar, valorar, prevenir y comunicar el
efecto de un proyecto. La matriz de importancia ha permitido identificar, prevenir y comunicar los efectos del proyecto
del gasoducto sobre el medio y medir la magnitud de estos de forma cualitativa.
El siguiente paso en la valoración es hacer una predicción de la magnitud de los impactos si existen afectaciones
consideradas entre moderadas y críticas, o sea, con valoración cualitativa entre 25 y 75. Con la valoración realizada al
proyecto de Distribuidora de Gas Natural México S.A. de C.V., la valoración cuantitativa no es requerida, ya que la
identificación de los posibles riesgos de afectación y su valoración cualitativa permite sin problemas establecer medidas
de prevención y mitigación para su minimización.
Por la información contenida en el presente estudio y con apoyo de las matrices presentadas, se puede predecir que los
efectos derivados de las acciones de las actividades de construcción en este proyecto, están acotadas al tiempo de
ejecución (50 días), y los principales impactos (al suelo, al paisaje o medio perceptual y a la población) son compatibles
y una estimación de su predicción, su valoración y medidas de corrección de éstas no tiene sustento práctico; ya que
según la metodología aplicada, los impactos que son compatibles de la matriz de importancia podrán definirse los
programas de prevención y mitigación para minimizar los efectos de éstos.
La misma información dada por las matrices nos permite establecer medidas de prevención y mitigación para reducir a
la menor expresión posible los efectos de impacto.
Indiscutiblemente, el gas natural será parte importante del desarrollo en entidades del municipio. Una estimación de los
impactos ambientales, lleva a identificar elementos indicadores de beneficio a la sociedad y el ambiente, por la cualidad
intrínseca del gas natural como energético y soporte de actividades de crecimiento en el área industrial, comercial y
residencial, repercutiendo en generación de empleos, incremento de captación de impuestos por la generación de
nuevos desarrollos de crecimiento y en general una superación del nivel de vida de la población, como se ha observado
en localidades que han tenido este avance. Además la utilización del gas natural como fuente de energía influirá en la

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 175 de 193
reducción de generación de emisiones generadas por otras fuentes alternativas que contribuyen al deterioro ambiental y
al calentamiento global.
Se puede afirmar que la influencia en el medio ambiente en el área de transporte de gas natural en la entidad, tiene un
mayor impacto en el factor ambiental socio económico, y que éste será benéfico. Lo anterior se cumple en la medida en
que la empresa distribuidora cumpla con la normatividad y estándares que aseguren una operación, un mantenimiento y
seguridad que evite la ocurrencia de incidentes que lleven a incendios o explosiones.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 176 de 193
6. MEDIDAS PREVENTIVAS Y DE MITIGACIÓN DE LOS IMPACTOS AMBIENTALES.
Según la matriz de impactos ambientales, los medios afectados sobre los que se deberá aplicar medidas preventivas y
de mitigación, son:
Aire
Suelo
Agua
Flora
Paisaje
Población
6.1 AIRE
Los posibles impactos al aire en la fase de construcción del proyecto están identificados durante la excavación de la
zanja y la realización de la prueba hermética al gasoducto.
Durante la fase de construcción, específicamente durante las actividades de excavación del área, se deberán tomar las
siguientes medidas de prevención y mitigación:
Minimizar las emisiones a la atmósfera generadas por la zanjadora, respetando los límites máximos
permisibles de emisión de gases contaminantes provenientes del escape de los vehículos automotores en
circulación que usan gasolina como combustible NOM-041-SEMARNAT-2006
Minimizar la cantidad y duración de la exposición de tierra fuera de la trinchera a fin de evitar la dispersión de
polvos.
En caso de que la tierra deba estar expuesta por períodos mayores a 36 hs, tapar la tierra excavada a fin de
evitar las emisiones fugitivas por dispersión de polvos
Minimizar la extensión de la superficie a afectar en estas actividades, cuidando que la zanjadora sólo opere
sobre el asfalto a fin de no dañar la vegetación de pastizal presente a los lados de las vialidades.
Minimizar las emisiones provenientes del motor de combustión interna a gasolina que se utilizará para el
funcionamiento del compresor, asegurando el buen funcionamiento del mismo mediante registros de
mantenimiento de dicho motor.
Contar y cumplir con un programa de mantenimiento preventivo a fin de evitar y subsanar de manera
inmediata las posibles fugas de gas que pudieran afectar al ducto
Cumplir con las indicaciones dadas por las autoridades en caso de contingencia ambiental
6.2 SUELO
Durante las actividades de excavación del área, se deberán tomar las siguientes medidas de prevención y mitigación:

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 177 de 193
Minimizar la cantidad y duración de la exposición de tierra fuera de la trinchera.

Minimizar la extensión de la superficie a afectar en estas actividades.
Segregar la tierra superficial, para restituirla a su nivel original.
Establecer y mantener medidas de control de la erosión durante la construcción.
Inspeccionar los derechos de vía y mantener el control de la erosión hasta que el terreno alcance su
estabilización.
Establecer medidas de control a fin de no afectar patrones de escurrimiento que modifiquen comportamientos
de erosión del área.
Estas medidas serán vigiladas estrictamente en los puntos de mayor movimiento de tierra, para el nivelado del
piso.
Las actividades de soldadura de la tubería deberán realizarse evitando dejar residuos de soldadura producto
del desgaste de las caras de cada tubo de polietileno para su alineación.
Los residuos generados durante la etapa de construcción, así como los generados durante la etapa de
operación y mantenimiento, deberán recogerse y transportarse, asegurando una correcta disposición final de
los mismos y manejarse conforme a las regulaciones aplicables.
Identificar los combustibles, lubricantes y materiales peligrosos que se almacenen y utilicen en el área de
construcción, registrando cantidades y métodos y formas de almacenamiento.
Tomar medidas preventivas para evitar o minimizar fugas de combustibles, lubricantes o materiales
peligrosos, que pudieran afectar el suelo del área.
6.3 AGUA
La excavación y la soldadura son las actividades identificadas como posibles generadoras de afectación a este factor
ambiental, las siguientes medidas deberán tomarse en cuenta:
Identificar los combustibles, lubricantes y materiales peligrosos que se almacenen y utilicen en el área de
construcción, registrando cantidades y métodos y formas de almacenamiento, a fin de asegurar que no haya
derrames.
Tomar medidas preventivas para evitar o minimizar fugas de combustibles, lubricantes o materiales
peligrosos, especialmente en áreas cercanas a drenajes o dentro de áreas de treinta metros de cualquier
cuerpo de agua.
Realizar maniobras de cargado de combustibles y lubricantes a los equipos de construcción en áreas
específicas para tal fin. Minimizar posibilidades de fugas o derrames en estas maniobras.
No realizar cargas de combustibles, lubricantes o manejo de sustancias peligrosas a menos de treinta metros
de cualquier cuerpo de agua o drenaje.
Establecer un procedimiento de emergencia en caso de una fuga o derrame y notificar a la autoridad.
La empresa deberá garantizar que, tanto en el predio donde se ubicará el city gate como en los derechos de
vía donde se instalará el gasoducto, se utilizarán materiales que no impidan la infiltración de agua de lluvia al
subsuelo

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 178 de 193
6.4 FLORA
En la actividad de limpieza está contemplado la afectación a un área de vegetación de pastizal, con la finalidad de
reducir al mínimo estos impactos se deberá:
En las áreas contiguas a la excavación, con pendientes mayores a 5%, se deberá considerar una restauración
de vegetación, como medida de prevención de erosión.
Durante la etapa de construcción del ducto, así como durante las labores de mantenimiento, se deberá cuidar
que la vegetación nativa no sea dañada. Solamente deberá ser removida la vegetación silvestre mínima
necesaria para el tendido del ducto y, al final de la construcción se deberá propiciar el crecimiento de dicha
vegetación silvestre.
Durante la etapa de construcción se deberá asegurar que las especies de árboles existentes no serán
removidas
La empresa, en el predio del city gate, deberá conservar un mínimo de 12% de área jardineada.
6.5 PAISAJE
fuera de éste.
En la matriz de impactos elaborada para la identificación de posibles afectaciones a factores del medio, las actividades
de excavación y alineado de tubería son las que tendrán relevancia en la ejecución del proyecto:
Un conveniente control del material extraído de la trinchera, disponiéndolo a un costado de ésta en forma
ordenada, mitigará el impacto a la percepción del paisaje.
La reducción del tiempo de la trinchera abierta, será otro factor de mitigación de la afectación.
6.6 POBLACIÓN
El impacto que es esperado en la construcción del proyecto, cae en parte en aspectos poblacionales.
La principal afectación a los vecinos de la obra es a través de las molestias que ocasionarán las actividades, movimiento
de maquinaria, excavación en la vía pública, movimientos de tubería etc., deberán de ser minimizados en tiempo y
efectos para atenuar esta situación.
La información de las actividades y la solicitud de comprensión a las molestias que origine será un buen inicio.
Que la persona supervisora del contratista y de la distribuidora de gas, acuerden acciones que hagan evitar
bloqueos a accesos de casas habitación.
Que sean evitadas las afectaciones a otros servicios de las casas habitación, tales como agua, drenaje,
energía eléctrica etc., y en caso de ocurrir sean reparadas de forma inmediata.
Que los horarios de trabajo en área urbana no afecten el horario de descanso de los vecinos.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 179 de 193
Mantener informados a los vecinos de las personas representantes del contratista y del distribuidor para
atender cualquier solicitud.
Se deberá contar con medidas de seguridad adecuadas a fin de evitar fugas de gas que pudieran ocasionar
incendio o explosión con afectaciones a la población y a la vegetación nativa
La empresa deberá obtener las autorizaciones correspondientes de las dependencias responsables para
ubicar el gasoducto sobre los derechos de vía de vialidades
Para asegurar el establecimiento de medidas preventivas y de mitigación, es necesaria la instauración de un inspector

ambiental que tenga las siguientes atribuciones y funciones:
El inspector ambiental estará al pendiente de todas las fases de construcción hasta la puesta en operación del
gasoducto.
El inspector ambiental deberá tener un estatus que le permita realizar sus actividades en concordancia con la
supervisión de la construcción.
El inspector ambiental tendrá la autoridad para detener las actividades que violen reglamentaciones
ambientales o vayan en contra de lo establecido en el presente manifiesto sobre medidas de prevención y
mitigación.
El inspector ambiental será responsable de vigilar el cumplimiento de las medidas propuestas de prevención y
mitigación.
El inspector ambiental verificará que se respeten los límites autorizados para la construcción en los derechos
de vía.
El inspector ambiental verificará que actividades de excavación, purgado de agua de prueba hermética etc.,
no afecte drenajes ni cuerpos de agua en el trayecto del tendido.
El inspector tomará medidas de control de erosión en los siguientes casos:
- Diariamente en áreas activas de construcción
- Semanalmente en áreas no activas de construcción
- Dentro de las 24 hrs., después de lluvia mayor a 10 mm., de precipitación.
El inspector ambiental supervisará las áreas de afectación del proyecto hasta su estabilización.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 180 de 193
7. PRONOSTICO AMBIENTAL
7.1 PRONOSTICO DEL ESCENARIO
7.1.1 Aire
Las medidas de prevención, aplicadas a la cantidad y tiempo de exposición de tierra fuera de la trinchera en el
transcurso de la construcción minimizarán las emisiones fugitivas que se generen debido a la excavación y movimiento
de tierra. Asimismo, las medidas preventivas aplicadas a la maquinaria y equipo que utiliza motor de combustión interna
minimizarán la emisiones fugitivas debida a la utilización de los mencionados equipos. Cabe señalar que estos impactos
tendrán una duración definida en el tiempo que, según el cronograma de trabajo se extenderá por el término de 50 días.
Una vez finalizada la etapa de construcción se retornará rápidamente a las condiciones iniciales.
Durante la etapa de operación y mantenimiento, pueden originarse emisiones fugitivas originadas por fugas de gas. La
aplicación de un programa de vigilancia, así como la aplicación de programa de mantenimiento preventivo hará que
estas emisiones sean poco frecuentes y rápidamente reversibles. Estas posibles fugas tendrán su mayor impacto a
través de un incendio o explosión, con afectación al medio, como se señala en el Estudio de Riesgo Ambiental que
acompaña al presente estudio de impacto ambiental
7.1.2 Suelo
Las medidas de prevención en el transcurso de la construcción evitarán modificaciones importantes a las condiciones de
éste. El relleno de la zanja en las condiciones descritas permitirá el retorno de las características iniciales. Las
prevenciones de deslaves por escurrimientos pluviales con inclinaciones, permitirán evitar afectaciones durante el
período de trabajo y se retornará a las características previas
7.1.3 Agua
Durante la etapa de construcción no se afectará cuerpos de agua, la satisfacción de necesidades de ésta será
proporcionada por la empresa distribuidora (agua potable y de servicios para equipos), permitiendo pronosticar ningún
cambio en los aspectos hidrológicos del proyecto. Debido a que durante la etapa de construcción se utilizarán materiales
que permitan la infiltración del agua pluvial no se afectará la integridad de la hidrología subterránea de la región
7.1.4 Flora
La escasa vegetación del área, permitió realizar un trazo del gasoducto sin afectaciones a la comunidad vegetal del
área. El área que se verá afectada por la limpieza y preparación para el tendido de la tubería, será únicamente de
pastizal por lo que no se prevé restauración de ésta dada su escasa cantidad y restauración natural a corto plazo.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 181 de 193
En las áreas contiguas a la excavación, con pendientes mayores a 5%, se considera una restauración de vegetación
consistente en pastizales, como medida de prevención de erosión, por los que se prevé un retorno a las condiciones
iniciales a corto plazo.
7.1.5 Paisaje
fuera de éste y solamente por el tiempo que dure la construcción del ducto. Las medidas de mitigación tendientes a
acortar los plazos de trinchera abierta así como a una disposición ordenada del material por el tiempo que el material de
excavación se encuentre fuera de la trinchera, contribuirá a minimizar estos impactos.
Una vez terminada la etapa de construcción, se prevé el retorno a las características iniciales.
7.1.6 Población
El impacto esperado en la construcción del proyecto, cae en parte en aspectos poblacionales. Las medidas preventivas
y de mitigación, están orientadas a atenuar las molestias ocasionadas a la población durante la etapa de construcción.
Una vez terminada esta etapa, se estima volver de manera inmediata a las características iniciales.
Durante la etapa de operación y mantenimiento no se prevé afectación negativa a la población.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 182 de 193
7.2 PROGRAMA DE VIGILANCIA AMBIENTAL
Durante la fase de construcción están definidas las actividades de prevención y mitigación de los aspectos ambientales
sensibles al programa. La empresa transportista tiene la responsabilidad de instaurar la figura del inspector ambiental,
que supervise la ejecución de éstas hasta la conclusión del proyecto.
Durante la fase de construcción el proyecto deberá de apegarse a los requerimientos de la norma NOM-129-
SEMARNAT-2006 Redes de distribución de gas natural y en el período de operación y mantenimiento el gasoducto e
instalaciones asociadas deberán de estar sujetas a las revisiones y cuidados de su integridad, tal como lo marca la
norma NOM-003-SECRE-2002 Distribución de gas Natural y gas licuado de petróleo por ductos. La observación de
deslaves, movimientos de tierra, obras de construcciones cercanas al gasoducto y en general actividades ajenas a su
cometido deberán evaluarse para la definición de riesgos potenciales para su operación.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 183 de 193
8. CONCLUSIONES
El gasoducto de Distribuidora de Gas Natural México, cuya finalidad es la de suministrar gas natural, representa un
impacto benéfico al factor ambiental socio económico, como proveedor de energía para consumo y como fuente de
desarrollo para el sector industrial.
Las afectaciones originadas por las actividades en la construcción, son consideradas como compatibles, sin generar
impactos que trasciendan más allá de la duración de la actividad.
Se origina, además, un impacto benéfico a través del uso de combustibles limpios, con baja cantidad de azufre, que
ayudarán a mejorar las emisiones de la región considerada como crítica.
El riesgo intrínseco en la distribución de gas natural se centra en las características de éste por su explosividad e
inflamabilidad. El estudio de riesgo elaborado para este proyecto, analiza la identificación de estos riesgos, su
probabilidad de ocurrencia, su evaluación y las medidas de prevención y mitigación.

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 184 de 193
9. BIBLIOGRAFÍA
1. Conesa Fernández V. – Vítora Ediciones Ingeniería Ambiental Mundi Prensa 1995
2. Enkerlin Ernesto C., Cano Gerónimo, Garza Raúl A. Vogel Enrique. Ciencia Ambiental y Desarrollo Sostenible
Thomson Editores
3. Glynn Henry J. Heinke Gary W. Ingeniería Ambiental Prentice Hall Pearson
4. Korte Nic A Guide for the Technical Evaluation of Environmental Data Technomic Publishing C. 1999
5. Weitzenfeld H. Manual Básico sobre Evaluación del Impacto en el Ambiente y la Salud. ECO México 1996
6. Mamíferos de América del Norte, Smithonian Institution, Nacional Museum of Natural History
7. Fichas Técnicas de las especies en la NOM-059-SEMARNAT-2001, Conabio
8. Fichas Técnicas de Herpetofauna, México Herpetology

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 185 de 193
ANEXOS
ANEXO 1
Documentación Legal del Promovente

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 186 de 193
ANEXO 2
Documentación Legal del Responsable del Estudio

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 187 de 193
ANEXO 3
Plano topográfico

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 188 de 193
ANEXO 4
Planos del ducto y de la City Gate

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 189 de 193
ANEXO 5
Programa de trabajo

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 190 de 193
ANEXO 6
Mapas

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 191 de 193
ANEXO 7
Planos del Plan Municipal de Desarrollo Urbano de Ocoyoacac

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 192 de 193
ANEXO 8
Fotografías del área del proyecto y visita de campo

Tel. 82991919, 82991999 y 83335951 Fax. 83332064
Página 193 de 193
INDICE
I. DATOS GENERALES DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE

RIESGO AMBIENTAL ....................................................................................................................... 3
I.1 Promovente. ......................................................................................................................................... 3
I.1.1 Nombre o Razón Social. ...................................................................................................................... 3
I.1.2 Registro federal de contribuyentes. ...................................................................................................... 3
I.1.3 Nombre y cargo del representante legal. .............................................................................................. 3
I.1.4 Registro federal de contribuyentes y cédula única de registro de población del representante legal. .. 3
I.1.5 Dirección del promovente o de su representante legar para recibir u oír notificaciones. ..................... 4
I.1.6 Actividad productiva principal. ............................................................................................................ 4
I.1.7 Número de trabajadores equivalente. ................................................................................................... 4
I.1.8 Inversión estimada en moneda nacional ............................................................................................... 4
I.2 Responsable de la elaboración del estudio de riesgo ambiental. .......................................................... 5
I.2.1 Nombre o razón social. ........................................................................................................................ 5
I.2.2 Registro federal de contribuyentes. ...................................................................................................... 5
I.2.3 Nombre del responsable de la elaboración del estudio de riesgo ambiental. ....................................... 5
I.2.4 Registro federal de contribuyentes, cédula única de registro de población y número de cédula
profesional del responsable de la elaboración del estudio de riesgo ambiental .................................... 5
I.2.5 Dirección del responsable de la elaboración del estudio de riesgo ambiental. ..................................... 5
II. DESCRIPCIÓN GENERAL DE LA RED DE TRANSPORTE DE GAS NATURAL DE LA
COMPAÑÍA DE AUTOABASTECEDORES DE GAS NATURAL DE OCOYOACAC, S. A. DE
C. V. ..................................................................................................................................................... 6
II.1 Nombre del proyecto. ............................................................................................................................. 6
II.1.1. Descripción de la instalación ................................................................................................................ 6
II.1.2 Fecha de operación. .............................................................................................................................11
II.1.3 Planes de crecimiento a futuro. ...........................................................................................................11
II.1.4 Vida útil del ducto y sus instalaciones. ...............................................................................................12
II.1.5. Criterios de ubicación........................................................................................................................12
II.2. Ubicación del ducto. .............................................................................................................................13
II.2.1. Descripción detallada de la localización ...........................................................................................13
II.2.2 Plano de localización ..........................................................................................................................19
III. ASPECTOS DEL MEDIO NATURAL Y SOCIOECONÓMICO. ....................................................21
III.1 Descripción del área seleccionada. ......................................................................................................21
III.1.1. Flora. ................................................................................................................................................28
III.1.2. Fauna. ...............................................................................................................................................30
III.1.3. Suelo. ...............................................................................................................................................31
III.1.4. Hidrología. .......................................................................................................................................37
III.1.5. Densidad demográfica del sitio. .......................................................................................................40
III.2. Características Climáticas. ..................................................................................................................43
III.2.1. Temperatura (mínima, máxima y promedio). ..................................................................................43
III.2.2. Precipitación pluvial (mínima, máxima y promedio). ......................................................................45
III.2.3. Dirección y velocidad del viento (promedio). ...................................................................................46
III.3. Intemperismos severos. ........................................................................................................................46
IV. INTEGRACIÓN DEL PROYECTO A LAS POLÍTICAS MARCADAS EN LOS PROGRAMAS DE
DESARROLLO URBANO. ...............................................................................................................54
IV.1. Programa de Desarrollo Urbano Municipal. ........................................................................................54
IV.2. Programa de Desarrollo Urbano Estatal. .............................................................................................58
IV.3. Plan Nacional de Desarrollo. ...............................................................................................................64
IV.4. Decretos y programas de manejo de áreas naturales protegidas. .........................................................65
V. DESCRIPCIÓN DEL SISTEMA DE TRANSPORTE ............................................................................69
V.1 Bases de diseño. ......................................................................................................................................69
V. 1.1. ESPECIFICACIONES TÉCNICAS, MEMORIA DESCRIPTIVA Y DE CÁLCULO DE LA
ESTACIÓN DE REGULACIÓN Y MEDICIÓN CITY GATE OCOYOACAC “ERM
OCOYOACAC ...................................................................................................................................70
V.1.1.1 FILOSOFIA DE OPERACIÓN ........................................................................................................70
V.1.1.2. ELEMENTOS DE LA ESTACIÓN DE REGULACIÓN Y MEDICIÓN DE GAS NATURAL ....71
ESTUDIO DE RIESGO AMBIENTAL
Distribuidora de Gas Natural México S. A. DE C. V .
V.1.3. MEMORIA TECNICO DESCRIPTIVA DE LA ESTACIÓN DE REGULACIÓN Y MEDICIÓN

(ERM) CITY GATE OCOYOACAC .................................................................................................73
V.1.3.1.DESCRIPCIÓN DE LA ESTACIÓN DE REGULACIÓN Y MEDICIÓN. ....................................73
OBJETIVO. ...................................................................................................................................................73
V.1.3.2. MEMORIA DE CÁLCULO DE LA ERM “CITY GATE OCOYOACAC” ...................................73
V.1.3.2.1 CONDICIONES DE OPERACIÓN DE LA CITY GATE ............................................................77
V.1.3.2.1 CÁLCULO DE DIAMETROS Y VELOCIDADES ......................................................................77
V.1.3.2.2 Línea de filtración y regulación .....................................................................................................78
V.1.3.2.2 SELECCION DEL MEDIDOR .....................................................................................................78
V.1.3.2.3 COMPUTADOR ELECTRÓNICO DE FLUJO ............................................................................79
V.1.3.2.4 CÁLCULO DE ESPESORES DE TUBERÍAS .............................................................................80
V.1.3.4. FILOSOFÍA DE OPERACIÓN DEL SISTEMA DE CORTE POR FUGA. ...................................90
V.1.3.4.1 Filosofía de Operación. ..................................................................................................................90
V.2 PROCEDIMIENTOS Y MEDIDAS DE SEGURIDAD .........................................................................92
V.3 HOJAS DE SEGURIDAD ......................................................................................................................97
V.4 CONDICIONES DE OPERACIÓN .......................................................................................................99
V.4.1 OPERACIÓN. .....................................................................................................................................99
V.4.2 PRUEBAS DE VERIFICACIÓN. ....................................................................................................106
VI ANÁLISIS Y EVALUACIÓN DE RIESGO. ........................................................................................107
VI.1 Antecedentes de accidentes e incidentes.............................................................................................107
VI.2 Metodología de identificación y Jerarquización. ................................................................................114
VI.4 Interacciones de riesgo. ......................................................................................................................151
VI.5 Recomendaciones técnico operativas. ................................................................................................153
VI.5.1 Sistemas de seguridad. .....................................................................................................................155
VI.5.2 Medidas preventivas ........................................................................................................................156
VI.6 Residuos y emisiones generadas durante la operación de la estación .................................................157
VI.6.1 Caracterización ................................................................................................................................157
VI.6.2 Factibilidad de reciclaje o tratamiento ............................................................................................157
VII RESUMEN ...........................................................................................................................................158
VIII.1 Formatos de la presentación. .............................................................................................................160
VIII.1.1 Plano de localización .....................................................................................................................160
ANEXO 1 ....................................................................................................................................................161
ANEXO 2 ....................................................................................................................................................162
ANEXO 3: ...................................................................................................................................................163
ANEXO 4 ....................................................................................................................................................164
ANEXO 5 ....................................................................................................................................................165
ANEXO 6 ....................................................................................................................................................166
ANEXO 7 ....................................................................................................................................................167
ANEXO 8 ....................................................................................................................................................168
ANEXO 9 ....................................................................................................................................................169
ANEXO 10 ..................................................................................................................................................170
INFORME TÉCNICO .................................................................................................................................171
METODOLOGÍAS ......................................................................................................................................174
CONCLUSIONES .......................................................................................................................................175
Página 2 de 175
I. DATOS GENERALES DEL PROMOVENTE Y DEL RESPONSABLE DEL ESTUDIO DE

RIESGO AMBIENTAL
I.1 Promovente.
I.1.1 Nombre o Razón Social.
DISTRIBUIDORA DE GAS NATURAL MÉXICO, S. A. DE C. V.
Página 3 de 175
I.1.6 Actividad productiva principal.
Transporte de gas natural por ductos para usos propios a sus asociados.
I.1.7 Número de trabajadores equivalente.
2 Personas en un solo turno

Lunes a Viernes de 8:00 a.m. a 2:00 p.m. y de 4:00 p.m. a 6:00 p.m.
2 Personas /día x 8 h/día x 28 días/mes x 12 meses/año = 5 376 horas/año
5376 / 2000 = 1.688
I.1.8 Inversión estimada en moneda nacional
A continuación se presenta la inversión estimada del proyecto para el sistema de

transporte de gas natural para usos propios de Distribuidora de Gas Natural México S.A.
de C.V.
Tabla 1.1 Descripción detallada de la inversión en el proyecto

CONCEPTO TOTAL
1. Lote de tuberías válvulas conexiones y accesorios.
Mano de obra civil, mecánica, tendido e instalación de
2.
tubería, válvulas y conexiones.
11,700,000 M.N
Total derechos, permisos y trámites ante dependencias
3.
locales y federales.
4. Total estudios y servicios, ingeniería, topografía, etc.
Página 4 de 175
I.2 Responsable de la elaboración del estudio de riesgo ambiental.
I.2.1 Nombre o razón social.
VERIFICACIONES Y AUDITORIAS AMBIENTALES S.A. DE C. V.
Página 5 de 175
II. DESCRIPCIÓN GENERAL DE LA RED DE TRANSPORTE DE GAS NATURAL DE LA

COMPAÑÍA DE AUTOABASTECEDORES DE GAS NATURAL DE OCOYOACAC, S. A. DE C.
V.
II.1 Nombre del proyecto.
Red de Distribución de Gas Natural de Distribuidora de Gas Natural México, S. A. de C. V.
El ducto actualmente no se encuentra en operación, ni en etapa de construcción.
II.1.1. Descripción de la instalación
La Red de Distribución de Gas Natural de Distribuidora de Gas Natural México, S. A. de C. V. tiene

como objetivo brindar el servicio de recepción y acondicionamiento de gas natural de manera
confiable y segura para cualquier condición de uso del combustible cumpliendo con la precisión
requerida.
La siguiente descripción es de la Estación de Regulación y Medición “ERM” (CITY GATE

OCOYOACAC) para el abastecimiento de gas natural a la red principal propiedad de Distribuidora
de Gas Natural México, S. A. de C. V., el sistema de transporte para usos propios estará
abastecido e interconectado con el gasoducto de 10” de Ø, Venta de Carpio – Toluca propiedad de
Distribuidora de Gas Natural México, S.A. de C.V. en las coordenadas 19°16´55.60”N
2
99°28´34.13” O el cual opera a una presión de 14 Kg/Cm , según establece el TITULO DE
PERMISO Nº G/192/DIS/2006 otorgado por la Comisión Reguladora de Energía (CRE) el 5 de
octubre de 2006. Cabe señalar que esta permisionaria está tramitando el permiso para subir su
presión de operación a 21 kg/cm2 (300 psi)
El sistema de distribución Venta de Carpio- Toluca, está constituido por un Gasoducto de 25.40
cm. (10 pulgadas), se construyó e los años 1974 y 1979, para abastecer de gas natural a la zona
industrial de Lerma en el Estado de México. El gasoducto tiene una longitud de 95.126 km. y se
desarrolla principalmente en los municipios de Ecatepec, Tultitlan, Tlanepantla, Naucalpan,
Cuajimalpa, Cuautitlán, Cuautitlán Izcalli, Atizapan de Zaragoza, Huixquilican, Ameyalco,
Ocoyoacac, San Mateo Atenco y Lerma, la ubicación del sistema (línea roja) se muestra en la
figura siguiente:
Página 6 de 175
OCOYOACAC
Imagen. Trazo del ducto Venta de Carpio-Toluca. Fuente Gas Natural Industrial
La Red de distribución de gas natural de Distribuidora de Gas Natural México, S. A. de C. V. tiene

como objetivo brindar el servicio de transporte y distribución de gas natural de manera confiable y
segura para cualquier condición de uso del combustible cumpliendo con la precisión requerida.
Se inicia la trayectoria del Gasoducto en el punto A con una válvula de seccionamiento de paso
completo de 6” de Ø en AC conectada a una tubería existentes de la empresa Distribuidora de Gas
Natural México S.A de C.V. en el cadenamiento 0+000, continuando con dirección al sureste con
tubería de 6” de Ø en AC por la Calle del Llano, continuando con la misma dirección hasta llegar al
cadenamiento 0+200 se tiene el primer cruce direccional de via del ferrocarril, se continua sobre la
misma calle hasta llegar al extremo recto de una Tee de 6”X6”X6” de Ø en AC en el cadenamiento
0+250, a la cual llamaremos Tee 1.
Por el extremo recto de la Tee 1 con dirección al este se continua con tubería de 6” de Ø en AC hasta
llegar a un codo de 90º de 6” de Ø en AC por su extremo restante con dirección al sur se continua con
tubería de 6” de Ø en AC hasta llegar al segundo codo de 6” de Ø en AC por su extremo restante con
dirección al este se tiene una válvula de seccionamiento de 6” de Ø en AC para poder suministrar gas
natural a nuestro primer socio.
Retornando al Tee 1 por su extremo recto restante se continua con tubería de 6” de Ø en AC por la
misma callen en el cadenamiento 0+280 se tiene el primer cruce de río Ocoyoacac, se continua en la
misma dirección hasta llegar a un codo de 90º de 6” de Ø en AC en el cadenamiento 0+300 el cual
llamaremos punto B, por su extremo restante y con dirección al este se continua con tubería de 6” de Ø
en AC sobre la calle río Ocoyoacac, hasta llegar al cadenamiento 0+900 donde se tiene una Tee de
6”X6”X6” de Ø en AC, la cual llamaremos Tee 2.
Por el extremo recto de la Tee 2 con dirección al Norte se tiene una válvula de seccionamiento de 6” Ø
en AC posteriormente se continua con dirección al Norte para poder suministrar gas natural a nuestro
segundo socio.
Página 7 de 175
Regresando a la Tee 2 por su extremo recto restante con dirección al este se continua con tubería de 6”
de Ø en AC por la misma calle hasta llegar al cadenamiento 1+300 donde se ubica un codo de 45º de
6” de Ø en AC, por su extremo restante con dirección al sureste se continua con tubería de 6” de Ø en
AC hasta llegar al cadenamiento 1+420 donde se ubica un codo de 45º de 6” de Ø en AC el cual
llamaremos punto C por su extremo restante con dirección al este se continua con tubería de 6” de Ø
en AC hasta llegar a un codo de 45º de 6” de Ø en AC seguido de una válvula de seccionamiento de
paso completo 6” de Ø en AC pósteramente se realiza un cruce carretero en cadenamiento 1+440 de
Se continua con la misma dirección hasta llegar al extremo centro de una Tee de 6”X6”X6” de Ø en AC
a la cual llamaremos Tee 3, por unos de sus extremos rectos laterales con dirección al sureste se
continua con un tramo de tubería de 6” de Ø en AC hasta llegar a una válvula de seccionamiento de
paso completo de 6” de Ø en AC seguido de un tapón.
Retornando a la Tee 3 por su extremo recto restante con dirección al noroeste de continua con tubería
de 6” de Ø en AC sobre la Carretera Amomoluco-Santiago Tianguistengo hasta llegar a una estación
de regulación que llamaremos punto D que se ubica en el cadenamiento 1+480.
Retornando a la Estación de Regulación en el punto D a la salida se tiene una Tee de 3”X3”X3” de Ø de

PE de alta densidad a la cual llamaremos Tee A por su extremo lateral restante se continua con
Tubería de 3” de Ø de PE de alta densidad con dirección al Noreste hasta llegar a un codo de 90º de 3”
de Ø de PE de alta densidad por su extremo restante con dirección al sureste se continua con un tramo
de tubería hasta llegar a un codo de 90º de 3” de Ø de PE de alta densidad por su extremo recto
restante con dirección suroeste se continua con tubería de 3” de Ø de PE de alta densidad para
posteriormente cruzar la Carretera Amomoluco-Santiago Tianguistengo, en el cadenamiento 0+060
posteriormente se tiene un codo de 45º de 3” de Ø de PE de alta densidad por su extremo restante con
dirección al oeste se continua con un tramo de tubería de 3” de Ø de PE de alta densidad hasta llegar al
cadenamiento 0+090 donde se encuentra un codo de 45º de 3” de Ø de PE de alta densidad seguido
de una Tee de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee B,
Regresando a la Tee B por uno de sus extremos rectos laterares con dirección al noroeste se continúa
con tubería de 3” de Ø de PE de alta densidad hasta llegar a un codo de 90º de 3” de Ø de PE de alta
densidad por su extremo recto restante se tiene una válvula de seccionamiento de 3” de Ø de PE de
alta densidad para llegar a nuestro tercer socio.
Volviendo a la Tee B por su extremo recto lateral restante se tiene un codo de 45º de 3” de Ø de PE de
alta densidad por su extremo restante y con dirección al sur se continua con tubería de 3” de Ø de PE
de alta densidad hasta llegar una Tee de 3”X3”X3” de Ø de PE de alta densidad en el cadenamiento
0+210 la cual conoceremos como Tee C, por su extremo recto con dirección al este se tiene una válvula
de seccionamiento de 3” de Ø de PE de alta densidad para llegar a nuestro cuarto socio y poder
suministrar gas natural.
Regresando a la Tee C por su extremo lateral restante se continúa con tubería de 3” de Ø de PE de alta
densidad con dirección al sur hasta llegar al cadenamiento 0+340 donde se ubica un codo de 90º de 3”
de Ø de PE de alta densidad por su extremo restante con dirección al este se continua con tubería de
3” de Ø de PE de alta densidad hasta llegar al cadenamiento 0+530 donde su ubica una Tee de
3”X3”X3” de Ø de PE de alta densidad, la cual conoceremos como Tee D por su extremo centro con
dirección al norte se tiene una válvula de seccionamiento de 3” de Ø de PE de alta densidad para
posteriormente proporcionar gas natural a nuestro quinto socio.
Continuando con la Tee D por su extremo restante con dirección al este se continúa con tubería de 3”
de Ø de PE de alta densidad, hasta llegar al cadenamiento 0+560 donde se ubica una válvula de
seccionamiento de 3” de Ø de PE de alta densidad seguido de un tapón el cual se le llamara punto E
Página 8 de 175
Retornando al punto D a la Tee A en su extremo restante se continua con tubería de 3” de Ø de PE de

alta densidad hasta llegar al punto F donde se ubica una Tee de 3”X3”X3” de Ø de PE de alta densidad
a la que llamaremos Tee E. por su extremo recto y con dirección al noroeste se continua con tubería de
3” de Ø de PE de alta densidad sobre la carretera Amomoluco-Santiago Tianguistengo, en el
cadenamiento 0+060 se realizara un cruce de Río Ocoyoacac posteriormente se continua con tubería
de 3” de Ø de PE de alta densidad hasta llegar al cadenamiento 0+240 donde se ubica una Tee de
3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee F, por su extremo centro con dirección al
Noreste se continua con entramo de Tubería hasta llegar a una válvula de seccionamiento de 3” de Ø
de PE de alta densidad, para posteriormente proporcionar gas natural a nuestro sexto socio.
Regresando a la Tee F por su extremo lateral restante se coloca una válvula de seccionamiento de 3”
de Ø de PE de alta densidad, seguida de un Tapón a este lugar se le llamara punto G,
Retornando al punto F donde se ubica la Tee E por su extremo centro se continua con dirección
noreste con tubería de 3” de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac, hasta llegar a
una Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee G, ubicada en el
cadenamiento 0+080, por su extremo centro con dirección al sureste se conectar un tramo de tubería
de 3” de de Ø de PE de alta densidad hasta llegar a una válvula de seccionamiento de 3” de Ø de PE
de alta densidad, para posteriormente proporcionar gas natural a nuestro séptimo socio.
Continuando en la Tee G por su extremo lateral restante se con dirección al noreste se continua con
tubería de 3” de de Ø de PE de alta densidad hasta llegar a una Tee de de 3”X3”X3” de Ø de PE de alta
densidad la cual llamaremos Tee H ubicada en el cadenamiento 0+100, por su extremo centro con
dirección al sureste se conectar un tramo de tubería de 3” de de Ø de PE de alta densidad hasta llegar
a una válvula de seccionamiento de 3” de Ø de PE de alta densidad, para posteriormente proporcionar
gas natural a nuestro octavo socio.
Regresando a la Tee H por su por su extremo lateral restante se con dirección al noreste se continua
con tubería de 3” de de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac hasta llegar a una
Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee I ubicada en el cadenamiento
0+410, por su extremo centro con dirección al sureste se conectar un tramo de tubería de 3” de de Ø de
PE de alta densidad hasta llegar a una válvula de seccionamiento de 3” de Ø de PE de alta densidad,
para posteriormente proporcionar gas natural a nuestro noveno socio.
Continuando en la Tee I por su por su extremo lateral restante se con dirección al noreste se continua
con tubería de 3” de de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac, hasta llegar a una
Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee J ubicada en el cadenamiento
para posteriormente proporcionar gas natural a nuestro Décimo socio.
Retornando a la Tee J por su por su extremo lateral restante se con dirección al noreste se continua
con tubería de 3” de de Ø de PE de alta densidad hasta llegar a una Tee de de 3”X3”X3” de Ø de PE
de alta densidad la cual llamaremos Tee J ubicada en el cadenamiento 0+630, por su extremo centro
con dirección al norte se conectar un tramo de tubería de 3” de de Ø de PE de alta densidad hasta
llegar a una válvula de seccionamiento de 3” de Ø de PE de alta densidad, para posteriormente
proporcionar gas natural a nuestro Undécimo socio.
Regresando a la Tee J por su por su extremo lateral restante se con dirección al noreste se continua
Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee K ubicada en el
cadenamiento 0+840, por su extremo centro con dirección al sur se conectar un tramo de tubería de 3”
de de Ø de PE de alta densidad hasta llegar a una válvula de seccionamiento de 3” de Ø de PE de alta
densidad, para posteriormente proporcionar gas natural a nuestro Undécimo décimo segundo socio.
Página 9 de 175
Continuando en la Tee K por su extremo recto restante se coloca una válvula de seccionamiento de 3”
de Ø de PE de alta densidad seguida de un tapón al cual llamaremos punto H
Inicia la segunda parte del gasoducto en la Estación de Regulación y Medición la cual se conectara al
gasoducto de 10” de Ø de Venta de Carpio-Toluca propiedad de Distribuidora de Gas Natural México
S.A. de C.V. teniendo como coordenadas (19º 16` 55.35” N 99º 28` 32.69” O. se inicia la trayectoria del
gasoducto con tubería de 3” de Ø de PE de alta densidad, con dirección al sur hasta llegar al
cadenamiento 0+370 donde se encuentra una Tee de 3”X3”X3” de Ø de PE de alta densidad a la cual
llamaremos Tee L, por su extremo centro con dirección al oeste se conecta un tramo de tubería de 3”
de Ø de PE de alta densidad, hasta llegar a una válvula de seccionamiento de 3” de Ø de PE de alta
Continuando con la Tee L por su extremo recto lateral restante se continua con tubería de 3” de Ø de
PE de alta densidad, hasta llegar al cadenamiento 0+620 donde se encuentra una Tee de 3”X3”X3·de Ø
de PE de alta densidad, la cual llamaremos Tee M, al cual llamaremos punto J, por uno de los
extremos laterales de la Tee M con dirección al oeste se continua con tubería de 3” de Ø de PE de alta
densidad, sobre la Calle 16 de Septiembre, hasta llegar al cadenamiento 0+400 donde se encuentra
una Tee de 3”X3”X3” de Ø de PE de alta densidad, la cual llamaremos Tee N, por su extremo centro se
conecta una transición de 3”x2” de Ø de PE de alta densidad, para continuar con tubería de 2” de Ø de
PE de alta densidad con dirección al sur hasta llegar a una Tee de 2”X2”X2” de Ø de PE de alta
densidad, la cual llamaremos Tee Ñ, por uno de sus extremos laterales con dirección al oeste se
continua con tubería de 2” Ø de PE de alta densidad hasta llegar a un codo de 90º de 2” Ø de PE de
alta densidad, por su extremo recto restante se coloca una válvula de seccionamiento de 2” de Ø de PE
de alta densidad, para poder suministrar gas natural a nuestro décimo cuarto socio.
Regresando a la Tee Ñ por su extremo restante con dirección al este se continúa con un tubería de 2”
densidad, para poder suministrar gas natural a nuestro décimo quinto socio.
Retornando a la Tee N por su extremo restante se coloca una válvula de seccionamiento de 3” de Ø de

PE de alta densidad seguida de un tapón a este lugar se conocerá como punto K
Volviendo a la Tee M ubicado en el punto J por su extremo recto restante se coloca una válvula de
seccionamiento de 3” de Ø de PE de alta densidad seguida de un tapón.
Es importante señalar que, durante el trayecto, el ducto cruzará tuberías de distinto tipo de
servicios como electricidad, agua, drenaje, etc. Para estos cruzamientos la tubería se colocará a
una profundidad tal que se respete un mínimo de 60 cm de la tubería más profunda existente.
CRUCES CARRETEROS
CARRETERA OCOYOACAC-AMOMOLULCO 19°16´46.96”N 99°29´07.30” O
CRUCE ACUEDUCTO
Primer cruce de acueductos 19°16´46.95”N 99°29´08.28 O

Segundo cruce de acueductos 19°16’28.71”N 99°28´58.15” O
En el anexo 5 se incluye plano de Planta General del Ducto.
Página 10 de 175
Capacidad proyectada Las instalaciones de Distribuidora de Gas Natural México, abastecerá en

su primer fase a 14 instalaciones que se encuentran en el corredor industrial y posteriormente
podrá abastecer futuras necesidades de industrias que se instalen en el área. Ver Anexo 5 Plano
general.
El incremento de asociados en este proyecto se apagará a las disposiciones de la Comisión

Reguladora de Energía.
II.1.2 Fecha de operación.
Actualmente, el ducto no se encuentra en operación. La empresa se encuentra en proceso de

llevar a cabo los trámites necesarios para su construcción e instalación, sin embargo tienen
contemplado como fecha probable de entrada en operación el mes de abril del año 2010.
II.1.3 Planes de crecimiento a futuro.
Las empresas que forman el grupo de socios comerciales de Gas Natural Industrial se encuentran
en la siguiente tabla:
Socio comercial Giro o rama de actividad

METALCOM Metales y ampliación a Galvanizadora
QUIMICA AMTEX Productos Químicos
PLASTiGLAS Plásticos y acrílicos
INDUSTRIAS TUGAL Tubos y Metales
LLANTERA ATLAS Llantas
AGC CONVERTIDORA Pets de plástico
NYLAMD Productos plásticos y de ingeniería
LAMITUBO PM STEELE Inmobiliario de Oficinas
CRISTALUM Cristales
ICQ QUIMICA Productos Químicos
STERN PHARMA Vacunas y agua inyectable
SANOFI AVENTIS Laboratorios productos farmacéuticos
INDUSTRIAS GOMERA Plásticos y acrílicos
ROBOT / TURMIX Aspiradoras
SHUNCK / SINTERMETAL Metales
Estas empresas se encuentran ubicadas en Carretera Amomolulco-Ocoyoacac y Carretera San

Mateo-Atenco-Santiago-Tianguistengo.
Página 11 de 175
II.1.4 Vida útil del ducto y sus instalaciones.
La tubería de PE-3408 se considera para el gas natural un tiempo de vida útil de 100 años, además
que las tuberías contarán con supervisión constante, mantenimientos preventivos y correctivos en
todo el trayecto del gasoducto y en la city gate Ocoyoacac.
II.1.5. Criterios de ubicación
La ubicación de la Red de Distribución de Gas Natural de Distribuidora de Gas Natural México, fue
seleccionada debido a los siguientes aspectos:
La localización de la Estación de Regulación y Medición Ocoyoacac (ERM) se decidió
debido a la disponibilidad del suministro del gas natural del gasoducto de Venta de
Carpio-Toluca, está constituido por un Gasoducto de 25.40 cm. (10 pulgadas), se
construyó e los años 1974 y 1979, para abastecer de gas natural a la zona industrial
de Lerma en el Estado de México. El gasoducto tiene una longitud de 95.126 km. y se
desarrolla principalmente en los municipios de Ecatepec, Tultitlan, Tlanepantla,
Naucalpan, Cuajimalpa, Cuautitlán, Cuautitlán Izcalli, Atizapan de Zaragoza,
Huixquilican, Ameyalco, Ocoyoacac, San Mateo Atenco y Lerma, la cercanía con el
gasoducto Venta de Carpio-Toluca hace factible el transporte del combustible y su
posterior envío a la red de transporte.
Las operaciones para efectuar la interconexión del gasoducto a una estación de
regulación y medición en la zona industrial, serían menores y relativamente fáciles.
Cabe mencionar que la zona industrial se encuentra en crecimiento, por lo que la
instalación a corto y mediano plazo de más empresas, hacen viable la zona para la
instalación del gasoducto.
Las empresas instaladas en el área industrial son de diferentes giros: metales y
galvanizado, productos químicos, plásticos y acrílicos, tubos y metales, llantas, pets de
plástico, productos de plástico e ingeniería, inmobiliario de oficinas, cristales, vacunas
y agua inyectable, laboratorio de productos farmacéuticos y aspiradoras. Estas
empresas utilizan en su proceso productivo y actividades auxiliares gas L. P.
El trazado del ducto que se seleccionó de acuerdo a las vialidades principales de la
zona como lo son la Carretera Ocoyoacac-Amomolulco y la carretera San Mateo
Atenco-Santiago Tianguistenco.
La ruta propuesta representa las menores afectaciones municipales del área industrial.
El sitio seleccionado de cruce y el trayecto del gasoducto no se encuentra en un Área
Natural Protegida, ni en zona de valor histórico o sus alrededores, tampoco representa
afectaciones a las especies de flora o fauna, así como impactos negativos en las
actividades y usos de suelos de la zona.
Cabe mencionar que no se evaluaron sitios alternativos para determinar el trazo del ducto.
Página 12 de 175
II.2. Ubicación del ducto.
El proyecto se ubicará en el municipio de Ocoyoacac, Estado de México, con las siguientes

coordenadas:
Estación de Regulación y Medición “EMR” City Gate Ocoyoacac (proyecto):

Latitud Norte 19°16´55.60”” N 99°28´34.13” O
Gasoducto Venta de Carpio – Toluca propiedad de Distribuidora de Gas Natural México, S.A. de
C.V.
Latitud Norte 19°16´53.49” N 99°29´10.19” O
II.2.1. Descripción detallada de la localización
El sistema de transporte para usos propios estará abastecido e interconectado con el gasoducto de 10”
de Ø, Venta de Carpio – Toluca propiedad de Distribuidora de Gas Natural México, S.A. de C.V. en las
coordenadas 19°16´55.60” N 99°28´34.13” O el cual opera a una presión de 21 Kg/Cm2 (300 Psi), La
Estación de Regulación y Medición (ERM) estará interconectada al gasoducto mencionado
anteriormente por medio de tubería de acero de 3” de diámetro de acero al carbón en cedula 80, la
ERM la cual regulara a una presión de operación máxima de 7.025 Kg/Cm2 (99.931 Psi), dicha ERM
abastecerá de gas natural a los socios de Distribuidora de Gas Natural México, S.A. de C.V.
La ubicación del CITY GATE OCOYOACAC, será en las coordenadas: Latitud Norte: 19°16´55.60”
y Longitud Oeste: 99°28´34.13”, correspondientes al municipio de Ocoyoacac, Estado de México.
El trazo del ducto tiene una longitud de 4,457 metros lineales y se encuentra sobre la carretera
San Mateo Atenco – Santiago Tianguistengo con dirección hacia el sureste, desde la ubicación de
la City Gate Ocoyoacac, la cual llega hasta el cruce carretero a de la carretera AMOMOLULCO-
OCOYOACAC en las coordenadas: Latitud norte19°16´46.96” y Longitud oeste 99°29´07.30”. Este
cruce se realizará de manera subterránea, el ducto cruzara dos acueductos que van de manera
paralela al gasoducto sobre la carretera San Mateo Atenco-Santiago Tianguistengo.
Primer cruce de acueductos 19°16´46.95”N 99°29´08.28” O

Segundo cruce de acueductos 19°16’28.71”N 99°28´58.15” O
Una vez sobre el derecho de vía de las carreteras San Mateo Atenco – Santiago Tianguistengo y
AMOMOLULCO-OCOYOACAC, el ducto contará con las correspondientes interconexiones del
ducto principal a los asociados.
El ducto contará, además, con 6 válvulas de seccionamiento equidistantes, de corte de 3 pulgadas

de diámetro de PE-3408, las que estarán localizadas en los siguientes puntos:
VALVULAS DE SECCIONAMIENTO VS
VS 1 19°16´47.03” N 99°29´06.76” O
Página 13 de 175
VS 2 19°16´46.85” N 99°29’ 07.53”O

VS 3 19°16´24.33” N 99°28´55.51” O
VS 4 19°16’23.07” N 99°28´55.31” O
VS 5 19°16´24.75” N 99°28´53.48” O
VS 6 19°16´25.58” N 99°28´54.68” O
Plano DGNM-Oc-08-01
completo de 6” de Ø en AC conectada a una tubería existentes de la empresa Distribuidora de Gas
Natural México S.A de C.V. en el cadenamiento 0+000, continuando con dirección al sureste con
tubería de 6” de Ø en AC por la Calle del Llano, continuando con la misma dirección hasta llegar al
cadenamiento 0+200 se tiene el primer cruce direccional de via del ferrocarril, se continua sobre la
misma calle hasta llegar al extremo recto de una Tee de 6”X6”X6” de Ø en AC en el cadenamiento
0+250, a la cual llamaremos Tee 1.
Por el extremo recto de la Tee 1 con dirección al este se continua con tubería de 6” de Ø en AC hasta
llegar a un codo de 90º de 6” de Ø en AC por su extremo restante con dirección al sur se continua con
tubería de 6” de Ø en AC hasta llegar al segundo codo de 6” de Ø en AC por su extremo restante con
dirección al este se tiene una válvula de seccionamiento de 6” de Ø en AC para poder suministrar gas
natural a nuestro primer socio.
Retornando al Tee 1 por su extremo recto restante se continua con tubería de 6” de Ø en AC por la
misma callen en el cadenamiento 0+280 se tiene el primer cruce de río Ocoyoacac, se continua en la
misma dirección hasta llegar a un codo de 90º de 6” de Ø en AC en el cadenamiento 0+300 el cual
llamaremos punto B, por su extremo restante y con dirección al este se continua con tubería de 6” de Ø
en AC sobre la calle río Ocoyoacac, hasta llegar al cadenamiento 0+900 donde se tiene una Tee de
6”X6”X6” de Ø en AC, la cual llamaremos Tee 2.
Por el extremo recto de la Tee 2 con dirección al Norte se tiene una válvula de seccionamiento de 6” Ø
en AC posteriormente se continua con dirección al Norte para poder suministrar gas natural a nuestro
segundo socio.
Regresando a la Tee 2 por su extremo recto restante con dirección al este se continua con tubería de 6”
de Ø en AC por la misma calle hasta llegar al cadenamiento 1+300 donde se ubica un codo de 45º de
6” de Ø en AC, por su extremo restante con dirección al sureste se continua con tubería de 6” de Ø en
AC hasta llegar al cadenamiento 1+420 donde se ubica un codo de 45º de 6” de Ø en AC el cual
llamaremos punto C por su extremo restante con dirección al este se continua con tubería de 6” de Ø
en AC hasta llegar a un codo de 45º de 6” de Ø en AC seguido de una válvula de seccionamiento de
paso completo 6” de Ø en AC pósteramente se realiza un cruce carretero en cadenamiento 1+440 de
Se continua con la misma dirección hasta llegar al extremo centro de una Tee de 6”X6”X6” de Ø en AC
a la cual llamaremos Tee 3, por unos de sus extremos rectos laterales con dirección al sureste se
continua con un tramo de tubería de 6” de Ø en AC hasta llegar a una válvula de seccionamiento de
paso completo de 6” de Ø en AC seguido de un tapón.
Retornando a la Tee 3 por su extremo recto restante con dirección al noroeste de continua con tubería
de 6” de Ø en AC sobre la Carretera Amomoluco-Santiago Tianguistengo hasta llegar a una estación
de regulación que llamaremos punto D que se ubica en el cadenamiento 1+480.
Retornando a la Estación de Regulación en el punto D a la salida se tiene una Tee de 3”X3”X3” de Ø de

PE de alta densidad a la cual llamaremos Tee A por su extremo lateral restante se continua con
Tubería de 3” de Ø de PE de alta densidad con dirección al Noreste hasta llegar a un codo de 90º de 3”
Página 14 de 175
de Ø de PE de alta densidad por su extremo restante con dirección al sureste se continua con un tramo
de tubería hasta llegar a un codo de 90º de 3” de Ø de PE de alta densidad por su extremo recto
restante con dirección suroeste se continua con tubería de 3” de Ø de PE de alta densidad para
posteriormente cruzar la Carretera Amomoluco-Santiago Tianguistengo, en el cadenamiento 0+060
posteriormente se tiene un codo de 45º de 3” de Ø de PE de alta densidad por su extremo restante con
dirección al oeste se continua con un tramo de tubería de 3” de Ø de PE de alta densidad hasta llegar al
cadenamiento 0+090 donde se encuentra un codo de 45º de 3” de Ø de PE de alta densidad seguido
de una Tee de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee B,
Regresando a la Tee B por uno de sus extremos rectos laterares con dirección al noroeste se continúa
con tubería de 3” de Ø de PE de alta densidad hasta llegar a un codo de 90º de 3” de Ø de PE de alta
densidad por su extremo recto restante se tiene una válvula de seccionamiento de 3” de Ø de PE de
alta densidad para llegar a nuestro tercer socio.
Volviendo a la Tee B por su extremo recto lateral restante se tiene un codo de 45º de 3” de Ø de PE de
alta densidad por su extremo restante y con dirección al sur se continua con tubería de 3” de Ø de PE
de alta densidad hasta llegar una Tee de 3”X3”X3” de Ø de PE de alta densidad en el cadenamiento
0+210 la cual conoceremos como Tee C, por su extremo recto con dirección al este se tiene una válvula
de seccionamiento de 3” de Ø de PE de alta densidad para llegar a nuestro cuarto socio y poder
suministrar gas natural.
Regresando a la Tee C por su extremo lateral restante se continúa con tubería de 3” de Ø de PE de alta
densidad con dirección al sur hasta llegar al cadenamiento 0+340 donde se ubica un codo de 90º de 3”
de Ø de PE de alta densidad por su extremo restante con dirección al este se continua con tubería de
3” de Ø de PE de alta densidad hasta llegar al cadenamiento 0+530 donde su ubica una Tee de
3”X3”X3” de Ø de PE de alta densidad, la cual conoceremos como Tee D por su extremo centro con
dirección al norte se tiene una válvula de seccionamiento de 3” de Ø de PE de alta densidad para
posteriormente proporcionar gas natural a nuestro quinto socio.
Continuando con la Tee D por su extremo restante con dirección al este se continúa con tubería de 3”
de Ø de PE de alta densidad, hasta llegar al cadenamiento 0+560 donde se ubica una válvula de
seccionamiento de 3” de Ø de PE de alta densidad seguido de un tapón el cual se le llamara punto E
Retornando al punto D a la Tee A en su extremo restante se continua con tubería de 3” de Ø de PE de

alta densidad hasta llegar al punto F donde se ubica una Tee de 3”X3”X3” de Ø de PE de alta densidad
a la que llamaremos Tee E. por su extremo recto y con dirección al noroeste se continua con tubería de
3” de Ø de PE de alta densidad sobre la carretera Amomoluco-Santiago Tianguistengo, en el
cadenamiento 0+060 se realizara un cruce de Río Ocoyoacac posteriormente se continua con tubería
de 3” de Ø de PE de alta densidad hasta llegar al cadenamiento 0+240 donde se ubica una Tee de
3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee F, por su extremo centro con dirección al
Noreste se continua con entramo de Tubería hasta llegar a una válvula de seccionamiento de 3” de Ø
de PE de alta densidad, para posteriormente proporcionar gas natural a nuestro sexto socio.
Regresando a la Tee F por su extremo lateral restante se coloca una válvula de seccionamiento de 3”
de Ø de PE de alta densidad, seguida de un Tapón a este lugar se le llamara punto G,
noreste con tubería de 3” de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac, hasta llegar a
una Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee G, ubicada en el
cadenamiento 0+080, por su extremo centro con dirección al sureste se conectar un tramo de tubería
de 3” de de Ø de PE de alta densidad hasta llegar a una válvula de seccionamiento de 3” de Ø de PE
de alta densidad, para posteriormente proporcionar gas natural a nuestro séptimo socio.
Página 15 de 175
Continuando en la Tee G por su extremo lateral restante se con dirección al noreste se continua con
tubería de 3” de de Ø de PE de alta densidad hasta llegar a una Tee de de 3”X3”X3” de Ø de PE de alta
densidad la cual llamaremos Tee H ubicada en el cadenamiento 0+100, por su extremo centro con
dirección al sureste se conectar un tramo de tubería de 3” de de Ø de PE de alta densidad hasta llegar
a una válvula de seccionamiento de 3” de Ø de PE de alta densidad, para posteriormente proporcionar
gas natural a nuestro octavo socio.
Regresando a la Tee H por su por su extremo lateral restante se con dirección al noreste se continua
con tubería de 3” de de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac hasta llegar a una
Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee I ubicada en el cadenamiento
para posteriormente proporcionar gas natural a nuestro noveno socio.
Continuando en la Tee I por su por su extremo lateral restante se con dirección al noreste se continua
Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee J ubicada en el cadenamiento
para posteriormente proporcionar gas natural a nuestro Décimo socio.
Retornando a la Tee J por su por su extremo lateral restante se con dirección al noreste se continua
con tubería de 3” de de Ø de PE de alta densidad hasta llegar a una Tee de de 3”X3”X3” de Ø de PE
de alta densidad la cual llamaremos Tee J ubicada en el cadenamiento 0+630, por su extremo centro
con dirección al norte se conectar un tramo de tubería de 3” de de Ø de PE de alta densidad hasta
llegar a una válvula de seccionamiento de 3” de Ø de PE de alta densidad, para posteriormente
proporcionar gas natural a nuestro Undécimo socio.
Regresando a la Tee J por su por su extremo lateral restante se con dirección al noreste se continua
Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee K ubicada en el
cadenamiento 0+840, por su extremo centro con dirección al sur se conectar un tramo de tubería de 3”
de de Ø de PE de alta densidad hasta llegar a una válvula de seccionamiento de 3” de Ø de PE de alta
densidad, para posteriormente proporcionar gas natural a nuestro Undécimo décimo segundo socio.
Continuando en la Tee K por su extremo recto restante se coloca una válvula de seccionamiento de 3”
de Ø de PE de alta densidad seguida de un tapón al cual llamaremos punto H
Inicia la segunda parte del gasoducto en la Estación de Regulación y Medición la cual se conectara al
gasoducto de 10” de Ø de Venta de Carpio-Toluca propiedad de Distribuidora de Gas Natural México
S.A. de C.V. teniendo como coordenadas (19º 16` 55.35” N 99º 28` 32.69” O. se inicia la trayectoria del
gasoducto con tubería de 3” de Ø de PE de alta densidad, con dirección al sur hasta llegar al
cadenamiento 0+370 donde se encuentra una Tee de 3”X3”X3” de Ø de PE de alta densidad a la cual
llamaremos Tee L, por su extremo centro con dirección al oeste se conecta un tramo de tubería de 3”
Continuando con la Tee L por su extremo recto lateral restante se continua con tubería de 3” de Ø de
PE de alta densidad, hasta llegar al cadenamiento 0+620 donde se encuentra una Tee de 3”X3”X3·de Ø
de PE de alta densidad, la cual llamaremos Tee M, al cual llamaremos punto J, por uno de los
extremos laterales de la Tee M con dirección al oeste se continua con tubería de 3” de Ø de PE de alta
densidad, sobre la Calle 16 de Septiembre, hasta llegar al cadenamiento 0+400 donde se encuentra
una Tee de 3”X3”X3” de Ø de PE de alta densidad, la cual llamaremos Tee N, por su extremo centro se
conecta una transición de 3”x2” de Ø de PE de alta densidad, para continuar con tubería de 2” de Ø de
PE de alta densidad con dirección al sur hasta llegar a una Tee de 2”X2”X2” de Ø de PE de alta
Página 16 de 175
densidad, la cual llamaremos Tee Ñ, por uno de sus extremos laterales con dirección al oeste se
continua con tubería de 2” Ø de PE de alta densidad hasta llegar a un codo de 90º de 2” Ø de PE de
alta densidad, por su extremo recto restante se coloca una válvula de seccionamiento de 2” de Ø de PE
de alta densidad, para poder suministrar gas natural a nuestro décimo cuarto socio.
Regresando a la Tee Ñ por su extremo restante con dirección al este se continúa con un tubería de 2”
densidad, para poder suministrar gas natural a nuestro décimo quinto socio.
Retornando a la Tee N por su extremo restante se coloca una válvula de seccionamiento de 3” de Ø de

PE de alta densidad seguida de un tapón a este lugar se conocerá como punto K

Estación de Regulación y Medición 19°16´55.60” 99°28´34.13”
“EMR” City Gate
Ocoyoacac
Estación de Regulación 19°16´38.36” 99°29´02.58”
Gasoducto Venta de Carpio – 19°16´50.80” 99°29´28.53”
Toluca propiedad de Distribuidora
de Gas Natural México, S.A. de
C.V.
Cruce 1 carretero de la 19°16´24.16” 99°28´54.37”
OCOYOACAC
Cruce 2 carretero de la 19°16´24.27” 99°28´54.37”
OCOYOACAC
Primer cruce del Río 19°16´41.62” 99°29´27.53”
Ocoyoacac
Segundo cruce del Río 19°16’33.96” 99°29´11.61”
Ocoyoacac
Tercer cruce del Río 19°16’26.98” 99°28´55.74”
Ocoyoacac
Cuarto cruce del Río 19°16’25.41” 99°28´33.34”
Ocoyoacac
Cruce del Acuaducto 19°16’24.54” 99°28´54.88”
Válvula de Secionamiento 1 19°16´50.80” 99°29´28.53”
Acero de 6” de Ø
Válvula de Secionamiento 2 19°16´46.85” 99°29’ 07.53”
Acero de 6” de Ø
Acero de 6” de Ø
Válvula de Secionamiento 4 19°16’38.90” 99°29´02.83”
PE-3408 de 3” de Ø
Página 17 de 175

PE-3408 de 3” de Ø
PE-3408 de 3” de Ø
PE-3408 de 3” de Ø
PE-3408 de 3” de Ø
PE-3408 de 3” de Ø
PE-3408 de 3” de Ø
0 0
Industrias Tugal 19 16´27.58” 99 28´33.89”
0 0
Sanofi Aventis 19 16´27.00” 99 29´08.14”
0 0
Lamitubo 19 16´44.86” 99 29´10.21”
0 0
AG Convertidora 19 16´22.15” 99 28´47.27”
0 0
Plastigas De México 19 16´33.04” 99 28´53.83”
Llantera Atlas 19016´22.66” 990 28´38.74”
Industria Gomera 19016´20.01” 990 28´54.76”
Metalcom 19016´43.52” 990 28´43.09”
Química Amtex 19016´44.38” 990 28´36.54”
Robot 19016´37.59” 990 28´39.89”
Nylamid 19016´43.12” 990 28´51.89”
AGC 19016´39.26” 990 28´47.33”
IQC 19°16´43.20” 99°29´53.50”
Cristalum 19°16´48.31” 99°29´30.30”
Steren Pharma 19°16´14.56” 99°28´50.74”
Symbrom Quimica 19°16´21.73” 99°28´25.09”
Página 18 de 175
II.2.2 Plano de localización
Se anexa plano del Proyecto en donde se ubica dentro de la región del municipio de Ocoyoacac
del presente Estudio.
El Plano topográfico se encuentra en el Anexo 3
Página 19 de 175
Página 20 de 175
III. ASPECTOS DEL MEDIO NATURAL Y SOCIOECONÓMICO.
III.1 Descripción del área seleccionada.
ESTADO DE MÉXICO
El Estado de México representa el 1.1% de la superficie del país. Colinda al norte con Michoacán
de Ocampo, Querétaro e Hidalgo; al este con Hidalgo, Tlaxcala, Puebla, Morelos y el Distrito
Federa; al sur con Morelos y Guerrero; al oeste con Guerrero y Michoacán.
Sus coordenadas geográficas son:
Al norte 20° 17',

al sur 18° 20' de latitud norte
al este 98° 35',
al oeste 100° 37' de longitud oeste.
Se encuentra dividido en 120 municipios los cuales se muestran con su cabecera Municipal en la
siguiente tabla y el mapa con la división municipal del estado:
División geoestadística municipal

Clave Municipio Cabecera municipal
001 Acambay Acambay
002 Acolman Acolman de Nezahualcóyotl
003 Aculco Aculco de Espinoza
004 Almoloya de Alquisiras Almoloya de Alquisiras
005 Almoloya de Juárez Villa de Almoloya de Juárez
006 Almoloya del Río Almoloya del Río
007 Amanalco Amanalco de Becerra
008 Amatepec Amatepec
009 Amecameca Amecameca de Juárez
010 Apaxco Apaxco de Ocampo
011 Atenco San Salvador Atenco
012 Atizapán Santa Cruz Atizapán
013 Atizapán de Zaragoza Ciudad López Mateos
014 Atlacomulco Atlacomulco de Fabela
015 Atlautla Atlautla de Victoria
016 Axapusco Axapusco
017 Ayapango Ayapango de Gabriel Ramos Millán
018 Calimaya Calimaya de Díaz González
019 Capulhuac Capulhuac de Mirafuentes
025 Chalco Chalco de Díaz Covarrubias
026 Chapa de Mota Chapa de Mota
027 Chapultepec Chapultepec
028 Chiautla Chiautla
029 Chicoloapan Chicoloapan de Juárez
030 Chiconcuac Chiconcuac de Juárez
031 Chimalhuacán Chimalhuacán
020 Coacalco de Berriozábal San Francisco Coacalco
Página 21 de 175

021 Coatepec Harinas Coatepec Harinas
022 Cocotitlán Cocotitlán
023 Coyotepec Coyotepec
024 Cuautitlán Cuautitlán
121 Cuautitlán Izcalli Cuautitlán Izcalli
032 Donato Guerra Villa Donato Guerra
033 Ecatepec de Morelos Ecatepec de Morelos
034 Ecatzingo Ecatzingo de Hidalgo
064 El Oro El Oro de Hidalgo
035 Huehuetoca Huehuetoca
036 Hueypoxtla Hueypoxtla
037 Huixquilucan Huixquilucan de Degollado
038 Isidro Fabela Tlazala de Fabela
039 Ixtapaluca Ixtapaluca
040 Ixtapan de la Sal Ixtapan de la Sal
041 Ixtapan del Oro Ixtapan del Oro
042 Ixtlahuaca Ixtlahuaca de Rayón
044 Jaltenco Jaltenco
045 Jilotepec Jilotepec de Molina Enríquez
046 Jilotzingo Santa Ana Jilotzingo
047 Jiquipilco Jiquipilco
048 Jocotitlán Jocotitlán
049 Joquicingo Joquicingo de León Guzmán
050 Juchitepec Juchitepec de Mariano Rivapalacio
070 La Paz Los Reyes Acaquilpan
051 Lerma Lerma de Villada
123 Luvianos Luvianos
052 Malinalco Malinalco
053 Melchor Ocampo Melchor Ocampo
054 Metepec Metepec
055 Mexicaltzingo San Mateo Mexicaltzingo
056 Morelos San Bartolo Morelos
057 Naucalpan de Juárez Naucalpan de Juárez
059 Nextlalpan Santa Ana Nextlalpan
058 Nezahualcóyotl Ciudad Nezahualcóyotl
060 Nicolás Romero Villa Nicolás Romero
061 Nopaltepec Nopaltepec
062 Ocoyoacac Ocoyoacac
063 Ocuilan Ocuilan de Arteaga
065 Otumba Otumba de Gómez Farías
066 Otzoloapan Otzoloapan
067 Otzolotepec Villa Cuauhtémoc
068 Ozumba Ozumba de Alzate
069 Papalotla Papalotla
071 Polotitlán Polotitlán de la Ilustración
072 Rayón Santa María Rayón
073 San Antonio la Isla San Antonio la Isla
074 San Felipe del Progreso San Felipe del Progreso
124 San José del Rincón San José del Rincón
Página 22 de 175

075 San Martín de las Pirámides San Martín de las Pirámides
076 San Mateo Atenco San Mateo Atenco
077 San Simón de Guerrero San Simón de Guerrero
078 Santo Tomás Santo Tomás de los Plátanos
079 Soyaniquilpan de Juárez San Francisco Soyaniquilpan
080 Sultepec Sultepec de Pedro Ascencio Alquisiras
081 Tecámac Tecámac de Felipe Villanueva
082 Tejupilco Tejupilco de Hidalgo
083 Temamatla Temamatla
084 Temascalapa Temascalapa
085 Temascalcingo Temascalcingo de José María Velasco
086 Temascaltepec Temascaltepec de González
087 Temoaya Temoaya
088 Tenancingo Tenancingo de Degollado
089 Tenango del Aire Tenango del Aire
090 Tenango Del Valle Tenango de Arista
091 Teoloyucan Teoloyucan
092 Teotihuacan Teotihuacán de Arista
093 Tepetlaoxtoc Tepetlaoxtoc de Hidalgo
094 Tepetlixpa Tepetlixpa
095 Tepotzotlán Tepotzotlán
096 Tequixquiac Tequixquiac
097 Texcaltitlán Texcaltitlán
098 Texcalyacac San Mateo Texcalyacac
099 Texcoco Texcoco de Mora
100 Tezoyuca Tezoyuca
101 Tianguistenco Santiago Tianguistenco de Galeana
102 Timilpan San Andrés Timilpan
103 Tlalmanalco Tlalmanalco de Velázquez
104 Tlalnepantla de Baz Tlalnepantla
105 Tlatlaya Tlatlaya
106 Toluca Toluca de Lerdo
125 Tonanitla Santa María Tonanitla
107 Tonatico Tonatico
108 Tultepec Tultepec
109 Tultitlán Tultitlán de Mariano Escobedo
110 Valle de Bravo Valle de Bravo
122 Valle de Chalco Solidaridad Xico
111 Villa de Allende San José Villa de Allende
112 Villa del Carbón Villa del Carbón
113 Villa Guerrero Villa Guerrero
114 Villa Victoria Villa Victoria
043 Xalatlaco Xalatlaco
115 Xonacatlán Xonacatlán
116 Zacazonapan Zacazonapan
117 Zacualpan Zacualpan
118 Zinacantepec San Miguel Zinacantepec
119 Zumpahuacán Zumpahuacán
120 Zumpango Zumpango de Ocampo
Página 23 de 175

INEGI. Dirección General de Geografía. Catálogo de Claves de Entidades Federativas,

Fuente: Municipios y Localidades.
Página 24 de 175
OCOYOACAC
Página 25 de 175
De acuerdo a la información estadística disponible, la población total de la Entidad para el año

2005 es de 14 013 441 habitantes, de los cuales 6 974 580 son hombres y 7 038 861 son mujeres.
El Estado de México cuenta con una población estimada de 14 millones 435 mil 284 personas,
reportadas por el Consejo Estatal de Población en el año 2007.
MUNICIPIO DE OCOYOACAC
El municipio de Ocoyoacac se localiza en la porción central del Estado de México y colinda al

norte con los municipios de Lerma y Huixquilucan; al este con el Distrito Federal y el municipio
de Xalatlaco; al sur con los municipios de Xalatlaco, Santiago Tianguistenco Y Capulhuac.
Cuenta con una superficie total de 13,471 hectáreas.
El municipio de Ocoyoacac representa el 0.57% de la superficie del estado.
Se ubica en las siguientes coordenadas geográficas:
Latitud: 19° 12’ 18” al 19° 18’ 35”. Longitud: 99° 19´06” al 99° 31’ 15”.
La cabecera está ubicada a 2,800 msnm, pero en el territorio se alcanzan alturas hasta de 3,850
msnm; la colonia más alta del país es La Marquesa, con 3,100 msnm.
LOCALIDADES PRINCIPALES
LATITUD NORTE LONGITUD OESTE
NOMBRE (a) ALTITUD (b)
(b) (b)
Grados Minutos Grados Minutos (msnm)
a
OCOYOACAC 19 16 99 28 2 580
SAN PEDRO CHOLULA 19 16 99 29 2 570
SAN JERÓNIMO
19 16 99 25 2 760
ACAZULCO
SAN PEDRO ATLAPULCO 19 15 99 24 3 250
PEDREGAL DE
19 15 99 28 2 570
GUADALUPE HIDALGO
SAN ANTONIO EL LLANITO 19 17 99 30 2 570
COLONIA GUADALUPE
19 15 99 29 2 570
VICTORIA
COLONIA JUÁREZ (LOS
19 17 99 28 2 670
CHIRINOS)
LOMA BONITA 19 16 99 27 2 620
MARQUEZA, LA 19 18 99 22 3 050
Página 26 de 175
a
Cabecera Municipal
msnm: metros sobre el nivel del
mar.
FUENTE: (a) INEGI. México. XII Censo General de Población y Vivienda
2000. Tabulados Básicos.
(b) INEGI. Carta Topográfica, 1:50 000.
La cabecera municipal, denominada también Ocoyoacac, se encuentra ubicada a 48 km, de la

ciudad de México y a 18 km de la capital del Estado de México.
Su territorio es de 134.71 kilómetros cuadrados y comprende la cabecera municipal con sus
barrios, cinco pueblos y veintidós colonias.
Imagen III.4. Municipio de Ocoyoacac en el estado de México.
Página 27 de 175
III.1.1. Flora.
El parque nacional Miguel Hidalgo o La Marquesa, es una de las más importantes áreas ecológicas
protegidas con cerca de mil hectáreas.
Entre los frutales predominan el manzano, pera, ciruela, ciruelo, capulín, chabacano, durazno y
tejocote. Entre las plantas agrícolas predomina el maíz, haba, papa, hortalizas, gramíneas, avena y
forrajes. En los bosques las pináceas y coníferas, abetos, oyameles, abies religiosa, pinos como el
moctezuma y el tejocote; el encino, huejote y el cedro. Entre las plantas de ornato hay
aproximadamente doscientas especies todas de clima templado sub-húmedo.
El municipio tiene 13, 471.6 hectáreas de superficie total, y dentro de las cuales una amplia
superficie de 6,325.4 para las actividades de agricultura temporal, de pastizal inducido tiene
1,352.5 hectáreas, y de bosque 4,316.9 hectáreas, de estas ,602.2 corresponden a bosque de
coníferas, y 714.6 de bosque de encino.
AGRICULTURA Y
VEGETACIÓN
AGRICULTURA DE
TEMPORAL CON
CULTIVO ANUAL
Zea mays MAÍZ COMESTIBLE
MUNICIPAL
Avena sativa AVENA FORRAJE
AGRICULTURA DE
TEMPORAL CON
CULTIVO ANUAL,
PERMANENTE
MUNICIPAL
Agave spp. MAGUEY PULQUERO COMESTIBLE
AGRICULTURA DE
HUMEDAD CON
CULTIVO ANUAL
MUNICIPAL
Phaseolus vulgaris FRIJOL COMESTIBLE
BOSQUE DE OYAMEL
26.39% DE LA SUPERFICIE FORESTAL,
Abies religiosa OYAMEL
Página 28 de 175
AGRICULTURA Y
VEGETACIÓN

INDUSTRIAL
FORESTAL,
Pinus montezumae OCOTE
INDUSTRIAL
Lupinus sp. FRIJOLILLO DOMÉSTICO
BOSQUE DE PINO
6.66% DE LA SUPERFICIE FORESTAL,
Pinus montezumae OCOTE
FORESTAL,
Pinus teocote PINO CHINO
INDUSTRIAL
FORESTAL,
Pinus sp. PINO
INDUSTRIAL
FORESTAL,
Abies religiosa OYAMEL
INDUSTRIAL
FORESTAL,
Alnus sp. AILE
INDUSTRIAL
BOSQUE DE ENCINO
7.11% DE LA SUPERFICIE DOMÉSTICO,
Quercus rugosa ENCINO
MUNICIPAL FORESTAL
DOMÉSTICO,
Quercus laurina ENCINO LAURELILLO
FORESTAL
DOMÉSTICO,
Quercus obtusata ENCINO BLANCO
FORESTAL
DOMÉSTICO,
Arbutus xalapensis MADROÑO
FORESTAL
PASTIZAL INDUCIDO
Muhlenbergia sp. ZACATÓN FORRAJE
MUNICIPAL
Bouteloua sp. NAVAJITA FORRAJE
Aristida sp. ZACATE FORRAJE
Quercus sp. ENCINO DOMÉSTICO
OTRO
MUNICIPAL
NOTA: Sólo se mencionan algunas especies útiles.

FUENTE: INEGI. Carta de Uso del Suelo y Vegetación, 1:250 000 (Actualizada
1997). Inédita.
Página 29 de 175
III.1.2. Fauna.
El estado posee una vasta biodiversidad; cuenta con una gran riqueza ecológica en un conjunto de
ecosistemas terrestres y acuáticos. Respecto al municipio de Ocoyoacac, el incremento en las
actividades industriales, el crecimiento de la población y construcción de infraestructura han
impactado desfavorablemente la población de animales, que a la vez se encuentran sujetas a
presiones ambientales, a cambios genéticos, escasez de agua o alimentos, a aislamientos diversos
y, en su mayor parte, al constante acecho y explotación irracional del hombre, quien ha provocado
su disminución numérica y, en otros casos, su extinción. Se estima que existe una mayor población
animal en las zonas montañosas del municipio.
Mamíferos: venado cola blanca, el cuernicabro, gato montés, tigrillo, coyote, armadillo, teporingo,
conejo y liebre, comadreja, tuza, murciélago, rata, ardilla, tejón, cacomixtle, tlacuache, armadillo y
zorrillo.
Aves: Gavilán (Accipiter nisus), gavilancillo, codorniz, correcaminos, paloma silvestre, búho y
múltiples aves canoras.
Gavilán
Venado cola blanca
Reptiles: La víbora de cascabel, camaleón, escorpión, lagarto y lagartija.
Página 30 de 175
III.1.3. Suelo.
Estructura y Formación de Suelos
Geomorfología
La geomorfología está representada por elevaciones de hasta 3 850 m.s.n.m. en las zonas
accidentadas que se ubican dentro del municipio; las geoformas más comunes son zonas planas,
laderas abruptas, lomeríos y mesetas.
La cabecera municipal, La Asunción Tepexoyuca, San Pedro Cholula, y una parte de San Antonio
el Llanito, entre otras, se localizan en el rango de pendientes de 0 a 5%, formando las zonas
planas del territorio municipal.
Dentro de las pendientes medias, enmarcadas dentro del rango de 5-15% se localizan; el Pedregal
de Guadalupe Hidalgo, Fraccionamiento Campestre Puerta del Carmen, San Pedro Atlapulco, San
Jerónimo Acazulco y la Marquesa (como centros de población) y parte de la Cordillera del
Pedregal, Valle del Silencio, Valle del Conejo, Valle la Carbonera y las laderas de los volcanes
Pehualtepec, Texontepec y el Caballito.
Dentro del rango de 15-25% se encuentra parte de la Cordillera del Pedregal, Volcán el Caballito y
el Cerro el Gavilán, entre otros.
Las pendientes más pronunciadas mayores al 25% se encuentran en la parte norte de la cabecera
municipal y en los cerros; el Muñeco, El Gavilán, el Molcajete, las Gallinas, el Ojo, Texontepec y
Emerenciano.
El municipio de Ocoyoacac forma parte del sistema montañoso de las Cruces y los 4 volcanes
apagados: Texontepec, El caballito, Emerenciano y Pehualtepec.
Las principales elevaciones en el municipio de Ocoyoacac son: El Muñeco, El Gavilán y

Huellamelucan con alturas que varían entre los 3800 y 3400 metros sobre el nivel del mar
(m.sn.m.); el resto de las elevaciones presentan alturas que oscilan entre los 3400 y 2800 m.s.n.m.
como se muestra en la siguiente tabla y el mapa con la orografía del municipio:
LONGITUD OESTE
ELEVACIONES PRINCIPALES ALTITUD
LATITUD NORTE
NOMBRE Grados Minutos Grados Minutos (msnm)
CERRO EL GAVILÁN 19 16 99 21 3 450
CERRO QUELLAMELUCAN 19 17 99 24 3 320
CERRO LA PULGA 19 14 99 23 3 220
CERRO LA PALMA 19 18 99 24 3 220
CERRO LAS GALLINAS 19 18 99 25 3 160
VOLCÁN EMERENCIANO 19 15 99 23 3 080
CERRO EL OJO DE BUEY 19 17 99 25 3 070
CERRO EL MOLCAJETE 19 18 99 26 3 040
Página 31 de 175
VOLCÁN TEXONTEPEC 19 15 99 25 3 050

VOLCÁN CABALLITO 19 15 99 25 2 870
CERRO EL FRESNO 19 17 99 26 2 820
msnm: metros sobre el nivel del mar.
FUENTE: INEGI. Carta Topográfica, 1:50 000.
Geología
El área municipal se localiza dentro de una zona de actividad volcánica, constituida por una
secuencia de rocas formadas por derrames piroclásticos y en menor proporción, por derrames
continentales.
Las rocas aflorantes están representadas por andesitas, basaltos y riolitas del terciario y por
material aluvial y lacustre del cuaternario; los esfuerzos de compresión que suscitarion durante el
terciario superior generaron la extravasación de material volcánico, originando extensos
afloramientos de rocas ígneas extrusivas (básicamente en El Pedregal).
En el municipio se identifican zonas donde existen fracturas, las cuáles se originaron a través de
movimientos de tensión, ocasionados por los movimientos tectónicos orogénicos, fracturas que
pueden originar fallas en un futuro. Estas zonas se localizan en el suroeste, en la zona conocida
como Cordillera del Pedregal y el volcán Texontepec; al sureste en la zona montañosa formada por
el volcán Emerenciano, el Cerro del Muñeco y el Gavilán; al norte se encuentra la zona
comprendida por los cerros: Ojo de Buey, Puerto del Sol, Huellamelucan y los Valles del Silencio,
Página 32 de 175
del Conejo y la Carbonera; y al norte la zona comprendida por el Cerro la Virgen, el Molcajete y el
Pie de Moctezuma.
Otra configuración geológica se encuentra en la parte suroeste y corresponde a suelos con

material aluvial, que por sus características tienden a ser desfavorables para la cimentación de
edificaciones, por ser suelos relativamente blandos, en estas condiciones se encuentran las
localidades de San Pedro Cholula, el Llano del Compromiso, el Pedregal de Guadalupe Hidalgo, el
Fraccionamiento Puerta del Carmen y una parte de la cabecera municipal.
Edafología
Desde el punto de vista edafológico, el municipio está conformado por seis diferentes unidades de
suelo, siendo la más importante los Andosoles, ya que se localizan en la mayor parte del territorio
municipal ocupando las partes altas, es decir, en las zonas accidentadas y boscosas. Estos suelos
se caracterizan por estar formados por materiales de cenizas volcánicas, son suelos muy sueltos
que presentan textura esponjosa y su vocación es únicamente forestal; suelen ser muy
susceptibles a la erosión cuando quedan desprovistos de vegetación.
La segunda unidad está formada por los Feozem, los cuales ocupan la mayor parte de los terrenos
planos y semiplanos, ubicándose en ellas las comunidades de San Pedro Cholula, San Antonio el
Llanito y el Pedregal de Guadalupe Hidalgo; se caracterizan por presentar una capa superficial
obscura rica en material orgánica y en nutrientes, que favorece los altos rendimientos en
agricultura de riego y temporal, si son desprovistos de vegetación, y dependiendo de la ubicación
en la que se encuentren, tienden a ser erosionados con facilidad.
Página 33 de 175
La tercera unidad pertenece a los Luvisoles, que se localizan al norte y noreste de la cabecera
municipal; son suelos ricos en arcilla, son fértiles y son de alta susceptibilidad a la erosión. En
México muchos luvisoles se encuentran erosionados debido al mal manejo cuando el uso es
agrícola y pecuario.
La cuarta unidad corresponde a los Cambisoles ubicados principalmente en las comunidades de

San Jerónimo Acazulco y San Pedro Atlapulco, así como en la parte suroeste del municipio. Son
suelos jóvenes, poco desarrollados y se caracterizan por presentar en el subsuelo una capa de
roca, formando terrones. Además puede presentar acumulación de algunos materiales como
arcilla, carbonato de calcio, fierro, manganeso, entre otros, son de moderada a alta susceptibilidad
a la erosión.
La quinta unidad pertenece a los Vertisoles, ubicados en la Asunción de Tepexoyuca y en una

pequeña porción de la cabecera municipal. Estos suelos se caracterizan por las grietas anchas y
profundas que aparecen en ellos en la época de sequía, son suelos muy arcillosos, son pegajosos
cuando están húmedos y muy duros estando secos. A veces son salinos características que los
condicionan para el desarrollo urbano, para la agricultura son suelos fértiles, pero presentan
problema para su manejo, ya que su dureza dificulta su labranza.
Por último se encuentra la sexta unidad que pertenece a los Litosoles localizados en la parte
suroeste del municipio la cual pertenece a la Cordillera del Pedregal, se caracterizan por se suelos
con profundidad menor de 10 cm, el uso de los mismos depende de la vegetación que los cubre; el
empleo en la agricultura se encuentra condicionado a la presencia de agua y se ve limitado por el
peligro de erosión.
GEOLOGÍA OCOYOACAC
ROCA O UNIDAD % DE LA
ERA PERIODO
SUELO LITOLÓGICA SUPERFICIE
ÍGNEA
C CENOZOICO Q CUATERNARIO (b) BASALTO 21.96
EXTRUSIVA
TOBA
(tb) 24.86
BÁSICA
BRECHA
(bvb) VOLCÁNICA 3.82
BÁSICA
SUELO (al) ALUVIAL 9.40
(la) LACUSTRE 0.08
ÍGNEA
T TERCIARIO (a) ANDESITA 39.88
EXTRUSIVA
FUENTE: INEGI. Carta Geológica, 1:250 000.
Página 34 de 175
Aprovechamiento Actual del Suelo
El uso del suelo se encuentra distribuido de la siguiente manera:
USO POTENCIAL DE LA TIERRA
% DE LA
CONCEPTO
CLASE O SUBCLASE SUPERFICIE
CLAVE DESCRIPCIÓN MUNICIPAL
USO AGRÍCOLA A1 MECANIZADA CONTINUA 30.65

A2.2 DE TRACCIÓN ANIMAL CONTINUA 18.00
A4 MANUAL CONTINUA 2.60
A6 NO APTAS PARA LA AGRICULTURA 48.75
PARA EL DESARROLLO DE
USO PECUARIO P1 48.66
PRADERAS CULTIVADAS
PARA EL APROVECHAMIENTO DE LA
P4
VEGETACIÓN NATURAL
ÚNICAMENTE POR EL GANADO
2.60
CAPRINO
P5 NO APTAS PARA USO PECUARIO 48.74
FUENTE: INEGI. Uso Potencial, Agricultura, 1:250 000.

INEGI. Uso Potencial, Ganadería, 1:250 000.
Uso agrícola de temporal (maíz, trigo, avena, entre otros) localizado alrededor de la cabecera y en
una zona importante al sureste dentro del área forestal, siendo éste de baja y mediana
productividad por el tipo de suelo, localizándose el primero en la porción más cercana a la zona
natural y el segundo es el que se encuentra rodeando a la zona urbana actual.
El uso forestal se localiza al norte, este , suroeste y sureste del municipio; está formado por
bosques de coníferas (Abies-religiosa, Pinus sp y Quercus), dividido en zonas protegidas y zonas
no protegidas.
Las zonas protegidas corresponden al Parque Nacional “Insurgente Miguel Hidalgo y Costilla”
decretado el día 9 de septiembre de 1936 bajo Protección Federal destinado a la conservación de
la flora, de la fauna y de las aguas; y el Parque “Otomí-Mexica” bajo Protección Estatal, según
decreto del día 8 de enero de 1980, que por las características topográficas de su territorio y la
naturaleza forestal del área, fue creado para su conservación, reforestación, control de corrientes
pluviales, absorción de agua, prevención de inundaciones, erosión, mejoramiento, desarrollo de
suelos, desarrollo de programas silvícola e infraestructura turística y restricciones a los
asentamientos humanos, entre otros. Cabe mencionar que el Parque Nacional se encuentra
contenido en lo que es el Parque Estatal Otomí-Mexica.
La zona forestal no protegida corresponde al área comprendida por los derrames lávicos
pertenecientes a la Cordillera del Pedregal que conforman un bosque conservado de encinos
Página 35 de 175
Uso recreativo, este uso se da predominantemente en el Parque Nacional Insurgente Miguel

Hidalgo y Costilla en torno al poblado conocido como la Marquesa, en la Presa de Salazar, y en 24
valles recreativos, entre los que destacan los valles del Columpio, del Conejo, del Silencio y del
Potrero.
Las industrias medianas y grandes se concentran en la parte noroeste del municipio, que sin
constituir un parque industrial, sí se identifica como zona industrial en la cual predominan las
empresas químicas y farmacéuticas.
Asimismo, existe un Centro de Energía Nuclear del Instituto Nacional de Investigaciones Nucleares
cuya finalidad es el desarrollo científico y tecnológico en el campo de las ciencias y tecnologías
nucleares, dar asistencia técnica a dependencias públicas y privadas en construcción y operación
de instalaciones radiactivas y todos los objetivos y aplicaciones de la energía atómica en forma. (
ver plano D-2)
El uso urbano está constituido por la cabecera municipal, San Jerónimo Acazulco, San Pedro
Atlapulco, San Pedro Cholula, el Pedregal de Guadalupe Hidalgo y la Marquesa como las
poblaciones más importantes del municipio y otras localidades menores como lo son la Colonia
Juárez y la Colonia Ortiz Rubio, al norte de la carretera México-Toluca y San Antonio El Llanito.
Ocoyoacac es un municipio que presentan gran fragilidad a los cambios de usos del suelo, debido
a las características naturales de su territorio. Desde el punto de vista orogénico y edafológico la
parte este del municipio está formada por el sistema montañoso Sierra de las Cruces, con
elevaciones que llegan hasta los 3 700 metros sobre el nivel del mar con fuertes pendientes y
valles intermontanos, constituidos por suelos muy frágiles, andosoles, y altamente susceptibles a la
erosión si son despojados de la vegetación natural forestal.
Página 36 de 175
Otra zona muy vulnerable al desarrollo urbano se localiza en la parte sur de la cabecera municipal,
que está formada por la Cordillera del Pedregal, cuyas características físicas y naturales la
identifican como un área a proteger, el uso recomendado para esta área tendría que se el de
conservación y recreación.
III.1.4. Hidrología.
En referencia a las aguas superficiales la región hidrológica en la que se localiza Ocoyoacac, es la

Número 12 Lerma-Chapala- Santiago; forma parte de la cuenca alta del río Lerma, dentro de la
Sub-cuenca No. 3 denominada corriente Arroyo Salazar.
REGIONES, CUENCAS Y SUBCUENCAS HIDROLÓGICAS

% DE LA
REGIÓN CUENCA SUBCUENCA
SUPERFICIE
LERMA- R. LERMA- R. ALMOLOYA-

RH12 A a 99.38
SANTIAGO TOLUCA OTZOLOTEPEC
L. TEXCOCO Y
RH26 PÁNUCO D R. MOCTEZUMA P 0.62
ZUMPANGO
FUENTE: INEGI. Carta Hidrológica de Aguas

Superficiales, 1:250 000.
Página 37 de 175
En relación con la hidrografía superficial, la zona estudiada queda comprendida dentro de la

Región Hidrológica No. 12, en la cuenca del Río Lerma. El escurrimiento superficial más importante
es el colector principal del río Lerma. Hace todavía algunos años se originaba con los manantiales
que formaban las lagunas de Almoloya del Río, Lerma y San Bartolo, constituyendo las tres una
zona lacustre en proceso avanzado de senectud. Con el paso de los años y la explotación excesiva
de los acuíferos, han desaparecido los manantiales y las lagunas, pero en cambio, ahora el cauce
del río Lerma recibe aportaciones importantes de las aguas residuales de Toluca y poblaciones
vecinas, así como del corredor industrial Toluca-Lerma, representado actualmente una de las
cuencas más contaminadas del país en su tramo Lerma- Atlacomulco.
Ríos.
La corriente Arroyo Salazar tiene sus orígenes al este del Cerro El Ángel, desciende desde una
altitud del orden de 3 450 m. s. n. m. a 3.5 km. De su nacimiento atraviesa la población La
Marquesa, a partir de este sitio toma el nombre de río La Marquesa y sigue una dirección oeste;
dos kilómetros aguas debajo de este punto, vierte sus aguas en la laguna de Salazar para salir en
una dirección oeste con el nombre de arroyo Salazar; sigue su recorrido en dirección sur hasta
recibir por la margen izquierda a siete kilómetros, la aportación de tres arroyos denominados Agua
de Lechuza, Paso de Tejamaniles y Dos Conejos; un kilómetro aguas debajo de esta unión, pasa
por la parte norte de la población San Jerónimo Acazulco. A dos kilómetros agua debajo de la
confluencia del Arroyo Salazar y el Arroyo Agua Apestosa, atraviesa las poblaciones de la
Asunción Tepexoyuca y Ocoyoacac; sigue en una dirección oeste hasta que dos kilómetros aguas
debajo de esta población su caudal se incrementa con la aportación de la margen izquierda del
arroyo Texcalpa, dicho arroyo tiene una dirección este oeste en sus inicios se conoce como Arroyo
México y pasa por las poblaciones de Guadalupe Victoria y San Pedro Cholula; sigue en dirección
oeste 1.5 km. y cambia a dirección norte. El arroyo Salazar después de la confluencia con el arroyo
Texcalpa, recibe las aguas las aguas de la zona industrial y cambia a dirección oeste para
descargar finalmente sus aguas al río Lerma a un kilómetro al sur de la población de Lerma de
Villada.
CORRIENTES DE AGUA
NOMBRE UBICACIÓN
AGUA APESTOSA RH12Aa
AGUA DE LECHUZA RH12Aa
DOS CONEJOS RH12Aa
MÉXICO RH12Aa
MUERTO RH12Aa
SALAZAR RH12Aa
FUENTE: INEGI. Carta Hidrológica de Aguas Superficiales, 1:250 000.

INEGI. Carta Topográfica, 1:50 000
Lagos y lagunas.
En el municipio de Ocoyoacac se encuentra la Laguna Salazar.
Página 38 de 175
Presas
En el municipio existen las presas del Potrero, El Zarco, La Marquesa, El Pachón, La Cima y
Salazar.
Aguas subterráneas.
En el municipio se localizan 17 pozos que explota la Dirección General de Construcción y
Operación Hidráulica del Gobierno del Distrito Federal y que forma parte del Sistema Lerma, que
desde 1951, abastecen al Distrito Federal.
Las principales fuentes de abastecimiento de este sistema son tres pozos: El Pozo No. 1, el Pozo
No. 2 y el Pozo No. 5; cabe mencionar, que este último pertenece al acueducto del sistema Lerma
que abastece de agua potable a la ciudad de México.
De este Sistema de pozos también se abastecen los sistemas de agua de la cabecera municipal,
de San Pedro Cholula, del Pedregal de Guadalupe Hidalgo y de la zona industrial.
Adicionalmente a los pozos del sistema Lerma operan tres pozos para abastecer a la población, el
del barrio de Santiaguito, el del barrio de Santa María y el del barrio de la Asunción Tepexoyuca,
los dos primeros operados también por la Dirección General de Construcción y Operación del Agua
y el último, por el comité de Tepexoyuca.
El pozo No. 1 se localiza en el barrio de Santiaguito y se denomina “Pozo Antiguo” tiene una
capacidad de abastecimiento de 24 litros por segundo, una bomba de 250 hp y 97 metros de
profundidad.
El pozo No. 2 se localiza en el barrio de Santa María y se denomina “Pozo Nuevo”, su capacidad
de abastecimiento es de 16 litros por segundo, cuenta con una bomba de 200 hp y 97 metros de
profundidad.
El pozo No. 5 se localiza en Cholula y frente a él se encuentran una estación de rebombeo. Tiene
una capacidad de abastecimiento de 42 litros por segundo extraídos mediante una bomba de 250
hp de potencia y 97 metros de profundidad. Cuenta con una conexión al acueducto de Lerma y otra
con el rebombeo.
Por otra parte, existen 2 tanques de almacenamiento en la zona norte de la cabecera municipal,
(cercanos al paraje de La Campana) hacia donde se conduce el líquido de los pozos y de donde es
distribuido al os cuatro barrios de la cabecera; uno es conocido como tanque “Viejo” y es de 310
000 litros y, el otro “Solidaridad” con capacidad de 500 000 litros.
Manantiales.
Los principales manantiales son: Los Ajolotes (entubado hacia el D. F.), y múltiples manantiales de
los montes de Las Cruces, que forman los ríos de La Marquesa-Huixquilucan-Los Remedios-
Moctezuma-Pánuco; El Ángel-La Marquesa-Ocoyoacac-Lerma-Santiago; El Río de México-
Chichipicas-Lerma-Santiago; el Río Muerto que se consume en la Laguna de Victoria, y el Río
Tehualtepec-Capulhuac-Lerma-Santiago.
Página 39 de 175
Dentro de los más conocidos se encuentran El Fresno, El Túnel, La Perita, y El Pedregal; de los
tres primeros se extrae agua para consumo doméstico a excepción del Pedregal, que se encuentra
contaminado.
III.1.5. Densidad demográfica del sitio.
El municipio de Ocoyoacac ha presentado durante los últimos 50 años una dinámica poblacional
variable, registrando la tasa de crecimiento más elevada durante la década de 1970-1980 con un
5.57%, la cual decreció considerablemente a 0.99% en la década siguiente, comportamiento que
resulto similar en todo el Estado.
POBLACIÓN TOTAL SEGÚN SEXO EN EL ESTADO DE MÉXICO Y EL MUNICIPIO DE OCOYOCAC.

Años censales 1950 a 2000
AÑO TOTAL HOMBRES PORCENTAJE MUJERES PORCENTAJE
1950
ESTADO 1,392,623 694,164 49.8 698,459 50.2
MUNICIPIO 12,423 6,174 49.7 6,249 50.3
1960
ESTADO 1,897,851 959,956 50.6 937,895 49.4
MUNICIPIO 14,574 7,433 51.0 7,141 49.0
1970
ESTADO 3,833,185 1,931,257 50.4 1,901,928 49.6
MUNICIPIO 19,364 9,823 50.7 9,541 49.3
1980
ESTADO 7,564,335 3,755,869 49.7 3,808,466 50.3
MUNICIPIO 33,952 16,991 50.0 16,961 50.0
1990
ESTADO 9,815,795 4,834,549 49.3 4,981,246 50.7
MUNICIPIO 37,395 18,465 49.4 18,930 50.6
1995
ESTADO 11,707,964 5,776,054 49.3 5,931,910 50.7
MUNICIPIO 43,670 21,614 49.5 22,056 50.5
2000
ESTADO 13,096,686 6,407,213 48.9 6,689,473 51.1
MUNICIPIO 49,643 24,360 49.1 25,283 50.9
FUENTE: INEGI. Estado de México. VII, VIII, IX, X, XI y XII Censos Generales de Población
y Vivienda, 1950, 1960, 1970, 1980, 1990 y 2000.
INEGI. Estado de México. Conteo de Población y Vivienda, 1995; Resultados
Definitivos; Tabulados Básicos. Tomo I.
Página 40 de 175
En general, desde 1950 hasta 1995, el crecimiento de la población municipal se ha mantenido por
debajo del crecimiento Estatal; sólo para el periodo 1995-2000 registró una tasa mayor con un
3.04% mientras que la de Estado fue de 2.65%.
Lo anterior implicaría dos cosas: por una parte, que a pesar de ser un municipio que se ubica entre
la Zona Metropolitana del Valle de México y la del Valle de Toluca, su crecimiento poblacional
acelerado apenas comienza y por otra que no ha contado con las condiciones necesarias para
atraer población.
POBLACIÓN TOTAL POR PRINCIPALES CUADRO 2.2

LOCALIDADES SEGÚN SEXO
Al 14 de febrero de 2000
LOCALIDAD TOTAL HOMBRES MUJERES
a
ESTADO 13,096,686 6,407,213 6,689,473
MUNICIPIO 49,643 24,360 25,283
OCOYOACAC 22,145 10,902 11,243
SAN PEDRO CHOLULA 7,905 3,906 3,999
SAN JERÓNIMO ACAZULCO 4,610 2,183 2,427
SAN PEDRO ATLAPULCO 3,828 1,835 1,993
PEDREGAL DE GUADALUPE HIDALGO 2,960 1,451 1,509
SAN ANTONIO EL LLANITO 1,247 602 645
COLONIA GUADALUPE VICTORIA 1,010 526 484
COLONIA JUÁREZ (LOS CHIRINOS) 872 438 434
LOMA BONITA 797 382 415
MARQUEZA, LA 752 373 379
RESTO DE LOCALIDADES 3,517 1,762 1,755
a
Incluye una estimación de población por un total de 597 796 personas, correspondiente a 149 449 "viviendas sin información de ocupantes".
FUENTE: INEGI. Dirección Regional Centro Sur, Subdirección de Apoyo Técnico; Departamento del Censo General de Población y Vivienda.
Página 41 de 175
Para el año 2000 la población total municipal fue de 49, 643 habitantes representando el 0.38% de
la población estatal. Cabe destacar que este porcentaje ha disminuido ya que en 1950 la población
municipal representaba un 0.89% de la estatal y en el último decenio se ha mantenido casi
constante con un 0.38% en 1990 y 0.37% en 1995.
Con estos datos se puede apreciar que la población municipal es poco representativa en relación
con la del estado, de la misma forma que con la de los 7 municipios que integran la Zona
Metropolitana del Valle Toluca, ya que representa el 4.02% de la población de esta metrópoli.
NACIMIENTOS, DEFUNCIONES GENERALES Y DE MENORES DE UN AÑO, MATRIMONIOS Y

DIVORCIOS1995 y 2001
ESTADO MUNICIPIO
CONCEPTO
2001 2001
NACIMIENTOS 342,032 1,387
HOMBRES 172,403 692

MUJERES 169,622 695
NO ESPECIFICADO 7 0
DEFUNCIONES
GENERALES 53,315 229
HOMBRES 29,473 125

MUJERES 23,801 104
DEFUNCIONES DE
MENORES DE UN AÑO 6,824 33
HOMBRES 3,881 20
MUJERES 2,923 13
MATRIMONIOS 80,864 416
DIVORCIOS 6,510 4
NOTA: La información de nacimientos y defunciones toma en cuenta la residencia habitual de la

madre y del fallecido, respectivamente. Para matrimonios y divorcios se considera al lugar de
registro.
FUENTE: INEGI. Dirección Regional Centro Sur; Subdirección de Estadística.
Estructura Poblacional por Edades
Página 42 de 175
Por otra parte, dentro de la estructura poblacional por grupos quincenales en el periodo 1995-2000
los rangos comprendidos entre los 0 a 29 años han disminuido, notándose mas en el grupo con
edad de 15 a 19 años que paso de l11.28% en 1995 a 9.90% en el 2000.
Los grupos entre los 30 y 84 años presentan un incremento, siendo el más significativo el que
registró el rango de los 30 a 34 años, con un 0.82% arriba del porcentaje que presentó en 1995
(7.34%).
Como se puede observar, continúa el cambio en la estructura de edades en el que va

disminuyendo el porcentaje de población joven y aumenta el de población adulta.
De acuerdo a los resultados que presenta el II Conteo de Población y Vivienda del 2000, el
municipio cuenta con un total de 13, 096, 686 habitantes, en el 2005, el municipio cuenta con un
total de 54,224 habitantes.
Del total de la población municipal, sólo el 1.53% (758 individuos) hablaba alguna lengua indígena,
que puede ser: Matlazinca, Mazahua, Mixe, Mixteco, Náhuatl, Otomí, Tepehua, Tlapaneco,
Totonaca, Zapoteco y Zoque, de los mencionados el grupo de mayor representatividad es el Otomí
con el 80.34% en las localidades de San Pedro Atlapulco y San Jerónimo Acazulco.
III.2. Características Climáticas.
Geográficamente se distinguen tres zonas climáticas bien definidas en el municipio de Ocoyoacac

como se muestra en la siguiente tabla:
CLIMAS
% DE LA
TIPO O SUBTIPO SÍMBOLO SUPERFICIE DEL
MUNICIPIO
TEMPLADO SUBHÚMEDO CON LUVIAS EN
C(w2) 48.23
SEMIFRÍO SUBHÚMEDO CON LLUVIAS EN
C(E)(w2) 42.43
SEMIFRÍO SUBHÚMEDO CON LLUVIAS EN
C(E)(m) 9.34
VERANO
FUENTE: CGSNEGI. Carta de Climas, 1:1 000

000.
Sin embargo no se encuentran datos estadísticos del clima en la zona especifica, donde se ubicara
el ducto de Distribuidora de Gas Natural México.
III.2.1. Temperatura (mínima, máxima y promedio).
Página 43 de 175
Dentro del Municipio de Ocoyoacac predomina el clima Cwbg y el C € wg con temperatura

promedio de 10.2 °C, una máxima 17°C y la mínima es de 9°C, estas temperaturas fueron tomadas
en un período de 1976 a 2000.
Imagen 4.2. Clasificación de climas
El clima Cwbg pertenece a los templados sub-húmedos, con lluvias en verano, donde la
temperatura puede ser superior a los 10°C en cuatro meses o más, la temperatura del mes más
caliente se presenta antes del solsticio de verano siendo mayor a los 18°C; la temperatura del mes
frío es menor de los 10°C pero mayor a los -3°C. Este clima se localiza principalmente en las
partes bajas del municipio.
El clima C (E) wg pertenece a los climas semi-fríos con lluvias en verano, se localiza en las partes
altas del municipio, principalmente en las zonas montañosas afectando a poblaciones como la
Marquesa y San Pedro Atlapulco, (en estos lugares las temperaturas han descendido hasta por
debajo de los 0°C presentándose nevadas).
El municipio cuenta con la Estación meteorológica clave 15-045 “LA MARQUEZA” ubicada en las
siguientes coordenadas: latitud norte 19° 18’ 19” y oeste 99° 23’ 00” datos proporcionados por la
Comisión Nacional del Agua en el Registro de Temperatura y Precipitación.
Página 44 de 175
III.2.2. Precipitación pluvial (mínima, máxima y promedio).
Las tormentas más intensas se registran en los meses de julio, agosto y septiembre varía de los
600 a 700 milímetro, con una precipitación oscila entre 1 400 mm hasta 1 800 mm en las partes
altas. Las granizadas se intensifican en los primeros meses del año, las heladas se presentan de
mediados de octubre a marzo.
La precipitación anual promedio se encuentra alrededor de los 1 000 mm anuales como se muestra
en el siguiente cuadro:
PRECIPITACIÓN TOTAL
ANUAL
(Milímetros)
PRECIPITACIÓN PRECIPITACIÓN
ESTACIÓN PERIODO PRECIPITACIÓN
DEL DEL
AÑO MÁS
PROMEDIO AÑO MÁS SECO
LLUVIOSO
De 1971 a
LA MARQUEZA 1 241.7 935.0 1 533.7
2000
FUENTE: CNA. Registro Mensual de Precipitación Pluvial en mm. Inédito.
Página 45 de 175
III.2.3. Dirección y velocidad del viento (promedio).
Los vientos dominantes en el municipio se presentan principalmente en el invierno de norte a este

y en primavera de sur a norte.
III.3. Intemperismos severos.
Alteraciones al medio natural en el entorno y riesgos
Las alteraciones al medio natural están dadas principalmente por el manejo inadecuado de los
recursos naturales. Estos procesos de alteración son más evidentes en zonas boscosas y sobre
todo, en las áreas protegidas, donde históricamente han estado sujetas a procesos de deterioro,
tanto naturales como antropogénicos.
Al no contar estas áreas con programas de manejo, los dueños y poseedores del recurso realizan
actividades tanto recreativas de alto impacto como económicas, agrícolas y pecuarias, entre otras,
que no son compatibles con la naturaleza de las zonas y causan impactos ambientales.
La zona que conforma la trayectoria del ducto de Distribuidora de Gas Natural México no se
encuentra considerada como zonas susceptibles a intemperismos severos, sin embargo en los
últimos 5 años se han registrado los siguientes eventos en el área municipal y estatal donde se
ubica el proyecto:
Terremotos:
La Entidad, está ubicada en la parte central del país y pertenece a dos grandes provincias
fisiográficas (Sistema Volcánico Transversal y a la Cuenca del río Balsas), se encuentra expuesta
permanentemente a los impactos de fenómenos naturales de diferente índole entre los cuales se
encuentran los deslizamientos de tierra y manifestaciones volcánicas.
Casi la totalidad del territorio del Estado de México está dentro de la zona del país considerada de
alto riesgo, por ello existe mayor probabilidad de ocurrencia de desastres en los grandes centros
urbanos, como lo es el área metropolitana de la Ciudad de México.
Los movimientos telúricos que han impactado el Estado de México, han tenido su epicentro en
Michoacán, Guerrero y Oaxaca, en la zona subducción del Pacifico, algunos sismos usualmente de
menor importancia tienen su origen en el Sistema Volcánico Transversal, aunque ocasionalmente
pueden ocurrir eventos de gran magnitud como el registrado en la localidad de Acambay, Estado
de México en 1912, (magnitud de 7.2 grados).
La sismicidad se presenta con distintos grados en 94 municipios, que representan el 77% de los
municipios de la entidad. No obstante, en todo el territorio del Estado se registran movimientos
sísmicos de magnitudes menores a 4.9 grados Richter. El área de mayor sismicidad en el estado
de México se encuentra en el Valle Cuautitlán-Texcoco.
Ninguno de los eventos sísmicos registrados en la Historia de Sismos en México, han afectaron al
municipio de Ocoyoacac, esto de acuerdo al catalogo de sismos del Servicio Sismológico Nacional.
Página 46 de 175
Pérdida de suelo por erosión:

La deforestación por tala clandestina a pequeña y gran escala, los incendios forestales, las plagas,
los cambios de uso de suelo y el desarrollo de industrias en el municipio de Ocoyoacac, son los
factores que más han contribuido a la disminución de la masa forestal, ocasionando con esto
pérdida de suelo por erosión, pérdida de la capacidad de infiltración del agua pluvial, abatimiento
de los mantos freáticos, deslizamientos y azolve en los cuerpos de agua, entre otros.
Contaminación de agua:
Las actividades que han impactado gravemente las áreas protegidas son los usos recreativo
intensivo y de comercio. El primero deteriorando y compactando al suelo hasta hacerlo
improductivo, y el segundo, contaminando los cuerpos de agua con desechos líquidos y sólidos.
Algunas industrias como la textilera por no contar con plantas de tratamiento de aguas vierten
directamente sus aguas residuales a los cuerpos de agua, utilizando los ríos como receptores,
provocando problemas de contaminación a éstos.
Otro aspecto importante son los tiraderos de basura existentes en la zona. La comunidad de San
Pedro Atlapulco no cuenta con el servicio de recolección, disponen su basura a cielo abierto, sin
control contaminando los suelos y los mantos freáticos. La acumulación de residuos provoca la
proliferación de fauna nociva.
En este municipio el principal problema de contaminación lo presenta la descarga de aguas

residuales domiciliarias y desechos industriales de la zona industrial al río Ocoyoacac que
finalmente desemboca al río Lerma.
El proyecto de Ocoyoacac en la etapa de operación y mantenimiento no cuenta con descargas

residuales, en el área de oficinas se contempla descargas mínimas de tipo sanitario.
Fallas geológicas, derrumbes, hundimientos o deslaves:

El municipio de Ocoyoacac ha sufrido diversas alteraciones en torno al cambio de uso de suelo,
contribuyendo a que se generen riesgos naturales, tales como: agrietamientos, deslizamientos e
inundaciones, donde este último es un problema muy marcado en las partes bajas del mismo, que
corresponden a los poblados de San Pedro Cholula y el Llano del Compromiso.
En seis años se han dado dos derrumbes en la carretera México- Toluca, los cuales se describen a
continuación:
El 24 de septiembre del 2006, a las 20:30 horas, el alud arrasó con una familia mexiquense en
una camioneta, fueron arrastrados por toneladas de lodo, piedras y árboles arrancados durante la
avalancha, debido al deslave en un cerro en la autopista México-Toluca, en el cual vehículos
quedaron atrapados por la tierra y material desplazado, integrantes del cuerpo de bomberos del
distrito federal fueron sorprendidos por otro derrumbe ocurrido al filo de la medianoche de ese
mismo día. El saldo del primer deslave es de tres lesionados que fueron trasladados al Centro
Médico de Toluca.
El percance ocurrió casi a las 20:50 horas en la autopista México-Toluca, a la altura del kilómetro 3,
en los límites de Cuajimalpa con Ocoyoacac, muy cerca del paraje La Marquesa.
Página 47 de 175
Protección Civil mexiquense indicó que el desgajamiento se debió a la intensa lluvia en la zona.
Voluntarios y brigadistas trabajan tras el derrumbe de la autopista Mexico-

Toluca
Inundaciones:
Las inundaciones en medios rurales ocurren en condiciones extremas. Su principal causa es que
los drenajes naturales no cuentan con la capacidad suficiente para dar cauce al agua de los ríos o
las presas cuando se desbordan. A este fenómeno también contribuye la erosión del terreno por
pérdida de vegetación, lo que dificulta la absorción natural de los suelos.
Secuelas de una inundación en San Pedro Cholula, municipio de Ocoyoacac.

Fuente: Secretaria del Agua y Obra Pública del Estado de México
Página 48 de 175
En el Atlas de Inundaciones del municipio de Ocoyoacac se registraron eventos relacionados con

inundaciones de diferente intensidad en los años 2003, 2004, 2005, 2006 y 2007 en diversos sitios.
A continuación se presenta el mapa municipal con las zonas de riesgo de inundaciones.
El municipio de Ocoyoacac tiene 2 sitios afectados por inundaciones y cuenta con una
2
superficie afectada de 2,402 km , en la cual se encuentra una población afectada de 3, 760
habitantes.
Uno de los sitios afectados es la localidad en zona urbana de San Pedro Cholula y el barrio
afectado es San Pedro Cholula que delimita con las siguientes calles:
Al norte: Av. Los pinos y And. Niños Héroes
Al sur: Atlixco de las Flores.
Al oriente: Cuauhtémoc.
Al poniente: San Pedro Tulpetec.
Los inmuebles que se verían afectados en caso de una inundación son 600 casas habitación, 40
locales comerciales y 3 Edificios públicos.
Las causas son la precipitación pluvial extraordinaria, desborde de cauces y falta de infraestructura
hidráulica, por ejemplo al desbordarse el Río Chichipicas y la segunda laguna del Río Lerma
inundan esta localidad, además de que no cuenta con sistema de drenaje pluvial.
Página 49 de 175
Otro de los sitios afectos, dentro de la Cuenca Río Lerma del municipio de Ocoyocac es la
localidad rural de San Antonio El Llanito, la zona se delimita por las siguientes calles:
Al norte: Autopista México-Toluca
Al sur: Camino Ocoyoacac-Tultepec.
Al oriente: Av. Lerma.
Al poniente: La tomapa
2
Esta localidad tiene una superficie de 987, 244 m y una población de 510 habitantes, los
inmuebles afectados en caso de inundación rural son 95 casas habitación y 11 locales comerciales
Las causas de inundación en esta zona de riesgo es la precipitación pluvial extraordinaria,

desbordamiento de cauces y falta de infraestructura hidráulica, ya que esta zona, carece de
drenaje pluvial.
Página 50 de 175
Huracanes
En el Reporte “Ciclones que impactaron a México de 1970 a 2008” de la Subdirección General
Técnica, Coordinación General del Servicio Meteorológico Nacional, se mencionan dos huracanes
en diferentes años que afectaron el Estado de México, sin embargo no se especifica el grado de
afectación al municipio de Ocoyoacac.
Página 51 de 175
AÑO OCEANO NOMBRE CATEGORÍA LUGAR DE ESTADOS PERIODO DÍA

DE ENTRADA A AFECTADOS IMPACTO
IMPACTO TIERRA O
COSTA MÁS
CERCANA
2005 Atlántico José TT 10 KM al Veracruz, 22-23 23 agosto,

Sureste de Puebla, Agosto vientos
Vega de Tlaxcala, máximos 85
Alatorre, Estado de km
Veracruz México y D. F.
1985 Pacifico Cosme H1 Cruz Grande, Guerrero, 18-23 junio 21 de junio

Guerrero Morelia, con vientos
México, D. F., máximos de
Hidalgo, San 140 km
Luis Potosí,
Tamaulipas.
TT Tormenta tropical
H1 Huracán nivel 1
Fuente: Servicio Meteorológico Nacional, Comisión Nacional del Agua.
En el siguiente mapa realizado con datos de SEMARNAT y CNA, acerca de los huracanes
intensos (categorías III-IV-V ESS) que han afectado la República Mexicana de 1970 a 2008, se
puede observar claramente que el municipio de Ocoyoacac no se encuentra en zonas de riesgo de
ciclones y huracanes.
Página 52 de 175
RESUMEN DE LOS RIESGOS Y SU AFECTACIÓN EN EL MUNICIPIO DE OCOYOACAC
RIESGOS EXISTENTES EN EL MUNICIPIO DE OCOYOACAC Y AFECTACIÓN A DIFERENTES

USOS DE SUELO Y ACTIVIDADES
GEOLÓGICOS Sismicidad Urbano
Edificios volcánicos Urbano
Fracturas Urbano
Deslizamientos Urbano
Pérdida de la capa edáfica Agropecuario
HIDROMETEREOLÓGICOS Lluvias torrenciales Urbano
Granizadas Agrícola
Heladas Vías de comunicación y
agrícola
Inundaciones Urbano y agrícola
Trombas Urbano y agrícola
QUÍMICOS Incendios forestales Agropecuario
Establecimientos de Urbano
explosivos
Industria de riesgo Industrial y de uso urbano
Manejo de material radiactivo Urbano
Fugas de sustancias Industrial
peligrosas
Gasolineras Urbano
Ductos PEMEX Urbano
SANITARIOS Descarga de aguas residuales Agrícola
Contaminación de aire por Urbano
fuentes fijas y móviles
Erosión al suelo Forestal
Daños a la flora y fauna Forestal
silvestre
Fuente: Elaboración de Consultoría en Desarrollo Social CODESC, S. C., con base en Dirección
General de Protección Civil Atlas de Riesgos.
El trazo del gasoducto y la zona donde se encuentra el City Gate Ocoyoacac NO presenta
susceptibilidad o riesgo de:
Corrimientos de tierra
Riesgos radioactivos
Página 53 de 175
IV. INTEGRACIÓN DEL PROYECTO A LAS POLÍTICAS MARCADAS EN LOS PROGRAMAS

DE DESARROLLO URBANO.
IV.1. Programa de Desarrollo Urbano Municipal.
El municipio de Ocoyoacac cuenta con Plan de Centro de Población Estratégico aprobado por
la H. Legislatura del Estado en sesión de fecha 22 de febrero de 1993 y publicado en la gaceta
del gobierno el día 7 de junio de ese mismo año.
La realización del Plan Municipal de Desarrollo Urbano del municipio de Ocoyoacac tiene como
finalidad cubrir los siguientes objetivos:
Analizar la dinámica urbana del municipio con el fin de conocer su problemática y sus
tendencias y garantizar su desarrollo, sin afectar ni perjudicar al medio natural, social o
urbano.
Proponer la estructura y normatividad urbana en usos y destinos, que permita el
ordenamiento urbano y garantice el bienestar social.
Contribuir al impulso económico del centro de población, mediante la definición de
normas claras que promuevan y fomenten el desarrollo económico y social del
municipio.
Definir zonas aptas y no aptas al desarrollo urbano.
Detectar las alteraciones al medio físico (aire, agua y suelo) e incorporar medidas que
garanticen su mitigación y control.
Dotar de elementos técnicos y de validez jurídica a las autoridades municipales, para
garantizar la ordenación y regulación del desarrollo urbano en el municipio.
Precisar las metas, objetivos, políticas, proyectos y programas prioritarios de desarrollo
urbano para al ámbito municipal y del Centro de Población.
Asegurar mayores y mejores oportunidades de comunicación y de transporte, para
favorecer la integración intra e interurbana.
Proponer los incentivos y estímulos que en su conjunto, coadyuven a la consolidación
de la estrategia de desarrollo urbano.
Las Políticas de ordenamiento del Plan de Desarrollo Municipal para el municipio de Ocoyoacac se
aplican para zonas urbanas, urbanizables y no urbanizables, considerando para ello criterios de
índole urbano, ambiental y de riesgos.
En términos generales, se establece como zonas no aptas para el desarrollo urbano y por tanto,
no urbanizables aquellas que:
Presenten una topografía accidentada.
Sean suelos agrícolas de alta productividad.
Sean bosques, áreas naturales protegidas y/o de recarga acuífera.
Que presenten problemas como condiciones geológicas inadecuadas, fallas, cavernas o
sean susceptibles a inundación.
Se ubiquen en restricciones por colindancia o cercanía a cuerpos de agua.
Página 54 de 175
Para el municipio de Ocoyoacac, dicha área se ubica en la zonas este y sur del municipio
contemplando aproximadamente el 50% de su territorio.
Por otra parte, los criterios para la determinación de zonas urbanizables son:
Aquellas que presenten el menor costo de dotación de infraestructura básica: agua,
drenaje, electricidad, vialidad.
Las que se ubiquen próximas a los equipamientos públicos de carácter regional.
Aquellas que preferentemente se encuentran alejadas de zonas de alto valor ambiental o
potencial agrícola de alta productividad.
Terrenos de propiedad privada o ejidal donde haya sido concluida la certificación de
derechos agrarios.
En primera instancia se desglosan aquellas políticas encaminadas al ordenamiento de las zonas

urbanas y urbanizables, y las políticas sectoriales encaminadas a lograr el equilibrio y coordinación
entre el desarrollo urbano y los aspectos ambientales, económicos, de infraestructura,
equipamiento y vivienda entre otros.
POLÍTICAS DE ORDENAMIENTO URBANO:

Políticas de incorporación de suelo al desarrollo urbano.
Políticas de aprovechamiento del suelo.
Políticas para la preservación de zonas no urbanizables.
Políticas de integración regional, micro-regional y municipal.
POLÍTICAS SECTORIALES
Regularización de la tenencia de la tierra y mejoramiento urbano.
Oferta de Suelo y aprovechamiento de reservas.
Promoción y fomento a la vivienda.
Mejoramiento de los servicios públicos urbanos y regionales para integrar las redes y
sistemas de infraestructura y equipamiento.
Imagen urbana y preservación de zonas de valor histórico.
Desarrollo municipal y coordinación intergubernamental.
Coordinación intersectorial.
Las actividades relacionadas con la construcción, implementación, operación y

mantenimiento del proyecto Red de Distribución de gas natural de Distribuidora de Gas
Natural México se encuentra relacionado directamente con las siguientes políticas del Plan
de Desarrollo Municipal:
Promoción del desarrollo económico y social
Página 55 de 175
Este punto se encuentra ampliamente relacionado con las actividades involucradas en la

construcción, instalación y operación del proyecto Red de distribución de gas natural de
Distribuidora de Gas Natural México, ya que esta política marca lo siguiente para las zonas
urbanas y urbanizables:
1. El impulso y la consolidación del centro y corredores urbanos que concentren usos

comerciales y de servicios compatibles entre sí, conforme a la normatividad establecida por
el plan de desarrollo urbano.
2. El impulso para la ocupación de la zona destinada para uso Industrial que genere fuentes
de trabajo para la población local; considerando a su vez la normatividad vigente
establecida en el plan de desarrollo urbano.
3. El reforzamiento y consolidación de las actuales actividades turísticas con infraestructura,
mobiliario urbano, comercios y servicios necesarios.
4. La regulación de actividades productivas de los tres sectores económicos.
Control de la contaminación y preservación ecológica

Restricción a actividades que perjudiquen el medio ambiente.
Prevención y atención de riesgos urbanos
Los riesgos se originan por la acción del hombre y por la naturaleza, dentro de los primeros existen
los riesgos urbanos dados por la mala planeación del equipamiento e infraestructura, los cuales
pueden evitarse si se actúa de manera racional y responsable, para ello es necesario la toma de
conciencia, aplicando las políticas necesarias para resolverlos.
Prevención, mediante la actualización del Atlas de Riesgos Municipal por
Protección Civil en materia de prevención y control de desastres, así como la
elaboración de programas de atención de emergencias.
Control de sitios y actividades que en algún momento puedan ocasionar riesgos, a
través del establecimiento de zonas de protección y/o franjas de amortiguamiento
en la zona industrial.
Normas para usos del suelo condicionados (Usos de impacto Regional)
Los usos del suelo establecidos en el artículo 5.67 del Código Administrativo del Estado de México
que requieren obtener el dictamen de impacto regional son:
Los desarrollos habitacionales de más de 60 viviendas.
Las gaseras y gasolineras;
Los ductos e instalaciones para el almacenamiento, procesamiento o distribución de
combustibles.
La explotación de bancos de materiales para la construcción;
Cualquier uso que implique la construcción de más cinco mil metros cuadrados u ocupen
predios de más de seis mil metros cuadrados de terrenos;
En general, todo uso que produzca un impacto significativo sobre la infraestructura y

equipamientos urbanos y los servicios públicos previstos para una región o para un centro de
población en relación con su entorno regional que será establecido en el plan municipal de
desarrollo urbano o el plan de centro de población respectivo;
Los cambios de uso, densidad e intensidad de su aprovechamiento y altura de edificaciones en los
casos a que se refiere las fracciones anteriores.
Página 56 de 175
Normatividad para usos industriales:

Todo tipo de usos industriales o almacenamiento de gran escala con características de alto riesgo
y/o contaminación, deberá localizarse en zonas o corredores industriales diseñados para este fin.
Deberán contar con una granja perimetral de aislamiento para cada predio industrial, con un ancho
determinado según los análisis y normas técnicas ecológicas que no deberán ser menor de 25 m
todo tipo de planta aislada o agrupada, deberá ser bardeada. En la franja de aislamiento no se
permitirá ningún tipo de desarrollo urbano, pudiéndose utilizar para fines forestales, de cultivo,
ecológicos o recreación pasiva informal sin permitir estancias prolongadas o numerosas de
personas.
Para conjuntos urbanos, parques o condominios industriales, se deberá contar con una franja de
amortiguamiento perimetral de 50 m dentro del desarrollo.
En caso de productos altamente inflamables, explosivos y/o tóxicos que son extraídos,
transformados, almacenados o distribuidos, se deberá prever reservas territoriales en las
instalaciones de sus plantas, para alojar un máximo crecimiento, según sus proyectos iniciales e
incluyendo las franjas de protección de acuerdo con los análisis y normas técnicas ecológicas.
La distancia mínima entre depósitos subterráneos de combustible a una vía férrea, ducto de
derivados del petróleo o línea de transmisión de alta tensión de energía eléctrica, será de 30 m.
Superficie mínima de amortiguamiento para los siguientes usos:

100 m para zonas industriales o almacenamiento de alto riesgo.
50 m para cualquier ducto de petróleo o sus derivados.
30 m para talleres de reparación de maquinaria de transporte pesado.
25 m para zonas industriales catalogadas como pesadas o semipesados, o zonas
de almacenaje a gran escala de bajo riesgo.
10 m para zonas industriales ligeras y/o medianas.
Página 57 de 175
IV.2. Programa de Desarrollo Urbano Estatal.
Plan de Gobierno del Estado de México 2005-2011
El Plan de Desarrollo del Estado de México 2005-2011 es un documento que sintetiza los anhelos
y aspiraciones de nuestra sociedad; su integración es producto de un intenso ejercicio democrático,
en el que los diversos sectores sociales nutrieron con su sentir la visión del Estado de México que
todos queremos.
La filosofía de la Administración 2005-2011 se integra por la Misión de brindar Seguridad Integral a

cada mexiquense.
La Seguridad Integral es un concepto que se sustenta en tres pilares fundamentales: la Seguridad

Social, la Seguridad Económica y la Seguridad Pública.
PILAR 1 SEGURIDAD SOCIAL
Vertiente 1: Calidad de Vida

I. Realidad Demográfica
Objetivo: Desarrollar una política demográfica para una sociedad en expansión.
II. Salud y Seguridad Social.
Objetivo1 : Garantizar la cobertura total con calidad suficiente y oportunidad.
Objetivo 2: Elevar la calidad de la seguridad social.
III. Educación para Acrecentar el Capital Humano
Objetivo: Brindar educación de calidad, equitativa, suficiente y participativa.
IV. Deporte para el Sano Desarrollo de los Mexiquenses.
Objetivo: Impulsar una política estatal de cultura física y deporte integral e incluyente.
V. Cultura para Enriquecer la Educación y Vigorizar la Identidad
Objetivo 1: Fomentar, promocionar y difundir la cultura.
Objetivo 2: Fortalecer la identidad estatal y los valores socioculturales.

I. Equidad de Género y Nuevas Expectativas para las Mujeres.
Objetivo: Incluir, apoyar y proteger a las mujeres.
II. Integración de la Familia para el Fortalecimiento de la Sociedad.
Objetivo: Desarrollar integralmente a la familia.
III. Cuidado a la Niñez para Proteger el Futuro.
Objetivo: Proteger y cuidar a la niñez mexiquense.
IV. Más Oportunidades para los Jóvenes
Objetivo: Brindar oportunidades para el sano desarrollo de la juventud mexiquense.
V. Adultos Mayores.
Objetivo: Ofrecer mejor calidad de vida a los adultos mayores.
VI. Personas con Capacidades Diferentes.
Objetivo: Fomentar el respeto y la equidad a las capacidades diferentes.
VII. Apoyo a Comunidades Indígenas para su Desarrollo Integral.
Página 58 de 175
Objetivo: Inclusión con respeto a la cultura indígena.

VIII. Pobreza Extrema y Marginación.
Objetivo: Reducir la pobreza extrema para una sociedad más digna.
PILAR 2 SEGURIDAD ECONÓMICA
Vertiente 1: Desarrollo Económico

I. Empleo para Crecer y Prosperar
Objetivo 1: Revisar y depurar el marco institucional y normativo
Objetivo 2:Promover la cultura laboral y fomentar el empleo.
II. Productividad para un Mayor Dinamismo Económico.
Objetivo: Consolidad una economía estatal más productiva.
III. Competitividad para Aprovechar la Globalización.
Objetivo: Impulsar la competitividad para conquistar mercados.
IV. Infraestructura para Integrar el Estado y Apoyar al Aparato Productivo.
Objetivo: Fortalecer la infraestructura estratégica de la entidad.
V. Ordenamiento del Territorio para Tener Mejores Ciudades.
Objetivo: Diseñar ciudades competitivas y regiones de desarrollo.
VI. Vivienda para incrementar el Patrimonio de la Familia Mexiquense.
Objetivo: Ampliar y mejorar la cobertura habitacional de la población.
VII. Desarrollo Tecnológico para Competir y Progresa.
Objetivo: Alcanzar un nuevo estadio de desarrollo tecnológico.
VIII. Crecimiento Económico Sectorial y Regional para Ampliar la Producción.
Objetivo: Impulsar el desarrollo económico.

I. Sustentabilidad Ambiental para el Desarrollo y la Vida.
Objetivo 1: Sustentabilidad ambiental para el desarrollo con conciencia ambiental y protección
a la biodiversidad.
Objetivo 2: Proteger el agua para garantizar el acceso al vital líquido y fomentar el desarrollo
sustentable.
PILAR 3 SEGURIDAD PÚBLICA
Vertiente 1: Seguridad Pública

I. Seguridad Pública Eficaz para proteger a la Población
Objetivo 1: Alcanzar un nivel de seguridad pública que garantice la integridad física y el
patrimonio de las personas.
II. Administración de Justicia para la Vigencia del Estado de Derecho.
Objetivo: Garantizar que la procuración y administración de justicia se realice de manera
expedita, completa e imparcial.
III. Protección Civil.
Objetivo: Proteger a las comunidades de riesgos y desastres naturales, o siniestros y
accidentes.
IV. Derechos Humanos.
Objetivo: Garantizar el pleno respeto a los derechos humanos.
Objetivo 2: Garantizar la renovación institucional.
Página 59 de 175
Objetivo 3: Impulsar el desarrollo democrático.

II. Participación Ciudadana para Desplegar las Iniciativas de la Comunidad.
Objetivo: Garantizar que la participación social se constituya en un componente básico de la
gestión gubernamental.
III. Coordinación de Acciones con el Distrito Federal para el Desarrollo
Metropolitano.
Objetivo 1: Lograr una mayor coordinación interinstitucional.
Objetivo 2: Impulsar el desarrollo urbano metropolitano.
La economía del Estado de México es la segunda más importante del país, después del
Distrito Federal, tanto en términos de manufacturas, como de servicios.
La falta de suficientes oportunidades de empleo bien remunerado, ante una creciente fuerza de
trabajo, es el principal problema de la economía mexiquense.
El proceso de transporte de gas natural para usos propios y otras actividades relacionadas con
el proyecto de Distribuidora de Gas Natural México se encuentra relacionado con el desarrollo
de la industria en el estado, por lo tanto un incremento en las fuentes de empleo en la región,
ya que el proyecto de Distribuidora de Gas Natural México contará con estaciones de
regulación en aproximadamente 15 empresas de diversos giros industriales, entre ellos
maquiladoras, industrias químicas, industrias de plásticos, metales, etc. Directamente el
proyecto de Distribuidora de Gas Natural México se relaciona con los siguientes puntos del
Plan de Desarrollo Urbano:
Con la Vertiente 1: Desarrollo Económico, Empleo para Crecer y Prosperar, en el Objetivo

2: Promover la cultura laboral y fomentar el empleo, en la Línea de Acción 4 fomento al
empleo las siguientes estrategias relacionadas con el proyecto de Gas Natural Industrial de
Ocoyoacac:
Fortalecer mecanismos de promoción de la inversión que conlleven a la creación de
fuentes de trabajo.
En el punto VIII. Crecimiento Económico Sectorial y Regional para Ampliar la producción, las
líneas de trabajo y estrategias involucradas con el proyecto son:
1. Desarrollo Industrial:
Impulsar los sectores económicos con potencial y que agreguen valor a la economía de la
entidad.
Incentivar la creación de parques tecno-industriales en áreas territoriales de bajo
congestionamiento y con capacidad de infraestructura.
Rehabilitar y promover zonas y parques industriales
2. Equilibrio Industrial:
Detectar necesidades de proveeduría y maquila en grandes y medianas empresas para
orientar el desarrollo de la actividad industrial en municipios poco industrializados.
Promover acuerdos de coordinación para la canalización de recursos financieros a la micro
y pequeña empresa industrial y agroindustrial.
Aprovechar las reservas territoriales disponibles para el desarrollo de actividades
industriales estratégicas para el crecimiento económico de la entidad.
Página 60 de 175
Promover el desarrollo de proyectos orientados a diversificar las actividades productivas y

a elevar el valor agregado de los productos de las regiones.
4. Modernización del sector comercial y de servicios.
Apoyar el crecimiento del sector de servicios especializados y su vinculación con la
industria, que permita agregar valor a las cadenas productivas.
Cabe mencionar que el Estado de México es importante como receptor de inversión extranjera
directa. De acuerdo a datos recopilados en el periodo de 1999 a junio de 2005, el monto
acumulado de Inversión extranjera directa ascendió a 4 mil 590 millones de dólares.
Infraestructura estratégica para el desarrollo económico
El desarrollo de infraestructura física y humana es condición indispensable para elevar la

competitividad y promover el crecimiento económico necesario para una mejor inserción en la
globalidad. Asimismo, la infraestructura es el eje del desarrollo económico porque aumenta el
intercambio, ensancha los mercados, lleva salud, educación y crea puentes entre las regiones.
La red total de infraestructura en carreteras se muestra en la siguiente tabla:
INFRAESTRUCTURA CARRETERA (KM)

Año Red Total Troncal federal Caminos rurales Alimentadoras
1994 9,785 1,156 2,338 6,291
1995 9,785 1,156 2,338 6, 291
1996 9,787 1,156 2,340 6, 291
1997 9,756 1,125 2,340 6, 291
1998 9,802 1,130 2,386 6, 291
1999 9,814 1,142 2,396 6,291
2000 9,924 1,142 2,381 6,401
2001 9,944 1,142 2,380 6,422
2002 10,001 1,141 2,380 6,480
2003 14,182 1,130 2,380 10,672
2004 14,188 1,135 2,380 10,673
Fuente: IGECEM con base en la Secretaria de Comunicaciones y Transportes.
En la infraestructura productiva, se cuenta con 62 parques, zonas y corredores industriales; 14 mil

188 kilómetros de carreteras; mil 284 kilómetros de vías férreas; 2.8 millones de líneas telefónicas;
mil 420 kilómetros de vialidades urbanas primarias; 129 puentes vehiculares; 13.75 kilómetros de
Sistema de Transporte colectivo Metro; cerca de 650 oficinas bancarias y 362 instituciones de
educación superior, así como una red de telecomunicaciones de fibra óptica y un sistema regional
de distribución de gas natural.
Página 61 de 175
Dinámica económica
De acuerdo con el IGECEM, el estado de México genera 10.4% del PIB nacional y 15.8% del PIB
manufacturero. Las principales ramas son: industria automotriz, fibras blandas, confección,
plásticos, productos metálicos, equipo eléctrico, productos químicos, estructuras metálicas y
tortillerías. En conjunto, integran 58% de los establecimientos y 53.7% del personal ocupado.
También destaca la producción de minerales no metálicos. El estado ocupa el primer lugar nacional
en producción de materiales pétreos, principalmente en arena y grava.
INDUSTRIA EN EL ESTADO DE MÉXICO 2003

RAMA DE ACTIVIDAD UNIDADES PERSONAL VALOR
ECONÓMICAS OCUPADO AGREGADO
Productos de panadería y 13,370 40,871 4,006,859
tortillas
Telas 86 15,219 2,180,073
Alfombras y blancos 89 2,120 225,568
Otros productos textiles 229 2,763 155,066
Prendas de vestir 1,895 29,490 2,653,977
Productos químicos básicos 81 4,371 2,164,967
Productos farmacéuticos 52 10,426 9,108,227
Pinturas, recubrimientos, 90 6,628 3,419,291
adhesivos
Jabones, limpiadores 106 8,029 2,334,418
Otros productos químicos 140 3,350 2,381,340
Productos de plásticos 596 33,405 7,044, 713
Cemento y productos de 410 4,267 2,703,697
concreto
Otros productos a base de 256 2,656 1,497,722
minerales no metálicos
Estructuras metálicas y 4,350 10,868 598,175
productos de herrería
Otros productos metálicos 222 6,696 1,009,547
Equipos de generación y 32 4,898 1,447,883
distribución de energía
eléctrica
Automóviles y camiones N. D. 8,000 6,962,09
Carrocerías y remolques 79 4,892 658,236
Partes para vehículos 173 25,462 7,585,852
automotores
Muebles 1,725 14,024 1,041,135
Total ramas seleccionadas 23,981 283,435 59,178,755
Total manufactureras 34,258 453,832 123,862,241
Fuente: ICEGEM con base en INEGI Censos Económicos del Estado de México 2004.
Página 62 de 175
Situación de los recursos naturales y preservación ambiental en el estado de México
A pesar de la enorme riqueza en recursos naturales con que cuenta el estado, paradójicamente es
una de las entidades con mayores problemas ambientales. La diversidad geográfica y la
biodiversidad producto de la riqueza del suelo, la hidrológica y la variedad de climas entran en
conflicto con la actividad económica y los asentamientos humanos. Los programas educativos en
materia ecológica han tenido resultados limitados, así como la cultura del cuidado y
aprovechamiento de los recursos naturales.
En el Estado de México se originan tres cuencas hidrológicas: la del Valle de México-Pánuco, la del
Lerma y la del Balsas. Se cuenta con una precipitación promedio anual de 953 mil metros cúbicos,
de los cuales escurren 117.53 metros cúbicos por segundo y se infiltran 33.83 metros cúbicos, para
totalizar una oferta de 151.36 metros cúbicos por segundo. En tanto , los aprovechamientos
ascienden a 98.3 metros cúbicos por segundo, de los cuales 44.1% son de origen superficial y
55.9% subterráneo. El balance es positivo, con 53.1 metros cúbicos por segundo disponibles, pero
se registra una sobreexplotación subterránea estimada en 21.1 metros cúbicos por segundo, sobre
todo en las dos zonas metropolitanas.
Aunque existe disponibilidad de aguas superficiales en dicha cuenca, no se pueden aprovechar

como agua potable por la contaminación, y se calcula que hay un déficit de alrededor de 11.9%
para cubrir la demanda de este consumidores en la cuenta.
Es grave que ante estas circunstancias, casi 50% de los municipios de la entidad no cobra el
consumo de agua, y aquellos que lo hacen tienen una eficiencia de sólo 35%. Un problema
adicional son las fugas, cuyo caudal perdido podría abastecer a una población de 4 millones de
habitantes.
Por lo que toca a los sectores industrial y energético, cuya demanda representa 3.9% y 8.5% del
volumen total, existen fuertes reticencias para instalar equipos de tratamiento de aguas residuales;
en el caso del corredor industrial Toluca-Lerma sólo una tercera parte de las empresas registradas
envía sus aguas para tratamiento y, de 121 industrias, sólo alrededor de 25 cuentan con sistemas
de tratamiento previo. De este modo, mientras se generan 32.2 metros cúbicos por segundo de
aguas residuales, sólo se trata la cuarta parte de este volumen en 68 plantas establecidas.
Asimismo, la distribución de dichas instalaciones es desigual, ya que 40 de ellas se ubican en la
cuenca del Pánuco, 21 en la cuenca del Lerma y sólo siete en la cuenca del Balsas.
Consumo energético e industria eléctrica en el Estado de México
El estado de México es la entidad federativa que consume la mayor cantidad de energía eléctrica
del país, ya que, de acuerdo con el INEGI, de un total de 163 mil 509 GWH que se comercializan
anualmente, en el estado se facturan 14 mil 976 GWH. En las últimas dos décadas el crecimiento
económico de la entidad fue muy dinámico, situación que provocó que la demanda de los sectores
industrial, habitacional y comercial alcanzara a la oferta de las empresas suministradoras, hecho
que puede ser un obstáculo, ya que los 8 mil MVA disponibles están a punto de ser rebasados en
el corto plazo.
Página 63 de 175
IV.3. Plan Nacional de Desarrollo.
Entre la estructura del Plan Nacional de Desarrollo (2007-2012), en el primer capítulo se define el
Desarrollo Humano Sustentable como premisa básica para el desarrollo integral del país, así como
los objetivos y las prioridades nacionales que habrán de regir la presente Administración. La
segunda parte, consta de cinco capítulos que corresponden a los cinco ejes, en los que se
presenta información relevante de la situación del país en el aspecto correspondiente y a partir de
ello se establecen sus respectivos objetivos y estrategias.
A continuación se presentan los cinco ejes y una breve reseña de los mismos:
Estado de Derecho y seguridad: El gobierno es el primer obligado a cumplir y hacer cumplir la ley
de modo que exista un auténtico Estado de Derecho en México. Sólo garantizando que la vida, el
patrimonio, las libertades y los derechos de todos los mexicanos están debidamente protegidos se
proveerá de una base firme para el desarrollo óptimo de las capacidades de la población.
Economía competitiva y generadora de empleos: Este eje se relaciona con el desempeño de

nuestra economía, en el sentido de lograr mayores niveles de competitividad y de generar más y
mejores empleos para la población, lo que es fundamental para el Desarrollo Humano Sustentable.
Igualdad de oportunidades: relacionado con que cada mexicano, sin importar su lugar de origen
y el ingreso de sus padres, debe tener acceso a genuinas oportunidades de formación y de
realización.
Sustentabilidad ambiental: la sustentabilidad de los ecosistemas es básica para una estrategia

integral de desarrollo humano. En primer término una administración responsable e inteligente de
nuestros recursos naturales es el punto de partida para contar con políticas públicas que
efectivamente promuevan la sustentabilidad del medio ambiente.
Democracia efectiva y política exterior responsable: Es preciso garantizar que los mexicanos
vivan la democracia como forma de vida. También es necesaria una política exterior que, tanto en
sus definiciones como en sus posiciones activas, logre posicionar a México como un auténtico
promotor del desarrollo humano.
El Desarrollo Humano Sustentable, como principio rector del Plan Nacional de Desarrollo asume
que “el propósito del desarrollo consiste en crear una atmósfera en que todos puedan aumentar su
capacidad y las oportunidades puedan ampliarse para las generaciones presentes y futuras”. El
Plan Nacional de Desarrollo considera a la persona, sus derechos y la ampliación de sus
capacidades como la columna vertebral para la toma de decisiones y la definición de las políticas
públicas.
En ninguno de puntos revisados del Plan Nacional de Desarrollo 2007-2012, los cuales incluyen la
visión, los objetivos, estrategias y los cinco ejes descritos anteriormente se encuentran
restricciones, u oposición para las actividades involucradas en la construcción, instalación,
operación y mantenimiento del proyecto de Compañía de Autoabastecedores de Gas Natural de
Ocoyoacac.
Página 64 de 175
IV.4. Decretos y programas de manejo de áreas naturales protegidas.
Patrimonio ambiental del Estado
Las áreas naturales protegidas ascienden a 861 mil 487 hectáreas, compuestas por parques
nacionales, estatales y municipales; reservas ecológicas federales y estatales; áreas de protección
de flora y fauna, parques sin decreto y acuerdos de cimas, montañas, lomeríos y cerros del estado.
Sin embargo, 646 hectáreas promedio son afectadas anualmente por incendios; mil 220 hectáreas
por tala clandestina y mil 400 hectáreas por cambio en el uso del suelo; lo que hace un total de 3
mil 266 hectáreas perdidas cada año (datos del IGECEM).
El proyecto de Distribuidora de Gas Natural México no se encuentra dentro o en los alrededores de

un área natural protegida, así como tampoco afecta una zona natural de conservación, hábitat de
especies protegidas o en peligro de extinción ya que ninguna de las coordenadas geográficas de la
city gate Ocoyoacac y de los socios que contaran con ERM, coincide con las coordenadas de las
Áreas Naturales Protegidas (zonas de preservación ecológica de los centros de población), como
se observa a continuación:
COORDENADAS DE LAS EMPRESAS Y CITY GATE

0 0
Industrias Tugal 19 16´27.58” 99 28´33.89”
0 0
Sanofi Aventis 19 16´27.00” 99 29´08.14”
0 0
Lamitubo 19 16´44.86” 99 29´10.21”
0 0
AG Convertidora 19 16´22.15” 99 28´47.27”
0 0
Plastigas De México 19 16´33.04” 99 28´53.83”
Llantera Atlas 19016´22.66” 990 28´38.74”
Industria Gomera 19016´20.01” 990 28´54.76”
Metalcom 19016´43.52” 990 28´43.09”
Química Amtex 19016´44.38” 990 28´36.54”
Robot 19016´37.59” 990 28´39.89”
Nylamid 19016´43.12” 990 28´51.89”
AGC 19016´39.26” 990 28´47.33”
IQC 19°16´43.20” 99°29´53.50”
Cristalum 19°16´48.31” 99°29´30.30”
Steren Pharma 19°16´14.56” 99°28´50.74”
Symbrom Quimica 19°16´21.73” 99°28´25.09”
Página 65 de 175
Áreas naturales protegidas de control federal y sus coordenadas geográficas por denominación Al 31 de diciembre
de 2006
Fecha de Denominación Áreas Latitud norte Latitud oeste
decreto naturales Grados Minutos Grados Minutos
protegidas
13-III-1937 Zoquiapan y 1 19 20 98 45
Anexas f/
05-XI-1937 Molino de Flores 1 19 31 98 50

Nezahualcóyotl
15-IV-1938 Los Remedios 1 19 28 99 16
29-VIII-1939 El Sacromonte 1 19 08 98 47
01-VIII-1940 Bosencheve a/ 1 19 26 100 08
10-X-1942 Desierto del 1 18 54 99 33

Carmen o de
Nixcongo
Áreas de 1 N. A. N. A. N. A. N. A.
protección de
recursos naturales
21-X-1941 Valle de Bravo, 1 N. D. N. D. N. D. N. D.
Malacatepec,
Tilostoc y
Temascaltepec
a/ Comprende superficies de México y Michoacán.
b/ Comprende superficies de México, Distrito Federal y Morelos.
c/ Comprende superficies de México y Distrito Federal.
d/ Comprende superficies de México, Puebla y Morelos.
e/ Comprende superficies de México y Morelos.
f/ Comprende superficies de México y Puebla.
Fuente: Para fechas de decreto, categorización y denominación: Comisión Nacional de Áreas Naturales Protegidas.
www.conanp.gob.mx
Gobierno del Estado de México, Secretaría del Medio Ambiente. Programa de Áreas Naturales Protegidas, 2006.
Página 66 de 175
Áreas naturales protegidas de control municipal y sus coordenadas Cuadro 2.9

geográficas por denominación
Al 31 de diciembre de 2006
Áreas Latitud norte Longitud oeste

Fecha de
Denominación naturales
decreto
protegidas Grados Minutos Grados Minutos
Parque Municipal 8 NA NA NA NA
13-VIII-1977 Tecula 1 19 07 99 30
08-VI-1978 Laguna de Chignahuapan 1 19 09 99 30
15-II-1979 Tlalnepantla 1 19 31 99 13
20-VII-1988 El Calvario 1 19 15 99 36
08-III-1995 Las Sequoias 1 19 56 99 31
27-XI-2002 Atarasquilo 1 ND ND ND ND
27-XI-2002 Chignahuapan 1 ND ND ND ND
27-XI-2002 Chimaliapan 1 ND ND ND ND
Nota: La información corresponde a las Áreas Naturales Protegidas agrupadas dentro de la categoría de manejo denominada Zonas de
Preservación Ecológica de los Centros de Población, establecida en la fracción X de la Ley General de Equilibrio Ecológico y
Protección al Ambiente, la cual otorga facultades a los municipios para establecer, categorizar y controlar dichas áreas dentro de su
jurisdicción territorial.
Fuente: Gobierno del Estado de México, Secretaría del Medio Ambiente. Programa de Áreas Naturales Protegidas, 2006.
Página 67 de 175
Las actividades de construcción e instalación del ducto, operación y mantenimiento no se

encuentran vinculadas a algún área natural protegida, la zona del trazo del ducto es una zona
industrial.
Página 68 de 175
V. DESCRIPCIÓN DEL SISTEMA DE TRANSPORTE
V.1 Bases de diseño.
Debido a que las instalaciones de transporte de gas natural están regidas por normas, códigos y
estándares, la fase de diseño de las instalaciones contempla aspectos para dar seguridad física a
los gasoductos y sus instalaciones de operación y control.
El sistema de transporte de gas natural está apegado a la norma oficial mexicana NOM-003-
SECRE-2002 “Distribución de gas natural”, que es la principal regulación aplicada en el desarrollo
de una red de este tipo de transporte de gas, la empresa anualmente deberá ser auditada por una
Unidad de Verificación que evaluará la conformidad de cumplimiento de los requisitos de ésta ante
la Comisión Reguladora de Energía.
El diseño del sistema de transporte se encuentra de acuerdo a lo especificado en el ASME B 31.8 -

Edición 1995 “Sistemas de Transmisión y distribución de gas por tuberías” estándar de la industria
norteamericana.
El diseño de la red de transporte de Distribuidora de Gas Natural México, tiene contemplados los
siguientes factores:
El diseño bajo el cual se ha construido la red de distribución de la empresa cubre los siguientes
aspectos:
1. Las cargas estáticas a las que esté sometida la tubería.
En este punto en primer lugar se considera la no afectación por cargas externas originadas
por suelos inestables, vibraciones mecánicas o sónicas y adición de pesos adicionales a la
tubería.
2. Las cargas dinámicas que afecten a la red.
A lo largo del tendido de la red, las cargas dinámicas por cruces especiales, tales como:
carreteras, autopistas, ferrocarril, etc., considerando el menor número de eventos posibles.
3. La presión a que están sujetas las tuberías.
La determinación del espesor necesario para soportar la presión de operación de los

ductos son corroborados con la fórmula de Barlow, utilizando factores para clase de
localización 4, en el caso de tuberías metálicas..
Página 69 de 175
4. La corrosión.
La tubería de alimentación a la Estación de Medición y Regulación de Gas Ocoyoacac es

de 3 pulgadas de diámetro y estará protegida mediante recubrimiento antioxidante bajo la
norma NOM-008-SECRE-1999, Control de la corrosión externa en tuberías de acero
enterradas y/o sumergidas. El resto de la red de transporte después de la city gate será de
tubería plástica de polietileno de alta densidad PE-3408 con una relación de dimensiones
RD11, la cual no se ve afectada por la corrosión.
5. Los esfuerzos debidos a afectaciones exteriores
Estos factores están considerados en los procedimientos de diseño utilizados por la

empresa en los ductos de la red de distribución.
La tubería de polietileno de la red cumple con los requisitos de la norma NMX-E-043-2000, así
mismo concuerda con los estándares ASME-B 31.8 1999 y DOT 49 CFR Part. 192.
Las instalaciones como casetas de regulación y medición del sistema de transporte estarán
debidamente resguardadas de agentes externos, a través de bardas perimetrales y/o cercas
metálicas con acceso permitido sólo a personal de la propia empresa.
V. 1.1. ESPECIFICACIONES TÉCNICAS, MEMORIA DESCRIPTIVA Y DE CÁLCULO DE LA

ESTACIÓN DE REGULACIÓN Y MEDICIÓN CITY GATE OCOYOACAC “ERM OCOYOACAC
V.1.1.1 FILOSOFIA DE OPERACIÓN
Las funciones principales de la Estación de Regulación y Medición son:
o Recepción de gas proveniente del gasoducto Venta de Carpio – Toluca propiedad

de Distribuidora de Gas Natural México, S.A. de C.V., de una manera confiable y
segura.
o Acondicionamiento del gas, eliminando impurezas que pudieran afectar la correcta
operación de los diferentes equipos y sistemas que lo manejan.
o Regulación de la presión del gas, manteniendo un valor fijo a la salida de la ERM
para cualquier condición de uso del combustible.
o Medición del caudal de gas consumido para fines de facturación y cumpliendo con
la precisión requerida.
Página 70 de 175
V.1.1.2. ELEMENTOS DE LA ESTACIÓN DE REGULACIÓN Y MEDICIÓN DE GAS NATURAL
La Estación de Regulación y Medición de Gas Natural cuenta con los siguientes elementos
principales:
Dos Filtros Coalescedores Marca American Meter CFR FLANGED FILTER MODELO
3
1440, para un flujo máximo de 405,000 de pie /hr con una presión diferencial de 2 PSI, de
3” X 3” de entrada y salida en 600 # W.N.R.F y estampado ASME.
Dos válvulas de corte automático con sensor neumático por alta y baja presión, Marca
Actaris, Safety Shut Off Valves Modelo SID, de 3” de Ø en ANSI 600, bridada tipo RF.
Dos trenes de regulación de instrumentados para bajar la presión en 1 fase y además con
un arreglo Monitor -Trabajador.
El instrumento de medición es un Turbina FLUXI 2000 TZ G-160 DN 80 mm = de 3” Ø
ANSI 150, con un Computador Electrónico de Flujo Marca Fisher Modelo ROC 407, con
tarjeta de comunicación EIA-422/EIA-485; Elemento RTD, con termopozo de 3” de largo; 4
wire driver para comunicación MODBUS PEMEX.
Válvula de seguridad de 3” de diámetro en ANSI 300.
V.1.2. Filosofía de operación y control de la ERM
El gas natural entrará a la ERM por medio de un tubo de 3” de diámetro que tiene una junta
monoblock para aislarla eléctricamente de la protección catódica del gasoducto propiedad de
PGPB. Después de una tee puede fluir el gas a dos trenes de filtración independientes con los
siguientes elementos enlistados en el sentido del flujo: válvula de esfera de paso completo, filtro
coalecedor en 180º y una válvula de esfera de paso completo, Seguida por una tee que une a los
dos trenes de regulación independientes que se pueden intercambiar según se requiera su
operación, cada tren de regulación cuenta con los siguientes elementos instalados en el sentido del
flujo: una válvula de esfera de paso completo, una válvula de corte automático, dos reguladores
con un arreglo monitor-trabajador, y por ultimo otra válvula de esfera de paso completo.
Los diferentes arreglos de operación que se pueden utilizar para los trenes de filtración y
regulación son:
TREN DE FILTRACION 1 ------ TREN DE REGULACION 1
El gas natural entrará a la ERM por medio de un tubo de 3” de diámetro que tiene una junta
monoblock para aislar eléctricamente la estación.
Después de una tee puede fluir el gas a dos trenes de regulación independientes con los siguientes
elementos enlistados en el sentido del flujo: válvula de esfera de paso completo, válvula de corte
automático con un sensor por alta y baja presión, filtro coalescedor, dos reguladores con pilotos
Página 71 de 175
instrumentados para bajar la presión en dos fases en un arreglo Working - Monitor, por ultimo otra
válvula de esfera de paso completo.
Cada tren de regulación tiene la capacidad de suministro del 100% de flujo. El tren Número Uno de
regulación tendrá calibrada la válvula de corte automático a 7.38 Kg/cm² y calibrado el piloto No. 1
a 20.81 Kg/cm² (primera fase), el piloto No. 2 a 6.89 Kg/cm² (monitor) y el No. 3 a 6.679 Kg/cm²
(segunda fase y/ó trabajador). De tal manera, que si en el tren de regulación por el cual este
fluyendo gas llegará a fallar el regulador segunda fase y/ó trabajador, tomará el control de la
presión el regulador monitor; la regulación se hará en una sola fase y la presión intermedia bajará a
6.89 Kg/cm², si por encima de eso de la misma manera fallara el regulador monitor y sobre pasara
la presión a la cual esta calibrado, la presión seguirá incrementándose hasta alcanzar la presión a
la cual esta calibrada la válvula de corte automático por alta presión y cortara el flujo de gas por el
tren de regulación # 1.
El tren de regulación Número dos tendrá cerrado el regulador segunda fase debido a que estará
censando una presión mayor a la que esta calibrado, al momento de que el flujo se corto por alta
presión en el tren de regulación número uno empezara a decrecer la presión en el sistema hasta
alcanzar la presión a la que esta calibrado el piloto No. 3 del tren de regulación 2 el cual abrirá
automáticamente permitiendo el flujo de gas por este tren y así continuar con el abastecimiento de
gas a los socios industriales, a continuación se detallan las presiones a las cuales operara el tren
de regulación número 2.
La válvula de corte automático estará calibrada a 8.43 Kg/cm² por encima de la presión a la cual
estará calibrada la válvula de seguridad, el piloto No. 1 estará calibrado a 20.81 Kg/cm² (primera
fase), el piloto No. 2 a 6.679 Kg/cm² (monitor) y el No. 3 a 6.327 Kg/cm² (segunda fase y/ó
trabajador).
Es decir que su funcionamiento será como se describe a continuación, si en el tren de regulación

por el cual este fluyendo gas llegará a fallar el regulador segunda fase y/ó trabajador, tomará el
control de la presión el regulador monitor; la regulación se hará en una sola fase y la presión
intermedia bajará, si por encima de eso de la misma manera fallara el regulador monitor sobre
pasara la presión a la cual esta calibrado y siguiera aumentando la presión en la ERM hasta
2
alcanzar la presión a la cual esta calibrada la válvula de seguridad (8.085 Kg/cm ) esta
automáticamente se abriría, con esto se asegura que se pueda llegar a la ERM y poder realizar
lo necesario en los trenes de regulación para seguir abasteciendo el gas a los socios industriales,
si la válvula de seguridad no llegara a ser suficiente y la presión en la ERM siguiera aumentando
hasta alcanzar la presión de calibración de la válvula de corte automático localizada aguas arriba
de la regulación en el tren 2, esta al sensar la presión de calibración automáticamente cerrara para
Página 72 de 175
asegurar que no se tendrá una sobre presión en todo el sistema y se cortara el flujo de gas a la red
general.
Después de los trenes de regulación se encuentra un Medidor Tipo Turbina Fluxi 2150 TZ G-160
de 3” de diámetro y un computador electrónico de flujo, este ultimo calculará el flujo que este
pasando por la ERM. Dicho tubo cuenta con válvulas de bloqueo aguas arriba y aguas abajo para
seccionarlo en caso de falla ó mantenimiento. Paralelo al tren de medición se tendrá un espacio de
las mismas dimensiones entre dos válvulas de bloqueo con bridas ciegas para evitar la extracción
de gas sin ser medido, se ha diseñado de esta manera ya que en caso de ser necesario por alguna
falla del medidor tipo turbina o mantenimiento al mismo se instalara de manera provisional un
carrete para permitir el paso de gas a la red, obviamente esto se hará previo aviso y con el permiso
de Distribuidora de Gas natural México.
Por último, se instalará una junta monoblock para aislar eléctricamente a la ERM de la electricidad
estática que se genera en la tubería de polietileno por el flujo del gas natural.
V.1.3. MEMORIA TECNICO DESCRIPTIVA DE LA ESTACIÓN DE REGULACIÓN Y MEDICIÓN

(ERM) CITY GATE OCOYOACAC
V.1.3.1.DESCRIPCIÓN DE LA ESTACIÓN DE REGULACIÓN Y MEDICIÓN.
OBJETIVO.
Brindar el servicio de recepción y acondicionamiento de gas natural de manera confiable y segura
para cualquier condición de uso del combustible cumpliendo con la precisión requerida.
El sistema de transporte para usos propios estará abastecido e interconectado con el gasoducto de
10” de Ø, Venta de Carpio – Toluca propiedad de Distribuidora de Gas Natural México, S.A. de
C.V. en las coordenadas 19º 16` 55.35” N 99º 28` 32.69” O el cual opera a una presión de 14
2
Kg/Cm (300 Psi), La Estación de Regulación y Medición (ERM) estará interconectada al
gasoducto mencionado anteriormente por medio de tubería de acero de 3” de diámetro de acero al
2
carbón en cedula 80, la ERM la cual regulara a una presión de operación máxima de 7.025 Kg/Cm
(99.931 Psi), dicha ERM abastecerá de gas natural a los socios de Distribuidora de Gas Natural
México, S.A. de C.V.
Plano del Proyecto.
completo de 6” de Ø en AC conectada a una tubería existentes de la empresa Distribuidora de
Gas Natural México S.A de C.V. en el cadenamiento 0+000, continuando con dirección al sureste
con tubería de 6” de Ø en AC por la Calle del Llano, continuando con la misma dirección hasta
llegar al cadenamiento 0+200 se tiene el primer cruce direccional de via del ferrocarril, se continua
sobre la misma calle hasta llegar al extremo recto de una Tee de 6”X6”X6” de Ø en AC en el
cadenamiento 0+250, a la cual llamaremos Tee 1.
Por el extremo recto de la Tee 1 con dirección al este se continua con tubería de 6” de Ø en AC
hasta llegar a un codo de 90º de 6” de Ø en AC por su extremo restante con dirección al sur se
Página 73 de 175
continua con tubería de 6” de Ø en AC hasta llegar al segundo codo de 6” de Ø en AC por su

extremo restante con dirección al este se tiene una válvula de seccionamiento de 6” de Ø en AC
para poder suministrar gas natural a nuestro primer socio.
Retornando al Tee 1 por su extremo recto restante se continua con tubería de 6” de Ø en AC por
la misma callen en el cadenamiento 0+280 se tiene el primer cruce de río Ocoyoacac, se continua
en la misma dirección hasta llegar a un codo de 90º de 6” de Ø en AC en el cadenamiento 0+300
el cual llamaremos punto B, por su extremo restante y con dirección al este se continua con
tubería de 6” de Ø en AC sobre la calle río Ocoyoacac, hasta llegar al cadenamiento 0+900 donde
se tiene una Tee de 6”X6”X6” de Ø en AC, la cual llamaremos Tee 2.
Por el extremo recto de la Tee 2 con dirección al Norte se tiene una válvula de seccionamiento de
6” Ø en AC posteriormente se continua con dirección al Norte para poder suministrar gas natural a
nuestro segundo socio.
Regresando a la Tee 2 por su extremo recto restante con dirección al este se continua con tubería
de 6” de Ø en AC por la misma calle hasta llegar al cadenamiento 1+300 donde se ubica un codo
de 45º de 6” de Ø en AC, por su extremo restante con dirección al sureste se continua con tubería
de 6” de Ø en AC hasta llegar al cadenamiento 1+420 donde se ubica un codo de 45º de 6” de Ø
en AC el cual llamaremos punto C por su extremo restante con dirección al este se continua con
tubería de 6” de Ø en AC hasta llegar a un codo de 45º de 6” de Ø en AC seguido de una válvula
de seccionamiento de paso completo 6” de Ø en AC pósteramente se realiza un cruce carretero en
cadenamiento 1+440 de la Carretera Amomoluco-Santiago Tianguistengo.
Se continua con la misma dirección hasta llegar al extremo centro de una Tee de 6”X6”X6” de Ø en
AC a la cual llamaremos Tee 3, por unos de sus extremos rectos laterales con dirección al sureste
se continua con un tramo de tubería de 6” de Ø en AC hasta llegar a una válvula de
seccionamiento de paso completo de 6” de Ø en AC seguido de un tapón.
Retornando a la Tee 3 por su extremo recto restante con dirección al noroeste de continua con
tubería de 6” de Ø en AC sobre la Carretera Amomoluco-Santiago Tianguistengo hasta llegar a
una estación de regulación que llamaremos punto D que se ubica en el cadenamiento 1+480.
Retornando a la Estación de Regulación en el punto D a la salida se tiene una Tee de 3”X3”X3” de

Ø de PE de alta densidad a la cual llamaremos Tee A por su extremo lateral restante se continua
con Tubería de 3” de Ø de PE de alta densidad con dirección al Noreste hasta llegar a un codo de
90º de 3” de Ø de PE de alta densidad por su extremo restante con dirección al sureste se continua
con un tramo de tubería hasta llegar a un codo de 90º de 3” de Ø de PE de alta densidad por su
extremo recto restante con dirección suroeste se continua con tubería de 3” de Ø de PE de alta
densidad para posteriormente cruzar la Carretera Amomoluco-Santiago Tianguistengo, en el
cadenamiento 0+060 posteriormente se tiene un codo de 45º de 3” de Ø de PE de alta densidad
por su extremo restante con dirección al oeste se continua con un tramo de tubería de 3” de Ø de
PE de alta densidad hasta llegar al cadenamiento 0+090 donde se encuentra un codo de 45º de 3”
de Ø de PE de alta densidad seguido de una Tee de 3”X3”X3” de Ø de PE de alta densidad la cual
llamaremos Tee B,
Regresando a la Tee B por uno de sus extremos rectos laterares con dirección al noroeste se
continúa con tubería de 3” de Ø de PE de alta densidad hasta llegar a un codo de 90º de 3” de Ø
de PE de alta densidad por su extremo recto restante se tiene una válvula de seccionamiento de 3”
de Ø de PE de alta densidad para llegar a nuestro tercer socio.
Volviendo a la Tee B por su extremo recto lateral restante se tiene un codo de 45º de 3” de Ø de
PE de alta densidad por su extremo restante y con dirección al sur se continua con tubería de 3” de
Ø de PE de alta densidad hasta llegar una Tee de 3”X3”X3” de Ø de PE de alta densidad en el
Página 74 de 175
cadenamiento 0+210 la cual conoceremos como Tee C, por su extremo recto con dirección al este
se tiene una válvula de seccionamiento de 3” de Ø de PE de alta densidad para llegar a nuestro
cuarto socio y poder suministrar gas natural.
Regresando a la Tee C por su extremo lateral restante se continúa con tubería de 3” de Ø de PE

de alta densidad con dirección al sur hasta llegar al cadenamiento 0+340 donde se ubica un codo
de 90º de 3” de Ø de PE de alta densidad por su extremo restante con dirección al este se continua
con tubería de 3” de Ø de PE de alta densidad hasta llegar al cadenamiento 0+530 donde su ubica
una Tee de 3”X3”X3” de Ø de PE de alta densidad, la cual conoceremos como Tee D por su
extremo centro con dirección al norte se tiene una válvula de seccionamiento de 3” de Ø de PE de
alta densidad para posteriormente proporcionar gas natural a nuestro quinto socio.
Continuando con la Tee D por su extremo restante con dirección al este se continúa con tubería de
3” de Ø de PE de alta densidad, hasta llegar al cadenamiento 0+560 donde se ubica una válvula de
seccionamiento de 3” de Ø de PE de alta densidad seguido de un tapón el cual se le llamara punto
E
Retornando al punto D a la Tee A en su extremo restante se continua con tubería de 3” de Ø de

PE de alta densidad hasta llegar al punto F donde se ubica una Tee de 3”X3”X3” de Ø de PE de
alta densidad a la que llamaremos Tee E. por su extremo recto y con dirección al noroeste se
continua con tubería de 3” de Ø de PE de alta densidad sobre la carretera Amomoluco-Santiago
Tianguistengo, en el cadenamiento 0+060 se realizara un cruce de Río Ocoyoacac posteriormente
se continua con tubería de 3” de Ø de PE de alta densidad hasta llegar al cadenamiento 0+240
donde se ubica una Tee de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee F, por
su extremo centro con dirección al Noreste se continua con entramo de Tubería hasta llegar a una
válvula de seccionamiento de 3” de Ø de PE de alta densidad, para posteriormente proporcionar
gas natural a nuestro sexto socio.
Regresando a la Tee F por su extremo lateral restante se coloca una válvula de seccionamiento de
3” de Ø de PE de alta densidad, seguida de un Tapón a este lugar se le llamara punto G,
noreste con tubería de 3” de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac, hasta llegar
a una Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee G, ubicada en el
cadenamiento 0+080, por su extremo centro con dirección al sureste se conectar un tramo de
tubería de 3” de de Ø de PE de alta densidad hasta llegar a una válvula de seccionamiento de 3”
de Ø de PE de alta densidad, para posteriormente proporcionar gas natural a nuestro séptimo
socio.
Continuando en la Tee G por su extremo lateral restante se con dirección al noreste se continua
con tubería de 3” de de Ø de PE de alta densidad hasta llegar a una Tee de de 3”X3”X3” de Ø de
PE de alta densidad la cual llamaremos Tee H ubicada en el cadenamiento 0+100, por su extremo
centro con dirección al sureste se conectar un tramo de tubería de 3” de de Ø de PE de alta
densidad hasta llegar a una válvula de seccionamiento de 3” de Ø de PE de alta densidad, para
posteriormente proporcionar gas natural a nuestro octavo socio.
Regresando a la Tee H por su por su extremo lateral restante se con dirección al noreste se
continua con tubería de 3” de de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac hasta
llegar a una Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee I ubicada en
el cadenamiento 0+410, por su extremo centro con dirección al sureste se conectar un tramo de
de Ø de PE de alta densidad, para posteriormente proporcionar gas natural a nuestro noveno
socio.
Página 75 de 175
Continuando en la Tee I por su por su extremo lateral restante se con dirección al noreste se
continua con tubería de 3” de de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac, hasta
llegar a una Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee J ubicada en
el cadenamiento 0+550, por su extremo centro con dirección al sureste se conectar un tramo de
de Ø de PE de alta densidad, para posteriormente proporcionar gas natural a nuestro Décimo
socio.
Retornando a la Tee J por su por su extremo lateral restante se con dirección al noreste se
continua con tubería de 3” de de Ø de PE de alta densidad hasta llegar a una Tee de de 3”X3”X3”
de Ø de PE de alta densidad la cual llamaremos Tee J ubicada en el cadenamiento 0+630, por su
extremo centro con dirección al norte se conectar un tramo de tubería de 3” de de Ø de PE de alta
densidad hasta llegar a una válvula de seccionamiento de 3” de Ø de PE de alta densidad, para
posteriormente proporcionar gas natural a nuestro Undécimo socio.
Regresando a la Tee J por su por su extremo lateral restante se con dirección al noreste se
continua con tubería de 3” de de Ø de PE de alta densidad, sobre la Calle Río Ocoyoacac, hasta
llegar a una Tee de de 3”X3”X3” de Ø de PE de alta densidad la cual llamaremos Tee K ubicada en
el cadenamiento 0+840, por su extremo centro con dirección al sur se conectar un tramo de tubería
de 3” de de Ø de PE de alta densidad hasta llegar a una válvula de seccionamiento de 3” de Ø de
PE de alta densidad, para posteriormente proporcionar gas natural a nuestro Undécimo décimo
segundo socio.
Continuando en la Tee K por su extremo recto restante se coloca una válvula de seccionamiento
de 3” de Ø de PE de alta densidad seguida de un tapón al cual llamaremos punto H
Inicia la segunda parte del gasoducto en la Estación de Regulación y Medición la cual se conectara
al gasoducto de 10” de Ø de Venta de Carpio-Toluca propiedad de Distribuidora de Gas Natural
México S.A. de C.V. teniendo como coordenadas (19º 16` 55.35” N 99º 28` 32.69” O. se inicia la
trayectoria del gasoducto con tubería de 3” de Ø de PE de alta densidad, con dirección al sur hasta
llegar al cadenamiento 0+370 donde se encuentra una Tee de 3”X3”X3” de Ø de PE de alta
densidad a la cual llamaremos Tee L, por su extremo centro con dirección al oeste se conecta un
tramo de tubería de 3” de Ø de PE de alta densidad, hasta llegar a una válvula de seccionamiento
de 3” de Ø de PE de alta densidad para poder suministrar gas natural a nuestro décimo tercer
socio.
Continuando con la Tee L por su extremo recto lateral restante se continua con tubería de 3” de Ø
de PE de alta densidad, hasta llegar al cadenamiento 0+620 donde se encuentra una Tee de
3”X3”X3·de Ø de PE de alta densidad, la cual llamaremos Tee M, al cual llamaremos punto J, por
uno de los extremos laterales de la Tee M con dirección al oeste se continua con tubería de 3” de
Ø de PE de alta densidad, sobre la Calle 16 de Septiembre, hasta llegar al cadenamiento 0+400
donde se encuentra una Tee de 3”X3”X3” de Ø de PE de alta densidad, la cual llamaremos Tee N,
por su extremo centro se conecta una transición de 3”x2” de Ø de PE de alta densidad, para
continuar con tubería de 2” de Ø de PE de alta densidad con dirección al sur hasta llegar a una Tee
de 2”X2”X2” de Ø de PE de alta densidad, la cual llamaremos Tee Ñ, por uno de sus extremos
laterales con dirección al oeste se continua con tubería de 2” Ø de PE de alta densidad hasta llegar
a un codo de 90º de 2” Ø de PE de alta densidad, por su extremo recto restante se coloca una
válvula de seccionamiento de 2” de Ø de PE de alta densidad, para poder suministrar gas natural a
nuestro décimo cuarto socio.
Regresando a la Tee Ñ por su extremo restante con dirección al este se continua con un tubería de
2” de Ø de PE de alta densidad, hasta llegar a una válvula de seccionamiento de 2” de Ø de PE de
alta densidad, para poder suministrar gas natural a nuestro décimo quinto socio.
Página 76 de 175
Retornando a la Tee N por su extremo restante se coloca una válvula de seccionamiento de 3” de

Ø de PE de alta densidad seguida de un tapón a este lugar se conocerá como punto K
V.1.3.2. MEMORIA DE CÁLCULO DE LA ERM “CITY GATE OCOYOACAC”
V.1.3.2.1 CONDICIONES DE OPERACIÓN DE LA CITY GATE
V.1.3.2.1 CÁLCULO DE DIAMETROS Y VELOCIDADES
Utilizando la Ecuación de continuidad de la Mecánica de Fluidos obtenemos las velocidades de

entrada y salida en la Estación de Regulación y Medición.
Página 77 de 175
V.1.3.2.2 Línea de filtración y regulación
V.1.3.2.2 SELECCION DEL MEDIDOR
Del punto V.1.3.2.1 CÁLCULOS DE DIÁMETROS Y VELOCIDADES, tenemos que el máximo flujo
por cada línea de salida en condiciones actuales es:
Qact out = 197.91 ACMH
Con este valor, podemos determinar el tipo y tamaño del medidor que debemos utilizar para
las condiciones que nos arrojan los cálculos anteriores:
Qmax = 1,250.0 SCMH
Medidor:
Tipo: Turbina FLUXI 2000 TZ
Modelo: G-160 DN 80 (3”Ø) ANSI 150
Página 78 de 175
Se usará un medidor G-160 DN = 80, el cual podrá medir un flujo en condiciones

actuales de presión y temperatura de 13 m³/hr hasta 250 m³/hr, que a la máxima presión de salida,
nos dará un flujo máximo corregido aproximado de:
Qmin = 1,941.0380 SCMH
Y el cual podrá medir un flujo mínimo en condiciones actuales de presión y temperatura de 13

m³/hr, que a la mínima presión de salida, nos dará un flujo corregido aproximado de:
Qmax = 74.934 SCMH
V.1.3.2.3 COMPUTADOR ELECTRÓNICO DE FLUJO
Se instalará un Computador Electrónico de Flujo marca Fisher modelo ROC 407 FloBoss con AGA
7 y AGA 8.
Página 79 de 175
Además este modelo cuenta con el protocolo de comunicación Modbus PEMEX para ser enlazado
al SCADA. (se anexa hoja de especificaciones)
V.1.3.2.4 CÁLCULO DE ESPESORES DE TUBERÍAS

V.1.3.2.4.1. Cálculo del espesor para la tubería de 3” de diámetro nominal
ALTA PRESION
El espesor mínimo de pared del tubo se calcula de acuerdo a la NOM-003-SECRE-2002.
Distribución de Gas Natural y Gas Licuado de Petróleo por Ductos, de acuerdo a la siguiente
fórmula:
P D
t
2 S F E T
Donde:
t Espesor mínimo de la tubería
P Presión manométrica de diseño
D Diámetro exterior de la tubería
S Resistencia mínima a la cadencia
F Factor de diseño por densidad de población.
E Eficiencia de la junta longitudinal de la tubería
T Factor de corrección por temperatura del gas.

T=1 si la temperatura del gas es igual ò menor a 400º K
Utilizando tubería de acero al carbón sin costura especificación ASTM A-53 GRADO B de norma
ASME B31.8 (Anexo C)
Obtenemos el valor de la resistencia mecánica mínima de la tubería
S = 35,000 psi = 241,316 kPa
Página 80 de 175
De acuerdo al cálculo anterior se requiere que la tubería de 3” de diámetro tenga un espesor

mínimo de 0.037” pulg.
El espesor de la tubería reportado de acuerdo al tipo de cedula en base al extracto de las normas
ANSI B36.10 y B36.19 condensado en el Apéndice B del manual técnico CRANE “ Flow of fluids”
Se utilizará tubería ASTM A53 grado B cedula 80 STD de 3” de diámetro nominal que tiene un
espesor de 0.300”. Sobrepasando en gran medida el espesor mínimo requerido.
V.1.3.2.4.2. Calculo del espesor para la tubería de 2” de diámetro nominal
El espesor mínimo de pared del tubo se calcula de acuerdo a la NOM-003-SECRE-2002.

Distribución de Gas Natural y Gas Licuado de Petróleo por Ductos, de acuerdo a la siguiente
fórmula:
P D
t
2 S F E T
Donde:
t Espesor mínimo de la tubería
P Presión manométrica de diseño
D Diámetro exterior de la tubería
S Resistencia mínima a la cadencia
F Factor de diseño por densidad de población.
E Eficiencia de la junta longitudinal de la tubería
T Factor de corrección por temperatura del gas.
T=1 si la temperatura del gas es igual ò menor a 400º K
Página 81 de 175
Utilizando tubería de acero al carbón sin costura especificación ASTM A-53 GRADO B de norma
ASME B31.8 (Anexo C)
Obtenemos el valor de la resistencia mecánica mínima de la tubería
S = 35,000 psi = 241,316 kPa
De acuerdo al cálculo anterior se requiere que la tubería de 2” de diámetro tenga un espesor

mínimo de 0.025” pulg.
El espesor de la tubería reportado de acuerdo al tipo de cedula en base al extracto de las normas
ANSI B36.10 y B36.19 condensado en el Apéndice B del manual técnico CRANE “ Flor of fluids”.
Se utilizará tubería ASTM A53 Grado B cedula 80 STD de 2” de diámetro nominal que tiene un
espesor de 0.218” sobrepasando en gran medida el espesor mínimo requerido.
V.1.3.3. DIMENSIONAMIENTO DE LOS REGULADORES
Universal Gas Sizing Equation
Página 82 de 175
Donde:
Q = Velocidad de Flujo
Cg = Coeficiente de Viscosidad del Gas
P1 = Presión de Entrada (psia)
∆P = Perdida de Presión por la Válvula (∆P = P1 – P2 ) psid
P2 = Presión de Salida (psia)
Cg
C1 = Coeficiente de Recuperación de la Válvula ( C1 )
Cv
Cv = Coeficiente de viscosidad Liquido
G = Gravedad Especifica (0.6 para gas natural)
T = Temperatura del Gas (º Ranking) (T = 460 + ºF)
Ecuación Simplificada
El coeficiente de recuperación de la válvula (C1) es aproximadamente igual a 35 para válvulas de

globo y válvulas de rejillas.
520
El termino 1.29 para Gas Natural con Gravedad Especifica de 0.6 y 60º F
GT
El flujo critico ó Flujo de choque se refiere a la condición de cuando el gas esta moviéndose a la
velocidad del sonido (1090 pie/seg. ò 332 m/seg.) en la parte de aceleración de la válvula.
P
Esto ocurre cuando es igual o mayor a 0.64
P1
3417 P
A flujo critico el termino Sin es igual a 1 ó a la unidad por lo tanto desaparece de
C1 P1
la ecuación.
Así pues, a una velocidad sónica (flujo crítico) la Universal Gas Sizing Equation para Gas Natural a
60 ºF se simplifica a:
Q = 1.29 Cg P1
Flujo Sub-Critico
Máxima Presión de Entrada = P1 = 298.69 Psia

Mínima Presión de Salida = P2 = 142.23 Psia
P 298 .69 142 .23

0.523 (Flujo Sub-critico NO es mayor de 0.64)
P1 298 .69
Por lo tanto usamos la formula completa:
520 3417 P
Q CgP1Sen
GT C1 P1
Página 83 de 175
Q = 1,250 SCMH = 44,143.33 SCFH
C1 = 35
Entonces:
3417 298.69 142.23

44,143.33 1.29 Cg 298.69 Sen
35 298.69
44 ,143 .33 1.29 Cg 298 .69 Sen 70 .659
44,143.33 363.54 Cg
44,143.33
Cg 121.42
363.54
Por ser una Estación con reguladores instrumentados en monitor-trabajador el Cg de los

reguladores se consideran al 70%, por lo tanto, el Cg es: 173.45
Además un factor de capacidad de la City Gate del 80% por lo que el Cg es 216.81
Página 84 de 175
Página 85 de 175
Página 86 de 175
Página 87 de 175
Nivel de decibeles que se genera al pasar el flujo del gas por los reguladores.
Página 88 de 175
Página 89 de 175
V.1.3.4. FILOSOFÍA DE OPERACIÓN DEL SISTEMA DE CORTE POR FUGA.
Las válvulas de corte automático SHUT-OFF VALVES SID, instaladas en la ERM serán los equipos
que se utilizaran para el corte por fuga.
La funcionalidad de esta válvula nos permite utilizarla para poder cortar el flujo de gas por fuga al
sistema de transporte o por alguna sobrepresión.
V.1.3.4.1 Filosofía de Operación.
La ERM contará con dos válvulas de corte automático de las mismas características, instaladas en
los dos trenes de regulación cada una, las cuales estarán calibradas por baja presión si se
llegara a tener una caída de presión y por alta presión en el sistema en caso de que llegaran a
fallar los reguladores de los trenes de regulación.
Cortaran el flujo de gas en caso de fuga, ya que estarán calibradas por debajo de la presión
requerida de operación y cortaran por una caída de presión en el sistema, obviamente un
decremento de presión en el sistema solo puede ser provocada por fuga en el mismo, o por la baja
presión de entrada en el sistema.
Por alta presión cortara tal y como se indica en la filosofía de operación de la ERM del punto V.1.2.
de este documento.
La presión a la cual estarán calibradas las válvulas de corte automático será la misma en ambas
válvulas para asegurarnos de que cortarán simultáneamente.
Este Tipo de válvula SHUT-OFF SID tiene muy poca pérdida de presión, para calcular la pérdida
de presión puede utilizarse la siguiente fórmula:
2
Q 1
P( Pin Pout ) bar
Cg Pi abs
Q = 1,250.0 m³/hr
Cg= 5,100 (Tabla manual)
Pin abs = 153.07 Psia = 10.76 Kg/cm²
2
1,250 1
P 0.005 bar 0.0725psi
5,100 10.76
Página 90 de 175
El modelo de diseño de las condiciones de operación de las tuberías y estaciones de regulación se

presenta a continuación:
Página 91 de 175
V.2 PROCEDIMIENTOS Y MEDIDAS DE SEGURIDAD
El gas natural es una fuente de energía limpia y segura; no obstante, se deben tener en cuenta
normas de seguridad para su manipulación y para el mantenimiento de instalaciones y equipos. El
gas natural en su estado natural no tiene olor, no es tóxico y es más ligero que el aire; se le odoriza
antes de distribuirlo dándole un olor característico que permite su rápida detección por medio del
olfato. La seguridad en las instalaciones de gas natural depende de varios factores, tales como un
óptimo mantenimiento, una adecuada utilización y el uso de sistemas automáticos de detección de
fugas y condiciones de explosividad.
La seguridad en el transporte del gas natural es indispensable, dado que este tipo de actividad
satisface a una demanda de mercado, ya que este proceso se encuentra dirigido a cumplir con las
necesidades y requisitos energéticos de la industria y comercios.
Distribuidora de Gas Natural México, S. A. de C. V., como empresa encargada de llevar a cabo los
trabajos de operación, mantenimiento y seguridad del sistema de transporte de gas natural, cuenta
con un programa anual de mantenimiento, el cual está basado según el Sistema MP 8.1 Plus
denominado “Mantenimiento Preventivo“, el cual genera las actividades correspondientes a fin de
asegurar las condiciones de operación del sistema de transporte de usos propios.
De acuerdo con la empresa Distribuidora de Gas Natural México, S. A. de C. V. (GNM), el

programa de mantenimiento bajo el sistema MP Versión 8.1, automatiza las órdenes de trabajo de
Página 92 de 175
mantenimiento, de los diferentes trabajos a realizar según el programa anual calendarizado y es

llevado a cabo por el personal de GNM, en donde se establecen los siguientes Procedimientos de
Operación y Mantenimiento:
Con el objetivo de cumplir con estas medidas y prácticas de seguridad, la empresa Distribuidora
de Gas Natural México, S. A. de C. V, cuenta con los siguientes procedimientos de seguridad y
minimización de riesgos para las actividades del transporte de gas natural, que se enlistan a
continuación:
ITO-000 PROCEDIMIENTO PAR LA ACTIVACIÓN DEL PLAN INTEGRAL DE

SEGURIDAD.
ITO-001 PROCEDIMIENTO PARA CIERRE DE LÍNEAS DE GAS.
ITO-002 SISTEMA PARA LA DETECCIÓN Y LOCALIZACIÓN DE FUGAS.
ITO-003 PROCEDIMIENTO PARA CONTROLAR Y EXTINGUIR FUEGO PROVOCADO
POR GAS.
ITO-004 PROCEDIMIENTO PARA CONTROLAR FUGAS DE GAS SIN FUEGO.
ITO-005 PROCEDIMIENTO PARA CONTROLAR FUGAS O LA PRESENCIA DE GAS EN
EL INTERIOR DE CONSTRUCCIONES.
ITO-006 PROCEDIMIENTO PARA CONTROLAR FUGAS O LA PRESENCIA DE GAS EN
EL EXTERIOR DE CONSTRUCCIONES.
ITO-007 PROCEDIMIENTO PARA TRABAJOS CERCANOS A OBRAS DE TERCEROS O
INSTALACIONES EXISTENTES.
ITO-008 MEDIDAS DE SEGURIDAD PARA CONTROLAR LA CIRCULACIÓN DE
VEHÍCULOS.
ITO-009 MANEJO E INSTALACIÓN DE TUBERÍAS PLÁSTICAS.
ITO-010 METODOLOGÍA PARA LA LIMPIEZA INTERIOR DE GASODUCTOS.
ITO-011 PROCEDIMIENTO DE PURGA DE GASODUCTOS.
ITO-012 MANEJO E INSTALACIÓN DE TUBERÍA DE ACERO.
ITO-013 REGISTRO Y CONTROL DE LLAMADAS DE EMERGENCIA.
ITO-014 PROCEDIMIENTO PARA LA PREVENCIÓN Y COMBATE DE INCENDIO
ITO-015 PROCEDIMIENTO PARA EL INCREMENTO DE LA PRESIÓN DE OPERACIÓN.
ITO-016 PROCEDIMIENTO PARA EL DECREMENTO DE LA PRESIÓN DE OPERACIÓN.
ITO-017 PROCEDIMIENTO PARA DESACTIVAR TUBERÍAS DE ACUERDO A UN
SISTEMA DE TRANSPORTE
ITO-018 PROCEDIMIENTO PARA REACTIVAR TUBERÍAS DE ACUERDO A UN
SISTEMA DE TRANSPORTE.
ITO-019 PROCEDIMIENTO DE VACIADO DEL ODORANTE DEL TANQUE DEL
PROVEEDOR AL TANQUE LOCAL.
ITO-071 FUNCIONES DE LA BRIGADA DE EMERGENCIA DE LOS SISTEMAS
FORANEOS.
TEC-001PROCEDIMIENTO PARA LA REALIZACIÓN DE PRUEBAS NEUMÁTICAS A
TUBERÍAS PARA CONDUCIR GAS NATURAL A PRESIÓN
TEC-002 PROCEDIMIENTO PARA LA REALIZACIÓN DE PRUEBAS HIDROSTÁTICAS A
TUBERÍAS PARA CONDUCIR GAS NATURAL A PRESIÓN
GNI-SOL PROCEDIMIENTO DE SOLDADURA DE ACERO
Página 93 de 175
Así como los siguientes Manuales, Procedimientos y Diagramas de Flujos Técnicos:
Manual de Procedimientos de Proceso de Medición y Facturación

Diagrama de Flujo Configuración de Traductor de Presión
Diagrama de Flujo Calibración de Válvulas de Seguridad Tipo Axial
Diagrama de Flujo Operación de Maquina Termo-fusionadora (Christie)
Diagrama de Flujo Patrullaje
Procedimiento y Diagrama de Flujo Levantamiento de Isométricos de Red Interna
Procedimiento “Elaboración de la Memoria de Cálculo de Red Interna (Tubería A. P.)”
Diagrama de Flujo “Elaboración de Bitácora Fotográfica”
Diagrama de Flujo “Mantenimiento a Regulador Tipo Axial”
Diagrama de Flujo “Mantenimiento General a Casetas”
Listado y Descripción del Equipo de Protección Personal (EPP)
El Plan de mantenimiento preventivo para las City Gates (estaciones de medición y regulación del
sistema), contempla las siguientes actividades a desarrollar así como la frecuencia de las mismas:
Frecuencia de Actividades a realizar

mantenimiento
1 Mes Lectura de presión
1 Mes Monitoreo de emanaciones de gas: Caseta
1 Mes Aseo total Caseta
1 Día Verificar el funcionamiento y conexiones
(computador de flujo)
1 Mes Expulsión de impurezas en el filtro
1 Mes Revisión general
1 Mes Verificar el funcionamiento del medidor
1 Mes Verificar el funcionamiento del regulador
6 Meses Mantenimiento preventivo del regulador
1 Mes Inspección visual de los señalamientos
6 Meses Calibración de la válvula de relevo
1 Mes Inspección de la válvula de relevo
Existe un Plan de Mantenimiento denominado “Plan Caseta de Regulación y Medición” que indica
las actividades a realizar así como la periodicidad de las mismas a cada una de las empresas.
Página 94 de 175
Las actividades que se desarrollan para este plan son las siguientes:
PROGRAMA DE ACTIVIDADES DE MANTENIMIENTO EN LA CITY GATE

OCOYOACAC
Frecuencia de Actividades a realizar
mantenimiento
1 Mes Lectura de presión
1 Mes Monitoreo de emanaciones de gas: Caseta
1 Mes Aseo total Caseta
1 Día Verificar el funcionamiento y conexiones
(computador de flujo)
1 Mes Expulsión de impurezas en el filtro
1 Mes Revisión general
1 Mes Verificar el funcionamiento del medidor
1 Mes Verificar el funcionamiento del regulador
6 Meses Mantenimiento preventivo del regulador
1 Mes Inspección visual de los señalamientos
6 Meses Calibración de la válvula de relevo
1 Mes Inspección de la válvula de relevo
Dentro de los equipos de atención a emergencias contemplados para el proyecto de Distribuidora

de Gas Natural México, se encuentran:
Alarma visual y audible de presencia de gas en el ambiente, en caso de de que sean

activadas se deberá ejecutar acciones de bloqueo de válvulas, disparo de motores, etc.,
antes de llegar a la zona explosiva. Cabe mencionar que las mezclas del gas natural con
aire en concentraciones entre 4.5% y 14.5% son explosivas, solo hará falta una fuente de
ignición para que se desencadene una violenta explosión.
Sistema de pararrayos y sistema de tierras, se deberá asegurar el todo el sistema de la
Estación de Medición y Regulación cuente con sistema de protección de tierras físicas y
pararrayos.
Sistema de Seguridad sobre presión, la CITY GATE cuenta con un sistema de seguridad
sobre presión la cual se usa el 10% por arriba del valor máximo de operación en el
sistema, las válvulas estarán instaladas después de los trenes de regulación y medición,
por tal motivo si llegasen a funcionar el gas natural que se dispare será medido.
Extinción de incendios, para este tipo de contingencias la empresa cuenta con
procedimientos que se enfocan en bloquear la fuente de fuga, así como también con
extintores de acuerdo a la NOM-002-STPS-2000, se tienen contemplados los extintores de
polvo químico (púrpura K= bicarbonato de potasio, bicarbonato de sodio, fosfato
monoamónico) bióxido de carbono y aspersión de agua para las áreas afectadas por el
calor o circundantes.
En el caso de un incendio por fuga de gas se deberán tomar en cuenta las siguientes
instrucciones:
Página 95 de 175
a) Fuga de gas natural a la atmósfera, sin incendio:

Si esto sucede a la intemperie el gas natural se disipa fácilmente en las capas
superiores de la atmósfera; contrariamente, cuando queda atrapado en la parte inferior
de techumbres se forman mezclas explosivas con gran potencial para explotar, y
explotarán violentamente al encontrar una fuente de ignición.
Verificar anticipadamente por medio de pruebas y Auditorias que la integridad
mecánica-eléctrica de las instalaciones está en óptimas condiciones (diseño,
construcción y mantenimiento) en especificaciones de tubería que incluye
válvulas, conexiones, accesorios y además de las prácticas internacionales de
ingeniería.
Detectores de mezclas explosivas, calor y humo con alarmas audibles y
visuales.
Válvulas de operación remota para aislar grandes inventarios, entradas, salidas,
etc., ç
Redes de agua contra incendio permanentemente presionadas con sistemas
disponibles de aspersión, hidrantes y monitores, con revisiones y pruebas
frecuentes.
b) Incendio de una fuga de gas natural:

Active el Plan de emergencia según la magnitud del evento.
Aún sin incendio, asegúrese que el personal utilice el equipo de protección
para combate de incendios.
Bloquee las válvulas que alimentan la fuga y proceda con los movimientos
operacionales de ataque a la emergencia, mientras será enfriada con agua las
superficies de las instalaciones expuestas al calor.
Página 96 de 175
V.3 HOJAS DE SEGURIDAD
La sustancia química involucrada en el proceso en el sistema de transporte es el gas metano

principalmente, la hoja de seguridad con los datos y propiedades físicas y químicas del gas se
encuentra en el anexo 6.
A continuación se presenta un resumen con las propiedades físicas y químicas del gas metano:
Nombre: Gas natural- Gas metano

Familia química: Hidrocarburo parafínico
Peso molecular: 16.042
Estado físico, color y olor :Gas incoloro, inodoro e insípido
0
Punto de fusión (760 mm Hg): - 182.5 C
0
Punto de ebullición (760 mm Hg): - 161.5 C
0
Temperatura crítica: - 82.5 C
Calor específico: 1.308 Kcal/kg
Calor de fusión: 14 Kcal/kg
Calor de vaporización: 122 Kcal/kg
Presión crítica: 45.8 atm.
Densidad crítica: 0.162
Densidad del vapor (760 mm Hg): 0.554
Densidad específica (aire= 1): 0.68
0
Kg/lt (65 C) Lts vapor / lts líquido: 442
0 0
Temperatura de autoignición: Entre 537 C y 651 C
3
Volumen crítico: 0.098 m /kg/mol
3
Solubilidad en agua: 0.4 – 20 microgramos/100cm
0
Punto de inflamación: 537 C
Límite inferior de explosividad: 5.0 % gas en el aire
Límite superior de explosividad: 15.0 % gas en el aire
3 3
M de aire para quemar 1 M de gas: 9.53
El gas natural es incoloro, inodoro, insípido, sin forma particular y más ligero que el aire. Se
presenta en su forma gaseosa por debajo de los -161º C. Por razones de seguridad, se le añade
mercaptano, un agente químico que le da un olor a huevo podrido, con el propósito de detectar una
posible fuga de gas.
El gas natural es una mezcla de hidrocarburos ligeros compuesto principalmente de metano, etano,
propano, butanos y pentanos. Otros componentes tales como el CO2, el helio, el sulfuro de
hidrógeno y el nitrógeno se encuentran también en el gas natural. La composición del gas natural
nunca es constante, sin embargo, se puede decir que su componente principal es el metano (como
mínimo 90%). Posee una estructura de hidrocarburo simple, compuesto por un átomo de carbono y
cuatro átomos de hidrógeno (CH4). El metano es altamente inflamable, se quema fácilmente y casi
totalmente y emite muy poca contaminación. El gas natural no es ni corrosivo ni tóxico, su
temperatura de combustión es elevada y posee un estrecho intervalo de inflamabilidad, lo que hace
de él un combustible fósil seguro en comparación con otras fuentes de energía.
Página 97 de 175
El gas natural es más ligero que el aire y a pesar de sus altos niveles de inflamabilidad y
explosividad las fugas o emisiones se disipan rápidamente en las capas superiores de la
atmósfera, dificultando la formación de mezclas explosivas en el aire. Esta característica permite
su preferencia y explica su uso cada vez más generalizado en instalaciones domésticas e
industriales y como carburante en motores de combustión interna. Presenta además ventajas
ecológicas ya que al quemarse produce bajos índices de contaminación, en comparación con otros
combustibles.
En el caso del gas natural, éste es calificado positivamente en dos de las características derivadas
de un estudio CRETIB (corrosivo, reactivo, explosivo, tóxico, inflamable y biológico-infeccioso),
siendo explosivo e inflamable.
El gas natural es un asfixiante simple que no tiene propiedades peligrosas inherentes, ni presenta
efectos tóxicos específicos, pero actúa como excluyente del oxígeno para los pulmones. El efecto
de los gases asfixiantes simples es proporcional al grado en que disminuye el oxígeno en el aire
que se respira. En altas concentraciones puede producir asfixia.
Página 98 de 175
V.4 CONDICIONES DE OPERACIÓN
V.4.1 OPERACIÓN.
Condiciones Generales de Operación y Mantenimiento

Los manuales de operación y mantenimiento son preparados de acuerdo con los códigos
aplicables, estándares como API, ASME B31.8, en base a la parte 192 del título 49 del Código
Federal de Regulaciones de los Estados Unidos de América, las leyes y regulaciones mexicanas
han sido base para el diseño de ramal de gas natural de Distribuidora de Gas Natural México, S. A.
de C. V Estos manuales están disponibles desde el primer año de operación del sistema de
transporte. Serán revisados anualmente y modificados y corregidos con base a los principios de
ingeniería y experiencia. El conocimiento del ramal permitirá en el futuro, mejorar consideraciones
y condiciones de operación en el sistema, avances tecnológicos serán también considerados para
su aplicación.
Emergencias en el gasoducto y estación de regulación y medición de gas natural

Procedimientos de emergencia son establecidos para operación segura del ramal y paro total del
sistema y/o estación de regulación y medición de gas natural. También para la seguridad e
integridad del personal tanto en el sitio de emergencia como en los alrededores y el entorno
ecológico, en caso de falla del sistema o cualquier otra situación de emergencia. Estos
procedimientos incluyen:
Procedimientos de notificación
Para movilización de personal que tenga instrucción directa y maneje las

situaciones de emergencia. Esto incluye notificación al personal adecuado de la
compañía y a las autoridades locales (si procede) como policía, bomberos y
hospitales.
Guías de seguridad para el personal

Aquí se incluyen procedimientos para asegurar el sitio de la emergencia y evaluación,
procedimientos para la estación de gas y otros lugares de trabajo o de comunidades cercanas.
Procedimientos de identificación y aislamiento

Para identificar el origen del peligro, aislar la zona lo más pronto posible y minimizar los daños lo
más que se pueda.
Procedimientos de restauración y reparación

Para ofrecer guía en la agilización de las reparaciones de las instalaciones, así como los servicios
de orden crítico que deberán ser reparados con prioridad, y/o la restitución del entorno que
requiera reparación con la mayor rapidez.
Responsabilidad con el gasoducto de interconexión o tuberías adyacentes
Página 99 de 175
Procedimientos que son establecidos en conjunto con otras tuberías adyacentes o el sistema de
DISTRIBUIDORA DE GAS NATURAL MÉXICO, S. A. de C. V., donde interconectaremos nuestro
sistema de transporte, para aislarlos del peligro y/o para mantenerlos en servicio en caso de
emergencia.
Prevención y control de la contaminación

Medidas de control y prevención de la contaminación serán establecidas para minimizar el efecto
de la operación del sistema de transporte de gas natural acerca del medio ambiente se ha
resaltado en el estudio preventivo de impacto ambiental que se presentará al INE y demás
requerimientos de las leyes y regulaciones mexicanas.
Temas de consideración en estos procedimientos incluirán lo siguiente:
Contención de derrames y fugas

Manejo y disposición de sustancias tóxicas
Vegetación
Contaminación por ruido
Peces y vida salvaje
Salud Pública
Otras de ser necesario
Detección de fugas
Procedimientos que son incluidos en el manual informan el método de detección por medio de
explosímetro, donde personal calificado efectúa recorridos frecuentes sobre el derecho de vía,
siguiendo la trayectoria del ramal y usando el equipo de detección, estos procedimientos tienen lo
siguiente en consideración:
Áreas de densa población deben ser inspeccionadas con mayor frecuencia.

Caminos más frecuentados, cruzamientos y válvulas serán inspeccionadas en forma regular.
Las estaciones de medición y regulación serán detectadas con mayor frecuencia.

Otras áreas urbanas y no pobladas pueden ser inspeccionadas con menor frecuencia.
Identificación de instalaciones, señalización y facilidades

Procedimientos de diseño y adecuación de simbología y señalización que permiten identificar y
localizar la tubería, son implementados con la finalidad de reducir probabilidad de siniestro o daños
ocasionados por terceros a las instalaciones del sistema de transporte. Estos procedimientos
consideran lo siguiente:
Diseño de letreros de identificación

Aquí se toma en cuenta el incluir toda la información pertinente que tenga relación con números de
emergencia, autoridades o áreas a quien informar, enunciados indicando la presencia de tubería de
Página 100 de 175

gas a presión enterrada para evitar excavaciones y alguna otra información relacionada a la
seguridad, identificación, información de la presencia del tubo y localización.
Localización de letreros y anuncios

Los avisos son colocados a lo largo de la trayectoria del sistema de transporte, sobre el derecho de
vía y lo más visible que sea posible, considerando las zonas estratégicas conforme a continuación
se indica:
Caminos, carreteras y cruzamientos del derecho de vía

Corredores de servicio
Zonas de urbanización probable
Actividades de construcción
Sistemas de drenaje
Sistemas de irrigación
Cruzamiento de mantos acuíferos
Cruzamientos aéreos
Otros de ser necesario
Montaje de anuncios y letreros

Los postes y signos son inspeccionados periódicamente para asegurar con mantenimiento que
sean siempre visibles y legibles, debiendo localizarse conforme a lo establecido en el diseño de
colocación.
Inspección y mantenimiento del derecho de vía

Patrullaje de la trayectoria de la tubería. La tubería es recorrida periódicamente para la observación
de condiciones anormales de la superficie del derecho de vía y terrenos adyacentes, indicación de
las fugas, actividades de construcción propias y ajenas en la zona, y otras condiciones que
pudiesen afectar la operación de seguridad del sistema, con los reportes se podrán tomar las
medidas que se consideren necesarias. Se tiene atención particular con lo siguiente:
Actividades de construcción
Operaciones de riesgo en la zona
Erosión del terreno
Actividades sísmicas
Cruzamientos de lechos acuíferos
Accidentes vehiculares en los caminos donde se ha tomado el derecho de vía
La frecuencia de Patrullaje es determinada considerando los siguientes factores:
Presión de operación
Dimensiones de las tuberías
Densidad de la población
Características del terreno
Clima
Página 101 de 175

Control de la vegetación
Son provistos procedimientos que permitan tranquilidad, para controlar la vegetación en el derecho
de vía. Esto incluirá todo lo relacionado a mantenimiento de la resistividad del terreno y verificación
de que exista clara visibilidad desde el aire y tierra del derecho de vía y trayectoria del ramal, así
como la facilidad de acceso para las cuadrillas de mantenimiento.
Control de la erosión
Las técnicas de control de la erosión son muy variadas y van de acuerdo a las características
geológicas y vegetación de la zona. Leyes y regulaciones del medio ambiente son también factores
a considerarse. Los procedimientos proveen guías al personal para aplicar el control de la erosión y
técnicas de reparación del terreno.
Mantenimiento de cruzamientos
Son provistas instrucciones de inspección y mantenimiento de los cruzamientos de la tubería para:
Servicios principales
Servicios alternos
Atención inmediata a eliminar interferencias eléctricas, mecánicas o de cualquier otra
índole.
Otras tuberías y conductores o cables

Interferencias entre el sistema de protección catódica y otras tuberías y cables deberán revisarse
periódicamente para asegurar la efectividad y correcto funcionamiento del sistema de protección
catódica.
Cruzamientos profundos
Aquí se pone especial interés en la inspección periódica para verificar que el terreno se encuentre
en condiciones óptimas, evitar la acumulación de residuos de cualquier índole y cualquier otra
situación que pudiese afectar la integridad y seguridad del cruzamiento.
Cruzamientos temporales
Cuando se requiera cruzamientos temporales serán efectuados con la finalidad de proteger la
tubería de daños posibles por el paso de vehículos pesados que la crucen.
Instrucciones serán provistas para el diseño de diferentes cruzamientos temporales.
El sistema de transporte de gas natural de Distribuidora de Gas Natural México, está compuesto
por una tubería de acero de 4 pulgadas de diámetro que corre a lo largo del territorio comprendido
en su zona de influencia.
Válvulas de seccionamiento a instalar en la ERM de gas natural y el sistema Ocoyoacac:

6 válvulas de esfera de paso completo de 3” de diámetro de PE-3408.
El sistema de transporte de gas natural cuanta con diversas válvulas de seccionamiento:

Ubicación de las válvulas de seccionamiento, tipo esfera paso completo:
Página 102 de 175

VS 1 19°16´47.03” N 99°29´06.76” O
VS 2 19°16´46.85” N 99°29’ 07.53”O
VS 3 19°16´24.33” N 99°28´55.51” O
VS 4 19°16’23.07” N 99°28´55.31” O
VS 5 19°16´24.75” N 99°28´53.48” O
VS 6 19°16´25.58” N 99°28´54.68” O
Válvulas de seccionamiento a instalar en la ERM de gas natural y el sistema Ocoyoacac:
El sistema de transporte de gas natural cuanta con diversas válvulas de seccionamiento: En cada
punta del gasoducto se considera una válvula de bloqueo con brida ciega y en cada intersección
que se dispone para clientes que utilizarán gas natural para sus instalaciones. Esta disposición de
válvulas obedece principalmente a las necesidades operativas del sistema, los espaciamientos
entre éstas cumple con los requerimientos establecidos por la norma.
La operación de los gasoductos es continua y permanente, ajustándose los flujos a los

requerimientos del energético de sus asociados en el área.
Para el funcionamiento de la red de transporte de gas natural de Distribuidora de Gas Natural

México, no se requieren recursos o materia auxiliar para sus actividades de operación, no genera
residuos, emisiones contaminantes a la atmósfera, y el balance de agua es cero.
Dentro de las actividades relacionadas con este proyecto, no se encuentran planes adicionales,
procesos o almacenamiento del gas natural.
Resumen de la condiciones de operación
3
Flujo de la ERM Ocoyoacac: 1395.49 m /hora
0
Temperaturas de diseño: 15 C
Presión de operación: 14 kg/cm2
Estado físico de la sustancia a transportar: gaseoso
2
Los trenes de regulación tendrán calibrada la válvula de corte automático a 8.43 kg/cm .
2
La válvula de seguridad es de 3” de diámetro en ANSI 300 se encuentra calibrada a 8.085 kg/cm .
Medidor tipo Turbina Fluxi 2000 TZ, modelo G160 DN 80 de 3” de diámetro, ANSI 150.
2
Presión de diseño =99.931 PSIG (7.025 kg/cm )
2
Pin max 20.59 Bar 21 kg/cm 298.69 Psig 2060.1 kpa
2
Pin min 9.81 Bar 10 kg/cm 142.23 Psig 981 kpa
2
Pout max 6.86 Bar 7.0 kg/cm 99.56 Psig 686.7 kpa
2
Pout min 4.90 Bar 5.0 kg/cm 71.12 Psig 490.5 kpa
Página 103 de 175

Q max= 1,250.00 SCMH = 1.06 MMSCFD
Máximo flujo por cada línea de salida Qact out=197.91 ACMH
Diámetro de entrada requerido D in ≥1.6 pulg. Φ

Diámetro de salida requerido D out ≥ 2.3 pulg. Φ
Diámetro de entrada seleccionado D in = 3 pulg. Φ
Diámetro de salida seleccionado D in = 3 pulg. Φ
Diagrama de Tubería e Instrumentación (DTI´s)
Página 104 de 175

Página 105 de 175

V.4.2 PRUEBAS DE VERIFICACIÓN.
Las verificaciones realizadas por las Unidades de Verificación, contemplan el diseño, los materiales
y equipos, la construcción y pruebas, la operación, el mantenimiento y la seguridad de la red.
La obligatoriedad de la realización de verificaciones a cumplimientos de la normatividad que aplica

a las redes de transporte de gas natural emanará del Título de Permiso que otorgue la Comisión
Reguladora de Energía a Distribuidora de Gas Natural México. En dicho permiso se dictarán las
obligaciones al transportista hacia la inspección y verificación de sus actividades de operación y
mantenimiento a través de una Unidad de Verificación acreditada y de la misma forma todas las
adiciones, cambios o reposiciones de la red deben de contar con un dictamen de una Unidad de
Verificación acreditada previo a la puesta en operación de cada modificación a la instalación.
La revisión sobre el diseño abarca la memoria de cálculo del proyecto, la determinación de

espesores y diámetros de tubería en función de los niveles de presión de la estación y las caídas
de presión a demanda máxima.
La verificación de materiales y equipos utilizados comprueba que éstos sean aprobados por las
normas y se ratifica que sus especificaciones concuerden con las condiciones a que estarán
sometidos durante la operación del sistema.
Durante la construcción la verificación abarca la vigilancia de los requisitos estipulados en el

diseño, el cumplimiento de profundidades, cruces especiales, radiografiado etc., y la realización de
todas las pruebas que las propias normas aplicables estipulan en esta fase.
Página 106 de 175

VI ANÁLISIS Y EVALUACIÓN DE RIESGO.
VI.1 Antecedentes de accidentes e incidentes.
El proyecto de Distribuidora de Gas Natural México, ubicado en el municipio de Ocoyoacac, Estado

de México; dentro de la zona industrial, en esta zona se llevan a cabo diversos procesos que
involucran relacionados con el manejo de plásticos, fármacos, industria química peligrosa,
diversas manufactureras, emisiones a la atmósfera, descargas de aguas residuales y generación
de residuos peligros y residuos de manejo especial. Estos procesos se relacionan de una manera
directa o indirecta con el uso y aprovechamiento del gas natural en sus procesos productivos, lo
cual genera susceptibilidad a riesgos intrínsecos que se derivan de las propiedades del gas natural.
La Ley del Equilibrio Ecológico y la Protección al Ambiente publicada el Diario Oficial de la

Federación, el 28 de enero de1988 en su capítulo V, el artículo 146 versa sobre la clasificación de
las actividades que deban considerarse altamente riesgosas en virtud de las características de los
materiales que se manejen, siendo el gas natural una de dichas actividades por las cantidades a
manejar en los distintos ductos de transporte o distribución.
En México, los accidentes ocurridos en la últimos década, como la fuga de fosgeno en Poza Rica,
Ver., en 1950; el incendio y derrame de petróleo del Pozo Ixtoc en la Sonda de Campeche en
1979; la explosión de gas propano en San Juan Ixuatepec, Estado de México en 1984; el incendio
de la empresa de agroquímicos Anaversa en Córdoba, Ver., en 1991; la explosión ocurrida en el
drenaje de la Ciudad de Guadalajara, Jalisco., en abril de 1992; la explosión con etano plus en el
Complejo Procesador de Gas en Reforma, Chiapas., en 1996 y el incendio de la Terminal de
PEMEX, Satélite Norte, ubicada en San Juan Ixhuatepec, Estado de México en 1996; dan una idea
clara de las enormes proporciones que puede tomar una emergencia asociada con sustancias
peligrosas, cuyas consecuencias en la mayor parte de los casos, se traducen en pérdidas
humanas, afectaciones al medio ambiente y/o pérdidas materiales; cuando no se toman las
medidas de prevención apropiadas y no se está preparado para responder rápida y eficazmente
ante esta clase de eventos.
A la fecha, aunque existen avances importantes al respecto, es necesario fortalecer, integrar y en

algunos casos desarrollar el marco normativo que regule la operación de las instalaciones
industriales a efecto de prevenir accidentes y, en caso de que estos ocurran, estar debidamente
preparados para responder ante ellos en forma apropiada.
Aunado a la diversidad de industrias y comercios en el Estado de México, también se debe

considerar los riesgos por fenómenos perturbadores (químicos, geológicos, sanitarios,
hidrometeorológicos y sociorganizativos), en las zonas susceptibles a deslizamientos de tierra,
peligro por los flujos volcánicos, la amplia red de carreteras y vías de comunicación, la
infraestructura de gasoductos, oleoductos y poliductos de Petróleos Mexicanos, que podrían
ocasionar accidentes y desastres principalmente en las zonas industriales por el almacenamiento
de sustancias y productos combustibles, gases inflamables, químicos, etc.
Cabe señalar que muchas de estas empresas carecen de capacitación, información técnica
respecto al uso y manejo de sus materiales, y la prevención de riesgos.
Página 107 de 175

De acuerdo al Atlas de Riesgo del Estado de México , se establece que los municipios de mayor
actividad industrial, se cuenta con suministro de gas natural en forma doméstica, con muy poca
difusión hacia esta nueva cultura de uso, manejo y prevención de fugas de este combustible.
En lo referente al transporte de materiales peligrosos se habla de una evidente falta de control de

rutas asignadas por la Secretaría de Comunicaciones y Transportes, ya que varias carreteras y
zonas urbanas son transitadas por vehículos transportistas de estos materiales y no existe la
infraestructura de seguridad en el caso del Estado de México, encontramos antecedentes de
accidentes en carretera de transportistas de materia prima, sustancias químicas y producto
terminado, donde se involucra volcaduras, choques y afectaciones a las tuberías de gas, cableado
eléctrico y daños a inmuebles particulares.
En extenso territorio del estado, se encuentran ductos, poliductos y terminales de PEMEX con sus
diferentes energéticos, en algunas zonas no se respeta el derecho de vía con la invasión de
asentamientos humanos, comunidades marginales que se instalan en terrenos de manera ilegal.
Los municipios en peligro potencial por accidentes químicos se muestran a continuación:
Municipios del Estado de México con riesgo potencial de accidentes químicos

1. Ecatepec 20. San Martín de las Pirámides
2. Tlanepantla 21. Teoloyucan
3. Toluca 22. Tianguistenco
4. Atlacomulco 23. Tultepec
5. Chalco 24. Tultitlán
6. Cuautitlán 25. Acambay
7. Ixtapaluca 26. Chimalhuacán
8. La Paz 27. Coacalco de Berriozábal
9. Naucalpan de Juárez 28. Cuautitlán Izcalli
10. Netzahualcóyotl 29. Huehuetoca
11. Texcoco 30. Huixquilucan
12. Lerma 31. Ixtlahuaca
13. Zinacantepec 32. Metepec
14. Almoloya de Juárez 33. Nicolás Romero
15. Atizapán de Zaragoza 34. San Mateo Atenco
16. Capulhuac 35. Tecamac
17. Jilotepec 36. Temascalcingo
18.Jocotitlán 37. Tepotzotlán
19. Ocoyoacac 38. Zumpango
A continuación se presenta el mapa de riesgos del Estado de México donde se describen las
carreteras e infraestructura de PEMEX.
Página 108 de 175

Página 109 de 175

Antecedentes de accidentes en el Estado de México y municipio de Ocoyoacac relativos a

Redes de Transporte de Gas Natural.
Explosión de un ducto de gas natural en el municipio de Cuautitlán Izcalli

La explosión de un ducto de gas natural el 12 de septiembre de 2008, a las 8:10 horas, en el
kilómetro 34.5, del municipio mexiquense de Cuautitlán Izcalli, provocó que los carriles centrales de
la autopista México-Querétaro fueran cerrados a la circulación para evitar accidentes.
La explosión fue provocada accidentalmente por trabajadores de la empresa OHL, quienes
golpearon un ducto al realizar trabajos de perforación para la construcción de un puente vehicular
del Circuito Exterior Mexiquense, tercera etapa, resultando dos personas lesionadas y el desalojo
de poco más de cinco mil habitantes.
En el estallido, que levantó llamas de hasta 40 metros de altura, resultaron lesionados el operador
de la perforadora, Arturo Guevara Flores, quien tuvo tiempo de correr tras el flamazo; sin embargo,
fue necesario su traslado al hospital de Traumatología del IMSS de Lomas Verdes, junto con
Ramón Huidobro, quien transitaba por el lugar, por las graves quemaduras que sufrieron.
El flujo de gas se detuvo y se procedieron los trabajos de reparación de la tubería y a la revisión de

las líneas eléctricas que pasan por la zona del incidente.
Una hora después del estallido, la flama se redujo hasta dos metros de altura, debido a que la
empresa Diganamex cerró la válvula a la altura de Venta de Carpio, con el objetivo de controlar la
conflagración en la brevedad posible y comenzar las maniobras de combate al fuego.
Página 110 de 175

Imagen de las llamas generadas por la explosión de un ducto en carriles laterales de la autopista
México-Querétaro, a la altura del kilómetro 34, en sentido norte-sur, en el municipio de Cuautitlán Izcalli,
estado de México. (Foto: Fernando Ramírez/EL UNIVERSAL )
Sobre los daños de la explosión, se tiene el reporte de dos operadores de maquinaria lesionados
que fueron conducidos al hospital de Lomas Verdes y a un sanatorio particular.
Asimismo, fueron desalojadas al menos 150 personas en un radio de 300 metros del incidente a fin
de evitar riesgos, únicamente la lateral de la autopista con dirección hacia el Distrito Federal se
mantiene cerrada para facilitar los trabajos de reparación.
Terminal Satélite Norte de PEMEX, San Juan Ixhuatepec, Estado de México
Han pasado ya 25 años de las explosiones de San Juan Ixhuatepec, "San Juanico", poco o casi
nada ha cambiado para los habitantes de esta zona y el peligro parecería superior al que causó
más de 500 muertes y un gran daño para la población.
A las 5:30 horas de la madrugada del 19 de noviembre de 1984, la sobre-presión de un tanque

cilíndrico de gas en una instalación de recepción, almacenamiento y distribución de GLP,
propiedad de Petróleos Mexicanos, liberó la serie más larga de explosiones de que haya conocido
la industria química hasta la actualidad.
El evento de fuga y explosiones (BLEVE) de más de 15 mil metros cúbicos de gas L.P., en total 12
explosiones mayores de las cuales generaron un gran número de explosiones menores, mismas
que afectaron un radio de más de 800 metros alrededor de la Terminal de PEMEX.
Página 111 de 175

El informe oficial arrojó un balance nominal definitivo de 503 personas fallecidas, 926 heridos por
quemaduras y 7 mil personas atendidas en centros hospitalarios, cifrando el número de evacuados
en torno a 60 mil y de albergados en 21 mil Los daños materiales fueron también cuantiosos: 149
casas totalmente destruidas, 16 con daños graves y 1.358 con daños menores. Cinco manzanas,
formadas por casas-habitación construidas con materiales pobres y poco resistentes al fuego,
quedaron reducidas a cenizas.
Las explosiones fueron tan violentas que cuatro depósitos cilíndricos de grandes dimensiones
volaron literalmente como cohetes a distancias de 200, 300, 500 y 1.200 metros de distancia.
El resultado de las visitas de inspección confirmaba que el 25% de los manómetros de los tanques
horizontales -vulgarmente llamados "salchichas"-, así como de las seis esferas de GLP, se
encontraban en mal estado. También fallaba la válvula de alivio del colector de recepción del ducto
de GLP Poza Rica-México, y el manómetro del colector de recepción de otro de los ductos,
Minatitlán-México, ofrecía lecturas erróneas. Además, el mismo día del accidente, la compañía
petroquímica reconoció a través de una nota de prensa que el bombeo de gas no fue interrumpido
hasta las 06:40 por lo que es posible que unos 3 mil 125 barriles de GLP acrecentaran la nube de
vapor y su inmediato incendio.
En la actualidad, con el paso diario de al menos 500 pipas cargadas de combustible y el

almacenamiento de 3 millones de litros de hidrocarburos, las medidas de seguridad se "han
relajado" en el poblado de San Juan Ixhuatepec, donde en 2006 fue cerrado el gasoducto
proveniente de Venta de Carpio.
Desde 2006 por la zona se movilizan y almacenan diariamente tres millones de litros de
combustible para abastecer a seis empresas gaseras, entre ellas Bello Gas, Vela Gas y Gas
Metropolitano, que confluyen en la avenida San José y la autopista México-Pachuca, principal
entrada a San Juan Ixhuatepec.
Cientos de pipas recorren a diario al menos 60 kilómetros para traer el combustible desde
instalaciones de Pemex en Tula, Hidalgo.
El 11 de Julio de 2006 el boletín de prensa de PEMEX 136 señala que se cerró el gasoducto venta
de Carpio-san Juan Ixhuatepec, participaron en este operativo más de 150 trabajadores y técnicos
de Pemex Gas y Petroquímica Básica, de "conformidad con los estudios realizados por PEMEX y
por especialistas internacionales, el gasoducto está en condiciones operativas de seguridad; no
obstante, el derecho de vía ha sido invadido y se ha creado una zona densamente poblada, lo que
ha generado riesgos que se podrían presentar por parte de terceras personas.
Página 112 de 175

De esta manera, técnicos y personal especializado en seguridad industrial y protección ambiental

cerraron las válvulas del sector Venta de Carpio a San Juan Ixhuatepec, a fin de empacar
alrededor de 14 mil barriles de gas licuado del petróleo contenido en el ducto de 12 pulgadas de
diámetro y 18+822 kilómetros de longitud. La explosión de un ducto de la empresa Gas Natural
ocurrido en Cuautitlán Izcalli, en el Estado de México, es muestra de la vulnerabilidad del sistema
de gasoductos, que parte de Venta de Carpio hacia diversos destinos, entre los que se encuentra
San Juan Ixhuatepec.
Aún cuando existen señalamientos de no perforar, la negligencia de las empresas constructoras y

la falta de capacitación del personal provocan accidentes y fugas de gas como el de Cuautitlán
ocurrido en septiembre de 2008, que puso en serios problemas a los vecinos de la zona al dejarlos
sin electricidad ni teléfono, además de haber afectado a diversas empresas que utilizan este
hidrocarburo, entre las que se encuentra la subestación de Luz y Fuerza en Los Remedios.
Página 113 de 175

VI.2 Metodología de identificación y Jerarquización.
El transporte y distribución de gas natural, es una actividad comúnmente adoptada en la industria y

en las instalaciones de aprovechamiento, la cual se enfoca en los riesgos de su manejo y
utilización a la generación de incendios o explosiones derivadas de fugas. Por tal motivo la
determinación de éstos, en sus aspectos cualitativos, cuantitativos y de consecuencias se basan
en procesos y prácticas ampliamente conocidas.
El proceso de análisis de riesgo consiste en la identificación, valoración y mitigación sistemática de

los riesgos potenciales de la red de distribución de Distribuidora de Gas Natural México.
Esta es una función importante en el proceso de las actividades gerenciales, enfocadas a la

seguridad que requieren de una cantidad sustantiva de tiempo, esfuerzo y aplicación de expertos
especializados. La importancia de esta actividad está contenida en la Occupational Safety and
Health Administration (OSHA) PSM Standard Title 29 CFR 1910.119, la cual requiere de un
proceso de análisis de riesgo inicial de todos los procesos bajo este estándar.
El análisis de los riesgos del sistema requiere de una identificación proactiva de éstos, su
evaluación y su disminución o prevención.
Los criterios de selección de la metodología para la identificación y jerarquización de riesgos

depende del alcance y la profundidad de identificación de éstos, ya que existen técnicas tan
simples como ¿Qué pasa Sí?, Listas de verificación, índices de Dow o Mond, etc., que son
aplicadas a procesos simples y dan buenos resultados de análisis con unos minutos de aplicación.
Otras metodologías más estructuradas y de aplicación a procesos más complejos pueden ser tales
como el análisis de modos de fallo efecto y criticidad (FMECA), análisis de árbol de fallas o árbol
de sucesos, análisis de riesgo y operabilidad (HAZOP), etc., dado que éste último considera a los
procesos desde su diseño, la construcción de la instalación, su operación y mantenimiento, es una
de las técnicas más utilizadas, ya que engloba todas las fases y todas las operaciones del campo
motivo de análisis. Por lo anterior será esta la metodología para la identificación de riesgos a
utilizar en el presente estudio.
1. La identificación de riesgos puede ser abordada a través de un análisis de riesgo y

operabilidad (HAZOP), para aquellas situaciones que se derivan de condiciones
inseguras del diseño, operación y mantenimiento. Adicionalmente, se determinan
condiciones de riesgo a través de una evaluación física, así como de las características
relacionadas con su entorno. Lo anterior proporciona un análisis cualitativo de los
riesgos.
2. Para ponderar los riesgos, los clasificaremos en cuatro niveles:
Nivel 4: Afectaciones humanas y materiales (explosión)

Nivel 3: Incendios y riesgos del fuego
Nivel 2: Suspensión del servicio y trastornos mayores
Página 114 de 175

Nivel 1: Desviaciones del servicio y trastornos menores
3. Posterior a la clasificación de los riesgos, se avaluarán sus consecuencias mediante la

combinación de la frecuencia de ocurrencia y su severidad, combinando los resultados
del estudio HAZOP con un análisis de probabilidad a través de el desarrollo de un
árbol de fallas con ponderaciones de probabilidad.
En toda instalación de transporte de gas natural existe una variedad de elementos de falla, como
tuberías, filtros, válvulas, accesorios, uniones, equipos de medición y regulación etc., sujetos a
defecto o roturas, bajo determinadas circunstancias, y dadas las condiciones de presión positiva en
su interior, el evento resultante termina en una emisión de gas a la atmósfera.
La emisión de gas a la atmósfera genera un área volumétrica cuya forma y contenido de material
fugado, depende de la cantidad de masa del gas, el tiempo de emisión dado hacia la atmósfera, la
presión del fluido y las condiciones meteorológicas en el punto de emisión.
Los enfoques de clasificación de riesgos son cualitativos por naturaleza y presentan situaciones
potenciales de los peligros del peor de los escenarios y asignan causas o componentes del sistema
que representan los más probables a originar éste.
La clasificación de riesgos es una herramienta para ayudar a la administración a decidir dónde hay
que asignar recursos en técnicas de evaluación. Un principio clave de la evaluación de riesgos es
que las técnicas sólo deben utilizarse en el grado necesario para tomar decisiones en cuanto al
control del riesgo. Con una clasificación de riesgos efectiva, la empresa puede concentrar el
esfuerzo de evaluación del riesgo en donde proporcione el valor máximo.
Todas las técnicas de evaluación de riesgos comparten la meta de identificar peligros en el proceso
de manera sistemática y proporcionar un análisis preliminar, dando la primer fase del estudio. Las
técnicas comúnmente usadas para esta evaluación deben cumplir los requerimientos de análisis de
riesgo contemplados en la OSHA (Occupational Safety and Health Administration), EPA
(Environmental Protection Agency) o la CMA (Chemical Manufacturers Association).
Análisis HAZOP
El análisis de operación y riesgo HAZOP (Hazard and operability analysis), es el método más
amplio y reconocido para realizar un análisis de riesgo en procesos industriales. El análisis
HAZOP, es un estudio que identifica cada desviación concebible de un diseño, de una operación o
de una afectación cualquiera y todas las posibles causas y consecuencias que pueden ocurrir en
las condiciones más adversas para el proceso siendo así nos sirve para identificar problemas de
seguridad y mejorar la operabilidad de una instalación industrial.
El carácter sistemático del análisis, se realiza con un examen basado en la aplicación sucesiva de
una serie de palabras guía, ”nodos”, que tienen por objeto proporcionar una estructura de
razonamiento, capaz de facilitar la identificación de desviaciones ocasionadas por múltiples
causas, para determinar la flexibilidad de las respuestas a afectaciones por errores humanos, fallas
de materiales, causas externas a la red, etc. De la misma forma se efectúa el análisis para la parte
Página 115 de 175

operativa del proceso comprendiendo el control, el mantenimiento, la supervisión. Cada vez que
una desviación razonable es identificada, se analizan sus causas, consecuencias y posibles
acciones correctoras, plasmándose en un registro ordenado de los datos y resultados.
La mecánica propia del HAZOP es el determinar una variable del proceso, por ejemplo “flujo” y
analizar el nodo bajo consideración. Entonces una serie de palabras guía son combinadas con la
variable “flujo” para crear desviaciones. Por ejemplo la palabra guía “Desviación” es combinada
con la variable “flujo” para dar la desviación “No flujo”, iniciando con la búsqueda de la causa que
puede resultar en la peor consecuencia posible. Cada causa es registrada con su listado de
consecuencias, derivándose de esto protecciones, controles o recomendaciones apropiadas a
cada escenario. El proceso es repetido para la siguiente desviación hasta completar el nodo bajo
estudio.
El HAZOP se concentra en la identificación de riesgos en la red de distribución de Distribuidora de

Gas Natural México, así como en las posibles afectaciones externas.
La metodología aplicada se resume como sigue:
División de la red en áreas.

Descripción de la intención de diseño (operación normal, límites y
condiciones de seguridad según diseño) de las diferentes secciones
definidas.
Postulación, a través de palabras guía, de desviaciones de la intención de
diseño de cada tramo y sus componentes.
Determinación de las causas y consecuencias posibles de las
desviaciones postuladas.
Determinación de las desviaciones significativas (aquellas cuyas
consecuencias implican riesgos importantes y cuyas causas son creíbles,
haciéndolas posibles).
Evaluación de las defensas existentes contra tales desviaciones
(Prevención de las causas de las desviaciones, mitigación de sus
consecuencias).
Proposición de mejoras de diseño, procedimientos, programas y
capacitación del personal, para la prevención de las desviaciones y la
mitigación de sus consecuencias.
Las palabras guía utilizadas para el presente estudio son:
Desviación, Consecuencia, Causa probable, Severidad, Nivel de riesgo y

Medios de protección
Las variables consideradas en el desarrollo del HAZOP son:
No flujo, Más flujo, Menos flujo, Flujo inverso, Más presión, Menos presión,
Más temperatura, Menos temperatura, Corrosión, Mantenimiento y
Seguridad
Página 116 de 175

El estudio contempla los riesgos en el área de influencia de la red de distribución de Distribuidora

de Gas Natural México, tanto a la población como a los puntos que inciden en riesgos derivados,
por la combinación de otros riesgos, tales como cruces de carreteras, ferrocarriles o instalaciones
industriales de los clientes de la transportista.
La selección de nodos a considerar en el área de transporte de gas natural de Distribuidora de Gas

Natural México, fue realizada a través de una evaluación de los puntos que representan mayor
riesgo a la población por su densidad en el área, mayor riesgo por la presencia de concentración
de gente como el caso de escuelas, hospitales, etc., y por último puntos que inciden en riesgos
derivados, por la combinación de otros riesgos, tales como cruces de carreteras, ferrocarriles o
instalaciones industriales.
Los nodos determinados para la realización del análisis son:
1. Entrada de la Estación de Regulación y Medición (ERM) CITY GATE

Ocoyoacac y la Interconexión en el municipio de Ocoyoacac, con el gasoducto
de 10” Φ Venta de Carpio-Toluca propiedad de Distribuidora de Gas Natural
3
México, S. A. de C. V., flujo de 11090 m /hora y una presión máxima de 14
2
kg/cm . También se realizará el mismo escenario con una presión de entrada de
2
21 kg/cm debido a que, Distribuidora de Gas Natural México está tramitando el
permiso correspondiente para operar a esta presión
Alimentación a la estación de regulación y medición City Gate Ocoyoacac
2. Estación de Regulación y Medición (ERM) para la empresa QUÍMICA AMTEX,

3
que el gasoducto de 2” de diámetro con un flujo de 764 m /hora a una presión de
300 PSIG.
Alimentación a la estación de regulación y medición del asociado QUÍMICA

AMTEX.
Página 117 de 175

3
3. Válvula de Seccionamiento de 6” de diámetro, con un flujo de 1395 m /hora y
300 PSIG de presión.
Alimentación a la válvula de seccionamiento
Matriz de desviación “HAZOP” Nodo 1 Entrada a la Estación de Regulación y

Medición (ERM) CITY GATE OCOYOACAC en la Interconexión del gasoducto Venta
de Carpio-Toluca.
VARIABLES Palabras Guía

No Más Menos Inverso De otra forma
Flujo Rotura en Rotura en Caída de presión Rotura en
gasoducto de línea de en suministro o gasoducto de
suministro o salida fallas de suministro
falla de regulación
suministro corriente abajo
Presión Rotura en Descontrol Falla de

gasoducto de en suministro o
suministro o gasoducto rotura corriente
falla de de abajo
suministro suministro o
fallas de
regulación
corriente
abajo
Temperatura Incendio o Descompresión Medición

afectación súbita o errónea
externa afectación
externa
Alivio Sobre Accionamiento

presión en el provocado
sistema
Instrumentación Sistema sin Incrementa Decisiones

control incertidumbre al erróneas en el
control control
Corrosión Afectación Afectación al
grave de la servicio
tubería
Página 118 de 175


Mantenimiento Afectación a Afectación al Daños Vandalismo
la integridad servicio involuntarios
del sistema causados por
personal de la
empresa
Odorización No hay Posibles Riesgo de no

detección molestias detección
oportuna
Seguridad Peligros Sistema sensible Recurrencia a

mayores a fallas continuas afectaciones
por agentes
externos
Por las características de las desviaciones identificadas en este nodo, las variables a considerar
como prioritarias son: flujo, presión, instrumentación, corrosión, mantenimiento y seguridad. Alivio
es una variable dependiente de la variable presión, por lo tanto la consideraremos relacionadas.
Matriz de desviación “HAZOP” Nodo 2 Estación de Regulación (ER) para la

empresa QUÍMICA AMTEX, que el gasoducto de 2” de diámetro con un flujo de 764
m3/hora a una presión de 300 PSIG.

Flujo Rotura en Rotura en Caída de Rotura en
gasoducto línea presión en gasoducto
corriente corriente gasoducto corriente
arriba o abajo corriente arriba arriba
corriente o bloqueo
abajo corriente abajo
Presión Rotura en Descontrol Falla de Falla graves

gasoducto en suministro por en niveles
corriente gasoducto el transportista inferiores de la
arriba o corriente corriente arriba red
corriente arriba o o fallas de
abajo fallas de regulación
Página 119 de 175


regulación corriente abajo
corriente
abajo
Temperatura Incendio o Descompresión

afectación súbita o
externa afectación
externa
Alivio Sobre Descontrol Descontrol en Accionamiento

presión en en el el sistema provocado
el sistema sistema
Instrumentación Sistema Incrementa Decisiones

sin incertidumbre al erróneas en el
control control control

grave de servicio
tuberías
Mantenimiento Afectación Afectación al Daños Vandalismo
a la servicio involuntarios
integridad causados
del por personal
sistema de la
empresa
No hay Posibles Riesgo de no
Odorización detección molestias detección
oportuna
Seguridad Peligros Sistema Recurrencia a
mayores sensible a fallas afectaciones
continuas por agentes
externos
De igual forma en que se determinaron para el nodo 1, las variables prioritarias a considerar en el
nodo 2 son: flujo, presión, instrumentación, corrosión, mantenimiento y seguridad.
Página 120 de 175

Válvula de Seccionamiento de 6” de diámetro, con un flujo de 1395 m3/hora y 300

PSIG de presión.

Flujo Rotura en Rotura en Caída de Rotura en
gasoducto línea presión en gasoducto
corriente corriente gasoducto corriente
arriba o abajo corriente arriba arriba
corriente o bloqueo
abajo corriente abajo
Presión Descontrol Falla de

en suministro por el
regulación transportista
de presión corriente arriba
de la ERM o fallas de
City Gate regulación
en la ERM City
Gate
Temperatura Incendio o Descompresión

afectación súbita o
externa afectación
externa
Alivio Sobre Descontrol Descontrol en el Accionamiento

presión en en el sistema provocado
el sistema sistema
Instrumentación Sistema Incrementa Decisiones

sin incertidumbre al erróneas en el
control control control

grave de servicio
tuberías
Mantenimiento Afectación Afectación al Daños Vandalismo
a la servicio causados
integridad por
del personal
sistema de la
empresa
Página 121 de 175


Odorización
No hay Posibles Riesgo de no
detección molestias detección
oportuna
Seguridad Peligros Sistema Recurrencia a

mayores sensible a fallas afectaciones
continuas por agentes
externos
De igual forma en que se determinaron para los nodos anteriores, las variables prioritarias a
considerar en el nodo 3 son: flujo, presión, instrumentación, corrosión, mantenimiento y seguridad.
Una vez identificadas las desviaciones más importantes en el sistema, se puede determinar las
consecuencias lógicas de éstas a través de las propias palabras que las describen.
Flujo: Tiene como palabra clave rotura, exponiendo una gama amplia de magnitudes.
Considerando desde la pequeña afectación (poro) de un tubo que permite el escape de gas
natural sin consecuencias hasta la rotura completa de la línea con liberación de grandes
cantidades de producto a la atmósfera. La segunda palabra clave en esta variable es
regulación, como iniciadora de desviaciones que afecten al sistema en diversas
proporciones, pudiendo originar afectaciones a personas a la instalación o al servicio.
Presión: Esta variable tiene también como palabra clave rotura, con la misma acepción
que en la variable anterior. De igual forma, la segunda palabra clave es regulación,
denotando así la relación directa entre estas dos variables, al ser dependientes una de
otra.
Temperatura: Esta variable es dependiente de un agente externo. Su elevación podrá ser

aviso de un incendio y el consecuente riesgo de afectación a materiales y equipos de la
estación. Su reducción (sin considerar la disminución natural de temperatura del gas
originada por la reducción de presión en el tren de regulación), puede originar descontroles
en la regulación cuando el gas contenga líquidos con hidratos que puedan afectar la
operación de válvulas.
Corrosión: Esta es una variable que queda bajo control a través de programas de una
adecuada protección anticorrosiva y la verificación periódica de la calibración de
espesores, que preserve las partes metálicas de la estación.
Mantenimiento: La falta de programas de mantenimiento, el incumplimiento de los mismos

o la deficiencia en su aplicación por falta de capacitación de los trabajadores se refleja en
un posible riesgo, que puede llegar a ser grave si su insuficiencia es recurrente e
Página 122 de 175

importante. Es importante disponer de un programa que contemple actividades

preventivas y acciones que preserven la correcta operación y control de los sistemas de la
estación.
Seguridad: La seguridad es un factor que involucra a todas las variables, sin embargo en
este punto específicamente, nos referiremos a la seguridad física de la red de transporte,
que envuelve muchos otros aspectos que no sólo están supeditados a factores operativos.
Las disposiciones para resguardo físico de la propia red, las afectaciones originadas por
actividades de terceros etc., son ejemplos de riesgos que se tendrán que considerar y
controlar dentro de este punto.
Para el fin de este estudio se contemplarán solamente los riesgos que pudieran causar
afectaciones con posibles escapes de gas al entorno de las instalaciones y se discriminan aquellos
riesgos que solamente representen problemas operacionales que afecten continuidad o eficiencia
de los procesos como es el abastecimiento de gas a los asociados y sus estaciones de servicio.
La selección de nodos a considerar en los procesos operativos de la red de distribución de

Distribuidora de Gas Natural México, fue realizada a través de una evaluación de los puntos que
representan mayor riesgo a los equipos e instalaciones y al entorno de éstos.
El HAZOP se complementa con la Revisión de Seguridad (evaluación de la correspondencia con

requisitos de seguridad establecidos en la normativa aplicable), que se realiza a los proyectos de
construcción y operación, así como la interacción de las City Gates con el entorno.
Antes de proceder a estudiar la frecuencia de ocurrencia y la severidad de las consecuencias, se

hará un resumen de los riesgos potenciales a los que se enfrenta la red de distribución de
Distribuidora de Gas Natural México, S. A. de C. V.
Riesgos potenciales derivados del estudio HAZOP.
Causa probable Riesgo Palabra clave del HAZOP

potencial
Sobre flujo Rotura o escape Fuga e Rotura y falla de regulación
incendio
Sobre presión Falla en la válvula de Fuga e Rotura y falla de regulación

bloqueo de la estación y incendio
apertura de válvula de alivio
o falla en trenes de
regulación de Presión del
gas
Alta temperatura Posible existencia de fuego Fuga e Fuga
incendio
Página 123 de 175

Causa probable Riesgo Palabra clave del HAZOP

potencial
Corrosión Afectación a partes Fuga e Rotura o escape por falla de
metálicas. incendio protección anticorrosivo y
seguimiento a calibración de
espesores
Mantenimiento Carencia o insuficiencia del Fuga e Capacitación y cumplimiento
mantenimiento incendio de los programas
preventivos.
Seguridad Falta de programa de Fuga e Afectación a la integridad

vigilancia y medidas de incendio física
resguardo
El análisis HAZOP desarrollado para la red de distribución de gas natural de Distribuidora de Gas
Natural México, incluye los riesgos potenciales derivados de componentes de las estaciones de
recibo y los equipos de componentes de la red tales como válvulas, reguladores, filtros, así como
sus accesorios, sellos, bridas y empaques por tratarse de eventos cuya severidad ante las roturas
y escapes de la tubería de la estación y sus componentes, representan una menor consecuencia y
se da prioridad a una rotura de mayor magnitud que al liberar una gran masa de gas podría
fácilmente encontrar una fuente de ignición y conllevar al incendio y por lo tanto a consecuencias
mayores.
Las causas de las desviaciones aquí planteadas son relativamente de fácil control mediante
procedimientos de seguridad y prevención, programas de monitoreo y detección, pruebas
periódicas, procedimientos operativos, capacitación y programas de calibración e inspección.
Resultados del HAZOP.
La información recogida durante el análisis de las diferentes desviaciones en la operación normal

que pudieran esperarse en los cinco nodos característicos de la red de transporte y se han
identificado y descrito para cada uno de ellos, contemplando límites, componentes que los
integran, estado normal (régimen estacionario), parámetros de operación, límites de seguridad y
valores de ajuste de los dispositivos de protección existentes para contrarrestar desviaciones de la
operación normal.
Como resultado del HAZOP podemos identificar los siguientes riesgos básicos de la red:
La posibilidad de roturas y escapes de gas con la consecuencia de incendio o

explosiones.
La posibilidad de decisiones erróneas operativas, por falta de suficiente
información de las variables a controlar en el sistema.
La posibilidad de afectaciones en la integridad del sistema por intervenciones
internas o externas a la operación de las estaciones.
Página 124 de 175

La posibilidad de roturas o escapes por procedimientos deficientes o mal

aplicados en los programas de mantenimiento preventivo y correctivo.
La posibilidad de afectaciones por deficiencia o escasa seguridad física de las
instalaciones, como vandalismo.
La posibilidad de disminuir o suspender el servicio a los asociados de
Distribuidora de Gas Natural México, por bloqueo o disminución de la presión y/o
flujo a las City Gates.
Ponderación del riesgo:
Riesgo Descripción de las principales causas Clasificación

de riesgo
Sobre presión del sistema Nivel 4 y 3
Falla de dispositivos de regulación
Corrosión en tuberías de acero
Mantenimiento deficiente
Roturas y escapes Falla de dispositivos de alivio
Instrumentación deficiente
Falla de instrumentación
Decisiones erróneas por falta de
información
Fallas por errores operativos
Fallas en intervenciones de
mantenimiento
Fallas en materiales
Fallas en la regulación del sistema Nivel 2 y 1

Falla de suministro de gas
Afectaciones al Fallas en las instalaciones
servicio corriente abajo
Intervenciones mayores a las
estaciones City Gates
Daños accidentales provocados Nivel 4 y 3

por terceros
Seguridad e Falta de integridad física de las
integridad física instalaciones (vandalismo)
Pobre atención a contingencias.
Deficiente capacitación y
adiestramiento para la atención de
contingencias.
Deficiente equipamiento para
atención a contingencias
Sismos
Página 125 de 175

Determinación de las probabilidades de ocurrencia.
Ya que se obtuvo la definición de los riesgos potenciales a través del análisis HAZOP, se efectúa
un cálculo probabilístico para establecer el valor de que los eventos definidos sucedan. Para este
cálculo se realiza un estudio denominado Fault Tree Analysis (Análisis de Árbol de Fallas), el cual
es una herramienta empleada para el análisis de cómo pueden llegar a ocurrir y de las posibles
interrelaciones entre los eventos. Se trata de un proceso deductivo que permite determinar cómo
puede tener lugar un suceso en particular apoyando en la cuantificación de los riesgos
involucrados.
El árbol de fallas descompone un accidente en sus elementos contribuyentes, ya sean éstos, fallas
humanas o de equipos del proceso, sucesos externos, etc. El resultado es una representación
lógica en la que aparecen cadenas de sucesos capaces de generar un suceso culminante que
ocupa la cúspide del árbol.
De manera sistemática y lógica se representan las combinaciones de las situaciones que pueden
dar lugar a la producción del "evento a evitar", conformando niveles sucesivos de tal manera que
cada suceso esté generado a partir de sucesos del nivel inferior, siendo el nexo de unión entre
niveles la existencia de "operadores o puertas lógicas (OR y AND)". El árbol se desarrolla en sus
distintas ramas hasta alcanzar una serie de "sucesos básicos", denominados así porque no
precisan de otros anteriores a ellos para ser explicados. También alguna rama puede terminar por
alcanzar un "suceso no desarrollado" en otros, sea por falta de información o por la poca utilidad de
analizar las causas que lo producen.
La metodología empleada consiste en representar cada interrelación con un símbolo del álgebra de
Boole. Si para la ocurrencia de un evento se requiere que dos o más condiciones se cumplan
simultáneamente, utilizamos el símbolo “AND” y si para la ocurrencia sólo se requiere que una de
dos o más condiciones se cumpla, usamos la compuerta “OR”. Multiplicando y/o sumando todas
las probabilidades de los eventos contribuyentes unidos mediante una misma compuerta “AND” o
“OR”, se obtiene la probabilidad del evento del siguiente nivel jerárquico.
El FTA a desarrollar en el presente estudio lo estableceremos en dos vertientes:

El primer análisis se concentrará en el CITY GATE Ocoyoacac
La segunda vertiente estará concentrada en los gasoductos de Distribuidora de Gas
Natural México, S. A. de C. V., integrados en su mayoría con tubería de polietileno y acero
en menor cantidad, conectadas con las estaciones de regulación del asociado QUÍMICA
AMTEX.
La tercera vertiente aplica a una de las válvulas de seccionamiento de 6” de diámetro.
Probabilidad de ocurrencia en gasoductos

Un FTA no proporciona un examen directo del error humano dado que la técnica requiere de
información detallada del diseño del proceso, por lo común es utilizado durante o después de que
la etapa de diseño ha sido terminada.
Página 126 de 175

En este caso de analizar los modos y efectos de fallas del gasoducto, se utilizan modelos de fallas
de componentes y se analizan sus efectos potenciales a partir de parámetros disponibles en
información bibliográfica especializada, para cada tipo de fallas.
La tubería instalada en la red de transporte de Distribuidora de Gas Natural México, cuenta con
una longitud de 4,457 metros lineales.
El árbol de fallas es un diagrama lógico que muestra las interrelaciones entre el evento no deseado
en un sistema (efecto) y las razones para el evento (causas). Las razones pueden ser condiciones
ambientales o eventos normales que se espera que ocurran en la vida del sistema y fallas de
componentes específicos. Así, un árbol de fallas construido coherentemente muestra las diferentes
combinaciones de fallas y otros eventos los cuales pueden guiar a un evento no deseado.
Como primer paso en la evaluación cuantitativa de los riesgos en gasoductos, se estima las
frecuencias de ocurrencia expresadas en eventos por año. Para tal fin se tomará en cuenta las
características de extensión de la red de distribución de gas natural de Distribuidora de Gas Natural
México, en sus distintos diámetros y materiales.
Conforme a datos publicados en: Reliability Technology Op. Manifiesta que una fuga por causas
-3
externas para tuberías de polietileno, tienen una frecuencia de 8 x 10 Km/año.
Las frecuencias estimadas por distintos autores están determinadas con soportes matemáticos de
bancos de información seleccionados por éstos y aplicados a estadística inferencial. Así el inverso
de estos valores expresa el tiempo que puede transcurrir entre un evento y otro en un mismo
sistema.
Probabilidad de ocurrencia en estaciones de regulación y medición
Para la determinación del valor de probabilidad en la estación ERM CITY GATE OCOYOACAC,
del sistema de transporte y en sus ERM a asociados, recurriremos a un árbol de fallas, que
contenga los elementos de mayor ponderación al riesgo, determinados en el análisis HAZOP.
Mediante la asignación de probabilidades de cada evento que pueda tener participación en el

riesgo, la probabilidad de su ocurrencia puede ser calculada. Una vez procesados los datos se
obtiene la probabilidad de ocurrencia de un evento final.
Las probabilidades pueden ser clasificadas de la siguiente forma:
Página 127 de 175

Nivel Probabilidad Descripción Comportamiento individual de

falla
-1
A 10 Frecuente Ocurre frecuentemente
-2
B 10 Probable Ocurre varias veces
-3
C 10 Ocasional Ocurre algunas veces
-4
D 10 Remoto No ocurre pero es posible que
ocurra
-5
E 10 Improbable Difícil que ocurra no existen
experiencias
FUENTE: Health and Safety Briefing No 26a Sept.2004 . The Institution of Electrical
Engineers
Una vez elaborado el árbol de fallas para cada riesgo determinado, se pueden dar las asignaciones
de probabilidad de ocurrencia a cada falla que participe en distintos eventos que conformen su
posible desarrollo.
El riesgo a analizar bajo esta metodología es el de incendio en una estación city gate, generando
una explosión, según las características de la nube que pudiera ser formada en cuanto a su
dispersión y a la existencia de una fuente de ignición en la zona, por lo tanto la probabilidad de su
ocurrencia se rige por una compuerta AND, ya que el incendio sólo podrá generarse con la
combinación de una fuga de gas natural y la existencia de una fuente de ignición.
La generación de una fuga en una estación city gate, una válvula de la red o una ERM de un
asociado, podrá darse a raíz de tres causas: falta o falla de mantenimiento, situación que puede
originar la pérdida de integridad de alguno de los componentes, por una posible sobrepresión que
cause una falla en la hermeticidad de los componentes de la instalación o equipo y por fallas en las
medidas de seguridad física de la propia red, que podría facilitar el vandalismo o accidentes
provocados por terceras personas.
Cada uno de estos posibles eventos es analizado en capas inferiores determinando combinaciones
de sucesos que llevan a compuertas AND y OR dando un valor final a la probabilidad de su
ocurrencia.
La presencia de la fuente de ignición se analiza a partir de tres eventos independientes y por lo

tanto se aplica una compuerta OR, y son: la posibilidad de una chispa generada por
un acto inseguro de los trabajadores de la empresa encargada de la operación y mantenimiento, al
estar realizando actividades con equipo eléctrico, corte y soldadura, etc. Otra de las causas que se
considera es un incendio externo que puede ser originado por terceras personas o incendio de
hierba seca o basura en las temporadas de sequía y temperaturas altas, así como la posibilidad de
una fuente de ignición generada por fenómenos meteorológicos (rayo).
Una vez desarrollado el análisis cualitativo se asignan los valores de probabilidad de ocurrencia,
basándose en la estimación de que sucedan, sustentándose en la propia experiencia del personal
Página 128 de 175

que opera y mantiene dicha red y en el conocimiento de sucesos ocurridos en sistemas de

transporte o distribución similares. Lo anterior utilizando los valores de probabilidad sugeridos por
el Instituto de Ingenieros Eléctricos del Reino Unido en el año 2004, para la determinación de
probabilidades de ocurrencia de falla en circuitos eléctricos, utilizando la metodología FTA.
En el siguiente diagrama del análisis de árbol de fallas (FTA), se muestran las interrelaciones de
posibles eventos y el valor de la estimación de sus probabilidades.Ver Anexo con diagrama
El FTA se presenta en el Anexo 7 en donde se puede observar cada una de las probabilidades
calculadas para el riesgo de fuga que en caso de encontrar una fuente de ignición desencadenaría
un incendio y explosión.
Para interpretar la probabilidad de un incendio en las ERM, no es posible relacionar el valor

encontrado con un número de eventos determinados, debido a que la operación del la estación es
un proceso continuo. El número 0.0063 como valor de probabilidad nos indica que se encuentra en
el rango de Ocasional.
La ocurrencia de fugas en la ERM City Gate Ocoyoacac (FTA-1) es el evento que mayor
probabilidad de ocurrencia tiene 0.483 se ajusta a la probabilidad de probable, siendo la causa
más probable las fugas por fallas en las medidas de seguridad, resultando como ocasionales las
fugas por falta o fallas en los programas de mantenimiento, seguida por fugas por sobrepresiones
que caen en el rango de improbable.
Para la presencia de una flama o chispa que inicie un incendio se determinó un valor de
-2
probabilidad de 1.3 x 10 que se ajusta a la clasificación de probable, siendo influenciada
principalmente por los actos inseguros del personal que da mantenimiento y revisiones periódicas
a las instalaciones, seguida por la presencia de un incendio externo (generado por fogatas,
incendio de basura o por la hierba seca en las inmediaciones de la ERM) con la probabilidad de 1
-3 -3
x 10 y por fenómenos meteorológicos con la categoría de remoto siendo el valor de 1 x 10 .
Para interpretar la probabilidad de un incendio en la ERM QUÍMICA AMTEX (FTA-2) , pudiendo

-4
relacionar el tiempo de vida estimado de la estación. El número 3.28 x 10 como valor de
probabilidad nos indica que se encuentra en el rango de Remoto.
La ocurrencia de fugas en la estación es el evento que mayor probabilidad de ocurrencia tiene 2.52
-2
x 10 se ajusta a la probabilidad de probable, siendo la causa más probable las fugas por fallas en
las medidas de seguridad, resultando como ocasionales las fugas por falta o fallas en los
programas de mantenimiento, seguida por fugas por sobrepresiones que caen en el rango de
improbable.
-2
probabilidad de 1.3 x 10 que se ajusta a la clasificación de probable, siendo influenciada
incendio de basura o por la hierba seca en las inmediaciones de la ERM) con la probabilidad de 1
-3
x 10 .
Página 129 de 175

Después de haber llevado a cabo el análisis de la ERM City Gate Ocoyoacac y ERM QUÍMICA
AMTEX se puede concluir que el riesgo de incendio en ERM QUÍMICA AMTEX tiene un valor de
-4, -3
6.16x 10 , que al compararlo con 6.29 x 10 se determina que es menos probable la ocurrencia
de incendio en ERM QUÍMICA AMTEX que en ERM City Gate Ocoyoacac, debido a que la
probabilidad de fuga por fallas en medidas de seguridad es menor por el resguardo de la ERM
dentro de la propiedad del cliente.
Determinación de Frecuencia de Ocurrencia
Valor de la probabilidad de Frecuencia

ocurrencia de un evento (Inverso de la
de incendio o deflagración Probabilidad)
-3
6.29 x 10 158.9
ERM City Gate Ocoyoacac
-4
3.27 x 10
ERM QUÍMICA AMTEX 3058.1
Lo anterior manifiesta que bajo la metodología utilizada de análisis y los valores de probabilidad
asignados a las posibles causas, que originen la combinación de una fuga de gas natural y una
fuente de ignición, y dado que el inverso de la probabilidad da como resultado la frecuencia, se
ratifica la aseveración previamente mencionada.
A continuación se muestran los Diagramas FTA-1 Y FTA-2, respectivamente.
Página 130 de 175

Página 131 de 175

Probabilidad de ocurrencia en válvula de seccionamiento
Para éste análisis se están considerando dos eventos, el primero relativo a una falla por causas
internas de la propia red de transporte y el segundo por un evento originado por causas externas a
la propia red.
En el primer evento se presume que, de las fugas posibles en la red, el 30% de éstas son
detectadas y que solamente el 30% tiene una fuente de ignición.
Conforme a datos publicados en: Reliability Technology Op. Manifiesta que una fuga por causas
-3
externas para tuberías de polietileno, tienen una frecuencia de 8 x 10 Km/año.
Las frecuencias estimadas por distintos autores están determinadas con soportes matemáticos de
bancos de información seleccionados por éstos y aplicados a estadística inferencial. Así el inverso
de estos valores expresa el tiempo que puede transcurrir entre un evento y otro en un mismo
sistema.
La ocurrencia de fugas en la válvula de seccionamiento es el evento que mayor probabilidad de

ocurrencia tiene 0.021 se ajusta a la probabilidad de Probable, siendo la causa más probable las
fugas por fallas en las medidas de seguridad, resultando como ocasionales las fugas por falta o
fallas en los programas de mantenimiento, seguida por fugas por sobrepresiones que caen en el
rango de improbable.
Página 132 de 175

-3
probabilidad de 3.1 x 10 que se ajusta a la clasificación de Ocasional, siendo influenciada
incendio de basura o por la hierba seca en las inmediaciones de la válvula) .

ocurrencia de un evento (Inverso de la
de incendio o deflagración Probabilidad)
0.021 47.6
Válvula de Seccionamiento
Página 133 de 175

Probabilidades de una deflagración por fuga en una red de gas por fallas en su sistema
Material Longitud Frecuencias de Eventos por FTA-3

(Km) falla por Km año
-3
Tubería 4.0 8 x 10 0.032 0.021
de
acero
La cifra de 0.032, es pequeña y denota que la probabilidad de ocurrencia es baja debido a que se
relaciona directamente con los kilómetros de la red de transporte.
Como se mencionó anteriormente los valores de frecuencia de ocurrencia utilizados tienen

fundamento en la estadística inferencial, pero la mejor fuente de información de eventos ocurridos
en una red de distribución de gas, serán los que la empresa contiene en sus propias estadísticas,
dado que Compañía Distribuidora de Gas Natural México, tiene contemplado iniciar actividades a
mediados del 2010, ya que el proceso de construcción no ha iniciado, no cuentan con eventos
registrados de fugas en ninguno de sus gasoductos o sus estaciones de regulación o medición.
Lo anterior no permite establecer un valor de probabilidad de ocurrencia fundamentado en el

comportamiento de eventos de fuga de la propia red de transporte, por lo que nos referiremos a
estadísticas citadas en publicaciones especializadas en la actividad.
Los criterios de evaluación publicados por Reliability Technology Op cit., manifiestan que una fuga
-3
por causas externas para redes de transporte, tienen una frecuencia de 2.5 x 10 / año.
Probabilidades de un evento por fuga en una red de gas por causas externas
Material Longitud Frecuencia Eventos por FTA-3

Km año
-3
Tubería de 4.0 2.5 x 10 0.01 0.021
acero
Como podrá apreciarse en esta tabla, las probabilidades de un evento en la red son bajas por la
extensión en kilómetros, que es el factor determinante de que la probabilidad sea tan baja.
Página 134 de 175


ocurrencia de una válvula (Inverso de la
de seccionamiento Probabilidad)
0.032 31.25
Causas internas
0.01
Causas externas 100
Después de analizar la tabla anterior, que bajo las consideraciones dadas de fugas detectadas y
porcentaje de fugas en contacto con una fuga de ignición, se deduce que los eventos originados
por causas externas por una válvula de seccionamiento tendrán mayor frecuencia.
De la información anterior es fácil resumir que las probabilidades de ocurrencia de eventos en la

red son bajas y las afectaciones más probables serán por terceros, por lo que la empresa debe
concentrar esfuerzos en vigilar la posible afectación por trabajos de personas ajenas a la red de
transporte.
VI.3 Radios potenciales de afectación.
Por la naturaleza de las actividades que realiza la empresa Distribuidora de Gas Natural México, se
tienen riesgos potenciales en todas las secciones y componentes que constituyen la red de
transporte. En todo el sistema existen una serie de uniones, accesorios y equipos que pueden
llegar a fallar bajo determinadas circunstancias y dado que están sometidas a presión interna
positiva, en caso de fallas la emisión del gas natural a la atmósfera es inmediata.
Una fuga procedente de las tuberías, equipos y accesorios, deriva en el traslado de una masa de
gas a través de la atmósfera en forma de una nube limitada geométricamente o de una pluma
gaseosa, con un punto de escape y una masa extendida en la dirección del viento y con la
distribución de distintas concentraciones en su interior.
Ambas formas de emisión, están sometidas a un grado creciente de dilución en el aire que hace
que las concentraciones en la nube o en la pluma vayan disminuyendo conforme transcurre el
tiempo y se alejan del punto de emisión. El grado de dilución depende de varios factores siendo los
más relevantes la cantidad de material emitida, la densidad de la nube de gas, la estabilidad de la
atmósfera y la altura del punto de emisión.
La evaluación de los riesgos a través de los escenarios más probables junto a la simulación de los
eventos máximos definidos con el software SCRI Versión 4.1 y SCRI fuego Versión 1.2, permite
determinar las áreas potencialmente vulnerables, de tal manera que se generen recomendaciones
para evitar la ocurrencia del evento o contar con la protección adecuada en caso de que este
Página 135 de 175

ocurra. Para las actividades de operación y mantenimiento de la red de distribución de Distribuidora

de Gas Natural México, se han identificado 3 escenarios de riesgo potencial, los cuales involucran
eventos por incendio que a su vez podrían desencadenar una explosión. A partir de estos datos,
sumados a los sistemas y equipos de seguridad con los que cuenta Distribuidora de Gas Natural
México, se están considerando las estaciones CITY GATES como, las válvulas de seccionamiento
de la red y las estaciones de regulación y medición de los asociado como los puntos de
concentración de riesgos, tal como se pudo establecer en el análisis HAZOP desarrollado.
Modelación de Dispersión de la pluma (Isoconcentraciones).

El modelo de dispersión en aire usado en este análisis de riesgo, para predecir concentraciones
para los peores escenarios, fue el SCRI (Modelos atmosféricos para simulación de contaminación
y riesgos industriales) en su versión 4.1, este modelo tiene su concepción original en 1985 a través
del sistema de información rápida de impacto ambiental “SIRIA”, basándose primordialmente en
técnicas metodológicas de la Agencia de Protección Ambiental de los Estados Unidos (EPA).
El modelo SCRI es utilizado para predecir concentraciones puntuales de exposición de un

contaminante de una fuente emisora y sirve para caracterizar otras fuentes de emisión en una
instalación industrial sean puntuales, de área, o volumétricas tanto a nivel del suelo como a alturas
elevadas. Se basa en análisis de velocidades de viento en conjunción con las condiciones del
contaminante emitido.
El modelo de pluma Gaussiana o el Modelo para Gas Pesado son usados en este modelo para
estimar las concentraciones en la dirección del viento desde la fuente, mediante la predicción de la
forma en que la pluma se dispersará a las condiciones establecidas.
Además, el modelo puede tomar en cuenta factores aerodinámicos, efectos de fricción en edificios,
dispersión inducida por fuerzas boyantes y precipitación gravitacional de partículas. Esas opciones
son particularmente útiles para estimar el comportamiento de la pluma en los alrededores de las
estructuras de los edificios.
El modelo SCRI estima concentraciones al nivel del suelo a distancias específicas alrededor de la
fuente emisora. El usuario puede definir receptores en coordenadas polares o cartesianas además
de lugares de recepción discretos.
Modelación de Explosiones (Sobrepresión).

Para realizar las simulaciones de los efectos por sobrepresiones en los tres escenarios definidos
para el presente estudio se utilizó el modelo SCRI Fuego (Simulación de Contaminación y Riesgos
Industriales) en la versión 1.2, el cual es un conjunto de herramientas, para simular en
computadora; emisiones de contaminantes, fugas y derrames de productos tóxicos y daños por
nubes explosivas, para estimar escenarios de afectación de emisiones continuas o instantáneas,
bajo diversas condiciones meteorológicas, para estudios de riesgo e impacto ambiental, diseño de
plantas e instalaciones industriales y apoyar en la capacitación y entrenamiento de personal, en el
manejo de situaciones de emergencia.
Si partimos de la premisa que una explosión se caracteriza por la liberación repentina de energía
que produce un área momentánea de alta presión en el medio ambiente, entonces la emisión de
Página 136 de 175

energía y la disipación de la energía hacia el medio ambiente debe ocurrir muy rápido a fin de que
el evento sea clasificado como explosión.
El efecto de una explosión se debe a la disipación de la energía liberada y una gran parte de la
energía liberada se transforma en un incremento de presión en la atmósfera (sobre-presión
explosiva).
Modelación de incendio:
En el caso de la simulación de los escenarios de incendio son desarrollados a través del programa
SCRI Fuego “Simulación de Contaminación y Riesgos Industriales” en su versión 1.2, que incluye
los escenarios de fuego y explosión. Este modelo computa los radios de la zona en donde el fuego
provoca quemaduras a personas sin protección, dichos radios están dados en dos escalas que
2
determinan quemaduras letales para el radio que delimita los 9.5 kW/m y quemaduras de segundo
2
grado para el radio que marca los 5 kW/m de radiación.
El modelo trabaja con los siguientes parámetros del gas natural:
Peso molecular
Gravedad específica
Temperatura
Área del incendio
El modelo asume que la velocidad del viento es insuficiente, como para mantener un área circular
de fuego y que las personas expuestas no están protegidas completamente contra los efectos de la
radiación térmica por el uso de cualquier ropa.
Límites para definición de las áreas de riesgo y amortiguamiento.

Para poder definir los límites con los que se establecen los escenarios y las zonas de seguridad en
el entorno de los mismos, se utilizan los criterios dados por la Dirección General de Materiales,
Residuos y Actividades riesgosas del Instituto Nacional de Ecología.
De acuerdo a la NOM-010-STPS-1999, los límites máximos permisibles de exposición para gas

natural para toxicidad no se definen, debido a que la sustancia es clasificada como asfixiante.
En todos los escenarios definidos, los límites isopléticos para el análisis de dispersión fueron
definidos para:
Límite Superior de Explosividad (LSE) = 150,000 ppm (15% ).

Límite Inferior de Explosividad (LIE) = 50,000 ppm (5% y
Valor propuesto para verificar las distancias a una concentración de 10,000 ppm
(1.0%)
Mientras que para la radiación térmica y las sobre-presiones se cuenta con los siguientes valores
definidos por el Instituto Nacional de Ecología de la SEMARNAT.
Página 137 de 175

Inflamabilidad (radiación térmica)
2
Zona de alta exposición 5 Kw/m
2
Zona de media exposición 3 Kw/m
2
Zona de baja exposición 1.4 Kw/m
Explosividad (sobre presión)
2
Zona de alto riesgo 3.0 lb/plg
2
Zona de medio riesgo 1.0 lb/plg
2
Zona de bajo riesgo (amortiguamiento) 0.5 lb/plg
La meteorología seleccionada para el estudio está sustentada en la guía del estudio de riesgo
ambiental emitido por la SEMARNAT, en el sentido de seleccionar las condiciones más
desfavorables para los escenarios seleccionados.
Velocidad del viento 1.0 m/seg

Altura de referencia 10.0 m
Temperatura ambiente 10.0 C
Humedad 70 %
Aspereza superficial 0.1 es el valor para un área suburbana
Estabilidad Pasquill F Muy estable
Pasquill A Muy Inestable
Una mayor estabilidad atmosférica reducirá la dispersión de gases en la atmósfera propiciando las
mayores concentraciones del gas en ésta. Se consideran las mismas condiciones meteorológicas
en los tres escenarios, debido a que la corta distancia entre un punto y otro.
Análisis de consecuencias
Una evaluación del riesgo sólo queda completa si se conocen las consecuencias de un accidente
por muy eventual que sea. Por este motivo, la última etapa de una evaluación de riesgo consiste
en analizar las consecuencias de un accidente potencial importante en la estación de regulación y
medición CITY GATE Ocoyoacac y su efecto en la población, en las inmediaciones de la
instalación y en el medio ambiente.
Los resultados se utilizan para determinar qué medidas de prevención, protección, control y
mitigación se han de tomar.
El análisis de consecuencias busca determinar la magnitud de las consecuencias de un incidente

peligroso, esto es, un acontecimiento que por lo general ocurre sin advertencia, durante un periodo
corto y con efectos potencialmente serios en personas y propiedades.
En la práctica, el análisis de consecuencias atiende los siguientes factores:
Página 138 de 175

Término de la fuente
Dispersión
Efecto
Factores de mitigación.
Término de la fuente. Es la evaluación de las características de la liberación peligrosa inicial, y es

la base sobre la cual se construye el resto de la secuencia del análisis.
Dispersión. Los modelos de dispersión se aplican a escenarios de liberaciones al aire y se

clasifican en términos de la diferencia en densidad entre el material liberado y la atmósfera.
Fuego y explosión. Se hace énfasis en peligros provenientes de liberaciones que causan

radiación térmica e impactos de presión para poder estimar los efectos de éstos en personas y
materiales.
Factores de mitigación. Estos modelos analizan datos para sistemas de aislamiento, barreras,
procedimientos de evacuación y acciones evasivas durante accidentes.
DEFINICIÓN DE ESCENARIOS.
Se analizan diferentes escenarios de un posible evento, considerando los de mayor trascendencia,
dadas las particularidades de dimensión y condiciones de operación de la red de transporte.
Con esta premisa se consideran tres escenarios contemplados en los nodos del análisis HAZOP,
que corresponden a:
1. ERM CITY GATE OCOYOACAC

2. ERM QUIMICA AMTEX
3. VÁLVULA DE SECCIONAMIENTO 2
El análisis de estos escenarios nos permitirá evaluar las características del término de la fuente en
cuanto a su magnitud, las peculiaridades de su dispersión y las posibilidades de ocurrencia de
explosión o deflagración ante su ignición.
Los análisis a desarrollar están sustentados por prácticas de ingeniería comúnmente utilizadas y
sus resultados permitirán seleccionar con mejores bases las simulaciones de los incidentes que se
traten en el estudio.
Es importante aclarar y señalar que en el escenario uno, se va a calcular con dos presiones de
trabajo: 14 kg/cm2 y 21 kg/cm2.
Página 139 de 175

Término de la fuente para el escenario 1 Estación City Gate
La estación city gate será alimentada por el gasoducto de 10 pulg de diámetro de Distribuidora de
Gas Natural México. Dicho gasoducto de PGPB tiene, actualmente, una MPOP de 14 kg/cm2; sin
embargo está en trámite la autorización para operarlo a 21 kg/cm2, por lo que las simulaciones se
realizarán a las dos presiones.
Este escenario es la simulación de la rotura de:
20% del diámetro de la línea de 10 pulgadas alimentación a la estación.

100% del diámetro de la línea de 10 pulgadas alimentación a la estación
Escenario 1: Estación city gate con una rotura del 20 % y 100 %del diámetro de 10
pulgadas la tubería de alimentación.
Ubicación: Tubería de 10 pulgadas la entrada de la Estación city gate

Etapa de Recibo de gas natural a la Estación de Regulación y Medición
operación:
Causas Sobre presión y rotura en la tubería de llegada de la ERM.
Probables: Vencimiento de los tornillos en bridas, filtro, válvulas, accesorios
intermedios, fatiga en partes soldadas de ERM
Falla en acción de válvula de alivio en estación
Vandalismo, sabotaje
Consideraciones: El tiempo máximo de detección y control de la fuga en la tubería de 10” de
diámetro que alimenta a la ERM se considera de 15 minutos, debido a que
las instalaciones cuentan con válvula de bloqueo y medidores de presión
que emiten señales a través del sistema de control de Compañía de Gas
Natural de Ocoyoacac. Además de tener caminos de acceso transitables y
señalizados.
Tipo de liberación es continuo
Se considera que a 60 segundos de iniciada la fuga se incendia y/o detona
con una fuente de ignición
El diámetro del orificio es 254 mm para la rotura al 100%, y de 50.8 mm para
la rotura del 20% de la tubería de 10 pulgadas.
Condiciones ambientales
Temperatura del gas en la tubería 10 ºC
Humedad 70%, se eligió
debido a que
es la HR
promedio en
el área de
estudio
Presión 200 psi y 300
psi
Altura de la fuente de emisión 1m
Página 140 de 175

Resultados
Fuente de emisión: Rotura de Resultados Resultados

tubería de: Tasa de Tasa de
emisión a 14 emisión a 21
kg/cm2: kg/cm2:
Chorro horizontal 20% 4.86 Kg/seg
Chorro horizontal 100% 121.4 kg/seg
Concentración.
A fin de visualizar los efectos de la concentración alcanzada en la nube formada por la fuga de gas
en el primer escenario, se plantean una altura de 1.5m y una distancia máxima de 15 mts., para
visualización del alcance de los efectos en el área aledaña a la City Gate.
Una vez realizada la simulación se obtuvieron los siguientes resultados:
Tabla de dispersión del escenario: City Gate
Límite Máxima Máxima Máxima Máxima

isoplético distancia distancia distancia distancia
(ppm) isoplética (m) isoplética (m) isoplética (m) isoplética (m)
20% Pasquill A 100% 20% Pasquill A 100%
Muy inestable Pasquill A Muy Muy inestable Pasquill A Muy
Presión: 21 inestable Presión: 14 inestable
kg/cm2 Presión: 21 kg/cm2 Presión: 14
kg/cm2 kg/cm2
10,000 27.51 261.91 26.82 247.37
50,000 2.51 25.74 2.50 25.76
150,000 1.44 4.16 1.44 4.16
Un siniestro en la tubería de alimentación a la estación City Gate, de las características estipuladas

para el escenario, puede originar un incendio (si existiera la presencia de una fuente de ignición),
en fallas o roturas que afecten tuberías o accesorios.
Los análisis desarrollados son cálculos que suponen comportamientos ideales y sin tomar en
cuenta una serie de factores mecánicos, climáticos etc., de la fuente de emisión, lo que lleva a
tomar los resultados como aproximaciones a un comportamiento real del evento.
Página 141 de 175

Fuego y Explosión:
Una vez identificados los riesgos de la estación de regulación y medición City Gate, es necesario
evaluar los efectos de su ocurrencia en términos de sus consecuencias hacia las personas y sus
bienes materiales.
Los efectos de los incendios sobre las personas son quemaduras de piel por exposición a las
radiaciones térmicas. La gravedad de las quemaduras depende de la intensidad del calor y del
tiempo de exposición. La radiación térmica es inversamente proporcional al cuadrado de la
2
distancia de la fuente. En general, la piel resiste una energía térmica de 10 Kw / m durante
2
aproximadamente 5 segundos y de 30 Kw / m durante sólo 0.4 segundos antes de que se sienta
dolor.
Para evaluar estos efectos en un incendio nos basaremos en la siguiente tabla:
Efectos de radiación térmica
Efectos de radiación térmica
Intensidad Efecto observado

de radiación
2
(Kw / m )
37.5 Suficiente para causar daños en materiales
25 Energía mínima para ignición de madera en una exposición indefinida
12.5 Energía mínima para ignición de madera, fusión de tubería plástica
9.5 Umbral de dolor alcanzado después de 8 segundos; quemaduras de
segundo grado después de 20 segundos
4 Suficiente para causar dolor a personas si no puede ponerse a resguardo
en 20 segundos; quemaduras de segundo grado probables
1.6 No causará incomodidad con exposiciones prolongadas
FUENTE: Chemical Process Quantitative Risk Analysis, CCPS, 1989
La evaluación de los efectos térmicos en el escenario reporta que el gas fugado por el orificio de
254 mm de diámetro de descarga y una tasa de emisión de 121.96, con la rotura del 100% y un
orificio de 50.80 mm de diámetro y tasa de emisión de 6.31kg/s, cuando opera a 14 kg/cm2 en la
tubería de 10 pulgadas de diámetro, en caso de encontrar una fuente de ignición tendría los
siguientes radios de afectación, considerando como tiempo de exposición 60 segundos, así los
resultados son la radiación a la que se expone una persona por cada minuto que permanece frente
al siniestro:
Página 142 de 175

Intensidad de Distancia de los radios de Distancia de los radios de

radiación afectación afectación
2
(Kw / m ) Rotura del 20% Rotura del 100%
(m)
1.4 44.53 207.72
3.0 30.91 144.24
5.0 24.20 112.96
254 mm de diámetro de descarga y una tasa de emisión de 121.96, con la rotura del 100% y un
orificio de 50.80 mm de diámetro y tasa de emisión de 6.31kg/s, cuando opera a 21 kg/cm2 en la
tubería de 10 pulgadas de diámetro, en caso de encontrar una fuente de ignición tendría los
siguientes radios de afectación, considerando como tiempo de exposición 60 segundos, así los
resultados son la radiación a la que se expone una persona por cada minuto que permanece frente
al siniestro:
Intensidad de Distancia de los radios de Distancia de los radios de

radiación afectación afectación
2
(Kw / m ) Rotura del 20% Rotura del 100%
(m)
1.4 54.03 252.20
3.0 37.51 175.13
5.0 29.37 137.15
A continuación se presenta la tabla que muestra las distancias calculadas a nivel piso para las
dosis de radiación específicas. Para fines de interpretación, se establece que la dosis de radiación
que recibiría una persona es la dosis por minuto a la que se ve expuesto durante el siniestro.
Dosis de Distancia de los Distancia de los Distancia de los Distancia de los

radiación radios radios radios radios
2
(W / m ) de Afectación de Afectación (m) de Afectación de Afectación (m)
(m) Rotura del 100% (m) Rotura del 100%
Rotura del 20% a a 14 kg/cm2 Rotura del 20% a a 21 kg/cm2
14 kg/cm2 21 kg/cm2
5
9.397 x 10 101.76 474.64 123.47 576.27
6
2.596 x 10 70.66 329.59 85.74 400.17
6
5.130 x 10 55.33 258.12 67.14 313.39
Página 143 de 175

Sobrepresión.
De acuerdo a la simulación de la dispersión de la nube, los efectos de incendio y explosión, se

pueden definir las áreas de seguridad estimadas en las tablas que describen las consecuencias en
cada evento, pueden ser consideradas como las distancias mínimas que deberán de ser
restringidas al tránsito en un evento similar.
Los efectos producidos por una explosión, se generan a través de una serie de ondas expansivas,
de tal forma que las ondas de mayor presión están situadas formando una circunferencia cercana
al centro de la nube y las de menor presión se sitúan en circunferencias de diámetros mayores. La
tabla siguiente muestra la relación entre la sobrepresión y el tipo de daño asociado.
Daño producido por sobrepresión en detonaciones
Sobrepresión en kPa Tipo de daño

0.7 a 1 Cristales 5% rotos
1.4 a 3 Cristales 50% rotos
3a6 Cristales 90% rotos
3a5 Tejas desplazadas
6a9 Marcos de puertas y ventanas rotos
14 a 28 Caída parcial de casas
35 a 80 50% a 75% destrucción de casas
80 a 260 Demolición completa
FUENTE: Control de Riesgos de Accidentes Mayores OIT
Ginebra
Existen una serie de modelaciones que estiman el potencial explosivo aproximado de una
explosión y predicen los daños de ésta, bajo supuestos como que la fuga de material es
instantánea, que la formación de la nube asume una determinada forma y que ésta no es
distorsionada por los elementos climáticos, que la composición es uniforme y su concentración
corresponde al algoritmo seleccionado para tal fin.
Para el escenario 1, se obtuvieron los siguientes radios de sobrepresión:
Sobrepresión Radios de Radios de Radios de Radios de

(psig) sobrepresión sobrepresión sobrepresión sobrepresión
(m) (m) (m) (m)
Rotura del 20% Rotura del 100% Rotura del 20% Rotura del 100%
a 14 kg/cm2 a 14 kg/cm2 a 21 kg/cm2 a 21 kg/cm2
0.5 139.32 407.26 159.41 466.19
1.0 81.96 239.58 93.78 274.26
3.0 35.90 104.96 41.08 120.14
Página 144 de 175

Escenarios Estación de regulación y medición de los usuarios
Simulación de la falla del 20% y 100% del diámetro del ducto de 2 pulgadas de diámetro operando a
300 psi.
La red de transporte contará con una ERM QUÍMICA AMTEX ;

Este escenario es la simulación de la rotura de:
20% del diámetro de la línea de 2 pulgadas alimentación a la estación.

100% del diámetro de la línea de 2 pulgadas alimentación a la estación
Escenario 2: Gasoducto de 2 pulgadas en empresa QUÍMICA AMTEX, S. A. DE C.V
Escenario 2: Gasoducto de 2 pulgadas en empresa QUÍMICA AMTEX, S. A. DE C.V

Ubicación: QUÍMICA AMTEX:
0 0
19 16´44.38” N 99 28´36.54” O
Etapa de Entrega de gas en las estaciones de regulación de QUÍMICA AMTEX

operación:
Causas Sobre presión y falla en la tubería
Probables: Falla en acción de válvula de alivio en estaciones city gate
Trabajos de terceros
Consideraciones: El tiempo máximo de detección y control de la fuga se considera de 15
minutos, debido a que la red cuenta con válvulas adicionales de
bloqueo y medidores de presión en las ERM’s de alimentación
Además de tener caminos de acceso transitables y señalizados.
Se considera que a 60 segundos de iniciada la fuga se incendia y/o
detona con una fuente de ignición
Diámetro del orificio para la rotura del 100% de la tubería de 2
pulgadas es de 50.8mm, y para la rotura del 20% de la tubería es de
10.16 mm.
Humedad 70%, se eligió
debido a que es
la HR promedio
en el área de
estudio
Presión 300 psi
Altura de la fuente de emisión 1m
Resultados
Página 145 de 175

Fuente de emisión: Rotura de Resultados

tubería de: Tasa de
emisión:
Chorro horizontal 20% 0.07 kg/seg
Concentración.
Tabla de dispersión del escenario: Ducto de 2”
Límite isoplético Máxima distancia Máxima distancia

(ppm) isoplética (m) isoplética (m)
Rotura 20% Rotura 100%
10,000 2.62 27.51
50,000 1.29 2.51
150,000 1.08 1.44
Un siniestro en la tubería de alimentación a la estación de regulación de las empresas, de las

características estipuladas para el escenario, puede originar un incendio (si existiera la presencia
de una fuente de ignición), en fallas o roturas que afecten tuberías o accesorios.
Fuego y Explosión:
Después de tener identificados los riesgos de la estación de regulación , es necesario evaluar los
efectos de su ocurrencia en términos de sus consecuencias hacia las personas y sus bienes
materiales.
0.4 y 2 pulgadas en la tubería de acero de 2 pulgadas de diámetro operando a 497.7 psi de presión
durante 10 minutos en caso de encontrar una fuente de ignición tendría los siguientes radios de
afectación, considerando como tiempo de exposición 60 segundos, así los resultados son la
radiación a la que se expone una persona por cada minuto que permanece frente al siniestro:
Página 146 de 175

Intensidad de radiación Distancia de los radios de Distancia de los radios de

2
(Kw / m ) afectación(m) afectación(m)
Rotura del 20% Rotura del 100%
1.4 11.52 54.03
3.0 7.96 37.51
5.0 6.21 29.37
Dosis de radiación Distancia de los radios Distancia de los radios

2
(W / m ) de Afectación (m) de Afectación (m)
5
9.397 x 10 26.39 123.47
6
2.596 x 10 18.31 85.74
6
5.130 x 10 14.33 67.14
Sobrepresión.

Para los escenarios 2, se obtuvieron los siguientes radios de sobrepresión:
Sobrepresión (psig) Radios de sobrepresión (m) Radios de sobrepresión (m)

0.5 54.44 159.41
1.0 32.03 93.78
3.0 14.03 41.08
Página 147 de 175

Escenario 3: Válvula de seccionamiento número 2
Simulación de la falla del 20% y 100% del diámetro del ducto de 4pulgadas de diámetro operando a
80 psi.
La red de transporte contará con válvulas de seccionamiento distribuidas a lo largo de su recorrido,

dichas válvulas permiten la intervención de secciones de la red para mantenimiento, intervenciones
en fugas, incidentes, etc., estas válvulas son subterráneas colocadas a la profundidad del ducto y su
operación es giroscópica, los accidentes con estos equipos son muy escasos pero acciones de
terceros por trabajos municipales o por actos vandálicos puede ser factible.
Escenario 3: Válvula de seccionamiento No. 2
Ubicación: Válvula de seccionamiento 4 con las siguientes coordenadas:

19°16´46.85” N 99°29’ 07.53” O
Etapa de Dispositivo diseñado para ser utilizado en posición cerrada o
operación: completamente abierta.
Causas Sobre presión y falla en la tubería
Probables: Trabajos de terceros
Consideraciones: El tiempo máximo de detección y control de la fuga se considera de 15
minutos, debido a que la red cuenta con válvulas adicionales de
bloqueo y medidores de presión en las ERM’s de alimentación.
Además de tener caminos de acceso transitables y señalizados.
Se considera que a los 60 segundos de iniciada la fuga ésta
encuentra una fuente de ignición.
Diámetro del orificio para la rotura del 100% de la tubería de 4
pulgadas es de 101.6 mm, y para la rotura del 20% de la tubería es de
20.32 mm.
Humedad 70% se eligió
debido a que es
la HR promedio
en el área de
estudio
Presión 300 psi
Altura de la fuente de emisión 1 m
Página 148 de 175

Resultados
Fuente de emisión: Rotura de Resultados

tubería de: Tasa de
emisión:
Chorro horizontal 100% 7.78kg/seg
Concentración.
Tabla de dispersión del escenario: Ducto de 6” de la válvula de seccionamiento No. 4
Límite isoplético Máxima distancia Máxima distancia

(ppm) isoplética (m) isoplética (m)
10,000 129.57 12.63

50,000 11.76 2.02
150,000 2.31 1.25
Un siniestro en la tubería de alimentación a la estación de regulación de las empresas, de las

características estipuladas para el escenario, puede originar un incendio (si existiera la presencia
de una fuente de ignición), en fallas o roturas que afecten tuberías o accesorios.
Página 149 de 175

Fuego y Explosión:
Una vez identificados los riesgos de la estación de regulación , es necesario evaluar los efectos de
su ocurrencia en términos de sus consecuencias hacia las personas y sus bienes materiales.
101.60 y 20.32 mm en la tubería de acero de 6 pulgadas de diámetro operando a 300 psi de
presión durante 300 segundos en caso de encontrar una fuente de ignición tendría los siguientes
radios de afectación, considerando como tiempo de exposición 60 segundos, así los resultados
son la radiación a la que se expone una persona por cada minuto que permanece frente al
siniestro:
Intensidad de radiación Distancia de los radios de Distancia de los radios de

2
(Kw / m ) afectación(m) afectación(m)
1.4 33.12 154.68
3.0 22.99 107.41
5.0 17.99 84.12
Dosis de radiación Distancia de los radios Distancia de los radios

2
(W / m ) de Afectación (m) de Afectación (m)
5
9.397 x 10 75.71 353.45
6
2.596 x 10 52.57 245.44
6
5.130 x 10 41.17 192.21
Sobrepresión.

Para el escenario 3, se obtuvieron los siguientes radios de sobrepresión en el lugar proyectado:
Página 150 de 175

Sobrepresión (psig) Radios de sobrepresión (m) Radios de sobrepresión (m)

0.5 113.39 331.65
1.0 66.70 195.10
3.0 29.22 85.47
Observando que se delimita la zona de alto riesgo, para una rotura del 20% en un radio de 102.7
mts., la zona de riesgo medio en un radio de 226.42 mts., y la zona de amortiguamiento en los
385.35 metros.
Es importante aclarar que las válvulas de seccionamiento del sistema de transporte están
dispuestas en registros subterráneos, lo que modifica sustancialmente los valores de los radios de
afectación calculados por el software de simulación, que evalúa éstos suponiendo la detonación a
nivel de piso, con una base de altura de flama de 1.5 metros. En un evento real, la posición
subterránea de la válvula y por consiguiente las paredes de contención del registro reduciría
drásticamente los efectos de sobrepresión.
VI.4 Interacciones de riesgo.
Toda red de transporte de gas natural está sujeta a la interacción de otros riesgos presentes en el
área de influencia del sistema. Estos riesgos pueden ser clasificados en activos y pasivos.
Los riesgos activos son aquellos que se suman a las consecuencias en un evento de ocurrencia,
como puede ser por ejemplo la cercanía de un gasoducto o de la Estación de Regulación y
Medición a instalaciones industriales catalogadas como de alto riesgo por sus procesos y los
materiales involucrados en éstos, otro caso puede ser la presencia de almacenamiento o
confinación de productos combustibles o explosivos en cercanías de las estaciones de recibo y
medición.
La combinación de riesgos del sistema de gas natural y cualquier otro riesgo activo, deberá ser
analizada independientemente para evaluar sus posibles consecuencias y determinar las medidas
y previsiones convenientes a tomar.
Los riesgos pasivos son aquellos que determinan un grado mayor de afectación ante el acontecer
de un evento que origine fuga en la red, como es el caso de instalaciones que agrupen gente en
las colindancias de la las instalaciones de la red, por ejemplo escuelas, hospitales, estadios etc.,
otro riesgo pasivo puede ser el incremento de la densidad poblacional en áreas de afectación
(derechos de vía).
Fueron establecidas situaciones de interacción de posibles riesgos activos, dentro de los radios
potenciales de afectación determinados a través de los escenarios analizados en el punto anterior.
Los asociados de Compañía de Distribuidora de Gas Natural México, que representan una posible
interacción de riesgo son las interacciones con las empresas que serán sus socios comerciales,
derivadas del almacenamiento de los productos con los que trabajan las mencionadas empresas,
Página 151 de 175

como material combustible, pinturas, solventes, Sustancias químicas grado farmacéutico, reactivos
químicos, plásticos, gomas, llantas, etc. Cabe señalar que estas interacciones se dan en el área
industrial, es decir, en el trayecto del ducto, no se darán en las inmediaciones de la City Gate
Ocoyoacac, que es el punto de mayor riesgo del gasoducto, y su conexión con el gasoducto de
Venta de Carpio-Toluca, el cual abastece a diferentes municipios del Estado de México.
Por lo anterior se considerará como una interacción de riesgo la rotura total de las líneas de
alimentación de las estaciones city gate Ocoyoacac y estaciones de regulación, aunque la
ocurrencia de un incidente de esa magnitud es poco probable en condiciones normales de
operación, no es desechable la posibilidad de actos vandálicos o de sabotaje.
Página 152 de 175

VI.5 Recomendaciones técnico operativas.
Distribuidora de Gas Natural México, debe contar con procedimientos escritos para
manejar documentos de ingeniería, entre los que se incluyen planos, croquis, diagramas y
especificaciones con su respectivo código de identificación, lista de revisión, aprobación y
fechados de la red de autotransporte.
Distribuidora de Gas Natural México deberá de construir ampliaciones y adiciones a su red

sólo mediante planos y especificaciones que hayan sido aprobados y controlados mediante
procedimientos escritos.
Distribuidora de Gas Natural México deberá asegurarse de que la construcción de sus

ampliaciones queden registradas en planos o diagramas “as built”, que consignen todos los
cambios o diferencias que se dieran en el proceso de construcción.
Distribuidora de Gas Natural México deberá asegurarse de que las tuberías de acero que
integren todos los accesorios y equipos de la estación, cumplan como mínimo el estándar
API 5L y las uniones el API 1104.
La empresa transportista de gas debe efectuar una inspección efectiva a las uniones
soldadas en tuberías de acero, de acuerdo al ASME B 31.8 – 99 párrafos 826 y 827.
Todos los materiales utilizados por Distribuidora de Gas Natural México en la construcción
de sus estación, deberán estar certificados por los fabricantes sobre el cumplimiento de las
especificaciones solicitadas.
Distribuidora de Gas Natural México debe garantizar que las tuberías, equipos y accesorios
de su estación de distribución sean probadas y dictaminadas conforme a la norma NOM-
003-SECRE-2002 o vigente.
Distribuidora de Gas Natural México debe establecer una coordinación intensiva con las
compañías y dependencias prestadoras de servicios, que realicen las actividades en la
entorno de la red de transporte, para notificación de obras y su consecuente prevención de
riesgos.
La transportista deberá considerar la instrumentación de sus estaciones de medición y

regulación, con equipos de medición que permita al personal operativo la toma de
decisiones convenientes ante variaciones de las variables.
Distribuidora de Gas Natural México debe asegurarse que ante un descontrol en la red de
transporte de alguna de las variables del proceso, tales como presiones y flujos, fuera de
su rango normal, una respuesta conveniente y expedita, deberá de llevar nuevamente a
valores normales a dicha variable.
Página 153 de 175

Distribuidora de Gas Natural México deberá contar con procedimientos escritos y

evidencias de cumplimiento de la instalación y mantenimiento preventivo y correctivo de los
dispositivos de protección de sus estaciones, tales como reguladores, válvulas de
seguridad o alivio.
Distribuidora de Gas Natural México debe tener en sus programas de mantenimiento

preventivo, la inspección y calibración de los accesorios de protección de las estaciones.
Distribuidora de Gas Natural México debe implementar programas de capacitación al

personal sobre las técnicas y procedimientos de operación, mantenimiento y actuación en
emergencias sobre la red de transporte, así como realizar las evaluaciones del personal
periódicamente como constancia de su capacitación y aprendizaje.
Alguna variable que sobrepase su valor límite de control, deberá de ser señalada por un
dispositivo de vigilancia. Distribuidora de Gas Natural México deberá de establecer estos
dispositivos en los puntos críticos de control.
Distribuidora de Gas Natural México debe contar con programas de mantenimiento

predictivo, preventivo y correctivo que comprendan la totalidad de la red de transporte,
manteniendo registros de sus condiciones.
Distribuidora de Gas Natural México debe asegurar la atención a reportes de fugas y

emergencias en la red, en un lapso mínimo de tiempo.
Distribuidora de Gas Natural México deberá disponer de sistemas redundantes en los

servicios primarios de su estación de sus estaciones de regulación y medición city gate.
En caso que la Comisión Reguladora de Energía apruebe el cambio de la máxima presión

de operación de 14 a 21 kg/cm2, la ERM City Gate deberá de ser ajustada y recalibrada
para su nuevo nivel de presión.
Deberá cumplir con las especificaciones y requisitos para la operación y mantenimiento de

la tubería de polietileno, como lo marca la NMX-043-SCFI-2002.
La ERM City Gate, se ubicará a pocos metros de una vialidad principal, muy transitada, por
lo que la empresa deberá colocar una protección que impida posibles impactos de
radiación y sobrepresión hacia ésta. Asimismo, deberá colar protecciones para su
resguardo físico a fin de evitar posibles colisiones.
Página 154 de 175

VI.5.1 Sistemas de seguridad.
Las estaciones de regulación y medición deben de contar con válvulas de seguridad para evitar
el sobrepresionamiento del sistema de alta presión.
Así mismo el sistema de transporte deberá estar protegido por válvulas de seguridad de las
estaciones de regulación distribuidas a lo largo de la red.
El gas natural que se distribuye deberá estar odorizado bajo la especificación dada por la
norma NOM-006-SECRE-1999.
Distribuidora de Gas Natural México en sus procedimientos de operación y mantenimiento de

la red de transporte debe contemplar el monitoreo de fugas bajo la norma NOM-009-SECRE-
2002 en cumplimiento del estándar ASME B 31.8 punto 851.3.
El proveedor de gas natural deberá de contar con procedimientos y planes de emergencia para
ataque de contingencias en la estación.
Deberán existir canales de comunicación directa entre la transportista y el suministrador

(PGPB), para la coordinación de movimientos operativos y acciones de respuesta a situaciones
de emergencia.
Distribuidora de Gas Natural México debe contar con procedimientos de emergencia y personal
capacitado para atender cualquier eventualidad en la red.
El distribuidor deberá de contar con un servicio de emergencia las 24 horas del día, durante los
365 días del año, de manera ininterrumpida, así como contar con la identificación visible de los
teléfonos de emergencia en el exterior de la ERM, a los que se podrá llamar en caso de la
detección de un siniestro. Esto permitirá a los vecinos eventuales denunciar o notificar algún
evento anormal en la red o sus inmediaciones.
Distribuidora de Gas Natural México deberá de tener procedimientos de contingencia para

emergencias donde se involucran todos los recursos del transportista y su operador y realizar
simulacros de atención de contingencias en conjunto, verificando los tiempos de respuesta y
delimitando las responsabilidades que atañen a cada uno.
Distribuidora de Gas Natural México debe contar con vehículos equipados con equipo de
detección de fugas, herramental especializado y personal calificado para atender cualquier
emergencia en la red de transporte.
Los procedimientos de operación y mantenimiento del transportista deberán de ser aprobados

por la Comisión Reguladora de Energía y su cumplimiento verificado anualmente por una
Unidad de Verificación aprobada por la propia Comisión.
Página 155 de 175

VI.5.2 Medidas preventivas
Cualquier instalación que presente riesgos de accidentes mayores tendrá que disponer de medidas
de prevención que refuercen sus esfuerzos en la seguridad. El tipo y características de dichas
medidas, dependerá de los riesgos que se pretendan minimizar en red de transporte.
El presente estudio llevó a la conclusión de que los riesgos mayores de la red de Distribuidora de
Gas Natural México, es el posible incendio y explosión por afectación de las tuberías o en sus
accesorios en sus distintos niveles de presión. En estas tuberías y equipos deberán de
establecerse medidas adicionales de seguridad.
En complemento con las recomendaciones de funcionamiento y control, la transportista

deberá de contemplar la instalación de instrumentación que permita las acciones
convenientes de operación segura del sistema.
La empresa debe efectuar auditorias periódicas sobre el funcionamiento de los distintos

sistemas de operación y mantenimiento de seguridad y de prevención.
La vigilancia de los parámetros más importantes del proceso deberán de contar con
alarmas, que alerten de las desviaciones del proceso que han salido de control y sean
captadas por los operadores.
Distribuidora de Gas Natural México deberá debe incluir cerciorarse de que sus
procedimientos garanticen que las actividades de mantenimiento y operación se realicen
de manera segura y debe considerar, como mínimo, lo siguiente:
a) La operación, mantenimiento y reparación de tuberías, válvulas y accesorios;
b) Las especificaciones de construcción, planos y datos históricos de las operaciones

deben ponerse a disposición del personal operativo;
c) La documentación que comprenda la recolección de datos para realizar reporte de

incidentes, debe realizarse conforme con los procedimientos de evaluación de
incidentes/accidentes establecidos en el Apéndice C de la Norma NOM-007-SECRE-
1999
Distribuidora de Gas Natural México debe tener procedimientos que proporcionen las
condiciones de seguridad necesaria cuando se hayan excedido los límites de diseño de
operación y debe considerar:
La respuesta, investigación y corrección relativa al:

Cierre de válvulas y paros no intencionales;
Incremento o disminución en la presión o en el rango de flujo fuera de los límites
de operación normal;
Pérdida de comunicaciones;
Operación de cualquier dispositivo de seguridad, y
Página 156 de 175

• Cualquier otra disfunción no deseable de un componente, desviación de la operación

normal, o error humano que pueda resultar en un riesgo para las personas o la propiedad.
▪ Revisión de las variaciones de la operación normal después de que han terminado las
operaciones anormales. Esto debe realizarse las veces que sea necesario, principalmente
en las localizaciones críticas del sistema para determinar su integridad y operación segura;
▪ Notificación al personal operativo responsable cuando se reciba un aviso sobre una

operación anormal, y
▪ Revisión periódica de la respuesta del personal operativo para determinar la efectividad

de los procedimientos para controlar operaciones anormales y, en su caso, tomar las
acciones correctivas donde se encuentren deficiencias
VI.6 Residuos y emisiones generadas durante la operación de la estación
El transporte de gas natural gaseoso y sin requerimientos de compresión no genera residuos ni

emisiones a la atmósfera durante su operación. Solo se generan residuos durante su
mantenimiento en pequeñas cantidades, por lo que deberá inscribirse como generador de residuos
peligrosos, y darle el manejo y disposición adecuado, conforme a la legislación ambiental vigente
en materia de residuos peligrosos
VI.6.1 Caracterización
No aplica
VI.6.2 Factibilidad de reciclaje o tratamiento
No aplica
Página 157 de 175

VII RESUMEN
Distribuidora de Gas Natural México, S.A. de C.V., es una empresa transportista de gas natural que
inicia actividades de distribución en el municipio de Ocoyoacac, Estado de México satisfaciendo el
requerimiento de sus asociados del energético con gas del gasoducto Venta de Carpio-Toluca
propiedad de Distribuidora de Gas Natural México, S. A. en las coordenadas 19°16´55.60” N
2
99°28´34.13” O el cual opera a una presión de 14 Kg/Cm (300 Psi).
La Estación de Regulación y Medición (ERM) estará interconectada al gasoducto mencionado

anteriormente por medio de tubería de acero de 6” de diámetro de acero al carbón en cedula 80, la
2
ERM la cual regulara a una presión de operación máxima de 7.025 Kg/Cm (99.931 Psi), dicha
ERM abastecerá de gas natural a los socios de Distribuidora de Gas Natural México, S.A. de C.V.
El presente estudio tiene la finalidad de evaluar el riesgo de la red de distribución de gas natural en
el área industrial del municipio de Ocoyoacac, Estado de México.
Lo anterior permite a la empresa el cumplimiento de las leyes y normas oficiales mexicanas y

normas mexicanas, que rigen sobre la actividad, como la Ley de Equilibrio Ecológico y la
Protección al Ambiente y la Ley de la Comisión Reguladora de Energía y sus reglamentos.
La identificación y análisis de los riesgos de la red de transporte fue desarrollada a través de la

técnica HAZOP, en cinco nodos típicos de la estación de la red. Dicho análisis llevó a la conclusión
de que el principal riesgo es la generación de una fuga de gas combinada con una fuente de
ignición que produzca un incendio o una explosión. Las principales causas del origen de los
riesgos identificados son: la sobre presión, posibles fugas por sobrepresión y fugas originadas por
deficientes medidas de seguridad hacia agentes externos, mantenimiento deficiente, fallas de
equipo o accesorios, combinados con la presencia de una fuente de ignición. Lo anterior permitió
dar una ponderación a dichos riesgos.
Una vez identificados los riesgos y establecida una jerarquización, se evaluó su probabilidad de
ocurrencia por medio de un análisis de Árbol de Fallas, centrándose en dos escenarios posibles: en
la falla de tubería de acero tomando valores de probabilidad de ocurrencia de literatura
especializada y de probabilidad de falla por causas externas, resultando que éstas son las de
mayor incidencia. Dado que la empresa Distribuidora de Gas Natural México, contará básicamente,
con tubería de acero al carbono en su red, las probabilidades de ocurrencia de incidentes en los
tramos de acero es baja, así mismo en ciertos trayectos contara con tubería de polietileno.
Para la evaluación de radios potenciales de afectación se realizaron las simulaciones mediante el

modelo de dispersión en aire SCRI (Modelos atmosféricos para simulación de contaminación y
riesgos industriales) en su versión 4.1, con el que se definieron los radios de afectación y
delimitaron las zonas de riesgo y amortiguamiento. Para el caso de Incendio y Explosión para los
cuales se desarrollaron los escenarios a través del programa SCRI Fuego “Simulación de
Contaminación y Riesgos Industriales” en su versión 1.2, aplicable para escenarios de fuego y
explosión.
Página 158 de 175

Determinados los riesgos potenciales del sistema y evaluada su posibilidad de ocurrencia, se pasó
a estimar la severidad de dichos eventos bajo la posibilidad de interacción con otros riesgos
posibles, en su escenario más crítico. VAASA, determinó los escenarios probables más severos en
cuanto a afectaciones, por sus características de impacto y los daños materiales relacionados. Los
escenarios fueron la rotura del 20% y del 100% de la línea de suministro de 10 pulgadas de
diámetro a la estación city gate , la rotura del 20% y 100% del diámetro del gasoducto de 2
pulgadas en una estación de regulación y medición del cliente Asociado Química Amtex, debido a
que es de las empresas de mayor riesgo y que manejan una mayor presión de operación. Un tercer
escenario se simuló en una de las 6 válvulas de seccionamiento, la válvula No. 2 con una rotura
del 20% y del 100%, el diámetro de la tubería de 6 pulgadas; se eligió este escenario debido a que
también era un cruce carretero y por ende había un considerable flujo de personas.
De los resultados de los escenarios simulados en el estudio, surgió la recomendación de disponer

de medidas adicionales de prevención en la estación de regulación y medición city gate, dada su
cercanía a asentamientos humanos y a los radios de afectación calculados, principalmente para
efectos de radiación térmica y por sobre presión.
La simulación de los escenarios fue realizado con el software SCRI Modelos Atmosféricos, que
proporciona las concentraciones isolepticas para los desarrollos de dispersión, radiación térmica y
sobre presión a distintos tipos de fuga. Lo anterior permitió evaluar con fundamento las posibles
consecuencias de los eventos seleccionados.
De lo anterior se emitieron una serie de recomendaciones técnico operativas dirigidas a reforzar los
aspectos de diseño, construcción, operación y mantenimiento de la empresa transportista,
recomendaciones que en gran parte ya están siendo aplicadas en instalaciones de Distribuidora de
Gas Natural México, que será el operador del sistema pero se recalcan por su importancia.
El estudio contempló el análisis de las medidas de seguridad que actualmente tiene establecidas
Gas Natural Industrial y su concordancia con los resultados de la evaluación de riesgos,
encontrando que están debidamente consideradas en las bases de diseño de la red.
La Empresa distribuidora cuenta con los procedimientos necesarios para las actividades que
requiere el servicio de distribución y éstos son aprobados y actualizados bajo la vigilancia de la
propia Comisión Reguladora de Energía a través de sus órganos de control.
Lo anterior permite a Distribuidora de Gas Natural México, el establecimiento de medidas de

seguridad en el manejo del gas para la reducción de eventos de riesgo, bajo la práctica de
actividades de mantenimiento que permite la certidumbre en el control de sus variables críticas.
Conforme a lo anterior, el proyecto resulta operativamente seguro, siempre y cuando se maneje

bajo las condiciones con las que fue diseñado, se identifiquen en forma oportuna las desviaciones
que puedan conducir a situaciones de riesgo y se mantenga una adecuada vigilancia de las
instalaciones.
Página 159 de 175

VIII IDENTIFICACIÓN DE LOS INSTRUMENTOS METODOLÓGICOS Y ELEMENTOS

TÉCNICOS QUE SUSTENTAN LA INFORMACIÓN SEÑALADA EN LOS ESTUDIO DE
RIESGO AMBIENTAL
VIII.1 Formatos de la presentación.
VIII.1.1 Plano de localización
Página 160 de 175

ANEXO 1
Copia simple del Acta Constitutiva de la Empresa

Copia simple del RFC de la Empresa
Copia simple del poder legal
RFC y CURP del representante legal
Página 161 de 175

ANEXO 2
Datos del Responsable de la Elaboración del Estudio:
Copia del RFC

Copia de Cédula Profesional
Copia de CURP
Página 162 de 175

ANEXO 3:
Plano topográfico
Página 163 de 175

ANEXO 4
Especificaciones técnicas de diseño del Sistema Ocoyoacac
Página 164 de 175

ANEXO 5
Plano de Planta General del Ducto.
Página 165 de 175

ANEXO 6
Hoja de seguridad con los datos y propiedades físicas y químicas del gas metano
Página 166 de 175

ANEXO 7
Árbol de Fallas
Página 167 de 175

ANEXO 8
Simulaciones
Página 168 de 175

ANEXO 9
Mapas
Página 169 de 175

ANEXO 10
Fotográfico
Página 170 de 175

INFORME TÉCNICO
COMPAÑÍA DE AUTOABASTECEDORES DE GAS NATURAL DE OCOYOACAC S.A. DE C.V.
Giro de la empresa
petroquímico minero químico metalúrgico gasero
agroindustrial
alimentos y bebidas petróleo y derivados residuos peligrosos otros (especificar)
Uso del suelo donde se ubicará el proyecto

agrícola rural habitacional no cuenta con uso del suelo
comercial mixto industrial otro (especificar)
El proyecto se pretende ubicar en una zona con las siguientes características
zona industrial zona habitacional zona suburbana

parque industrial zona urbana zona rural
Localización geográfica
Inicio Destino
Coordenadas 19°16´53.49” 99°29´10.19” 150.00 m2
2
latitud N Requerida m
Coordenadas
Longitud W Total Km 4
Sustancias transportadas
Nombre
Diámetro
químico Descripción
de Presión (kg/cm2)
de Núm. Densidad Flujo Longitud Espesor de
Proveedor la
la CAS (g/cm3) (m3/hr) (km) (mm) la
tubería Diseño Operación
sustancia trayectoria
(m)
(IUPAC)
Áreas
DGNM,
industrial
gasoducto
Metano 74- 0.05 (2”) de
0.6 1395,497 Venta de 4.457 5.08 5 0.635
82-8 Ocoyoacac,
Carpio-
Estado de
Toluca
México
Página 171 de 175

Identificación y jerarquización de riesgos ambientales
Accidente Hipotético Ubicación

Metodología
Núm Núm Etapa de Operación Unidad Empleada
de de Falla o para la
Falla Evento Derrame Fuga Incendio Explosión equipo identificación
Compresión Regulación Transporte de del riesgo
proceso
1 1 rotura X X X X ERM HAZOP
Estimación de cuentas
Cantidad hipotética Programa Zona de

Núm. Tipo. Tipo de liberación Zona de alto riesgo
liberada Estado de amortiguamiento
de de
físico simulación
falla evento Distancia Tiempo Distancia Tiempo
Masiva Continua Cantidad Unidad empleado
(m) (min) (m) (min)
1
1 X 121.40 Kg/seg Gas SCRI 4.16 10 247.37 10
(100%)
2 10 10
1 x 4.86 Kg/seg Gas SCRI 1.44 26.82
(20%)
1 10 10
1 X Kg/seg Gas SCRI 4.16 261.91
(100%)
2 10 10
1 x Kg/seg Gas SCRI 1.44 27.51
(20%)
1 10 10
2 X 1.76 Kg/seg Gas SCRI 1.44 27.51
(100%)
2 10 10
2 x 0.07 Kg/seg Gas SCRI 1.08 2.62
(20%)
1
3 X 7.78 Kg/seg Gas SCRI 12.63 10 129.57 10
(100%)
2
3 X 0.31 Kg/seg Gas SCRI 1.25 10 2.31 10
(20%)
Página 172 de 175

Criterios Utilizados
Radiación
Toxicidad Sobrepresión
Térmica
Núm.
Númde Velocidad Otros
de
falla del Estabilidad 3.0 0.5 1.4 5.0 criterios
evento IDHL TLV8
viento atmosférica psig psig kW/m2 kW/m2
(m/seg)
1 104.96 407.26 207.72 112.96
1 no no 1.0 Pasquill A
(100%) m m m m
1 35.90 139.32 44.53 24.20
(20%) m m m m
2 54.44 154.41 54.03 29.37
(100%) m m m m
2 14.03 54.44 11.52 6.21
(20%) m m m m
3 85.47 331.65 154.68 84.12
(100%) m m m m
3 29.22 113.39 33.12 17.99
(20%) m m m m
Página 173 de 175

METODOLOGÍAS
La metodología e instrumentos técnicos aplicados al presente estudio, son de práctica común en

trabajos de este tipo y son de dominio popular a través de prácticas comunes de ingeniería.
Para la identificación de los posibles puntos susceptibles de riesgo se utilizó el análisis de

operación y riesgo HAZOP (Hazard and operability analysis), es el método más amplio y
reconocido para realizar un análisis de riesgo en procesos industriales. El análisis HAZOP, es un
estudio que identifica cada desviación concebible de un diseño, de una operación o de una
afectación cualquiera y todas las posibles causas y consecuencias que pueden ocurrir en las
condiciones más adversas para el proceso siendo así nos sirve para identificar problemas de
seguridad y mejorar la operabilidad de una planta.
Una vez definidos los riesgos potenciales a través del HAZOP, se efectuó un cálculo probabilístico
para establecer el valor de que los eventos definidos sucedan. Para este cálculo se realiza un
estudio denominado Fault Tree Analysis (Análisis de Árbol de Fallas), el cual es una herramienta
empleada para el análisis de cómo pueden llegar a ocurrir y de las posibles interrelaciones entre
los eventos. Se trata de un proceso deductivo que permite determinar cómo puede tener lugar un
suceso en particular apoyando en la cuantificación de los riesgos involucrados.
Como recurso técnico de la simulación de eventos, se aplicó el paquete para la evaluación de

radios potenciales de afectación realizando las simulaciones mediante el modelo de dispersión en
aire SCRI (Modelos atmosféricos para simulación de contaminación y riesgos industriales) en su
versión 4.1, con el que se definieron los radios de afectación y delimitaron las zonas de riesgo y
amortiguamiento. Asimismo para el caso de Incendio y Explosión para los cuales se desarrollaron
los escenarios a través del programa SCRI Fuego “Simulación de Contaminación y Riesgos
Industriales” en su versión 1.2, aplicable para escenarios de fuego y explosión.
Los criterios aplicados en el desarrollo del estudio están apegados a normatividad vigente y
estándares internacionales que rigen el transporte y la distribución de gas natural, siendo los más
relevantes los que se presentan a continuación:
Normas o Códigos Descripción

NOM-003-SECRE-2002 Distribución de gas natural
NOM-006-SECRE-1999 Odorización de gas natural
NOM-008-SECRE-1999 Control de la corrosión externa en tuberías de acero
enterradas
NMX-E-043-SCFI-2002
NOM-009-SECRE-2002 Monitoreo, detección y clasificación de fugas de gas
natural
ASME B31.8 1999 Gas transmission and distribution piping systems
CFR / U.S. DOT. Part 192 Transport of natural gas and other gases by pipeline
Página 174 de 175

CONCLUSIONES
Una vez llevado a cabo el estudio de Riesgo Ambiental a la red de distribución de Distribuidora de
Gas Natural México, S.A. de C.V., se considera que las prácticas relacionadas con la transporte de
gas natural, están apegadas a los criterios establecidos en normatividades aplicables. Los
resultados que la identificación de riesgos probables determinados, concuerda con aquellos que
generalmente resultan de la práctica del transporte de gas natural.
La afectación al medio ambiente derivada de la distribución de gas natural es irrelevante durante la

operación normal y las posibles afectaciones al ambiente están presentes en la ocurrencia de un
evento que involucre un escape de gas y su consecuente incendio y/o explosión.
El escenario de mayor impacto seleccionado ante estos posibles eventos, fue identificado en las
Interacciones del Proyecto con su entorno, resultando la fuga de gas derivado de la rotura
completa de la línea de 10 pulgadas de diámetro que alimenta a la estación de recibo de gas de
2
Venta de Carpio-Toluca, operando a su máxima presión de operación de 14 kg/cm , con el
consecuente incendio y explosión, evento que se proyectó al área de ubicación de dicha estación
ERM city gate Ocoyoacac, en donde pudo apreciarse que dada la cercanía de cruzamientos
carreteros, cercanía del acueducto, tránsito vehicular y de peatones, y los radios de afectación
estimados con el simulador utilizado, se determinó la necesidad de tomar medidas preventivas de
amortiguamiento, para minimizar los posibles efectos de una contingencia para este escenario.
Además se analizaron los escenarios más probables de ocurrencia de incidentes considerando los
resultados de la identificación de riesgos realizada a través del análisis HAZOP, de los cuales
pueden presentarse el incendio y la explosión, dependiendo de su magnitud y su interacción ante
la presencia de fuentes de ignición y de las condiciones meteorológicas durante el suceso, En una
de las válvulas de seccionamiento y en una ERM de un asociado. Las distancias arrojadas por la
simulación de los casos analizados deberá permitir a la empresa la toma de decisiones
convenientes para su prevención y/o mitigación.
Página 175 de 175

Indice: Manifestacion de Impacto Ambiental Distribuidora de Gas Natural México, S.A. de C.V

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Indice: Manifestacion de Impacto Ambiental Distribuidora de Gas Natural México, S.A. de C.V

Cargado por

Copyright:

Formatos disponibles

MANIFESTACION DE IMPACTO AMBIENTAL

DISTRIBUIDORA DE GAS NATURAL MÉXICO, S.A. DE C.V.

2. DESCRIPCIÓN DEL PROYECTO ................................................................................................................... 7

3. VINCULACIÓN CON LOS ORDENAMIENTOS JURÍDICOS APLICABLES EN MATERIA AMBIENTAL. ... 27

4. DESCRIPCIÓN DEL SISTEMA AMBIENTAL. ............................................................................................... 68

5. IDENTIFICACIÓN, DESCRIPCIÓN Y EVALUACIÓN DE ACCIONES QUE PUEDEN CAUSAR IMPACTOS.162

Verificaciones y Auditorías Ambientales, S. A. de C. V.

5.1.2 Suelo. ..................................................................................................................................................... 170

6. MEDIDAS PREVENTIVAS Y DE MITIGACIÓN DE LOS IMPACTOS AMBIENTALES. ............................. 177

7. PRONOSTICO AMBIENTAL........................................................................................................................ 181

8. CONCLUSIONES ........................................................................................................................................ 184

9. BIBLIOGRAFÍA ............................................................................................................................................ 185

Verificaciones y Auditorías Ambientales, S. A. de C. V.

1. DATOS GENERALES DEL PROYECTO, DEL PROMOVENTE Y DEL RESPONSABLE DEL

MANIFESTACIÓN DE IMPACTO AMBIENTAL

1.1.1 Nombre del Proyecto

Red de Distribución de Gas Natural de Distribuidora de Gas Natural México, S. A. de C. V.

Se incluye copia simple del Acta Constitutiva de la Empresa (Anexo 1)

1.1.2 Estudio de Riesgo y su modalidad

1.1.3 Ubicación del Proyecto

El proyecto se ubicará en el municipio de Ocoyoacac, Estado de México

1.1.4 Tiempo de vida útil

1.1.5 Documentación Legal.

La documentación legal sobre el derecho de vía se encuentra en el Anexo 1

Verificaciones y Auditorías Ambientales, S. A. de C. V.

1.2.1 Nombre o Razón Social.

DISTRIBUIDORA DE GAS NATURAL MÉXICO, S. A. DE C. V.

Verificaciones y Auditorías Ambientales, S. A. de C. V.

1.3 RESPONSABLE DE LA ELABORACIÓN DEL ESTUDIO DE IMPACTO AMBIENTAL

1.3.1 Razón social.

Verificaciones y Auditorías Ambientales, S.A. de C.V.

Verificaciones y Auditorías Ambientales, S. A. de C. V.

2. DESCRIPCIÓN DEL PROYECTO

2.1 INFORMACIÓN GENERAL DEL PROYECTO

Tabla 1 Matriz de actividades

Etapas de desarrollo Actividades

Construcción -Apertura de zanja

2.1.1 Naturaleza del Proyecto

La construcción de nuevas plantas generadoras de electricidad de ciclo combinado y la reconversión de plantas

Verificaciones y Auditorías Ambientales, S. A. de C. V.

2.1.2 Selección del sitio

La localización de la Estación de Regulación y Medición Ocoyoacac (ERM) se decidió debido a la

Verificaciones y Auditorías Ambientales, S. A. de C. V.

2.1.3 Ubicación física del proyecto y planos de localización.

El proyecto se ubicará en el municipio de Ocoyoacac, Estado de México.

A continuación se presentan las coordenadas geográficas de sus principales puntos:

Verificaciones y Auditorías Ambientales, S. A. de C. V.

PUNTO LATITUD NORTE LONGITUD OESTE

Verificaciones y Auditorías Ambientales, S. A. de C. V.

Verificaciones y Auditorías Ambientales, S. A. de C. V.

Verificaciones y Auditorías Ambientales, S. A. de C. V.

2.1.4 Inversión requerida.

Tabla 1.1 Descripción detallada de la inversión en el proyecto

2.1.5 Dimensiones del proyecto.

2.1.6 Uso del suelo y de los cuerpos de agua en el proyecto

Verificaciones y Auditorías Ambientales, S. A. de C. V.

2.1.7 Urbanización del área y servicios requeridos

Verificaciones y Auditorías Ambientales, S. A. de C. V.

2.2 CARACTERÍSTICAS PARTICULARES DEL PROYECTO

Las principales obras a realizar son:

Etapa de operación y mantenimiento:

2.2.1 Descripción de la Obra o Actividad y sus características
