CONEXION INICIAL PLC EATON

Tutorial Eaton (1/10)

OBJETIVO

 Demostrar conexion electrica para conectar un PLC Eaton

 Demostrar como cargar un programa al PLC Eaton

PROCEDIMIENTO

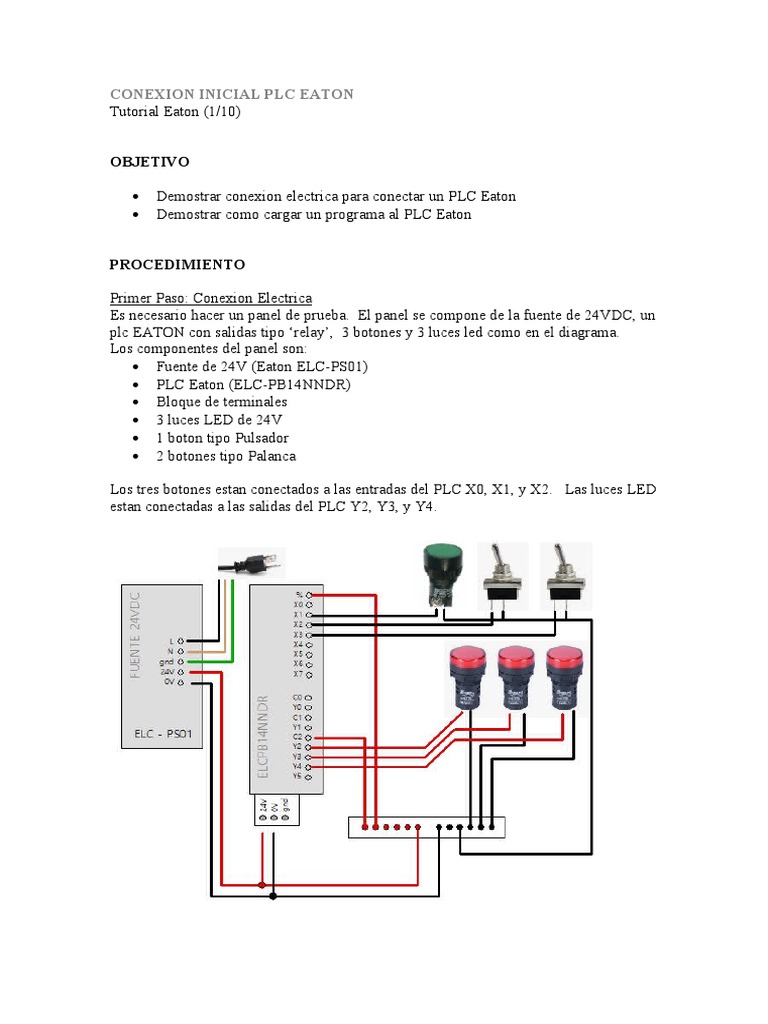

Primer Paso: Conexion Electrica

Es necesario hacer un panel de prueba. El panel se compone de la fuente de 24VDC, un
plc EATON con salidas tipo ‘relay’, 3 botones y 3 luces led como en el diagrama.
Los componentes del panel son:
 Fuente de 24V (Eaton ELC-PS01)
 PLC Eaton (ELC-PB14NNDR)
 Bloque de terminales
 3 luces LED de 24V
 1 boton tipo Pulsador
 2 botones tipo Palanca

Los tres botones estan conectados a las entradas del PLC X0, X1, y X2. Las luces LED
estan conectadas a las salidas del PLC Y2, Y3, y Y4.
SEGUNDO PASO: Bajar software
Es necesario bajar la version 2.07 del programa ELCSoft

https://www.eaton.com/us/en-us/products/controls-drives-automation-sensors/i-o-
systems/logic-and-io-legacy-products.html

TERCER PASO: Conectar el PLC Eaton a la PC y probar la conexion

Para esto es neceario los siguientes cables:
 Eaton ELC-CBPCELC1-1
 USB to Serial (RS232) Converter

Se conectan los cables de la siguiente manera:

PLC Eaton  Cable ELC-CBPCEL  USBtoSerialConverter  Computadora.
CUARTO PASO: Cargar programa de prueba a PLC

Una vez el plc este fisicamente conectado a la computadora, es necesario cargar un

programa de ejemplo al plc de la siguiente manera:

1. Abrir ELCSoft y seleccionar File/New. Poner nombre de archivo y seleccionar

el PLC correcto (en este caso, ELC-PB). (Ver Apendice A)
2. Seleccionar Options / Communications setting para indicar los datos de la
conexión
a. Type = 232
b. Necesario Seleccionar el COM port correcto !! clickear boton para
ver opciones
c. Seleccionar opciones ASCII/7/Even/1/9600
d. Ver Apendice F
3. Seleccionar View/Ladder Diagram
4. Poner contacto normalmente cerrado = X0 (Ver Apendice B)
5. Poner Coil (salida) = Y2 en el final de la primera fila (Ver Apendice C)
6. Conectar X0 a Y2 usando un cable (Ver Apendice D)
7. En la segunda fila, dibujar un cable hasta la instrucción ‘END’ (Ver Apendice E)
a. Doble-clickear el final de la linea2, esto mostrara un dialogo “Input
Instrucion”
b. Aquí se digita ‘END’ y se pulsa el boton OK
8. Finalmente, se carga el programa usando el boton compilar y despues el
boton cargar

Apendice A
Apendice B

Apendice C

Apendice D

Apendice E
Apendice F
