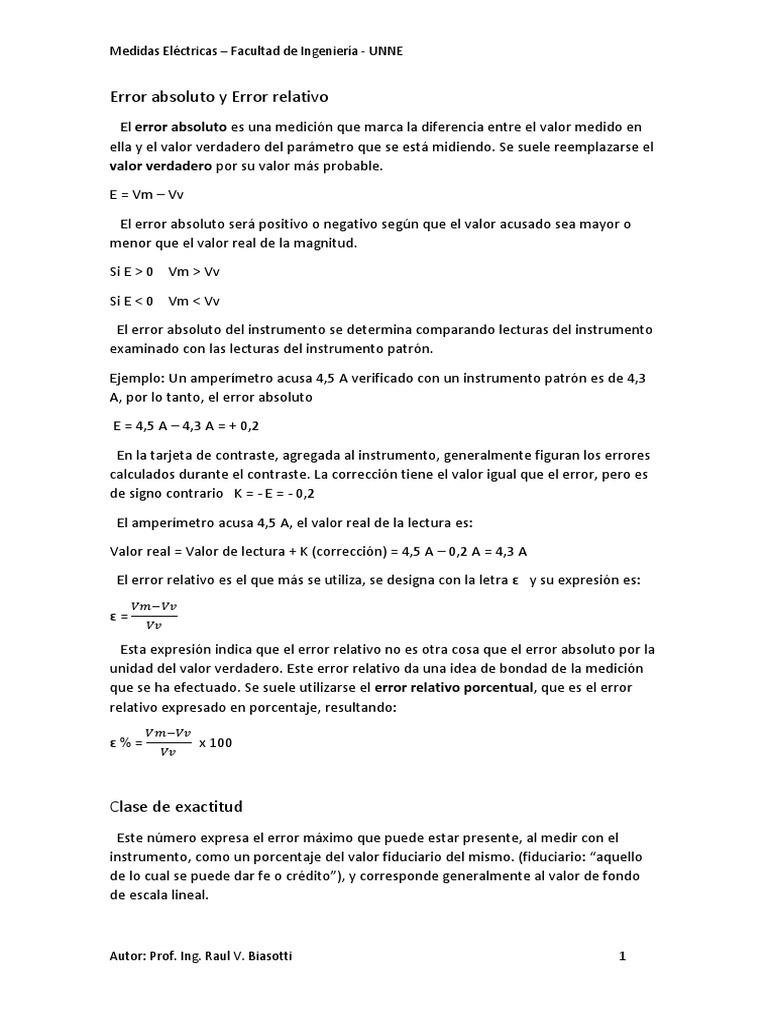

Medidas Eléctricas – Facultad de Ingeniería - UNNE

Error absoluto y Error relativo

El error absoluto es una medición que marca la diferencia entre el valor medido en
ella y el valor verdadero del parámetro que se está midiendo. Se suele reemplazarse el
valor verdadero por su valor más probable.
E = Vm – Vv
El error absoluto será positivo o negativo según que el valor acusado sea mayor o
menor que el valor real de la magnitud.
Si E > 0 Vm > Vv
Si E < 0 Vm < Vv
El error absoluto del instrumento se determina comparando lecturas del instrumento
examinado con las lecturas del instrumento patrón.
Ejemplo: Un amperímetro acusa 4,5 A verificado con un instrumento patrón es de 4,3
A, por lo tanto, el error absoluto
E = 4,5 A – 4,3 A = + 0,2
En la tarjeta de contraste, agregada al instrumento, generalmente figuran los errores
calculados durante el contraste. La corrección tiene el valor igual que el error, pero es
de signo contrario K = - E = - 0,2
El amperímetro acusa 4,5 A, el valor real de la lectura es:
Valor real = Valor de lectura + K (corrección) = 4,5 A – 0,2 A = 4,3 A
El error relativo es el que más se utiliza, se designa con la letra ε y su expresión es:
𝑉𝑚−𝑉𝑣
ε=
𝑉𝑣

Esta expresión indica que el error relativo no es otra cosa que el error absoluto por la
unidad del valor verdadero. Este error relativo da una idea de bondad de la medición
que se ha efectuado. Se suele utilizarse el error relativo porcentual, que es el error
relativo expresado en porcentaje, resultando:
𝑉𝑚−𝑉𝑣
ε%= x 100
𝑉𝑣

Clase de exactitud
Este número expresa el error máximo que puede estar presente, al medir con el
instrumento, como un porcentaje del valor fiduciario del mismo. (fiduciario: “aquello
de lo cual se puede dar fe o crédito”), y corresponde generalmente al valor de fondo
de escala lineal.

Autor: Prof. Ing. Raul V. Biasotti 1

Medidas Eléctricas – Facultad de Ingeniería - UNNE

𝛥𝑋𝑚𝑎𝑥
Clase = X 100
𝑉𝑎𝑙𝑜𝑟 𝑓𝑖𝑑𝑢𝑐𝑖𝑎𝑟𝑖𝑜

El valor de ΔX máx. lo obtiene el fabricante de este por métodos estadísticos. Es decir

que la clase del instrumento está dando la cota de error máximo que puede estar
presente al medir con el mismo.
Por ejemplo: un amperímetro de clase 0,5; con una escala 0-50 A no debe dar, en
ningún punto de la escala, un error absoluto superior a:
0,5
ΔX máx. = x 50 = 0,25 A
100
Si el instrumento indica 30 A, el valor de la magnitud debe estar comprometida entre
29,75 A y 30,25 A. El resultado de una medición como esta debe darse de la siguiente
manera:
I = 30 ± 0,25 A
lo que nos da el valor más probable de la magnitud (30 A) y los límites de
incertidumbre con los cuales se conoce la misma (± 0,25 A).
IRAM – 2039: fija como clase de instrumentos: 0,25 – 0,5 – 1- 1,5- 2 – 3.
Generalmente los instrumentos que pueden medir CC y CA tienen distintas clases
para cada caso, la que se especifica por separado. En caso de que solo se indique una
clase, se supone que cumplirá con la misma en ambas condiciones de funcionamiento.
Bibliografía:
Circuitos Eléctricos y Magnéticos. Erico Spinadel
Mediciones Electrónicas. Hugo Omar Grazzini
