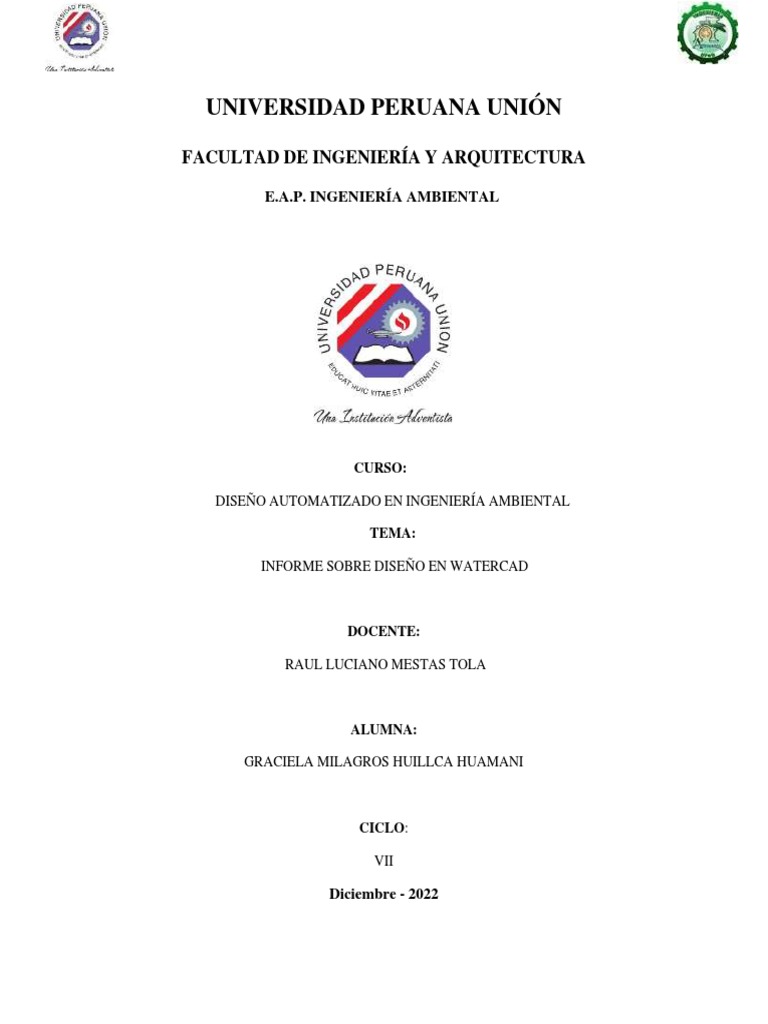

UNIVERSIDAD PERUANA UNIÓN

FACULTAD DE INGENIERÍA Y ARQUITECTURA

E.A.P. INGENIERÍA AMBIENTAL

CURSO:

DISEÑO AUTOMATIZADO EN INGENIERÍA AMBIENTAL

TEMA:

INFORME SOBRE DISEÑO EN WATERCAD

DOCENTE:

RAUL LUCIANO MESTAS TOLA

ALUMNA:

GRACIELA MILAGROS HUILLCA HUAMANI

CICLO:

VII

Diciembre - 2022
Pasos para calculo de una red de distribución:
1. En primer lugar, abrir la aplicación de AutoCAD p a r a l u e g o diseñar un espacio,
que en este caso es un parque, seguidamente guardarlo en formato “DXF”.

Diseño
Seleccio
nado

Guardar en formato
“DXF”

2. Segundo, abrir el programa de WaterCAD, para configurar y para eso nos dirigimos a la
opción “Herramientas” y ahí mismo seleccionar “Opción”, luego a la opción de
“Unidades” ahí seleccionar en “Sistema Internacional”, seguidamente empezar a
 configurar las unidades de las etiquetas y también las unidades. En la siguiente tabla se
visualiza las unidades y precisión que se han editado.
Tabla 1

Unidades y precisión realizado

Etiqueta Unidad Precisión

Diámetro Pulgadas (Pulg) 0
Elevación Metros (m) 2
Caudal Litros por segundo (L/s) 2
Presión Metros, columna de agua 0
Velocidad Metros por Segundo 2
(m/s)
 3.. Seleccionar
la opción “SI”
(Sistema
Internacional)
yempezar a
configurar la
unidad y la
precisión que
1.. Seleccionar la opción seencuentra en
“Herramientas”. la tabla.

2.. Seleccionar la
opción “Unidades” 4.. Seleccionar
laopción “Ok”

En este cuadro también damos en “Opción”, luego dirigirse a la opción de “Etiqueta” y ahí configurar
en “Prefijo” de los componentes que se va utilizar. En la siguiente tabla se visualiza los prefijos que se
han editado.
Tabla 2

Configuración del prefijo

Componente Prefijo
Tubería P
Nodo N
Tanque R
 2.. Seleccionar la
opción “Prefijo” y en
esa columna empezar
1.. Seleccionar la a configurar.
opción “Etiqueta”

3.. Seleccionar la
opción “Ok”

3. Luego, nos dirigimos a la opción de “Vista” y seleccionar “Prototipo”, y ahí crear

prototipos para el componente “Tubería”, después se edita también sus características en
propiedades.

1..
Seleccionar
la opción
“Prototipo”

2.. Crear
prototipo
para la
tubería. 3.. Editar
diámetro y
material de
la tubería.
4. Dirigirse a la opción de “Vista”, seguidamente seleccionar “Prototipo”, y ahí crear prototipos para el
componente “Tubería”, después editar sus características en propiedades.

5. Dirigirse a la opción “Vista”, seguidamente seleccionar “Capas de fondo”, hacer “Click izquierdo”,
seleccionar “Nuevo” y “Expediente”, después dirigirse a la carpeta donde esta guardado el diseño
del parque en formato “DXF”

1.. Seleccionar
la opción
“Backgrounds”
para insertar el
diseño.
2.. Diseño en
formato
“DXF”
insertado.

6. Hecho lo anterior, nos dirigimos a la opción de “Diseño”, hacer click izquierdo

seleccionando la opción “Nodos” para así empezar a diseñar los nodos, en este se diseñó
6 nodos, además mencionar que se debe seleccionar la opción “Curva” para poder
 direccionar bien los nodos.

3.. Seleccionar
la opción
“Curva” para
1.. Seleccionar direccionar los
la opción nos nodos de
“Diseño”. manera
apropiada.

2.. Seleccionar
la opción
“Nodos” y
empezar a
diseñar.

7. Luego, iremos a la opción de “Diseño”, y con un click izquierdo seleccionar la opción

“Tanque”, cabe mencionar que este tiene que estar conectado al Nodo 1.
 2.. Seleccionar
la opción
“Tanque” y
1.. Seleccionar
empezar a
la opción
diseñar dicho
“Diseño”.
componente.

3.. Tanque
diseñado.

8. Dirigirse a la opción “Vista” para poder agregar la elevación a los nodos, seguidamente
escoger la opción “Tablas” y ahí escoger “Tabla de nodos” y se empieza a colocar la
elevación de cada nodo. En la siguiente tabla se visualiza el valor de elevación para cada
nodo.

Nodo Elevación (msnm)

N-1 250.00
N-2 250.10
N-3 250.00
N-4 250.15
N-5 250.10
N-6 250.15

2.. Seleccionar
la opción
“Tablas”,
seguidamente
1.. Seleccionar elegir “Tabla
la opción de nodos.
“Vista”.

2.. En la
columna de
elevación
colocar la
elevación para
cada nodo.
9. Hacer “Doble Click” en el diseño del tanque, y ahí colocarle un valor a la elevación,
elevación de la base (este valor es de acuerdo al tipo de reservorio, que en este caso es un
reservorio apoyado), elevación inicial, máxima y mínima. En la siguiente tabla se visualiza
los valores para cada elevación del reservorio.

Tanque de Almacenamiento
- Elevación: 265 m
- Elevación (base): 265 m
R-1 - Elevación (mínimo): 265.50 m
- Elevación (inicial): 267 m
- Elevación (máximo): 269.50 m

1.. Hacer
“Doble Click”
en el diseño
del reservorio.

2.. Editar las

elevaciones del
reservorio.

10. Dirigirse a la opción “Centro de control de demandas”, esto con el objetivo de introducir
el caudal que va consumir cada nodo, seguidamente escoger la opción de “Nuevo”, ahí
mismo elegir la opción “Inicializar demanda para todos los elementos”, después empezar
a introducir la demanda para cada nodo. En la siguiente tabla se visualiza los valores
introducidos para cada nodo.

Nodo Demanda (L/s)

N-1 0.00
N-2 2.00
N-3 0.00
N-4 1.00
N-5 1.00
N-6 1.00
1.. Hacer 2.. Introducir
“Click” en valores de
“Centro de demanda para
control de cada nodo.
demandas”.

11. Dirigirse a la opción de “Validar”, para poder determinar que los datos estén en lo correcto.
Después dirigiese a la opción “Calcular”, para indicar que los cálculos estén en lo correcto.

1.. Hacer
“Click” en
“Validar”.

2.. Hacer
“Click” en
“Aceptar”.

1.. Hacer
“Click” en
“Calcular”.

2.. Cuadro
donde
aparecen los
cálculos
realizados.
 12. Hacer “Click izquierdo” en la opción “Nodo”, seguidamente seleccionar “Nuevo” y
“Anotación”, esto con el objetivo de que aparezcan los valores de los elementos de presión
y elevación.

2..
1.. Hacer Completar
“Click los datos
izquierdo” requeridos
en la opción para la
“Nodo”. presión y
hacer “Click
en “Ok”.

1.. Hacer 2..

“Click Completar
izquierdo” los datos
en la opción requeridos
“Nodo”. para la
elevación y
hacer “Click
en “Ok”.

13. Hacer “Click izquierdo” en la opción “Tubería”, seguidamente seleccionar “Nuevo” y

“Anotación”, esto con el objetivo de que aparezcan los valores de los elementos del caudal
y diámetro.

1.. Hacer
2..
“Click
Completar
izquierdo”
en la opción los datos
requeridos
“Tubería”.
para el
caudal y
hacer “Click
en “Ok”.
 2..
Completar
1.. Hacer los datos
“Click requeridos
izquierdo” para el
en la opción diámetro y
“Tubería”. hacer “Click
en “Ok”.

14. Finalmente, el diseño final queda tal como se muestra.

Valores para el “Nodo” Valores para la “Tubería”

Presión (N-1): 15.82 mca Caudal (P-1): 2.00 L/s
Elevacion (N-1): 250.00 m Diámetro (P-1): 2 in
Presión (N-2): 15.61 mca Caudal (P-2): 2.00 L/s
Elevacion (N-2): 250.10 m Diámetro (P-2): 2 in
Presión (N-3): 15.57 mca Caudal (P-3): 1.00 L/s
Elevacion (N-3): 250.00 m Diámetro (P-3): 2 in
Presión (N-4): 15.36 mca Caudal (P-4): 1.00 L/s
Elevacion (N-4): 250.15 m Diámetro (P-4): 2 in
Presión (N-5): 15.40 mca Caudal (P-5): 1.00 L/s
Elevacion (N-5): 250.10 m Diámetro (P-5): 2 in
Presión (N-6): 15.55 mca Caudal (P-6): 5.00 L/s
Elevacion (N-6):250.15 m Diámetro (P-6): 2 in
