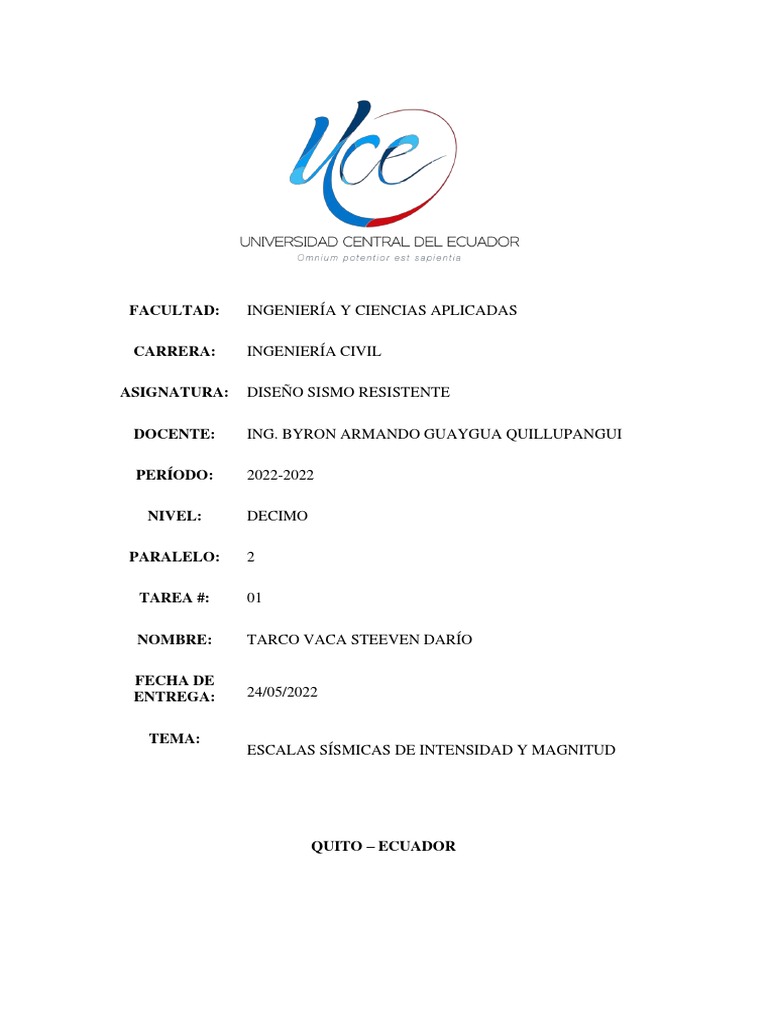

FACULTAD: INGENIERÍA Y CIENCIAS APLICADAS

CARRERA: INGENIERÍA CIVIL

ASIGNATURA: DISEÑO SISMO RESISTENTE

DOCENTE: ING. BYRON ARMANDO GUAYGUA QUILLUPANGUI

PERÍODO: 2022-2022

NIVEL: DECIMO

PARALELO: 2

TAREA #: 01

NOMBRE: TARCO VACA STEEVEN DARÍO

FECHA DE
ENTREGA: 24/05/2022

TEMA:
ESCALAS SÍSMICAS DE INTENSIDAD Y MAGNITUD

QUITO – ECUADOR
1. Antecedentes

Los sismos son de corta duración e intensidad variable y son producidos a consecuencia
de la liberación repentina de energía, aunque la interacción entre placas tectónicas es el
principal causante de los sismos no es la única, cualquier proceso que puede lograr
grandes concentraciones de energía en las rocas puede generar sismos cuyo tamaño
dependerá, de qué tan grande sea la zona de concentración del esfuerzo.

La corteza de la Tierra está conformada por una docena de placas de aproximadamente

70 km de grosor, cada una con diferentes características físicas y químicas. Estas placas
se están acomodando en un proceso que lleva millones de años y han ido dando la forma
que hoy conocemos a la superficie de nuestro planeta, originando los continentes y los
relieves geográficos. (UDC, 2003)

Ilustración 1: Los Sismos

Fuente: (Rojotse, 2020)

Las zonas sísmicas coinciden tanto con las zonas de subducción de las placas de la Tierra,
como con las dorsales oceánicas, es decir, con los lugares donde se forman montañas
jóvenes y las regiones volcánicas. Las principales son:

Círculo del Pacifico: coincide con el cinturón del fuego del Pacífico, y rodea todo este
océano, desde la parte occidental de América del Sur y Centroamérica, con una
ramificación en forma de arco por las islas del Caribe, continúa por el occidente de
América del Norte, Alaska, islas Aleutianas, Archipiélago Japonés, Indonesia, Nueva
Guinea.
 Ilustración 2: Cinturón de Fuego

Fuente: (Rojotse, 2020)

Las escalas de intensidad y magnitud se usan para cuantificar o medir temblores, en la

que la escala de magnitud esta relacionada con la energía libertad, mientras que la
intensidad, con los daños producidos por el sismo. Estas escalas son necesarias puesto
que miden aspectos distintos cuando se produce un temblor. Por ende, la escala de
magnitud está relacionada con el proceso físico mismo, mientras la intensidad esta
relacionada con el impacto del evento en la población sean construcciones o la naturaleza.
(EIRD, 2007)

En sus inicios para catalogar los temblores se lo clasifico de una manera empírica los
cuales tomaba únicamente los efectos observables. En América se usa la llamada Escala
Modificada de Mercalli, la cual tiene base en los efectos que provocan los sismos en las
instalaciones humanas. Esta consta de 12 grados de Intensidad, que es denotada por
números romanos, la escala no proporciona información sobre la energía liberada en el
temblor.

2. Objetivos
2.1.Objetivo General

• Analizar las escalas sísmicas de intensidad y magnitud de un evento telúrico.

2.2.Objetivos Específicos

• Distinguir la diferencia entre escala de magnitud e intensidad sísmicas.

• Describir las diferentes escalas de magnitud e intensidad sísmica.

3. Desarrollo
Existe una gran cantidad de incertidumbres en la evaluación del movimiento del terreno
o en lo que un terremoto puede generar en un sitio en particular y generalmente estas
incertidumbres implican en la estimación de la peligrosidad sísmica del lugar. Los
terremotos varían ampliamente en la liberación de la energía que pueden ir desde
pequeñas fracturas a grandes deslizamientos a lo largo de una falla.

Un pequeño terremoto se puede detectar sin instrumentos, pero un terremoto grande que
ocurra a muchos kilómetros bajo la superficie a veces solo se puede detectar con ellos. El
tamaño de un terremoto se puede caracterizar por la intensidad, la magnitud o por el
momento sísmico, siendo el último la caracterización más adecuada, ya que está
relacionada directamente con el producto del área de ruptura y el desplazamiento de esta.
(Sommerville, 2000)

3.1.Intensidad

En la ingeniería de sísmica a menudo se describen los defectos del movimiento del terreno
sobre las estructuras construidas por el hombre en términos de intensidad, es decir de una
manera subjetiva ya que no depende de medidas instrumentales sino de la información
que un observador obtenga del daño o del movimiento producido por un terremoto.

Sin embargo, la intensidad sísmica crea problemas para comparar los efectos de los
terremotos en diferentes épocas, ya que valores bajos de intensidad depende de lo que
haya sentido la gente, valores medios dependen de la respuesta de las estructuras y valores
altos describen lo que ha ocurrido cuando se produce la ruptura de una falla.
(Sommerville, 2000)

Las escalas de intensidad coma a pesar de haber evolucionado tratando de dar más
importancia a los elementos objetivos que a los objetivos como presenten algunos
defectos que hay que tener presentes cuando se realizan evaluaciones de intensidad. Las
escalas de intensidad más generalizadas son las Mercallí Modificada “MM” en América
y la “MSK”, propuesta por Medvedev, Sponheuer y Karnik, en Europa.
 3.1.1. Escala de intensidad sísmica ROSSI – FOREL

Tabla 1: Escala de intensidad Sísmica ROSSI-FOREL

Intensidad Significado
I Sacudida micro sísmica. Se registra únicamente por un sismógrafo o por
algunos sismógrafos del mismo tipo; el movimiento puede sentirlo un
observador experimentado.
II Sacudida extremadamente débil. Lo registran diferentes tipos de
sismógrafos; se siente por un pequeño grupo de personas que se
encuentran descansando.
III Sacudida muy débil. Lo sienten varias personas que se encuentran
descansando; es lo suficientemente fuerte para que la duración o dirección
se pueda apreciar.
IV Sacudida débil Lo siente las personas que se encuentran en movimiento;
los objetos móviles que no se encuentran sujetos cambian de posición,
como ventanas y puertas; se agrietan los revestimientos de los techos.
V Sacudida de intensidad moderada. Generalmente lo sienten todas las
personas; se mueven los muebles grandes y camas; y suenan algunas
campanas.
VI Sacudida ligeramente fuerte. Generalmente las personas que se
encuentran dormidas se despiertan; las campanas suenan; oscilan los
candelabros; se detienen los relojes; es notorio el movimiento de los
árboles y arbustos; algunas personas se asustan y salen de sus hogares.
VII Sacudida fuerte. Los objetos móviles pueden caerse; el yeso de las
paredes se cae; suenan las campanas de las iglesias, se genera un pánico
general, sin daño en los edificios.
VIII Sacudida muy fuerte. Las chimeneas se caen y se agrietan las paredes de
los edificios.
IX Sacudida extremadamente fuerte. Algunos edificios pueden destruirse
parcial o totalmente.
X Sacudida de intensidad extrema. Ocurre el desastre, solo quedan ruinas,
se mueven los estratos del suelo, pueden observarse grietas en la
superficie; las rocas de las montañas se caen.
Fuente: (Canas Torres, 2002)
 3.1.2. Escala de intensidad sísmica de MERCALLI MODIFICADA

Tabla 2: Escala de intensidad sísmica de MERCALLI MODIFICADA

Intensidad Significado
I La gente no siente el movimiento del suelo.
II Poca gente puede notar el movimiento si están descansando y/o en los
pisos superiores de
edificios altos.
III Mucha gente en los interiores siente el movimiento. Los objetos colgados
oscilan de un lado a otro. La gente en el exterior no se puede dar cuenta
que está ocurriendo un terremoto.
IV Mucha gente en los interiores siente el movimiento. Los objetos colgados
se balancean. Los platos, las ventanas y las puertas se mueven. El
terremoto parece como si un camión pesado golpeará los muros. Poca
gente en el exterior puede sentir el movimiento. Los autos estacionados se
balancean.
V Casi toda la gente siente el movimiento. La gente que duerme se despierta.
Las puertas se balancean. Los platos se rompen. Los cuadros en las paredes
se mueven. Los objetos pequeños se mueven y vuelca. Los árboles pueden
sacudirse. Los líquidos pueden derramarse de los contenedores abiertos.
VI Todo el mundo siente el movimiento. La gente tiene problemas para
caminar. Los objetos caen de los estantes. Los cuadros caen de los muros.
Los muebles se mueven. El yeso de las paredes se puede agrietar. Los
árboles y los arbustos se sacuden. Los edificios construidos
inadecuadamente pueden dañarse ligeramente. No existe daño estructural.
VII La gente tiene dificultades para mantenerse en pie. Los conductores
sienten que sus autos se sacuden. Algunos muebles se rompen. Los
ladrillos sueltos de los edificios se caen. Los edificios bien construidos
pueden dañarse ligeramente; los edificios construidos inadecuadamente
pueden sufrir un daño considerable.
VIII Los automovilistas tienen problemas para conducir. Las casas que no están
bien cimentadas pueden levantarse. Las estructuras altas como son torres
y chimeneas se pueden torcer y caer. Los edificios bien construidos pueden
sufrir daños ligeros. Los edificios construidos inadecuadamente pueden
 sufrir un daño severo. Las ramas de los árboles pueden desgarrarse. Las
colinas pueden deslizar si el terreno este húmedo. Los niveles del agua en
los pozos pueden cambiar.
IX Los edificios bien construidos sufren un daño considerable. Las casas que
no están bien cimentadas se desplazan. Algunas tuberías subterráneas se
rompen. El suelo se agrieta. Los embalses sufren daños muy serios.
X La mayoría de los edificios y sus cimentaciones se destruyen. Algunos
puentes se destruyen. Las presas se dañan seriamente. Ocurren grandes
deslizamientos de taludes. El agua salta de las orillas de los canales, ríos,
lagos, etc. El suelo se agrieta en grandes áreas. Las vías de los trenes llegan
a doblarse ligeramente.
XI Muchos edificios colapsan. Algunos de los puentes se destruyen. Aparecen
grandes grietas en el suelo. Las tuberías subterráneas se destruyen
completamente. Las vías de los trenes se doblan de forma considerable.
XII Casi todo se destruye. Los objetos son arrojados al aire. El suelo se mueve
en forma de ondas o pliegues. Se pueden mover grandes cantidades de
rocas.
Fuente: (Canas Torres, 2002)

4. Magnitud

El concepto de magnitud lo introdujo por primera vez el Profesor Charles Richter en 1935,
en California, definiéndolo como una medida cuantitativa del tamaño de un terremoto.
Richter la relacionó indirectamente con la liberación de la energía la cual es independiente
del lugar de observación. (Canas, 1988)

Actualmente, es la forma más usada para medir el tamaño de los sismos en todo el mundo,
aunque no es la única. Se calcula a partir de la medición de la amplitud en un sismógrafo
del tipo Wood-Anderson de torsión y se expresa en escala logarítmica en números reales.
(Canas, 1988)

Hoy día se hacen nuevos análisis de la magnitud basados en las ondas sísmicas, y ya no
se usan las fórmulas originales de la escala Richter como tal. Sin embargo, la escala de
magnitud que se usa actualmente es muy similar a la original de Richter.

El cálculo de la magnitud de un terremoto debe ser corregida dependiendo del tipo de

sismógrafo utilizado, distancia epicentral, profundidad del foco y además del tipo de suelo
donde está ubicada la estación de registro. Esta escala por su naturaleza permite obtener
medidas negativas del tamaño de un terremoto y en principio no tiene límites para medir
magnitudes grandes. En realidad, su valor mínimo dependerá de la sensibilidad del
sismógrafo y su valor máximo de la longitud máxima de la falla susceptible a romperse
de un solo golpe. (Tavera, 2013)

Existen diferentes escalas de magnitud que dependen del tipo de onda sísmica que se
utiliza para medir el tamaño del terremoto, siendo las más importantes las siguientes:

Tabla 3: Magnitudes importantes

Magnitud local (ML) La definición de ML es realizada en

función del registro de un terremoto en un
sismógrafo del tipo WA, donde A y Ao
representan a las amplitudes máximas de
un terremoto registrado a una distancia ∆
para el terremoto de magnitud ML y
magnitud cero.
𝑀𝐿 = 𝐿𝑜𝑔𝐴(∆) − 𝐿𝑜𝑔𝐴𝑜(∆)
Magnitud de ondas superficiales (Ms) Su valor se obtiene a partir de la amplitud
máxima, observada en los sismogramas,
de las ondas superficiales con períodos de
oscilación entre 18 y 22 segundos. Esta
escala permite determinar magnitudes de
sismos más grandes, pero también sufre
una saturación cuando se trata de sismos
con magnitudes mayores de 8.3 - 8.7.
Donde A es la amplitud del
desplazamiento del suelo en micras y ∆ la
distancia epicentral en grados. La fórmula
anterior es válida para distancias
comprendidas entre 20°<∆<90°
𝐴
𝑀𝑆 = 𝐿𝑜𝑔 ( ) + 1.66 𝐿𝑜𝑔(∆) + 3.3
𝑇
Fuente: (SGM, 2017)
 Tabla 4:Escala de Richter

Magnitud, escala Efectos del sismo o terremoto

Richter
Menos de 3.5 Generalmente no se siente, pero es registrado
3.5-5.4 A menudo se siente, pero sólo causa daños menores
5.5-6.0 Ocasiona daños ligeros a edificios
6.1-6.9 Puede ocasionar daños severos en áreas donde vive mucha
gente
7.0-7.9 Terremoto mayor. Causa graves daños
8 o mayor Gran terremoto. Destrucción total a comunidades
cercanas
Fuente: (SGM, 2017)

5. Conclusiones

• La magnitud es una medida única del tamaño de un terremoto. Esta indica cuanta
energía fue liberada durante el terremoto, y es independiente de la localización y
su profundidad. Por el contrario, la intensidad es una medida de los efectos que
producen el terremoto sobre las personas, los objetos, las construcciones y el
terreno. La intensidad es una medida distinta en cada lugar ya que varía con la
distancia al hipocentro del terremoto.
• La escala de Richter mide el sismo por su tamaño, tomando en cuenta la energía
liberadora. Se diferencia de la Mercalli Modificada porque ésta interpreta la
intensidad con que el sismo dañó las instalaciones humanas y naturaleza. Por su
parte, la de Richter mide la energía liberada por el movimiento telúrico.

6. Recomendaciones

• Para la evaluación de los eventos sísmicos es recomendable usar escalas de

magnitud sísmica puesto que son datos que se evalúan con respecto a la cantidad
de energía liberada, mientras que si se evalúa con escalas de intensidad sísmica
existen diferentes guías que han sido realizadas con métodos subjetivos ya sea por
lo que se observó después del evento telúrico, teniendo una gran falencia al
momento de querer comparar con otro suceso.
 7. Referencias

Canas Torres, J. A. (2002). Evaluación del riesgo sísmico en zonas urbanas. Universitat
Politècnica de Catalunya.

Canas, J. y. (1988). Sismisidad y peligrosidad sismica . Barcelona .

EIRD. (11 de Diciembre de 2007). ESCALAS DE MAGNITUD E INTENSIDAD.

Obtenido de
https://www.lpi.tel.uva.es/~nacho/docencia/ing_ond_1/trabajos_06_07/io3/publi
c_html/Escalas/Escalas.html

Rojotse. (11 de Noviembre de 2020). Los Sismos o Terremotos . Obtenido de

https://www.rojotse.com.co/2020/11/que-son-los-sismos.html

SGM. (2017). Escalas de los sismos. Obtenido de

https://www.sgm.gob.mx/Web/MuseoVirtual/Informacion_complementaria/Esc
alas-sismos.html

Sommerville, P. (2000). Seismic Hazard Evaluation State of the art.

Tavera. (22 de Junio de 2013). Medidas de un terremoto . Obtenido de

http://www.upv.es/dit/cefire/MedidasTerremoto.htm

UDC. (29 de Octubre de 2003). ¿QUE ES UN TERREMOTO? Obtenido de

https://www.udc.es/dep/dtcon/estructuras/ETSAC/Investigacion/Terremotos/QU
E_ES.htm

Anexos
 Ilustración 3: clasificación del daño en edificios de mampostería

Fuete: (Canas Torres, 2002)

Ilustración 4: clasificación del daño para edificios de hormigón reforzado

Fuete: (Canas Torres, 2002)
