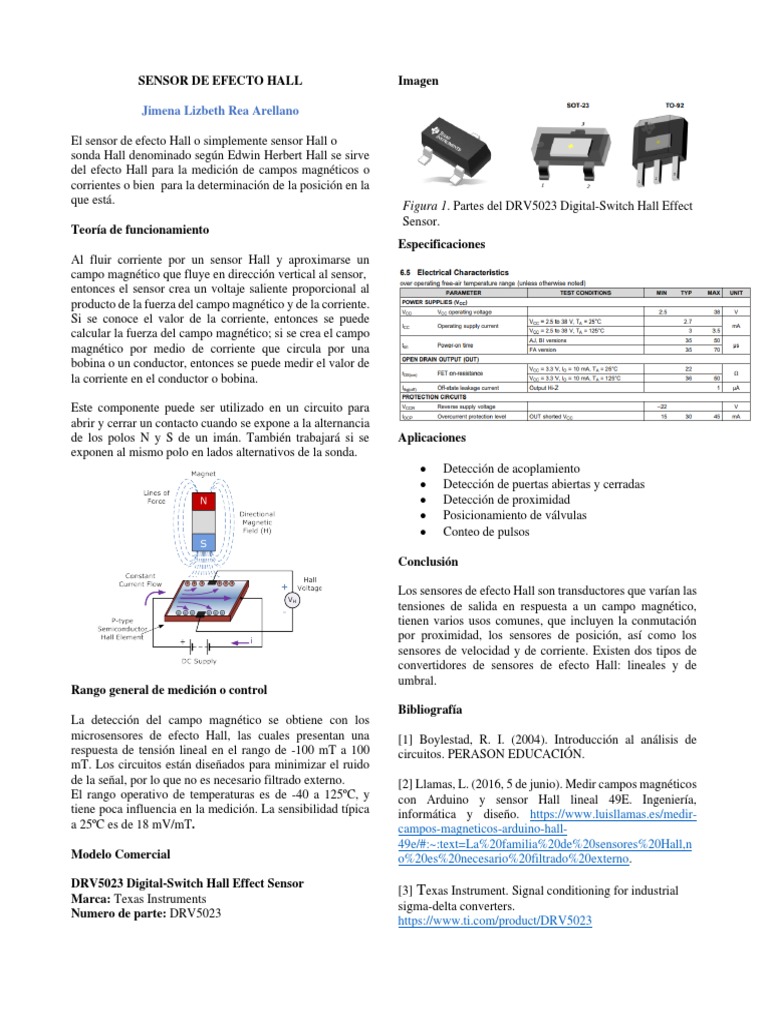

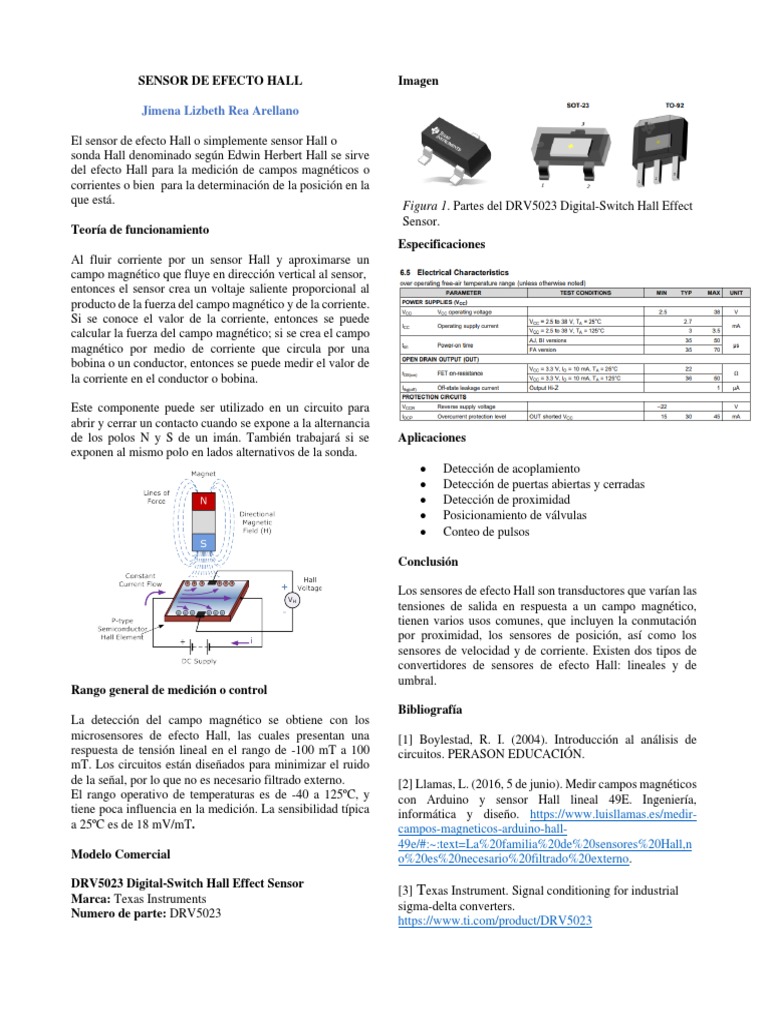

SENSOR DE EFECTO HALL Imagen

Jimena Lizbeth Rea Arellano

El sensor de efecto Hall o simplemente sensor Hall o

sonda Hall denominado según Edwin Herbert Hall se sirve
del efecto Hall para la medición de campos magnéticos o
corrientes o bien para la determinación de la posición en la
que está. Figura 1. Partes del DRV5023 Digital-Switch Hall Effect
Sensor.
Teoría de funcionamiento
Especificaciones
Al fluir corriente por un sensor Hall y aproximarse un
campo magnético que fluye en dirección vertical al sensor,
entonces el sensor crea un voltaje saliente proporcional al
producto de la fuerza del campo magnético y de la corriente.
Si se conoce el valor de la corriente, entonces se puede
calcular la fuerza del campo magnético; si se crea el campo
magnético por medio de corriente que circula por una
bobina o un conductor, entonces se puede medir el valor de
la corriente en el conductor o bobina.

Este componente puede ser utilizado en un circuito para

abrir y cerrar un contacto cuando se expone a la alternancia
de los polos N y S de un imán. También trabajará si se Aplicaciones
exponen al mismo polo en lados alternativos de la sonda.
• Detección de acoplamiento
• Detección de puertas abiertas y cerradas
• Detección de proximidad
• Posicionamiento de válvulas
• Conteo de pulsos

Conclusión

Los sensores de efecto Hall son transductores que varían las

Rango general de medición o control
La detección del campo magnético se obtiene con los
microsensores de efecto Hall, las cuales presentan una
respuesta de tensión lineal en el rango de -100 mT a 100
mT. Los circuitos están diseñados para minimizar el ruido
de la señal, por lo que no es necesario filtrado externo.
El rango operativo de temperaturas es de -40 a 125ºC, y
tiene poca influencia en la medición. La sensibilidad típica
a 25ºC es de 18 mV/mT.
Modelo Comercial
DRV5023 Digital-Switch Hall Effect Sensor
Marca: Texas Instruments
Numero de parte: DRV5023
tensiones de salida en respuesta a un campo magnético,
tienen varios usos comunes, que incluyen la conmutación
por proximidad, los sensores de posición, así como los
sensores de velocidad y de corriente. Existen dos tipos de
convertidores de sensores de efecto Hall: lineales y de
umbral.
Bibliografía
[1] Boylestad, R. I. (2004). Introducción al análisis de
circuitos. PERASON EDUCACIÓN.
[2] Llamas, L. (2016, 5 de junio). Medir campos magnéticos
con Arduino y sensor Hall lineal 49E. Ingeniería,
informática y diseño. https://www.luisllamas.es/medir-
campos-magneticos-arduino-hall-
49e/#:~:text=La%20familia%20de%20sensores%20Hall,n
o%20es%20necesario%20filtrado%20externo.
[3] Texas Instrument. Signal conditioning for industrial
sigma-delta converters.
https://www.ti.com/product/DRV5023
