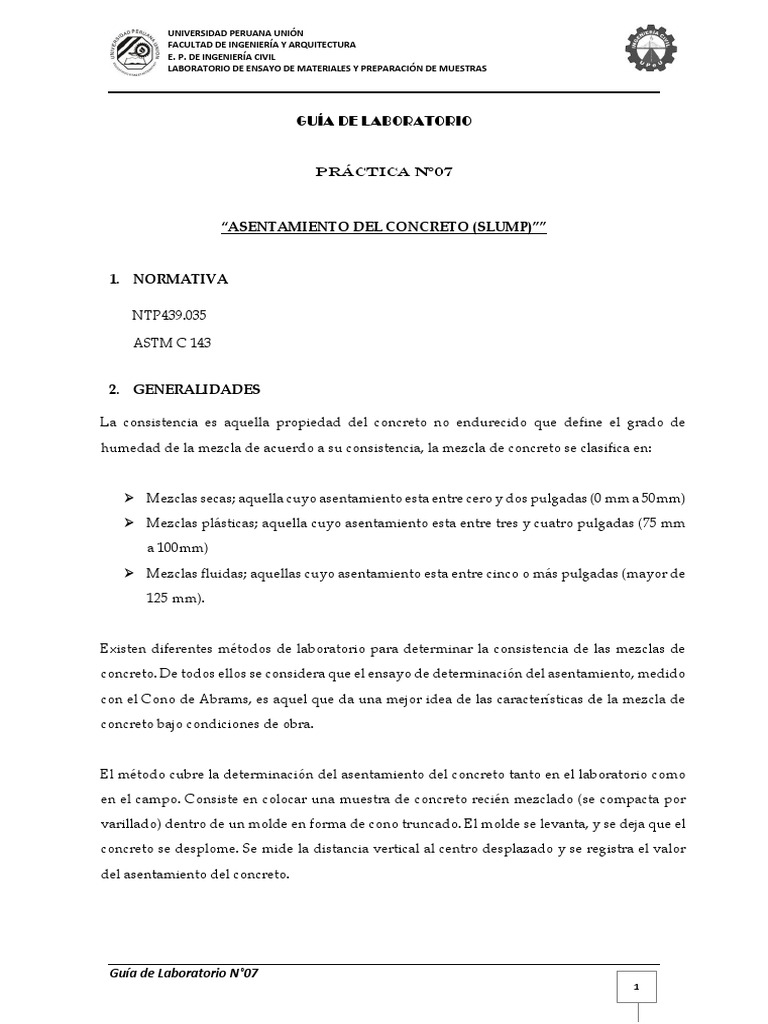

UNIVERSIDAD PERUANA UNIÓN

FACULTAD DE INGENIERÍA Y ARQUITECTURA

E. P. DE INGENIERÍA CIVIL
LABORATORIO DE ENSAYO DE MATERIALES Y PREPARACIÓN DE MUESTRAS

GUÍA DE LABORATORIO

PRÁCTICA N°07

“ASENTAMIENTO DEL CONCRETO (SLUMP)””

1. NORMATIVA

NTP439.035

ASTM C 143

2. GENERALIDADES

La consistencia es aquella propiedad del concreto no endurecido que define el grado de

humedad de la mezcla de acuerdo a su consistencia, la mezcla de concreto se clasifica en:

 Mezclas secas; aquella cuyo asentamiento esta entre cero y dos pulgadas (0 mm a 50mm)
 Mezclas plásticas; aquella cuyo asentamiento esta entre tres y cuatro pulgadas (75 mm
a 100mm)
 Mezclas fluidas; aquellas cuyo asentamiento esta entre cinco o más pulgadas (mayor de
125 mm).

Existen diferentes métodos de laboratorio para determinar la consistencia de las mezclas de

concreto. De todos ellos se considera que el ensayo de determinación del asentamiento, medido
con el Cono de Abrams, es aquel que da una mejor idea de las características de la mezcla de
concreto bajo condiciones de obra.

El método cubre la determinación del asentamiento del concreto tanto en el laboratorio como
en el campo. Consiste en colocar una muestra de concreto recién mezclado (se compacta por
varillado) dentro de un molde en forma de cono truncado. El molde se levanta, y se deja que el
concreto se desplome. Se mide la distancia vertical al centro desplazado y se registra el valor
del asentamiento del concreto.

Guía de Laboratorio N°07

1
 UNIVERSIDAD PERUANA UNIÓN
FACULTAD DE INGENIERÍA Y ARQUITECTURA
E. P. DE INGENIERÍA CIVIL
LABORATORIO DE ENSAYO DE MATERIALES Y PREPARACIÓN DE MUESTRAS

Tipo de Construcción Máxima Mínima

- Zapatas y muros de cimentación armados. 3” 1”
- Cimentaciones simples, cajones y 3” 1”
Subestructuras de muros.
- Vigas y muros armados 4” 1”
- Columnas de edificios. 4” 1”
- Losas y pavimentos. 3” 1”
- Concreto ciclópeo. 2” 1”
Tabla 01. Concretos consolidados por vibración

3. OBJETIVOS

 Lograr que estudiante pueda llevar un adecuado control de asentamiento (slump)

del concreto fresco.

4. MATERIALES
 Concreto fresco, la muestra que se utiliza en el ensayo debe ser representativa del
concreto. Dicha muestra debe obtenerse de acuerdo a la norma citada
anteriormente.
Las muestras deben no deben de tomarse ni al inicio ni al final de la descarga de
la batidora. Cada muestra deberá contener una cantidad de concreto por lo menos
algo mayor del doble de la necesaria para hacer el ensayo, y se volverá a mezclar
en una carretilla, antes de realizarlo.
Este ensayo no es aplicable cuando el concreto contiene una cantidad apreciable
de agregado grueso de tamaño mayor de 37.5 mm (1 ½”) o cuando el concreto no
es plástico o cohesivo. Si el agregado grueso es superior a 37.5 mm (1 ½”), el
concreto deberá tamizarse con el tamiz de este tamaño según la norma MTC E –
701(toma de la muestra de concreto).

Guía de Laboratorio N°07

2
 UNIVERSIDAD PERUANA UNIÓN
FACULTAD DE INGENIERÍA Y ARQUITECTURA
E. P. DE INGENIERÍA CIVIL
LABORATORIO DE ENSAYO DE MATERIALES Y PREPARACIÓN DE MUESTRAS

5. EQUIPOS YHERRAMIENTAS

 Molde (Cono de Abrams).- Debe ser metálico, inatacable por el concreto, con
espesor de lámina no inferior a 1.14mm (0.045”) calibre N° 16. Su forma interior
debe ser la superficie lateral de un troco de cono de 200 ± 2 mm (8” ± 1/8”) de
diámetro en la base mayor, 100 ± 2mm (4” ± 1/8”) de diámetro en la base menor
y 300 ± 2mm (12” ± 1/8”) de altura. Las bases deben ser abiertas, paralelas entre
si y perpendiculares al eje del cono. El molde debe estar provisto de agarraderas
y dispositivos para sujetar con los pies. El interior del molde debe estar libre de
abolladuras, ser liso y sin protuberancia.
 Cucharón.- El cucharón deberá ser metálico de una capacidad apropiada para
poder colocar el material en el molde.

 Varilla compactadora.- Una vara de acero, de 5/8 pulg (16 mm) de diámetro y
aproximadamente 24 pulg (600 mm) de largo, con uno o ambos extremos
redondeados en forma hemisférica, cuyo diámetro sea de 5/8 pulg (16 mm).

 Plancha metálica.- La plancha de espesor ¼” de espesor y con suficiente

dimensión para colocar la base inferior del cono.

 Instrumento de Medida.- Es una regla de metal rígida, la cual está graduada con
incrementos de 0.25 pulgadas (5 mm.) o menor. El largo de la regla debe de ser por
lo menos de 12 pulgadas (200 mm.).

6. PROCEDIMIENTORECOMENDADO

 Humedecer el molde y se colocar sobre una superficie horizontal rígida, plana,

húmeda y no absorbente.

 Sujetar firmemente el molde sobre la base colocando y presionando con los dos
pies los estribos del molde. Por ningún motivo debería de moverse los pies durante
el llenado del molde.

 Llenar con la muestra de concreto en tres capas, cada una de ellas de un tercio del
volumen del molde, aproximadamente. Un tercio del volumen corresponde
aproximadamente a una altura de 65 mm; dos tercios del volumen corresponde a
una altura de 155 mm.

 Compactar con 25 golpes de la varilla, distribuidos uniformemente sobre su

sección transversal. Para la capa del fondo es necesario inclinar ligeramente la

Guía de Laboratorio N°07

3
 UNIVERSIDAD PERUANA UNIÓN
FACULTAD DE INGENIERÍA Y ARQUITECTURA
E. P. DE INGENIERÍA CIVIL
LABORATORIO DE ENSAYO DE MATERIALES Y PREPARACIÓN DE MUESTRAS

varilla dando aproximadamente la mitad de los golpes cerca del perímetro y

avanzando con golpes verticales en forma de espiral hacia el centro. La capa del
fondo debe compactarse en todo su espesor; la capa intermedia y superior en su
espesor respectivo, de modo que la varilla penetre ligeramente en la capa
inmediatamente inferior.

 llenar la capa superior debe apilarse concreto sobre el molde antes de compactar.
Si al hacerlo se asienta por debajo del borde superior del molde, debe agregarse
concreto adicional para que en todo momento haya concreto sobre el molde.

 Enrasar el concreto rodando la varilla de compactación sobre el borde superior del

molde quedando lisa la superficie del concreto.

 Continuar manteniendo el molde firme y remover el concreto alrededor del área

circundante de la base del molde para prevenir la interferencia en el momento del
asentamiento del concreto.

 Retirar el molde, se alza cuidadosamente en dirección vertical sin que se impacte

el movimiento lateral o de torsión al concreto en un tiempo de 5 ± 2 seg.

 Medir el asentamiento con la regla metálica o cinta métrica, determinando la

diferencia entre la altura del molde y la altura medida sobre el centro original de
la base superior del espécimen.

o Si ocurre un derrumbamiento pronunciado o desprendimiento del

concreto hacia un lado del espécimen, debe repetirse el ensayo sobre otra
porción de la muestra.

o Si dos ensayos consecutivos sobre una muestra de concreto dan este

resultado, el concreto carece probablemente de la plasticidad y cohesión
necesaria para que el ensayo sea aplicable.

Nota: La operación completa, desde que se comienza a llenar el molde hasta que
se retira, debe hacerse sin interrupción en un tiempo máximo de 2 minutos 30
segundos. El ensayo de asentamiento debe comenzarse a más tardar 5 min después
de tomada la muestra.

Guía de Laboratorio N°07

4
 UNIVERSIDAD PERUANA UNIÓN
FACULTAD DE INGENIERÍA Y ARQUITECTURA
E. P. DE INGENIERÍA CIVIL
LABORATORIO DE ENSAYO DE MATERIALES Y PREPARACIÓN DE MUESTRAS

7. METODOLOGÍA DE CÁLCULO

 Asentamiento (Slump).-Calculo de asentamiento del concreto de la manera

siguiente:

𝑆𝑙𝑢𝑚𝑝 = 𝐺 − 𝑇
Dónde:
Slump: Asentamiento del concreto fresco, Pulg (cm).
G: Altura de molde cono de abrams, Pulg (cm).
T: Altura medida sobre el centroide original de la base superior del espécimen,
Pulg (cm).

 Indicar los posibles fuentes de error, limitaciones y precauciones de ensayo

 Explicar el significado y uso del ensayo.

8. PRESENTACIONDE RESULTADOS
Los resultados serán reportados en el formato adjuntado en la hoja de trabajo N°0 8 ,
debiéndose anotar al pie del mismo las observaciones que se tengan.

Guía de Laboratorio N°07

5
 UNIVERSIDAD PERUANA UNIÓN
FACULTAD DE INGENIERÍA Y ARQUITECTURA
E. P. DE INGENIERÍA CIVIL
LABORATORIO DE ENSAYO DE MATERIALES Y PREPARACIÓN DE MUESTRAS

HOJA DE TRABAJO N° 07

ASENTAMIENTO (REVENIMIENTO)

N° de Ensayo 1 2 3

Nro. de ensayo

Tipo de construcción

Altura de Molde (cm)

Altura Superior de muestra (cm)

Slump (cm)

Slump (pulg)

Slump Promedio (pulg)

Observaciones:
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………
………………………………………………………………………………………………………..

V° B° Docente de Practicas

Fecha: ….... /….... / 2016
