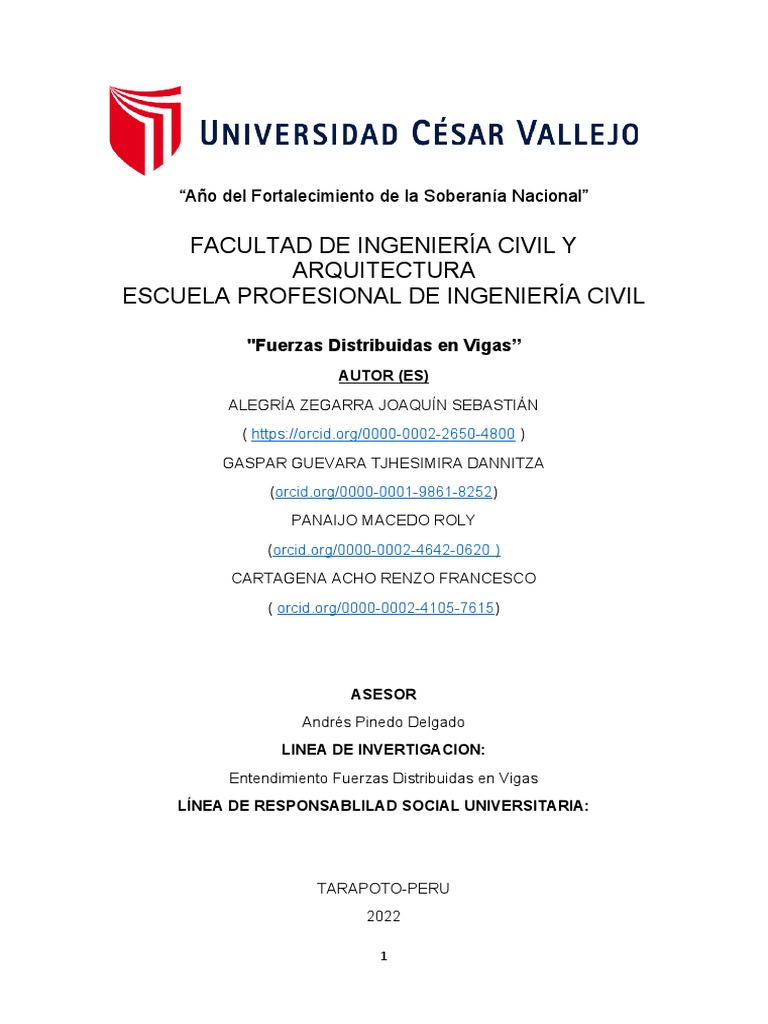

“Año del Fortalecimiento de la Soberanía Nacional”

FACULTAD DE INGENIERÍA CIVIL Y

ARQUITECTURA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

''Fuerzas Distribuidas en Vigas”

AUTOR (ES)
ALEGRÍA ZEGARRA JOAQUÍN SEBASTIÁN
( https://orcid.org/0000-0002-2650-4800 )
GASPAR GUEVARA TJHESIMIRA DANNITZA
(orcid.org/0000-0001-9861-8252)
PANAIJO MACEDO ROLY
(orcid.org/0000-0002-4642-0620 )
CARTAGENA ACHO RENZO FRANCESCO
( orcid.org/0000-0002-4105-7615)

ASESOR
Andrés Pinedo Delgado
LINEA DE INVERTIGACION:
Entendimiento Fuerzas Distribuidas en Vigas
LÍNEA DE RESPONSABLILAD SOCIAL UNIVERSITARIA:

TARAPOTO-PERU
2022

1
INDICE

● CARÁTULA………………………………………………

● ÍNDICE ………………………………………………….

● INTRODUCCIÓN ……………………………………….

● DESARROLLO………………………………………….

- VIGAS
- FUERZAS Y MOMENTOS INTERNOS EN VIGAS
- CARGA DISTRIBUIDA Y FUERZA CORTANTE

● CONCLUSIONES……………………………………….

● BIBLIOGRAFÍA………………………………………….

● ANEXOS ………………………………………………..

2
INTRODUCCION:

En algunos textos las denominan: Cargas repartidas o cargas no puntuales,

generalmente no se analizan ya que sus efectos en las estructuras son
menores que las cargas puntuales. Se considera una carga distribuida a todo
material o elemento que es soportado por una viga, ya sea a modo permanente
dentro de la estructura como: la placa de un techo, el viento, presión
hidrostática, etc.; o accidental como: nieve, agua, depósitos de materiales, etc.
Incluir las cargas distribuidas dentro del análisis de las estructuras logra evitar
las grietas en las zonas de las vigas, ocasionado por una mayor tensión del
cual no pueden soportar.

Se ha estudiado los efectos de cargas concentradas en un cuerpo, no obstante

estas son solo una idealización de las verdaderas fuerzas que actúan sobre un
área finita de este ya que en la vida real no existe tal carga concentrada pero
puede ser vista así, si el área en la que esta aplicada es muy pequeña con
relación a las dimensiones del cuerpo; para el estudio general de fuerzas
internas en un sólido, se necesitara saber el comportamiento real de las
fuerzas distribuidas a través de este, esto se podrá obtener mediante la suma
infinitesimal de la fuerza a lo largo de la sección en la que está distribuida
integrando.

3
DESARROLLO:

VIGAS
Son elementos estructurales que están diseñados para soportar cargas
(concentradas y/o distribuidas) que están aplicadas en varios puntos a lo largo
del mismo. En la mayoría de los casos, las cargas son perpendiculares al eje
de la viga y sólo ocasionarán corte y flexión sobre ésta. Cuando las cargas no
forman un ángulo recto con la viga, también producirán fuerzas axiales en ella.
Las vigas son barras prismáticas rectas y largas. El diseño de una viga para
soportar de manera más efectiva las cargas aplicadas es un procedimiento que
involucra dos partes:
1) determinar las fuerzas cortantes y los momentos flectores producidos por las
cargas y
2) seleccionar la sección transversal que resista de la mejor forma posible a las
fuerzas cortantes y a los momentos flectores que se determinaron en la primera
parte.
FUERZAS Y MOMENTOS INTERNOS EN VIGAS
Sea una viga AB “simplemente apoyada” como se muestra en la figura, la cual
se encuentra sujeta a las fuerzas concentradas F y F 1 2 , y a una carga
distribuida w. Si se quiere determinar las fuerzas y momentos internos en un
punto, es necesario seccionar imaginariamente la viga y cortarla en dos
segmentos en ese punto. Esto hace aparecer las 75 fuerzas internas N y V
(fuerza normal y fuerza cortante) y el momento de par resultante M (momento
de flexión) en el DCL de cada segmento.

En ocasiones es posible que un área muy grande de un cuerpo esté sujeta a la

acción de cargas distribuidas, tales como las causadas por el viento, fluidos, o

4
simplemente el peso del material soportado por la superficie de dicho cuerpo.
La
Intensidad de estas cargas encada punto de la superficie se define como la
presión p (fuerza por unidad de área), que puede medirse en unidades de
libra/pie2 o pascales (Pa) donde 1 Pa = 1 N/m2.

Existen 3 tipos de distribución de fuerzas.

Distribución Lineal:

La fuerza está distribuida al largo de una línea, como es el caso de un cable.

Distribución superficial:

La fuerza actúa sobre una determinada superficie, en el caso de fluidos esta se

llama presión mientras que para solidos se lo denomina esfuerzo.

Distribución cubica:

También conocida como fuerza másica es decir una fuerza que actúa sobre
todos los elementos que poseen masa, un ejemplo es la fuerza gravitatoria.

Antes del análisis de una viga, es muy importante tener en cuenta las
condiciones de equilibrio, diagramas de solido libre que representa cada apoyo
y también conocimientos de cálculo para comprender las relaciones de las
cargas que existen interna y externamente en una viga. La viga como cualquier
estructura mecánica puede estar soportada por diferentes apoyos y sometidas
a varias cargas.

Los efectos externos que actúan sobre un cuerpo ya se los ha estudiado

anteriormente cuando se trata de fuerzas concentradas, sin embargo, cuando
se tiene fuerzas distribuidas a lo largo de una parte del cuerpo, es importante
convertir esta en una fuerza concentrada es decir sobre un punto, para esto se
realiza una integración matemática de la función ‘fuerza distribuida’ y adicional
se determina el centro de masa del elemento estudiado (si este tiene una
densidad uniforme a lo largo de toda su sección, al centro de masa se lo
denomina centro de) para conocer la posición de esta fuerza, una vez realizado

5
esto con la elaboración de un DCL de todo el elemento se podrá determinar las
reacciones que se presentan en la viga, posteriormente se realiza un corte a
través de la viga para determinar las fuerzas internas y el momento flector.

Para poder obtener una función que nos describa la relación entre longitud (x)
de la viga y su fuerza cortante y momento flector, hay que conocer todas las
fuerzas externas que actúan en todo su conjunto

1) Cargas distribuidas: para tener una visión más clara de cómo esta aplicada
una carga distribuida sobre una viga a esta se la debe convertir en una
concentrada por medio de integración matemática, es así que la carga
distribuida se la puede considerar puntual, sin embargo, es necesario saber la
posición de esta, para ello utilizamos otra herramienta matemática que es hallar
el centroide de esta fuerza.

P: carga total en un punto

P(x): Fuerza distribuida en función de x

6
X: La posición en el eje x del centroide

Y: La posición en el eje y del centroide

2) Determinación de las reacciones debido a sus apoyos: Una vez obtenidas

todas las fuerzas externas concentradas, se realiza un DCL de toda la viga y
aplicando las ecuaciones de equilibrio ∑ f = 0 y ∑ m= 0 se encuentra las
incógnitas de los apoyos de la viga

3) Seccionar la viga: Pase una línea imaginaria perpendicular al eje, en el punto

en el que debe determinarse la carga interna.

7
4) Análisis de la sección: Realizar un DCL de la sección con el menor número
de cargas, indicando las fuerzas y momentos en la sección transversal del
corte según la convención de signos.

CARGA DISTRIBUIDA Y FUERZA CORTANTE:

Como ya se explicó en la vida real no existe cargas concentradas, entonces en

el estudio de vigas sometidas a cargas distribuidas, momentos de par y
reacciones de apoyos el uso de las secciones no es suficiente para determinar
los diagramas, o en su defecto este método se volverá muy tedioso.

Carga distribuida: Consideramos una viga sometida a una arbitraria p=p(x),

posteriormente seccionamos un pedazo infinitesimal de esta, realizamos el
DCL y las ecuaciones de equilibrio de este elemento considerando la
convención de signos y reemplazando la carga distribuida por la carga puntual
p(x) dx.

Por equilibrio de solidos:

Si a esta ecuación la mostramos en su forma integral Notamos que la variación

de la fuerza cortante es el área bajo la curva de la carga concentrada:

8
REACCIONES DE LOS APOYOS CON CARGAS DISTRIBUIDAS:

PROCEDIMIENTO:

 Detectar que tipo de carga o cargas distribuidas tiene la estructura.

 Convertir a carga puntual cada carga distribuida, atento a la forma y a la
distancia que recorre la carga distribuida.
 Si la carga distribuida es rectangular, la magnitud de la carga puntual es:
F = W.d, y la carga puntual debe colocarse en el centro o punto medio
de la distancia de la carga distribuida.
 Si la carga distribuida es de forma triangular, la magnitud de la carga
puntual es: F = (W.d)/2, mientras que la ubicación de la carga puntual
debe ser a un tercio del lado más alto del triángulo (L/3)
 Una vez determinadas las cargas puntuales, se deben graficar las
reacciones de los apoyos, tomando en cuenta si son de las que generan
una o dos reacciones, generalmente las graficamos con sentido positivo.
 Obtenido el diagrama de cuerpo libre, identificamos las incógnitas y
seleccionamos algún punto de los apoyos para calcular el momento (la
que tenga más incógnitas), en condiciones de equilibrio, ΣMo = 0.
 Y utilizando el resto de las ecuaciones en condiciones de equilibro se
determinan las reacciones faltantes, ΣFx = 0, ΣFy = 0.
 Si al determinar alguna de las reacciones da resultado con signo
negativo, quiere decir que el sentido propuesto en el primer diagrama de
cuerpo libre es errado, basta con graficar nuevamente con los sentidos
corregidos.

9
RESOLVIENDO ALGUNOS EJERCICIOS:

1.

Considerando el momento positivo el sentido contrario al reloj.

∑ M o =0
∑ M A =−( F 1. 1,5 m )−( F . 4 m) −( F 2.7 m )+ ( RB .8 m )=0
−( 150 N .1,5 m )−( 180 N . 4 m )−( 145 N .7 m )+ ( RB .8 m )=0

−( 225 Nm )−( 720 Nm ) −( 1015 Nm )+ ( RB .8 m )=0

RB. 8m = 1960 Nm

RB= 1960 Nm / 8m

RB= 245 N

∑ F X =0 ∑ F Y =0
∑ F Y =RA−F 1−F−F 2+ RB=0

RA−150 N −180 N −145 N +245 N=0

RA=230 N
10
2.

Considerando el momento positivo el sentido contrario al reloj.

∑ M o =0
∑ M A =+( F 1. 1 m)− ( F 2.2 m )−( F .6 m ) +( RB.8 m )=0
+ ( 142 N .1 m )−( 380 N .2 m )−( 100 N .6 m) + ( RB .8 m) =0

+ ( 142,5 Nm )−( 760 Nm ) −( 600 Nm )+ ( RB .8 m )=0

RB. 8m = 1217,5 Nm

RB= 1960 Nm / 8m

RB= 152,19 N

∑ F X =0 ∑ F Y =0
∑ F Y =−F 1+ RA −F 2−F + RB=0

RA−142,5 N −380 N −100 N +152,19 N =0

RA=470,31 N
11
CONCLUCIONES:

Después de analizar las relaciones entre las fuerzas internas de una viga se
llega a la conclusión que la pendiente de la función V(x) en un punto es la
intensidad de la carga distribuida en ese punto análogamente la derivada de
M(x) es la intensidad de la fuerza cortante.

Si se presentan cargas concentradas en la viga, está en el diagrama de fuerza

cortante ocasionara un salto.

El cambio de fuerza cortante ∆V es el área bajo la curva de la función p(x)

entre dichos puntos de igual manera la variación de momento flector ∆V es el
área bajo la curva de la función V(x) entre dichos puntos estos, apartados son
importantes ya que simplificara cálculos en el caso que la carga p(x) sea
constante.

Si se presenta un momento de par en una distancia x de la viga, en el diagrama

de momento flector se presentará un salto de esta intensidad.

Observado las relaciones de entre cargas se determina que el momento flector

máximo es donde la fuerza cortante es 0.

12
BIBLIOGRAFÍA:

(S/f). Steemit.com. Recuperado el 31 de octubre de 2022, de

https://steemit.com/spanish/@alcidescadiz/determinando-las-cargas-

distribuidas-en-mecanica-aplicada-ingenieria-industrial#:~:text=Se

%20considera%20una%20carga%20distribuida,%2C%20dep%C3%B3sitos

%20de%20materiales%2C%20etc.

Perez, J. (2017). CARGAS DISTRIBUIDAS EN VIGAS.

https://www.academia.edu/31760189/CARGAS_DISTRIBUIDAS_EN_VIGAS

(S/f-b). Edu.pe. Recuperado el 31 de octubre de 2022, de

https://unac.edu.pe/documentos/organizacion/vri/cdcitra/Informes_Finales_Inve

stigacion/IF_DICIEMBRE_2012/IF_MONTANO%20PISFIL_FIEE/Capitulo

%20V-Texto%20Mecanica%20de%20Solidos%20I-Setiembre%202012.pdf

Columba, S. (s/f). Efectos Internos Y Externos En Vigas. Cloudfront.net. Recuperado el

31 de octubre de 2022, de

https://d1wqtxts1xzle7.cloudfront.net/43442365/Vigas_fuerza_cortante_y_mom

ento_flector-with-cover-page-v2.pdf?

Expires=1667262849&Signature=FLE0gn222nQ4wDDIOFZV6-

B2rgtHBPrzaBc7W3G1InxrL6Xx4ZYSYWcLFHO39z6WMo7m-

kUFXsVZl7QWQSmaBZHAOtuVFfV66u8uryItKRLcD7ugs4lTdvniPZkmWIkkos

AtU4V3EIRp6f3vvU9UgA5ZTWlYLz3g9KRkVdRw44aVRLgz1tzchuxtyoZ9kdLI~

aFz8zJKI3sZUyR8hZ7skgZetUpnpKCwKgzxbvJJAIZSpY1FprvBEyflDHw-

CPT~X49tfUEPhQ0eys5A-bdfXhTyoy12~QvRA2jXePhOQRcJzhQOXnf6f-

JL2tFFiLtcawSmdSquPQklpRDZzRkeFA__&Key-Pair-

Id=APKAJLOHF5GGSLRBV4ZA

13
ANEXOS:

14
15
